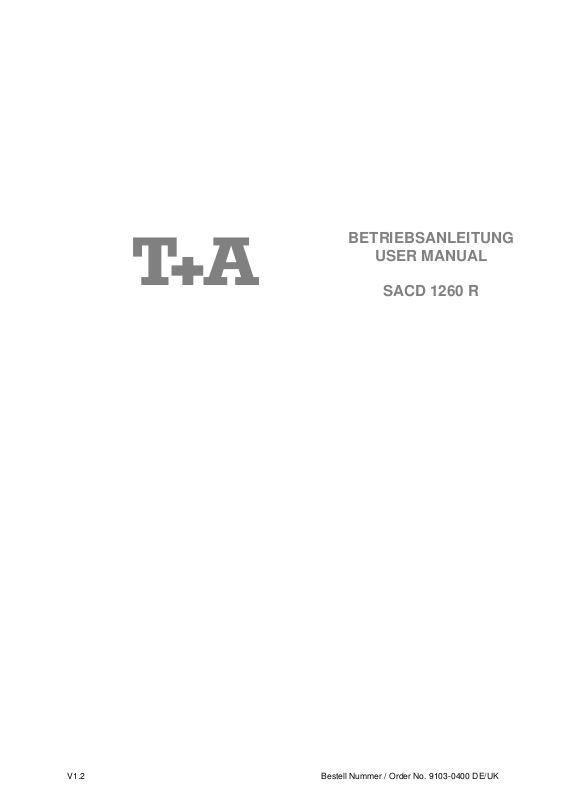

Page 1
BETRIEBSANLEITUNG
USER MANUAL
SACD 1260 R
V1.2 Bestell Nummer / Order No. 9103-0400 DE/UK
Page 2
2
Page 3
Seite / Page
Deutsch
English
.............................................................................................................. 4
............................................................................................................... 28
Anhang / Appendix:
Technische Daten / Technical specifications
........... 51
3
Page 4
Willkommen.
Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Mit Ihrem neuen SACD 1260 R haben Sie ein
Gerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audiophilen Musikliebhabers oberste Priorität eingeräumt wurde.
Die innovativen Problemlösungen, die solide, durchdachte Konstruktion und die verwendeten hochwertigen Materialien
werden dazu beitragen, dass dieses Gerät den höchsten Anforderungen und Ansprüchen über viele Jahre genügen wird.
Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion durch hochqualifizierte Fachkräfte und eine
rechnergesteuerte, vollautomatisierte Endkontrolle gewährleisten die hohe Produktqualität und die Einhaltung aller
Spezifikationen.
In unserer Geräteproduktion wird der Einsatz aller umwelt- und gesundheitsgefährdenden Stoffe, wie z. B. chlorhaltige
Lösungsmittel und FCKWs, vermieden.
Darüber hinaus verzichten wir wo irgend möglich auf Kunststoffe (insbesondere auf PVC) als Konstruktionselement. Statt
dessen wird auf Metalle oder andere unbedenkliche Materialien zurückgegriffen, die einerseits gut recycelbar sind und
andererseits eine sehr gute elektrische Abschirmung ergeben.
Durch unsere massiven Ganzmetallgehäuse wird eine Beeinträchtigung der Wiedergabequalität durch äußere Störquellen ausgeschlossen. Dadurch wird sichergestellt, dass die von den Geräten ausgehende elektromagnetische Strahlung (Elektrosmog) gut abgeschirmt und auf ein absolutes Minimum reduziert wird.
Bei Ihrem CD / SACD Player handelt es sich um ein Wiedergabegerät für digitale Audio-Medien, die dem universellen
SACD-Audio-Standard entsprechen.
Zusätzlich zu CD / SACD können Sie auch CD-R und CD-RW abspielen. Die abspielbaren Medien sind mit einem oder
mehreren der folgenden Logos auf der Verpackung gekennzeichnet.
Das Gerät ist mit digitalen Audioausgängen zum Anschluss von digitalen Verstärkern und Recordern ausgestattet.
Als Sonderzubehör für dieses Gerät sind hochwertige Kabel und Steckverbinder, sowie auf das Gerätedesign abge-
stimmte Tonmöbel lieferbar.
Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude und mit Ihrem SACD 1260 R.
Dieses Produkt entspricht den Niederspannungsrichtlinien (73/23/EEC), EMV-Richtlinien (89/336/EEC, 92/31/EEC) und
den CE-Markierungsrichtlinien (93/68/EEC).
elektroakustik GmbH & Co KG
Alle verwendeten Bauteile entsprechen den geltenden deutschen und europäischen Sicherheitsnormen und
-standards. Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen
und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen.
4
Page 5
WICHTIG! VORSICHT!
CAUTION:
VORSICHT:
ATTENTION:
DANGER:
Dieses Gerät enthält eine Laserdiode mit einer höheren Klasse als 1. Um einen stets sicheren Betrieb zu gewährleisten,
dürfen weder irgendwelche Abdeckungen entfernt noch versucht werden, sich zum Geräteinneren Zugang zu verschaffen.
Alle Wartungsarbeiten sollten qualifiziertem Kundendienstpersonal überlassen werden.
Die folgenden Warnungsetiketten sind am Gerät angebracht:
An der Rückseite des Gerätes
CLASS 1
LASER PRODUCT
Auf dem inneren Abschirmdeckel des Disk-Laufwerkes
VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN.
AVOID EXPOSURE TO BEAM
SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG,
WENN ABDECKUNG GEÖFFNET NICHT DEM STRAHL AUSSETZEN
RAYONNEMENT LASER VISIBLE ET INVISIBLE EN CAS
D'OUVERTURE EXPOSITION DANGEREUSE AU FAISCEAU
VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN.
AVOID DIRECT EXPOSURE TO BEAM
5
Page 6
6
Page 7
Inhaltsverzeichnis
Bedienung
Bedienelemente der Frontseite ....................................................................................................... 8
Fernbedienung des SACD 1260 R ................................................................................................ 10
Bedienung des SACD 1260 R ....................................................................................................... 12
Memo-Programm erstellen ............................................................................................................ 13
Besonderheiten bei SACD, Kompatibilität mit bespielbaren Medien .............................................. 14
Anschluss und Inbetriebnahme

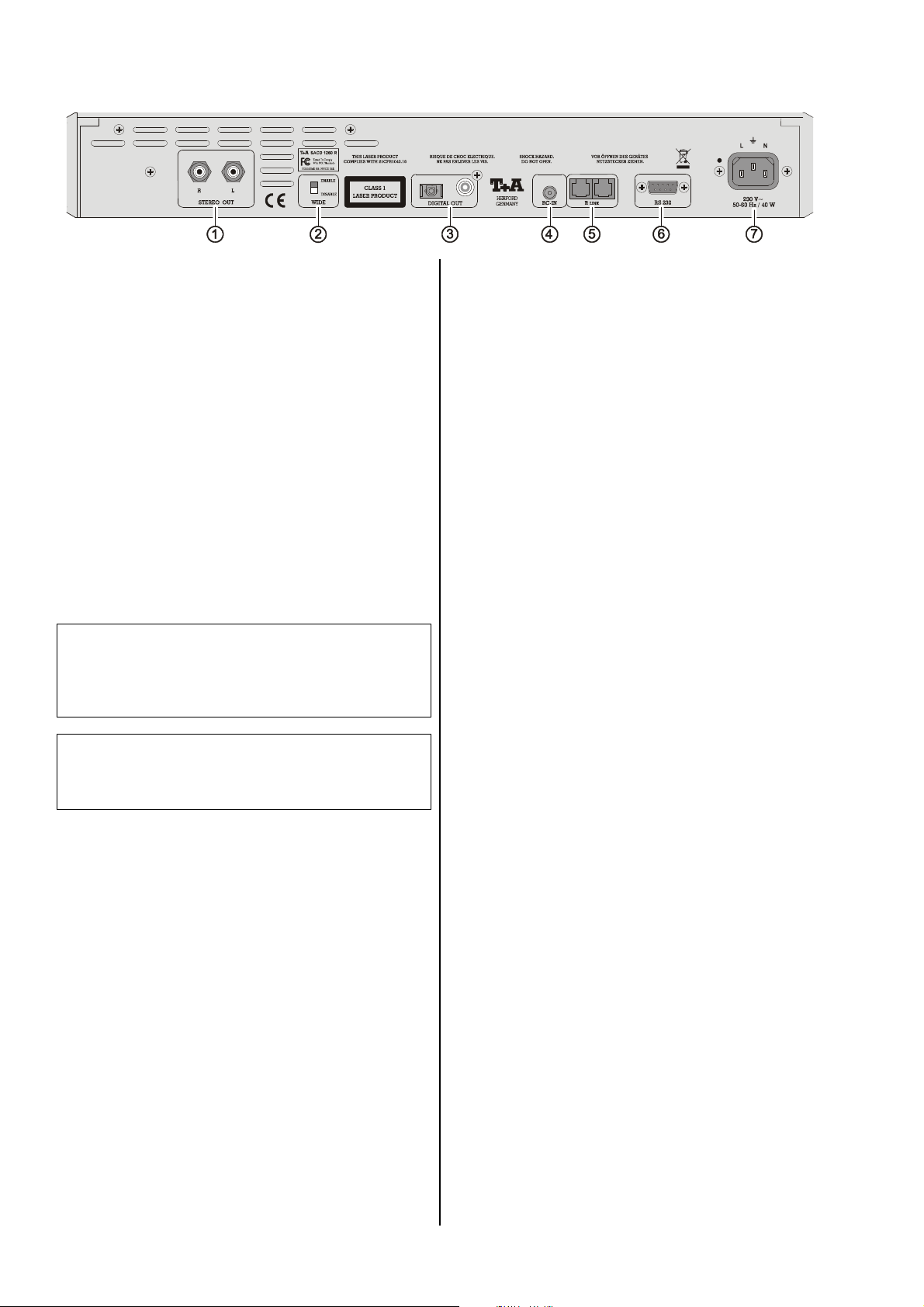

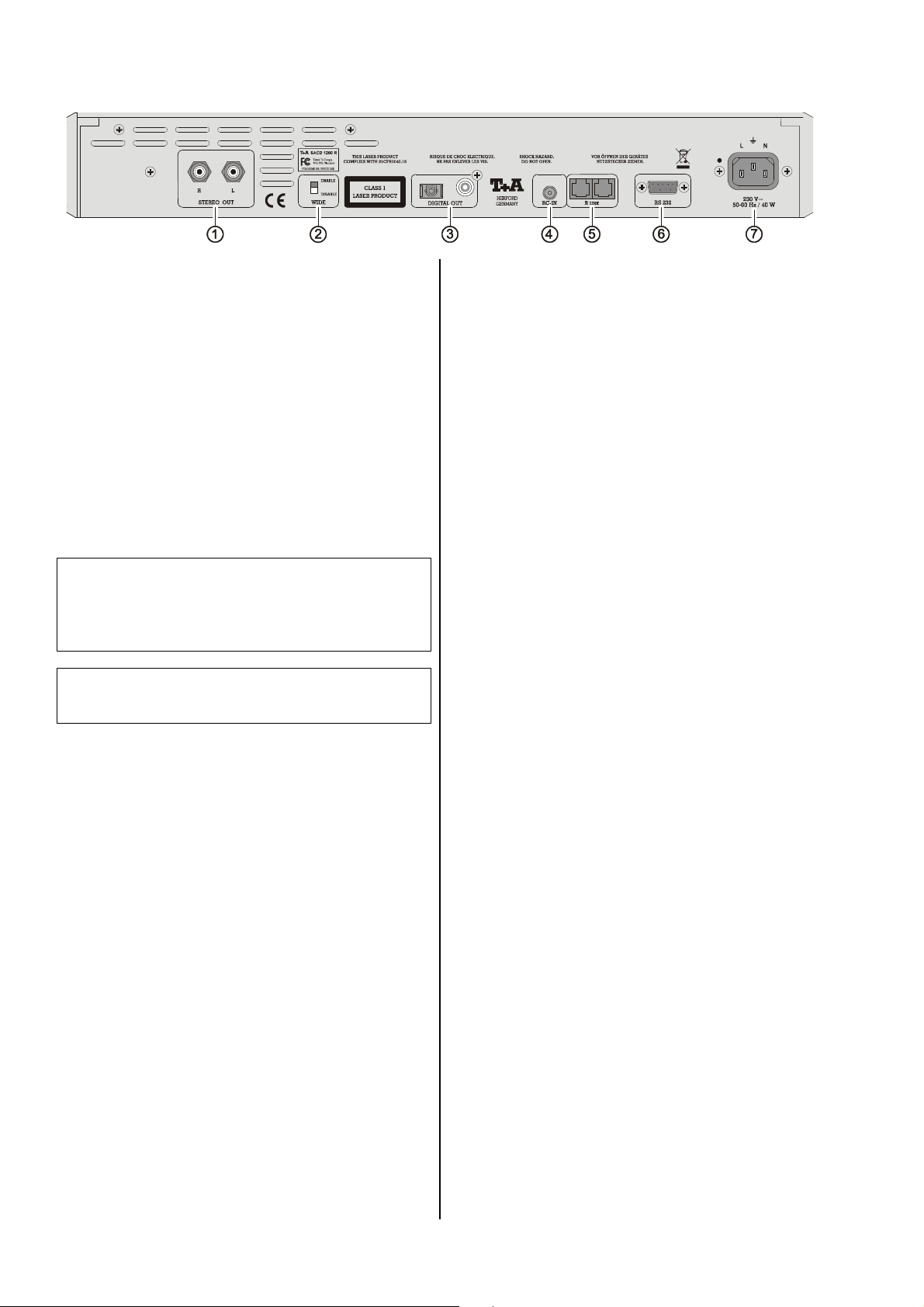

Anschlusselemente an der Rückseite ............................................................................................ 16

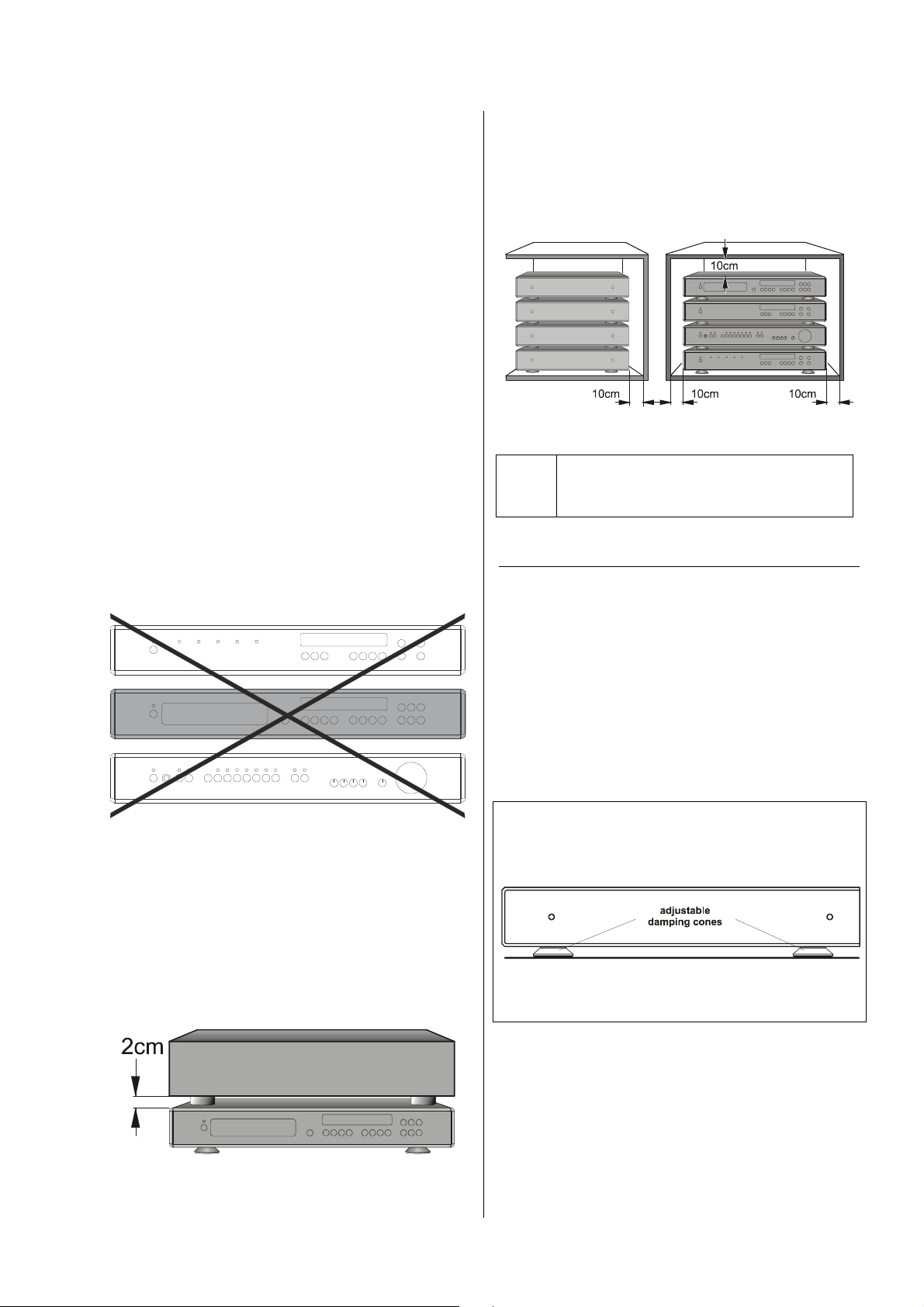

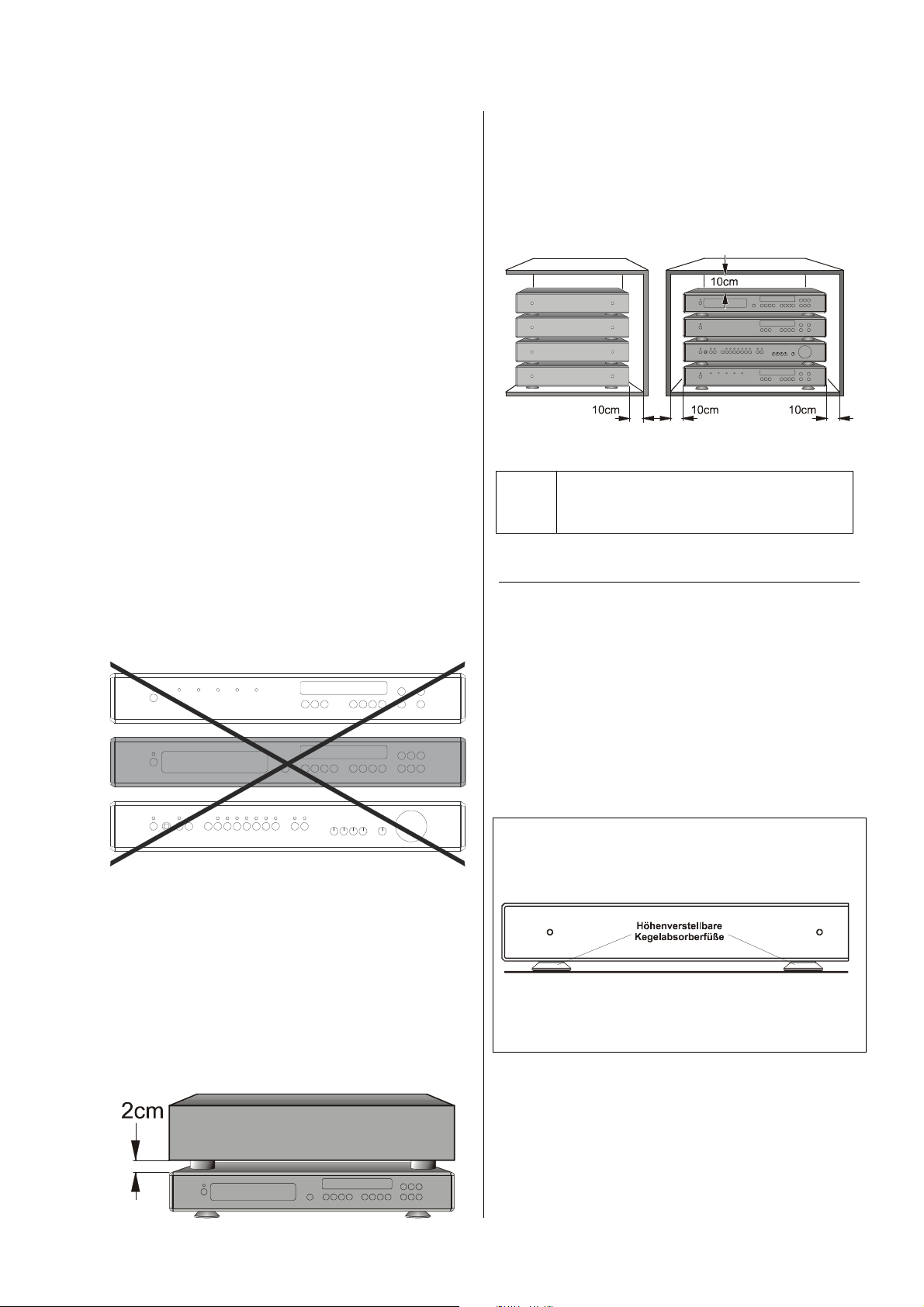

Aufstellung des Gerätes ................................................................................................................. 17
Verkabelung ................................................................................................................................... 18
Anschluss-Schemata

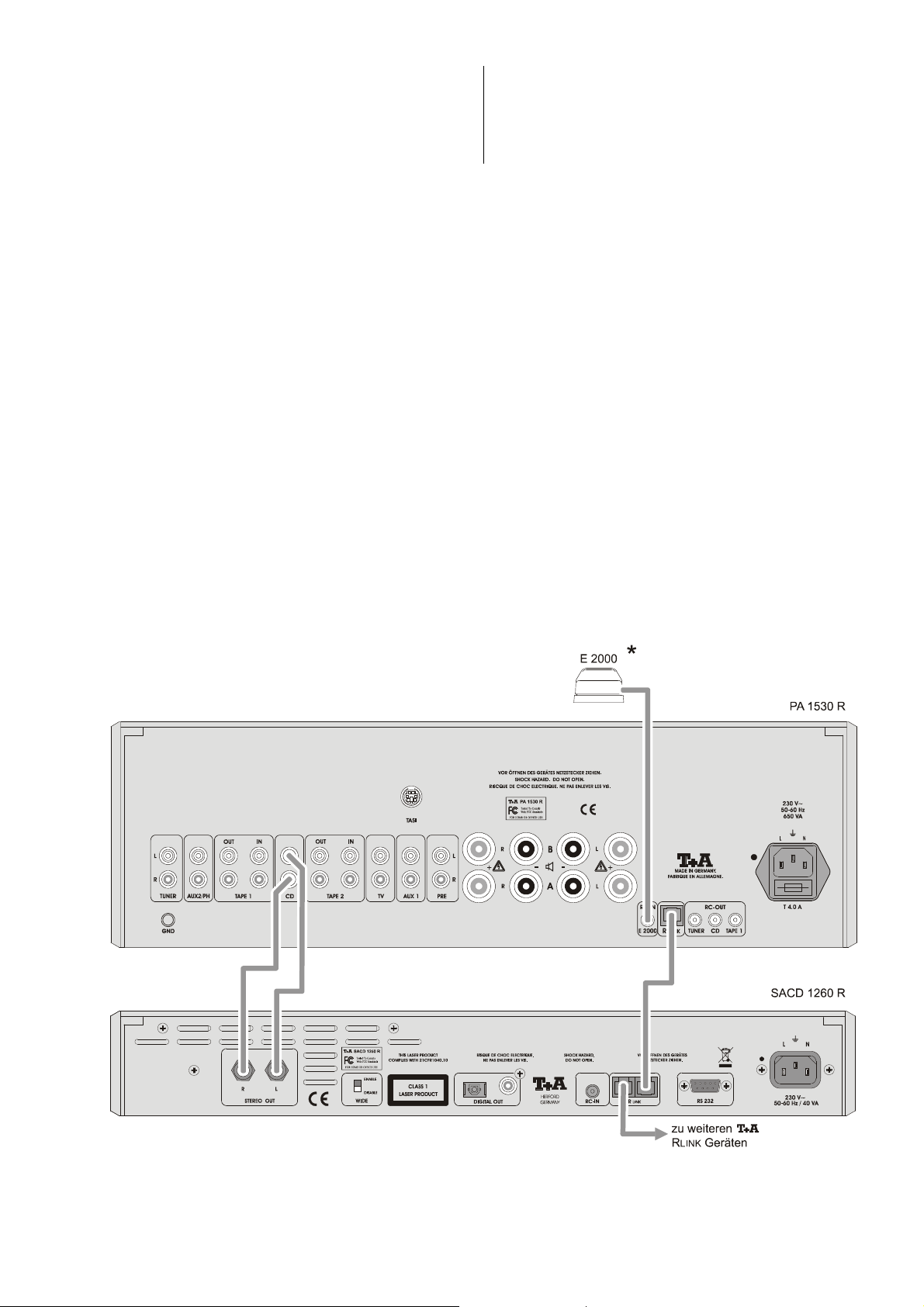

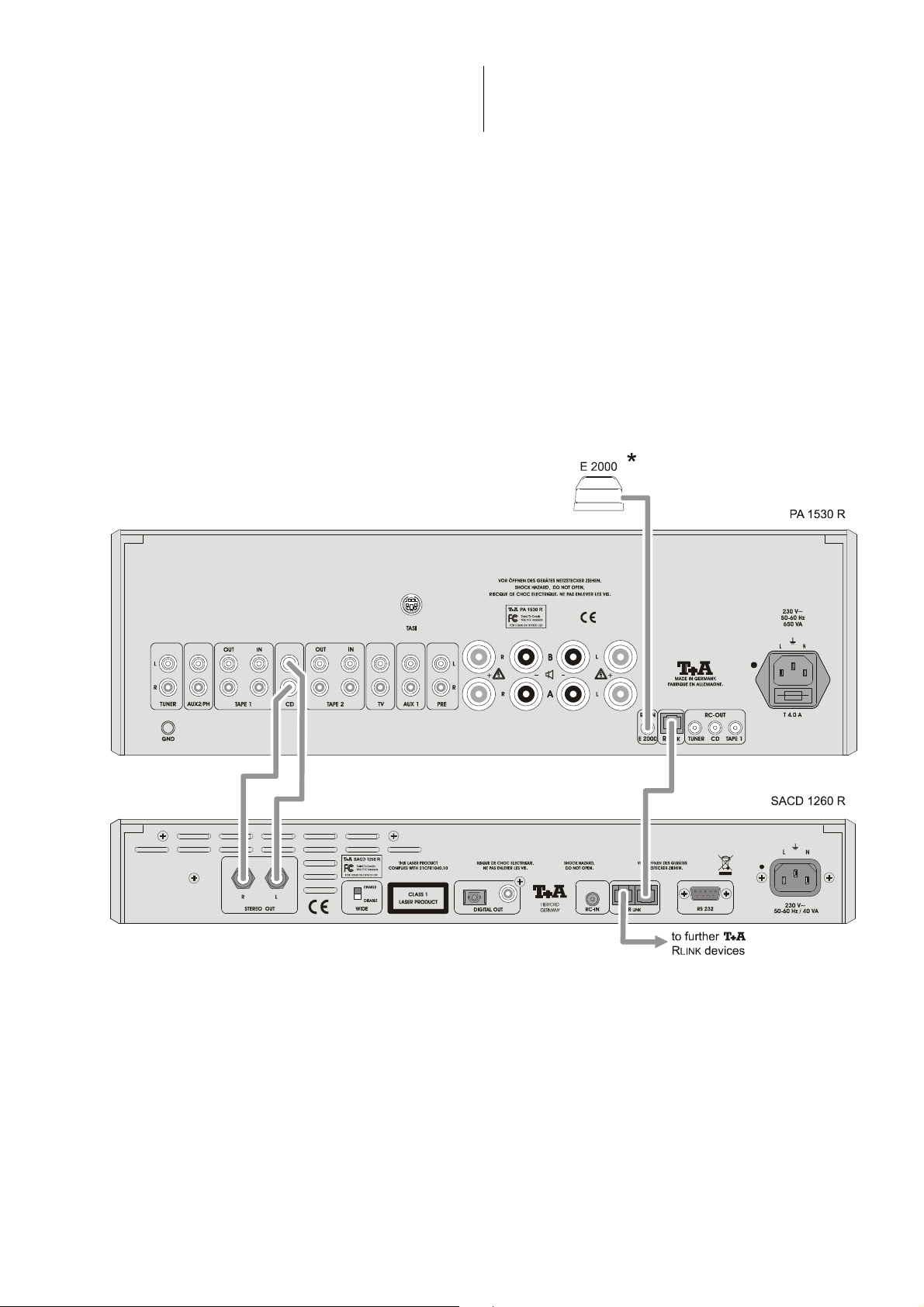

• SACD 1260 R am PA 1530 R ..................................................................................................... 19

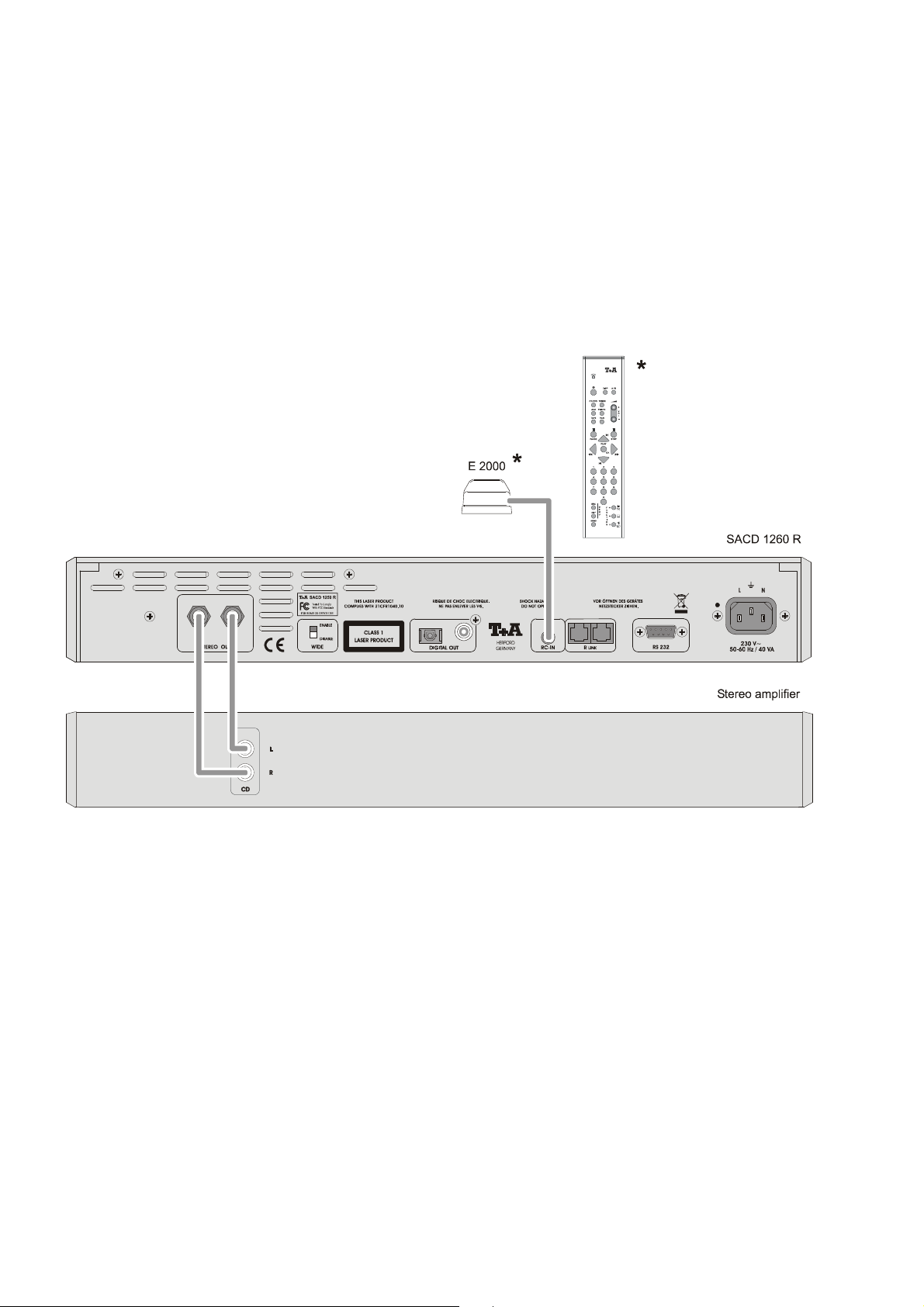

• SACD 1260 R an einem Fremdverstärker .................................................................................. 20
Sicherheitshinweise ....................................................................................................................... 21
Bestimmungsgemäßer Gebrauch .................................................................................................. 22

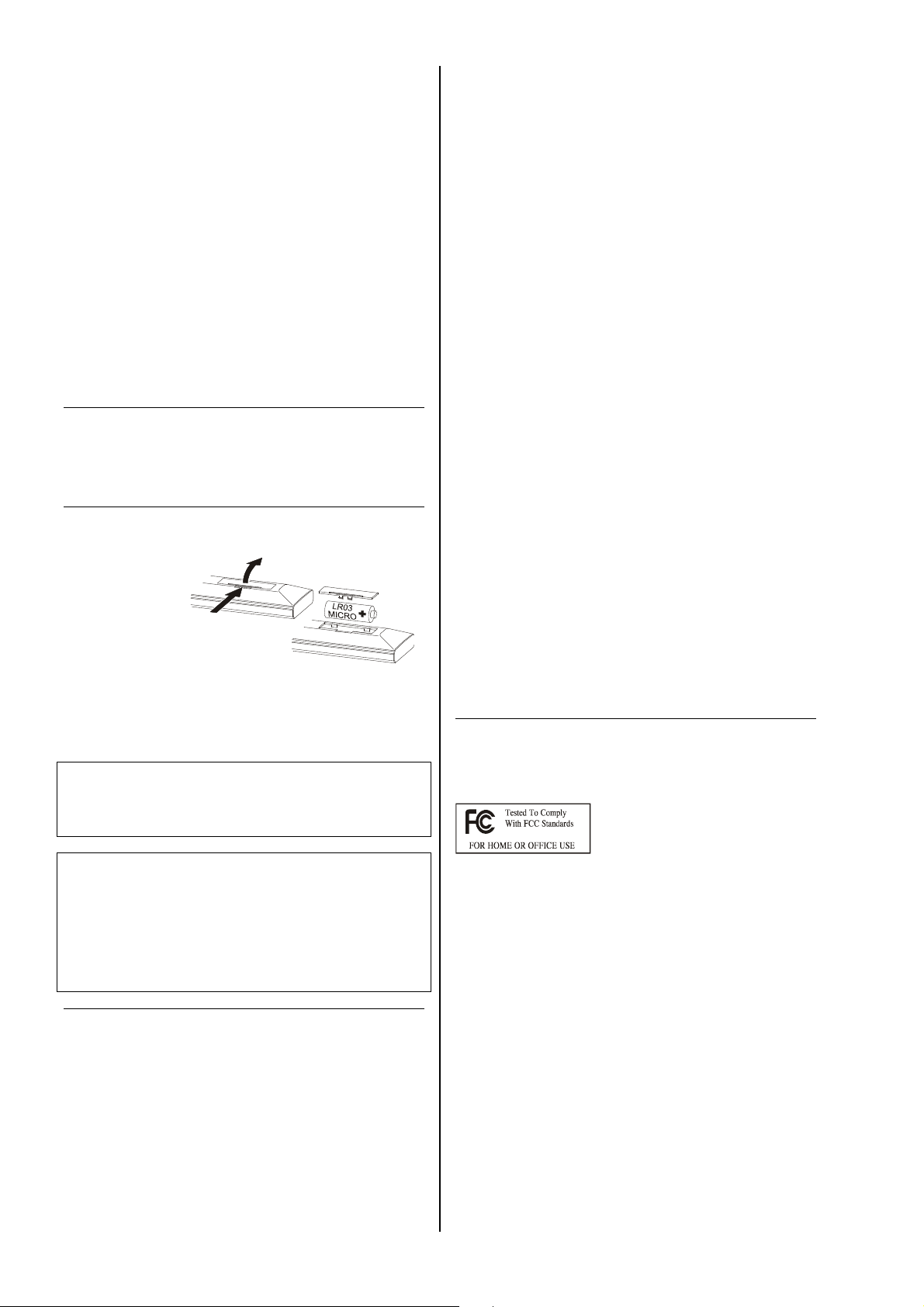

Batteriewechsel .............................................................................................................................. 22
Gerätezulassung und Konformität mit EG Richtlinien .................................................................... 22
Pflege des Gerätes ........................................................................................................................ 22
Sonstiges
Begriffserläuterungen und Wissenswertes ..................................................................................... 23

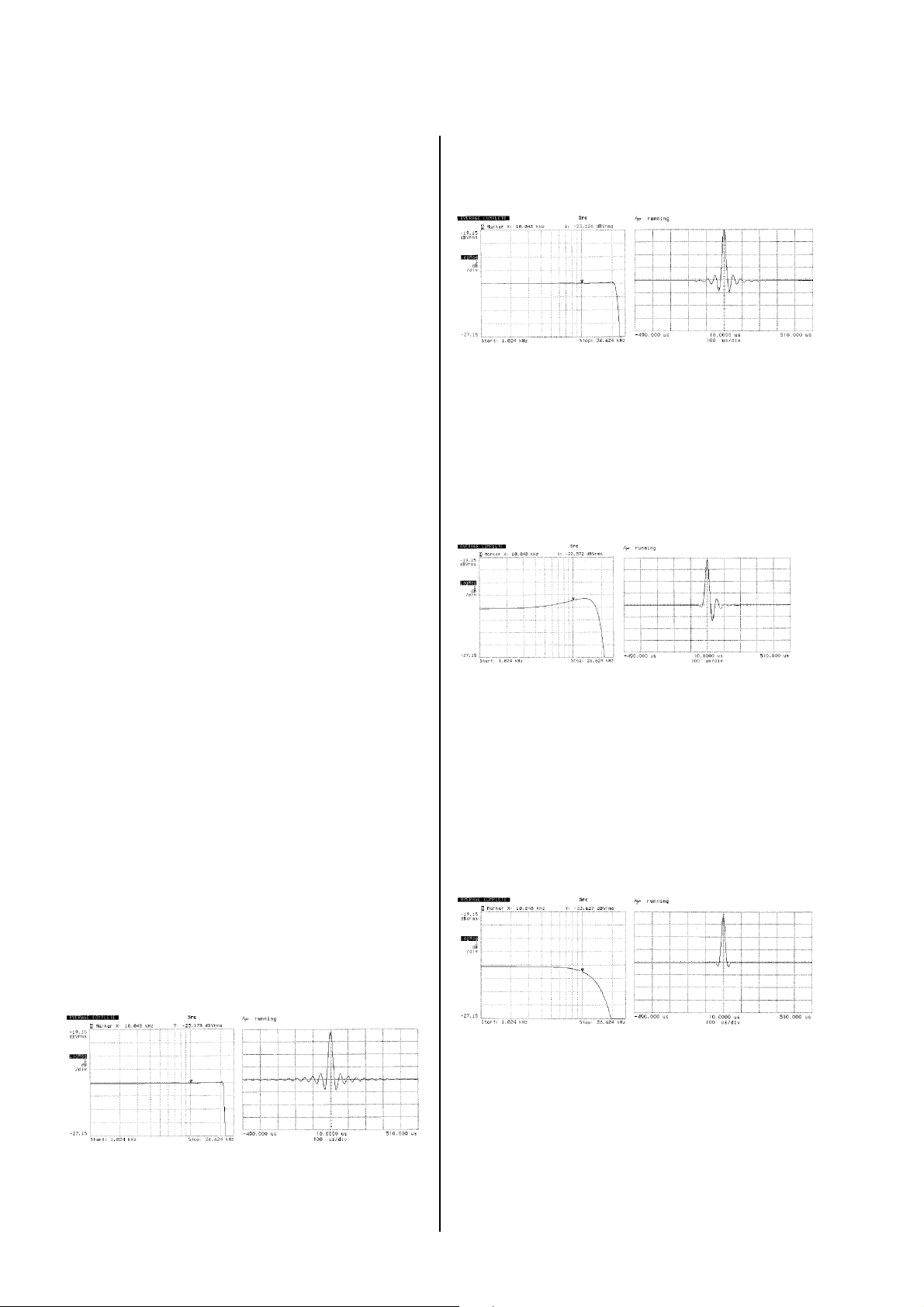

Technische Beschreibung OVERSAMPLING (OVS) ..................................................................... 24
• Standard-OVS FIR-Filter .......................................................................................................... 24
• OVS 1 (kurzes FIR-Filter) ......................................................................................................... 24
• OVS 2 (Bezier-Interpolator plus IIR Filter) ................................................................................ 24
• OVS 3 (Bezier-Interpolator plus Noise-Shaping) ...................................................................... 24
Betriebsstörungen .......................................................................................................................... 25
Technische Daten .......................................................................................................................... 51
7
Page 8

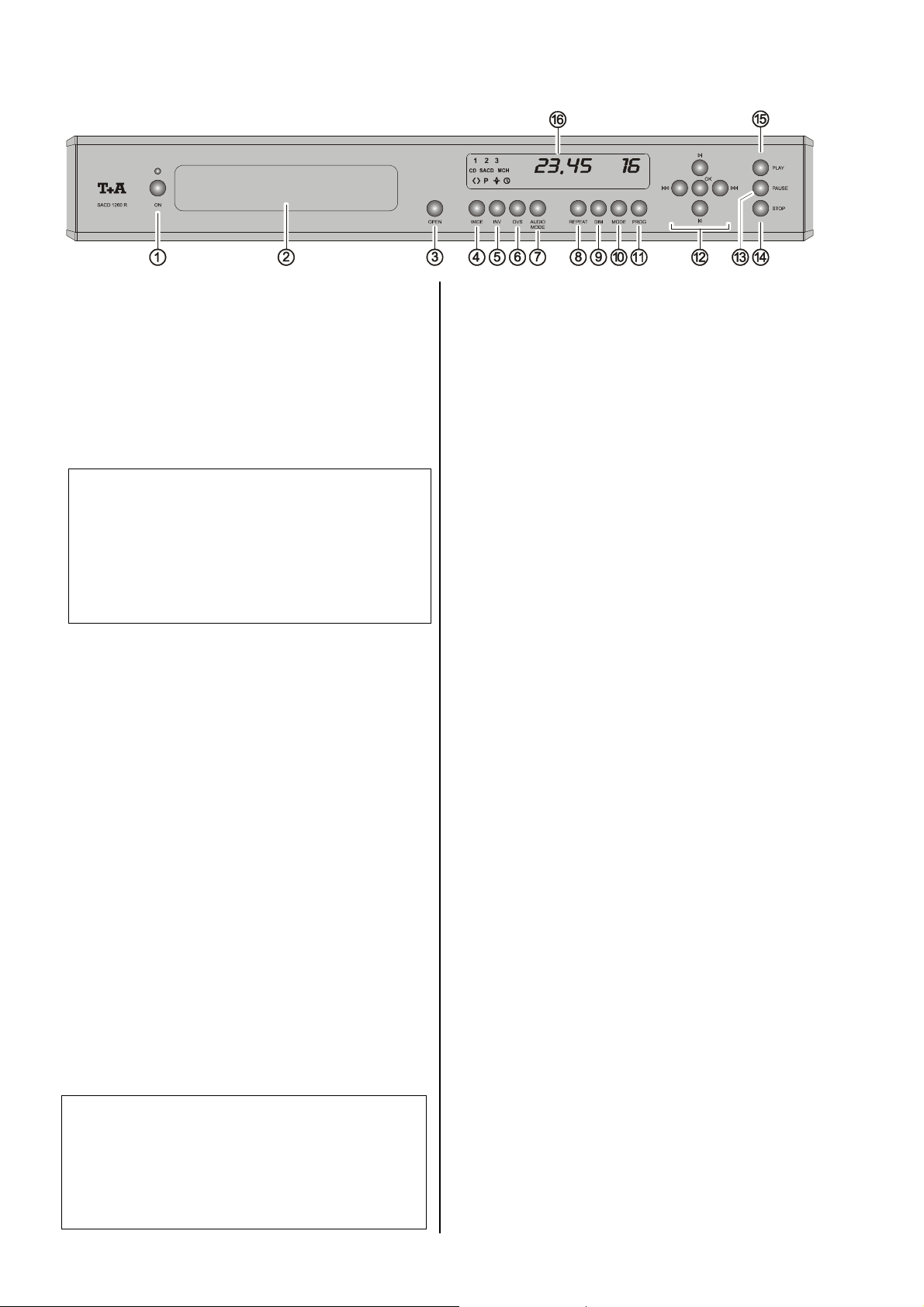

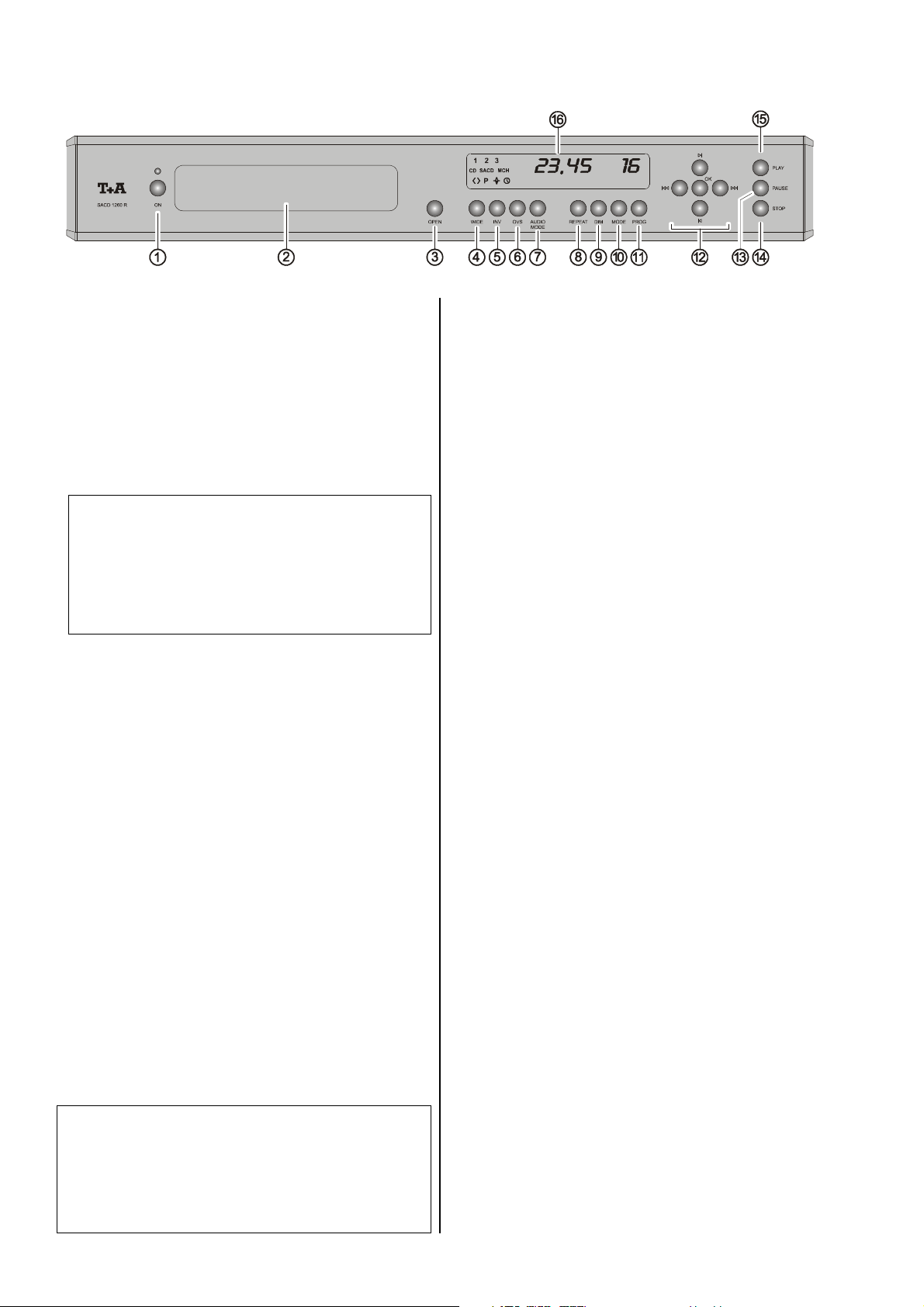

Bedienelemente der Frontseite
Ein- und Ausschalter.
Bei eingeschaltetem, betriebsbereitem Gerät leuchtet die
Betriebsanzeige.
Hinweis:
Ist der SACD 1260 R innerhalb einer 'R'-Anlage an einen
Vor- / Vollverstärker bzw. Receiver angeschlossen, so
kann er über die Fernbedienung mit dem Taster
zusammen mit der Anlage ausgeschaltet werden.
Hinweis:
Der Netztaster ist kein Netztrenner. Auch wenn die
Leuchtdiode ausgeschaltet ist, sind Teile des Gerätes
mit der Netzspannung verbunden (Standby-Betrieb).
Die Standby-Stromaufnahme ist im Kapitel
„Technischen Daten“ angegeben.
Soll das Gerät längere Zeit nicht benutzt werden, ist es
vorteilhaft, den Netzstecker zu ziehen.

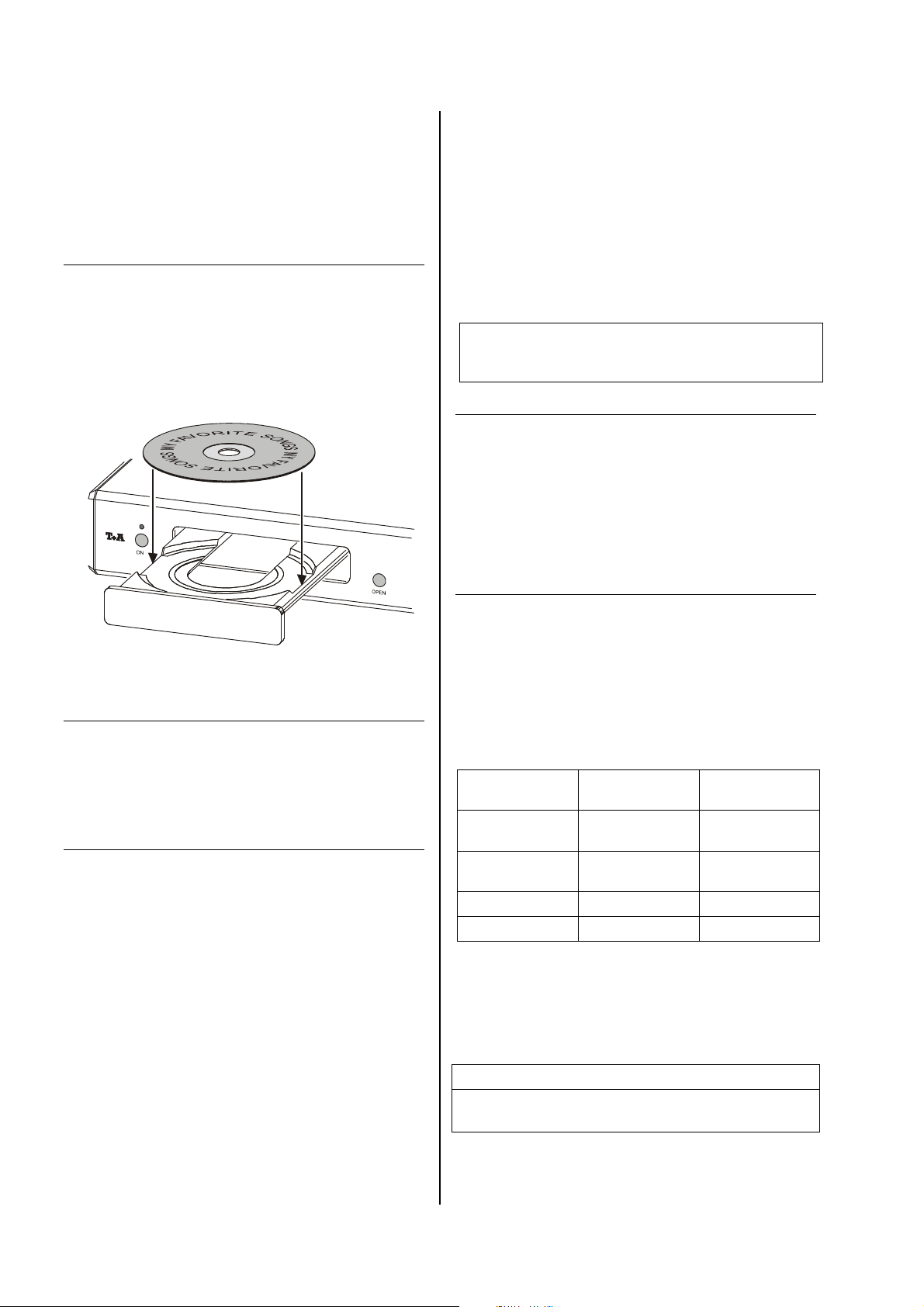

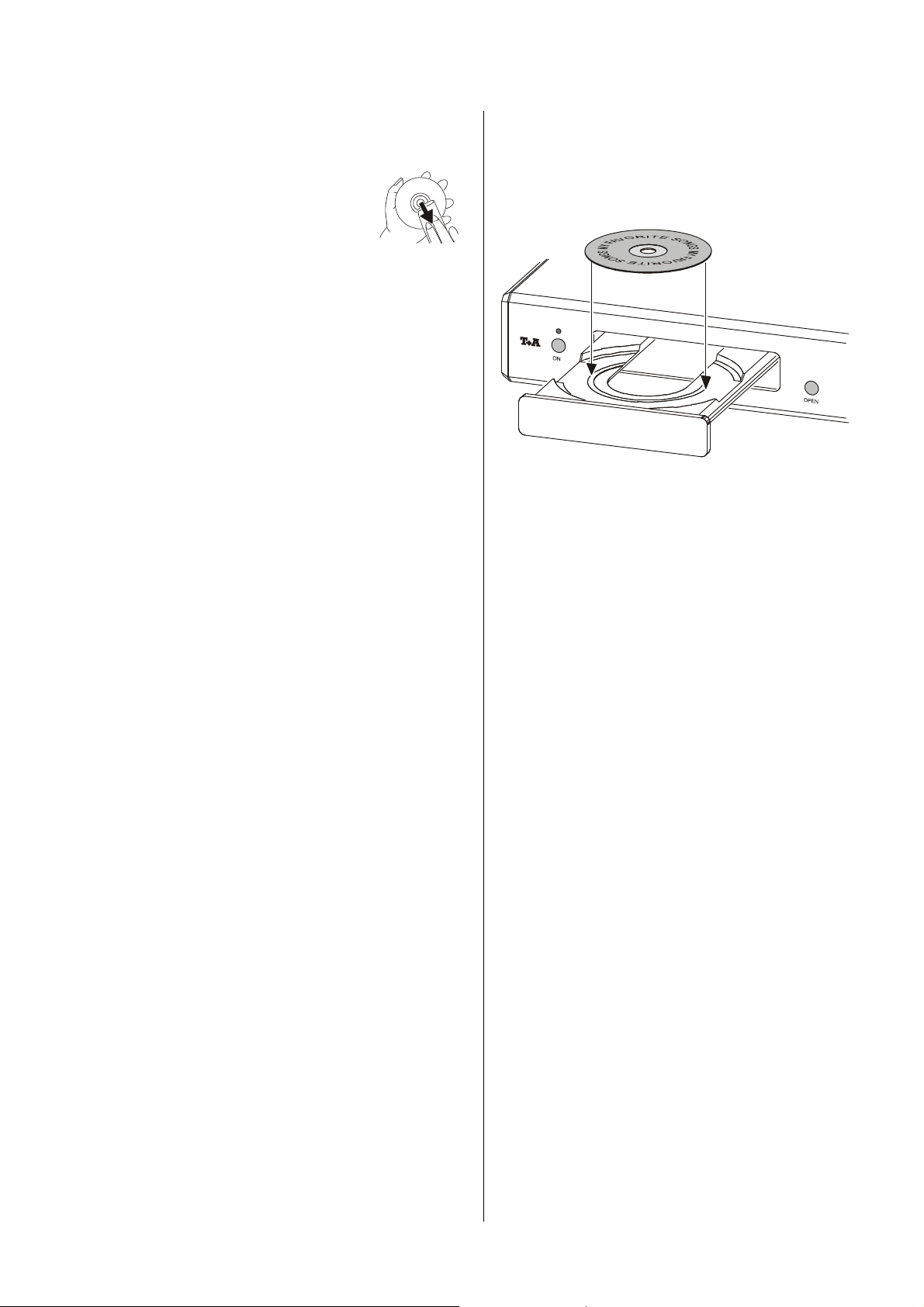

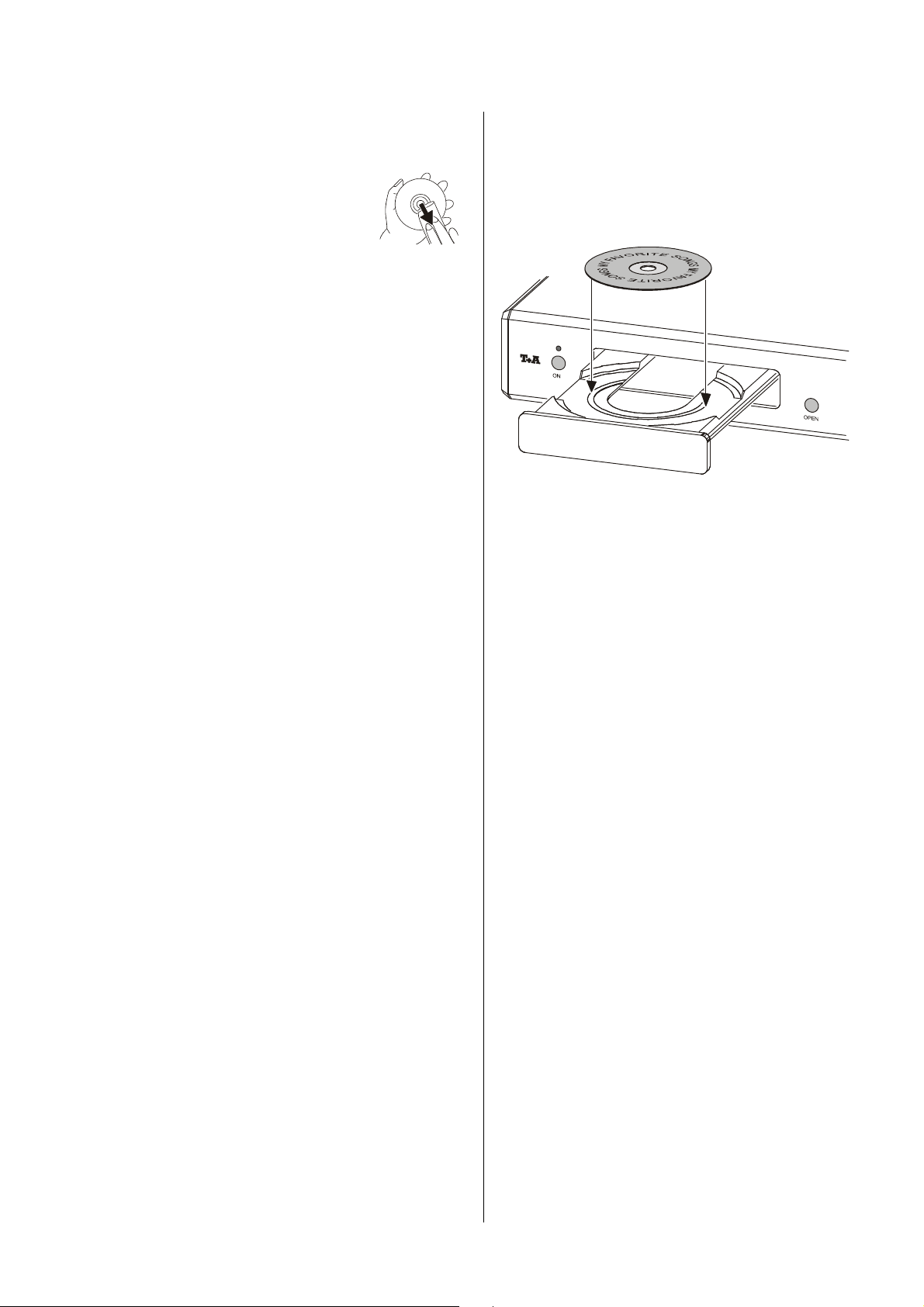

CD-Schublade
Die Schublade des SACD 1260 R besteht aus einer
Kombination aus hoch dämpfendem Spezialkunststoff
und präzise gefrästem, veredeltem Aluminium-Vollmaterial. Durch ihre flexible, schwimmende Lagerung
wird die klangschädliche Einkopplung mechanischer
Vibrationen auf die Disk vermieden.
Taster zum Öffnen und Schließen der Schublade.
Mit diesem Schalter kann das analoge Ausgangsfilter von
60 kHz (Normalbetrieb) auf 100 kHz Bandbreite ('WIDE'Betrieb) umgeschaltet werden.
Damit der SACD 1260 R auf 'WIDE-Betrieb' umschalten
kann, muss der Sicherheitsschalter an der Rückwand auf
'WIDE ENABLE' geschaltet sein (s. auch 'Anschlusselemente an der Rückseite').
Hinweis:
Die Stellung 'WIDE' empfiehlt sich nur bei Verstärkern,
die hohe Frequenzen bis zu 400 kHz sauber verarbeiten
können. Fragen Sie ggf. den Hersteller Ihres Verstärkers,
ob das Gerät für so hohe Frequenzen geeignet ist.
Bei allen Verstärkern kann die 'WIDE'-Stellung ohne
Einschränkung genutzt werden.
Dieser Taster schaltet zwischen normaler und invertierter
Phasenlage des Signals hin und her.
Das menschliche Ohr ist bei bestimmten Instrumenten
oder Stimmen durchaus in der Lage, die absolut richtige
Phasenlage zu erkennen.
Da jedoch bei einigen Aufnahmen die Absolutphase nicht
korrekt aufgezeichnet ist, kann sie durch Antippen dieses
Tasters invertiert (d. h. um 180° gedreht) werden.
Die Korrektur erfolgt auf digitaler Ebene und führt daher
zu keinerlei Klangbeeinträchtigung!
Hinweis:
Im Displayfenster wird der Inversbetrieb durch das
leuchtende -Symbol dauerhaft angezeigt.
Umschaltung der Oversampling-Betriebsart.
Wiederholtes Antippen dieses Tasters schaltet nach-
einander die unterschiedlichen Oversamplingalgorithmen
des SACD 1260 R um.
Nähere Erläuterungen zu den Oversamplingalgorithmen
finden Sie im Kapitel 'Technische Beschreibung
OVERSAMLING'.
Wählt den Audio-Wiedergabemodus beim SACD 1260 R.
• Wählt bei gestoppter SACD entweder den CD oder
den SACD Layer für Hybrid-Disks.
• Während der Wiedergabe von SACD mit Zweikanal-
und Multikanalspur im SACD Format kann mit dieser
Taste zwischen diesen Spuren hin und her geschaltet
werden. Multikanalspuren von SACDs werden vom
SACD 1260 R als 2-Kanal-Downmix wiedergegeben
(für mehr Erläuterungen siehe auch Kapitel
'Besonderheiten bei Super Audio CD (SACD)').
Schaltet die verschiedenen Wiederholfunktionen des
SACD 1260 R der Reihe nach durch (siehe 'Bedienung
des SACD 1260 R').
8
Page 9
Einstellen der Displayhelligkeit
Durch wiederholtes Drücken des
die Helligkeit der alphanumerischen Displayzeilen in drei
Stufen den persönlichen Wünschen angepasst werden.
Folgende Helligkeitsstufen stehen zur Wahl:
1. Normaleinstellung:
gute Ablesbarkeit, auch bei Tage und Sonnenlicht.
2. Abgedunkelt:
dezente Einstellung, für dunkle Aufstellungsorte.
3. Display ausgeschaltet:
das Display ist vollständig abgeschaltet; bei Bedienung des Gerätes leuchtet das Display für einige
Sekunden auf, um die neue Einstellung anzuzeigen.
-Tasters kann
Hinweis:
In der Helligkeitsstufe 3 wird das Display bei jedem Be-
dienvorgang für kurze Zeit aktiviert und auf normale Helligkeit geschaltet. Dadurch wird eine Kontrolle der Einstellungen gestattet. Das Display wird nach ca. 4 Sekunden
automatisch wieder abgeschaltet. Aus diesem Grund wird
auch das Abschalten des Displays erst nach ca.
4 Sekunden wirksam.
Kurzes Antippen schaltet den Zeitanzeigemodus um
(Titel Spielzeit / Titel Restzeit / Gesamt Spielzeit /
Gesamt Restzeit).
Taster zum Aufrufen der Programmierfunktionen für CDs
(Erstellen, Anzeigen und Löschen eines MEMOProgramms). Die Wiedergabe muss dazu gestoppt sein.
Ein kurzes Antippen des
eines bestehenden Programms im Display an.
Ein langer Tastendruck beginnt und beendet den
Programmier-Modus (siehe auch 'Memo-Programm
erstellen/löschen').
Cursorblock
Diese Multifunktionstaster werden zur Laufwerkssteuerung des SACD 1260 R verwendet.
Tasters zeigt die Tracks
(Multifunktionstaster)
Laufwerkssteuerung
Diese Taster werden zur Wahl des vorhergehenden / nächsten Musiktitels während der
Wiedergabe benutzt.
Schneller Rück- / Vorlauf zum Suchen einer
bestimmten Passage. Der schnelle
Rück- / Vorlauf wird durch Antippen des
-Tasters beendet.
Beendet Pause und dient zur Speicherung von
Titeln bei der MEMO-Progamm Erstellung.
Kurzes Antippen dieses Tasters schaltet das Gerät auf
Pause. Die Wiedergabe wird durch Drücken des
oder
-Tasters fortgesetzt.
Der
-Taster beendet die Wiedergabe.
Durch kurzes Antippen dieses Tasters wird die Wiedergabe gestartet oder nach einer Pause fortgesetzt.

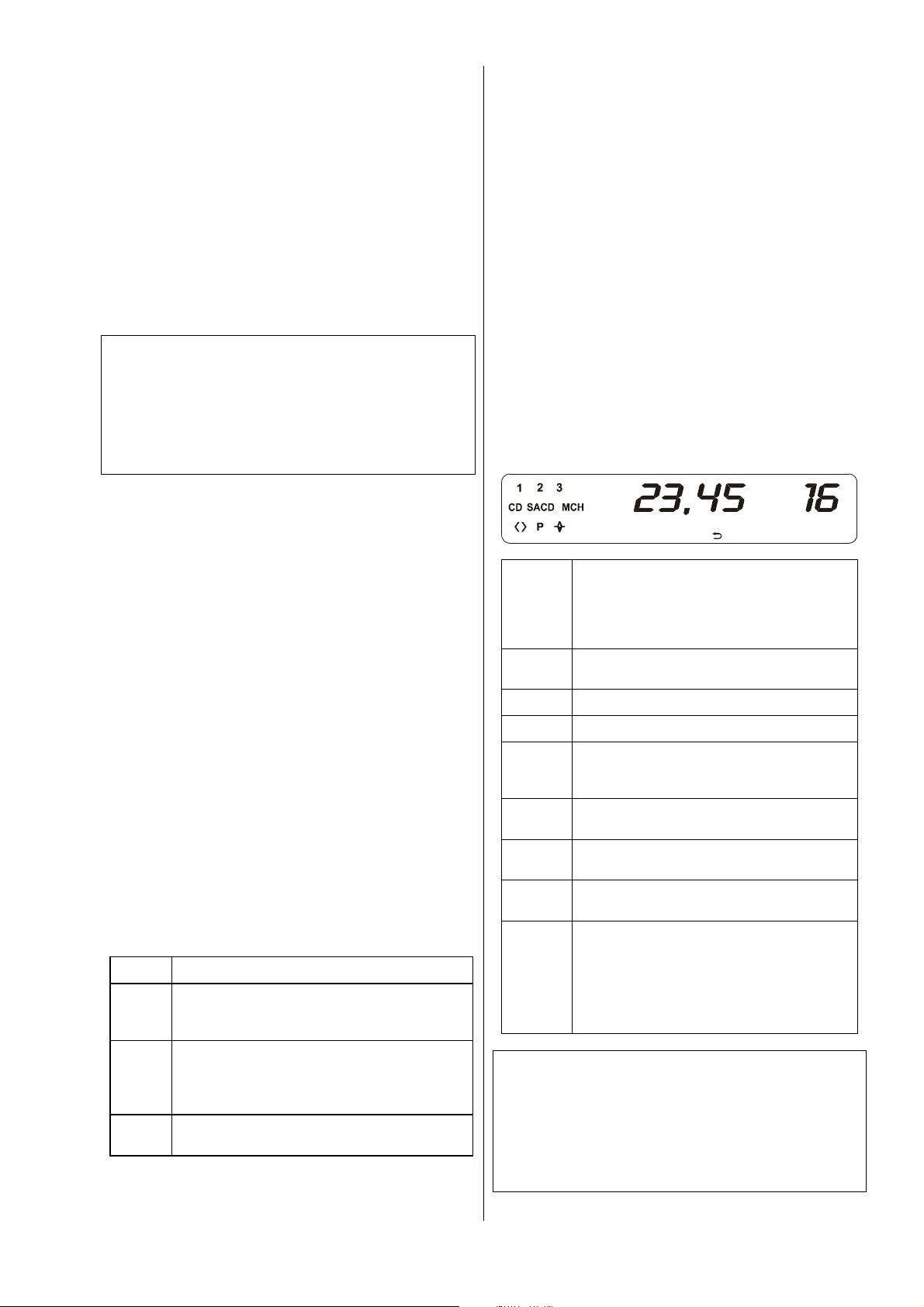

Displayfenster
Alle Anzeigeelemente des SACD 1260 R sind in einem
übersichtlichen Displayfenster zusammengefasst:
1 / 2 / 3
CD
SACD
MCH
P
23,45
An dieser Position wird der aktive Oversamplingalgorithmus durch die leuchtende
Kennziffer (1 . . . 3) angezeigt. Wenn keine
Kennziffer leuchtet, ist das Standard Oversampling (FIR Filter) aktiv.
Leuchtet, wenn eine CD eingelegt ist oder
das CD-Layer bei Hybrid-Disks gewählt ist.
Leuchtet, wenn eine SACD eingelegt ist.
Leuchtet bei Mehrkanal-SACD.
Leuchtet, wenn der Analogausgang auf
hohe Bandbreite (Wide-Mode) geschaltet
ist.
Leuchtet, wenn ein Memo Programm
abgespielt wird.
Leuchtet, wenn die Phasenlage des Ausgangssignals invertiert ist.
Leuchtet, wenn der Repeatmodus
eingeschaltet ist.
Alphanumerisches Anzeigefeld zur Darstellung z. B. von Titel, Spielzeit oder Betriebszustand.
Hier werden kontextabhängige Meldungen
z. B. bei Bedienung vom Menü 'Ein-
stellung' angezeigt.
Hinweis:
Sollte im alphanumerischem Anzeigefeld die Meldung
'
OVERHEAt
OVERHEAt
OVERHEAtOVERHEAt
Bitte beachten Sie die Hinweise im Kapitel 'Aufstellung
des Gerätes' bzw. sorgen Sie dafür, dass das Gerät so
aufgestellt ist, dass durch eine ausreichende Luftzirkulation die Wärme des Gerätes abgeführt werden kann und
auch keine Wärme durch andere Geräte zugeführt wird.
' erscheinen, ist das Gerät zu warm geworden.
9
Page 10

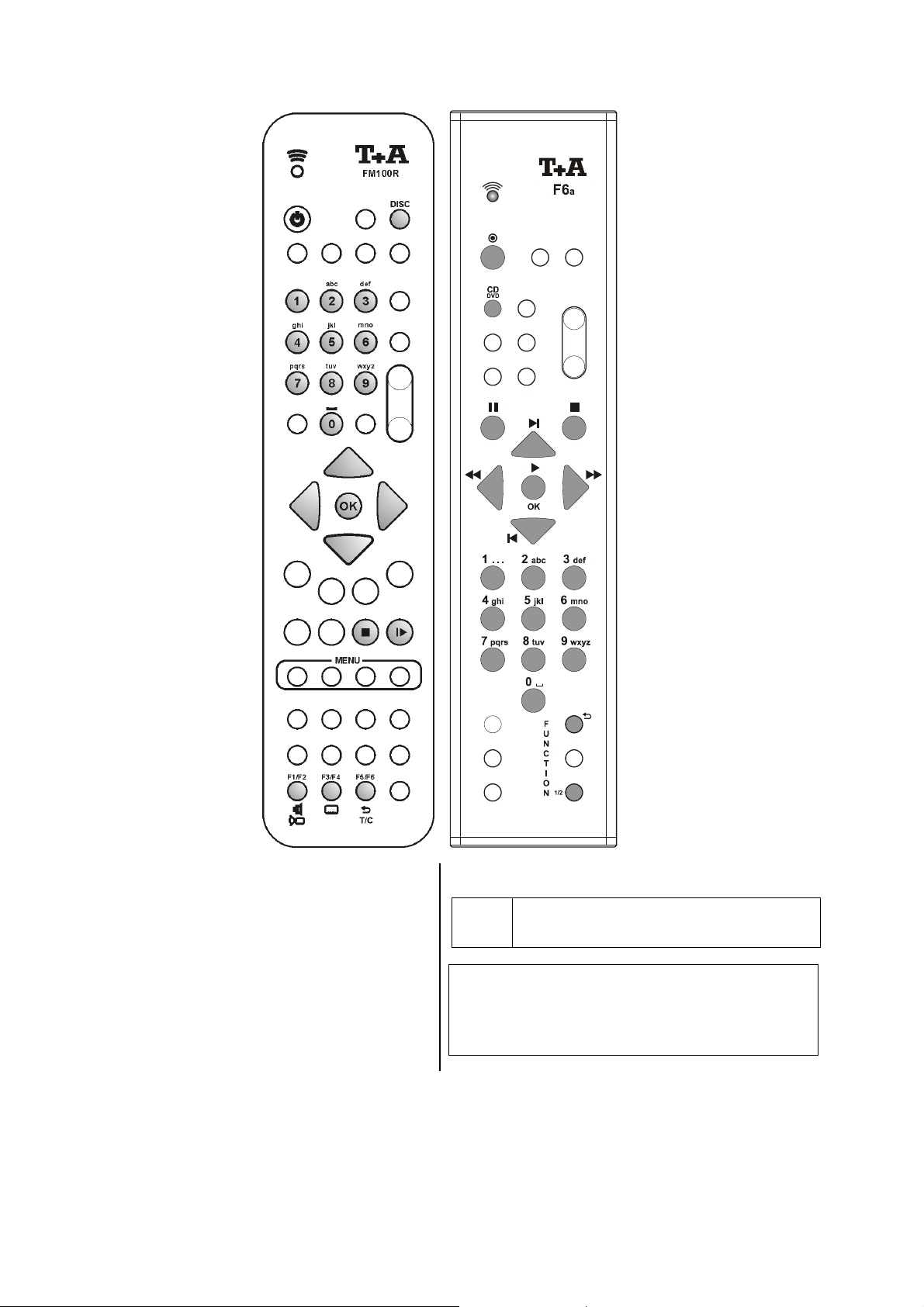

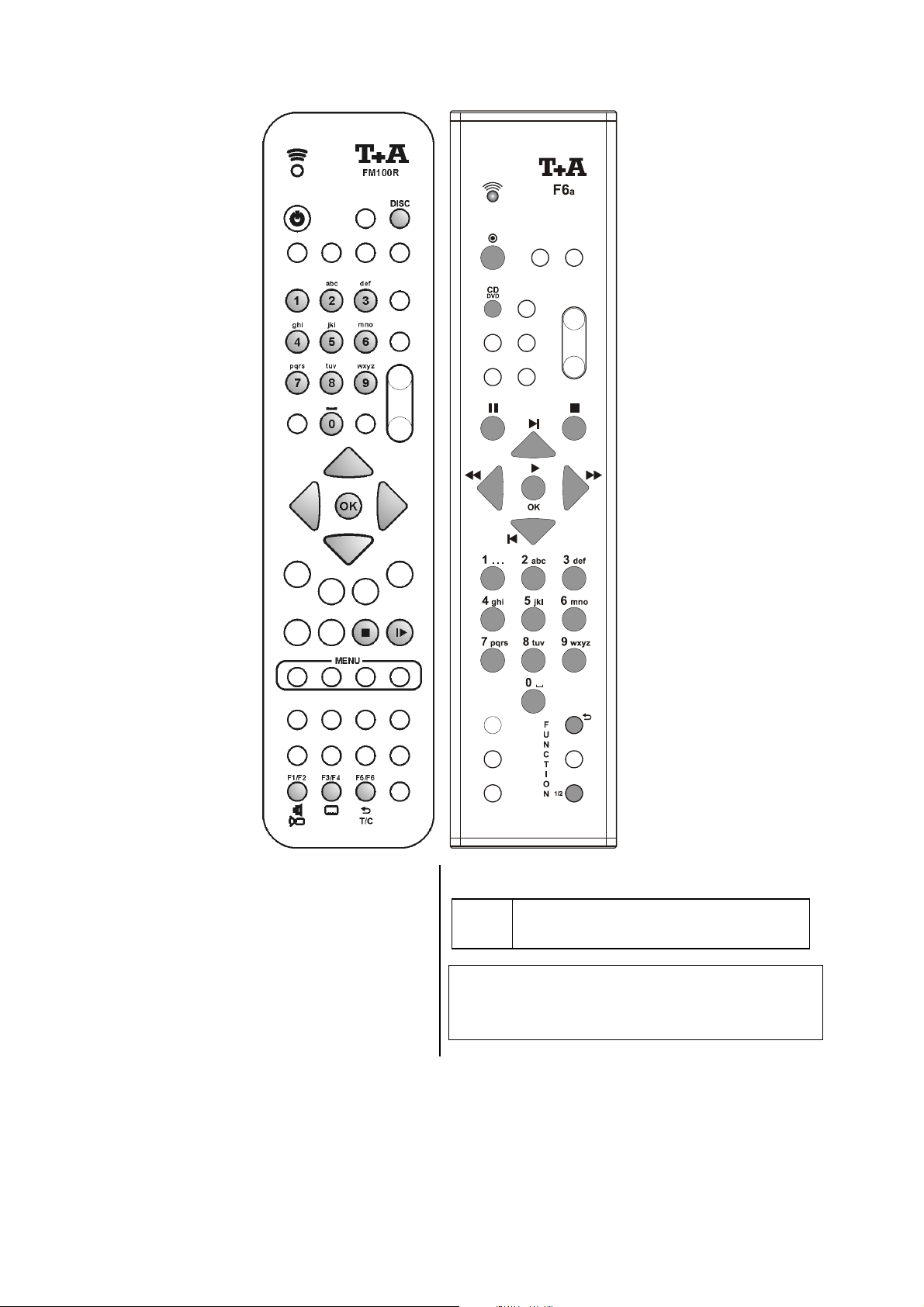

Fernbedienung des SACD 1260 R
Allgemeines
Alle Laufwerksteuerungen und Sonderfunktionen des
SACD-Players können fernbedient werden.
Es wird immer nur die aktuelle Hör-Quelle fernbedient.
Auf obenstehender Abbildung sind die Taster '
markiert, die für die Fernbedienung des SACD-Players
benötigt werden. Alle anderen Taster wirken nicht auf
den SACD-Player.
'
SACD als Hörquelle wählen
Selektiert den SACD-Player als aktuelle HörQuelle. Alle Fernbedienungsbefehle werden
nun zum SACD-Player weitergeleitet.
Hinweis:
Ist kein Mastergerät vorhanden, so steht als Sonderzubehör ein Fernbedienungsset (FBS FM 100 R) zur Verfügung.
10
Page 11
Laufwerksteuerung
Wahl des vorhergehenden Titels während der
Wiedergabe.
Startet die Wiedergabe (Play-Funktion) und
wählt während der Wiedergabe den nächsten
Titel.
Schneller Rücklauf zum Suchen einer
bestimmten Passage.
Schneller Vorlauf zum Suchen einer
bestimmten Passage.
Nach 2 Sek. wird das Gerät stummgeschaltet.
Während des Suchlaufs wird links im Display
die aktuelle Titellaufzeit angezeigt. Erreicht
der Suchlauf den Anfang oder das Ende der
CD, so wird er angehalten.
Beendet die Wiedergabe; das Display zeigt
'STOP'.
Öffnet und schließt die CD-Schublade im
STOP-Zustand.
Beim Antippen des -Tasters während
der Wiedergabe wird der laufende Titel
unterbrochen; das Display zeigt 'PAUSE'.
Nochmaliges Antippen des -Tasters
oder ein Druck auf den
die Wiedergabe fort.
Startet die Wiedergabe.
Taster zum Speichern eines MEMOProgramms. Während der Menüsteuerung
wird der
benutzt.
Kurz antippen:
Wahl der Abspielmodi RPT TRACK /
RPT DISC / RPT PROG / RPT OFF
Lange Drücken:
Mix-Mode ein- und ausschalten
Danach kurz antippen:
Wahl der Mix-Modi MIX / RPT MIX
Kurz antippen:
Wahl des Digitalfilters (siehe 'Bedienelemente
der Front,
Lange Drücken:
Ein langer Druck schaltet zwischen normaler
und invertierter Phasenlage des Signals hin
und her (siehe 'Bedienelemente der Front,
').
-Taster als Bestätigungstaster
')
-Taster setzt
Nummerische Titelwahl
Zifferntaster
Nummerische Zifferneingabe zur direkten
Auswahl einer Tracknummer (Titelnummer).
Nach Betätigen eines Zifferntasters, z. B.
, zeigt das Display:
.
.
.
Hinter der ersten Ziffer blinkt nun ca.
.
3 Sekunden lang ein Marker als Eingabe-
.
Aufforderung. Innerhalb dieser Zeit kann der
Anwender
• einen zweiten Zifferntaster zur
Komplettierung einer zweistelligen
Titelnummer drücken und der Titel wird
sofort gespielt.
• den
wird als einstellige Titelnummer erkannt
und der Titel sofort gespielt.
• Bleibt der zweite Tasterdruck innerhalb
von drei Sekunden aus, so wird die
Eingabe als einstellige Titelnummer
gewertet und der Titel gespielt.
'SELECT 1-'.
Taster drücken; die Eingabe
Hinweis:
Auch bei geöffneter Lade kann eine
Titelnummer direkt eingegeben werden.
Daraufhin schließt sich die Lade und das
Abspielen beginnt mit diesem Titel.
Kurz antippen:
Wahl des CD- oder SACD – Layers bei Hybrid
Disks(siehe 'Bedienelemente der Front,
)
11
Page 12
Bedienung des SACD 1260 R
Einschalten
Den
-Taster an der Gerätevorderseite drücken.
Die Kontroll-LED über dem Taster und das Gerätedisplay
leuchten auf. Das Gerät ist nun betriebsbereit.
Zur Stereo-Tonwiedergabe (CD /SACD) die HiFi-Anlage
einschalten und den Eingang für den CD-Spieler wählen.
Einlegen einer Disk
1. Zum Öffnen der Schublade den Taster
Gerätevorderseite drücken.
2. Die Disc mit der abzuspielenden Seite nach unten
in die passende Vertiefung der Schublade mittig
einlegen.
3. Drücken Sie zum Schließen der Schublade den
-Taster an der Gerätefront.
Wiedergabe starten
CD und SACD werden durch einen Druck auf den
-Taster gestartet.
Beenden der Wiedergabe
Zum Beenden der Wiedergabe zu einem beliebigen Zeitpunkt den
-Taster drücken.
an der
Anwählen eines Titels
1.) Anwahl über Sprungtaster
Sie können CD-Titel anwählen, indem Sie den Vorwärtstaster bzw. Rücksprungtaster so oft antippen, bis der gewünschte Titel erreicht ist.
2.) Titelwahl - direkte Zifferneingabe
Es ist auch möglich, zur direkten Anwahl eines CD-
Tracks die Nummer des betreffenden Titels mit Hilfe der
Zifferntaster der Fernbedienung einzugeben
(
. . .
Hinweis:
Wenn die Nummer eine mehrstellige Zahl ist, müssen
die Taster unmittelbar nacheinander gedrückt werden.
SEARCH
Der Suchlauf wird mit den Gerätetastern
/
gestartet. Zur Erhöhung der Suchlaufgeschwindigkeit den
Suchlauftaster erneut drücken. Der Suchlauf kann
jederzeit durch den
REPEAT
Das Gerät verfügt über verschiedene REPEAT-Betriebsarten zur Wiederholung von Titeln oder der gesamten
Disc:
• SACD Titel / Disk / aus
• CD Titel / Disk / Programm / aus
REPEAT-
Betriebsart
Repeat Disk
Programm
ausgeschaltet RPT OFF
Zum Einschalten und Auswählen einer REPEAT-Betriebsart tippen Sie den
front so oft an, bis die gewünschte Betriebsart erreicht ist.
Die REPEAT-Betriebsart Programm kann nur gewählt
werden, wenn das MEMO-Programm aktiv ist.
REPEAT mit den Fernbedienungen F1/F6
• Die REPEAT-Betriebsarten können auch mit dem
-Taster umgeschaltet werden.
).
(Suchlauf)
oder mit der Fernbedienung /
(Wiederholung)
Titel
Track
Disk
-Taster beendet werden.
Display-Anzeige
(kurzzeitig)
RPT TRACK RT
RPT DISC
RPT PROG RP
-Taster an der Geräte-
Display-Anzeige
(dauerhaft)
RD
12
Page 13
MEMO-Programm erstellen
Erläuterung:
In einem MEMO-Programm können bis zu 20 Titel einer
CD in beliebiger Reihenfolge gespeichert werden, z. B.
beim Zusammenstellen einer Cassetten-Aufnahme. Das
MEMO-Programm kann nur für die jeweils eingelegte CD
erstellt werden. Es bleibt gespeichert, bis es wieder
gelöscht oder die CD-Schublade geöffnet wird.
Hinweis:
Für SACDs steht die Programmierfunktion nicht zur
Verfügung.
Bedienung:
Zum Erstellen eines MEMO Programms muss eine CD
eingelegt und die CD gestoppt sein. Bei gestoppter CD
erscheint im Display die Meldung 'STOP' und dahinter
die Gesamtzahl der Titel der CD.
• MEMO-Programmierung aktivieren.
-Taster an der Front oder
-Taster der Fernbedienung lange drücken
Im Display erscheint 'PROG' und eine Ziffer als
Eingabe-Aufforderung.
• Taster
die Nummer des gewünschten Titels im Display hinter
'PROG' erscheint.
bzw.
so lange antippen, bis
Die Titelnummer blinkt einmal zur Bestätigung, dass
dieser Titel jetzt als erster Titel im MEMO-Programm
aufgenommen wurde. Alle weiteren Titel in gleicher
Weise anwählen und durch Antippen des Tasters
abspeichern.
Hinweis:
Anstatt durch die
wünschte Titel auch über die Zifferntaster direkt eingegeben werden. Nach der Zifferneingabe wird der Titel wie
oben durch kurzes Antippen des
speichert.
Nach dem Abspeichern des 20. Titels meldet das Display
'FULL'. Beim Eingeben weiterer Titel wird der zuletzt
abgespeicherte, 20. Titel, überschrieben!
Wenn alle gewünschten Titel gespeichert sind, wird die
MEMO-Programmierung beendet.
• MEMO-Programmierung beenden.
Das Display zeigt 'STORED' an. Anschließend zeigt das
Display 'MEMO' und die Anzahl der gespeicherten Titel.
/
-Taster kann der ge-
- Tasters ge-
-Taster an der Front oder
-Taster der Fernbedienung
ca. 1 Sek. gedrückt halten
• Nun den Titel im MEMO-Programm abspeichern,
dazu den
MEMO-Programm abspielen
Das MEMO-Programm kann nun abgespielt werden.
• Abspielvorgang starten.
-Taster antippen.
-Taster
MEMO-Programm löschen
Das Antippen des
STOP öffnet die CD-Schublade und löscht damit das
MEMO-Programm!
Ein MEMO-Programm kann auch ohne Öffnen der CDSchublade gelöscht werden:
• Bei gestoppter CD MEMO-Programmierung aktivieren.
-Taster der Fernbedienung lange drücken
• Danach erneut
-Taster der Fernbedienung lange drücken
-Tasters im Betriebszustand
-Taster an der Front oder
-Taster an der Front oder
Die Taster
gehenden bzw. nächsten Titel nur innerhalb des MEMOProgramms.
Im Display erscheint: '
Das MEMO-Programm ist jetzt gelöscht.
bzw.
wählen den vorher-
CLEARED
CLEARED
CLEAREDCLEARED
'.
13
Page 14
Besonderheiten bei Super Audio CD
(SACD)
Es gibt drei SACD Disc-Typen: Single Layer, Double
Layer und Hybrid. Die Hybrid Disk enthält sowohl ein
Super Audio CD als auch ein normales Standard-Audio
CD Layer.
Eine SACD sollte immer eine reine Stereo Tonspur enthalten. Zusätzlich kann auch ein Bereich mit Multikanalaufnahmen vorhanden sein. Einige wenige Discs sind
aber reine Multikanal Discs, ohne Stereo Spur. Der
SACD 1260 R kann alle diese Discs abspielen. Bitte
folgen Sie den unten stehenden Anweisungen.
Wiedergabe von Super Audio CD (SACD)
Stereo SACD oder
SACDs mit Stereo und Multikanal Bereich
• Der Player wird nach dem Einlesen automatisch den
SACD Stereo Bereich auswählen. Die SACD Anzeige
sollte dann aufleuchten.
• Sie können die SACD nun mit dem
starten.
MCH-SACD (multi-channel SACD)
• Dieser SACD Spieler kann auch reine Multikanal-Disks
wiedergeben. Er gibt dann eine aus allen Kanälen der
Aufnahme gewonnene 2-Kanalabmischung wieder. Es
geht dabei nichts vom musikalischen Inhalt der Aufnahme
verloren. Die Wiedergabe kann über ein normales Stereo
Verstärker / Lautsprechersystem erfolgen.
• Um eine Multikanal-Disk abzuspielen, warten Sie, bis
der Player dies erkannt hat und die SACD und MCH
Indikatoren aufleuchten. Starten Sie das Abspiel dann
mit dem
Taster.
Taster
Wiedergabe des CD Layers von Hybrid
SACDs
Der SACD 1260 R kann sowohl die CD- als auch die
SACD Spur einer Hybrid Disk wiedergeben. Nach dem
Einlesen wird immer automatisch die SACD Spur angewählt. Zum Umschalten auf die CD Spur drücken Sie bei
gestoppter Disk den
der CD Indikator im Display aufleuchtet. Sie können nun
die CD Wiedergabe mit Hilfe des
Hinweis:
Bei laufender Wiedergabe ist ein Umschalten zwischen
CD und SACD Spur nicht möglich. Stoppen Sie vor dem
Umschalten zuerst die Disk.
Taster (ggf. mehrfach), bis
Tasters starten.
Kompatibilität mit bespielbaren Medien
Der SACD 1260 R kann bespielbare (CD-R) und wiederbeschreibbare (CD/RW) Disks abspielen (siehe Technische Daten), die dem allgemeinen Standard für CD
Audio entsprechen.
Auf Grund der unübersehbar großen Menge unterschiedlicher Disk-Rohlinge, Disk-Recorder (Brenner) und
Brennsoftware kann eine allgemeine Kompatibilitätsgarantie nicht gegeben werden.
Falls Kompatibilitätsprobleme auftreten, empfehlen wir
andere Disk-Rohlinge und / oder einen anderen Brenner
und eine andere Software zu verwenden.
14
Page 15
Installation
Inbetriebnahme
Sicherheitshinweise
In diesem Kapitel werden alle Dinge von grundsätzlicher Bedeutung für die Aufstellung und Inbetriebnahme beschrieben,
die nicht für den täglichen Umgang mit dem Gerät relevant sind, die aber trotzdem vor dem ersten Gebrauch gelesen
und beachtet werden sollten.
15
Page 16
Anschlusselemente
STEREO OUT
Der analoge Ausgang des CD / SACD-Players liefert
analoge Stereo-Ausgangssignale mit festem Pegel. Er ist
für den Anschluss an einen Vorverstärker, Vollverstärker
oder Receiver ausgelegt und kann an jeden normalen
Stereoverstärker angeschlossen werden.
WIDE
Schalter für das analoge Ausgangsfilter des
SACD 1260 R. Hier kann die Frequenzbandbreitenumschaltung (Schalter 'WIDE' an der Front) außer Betrieb
gesetzt werden, sofern Ihr Verstärker sehr hohe Audio
Signalfrequenzen oberhalb 100 KHz nicht verarbeiten
kann. Ist Ihr Verstärker für sehr hohe Audiofrequenzen
über 100 KHz geeignet, können Sie die Stellung Wide
wählen. Sie können dann mit dem Taster
Front die Filterbandbreite nach Wunsch und nach
Musikmaterial frei auswählen.
Achtung!
Falls Sie nicht sicher sind, ob Ihr Verstärker für Frequenzen oberhalb 100 KHz geeignet ist, sollten Sie aus
Sicherheitsgründen und um Ihren Verstärker nicht zu
gefährden, die Stellung 'WIDE DISABLE' wählen!
an der
Hinweis:
Für alle Verstärker kann der Schalter in Stellung
'WIDE ENABLE' gestellt und so die Bandbreitenumschaltung genutzt werden.
DIGITAL OUT
Optischer Digitalausgang zum Anschluss eines Ver-
stärkers oder Recorders mit optischem Digitaleingang.
Coaxialer Digitalausgang zum Anschluss eines Verstärkers oder Recorders mit coaxialem Digitaleingang.
Verwenden Sie bitte ausschließlich hochwertiges
75 Ω-Kabel mit Cinch-Steckverbindern.
RC-IN
RC-Eingangsbuchse für den Anschluss an einen
-Verstärker mit RC-Steuerung oder den Anschluss
des E2000 (* optionales Zubehör).
R
Steuereingangs- / Steuerausgangsbuchsen für
R
Beide Buchsen sind gleichwertig
beiden Buchsen dient als Eingang, die andere ist dann
als Ausgang zum nächsten R
Steueranschluss zur Fernsteuerung des SACD 1260 R
und zur Integration in vernetzte Multimedia-Anlagen.
LINK
LINK
–System:
RS 232 Anschluss
- eine beliebige der
LINK
Gerät zu verwenden.
Hinweis:
RS 232 Protokoll und Befehlsliste stehen auf
www.taelektroakustik.de zum Download bereit.
Netzeingang
In diese Buchse wird das Netzkabel eingesteckt. Zum
korrekten Netzanschluss beachten Sie bitte die Hinweise
in dem Kapitel 'Installation, Inbetriebnahme, Sicher-
heitshinweise'.
16
Page 17
Aufstellung des Gerätes
Packen Sie den SACD 1260 R vorsichtig aus und heben
Sie die Originalverpackung sorgfältig auf. Der Karton und
das Verpackungsmaterial sind speziell für dieses Gerät
konzipiert und bei späteren Transporten ein sicherer
Behälter. Bitte beachten Sie unbedingt die Sicherheitshinweise dieser Anleitung.
War das Gerät größerer Kälte ausgesetzt (z. B. beim
Transport), so ist mit der Inbetriebnahme zu warten, bis
sich das Gerät auf Raumtemperatur aufgewärmt hat und
das Kondenswasser restlos verdunstet ist.
Vor der Aufstellung des Gerätes auf empfindlichen
Flächen sollte ggf. an einer nicht sichtbaren Stelle die
Verträglichkeit des Lackes mit den Gerätefüßen überprüft
werden. Evtl. muss eine Zwischenlage verwendet
werden.
Beim Einbau in Regale oder Schränke ist dafür zu
sorgen, dass durch eine ausreichende Luftzirkulation die
Wärme des Gerätes abgeführt werden kann. Aus diesem
Grund muss sowohl neben als auch hinter den Geräten
mindestens 10 cm freier Raum zur Verfügung stehen.
Über dem obersten Gerät muss ebenfalls ein Abstand
von 10 cm zum nächsten Schrank- oder Regalboden
eingehalten werden.
Das Gerät ist waagerecht auf einer festen, ebenen Unterlage aufzustellen. Bei Aufstellung auf Resonanzdämpfern oder Entkopplungsgliedern ist darauf zu
achten, dass die Standsicherheit des Gerätes nicht beeinträchtigt wird.
Die Aufstellung darf nur an einem gut belüfteten, trockenen Ort erfolgen, wobei direkte Sonneneinstrahlung und
die Nähe von Heizkörpern zu vermeiden sind. Das Gerät
darf nicht in der Nähe von wärmeproduzierenden,
wärmeempfindlichen oder leicht brennbaren Gegenständen bzw. Geräten aufgestellt werden.
Der SACD darf keinesfalls zwischen wärmeproduzierenden Geräten wie Vollverstärkern (PA), Endstufen oder
Surround-Decodern (DD) aufgestellt werden!
DD
SACD
PA
Der SACD sollte nicht auf einen Verstärker, der sehr heiß
werden kann, gestellt werden. Entweder stellt man ihn
unter einen Verstärker oder auf einen Tuner, Vorverstärker, etc.
Am Besten wird der SACD neben solchen Geräten
betrieben.
'R'-Geräte führen einen Teil ihrer Wärme über den
Deckel ab. Deshalb müssen Fremdgeräte eine Fußhöhe
von mindestens 2 cm aufweisen, wenn sie auf einem
-Gerät der 'R'-Serie positioniert werden.
Ein Wärmestau beeinträchtigt die
Lebensdauer des Gerätes und ist eine
Gefahrenquelle!
Mechanische Entkopplung
Die Standfläche und der Untergrund, auf dem hochwertige HiFi-Geräte aufgestellt werden, haben einen
nicht zu unterschätzenden Einfluss auf die erreichbare
Klangqualität. Die Standfläche sollte möglichst schwer,
stabil, hart und eben sein. Das Gerät wird mit den neuentwickelten -Kegel-Absorberfüßen ausgeliefert.
Diese Füße erreichen durch ihre inneren Dämpfungseigenschaften eine sehr gute Entkopplung des Gerätes
vom Untergrund.
Hinweis:
Durch Hinein- und Herausdrehen der -Kegel-Absorberfüße kann ein optimaler Höhenausgleich bei Unebenheiten des Untergrundes erreicht werden.
Das Gerät muss so justiert sein, dass es in allen
Richtungen waagerecht steht. Alle Füße müssen einen
festen Kontakt zum Untergrund haben; das Gerät darf
nicht 'kippeln'!
17
Page 18
Hinweise zum Anschluss
Verkabelung
Lautsprecher- und Signalkabel
• Verkabelungsdiagramme finden Sie auf den folgenden
Seiten.
• Stellen Sie alle Verbindungen entsprechend dieser
Diagramme her.
• Stecken Sie alle Stecker fest in die Buchsen ein.
Lockere Steckverbindungen können Brummen oder
andere Störgeräusche verursachen.
• Nehmen Sie auch am Verstärker bzw. –Receiver die
nötigen Einstellungen vor.
• Verlegen Sie Netz- oder Lautsprecherkabel sowie das
R
LINK
-Kabel möglichst entfernt von Ton- und Anten-
nenleitungen.
• Schließen Sie das Gerät bitte mit dem beiliegendem
Netzkabel an eine entsprechende, vorschriftsmäßig
geerdete Steckdose an.
• Zur Erreichung des maximalen Störabstandes sollte der
Netzstecker so in die Netzsteckdose gesteckt werden,
dass die Phase an dem Kontakt der Netzeingangsbuchse angeschlossen wird, der mit einem Punkt ()
gekennzeichnet ist. Die Phase der Netzsteckdose kann
mit einem dafür geeigneten Messgerät ermittelt
werden. Wenden Sie sich bitte an Ihren Fachhändler.
Wir empfehlen die Verwendung der konfektionierten
–Netzkabel 'POWER LINE' in Kombination mit der
Netzsteckdosenleiste 'POWER BAR', die mit Phasenindikator ausgestattet ist.
Nachdem die Anlage vollständig verkabelt ist, stellen Sie
bitte den Lautstärkeregler auf eine sehr geringe Lautstärke und schalten Sie die Anlage ein.
Das Display des SACD 1260 R sollte nun aufleuchten
und das Gerät kann bedient werden.
Legen Sie eine Audio-CD ein und starten Sie die
Wiedergabe durch Drücken des
Nach Umschalten des Verstärkers auf die Hörquelle 'CD'
und Einschalten des benutzten Lautsprecherausganges
sollte die CD hörbar werden.
Falls bei der Inbetriebnahme des Gerätes Probleme
auftreten sollten, haben diese oftmals einfache Ursachen, die leicht zu beheben sind. Lesen Sie dazu das
Kapitel 'Betriebsstörungen' dieser Betriebsanleitung.
-Tasters.
Die verwendeten Lautsprecher- und Signalkabel haben
einen nicht zu unterschätzenden Einfluss auf die Wiedergabequalität der Gesamtanlage. empfiehlt daher die
Verwendung hochwertiger Kabel und Steckverbinder.
In unserem Zubehörprogramm finden Sie eine Reihe
exzellenter Kabel und Stecker, die in ihren Eigenschaften
auf unsere Lautsprecher und Elektronikkomponenten
abgestimmt sind und hervorragend mit diesen harmonieren.
Für schwierige und beengte Aufstellungsbedingungen
finden Sie im Zubehör auch Kabel in Sonderlängen
und Sonderstecker (z. B. in abgewinkelter Form), mit
deren Hilfe sich fast jedes Anschluss- und Aufstellungsproblem lösen lässt.
Netzkabel und Netzfilter
Über die Netzstromversorgung gelangt nicht nur die
notwendige Betriebsenergie zu Ihren Geräten, sondern
oft auch Störungen von entfernten Geräten, Funk- und
Computeranlagen.
Um elektromagnetische Störungen von den Geräten fern
zu halten, bietet unser Zubehörprogramm das speziell
abgeschirmte Netzkabel 'POWER FOUR', das konfektionierte Netzkabel mit Mantelkernfiltern 'POWER LINE'
und die Netzfilterleiste 'POWER BAR'. Mit diesem Zubehör kann die Wiedergabequalität unserer Geräte in vielen
Fällen nochmals gesteigert werden.
Zu allen Fragen rund um die Verkabelung berät Sie gern
Ihr Fachhändler kompetent, umfassend und unverbindlich. Gern senden wir Ihnen auch unser umfangreiches Informationsmaterial zu diesem Thema.
18
Page 19
Wird der SACD 1260 R außerhalb einer -Systemanlage betrieben, so muss der Fernbedienungsempfänger E 2000 (optionales Zubehör) an die
RC-IN-Buchse angeschlossen werden, um das Gerät
fernbedienen zu können.
Anschluss-Schema 1: SACD 1260 R am PA 1530 R
Der Player wird mit der Fernbedienung durch Drücken
des Quellenwahltasters
eingeschaltet.
* optionales Zubehör
19
Page 20
Anschluss-Schema 2: SACD 1260 R an einem Fremdverstärker
* optionales Zubehör
20
Page 21
Sicherheitshinweise
Alle in diesem Gerät verwendeten Bauteile entsprechen
den geltenden deutschen und europäischen Sicherheitsnormen und –standards.
Eine genaue Qualitätsprüfung aller Materialien, die
sorgfältige Produktion, sowie die vollautomatische,
rechnergesteuerte Endkontrolle eines jeden Gerätes
gewährleisten die hohe Produktqualität und die Einhaltung aller Spezifikationen.
Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt
diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise
genau befolgen.
Das Gerät ist so aufzustellen, dass eine Berührung sämtlicher Geräteanschlüsse (insbesondere durch Kinder)
ausgeschlossen ist. Die Hinweise und Angaben im
Kapitel 'Installation, Inbetriebnahme, Sicherheits-
hinweise' sind unbedingt zu beachten.
Die für das Gerät erforderliche Stromversorgung ist dem
Aufdruck an der Netzgerätebuchse zu entnehmen. An
andere Stromversorgungen darf das Gerät nicht angeschlossen werden. Bei längerer Nichtbenutzung sollte
der Netzstecker des Gerätes aus der Steckdose gezogen
werden.
Netzkabel müssen so verlegt werden, dass keine Gefahr
der Beschädigung (z. B. durch Trittbelastung oder durch
Möbelstücke) besteht. Besondere Vorsicht ist dabei an
den Steckern, Verteilern und an den Anschlussstellen
des Gerätes geboten.
Durch die Lüftungsschlitze dürfen keine Flüssigkeiten
oder Fremdkörper in das Gerät gelangen. Im Inneren
führt das Gerät Netzspannung, es besteht die Gefahr
eines tödlichen elektrischen Schlages.
Schützen Sie das Gerät vor Tropf- und Spritzwasser und
stellen Sie keine Blumenvasen oder andere Gefäße mit
Flüssigkeiten auf das Gerät.
Auf den Netzstecker darf keine übermäßige Krafteinwirkung ausgeübt werden.
Achtung!
Der Netztaster ist kein Netztrenner. Auch wenn
die Leuchtdiode ausgeschaltet ist, sind Teile
des Gerätes mit der Netzspannung verbunden.
Wenn das Gerät längere Zeit nicht benutzt wird,
ist es vorteilhaft, das Gerät vom Netz zu
trennen. Dazu muss der Netzstecker gezogen
werden.
Wie alle Elektrogeräte so sollte auch dieses Gerät nicht
unbeaufsichtigt betrieben werden. Es ist darauf zu
achten, dass es für kleine Kinder unerreichbar ist.
ACHTUNG ! LEBENSGEFAHR !
Reparaturen und das Auswechseln von Sicherungen sind
von einer autorisierten Fachwerkstatt durchzuführen.
Außer den in der Betriebsanleitung beschriebenen
Handgriffen dürfen vom Benutzer keinerlei Arbeiten am
Gerät vorgenommen werden.
Bei Beschädigungen oder bei Verdacht auf eine nicht
ordnungsgemäße Funktion des Gerätes sollte sofort der
Netzstecker gezogen und das Gerät zur Überprüfung in
eine autorisierte Fachwerkstatt gegeben werden.
Überspannungen im Stromversorgungsnetz, dem Kabelnetz oder auf Antennenanlagen, wie sie z. B. bei Gewittern (Blitzschlag) oder statischen Entladungen auftreten können, stellen eine Gefährdung für das Gerät dar.
Spezielle Vorschaltgeräte, wie Überspannungsprotektoren oder die 'Power Bar' Netzanschlussleiste,
bieten einen gewissen Schutz vor Gerätebeschädigungen aus o. g. Gründen.
Eine absolute Sicherheit vor Beschädigung durch Überspannungen kann aber nur eine vollständige Trennung
des Gerätes vom Netz und den Antennenanlagen gewährleisten.
Ziehen Sie zur Trennung sämtliche Netz- und Antennenstecker Ihrer HiFi Anlage bei Überspannungsgefahr (z. B.
bei heraufziehenden Gewittern) aus den Steckdosen.
Sämtliche Netzversorgungs- und Antennenanlagen an
die das Gerät angeschlossen wird, müssen den geltenden Bestimmungen entsprechen und fachgerecht von
einem zugelassenen Installationsbetrieb ausgeführt sein.
Das Gerät darf nur vom qualifizierten
Fachmann geöffnet werden.
Hinweis:
Viele Versicherungsgesellschaften bieten im Rahmen der
Hausratversicherung eine Blitzschutzversicherung für
Elektrogeräte an.
21
Page 22
Bestimmungsgemäßer Gebrauch
Das Gerät ist ausschließlich zur Ton- und / oder Bildwiedergabe im Heimbereich in trockenen Räumen unter
Berücksichtigung aller in dieser Anleitung gemachten
Angaben bestimmt.
Bei allen anderen Einsatzzwecken, insbesondere in
medizinischen oder sicherheitsrelevanten Bereichen, ist
vorher die Zulassung und Eignung des Gerätes für
diesen Einsatz mit dem Hersteller abzuklären und schriftlich genehmigen zu lassen.
Geräte mit Rundfunk- oder Fernsehempfangsteilen
dürfen im Rahmen der gültigen 'Allgemeingenehmi-
gung für Ton- und Fernseh- Rundfunkempfänger',
veröffentlicht im Amtsblatt des Bundesministers für Post
und Telekommunikation, in der Bundesrepublik
Deutschland betrieben werden. Mit einem solchen Gerät
dürfen nur Aussendungen empfangen oder wiedergegeben werden, die für die Allgemeinheit bestimmt sind.
Der Empfang oder die Wiedergabe anderer Aussendungen (z. B. des Polizei- oder Mobilfunks) ist nicht
gestattet.
Für die spätere Entsorgung dieses Produkts
stehen örtliche Sammelstellen für
Elektroschrott zur Verfügung.

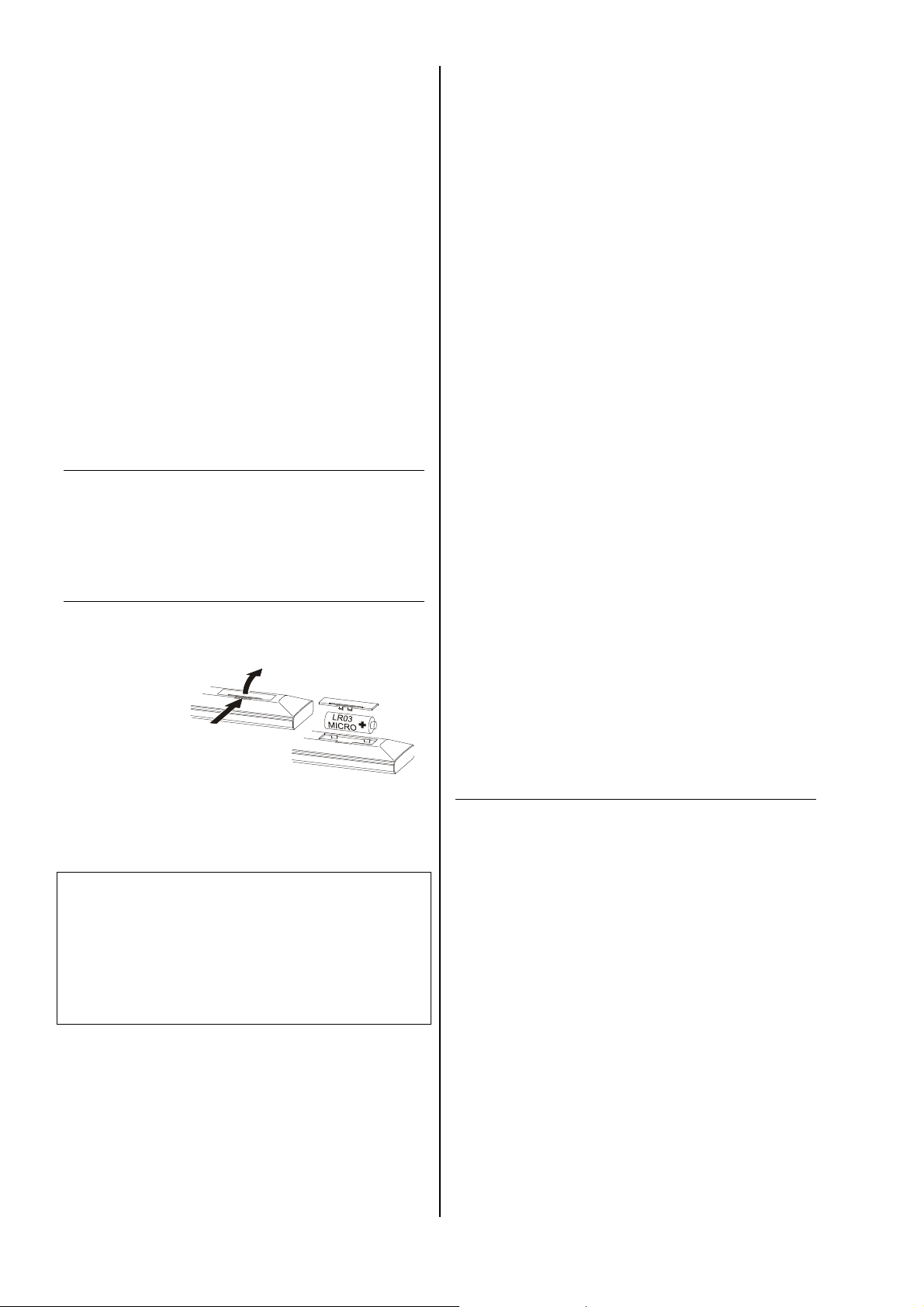

Batteriewechsel:
Um die Abdeckung des
Batteriefachs zu
öffnen, lösen Sie
die Arretierung
durch Eindrücken
und heben die
Abdeckung an.
Legen Sie neue Batterien vom Typ LR 03 (MICRO) gemäß der Kennzeichnung ins Batteriefach ein. Bitte
achten Sie darauf, dass grundsätzlich immer alle
Batterien erneuert werden.
Hinweis zur Entsorgung der gebrauchten
Batterien:
Gebrauchte Batterien dürfen nicht über den Hausmüll
entsorgt werden! Sie sind gemäß Batterieverordnung
(BattVO) an den Verkäufer (Fachhandel) oder an die
Stadt zurückzugeben, um sie einer schadlosen Verwertung oder Beseitigung zuzuführen. Die Städte stellen
hierfür Sammelbehälter zur Verfügung und/oder nehmen
Altbatterien an Sammelfahrzeugen an.
Gerätezulassung und Konformität mit
EG-Richtlinien
Das Gerät entspricht im Originalzustand allen derzeit
gültigen deutschen und europäischen Vorschriften. Es ist
zum bestimmungsgemäßen Gebrauch in der EG zugelassen.
Durch das am Gerät befindliche Zeichen erklärt
die Konformität mit den EG-Richtlinien RL 89/336/EWG,
geändert durch RL 91/263/EWG und RL 93/68/EWG
sowie RL 73/23/EWG, geändert durch RL 93/68/EWG
und den daraus abgeleiteten nationalen Gesetzen.
Die unveränderte, unverfälschte Werksseriennummer
muss außen am Gerät vorhanden und gut lesbar sein!
Die Seriennummer ist Bestandteil unserer Konformitätserklärung und damit der Betriebszulassung des Gerätes!
Seriennummern am Gerät und in den original
Begleitpapieren (insbesondere den Kontroll- und
Garantiezertifikaten) dürfen nicht entfernt oder verändert
werden und müssen übereinstimmen.
Bei Verstoß gegen diese Bestimmungen gilt die Konformitätszusage von als widerrufen und ein Betrieb
des Gerätes innerhalb der EG ist untersagt und aufgrund
geltender EG und nationaler Gesetze unter Strafandrohung verboten.
Durch Umbauten am Gerät oder durch Reparaturen oder
sonstige Eingriffe von nicht von autorisierten Werkstätten oder sonstigen Dritten verliert das Gerät seine
Zulassung und Betriebserlaubnis.
An das Gerät dürfen nur original Zubehörteile oder
solche Zusatzgeräte angeschlossen werden, die ihrerseits zugelassen sind und allen geltenden gesetzlichen
Vorschriften genügen.
Auch mit Zusatzgeräten oder als Teil einer Anlage darf
das Gerät nur zu den im Abschnitt 'Bestimmungs-
gemäßer Gebrauch' genannten Anwendungen einge-
setzt werden.
Pflege des Gerätes:
Vor Reinigungsarbeiten am Gerät ist der Netzstecker zu
ziehen.
Die Oberflächen des Gerätes sollten zur Reinigung nur
mit einem weichen, trockenen Tuch abgewischt werden.
Verwenden Sie keine scharfen Reinigungs- oder
Lösungsmittel!
Vor der Wiederinbetriebnahme muss sichergestellt sein,
dass keine Kurzschlüsse an den Anschlussstellen bestehen und dass alle Anschlüsse ordnungsgemäß sind.
22
Page 23
Begriffserläuterungen und Wissenswertes
CD
Eine Compact-Disc (CD) ist ein digitaler Datenträger, bei
dessen Handhabung einige Regeln zu beachten sind:
• Die Oberfläche einer CD darf nur mit
einem weichen, trockenen Tuch gereinigt werden. Wischen Sie gradlinig
von der Mitte zum Rand hin sauber.
• Keinesfalls darf zur Reinigung Benzin,
Verdünnung, Schallplattenreiniger o. ä. verwendet
werden.
• CDs müssen vorsichtig behandelt werden, um grobe
Beschädigungen der Oberfläche zu vermeiden. Stark
verkratzte Oberflächen, Beschriftungen oder das Aufkleben von Etiketten können dazu führen, dass die CD
nicht mehr gelesen wird.
• CDs sollten weder erwärmt noch gebogen werden.
Wählen Sie also einen Aufbewahrungsort, der diesen
Anforderungen entspricht.
DSP (Digitaler Signal Prozessor)
Im SACD 1260 R wird ein frei programmierbarer Signalprozessor eingesetzt. Ein DSP kann digitale Signale
beliebig bearbeiten; deshalb wird ein besseres Oversampling erreicht, als dies mit herkömmlichen StandardBausteinen möglich wäre.
SINGLE CD
Eine Single CD ist eine CD mit einem kleineren Durchmesser und entsprechend kürzerer Abspielzeit. Der
SACD 1260 R ist in der Lage, Single CDs abzuspielen.
Zum Einlegen einer Single CD befindet sich in der
Schublade des Gerätes eine kreisförmige Vertiefung.
TOC
Internes Inhaltsverzeichnis (TABLE OF CONTENT) einer
CD.
Ist der TOC-Bereich einer CD durch Beschädigungen,
Kratzer etc. unleserlich, so ist damit die gesamte CD
unbrauchbar.
TRACK
Track ist eine andere Bezeichnung für einen Titel der CD.
Die Tracks und ihre Spieldauer sind auf der CD-Hülle
angegeben.
23
Page 24
Technische Beschreibung
OVERSAMPLING (OVS)
Auf CD sind Audiodaten mit einer Abtastrate von 44.1 kHz
gespeichert – d. h. für jede Sekunde Musik stehen 44100
Abtastwerte pro Kanal zur Verfügung. Im SACD 1260 R
werden die von der CD gelesenen Audiodaten, bevor sie im
D/A Wandler in analoge Musiksignale zurück verwandelt
werden, zunächst auf eine höhere Abtastrate (352,8 kHz)
„hochgerechnet“. Durch dieses Verfahren wird dem Wandler
ein sehr viel besseres, feiner abgestuftes Signal zur Verfügung gestellt, das dann auch entsprechend genauer gewandelt werden kann. Die Abtastratenerhöhung ist ein rechnerischer Prozess, für den es eine ganze Reihe unterschiedlicher mathematischer Verfahren gibt. In fast allen
digitalen Audiogeräten, die die Vorteile der digitalen Abtastratenerhöhung (oftmals als „Oversampling“ oder auch
„Upsampling“ bezeichnet) nutzen, wird zu diesem Zwecke
das sogenannte FIR-Filterverfahren eingesetzt. Bei
wird seit nun über zehn Jahren daran geforscht, den
Prozess der Abtastratenerhöhung weiter zu verbessern,
denn das FIR Standardverfahren hat neben seinen unbestreitbaren Vorteilen auch einen Nachteil: es fügt impulsartigen Musiksignalen kleine Vor- und Nachschwinger hinzu.
Bei wurden nun mathematische Verfahren entwickelt
(sogenannte Bezier-Polynom-Interpolatoren), die diese
Nachteile nicht haben. Sie klingen daher nochmals besser
und natürlicher als das gebräuchliche Standardverfahren.
Da die von uns eingesetzten Rechenverfahren wesentlich
aufwändiger und komplexer sind als das Standardverfahren,
kommt im SACD 1260 R ein leistungsfähiger digitaler
Signalprozessor (DSP) zum Einsatz, der mit höchster
Präzision (56 Bit) und nach speziellen Rechenalgorithmen die Abtastratenerhöhung vornimmt.
Der von uns eingesetzte frei programmierbare DSP ist in
der Lage, die Abtastratenerhöhung nach beliebigen Rechenverfahren durchzuführen. Wir haben daher im
SACD 1260 R neben dem reinen Bezierverfahren
(OVS 3) noch ein etwas abgewandeltes Bezier-Verfahren
(OVS 2) sowie zwei Varianten des Standardverfahrens
(Standard OVS FIR Filter und OVS 1) realisiert. Nähere
Erläuterungen zu den verschiedenen Verfahren finden
Sie im nachfolgenden Abschnitt. Sie können zwischen
den unterschiedlichen Algorithmen mit Hilfe des
Tasters umschalten und selbst entscheiden, welchem der
Ansätze Sie den Vorzug geben.
Standard OVS FIR Filter
Das lange FIR Filter ist das Standard Oversamplingverfahren der Digitaltechnik mit extrem linearem Frequenzgang, sehr hoher Sperrdämpfung, linearer Phase und
konstanter Gruppenlaufzeit. Nachteilig sind die dem
Signal hinzugefügten Vor- und Nachschwinger. Durch
diese „Zeitbereichsfehler“ verliert das Musiksignal an
Natürlichkeit, Dynamik und Präzision. Die räumliche
Ortbarkeit nimmt ab.
-
OVS 1 (kurzes FIR-Filter)
Durch Kürzung der Filterlänge (geringere Koeffizientenzahl) werden die Zeitbereichsfehler verringert. Allerdings
nimmt auch die Linearität des Frequenzgangs etwas ab
und die Sperrdämpfung sinkt.
Frequenzgang und Einschwingverhalten des kurzen
FIR-Filters
OVS 2 (Bezier-Interpolator plus IIR-Filter)
Bei diesem Verfahren wird ein idealer Bezier-Interpolator
mit einem sogenannten IIR Filter kombiniert. Die problematischen Vorschwinger des FIR Verfahrens werden
eliminiert. Dieses Verfahren produziert ein sehr „analoges“ Systemverhalten. Es gleicht klanglich und messtechnisch guten analogen Plattenspielern.
Frequenzgang und Einschwingverhalten des BezierInterpolators plus IIR-Filter
OVS 3 (reiner Bezier-Interpolator)
Dieses Verfahren liefert eine perfekte Rekonstruktion des
ursprünglichen Musiksignals. Es weist keinerlei Vor- oder
Nachschwinger auf und ist frei von jeglichen Verfälschungen des zeitlichen Verlaufs des Originalsignals.
Klanglich überzeugt dieses Verfahren durch Natürlichkeit,
hohe Dynamik und Präzision. Auf Grund seiner klanglichen Vorzüge ist dieses Verfahren die von uns vorgesehene Grundeinstellung des SACD 1260 R.
Frequenzgang und Einschwingverhalten des BezierInterpolators
Frequenzgang und Einschwingverhalten des langen FIRFilters
24
Page 25
Betriebsstörungen
Viele Betriebsstörungen haben eine einfache Ursache,
die sich leicht beheben lässt. Im folgenden Abschnitt sind
einige mögliche Störungen sowie Maßnahmen zu deren
Behebung aufgeführt.
Sollte sich eine aufgetretene Störung durch diese Hinweise nicht beheben lassen, so ziehen Sie bitte umgehend den Netzstecker und wenden sich an eine autorisierte -Fachwerkstatt.
Störung: Gerät schaltet nicht ein (Leuchtdiode
bleibt dunkel).
Ursache:
Abhilfe:
Störung: Das Gerät reagiert nicht auf Tasterbe-
Ursache:
Abhilfe: Geräte-Reset durchführen: Dazu den
Störung: Gerät reagiert korrekt auf Bedienung
Ursache 1:
Abhilfe:
Ursache 2: R
Abhilfe:
Ursache 3:
Abhilfe:
Netzkabel nicht richtig angeschlossen.
Überprüfen und fest einstecken.
tätigung.
Statische Entladungen oder starke Störimpulse (z. B. Blitzschläge) haben den
Inhalt des Prozessorspeichers verändert.
Netzstecker ziehen und nach ca.
30 Sekunden wieder einstecken. Gerät
wieder einschalten.
über die Gerätetaster, lässt sich aber
nicht über einen Vor- / Vollverstärker
oder Receiver der 'R'-Serie
fernbedienen.
Falsch eingesetzte bzw. verbrauchte
Batterien in der Fernbedienung.
Batterien korrekt einsetzen bzw. durch
neue ersetzen.
LINK
- bzw. RC-Stecker nicht richtig in die
R
LINK
- bzw. RC-Buchse des Gerätes
eingesteckt.
Verbindungen gemäß Anschlussschema
herstellen; Stecker fest einstecken.
Kein Sichtkontakt zwischen Fernbedienungssender und Fernbedienungsempfänger des Vor- / Vollverstärkers bzw.
Receivers der 'R'-Anlage.
Direkten Sichtkontakt zum Fernbedienungs-Sender herstellen (Glastüren
können stören).
Maximaler Abstand zwischen Fernbedienungssender und –empfänger ca.
8 Meter.
Den Empfänger so positionieren, dass er
weder direktem Sonnenlicht noch zu heller
Beleuchtung ausgesetzt ist. Leuchtstofflampen und Energiesparlampen wirken
sich besonders störend aus.
Ursache 4:
Am Vor- / Vollverstärker bzw. Receiver ist
der CD-Player nicht als aktuelle Hörquelle
gewählt, d. h. die Steuerbefehle der Fernbedienung werden nicht zum CD-Player,
sondern zu einem anderen Gerät der 'R'Anlage geleitet.
Abhilfe:
Taster
der Fernbedienung
drücken und Bedienung erneut versuchen.
Ursache 5:
Die Fernbedienungs-Adresse des CDPlayers (CD) stimmt nicht mit den gewählten
Audio-Eingangsbuchsen des Vor- / Vollverstärkers oder Receivers überein.
Abhilfe: Den SACD 1260 R an den richtigen
Eingang anschließen.
Störung: Lautes Brummen aus den Laut-
sprechern.
Ursache:
Schlechter Kontakt der Cinch-Stecker
oder ein defektes Cinchkabel.
Abhilfe:
Überprüfen Sie bitte genau alle Steckverbindungen und Verbindungskabel.
Störung: Kein Ton oder verzerrter Ton.
Ursache:
Audio-Verbindung zum Verstärker bzw.
Fernsehgerät nicht korrekt.
Abhilfe:
Verbindungen gemäß Anschlussschema
herstellen; Stecker fest einstecken. Zum
Überprüfen des Verstärkers eine andere
Hörquelle wählen.
Störung: Kein Tonsignal über den Digitalaus-
gang.
Ursache 1:
Digitalstecker nicht richtig in die Digital-Ausgangsbuchse des Gerätes eingesteckt.
Abhilfe:
Verbindungen gemäß Anschlussschema
herstellen; Stecker fest einstecken.
Ursache 2:
Das Datenformat des gewählten AudioKanals (z. B. Dolby Digital oder DTS) wird
von dem angeschlossenen Decoder nicht
erkannt.
Abhilfe:
Verwenden Sie einen Decoder, der die
Datenformate unterstützt.
Störung: Keine Anzeige auf dem Display.
Ursache:
Abhilfe:
Das Display ist abgeschaltet.
Schalten Sie das Display mit dem Taster
wieder ein.
25
Page 26
Störung: Nach dem Schließen der Schublade
lässt sich die Disc nicht abspielen.
Ursache 1:
Abhilfe:
Disc nicht richtig eingelegt.
Disc zentrisch einlegen, die Beschriftung
weist nach oben.
Ursache 2:
Abhilfe:
Disc verschmutzt.
Disc mit einem weichen Lappen vorsichtig
von der Mitte zum Rand hin reinigen und
erneut einlegen.
Ursache 3:
Beschädigung der Disc im Bereich des
Inhaltsverzeichnisses (TOC). Disc ist
unbrauchbar.
Abhilfe:
Ursache 4:
Keine Abhilfe möglich.
Gerät war stark abgekühlt (z. B. nach
Transport) und es hat sich Kondenswasser auf der Optik des Laserabtasters
gebildet.
Abhilfe:
Gerät ca. 1 Stunde an einem warmen, gut
belüfteten Ort aufwärmen lassen.
Störung: Disc Wiedergabe setzt aus oder
'springt'.
Ursache:
Abhilfe:
Disc ist verschmutzt oder beschädigt.
Disc reinigen. Beschädigungen lassen
sich nicht beseitigen!
Störung:
Außerhalb einer -Systemanlage
reagiert das Gerät nicht auf Fernbedienung oder es lässt sich fernbedient
nicht einschalten.
Störung:
'
overheat
overheat
overheatoverheat
' Anzeige, die Wiedergabe
stoppt.
Ursache:
Gerät überhitzt durch zu geringe Luftzufuhr.
Abhilfe:
Aufstellung so verändern, dass ausreichend Kühlluft an das Gerät gelangen
kann. Achten Sie darauf, dass Sie den
SACD nicht auf einem Verstärker oder auf
ein anderes heißes Gerät stellen.
Störung: Kein Umschalten auf MCH möglich.
Ursache:
Abhilfe:
Disk enthält keine MCH Spur.
Keine Abhilfe möglich, die Disk kann nur
im Stereo wiedergegeben werden.
Störung: Der 'WIDE'-Modus lässt sich nicht ein-
schalten.
Ursache: Schalter 'WIDE' an der Geräterückseite
auf Pos. 'Disable' gestellt.
Abhilfe: Stellung 'Enable' wählen.
Ursache: Fernbedienungsempfänger E 2000 nicht
angeschlossen.
Abhilfe: Fernbedienungsempfänger E 2000 gemäß
Anschluss-Schema 3 anschließen. Zum
Einschalten den Quellenwahltaster der
Fernbedienung antippen
).
(bzw.
26
Page 27
English
27
Page 28
Welcome.
We are delighted that you have decided to purchase a product. With your new SACD 1260 R you have acquired a
top-quality piece of equipment which has been designed and developed with the wishes of the audiophile music lover as
absolute top priority.
Our innovative approach to solving problems, solid and carefully thought out construction, and the highest quality
materials ensure that this unit will satisfy your greatest demands and requirements over a period of many years.
Thorough quality checking of all materials, painstaking production by highly qualified staff, and a fully automatic,
computer-controlled final quality control process guarantee a product of high quality which meets the specification in full.
In our production system we avoid the use of all environmentally harmful and potentially injurious substances, such as
chlorine-based solvents and CFCs.
Moreover we avoid the use of plastics (especially PVC) as a constructional element wherever possible. Instead we rely
upon metals and other non-harmful materials which on the one hand are recyclable and on the other offer very good
electrical shielding characteristics.
Our insistence on solid all-metal cases eliminates the problem of adverse effects on sound quality caused by external
sources of interference. This also ensures that the electro-magnetic radiation (electro-smog) caused by our equipment is
effectively shielded, reducing it to an absolute minimum.
The SACD1260R CD / SACD player is a device for playback of digital audio media conforming to the CDDA (Compact
Disc Digital Audio) or to the SACD (Super Audio CD) standard.
Additionally CD-R and CD/RW discs can be played.
Media compatible with this device are labelled with one or more of the following logos:
This device is equipped with digital audio outputs which can be connected to digital amplifiers or recorders.
A range of high-quality cables and connectors is available as accessories for this unit, as well as specially designed
furniture matching the player‘s design.
Please accept our thanks for your faith in us; we wish you many hours of pleasure with your SACD 1260 R.
This product complies with the Low Voltage Directive (73/23/EEC), EMV Directives (89/336/EEC, 92/31/EEC) and CE
Marking Directive (93/68/EEC).
elektroakustik GmbH & Co KG
All components used in this device satisfy the currently valid German and European safety norms and
standards. In the interests of your own safety please read right through these operating instructions, paying
particular attention to the safety notes and the instructions for setting up and operating the equipment.
28
Page 29
IMPORTANT! CAUTION!
CAUTION:
VORSICHT:
ATTENTION:
DANGER:
This product contains a laser diode of higher class than 1. To ensure continued safety, do not remove any covers or
attempt to gain access to the inside of the product.
Refer all servicing to qualified personnel.
The following caution label appear on your device:
Rear panel
CLASS 1
LASER PRODUCT
On the inner protective housing of the disc mechanism
VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN.
AVOID EXPOSURE TO BEAM
SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG,
WENN ABDECKUNG GEÖFFNET NICHT DEM STRAHL AUSSETZEN
RAYONNEMENT LASER VISIBLE ET INVISIBLE EN CAS
D'OUVERTURE EXPOSITION DANGEREUSE AU FAISCEAU
VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN.
AVOID DIRECT EXPOSURE TO BEAM
29
Page 30
30
Page 31
Contents
Operating the unit
Front panel controls ....................................................................................................................... 32
Remote control of the SACD 1260 R ............................................................................................. 34
Operating the SACD 1260 R .......................................................................................................... 36
Creating a MEMO program ............................................................................................................ 37
Listening to SACD, Compatibility with recordable media ............................................................... 38
Installation, using the unit for the first time
Back panel connections ................................................................................................................. 40
Setting up the player ...................................................................................................................... 41
Wiring ............................................................................................................................................. 42
Wiring diagrams
• SACD 1260 R connected to PA 1530 R ..................................................................................... 43
• SACD 1260 R connected to a non- amplifier ....................................................................... 44
Safety notes ................................................................................................................................... 45
Approved usage ............................................................................................................................. 46
Fitting new batteries ....................................................................................................................... 46
Care of the unit .............................................................................................................................. 46
Device approval and conformity with EC directives ....................................................................... 46
FCC Information to the user ........................................................................................................... 46
Miscellaneous
Explanation of terms, useful information ........................................................................................ 47
Technical description OVERSAMPLING ........................................................................................ 48
• Standard OVS FIR filter ............................................................................................................ 48
• OVS 1 (short FIR filter) ............................................................................................................. 48
• OVS 2 (Bezier-interpolator plus IIR filter) ................................................................................. 48
• OVS 3 (pure Bezier-interpolator) .............................................................................................. 48
Trouble-shooting ............................................................................................................................ 49
Specification ................................................................................................................................... 51
31
Page 32
Front panel controls
On / Off switch.
The LED glows when the unit is switched on and ready to
use.
Note:
If the SACD 1260 R is connected to a pre-amplifier,
integrated amplifier or receiver within an 'R' system, it
can be switched off, with the whole system, by pressing
the
button on the remote control handset.
Note:
The mains button is not a mains isolation switch. Even
when the LED is not glowing parts of the machine
remain connected to the mains power supply (Standby
mode). The stand-by current drain is stated in the
chapter entitled 'Specification'.
If the unit is not to be used for a long period we
recommend that you disconnect the mains plug at the
wall socket.
CD Drawer
The drawer of the SACD 1260 R consists of a
combination of a special plastic with good damping
qualities, and solid, precision-machined treated
aluminium. It’s floating and flexible suspension system
eliminates the transfer of mechanical vibration to the disc,
which can have an adverse effect on the sound.
Button for opening and closing the drawer.
With this button, the bandwidth of the analogue output
filter can be switched between 60 kHz (normal mode) or
100 kHz ('WIDE' mode).
A security switch at the back panel of the SACD 1260 R
must be set to the 'WIDE ENABLE' to allow the wide
bandwidth position to be chosen. 'WIDE' mode cannot be
chosen without the security switch set to 'WIDE ENABLE'
(also see: chapter 'Back Panel Connections').
Note:
The position 'WIDE' should only be used in combination
with amplifiers that are capable of reproducing audio
frequencies up to or beyond 400 kHz. If in doubt, please
consult the manual of your amplifier or ask the
manufacturer.
In combination with all amplifiers the 'WIDE' position
can be used without limitation.
This button switches the phase of the signal from normal
to inverse phase and back.
The human ear is certainly capable of detecting absolute
phase when listening to particular instruments and
voices.
However, absolute phase is not always correct on
commercial recordings, and in this case you can invert it
(i. e. turn it through 180°) by pressing this button.
The correction occurs at the digital level and therefore
has no effect at all on sound quality.
Note:
The symbol on the screen glows continuously when
INVERSE mode is switched on.
Selection of the oversampling method.
Repeatedly pressing this button cyclically steps through
the various oversampling algorithms offered by the
SACD 1260 R.
A detailed description of the oversampling algorithms can
be found in chapter 'Technical Description
Oversampling'.
Selects the audio playback mode
• When the disc is stopped this button chooses between
the CD or SACD layer of hybrid SACDs.
• During playback of SACDs with stereo and
multichannel areas this button toggles between stereo
or multichannel playback. The multichannel layer of
SACDs are played back as a two channel downmix by
the SACD1260R (additional explanations can be found
in the chapter 'Listening to SACD').
Switches cyclically through the different repeat functions
of the SACD 1260 R (see chapter 'Operating the
SACD 1260 R').
32
Page 33
Adjustment of the display brightness
By repeatedly pressing the
of the alpha-numerical display can be adjusted in 3 steps:
1. Normal setting:
good legibility, even in bright conditions and sunlight.
2. Subdued:
Subdued setting, for dark locations.
3. Display off:
the screen is switched off completely. The screen
lights up for a few seconds whenever a command is
sent to the unit, so that you can see the new setting.
-button the brightness
Note:
If you set brightness level 3, the screen switches briefly
to normal brightness every time you give a command, so
that you can check the settings easily. The display will be
switched off again after approx. 4 seconds.
A brief button press selects the time display mode:
Single elapsed / Single remain / Total elapsed / Total
remain.
Button for entering programming functions for CDs
(creating, displaying and deleting MEMO-programs).
Playback must be stopped before entering the
programming function.
A short button press on the
programmed tracks on the front panel display.
A long button press starts and ends the programming
mode (see chapter 'Creating / erasing a MEMO
Program').
Cursor Block
These multi-function buttons are used for navigation
within On-Screen-Menus and for play back control (track
jump, cueing etc.).
These buttons are used to jump to the next /
previous track, chapter or title.
Fast Forward / Reverse
The fast mode is ended by pressing the
button.
Ends the PAUSE mode. This button is also
used in programming functions for storing a
track in a MEMO program.
button will show the
(multi function buttons)
Play Back Control
A short press on this button switches the unit to Pause.
Press the
The
A short press on this button starts playback, or resumes
playback after a Pause.
All the screen elements of the SACD 1260 R are
displayed in a clearly laid-out window on the integral
screen:
1 / 2 / 3
SACD
123,45
or
button ends playback.
-button to resume playback.
Screen window
This display area shows the currently active
oversampling algorithm (1 . . . 3). If none of
the numbers are lit, the standard algorithm
(FIR Filter) is active.
CD
MCH
P
is lit if a standard audio CD or the CD layer
of hybrid SACDs is played.
is lit when a SACD is played.
is lit when playing a multi-channel SACD.
This indicator is lit, if the analogue output of
the SACD 1260 R is switched to high
bandwidth (WIDE-mode).
Lights up when a Memo Program is being
played.
The symbol glows when the output signal is
inverted.
The symbol glows to indicate that repeat
mode is switched on.
Alpha-numerical display area for indication
of track, time or operation mode.
This area is also used for context depending
messages for example during 'SETUP
menus'.
Note:
In case the message '
display, the SACD 1260 R has become too hot. Please
make sure that the device is sufficiently supplied with
cooling air and that the air can freely flow around the
case of the device. Read and follow all instructions given
in chapter Setting up the SACD 1260 R. Please do not
place the SACD 1260 R directly on top of other hot
devices like amplifiers etc.
OVERHEAt
OVERHEAt
OVERHEAtOVERHEAt
' is displayed on the
33
Page 34
Remote control of the SACD 1260 R
General information
All the mechanism control functions and special functions
of the SACD player can be remote-controlled.
The handset only controls the currently selected listening
source.
The drawing above shows a number of buttons marked
'
', and these are the ones which are used to
control the SACD player. None of the other buttons have
any effect on the SACD player.
Selecting SACD as listening source
Selects the SACD player as the current
listening source. All remote-control commands
are now passed to the SACD player.
Note:
If there is no master unit present, the SACD 1260 R can
be directly remote operated with the remote control set
(FBS FM 100 R) which is available as an optional
accessory.
34
Page 35
Controlling the mechanism
Selects the previous track during playback.
Starts playback, selects the next track during
playback.
Fast rewind to search for a particular
passage.
Fast forward to search for a particular
passage.
After about 2 seconds the outputsignal is
muted.
During the search process the elapsed time
for the current track is shown on the left-hand
side of the screen. If the search reaches the
start or end of the CD, it halts.
Ends playback; the screen shows the
message: 'STOP'.
Opens and closes the CD drawer to STOP
mode.
Pressing the button briefly during
playback interrupts the current track; the
screen shows the message: 'PAUSE'.
A second press on the button, or
pressing the
playback.
Starts playback.
This button is used to store a MEMO
program. If you are operating the menu
control system the
as a confirmation button.
Brief press:
Selects the playback modes RPT TRACK /
RPT DISC / RPT PROG / RPT OFF
Long press:
Switch Mix mode on and off
Subsequent brief press:
Selects Mix mode MIX / RPT MIX
Brief press:
Selects the digital filter (see 'Front panel
controls,
Long press:
A long press toggles between normal and
inverted signal phase (see 'Front panel
controls,
')
').
button, resumes
button is also used
Selecting tracks by number
Numeric buttons
Numeric input for direct selection of a track
number.
When you press a numeric button (e. g.
) the screen shows the message:
.
.
.
For a period of about 3 seconds a marker
.
flashes. During this time you may
.
• press a second numeric button to
complete a two-digit track number - the
machine plays the selected track
immediately.
• or press the
assumed to be a single-digit track
number – the machine plays the selected
track immediately.
• If you do not press a second button and
the 3-second period is over, the input is
assumed to be a single-digit track
number - the machine plays the selected
track.
Note:
Even when the CD drawer is open a track
number can still be entered directly. The
drawer then closes automatically and
playback starts with the selected track.
'SELECT 1-'.
button; the input is
Brief press:
Switches between CD and SACD layer (see
'Front panel controls,
')
35
Page 36
Operating the SACD 1260 R
Switching on
Press the
The green indicator LED above the button lights up, as
does the display screen. The unit is now ready for use.
For Stereo playback (CD /SACD) switch ON your HiFi
system and select the audio input the SACD 1260 R is
connected to.
Loading a Disc
1. Press the
2. Place the disc in the centre of the circular recess in
3. Press the
Starting playback
CD and SACD are started by pressing the
button.
Stopping playback
You can stop playback at any time by pressing the
button.
button on the front panel of the unit.
button on the front panel to open
the drawer.
the drawer, with the side to be played facing down.
button on the front panel to close
the drawer.
-
Selecting a Track
1.) Selecting using a skip button
You can initially select CD titles by pressing the skip
forward button or the skip back button repeatedly
until you reach the desired track.
2.) Selecting track - direct numeric input
It is also possible to select a CD track by entering the
number of the track using the numeric buttons
(
. . .
) on the remote control handset.
Note:
If the number has more than one digit, press the digits
quickly in sequence.
SEARCH
The standard search is started by pressing the front
panel buttons
buttons / . Press the search button again to
increase the search speed to 32 times normal speed.
The search can be stopped at any time by pressing the
button.
REPEAT
The device offers several REPEAT-modes for repeating
chapters, titles or entire discs:
• SACD Title / Disc / off
• CD Title / Disc / Program / off
REPEAT mode
Title
Track
Disc
Repeat Disc
Program
Off RPT OFF
To switch on and select a REPEAT mode press the
button on the front panel repeatedly until the
desired mode is displayed.
The REPEAT mode 'PROGRAM' can only be selected,
when before a MEMO program was created.
REPEAT using the F1/F6 remote control handset
• The REPEAT-modes can be selected with the
button.
/
or the remote control
Screen display
(short message)
RPT TRACK RT
RPT DISC
RPT PROG RP
Screen display
(persistant)
RD
36
Page 37
Creating a MEMO program
Explanation:
A MEMO program can store up to 20 tracks of a CD in
any sequence, e.g. for making a cassette recording. The
MEMO program can only be created for the CD currently
in the machine. It remains stored in the CD player until
either you erase it or the CD drawer is opened.
Note:
For SACDs the programming feature is not available
Procedure:
A CD must be inserted and the player must be in STOP
mode before the programming mode can be entered. In
STOP mode the screen displays the message 'STOP'
followed by the total number of tracks on the CD.
• Activate MEMO programming.
Long keypress on the
panel or the
The screen shows: 'PROG' and a flashing number as
an invitation to enter information.
• Press the
the number of the desired track lights up on the
display behind the 'PROG' message.
• Now store the track in the MEMO program by
pressing the
-button of the remote control.
respectively the
button briefly.
-button on the front
button until
Playing back a MEMO program
The MEMO program can now be played back.
• Start playback process
Playback begins with the first track of the MEMO
program.
button
Erasing a MEMO program
Pressing the
the CD drawer, and this action erases the MEMO
program.
A MEMO program can also be erased without opening
the CD drawer:
• Activate MEMO programming in STOP mode.
Perform a long keypress on the
front panel or the
• Then again execute a long keypress on the
button on the front panel or the
remote control
button briefly in STOP mode opens
-button on the
-button of the remote control
-
-button of the
The title number flashes once to confirm that this track
has now been accepted as the first track in the MEMO
program. Select all the other tracks you wish to include in
the same way, storing each by pressing the
button briefly.
Note:
The track you wish to select can also be entered directly
using the numeric buttons instead of the
buttons. After entering a number you can store
the track in the usual way by pressing the
briefly.
When you have stored the 20th track the screen shows
the message 'FULL'. If you enter a further number, the
last stored track - the previous 20th one - will be
overwritten.
After you have stored all tracks in the MEMO program,
end the programming procedure as follows:
• End MEMO programming.
Hold the
The screen shows the message 'STORED', followed by
the message 'MEMO' and the number of stored tracks.
While the MEMO program is running, the
buttons select the previous and next tracks
respectively, but only within the MEMO program.
The screen now shows the message: '
The MEMO program is now erased.
-button on the front panel or
the
-button of the remote control
pressed in for about 1 second
and
button
and
CLEARED
CLEARED
CLEAREDCLEARED
'.
37
Page 38
Listening to SACD
It exist three types of SACD discs: single layer, double
layer and hybrid discs. The hybrid discs contain a
standard CD and a SACD layer.
The SACD layer should always contain the music in a
pure stereo format. Additionally it may contain the music
in multi channel format. Some rare discs however contain
only multi channel signals on the SACD layer. The
SACD 1260 R can play back all of these discs. Please
follow the instructions below.
Play back of Super Audio CD (SACD)
Stereo SACD or
SACDs containing a stereo and multi-channel area
• The player will automatically select the stereo SACD
layer as the default. After reading the disc, the SACD
indicator will light up.
• Now the disc may be started by pressing the
button.
MCH-SACD (multi-channel SACD)
• This device can play back pure multi-channel SACDs. It
will perform a stereo-downmix of the multi channel
recording. In this way nothing of the musical content of
the disc is lost when the multi-channel recording is
reproduced over a normal 2-channel amplifier and
loudspeaker stereo system.
• To play back a multi-channel SACD, wait until the disc
is read and recognised by the player. The SACD and
MCH indicators will light up. Now start the disc by
pressing the
button.
Play back of the CD layer of hybid SACD
discs
The SACD 1260 R can play back both of the SACD and
the CD layer of these discs. Switching between CD and
SACD layer is accomplished by pressing the
button while the disc is stopped. After switching to the CD
layer, the “CD” indicator in the display will be lit.
Note:
During play back it is not possible to switch between CD
and SACD layers. First stop a playing disc before
switching layers.
Compatibility with recordable media
The SACD 1260 R can play back recordable and
rewritable discs (for details refer to the technical data
section of this manual).
Due to the vast number of different disc types, disc
manufacturers, disc recorders and software programs a
guarantee for compatibility with every software /
hardware / disc combination can not be given.
If compatibility problems occur we recommend to use a
different type of disc, a different recording device and / or
a different software.
38
Page 39
Installation
Using the unit for the first time
Safety notes
This chapter describes all the matters of fundamental importance for setting up and operating your player. This
information is not relevant to your daily handling of the system, but should still be read and noted carefully before using
the machine for the first time.
39
Page 40
Back panel connections
STEREO OUT
The analogue output of this CD / SACD-player delivers
analogue stereo signals with a level of 2.5 V RMS. It can
be connected to the CD-input (line input) of any stereo
pre-amplifier, integrated amplifier or receiver.
WIDE
Switch for the analogue high frequency output filter of the
SACD 1260 R. With this switch the bandwidth selection
(switch 'WIDE' on the front panel) can be disabled for
security reasons. Set this switch to the position “disabled”
if your amplifier or loudspeaker system is not capable of
processing audio signals above 100 kHz.
Attention!
If you are not sure if your system is suited for wide
bandwidth operation, please consult the manual of the
amplifier and speaker system. If in doubt, please use the
position 'WIDE DISABLE'.
Note:
For all amplifiers the position 'WIDE ENABLE' can
be safely used.
DIGITAL OUT
Optical digital output for connecting an amplifier or
recorder with optical digital input.
Co-axial digital output for connecting an amplifier or
recorder with coax digital input. Please be sure to use
high-quality 75 Ω cable with RCA (Cinch) connectors.
RC-IN
Input socket for external IR (infra-red) remote control
receiver E2000 (* optional accessory) or external remote
device such as a programmable key pad.
R
Control input / output sockets for the R
Both sockets are wired identically
sockets can serve as input, while the other can then be
used as output to the next R
Control input for controlling the SACD 1260 R through a
serial RS232 interface.
LINK
LINK
RS 232 connector
device.
LINK
system:
- either of the two
Note:
RS 232 protocol and command sets are available for
download under www.taelektroakustik.de.
Mains input
The mains power lead is connected to this socket. For
details of a correct mains connection please read the
notes in the chapter 'Installation, Using the unit for the
first time, Safety notes'.
40
Page 41
Setting Up the SACD 1260 R
Carefully unpack the SACD 1260 R and store the original
packing materials carefully. The carton and packing are
specially designed for this unit and will be needed again if
you wish to move the equipment at any time. Please be
sure to read the safety notes in these instructions.
If the unit gets very cold (e. g. when being transported),
condensation may form inside it. Please do not switch it
on until it has had plenty of time to warm up to room
temperature, so that any condensation evaporates
completely.
Before placing the unit on a sensitive surface, please
check the compatibility of the lacquer and the unit’s feet
at a non-visible point. Fit a layer of protective material if
necessary.
When installing the unit on a shelf or in a cupboard it is
essential to provide an adequate flow of cooling air, to
ensure that the heat produced by the unit is dissipated
effectively. For this reason there must be at least 10 cm
free space to both sides and behind the units. There
should also be 10 cm above the case to the next cupboard or shelf.
The unit should be set up on a rigid, level base. If you are
placing the unit on resonance absorbers or de-coupling
components, make sure that they do not com-promise its
stability.
The unit should be set up in a dry, well-ventilated site, out
of direct sunlight and away from radiators and other
heaters. It must not be located close to heat-producing
objects or devices, or anything that is heat-sensitive or
highly inflammable.
The SACD player must never be set up between heatgenerating devices such as integrated amplifiers (PA),
power amplifiers or surround decoders (DD).
DD
SACD
PA
The SACD should never be placed on top of an amplifier
or any other device that can become hot during
operation.
Either place the device at the side of other equipment or
on top of cool devices like tuners, pre-amps etc.
'R' series devices dissipate some of their heat via the
case cover. For this reason units of any other make
which are placed on top of a 'R' series device must
stand on feet at least 2 cm high.
Any heat build-up will shorten the life
of the player, and could be a source of
danger!
Mechanical de-coupling
The area on which you set up your high-quality Hi-Fi
equipment, and the actual surface on which it stands,
have an influence on the achievable sound quality which
should not be under-estimated. The surface should be as
heavy, stable, hard and flat as possible. The unit is
supplied with the newly developed conical absorber
feet. These feet feature internal damping characteristics
which de-couple the player extremely effectively from the
base surface.
Note:
The absorber cones can be screwed in or out to
compensate exactly for any unevenness of the base surface.
The unit must be adjusted carefully so that it is exactly
horizontal in all directions. All the feet must make firm
contact with the base surface; the unit must not ‘wobble’!
41
Page 42
Notes on wiring
Wiring
Loudspeaker and signal cables
• You will find wiring diagrams on the following pages.
• Make all connections as shown in the wiring diagrams.
• Push all connectors firmly into their sockets. Loose
connections can cause humming and other unwanted
noises.
• Please also make all necessary adjustments on your
amplifier or receiver.
• Deploy the mains and loudspeaker cables and the
R
LINK
lead as far as possible from signal inter-connects
and aerial leads.
• Connect the machine to a properly earthed mains
socket using the mains lead supplied.
• To obtain maximum interference rejection the mains
plug should be fitted in the mains socket with phase
connected to the mains input socket contact which is
marked with a dot (). The phase of the mains socket
can be found using a suitable instrument; ask your
specialist dealer for details.
We recommend the use of the ready-made
'POWER LINE’ mains lead in conjunction with the
'POWER BAR' mains distribution panel; this unit features
a phase indicator as standard.
Once the system is completely wired, set the volume
control to a very low value and switch the player on.
The integral screen of the SACD 1260 R should now light
up, and the player should respond to control commands.
Place an audio CD in the disc drawer, and press the
button to start playback.
Switch the amplifier to the source device 'CD', switch on
the loudspeaker output, and you should hear the CD.
If you encounter problems when using the player for the
first time, please note that they often have simple causes
that are equally simple to correct. Read the chapter
entitled 'Trouble-shooting' in these instructions.
The cables employed in any Hi-Fi system have a crucial
influence on the sound of the system as a whole.
therefore recommends the use of high-quality cables and
connectors.
For this reason has developed its own range of
cables which includes the ideal type for every application.
These cables are designed to match the special
characteristics of our loudspeakers and harmonise
perfectly with them.
For difficult and cramped set-up conditions you can also
use special-length cables and right-angle connectors
from the range of accessories. With these items you
can solve virtually any problem concerning connections
and set-up.
Mains leads and mains filters
The mains power supply carries the essential energy to
operate your equipment, but also often carries interference from distant equipment, radios and computer
systems.
To shield your equipment from electro-magnetic interference, our accessory range includes the specially
shielded 'POWER FOUR' mains lead, the ready-made
'POWER LINE' mains lead with integral wrap-around
filters, and the 'POWER BAR' filtered mains distribution
panel. Using these accessories can in many cases
improve the reproduction quality of our equipment.
For any questions concerning cables and wiring please
contact your local specialist dealer, who is trained to
provide comprehensive and unbiased assistance. We will
also be delighted to send you a full information pack on
this subject.
42
Page 43
If the SACD 1260 R is to be operated in a non-
system, the E 2000 remote control receiver must be connected to the RC-IN socket if you wish to remote-control
the player.
Wiring diagram 1: SACD 1260 R connected to PA 1530 R
The player is switched ON by pressing the
source button.
* optional accessories
43
Page 44
Wiring diagram 2: SACD 1260 R connected to a non- amplifier
* optional accessories
44
Page 45
Safety notes
All components used in this device meet the current
German and European safety norms and standards. For
your own safety please be sure to read right through
these operating instructions. It is especially important to
observe the safety notes and the instructions regarding
setting up and operating the equipment.
We are able to guarantee that our products are of the
highest quality, and meet all our specifications in full,
because we carry out strict quality checking of all
materials, employ painstaking production methods
controlled by highly qualified staff, and carry out a fully
automatic, computer-controlled final quality control
procedure.
Please read right through these operating instructions
carefully before you attempt to use your new equipment.
Note in particular the information regarding setting up
and operating the unit, and the safety notes.
The machine must be set up in such a way that there is
no chance of anyone - especially children - touching the
back panel connections. Be sure to observe the notes
and instructions in the chapter entitled 'Installation,
Using the unit for the first time, Safety notes'.
The power supply required for this machine is printed on
the mains supply socket. The unit must never be
connected to a power supply which does not meet this
specification. If the machine is not to be used for a long
period, disconnect it from the mains supply at the wall
socket.
Mains leads must be deployed in such a way that there is
no danger of damage from furniture, or people treading
on them etc. Take particular care with mains plugs, distribution panels and the connections on the back panel of
the player.
Liquid or foreign bodies must never be allowed inside the
case through the ventilation slots. Mains voltage is
present inside the unit, and there is a risk of lethal electric shock.
Protect the unit from drips and splashes of water; never
place flower vases or other vessels containing fluids on
top of the case.
Do not exert undue force on the mains connectors.
Caution!
The mains button is not a mains isolation
switch. Even when the LED is not glowing, parts
of the machine remain connected to the mains
power supply. If the machine is not to be used
for a long period, we recommend that you
isolate it from the mains by pulling out the plug
at the wall socket.
This device should never be used without proper
supervision. The machine should be set up well out of the
reach of small children. This applies to all electrical
equipment.
CAUTION ! LETHAL DANGER !
Repairs and fuse replacements should be entrusted to an
authorised specialist workshop.
With the exception of the connections and procedures
described in these instructions, no work of any kind may
be carried out on the machine by unqualified persons.
If the unit is damaged, or if you suspect that it is not
functioning correctly, immediately disconnect the mains
plug at the wall socket, and ask an authorised
specialist workshop to check it.
The unit may be damaged by excess voltage in the
power supply, the cable network or aerial systems, as
may occur due to static discharge or during thunderstorms (lightning strikes).
Special power supply units and excess voltage protectors
such as the 'Power Bar' mains distribution panel
offer some degree of protection from damage to
equipment due to the hazards described above.
However, if you require absolute security from damage
due to excess voltage, the only solution is to disconnect
the unit from the mains power supply and any aerial
systems.
If you believe there is a danger of excess voltage (e. g.
when an electrical storm is building up) disconnect the
machine from the mains and the aerial socket.
All mains power supply and aerial systems to which the
unit is connected must meet the currently valid
regulations, and must be installed by an approved electrical installer.
The unit should only ever be opened by
a qualified specialist technician.
Note:
Many insurance companies offer lightning damage cover
for electrical equipment as part of their general
household insurance.
45
Page 46
Approved usage
This device is designed exclusively for reproducing
sound and/or pictures in the domestic environment. It
must be operated in a dry indoor room which meets all
the recommendations stated in these instructions.
Where the equipment is to be used for other purposes,
especially in the medical field or for any purpose where
safety is an issue, it is essential to establish the unit’s
suitability for this application with the manufacturer, and
to obtain prior written approval for such usage.
equipment which includes a radio or television
receiving section must be operated within the regulations
laid down by the Post Office and the Telecommunications authorities in the country in which it is used.
This unit may only be employed to receive or reproduce
those transmissions which are intended for public
consumption. The reception or reproduction of other
transmissions (e. g. police radio or mobile radio broadcasts) is prohibited.
The only permissible method of disposing of
this product is to take it to your local collection
centre for electrical waste.
Fitting new batteries:
To open the
battery compartment disconnect
the latch by
pressing in, then
lift the cover out.
Remove the old
cells and fit new
dry cells of the LR 03 (MICRO) type in the battery
compartment, taking care to fit them with correct polarity.
Please remember that all the cells must be replaced at
the same time.
Note:
If you have already re-set the remote control system to
Address 2, you will need to repeat the change procedure
after fitting new batteries.
Note regarding disposal of exhausted batteries:
Exhausted batteries must not be thrown in the
ordinary domestic waste! In accordance with the battery
decree they should be returned to the battery supplier or to
your local toxic waste collection point, so that they can be
recycled or disposed of safely. Local councils are obliged
to make collection containers available, or to make other
arrangements for collecting exhausted batteries.
Care of the player:
Always disconnect the unit from the mains supply before
cleaning it.
The surfaces of the case should be wiped clean with a
soft, dry cloth only.
Never use abrasive or solvent-based cleaners!
Before switching the unit on again check carefully that no
short-circuits exist at the terminals, and that you have not
disturbed any connections.
Device approval and conformity with EC
directives
In its original condition the unit meets all currently valid
German and European regulations. It is approved for use
as stipulated within the EC.
By attaching the symbol to the machine,
declares its conformity with the EC directives
89/336/EEC, amended by 91/263/EEC and 93/68/EEC,
and 73/23/EEC, amended by 93/68/EEC, and the
national laws based on those directives.
The original, unaltered factory serial number must be
present on the outside of the unit, and must be clearly
legible. The serial number is a constituent part of our
conformity declaration and therefore of the official
approval for operation of the device.
The serial numbers on the device and in the original
documentation supplied with it (in particular the inspection and guarantee certificates), must not be removed or
modified, and must match exactly.
Infringing any of these conditions invalidates conformity and approval, and the unit may not then be
operated within the EC. Improper use of the equipment
renders the user liable to penalty under current EC and
national laws.
Any modifications or repairs to the unit, or any other
intervention by a workshop or other third party not
authorised by , invalidates the approval and
operational permit for the equipment.
Only genuine accessories may be connected to the
player, or such auxiliary equipment which is itself
approved, and fulfils all currently valid legal requirements.
When used in conjunction with auxiliary devices or as
part of a system, this device may only be used for the
purposes stated in the section entitled 'Approved
usage'.
FCC Information to the user
(for use in the United States of America only)
Class B digital device
– instructions:
Note: This equipment has been
tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable
protection against harmful interference in a residential
installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause
harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause
harmful interference to radio or television reception,
which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
-
Reorient or relocate the receiving antenna.
-
Increase the separation between the equipment and
receiver.
-
Connect the equipment into an outlet on a circuit
different form that to which the receiver is connected.
-
Consult the dealer or an experienced radio/TV
technician for help.
46
Page 47
Explanation of terms, useful information
CD
A Compact Disc (CD) is a digital data medium that
requires a little care in handling:
• The surface of a CD may only be
cleaned using a soft, dry cloth. Wipe in
straight lines from the centre towards
the edge.
• Never use petrol, paint thinners, disc
cleaning fluids or similar agents.
• CDs must be handled with care to avoid major damage
to the surface. Severely scratched surfaces, writing on
the discs, or sticking labels on the discs may result in a
CD that can no longer be read.
• CDs should not be heated or bent. Choose a storage
site that fulfils these requirements.
DSP (Digitaler Signal Prosessor)
The SACD 1260 R features a freely programmable signal
processor. A DSP can process digital signals in any way,
and that is why they allow better oversampling rates than
standard modules.
CD SINGLES
CD singles are discs of smaller diameter and
correspondingly shorter playing time. The SACD 1260 R
is capable of playing CD singles. To load a CD single
place the disc in the circular depression in the centre of
the drawer.
TOC
Internal index (TABLE OF CONTENT) of a CD.
If the TOC area of a CD is unreadable due to damage,
scratches etc., the entire CD is rendered unusable.
TRACK
Track is another termed used for a title on a CD. The
tracks and their duration are stated on the CD sleeve.
47
Page 48
Technical description
OVERSAMPLING
The audio data on CDs is stored at a sampling rate of
44.1 - i. e. for each second of music 44.100 sampled
values are available for each channel. In the
SACD 1260 R the audio data read from the CD is
„multiplied“ to a higher sampling rate (352,8 kHz) before
it is converted back into analogue music signals. This
process delivers a significantly better, more finely
graduated signal to the converter, which can then be
converted with correspondingly higher precision. The
raised sampling rate is a calculating process for which
there are many different mathematical methods. In
almost all digital audio devices which exploit the
advantages of increased digital sampling rate a process
known as a FIR (Finite Impulse Response) filter is
employed for this purpose. At we have been
carrying out research for more than ten years, aimed at
improving the oversampling process, because the
standard FIR method has one drawback to set against its
indisputable advantages: it adds small pre- and postechoes to the music signals. At we have developed
mathematical processes (known as Bezier polynomial
interpolators) which do not share this disadvantage. For
this reason they should sound better and more natural
than the usual standard process. Since the calculating
procedure employed by us is con-siderably more
complex than the standard method, the SACD 1260 R
features a high-performance digital signal processor
(DSP) which carries out the over-sampling process with
immense precision (56 bit) using special algorithms
developed by .
OVS 1 (short FIR filter)
Shortening the filter (lower coefficient) reduces the time
range errors, albeit combined with a slight loss of linearity
in the frequency range and damping performance.
Frequency response and transient characteristics of
the short FIR filter
OVS 2 (Bezier interpolator plus IIR filter)
In this process an ideal Bezier interpolator is combined
with what is known as an IIR filter. This eliminates the
problematic pre-echo of the FIR method. This process
produces highly „analogue“ system characteristics, with a
sound quality and measured performance similar to those
of good analogue disc players.
The freely programmable DSP which we use is capable
of carrying out the oversampling process using any
method of calculation. For this reason we have implemented two slightly modified Bezier processes
(OVS 2) in the SACD 1260 R in addition to the pure
Bezier process (OVS 3), together with two variants of the
standard process (standard OVS FIR filter and OVS 1).
For more information on the different processes please
refer to the next section. You can switch between the
different algorithms using the FILTER button, and decide
for your-self which of the filters you prefer.
Standard OVS FIR filter
The long FIR filter is the standard oversampling process
in digital technology, offering extremely linear frequency
response, very high damping, linear phase characteristics and constant group delays. The disadvantage is
the pre- and post-echoes which are added to the signal.
These „time range errors“ tend to affect the music
signal’s dynamics, precision and naturalness, and reduce
spatial orientation.
Frequency response and transient characteristics of
the Bezier interpolator plus IIR filter
OVS 3 (pure Bezier interpolator)
This process delivers a perfect reconstruction of the
original music signal. It exhibits no pre- or post-echoes of
any kind, and does not add coloration or timing errors to
the original signal. In sonic terms this method offers an
impressive blend of naturalness, good dynamics and
accuracy. This is our preferred process due to its advantages in respect of sound, and is the basic (default)
setting of the SACD 1260 R.
Frequency response and transient characteristics of
the Bezier interpolator
Frequency response and transient characteristics of
the long FIR filter
48
Page 49
Trouble-shooting
Many problems have a simple cause and a correspondingly simple solution. The following section describes a few difficulties you may encounter, and the
measures you need to take to cure them.
If you find it impossible to solve a problem with the help
of these notes, please disconnect the unit from the mains
and ask your authorised specialist dealer for advice.
Problem: Machine does not switch on (LED stays
dark).
Cause:
Remedy:
Problem: Machine does not respond when
Cause:
Remedy: Reset machine: disconnect the mains
Problem: Machine responds correctly when front
Cause 1:
Remedy:
Cause 2: R
Remedy:
Cause 3:
Remedy:
Mains lead not connected correctly.
Check connection, push in firmly.
buttons are pressed.
Static discharge or powerful interference
(e. g. lightning) have affected the
processor’s memory.
plug, wait about 10 seconds, then plug in
again. Switch the machine on.
panel buttons are pressed, but cannot
be remote-controlled via an 'R' series
pre-amplifier, integrated amplifier or
receiver.
Batteries in remote control handset
exhausted or fitted incorrectly.
Fit new batteries, or re-fit batteries with
correct polarity.
LINK
or RC plug not connected correctly
to machine’s R
LINK
or RC socket.
Complete connections as shown in wiring
diagram; push connector in firmly.
No visual contact between remote control
transmitter and remote control receiver of
the 'R' series pre-amplifier, integrated
amplifier or receiver.
Ensure direct visual contact between
remote control transmitter and receiver
(glass doors may prevent contact).
The maximum range of the remote control
system is about 8 metres.
Position the remote control receiver so
that it is not subjected to direct sunlight or
excessively bright lighting. Fluorescent
lamps and energy-saving bulbs are
powerful sources of interference.
Cause 4:
The CD / SACD player is not selected as
current listening source on the preamplifier, integrated amplifier or receiver,
i. e. the control commands from the
handset are being passed to another 'R'
system device.
Remedy:
Press the
on the remote control
handset, and try again.
Cause:5:
The remote control address of the CD /
SACD player (CD) does not correspond to
the selected audio input sockets on the
pre-amplifier, integrated amplifier or
receiver.
Remedy: Connect the SACD 1260 R to the correct
input.
Problem: Loud hum from the loudspeakers.
Cause:
Cinch plugs making poor contact, or faulty
Cinch lead.
Remedy:
Check all connections and connecting
leads carefully.
Problem: No sound, or distorted sound.
Cause:
Audio connection to amplifier or TV set not
correct.
Remedy:
Complete the connections as shown in the
wiring diagram; push connectors in firmly.
Select a different listening source to check
the amplifier.
Problem: No sound signal via the digital output.
Cause 1:
Digital plug not connected correctly to the
digital output socket on the machine.
Remedy:
Complete connections as per wiring
diagram; push connectors in firmly.
Cause 2:
The data format of the selected audio
channel (e. g. Dolby Digital or DTS) is not
recognised by the decoder connected to
the system.
Remedy:
Use a decoder which supports the data
formats.
Problem: Nothing displayed on the screen.
Cause:
Remedy:
Screen switched off.
Press
button to switch it on again.
49
Page 50
Problem: The disc will not play once the disc
drawer is closed.
Cause 1:
Remedy:
Cause 2:
Remedy:
Disc not inserted correctly.
Position the disc centrally: printed face up.
Disc soiled.
Carefully clean the disc by wiping with a
soft cloth from the centre to the edge.
Replace the disc and try again.
Cause 3:
Disc damaged in the area of the Table of
Contents (TOC). Disc unusable.
Remedy:
Cause 4:
No remedy possible.
Machine has got very cold (e. g. after
transport), allowing condensation to form
on the laser sensor optics.
Remedy:
Leave the machine to warm up for about
an hour in a warm, well ventilated place.
Problem: Disc stops playing, or 'skips'.
Cause:
Remedy:
Disc dirty or damaged.
Clean disc. Damage cannot be repaired!
Problem:
When used in a non- system the
machine does not respond to remote
control commands, or cannot be
switched on by remote control.
Problem:
Cause:
'
overheat
overheat
overheatoverheat
' displayed, playback stopped
Device is over heated, too little flow of
cooling air
Remedy:
change the installation of your system to
provide sufficient cooling.
do not place the SACD 1260 R on top of
hot equipment like amplifiers or surround
receivers
Problem: Not possible to switch to MCH mode
Cause:
Disc does not contain a multi channel
layer
Remedy:
no remedy, disc can only be played back
in Stereo.
Problem: The 'WIDE'-mode can not be selected
Cause: switch 'WIDE' at the back panel is set
position 'Disable'.
Remedy: Set switch to position 'Enable'.
Cause: E 2000 remote control receiver not con-
nected.
Remedy: Connect the E 2000 remote control
receiver as shown in Wiring Diagram 3.
Press the source select button
(or
) on the remote control handset
to switch the machine on.
50
Page 51
Technische Daten / Specification
Laufwerk / Mechanism:
Formate / Media Formates
Audio Section
Ausgangspegel / -impedanz
Output level / -impedance: 2.5 V
Audio Ausgänge (digital)
Digital audio outputs:
D/A Wandler
D/A converter
Frequenzgang
Frequency response: CD
SACD
Klirrfaktor / Intermodulation
Total harmonic distortion / Intermodulation:
Effektive Systemdynamik CD / SACD
Effective system dynamics CD / SACD:
Fremd- / Geräuschspannungsabstand
Signal / noise ratio:
Kanaltrennung / Channel separation : 110 dB
Allgemeines / General:
Netzanschluss / Power
requirement:
Leistungsaufnahme
con-sumption:
zum Lieferumfang gehören
standard accessories:
We reserve the right to introduce technically founded modifications.
Standby
Technisch begründete Änderungen vorbehalten.
engtoleriertes Linearlaufwerk / high precision linear tracking drive
GaAlAs Halbleiterlaser / GaAlAs semiconductor laser:
785 nm / 10 mW (CD)
650 nm / 7 mW (SACD)
CD, CD-R, CD/RW, SACD Stereo
eff
1 x coaxial, 1 optisch, IEC 60958 (CDDA / LPCM)
1 x coaxial, 1x optical, according to IEC 60958 (CDDA / LPCM)
Doppel-Mono Quadrupel 4x32 Bit / 384 kHz Sigma / Delta
(insgesamt 8 Wandler)
Double-Mono Quadruple 4x32 Bit / 384 kHz Sigma / Delta
(a total of 8 converters)
2 Hz – 20 kHz
2 Hz – 44 kHz
< 0.001 %
100 dB / 110 dB
116 dB
220-240 V / 50 Hz oder / or 110 V / 60 Hz
(siehe Rückwanddruck / see print on back panel)
Max.
40 W
0,5 W
Netzkabel, R
Betriebsanleitung, Garantieanforderungskarte
Power cable, R
User manual
/ 22 Ω
LINK
-Kabel, Stereokabel
LINK
-cable, audio cable
51
Page 52
elektroakustik GmbH & Co. KG
Herford
Deutschland * Germany
Loading...
