BETRIEBSANLEITUNG
USER MANUAL
CD 1260 R
V 1.1 Bestellnummer / Order No.:
9103-0395 DE/UK
Page 2
2
Page 3
Seite / Page
Deutsch
English
.............................................................................................................. 4
............................................................................................................... 26
Anhang / Appendix A:

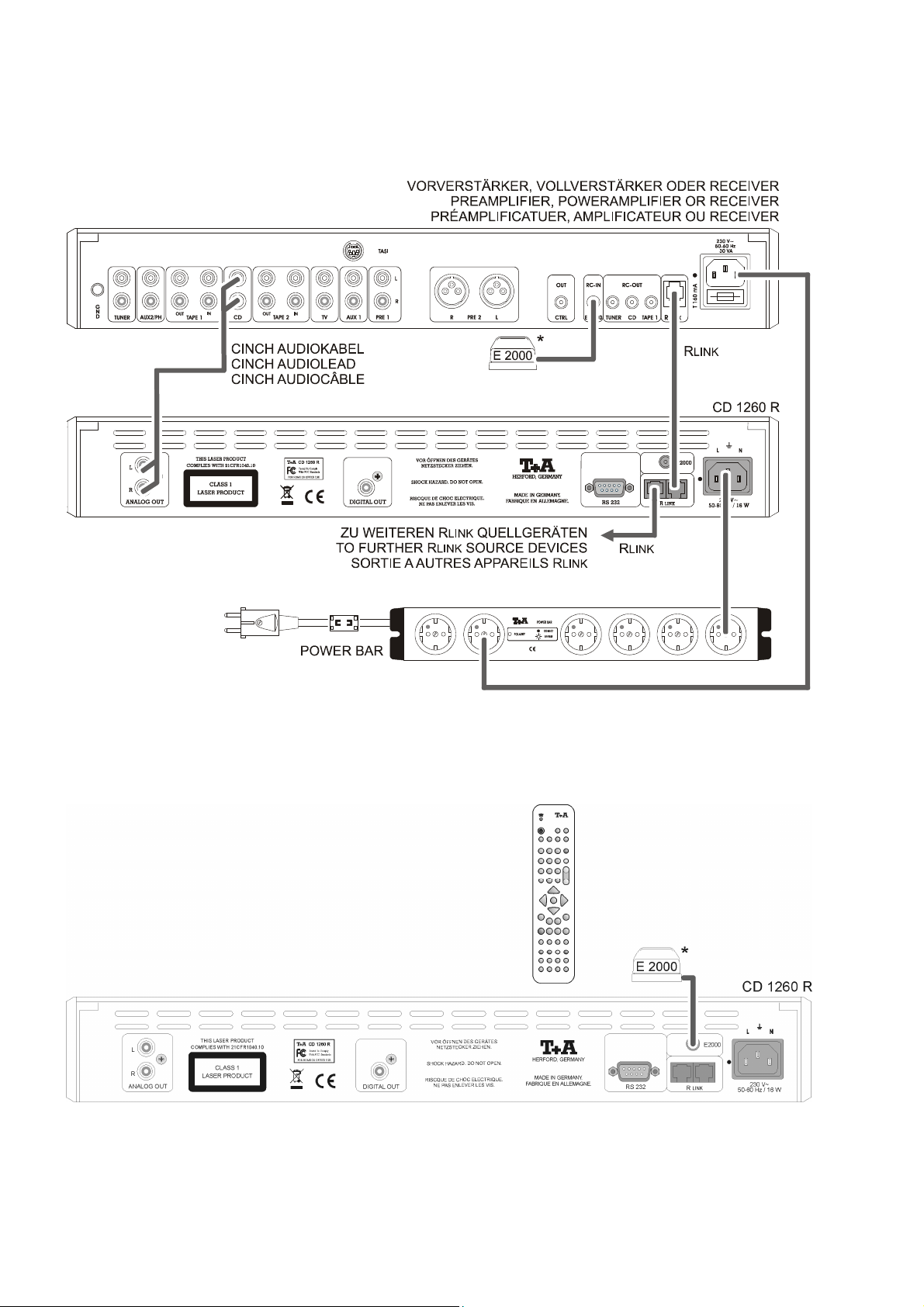

Anschlussbilder / Wiring diagrams
..................................... 48
Anhang / Appendix B:
Technische Daten / Technical specifications
........... 49
3
Page 4
Willkommen.
Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Mit Ihrem neuen CD-Player haben Sie ein HiFiGerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audiophilen
Musikliebhabers oberste Priorität eingeräumt wurde.
Die innovativen Problemlösungen, die solide, durchdachte Konstruktion und die verwendeten hochwertigen Materialien
werden dazu beitragen, dass dieses Gerät höchsten Anforderungen und Ansprüchen über viele Jahre genügen wird.
Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion durch hochqualifizierte Fachkräfte und eine
rechnergesteuerte, vollautomatisierte Endkontrolle gewährleisten die hohe Produktqualität und die Einhaltung aller
Spezifikationen.
In unserer Geräteproduktion wird der Einsatz aller umwelt- und gesundheitsgefährdenden Stoffe, wie z. B. chlorhaltige
Lösungsmittel und FCKWs, vermieden.
Darüber hinaus verzichten wir wo irgend möglich auf Kunststoffe (insbesondere auf PVC) als Konstruktionselement.
Statt dessen wird auf Metalle oder andere unbedenkliche Materialien zurückgegriffen, die einerseits gut recyclebar sind
und andererseits eine sehr gute elektrische Abschirmung ergeben.
Durch unsere massiven Ganzmetallgehäuse wird eine Beeinträchtigung der Wiedergabequalität durch äußere
Störquellen ausgeschlossen. Dadurch wird sichergestellt, dass die von den Geräten ausgehende elektromagnetische
Strahlung (Elektrosmog) gut abgeschirmt und auf ein absolutes Minimum reduziert wird.
Als Sonderzubehör sind hochwertige Kabel und Steckverbinder sowie auf das Gerätedesign abgestimmte Tonmöbel
lieferbar.
Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude und Hörvergnügen mit Ihrem CD-Player.
Dieses Produkt entspricht den Niederspannungsrichtlinien (73/23/EEC), EMV-Richtlinien (89/336/EEC, 92/31/EEC) und
den CE-Markierungsrichtlinien (93/68/EEC).
elektroakustik GmbH & Co KG
Alle verwendeten Bauteile entsprechen den geltenden deutschen und europäischen Sicherheitsnormen und
-standards. Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen
und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen.
WICHTIG! VORSICHT!
Dieses Gerät enthält eine Laserdiode mit einer höheren Klasse als 1. Um einen stets sicheren Betrieb zu gewährleisten,
dürfen weder irgendwelche Abdeckungen entfernt noch versucht werden, sich zum Geräteinneren Zugang zu verschaffen.
Alle Wartungsarbeiten sollten qualifiziertem Kundendienstpersonal überlassen werden.
Die folgenden Warnungsetiketten sind am Gerät angebracht:
An der Rückseite des Gerätes
CLASS 1
LASER PRODUCT
Auf dem inneren Abschirmdeckel des CD-Laufwerkes
CAUTION:
VORSICHT:
ATTENTION:
DANGER:
VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN.
AVOID EXPOSURE TO BEAM
SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG,
WENN ABDECKUNG GEÖFFNET NICHT DEM STRAHL AUSSETZEN
RAYONNEMENT LASER VISIBLE ET INVISIBLE EN CAS
D'OUVERTURE EXPOSITION DANGEREUSE AU FAISCEAU
VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN.
AVOID DIRECT EXPOSURE TO BEAM
4
Page 5
Inhaltsverzeichnis
Bedienung
Bedienelemente der Frontseite ...................................................................................... 6
Direktbedienung des CD-Players
• Abspielen einer CD .................................................................................................... 9
• Titelanwahl während der Wiedergabe ....................................................................... 9
• Wiederholung einer Passage (Play A-B) ................................................................... 9
• Abspiel- Modus (Repeat / Mix / Norm) ..................................................................... 10
• Schneller Suchlauf .................................................................................................... 10
MEMO-Programm

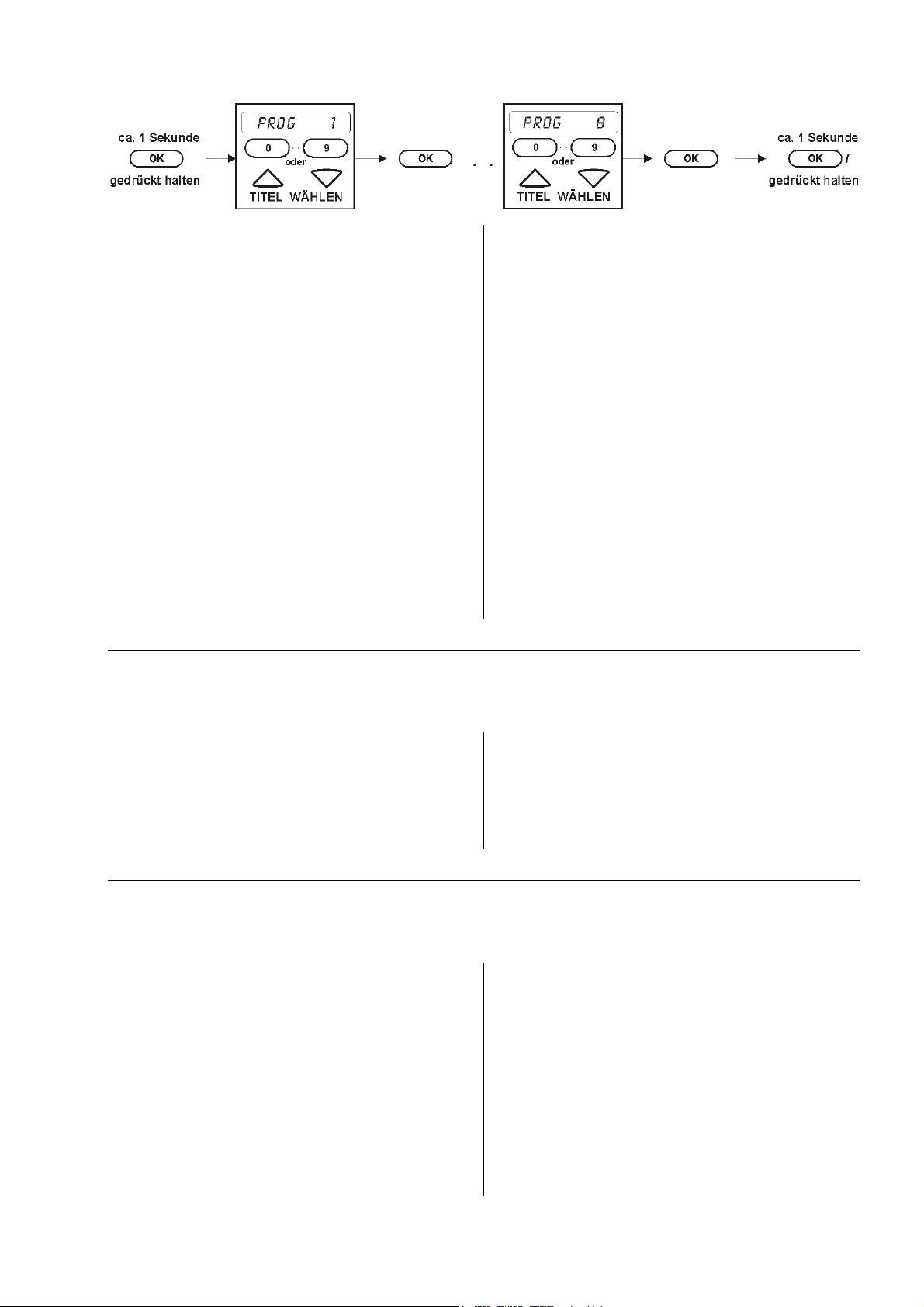

• MEMO-Programm erstellen ...................................................................................... 11
• MEMO-Programm abspielen .................................................................................... 11
• MEMO-Programm löschen ....................................................................................... 11

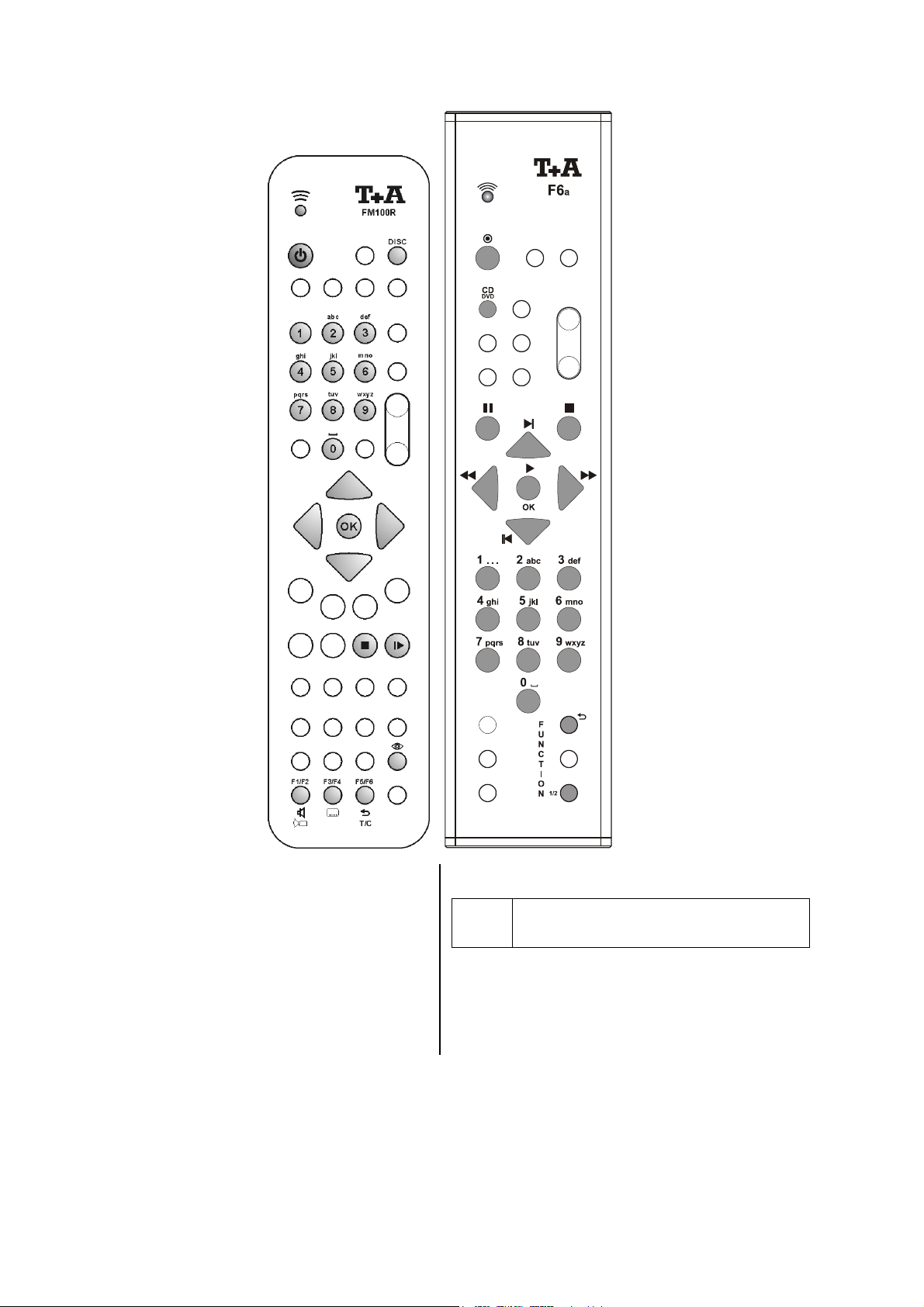

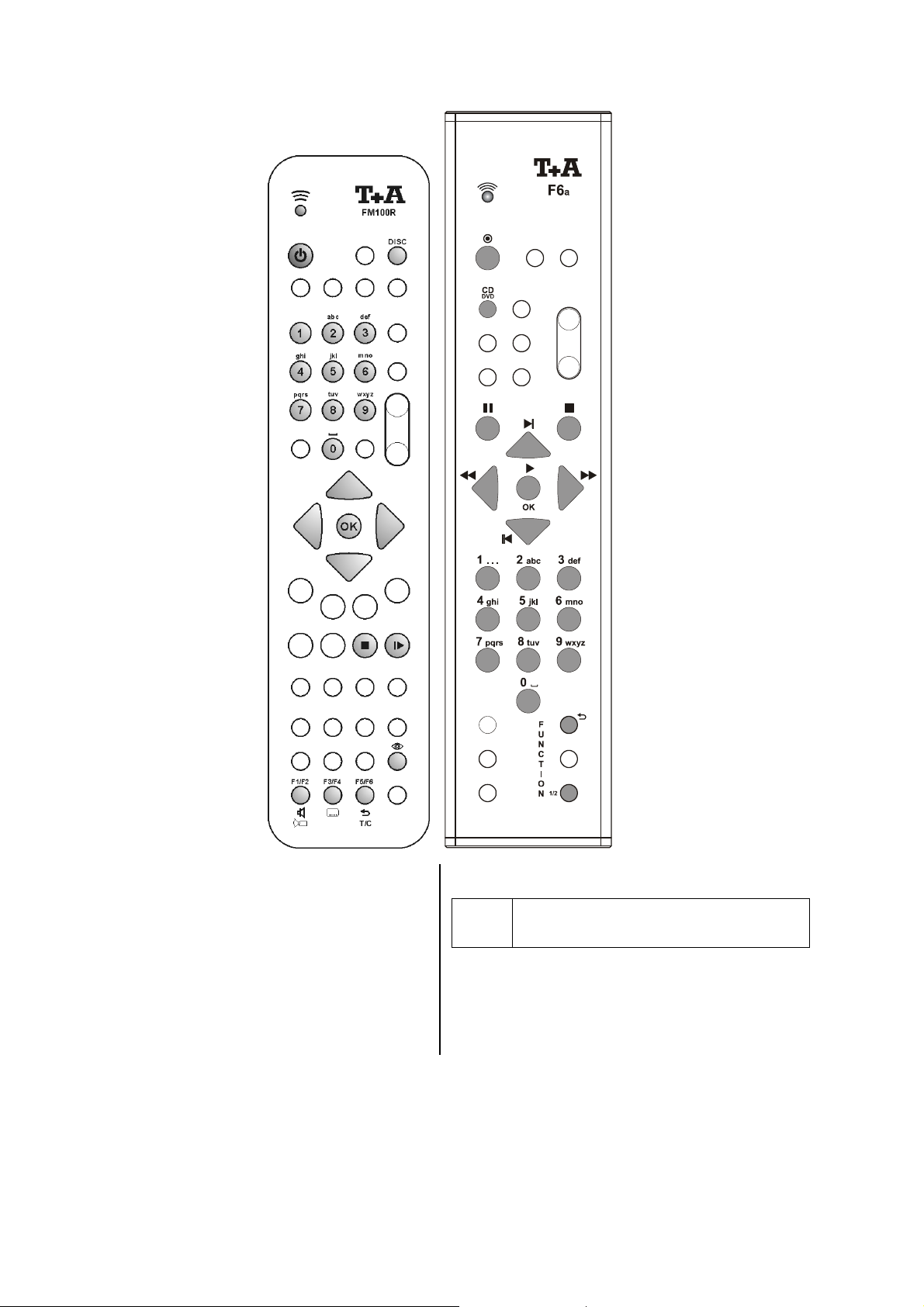

Fernbedienung des CD-Players ................................................................................. 12
• CD als Hör-Quelle wählen ........................................................................................ 12
• Laufwerksteuerung ................................................................................................... 13
• Nummerische Titelwahl ............................................................................................ 13

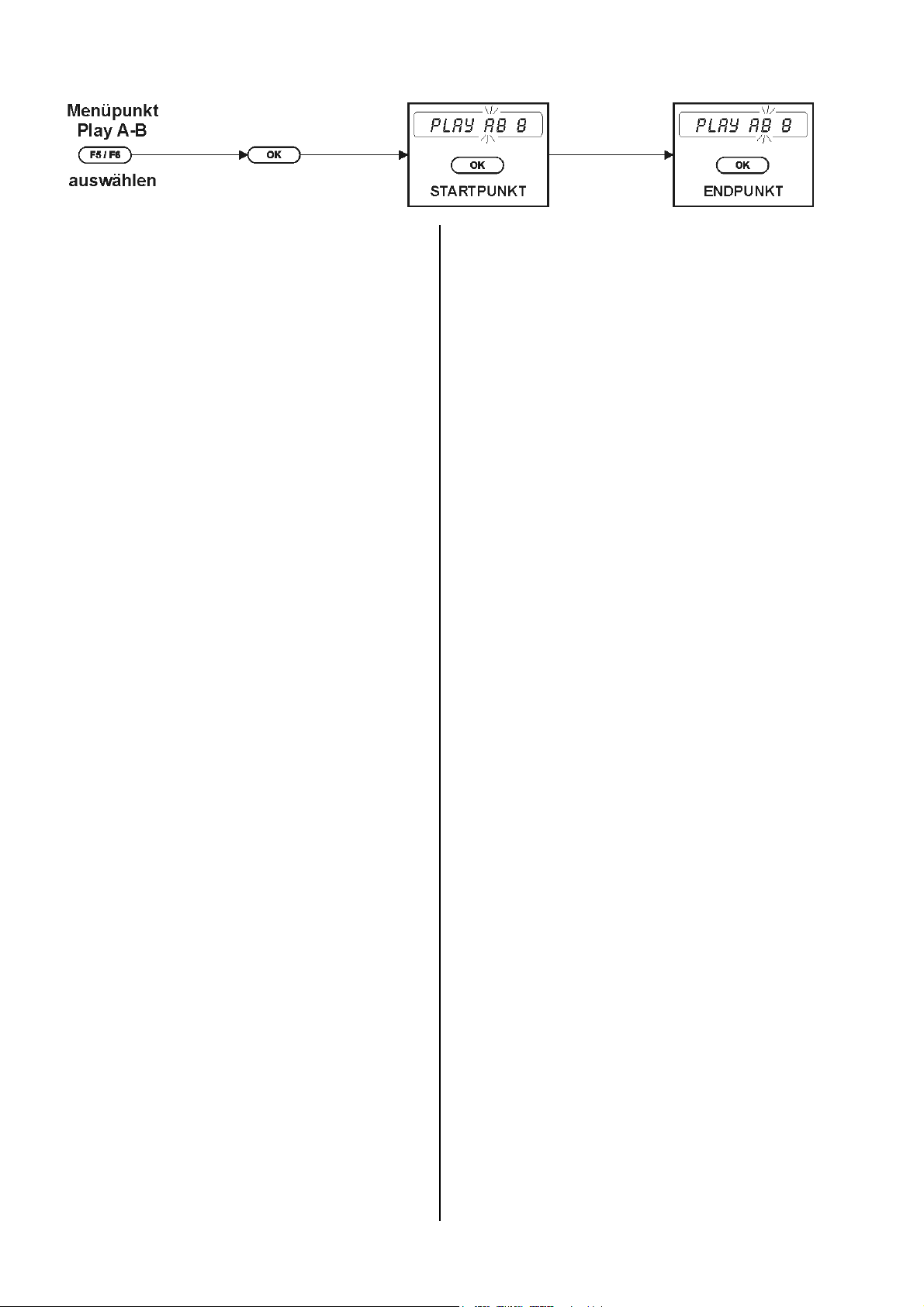

• Play A-B mit der Fernbedienung .............................................................................. 14
Technische Beschreibung

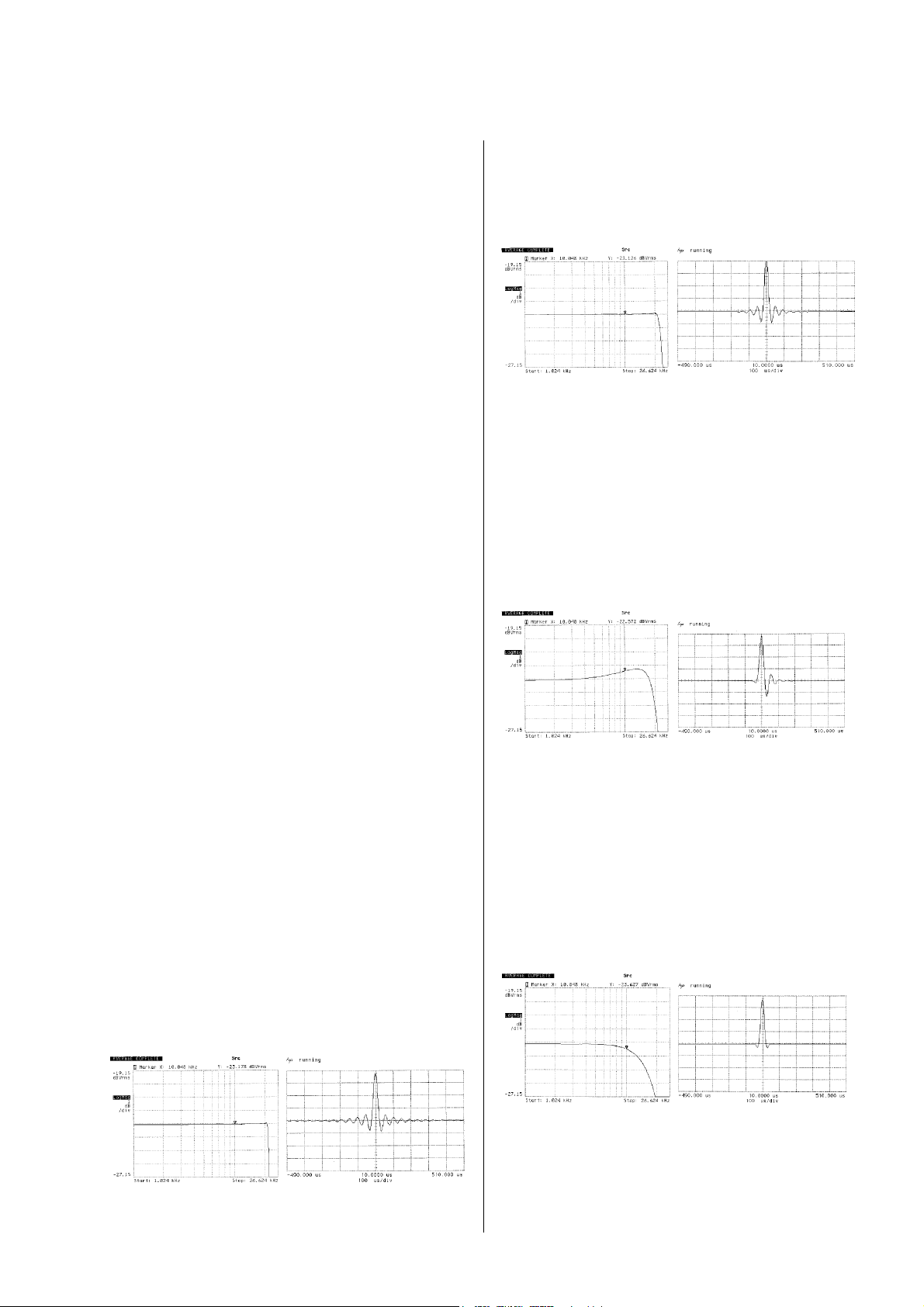

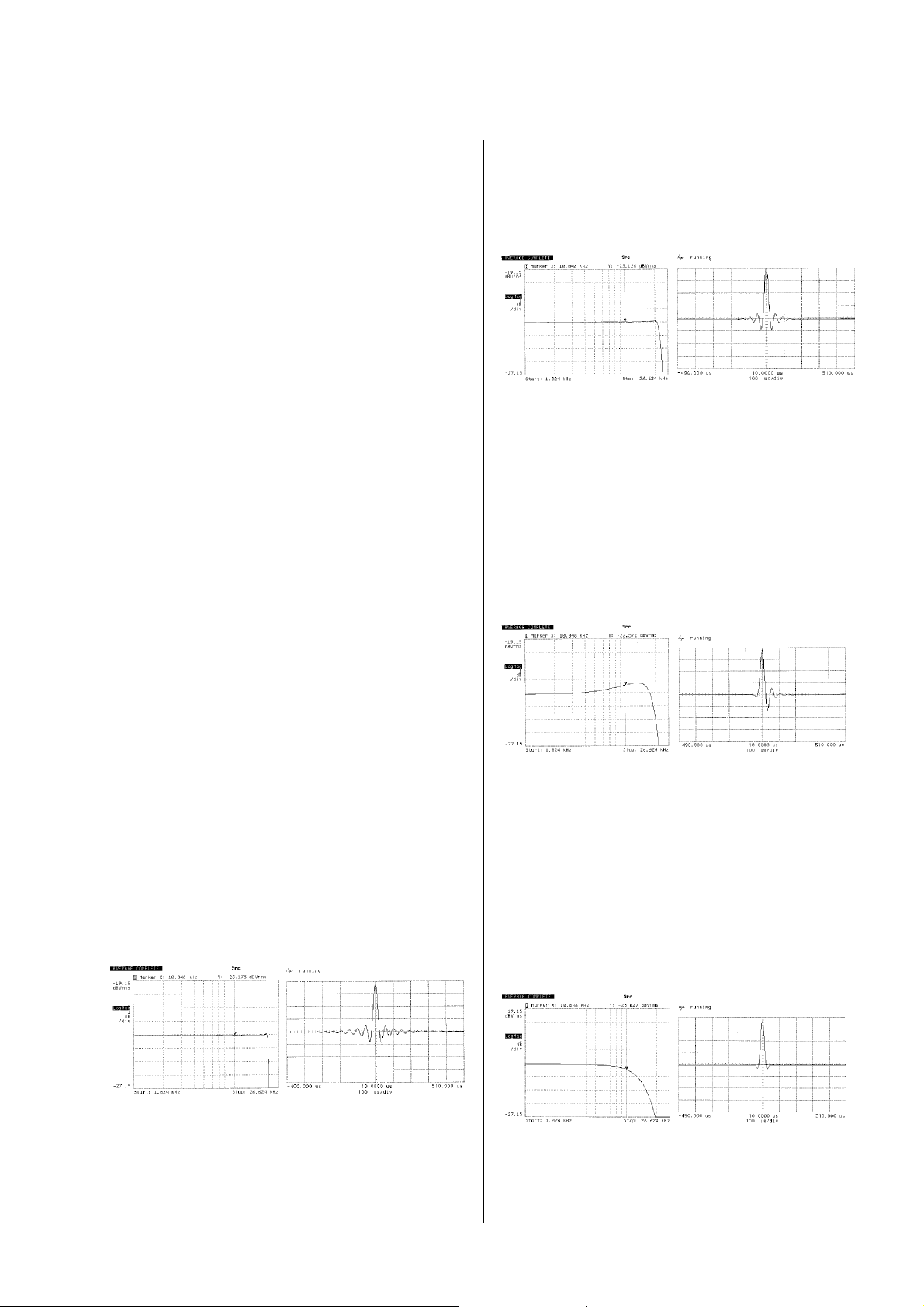

Digitalfilter / Abtastratenerhöhung .................................................................................. 15
• Filter 1 (langes FIR-Filter) ........................................................................................ 15
• Filter 2 (kurzes FIR-Filter) ........................................................................................ 15
• Filter 3 (Bezier-Interpolator plus IIR-Filter) ............................................................... 15
• Filter 4 (reiner Bezier-Interpolator) ........................................................................... 15
Anschluss und Inbetriebnahme

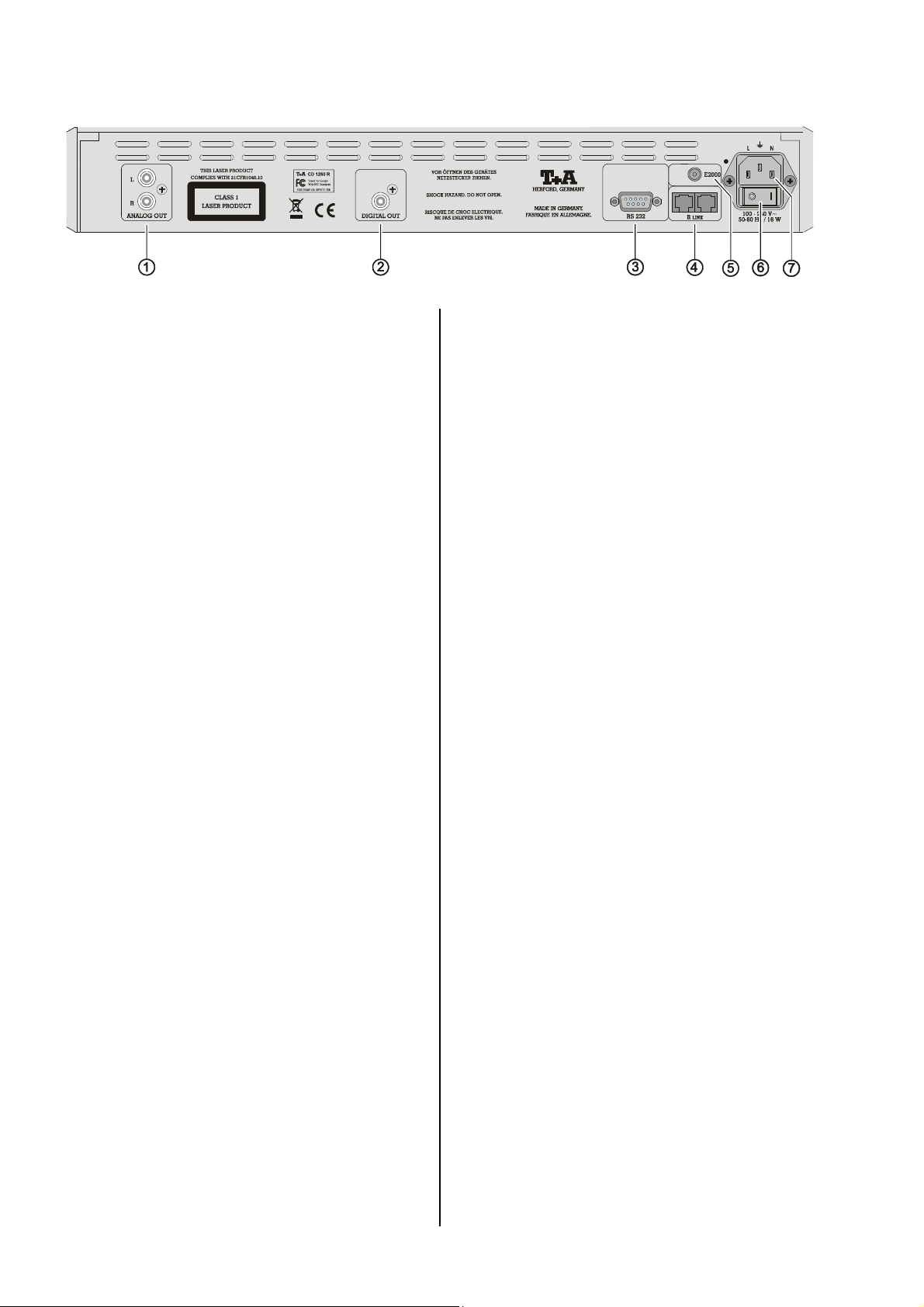

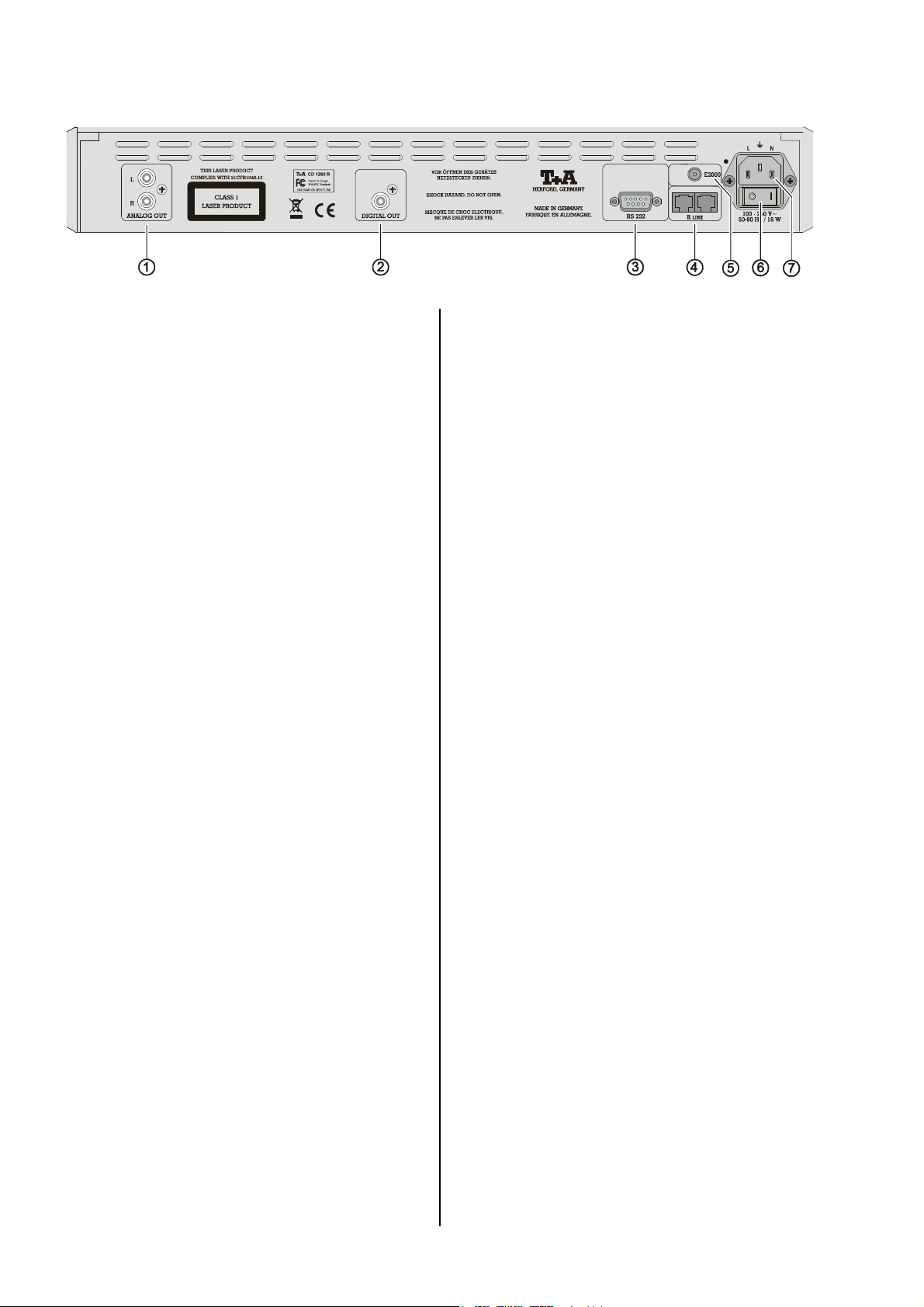

Anschlusselemente an der Rückseite ........................................................................... 18
Aufstellung und Verkabelung ......................................................................................... 19
Sicherheitshinweise ....................................................................................................... 21
Sonstiges
Betriebsstörungen ......................................................................................................... 23
Anhang
Anschluss-Schema ........................................................................................................ 48
Technische Daten .......................................................................................................... 49
5
Page 6

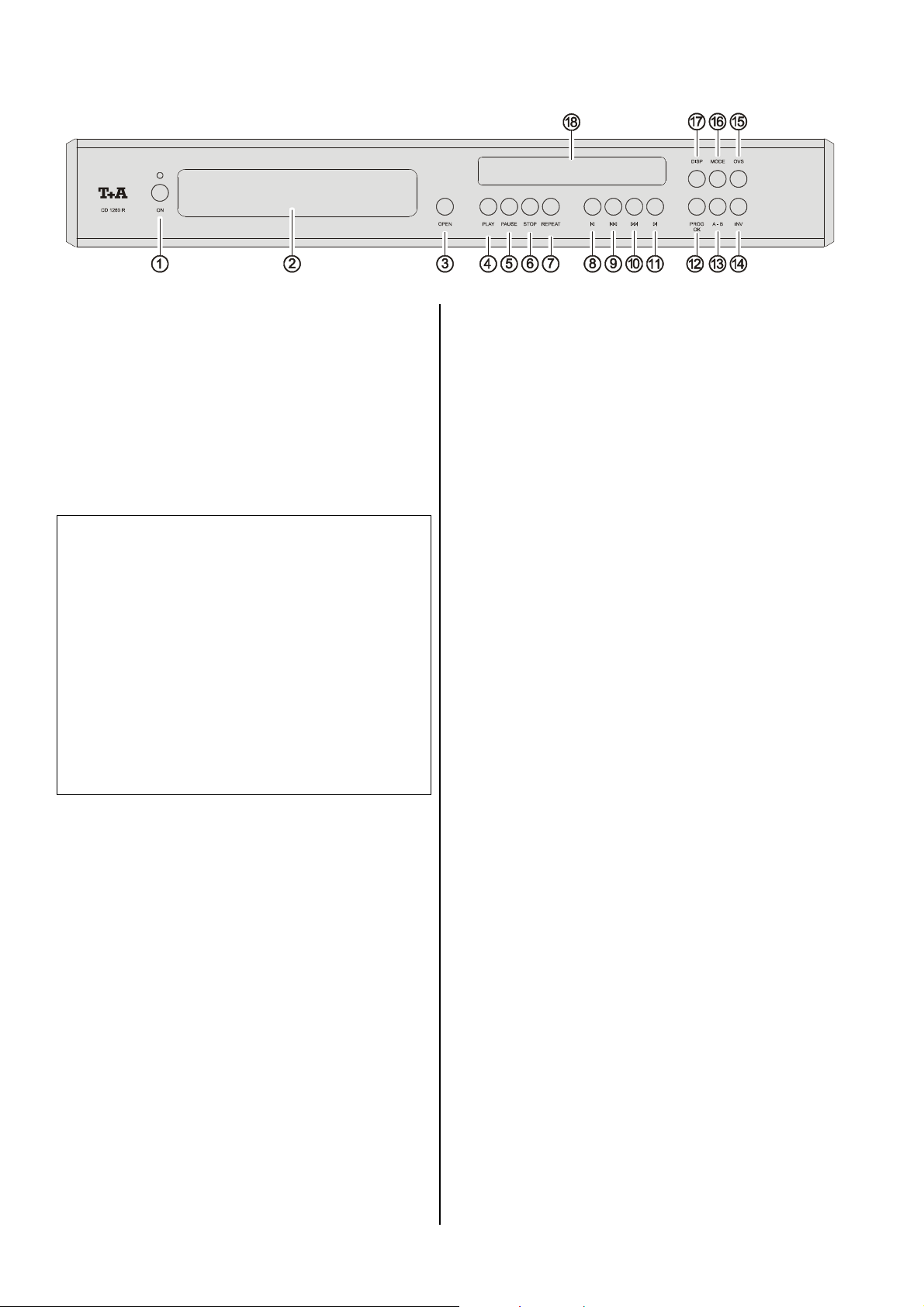

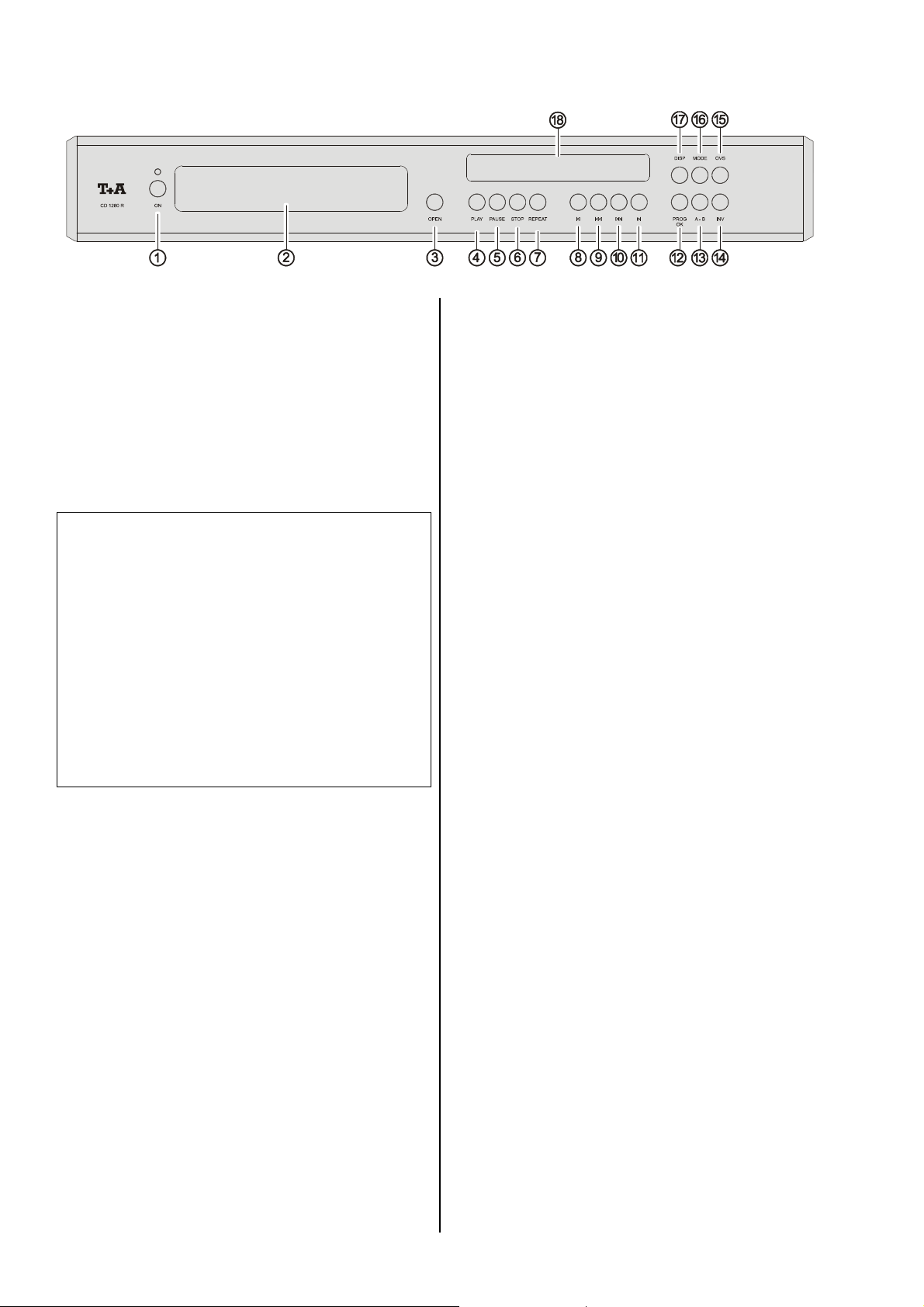

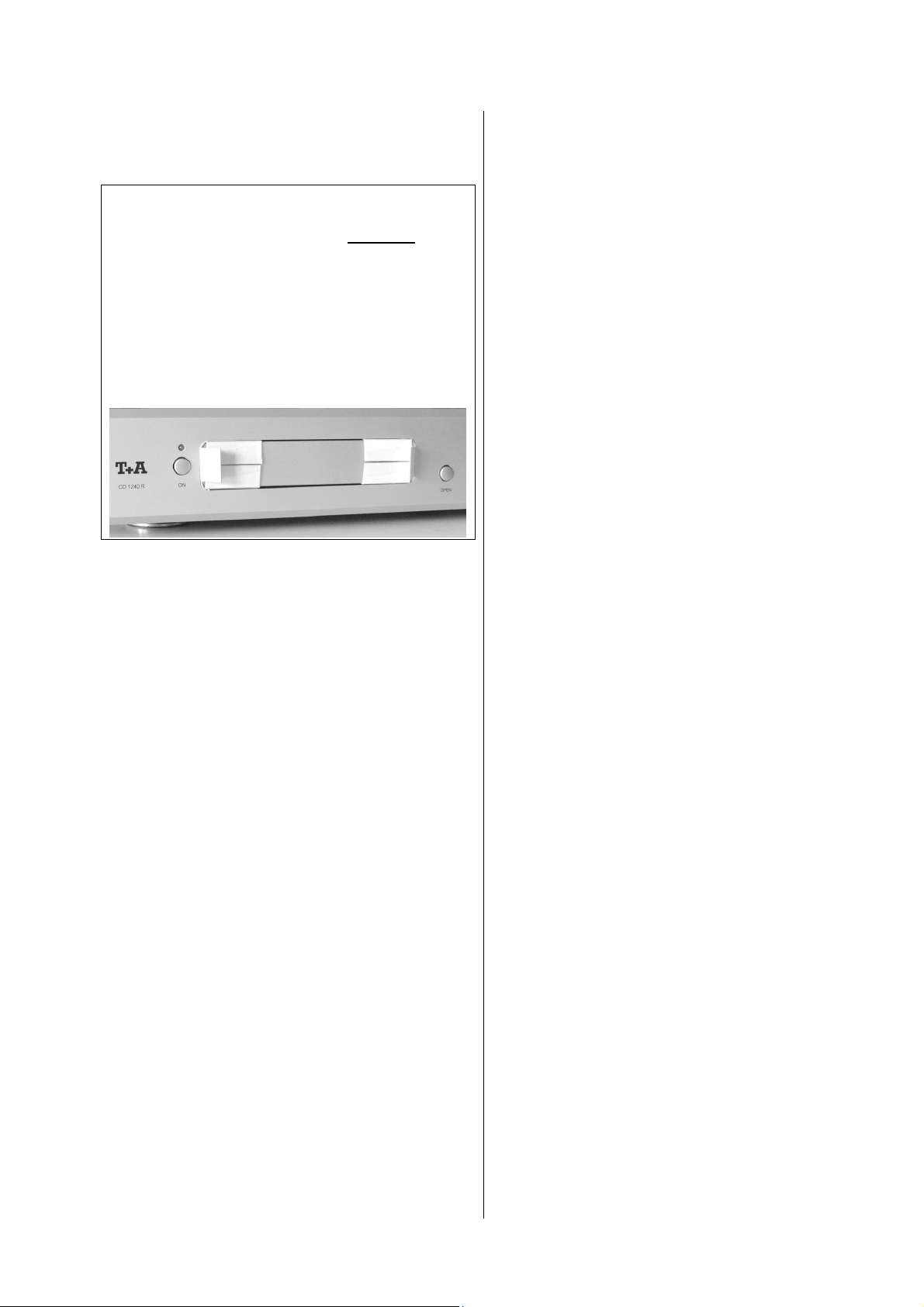

Bedienelemente der Frontseite
Ein- und Ausschalter. Bei eingeschaltetem,
betriebsbereitem Gerät leuchtet die LED über dem
Taster. Nach dem Einschalten befindet sich der CDPlayer wieder in der Einstellung, in der er ausgeschaltet
wurde. Ist der CD-Player innerhalb einer 'R'-Anlage an
einen Vor-/ Vollverstärker bzw. Receiver angeschlossen,
so kann er über die Fernbedienung mit dem Taster
in den Standby-Zustand geschaltet werden. Im
Standby-(Bereitschafts-) Zustand ist das Gerät nicht
vollständig ausgeschaltet.
Achtung!
Der Netztaster ist kein Netztrenner. Auch wenn die
Leuchtdiode ausgeschaltet ist, sind Teile des Gerätes
mit der Netzspannung verbunden (Standby-Betrieb). Die
Standby-Stromaufnahme ist im Kapitel „Technischen
Daten“ angegeben.
Soll das Gerät längere Zeit nicht benutzt werden, ist es
vorteilhaft, das Gerät mit dem Netzschalter an der
Rückseite vom Netz zu trennen oder den Netzstecker zu
ziehen.
Bei Ausschalten mit dem Netzschalter beträgt der
Stromverbrauch 0 Watt. Im Ausgeschalteten Zustand
kann das Gerät nicht mit der Fernbedienung
eingeschaltet werden. Bringen Sie daher vor dem
Einschalten zuerst den Netzschalter in die '1' Position.
CD-Schublade
Die Schublade wird durch Drücken des Tasters
geöffnet und geschlossen.
Die geöffnete Schublade schließt sich ebenfalls beim
Betätigen des Tasters
nummerischen Eingabe einer Track- (Titel-) nummer mit
der Fernbedienung.
Taster zum Öffnen und Schließen der CD-Schublade.
Durch diesen Taster wird die Wiedergabe gestartet oder
nach einer PAUSE fortgesetzt.
oder bei der
Mit diesem Taster wird die Wiedergabe angehalten, d.h.
der laufende Titel wird unterbrochen. Die Wiedergabe
wird durch erneutes Antippen des
durch Betätigen des
Der
-Taster beendet die Wiedergabe.
Durch wiederholtes Antippen des
das Gerät nacheinander in unterschiedliche AbspielModi (Wiedergabe-Betriebsarten) geschaltet, die beim
Umschalten jeweils kurz im Display angezeigt werden:
RPT TRACK
RPT ALL
RPT OFF
Durch einen langen Druck auf den
der Mix-Mode ein- und ausgeschaltet. Danach kurzes
Antippen schaltet zwischen Mix und Repeat Mix :
MIX
RPT MIX
Hinweis:
Im Displayfenster wird die Betriebsart 'REPEAT' durch
das leuchtende -Symbol dauerhaft angezeigt.
/
/
Diese Taster werden benutzt zur
• Wahl des vorhergehenden/nächsten Titels während
der Wiedergabe.
• Titelwahl beim Erstellen eines MEMO-Programms.
/
/
Schneller Rück-/Vorlauf zum Suchen einer bestimmten
Passage.
-Tasters fortgesetzt.
-Tasters oder
-Tasters wird
-Taster wird
6
Page 7
/
Taster zum Speichern, Ändern und Überprüfen eines
MEMO-Programms.
Durch Antippen dieses Tasters werden auf der laufenden
CD zwei Zeitmarken (A und B) gesetzt. Die Passage
zwischen den beiden Marken wird bis zum erneuten
Drücken des Tasters
(siehe Kapitel 'Direktbedienung des CD-Players,
Wiederholung einer Passage (A-B)').
Dieser Taster schaltet zwischen normaler und invertierter
Phasenlage des Signals hin und her. Beim Antippen des
-Tasters wird im Display für ca. eine Sekunde die
aktuelle Phasenlage angezeigt: 'NORMAL' oder
'INVERTED'.
Das menschliche Ohr ist bei bestimmten Instrumenten
oder Stimmen durchaus in der Lage, die absolut richtige
Phasenlage zu erkennen.
Da jedoch bei einigen Aufnahmen die Absolutphase
nicht korrekt aufgezeichnet ist, kann sie durch Antippen
dieses Tasters invertiert (d. h. um 180° gedreht) werden.
Die Korrektur erfolgt auf digitaler Ebene und führt daher
zu keinerlei Klangbeeinträchtigung!
beliebig oft wiederholt.
Hinweis:
Im Displayfenster wird der Inversbetrieb durch das
leuchtende -Symbol dauerhaft angezeigt.
Beim Antippen dieses Tasters wird im Display für ca.
eine Sekunde das aktive Digitalfilter angezeigt, z. B.:
'FIR LONG'.
Während dieser Zeit kann durch wiederholtes Antippen
des Tasters
umgeschaltet werden. Nähere Erläuterungen zu den
Filtern finden Sie im Kapitel 'Technische Beschreibung
Digitalfilter / Abtastratenerhöhung'.
auf unterschiedliche Digitalfilter
Hinweis:
Im Displayfenster wird das aktive Filter durch die
leuchtende Kennziffer (1 ... 4) dauerhaft angezeigt.
Dieser Taster schaltet die Anzeige-Modi des
CD-Players. Folgende Anzeigen stehen zur Wahl:
1. Track-Anzeige:
Im Display wird der Betriebszustand und die laufende
Tracknummer angezeigt, z. B. 'PLAY 3'.
2. Trackzeit-Anzeige:
Anstelle des Betriebszustandes 'PLAY' wird die
abgelaufene Spielzeit des aktuellen Tracks
angezeigt, z. B. '3,30 12'.
3. Track-Restzeit-Anzeige:
Anstelle des Betriebszustandes 'PLAY' wird die
Restspielzeit des aktuellen Tracks angezeigt, z. B.
'1,25 12'.
4. Diskzeit-Anzeige:
Anstelle des Betriebszustandes 'PLAY' wird die
abgelaufene Spielzeit der Disk angezeigt, z. B.
'10,30 5'.
5. Disk-Restzeit-Anzeige:
Anstelle des Betriebszustandes 'PLAY' wird die
Restspielzeit der Disk angezeigt, z. B. '15,30 8'.
Hinweis:
Die Modi Diskzeit-Anzeige und Disk-Restzeit-Anzeige
stehen nicht während des Abspielens von einem MemoProgramm zur Verfügung.
Einstellen der Displayhelligkeit
Beim CD-Player kann durch Drücken des
die Helligkeit des Displays in drei Stufen den
persönlichen Wünschen angepasst werden. Es stehen
die folgenden Helligkeitsstufen zur Wahl:
1. Normaleinstellung:
gute Ablesbarkeit, auch bei Tage und Sonnenlicht.
2. Abgedunkelt:
dezente Einstellung, für dunkle Aufstellungsorte.
3. Display ausgeschaltet:
das Display ist vollständig abgeschaltet.
In den Helligkeitsstufen 3 wird das Display bei jedem
Bedienvorgang für kurze Zeit aktiviert und auf normale
Helligkeit geschaltet. Dadurch wird eine Kontrolle der
Einstellungen auch aus größerer Entfernung gestattet.
Es schaltet nach ca. vier Sekunden automatisch wieder
auf den gewählten Helligkeitswert zurück.
Tasters
7
Page 8

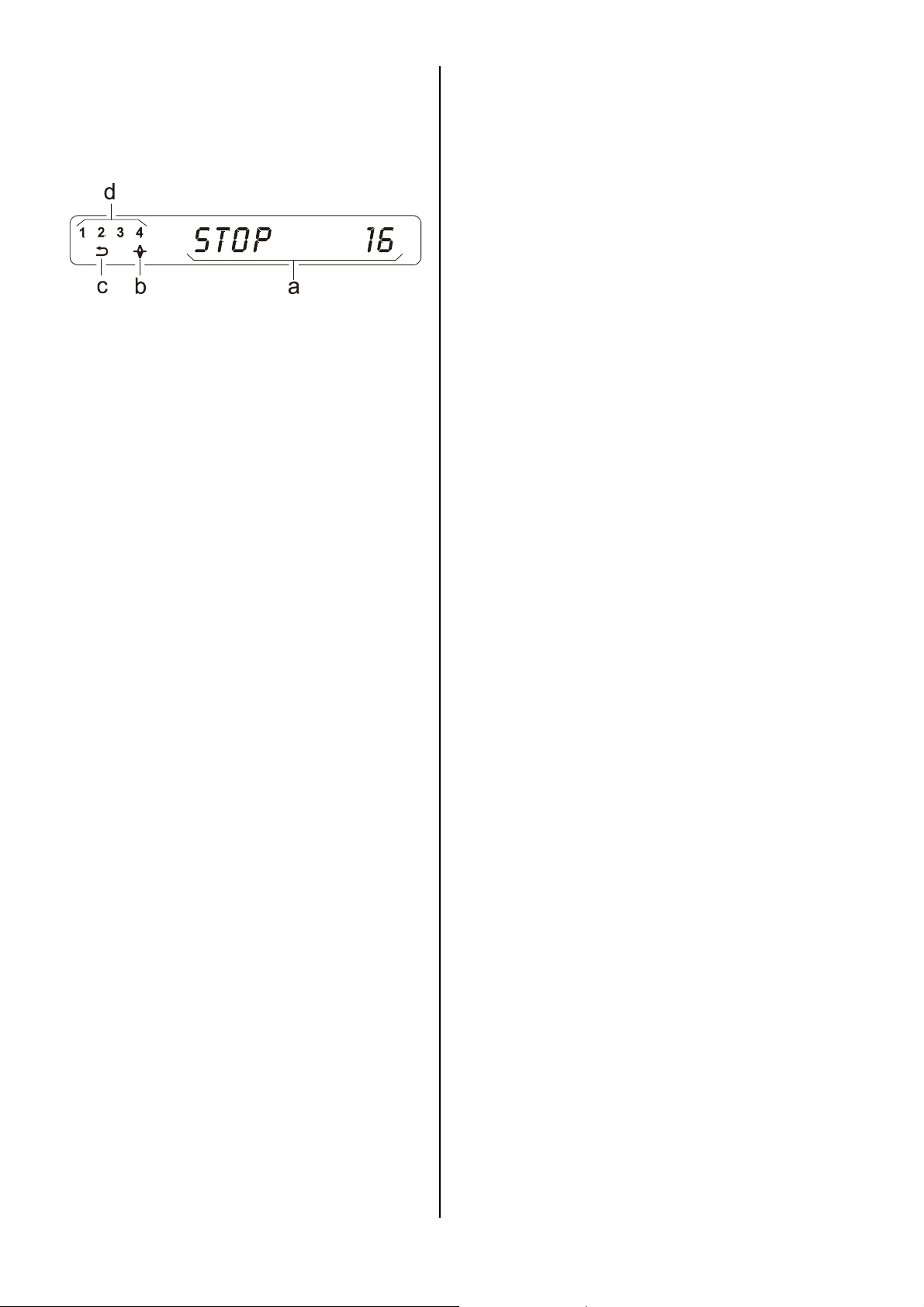

Display
Alle Anzeigeelemente des CD-Players sind in einem
übersichtlichen Displayfeld zusammengefasst:
a) alphanumerisches Anzeigefeld zur Darstellung von
Gerätemeldungen,
b) das -Symbol leuchtet, wenn das Ausgangssignal
invertiert ist,
c) das leuchtende -Symbol zeigt an, dass der
Repeatmodus eingeschaltet ist,
d) an dieser Position wird das aktive Digitalfilter durch
die leuchtende Kennziffer (1 ... 4) angezeigt.
8
Page 9
Direktbedienung des CD-Players
Abspielen einer CD
• CD-Schublade öffnen (
• CD mit der bedruckten Seite nach oben in die
Schublade einlegen.
• CD-Schublade schließen (
Unmittelbar nach dem Schließen liest das Gerät das
"Inhaltsverzeichnis" der CD; das Display zeigt
'READING'. Während dieser Zeit werden alle
Tasterbetätigungen ignoriert.
Anschließend stellt das Display den augenblicklichen
Betriebszustand und die Gesamtzahl der Titel der
eingelegten CD dar, z. B.: 'STOP 16'.
• Abspielvorgang starten (
Die Wiedergabe beginnt und das Display zeigt den
Betriebszustand und die Nummer des gerade laufenden
Titels: 'PLAY 01'.
Nach dem letzten Titel stoppt die CD und das Display
zeigt wieder 'STOP' und die Gesamtzahl der CD-Titel.
Variationen:
Wird nach dem Einlegen der CD der
gedrückt, so schließt sich die Schublade und beginnt mit
dem ersten Titel.
Die Wiedergabe wird durch Drücken des
unterbrochen. Während der Unterbrechung zeigt das
Display 'PAUSE'.
Die Wiedergabe wird durch erneutes Antippen des
-Tasters oder durch betätigen des
Tasters fortgesetzt.
Wird während der Wiedergabe der
angetippt, so erfolgt ein Sprung zum Anfang des
nächsten Titels.
Antippen des
bewirkt einen Sprung zum Anfang des vorhergehenden
Titels. Wird der Taster weiterhin festgehalten, so können
mehrere Titel zurückgesprungen werden.
Antippen des
das Display zeigt 'STOP'.
Beim Antippen des
Schublade.
-Tasters während der Wiedergabe
-Tasters beendet die Wiedergabe,
-Tasters öffnet die CD-
-Taster)
-Taster)
-Taster)
-Taster
-Tasters
-
-Taster
Titelwahl
Während der Wiedergabe
Taster
Nummer des gewünschten Titels im Display hinter
'PLAY' erscheint.
Beim Loslassen des Tasters wird die Wiedergabe kurz
unterbrochen und dann der gewünschte Titel gespielt.
bzw.
Hinweis:
Mit den Zifferntastern der Fernbedienung kann die
Nummer des gewünschten Titels direkt eingegeben
werden.
Wiederholung einer Passage (A-B)
Zunächst wird der gewünschte Anfangspunkt der
Passage aufgesucht:
Den
-Taster antippen; das Display zeigt vor der
aktuellen Tracknummer (Titelnummer) ein blinkendes 'A'
und fordert damit zum Eingeben des Anfangsmarkers
auf:
'PLAY AB 08'.
Der Anfangsmarker wird durch Antippen des
Tasters gesetzt.
Nach kurzer Zeit fordert das blinkende 'B' zur Eingabe
des Endmarkers auf; am Ende der gewünschten
Passage
Die Passage zwischen den beiden Marken wird
wiederholt, bis der Taster
Taster
die Wiederholung der Passage fort.
Hinweise:
• Zum Suchen des Anfangs- und Endpunktes kann der
-Taster erneut antippen.
und
schnelle Vor-/Rücklauf (
benutzt werden.
setzen die Wiedergabe ohne
so oft antippen, bis die
-
gedrückt wird. Die
und
-Taster)
9
Page 10
Abspiel Modus
Durch wiederholtes Antippen des
das Gerät nacheinander in unterschiedliche AbspielModi (Wiedergabe-Betriebsarten) geschaltet, die beim
Umschalten jeweils kurz im Display angezeigt werden.
Durch einen langen Druck auf den
der Mix-Mode ein- und ausgeschaltet. Danach kurzes
Antippen schaltet zwischen Mix und Repeat Mix.
'RPT TRACK'
'RPT ALL'
'MIX'
'RPT MIX'
'RPT OFF'
Während des Abspielens wird der aktuelle Repeatmodus
im Display vor der Tracknummer dargestellt und die
Repeat-Betriebsarten werden durch das leuchtende
Symbol dauerhaft angezeigt, z. B.
PLAY 17 REPEAT ALL
PLAY T 17 REPEAT TRACK
MIX M 17 REPEAT MIX
PLAY 17 REPEAT OFF
Während der Wiedergabe eines Memo-Programms stellt
das Display vor der aktuellen Titelnummer zusätzlich ein
'P' dar.
Nachdem die CD-Schublade einmal geöffnet und wieder
geschlossen wurde, befindet sich das Gerät immer in der
normalen Wiedergabe.
Der gerade gespielte Titel der CD oder
eines MEMO-Programms wird endlos
wiederholt.
Die Titel der CD oder eines MEMOProgramms werden in der
vorgegebenen Reihenfolge endlos
wiederholt.
Die Titel der CD oder eines MEMOProgramms werden in zufälliger
Reihenfolge wiedergegeben.
Die Titel der CD oder eines MEMOProgramms werden in zufälliger
Reihenfolge endlos wiederholt.
Normale Wiedergabe.
-Tasters wird
-Taster wird
Schneller Suchlauf
• Schneller Suchlauf vorwärts
(
-Taster gedrückt halten)
• Schneller Suchlauf rückwärts
(
-Taster gedrückt halten)
Während des Suchlaufs wird links im Display die aktuelle
Titellaufzeit angezeigt.
10
Page 11

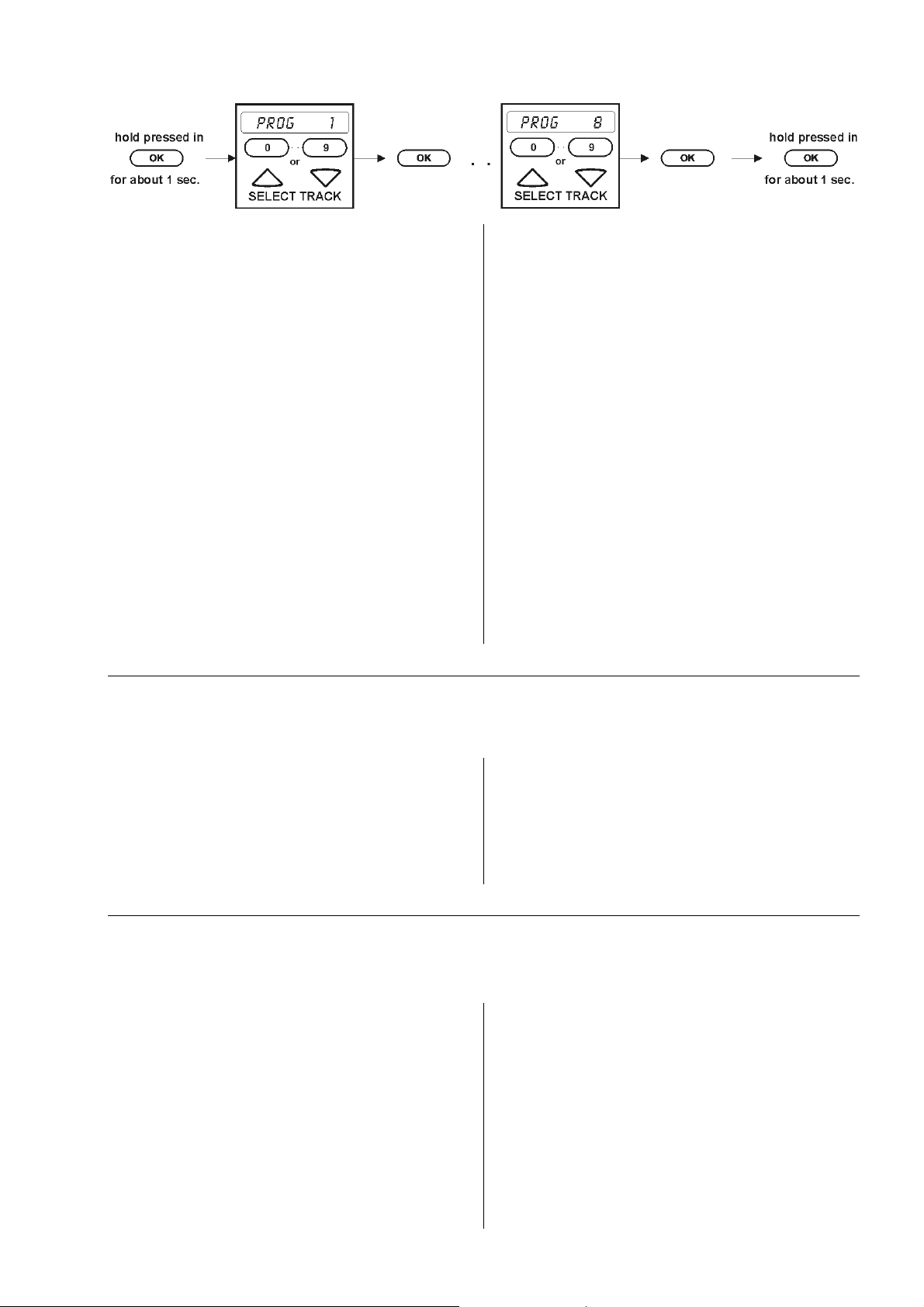

MEMO-Programm erstellen
Erläuterung:
In einem MEMO-Programm können bis zu 30 Titel einer
CD in beliebiger Reihenfolge gespeichert werden, z. B.
beim Zusammenstellen einer Kassetten-Aufnahme. Das
MEMO-Programm kann nur für die jeweils eingelegte CD
erstellt werden. Es bleibt gespeichert, bis es wieder
gelöscht oder die CD-Schublade geöffnet wird.
Bedienung:
Nach dem Einlegen der CD erscheint im Display die
Gesamtspielzeit und die Gesamtzahl der Titel der CD.
• MEMO-Programmierung aktivieren.
Taster ca. 1 Sekunde gedrückt halten
Im Display erscheint 'PROG' und eine Ziffer als EingabeAufforderung.
• Gerätetaster
Fernbedienungstaster so oft antippen, bis die
Nummer des gewünschten Titels im Display hinter
'PROG' erscheint.
• Nun den Titel im MEMO-Programm abspeichern,
dazu den
bzw.
Taster antippen.
/ bzw.
MEMO-Programm abspielen
Das MEMO-Programm kann nun abgespielt werden.
• Abspielvorgang starten.
Die Wiedergabe beginnt mit dem ersten Titel des
MEMO-Programms. Während der Wiedergabe eines
MEMO-Programms stellt das Display vor der aktuellen
Titelnummer ein 'P' dar.
/
-Taster
MEMO-Programm löschen
Das Antippen des
STOP öffnet die CD-Schublade und löscht damit das
MEMO-Programm!
Ein MEMO-Programm kann auch ohne Öffnen der CDSchublade gelöscht werden:
-Tasters im Betriebszustand
Die Titelnummer blinkt einmal zur Bestätigung, dass
dieser Titel jetzt als erster Titel im MEMO-Programm
aufgenommen wurde. Alle weiteren Titel in gleicher
Weise anwählen und durch Antippen des
Tasters abspeichern.
Hinweis:
Anstatt durch die
/ Fernbedienungstaster kann der ge-
wünschte Titel auch über die Zifferntaster direkt eingegeben werden. Nach der Zifferneingabe wird der Titel wie
oben durch kurzes Antippen des
gespeichert.
Nach dem Abspeichern des 30. Titels meldet das
Display 'FULL'. Weiterer Titel werden ignoriert.
Wenn alle gewünschten Titel gespeichert sind, wird die
MEMO-Programmierung beendet.
• MEMO-Programmierung beenden.
Die Gerätetaster
Fernbedienungstaster wählen den vorhergehenden bzw. nächsten Titel nur innerhalb des MEMOProgramms.
• MEMO-Programm löschen.
Im Display erscheint: 'CLEAR'
Das MEMO-Programm ist jetzt gelöscht.
/
Taster ca. 1 Sek. gedrückt halten
bzw.
Taster erneut ca. 1 Sek. drücken
-Gerätetaster /
Tasters
/ bzw.
11
Page 12
Fernbedienung des CD-Players
Allgemeines
Alle Laufwerksteuerungen und Sonderfunktionen des
CD-Players können fernbedient werden.
Es wird immer nur die aktuelle Hör-Quelle fernbedient.
Auf obenstehender Abbildung sind die Taster '
markiert, die für die Fernbedienung des CD-Players
benötigt werden. Alle anderen Taster wirken nicht auf
den CD-Player.
'
CD als Hörquelle wählen
Selektiert den CD-Player als aktuelle HörQuelle. Alle Fernbedienungsbefehle werden
nun zum CD-Player weitergeleitet.
12
Page 13
Laufwerksteuerung
Wahl des vorhergehenden Titels während der
Wiedergabe.
Startet die Wiedergabe (Play-Funktion) und
wählt während der Wiedergabe den nächsten
Titel.
Schneller Rücklauf zum Suchen einer
bestimmten Passage.
Schneller Vorlauf zum Suchen einer
bestimmten Passage.
Nach 2 Sek. wird das Gerät stummgeschaltet.
Während des Suchlaufs wird links im Display
die aktuelle Titellaufzeit angezeigt. Erreicht
der Suchlauf den Anfang oder das Ende der
CD, so wird er angehalten.
Beendet die Wiedergabe; das Display zeigt
'STOP'.
Öffnet und schließt die CD-Schublade im
STOP-Zustand.
Beim Antippen des -Tasters während
der Wiedergabe wird der laufende Titel
unterbrochen; das Display zeigt 'PAUSE'.
Nochmaliges Antippen des -Tasters
oder ein Druck auf den
die Wiedergabe fort.
Startet die Wiedergabe.
Taster zum Speichern eines MEMOProgramms. Während der Menüsteuerung
wird der
taster benutzt.
Kurz antippen:
Wahl der Abspielmodi RPT TRACK /
RPT ALL / RPT OFF
Lange Drücken:
Mix-Mode ein- und ausschalten
Danach kurz antippen:
Wahl der Mix-Modi MIX / RPT MIX
Kurz antippen:
Wahl des Digitalfilters (siehe
'Bedienelemente der Front,
Lange Drücken:
Ein langer Druck schaltet zwischen normaler
und invertierter Phasenlage des Signals hin
und her (siehe 'Bedienelemente der Front,
').
-Taster als Bestätigungs-
-Taster setzt
')
Nummerische Titelwahl
Zifferntaster
Nummerische Zifferneingabe zur direkten
Auswahl einer Tracknummer (Titelnummer).
Nach Betätigen eines Zifferntasters, z. B.
, zeigt das Display:
.
.
.
Hinter der ersten Ziffer blinkt nun ca.
.
3 Sekunden lang ein Marker als Eingabe-
.
Aufforderung. Innerhalb dieser Zeit kann der
Anwender
• einen zweiten Zifferntaster zur
Komplettierung einer zweistelligen
Titelnummer drücken und der Titel wird
sofort gespielt.
• den
• Bleibt der zweite Tasterdruck innerhalb
Taster drücken; die Eingabe
wird als einstellige Titelnummer
erkannt und der Titel sofort gespielt.
von drei Sekunden aus, so wird die
Eingabe als einstellige Titelnummer
gewertet und der Titel gespielt.
Hinweis:
Auch bei geöffneter Lade kann eine
Titelnummer direkt eingegeben werden.
Daraufhin schließt sich die Lade und das
Abspielen beginnt mit diesem Titel.
'SELECT 1-'.
13
Page 14

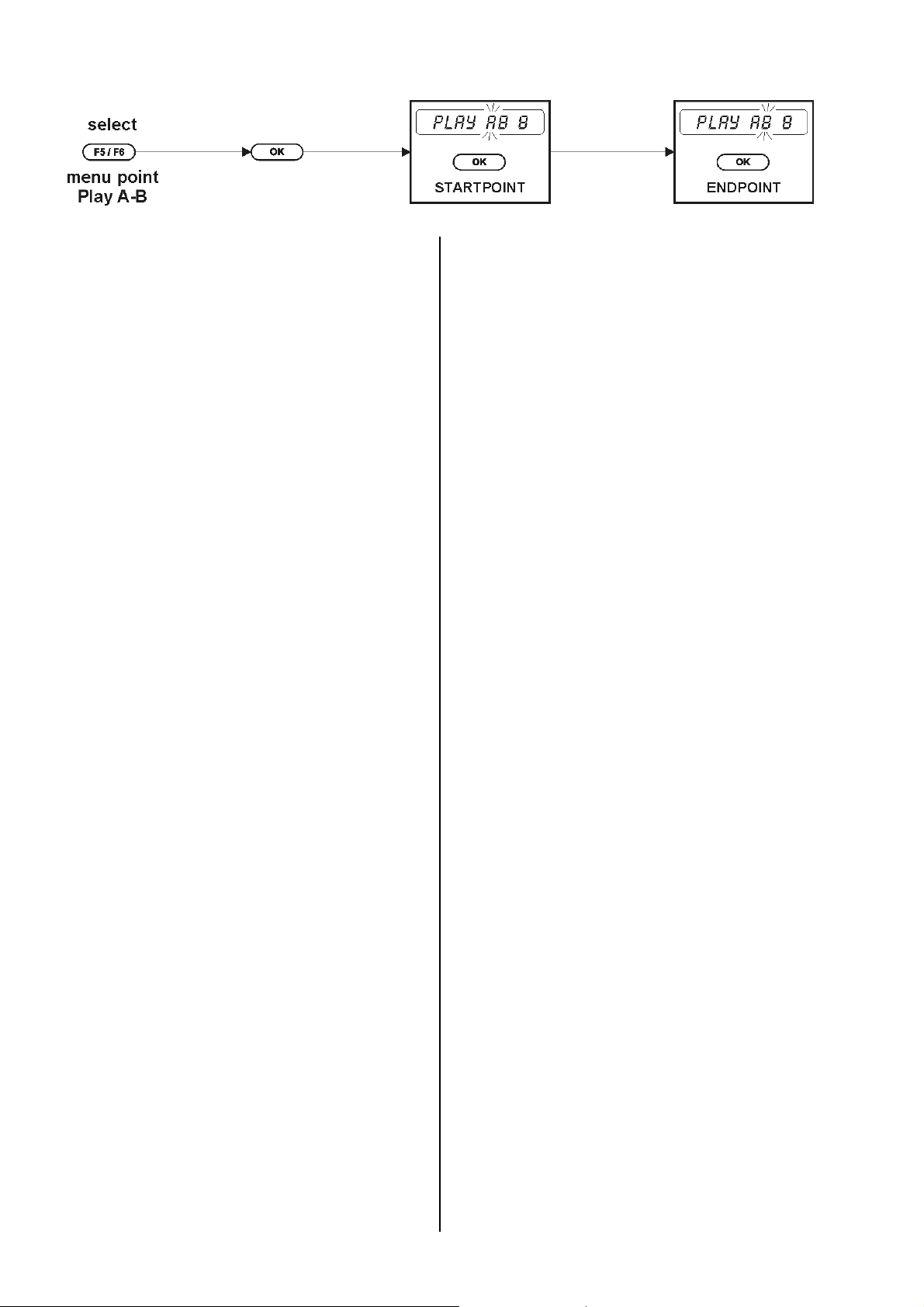

PLAY A-B mit der Fernbedienung
Erläuterung:
In der Betriebsart PLAY A-B werden auf der laufenden
CD zwei Zeitmarken gesetzt. Die Sequenz zwischen den
beiden Marken wird dann ständig wiederholt.
Bedienung:
Zunächst wird der gewünschte Anfangspunkt der
Passage aufgesucht ( / - Taster bzw.
/ -Taster).
Dann werden die Fernbedienungstaster in der o. a.
Reihenfolge angetippt.
Das Display zeigt vor der aktuellen Tracknummer
(Titelnummer) ein blinkendes 'A' und fordert damit zum
Eingeben des Anfangsmarkers auf, z. B.:
'PLAY AB 08'.
Der Anfangsmarker wird durch Antippen des
Tasters gesetzt.
Nach kurzer Zeit fordert das blinkende 'B' zur Eingabe
des Endmarkers auf; am Ende der gewünschten
Passage
Nach Eintippen des Endmarkers zeigt das Display z. B.
'PLAY AB' und die Passage zwischen den beiden
Markern wird nun ständig wiederholt.
Die Wiederholung kann zu jedem Zeitpunkt durch
Antippen des - Tasters beendet werden.
Die Taster und
ohne die Wiederholung der Passage fort.
- Taster erneut antippen.
setzen die Wiedergabe
-
Hinweise:
• Zum Suchen des Anfangs- und Endpunktes kann der
schnelle Vor-/Rücklauf / -Taster)
benutzt werden.
• Beim Aktivieren der Betriebsart PLAY A-B wird der
REPEAT MIX bzw. REPEAT TRACK Modus
beendet.
14
Page 15
Technische Beschreibung
Digitalfilter / Abtastratenerhöhung
Auf CDs sind Audiodaten mit einer Abtastrate von
44.1 kHz gespeichert – d. h. für jede Sekunde Musik
stehen 44100 Abtastwerte pro Kanal zur Verfügung. Im
CD 1260 R werden die von der CD gelesenen Audiodaten,
bevor sie im D/A Wandler in analoge Musiksignale zurück
verwandelt werden, zunächst auf eine höhere Abtastrate
(352,8 kHz) „hochgerechnet“. Durch dieses Verfahren wird
dem Wandler ein sehr viel besseres, feiner abgestuftes
Signal zur Verfügung gestellt, das dann auch
entsprechend genauer gewandelt werden kann. Die Abtastratenerhöhung ist ein rechnerischer Prozess, für den
es eine ganze Reihe unterschiedlicher mathematischer
Verfahren gibt. In fast allen digitalen Audiogeräten, die die
Vorteile der digitalen Abtastratenerhöhung (oftmals als
„Oversampling“ oder auch „Upsampling“ bezeichnet)
nutzen, wird zu diesem Zwecke das sogenannte FIRFilterverfahren eingesetzt. Bei wird seit nun über
zehn Jahren daran geforscht, den Prozess der Abtastratenerhöhung weiter zu verbessern, denn das FIR Standardverfahren hat neben seinen unbestreitbaren Vorteilen
auch einen Nachteil: es fügt impulsartigen Musiksignalen
kleine Vor- und Nachschwinger hinzu. Bei wurden
nun mathematische Verfahren entwickelt (sogenannte
Bezier-Polynom-Interpolatoren), die diese Nachteile nicht
haben. Sie klingen daher nochmals besser und natürlicher
als das gebräuchliche Standardverfahren. Da die von uns
eingesetzten Rechenverfahren wesentlich aufwändiger
und komplexer sind als das Standardverfahren, kommt im
CD 1260 R ein leistungsfähiger digitaler Signalprozessor
(DSP) zum Einsatz, der mit höchster Präzision (56 Bit) und
nach speziellen Rechenalgorithmen die Abtastratenerhöhung vornimmt.
Der von uns eingesetzte frei programmierbare DSP ist in
der Lage, die Abtastratenerhöhung nach beliebigen
Rechenverfahren durchzuführen. Wir haben daher im
CD 1260 R neben dem reinen Bezierverfahren (Filter 4)
noch ein etwas abgewandelte Bezier-Verfahren (Filter 3
und 4) sowie zwei Varianten des Standardverfahrens
(Filter 1 und Filter 2) realisiert. Nähere Erläuterungen zu
den verschiedenen Verfahren finden Sie im nachfolgenden Abschnitt. Sie können zwischen den unterschiedlichen umschalten und selbst entscheiden, welchem der
Ansätze Sie den Vorzug geben.
Filter 1 (langes FIR-Filter)
Das lange FIR Filter ist das Standard Oversamplingverfahren der Digitaltechnik mit extrem linearem Frequenzgang, sehr hoher Sperrdämpfung, linearer Phase
und konstanter Gruppenlaufzeit. Nachteilig sind die dem
Signal hinzugefügten Vor- und Nachschwinger. Durch
diese „Zeitbereichsfehler“ verliert das Musiksignal an
Natürlichkeit, Dynamik und Präzision. Die räumliche
Ortbarkeit nimmt ab.
Filter 2 (kurzes FIR-Filter)
Durch Kürzung der Filterlänge (geringere Koeffizientenzahl) werden die Zeitbereichsfehler verringert. Allerdings
nimmt auch die Linearität des Frequenzgangs etwas ab
und die Sperrdämpfung sinkt.
Frequenzgang und Einschwingverhalten des kurzen
FIR-Filters
Filter 3 (Bezier-Interpolator plus IIR-Filter)
Bei diesem Verfahren wird ein idealer Bezier-Interpolator
mit einem sogenannten IIR Filter kombiniert. Die problematischen Vorschwinger des FIR Verfahrens werden
eliminiert. Dieses Verfahren produziert ein sehr „analoges“ Systemverhalten. Es gleicht klanglich und messtechnisch guten analogen Plattenspielern.
Frequenzgang und Einschwingverhalten des BezierInterpolators plus IIR-Filter
Filter 4 (reiner Bezier-Interpolator)
Dieses Verfahren liefert eine perfekte Rekonstruktion
des ursprünglichen Musiksignals. Es weist keinerlei Voroder Nachschwinger auf und ist frei von jeglichen Verfälschungen des zeitlichen Verlaufs des Originalsignals.
Klanglich überzeugt dieses Verfahren durch Natürlichkeit, hohe Dynamik und Präzision.
Frequenzgang und Einschwingverhalten des langen
FIR-Filters
Frequenzgang und Einschwingverhalten des BezierInterpolators
15
Page 16
16
Page 17
Installation
Inbetriebnahme
Sicherheitshinweise
In diesem Kapitel werden alle Dinge von grundsätzlicher Bedeutung für die Aufstellung und Inbetriebnahme
beschrieben, die nicht für den täglichen Umgang mit dem Gerät relevant sind, die aber trotzdem vor dem ersten
Gebrauch gelesen und beachtet werden sollten.
17
Page 18
Anschlusselemente
ANALOG OUT
Der analoge Ausgang des CD-Players liefert ein
Ausgangssignal mit festem Pegel.
Er ist für den Anschluss an einen Vorverstärker,
Vollverstärker oder Receiver mit eigener
Lautstärkeregelung ausgelegt.
Die Ausgangsbuchsen sind entsprechend ihrer
Kennzeichnung (L/R) an die CD Eingangsbuchsen
(INPUT) des Vor-/ Vollverstärkers oder Receivers
anzuschließen, d. h.
‘ANALOG OUTPUT L’ an ‘INPUT L’
‘ANALOG OUTPUT R’ an ‘INPUT R’
DIGITAL OUT
Optionaler digitaler Coaxial-Ausgang zum Anschluss
eines externen Digital/Analog-Wandlers mittels
Lichtwellenleitern.
(optional)
RS 232 Anschluss
Steueranschluss zur Fernsteuerung des CD 1260 R und
zur Integration in vernetzte Multimedia-Anlagen.
Anschluss dient auch zum Einspielen von SoftwareUpdates.
R
LINK
Steuereingangs- / Steuerausgangsbuchsen für
R
LINK
– System:
Beide Buchsen sind gleichwertig - eine beliebige der
beiden Buchsen dient als Eingang, die andere ist dann
als Ausgang zum nächsten R
E2000
Eingangsbuchse für den Anschluss eines externen
Fernbedienungsempfängers E2000 (* optionales
Zubehör).
Hinweis:
Diese Buchse kann auch benutzt werden, um den
CD 1260 R an einen Vorverstärker, Vollverstärker oder
Receiver der älteren 'R'-Geräte-Generation ohne
R
LINK
-Anschluss anzuschließen.
Netzschalter
Nicht in allen Modellvarianten vorhanden (abhängig vom
Bestimmungsland).
Der Netzschalter (sofern vorhanden) ist für den Betrieb in
die Stellung 'I' zu bringen.
Netzeingang
In diese Buchse wird das Netzkabel eingesteckt.
Zum korrekten Netzanschluss beachten Sie bitte die
Hinweise in den Kapiteln 'Inbetriebnahme und
Verkabelung' und 'Sicherheitshinweise'.
LINK
Gerät zu verwenden.
(Hauptschalter)
18
Page 19
Aufstellung und Verkabelung
Packen Sie den CD-Player vorsichtig aus und heben Sie
die Originalverpackung sorgfältig auf. Der Karton und
das Verpackungsmaterial sind speziell für dieses Gerät
konzipiert und bei späteren Transporten ein sicherer Behälter.
Achtung
Die Transportsicherung ist bei jedem Transport zu
benutzen!
• CD-Schublade öffnen.
• Netzstecker ziehen.

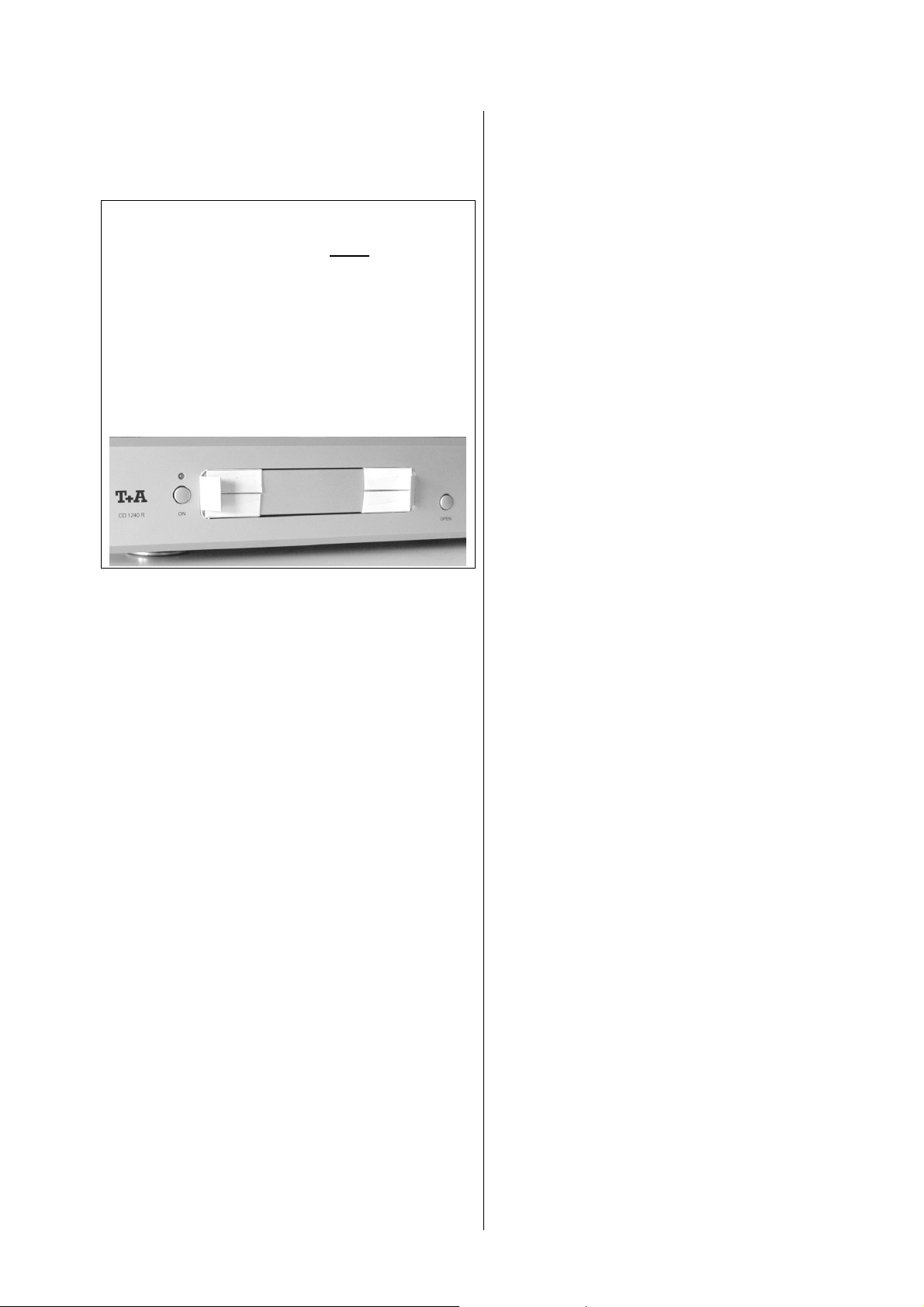

• Die Transportsicherung um die geöffnete CD-
Schublade legen, evtl. mit einem kleinen Stück
Klebestreifen fixieren.
• CD-Schublade vorsichtig per Hand zuschieben. Beim
Schließen der Schublade ist darauf zu achten, dass die
Transportsicherung sauber liegen bleibt (siehe
Abbildung).
Bitte beachten Sie unbedingt die Sicherheitshinweise
dieser Anleitung.
War das Gerät größerer Kälte ausgesetzt (z. B. beim
Transport), so ist mit der Inbetriebnahme zu warten, bis
sich das Gerät auf Raumtemperatur aufgewärmt hat und
das Kondenswasser restlos verdunstet ist.
Vor der Aufstellung des Gerätes auf empfindlichen
Flächen sollte ggf. an einer nicht sichtbaren Stelle die
Verträglichkeit des Lackes mit den Gerätefüßen
überprüft werden.
Das Gerät ist waagerecht auf einer festen, ebenen
Unterlage aufzustellen. Bei Aufstellung auf
Resonanzdämpfern oder Entkopplungsgliedern ist darauf
zu achten, dass die Standsicherheit des Gerätes nicht
beeinträchtigt wird.
Die Aufstellung darf nur an einem gut belüfteten, trockenen Ort erfolgen, wobei direkte Sonneneinstrahlung und
die Nähe von Heizkörpern zu vermeiden sind.
Das Gerät darf nicht in der Nähe von wärmeproduzierenden, wärmeempfindlichen oder leicht brennbaren
Gegenständen bzw. Geräten aufgestellt werden.
Sorgen Sie beim Einbau in Regale oder Schränke
deshalb unbedingt für ausreichende Luftzufuhr und
sorgen Sie dafür, dass die Wärme des Gerätes
abgeführt werden kann. Ein Wärmestau beeinträchtigt
die Lebensdauer des Gerätes und ist eine
Gefahrenquelle.
Verlegen Sie Netz- oder Lautsprecherkabel sowie das
Fernbedienungs-Kabel (RZ 001) möglichst entfernt von
Ton- und Antennenleitungen und keinesfalls über oder
unter dem Gerät.
Die Integration des Gerätes in eine 'R'-Anlage ist auf
nachstehender Abbildung dargestellt.
Hinweise zum Anschluss:
• Stecken Sie alle Stecker fest in die Buchsen ein.
Lockere Steckverbindungen können Brummen oder
andere Störgeräusche verursachen.
• Verbinden Sie die Ausgangsbuchsen des CD-Players
mit den gleichnamigen Eingangsbuchsen des Voroder Vollverstärkers, also 'R' mit 'R' und 'L' mit 'L'.
Bei umgekehrtem Anschluss sind die Stereokanäle
vertauscht.
• Schließen Sie das Gerät bitte mit dem beiliegendem
Netzkabel an eine entsprechende, vorschriftsmäßig
geerdete Steckdose an.
• Zur Erreichung des maximalen Störabstandes sollte
der Netzstecker so in die Netzsteckdose gesteckt
werden, dass die Phase an dem Kontakt der Netzeingangsbuchse angeschlossen wird, der mit einem
Punkt () gekennzeichnet ist. Die Phase der
Netzsteckdose kann mit einem dafür geeigneten
Messgerät ermittelt werden. Wenden Sie sich bitte an
Ihren Fachhändler.
• Wir empfehlen die Verwendung der konfektionierten
–Netzkabel 'POWER LINE' in Kombination mit
der Netzsteckdosenleiste 'POWER BAR', die mit
Phasenindikator ausgestattet ist.
• Nachdem die Anlage vollständig verkabelt ist, stellen
Sie bitte den Lautstärkeregler auf eine sehr geringe
Lautstärke und schalten Sie die Anlage ein.
Das Display des CD-Players sollte nun aufleuchten und
das Gerät kann bedient werden.
Legen Sie eine CD ein und starten Sie die Wiedergabe
durch Drücken des
Nach Umschalten des Verstärkers auf die Hörquelle 'CD'
und Einschalten des benutzten Lautsprecherausganges
sollte die CD hörbar werden.
Falls bei der Inbetriebnahme des Gerätes Probleme
auftreten sollten, haben diese oftmals einfache
Ursachen, die leicht zu beheben sind. Lesen Sie dazu
das Kapitel 'Betriebsstörungen' dieser
Betriebsanleitung.
-Tasters.
19
Page 20
Lautsprecher- und Signalkabel
Die verwendeten Lautsprecher- und Signalkabel haben
einen nicht zu unterschätzenden Einfluss auf die
Wiedergabequalität der Gesamtanlage. empfiehlt
daher die Verwendung hochwertiger Kabel und
Steckverbinder.
In unserem Zubehörprogramm finden Sie eine Reihe
exzellenter Kabel und Stecker, die in ihren Eigenschaften
auf unsere Lautsprecher und Elektronikkomponenten
abgestimmt sind und hervorragend mit diesen
harmonieren.
Für schwierige und beengte Aufstellungsbedingungen
finden Sie im Zubehör auch Kabel in Sonderlängen
und Sonderstecker (z. B. in abgewinkelter Form), mit
deren Hilfe sich fast jedes Anschluss- und
Aufstellungsproblem lösen lässt.
Netzkabel und Netzfilter
Über die Netzstromversorgung gelangt nicht nur die
notwendige Betriebsenergie zu Ihren Geräten, sondern
oft auch Störungen von entfernten Geräten, Funk- und
Computeranlagen.
Um elektromagnetische Störungen von den Geräten fern
zu halten, bietet unser Zubehörprogramm das speziell
abgeschirmte Netzkabel 'POWER FOUR', das
konfektionierte Netzkabel mit Mantelkernfiltern
'POWER LINE' und die Netzfilterleiste 'POWER BAR'.
Mit diesem Zubehör kann die Wiedergabequalität
unserer Geräte in vielen Fällen nochmals gesteigert
werden.
Zu allen Fragen rund um die Verkabelung berät Sie gern
Ihr Fachhändler kompetent, umfassend und
unverbindlich. Gern senden wir Ihnen auch unser
umfangreiches Informationsmaterial zu diesem Thema.
20
Page 21
Sicherheitshinweise
Alle in diesem Gerät verwendeten Bauteile entsprechen
den geltenden deutschen und europäischen Sicherheitsnormen und -standards.
Eine genaue Qualitätsprüfung aller Materialien, die
sorgfältige Produktion, sowie die vollautomatische,
rechnergesteuerte Endkontrolle eines jeden Gerätes
gewährleisten die hohe Produktqualität und die
Einhaltung aller Spezifikationen.
Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt
diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und
Sicherheitshinweise genau befolgen.
Das Gerät ist so aufzustellen, dass eine Berührung
sämtlicher Geräteanschlüsse (insbesondere durch
Kinder) ausgeschlossen ist. Die Hinweise und Angaben
im Kapitel 'Aufstellung und Verkabelung' sind
unbedingt zu beachten.
Die für das Gerät erforderliche Stromversorgung ist dem
Aufdruck an der Netzgerätebuchse zu entnehmen. An
andere Stromversorgungen darf das Gerät nicht
angeschlossen werden. Bei längerer Nichtbenutzung
sollte der Netzstecker des Gerätes aus der Steckdose
gezogen werden.
Netzkabel müssen so verlegt werden, dass keine Gefahr
der Beschädigung (z. B. durch Trittbelastung oder durch
Möbelstücke) besteht. Besondere Vorsicht ist dabei an
den Steckern, Verteilern und an den Anschlussstellen
des Gerätes geboten.
Abziehen des Netzsteckers trennt das Gerät bei Wartung
oder Servicearbeiten vom Netz. Bitte achten Sie darauf,
dass der Stecker ohne Schwierigkeiten zugänglich und
benutzbar ist.
Durch die Lüftungsschlitze dürfen keine Flüssigkeiten
oder Fremdkörper in das Gerät gelangen. Im Inneren
führt das Gerät Netzspannung, es besteht die Gefahr
eines tödlichen elektrischen Schlages. Auf den
Netzstecker darf keine übermäßige Krafteinwirkung
ausgeübt werden.
Schützen Sie das Gerät vor Tropf- und Spritzwasser und
stellen Sie keine Blumenvasen oder andere Gefäße mit
Flüssigkeiten auf das Gerät.
Wie alle Elektrogeräte so sollte auch dieses Gerät nicht
unbeaufsichtigt betrieben werden. Es ist darauf zu
achten, dass es für kleine Kinder unerreichbar ist.
Das Gerät darf nur vom qualifizierten Fachmann geöffnet
werden. Reparaturen und das Auswechseln von
Sicherungen sind von einer autorisierten
Fachwerkstatt durchzuführen. Außer den in der
Betriebsanleitung beschriebenen Handgriffen dürfen vom
Benutzer keinerlei Arbeiten am Gerät vorgenommen
werden.
Bei Beschädigungen oder bei Verdacht auf eine nicht
ordnungsgemäße Funktion des Gerätes sollte sofort der
Netzstecker gezogen und das Gerät zur Überprüfung in
eine autorisierte Fachwerkstatt gegeben werden.
Überspannungen im Stromversorgungsnetz, dem
Kabelnetz oder auf Antennenanlagen, wie sie z. B. bei
Gewittern (Blitzschlag) oder statischen Entladungen
auftreten können, stellen eine Gefährdung für das Gerät
dar.
Spezielle Vorschaltgeräte, wie Überspannungsprotektoren oder die 'Power Bar' Netzanschlussleiste,
bieten einen gewissen Schutz vor
Gerätebeschädigungen aus o. g. Gründen.
Eine absolute Sicherheit vor Beschädigung durch
Überspannungen kann aber nur eine vollständige
Trennung des Gerätes vom Netz und den
Antennenanlagen gewährleisten.
Ziehen Sie zur Trennung sämtliche Netz- und
Antennenstecker Ihrer HiFi Anlage bei
Überspannungsgefahr (z. B. bei heraufziehenden
Gewittern) aus den Steckdosen.
Sämtliche Netzversorgungs- und Antennenanlagen, an
die das Gerät angeschlossen wird, müssen den
geltenden Bestimmungen entsprechen und fachgerecht
von einem zugelassenen Installationsbetrieb ausgeführt
sein.
Hinweis:
Viele Versicherungsgesellschaften bieten im Rahmen
der Hausratversicherung eine Blitzschutzversicherung für
Elektrogeräte an.
21
Page 22
Bestimmungsgemäßer Gebrauch
Das Gerät ist ausschließlich zur Ton- und/oder
Bildwiedergabe im Heimbereich in trockenen Räumen
unter Berücksichtigung aller in dieser Anleitung
gemachten Angaben bestimmt.
Bei allen anderen Einsatzzwecken, insbesondere in
medizinischen oder sicherheitsrelevanten Bereichen, ist
vorher die Zulassung und Eignung des Gerätes für
diesen Einsatz mit dem Hersteller abzuklären und
schriftlich genehmigen zu lassen.
Geräte mit Rundfunk- oder Fernsehempfangsteilen
dürfen im Rahmen der gültigen
'Allgemeingenehmigung für Ton- und FernsehRundfunkempfänger', veröffentlicht im Amtsblatt des
Bundesministers für Post und Telekommunikation, in der
Bundesrepublik Deutschland betrieben werden.
Mit dem Gerät dürfen nur Aussendungen empfangen
oder wiedergegeben werden, die für die Allgemeinheit
bestimmt sind. Der Empfang oder die Wiedergabe
anderer Aussendungen (z. B. des Polizei- oder
Mobilfunks) ist nicht gestattet.
Pflege des Gerätes:
Vor Reinigungsarbeiten am Gerät ist der Netzstecker zu
ziehen.
Die Oberflächen des Gerätes sollten zur Reinigung nur
mit einem weichen, trockenen Tuch abgewischt werden.
Verwenden Sie keine scharfen Reinigungs- oder
Lösungsmittel!
Vor der Wiederinbetriebnahme muss sichergestellt sein,
dass keine Kurzschlüsse an den Anschlussstellen
bestehen und dass alle Anschlüsse ordnungsgemäß
sind.
Gerätezulassung und Konformität mit EGRichtlinien
Das Gerät entspricht im Originalzustand allen derzeit
gültigen deutschen und europäischen Vorschriften. Es ist
zum bestimmungsgemäßen Gebrauch in der EG
zugelassen.
Durch das am Gerät befindliche Zeichen erklärt
die Konformität mit den EG-Richtlinien 2006/95/EG und
2004/108/EG und den daraus abgeleiteten nationalen
Gesetzen.
Die unveränderte, unverfälschte Werksseriennummer
muss außen am Gerät vorhanden und gut lesbar sein!
Die Seriennummer ist Bestandteil unserer
Konformitätserklärung und damit der Betriebszulassung
des Gerätes!
Seriennummern am Gerät und in den originalen
Begleitpapieren (insbesondere den Kontroll- und
Garantiezertifikaten) dürfen nicht entfernt oder verändert
werden und müssen übereinstimmen.
Bei Verstoß gegen diese Bestimmungen gilt die
Konformitätszusage von als widerrufen und ein
Betrieb des Gerätes innerhalb der EG ist untersagt und
aufgrund geltender EG und nationaler Gesetze unter
Strafandrohung verboten.
Durch Umbauten am Gerät oder durch Reparaturen oder
sonstige Eingriffe von nicht von autorisierten
Werkstätten oder sonstigen Dritten verliert das Gerät
seine Zulassung und Betriebserlaubnis.
An das Gerät dürfen nur original Zubehörteile oder
solche Zusatzgeräte angeschlossen werden, die
ihrerseits zugelassen sind und allen geltenden
gesetzlichen Vorschriften genügen.
Auch mit Zusatzgeräten oder als Teil einer Anlage darf
das Gerät nur zu den im Abschnitt
'Bestimmungsgemäßer Gebrauch' genannten
Anwendungen eingesetzt werden.
Für die spätere Entsorgung dieses Produkts
stehen örtliche Sammelstellen für
Elektroschrott zur Verfügung.
22
Page 23
Betriebsstörungen
Viele Betriebsstörungen haben eine einfache Ursache,
die sich leicht beheben lässt. Im folgenden Abschnitt
sind einige mögliche Störungen sowie Maßnahmen zu
deren Behebung aufgeführt.
Sollte sich eine aufgetretene Störung durch diese
Hinweise nicht beheben lassen, so ziehen Sie bitte
umgehend den Netzstecker und wenden sich an eine
autorisierte -Fachwerkstatt.
Störung: Gerät schaltet nicht ein (ON-LED bleibt
dunkel).
Ursache:
Abhilfe:
Störung: Gerät reagiert korrekt auf Bedienung
Ursache 1:
Abhilfe:
Ursache 2:
Abhilfe:
Ursache 3:
Abhilfe:
Ursache 4:
Abhilfe:
Ursache 5:
Abhilfe:
Netzkabel nicht richtig angeschlossen.
Überprüfen und fest einstecken.
über die Gerätetaster, lässt sich aber
nicht über einen Vor-/ Vollverstärker
oder Receiver der 'R'-Serie
fernbedienen.
Falsch eingesetzte bzw. verbrauchte
Batterien in der Fernbedienung.
Batterien korrekt einsetzen bzw. durch
neue ersetzen.
RC-Stecker nicht richtig in die RC-Buchse
des Gerätes eingesteckt.
Verbindungen gemäß Anschlussschema
herstellen; Stecker fest einstecken.
Die R
LINK
/ RC IN-Buchse des CD-
Players ist nicht mit der R-
LINK
/ RC OUT
CD-Buchse des Verstärkers verbunden.
Verbindungen gemäß Anschlussschema
herstellen; Stecker fest einstecken.
Kein Sichtkontakt zwischen Fernbedienungssender und Fernbedienungsempfänger des Vor-/ Vollverstärkers bzw.
Receivers der 'R'-Anlage.
Direkten Sichtkontakt zum Fernbedienungs-Sender herstellen (Glastüren
können stören).
Maximaler Abstand zwischen Fernbedienungssender und -empfänger ca. 8 Meter.
Den Empfänger so positionieren, dass er
weder direktem Sonnenlicht noch zu
heller Beleuchtung ausgesetzt ist.
Leuchtstofflampen und
Energiesparlampen wirken sich
besonders störend aus.
Der Vor- /Vollverstärker bzw. Receiver
steht nicht auf CD-Bedienung, d. h. die
Steuerbefehle der Fernbedienung werden
nicht zum CD-Player, sondern zu einem
anderen Gerät der 'R'-Anlage geleitet.
Taster der Fernbedienung
drücken und Bedienung erneut versu-
chen.
Störung: Nach dem Schließen der Schublade
zeigt das Display: 'No Disc'.
Ursache 1:
Abhilfe:
Ursache 2:
Abhilfe:
Ursache 3:
Abhilfe:
Ursache 4:
Abhilfe:
Störung: Keine Anzeige auf dem Display.
Ursache:
Abhilfe:
Störung: CD Wiedergabe setzt aus oder
Ursache:
Abhilfe:
Störung: Lautes Brummen aus den Lautspre-
Ursache:
Abhilfe:
Störung: Außerhalb einer -Systemanlage
Ursache: Fernbedienungsempfänger E 2000 nicht
Abhilfe: Fernbedienungsempfänger E 2000
CD nicht richtig eingelegt.
CD zentrisch einlegen, die Beschriftung
weist nach oben.
CD verschmutzt.
Platte reinigen und erneut einlegen.
Beschädigung der CD im Bereich des
Inhaltsverzeichnisses (TOC).
Keine Abhilfe. CD ist unbrauchbar.
Gerät war stark abgekühlt (z. B. nach
Transport) und es hat sich
Kondenswasser auf der Optik des
Laserabtasters gebildet.
Gerät ca. 1 Stunde an einem warmen, gut
belüftetem Ort aufwärmen lassen.
Das Display ist abgeschaltet.
Schalten Sie das Display mit dem
Gerätetaster
wieder ein.
‘springt’.
CD ist beschädigt oder verschmutzt.
CD reinigen. Beschädigungen lassen sich
nicht beseitigen!
chern.
Schlechter Kontakt der Cinch-Stecker
oder ein defektes Cinchkabel.
Überprüfen Sie bitte genau alle Steckvebindungen und Verbindungskabel.
reagiert das Gerät nicht auf Fernbedienung oder es lässt sich fernbedient
nicht einschalten.
angeschlossen.
gemäß Anschluss-Schema anschließen.
Zum Einschalten den Quellenwahltaster
der Fernbedienung antippen
(bzw.
).
23
Page 24
24
Page 25
English
25
Page 26
Welcome.
We are delighted that you have decided to purchase a product. With your new CD-Player you have acquired a top-
quality piece of equipment which has been designed and developed with the wishes of the audiophile music lover as
absolute top priority.
This system represents our very best efforts at designing practical electronic equipment incorporating solid quality, userfriendly operation and a specification and performance which leaves nothing to be desired.
All these factors contribute to a piece of equipment which will satisfy your highest demands and your most searching
requirements for a period of many years. All the components we use meet the German and European safety norms and
standards which are currently valid. All the materials we use are subject to painstaking quality monitoring.
Our production areas are supervised by highly qualified, expert staff, and all our products are checked comprehensively
by a fully automated, computer-controlled system to ensure uniformly high quality. At all stages of production we avoid
the use of substances which are environmentally unsound or potentially hazardous to health, such as chlorine-based
cleaning agents and CFCs. We also aim to avoid the use of plastics in general, and PVC in particular, in the design of
our products.
Instead we rely upon metals and other non-hazardous materials; metal components are ideal for recycling, and also
provide effective electro-magnetic shielding. The robust, all-metal cases which we use offer a real and practical
advantage, since they exclude any possibility of external sources of interference affecting the quality of reproduction.
From the opposite point of view our products' electro-magnetic radiation (electro-smog) is reduced to an absolute
minimum by the outstandingly effective screening provided by the metal case.
The compact nature of the system is due to the careful concentration of proven sub-assemblies, taking the principle
close to the limits of what is currently feasible, without making compromises in terms of circuit design and performance.
We would like to take this opportunity to thank your for the faith you have shown in our company in purchasing this
product, and wish you many hours of enjoyment and sheer listening pleasure with your system.
This product complies with the Low Voltage Directive (73/23/EEC), EMV Directives (89/336/EEC, 92/31/EEC) and CE
Marking Directive (93/68/EEC).
elektroakustik GmbH & Co KG
All the components we use meet the European safety norms and standards which are currently valid. The
operation instructions, the connection guidance and the safety notes are for your own good - please read them
carefully and observe them at all times.
IMPORTANT! CAUTION!
This product contains a laser diode of higher class than 1. To ensure continued safety, do not
remove any covers or attempt to gain access to the inside of the product.
Refer all servicing to qualified personnel.
The following caution label appear on your device:
Rear Panel:
CLASS 1
LASER PRODUCT
On the inner protective housing of the CD mechanism
CAUTION:
VORSICHT:
ATTENTION:
DANGER:
VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN.
AVOID EXPOSURE TO BEAM
SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG,
WENN ABDECKUNG GEÖFFNET NICHT DEM STRAHL AUSSETZEN
RAYONNEMENT LASER VISIBLE ET INVISIBLE EN CAS
D'OUVERTURE EXPOSITION DANGEREUSE AU FAISCEAU
VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN.
AVOID DIRECT EXPOSURE TO BEAM
26
Page 27
Contents
Operation
Front panel controls ....................................................................................................... 28
Direct control of the CD-Player
• Playing a CD ............................................................................................................. 31
• Selecting a track during play-back ........................................................................... 31
• Repeating a passage (Play A-B) .............................................................................. 31
• Playback mode (Repeat / Mix / Norm) ..................................................................... 32
• Fast search ............................................................................................................... 32
MEMO-programs
• Creating a MEMO program ...................................................................................... 33
• Playing a MEMO program ........................................................................................ 33
• Erasing a MEMO program ........................................................................................ 33
Remote control of the CD-Player ............................................................................... 34
• Selecting CD as listening source .............................................................................. 34
• Controlling the CD mechanism ................................................................................. 35
• Selecting a track by number ..................................................................................... 35
• Play A-B using the remote control handset .............................................................. 36
Technical description
Digital filters / Oversampling ........................................................................................... 37
• Filter 1 (long FIR filter) .............................................................................................. 37
• Filter 2 (short FIR filter) ............................................................................................ 37
• Filter 3 (Bezier interpolator plus IIR filter) ................................................................. 37
• Filter 4 (pure Bezier interpolator) .............................................................................. 37
Using the system for the first time
Back panel connections ................................................................................................. 40
Installation and wiring .................................................................................................... 41
Safety notes ................................................................................................................... 43
FCC Information to the user .......................................................................................... 44
General
Trouble-shooting ............................................................................................................ 45
Appendix
Wiring diagram .............................................................................................................. 48
Specification .................................................................................................................. 49
27
Page 28
Front panel controls
Mains On / Off switch. Pressing the mains button
switches the CD-Player on and off. The LED above the
button glows when the machine is switched on and ready
for use. Once switched on the CD player returns to the
state in which it was switched off. If the CD-Player is
connected to a pre-amplifier, integrated amplifier or
receiver as part of an 'R'-system, then it can be switched
to stand-by mode by pressing the
remote control handset. In stand-by (ready) mode the
unit is not completely switched off.
Caution!
The mains button is not a mains isolation switch. Even
when the LED is not glowing parts of the machine remain
connected to the mains power supply (Standby mode).
The stand-by current drain is stated in the chapter
entitled 'Specification'.
If the unit is not to be used for a long period we
recommend that you isolate it from the mains by pulling
out the mains plug at the wall socket.
If the machine is switched off using the mains switch the
energy consumption is 0 Watt. When switched off in this
way, the unit cannot be switched on again using the
remote control handset. If you wish to switch the unit on,
first move the mains switch to the '1' position.
CD drawer
Press the
If the drawer is open it will also close automatically when
you press the
number using the remote control handset.
This button opens and closes the CD drawer.
This button starts playback of a CD, or continues
playback after a PAUSE.
button to open and close the drawer.
button, or if you enter a track
button on the
This button interrupts playback, i.e. the currently running
track stops playing. Playback is resumed when you press
the
or
Pressing the
Pressing the
different playback modes in turn. Each is displayed on
the screen briefly when selected:
RPT TRACK
RPT ALL
RPT OFF
Mix mode is switched on and off with a long press on the
button. After this, a brief press toggles between
Mix and Repeat Mix:
MIX
RPT MIX
Note:
The symbol on the screen glows continuously to
indicate that ‘REPEAT’ mode is in operation.
/
These buttons are used to:
• select the previous / next track during playback;
• select a track when producing a MEMO program.
/
Fast rewind / fast forward to search for a particular
passage.
button a second time.
button ends the playback process.
button switches the unit into four
/
/
28
Page 29
/
This button is used to store, change and check a MEMO
program.
Pressing this button sets one of two time markers (A and
B) on the current CD. The passage between the two
markers can then be repeated as often as you wish by
pressing the
This button switches the phase of the signal from normal
to inverse phase and back. When you press the
button the screen displays the current phase 'NORMAL' or 'INVERTED' - for a period of about one
second.
The human ear is certainly capable of detecting absolute
phase when listening to particular instruments and
voices.
However, absolute phase is not always correct on
commercial recordings, and in this case you can invert it
(i. e. turn it through 180°) by pressing this button.
The correction occurs at the digital level and therefore
has no effect at all on sound quality.
button again.
Note:
The symbol on the screen glows continuously when
INVERSE mode is switched on.
Pressing this button causes the currently active digital
filter to be displayed on the screen for a period of about
one second, e. g.: 'FIR LONG'.
During this period pressing the
calls up and selects the available digital filters in turn. For
more information on filters please refer to the Section
'Technical description, Digital filters / Oversampling'.
button repeatedly
Note:
A continuously glowing code number (1 ... 4) on the
screen indicates the active filter. If no number is lit, the
standard filter is active.
This button switches the display modes of the CD player.
The following options are available:
1. Track display:
The screen shows the operating mode and the
current track number, e.g 'PLAY 3'.
2. Track time display:
The elapsed playing time of the current track is
displayed instead of the operating mode 'PLAY', e.g.
'3,30 12'.
3. Remaining track time display:
The remaining playing time of the current track is
displayed instead of the operating mode 'PLAY', e.g.
'1,25 12'.
4. Disc time display:
The elapsed playing time of the disc is displayed
instead of the operating mode '10,30 5'.
5. Remaining disc time display:
The remaining playing time of the disc is displayed
instead of the operating mode 'PLAY', e.g.
'15,30 8'.
Note:
The disc time and remaining disc time display modes are
not available when the machine is playing a Memo
programme.
Screen brightness adjustment.
On the CD-Player the brightness of the screen can be
set to any of three values to suit your personal
preference. This is done by pressing the
the following brightness values are available:
1. Normal setting:
Easy to read even by day and in sunlight
2. Darkened:
Subdued setting, for darker ambient conditions
3. Screen switched off:
The screen is switched off completely
If you set brightness level 2 or 3 the screen is activated
briefly every time you change a setting, and switches to
normal brightness. This makes it easier to check the
settings even from some distance. After about four
seconds the screen switches back automatically to the
previously selected brightness value.
button;
29
Page 30
Display
All the information presented by the CD-Player is
displayed on a clearly laid out and comprehensible
screen.
a) Alpha-numeric area for showing messages from the
unit.
b) The symbol glows when the output signal is
inverted.
c) The symbol glows to indicate that repeat mode is
switched on.
d) A glowing code number (1 .. 4) at this position
indicates the currently active digital filter.
30
Page 31
Playing a CD
Direct control of the CD player
Track selection
• Open the CD drawer (
• Place the CD in the drawer, printed face up
• Close the CD drawer (
Immediately after you close the drawer the CD player
reads the Table of Contents of the disc; the screen
shows the message 'READING', and during this period
the unit ignores any button-presses.
After this period the screen displays the current
operational mode and the total number of tracks on the
CD in the machine, e. g.: 'STOP 16'.
• Start the playback process (
Playback begins and the screen shows the operational
state and the number of the currently running track:
'PLAY 01'.
At the end of the final track the CD stops playing and the
screen shows 'STOP' again, together with the total
number of tracks on the CD.
Variations:
If you press the
drawer, the drawer closes and playback starts with the
first track.
You can interrupt playback at any time by pressing the
button. During the interruption the screen shows
the message 'PAUSE'.
Playback continues when you press the
button again.
If you press the
the player jumps to the start of the next track.
Pressing the
causes a jump to the start of the previous track. If the
button is held pressed in, the machine jumps back
several tracks.
Pressing the
process; screen display: 'STOP'.
Pressing the
button after placing a CD in the
button briefly during playback,
button briefly during playback
button briefly halts the playback
button briefly opens the CD drawer.
button)
button)
button)
or
During playback
Press the
number of the track you wish to play appears on the
screen after the 'PLAY' message.
Playback is interrupted briefly when you release the
button; and then the track you have selected is played.
or
button repeatedly until the
Note:
You can also enter the number of the track you wish to
listen to directly using the numeric buttons on the remote
control handset.
Repeating a passage (A-B)
The first step is to search for the starting point of the
passage you wish to repeat:
The screen shows a flashing letter 'A' in front of the
current track number inviting you to set the start marker:
'PLAY AB 08'.
Press the
After a short period you will see a flashing letter 'B',
inviting you to set the end marker: press the
button again at the end of the passage you wish to
repeat.
The CD player now repeats the passage between the
two markers until you press the
buttons
repeating the passage.
Notes:
• You can use the fast forward / rewind buttons
button briefly to set the start marker.
button. The
and
and
to search for the start and end points of
the passage.
resume playback without
31
Page 32
Playback mode
Pressing the
different playback modes in turn. Each is displayed on
the screen briefly when selected.
Mix mode is switched on and off with a long press on the
button. After this, a brief press toggles between
Mix and Repeat Mix.
'RPT TRACK'
'RPT ALL'
'MIX'
'RPT MIX'
'RPT OFF'
During playback the current repeat mode is displayed on
the screen before the track number, and the repeat
modes are indicated by a constantly glowing symbol,
e.g.:
PLAY 17 REPEAT ALL
PLAY T 17 REPEAT TRACK
MIX M 17 REPEAT MIX
PLAY 17 REPEAT OFF
When a Memo programme is played back, the screen
displays an additional 'P' before the current track
number.
The player always reverts to normal playback if you open
the CD drawer and close it again.
button switches the unit into four
The track of the CD or of a MEMO
program you have just played is
repeated ad infinitum.
The tracks of the CD or of a MEMO
program are repeated ad infinitum in
the prescribed order.
The tracks of the CD or of a MEMO
programme are played in random
order.
The tracks of the CD or of a MEMO
program are repeated ad infinitum in a
random order.
Normal playback.
Fast search mode
• Fast search forwards
(hold
button pressed in)
• Fast search backwards
During the search process the current elapsed time of
the track is displayed on the left-hand side of the screen.
(hold
button pressed in)
32
Page 33
Creating a MEMO program
Explanation:
A MEMO program can store up to 30 tracks of a CD in
any sequence, e.g. for making a cassette recording. The
MEMO program can only be created for the CD currently
in the machine. It remains stored in the CD player until
either you erase it or the CD drawer is opened.
Procedure:
When you insert the CD the screen displays the
message 'STOP' followed by the total number of tracks
on the CD.
• Activate MEMO programming.
Hold the
The screen shows: 'PROG' and a number as an
invitation to enter information.
• Press
• Now store the track in the MEMO program by
or
or remote control buttons repeatedly until the
number of the desired track appears on the screen
after 'PROG'.
pressing the
button briefly.
remote control button
pressed in for about one second.
front panel buttons /
Playing back a MEMO program
The MEMO program can now be played back.
• Start playback process
Playback begins with the first track of the MEMO
program. While the MEMO program is in progress the
screen shows a letter 'P' in front of the current track
number.
/
button
Erasing a MEMO program
Pressing the
the CD drawer, and this action erases the MEMO
program.
A MEMO program can also be erased without opening
the CD drawer:
button briefly in STOP mode opens
The track number flashes once to confirm that this track
has now been accepted as the first track in the MEMO
programme. Select all the remaining tracks in the same
way, and store your choice by pressing the
button.
Note:
The track you wish to select can also be entered directly
using the numeric buttons instead of the
front panel buttons / or remote
control buttons. After entering the number, store the
track as described above by briefly pressing the
button.
When you have stored the 30th track the screen shows
the message 'FULL'. Other tracks are ignored.
When you have stored all the tracks you wish to include
the MEMO programming procedure is ended as follows:
• End MEMO programming.
Hold the
While the MEMO program is running, the
front panel buttons / or remote
control buttons select the previous and next tracks
respectively, but only within the MEMO program.
Erase the MEMO program.
Hold the
The screen now shows the message: 'CLEAR'
The MEMO program is now erased.
button pressed in again for about
remote control button
pressed in for about one second.
or
or
1 second
33
Page 34
Remote control of the cd player
General information
All the mechanism control functions and special
functions of the CD player can be remote-controlled.
The handset only controls the currently selected listening
source.
The drawing above shows a number of buttons marked
'
', and these are the ones which are used to
control the CD player. None of the other buttons have
any effect on the CD player.
Selecting CD as listening source
Selects the CD player as the current listening
source. All remote-control commands are
now passed to the CD player.
34
Page 35
Controlling the mechanism
Selects the previous track during playback.
Starts playback, selects the next track during
playback.
Fast rewind to search for a particular
passage.
Fast forward to search for a particular
passage.
After about 2 seconds the outputsignal is
muted.
During the search process the elapsed time
for the current track is shown on the left-hand
side of the screen. If the search reaches the
start or end of the CD, it halts.
Ends playback; the screen shows the
message: 'STOP'.
Opens and closes the CD drawer to STOP
mode.
Pressing the button briefly during
playback interrupts the current track; the
screen shows the message: 'PAUSE'.
A second press on the button, or
pressing the
playback.
Starts playback.
This button is used to store a MEMO
program. If you are operating the menu
control system the
used as a confirmation button.
only F1 / F6a-remote control handset:
Brief press:
Selects the playback modes RPT TRACK /
RPT ALL / RPT OFF
Long press:
Switch Mix mode on and off
Subsequent brief press:
Selects Mix mode MIX / RPT MIX
Brief press:
Selects the digital filter (see 'Front panel
controls,
Long press:
A long press toggles between normal and
inverted signal phase (see 'Front panel
controls,
')
').
button, resumes
button is also
Selecting tracks by number
Numeric buttons
Numeric input for direct selection of a track
number.
When you press a numeric button (e. g.
) the screen shows the message:
.
.
.
For a period of about 3 seconds a marker
.
flashes. During this time you may
.
• press a second numeric button to
complete a two-digit track number - the
machine plays the selected track
immediately.
• or press the
assumed to be a single-digit track
number – the machine plays the
selected track immediately.
• If you do not press a second button and
the 3-second period is over, the input is
assumed to be a single-digit track
number - the machine plays the selected
track.
Note:
Even when the CD drawer is open a track
number can still be entered directly. The
drawer then closes automatically and
playback starts with the selected track.
'SELECT 1-'.
button; the input is
35
Page 36
PLAY A-B using the remote control handset
Explanation:
In PLAY A-B mode two time markers are set on the
currently running CD. The player then repeats the
passage between the two markers ad infinitum.
Procedure:
The first step is to search for the starting point of the
passage you wish to repeat ( / buttons or
/ buttons).
Now press the remote control buttons in the sequence
shown above.
The screen shows a flashing letter 'A' in front of the
current track number inviting you to set the start marker,
e. g.:
'PLAY AB 08'.
Press the
After a short period you will see a flashing letter 'B',
inviting you to set the end marker: press the
button again at the end of the passage you wish to
repeat.
When you enter the end marker the screen displays the
message 'PLAY AB' (for example), and the machine
repeats the passage between the two markers
continuously.
The repetition can be interrupted at any time by pressing
the button briefly.
The and
without repeating the passage.
button briefly to set the start marker.
buttons resume playback
Notes:
• To search for the start and the end of the sequence
you can use the / buttons.
• Activating the PLAY A-B mode ends the REPEAT
MIX or REPEAT TRACK mode of operation.
36
Page 37
Technical description
Digital filters / Oversamplin
The audio data on CDs is stored at a sampling rate of 44.1
- i. e. for each second of music 44.100 sampled values are
available for each channel. In the CD 1260 R the audio
data read from the CD is „multiplied“ to a higher sampling
rate (352,8 kHz) before it is converted back into analogue
music signals. This process delivers a very much better,
more finely graduated signal to the converter, which can
then be converted with correspondingly higher precision.
The raised sampling rate is a calculating process for which
there are many different mathematical methods. In almost
all digital audio devices which exploit the advantages of
increased digital sampling rate a process known as a FIR
filter is employed for this purpose. At we have been
carrying out research for more than ten years, aimed at
improving the oversampling process, because the
standard FIR method has one drawback to set against its
indisputable advantages: it adds small pre- and postechoes to the music signals. At we have developed
mathematical processes (known as Bezier polynomial
interpolators) which do not share this disadvantage. For
this reason they should sound better and more natural
than the usual standard process. Since the calculating
procedure employed by us is considerably more complex
than the standard method, the CD 1260 R features a high-
performance digital signal processor (DSP) which carries
out the over-sampling process with immense precision
(56 bit) using special algorithms developed by .
The freely programmable DSP which we use is capable of
carrying out the oversampling process using any method
of calculation. For this reason we have implemented a
slightly modified Bezier processe (filters 3) in the
CD 1260 R in addition to the pure Bezier process (filter 4),
together with two variants of the standard process (filter 1
and filter 2). For more information on the different
processes please refer to the next section. You can switch
between the various algorithms, then decide for yourself
which of the filters gives the results you prefer.
Filter 1 (long FIR filter)
The long FIR filter is the standard oversampling process
in digital technology, offering extremely linear frequency
response, very high damping, linear phase
characteristics and constant group delays. The
disadvantage is the pre- and post-echoes which are
added to the signal. These „time range errors“ tend to
affect the music signal’s dynamics, precision and
naturalness, and reduce spatial orientation.
Filter 2 (short FIR filter)
Shortening the filter (lower coefficient) reduces the time
range errors, albeit combined with a slight loss of
linearity in the frequency range and damping
performance.
Frequency response and transient characteristics of
the short FIR filter
Filter 3 (Bezier interpolator plus IIR filter)
In this process an ideal Bezier interpolator is combined
with what is known as an IIR filter. This eliminates the
problematic pre-echo of the FIR method. This process
produces highly „analogue“ system characteristics, with
a sound quality and measured performance similar to
those of good analogue disc players.
Frequency response and transient characteristics of
the Bezier interpolator plus IIR filter
Filter 4 (pure Bezier interpolator)
This process delivers a perfect reconstruction of the
original music signal. It exhibits no pre- or post-echoes of
any kind, and does not add coloration or timing errors to
the original signal. In sonic terms this method offers an
impressive blend of naturalness, good dynamics and
accuracy.
Frequency response and transient characteristics of
the long FIR filter
Frequency response and transient characteristics of
the Bezier interpolator
37
Page 38
38
Page 39
Installation
Using the system for the first time
Safety notes
This section describes all those matters which are of fundamental importance when setting up and first using
the equipment. This information is not relevant in daily use, but you should nevertheless read and note it
before using the equipment for the first time.
39
Page 40
Back panel connections
ANALOG OUT
The analogue output of the CD player supplies a fixedlevel output signal.
It is designed for connection to a pre-amplifier, integrated
amplifier or receiver with its own volume control.
The output sockets should be connected to the CD input
sockets (INPUT) on the pre-amplifier, integrated amplifier
or receiver, maintaining the correct L/R coding, i. e.:
‘ANALOG OUTPUT L’ to ‘INPUT L’
‘ANALOG OUTPUT R’ to ‘INPUT R’
DIGITAL OUT
Digital co-axial output for connection to an external
digital/analogue converter with an optical cable.
(optional)
RS 232 socket
Control socket for remote-controlling the CD 1260 R, and
for integration into networked Multimedia systems.
The socket is also used for transferring software
updates.
R
LINK
Control input / output for R
Both sockets are equivalent – one is used as input, the
other one serves as output towards other R
E2000
Input socket for connecting an E2000 remote control
receiver (* optional accessory).
Note:
This socket can also be used to connect the CD 1260 R
to earlier generations of 'R'-series pre-amplifiers,
integrated amplifiers or receivers without an RLINK
socket.
Mains switch
Not present on all model variants (depending on national
safety rules).
For operation the mains switch (if present) is to be
switched to the position marked 'I'.
Mains input
The mains cable is plugged into this socket.
For correct connections refer to the sections
'INSTALLATION AND WIRING' and 'SAFETY NOTES'.
LINK
systems:
LINK
devices.
40
Page 41
Installation and wiring
Carefully unpack the CD-Player and store the original
packing material carefully. The carton and packing are
specially designed for this unit and will be needed again
if you wish to move the equipment at any time.
Attention
The transport protector must be used every time the unit
is transported!
• Open the CD drawer.
• Disconnect the mains plug.
• Wrap the transport protector round the opened CD
drawer; secure it with a small piece of adhesive tape if
necessary.
• Carefully close the CD drawer by hand. When closing
the drawer check that the transport protector stays
neatly in place (see illustration).
Please read the safety notes in these instructions.
If the unit gets very cold (e. g. when being transported),
condensation may form inside it. Please do not switch it
on until it has had plenty of time to warm up to room
temperature, so that any condensation evaporates
completely.
Before placing the unit on a sensitive surface please
check the compatibility of the laquer and the unit's feet at
a non visible point.
The unit should be placed on a rigid, level base. When
placing the unit on resonance absorbers or anti-resonant
components make sure that the stability of the unit is not
reduced.
The unit should be set up in a well ventilated dry site, out
of direct sunlight and away from radiators.
The unit must not be located close to heat-producing
objects or devices, or anything which is heat-sensitive or
highly flammable.
When installing the unit on a shelf or in a cupboard it is
essential to provide an adequate flow of cooling air, to
ensure that the heat produced by the unit is dissipated
effectively. Any heat build-up will shorten the life of the
unit and could be a source of danger.
Mains and loudspeaker cables, and also remote control
leads (RZ 001) must be kept as far away as possible
from signal leads and antenna cables. Never run them
over or under the unit.
The wiring diagram shows a typical wiring arrangement
for the CD-Player within a 'R' system.
Notes on connections:
• Be sure to push all plugs firmly into their sockets.
Loose connections can cause hum and other
unwanted noises.
• When you connect the output sockets of the CD
player to the input sockets of the amplifier always
connect like to like, i.e. 'R' to 'R' and 'L' to 'L'. If you
fail to heed this then the stereo channels will be
reversed.
• Connect it to a correctly earthed mains socket using
the mains lead supplied.
• To achieve maximum possible interference rejection
the mains plug should be connected to the mains
socket in such a way that phase is connected to the
mains socket contact marked with a dot (). The
phase of the mains socket can be determined using a
special meter. If you are not sure about this, please
ask your specialist dealer.
• We recommend the use of the 'POWER LINE'
ready-to-use mains cable and the 'POWER BAR'
mains distribution panel which is fitted with a phase
indicator as standard.
• When you have completed the wiring of the system
please set the volume control to a very low level
before switching the system on.
The screen on the CD-Player should now light up, and
the unit should respond to the controls.
Place a CD in the machine and start playback by
pressing the
When you select CD as listening source and switch on
your loudspeakers, you should hear music from the CDPlayer.
If you encounter problems when setting up and using the
CD player for the first time please remember that the
cause is often simple, and equally simple to eliminate.
Please refer to the section of these instructions entitled
'Trouble shooting'.
button.
41
Page 42
Loudspeaker and signal cables
Loudspeaker cables and signal cables (inter-connects)
have a significant influence on the overall reproduction
quality of your sound system, and their importance
should not be under-estimated. For this reason
recommends the use of high-quality cables and
connectors.
Our accessory range includes a series of excellent
cables and connectors whose properties are carefully
matched to our speakers and electronic units, and which
harmonise outstandingly well with them.
For difficult and cramped situations the range also
includes special-length cables and special-purpose
connectors (e. g. right-angled versions) which can be
used to solve almost any problem concerning
connections and system location.
Mains cables and mains filters
The mains power supply provides the energy which your
sound system equipment needs, but it also tends to carry
interference from remote devices such as radio and
computer systems.
Our accessory range includes the specially shielded
'POWER FOUR' mains cable, ready-to-use 'POWER
LINE' mains cable with integrated shell-type filters and
the 'POWER BAR' mains filter distribution board which
prevent electro-magnetic interference from entering your
Hi-Fi system. The reproduction quality of our systems
can often be further improved by using these items.
If you have any questions regarding cabling please refer
to your specialist dealer who will gladly give you
comprehensive expert advice without obligation. We
would also be happy to send you our comprehensive
information pack on this subject.
42
Page 43
Safety notes
All the components in this device fulfil the currently valid
German and European safety norms and standards.
We ensure that our products are of consistently high
quality, and meet all specifications, by checking all
materials rigorously for quality, using meticulous
production methods and subjecting each unit to a fully
automatic computer-controlled final inspection.
For your own safety please consider it essential to read
these operating instructions right through, and observe in
particular the notes regarding setting up, operation and
safety.
The unit must be set up in such a way that none of the
connections can be touched directly (especially by
children). Be sure to observe the notes and information
in the section 'Installation and Wiring'.
The power supply required for this unit is printed on the
mains supply socket. The unit must never be connected
to a power supply which does not meet these
specifications. If the unit is not to be used for a long
period disconnect it from the mains supply at the wall
socket.
Mains leads must be deployed in such a way that there is
no danger of damage to them (e. g. through persons
treading on them or from furniture). Take particular care
with plugs, distribution panels and connections at the
unit.
Unplugging the mains plug will disconnect the device
from the mains for service and repair. Please make sure
that the mains plug is easily accessible.
Liquid or foreign bodies must never be allowed to get
inside the unit through the ventilation slots. Mains
voltage is present inside the unit, and any electric shock
could cause serious injury or death. Never exert undue
force on mains connectors.
Protect the unit from drips and splashes of water; never
place flower vases or fluid containers on the unit.
This device should never be used without proper
supervision. This applies to any electrical unit. Take care
to keep the unit out of the reach of small children.
The case should only be opened by a qualified specialist
technician. Repairs and fuse replacements should be
entrusted to an authorised specialist workshop.
With the exception of the connections and measures
described in these instructions, no work of any kind may
be carried out on the unit by unqualified persons.
If the unit is damaged, or if you suspect that it is not
functioning correctly, immediately disconnect the mains
plug at the wall socket, and ask an authorised
specialist workshop to check it.
The unit may be damaged by excess voltage in the
power supply, the mains circuit or in aerial systems, as
may occur during thunderstorms (lightning strikes) or due
to static discharges.
Special power supply units and excess voltage
protectors such as the 'Power Bar' mains
distribution panel offer some degree of protection from
damage to equipment due to the hazards described
above.
However, if you require absolute security from damage
due to excess voltage, the only solution is to disconnect
the unit from the mains power supply and any aerial
systems.
If a risk of voltage surges arises (e.g. from imminent
storms), disconnect all the mains and aerial plugs from
the sockets in your HiFi system.
All mains power supply and aerial systems to which the
unit is connected must meet the current regulations and
must be installed by an approved electrical installer.
Note:
Many insurance companies offer lightning damage
insurance for electrical equipment as part of their
household insurance service.
43
Page 44
Approved usage
This device is designed exclusively for reproducing
sound and/or pictures in the domestic environment. It is
to be used in a dry indoor room which meets all the
recommendations stated in these instructions.
Where the equipment is to be used for other purposes,
especially in the medical field or any field in which safety
is an issue, it is essential to establish the unit’s suitability
for this purpose with the manufacturer, and to obtain
prior written approval for this usage.
equipment which includes a radio or television
receiving section must be operated within the stipulations
laid down by the Post Office and the
Telecommunications authorities in the country in which it
is used.
This unit may only be used to receive or reproduce those
transmissions which are intended for public reception.
The reception or reproduction of other transmissions
(e. g. police radio or mobile radio broadcasts) is
prohibited.
Care of the unit:
Disconnect the mains plug at the wall socket before
cleaning the case.
The surfaces of the case should be wiped clean with a
soft, dry cloth only.
Never use solvent-based or abrasive cleaners!
Before switching the unit on again, check that there are
no short-circuits at the connections, and that all cables
are plugged in correctly.
The only permissible method of disposing of
this product is to take it to your local
collection centre for electrical waste.
Approval and conformity with EC directives
In its original condition the unit meets all currently valid
German and European regulations. It is approved for use
as stipulated within the EC.
By attaching the symbol to the unit declares its
conformity with the EC directives 2006/95/EC and
2004/108/EC and the national laws based on those
directives.
The original, unaltered factory serial number must be
present on the outside of the unit and must be clearly
legible! The serial number is a constituent part of our
conformity declaration and therefore of the approval for
operation of the device.
The serial numbers on the unit and in the original
documentation supplied with it (in particular the
inspection and guarantee certificates), must not be
removed or modified, and must correspond.
Infringing any of these conditions invalidates
conformity and approval, and the unit may not be
operated within the EC. Improper use of the equipment
makes the user liable to penalty under current EC and
national laws.
Any modifications or repairs to the unit, or any other
intervention by a workshop or other third party not
authorised by , invalidates the approval and
operational permit for the equipment.
Only genuine accessories may be connected to the
unit, or such auxiliary devices which are themselves
approved and fulfil all currently valid legal requirements.
When used in conjunction with auxiliary devices or as
part of a system this unit may only be used for the
purposes stated in the section 'Approved usage'.
FCC Information
to the user
(for use in the United States of America only)
Class B digital device – instructions:
Note: This equipment has been tested and found to
comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against
harmful interference in a residential installation. This
equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there is
no guarantee that interference will not occur in a
particular installation. If this equipment does cause
harmful interference to radio or television reception,
which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
-
Reorient or relocate the receiving antenna.
-
Increase the separation between the equipment and
receiver.
-
Connect the equipment into an outlet on a circuit
different form that to which the receiver is connected.
-
Consult the dealer or an experienced radio/TV
technician for help.
44
Page 45
Trouble-shooting
Many problems have a simple cause and a
correspondingly simple solution. The following section
describes a few difficulties you may encounter, and the
measures you need to take to cure them.
If you find it impossible to solve a problem with the help
of these notes please disconnect the unit from the mains
and ask your authorised specialist dealer for
advice.
Problem: Machine does not switch on (On LED
does not light up).
Cause:
Remedy:
Problem: The unit responds correctly when the
Cause 1:
Remedy:
Cause 2:
Remedy:
Cause 3: The CD player's RC IN socket is not
Remedy:
Cause 4:
Remedy:
Cause 5: The amplifier is not set for CD operation,
Remedy:
Mains lead not plugged in correctly.
Check connections, push plugs in firmly.
buttons are pressed, but cannot be
remote-controlled.
Batteries in the remote control unit
inserted incorrectly or discharged.
Replace batteries, ensure they are
inserted correctly.
Infra red sensor connected incorrectly, or
plug not pushed into the unit's RC socket
fully.
Complete the connections as shown in
the wiring diagram; push the plug in firmly.
connected to the amplifier's RC OUT CD
socket.
Check that the units are connected
correctly. Push all plugs in firmly.
The remote control transmitter has no
direct line-of-sight with the 'R' series preamplifier or integrated amplifier.
Make sure that the remote control
transmitter has direct line-of-sight contact
with the receiver - note that glass doors
can interrupt the connection.
Maximum range between transmitter and
receiver: approx. 8 metres.
Be sure to position the receiver where it is
not subjected to direct sunlight or very
bright artificial light. Fluorescent tubes and
energy-saving lamps are powerful sources
of interference.
i. e. the commands from the remote
control unit are being routed to a different
PULSAR unit.
Press the button on the remote
control handset and try again.
Problem: The screen displays the message 'No
Disc' when you close the CD drawer.
Cause 1:
Remedy:
CD not inserted correctly.
Place CD centrally in the drawer, printed
face up.
Cause 2:
Remedy:
Cause 3:
CD dirty.
Clean disc and insert again.
CD damaged in the Table of Contents
(TOC) area.
Remedy:
Cause 4:
No remedy; the CD is unusable.
The CD player has become very cold
(e. g. in transit) and condensation has
formed on the laser sensor optics.
Remedy:
Allow the unit to warm up for about an
hour in a warm, well ventilated location.
Problem: Blank screen.
Cause:
Remedy:
The screen is switched off.
Switch the screen on again by pressing
the
front panel button.
Problem: CD playback stops or 'jumps'.
Cause:
Remedy:
CD damaged or dirty.
Clean CD. A damaged CD cannot be
repaired!
Problem: Loud humming noise from the
loudspeakers.
Cause:
Poor contact between the Cinch plugs and
sockets, or a faulty Cinch cable.
Remedy:
Please check all connections and cables
thoroughly.
Problem: When used in a non- system the
machine does not respond to remote
control commands, or cannot be
switched on by remote control.
Cause: E 2000 remote control receiver not con-
nected.
Remedy: Connect the E 2000 remote control
receiver as shown in Wiring Diagram.
Press the source select button
(or
) on the remote control handset
to switch the machine on.
45
Page 46
46
Page 47
Anhang
Appendix
47
Page 48
Anschluss-Schema des CD 1260 R
Wiring diagram of the CD 1260 R
Anhang / Appendix A
* optionales Zubehör / optional accessory
48
Page 49
Anhang / Appendix B
Technische Daten / Specification
Laufwerk / Mechanism:
Gleichlauf / Wow and flutter:
D/A Wandler- und Ausgangsstufe
Eng toleriertes Linearlaufwerk, LDGUOptik, Halbleiterlaser 780 nm / 2 mW,
abgeschirmte Baugruppen,
vibrationsentkoppeltes Laufwerk
Quarzgeregelt, Schwankungen nicht
messbar
D/A converter stage and output stage
Digitalfilter / Digital filter: frei programmierbarer 56 Bit
Signalprozessor mit fünf
unterschiedlichen UpsamplingAlgorithmen,
D/A Wandler / D/A converter: Doppel-Mono-Quadrupel,
zwei Sigma-Delta Konverter mit
352,8 kHz / 32 Bit
Analogfilter / Analogue filter: phasenlineares Besselfilter,
(konstante Gruppenlaufzeit)
3. Ordnung, 100 kHz Grenzfrequenz
Frequenzgang (+0, -0,2 dB) /
Frequency response (+0, -0,2 dB):
Klirrfaktor / Intermodulation /
Total harmonic distortion / intermodulation:
Geräuschspannungsabstand /
Signal : noise ratio, A-weighted:
Fremdspannungsabstand /
Signal : noise ratio, unweighted:
Kanaltrennung 1 kHz / 10 kHz /
Channel separation 1 kHz / 10 kHz:
Close-tolerance linear mechanism,
LDGU optics, semi-conductor laser
780 nm / 2 mW, shielded subassemblies, vibration de-coupled
Quartz-controlled, fluctuations not
measurable
Freely programmable signal
processor with five different filter
types, 8-times oversampling, 56-bit
resolution
Double mono quadruple,
two Sigma-Delta converters with
352,8 kHz / 32 Bit
Phase-linear Bessel filter (constant
group delay),
3rd order, 100 kHz limit frequency
2 Hz .... 20 kHz
< 0.001
112 dB
106 dB
106 dB / 100 dB
Ausgänge / Outputs
Digitalausgang coaxial /
Digital output, coaxial:
Analogausgang Cinch /
Analogue output, Cinch:
Netzanschluss / Mains supply:
Leistungsaufnahme
Power con-sumption
Zum Lieferumfang gehören /
Standard accessories:
Lieferbare Erweiterungen/Zubehör /
Optional expansion units /
accessories:
Max
Standby
off
Netzkabel, Cinchkabel, R
Betriebsanleitung, Garantieanforderungskarte
Fernbedienungs-Set Remote control set
S/P-DIF, 0,5 V
2.5 V
/ 22 Ω
eff
100-240 V / 50-60 Hz, 16 VA
16 W
3.9 W
0 W
LINK
-Kabel
eff
Mains cable, cinch cable, R
operating instructions
Technisch begründete Änderungen vorbehalten. / We reserve the right to alter specifications.
LINK
cable
49
Page 50
elektroakustik GmbH & Co. KG
Herford * Germany
Loading...
