T2M T615 User guide [de]

T615
Nur in einem geschlossenen Becken benutzen Länge: 140 mm Breite: 35 mm Höhe: 48 mm Gewicht: 85 g Tauchtiefe: 0.5 m Geschwindigkeit: 0.1 m/s Reichweite: 3 m Mit Beleuchtungssystem Antrieb 3 Motoren !
Ladezeit: 35 Min Autonomie: 40 Min
U BOOT
3 KANAL
SENDER
Antrieb über 3 Motoren
www.t2m-rc.fr/de
- 8 -
Unterhalt und Pflege:
- Nehmen Sie stets die Batterien aus dem Sender, wenn dieser nicht verwendet wird.
- Pflegen Sie stets Ihr U Boot mit einem sauberen Tuch.
- Halten Sie Ihr U Boot von Hitzequellen fern.
Wichtige Hinweise zu den Batterien:
- Nicht wiederaufladbare Batterien dürfen niemals geladen werden.
- Wenn wiederaufladbare Batterien verwendet werden, nehmen Sie diese vor der Ladung aus dem Sender
- Wiederaufladbare Batterien müssen von einem Erwachsenen geladen werden.
- Verwenden Sie niemals ungleiche Batterietypen oder neue und gebrauchte Batterien zusammen.
- Verwenden Sie nur die empfohlenen Batterietypen oder die eines identischen Typs.
- Achten Sie beim Einfügen der Batterien immer auf die richtige Polarität + und -.
- Nehmen Sie leere Batterien stets aus dem Sender, wenn dieser nicht benüzt wird.
- Schließen Sie die Anschlußklemmen niemals kurz.
Wichtige Hinweise:
- Der Wechsel der Batterien sollte nur unter Aufsicht eines Erwach­senen erfolgen.
Besondere Hinweise für Erwachsene:
- Prüfen Sie vor Benutzung alle Teile des U Bootes.
- Das U Boot darf nur in Verbindung mit dem empfohlenen Ladegerät betrieben werden.
VOR GEBRAUCH DES U-BOOTES
SORGFÄLTIG LESEN
NOTA
- 9 -

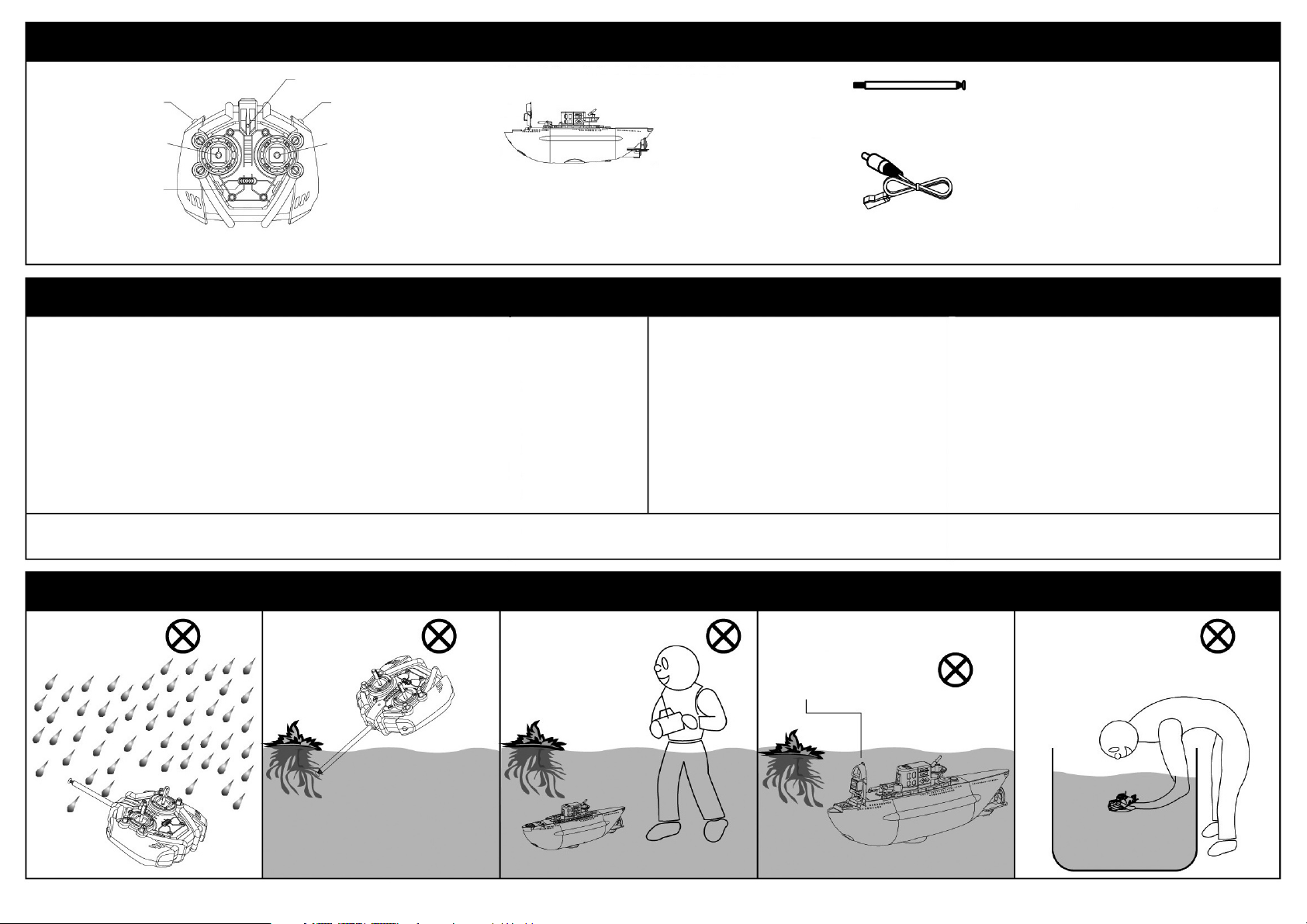

INHALT
VORSICHT !
VORSICHT !
DEL Témoin de Marche (vert)
Tauchschalter
Gasknüppel
Ein und Aus-Schalter
Auftauchschalter
Links und Rechts-Knüppel
Mit dem hermetischen Deckel schließen.
Hermetischer
Ein/Aus Jack
1. Dieses Modell enthält einige Kleinteile die von Kleinkindern unbedingt fernzuhalten sind. Verschluckungsgefahr!!
2. Dieses Modell eignet sich für Badewannen, Aquarien und Schwimmbecken mit weni­ger als 0.5 Meter Wassertiefe.
3. Gerät nicht Außen benutzen 4/5. Das Modell niemals in Salzwasser oder schmutzigen Gewässern verwenden. Das Modell niemals im Meer, Seen oder Schwimmbädern mit unbekannter Wassertiefe ver­wenden.
6. Nur alkalische Batterien für dieses Modell verwenden.
7. Nur den beiliegenden Sender benutzen.
8. Batterien fern vom Wasser halten, Kurzschlußgefahr.
9. Batterien niemals öffnen oder in Feuer legen.
10. Entladen Sie die Fahrakkus bevor diese neu geladen werden. Motor solange laufen lassen, bis dieser ausgeht, dann sind die Batterien leer.
11. Wasserspiele sind gefährlich und können bei Kindern im Extremfall zum Ertrinken führen, daher sollte das Modell nur unter der Aufsicht von Erwachsenen betrieben werden. In jedem Fall nur für Kinder ab 14 Jahren.
12. Diesen Baukasten enthält elektronische Präzisionsteile. Unter keinen Umständen fallen las­sen oder auseinanderbauen.
13. Die Länge der Sender- und Empfängerantenne darf nicht verändert werden.
A : Sender x 1
C : Antenne x 1
D : Anleitung x 1
E : Ladestecker x 1
B : U-Boot x 1
Bevor Sie das RC Modell ins Wasser bringen, zunächst den Sender einschalten. Nicht vergessen den Rumpf mit dem hermetischen Verschluß zu schließen, da sonst das U-Boot zerstört würde.
- 10 -
MONTAGE DER ANTENNE UND EINBAU DER BATTERIE
LADUNG DES U-BOOT AKKUS
TAUCHVORGANG
Schraubendreher
Nicht inbegriffen
Buchse
Komplett schließen
Hermetischer
Verschluß
Buchse
Öffnen
Schließen
Rotes Licht
LED Grün
Platte
Antenne
AA Alkalische Batterie (nicht inbegriffen)
Die Antenne in den Sender einschrauben
(1) Schrauben Sie die Platte auf der Sender-Rückseite auf (Kreuzschrauben­dreher). (2) Setzen Sie die 6 AA Batterien ein und achten Sie auf die richtige Polung. (3) Schließen Sie die Platte wieder.
Bevor Sie das U-Boot ins Wasser bringen, hermetischen Verschluß schließen !
1. Den hermetischen Verschluß öffnen, damit es keine Stromversorgung gibt. Beim Schließen ist das U-Boot wieder unter Spannung..
2. Fügen Sie den Ladestecker in die Ladebuchse des U-Boots ein und verbinden Sie das andere Ende des Ladekabels mit der Buchse im Sender.
1. Den Sender unter Spannung setzen (Schalter auf ON) und die Antenne herausziehen.
2. Gehen Sie vor dem Tauchgang sicher, daß der Hermetische Verschluß fest zugedrückt wurde, und kein Wasser in die Ladebuchse gelangen kann. Vorsicht! Bei Nicht ausreichendem Verschließen kann durch das Eindringen von Wasser in die U-Boot Ladebuchse das U-Boot zerstört werden. In diesem Fall ist eine Garantie ausgeschlossen!
3. Das U-Boot ins Wasser bringen.
4. Wie in Anleitung angegeben, U-Boot steuern..
5. Nehmen Sie nach Benutzung das U-Boot aus dem Wasser. Entfernen Sie sorgfältig das Wasser vom vorderen Teil des U-Bootes. Öffnen Sie den hermetischen Verschluß, um das U-Boot außer Betrieb zu setzen.. Nehmen Sie schließlich die Batterien aus dem Sender.
3. Legen Sie das U-Boot auf eine horizontale Unterstützung und stellen Sie den Senderschalter auf Position ON. Die rote LED Kontrolllampe blinkt während des Ladevorgangs. Sobald die Ladung des Akkus abgeschlossen ist, geht die rote LED aus und die grüne LED leuchtet konstant.
Jede Ladung dauert ca. 35 Minuten.
4. Den Ladestecker abnehmen und Ladegerät abschalten, Position “OFF”. Das Modell ist nun startklar.
Buchse
Ladestecker
Ladestecker
- 11 -

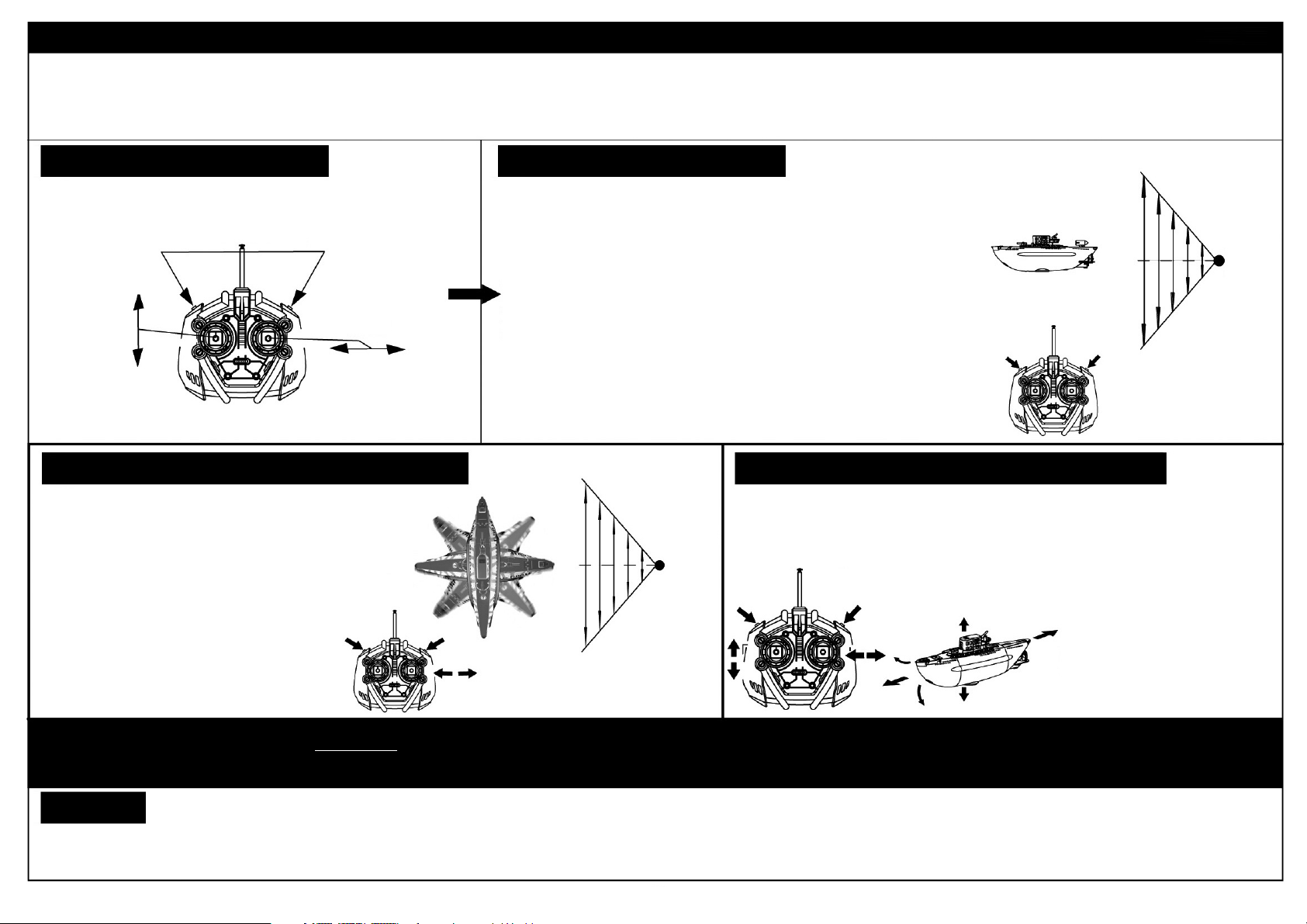

TAUCHVORGANG
Hinweis : Wenn die ersten Betriebszeiten zu kurz sind, ist dies kein Problem.
Die Akkus brauchen 5 bis 8 Lade- und Entladezyklen, bis Sie die volle Kapazität erreichen.
Funktionen kombinieren !
Dieses U-Boot wurde auf Basis einer patentierten Technologie hergestellt, welche ein Verhalten unter Wasser wie bei einem echten U-Boot ermöglicht. Das Modell ist mit einem automatischen Auftauchmechanismus bei zu geringer Versorgungsspannung ausgestattet. In diesem Fall geht das grüne Licht aus und man kann das U-Boot wieder von der Wasseroberfläche holen und wiederaufladen.
Für standhaftes Tauchen ist Geduld und Geschick verlangt. Das Abund Auftauchen wird mit den beiden Tauchschalter auf der Seite des Senders gesteuert. Drücken Sie auf der Tauchtaste so lange bis die gewünschte Tauchtiefe erreicht ist. Für das Auftauchen die andere Taste drücken. Um die Tauchtiefe zu halten, drücken Sie gleichzeitig auf Auf- und Abtauchtaste.
Ist die gewünschte Tauchtiefe erreicht, ganz kurz auf Auftauchtaste drücken, und den Steuerknüppel nach links oder nach rechts drücken, das U-Boot dreht sich dann auf 360°. Um die Tauchtiefe zu halten, mit Tauchund Auftauchtaste spielen.e.
Wenn das U-Boot nicht ordentlich funktioniert, kann dies von Fremdstörungen eines anderen Senders kommen. Wenn das Modell schmutzig ist, mit einem feuchten Tuch sauber machen und trocknen. Wenn das U-Boot eine längere Zeit nicht benutzt wird, Batterien entfernen.
Wann das U-Boot standhafte Tiefe hat, den Knüppel nach oben schieben, dann fährt das U-Boot vorwärts, den Knüppel nach unten schieben, dann fährt das U-Boot rückwärts.
Es ist einfacher das U-Boot auf standhafte Tiefe zu halten,
wenn man auf der Tauchtaste
oder Auftauchtaste drückt.
Nota : Nicht zu lange auf Ab- oder Auftauchtaste drücken, es ist besser wenn man gleichzeitig ganz kurz auf beide Tasten drückt um die Tauchtiefe zu erreichen.
Drücken, Tauchgang
Drücken, vertikales Auftauchen
Tauchen im Vorwärtsgang
Tauchen im Rückwärtsgang
Oberfläche
Oberfläche
Oberfläche
Tauchen
Tauchen
Tauchen
Standhaftes Tieftauchen
Standhaftes Tieftauchen
Nach links : Links­kurve
Nach rechts : Rechts­kurve
KANAL 2
KANAL 3
KANAL 1
Alle Funktionen steuern
Standhaftes Tauchen
360° Rotation bei standhaftes Tauchen
Unter Wasser gerade fahren
Hinweise
- 12 -
T2M Deutschland
Winterbergstrasse 24a
D-66119 SAARBRÜCKEN
hobby@t2m.tm.fr
www.t2m-rc.fr/de
COPYRIGHT T2M 2012
ALLE RECHTE VORBEHALTEN.
C
Dies ist ein echtes RC Modell.
Das RC Model ist geeignet für Benutzer ab 14 Jahren.
Es ist von Kindern fernzuhalten.
Die Verpackung als Referenz aufbewahren.
Vor Benutzung Ihres RC Modells ist es notwendig, die Bedienungsanleitung
und insbesondere die Sicherheitshinweise sorgfältig zu lesen.
ACHTUNG
NOTA
Ist der Lebenszyklus Ihres U-Bootes zu Ende, achten Sie darauf, dieses umweltgerecht zu entsorgen.
