T614

Utilisation en intérieur seulement !
Longueur : 140mm
Largeur : 35mm
Hauteur : 48mm
Poids : 85g
Profondeur de plongée maxi : 0,5m
Vitesse : 0,1m/s
Portée radio : 3m (intérieur)
Propulsion à 3 moteurs !
Avec éclairage !

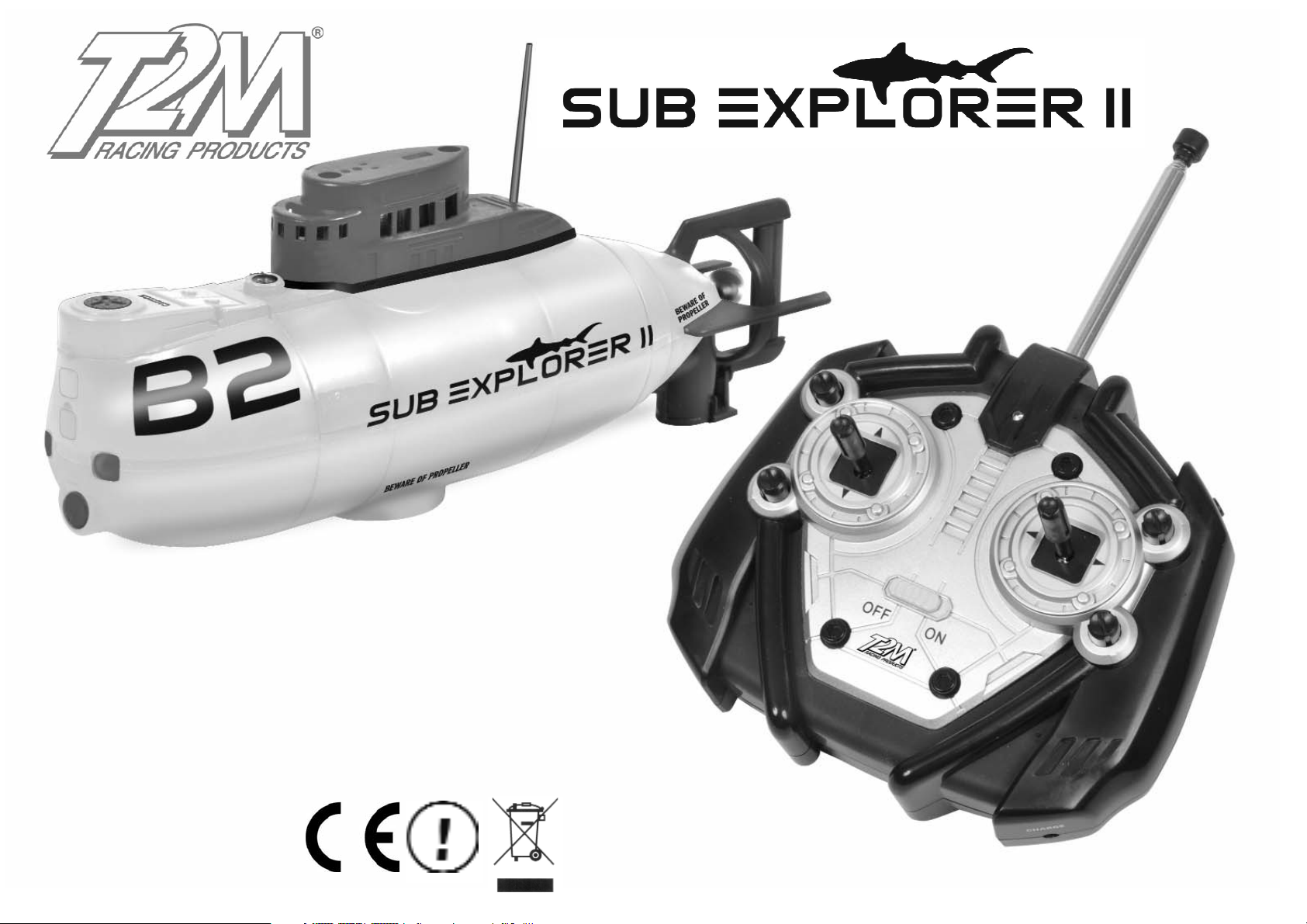

MICRO SOUS-MARIN RC

RADIOCOMMANDE
3 VOIES

Propulsion à 3 moteurs !

Temps de Charge : 35 min
Autonomie : 40 min

www.t2m-rc.fr

- 2 -

Soins et entretien :

* Toujours enlever les piles de l’émetteur lorsqu’il reste longtemps
hors service.
* Nettoyer le sous-marin en l’essuyant avec un tissus propre

humide.

* Garder le sous-marin éloigné de toute source directe de chaleur.

Précautions concernant les piles

:

* Les piles non rechargeables ne doivent pas être rechargées.
* Si l’émetteur est alimenté par des piles rechargeables, les enlever
avant de les recharger.
* Les piles rechargeables doivent être rechargées par un adulte.
* Ne pas mélanger les types de piles ou des piles neuves et usagées.
* N’utiliser que des piles similaires ou de performances équivalentes

à celles utilisées.
* Installer les piles en respectant les polarités.
* Enlever les piles usagées de l’émetteur.
* Ne pas mettre en court circuit les bornes d’alimentation.

Remarques

:

* L’aide d’un adulte est recommandée pour l’installation ou le rem­placement des piles.

Remarques à l’attention des adultes

:

* Examiner régulièrement toutes les parties du sous-marin.
* Si un dommage est constaté, le sous-marin ne doit pas être utilisé
avant réparation.
* Ce sous-marin doit être utilisé uniquement avec l’émetteur/char­geur recommandé.

A LIRE AVANT UTILISATION NOTE

- 3 -

CONTENU DE L’ENSEMBLE

ATTENTION !

AVERTISSEMENTS !

DEL Témoin de
Marche (vert)

Bouton de
plongée

Manche AV/AR

Interrupteur M/A

Bouton de remontée

Manche
Gauche/Droite

Toujours fermer la

trappe étanche

Trappe interrupteur

étanche

• Ne pas oublier de fermer la trappe étanche sur la prise de charge du sous-marin avant de le mettre à l’eau.

• Ne jamais tenter de démonter ou modifier le système de radiocommande ou le sous-marin.

1. Cet ensemble contient de petites pièces pouvant être dangereuses si ingérées par er­reur. Garder éloigné des enfants âgés de moins de 36 mois.

2. Ne jouer que dans de petits aquariums et petites piscines. La profondeur de l’eau ne doit
pas excéder 0,5m et les dimensions du bassin 2,5m de côté/diamètre.

3. Ne pas jouer à l’extérieur

4. Ne pas faire évoluer le modèle dans de l’eau salée, sale ou contenant des produits chi­miques : risque d’endommagement.

5. Ne pas jouer en rivière, lac, étang, grande piscine ou dans la mer et dans tout endroit
où la profondeur de l’eau est inconnue.

6. N’utiliser que des piles alcalines.

7. Utiliser uniquement l’émetteur fourni dans cet ensemble.

8. Ne pas laisser les piles se mouiller : risque de court-circuit.

9. Ne pas démonter les piles, les chauffer ou les jeter au feu.

10. Avant de recharger l’accu du sous-marin, le décharger complètement en faisant fonctionner les
moteurs jusqu’à arrêt total.

11. Surveillance d’un adulte recommandée. Les enfants doivent être sensibilisés aux dangers de l’eau.

12. Le modèle comporte des pièces électroniques de précision. Le manipuler avec précaution, ne pas
le laisser tomber ou le démonter.

13. Ne pas raccourcir l’antenne du sous-marin.

A : Emetteur x 1

C : Antenne x 1

D : Instructions x 1

E : Câble de chargeur x 1

B : Sous-marin x 1

- 4 -

INSTALLATION DE L’ANTENNE ET DES PILES

RECHARGE DU SOUS-MARIN

PILOTAGE DU SOUS-MARIN

Tournevis
Non inclus

Prise

Prise de charge

Câble de charge

Câble de
charge

Fermer

complètement

Trappe interrupteur

étanche

Prise

Ouvrir

Fermer

Lumière rouge

DEL verte

Trappe

Antenne

Piles alcalines AA
(non incluses)

Insérer l’antenne dans le trou de l’émetteur et la visser dans le sens
horaire jusqu’au blocage.

(1) Desserrer la vis du compartiment à pile au dos de l’émetteur avec un
tournevis cruciforme et enlever la trappe.
(2) Installer les 6 piles alcalines AA en respectant les polarités (+/-).
(3) Remettre en place la trappe et revisser jusqu’au blocage.

Fermer complètement la trappe interrupteur étanche sur la prise de
charge avant de mettre le sous-marin à l’eau !

1. Ouvrir la trappe interrupteur étanche à l’avant du sous-marin. Lorsque cette pièce est ouverte,
elle coupe le circuit d’alimentation (Arrêt). Lorsqu’elle est refermée, le sous-marin est en marche.

2. Insérer la fiche de charge dans la prise du sous-marin comme montré ci-dessous (veiller à ce que
le détrompeur moulé sur la fiche s’insère dans l’emplacement rond de la prise du sous-marin), puis
brancher la prise mini jack sur l’émetteur.

1. Mettre en marche l’émetteur (ON) et déployer entièrement
l’antenne.

2. S’assurer que la trappe interrupteur étanche a bien
été complètement refermée sur la prise de charge
du sous-marin avant de le mettre à l’eau.

3. Mettre le sous-marin à l’eau.

4. Piloter le sous-marin en suivant les instructions
ci-après.

5. Après utilisation, sortir le sous-marin de l’eau, essuyer l’eau
sur la partie avant puis ouvrir la trappe interrupteur étanche
pour couper l’alimentation du sous-marin. Sortir les piles de
l’émetteur.

3. Poser le sous-marin sur un support horizontal et mettre l’interrupteur de
l’émetteur en position ON. La DEL rouge clignote durant la charge de l’accu.
Une fois la charge effectuée, la DEL rouge s’éteint et la verte brille en continu.

La durée de charge est d’environ 35 minutes.

4. Une fois la charge terminée, enlever la fiche de charge du sous-marin et met­tre l’interrupteur de l’émetteur en position OFF.

- 5 -

FONCTIONNEMENT DU SOUS-MARIN

Nota : Si la durée des premières utilisations est limitée, il n’y a pas de problème particulier.

L’accu doit être rodé pour être pleinement efficace. 5 à 8 cycles charge/décharge peuvent être nécessaires.

Combinez les fonctions !

1. Ce sous-marin a été développé sur la base d’une technologie brevetée d’aspiration/compression de l’eau pour lui donner un comportement similaire à un vrai submersible.

2. Ce modèle est doté d’un dispositif de remontée automatique en cas d’abaissement excessif de la tension d’alimentation. Le sous-marin fait surface de lui-même lorsque la tension
atteint un seuil prédéterminé. Dans ce cas, la lumière verte s’éteint. Le sous-marin ne présente aucun problème. Il suffit de le récupérer et de le remettre en charge.

Habileté et patience sont nécessaires pour maintenir le sous-marin
en immersion à profondeur constante. Plongée et remontée du sous­marin se commandent par les deux boutons latéraux de l’émetteur.
En appuyant sur le bouton de plongée, le sous-marin commence à
plonger. Une fois arrivé à la profondeur souhaitée, relâcher le bou­ton de plongée et appuyer sur le bouton de remontée pour com­mencer la remontée. Agir alternativement sur ces boutons jusqu’à ce
que le sous-marin se maintienne à profondeur constante.

Lorsque le sous-marin est en immersion, appuyer
brièvement sur le bouton de surface puis dépla­cer le manche de droite vers la droite ou la
gauche sans relâcher ; le sous-marin entame une
rotation de 360°. Lorsque le sous-marin pivote, il
est plus facile de le maintenir à profondeur
constante en cliquant de temps en temps sur les
boutons de plongée ou de remontée.

S’il vous semble que le sous-marin ne répond pas parfaitement à vos ordres, cela peut être causé par des interférences générées par une autre source d’émission radio ou par
l’insuffisance de l’alimentation de l’émetteur (piles faibles). Dans de tels cas, il n’y a aucun problème avec le modèle.
Si le modèle est sali, le nettoyer avec une serviette humide puis le sécher avec une serviette sèche.
Sortir les piles de l’émetteur si le sous-marin n’est pas utilisé pendant une longue période.

Lorsque le sous-marin est en immersion stationnaire, amener le manche gauche
vers le haut : le sous-marin avance en ligne droite à profondeur constante. Lorsque
le manche est amené vers le bas, il se déplace vers l’arrière.

Il est plus facile d’effectuer des
translations à profondeur

constante en cliquant de temps
en temps sur les boutons de
plongée ou de remontée.

Note : Ne pas appuyer longtemps sur les boutons de
plongée /remontée. Il est plus facile de maintenir le
sous-marin à profondeur constante en appuyant par
petits coups successifs.

Appuyer pour plonger

Appuyer pour faire surface

Vers le haut :
marche avant

Vers le bas :
marche arrière

Surface

Surface

Surface

Plongée

Plongée

Plongée

Immersion à
profondeur
constante

Immersion à
profondeur
constante

Vers la
gauche :
virage à
gauche

Vers la
droite :
virage à
droite

VOIE 2

VOIE 3

VOIE 1

Pilotage Toutes Fonctions

Immersion à profondeur constante

Rotation sur 360° en immersion

Déplacement en ligne droite sous l’eau

Conseils

- 6 -

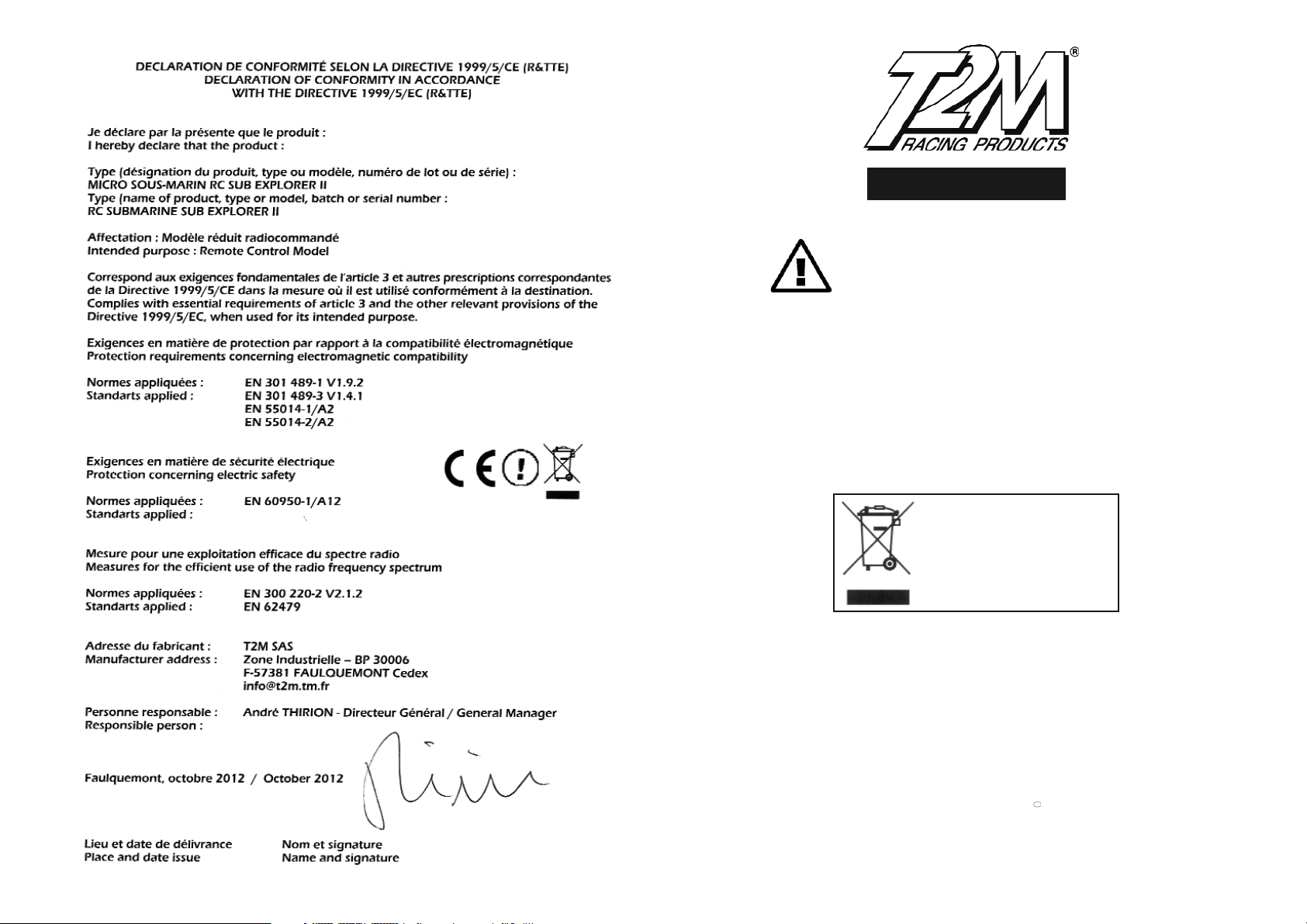

T2M • BP30006

Zone Industrielle

F-57381 FAULQUEMONT Cedex

[e-mail]

www.t2m-rc.fr

COPYRIGHT T2M 2012

LA REPRODUCTION SOUS QUELQUE FORME DE L’ENSEMBLE OU D’UNE PARTIE DE TEXTES, PHOTOS OU

ILLUSTRATIONS SANS L’ACCORD ECRIT PREALABLE DE T2M EST STRICTEMENT INTERDITE.

C

Ceci est un véritable modèle réduit radiocommandé.

Produit destiné aux modélistes/utilisateurs d’au moins 14 ans.

Tenir hors de portée des enfants.

Conserver l’emballage pour toute référence ultérieure.

Veuillez lire entièrement la notice d’utilisation et bien assimiler les informations

relatives à la sécurité avant d’utiliser votre modèle réduit.

ATTENTION

En fin de vie, penser à
recycler ce produit via
une filière adaptée.

T614

Nur in einem geschlossenen Becken
benutzen
Länge: 140 mm
Breite: 35 mm
Höhe: 48 mm
Gewicht: 85 g
Tauchtiefe: 0.5 m
Geschwindigkeit: 0.1 m/s
Reichweite: 3 m
Mit Beleuchtungssystem
Antrieb 3 Motoren !

U BOOT

3 KANAL

SENDER

Antrieb über 3 Motoren

Ladezeit: 35 Min
Autonomie: 40 Min

www.t2m-rc.fr/de

- 8 -

Unterhalt und Pflege:

- Nehmen Sie stets die Batterien aus dem Sender, wenn dieser nicht
verwendet wird.

- Pflegen Sie stets Ihr U Boot mit einem sauberen Tuch.

- Halten Sie Ihr U Boot von Hitzequellen fern.

Wichtige Hinweise zu den Batterien:

- Nicht wiederaufladbare Batterien dürfen niemals geladen werden.

- Wenn wiederaufladbare Batterien verwendet werden, nehmen Sie
diese vor der Ladung aus dem Sender

- Wiederaufladbare Batterien müssen von einem Erwachsenen
geladen werden.

- Verwenden Sie niemals ungleiche Batterietypen oder neue und
gebrauchte Batterien zusammen.

- Verwenden Sie nur die empfohlenen Batterietypen oder die eines
identischen Typs.

- Achten Sie beim Einfügen der Batterien immer auf die richtige
Polarität + und -.

- Nehmen Sie leere Batterien stets aus dem Sender, wenn dieser
nicht benüzt wird.

- Schließen Sie die Anschlußklemmen niemals kurz.

Wichtige Hinweise:

- Der Wechsel der Batterien sollte nur unter Aufsicht eines Erwach­senen erfolgen.

Besondere Hinweise für Erwachsene:

- Prüfen Sie vor Benutzung alle Teile des U Bootes.

- Das U Boot darf nur in Verbindung mit dem empfohlenen
Ladegerät betrieben werden.

VOR GEBRAUCH DES U-BOOTES

SORGFÄLTIG LESEN

NOTA

- 9 -

INHALT

VORSICHT !

VORSICHT !

DEL Témoin de
Marche (vert)

Tauchschalter

Gasknüppel

Ein und
Aus-Schalter

Auftauchschalter

Links und
Rechts-Knüppel

Mit dem hermetischen
Deckel schließen.

Hermetischer

Ein/Aus Jack

Bevor Sie das RC Modell ins Wasser bringen, zunächst den Sender einschalten.
Nicht vergessen den Rumpf mit dem hermetischen Verschluß zu schließen, da sonst das U-Boot zerstört würde.

1. Dieses Modell enthält einige Kleinteile die von Kleinkindern unbedingt fernzuhalten
sind. Verschluckungsgefahr!!

2. Dieses Modell eignet sich für Badewannen, Aquarien und Schwimmbecken mit weni­ger als 0.5 Meter Wassertiefe.

3. Gerät nicht Außen benutzen
4/5. Das Modell niemals in Salzwasser oder schmutzigen Gewässern verwenden. Das
Modell niemals im Meer, Seen oder Schwimmbädern mit unbekannter Wassertiefe ver­wenden.

6. Nur alkalische Batterien für dieses Modell verwenden.

7. Nur den beiliegenden Sender benutzen.

8. Batterien fern vom Wasser halten, Kurzschlußgefahr.

9. Batterien niemals öffnen oder in Feuer legen.

10. Entladen Sie die Fahrakkus bevor diese neu geladen werden. Motor solange laufen lassen, bis
dieser ausgeht, dann sind die Batterien leer.

11. Wasserspiele sind gefährlich und können bei Kindern im Extremfall zum Ertrinken führen,
daher sollte das Modell nur unter der Aufsicht von Erwachsenen betrieben werden.
In jedem Fall nur für Kinder ab 14 Jahren.

12. Diesen Baukasten enthält elektronische Präzisionsteile. Unter keinen Umständen fallen lassen
oder auseinanderbauen.

13. Die Länge der Sender- und Empfängerantenne darf nicht verändert werden.

A : Sender x 1

C : Antenne x 1

D : Anleitung x 1

E : Ladestecker x 1

B : U-Boot x 1

- 10 -

MONTAGE DER ANTENNE UND EINBAU
DER BATTERIE

LADUNG DES U-BOOT AKKUS

TAUCHVORGANG

Schraubendreher

Nicht inbegriffen

Buchse

Komplett
schließen

Hermetischer

Verschluß

Buchse

Öffnen

Schließen

Rotes Licht

LED Grün

Platte

Antenne

AA Alkalische Batterie
(nicht inbegriffen)

Die Antenne in den Sender einschrauben

(1) Schrauben Sie die Platte auf der Sender-Rückseite auf (Kreuzschrauben­dreher).
(2) Setzen Sie die 6 AA Batterien ein und achten Sie auf die richtige Polung.
(3) Schließen Sie die Platte wieder.

Bevor Sie das U-Boot ins Wasser bringen, hermetischen Verschluß
schließen !

1. Den hermetischen Verschluß öffnen, damit es keine Stromversorgung gibt.
Beim Schließen ist das U-Boot wieder unter Spannung..

2. Fügen Sie den Ladestecker in die Ladebuchse des U-Boots ein und verbinden Sie das andere
Ende des Ladekabels mit der Buchse im Sender.

1. Den Sender unter Spannung setzen (Schalter auf ON) und
die Antenne herausziehen.

2. Gehen Sie vor dem Tauchgang sicher, daß der
Hermetische Verschluß fest zugedrückt wurde, und
kein Wasser in die Ladebuchse gelangen kann.
Vorsicht! Bei Nicht ausreichendem Verschließen kann
durch das Eindringen von Wasser in die U-Boot
Ladebuchse das U-Boot zerstört werden. In diesem Fall
ist eine Garantie ausgeschlossen!

3. Das U-Boot ins Wasser bringen.

4. Wie in Anleitung angegeben, U-Boot steuern..

5. Nehmen Sie nach Benutzung das U-Boot aus dem Wasser.
Entfernen Sie sorgfältig das Wasser vom vorderen Teil des U-Bootes.
Öffnen Sie den hermetischen Verschluß, um das U-Boot außer Betrieb zu
setzen.. Nehmen Sie schließlich die Batterien aus dem Sender.

3. Legen Sie das U-Boot auf eine horizontale Unterstützung und stellen Sie den
Senderschalter auf Position ON. Die rote LED Kontrolllampe blinkt während
des Ladevorgangs. Sobald die Ladung des Akkus abgeschlossen ist, geht die
rote LED aus und die grüne LED leuchtet konstant.

Jede Ladung dauert ca. 35 Minuten.

4. Den Ladestecker abnehmen und Ladegerät abschalten, Position “OFF”. Das
Modell ist nun startklar.

Buchse

Ladestecker

Ladestecker

- 11 -

TAUCHVORGANG

Hinweis : Wenn die ersten Betriebszeiten zu kurz sind, ist dies kein Problem.

Die Akkus brauchen 5 bis 8 Lade- und Entladezyklen, bis Sie die volle Kapazität erreichen.

Funktionen kombinieren !

Dieses U-Boot wurde auf Basis einer patentierten Technologie hergestellt, welche ein Verhalten unter Wasser wie bei einem echten U-Boot ermöglicht.
Das Modell ist mit einem automatischen Auftauchmechanismus bei zu geringer Versorgungsspannung ausgestattet.
In diesem Fall geht das grüne Licht aus und man kann das U-Boot wieder von der Wasseroberfläche holen und wiederaufladen.

Für standhaftes Tauchen ist Geduld und Geschick verlangt. Das
Abund Auftauchen wird mit den beiden Tauchschalter auf der Seite
des Senders gesteuert.
Drücken Sie auf der Tauchtaste so lange bis die gewünschte
Tauchtiefe erreicht ist.
Für das Auftauchen die andere Taste drücken.
Um die Tauchtiefe zu halten, drücken Sie gleichzeitig auf Auf- und
Abtauchtaste.

Ist die gewünschte Tauchtiefe erreicht,
ganz kurz auf Auftauchtaste drücken, und
den Steuerknüppel nach links oder nach
rechts drücken, das U-Boot dreht sich dann
auf 360°.
Um die Tauchtiefe zu halten, mit Tauchund
Auftauchtaste spielen.e.

Wenn das U-Boot nicht ordentlich funktioniert, kann dies von Fremdstörungen eines anderen Senders kommen.
Wenn das Modell schmutzig ist, mit einem feuchten Tuch sauber machen und trocknen.
Wenn das U-Boot eine längere Zeit nicht benutzt wird, Batterien entfernen.

Wann das U-Boot standhafte Tiefe hat, den Knüppel nach oben schieben,
dann fährt das U-Boot vorwärts, den Knüppel nach unten schieben, dann
fährt das U-Boot rückwärts.

Es ist einfacher das U-Boot auf
standhafte Tiefe zu halten,

wenn man auf der Tauchtaste

oder Auftauchtaste drückt.

Nota : Nicht zu lange auf Ab- oder Auftauchtaste drücken,
es ist besser wenn man gleichzeitig ganz kurz auf beide
Tasten drückt um die Tauchtiefe zu erreichen.

Drücken, Tauchgang

Drücken, vertikales Auftauchen

Tauchen im
Vorwärtsgang

Tauchen im
Rückwärtsgang

Oberfläche

Oberfläche

Oberfläche

Tauchen

Tauchen

Tauchen

Standhaftes
Tieftauchen

Standhaftes
Tieftauchen

Nach
links :
Links­kurve

Nach
rechts :
Rechts­kurve

KANAL 2

KANAL 3

KANAL 1

Alle Funktionen steuern

Standhaftes Tauchen

360° Rotation bei standhaftes Tauchen

Unter Wasser gerade fahren

Hinweise

- 12 -

T2M Deutschland

Winterbergstrasse 24a

D-66119 SAARBRÜCKEN

[e-mail]

www.t2m-rc.fr/de

COPYRIGHT T2M 2012

ALLE RECHTE VORBEHALTEN.

C

Dies ist ein echtes RC Modell.

Das RC Model ist geeignet für Benutzer ab 14 Jahren.

Es ist von Kindern fernzuhalten.

Die Verpackung als Referenz aufbewahren.

Vor Benutzung Ihres RC Modells ist es notwendig, die Bedienungsanleitung

und insbesondere die Sicherheitshinweise sorgfältig zu lesen.

ACHTUNG

NOTA

Ist der Lebenszyklus
Ihres U-Bootes zu Ende,
achten Sie darauf,
dieses umweltgerecht
zu entsorgen.
