SLO - NAVODILO ZA NAMESTITEV IN UPORABO Št. izd. :
231189
www.conrad.si

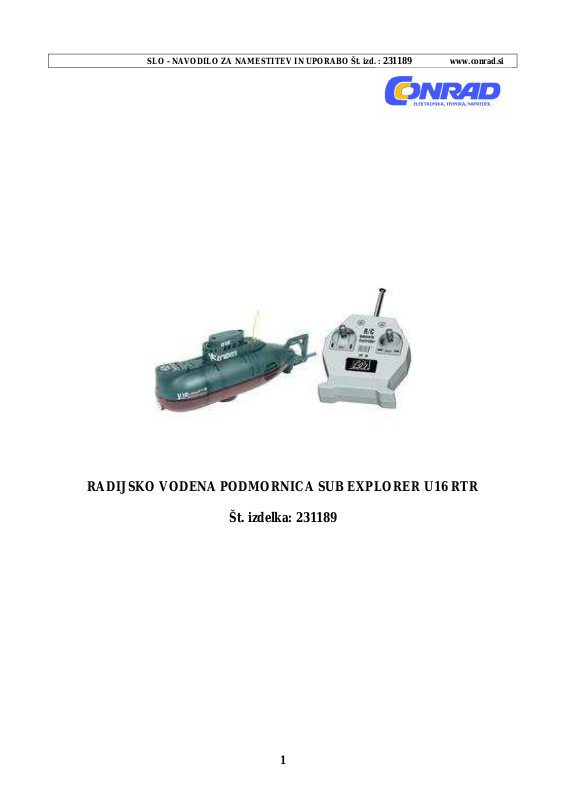

RADIJSKO VODENA PODMORNICA SUB EXPLORER U16 RTR
Št. izdelka: 231189
1
Uporabljajte samo v zaprtem bazenu.
Dolžina: 131 mm
Širina: 33 mm
Višina: 48 mm
Teža: 80g
Globina potopa: 0,5m
Hitrost: 0,1m/s
Domet: 5 m
S sistemom osvetlitve
Pogon s 3 motorji
Čas polnjenja: 10 minut
Avtonomija: 15 minut
OBSEG DOBAVE
LED prikaz baterij LED prikaz delovanja
Stikalo potopa
Krmilna palica za plin
Stikalo za vklop in izklop
Stikalo za dvig
Krmilna palica za levo in desno
A: 1x ODDAJNIK
B: 1x podmornica
zelena LED
rdeča LED
C: 1x antena
D: 1x navodila
E: 1x polnilnik
2
PREVIDNO!
1. Ta model vsebuje majhne dele, ki jih je potrebno hraniti izven dosega otrok! Nevarnost
zadušitve!
2. Ta model je primeren za kadi, akvarije in bazene z globino vode manj kot 0,6 metra.
3. Naprave ne uporabljajte zunaj.
4. Modela nikoli ne uporabljajte v slani ali umazani vodi.
5. Modela nikoli ne uporabite na morju, jezeru ali v bazenih z neznano globino vode.
6. Za ta model uporabite samo alkalne baterije.
7. Uporabite samo priložen oddajnik.
8. Baterije hranite stran od vode, nevarnost kratkega stika.
9. Baterij nikoli ne odpirajte in jih ne položite v ogenj.
10. Izpraznite akumulatorje, preden jih boste na novo napolnili. Motor pustite te
dokler se ta ne ugasne, nato so baterije prazne.
11. Igre v vodi so nevarne in lahko pri otrocih v ekstremnem primeru vodijo k utopitvi, zaradi tega
se lahko model uporablja samo pod nadzorom odraslih. V vsakem primeru samo za otroke od 14
leta starosti.
12. Ta izdelek vsebuje elektronske natančne dele. Pod nobenimi okoliščinami ga ne pustite pasti in
ga ne razstavite.
13. Dolžine sprejemne in oddajne antene ne smete spremeniti.
Preden boste dali model v vodo, najprej vklopite oddajnik.
Trupa ne pozabite zapreti z neprepustnim zapiralom, ker je podmornica lahko drugače
uničena.
PREVIDNO!
či tako dolgo,
3
1 MONTAŽA ANTENE IN VSTAVITEV BATERIJE
Anteno privijte v oddajnik
(1) Odvijte ploščo na zadnji strani oddajnika (križni izvijač).
(2) Vstavite 9,0V baterijo in pazite na pravilno polarnost.
(3) Zaprite ploščo.
2 NAVODILA ZA POLNJENJE
(1) Odstranite vijak na zgornji strani polnilnika s pomočjo križnega izvijača.
(2) Vstavite 6 1,5V baterij tipa C in pri tem upoštevajte pravilno polarnost + in -.
(3) Nato spet privijte pokrov na polnilnik.
4
3 POLNJENJE
1. Odvijte neprepusten pokrov, da napajanje ne bo potekalo. Pri zapiranju je
podmornica spet pod napetostjo.
2. Priključite polnilni vtič tako, kot je prikazano levo.
3. Polnilnik vklopite: pozicija »ON«. Prikaz polnjenja sedaj utripa rdeče in
polnjenje se prične. Vsako polnjenje traja približno 10 minut. Takoj, ko
prikaz polnjenja sveti zeleno, je polnjenje končano.
4. Polnilni vtič odstranite in izklopite polnilnik, pozicija »OFF«. Model je
sedaj pripravljen na start.
5. Zaprite neprepusten pokrov.
5
4 POTAPLJANJE
Ta podmornica je bila narejena na osnovi patentirane tehnologije, katera omogoča obnašanja pod
vodo kot pri pravi podmornici.
Model je opremljen z mehanizmom samodejnega potapljanja pri premajhnem napajanju.
V tem primeru se zelena lučka izklopi in vi lahko podmornico vzamete s površine vode in jo
ponovno napolnite.

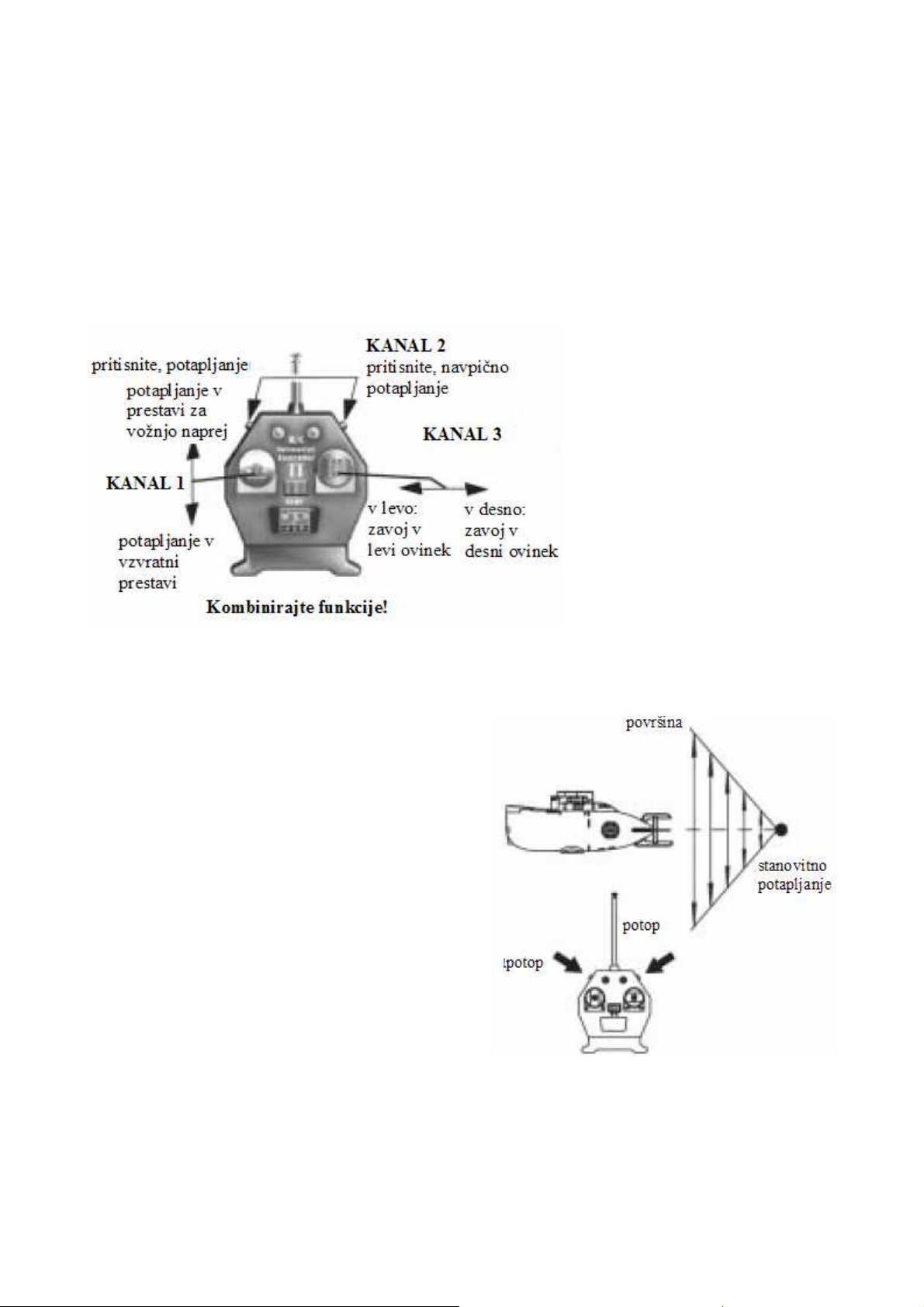

Upravljanje vseh funkcij
Stanovitno potapljanje
Za stanovitno potapljanje je potrebno potrpljenje in
spretnost. Potapljanje in dviganje bo upravljano z
obema stikaloma za potapljanje na strani oddajnika.
Tipko za potapljanje držite pritisnjeno tako dolgo,
dokler ne bo dosežena želena globina potopa.
Za dvig na površje pritisnite drugo tipko.
Za ohranitev globine potopa, istočasno pritisnite na
tipko za dvig na površje in potop.
Opomba: tipko za dvig na površje ali potop ne
držite pritisnjene predolgo. Bolje je, da na kratko
pritisnete na obe tipki, da dosežete globino potopa.
6
360o obračanje pri stanovitnem potapljanju
Ko je želena globina potopa dosežena, na
kratko pritisnite na tipko za dvig na
površje in krmilno palico potisnite v levo
ali desno, podmornica se nato obrne za
360o.
Za ohranitev globine potopa se igrajte s
tipko za potapljanje in dvig na površje.
Vožnja naravnost pod vodo
Ko ima podmornica stalno globino, krmilno
palico potisnite naprej, nato se podmornica
pelje naprej. Krmilno palico potisnite navzdol,
nato se podmornica pelje vzvratno.
Podmornico lahko obdržite na enakomerni
globini lažje tako, če pritisnite na tipko za
potop ali dvig na površino.
Napotek: Če so prvi časi obratovanja prekratki, to ni problem. Akumulatorji potrebujejo 5 do 8
postopkov polnjenja in izpraznitve, da bo dosežena polna kapaciteta.
7
GARANCIJSKI LIST
Izdelek:
Kat. št.:
Garancijska Izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga
potrošniku. Garancija velja na območju Republike Slovenije. Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali
z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe,
malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje
pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus-Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z
izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva nakupa izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim
listom.
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11 248
www.conrad.si, info@conrad.si
