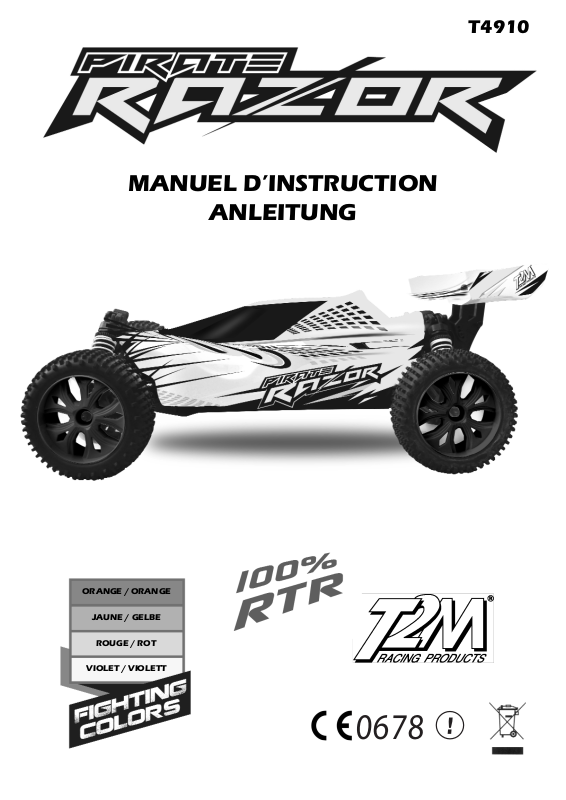

T2M T4910 User guide [ml]

T4910

MANUEL D’INSTRUCTION

ANLEITUNG

ORANGE / ORANGE

JAUNE / GELBE

ROUGE / ROT

VIOLET / VIOLETT

0678

- 2 -

Tournevis cruciforme Schraubendreher

Pince coupante Schneidzange

Colle cyanoacrylate Sekundenkleber

Frein filet Schraubenfest

Clé Allen Inbussschlüssel

Clé en croix Glühkerzenschüssel

Pince Spitzzange

Règle Lineal

Ciseaux à lexan Lexanschere

Cutter Modelliermesser

ATTENTION ! Ne pas utiliser de tournevis électrique pour serrer les vis dans des pièces en nylon ou en plastique. La rotation rapide peut échauffer la vis avec risque de casse de la pièce ou détérioration du filetage durant le serrage. VORSICHT ! Benutzen Sie niemals einen elektrischen Schraubendreher, um die Schrauben in die Nylonteile einzufügen, da die hohe Drehzahl zur Beschädigung des Teils oder des Schraubengewindes führen könnte.

OUTILLAGE NECESSAIRE (NON INCLUS)

ERFORDERLICHES WERKZEUG (NICHT INBEGRIFFEN)

- 3 -

Ce modèle RC peut atteindre une vitesse supérieure à 50 km/h. Une utilisation incorrecte peut entraîner des accidents sérieux. Il est fortement recommandé à un enfant ou une personne ne connaissant pas encore les modèles réduits RC à moteur électrique de prendre conseil auprès d’une personne accoutumée à ce type de produit.

• TENIR COMPTE DE L'ENVIRONNEMENT LORS DE L'UTILISATION DE TOUT MODELE RADIOCOMMANDE.

- Ne jamais faire évoluer le modèle sur la voie publique.

- Ne jamais faire évoluer les modèles RC près de personnes ou animaux, ne pas considérer humains ou animaux comme obstacles à éviter !

- Pour éviter tout dommage matériel ou corporel, ne pas faire évoluer les modèles dans un espace restreint ou bondé.

- Tenir compte de l’environnement. Eviter les évolutions dans des endroits où le bruit peut entraîner des désagréments.

- Eviter de faire évoluer un modèle RC tôt le matin ou durant la nuit.

- Faire preuve de bon sens afin de ne pas déranger les autres personnes par les émissions sonores et ne pas dégrader la surface sur laquelle évolue le modèle.

• NE PAS UTILISER UN MODELE RC DANS UN ENDROIT INAPROPRIE

Ne pas utiliser un modèle RC dans les endroits suivants : bord de mer, à proximité d’un étang ou d’un lac, un bord de rivière rocheux ou une falaise, des buissons et sous la pluie. Cela peut entrainer un mauvais fonctionnement de l’équipement électrique comme par exemple du moteur, des servos ou du récepteur.

• MOTEUR ET VARIATEUR S’ECHAUFFENT CONSIDERABLEMENT

Ne pas toucher le moteur, le variateur et toutes les pièces en mouvement immédiatement après l’évolution du modèle. Les élé-

ments sont très chauds et peuvent causer de sérieuses brûlures.

• PRECAUTIONS RELATIVES AUX PIECES EN ROTATION

Ne pas toucher aux pièces en rotation comme par exemple les cardans, roues, pignons etc qui peuvent causer de sérieuses blessures.

• INTERFERENCE D'UNE AUTRE RADIO

S’assurer que personne d’autre n’utilise la même fréquence dans les environs. L’utilisation de la même fréquence simultanément par des modèles roulants, volants ou navigants peut entraîner une perte de contrôle et causer des accidents sérieux.

• DES PILES FAIBLES PEUVENT ENTRAINER UNE PERTE DE CONTROLE

Les Modèles RC deviennent incontrôlables lorsque l'alimentation de l'émetteur et du récepteur s'affaiblit. Pour éviter les accidents, toujours utiliser des piles fraîches.

• ATTENTION

- Enlever les piles de l'émetteur et du récepteur après utilisation.

- Ranger à l'abri des rayons du soleil et éloigner de toute source de chaleur.

- Ranger à l'abri de l'humidité.

- Ne pas utiliser le modèle sous la pluie ou sur un terrain humide, dans des flaques par exemple.

- Arrêter d'utiliser le modèle si un éclair survient. Eteindre immédiatement récepteur et émetteur puis rentrer l'antenne.

- Ne pas démonter ou modifier le modèle RC car il y a risque de dégâts ou d'accident. Dans ce cas, la responsabilité du fabricant ne pourra être engagée.

• En fin d’utilisation, toujours retirer et débrancher la batterie du modèle.

Dieses RC-Modell kann schneller als 50km/h fahren. Unsachgemäßer Gebrauch kann zu schweren Unfällen führen. Kinder oder Personen, die keine Erfahrung im Umgang mit Glühzünder-RC-Modellen haben, sollten sich von einer versierten Person helfen lassen.

• NEHMEN SIE BEIM BETREIBEN EINES RC-MODELLS IMMER RÜCKSICHT AUF IHRE UMGEBUNG

1. RC-Modelle niemals auf öffentlichen Straßen fahren lassen.

2. Fahren Sie mit Ihrem Modell niemals in der Nähe von Personen oder Tieren oder benutzen diese als Hindernisse.

3. Um Verletzungen von Personen oder Tieren und Sachschäden zu vermeiden, fahren Sie mit Ihrem RC Modell niemals in engen oder überfüllten Gebieten.

4. Denken Sie an Ihre Umgebung. Vermeiden Sie den Betrieb Ihres R/C modells in einer Umgebung, wo der Lärm stören könnte.

5. Vermeiden Sie die Fahrt mit RC-Modellen früh am Morgen oder bei Nacht.

6. Halten Sie sich beim Betreiben Ihres Modells an den gesunden Menschenverstand um nicht andere Mit Lärm zu belästigen oder die Fahrbahn zu beschädigen.

• DAS RC-MODELL NICHT AUF UNGEEIGNETEN FLÄCHEN FAHREN LASSEN

Fahren Sie mit dem RC-Modell nicht an folgenden Orten: am Strand, in der Nähe von Weihern oder Seen, auf steinigen Flussufern, auf felsigem oder dicht bewachsenen Gelände und keinesfalls bei Regen. Dies könnte zu Störungen in der elektrischen Ausrüstung wie Motor, Servo und Empfänger führen.

• MOTOR UND REGLER WERDEN SEHR HEISS

Vermeiden Sie nach Betrieb die Berührung von Motor, Regler und rotierenden Teilen, da diese heiß sind und

Verbrennungen verursachen können.

• VORSICHT VOR ROTIERENDEN TEILEN

Niemals drehende Teile wie Antriebswelle, Räder, Zahnräder etc, berühren, sie könnten erhebliche Verletzungen verursachen.

• FUNKSTÖRUNG DURCH ANDERE FUNKWELLEN

Versichern Sie sich, dass in Ihrem Gebiet niemand sonst auf derselben Frequenz fährt wie Sie. Die Benutzung derselben Frequenz zur selben Zeit, egal ob beim Fahren, Fliegen oder Segeln kann zu Kontrollverlust des R/C modells und somit zu schweren Unfällen führen.

• VERLUST DER STEUERBARKEIT BEI ABGEFALLENER BATTERIESPANNUNG

RC-Modelle geraten außer Kontrolle, wenn entweder in den Empfänger- oder den Senderbatterien die Spannung zu stark, abgefallen ist. Um schweren Unfällen vorzubeugen, stets frische Batterien verwenden.

• VORSICHT

- Nach Gebrauch Batterien sowohl aus Sender als auch Empfänger entfernen.

- Der Aufbewahrungsort sollte keinem direkten Sonnenlicht oder Wärmequellen ausgesetzt sein.

- Niemals in feuchten Bereichen aufbewahren.

- Das RC-Modell nicht an regnerischen Tagen oder in feuchten Bereichen wie Pfützen fahren lassen.

- Beim Auftreten von Gewitter sofort den Betrieb einstellen, Empfänger und Sender ausschalten, Antenne einschieben.

- Das RC-Modell nicht zerlegen oder abändern, schwere Unfälle oder Brüche könnten die Folge sein. Für solche Fälle lehnt der Hersteller jegliche Haftung ab.

•

Nach jeder Fahrt Batterie aus Modell nehmen und ausschalten.

VORSICHTSMASSNAHMEN BEIM BETRIEB EINES RC-MODELLS MIT ELEKTROANTRIEB

PRECAUTION D’EMPLOI DES MODELES R/C A MOTEUR ELECTRIQUE

- 4 -

T4910

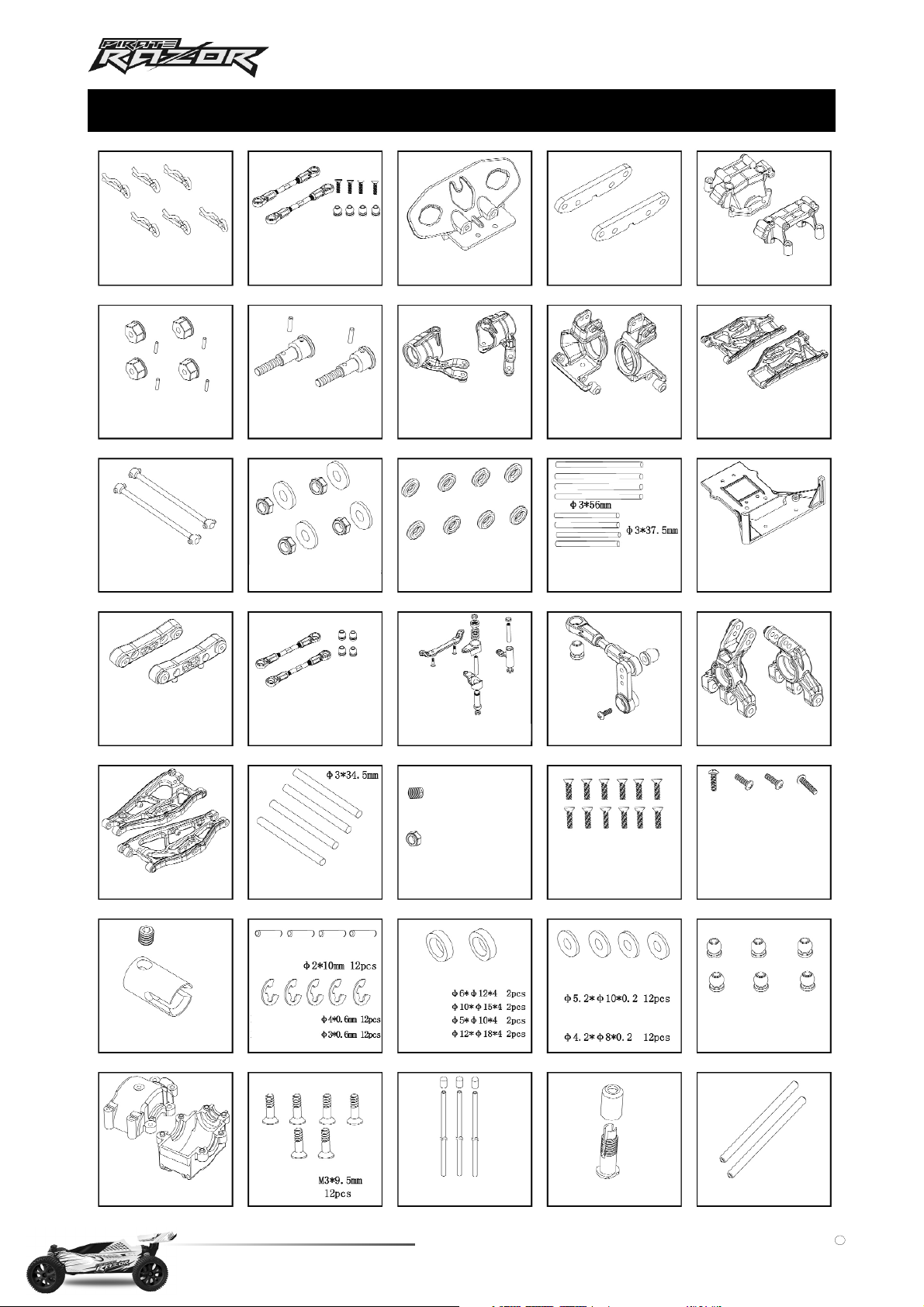

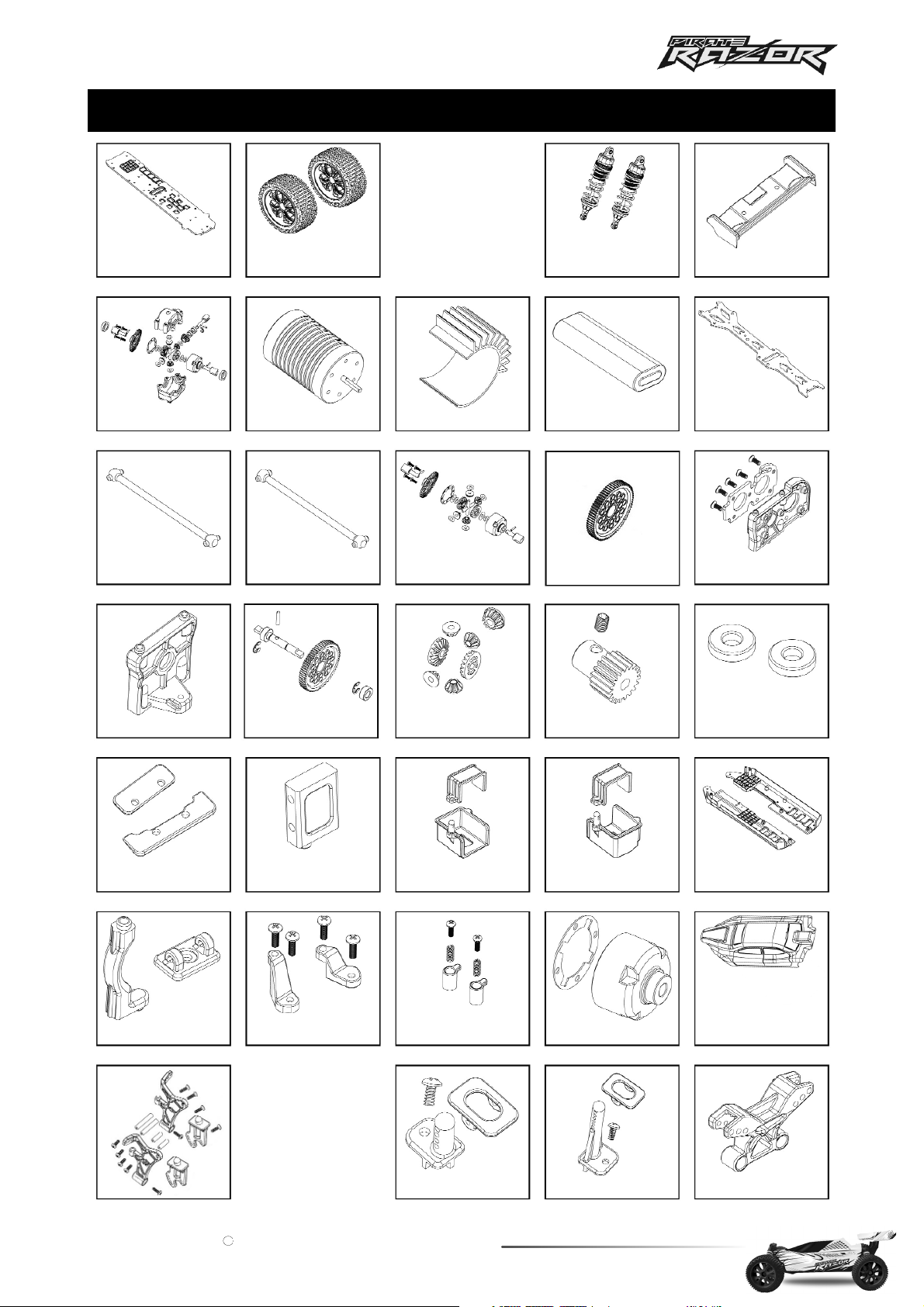

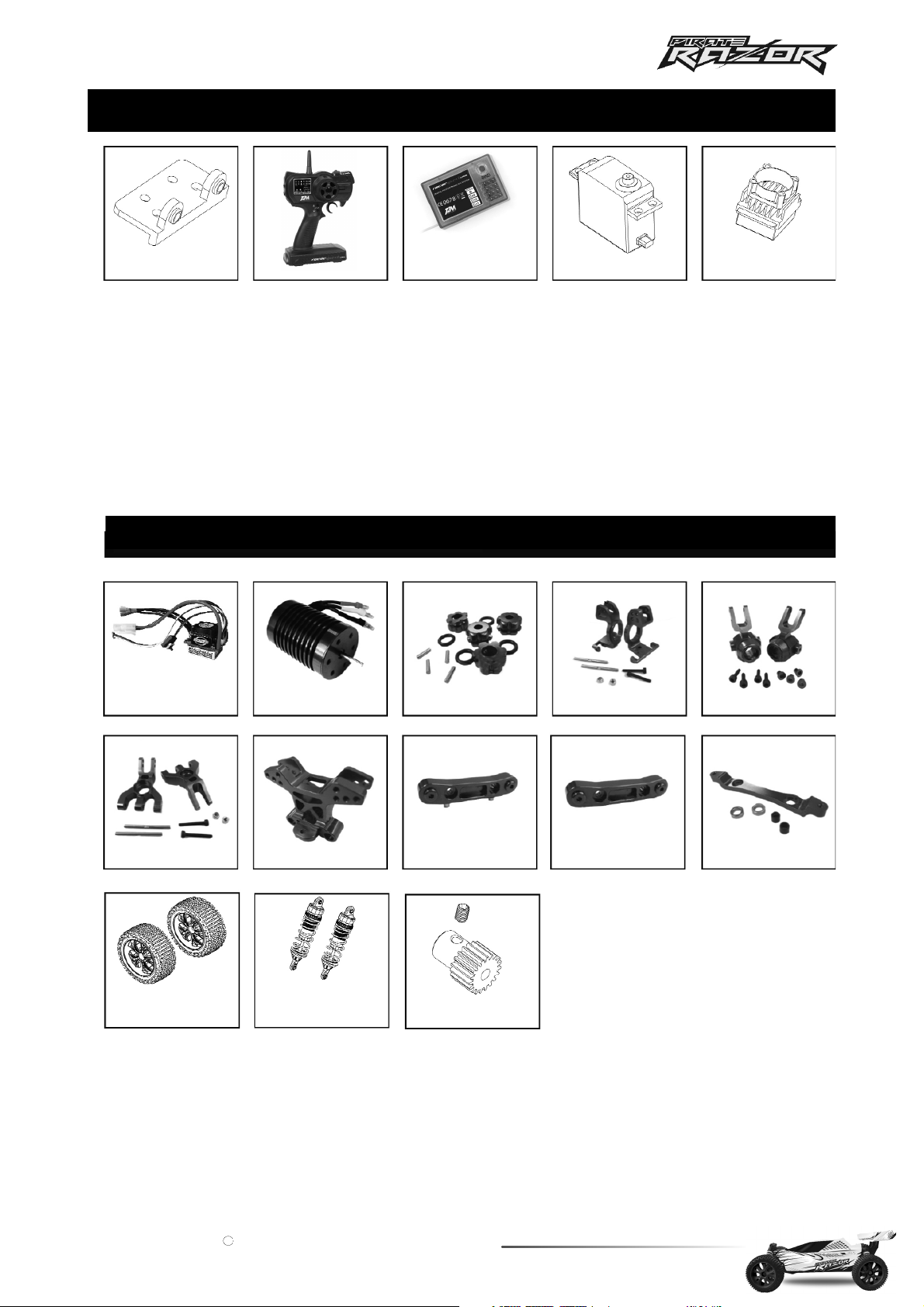

LISTE DES PIECES DETACHEES

ERSATZTEILE

Références Désignation Beschreibung

T1006180 Batterie 7,2V 1800 mAh Akku 7,2 V 1800 mAh T1257 RX TX Pack Chargeur RX TX Pack Charger T222 Servo Servo T4613 Radio RACER SPORT 2,4 Ghz Sender RACER SPORT 2,4 Ghz T4613R Récepteur 2,4 Ghz Empfänger 2,4 Ghz T4900/1 Mini pare-chocs arrière Hinterer Mini Rammschutz T4900/10 Support triangle inférieur AV/AR (2 pcs) Untere Querlenkerhalterung VO/HI (2 Stk) T4900/106 Vis M3X9,5 12 pcs Schrauben M3x9,5 12 Stk T4900/11 Support triangle supérieur AV/AR Obere Querlenkerhalterung VO/HI (2 Stk) T4900/12 Entraineur de roue + axe (4pcs) Radmitnehmer + Welle (4 Stk) T4900/13N Axe de roue + axe Radachse T4900/14 Roulement (6x12x4) 2 pcs Kugellager (6x12x4) (2 Stk) T4900/15N Fusées de roue Achsschenkel T4900/16 Roulement (10x15x4) 2 pcs Kugellager (10x15x4) (2 Stk) T4900/17 Etrier gauche/droit Achsschenkelhalterung T4900/18 Paire de triangles avant Vordere Querlenker T4900/19N Cardan AV/AR (2 pcs) Antriebswelle VO/HI (2 Stk) T4900/201 Hexagone de roue alu Alu Sechskant Radmitnehmer T4900/202 Porte Fusée CNC CNC Achsschenkelhalterung T4900/203 Fusée alu AV CNC CNC Alu Achsschenkel vorne T4900/204 Fusée alu AR CNC CNC Alu Achsschenkel hinten T4900/205 Support amortisseurs AV et AR CNC CNC Stoßdämpferhalterung vo und hi T4900/206 Supports triangles AV CNC CNC Querlenkerhalterung vo T4900/207 Supports triangles AR CNC CNC Querlenkerhalterung hi T4900/211 Barre Ackerman alu CNC CNC Alu Ackerman Stange T4900/22 Rondelle M5 M4 Scheibe T4900/23 Rondelle (8 pcs) Unterlegscheibe (8 Stk) T4900/24 Axe de triangle inférieur avant court (4 pcs) Kurzewelle für vorderen unteren Querlenker (4 stk) T4900/25 Axe de triangle inférieur long (4 pcs) Langewelle für vorderen unteren Querlenker (4 stk) T4900/26 Chassis avant Vorderes Chassis T4900/28 Support triangle inférieur AV/AR Halterung für unteren Querlenker VO/HI T4900/30 Biellette de direction (2 pcs) Steuerungs Gewindestange (2 Stk) T4900/31 Sauve servo Servo Saver T4900/37 Biellette de direction + palonnier Steuerungs Gewindestange + Horn T4900/51A Vis tête ronde (3 x10 ) Rundkopfschraube (3x10) T4900/58N Fusées arrières Hintere Achsschenkel T4900/59 Triangle inférieur arrière Hinterer unterer Querlenker T4900/5A Support d'amortisseur Stoßdämpferhalterung T4900/61 Axe de triangle arrière Hintere Querlenkerachse T4900/65 Vis tête fraisée (2,6 x 10) Schraube (2,6x10) T4900/66A Ecrou nylstop (M3) 5 pcs Nylstop Mutter (M3) (5 Stk)

- 5 -

T4910

LISTE DES PIECES DETACHEES

ERSATZTEILE

T4900/67 Vis tête fraisée (3 x 10) Schraube (3x10) T4900/67A Tube d'antenne (3 pcs) Antennenrohr (3 Stk) T4900/68 Vis tête fraisée (3 x 14) Schraube (3x14) T4900/69 Vis tête fraisée (3 x 16) Schraube (3x16) T4900/72 Vis tête ronde (3 x8) Rundkopfschraube (3x8) T4900/73 Vis tête ronde (3 x12) Rundkopfschraube (3x12) T4900/74 Vis tête ronde (3 x14) Rundkopfschraube (3x14) T4900/75 Vis tête ronde (3 x 16) Rundkopfschraube (3x16) T4900/76 Vis tête ronde (3 x 20) Rundkopfschraube (3x20) T4900/79 Vis tête ronde (3 x 10) Rundkopfschraube (3x10) T4900/7A Clips de carrosserie (6 pcs) Karosserieclips (6 Stk) T4900/83 Noix de cardan Antriebsgelenk B T4900/86 Roulement de cloche (5 x 10x 4) 2pcs Lager für Kupplugsglocke (5x10x4) 2Stk T4900/87 Roulement à billes (12 x 18x 4) 2pcs Kugellager (12x18x4) 2 Stk T4900/88 Circlips (4 x 0,6) 12 pcs Circlips 12 Stk T4900/89 Axe (2 x10) 12 pcs Welle 2x10 12 Stk T4900/8A Tirant supérieur (2 pcs) Oberer Querlenker (2 Stk) T4900/91 Rondelle (5,2 x10 x0,2) 12 pcs Scheibe A (5,2 x10 x0,2) 12 Stk T4900/92 Rondelle (4,2 x8x0,2) 12 pcs Scheibe B (4,2 x8x0,2) 12 Stk T4900/94 Rotule (7x8) 6 pcs Kugel 7x8 6 Stk T4900/95 Jeu de vis (M4x4) 6 pcs Schraubenset (M4x4) 6 Stk T4900/98 Carter de différentiel Differentialgehäuse T4900/9A Pare-chocs avant Vorderer Rammschutz T4906/11 Support d'aileron Spoilerhalterung T4903/33 Support carrosserie AV Karosseriehalterung Vorne T4903/34 Support carrosserie AR Karosseriehalterung Hinten T4904/93 Ecrou nylstop (M3) 6 pcs Stoppmuttern Nylon (M3) 6 Stück T4905/1 Chassis PIRATE RAZOR Chassis PIRATE RAZOR T4905/10 Platine supérieure Obere Platte T4905/11 Cardan central avant Mittlere Antriebswelle vorne T4905/12 Cardan central arrière Mittlere Antriebswelle hinten T4905/13 Kit différentiel avant Diff. Set vorne T4905/15 Support moteur avant + vis Motorhalterung vorne + Schrauben T4905/16 Support moteur arrière Motorhalterung hinten T4905/18 Jeu pignons de différentiel Diff. Zahnrad Set T4905/19G Pignon 15T (option) Zahnrad 15Z (Sonderzubehör) T4905/1B Couronne centrale Hauptzahnrad T4905/2 Paire de pneus avant (option) Vordere Reifen Paar (Sonderzubehör) T4905/2A Paire de pneus avant chromé (option) Vordere Reifen/Felgen verchromt Paar (Sonderzubehör) T4905/20 Rondelle calage sauve servo Servo Saver Unterlegscheibe T4905/21 Cale AV/AR platine supérieure vo/hi Unterlegscheibe für obere Platte T4905/22 Support servo de direction Lenkservo-Halterung T4905/25 Bavette latérale de chassis Chassis Seitenschutz

- 6 -

T4910

LISTE DES PIECES DETACHEES

ERSATZTEILE

T4905/26 Colonette platine centrale Befestigungsbolzen mittlere Platte T4905/27 Vis fixation chassis/cellule avant Chassis/Vo Gehäuse Befestigungsschrauben T4905/28 Pièces blocage câble Kabelklemmer T4905/29 Corps de différentiel Diff. Körper T4910/30O Carrosserie PIRATE RAZOR orange Karosserie PIRATE RAZOR Orange T4910/30J Carrosserie PIRATE RAZOR jaune Karosserie PIRATE RAZOR Gelbe T4910/30R Carrosserie PIRATE RAZOR rouge Karosserie PIRATE RAZOR Rot T4910/30V Carrosserie PIRATE RAZOR violet Karosserie PIRATE RAZOR Violett T4905/37 Support batterie AV Akku-Halterung vorne T4905/38 Support batterie AR Akku-Halterung hinten T4905/3B Couronne centrale + axe Antriebseinheit Mitte T4905/4 Jeu amortisseurs plastique Kunststoff Stoßdämpfer Set T4905/47 Support tube d'antenne Antennenrohr-Halterung T4905/48 Circlips (3 x 0,6) E Ring (3x0,6) T4905/49 Renfort alu support d'aileron Alu Spoiler Halterungsverstärkung T4905/4A Jeu amortisseurs aluminium Alu Stoßdämpfer Set T4910/5 Aileron AR Spoiler T4905/6 Kit transmission AV / AR Vorderer Antriebssatz T4905/62 Pare-choc arrière Hinterer Rammschutz T4905/7 Moteur PIRATE RAZOR Motor PIRATE RAZOR T4905/7003 Variateur PIRATE RAZOR Regler PIRATE RAZOR T4905/7003R Variateur Brushless (option) Brushless Regler (Sonderzubehör) T4905/7R Moteur Brushless (option) Brushless Motor (Sonderzubehör) T4905/8 Radiateur moteur Motor Kühler T4907/4A Pignon 13T Zahnrad 13Z T4910/2A Paire de pneus AV noir Vordere Reifen Paar schwarz
