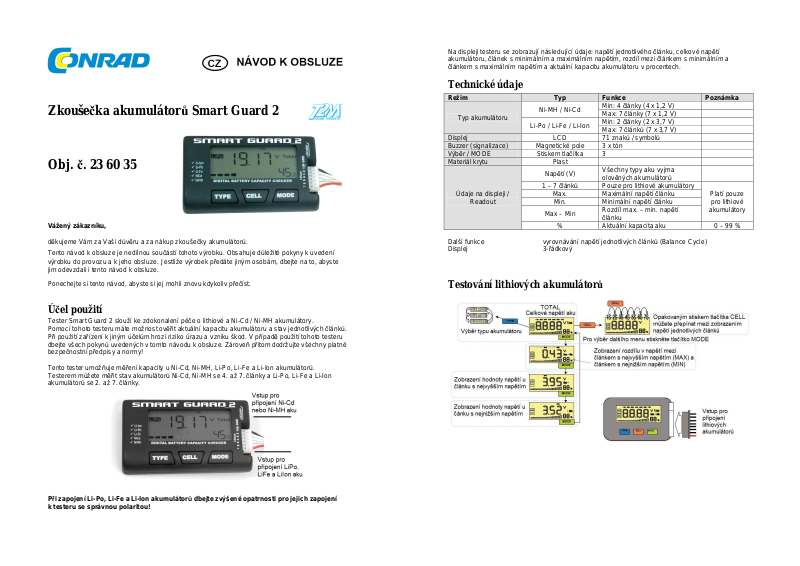

T2M T1229, SMART GUARD 2 User guide [cs]

Režim

Typ Funkce

Poznámka

Zkoušečka akumulátorů Smart Guard 2

Obj. č. 23 60 35

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup zkoušečky akumulátorů.
Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení

výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst.

Účel použití

Tester Smart Guard 2 slouží ke zdokonalení péče o lithiové a Ni-Cd / Ni-MH akumulátory.
Pomocí tohoto testeru máte možnost ověřit aktuální kapacitu akumulátoru a stav jednotlivých článků.
Při použití zařízení k jiným účelům hrozí riziko úrazu a vzniku škod. V případě použití tohoto testeru
dbejte všech pokynů uvedených v tomto návodu k obsluze. Zároveň přitom dodržujte všechny platné
bezpečnostní předpisy a normy!

Tento tester umožňuje měření kapacity u Ni-Cd, Ni-MH, Li-Po, Li-Fe a Li-Ion akumulátorů.
Testerem můžete měřit stav akumulátorů Ni-Cd, Ni-MH se 4. až 7. články a Li-Po, Li-Fe a Li-Ion
akumulátorů se 2. až 7. články.

Při zapojení Li-Po, Li-Fe a Li-Ion akumulátorů dbejte zvýšené opatrnosti pro jejich zapojení
k testeru se správnou polaritou!

Na displeji testeru se zobrazují následující údaje: napětí jednotlivého článku, celkové napětí
akumulátoru, článek s minimálním a maximálním napětím, rozdíl mezi článkem s minimálním a
článkem s maximálním napětím a aktuální kapacitu akumulátoru v procentech.

Technické údaje

Typ akumulátoru

Displej LCD 71 znaků / symbolů
Buzzer (signalizace) Magnetické pole 3 x tón
Výběr / MODE Stiskem tlačítka 3
Materiál krytu Plast

Údaje na displeji /

Readout

Další funkce vyrovnávání napětí jednotlivých článků (Balance Cycle)
Displej 3-řádkový

Ni-MH / Ni-Cd

Li-Po / Li-Fe / Li-Ion

Napětí (V)

1 – 7 článků Pouze pro lithiové akumulátory

Max. Maximální napětí článku

Min. Minimální napětí článku

Max – Min

% Aktuální kapacita aku 0 – 99 %

Min: 4 články (4 x 1,2 V)
Max: 7 články (7 x 1,2 V)
Min: 2 články (2 x 3,7 V)
Max: 7 článků (7 x 3,7 V)

Všechny typy aku vyjma
olověných akumulátorů

Rozdíl max. – min. napětí
článku

Platí pouze
pro lithiové

akumulátory

Testování lithiových akumulátorů

Stiskem tlačítka MODE můžete procházet mezi režimy zobrazení: MAX – MIN, MAX-, MIN-.

Pro připojení lithiových akumulátorů k testeru použijte vhodný EH nebo XH konektor, PQ konektor
s přímým připojením (4S, 5S, 6S a 7S), popřípadě kompatibilní adaptér. Pro lithiové akumulátory
s připojovacími systém Tunder Power a Flight Power bude nezbytné použití vhodného adaptéru.
Nikdy akumulátory k testeru nepřipojujte bez použití kompatibilních konektorů nebo vhodných
adaptérů.

Testování Ni-Cd / Ni-MH akumulátorů

Upozornění! Při zapojování Ni-Cd / Ni-MH akumulátorů k testeru dbejte na jejich připojení
se správnou polaritou!

Pro připojení vždy použijte pouze kompatibilní konektory. Vstup u testeru je určený pro RX a TX
akumulátory.

Upozornění! Při každém připojování akumulátoru k testeru se přesvědčte o polaritě a správném
připojení jednotlivých pólů vstupní zástrčky k testeru. Při nesprávném připojení hrozí nebezpečí
poškození akumulátoru a testeru!

Tester Smart Guard 2 automaticky spustí proces vyrovnávání napětí u jednotlivých článků
(Balance Cycle) v případě, že u testeru nedojde ke stisku žádného tlačítka po dobu 5. sekund.
Poté co dojde k ukončení procesu Balance (s tolerancí ±5 mV) u Li-Po akumulátorů se po dalších

15. minutách tester automaticky přepne do pohotovostního režimu.
Pokud si nebudete vědět rady, jak tuto zkoušečku akumulátorů správně a bezpečně

používat a v tomto návodu k obsluze nenaleznete všechny potřebné informace, obraťte
se na naši technickou podporu, nebo požádejte o radu kvalifikovaného odborníka.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likvidujte odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných předpisů.

Šetřete životní prostředí! Přispějte tak k jeho ochraně!

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!

© Copyright Conrad Electronic Česká republika, s. r. o. REI/02/2017
