Seite50

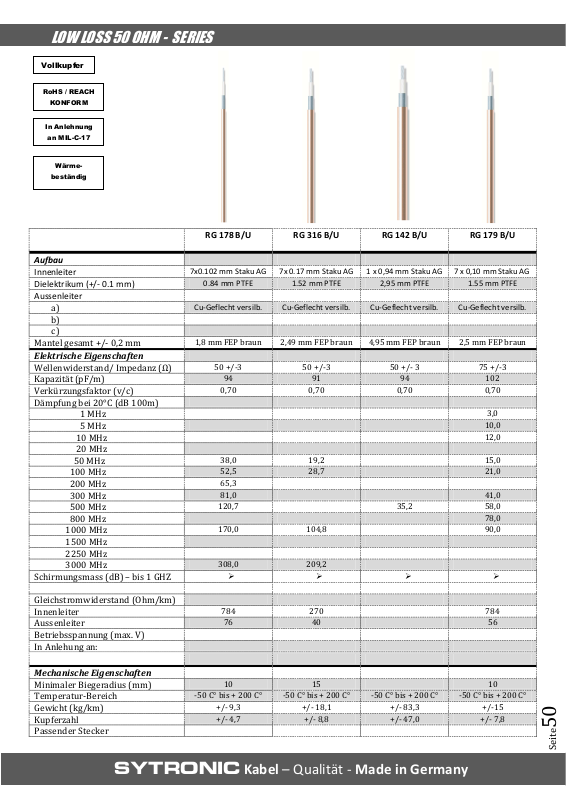

LOW LOSS 50 OHM - SERIES
SYTRONIC Kabel – Qualität - Made in Germany
RG 178 B/U
RG 316 B/U
RG 142 B/U
RG 179 B/U
Aufbau
Innenleiter
7x0.102 mm Staku AG
7x 0.17 mm Staku AG
1 x 0,94 mm Staku AG
7 x 0,10 mm Staku AG
Dielektrikum (+/- 0.1 mm)
0.84 mm PTFE
1.52 mm PTFE
2,95 mm PTFE
1.55 mm PTFE
Aussenleiter
a)
Cu-Geflecht versilb.
Cu-Geflecht versilb.
Cu-Geflecht versilb.
Cu-Geflecht versilb.
b)
c)
Mantel gesamt +/- 0,2 mm
1,8 mm FEP braun
2,49 mm FEP braun
4,95 mm FEP braun
2,5 mm FEP braun
Elektrische Eigenschaften
Wellenwiderstand/ Impedanz (Ω)
50 +/-3
50 +/-3
50 +/- 3
75 +/-3
Kapazität (pF/m)
94
91
94
102
Verkürzungsfaktor (v/c)
0,70
0,70
0,70
0,70
Dämpfung bei 20°C (dB 100m)
1 MHz
3,0
5 MHz
10,0
10 MHz
12,0
20 MHz
50 MHz
38,0
19,2 15,0
100 MHz
52,5
28,7 21,0
200 MHz
65,3
300 MHz
81,0
41,0
500 MHz
120,7
35,2
58,0
800 MHz
78,0
1000 MHz
170,0
104,8
90,0
1500 MHz
2250 MHz
3000 MHz
308,0
209,2
Schirmungsmass (dB) – bis 1 GHZ
Gleichstromwiderstand (Ohm/km)
Innenleiter
784
270 784
Aussenleiter
76
40 56
Betriebsspannung (max. V)
In Anlehung an:
Mechanische Eigenschaften
Minimaler Biegeradius (mm)
10
15 10
Temperatur-Bereich
-50 C° bis + 200 C°
-50 C° bis + 200 C°
-50 C° bis + 200 C°
-50 C° bis + 200 C°
Gewicht (kg/km)
+/- 9,3
+/- 18,1
+/- 83,3
+/-15
Kupferzahl
+/- 4,7
+/- 8,8
+/- 47,0
+/- 7,8
Passender Stecker
Vollkupfer
RoHS / REACH
KONFORM
In Anlehnung
an MIL-C-17
Wärme-
beständig
