SYSTEM SENSOR 6424 User Manual [ru]

ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ДЫМОВОЙ ОПТИКО-ЭЛЕКТРОННЫЙ
ЛИНЕЙНЫЙ 6424

Сертификат Пожарной Безопасности №ССПБ. IT.УП001.В03646 от 20.01.2004

1. Назначение

Дымовой оптико-электронный линейный пожарный
извещатель 6424 обеспечивает формирование сигнала
«Пожар» на приемно-контрольные приборы (ПКП) при
обнаружении дыма в зоне длиной до 100 метров и
шириной до 18 м, что обеспечивает контроль общей
площади 1500 - 2000 м2.

Извещатель работает в широком диапазоне
температур (от -30°С до +55°С) и идеально подходит для

установки в помещениях с высокими потолками и
большими площадями: в спортивных сооружениях,
ангарах, цехах и т.д. Конструкция извещателя и
потолочных и настенных кронштейнов, входящих в
комплект, наличие светодиодов, индицирующих уровень
инфракрасного излучения, обеспечивают простоту его
юстировки и тестирования. Система автоматической
компенсации загрязненности оптических систем
сохраняет чувствительность извещателя в заданных
пределах в процессе эксплуатации и, тем самым, минимизирует требования по техническому обслуживанию.

Извещатель 6424 имеет два реле для формирования сигналов «Пожар» и «Неисправность» и рассчитан
на работу с ПКП с 4-х проводными шлейфами.

2. Устройство и принцип действия

Извещатель 6424 состоит из передатчика Tx и приемника Rx инфракрасного излучения, разнесенных в
пространстве на расстояние L от 10 до 100 метров. Передатчик излучает импульсы в инфракрасном
диапазоне. Появление дыма в пространстве между передатчиком и приемником вызывает затухание
излучения, величина которого фиксируется приемником. Когда затухание достигает порога, установленного в
приемнике, формируется сигнал «Пожар».

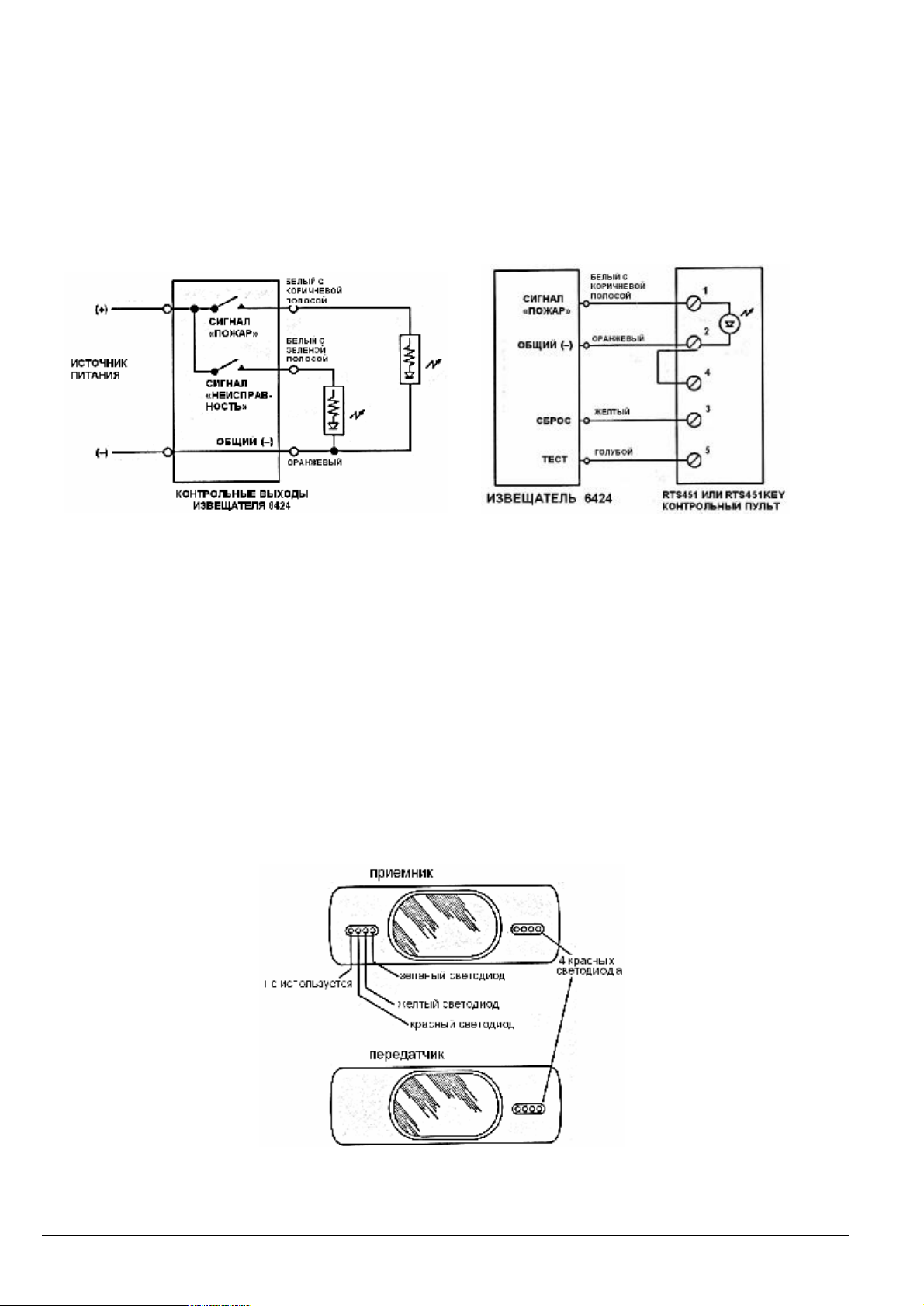

В приемнике предусмотрены светодиоды для индикации состояния извещателя (смотри рис.14):

• включение красного светодиода соответствует режиму «Пожар»;

• включение желтого светодиода соответствует режиму «Неисправность»;

• периодическое включение зеленого светодиода соответствует дежурному режиму.

В режиме «Пожар» включается красный светодиод и замыкаются контакты соответствующего реле с
нормально разомкнутыми контактами. Режим «Пожар» сохраняется и после рассеивания дыма.
Восстановление извещателя 6424 производится путем кратковременного выключения питания, или, при
проведении тестирования, с помощью кнопки сброса «RESET», расположенной внутри приемника (смотри
рис.8).

Извещатель 6424 не реагирует на прерывание излучения передатчика, если оно не превышает 5 секунд.
При большем времени блокировки луча, извещатель переходит в режим «Неисправность»: включается
желтый светодиод и размыкаются контакты соответствующего реле с нормально замкнутыми контактами.
Блокировка излучения фиксируется при снижении интенсивности луча на 13 дБ и более. Восстановление из
режима, вызванного прерыванием излучения, происходит автоматически после устранения причины,
вызвавшей неисправность.

Медленное снижение интенсивности луча, вызванное осаждением пыли на оптических системах
извещателя, автоматически компенсируется изменением порогов для режимов «Пожар» и «Неисправность».
При достижении границы диапазона автоматической компенсации формируется сигнал «Неисправность»,
указывающий на необходимость проведения технического обслуживания.

Извещатель допускает отключение питания на время порядка 5 минут при сохранении в памяти текущего
режима работы и служебной информации. При отключении питания на более длительное время вся
накопленная информация стирается. В этом случае в течение 1 минуты после включения будет проходить
самодиагностика и тестирование извещателя.

На приемнике и передатчике установлены линейки из четырех красных светодиодов (смотри рис. 14),
которые наглядно показывают уровень инфракрасного излучения принимаемого приемником в режиме
юстировки, а конструкция потолочных и настенных кронштейнов обеспечивает плавность изменения
положения передатчика и приемника с последующей фиксацией. Никакого дополнительного оборудования и
специальной подготовки для проведения юстировки не требуется.

Линейный извещатель 6424 (Инструкция по эксплуатации) 1

3. Технические характеристики

Расстояние L между передатчиком и приемником, м: от 10 до 100
Порог для формирования сигнала «Пожар»

при L от 10 до 28 м, дБ: 1,56 ± 0,31 (30% ± 5%)*
при L от 28 до 54 м, дБ: 1,56 ± 0,31 (30% ± 5%)*

или

3,5 ± 0,5 (55% ± 5%)*

при L от 54 до 100 м, дБ: 3,5 ± 0,5 (55% ± 5%)*
Порог для формирования сигнала «Неисправность», дБ: 13 (95%)* и более
Время задержки формирования сигналов «Пожар» и «Неисправность», с,
не более:
Минимальная длительность отключения питания достаточная для сброса

режима «Пожар», с,

15

0,6

не более:
Время самодиагностики и тестирования извещателя при включении, мин.,
не более:
Время хранения в памяти текущих установок при отключении напряжения

питания, мин., не менее:
Время восстановления при отключении питания на время не превышающее 5

мин., с, не более:

1

5

0,6

Напряжение питания приемника, В: от 20 до 32
Напряжение питания передатчика, В: от 18,8 до 32
Амплитуда пульсаций напряжения питания приемника, В, не более: ±3
Амплитуда пульсаций напряжения питания передатчика, В, не более: ±2,8
Ток потребления приемника, при напряжении питания 24 В

при включении извещателя, мА, не более: 19

в дежурном режиме, мА, не более: 10

в режиме «Пожар», мА, не более: 28,4

в режиме «Неисправность», мА, не более 27,1
Ток потребления передатчика, при напряжении питания 24 В, мА,
не более:
Ток, коммутируемый реле, при формировании сигнала «Пожар»,
при напряжении 30 В, А, не более:
Ток, коммутируемый реле, при формировании сигнала «Неисправность»,
при напряжении 30 В, А, не более:
Диапазон рабочих температур, °С:
Допустимая относительная влажность, без образования конденсата, %,
не более:

10

0,5

0,5
от - 30 до + 55

95

Помехоустойчивость (по НПБ 57-97)

к наносекундным импульсам напряжения, степень жесткости 3

к электростатическому разряду, степень жесткости 3

к электромагнитному полю, степень жесткости 4
Габаритные размеры передатчика, без кронштейна, мм, не более: 200х172х61
Габаритные размеры приемника, без кронштейна, мм, не более: 200х172х61
Масса передатчика, без кронштейна, г, не более: 598
Масса приемника, без кронштейна, г, не более: 663
Максимальный угол наклона передатчика и приемника: ±600
Максимальный угол поворота передатчика и приемника,

при использовании потолочных кронштейнов, град.: ±300

при использовании настенных кронштейнов, град.: ±900
Средний срок службы, лет, не менее 10

*В скобках приведены соответствующие значения оптической плотности среды в %

Линейный извещатель 6424 (Инструкция по эксплуатации) 2

4. Комплектность

Комплект поставки извещателя 6424

Наименование Количество,

Передатчик инфракрасного излучения с

шт.

1 200х172х61 663

Габаритные

размеры, мм

Масса, г,
не более

“U” - образным кронштейном
Приемник инфракрасного излучения с “U” -

1 200х172х61 598

образным кронштейном

16 контактный разъем с кабелем для приемника 1 длина 850
6 контактный разъем с кабелем для передатчика 1 длина 850

Потолочные кронштейны 2
Настенные кронштейны 2
Винты 4 М5
Металлические шайбы 2
Пластиковые шайбы 2

∅13
∅11

Шестигранный ключ 1
Пластмассовые заглушки ∅16
Пластиковая заглушка ∅7,5

2
1

∅16х10

∅7,5х13,5

Дополнительный фильтр к приемнику 1
Тестовые фильтры 1 комплект
Описание 1

5. Установка

Для обеспечения нормальной работы извещатель 6424 должен быть установлен на неподвижных
прочных строительных конструкциях, например, на кирпичных или железобетонных несущих стенах, колоннах,
конструкционных балках. Не допускается установка извещателя на стены из гофрированного или листового
металла, на внешнюю облицовку или обшивку зданий, на подвесные потолки, на рамы стальных перемычек,
на стропила, на неконструкционные балки и т.п., которые подвергаются вибрации или смещению с течением
времени (рис. 1). Принцип действия извещателя основан на фиксировании снижения уровня инфракрасного
излучения при появлении дыма. Изменение положения приемника или передатчика вызовет смещение осей
их оптических систем, что приведет к снижению уровня инфракрасного излучения и формированию ложного
сигнала «Пожар». В месте установки извещателя необходимо исключить также возможность блокировки луча
какими-либо предметами, т.к. при этом так же возможно формирование ложных сигналов «Пожар» или
включение режима «Неисправность».

Рис 1. Выбор места установки извещателя

Извещатели 6424 обычно устанавливают горизонтально и параллельно потолку. При необходимости
контроля определенного объема помещения, извещатель можно монтировать под углом или вертикально. В
помещении большой площади и одинаковой высоты извещатели располагаются на потолке параллельно, на
расстоянии S, равном 9 - 18 метрам, друг от друга. При этом расстояние от боковой стены до крайнего
извещателя не должно превышать половины величины S, а расстояние от продольных стен до рядов
передатчиков Tx и приемников Rx не должно превышать четверти S (рис.2). Кроме того, размещение
приемника и передатчика должно обеспечивать свободный доступ к разъемам и переключателям,

расположенным за задними крышками (рис. 8, 9)

Рис. 2. Расположение извещателей

(вид сверху)

Линейный извещатель 6424 (Инструкция по эксплуатации) 3

Приемник и передатчик извещателя 6424 можно установить также на одной стене, на противоположных
стенах, или на стене и потолке, используя соответственно настенные и потолочные кронштейны. Если высота
потолка в помещении неодинаковая, например, потолок понижается в одну сторону, то первый извещатель
располагается верхнем уровне потолка, а остальные на более низких уровнях (рис.3, 4).

Рис 3. Пример установки извещателей в

помещении с наклонным потолком

Рис. 4. Пример установки извещателей на

чердаке

После того, как были выбраны места установки, в соответствии с приведенными выше рекомендациями,
закрепите кронштейны передатчика Tx и приемника Rx извещателя так, чтобы прорези в их передних частях
смотрели друг на друга. Каждый потолочный кронштейн состоит из 2-х частей, которые собираются таким
образом, чтобы внутренняя часть находилась между потолком и внешней частью, как показано на рис. 5.

Рис 5. Сборка потолочного кронштейна

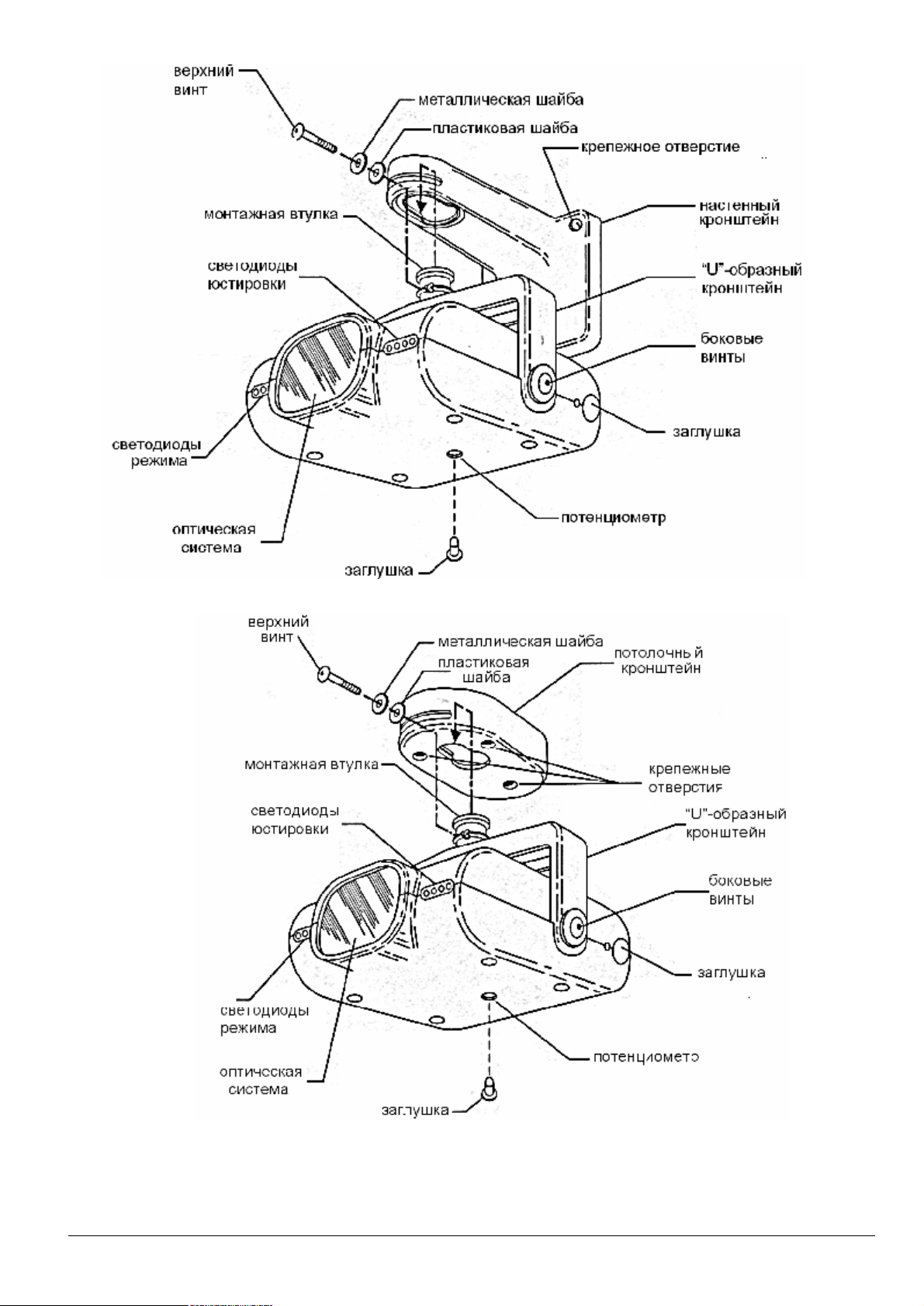

Вставьте в отверстия установленных кронштейнов монтажные втулки “U”-образных кронштейнов
приемника и передатчика, затем передвиньте их вперед до упора (смотри рис. 6, 7) и заверните верхние
винты с шайбами (длинные винты для потолочных кронштейнов, короткие - для настенных). Затяните верхние
и боковые винты при помощи шестигранного ключа так, чтобы положение приемника и передатчика было
зафиксировано, но могло быть изменено в обеих плоскостях без больших усилий.

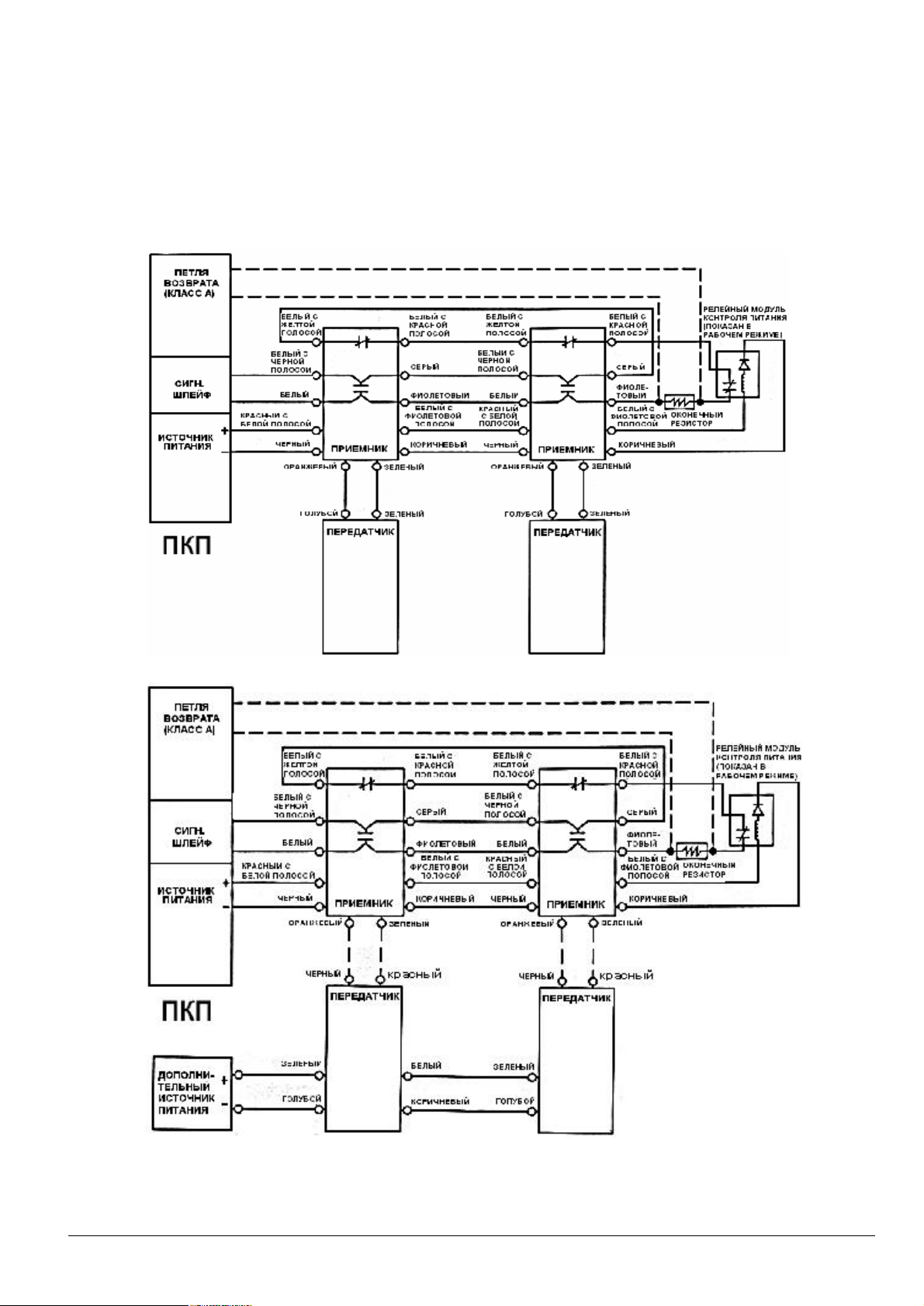

Откройте задние крышки приемника и передатчика. Подключите разъемы к приемнику и передатчику,
соблюдая правильную ориентацию (рис. 8, 9), и выведите кабели через одно из отверстий. Неиспользованные
отверстия под кабель закройте пластмассовыми заглушками из комплекта.

Линейный извещатель 6424 (Инструкция по эксплуатации) 4
