7446059COM
Tall Storage Cabinet
Date of Purchase ___ / ___ / ___
Lot Number:
B347446059COMT0
THIS INSTRUCTION BOOKLET CONTAINS
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1-866-452-4081 (toll free)
Monday-Friday 9am - 5pm CST
Visit: www.systembuild.com
IMPORTANT
WARNING
- Unit can tip over causing severe injury or death.
- Anchor unit to stud in wall (if instructed to).
- Do Not allow children to climb on unit.
- Put heavy items on lower shelves or drawers.
SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Easy
Assembly Difficulty Meter
For the latest information on SystemBuild products
follow us at Ameriwood Home
Tough
You
Tube
Contact Us!
Do NOT return this product!
Contact our friendly customer service team first for help.
Call us!
1-866-452-4081
Monday-Friday
9am - 5pm CST
Assembly Tips
You
Tube
Visit systembuild.com to view the
limited warranty valid in the U.S. and Canada.
Helpful Hints
PEOPLE NEEDED FOR ASSEMBLY: 1-2
ESTIMATED ASSEMBLY TIME: 1 HOUR
- Open your item in the area you plan to keep it to avoid excessive heavy lifting.
- Identify, sort and count the parts before attempting assembly.
- Compression dowels are lightly tapped in with a hammer.
- Slides are labeled with a R (right) and L (left) for proper placement.
- Make sure to always face the point on the top of the Cam Lock towards the
outer edge.
- Use all the nails provided for the back panel and spread them out equally.
- Back panel must be used to make sure your unit is sturdy.
- Do NOT use harsh chemicals or abrasive cleaners on this item.
- Never push, pull, or drag your furniture.
2
systembuild.com
You
Tube
A
Q
k
c
i
u
s
s
y
bl
m
e
p
i
T
Before You Start
Read through each step carefully and follow the proper order
P
P
P
P
P
Separate and count all your parts and hardware
Give yourself enough room for the assembly process
Have the following tools: Flat Head Screwdriver, #2 Phillips Head
Screwdriver and Hammer
Caution: If using a power drill or power screwdriver for screwing,
please be aware to slow down and stop when screw is tight.
Failure to do so may result in stripping the screw.
systembuild.com
3
You
Tube
A
Board Identification
Not actual size
B
C
D
E
Left Panel
37446315010
F
Right Panel
37446315020
G
Top
37446315030
H
Bottom
37446315040
I
Fixed Shelf
37446316050
This piece is of paperboard
construction. It is not made
from wood, but is required
for the assembly of your unit.
(2)
Adjustable Shelves
37446316060
Left Door
37446315070
systembuild.com
Right Door
37446315080
4
Back Panel
K74465600
You
Tube
Board Identification
This piece is of paperboard
construction. It is not made
from wood, but is required
for the assembly of your unit.
Not actual size
C
B
I
F
systembuild.com
E
H
F
G
A
D
5
You
Tube
Part List
Actual Size
(x12)
#A13410
1-3/4" flat head
(x16)
#A11600
1-1/4" flat head
(x8)
#A12100
7/16" pan head
(x40)
#A21110
nail
Not Actual Size
(x2)
#A11120
1/2" pan head
(x2)
#A89020
bumper
(x2)
#A11195
5/8" pan head
(x4)
#A23700
rubber cap
(x8)
#A80250
shelf support
(x2)
#A11210
3/4" pan head
(x4)
#A24015
screw cap
(x2)
#A92520
base plate
systembuild.com
(x1)
#A55015
lock
6
(x1)
#A55410
latch
You
Tube
Not Actual Size
(x2)
#A52995
handle
(x4)
#A43600
adjustable leg
(x1)
#A84050
safety bracket kit
(x4)
#A43610
leg mount
systembuild.com
(x6)
#A65615
hinge
7
Separate hinge by loosening
screw as shown.
You
Tube
STEP
1
Separate hinge by loosening
screw as shown.
(x6)
#A65615
systembuild.com
A
B
8
You
Tube
STEP2
(x4)
#A13410
Finished edges are facing upwards.
systembuild.com
B
E
A
9
You
Tube
STEP3
(x8)
#A13410
Finished edges are facing upwards.
C
(x2)
#A11195
5/8" pan head
C
(x2)
#A89020
bumper
(x1)
#A84050
safety bracket kit
C
A
systembuild.com
B
E
D
10
You
Tube
STEP
4
IMPORTANT!
AND MUST BE INSTALLED PROPERLY.
(x40)
#A21110
Place the unit on its front as shown.
Attached the back panel as shown nailing straight into the raw edges.
Assure that the unit is square.
Distance from corner to corner must be equal as shown.
THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT
systembuild.com
I
* raw edges are shaded
11
You
Tube
STEP
5
(x16)
#A11600
Tap screw caps onto the screws.
Attach the leg mounts to the bottom (D).
Press the adjustable leg sleeve into the
leg mounts as shown.
Thread the adjustable leg onto the sleeve.
(x4)
#A24015
(x4)
#A43600
(x4)
#A43610
leg mount
sleeve
adjustable leg
systembuild.com
D
12
You
Tube
STEP6
(x1)
#A84050
C
Stand the unit upright and place against the wall.
Fasten the wall anchor to the wall using option 1 or 2.
Option 1: Securely screw into solid area of the wall as shown.
Option 2: Drill a 3/16" diameter hole (5mm) in the wallboard.
Tap the wall anchor into the hole until it is flush.
Fasten the wall bracket to the wall anchor with the screw.
hole
stud
option 2
option 1
wallboard
systembuild.com
13
You
Tube

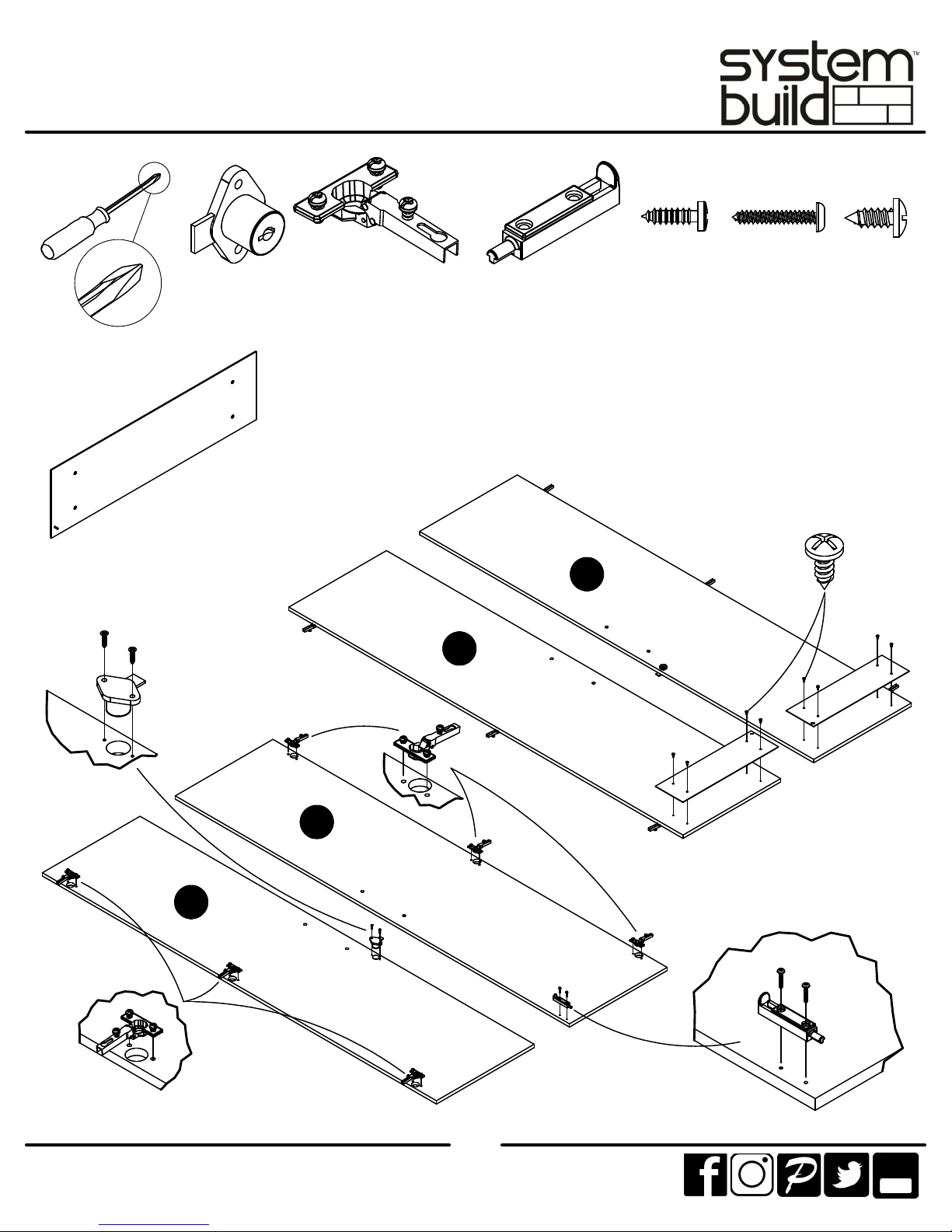

STEP
7
(x2)
#A92520
(x1)
#A55015
(x6)
#A65615
Attach base plates to each door using the 7/16" screws.
Turn doors over and use two 3/4" screws to attach the latch to the Left
Door (G).
Attach the lock to the Right Door (H) using the 1/2" screws.
Fasten the hinges to each door as shown.
(x1)
#A55410
(x2)
#A11120
(x2)
#A11210
(x8)
#A12100
H
G
G
H
systembuild.com
14
You
Tube
STEP8
(x8)
#A80250
WARNING:
Before continuing with the assembly of your unit,
make sure that the cabinet is properly and securely
fastened to the wall.
If not, YOUR UNIT MAY TIP, causing possible bodily
injury and also damage to your unit.
systembuild.com
F
F
15
You
Tube
STEP9
(x2)
#A52995
To lock the doors:
1. Close the left door (G) first. Extend
the barrel of the latch down into the
hole in the bottom shelf.
(x4)
#A23700
2. Close the right door (H). Insert
the key into the lock and turn.
This will position the lock bar
behind the left door. Remove the
key.
systembuild.com
16
You
Tube
STEP10
Loosen screw A
Adjust door.
Tighten screw A
B
C
Loosen screw C
Turn screw B to
move door.
Tighten screw C
A
Loosen screw C
Adjust door.
Tighten screw C
*side view
systembuild.com
17
You
Tube
Maximum Loads
This unit has been designed to support the maximum loads shown. Exceeding these load limits
could cause sagging, instability, product collapse, and/or serious injury.
0 lbs
0 kg
30 lbs
13.6 kg
Warning: Risk of injury to persons - do not place a television on this furniture. This furniture is
not approved for use with a television.
Certificate of Conformity
1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Dorel Home Furnishings, Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351
4. Site of Manufacture: Tiffin OH
5. See front page of instruction manual for date of manufacture.
18
systembuild.com
You
Tube
Register your product to receive the following:
* New trend details - sneak peek on what's new
* Surveys - have a voice within our community
* Exclusive deals and discount codes
* Quick and easy replacement part service
To register your product, visit systembuild.com
Visit your local retailer's website, rate your purchased
product and leave us some feedback!
We would like to extend a big "Thank You" to all of
our customers for taking the time to assemble this
Systembuild product, and to give us your valuable
feedback.
19
systembuild.com
You
Tube
Español
Cubierta Delantera
Este libro de instrucciones contiene información
para referencia en el futuro.
No Regrese este producto!
ayuda.
Llamenos al: 1-866-452-4081 (Gratis) Lunes - Viernes 9am - 5pm CST
Visitar:
PRECAUCION
Este mueble puede volcarse y causar graves heridas y/o muerte.
Anclar el mueble a un poste de madera en la pared (si esto se requiere).
No Permita que los niños monten el mueble.
Mantenga los artículos más pesados en los cajones de abajo.
Consejos Útiles (página 2)
- Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos
- Identificar, ordenar y contar las piezas antes de intentar ensamblar
- Las clavijas de compresión se golpean con un martillo
- Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta
- Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva
este volteadohacia borde exterior
- Utilizar todos los clavos para el panel de atras y distribuirlos por igual
- El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme
- No use quimicas fuertes ni limpiadores abrasivos en este articulo
- Nunca empuje, tire ni arrastre los muebles
Antes de Que Empieces (página 3)
-Lea cuidadosamente cada paso y siga el orden correcto
-Separar y contar todas sus piezas y hardware
-Dése suficiente espacio para el proceso de ensamble
-Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips
Destornillador y martillo
-Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese
que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo.
Sistema de fijar el bloqueo de leva (página 3)
Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble.
www.systembuild.com
Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener
Página 4
Esta pieza es de cartón. No está hecha de madera; sin embargo, es necesaria para el montaje de su unidad.
systembuild.com
IMPORTANTE
20
de seguridad. Por favor lea y manténgalo
You
Tube
Español
Pagina 5
Esta pieza es de cartón. No está hecha de madera; sin embargo, es necesaria para el montaje de su
unidad.
Página 7
Afloje el tornillo para separar la bisagra, tal como se muestra.
Página 8
Afloje el tornillo para separar la bisagra, tal como se muestra.
Página 9
Los bordes acabados quedan mirando hacia arriba.
Página 10
Los bordes acabados quedan mirando hacia arriba.
Página 11
¡IMPORTANTE! EL PANEL POSTERIOR FORMA PARTE DE LA ESTRUCTURA DE ESTA UNIDAD Y SE DEBE
INSTALAR CORRECTAMENTE.
Coloque la unidad en su parte frontal, tal como se muestra.
Fije el panel posterior como se muestra: clave directamente en los bordes crudos.
Revise que la unidad tenga forma cuadrada.
La distancia entre las esquinas debe ser la misma, tal como se muestra.
Página 12
Dele un golpecito a las tapas de los tornillos.
Una los soportes de las patas con la base (D).
Presione el mango de la pata ajustable sobre los soportes de las patas, como se muestra.
Inserte la pata ajustable en el mango.
Página 13
Coloque la unidad de forma vertical y ubíquela contra la pared.
Sujete el anclaje de pared en la pared con la opción 1 o 2.
Opción 1: Atornille firmemente en alguna parte sólida de la pared, como se muestra.
Opción 2: Perfore un agujero de 3/16 in de diámetro en el tablero.
Presione el anclaje de pared en el agujero hasta alinearlo.
Fije el soporte de pared al anclaje de pared con un tornillo.
systembuild.com
21
You
Tube
Español
Página 14
Coloque la base en cada puerta con 7/16 "tornillos.
Voltear puertas y utilizar dos 3/4 "tornillos para sujetar el pestillo a la puerta de la izquierda (G).
Conecte la cerradura de puerta derecha (H), utilizando 1/2 "tornillos.
Fijar las bisagras para cada puerta como se muestra.
Página 15
ADVERTENCIA:
Antes de continuar con el montaje de la unidad, revise que el gabinete esté firme y debidamente
asegurado a la pared. De lo contrario, el gabinete podría inclinarse y provocarle lesiones graves y
también daños en la unidad.
Página 16
Bloquear las puertas:
1. Cierre la puerta izquierda (G) primero. Deslice el cilindro del pestillo hacia el agujero de la base (D).
2. Cierre la puerta derecha (H). Inserte la llave en la cerradura y gírela. Con esto, la barra de la cerradura
quedará detrás de la puerta izquierda. Quite la llave.
Página 17
Afloje el tornillo A Afloje el tornillo C Afloje el tornillo C
Ajuste la puerta Gire el tornillo B para mover la puerta Ajuste la puerta
Apriete el tornillo A Apriete el tornillo C Apriete el tornillo C
*vista lateral
Página 18
CARGA MAXIMA
Esta unidad ha sido diseñada para soportar la cargo máxima anotada. El exceder estos límites puded
casuar
inestabilidad, colapsarse y/o causar serias lesiones.
ADVERTENCIA: Riesgo de lisiones a las personas - no coloque un televisor sobre muebles. Este mueble
no est aprobado para su uso con un televisor.
systembuild.com
22
You
Tube
Español
Página 19
Registre su producto para recibir lo siguiente:
* Detalles de nuevas tendencias - Vistazo a lo nuevo
* Encuestas - alec su voz entre su comunidad
* Códigos de ofertas y descuentos exclusivos
* Fácil y rápido servicio de partes de remplace
Para registrar su producto, visite systembuild.com
Clasificasión de 5 estrellas
Visite el sitio web de su tienda local, califique su comprado
y denos sus comentarios!
Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de ensamblar
este producto de Systembuild, y por darnos sus valiosos comentarios.
Gracias
Français
Couverture Avant
CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS
ET GARDER POUR UNE RÉFÉRENCE FUTURE
Ne retournez pas ce produit!
de l'aide.
Appelez-nous:
Visitez:
ATTENTION
Le meuble peut basculer et causer des blessures graves ou la mort.
Ancrer le meuble à une planche murale dans le mur (si indiqué).
Ne laissez pas les enfants grimper sur le meuble.
Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs.
Astuces Utiles (page 2)
-Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd
-Identifier, trier et compter les pièces avant d'essayer d'assembler
-Les goujons de compression sont taraudés avec un Marteau
-Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement
-Assurez-vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur
-Utiliser tous les clous fournis pour le panneau arrière et les répartir également
-Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste
-N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil
-Ne jamais pousser, tirer, ou faire glisser votre meuble
systembuild.com
www.systembuild.com
1-866-452-4081 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale
Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir
IMPORTANTES
23
SUR LA SÉCURITÉ. VEUILLEZ LIRE
You
Tube
Français
Avant de Commencer (page 3)
-Lisez attentivement chaque étape et suivez le bon ordre
-Séparez et comptez toutes vos pièces et matériaux
-Donnez-vous suffisamment de place pour l'assemblage
-Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau
-Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à
ralentir et arrêter lorsque la vis est bien serrée. Le non-respect de cette consigne peut endommager la
vis.
Système de Fixation de Came (page 3)
Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage
Page 4
Cette pièce est réalisée en carton. Elle n'est pas fabriquée en bois, mais elle est requise pour
l'assemblage de votre meuble.
Page 5
Cette pièce est réalisée en carton. Elle n'est pas fabriquée en bois, mais elle est requise pour
l'assemblage de votre meuble.
Page 7
Séparer la charnière en desserrant la vis comme illustré.
Page 8
Séparer la charnière en desserrant la vis comme illustré.
Page 9
Les rives finies restent vers le haut.
Page 10
Les rives finies restent vers le haut.
Page 11
IMPORTANT! LE PANNEAU DE FOND EST UNE PARTIE STRUCTURALE DE CE MEUBLE ET IL DOIT ÊTRE
INSTALLÉ CONVENABLEMENT
Placez le meuble sur le devant comme illustré
Attachez le panneau de fond comme illustré, en clouant celui-ci directement aux rives non finies.
Assurez-vous que le meuble est carré.
La distance d'un coin à l'autre doit être égale comme illustré.
systembuild.com
.
24
You
Tube
Français
Page 12
Appliquez les bouchons à vis sur les vis.
Attachez les pattes au fond (D)
Mettez par pression la douille réglable de la patte sur la monture de la patte comme illustré.
Enfilez la patte réglable sur la douille.
Page 13
Tenez le meuble verticalement et placez-le contre le mur.
Fixez l'ancrage mural au mur en utilisant l'option 1 ou 2.
Option 1 : Vissez solidement à la surface du mur comme illustré.
Option 2 : Percez un trou de 3/16" (5mm) sur le panneau mural.
Mettez par pression l'ancrage mural sur le trou jusqu'à l'y enfoncer.
Fixez le support mural à l'ancrage mural avec la vis.
Page 14
Fixer les plaques de base à chaque porte à l’aide de la 7/16 vis.
Retournez les portes et utiliser deux 3/4 » vis pour fixer le loquet de la porte de gauche (G).
Fixez le verrou à la porte (H) droit à l’aide de la 1/2 vis.
Fixer les charnières à chaque porte comme indiqué.
Page 15
AVERTISSEMENT :
Avant de continuer avec l'assemblage de votre meuble, assurez-vous que le meuble support est fixé
au mur convenablement et avec sécurité.
Si ce n'est pas le cas, VOTRE MEUBLE POURRAIT BASCULER, en causant des éventuelles lésions
corporelles graves et abîmant aussi votre meuble.
Page 16
Pour bloquer les portes :
1. D'abord fermez la porte gauche (G). Étendez la tige du verrou sur le trou au fond (D).
2. Fermez la porte droite (H). Insérez la clé sur la serrure et tournez. Cela amènera la tige d'arrêt
derrière la porte gauche. Retirez la clé.
Page 17
Desserrez la vis A Desserrez la vis C Desserrez la vis C
Centrez la porte. Virez la vis B pour déplacer la porte. Centrez la porte.
Resserrez la vis A Resserrez la vis C Resserrez la vis C
systembuild.com
.
25
You
Tube
Français
Page 18
CHARGES MAXIMALES
cE MEUBLE A été conçu pour supporter les charges mazimales indiquées. En excédant ces limites de
chage, le meuble pourrait devenir instable, s'effondrer, et'ou causer des blessures graves.
AVERTISSEMENT: Risque de blessure corporelle - ne pas placer une télévision sur ce meuble. Ce meuble
n'est pas approuvé pour une utilisation avec une télévision.
Page 19
Enregistrez votre produit pour recevoir les éléments suivantes:
* Détails sur les nouvelles tendances - un aperçu sur les nouveautés
* Sondages - avoir une voix au sein de notre communauté
* Offres exclusives et codes promo
* Service de pièces de rechange rapide et facile
Pour enregistrer votre produit, visitez systembuild.com
5 Étoiles
Visitez le site Web de votre détaillant local, évaluez votre produit
acheté et laissez-nous quelques commentaires !
Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce produit
"Systembuild", et de nous donner vos commentaires précieux.
Merci
systembuild.com
26
You
Tube
Loading...
