WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT
allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO
dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO
REGRESAS ESTA PRODUCTO A LA TIENDA
NE
RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance?
Nesacitas partes o
Asistancia?
Besoin de Pièces ou
d'assistance?
WWW.SYSTEMBUILD.COM
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais:
1-866-452-4081
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA-
-GARDEZ POUR RÉFÉRENCE-
B347256025P00
7256025P
Please Recycle
Recicle Por Favor
Réutilisez SVP
B347256025P00
3 /24
?? www.systembuild.com ??
PARTS - PIEZAS - PIECES
A
B
C
D
E
F
G
H
I
J
K
L
M
left lower panel
panel izquierdo
inferior
panneau gauche
inférieur
37256025030
right lower panel
panel derecho
inferior
panneau droit
inférieur
37256025040
left upper panel
panel izquierdo
superior
panneau gauche
supérieur
37256025010
right upper panel
panel derecho
superior
panneau droit
supérieur
37256025020
bottom
fondo
fond
37256025060
top
cima
dessus
37256025050
center shelf
estante del centro
étagère du centre
37256025070
fixed shelf
estante fijo
étagère fixe
37256025080
kick panel
panel del frente
panneau avant
37256025090
support
soporte
support
37256000100
2 doors
2 puertas
2 portes
37256025110
2 drawer fronts
2 frentes del cajon
2 devants de tiroir
37256025120
4 drawer sides
4 lados de cajon
4 côtés de tiroir
37256302130
2 drawer backs
2 traseros del cajon
2 dos de tiroir
37256302140
2 drawer bottoms
2 fondos del cajon
2 fonds de tiroir
37256302150
upper back panel
panel trasero superior
panneau arrière supérieur
K72410000
lower back panel
panel trasero inferoir
panneau arrière inférieur
K724100010
N
O
P
Q
B347256025P00
4 /24
?? www.systembuild.com ??
PARTS - PIEZAS - PIECES
x
3
4
#A21520
compression dowel
clavija de compresion
goujon de compression
x42
#A53600
angle bracket
équerre
anaquel del ángulo
x54
#A12210
1/2" pan head
cabeza redondo 1/2"
tête ronde
1/2"
x
78
#A53760
drawer bracket
soporte del cajón
support de tiroir
x
816
#A15600
drawer screw
tornillo euro del cajón
vis de tiroir
x
14 8
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x10 50
#A21110
nail
clavo
clou
tête plate 1 3/4"
cabeza plano 1 3/4"
1 3/4" flat head
x
#A13410
9
8
x
1
12
#A22500
cam lock
cerradura de leva
serrure de came
x
2
12
cam bolt
#A22510
perno de leva
boulon de came
x10
#A11080
11
cabeza plano 7/16"
7/16" flat head
tête plate 7/16"
x
x
15
2
#A82020
rod bracket
soporte para la barra
support pour tige
x
6
12
#A11070
7/16" screw
tornillo 7/16"
vis 7/16"
x
12 2
#A89020
bumper
parachoques
pare-chocs
x
13
2
#A11195
5/8" pan head
cabeza redondo 5/8"
tête ronde 5/8"
x
18
2
#A52395
handle
puno
poignée
x
21
4
#A65615
hinge
bisagra
charnière
right cabinet memberleft cabinet member left drawer runner right drawer runner
corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón
191919
19 2
x
#A56030
cdba
19
glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir
x
20 1
#A84050
safety bracket kit
juego del soporte de seguridad
ensemble de support de sécurité
x17 6
#A17400
machine screw
tornillo
vis
20a
20b
20d
20c
B347256025P00
5 /24
?? www.systembuild.com ??
PARTS - PIEZAS - PIECES
x
22 1
#I20480
closet rod
barra del armario
barre à vêtement
2
3
½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
x
23
2
#A51545
knob
perilla
bouton
1
B347256025P00
6 /24
?? www.systembuild.com ??
Finished Edge
Borde Acabado
Bord Fini
x
21
4
x
2
4
x
15
2
Loosen to separate.
Desajuste para separar.
Désserrez pour séparer.
2
15
21
21
Finished Edge
Borde Acabado
Bord Fini
x
11 x2
11
A
B
2
B347256025P00
7 /24
?? www.systembuild.com ??
x
19
2
19a
19b
x
14
x
2
4
x
6
12
1
1
Proper orientation of cam lock
Posición correcta de la cerradura de leva
Bonne orientation de la serrure de came
2
6
6
6
6
19a
19b
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
C
D
3
B347256025P00
8 /24
?? www.systembuild.com ??
x
14
1
1
x
12 2
x
13
2
x
20 1
20a
20b
Proper orientation of cam lock
Posición correcta de la cerradura de leva
Bonne orientation de la serrure de came
E
E
H
12
13
20a
20b
finished surface
superficie acabado
surface finie
raw surface
superficie crudo
surface crue
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
4
B347256025P00
9 /24
?? www.systembuild.com ??
x
14
x
2
4
42x
5
3x
1
1
2
x
3
4
Proper orientation of cam lock
Posición correcta de la cerradura de leva
Bonne orientation de la serrure de came
3
3
4
4
5
5
5
Finished Edge
Borde Acabado
Bord Fini
F
I
J
G
Finished Edge
Borde Acabado
Bord Fini
Finished Surface
Superficie Acabado
Surface Finie
5
B347256025P00
10 /24
?? www.systembuild.com ??
UNLOCK
LOCK
APRETAR
DESAPRETAR
OUVRIR
SERRER
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
H
A
B
6
B347256025P00
11 /24
?? www.systembuild.com ??

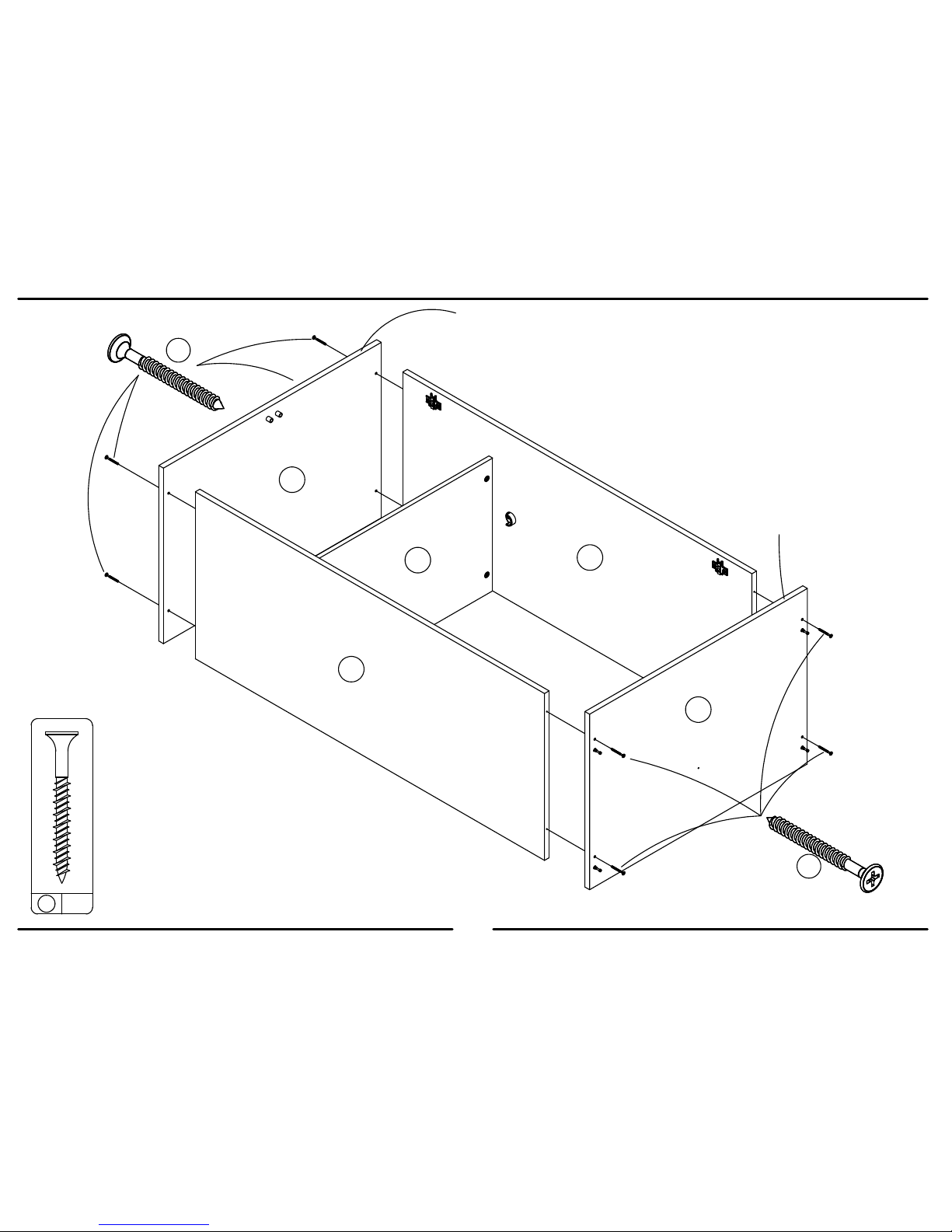

9
x
8
H
E
G
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
9
9
A
B
7
B347256025P00
12 /24
?? www.systembuild.com ??
UNLOCK
LOCK
APRETAR
DESAPRETAR
OUVRIR
SERRER
F
I
J
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
C
D
8
B347256025P00
13 /24
?? www.systembuild.com ??
UNLOCK
LOCK
APRETAR
DESAPRETAR
OUVRIR
SERRER
G
5
1x
5
C
D
9
B347256025P00
14 /24
?? www.systembuild.com ??
Carefully turn the unit over on its front as shown.
Gire con cuidado la unidad más en su parte frontal como se muestra.
Placez soigneusement le meuble sur sont devant comme montré.
10
B347256025P00
15 /24
?? www.systembuild.com ??
raw surface
superficie cruda
surface crue
10 x 50
1st
2nd
Do not fasten the lower edge of the Upper
Back Panel (P) to the center shelf. This part
will be secured once the top edge of the Lower
Back Panel (Q) has been fastened to the
center shelf.
No sujete el borde inferior del Panel Trasero
Inferior (P) a la estante del centro. Esta parte
se obtiene de una vez el borde superior del
Panel Trasero Inferior (Q) se ha fijado a la
estante del centro.
Ne pas fixer le bord inférieur du Panneau
Arrière Supérieur (P) à l'étagère du centre.
Cette pièce sera fixée une fois que le bord
supérieur du Panneau Arrière Inférieur (Q)
sera fixé à l'étagère du centre.
P
Q
raw surface
superficie cruda
surface crue
10
and/or serious injury.
S'il-vous-plaît assurez-vous que le panneau arrière soit
attaché solidement. Tous les clous doivent être enfoncés
perpendiculairement et solidement dans les pièces. Sinon
le meuble peut devenir instable, s'effondrer subitement
et/ou causer des blessures graves.
Por favor asegúrese que el panel trasero es atan
firmemente. Todos los clavos deben manejarse en las
partes recto y firmemente. El fracaso para hacer para que
podría causar inestabilidad, derrumbamiento del producto,
y/o la lesión seria.

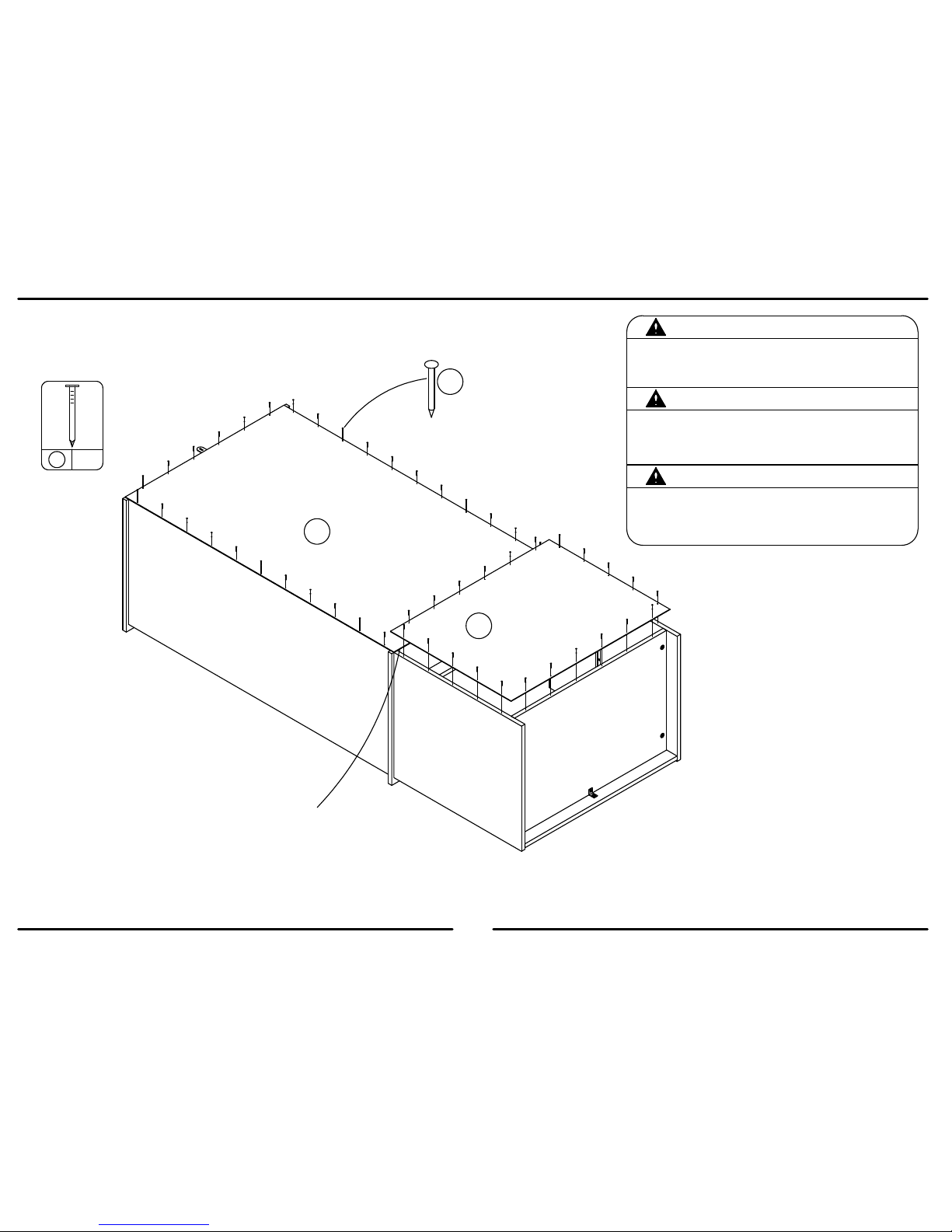

Failure to do so could cause instability, product collapse,
All nails must be driven into the parts straight.
Please make sure that the back panel is attached securely.
AVERTISSEMENT
ADVERTENCIA
WARNING
11
B347256025P00
16 /24
?? www.systembuild.com ??
x17 2
x
21
4
x2
17
21
21
K
x
23
2
23
12
B347256025P00
17 /24
?? www.systembuild.com ??
x
11 8
x
78
x
88
19
c
x
2
19
d
x
2
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
7
7
7
7
8
8
11
11
M
M
19c
19d
x2
x2
13
B347256025P00
18 /24
?? www.systembuild.com ??
x
88
Be sure the grooves line
up with each other.
Asegúrese de que las
ranuras se alinean entre sí.
Assurez-vous que les
rainures s'alignent les uns
avec les autres.
8
M
M
M
M
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
O
Finished Surface
Superficie Acabado
Surface Finie
14
x2
x2
L
L
15
B347256025P00
19 /24
?? www.systembuild.com ??

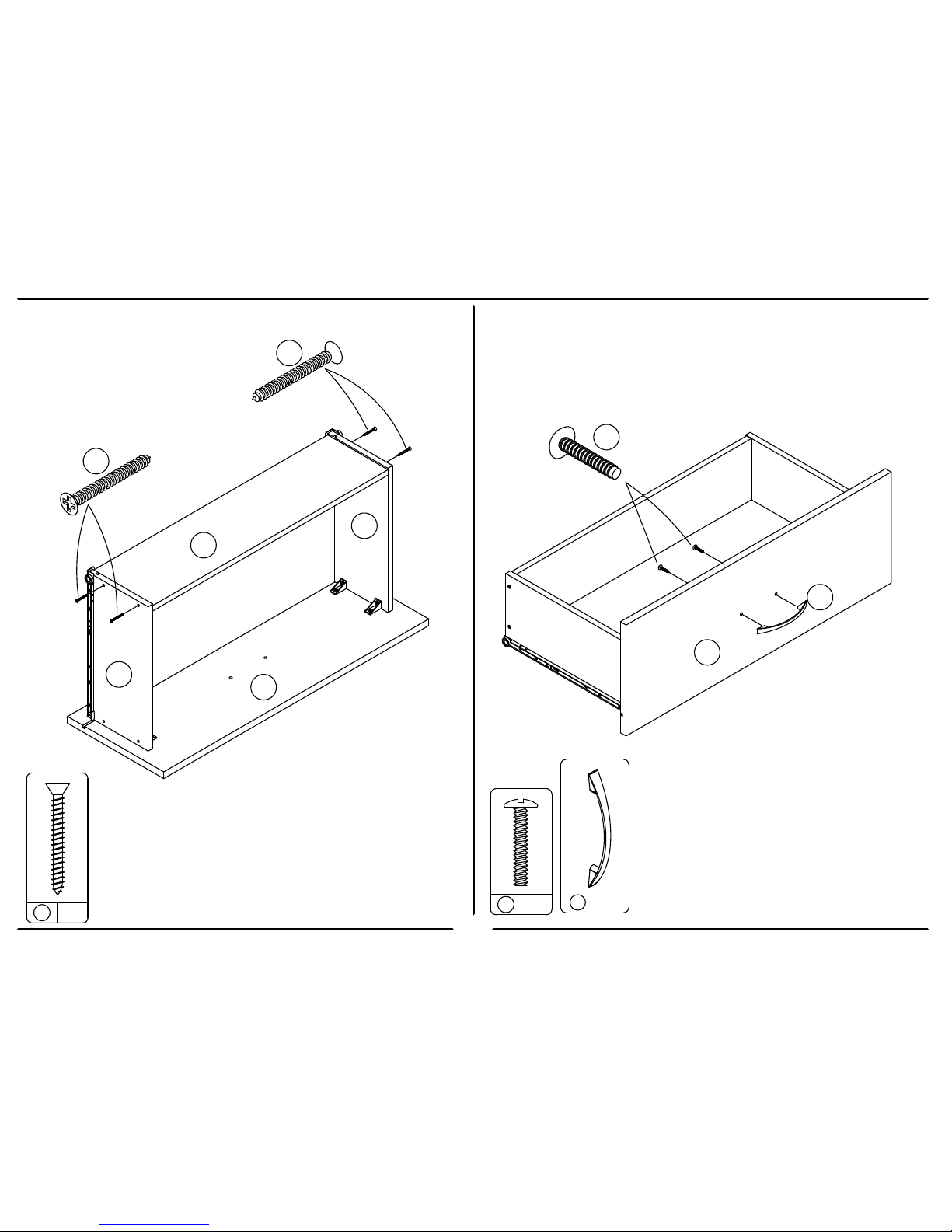

16
x
14
8
x17 4
x
18
2
x2
x2
M
N
M
14
14
L
L
18
17
17
B347256025P00
20 /24
?? www.systembuild.com ??
Securely fasten cabinet to the wall.
Sujete firmemente el gabinete a la pared.
Fixer solidement l'armoire au mur.
Option 1:
Securely screw (20c) into solid area of the wall as
shown.
Opción 1:
Atornille firmemente (20c) en el área sólida de la pared
como mostrado.
L'option 1:
Vissez solidement (20c) dans une région solide du mur
comme montré.
Option 2:
Drill a 3/16" diameter hole (5mm) in the wallboard. Tap
the wall anchor (20d) into the hole until it is flush. Fasten
the wall bracket (20a) to the wall anchor (20d) with the
screw (20c).
Opcion 2:
Taladre un agujero de 3/16" de diámetro (5mm) en la
pared. Golpea la ancla de pared (20d) en el agujero
hasta que sea parejo. Abroche la escuadra de pared
(20a) al la ancla de la pared (20d) con el tornillo (20c).
Option 2:
Percez un trou de 3/16" de diamètre (5 mm) dans le mur.
Enfoncez l'ancrage mural (20d) dans le trou jusqu'à ce
qu'il soit à égalité avec le mur. Fixez le support mural
(20a) à l'ancrage mural (20d) avec la vis (20c).
stud
montante
planche
wallboard
muro
mur
hole
agujero
trou
x
20 1
20c
20d
20a
20c
20d
18
B347256025P00
21 /24
?? www.systembuild.com ??
corredera de mueble
cabinet member
rodillo
roller
drawer runner
deslizador de cajón
roller
rodillo
coulisse du cabinet
rouleau
coulisse du tiroir
rouleau
19
B347256025P00
22 /24
?? www.systembuild.com ??
A
C
B
K
K
Loosen screw C
Adjust door
Tighten screw C
*side view
Suelte el tornillo C
Ajuste la puerta
Apretar el tornillo C
*la vista lateral
Défaites la vis C
Ajustez la porte
Serrez la vis C
*vue de côté
Loosen screw C
Turn screw B to
move door
Tighten screw C
Suelte el tornillo C
Dé vuelta el tornillo B
para mover la puerta.
Apretar el tornillo C
Défaites la vis C
Tournez la vis B pour
déplacer la porte
Serrez la vis C
Loosen screw A
Adjust door
Tighten screw A
Suelte el tornillo A
Ajuste la puerta
Apretar el tornillo A
Défaites la vis A
Ajustez la porte
Serrez la vis A
B347256025P00
23 /24
?? www.systembuild.com ??
MAXIMUM LOADS – CARGA MAXIMA - CHARGES MAXIMALES
This unit has been designed to
support the maximum loads shown.
Exceeding these load limits could
cause sagging, instability, product
collapse, and/or serious injury.
Esta unidad ha sido diseñada para
soportar la carga máxima anotada.
El exceder estos límites puede
causar inestabilidad, colapsarse y/o
causar serias lesiones.
Ce meuble a été conçu pour
supporter les charges maximales
indiquées. En excédant ces limites
de charge, le meuble pourrait devenir
instable, s’effondrer, et/ou causer des
blessures graves.
40 lbs.
18.1 kg.
x
22
1
22
25 lbs.
11.3 kg.
40 lbs.
18.1 kg.
40 lbs.
18.1 kg.
0 lbs.
0 kg.
B347256025P00
24 /24
?? www.systembuild.com ??
Certificate of Conformity
1. This certificate applies to the Systembuild product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Systembuild
410 East First Street South
Wright City, MO 63390
1-866-452-4081
4. Site of Manufacture:
□ Cornwall ON
5. See front page of instruction manual for date of manufacture.
Loading...
