Page 1
123691 23.10.2007 RD/KMB
Villavent
251-17 TK/B
Montasje, bruks- og vedlikeholdsanvisning
Montage, drift- & skötselanvisningar
Installations-, Bedienungs- und Wartungsanleitung
Installation, user and maintenance instructions
Page 2
2
FORORD
Systemair har produsert og levert utstyr for boligventilasjon i en årrekke. Anleggene er installert i
tusenvis av hjem, både i Norge og i utlandet.
Selv om vi har brukt all vår erfaring i utviklingen,
avhenger det endelige resultatet også av riktig
prosjektering, installasjon og vedlikehold. Studer
derfor denne anvisningen nøye før arbeidet påbegynnes.
Produsent og forhandler er ikke ansvarlig for skade
på utstyr eller brann som kan oppstå fordi
etterfølgende instruksjoner ikke er fulgt.
INNHOLDSFORTEGNELSE
BESKRIVELSE side 4
TEKNISKE DATA side 4
MONTASJE side 6
ELEKTRISK INSTALLASJON side 10
INNREGULERING side 11
BESKRIVELSE OG BRUK side 12
VEDLIKEHOLD OG RENGJØRING side 14
FEILSØKING side 16
FÖRORD
Systemair har producerat och levererat utrustning
för bostadsventilation i många år. Och är
installerade i tusentals hem, både i Norge och
utomlands.
Även om vi har använt all vår erfarenhet i utvecklingen av produkterna, så krävs det
också att
projektering och installation utförs på ett riktigt
sätt för att resultatet ska bli bra. Studera därför
denna anvisning noga innan installationen
påbörjas.
Vi är inte ansvariga för skador på produkterna
som kan uppstå om inte dessa instruktioner
efterföljs.
INNEHÅLLSFÖRTECKNING
ALLMÄNT sidan 4
TEKNISKA DATA sidan 4
MONTAGE sidan 6
ELEKTRISKA INSTALLATIONER sidan 10
INJUSTERING sidan 11
ANVÄNDNING sidan 12
SKÖTSEL & RENGÖRING sidan 14
FELSÖKNING sidan 16
Page 3
3
EINLEITUNG
Systemair stellt seit vielen Jahren Produkte zur
kontr. Wohnraumlüftung her. Tausende dieser
Systeme sind bereits in Norwegen und anderen
Ländern installiert.
Alle unsere Erfahrungen sind in die Entwicklung
dieser Systeme eingeflossen, doch letztendlich
sorgt eine sorgfältige Planung, Installation und die
Wartung über die korrekte Funktion der Anlage.
Daher muß diese Anleitung vor der Installation
genau durchgelesen werden.
Weder der Hersteller noch Ihr Lieferant ist
verantwortlich für Beschädigungen der Anlage oder
Feuer, welche durch unsachgemäße Installation
verursacht wird.
INHALT
BESCHREIBUNG Seite 5
TECHN. DATEN Seite 5
INSTALLATION Seite 7
ELEKTR. INSTALLATION Seite 10
INBETRIEBNAHME Seite 11
BESCHREIBUNG/GEBRAUCH Seite 13
WARTUNG UND REINIGUNG Seite 15
FEHLERSUCHE Seite 16
INTRODUCTION
Systemair has manufactured equipment for
domestic ventilation for many years. The systems
are installed in thousands of buildings both in
Norway and abroad.
All our experience has been put into the development of the Villavent ventilation systems, but the
final result also depends on the quality of the total
planning, installation and maintenance. Therefore
this instruction manual must be carefully studied
before
the installation.
The manufacturer and the distributors will not be
responsible for damage on equipment
or fire
caused by insufficient installation.
INDEX
DESCRIPTION page 5
TECHNICAL DATA page 5
INSTALLATION page 7
ELECTRICAL INSTALLATION page 10
COMMISSIONING page 11
DESCRIPTION AND USE page 13
MAINTENANCE AND CLEANING page 15
TROUBLESHOOTING page 16
Page 4
4

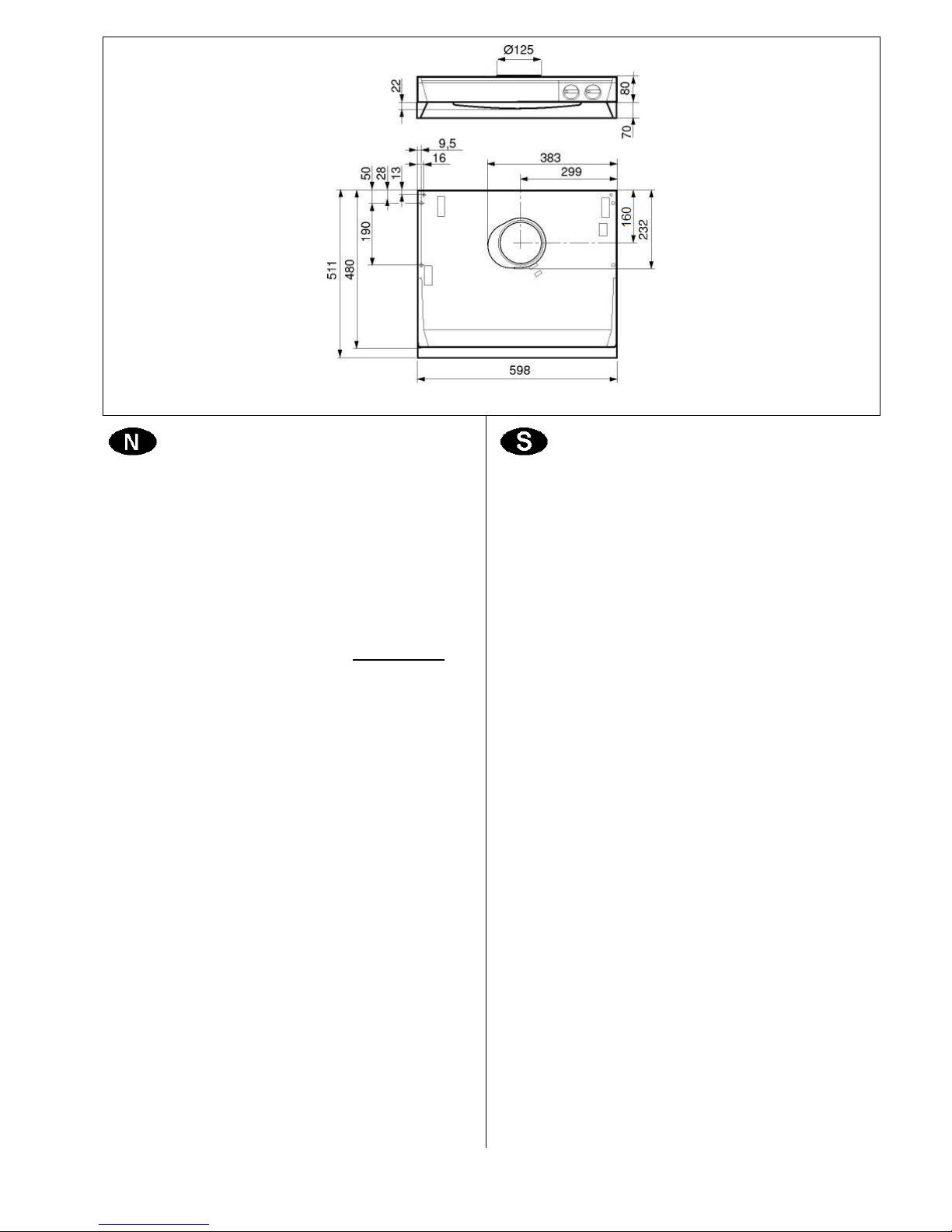

Fig. 1
BESKRIVELSE
Villavent kjøkkenhette, type 251-17, er beregnet
for montasje under standard overskap /
ventilatorskap eller krydderhylle, og benyttes
sammen med Villavent ventilasjonsaggregat
beregnet på dette. Kjøkkenhetten kan også
monteres direkte under Villavent ventilasjonsaggregat, type VR-300 TK/B.
* Kjøkkenhetten er utstyrt med testlyskilder fra
fabrikk. Dette er lyspærer/lysrør som kun er
montert for funksjonstest under produksjon,
og som informasjon om hvilken type lyskilde
som kan benyttes.
Normalt vil ikke lyspærer/lysrør tåle transport,
lagring og montasje, og nye lyskilder må
beregnes montert før boligen tas i bruk. Lyskilden(e) er således ikke inklusiv i kjøkkenhetten, og manglende funksjon ved overlevering av boligen er derfor ikke Systemairs
ansvar.
TEKNISKE DATA
Mål: Jfr. fig. 1
Belysning: 11 W kompaktlysrør, sokkel G23 *
Spenning: 230 V ~ 50 Hz, jordet
Kanaltilkobling: Ø125 mm
ALLMÄNT
Villavent spiskåpa, typ 251-17, är anpassad för
montage under ett standard överskåp eller
kryddhylla och kan monteras samman med
ventilationsaggregat beräknad för detta,
antingen genom separat kanal eller monteras
direkt under ventilationsaggregatet VR-300
TK/B
* Spiskåpan är utrustat med lysarmatur från
fabrik. Glödlampan/lysröret som är monterat i
spiskåpan är endast för funktionstest under
produktion och som en information vilken typ
lysarmatur som skall användas.
Normalt tål inte glödlampan/lysröret transport,
lagrings- och montagehantering, därför bör ny
lysarmatur installeras innan byggnaden tas i
bruk. Lysarmaturen ingår därför inte som
standard i spiskåpan och om den ej skulle
fungera vid överlämnandet av bostaden är det
därför ej Systemairs ansvar.
TEKNISKA DATA
Mått Fig. 1
Belysning: 11 W kompaktlysrör, sockel G23 *
Spänning: 230 V, 50 HZ, jordat
Kanalanslutning: Ø 125 mm
Page 5
5
BESCHREIBUNG
Die Villavent Dunstabzugshaube, Typ 251-17
ist speziell für die Installation unter Standard
Küchenschränken und für den Anschluß an
Villavent WRG-Geräte konstruirt. Die Haube
kann auch direkt unter das Lüftungsgerät Typ
VR-300 TK/B montiert werden
* Die Dunstabzughauben von Villavent werden
mit einer Glübirne ausgeliefert. Diese
Glühbirne wird für die Endkontrolle im Werk
montiert und verbleibt im Gerät, damit der
Kunde später weiß, welcher Typ Glühbirne
erfoderlich ist.
Oftmals sind diese Glühbirnen nach
Transport, Ein-/Auslagerung und Installation
nicht mehr funktionsfähig. Der Austausch
dieser Birne liegt außerhalb der
Gewährleistung von Systemair und muß vom
Kunden einkalkuliert werden.
TECHNISCHE DATEN
Abmessungen: Siehe fig. 1
Leuchte: 11 W Glühbirne, Fassung G23 *
Netz: 230-240V, 50Hz
Kanalanschl.: Ø125 mm
DESCRIPTION
The Villavent cookerhood, type 251-17, is
designed for installation under standard kitchen
cupboard or spice rack, for connection to
Villavent ventilation unit especially designed for
this use. The cookerhood can also be installed
directly under the Villavent ventilation unit, type
VR-300 TK/B.
* The Villavent cookerhoods are supplied with
light bulb/tube from factory. These are used
during function testing in production, and are
left in the hood to inform the end user about
type of bulb/tube to be applied.
Normally light bulbs/tubes will not stand
transport, storing and installation. Changing of
light bulb/tube must therefore be counted on.
This will not be the responsibility of Systemair.
TECHNICAL DATA
Dimensions: See fig. 1
Light: 11 W compact bulb, socket G23 *
Voltage: 230-240 V ~ 50 Hz, earthed
Duct connection: Ø125 mm
Page 6
6
Fig. 2
Fig. 3
MONTASJE
Montering av tilkoblingsstuss med spjeld
Før hetten plasseres, må tilkoblingsstussen (som
ligger inni hetten) monteres (jfr. fig. 2). Dette gjøres
ved å plassere spjeldakslingen, A, under spjeldlokket, samtidig som festene, B i framkant på
stussen kommer under platekanten. Stussen
trykkes deretter på plass og festes vha. ”snapplåsene”.
Montering
Kjøkkenhetten kan monteres under standard overskap/ventilatorskap/aggregat ved hjelp av
medfølgende skruer, fig. 3. Opphengsbraketter
leveres som tilleggsutstyr, og kan benyttes for
alternativ montasje, fig. 4.
Plassering
Det stilles ingen spesielle krav til avstand (høyde)
mellom elektrisk komfyr og kjøkkenhette/
kjøkkenventilator. Av ventilasjonstekniske grunner
bør den frie åpningen mellom kjøkkenhette og
komfyr være minst mulig. For å få gode
arbeidsforhold, bør imidlertid avstanden mellom
underkanten av hetten og komfyrtoppen vanligvis
ikke være mindre enn 450 mm.
For gasskomfyr må avstand mellom gassbluss og
underkant kjøkkenhette være min. 650 mm iht.
EN60335-2-31

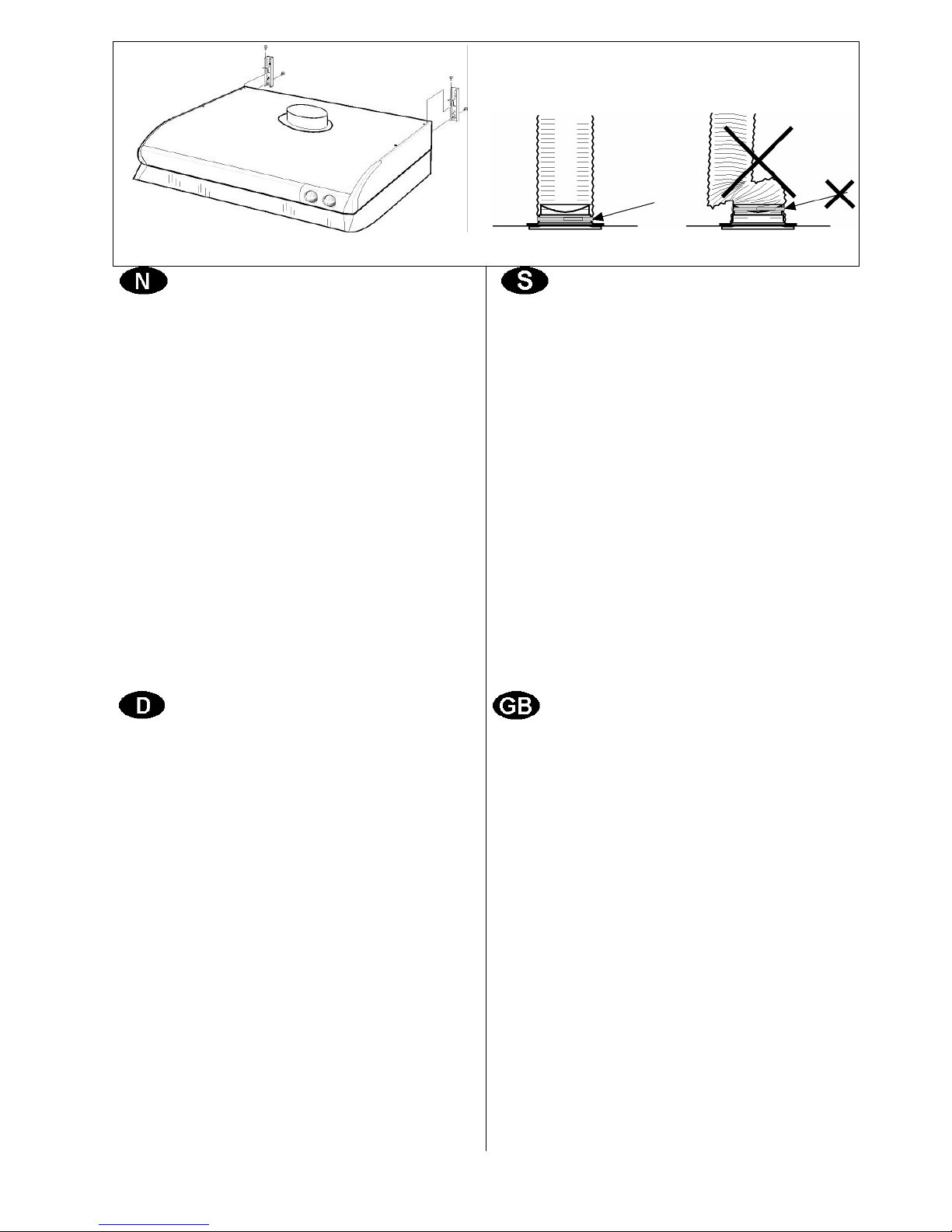

NB! Ved evt. bruk av fleksibel slange ved tilkobling
av kjøkkenhetten, påse at ”kanaltverrsnittet”
ikke reduseres. (Jfr. fig. 5).
MONTAGE
Montering av anslutningstos med spjäll
Före kåpan monteras, ska anslutningstosen (som
ligger inuti huven) på monteras (fig.2). Detta görs
genom att montera tätningen, A, under
spjälllocket, samtidigt som fästerna. B i framkant
på stosen placeras under kanten. Stosen trycks
därefter på plats och fästs vis snäpplåsen.
Montering
Spiskåpan kan monteras under ett standard
överskåp eller direkt under ventilationsaggregatet
med hjälp av medföljande skruvar, fig. 3.
Upphängningsdon levereras som tillbehör, och kan
användas för alternativt montage, fig. 4.
Placering
Det finns inga speciella krav på avstånd mellan
elektrisk spis och spiskåpa. Av ventilationstekniska
grunder bör den fria höjden mellan spiskåpan och
spisen vara minst möjligt. För att få bästa
arbetsförhållande bör emellertid avståndet mellan
underkant av spiskåpan och spisen ej vara mindre
än 450 mm.
För gasspis måste avståndet mellan gaslågan och
underkant spiskåpan vara min. 650 mm iht.
EN60335-2-31
OBS! Vid andvändning av flexibel slang vid
anslutning av kåpan, se till att kanalarean
inte reduceras (fig. 5).
Page 7
7
INSTALLATION
Installation Kanalanschlußstück mit Klappe
Montieren Sie das mitgelieferte Anschlußstück
bevor sie die Dunstabzugshaube montieren (fig.2):
Positionieren Sie die Achse der Klappe (A) unter
den Deckel. Vergewissern Sie sich, daß die Fixpunkte (B) auf der Unterseite sind. Drücken Sie das
Anschlußstück auf, bis die Fixpunkte eingerastet
sind.
Installation
Montieren sie die Dunstabzugshaube unter den
Küchenschrank bzw. unter das Gerät mit den
mitgelieferten Schrauben (fig. 3). Montagerahmen
für anderweitige Montage können als Zubehör
mitge-liefert werden, fig. 4.
Platzierung
Es gibt keinen vorgeschriebenen Abstand zwischen
Elektroherd und Dunstabzug-haube/Abluftventilator.
Aus lüftungstechnischen Gründen sollte der
Abstand so gering als möglich sein. Um aber noch
vernünftig am Herd arbeiten zu können sollte der
Abstand mindestens 450mm betragen.
Bei Gasherden ist ein Mindestabstand zwischen
Gasflamme und Unterkante Haube / Abluftventilator
von 650mm vorgeschrieben (EN 60335-2-31).
Achtung! Wenn die Dunstabzugshaube und das
Kanalsystem mit Flexrohr verbunden
werden, darf der Rohrdurchmesser nicht
reduziert werden. (fig. 5).
INSTALLATION

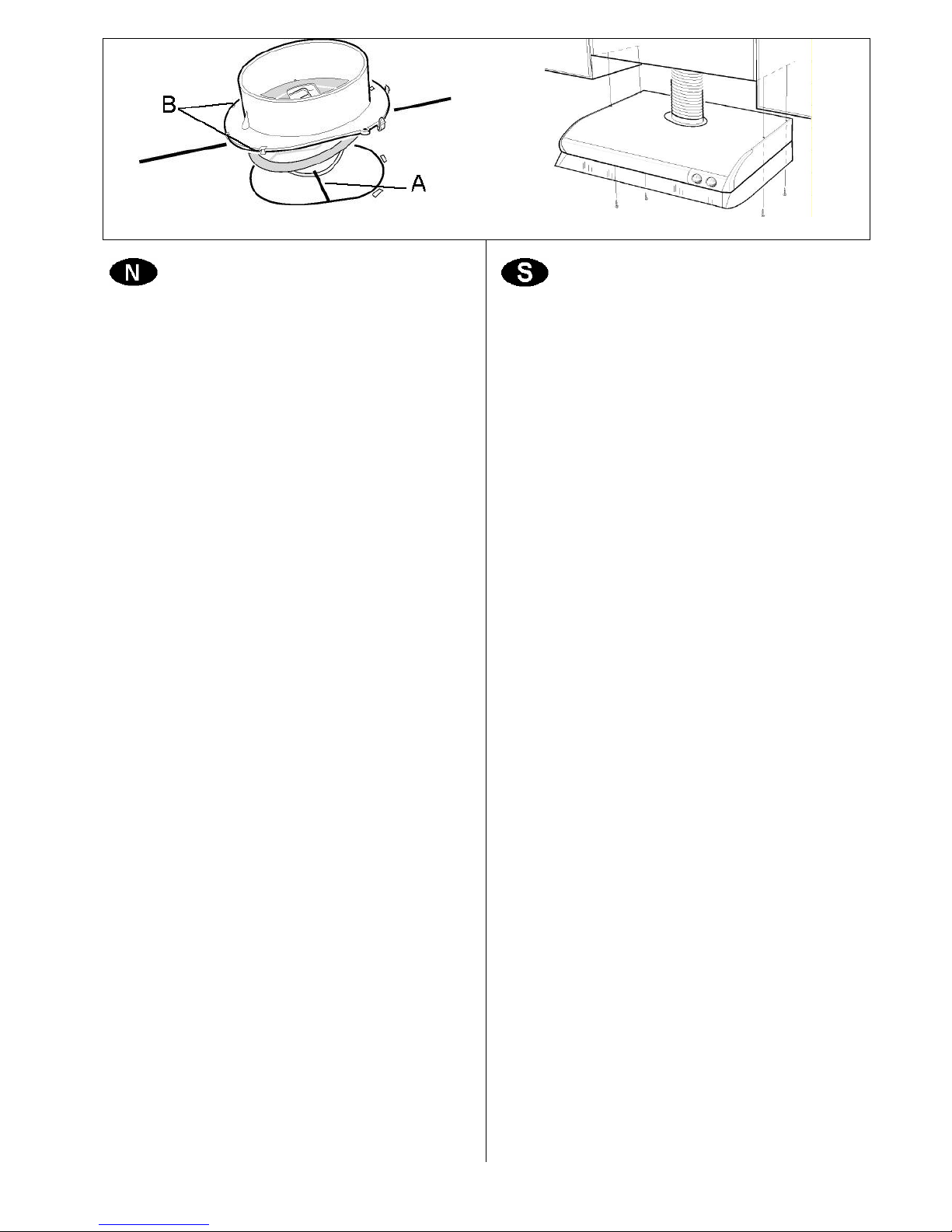

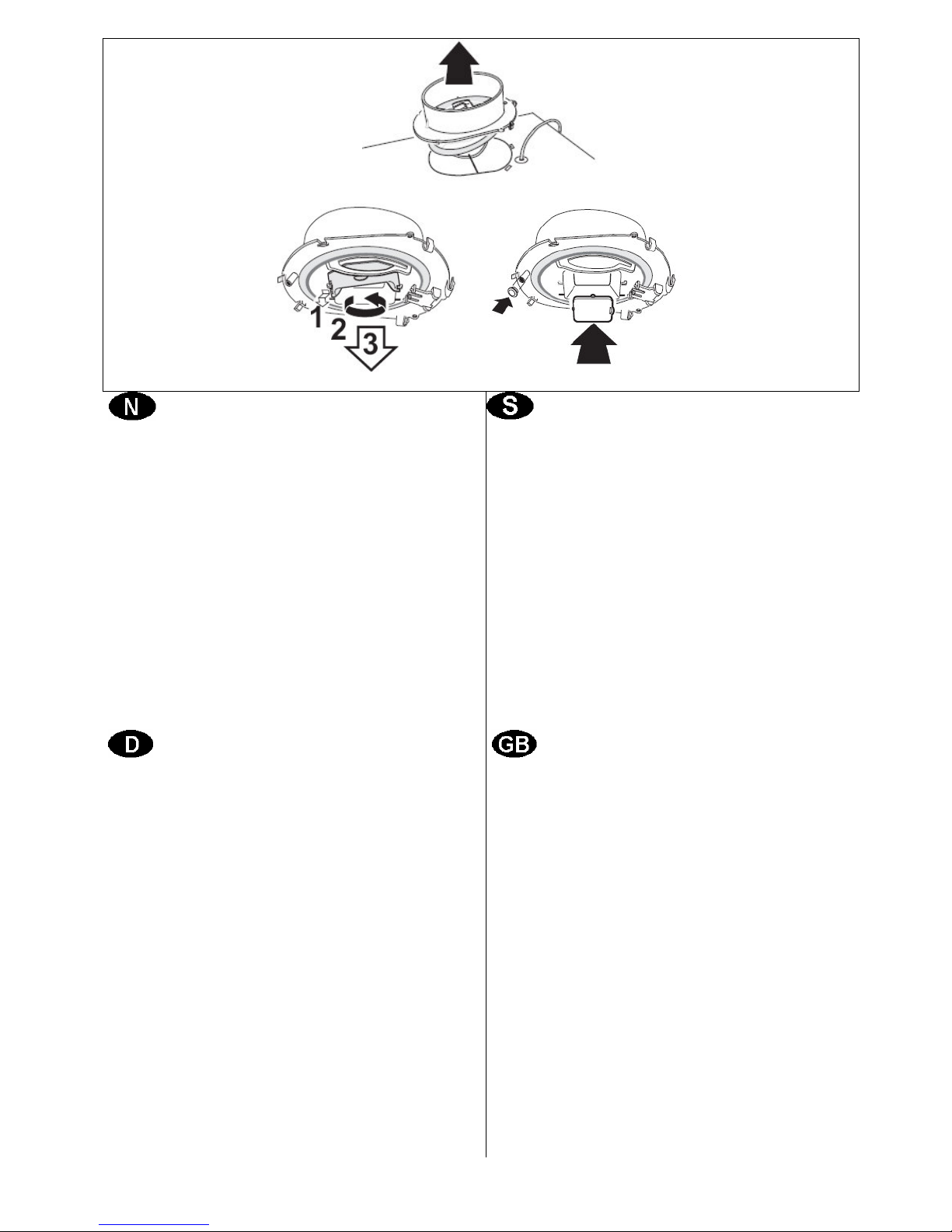

Installation of duct connector with damper
Mount the duct connector (provided) before
installing the cookerhood (see fig. 2). This is done
by positioning the damper axle, A, under the
damper lid. Make sure that the fixing devises, B,
are placed under the edge of the plate. Press the
connector into position and fix by means of the
snap locks.
Installation
Install the cookerhood under standard kitchen/
ventilator cupboard or unit by means of the
provided screws, fig. 3. Mounting brackets, for
alternative installation, can be supplied as
additional equipment, fig. 4.
Placing
There is no special demand for distance (height)
between electrical cooker and cookerhood/kitchen
ventilator. For ventilation technical reasons, free
space between cookerhood and cooker should be
as sma ll as possible. In order to ensure good
working conditions by the cooker, the distance
should normally never be less than 450 mm.
For gas cookers the distance between gas flame
and bottom of the cookerhood/kitchen ventilator
must be minimum 650 mm re. EN60335-2-31.
NOTE! If flexible duct is installed for connection
between cookerhood and duct system,
make sure that the duct dimension is not
reduced (see fig. 5).
Page 8
8
Fig. 4
Fig. 5
Ventilasjonskanal
Kanal mellom kjøkkenhette og ventilasjonsaggregat legges opp så kort og rett som mulig, slik
at god kapasitet oppnås. Kanaler skal være av
ubrennbart materiale. Spirokanaler (galv. stål)
anbefales benyttet, men slange godkjent for slik
bruk kan benyttes for fleksibel tilkobling ved selve
hetten. Kanalen skal kunne rengjøres, evt. skiftes
ut (se ”Vedlikehold og rengjøring”).
Kanal på kaldt loft eller i uoppvarmet rom må
isoleres for å unngå kondensering. Husk å isolere
alle kanaldeler.
NB! Vær nøye med montering av kanalanlegget.
Sammenpressede kanaler, mangelfull festing
eller isolering etc. vil kunne redusere effektiviteten og resultere i vannskader pga.
kondensering.
NB! For ytterligere informasjon om kanalanlegg,
se montasjeanvisning for ventilasjonsaggregatet
Ventilationskanal
Kanalen mellan spiskåpan och aggregatet ska
vara så kort som möjligt, för att uppnå bra
kapacitet. Kanalerna ska vara av obrännbart
material. Använd spirokanaler (galv. Stålplåt),
flexibel slang är godkänd att använda vid själva
anslutningen av kåpan. Kanalen ska kunna
rengöras ( se skötsel och rengöring).
Kanaler monterade i kalla utrymmen ska isoleras,
för att undvika kondensering.Isolera alla
kanaldelar.
OBS! Var noga med monteringen av kanaldelar.
Dåligt ihop monterade kanaler och
isolering eller skador på kanalen, ökar
risken för dålig effektivitet och
vattenskador p ga kondensering.
OBS! För ytterligare information om
kanalmontering, se montageanvisning för
ventilationsaggregat.
Abluftkanal
Der Abluftkanal zwischen Dunstabzug und WRGGerät sollte so gerade und kurz als möglich
verlegt werden. Der Kanal muß aus nicht brennbarem Material sein. Empfohlen wird Spiro-Rohr
aus verz. Blech oder Alu. Der Kanal muß für die
Reinigung zugänglich sein (siehe Bedienungsund Wartungsanleitung).
Kanäle welche in Kaltbereichen verlegt werden
müssen zur Vermeidung von Kondensatbildung
isoliert werden. Auch die Formteile dürfen dabei
nicht vergessen werden.
Achtung! Zusammengedrückte Kanäle, unzu-
längliche Befestigung und Isoierung
verringern den Wirkungsgrad und
können Kondensataustritt führen.
Achtung! Weitere Informationen über das Kanal-
netz können Sie in der Montageanleitung für das WRG-Gerät
nachlesen.
Ventilation duct
The duct between cookerhood and unit should
be as short and straight as possible to obtain a
good capacity. The duct must be of a nonflammable material. Spiro ducts (steel) are highly
recommended, but other duct qualities approved
for such use can be applied for flexible
connection to the cookerhood. The duct must be
accessible for changing or cleaning (see chapter
"Maintenance and cleaning").
Duct runs installed in cold loft space must be
insulated to avoid condensation. Remember do
insulate all duct fittings well.
NOTE! Take care not to damage the ducts
during the installation. Smashed ducts,
insufficient fixing or insulation etc. will
reduce the efficiency and may lead to
water leakage caused by condensation.
NOTE!
For further information regarding the duct
system, see installation instructions for
the ventilation unit.
Page 9
9

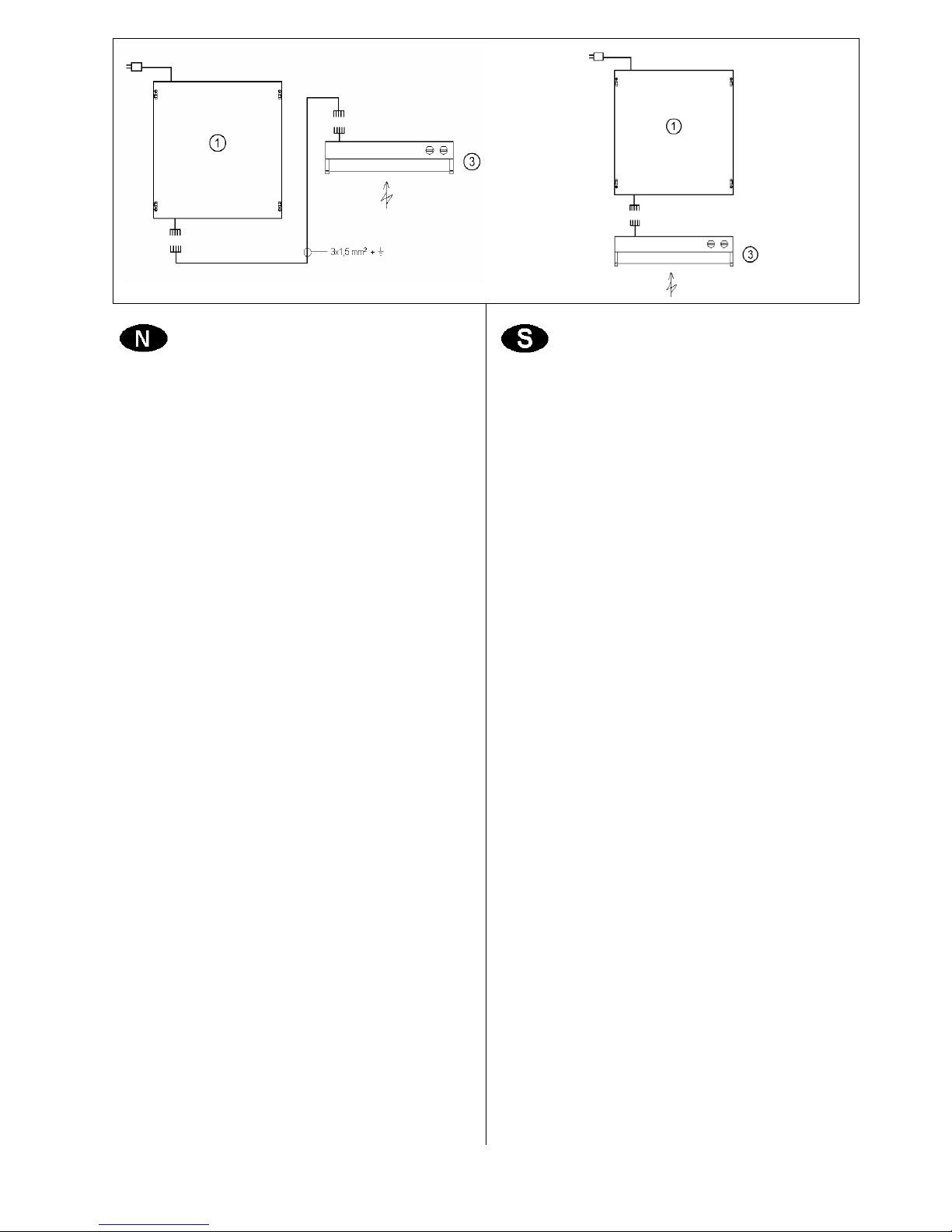

Fig. 6
ELEKTRISK INSTALLASJON
Elektrisk installasjon skal utføres av
autorisert installatør og i samsvar med
gjeldene forskrifter for elektriske anlegg.
Villavent kjøkkenhette, type 251-17, er ferdig
internt koblet og leveres med ledning og
spesialkontakt (Ensto-kontakt) for strømtilførsel og regulering av ventilasjonsaggregatet.
Ved montering under ventilasjonsaggregat
kobles kjøkkenhetten direkte til spesialkontakt
på aggregatet, fig. 6. Når kjøkkenhetten
monteres separat benyttes fast opplegg med
PFXP plastkabel 3x1,5 mm2 + jord. Koble til 2
Ensto-kontakter (type AL1710 mot VR-300
TK/B og AL1720 mot kjøkkenhetten). Påse at
like nummer i kontakten kobles til hverandre:
”1” til ”1”, ”N” til ”N”, ”3” til ”3” og jordtegn til
jordtegn. (2 er ikke i bruk).
Som alternativ til Ensto-kontakter kan
koblingsbokser benyttes. Det skal kun sørges
for strømtilførsel (10A/230V + jord) til kjøkkenhetten, samt elektrisk forbindelse mellom
hetten og aggregatet.
For ytterligere informasjon om elektrisk
installasjon, se montasjeanvisning for
ventilasjonsaggregatet.
ELEKTRISK INSTALLATION
Elektrisk installation ska utföras av
akturiserad installatör och enligt gällande
föreskrifter.
Villavent spiskåpa, typ 251-17, är internt
färdigkopplad och levereras med elkabel och
specialkontakt (Ensto-kontakt) för strömsförsörjning och reglering av ventilationsaggregatet.
Vid montering av spiskåpan under
aggregatet el-anslutes spiskåpan direkt till
specialkontakt på aggregatet, fig 6. När
spiskåpan monteras separat används fast eldragning med PFXP plastkabel 3x1.5 mm2 +
jord. Montera till 2 Ensto-kontakter (typ AL
1710 mot VR 300 TK/B och AL 1720 mot
spiskåpan ). Se till att samma nummer i
kontakten ansluts till varandra: ”1” till”1”, ”N”
till ”N”,”3” till ”3” och jordkontakt mot
jordkontakt (2 är ej i bruk)
Som alternativ till Ensto-kontakter kan
kopplingsbox användas. Spänning/ström
fram till spiskåpan skall vara 10/A/230V +
jord, samt el-förbindelse mellan spiskåpan
och aggregatet.
.
För mer information om elektrisk
installation, se montageanvisning för
ventilationsaggregatet.
Page 10
10
ELEKTR. INSTALLATION
Die Elektrische Verdrahtung darf nur von
einem zugelassen Unternehmen unter
Berücksichtigung der gesetzl.
Bestimmungen ausgeführt werden.
Die Villavent Dunstabzughaube 251-17 ist
intern verdrahtet. Ein Kabel mit Verbindungsstecker (Fabr. Ensto) ist herausgeführt. Bei
Montage direkt unter dem Lüftungsgerät wird
die Haube wird die Haube mit einem speziellen Stecker am Gerät verbunden (fig. 6).
Für separate Montage der Haube benötigen
Sie ein Verbindungskabel 5x1,5mm². Für den
Anschluß verwenden Sie 2 St. Stecker von
Ensto (Typ AL1710 für VR-300 TK/B und
AL1720 für die Haube). Verbinden Sie die
Klemmen entsprechend der Bezeichnung: „1“
mit „1“, „N“ mit „N, „3 mit „3 und to . ("2"
ist nicht im Gebrauch).
Alternativ zu Ensto Steckern können auch
Standard Verbindungen verwendet werden.
Der elektrische Anschluß wird folglich auf den
Anschluß zum Hauptstrom (10A/230V) und
zur elektrischen Verbindung zwischen Haube
und Lüftungsgerät begrenzt.
Weitere Informationen über die elektr.
Installation können Sie in der Montageanleitung WRG-Gerät nachlesen.
ELECTRICAL INSTALLATION
Electrical installation to be made by
authorised installer and in
correspondence with regulations in force.
The Villavent cookerhood, model 251-17, is
internally wired and supplied with cable and
plug (Ensto) for power supply and regulation
of the ventilation unit. When installed directly
under the ventilation unit, connection
between cookerhood and unit is made by
means of special plug on the unit, fig. 6.
For remote installation of the cookerhood,
use fixed wiring by means of PFXP plastic
cable 3x1,5 mm2 + earth. Apply 2 pcs. Ensto
plugs (type AL1710 towards VR-300 TK/B
and AL1720 towards cookerhood). Ensure
that corresponding markings are connected
to one another: "1" to "1", "N" to "N", "3" to
"3" and to ("2" is not in use).
As an alternative to Ensto plugs, standard
junction box can be applied. The electrical
connection is therefore limited to connection
to mains supply (10A/230V + earth) and
electrical connection between cookerhood
and ventilation unit.
For further information regarding
electrical installation, see installation
instructions for the ventilation unit.
Page 11
11
Fig. 7
INNREGULERING
NB: Kjøkkenhetten må ha spjeld som er
tett i lukket stilling (uten åpning for
grunnventilasjon). Fjern det
regulerbare spjeldbladet og monter
medlevert blindlokk monteres som vist
i fig. 7.
I ventilasjonsaggregatet ledes komfyravtrekket
direkte til avtrekksviften uten at lukt og forurensinger føres gjennom varmeveksleren. For å
oppnå varmegjenvinning fra grunnventilasjon
må avtrekksventil på kjøkken derfor være
tilkoblet samme kanal som våtrom.
INJUSTERING
NB: Spiskåpan måste ha ett ”tätt” spjäll (
utan någon öppning för grundventilation). Tag bort det reglerbara
spjället och montera istället medlevererade blindlocket enligt fig. 7.
I ventilationsaggregatet ledes frånluften från
spiskåpan direkt till frånluftsfläkten utan att
lukt och föroreningar passerar värmeväxlaren. För att uppnå värmeåtervinning
från grundventilationen måste frånluftsventil
från kök vara ansluten på samma kanal som
till våtrum.
EINSTELLUNGEN
NOTE: Die Klappe der Haube muß im
geschlossenen Zustand dicht
schließend sein (keine Öffnung für
Grundlüftung). Entfernen Sie das
Klappenblatt und montieren Sie den
beigelegten Spund nach fig. Xxx.
Im Lüftungsgerät wird die Küchenabluft (Haube)
direct über den Abluftventilator geführt, dadurch
gelangt kein Dampf/Fett in den
Wärmeübertrager. Um eine Grundlüftung in der
Küche zu erzielen, muß das Ablufttellerventil
von dort an die Abluftleitung der Naßräume
angeschlossen werden.
COMMISSIONING
NOTE: The cookerhood must be supplied
with damper which is tight in closed
position (without opening for basic
ventilation). Remove the adjustable
damper blade and install the
provided bung as shown in fig. 7.
In the ventilation unit, extract from kitchen is
led directly to the extract fan, and therefore no
fumes/pollution is led through the exchanger
block. In order to obtain basic ventilation, the
extract louver in the kitchen must be
connected to the duct leading from laundry
room (wet rooms).
Page 12
12

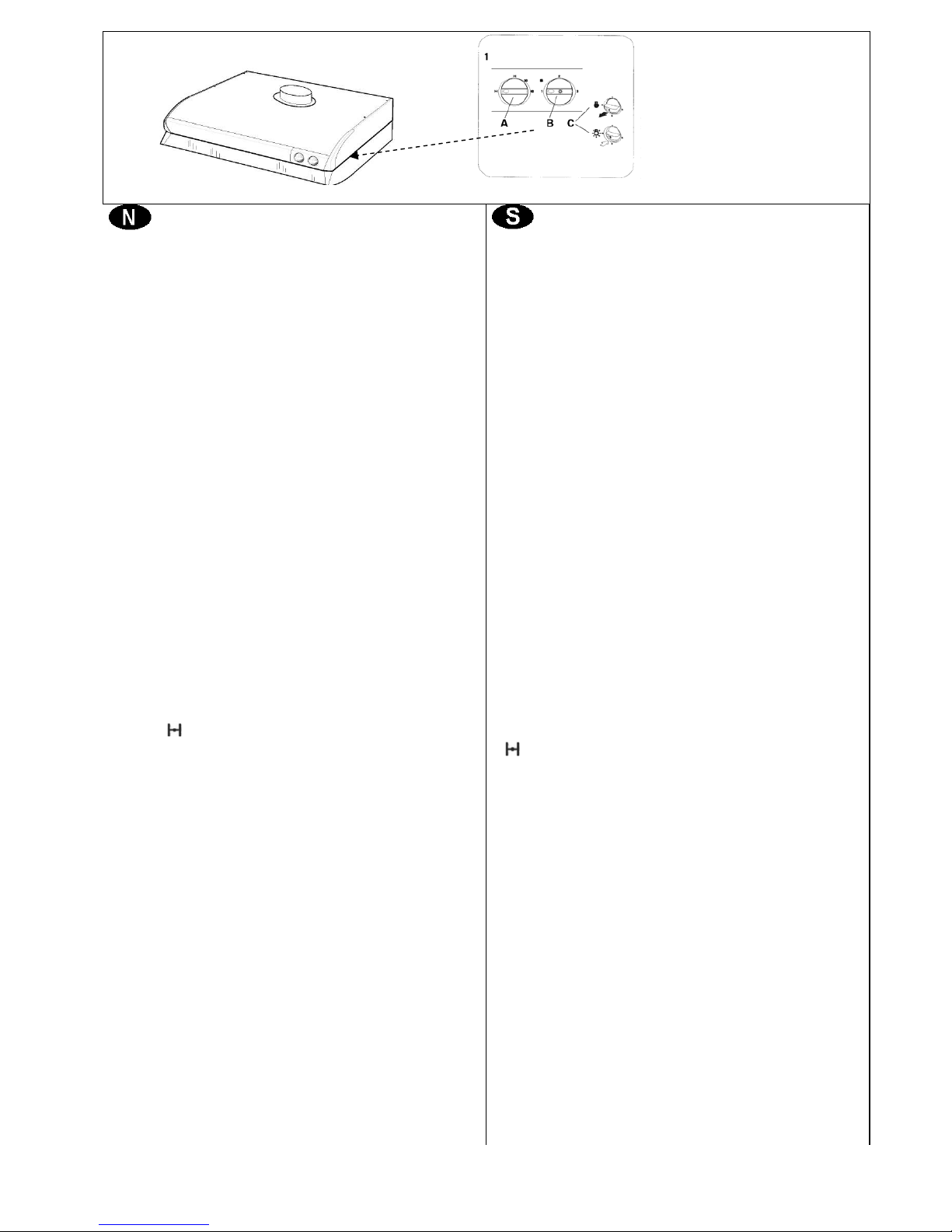

Fig. 8
BESKRIVELSE OG BRUK
For beskrivelse og bruk av
ventilasjonsanlegget, se egen anvisning som
følger aggregatet.
Fig. 8: A Bryter for tidsregulert spjeld
B/C Kombinert trykk/vribryter for lys og
valg av luftmengde i 3 trinn
B Vribryter for valg av luftmengde
C Trykkbryter for belysning
Ved behov for komfyravtrekk (matlaging) åpnes
spjeldet i kjøkkenhetten vha. bryter ”A”.
Samtidig må viftene reguleres til forsert
ventilasjon (trinn 3) ved hjelp av bryter "B".
Komfyravtrekket ledes utenom varmeveksleren,
og direkte til avtrekksviften. Avtrekksviftens
kapasitet utnyttes da primært til komfyravtrekk,
men en liten luftmengde opprettholdes gjennom
avtrekksventilene. Åpningstiden for spjeldet i
kjøkkenhetten er regulerbar mellom 5 og 60
minutter. Spjeldet lukker automatisk etter innstilt
tid, eller manuelt ved å vri spjeldbryteren på
hetten tilbake til lukket posisjon. Ved
normalventilasjon skal spjeldet stå i lukket
stilling (
).
Anm: God energieffektivitet oppnås ved å
lukke spjeldet manuelt så raskt som
mulig etter matlaging.
Flambering under hetten må ikke forekomme.
ANVÄNDNING
För skötsel och användning av
ventilationsanläggningen, se anvisningar som
medföljer aggregatet.
Fig. 8: A Brytare för tidsreglerat spjäll
B/C Kombinerat tryck/vridbrytare för
ljus och val av luftmängd i 3 steg
B Vridbrytare för val av luftmängd
C Tryckbrytare för belysning
När man använder spiskåpan (matlagning)
öppnas spjället i spiskåpan dvs. brytare ”A”.
Samtidigt måste fläktens hastighet ändras till
forcerad ventilation (läge 3), brytare "B".
Spiskåpans luft passerar utanför
värmeväxlaren och direkt till frånluftsfläkten.
Frånluftsfläktens kapacitet utnyttjas då primärt
till spiskåpan, men en mindre luftmängd i köket
upprätthålles genom frånluftsventilen.
Öppningstiden för spjället i spiskåpan är
reglerbart mella 5 och 60 minuter. Spjället
stänger automatiskt efter inställd tid eller
manuellt när man vrider spjällreglaget på
spiskåpan tillbaka till stängd position. Vid
normal ventilation skall spjället stå i stängt läge
( ).
Anm.: Bra energi effektivitet uppnås genom
att stänga spjället manuellt, när
behovet av forcerad ventilation inte
kvarstår.
Flambering under kåpan är inte att
rekommendera.
Page 13
13
BESCHREIBUNG UND GEBRAUCH
Nähere Beschreibung und den Gebrauch des
Kanalsystems lesen Sie bitte in den
Anleitungen des WRG-Gerätes nach.
Fig. 8: A Drehknopf für Laufzeit der Haube
B/C Drück- und Drehschalter für Licht
und Drehzahl (3 Stufen).
B Drehzahl - Schalter
C Lichtschalter
Wenn Sie die Haube benutzen (beim Kochen)
wollen, öffnen Sie die Klappe der Haube mit
Schalter “A”. Gleichzeitig müssen die
Ventilatoren auf Drehzal "Max" gestellt werden
(Schalter "B"). Die Haubenabluft wird direkt
über den Abluftventilator ins Freie geblasen und
geht nicht durch den Wärmeübertrager. Im
Hauben-betrieb wird ca. 80% des Luftvolumens
über die Haube gesogen und der Rest durch
die Abluft-Ventile in den Räumen. Die
Betriebszeit der Haube (Klappe offen) kann
zwischen 5 und 60 min eingestellt werden. Die
Haube schaltet automatisch ab (Klappe
schließt), wenn die eingestellte Zeit abgelaufen
ist bzw. kann auch per Hand auf „ “
zurückgedreht werden. Bei normaler
Lüftungsfunktion muß die Klappe der Haube
geschlossen sein ( ). .
Achtung! Sie erreichen eine optimale
Energieausbeute, wenn sie die
Klappe so bald als möglich
schließen.
Offene Flammen unter der DH müssen
vermieden werden!
DESCRIPTION AND USE
For description and use of the ventilation
system, see separate instructions provided
with the ventilation unit.
Fig. 8: A Switch for timer regulation of
damper
B/C Combined press/twist switch for
light and choice of airflow, 3 steps
B Switch for choice of airflow
C Switch for light
When extract from the cooker is required
(during cooking) open the damper in the
cookerhood from switch ”A”. At the same time
fan speed must be set to forced ventilation
(step 3) from switch "B". Kitchen extract is bypassing the exchanger block, and is led
directly to the extract fan. The capacity of the
extract fan is then primarily used for extract
from the cooker. However, a minor airflow will
still go through the extract louvers. The
opening time of the damper in the cookerhood
can be adjusted between 5 and 60 minutes.
The damper will close automatically when set
time expires or can be closed manually by
turning the damper switch to closed position.
At normal ventilation, the damper must be in
closed position ( ).
NOTE! Good energy efficiency is obtained
by closing the damper manually as
soon as possible after finishing
cooking.
Flaming under the cookerhood must not occur.
Page 14
14

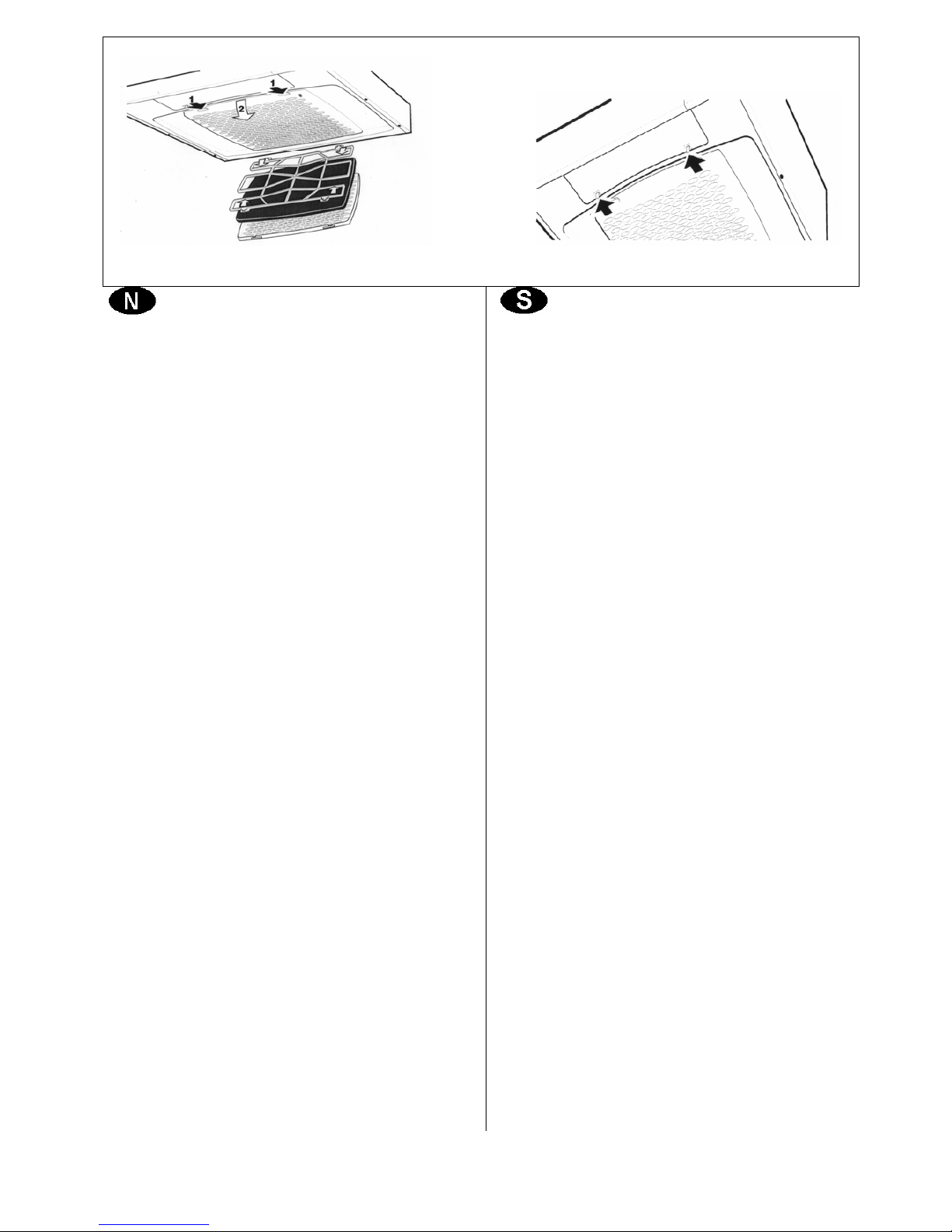

Fig. 9 Fig. 10
VEDLIKEHOLD OG RENGJØRING
Før rengjøring må hetten gjøres strømløs ved enten
å trekke ut støpselet for ventilasjonsaggregatet eller
ta ut/slå av sikringene.
Kjøkkenhetten tørkes av med en fuktig klut og mildt
såpevann. Filteret bør rengjøres ca. 2 ganger pr.
måned ved normalt bruk. Filteret kan tas løs fra
hetten ved rengjøring;
Filterkassetten løsnes ved å trykke inn ”snappertlåsene” i forkant, fig. 9, mens selve filterduken
frigjøres ved å løsne filterholderen som vist.
Bløtlegg filterduken og filterholderen i varmt
såpevann. Filterkassetten kan også vaskes i
oppvaskmaskin.
Noen ganger pr. år bør innbyggingshetten vaskes
innvendig med fuktig klut og mildt såpevann.
Sett tilbake filter og filterkassetten og trykk opp slik
at den låser fast i ”snappertlåsene”. Kontroller at
alle fire festene er på plass.
Selve avtrekkskanalen fra kjøkkenhetten må også
rengjøres en gang i blant. Dette kan gjøres ved å
trekke børste eller fille gjennom ved hjelp av en
snor. Kanalen nærmest hetten er mest utsatt for
avleiring av fett og støv, og denne kan ofte være
mest hensiktsmessig å skifte ut. (Spesielt aktuelt
dersom slange benyttes for tilkobling av hetten til
kanalanlegget).
NB: Manglende rengjøring kan medføre
oppsamling av fett og økt brannfare.
Bytte av lysrør
Ta løs lampeglasset ved at klipsfestet trykkes
forover, fig. 10.
Lysrøret trekkes ut av holderen, og nytt lysrør
trykkes på plass.
SKÖTSEL OCH RENGÖRING
Före rengöring av kåpan, måste den göras strömlös, antingen genom att dra ur stickkontakten för
ventilationsaggregatet eller ta bort eller slå av
huvudsäkringar.
Spiskåpan torkas av med en fuktig trasa och ett
milt rengöringsmedel. Filtret bör rengöras ca 2
gånger i månaden vid normalt användning. Filtret
kan tas ur vid rengöring.
Filterkasetten lossas genom att trycka in
“snäpplåsen” i framkant, fig. 9, själva filterduken
frigörs, genom att lossa filterhållaren. Blötlägg
filtret och filterhållaren i varmt vatten med
rengöringsmedel. Filterkasetten kan också rengöras i tvättmaskin.
Någon gång om året bör också kåpan rengöras
invändigt med en fuktig trasa och ett milt rengöringsmedel.
Sätt tillbaks filtret och filterkasetten och tryck
uppåt så att snäpplåsen fastnar. Kontrollera att
alla fyra fästena är på plats.
Frånluftskanalen från spiskåpan bör också
rengöras ibland. Detta görs genom att borsta
kanalen invändigt. Kanalen närmast kåpan är
mest utsatt för nedsmutsning av fett och damm,
och är närmast aktuell för ett event. byte.
(Speciellt om det används en slang för anslutning
till av spiskåpan till kanal)
NB: Rengöring måste utföras enl.
anvisningar annars finns det risk för
brand
Byte av lysrör
Ta loss lampglaset genom att “klippfästet” trycks
framåt fig.10.
Lysröret lossas från hållaren, och nytt lysrör
trycks på plats.
Page 15
15
WARTUNG UND REINIGUNG
Vor der Wartung oder Reinigung ist der
Netzstecker des Lüftungsgerätes zu ziehen
oder die Sicherungen rauszudrehen.
Wischen Sie die DH mit einem feuchten Lappen
ab. Nehmen Sie die Filter zur Reinigung aus
der DH. Die Reinigung der Filter sollte ca. alle 2
Monate erfolgen.
Die Filterkassette wird durch drücken der
Verriege-lung auf der Vorderseite der Haube
entnommen fig.9. Der Filter selbst wird wie
gezeigt entfernt. Weichen Sie den Filter in
Seifenlauge oder Waschwasser ein.
Die Innenseite der DH sollte nach Bedarf mit
einem mit warmer Seifenlauge getränkten
Lappen ausgerieben werden.
Setzen Sie das Filter und die Filterkassette
wieder ein. Prüfen Sie, ob alle 4 Filterhalter
eingerastet sind.
Die Kanalverbindung zw. DH und WRG-Gerät
sollte von Zeit zu Zeit auch gereinigt werden.
Hierfür verwenden Sie am Besten eine Bürste
oder einen Lappen, den sie durch das Rohr
ziehen. Nach der Reinigung achten Sie bitte
darauf, daß die Kanal-verbindungen wieder
sachgemäß hergestellt sind, bevor sie die DH
wieder verwenden. Wenn sich zu viel Fett od.
Schmutz im Rohr abgelagert haben, so ist es
zu erneuern.
Achtung! Mangelnde Reinigung führt zu
Ablagerung von Fetten. Dadurch
wird die Brandgefahr und die
Brandlast erhöht.
Wechseln der Glühbirne
Entfernen Sie die Lampenabdeckung durch
vordrücken der Halter (fig.10). Drehen Sie die
kaputte Birne heraus und eine neue hinein.
MAINTENANCE AND CLEANING
Before cleaning or maintenance, disconnect
the ventilation unit from mains supply by
either pulling out the plug or removing the
fuses.
Wipe the cookerhood by using a damp cloth.
The filter should be cleaned at least twice a
month. Remove the filter from the hood for
cleaning.
The filter cassette is released by pressing the
"snap" locks on the front of the hood, fig. 9.
The filter itself is removed by releasing the
filter holder as shown. Soak the filter in warm
soapy water or in dishwasher.
The inside of the cookerhood should, as
necessary, be wiped off using a damp cloth,
soaked in warm soapy water.
Replace the filter and the filter cassette.
Check that all 4 filter holders are snapped
into position.
The duct between cookerhood and fan
should be cleaned every now and then. This
can be done by pulling a brush or cloth
through the duct. After this operation, make
sure that the duct is taped properly back on
the connectors before starting the system. If
settlements of grease and dust are too
heavy, the duct should be replaced.
Note! Lack of cleaning could lead to build-
up of grease. This will increase the
risk of fire.
Changing the light bulb
Release the lamp cover by pressing the
holders forwards, fig. 10. Pull the light bulb
out of it's socket and replace it with a new
one.
Page 16
16
FEILSØKING
Dersom kjøkkenhetten ikke fungerer, bør
følgende undersøkes før service tilkalles:
• Er sikringene hele?
• Er støpselet på plass?
• Kfr. feilsøking i bruks- og vedlikeholds-
anvisning for ventilasjonsaggregatet
Service
Før det tas kontakt med servicepersonell, les
av teknisk dataskilt på undersiden av hetten,
bak lampeglasset og noter type- og
modellbetegnelse.
Serviceavdeling:
Tlf.: 51969700
Fax.: 51969799
FELSÖKNING
Om spiskåpan inte fungerar bra, bör följande
saker kontrolleras innan serviceman tillkallas:
• Är säkringarna hela?
• Är kontakten på plats?
• Kfr. Felsökning i drift- och skötsel-
anvisningar för ventilationsaggragat
Service
Innan det tas kontakt med servicepersonal,
läs av den tekniska dataskylten på
undersidan av kåpan, bakom lampglaset, och
notera typ och modell.
FEHLERSUCHE
Bitte überprüfen Sie erst folgende Punkte
bevor Sie den Kundendienst
benachrichtigen.
• Sicherungen prüfen
• Prüfen ob der Netzstecker eingesteckt ist
• Führen Sie einen Check (Fehlersuche)
nach der Bedienungs- und Wartungsanl.
des WRG-Gerätes durch.
Kundendienst
Bevor Sie den Kundendienst anrufen, notieren
Sie sich die Daten auf dem Typenschild auf
der Unter-seite der Dunstabzugshaube (hinter
der Lampen-abdeckung).
TROUBLESHOOTING
Please check the following items before calling
your service representative:
• Are the fuses ok?
• Is the plug connected to mains supply?
• Check chapter "Troubleshooting" in user
and maintenance instructions for the unit.
Service
Before calling your service representative,
make a note of the data on the data sign
under the cookerhood (behind the lamp
cover); i.e. specification and model.
Rett til endringer forbeholdes.
Änderungen vorbehalten
Vi förbehåller oss rätten till ändring utan
meddelande.
Specifications may be changed without
notice.
Produsent/Hersteller/Manufacturer:
Loading...
