SystemAir VM User And Maintenance Instructions

VM

Drift- och skötselanvisningar sid 2

User and maintenance instructions page 9
Bedienungs- und Wartungsanleitung Seite 16

2

SE

INTRODUKTION

Systemair har i mer än 20 år producerat ventilationsvärmeväxlare, som är installerade i
tusentals bostäder.

Erfarenheter från dessa installationer är samlade i Systemair VM. Vi har tagit hänsyn till de
senaste forskningsresultaten gällande inomhusklimat och dessutom ställt höga krav på
funktion och kvalitet.

För att anläggningen skall bibehålla hög kvalitet, måste service och underhåll skötas enligt
beskrivningen i detta häfte.

Innehållsförteckning

G

ENERELLT 3

R

EGLERING 4

V

ARNINGS FÖRESKRIFTER 5

S

KÖTSEL 6

F

ELSÖKNING 8

3

SE

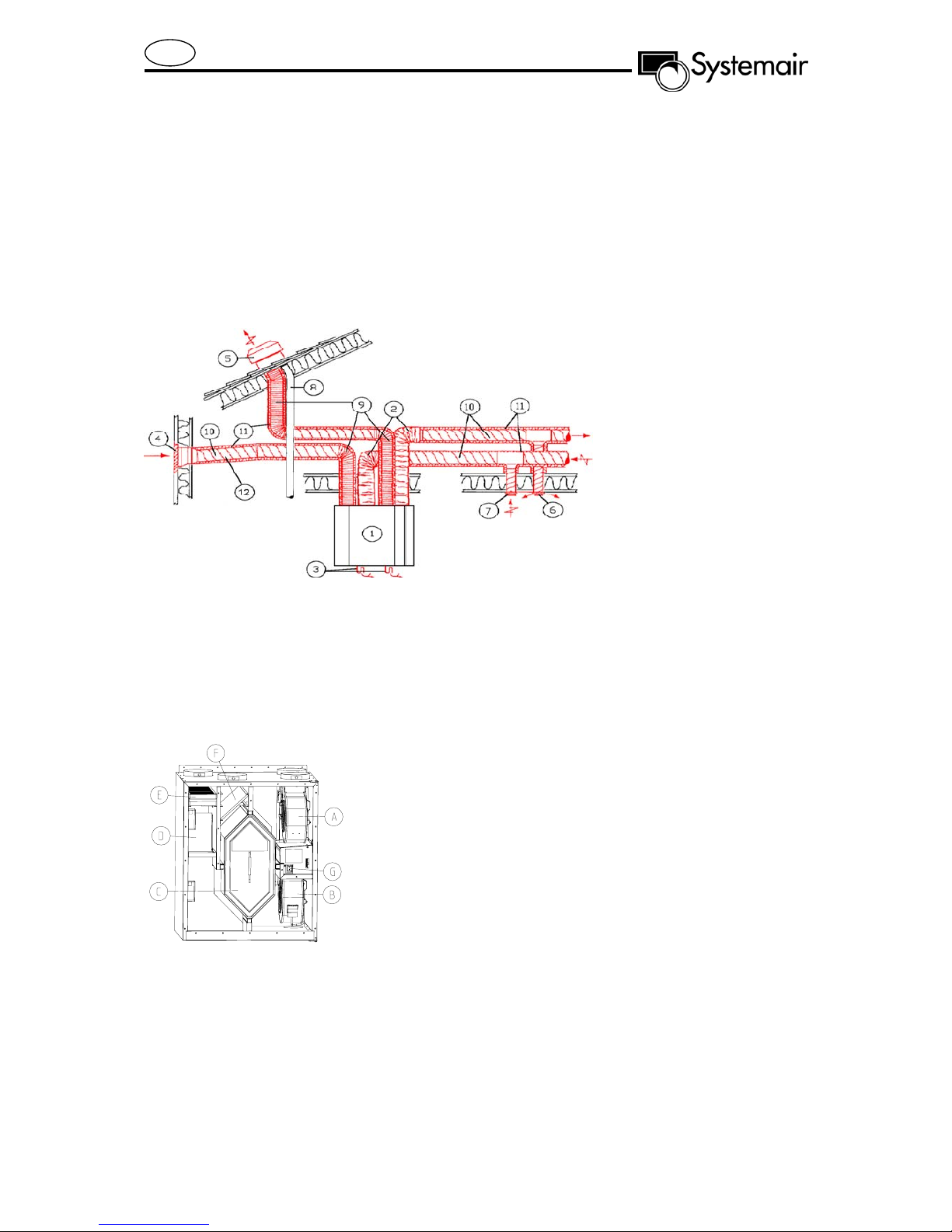

1.) Aggregat

2.) Ljuddämpare

3.) Frostfritt kondensavlopp med vattenlås

4.) Uteluftsintag

5.) Avluft

6.) Tilluftsdon

7.) Frånluftsdon

8.) Eventuell avloppsavluftning

9.) Flexibla aluminiumkanaler

10.) Spirokanaler

11.) Isolering

A

Tilluftsfläkt

B

Frånluftsfläkt

C

Värmeväxlare (motström)

D

Avfrostningsspjäll

E

Uteluftsfilter

F

Frånluftsfilter

G

Huvudströmbrytare

Fig. 1

GENERELLT (Fig. 1)

Systemair, VM är ett komplett ventilationsaggregat för tillförsel av filtrerad uteluft, samt
frånluft i motsvarande luftmängd.

Aggregatet är utfört med värmeväxlare och automatik för att kunna ventilera på ett säkert och
ekonomiskt sätt.

4

SE

OBS! Värmeväxlaren kan sommartid bytas ut mot ett sommarblock. Detta ger ökad

luftmängd, och kan ge en viss svalkande effekt.

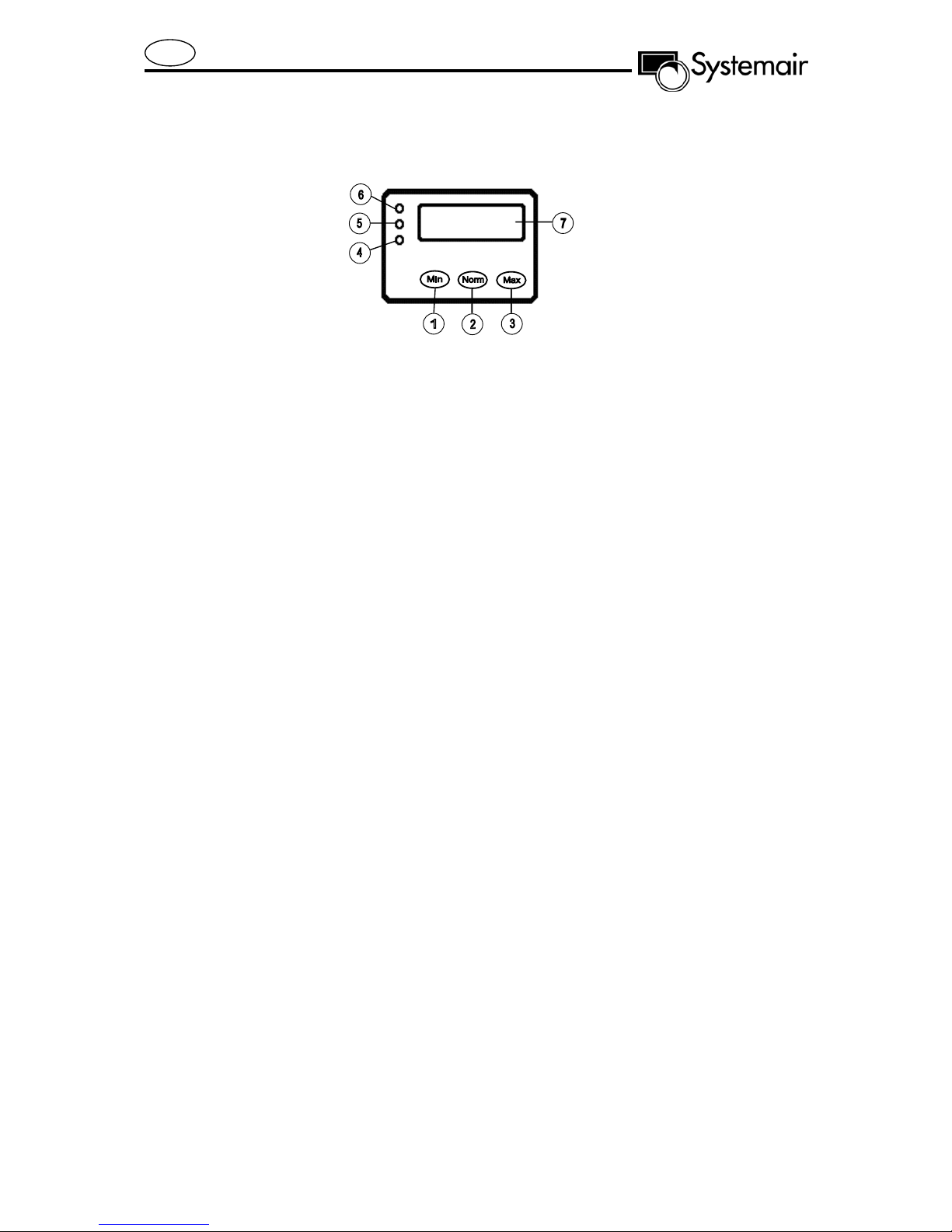

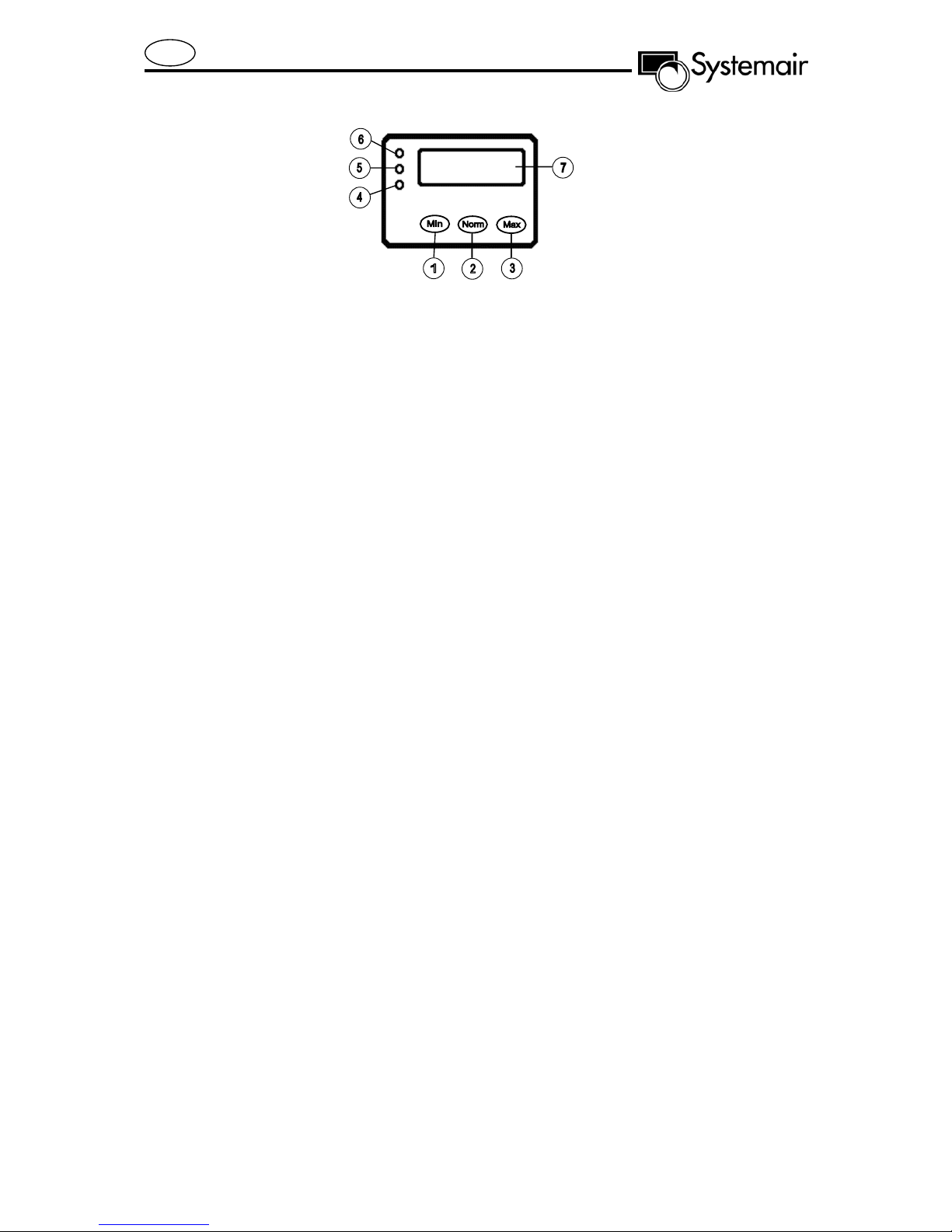

Fig. 2

REGLERING (FIG. 2)

Aggregatet styrs från inbyggd kontrollpanel, med följande funktioner:

- Omkopplare för luftmängd. Fläkthastigheten kan regleras i 3- steg genom att trycka på

knappar märkta min, norm eller max.

Luftmängd (fläkthastighet)
MIN. (1) Minimiventilation. Används när bostaden inte är i bruk.
NORM. (2) Normalventilation. Denna inställning skall normalt alltid användas. Inställningen

är anpassad för bostaden och justerad vid injustering/uppstart av
anläggningen.

MAX. (3) Forcerad ventilation. Används vid behov av extra stor luftväxling.

Indikeringslampor (Grön, Gul och Röd)

Vid uppstart lyser alla 3 dioderna samtidigt som aggregatet testar kontakten med motorer
och temperaturgivare.

Grön (4) Driftindikering.
Aggregatet är i drift.
Gul (5) Blinkande ljussignal, samtidigt som "Filter" visas i displayen:
Inställd drifttid mellan filterbyten är uppnådd. Ventilationsaggregatet kan

fortsätta användas, men effekten blir reducerad om inte filtren byts.

Gul (5) Fast ljussignal:
Avfrostning av aggregatet pågår. Automatisk återgång till normal drift efter att

avfrostningen är klar.

Röd (6) Blinkande ljussignal, samtidigt som "Motor error" visas i displayen:
Fel på motor(er).

Display (7)
Vid normalventilation (NORM) visas luftmängden i l/s (Q)

Vid minimiventilation (MIN) visas "Reduced Flow"

Vid forcerad ventilation (MAX) visas "Maximum flow).

Vid fel överstyr felmeddelandet driftssignalen i displayen.

5

SE

Aggregatet är anpassat för kontinuerlig drift, och skall bara stoppas vid service eller
inspektion.

1.)

VM

Drift- och

skötselanvisningar

2.)

3.)

4.)

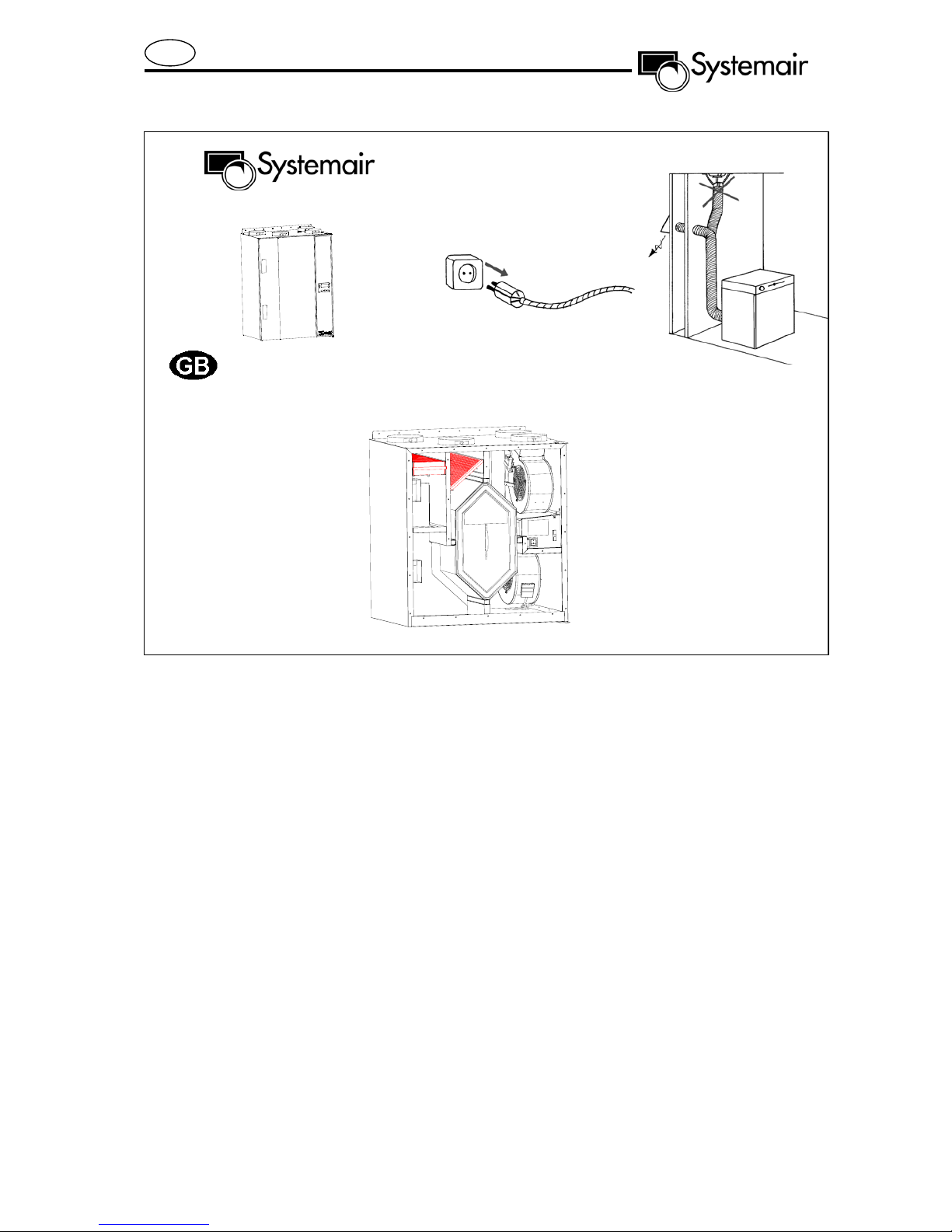

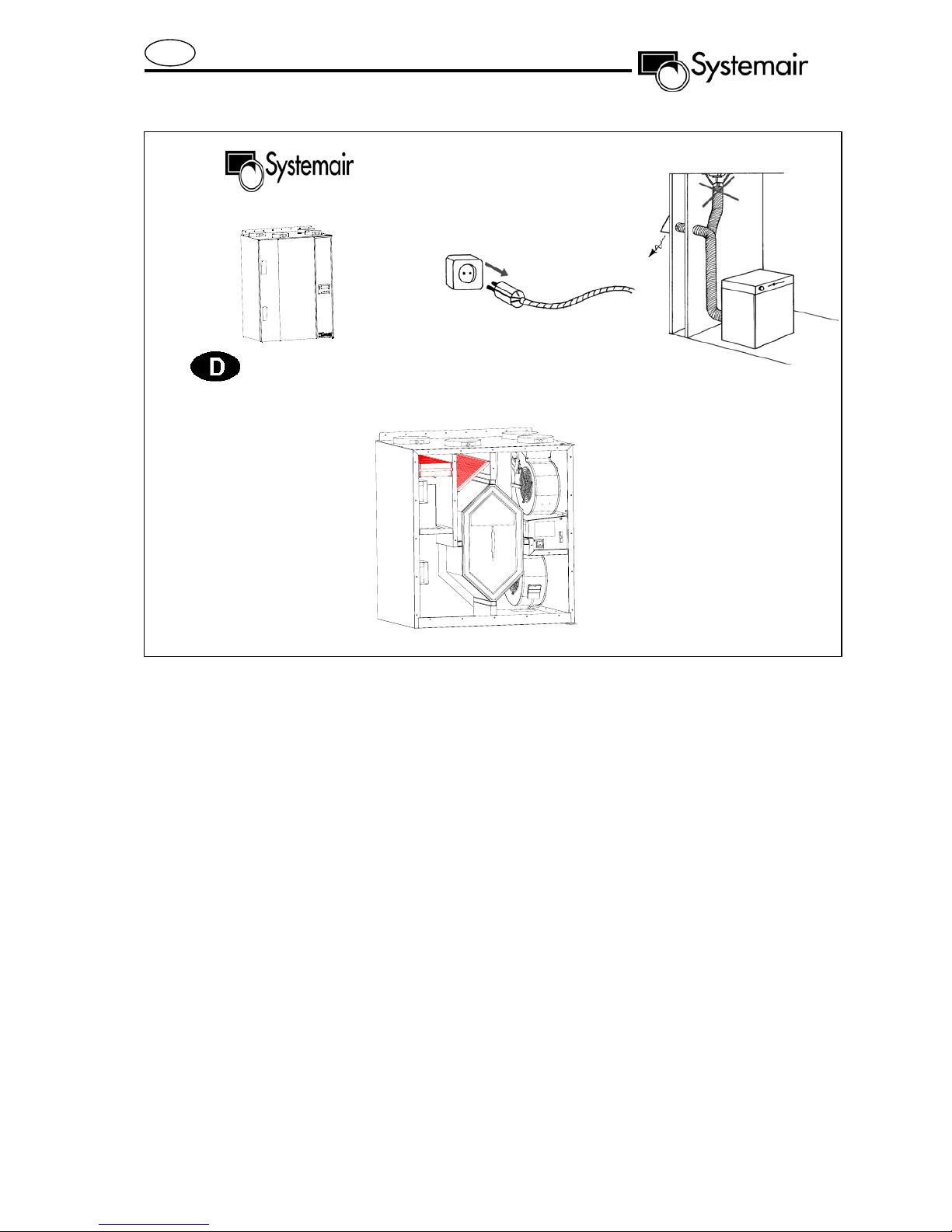

Fig.3

VARNING (FIG. 3)

För att undvika en elektrisk stöt, brand eller andra skador som kan uppstå på grund av
felaktigt användande eller behandling av aggregatet, är det viktigt att ta hänsyn till följande:

1. Anläggningen skall vara monterad enligt montageanvisningar.

2. Stickkontakten dras ur vid service och/eller inspektion av aggregatet.

3. Torktumlare skall ej anslutas till anläggningen.

4. Anläggningen får aldrig köras utan filter.

6

SE

1.)

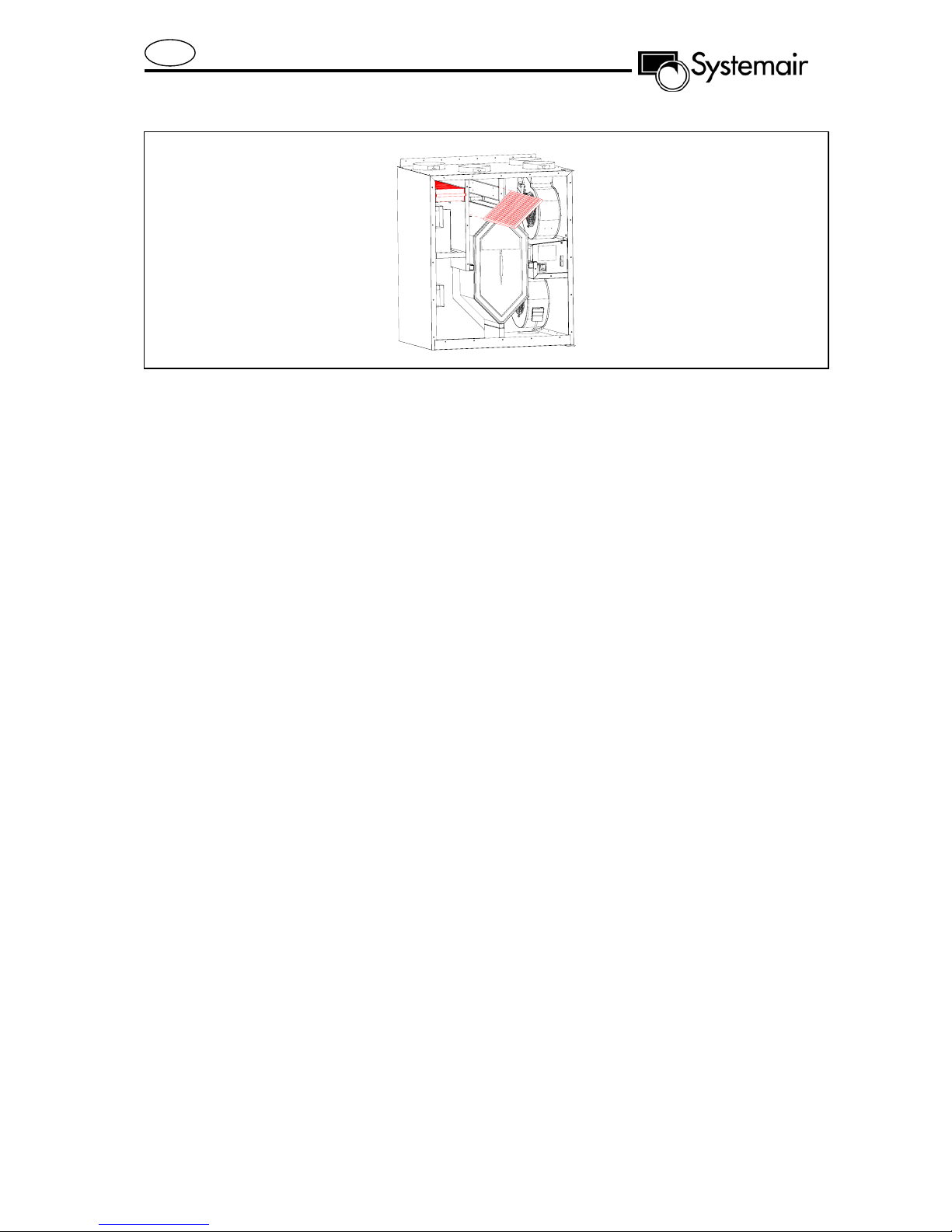

Fig.4

SKÖTSEL (FIG. 4 OCH 5)

Skötsel av VM-aggregatet utförs normalt 1 - 2 gånger per år. Förutom generell rengöring
består den av följande:
________________________________________

1. Byte av filter, tilluft och frånluft
(normalt 1-2 gånger per år).

Filtren finns i 2 varianter, kassett filter i papper och aluminium filter.
Kassett filtren är av engångstyp och kan inte rengöras. Vid behov av nytt filter, kontakta
närmaste återförsäljare.
Aluminium filtret kan rengöras med milt rengöringsmedel/vatten och återanvändas.

När inställd driftstid mellan filterbytena har gått ut, indikeras en gul blinkande lampsignal (5),
(fig.2) och summer ljuder samtidigt som texten ”filter” visas i displayen.
Tryck ”Norm” för att tysta summern.

Aggregatet kan fortsätta användas i drift, men med gradvis reducerat flöde tills byte sker.
För att byta filtren, öppna frontluckan och dra ut de förbrukade filtren (se fig. 4). Montera nya

filter och stäng frontluckan.

Återställning av tidsintervall

Efter att filtren har bytts, ska tidsintervallen mellan bytena nollställas. Detta görs på följande
sätt:
När inställd driftstid mellan filterbyterna har gått ut, indikeras en gul blinkande lampsignal,
och summer ljuder samtidigt som texten ”filter” visas i displayen.
Tryck ”Norm” för att tysta summern.

a) Tryck på Max-knappen ca 3 sekunder för att återställa filterlarmet. Vid nollställning står

det ”Reset to X mon”. (X är antal månader till nästa filterlarm)

Ändring av driftstid mellan filterbyte

Beroende på olika driftsförhållanden, kan man ändra intervallen för filterbyten.

Filterna ser rena ut:
Driftstiden kan förlängas ( Max 15 månader )

Filterna är mycket igensatta:
Driftstiden kan förkortas ( Min 6 månader )

7

SE

OBS! För att ändra tidsintervallen för filterbyte, se separat Montageanvisning

”uppstart och injustering” punkt 5.

_______________________________________

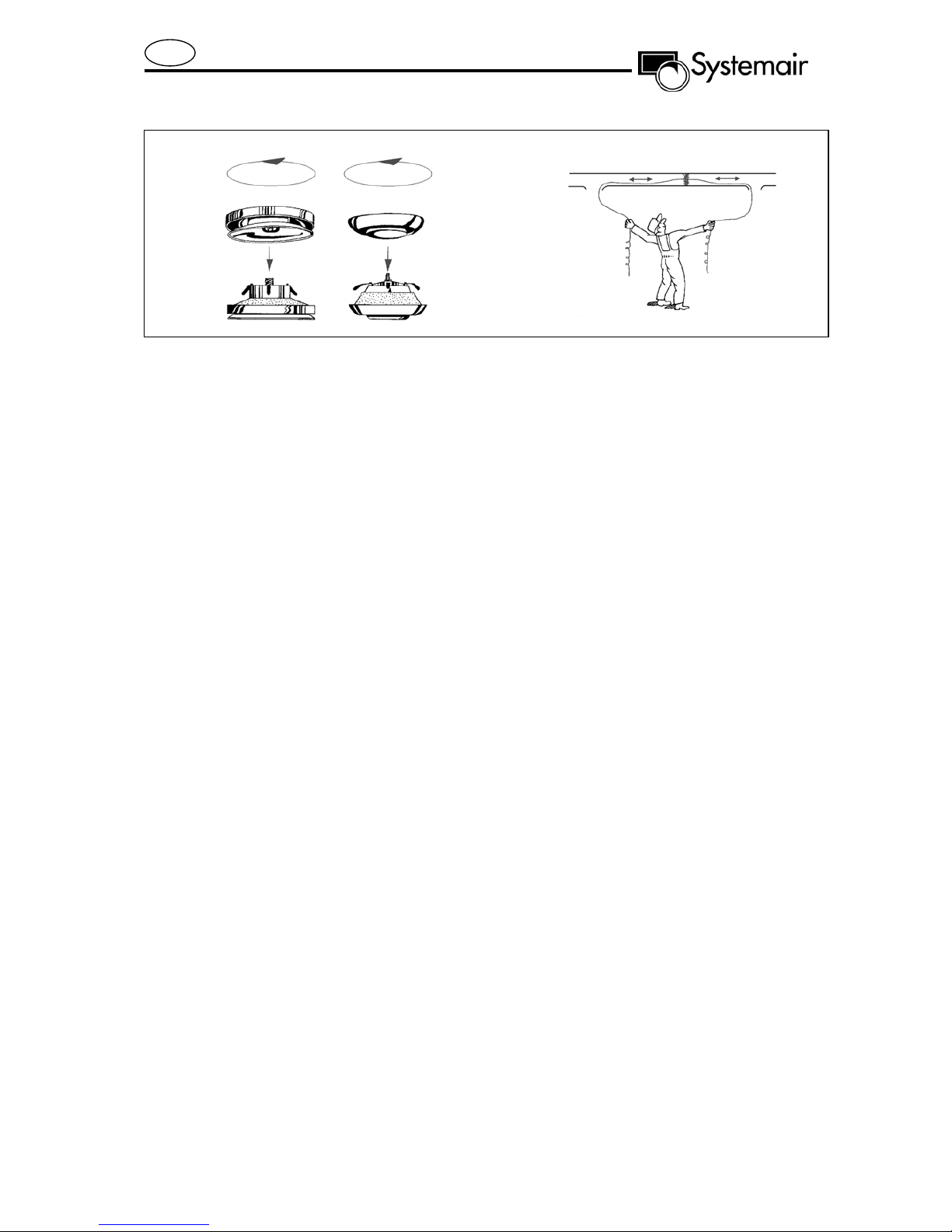

2. Rengöring av till- och frånluftsdon
(efter behov).

Rengör ett don i taget och återmontera det på sin ursprungliga plats. Ändra ej donets
inställning.

________________________________________

3. Kontroll av kanalsystem (vart 5. år)

Till- och frånluftskanalerna kan efter en längre tids användning, bli invändigt belagda med
damm och smuts. Vilket försämrar anläggningens kapacitet.

Kanalerna bör därför rengöras vid behov.
Plåtkanaler rengörs med en borste, milt rengöringsmedel och vatten genom öppningar för
ventiler eller rensluckor.

2.)

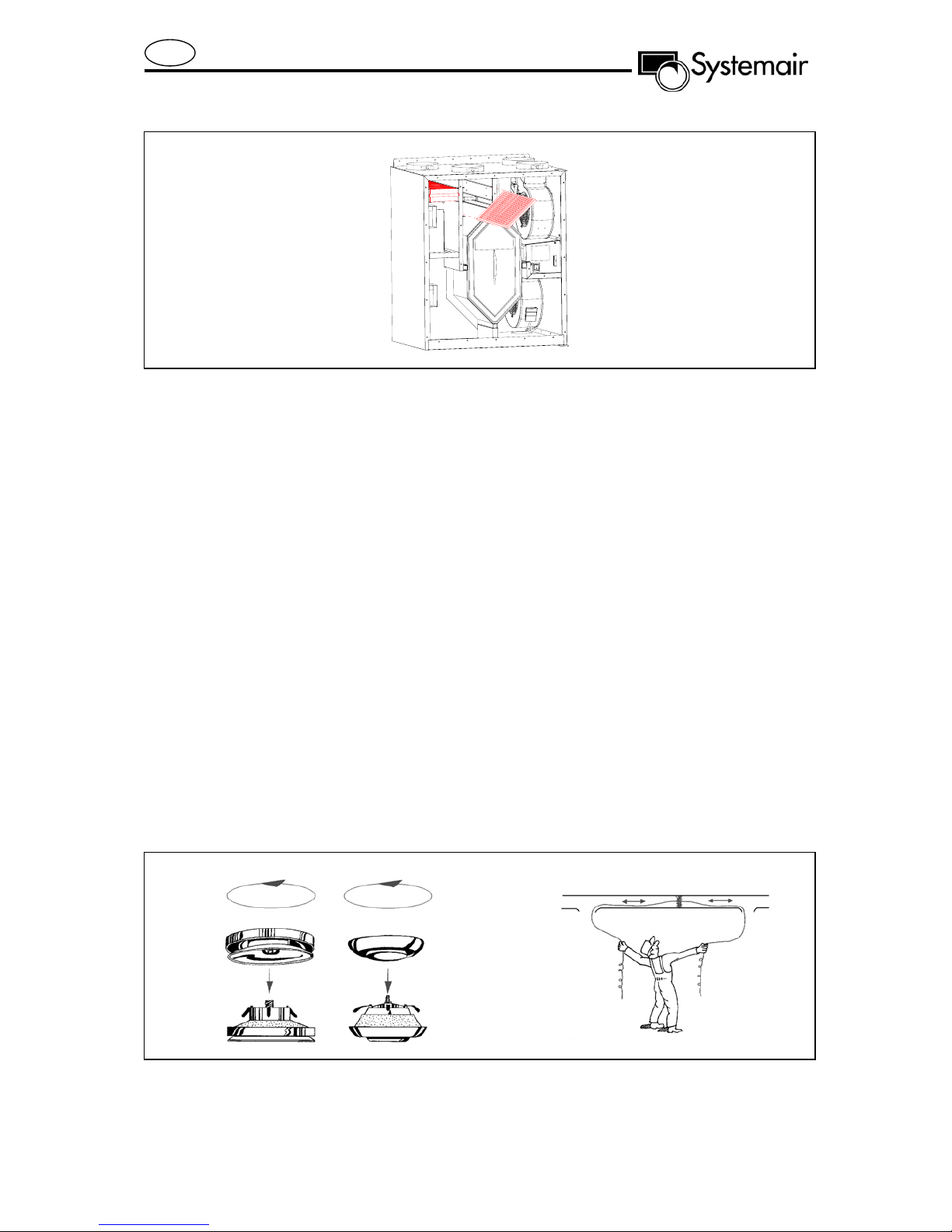

Fig.5

3.)
