DK
BRUGSANVISNING
Airline H-106 og R-114 med timer
2541-0640 og 2541-9640
SÅDAN ANVENDES EMHÆTTEN

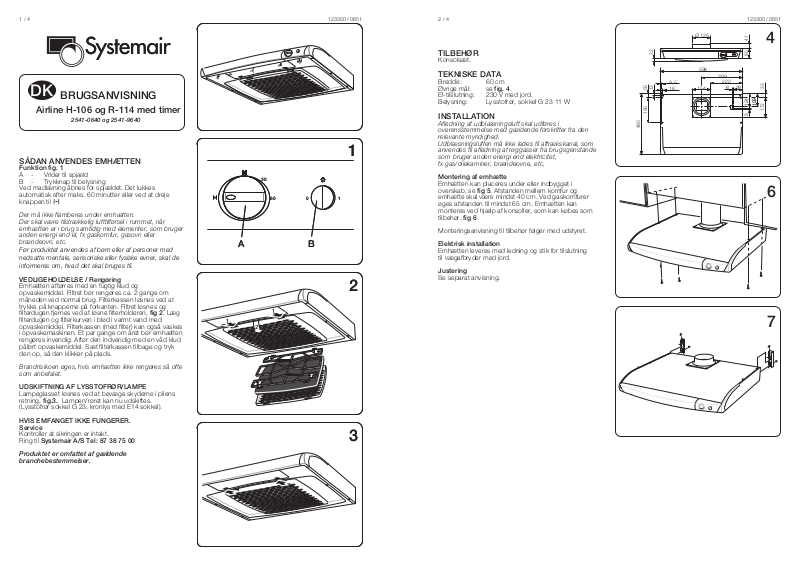

Funktion fig. 1
A - Vrider til spjæld
B - Trykknap til belysning
Ved madlavning åbnes for spjældet. Det lukkes
automatisk efter maks. 60 minutter eller ved at dreje
knappen til
Der må ikke flamberes under emhætten.
Der skal være tilstrækkelig lufttilførsel i rummet, når
emhætten er i brug samtidig med elementer, som bruger
anden energi end el, fx gaskomfur, gasovn eller
brændeovn, etc.
Før produktet anvendes af børn eller af personer med
nedsatte mentale, sensoriske eller fysiske evner, skal de
informeres om, hvad det skal bruges til.
VEDLIGEHOLDELSE / Rengøring
Emhætten aftørres med en fugtig klud og
opvaskemiddel. Filtret bør rengøres ca. 2 gange om
måneden ved normal brug. Filterkassen løsnes ved at
trykke på knapperne på forkanten. Filtret løsnes og
filterdugen fjernes ved at løsne filterholderen, fig 2. Læg
filterdugen og filterkurven i blød i varmt vand med
opvaskemiddel. Filterkassen (med filter) kan også vaskes
i opvaskemaskinen. Et par gange om året bør emhætten
rengøres invendig. Aftør den indvendig med en våd klud
påført opvaskemiddel. Sæt filterkassen tilbage og tryk
den op, så den klikker på plads.
1
1
30
30
60
60
A
A
1
1
2
0
0
B
B
1
1
2
2
Brandrisikoen øges, hvis emhætten ikke rengøres så ofte
som anbefalet.
UDSKIFTNING AF LYSSTOFRØR/LAMPE
Lampeglasset løsnes ved at bevæge skyderne i pilens
retning, fig.3. Lampen/røret kan nu udskiftes.
(Lysstofrør sokkel G 23, kronlys med E14 sokkel).
HVIS EMFANGET IKKE FUNGERER.
Service
Kontroller at sikringen er intakt.
Ring til Systemair A/S Tel: 87 38 75 00
Produktet er omfattet af gældende
branchebestemmelser.
3
3
2 / 4
123300 / 0651
125
Ø
4
TILBEHØR
Konsolsæt.
TEKNISKE DATA
Bredde: 60 cm
Øvrige mål: se fig. 4.
El-tilslutning: 230 V med jord.
Belysning: Lysstofrør, sokkel G 23 11 W
INSTALLATION
Afledning af udblæsningsluft skal udføres i
overensstemmelse med gældende forskrifter fra den
relevante myndighed.
Udblæsningsluften må ikke ledes til aftrækskanal, som
anvendes til afledning af røggasser fra brugsgenstande
som bruger anden energi end elektricitet,
fx gas/oliekaminer, brændeovne, etc.
Montering af emhætte
Emhætten kan placeres under eller indbygget i
overskab, se fig 5. Afstanden mellem komfur og
emhætte skal være mindst 40 cm. Ved gaskomfurer
øges afstanden til mindst 65 cm. Emhætten kan
monteres ved hjælp af konsoller, som kan købes som
tilbehør, fig 6.
Monteringsanvisning til tilbehør følger med udstyret.
Elektrisk installation
Emhætten leveres med ledning og stik for tilslutning
til vægafbryder med jord.
Justering
Se separat anvisning.
80 41
598
299
50
190
480
9,5
13 22
16
154
222
8 29
33
124
109
109
172
9
6
2
3
5
4
7
2
3
5
4
