Préambule
Bienvenue dans la communauté des Syriders ! Votre SYS’Alti est un instrument extra light qui
possède les technologies les plus récentes. Il va vous permettre d’améliorer et de suivre votre
performance en vol. Vous pourrez également constituer un carnet de vol en ligne unique et très
détaillé. Votre pratique du parapente va prendre une toute autre dimension en compagnie d’un
SYS’Alti !
En tant que membre de la communauté, vous allez être acteur de l’évolution et de
l’amélioration permanente du produit. La panoplie de capteurs innovants inclus dans le SYS’Alti laisse
envisager le développement de nouvelles fonctions futures... Nous vous incitons donc à nous faire
part de vos suggestions pour votre plus grande satisfaction.
Toute l’équipe Syride vous souhaite de magnifiques vols…
Page 3
1
Table des matières
I. Installer le logiciel de communication Syride ........................................ 2
II. Positionner l’instrument en vol ............................................................. 3
III. Recharger la batterie ............................................................................. 4
IV. Configurer les options ........................................................................... 5
V. Configurer les options avancées ............................................................ 7
VI. Personnaliser l’affichage ....................................................................... 8
VII. Les écrans de vol.................................................................................... 9
VIII. Réglage de l’altimètre et detection du vol ........................................... 10
IX. Visualiser et supprimer un vol ............................................................. 11
X. Messages d’alerte et réinitialisation .................................................... 12
XI. Transférer ses données de vol ............................................................. 13
XII. Paramètres de fonctionnement ........................................................... 15
XIII. Conseils pratiques d’utilisation............................................................ 16
FR
Page 4
2
I. Installer le logiciel de communication Syride
1. Télécharger la dernière version du
logiciel de communication en vous
rendant à cette adresse internet :
http://www.syride.com/fr/logiciel
2. Suivez les instructions afin de l’installer
sur votre PC Windows / Linux ou Mac
Os.
3. Une icône se trouve dans votre barre
des tâches pour détecter la connexion
du SYS’Alti sur un port USB.
4. Le logiciel démarrera automatiquement
avec votre système d’exploitation.
10:39
Page 5
3
II. Positionner l’instrument en vol

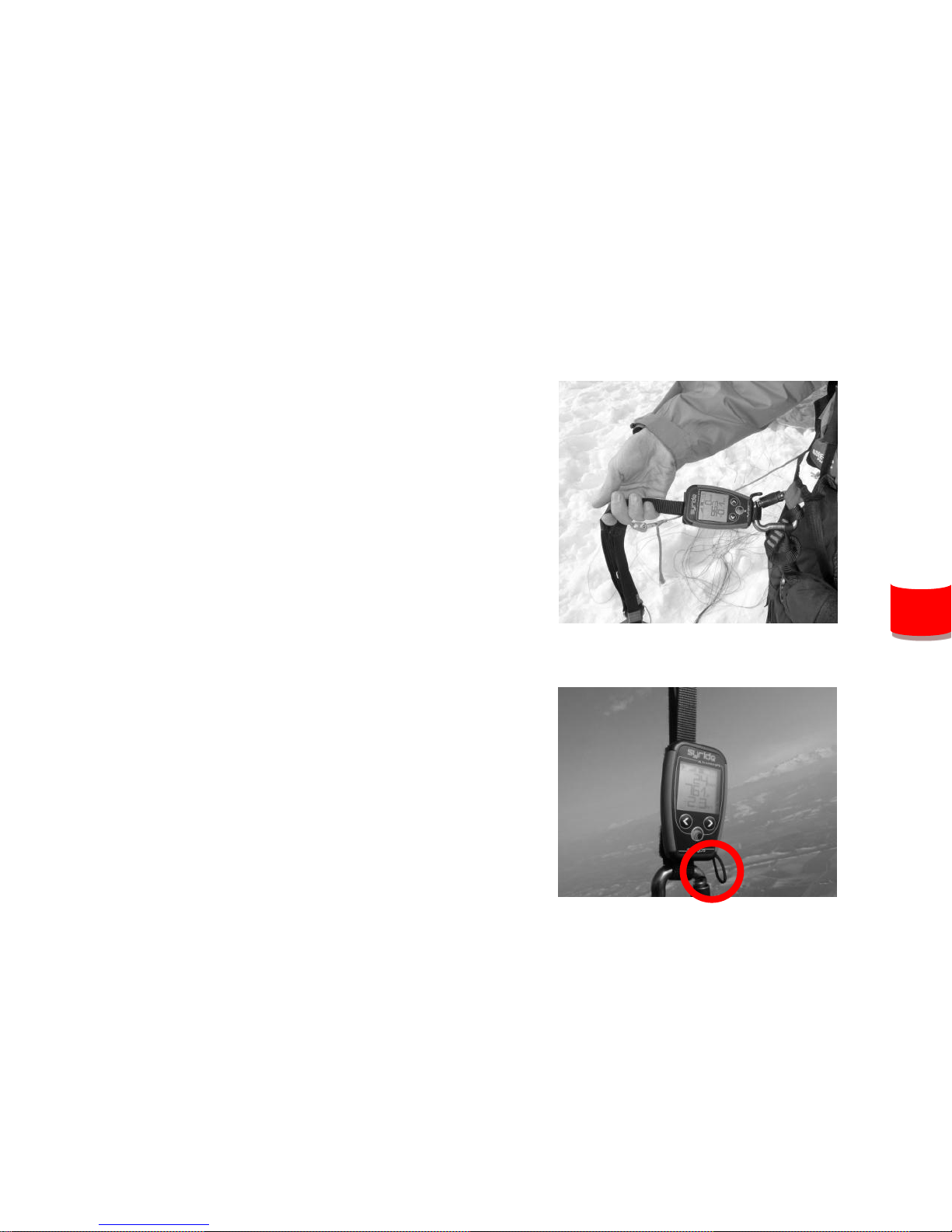

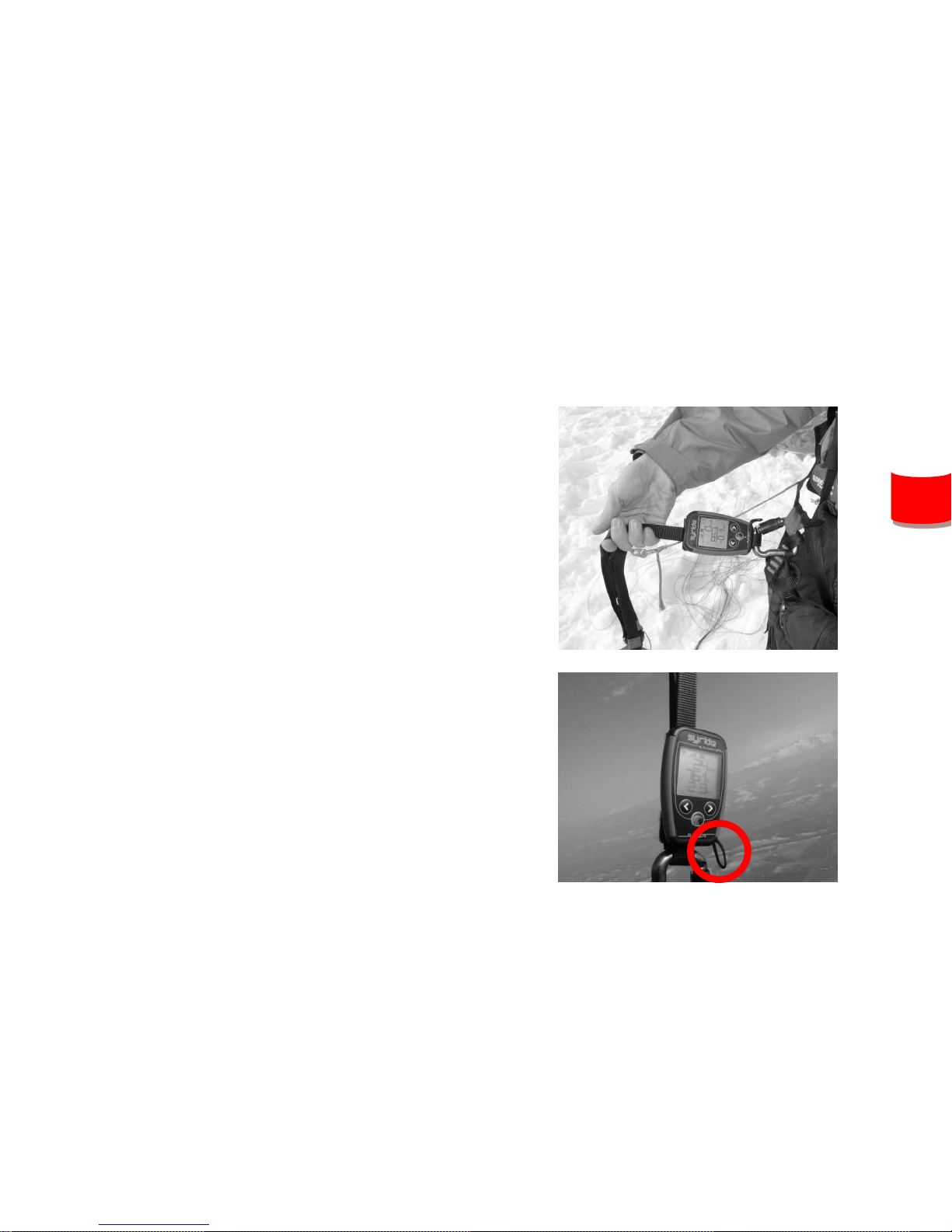

1. Syride suggère de positionner votre
SYS’Alti sur l’élèvateur de votre voile.
Les 2 bracelets velcros lui permettent
de s’adapter à n’importe quel élèvateur.
Prenez soins de ne pas « enfermer »
votre cordelette ou poulie
d’accelerateur. Cette position du
SYS’Alti rend sa manipulation possible
en vol sans lâcher les commandes.
Nous vous recommandons
d’intercaler entre le velcro et votre
élèvateur une protection pour éviter
le peluchage de celui-ci.
2. Les velcros permettent également de le
positionner sur un cockpit, en cuissarde
(avec rallonge) ou au poignet.
3. Vous pouvez si vous le souhaitez
sécuriser le SYS’Alti en utilisant la
dragonne prévue à cet effet.
FR
Page 6
4

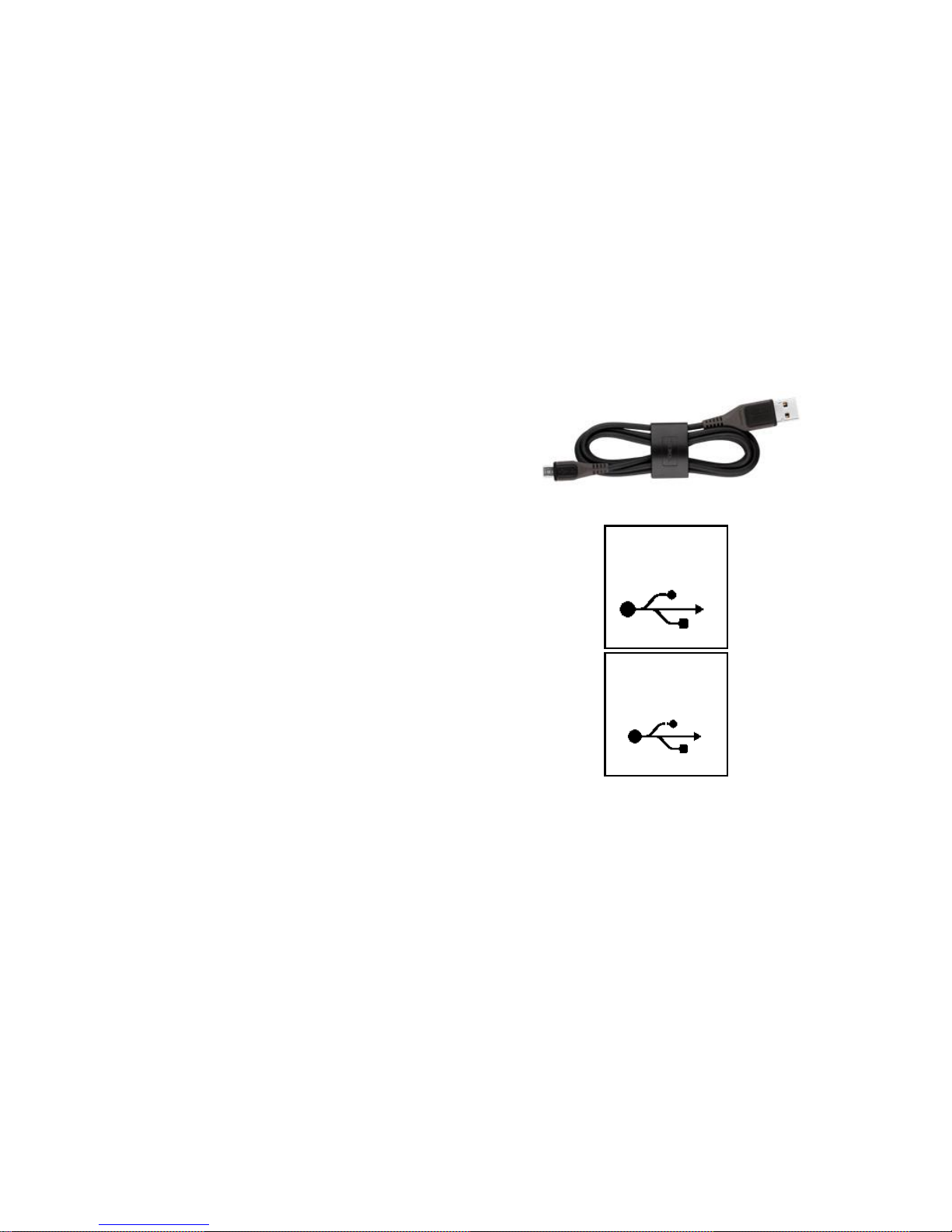

III. Recharger la batterie

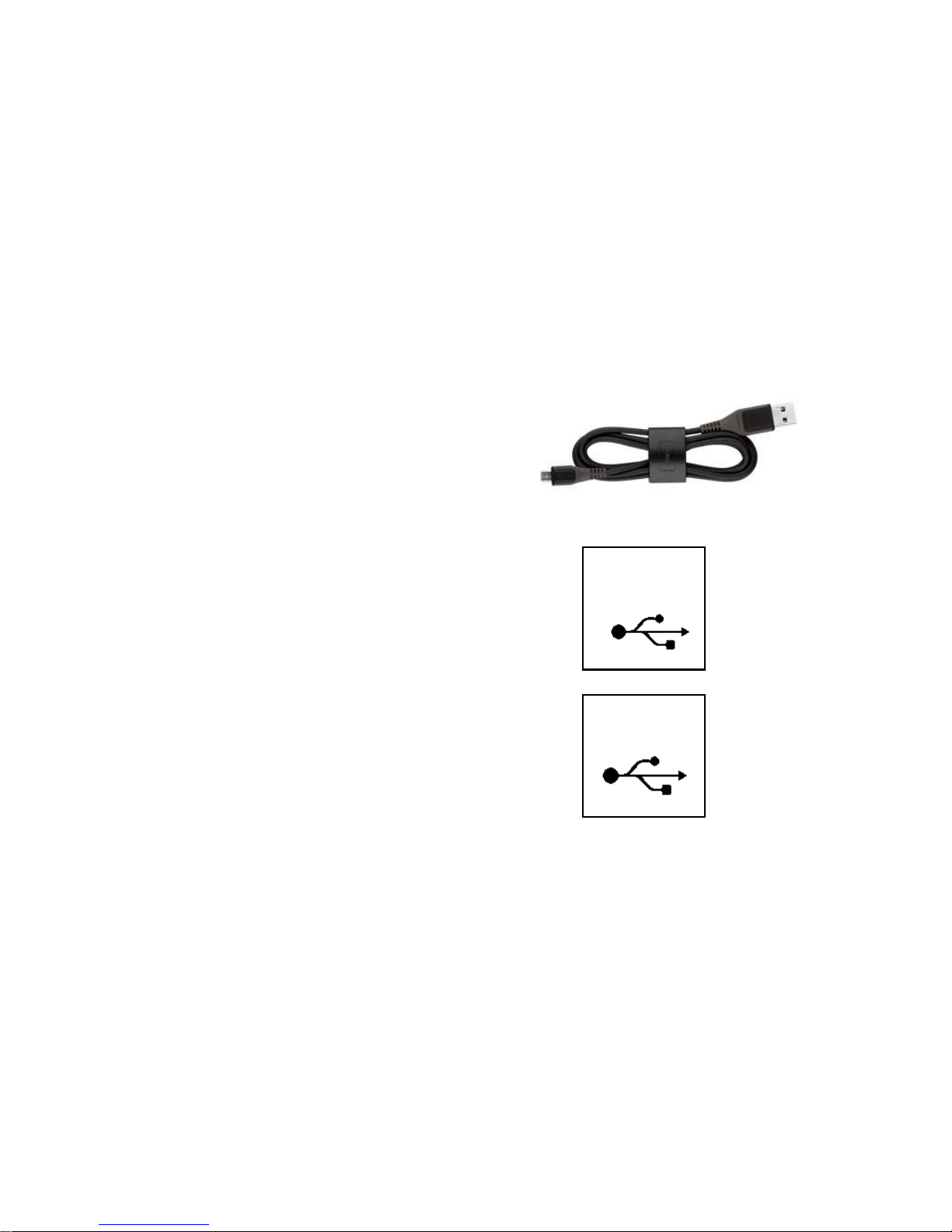

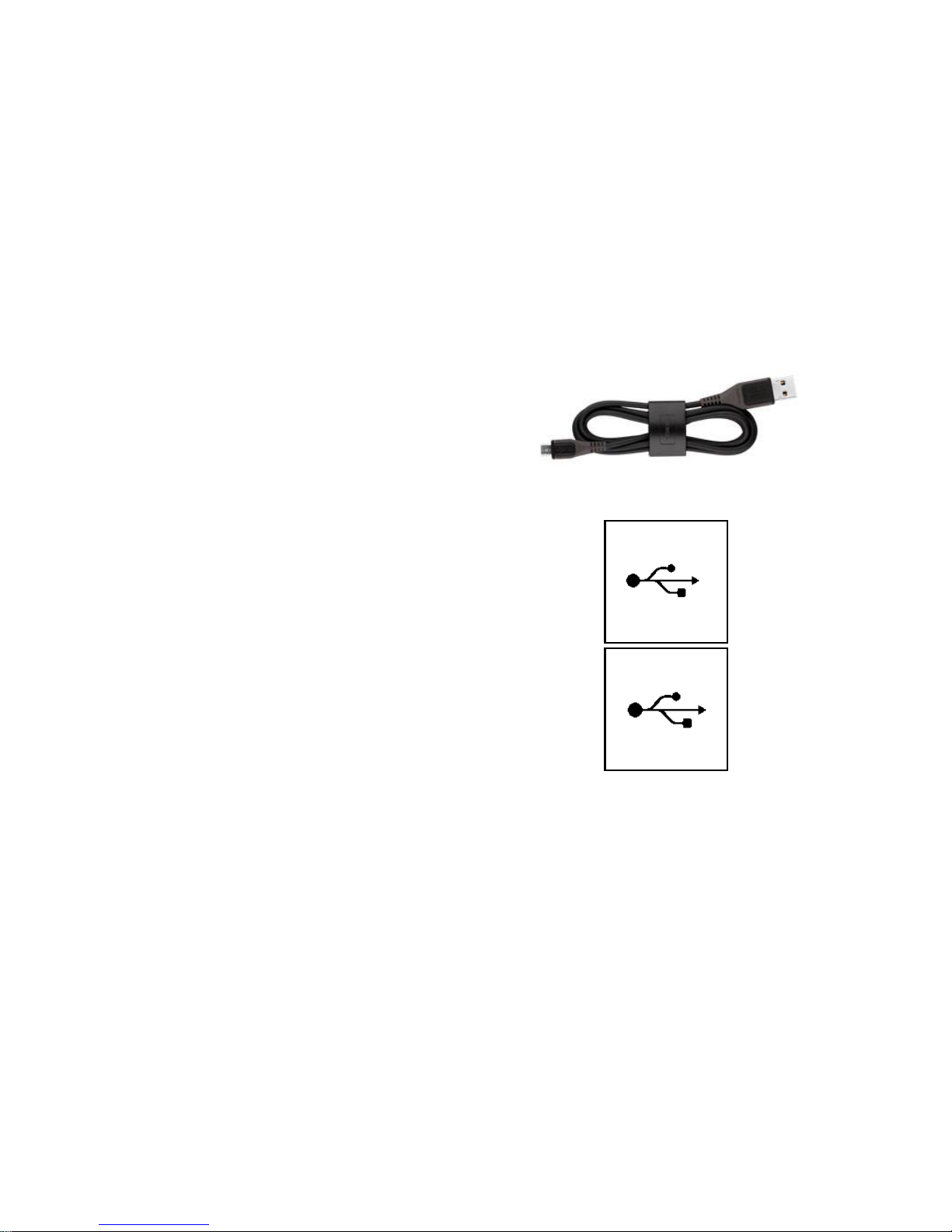

1. Il suffit de brancher la prise mini USB
de votre SYS’Alti sur une prise USB
d’ordinateur.
2. Vous pouvez consulter l’état de charge
directement sur l’écran de votre SYS
ALTI. La charge complète dure environ
2 heures.
3. Lorsque votre batterie est pleine
l’indication « Batterie chargée »
s’affiche.
4. Déconnecter l’instrument pour
interrompre sa charge. La batterie LI-
ION n’a pas d’effet mémoire.
Chargement
en cours 95%…
Batterie
chargée
Connexion USB
Connexion USB
Page 7
5

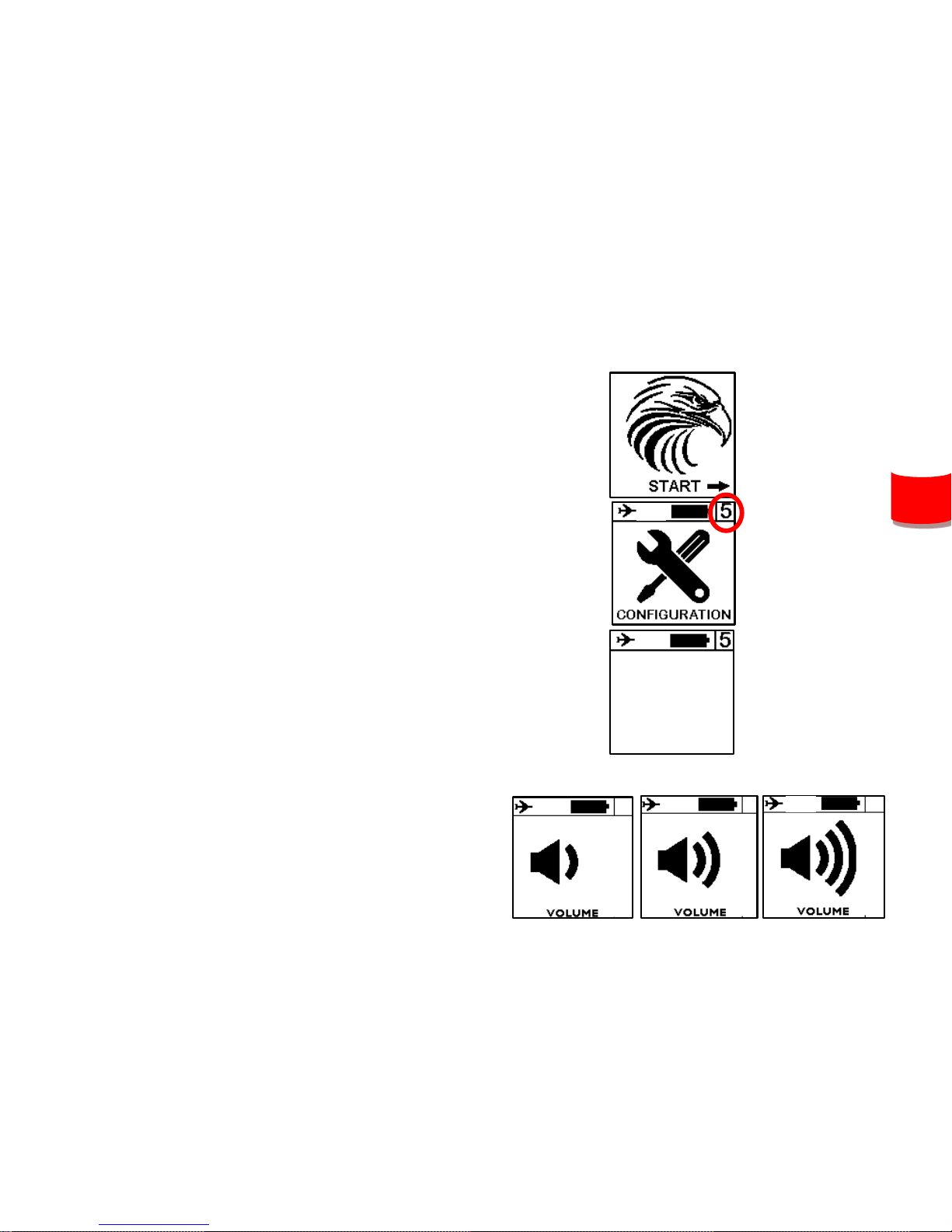

IV. Configurer les options

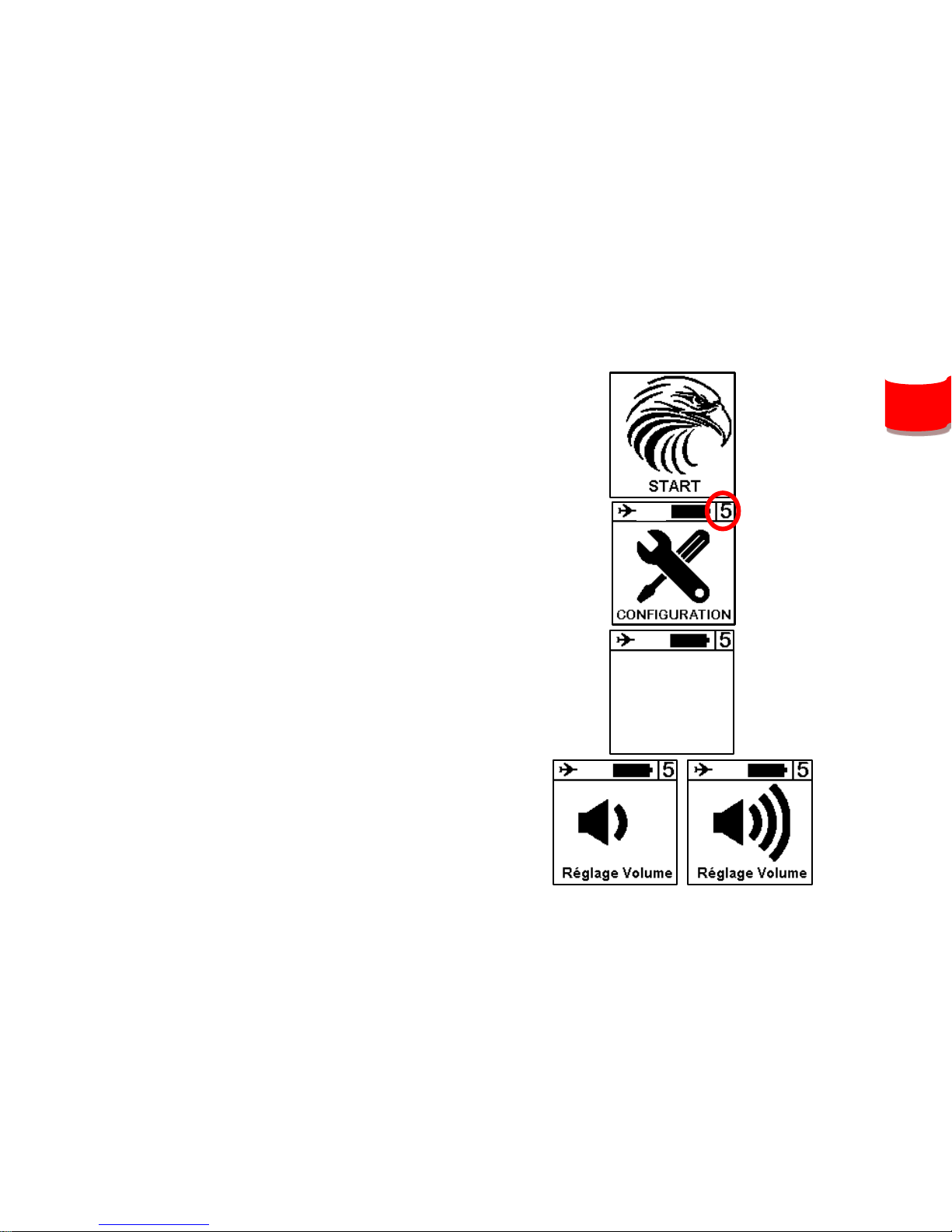

1. Appuyez sur la touche centrale et sur la
flèche de droite pour accéder a l’écran
principal de vol.
2. Allez sur l’écran n°5 avec les flèches du
clavier et appuyez sur la touche
centrale. Le numéro d’écran se trouve
en haut à droite.
3. Le premier écran du menu onfiguration
vous permet d’obtenir les informations
du système.
4. L’écran suivant vous permet de régler
le volume sonore de l’instrument.
22°c
22°c
22°c
22°c
FR
SYS’Alti
Battery : 100%
Memory : 52%
Version : 1.15
S/N : 20142013
Page 8
6

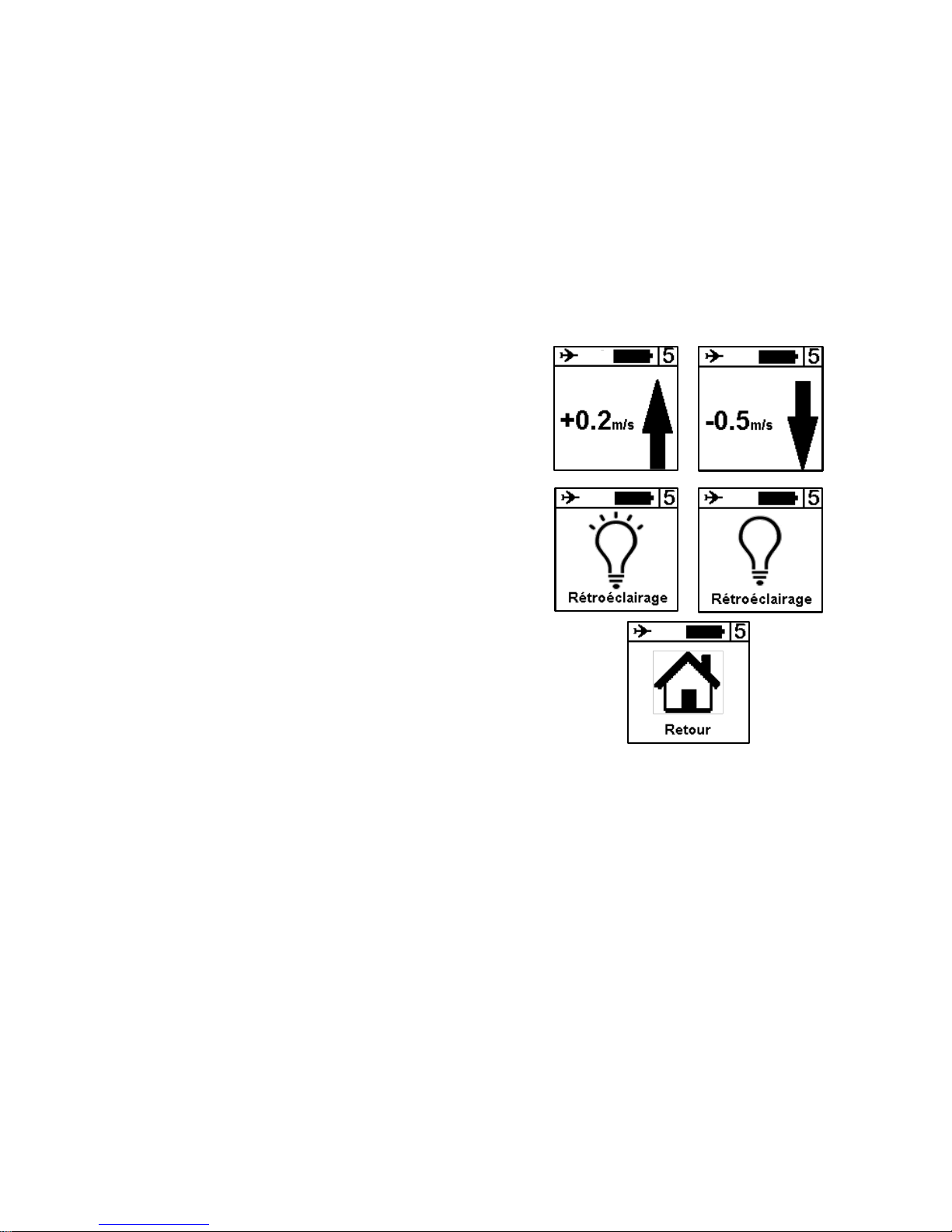

5. Les 2 écrans suivants vous permettent
de régler les seuils de déclenchement
du vario à la montée et à la descente.
6. L’écran suivant vous permet d’activer
ou de désactiver le rétroéclairage de
l’écran. Attention l’allumage du
rétroéclairage consomme beaucoup
d’énergie et réduit l’autonomie du
SYS’Alti !
7. Le dernier écran vous fait revenir a
l’écran de vol N°1.
22°c
22°c
22°c
22°c
22°c
Page 9
7
V. Configurer les options avancées
En branchant votre SYS’Alti sur un ordinateur possédant le logiciel de communication
Syride, vous accéderez à un menu d’options avancées qui vous permet :
- De modifier le temps de filtrage (intégration) du vario.
- De modifier le seuil de déclenchement de l’alarme sonore en lien avec le gmètre
- D’activer la fonction « zerotage »
- De choisir les unités et la langue de votre instrument…

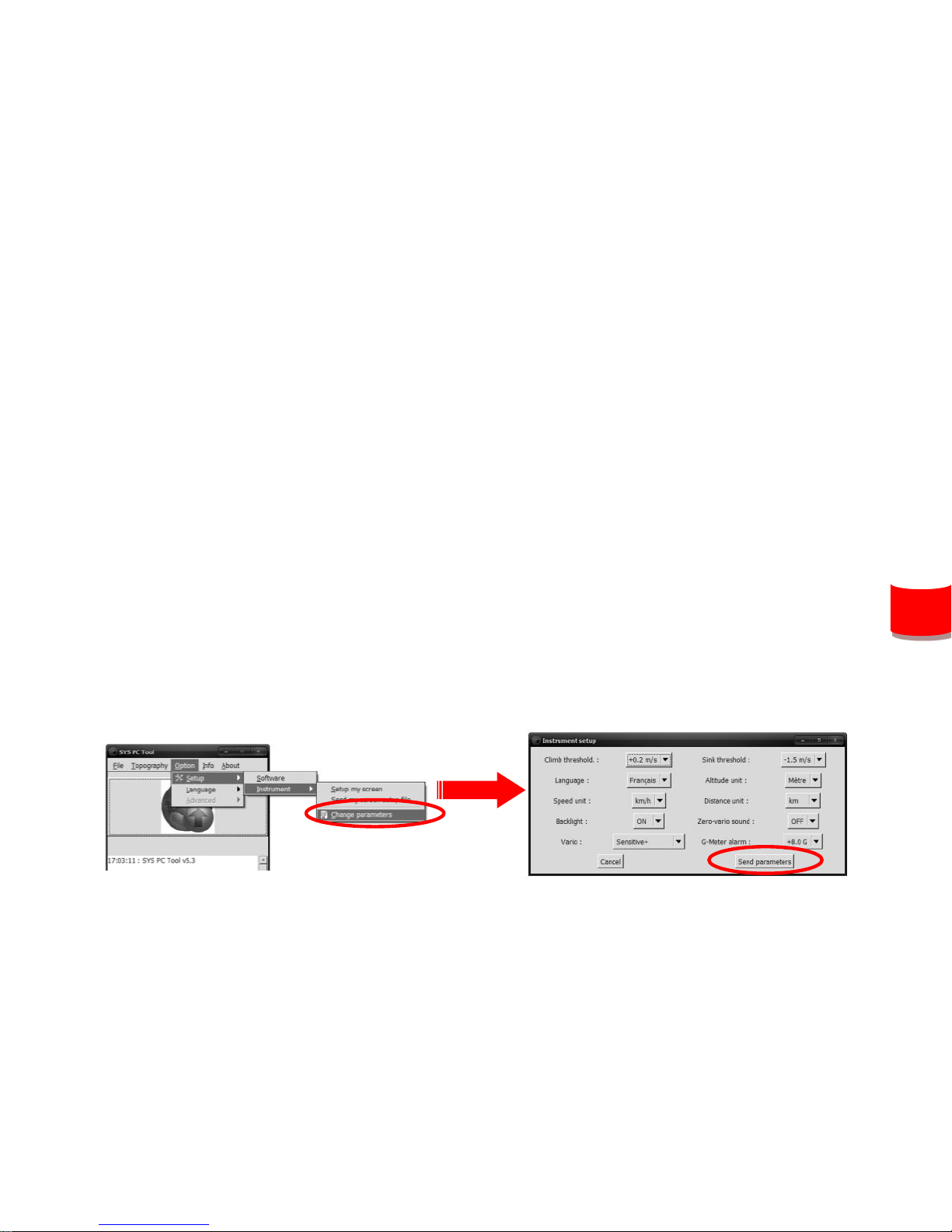

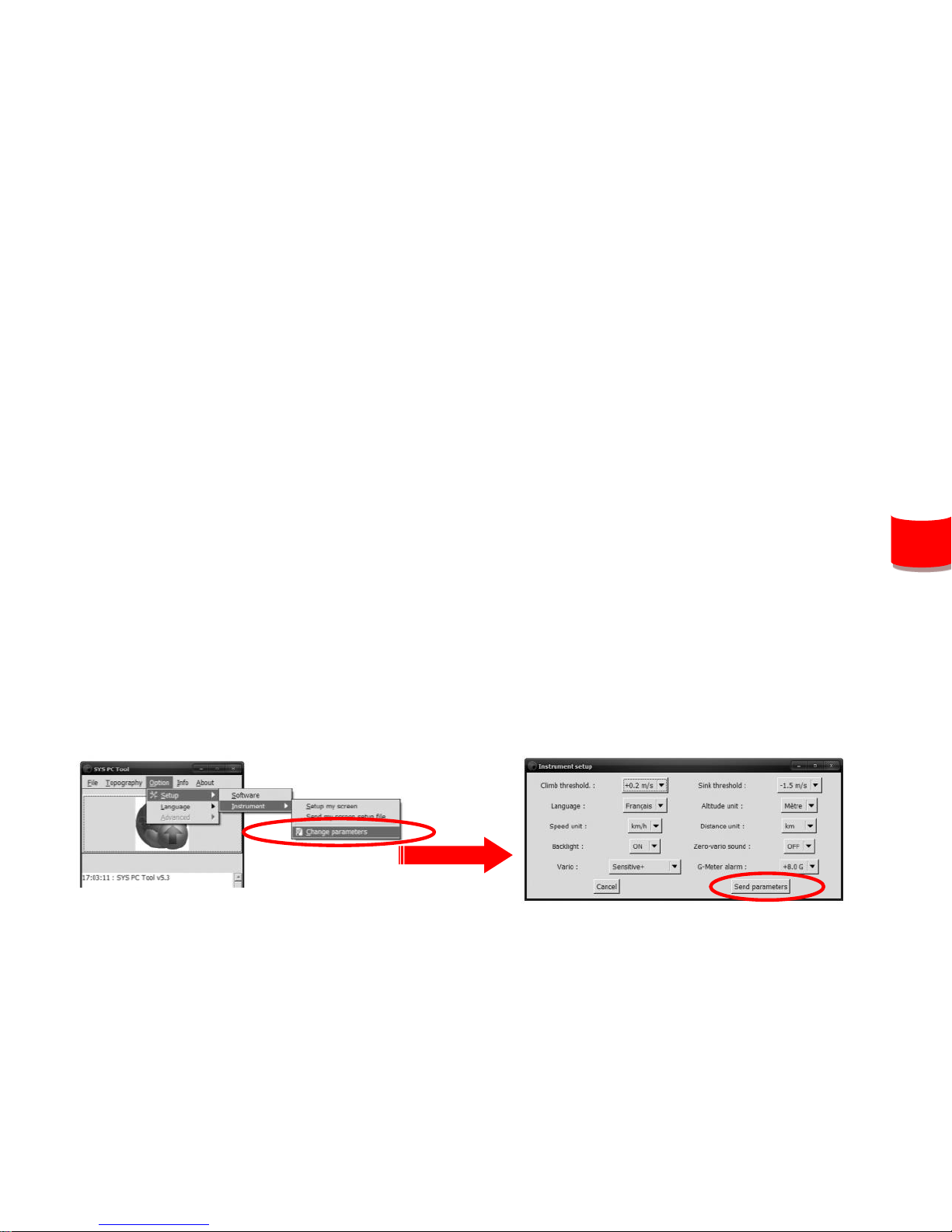

Pour y acceder :

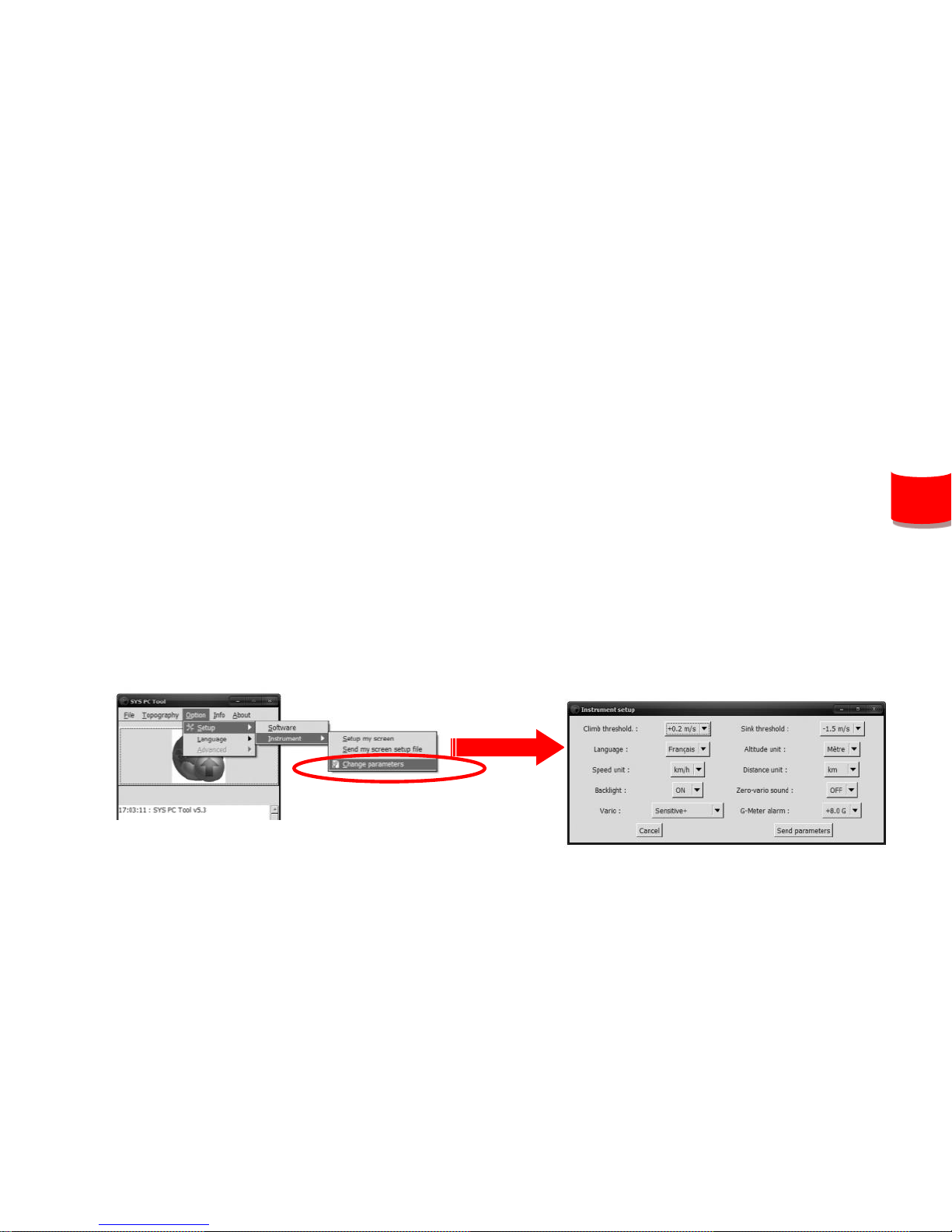

1) Allumez et branchez votre SYS’Alti sur le port USB de l’ordinateur.

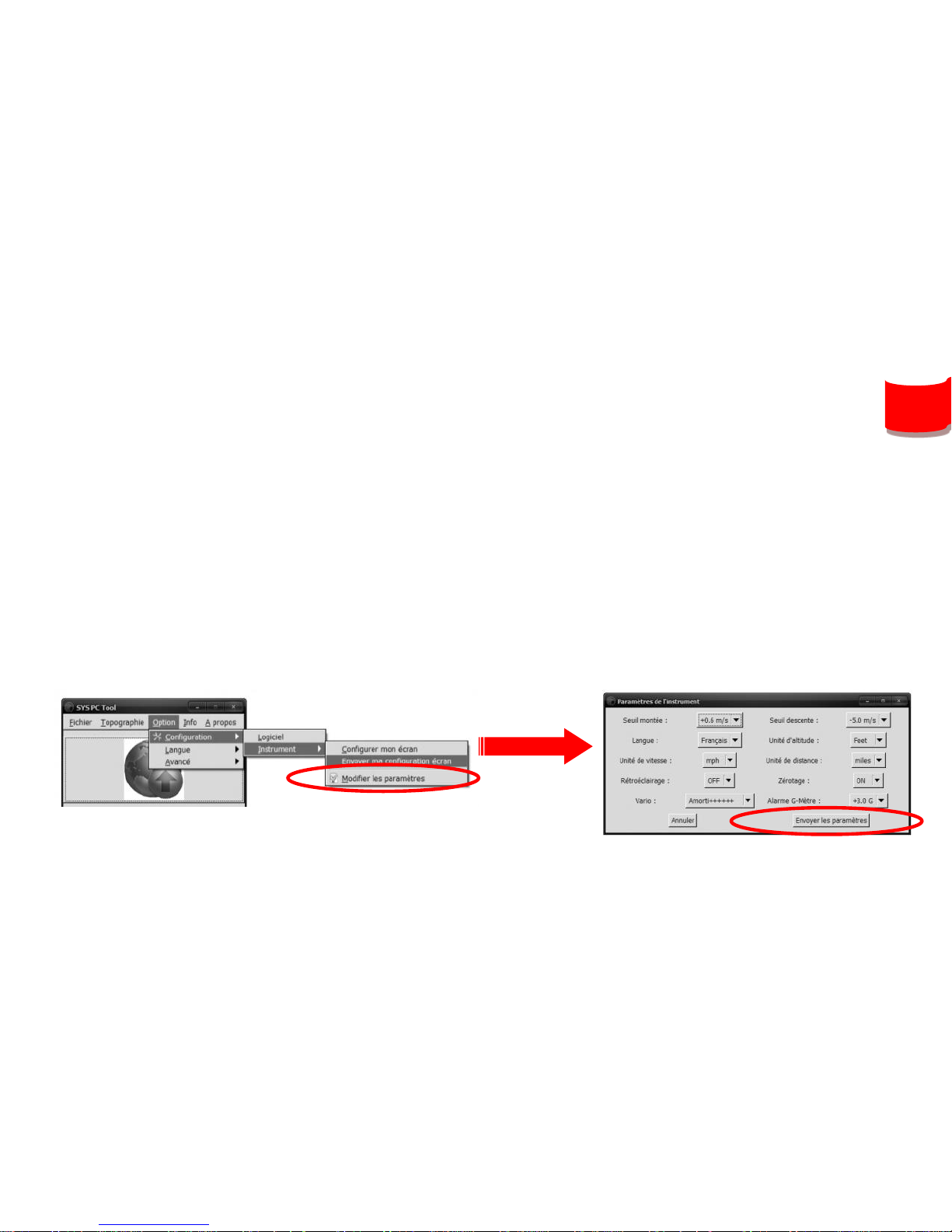

2) Sur le logiciel Sys Pc Tool allez dans Option puis Configuration puis Instrument et
cliquez sur Modifier les paramètres.
3) Modifiez les options que vous désirez.
4) Cliquez sur Envoyer les paramètres.
FR
Page 10
8
VI. Personnaliser l’affichage
Avec le SYS’ALTI, vous pouvez personaliser l’affichage des écrans 1 et 2 à l’infini !
Selectionnez les informations que vous souhaitez afficher, leurs emplacements, la taille
d’affichage et leurs unités en toute simplicité !
Pour configurer votre écran :
1) Allez sur cette page : http://www.syride.com/fr/ssctool/Alti
2) Configurez vos écrans en choisissant taille et unités désirées. Pour ce faire, faites
simplement glisser les informations que vous souhaitez visualiser sur les deux écrans de
vol.
3) Téléchargez le fichier de configuration sur votre ordinateur.
4) Allumez et branchez votre SYS’ALTI sur le port USB de votre ordinateur.

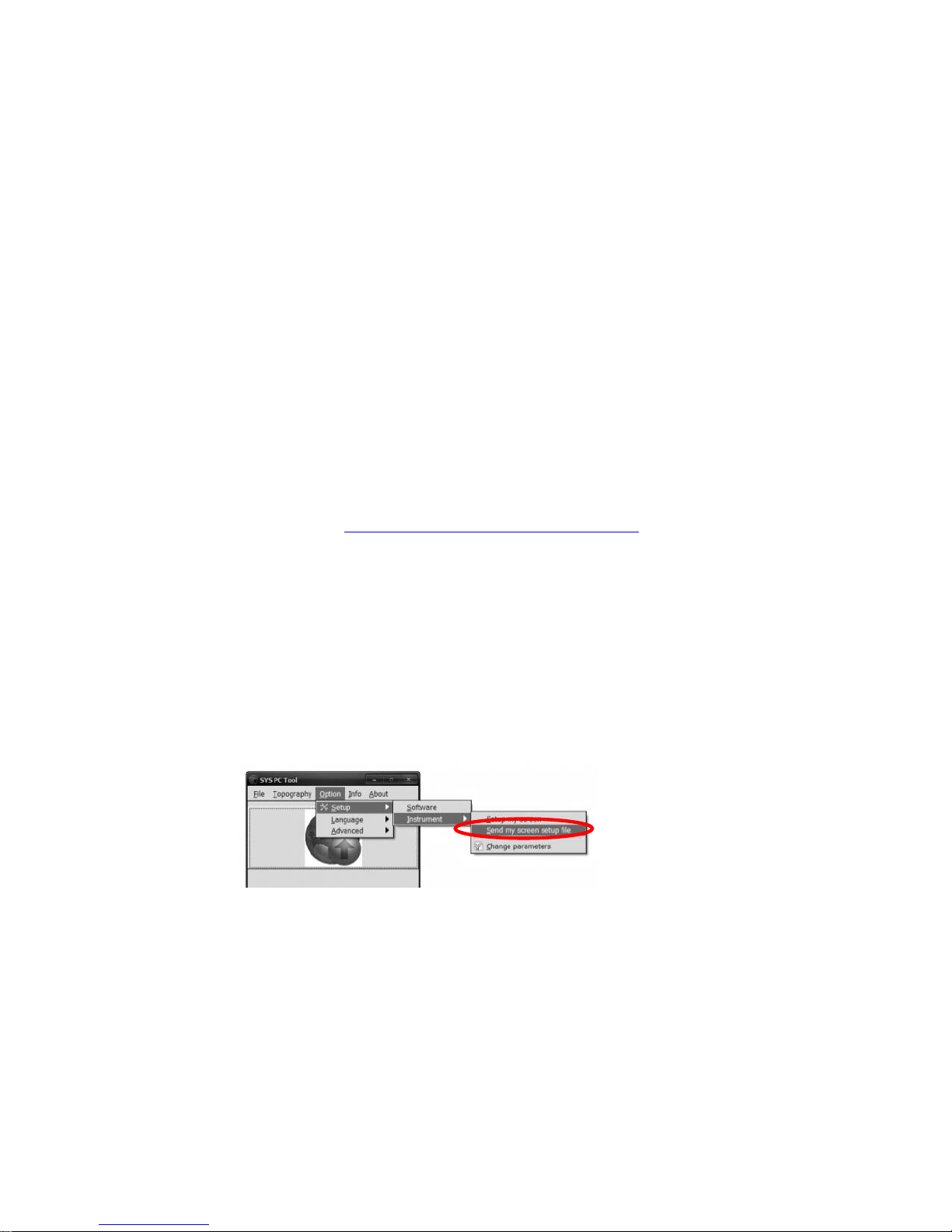

5) Sur le logiciel Sys Pc Tool allez dans Option puis Configuration puis Instrument et
cliquez sur Envoyer ma configuration écran.
6) Selectionnez le fichier de configuration que vous avez précédemment téléchargé.
Nhésitez pas à partager ou à créer une bibliothèque de configurations selon vos besoins.
Page 11
9
VII. Les écrans de vol
1. Les écrans 1 et 2 permettent d’afficher
les informations de vol que vous
souhaitez.
2. Un clic central lorsque vous êtes sur
l’écran 1 ou 2 coupe le son. Il permet
de voler en silence et de se concentrer
lors d’une transition / d’un atterrissage
ou en cas de turbulences.
3. L’écran 3 vous indique les
performances de votre vol en cours:
Altitude mini / maxi, vario mini / maxi.
Un clic central sur l’écran 3 permet
également de régler l’altimètre.
22°c
22°c
22°c
22°c
22°c
FR
Page 12
10
VIII. Réglage de l’altimètre et detection du vol
1. Le petit avion en haut vous indique que
vous êtes en phase de vol (detection
par la variation d’altitude) et que votre
temps de vol a débuté.
2. Pour régler l’altimètre, allez sur l’écran
N°3 et appuyez sur le bouton central.
Utilisez ensuite les flèches de droite et
de gauche pour vous déplacer sur les
chiffres et utiliser le bouton cental pour
caler votre altitude.
Validez en appuyant avec le bouton
central sur le « m » de mètre.
22°c
22°c
22°c
Page 13
11
IX. Visualiser et supprimer un vol
1. Appuyer sur le bouton central lorsque
vous êtes sur l’écran n°4, cela vous
permet de visualiser et de supprimer
vos vols enregistrés.
2. Le sous menu possède autant de
pages que vous avez de vols. Vous
obtiendrez un résumé de chaque vol.
3. Pour supprimer un vol, appuyez sur la
touche centrale puis validez en cliquant
à droite.
4. Revenez aux écrans de vol principaux
en appuyant sur « RETOUR ».
22°c
22°c
22°c
22°c
FR
Vol # 1
Date : 01/02/14
Time : 12h35
Flight time : 01h37
Alt max : 1346m
Vario max : 5.4m/s
Page 14
12
X. Messages d’alerte et réinitialisation
S’affiche au démarrage de l’instrument ou pendant son utilisation. La
batterie est < 10%. Il faut recharger le SYS’Alti.
Si l’indicateur de vol clignote avec une croix superposée, cela signifie que le
nombre maximum de vol en mémoire est atteint (30 vols) ou que la mémoire
de l’instrument est pleine (150h de vol).
Il faut supprimer ou transférer des vols pour libérer de l’espace. L’instrument
est utilisable mais aucun nouveau vol ne sera enregistré.
Si la valeur du g dépasse celle indiquée dans les paramètres avancés (2.5g par
défaut), un signal sonore strident au volume maxi s’activera (même si le son
est coupé).
Pour réinitialiser l’instrument, enfoncer une aiguille dans le trou prévu à cet
effet à l’arrière du boitier, tout en laissant l’instrument branché via USB.
2.5g
Page 15
13
XI. Transférer ses données de vol
1. Assurez-vous d’avoir installé le logiciel
de transfert Syride (l’icône doit se
trouver dans la barre des tâches)
2. Allumez et branchez le SYS’Alti sur
votre ordinateur avec le câble USB.
3. Cliquez sur Option puis sur
Configuration et cliquez sur Logiciel
4. Pour utiliser l’analyseur de vol avancé
de Syride, vous devez introduire votre
email et votre mot de passe de votre
compte Syride (inscription sur
http://parapente.syride.com/ )
10:39
FR
Page 16
14
5. Vous pouvez cliquer sur envoyer les
vols. Les informations de vols seront
envoyées sur le site Syride
6. Allez sur votre profil sur le site Syride
pour visualiser votre vol (altitude, vario,
gmètre, temps de vol, gain,…)
7. Vous pouvez si vous le souhaitez,
renseigner les informations relative à
votre vol (nom, voile, type…) pour
obtenir des statistiques plus détaillées.
Page 17
15
XII. Paramètres de fonctionnement
Voici une liste de paramètres pré-programmés dans votre SYS’Alti afin d’améliorer son utilisation
et son autonomie :
.
Les données de moins d’une minute seront automatiquement supprimées par le
logiciel syride.
Lors de l’enregistrement d’un vol, en cas d’absence totale de vario pendant 2 minutes,
l’enregistrement du vol s’arretera automatiquement.
Votre SYS’Alti se mettra en veille si le temps d'inactivité sans pression sur une touche
(hors enregistrement de vol) est supérieur à 20 minutes.
L’alarme Gmètre est activé par défaut à 2.5g
Le réglage de l’heure s’effetue automatiquement en utilisant l’heure de votre ordinateur.
Le SYS’Alti est capable d’enregistrer environ 150h de vols.
Le SYS’Alti est capable de stocker 30 vols maximum.
L’autonomie est supérieure à 100h sans chargement.
FR
Page 18
16
XIII. Conseils pratiques d’utilisation
Une dragonne permet de sécuriser le SYS’Alti pour éviter sa perte en vol.
Si le SYS’Alti est très chaud et que vous volez dans de l’air très froid (choc thermique), de la
buée peut apparaitre sur l’écran. Elle se dissipera en une dizaine de minutes.
N’allumez le rétroéclairage qu’en cas de nécéssité, il est très gourmand en énergie.
Un FACTORY RESET disponible depuis le SYS PC Tool (option / avancé) permet de
remettre la configuration par défaut de votre instrument (suppression des vol, de la
configuration d’affichage…).
Lorsque vous branchez votre SYS’Alti sur un port USB, il chargera même s’il est éteint.
N’hésitez pas à modifier l’agencement des informations sur votre écrans (taille,
unités, position…) : http://www.syride.com/fr/ssctool/Alti
Page 19
17
Notes
Important : avis de sécurité et avertissements
Précaution d’emplois du SYS
Ne laissez jamais votre SYS sur une voile sans surveillance. Un voleur
pourrait se l’approprier facilement.
Prenez soin de votre appareil en le nettoyant avec un chiffon doux
régulièrement.
N’ouvrez pas le produit, cette action annulerait votre garantie.
Si de l’eau s’est introduit par inadvertance dans votre SYS attendez 24h
qu’il soit bien sec avant de l’allumer.
N’exposez pas votre appareil à des températures trop élevées ou trop
basses, qui risquent de l’endommager de façon définitive. Evitez de le
laisser en plein soleil sur un déco, ou de le mettre au congélateur ! Le
soaring en antarctique n’est pas garantie !
Assurez-vous que le produit soit bien en position, avant de décoller.
Syride ne peut être tenu pour responsable de la perte du produit pendant
le vol (décollage inclus).
Nous apportons la plus grande importance pour améliorer en
permanence le traitement des résultats des vols. Nous ne pouvons fournir
qu’une estimation des indicateurs. Si vos résultats ne sont pas cohérents
avec la réalité, nous vous invitons à nous le signaler pour nous permettre
d’améliorer notre système de traitement de données.
Batterie
Ce produit utilise une batterie lithium-ion. Evitez de l’exposer à des
températures supérieures à 50°C (120°F). Le SYS indique à son
utilisateur s’il détecte une température supérieure à 50°C (120°F) lorsqu’il
est en fonction. Risque d’incendie, d’explosion ou de brûlure.
En cas de fuite et de contact avec le liquide s’échappant de la batterie,
nettoyez soigneusement à l’eau et consultez immédiatement un médecin.
Pour des raisons de sécurité et pour prolonger l’autonomie de la batterie,
le chargement ne peut se faire que dans une plage de température
ambiante.
Températures : fonctionnement standard : 0°C (32°F) à +45°C (113°F) ;
stockage de courte durée : -20°C (-4°F) à 60°C (140°F) ; stockage de
longue durée -20°C (-4°F) à 25°C (77°F).
N’extrayez pas, ou ne tentez pas d’extraire la batterie, qui n’est pas
remplaçable par l’utilisateur. Il y a risque d’explosion si la batterie est
remplacée par une batterie incorrecte. En cas de problème de batterie,
veuillez contacter le support Syride.
Avis aux utilisateurs concernant la collecte et
l’élimination des piles et des appareils électriques et
électroniques usagés.
LA BATTERIE LITHIUM-ION ET LE CIRCUIT ELECTRONIQUE
CONTENUS DANS CE PRODUIT NE PEUVENT ETRE AJOUTES AUX
DECHETS MENAGERS. Afin de permettre un recyclage
adéquat, veuillez le porter à un point de collecte adapté.
La directive 2002/96/CE s’applique à l’intérieur de l’Union
européenne. Pour connaître la procédure applicable
dans les pays hors Union Européenne, veuillez-vous
renseigner auprès des autorités locales compétentes.
NE TENTEZ PAS DE LA RECHARGER AVEC UN AUTRE CORDON
USB QUE CELUI FOURNI PAR SYRIDE. RATING : 5VDC 500mA.
Marque CE
Ce produit répond aux exigences de la marque CE dans le cadre d’un
environnement résidentiel, commercial ou d’industrie légère.
Page 20
18
A propos de ce document
Le plus grand soin a été apporté à la préparation de ce document.
Cependant, en raison du développement commercial du produit,
certaines informations peuvent ne pas être tout à fait à jour. Les
informations publiées dans ce document sont susceptibles d’être
modifiées sans préavis.
Syride décline toute responsabilité en cas d’omission ou d’erreurs
techniques ou d’édition dans le présent manuel, ainsi qu’en cas de
dommages accidentels ou indirects résultant du contenu ou de l’utilisation
de ce document.
Page 21
19
®
SYS’Alti
EN
Guide d’utilisation : p1
User Guide : p19
Manual de usuario : p39
Benutzerhandbuch : p59
Page 22
20
Foreword
Welcome in the community of Syriders ! Your SYS’Alti is an extra light instrument with the
most recent technologies, which will able you to improve yourself and monitor your improvements.
You will also be able to build a unique and highly detailed online flight book. Your practice of
paragliding is going to take a new dimension with the SYS’Alti !
As a member of the community, you will be a key player in the evolution and continuous
improvement if the instrument. Sensors inside the SYS’Alti allows the development of future features.
We encourage you to share your suggestions for your greater satisfaction.
Syride whishes you beautiful flights.
Page 23
21
Contents
I. Setup the SYS PC Tool .......................................................................... 22
II. Place the instrument ........................................................................... 23
III. Recharging the battery ........................................................................ 23
IV. Configure your device .......................................................................... 25
V. Advanced configuration ...................................................................... 27
VI. Customize your screens ....................................................................... 28
VII. Screens when flying ............................................................................. 29
VIII. Flight detection and altitude setup...................................................... 30
IX. Display and delete a flight ................................................................... 31
X. Warnings and reset ............................................................................. 32
XI. Transfer your flights ............................................................................ 33
XII. Parameters .......................................................................................... 35
XIII. Suggestion of use................................................................................. 36
EN
Page 24
22
I. Setup the SYS PC Tool
1. Download the lastest version of the
SYS PC Tool by checking the following
website :
http://www.syride.com/en/software
2. Follow the instructions to install it on
your computer.
3. Once installed, an icon shows in the
task bar. It detects when your
instrument is connected.
4. The software will automatically start
with your operating system.
10:39
Page 25
23
II. Place the instrument
1. Syride suggests to place your
instrument on the risers. 2 velcros
ables you to place it on any existing
riser.
2. Take care not to « lock » your rope or
pulley accelerator.
This position ables you to manipulate
the instrument while flying without
releasing the brakes.
3. Velcros also allow placing the
instrument on a cockpit in thigh (with
extension) or on the wrist.
4. You can secure your instrument by
using the strap provided for this
purpose.
EN
Page 26
24
III. Recharging the battery
1. Simply connect your instrument’s USB
to a computer.
2. Your instrument will display
“Charging…” and the percentage of
charge. To complete, a charge requires
2 hours.
3. When charge is complete, your
instrument will display “Charged”.
4. Disconnect USB to stop the charge.
Your instrument has a Li-ion battery,
which has no memory effect.
Charging…
54%
Charged
100%
Page 27
25
IV. Configure your device
1. Push the central button to start your
instrument.
2. Go to screen #5 with left and right
buttons, and confirm by clicking on
central button. The number of the
screen is displayed on the top right of it.
3. The first screen shows some
informations about your instrument.
4. Next screen ables you to setup the
sound volume.
EN
SYS’Alti
Battery : 100%
Memory : 52%
Version : 1.15
S/N : 20142013
Page 28
26
5. The 2 next screens ables you to setup
rising and falling threshold of the vario.
6. You can turn ON or OFF the backlight
of your instrument on the next screen.
Warning : backlight reduces the
instrument’s autonomy.
7. Last screen is to go back to main
screen (#1)
Page 29
27
V. Advanced configuration
Connect your device to a computer with the SYS PC Tool, you get access to advanced setup.
You can :
- Change language and units of the instrument,
- Change time of filtering of the vario,
- Change any setup that is changeable inside the instrument,
- Activate a security alarm based on the G-meter.
For this :
1) Turn-on the instrument and connect it to your computer
2) From SYS PC Tool, go on menu Option then Setup then Instrument and click on
Change parameters.
3) Change whetever you want.
4) Click on Send parameters.
EN
Page 30
28
VI. Customize your screens
With SYS’Alti, you can fully customize screens 1 and 2 ! Select the flight informations you want
to display, their place, their size and their unit thanks to a very user-friendly interface.
To customize your screen:
1) Go to : http://www.syride.com/en/ssctool/Alti
2) Customize your screen by selecting an item with its size and unit, and then drag and drop it
to the screen.
3) Download the config file to your computer.
4) Turn-on your instrument, and connect it to your computer with USB.
5) On SYS PC Tool, click on Option, then Setup, then Instrument, and finally Send my
screen setup file
6) Select the config file you just downloaded before
7) Disconnect your instrument and you’re done
Page 31
29
VII. Screens when flying
1. Screens #1 and #2 shows the
informations you previously choosed.
2. Pressing the central button will turn
OFF and ON the sound of the vario.
This is usefull when you need to
concentrate on a transition or when
landing.
3. Screen #3 displays global informations
concerning your flight. From top to
bottom, these informations are :
o Top altitude
o Min altitude
o Top vario
o Min vario
1435 ft
302 ft
+2.1 ft/m
-3.1 ft/m
EN
Page 32
30
VIII. Flight detection and altitude setup
1. The plane icon on the top left of the
screen indicates wether a flight is
beeing recorded or not. The vario
automatically detects when you’re
flying, based on the vario.
2. Pressing the central button on screen
#3 ables you to setup the current
altitude. Press left and right to select
the digit you want to change, and
central button to change it.
Select the unit digit and press the
central button to validate the altitude.
Alt. Calibrate
3302 m
1435 ft
302 ft
+2.1 ft/m
-3.1 ft/m
Page 33
31
IX. Display and delete a flight
1. Go to screen #4 and press the central
button to enter the flights list.
2. You will see here every recorded
flights, with some informations about
this flight.
3. To delete a flight, press the central
button and confirm your action when
you’re asked to.
4
4
EN
Vol # 1
Date : 01/02/14
Time : 12h35
Flight time : 01h37
Alt max : 1346m
Vario max : 5.4m/s
Page 34
32
X. Warnings and reset
If this happens, be sure the instrument’s memory is not full, and check the
battery is charged enough.
To protect from flights corruption, your instrument will automatically stop
recording the flight if the battery is too low, or if memory is almost full. This
is indicated when the plane icon on the top left of the screen is blinking
with a cross over it
If the G-Meter exceeds the value selected in advanced parameters (2.5g is the
default value), a highly noisy sound will activate (even if the sound is turned-off).
If ever your instrument would stuck (unresponsive to buttons), plug the device to
your computer with the USB cable and press the reset button with a needle in the
hole on the back of the instrument (keeping the USB plugged).
2.5g
Page 35
33
XI. Transfer your flights
1. Be sure you previously installed the
SYS PC Tool on your computer.
2. Turn on and plug your device with the
usb cord.
3. Click on Options and Setup.
4. To use the advanced flight analyzer on
syride.com, you muste enter your email
and password of your Syride account
(http://paragliding.syride.com)
10:39
EN
Page 36
34
5. Press the “Download recorded flights”
button, and your flights will be sent from
the instrument, to the online flight book.
6. Go to your profile on syride.com and
relive your flight (you cans see altitude,
vario, g-force, flight time, gain,…)
If you want, you can edit some
informations about your flight (flight
name, wing, flight type, etc..) in order to
generate detailed statistics.
Page 37
35
XII. Parameters
Here is a list of parameters preprogrammed in your instrument in order to improve its use and
autonomy:
Your instrument will turn off if idle – without pressing any keys – for more 20 minutes.
The SYS’Alti is capable of tracking up to 150h of flight. The maximum number of
flights is 30. Then you must transfer or delete flights to record a new one. Note that
flights data are automatically deleted from the device upon transfer onto the website.
Autonomy exceeds 100h of flight.
The date and time are synchronized with the date and time of your computer.
Flights less than a minute will be automatically deleted.
When recording a flight, if the vario is around 0 for more than 2 minutes, then the
instrument stops recording.
By default, the G-force alarm is set to +2.5g and is activated.
EN
Page 38
36
XIII. Suggestion of use
Use the strap to secure your instrument while flying.
If the SYS'Alti is very hot and you fly in very cold air, fog can appear on the screen. It will
dissipate within minutes.
Only use the backlight if required. Otherwise the autonomy will decrease significantly.
A Factory Reset from SYS PC Tool (menu Option Advanced) ables you to get your
instrument back to default state (every recorded flight will be deleted).
When you connect your instrument to a USB charger, the battery will start charging, even if
the instrument is turned-off.
Feel free to customize your screens thanks to the SSCTool :
http://www.syride.com/en/ssctool/Alti
Page 39
37
Notes
Important : Safety Notices and Warnings
Precautions of use for the SYS’Alti
Never leave your SYS’Alti unattended
Take care of your equipment by cleaning with a soft cloth regularly. Do
not open the product, the screws are tight with a certain degree which
guarantees the seal of the unit. This action would cancel your guarantee.
If water were introduced by inadvertency into your SYS, open the USB
cache to air it and wait until it is dry before lighting it. Do not expose your
device to too high or too low temperatures, which risk damaging it for
good. Avoid leaving it in full sun as an ornement, or putting it in the
freezer! The soaring in the Antarctic is not guaranteed!!
Ensure that the product is well in position before taking off. Syride cannot
be held responsible for the loss of the product during the flight (takeoff
included).
We give great importance to constantly improve the treatment results of
sessions. We can provide an estimate of the indicators. If your results are
not consistent with reality, please let us know so we can improve our data
processing.
Battery
This product uses a lithium-ion battery. Do not expose to temperatures
above 50 ° C (120 ° F). The SYS tells the user if it detects a temperature
above 50 ° C (120 ° F) when in function. Risk of fire, explosion or
burning.
If leakage and contact with liquid leaking from the battery, clean
thoroughly with water and seek medical advice immediately. For safety
reasons and to extend battery life, charging can be done in an ambient
temperature range.
Temperatures: Standard operation: 0 ° C (32 ° F) to +45 ° C (113 ° F)
short-term storage: -20 ° C (-4 ° F) at 60 ° C (140 ° F) Storage long term 20 ° C (-4 ° F) at 25 ° C (77 ° F).
Do not check out, or do not attempt to remove the battery,
which is not user replaceable. If battery problem, please
contact Syride support.
Notice to users regarding collection and
disposal of batteries and electrical and
electronic equipment.
LITHIUM-ION BATTERY AND ELECTRONIC CIRCUIT IN THIS
PRODUCT CAN NOT BE ADDED TO THE HOUSEHOLD WASTE. To
allow proper recycling, please bring it to a collection point for.
Directive 2002/96/EC applies within the European Union. For the
procedure applicable in countries outside the European Union, please
check with local authorities
DO NOT ATTEMPT RECHARGING THE DEVICE WITH A DIFFERENT
USB CORD THAN THE ONE PROVIDED. RATING : 5VDC 500mA.
CE Mark
This product meets the requirements of the CE mark as part of a
residential, commercial or light industrial.
About this document
The greatest care was taken in the preparation of this document.
However, due to the commercial development of the product, some
information may not be quite up to date. The information in this document
is subject to change without notice. Syride not responsible for any
omissions or technical or editorial errors in this manual, in the event of
incidental or consequential damages resulting from the content or use of
this document.
Page 40
38
Page 41
®
SYS’Alti
ES
Guide d’utilisation : p1
User Guide : p19
Manual de usuario : p39
Benutzerhandbuch : p59
Page 42
40
Prologo
Bienvenido a la comunidad de Syriders.
Su SYS’Alti es un equipo con la tecnología más actual, que puede ayudarle a mejorar sus
vuelos. También tiene la posibilidad de disfrutar de un libro de vuelo online único y con mucha
información. La práctica del parapente va a tener una nueva dimensión con el SYS’Alti.
Como miembro de la comunidad, será un jugador clave en la evolución y mejoramiento
continuo del equipo. Sensores dentro del SYS’Alti permiten el desarrollo de futuras mejoras. Nosotros
le animamos a compartir sus sugerencias para ir mejorando el equipo y obtener una mayor
satisfacción en su uso.
Syride le desea buenos vuelos.
Page 43
41
Contenidos
I. Configurar SYS PC Tool ........................................................................ 42
II. Instalación ........................................................................................... 43
III. Recargar la batería .............................................................................. 44
IV. Configure su equipo............................................................................. 45
V. Configuración avanzada ...................................................................... 47
VI. Configure las pantallas. ....................................................................... 47
VII. Pantallas en vuelo ............................................................................... 49
VIII. Detección de vuelo y disposición de altura .......................................... 50
IX. Vea y borre un vuelo ........................................................................... 51
X. Advertencias y reset ............................................................................ 52
XI. Transfiera sus vuelos ........................................................................... 53
XII. Parámetros .......................................................................................... 55
XIII. Recomendaciones de uso .................................................................... 56
ES
Page 44
42
I. Configurar SYS PC Tool
1. Descargue la última versión de SYS
Pc Tool en el siguiente enlace:
http://www.syride.com/en/software
2. Siga las instrucciones para instalarlo en
su ordenador.
3. Una vez instalado, un icono se muestra
en la barra de tareas. Detecta cuando
se conecta su equipo.
4. El software arrancara de forma
automática con su sistema operativo.
10:39
Page 45
43
II. Instalación
1. Syride sugiere instalar el equipo en las
bandas. El equipo dispone de 2 velcros
que le permiten instalarlo en cualquier
banda existente.
2. Tenga cuidado no bloquear el cordino o
polea del acelerador.
Esto posición le permite manipular el
equipo mientras vuela sin soltar los
frenos.
3. Puede asegurar su equipo usando el
cordino disponible para este propósito.
ES
Page 46
44
III. Recargar la batería
1. Simplemente conecte su equipo a un
puerto USB del ordenador con el cable
suminitrado.
2. Su equipo mostrará “cargando…” y el
porcentaje de la carga. Para completar
una carga se necesitan unas dos
horas.
3. Cuando la carga se ha completado, su
equipo mostrará “cargado”.
4. Desconecte el equipo para parar la
carga. Su equipo dispone de una
batería de Li-ion, que no tiene ningún
efecto memoria.
Carga…
54%
Cargado
100%
Page 47
45
IV. Configure su equipo
1. Pulse el botón central para enceder su
equipo.
2. Vaya a la pantalla numero 5 con los
botones izquierda y derecha y confirme
pulsando el botón central. El número
de la pantalla se muestra en la parte
superior derecha.
3. La primera pantalla muestra ciertas
informaciones sobre su equipo.
4. Las siguientes pantallas le permiten
programar el volumen del sonido.
5 5
5
ES
SYS’Alti
Battery : 100%
Memory : 52%
Version : 1.15
S/N : 20142013
Page 48
46
5. Las dos siguientes pantallas le
permiten ajustar el umbral de ascenso
y descenso del vario.
6. Usted puede activar o desactivar la luz
de su equipo en la siguiente pantalla.
Advertencia: La luz reduce la
autonomía del equipo.
7. La última pantalla es para volver a
pantalla principal
+0.2 m/s -0.5m/s
5 5
5
Page 49
47
V. Configuración avanzada
Al conectar su equipo a un ordenador con la herramienta SYS Pc Tool, tendra acceso a la
configuración avanzada del mismo.
Usted puede:
- Cambiar el idioma del equipo,
- Usar el acelerómetro o no para reducir la latencia del vario,
- Cambiar el tiempo del filtrado del vario,
- Activar una alarma de seguridad basada en el medidor de G´s.
Para esto:
1) Encender el equipo y conectar al ordenador.
2) En la herramienta SYS PC Tool, ir al menu Option, Setup, Instrument y hacer clic
en Change parameters.
3) Haga los cambios que desee.
4) Haga clic en Send parameters.
ES
Page 50
48
VI. Configure las pantallas.
En su SYS'Alti puede personalizar totalmente las pantallas 1 y 2, seleccione la información de
vuelo que desee ver: Su lugar, su tamaño y sus unidades gracias a una interfaz muy fácil de
usar.
Para personalizar la pantalla:
1) Ir a : http://www.syride.com/en/ssctool/Alti
2) Personalice su pantalla seleccionando un elemento con su tamaño y unidad, a
continuación pinche y arrastre el elemento a la pantalla, así sucesivamente con cada uno
de los elementos que desee incorporara en cada una de las pantallas.
3) Descargue el archivo de configuración a su ordenador.
4) Encienda su equipo y conéctelo al ordenador.
5) En la herramienta de SYS PC Tool, haga clic en Option, Setup, Instrument, Send my
screen setup file.
6) Seleccione el archivo de configuración que descargo previamente.
7) Desconecte su equipo y ya tendrá su pantalla configurada a su gusto.
Page 51
49
VII. Pantallas en vuelo
1. Las pantallas 1 y 2 muestran las
informaciones que usted previamente
haya configurado.
2. Presionando el botón central apagará y
encendera el sonido del vario. Esto es
practico cuando necesita concentrarse
en una transición o al aterrizar.
3. Al presionar el botón central en la
pantalla 3 se mostraran diferentes
informaciones de su vuelo. De arriba
abajo, estas informaciones son:
o Altura máxima
o Altura mínima
o Vario máximo
o Vario mínimo
1435 m
302 m
+2.1 m/s
-3.1 m/s
ES
Page 52
50
VIII. Detección de vuelo y disposición de altura
1. El icono de un avión en la izquierda
superior de la pantalla indica que usted
esta en vuelo. El equipo detecta de
forma automática cuando usted está en
vuelo, basandose en el vario.
2. Presionando el botón central en la
pantalla 3 le da la información de la
altura actual. Pulse el boton de la
izquierda para escoger el dígito que
usted quiera cambiar, y el botón central
para cambiarlo. Elija el dígito de unidad
y apriete el botón central para validar la
altura.
Alt. Calibrate
3302 m
1435 m
302 m
+2.1 m/s
-3.1 m/s
Page 53
51
IX. Vea y borre un vuelo
1. Vaya a la pantalla 4 y presione el botón
central para entrar la lista de vuelos.
2. Usted verá aquí registrados todos los
vuelos, con informaciones de cada uno
de ellos.
3. Para borrar un vuelo, presione el botón
central y confirme la acción.
4
4
ES
Vol # 1
Date : 01/02/14
Time : 12h35
Flight time : 01h37
Alt max : 1346m
Vario max : 5.4m/s
Page 54
52
X. Advertencias y reset
Para proteger la lista de vuelos, su equipo parará de registrar de forma
automática el vuelo si la batería es demasiado baja o si la memoria es
casi completa.
Esto se indica cuando el icono del avión en la pantalla esta parpadeando.
Si esto sucede, asegúrese que la memoria del equipo no está completa y
verifique que la batería esta cargada.
Si el Medidor de G´s excede el valor seleccionado en los parámetros
avanzados (2,5 G es el valor por defecto), se activará un sonido muy
ruidoso, aunque el sonido este apagado.
Si alguna vez su equipo esta bloqueado (no responden los diferentes
botones), conecte el equipo al ordenador con el cable de USB y pulse el
botón de reset con una aguja en el agujero que se encuentra en la parte
posterior del equipo (manteniendo el USB conectado).
2.5g
Page 55
53
XI. Transfiera sus vuelos
1. Este seguro de que previamente ha
instalado la herramienta SYS Pc Tool
en su ordenador.
2. Encienda el equipo y conectelo con el
cable USB.
3. Haga clic en opciones y configuración.
4. Para usar el analizador avanzado de
vuelo de la web, usted debe introducir
su email and password con los cuales
haya creado previamente su cuenta en
la web de Syride :
( http://paragliding.syride.com )
10:39
ES
Page 56
54
5. Presione el boton “bajar vuelos
registrados” y sus vuelos se enviarán
del equipo al libro online de vuelos.
6. Ve a tu perfil en syride.com y revive tu
vuelo (podrás ver altitud, vario, fuerza
g, tiempo de vuelo, la ganancia, etc.)
Si lo deseas, puedes editar algunas
informaciones sobre el vuelo (nombre
vuelo, ala, tipo de vuelo, etc.), con el fin
de generar estadísticas más
detalladas.
Page 57
55
XII. Parámetros
Aquí tiene una lista de parámetros preprogramados en su equipo a fin de mejorar su uso y
autonomía:
Su equipo se apagará automaticamente si en 20 minutos no detecta ninguna actividad.
El SYS’Alti es capaz de registrar hasta 150h del vuelo. El número máximo de vuelos
es 30. Usted debe transferir o borrar vuelos cuando se haya llegado a la capacidad
máxima. Una vez transferidos los vuelos a la pagina web, estos se borran del equipo.
Los parámetros de reloj son seleccionados de su ordenador.
Vuelos de menos de un minuto se eliminarán de forma automática.
Cuando se graba un vuelo, si el vario esta alrededor de 0 durante más de 2 minutos, el
instrumento detiene la grabación.
De forma predeterminada, la alarma de la fuerza G se establece en 2,5 G y se activa.
ES
Page 58
56
XIII. Recomendaciones de uso
Use el cordino para asegurar su equipo mientras vuela.
Si el SYS’Alti esta muy caliente y usted vuela en aire muy frío, la pantalla se puede
empañar, esto desaparecera en unos minutos.
Sólo use la luz del equipo cuando sea necesario, de no hacerlo la autonomía disminuirá
significativamente.
Un reset realizado a traves de la herramienta SYS PC Tool (Option / Advanced / Factory
reset) hace que el equipo vuelva al estado de fábrica y todos los vuelos serán borrados.
Al conectar el equipo a un cargador USB, la batería empezará a cargarse, incluso si esta
apagado.
No dude en personalizar tus pantallas gracias a la SSCTool :
http://www.syride.com/en/ssctool/Alti
Page 59
57
Notas
Importante : Anuncios y advertencias de seguridad
Precauciones del uso para el SYS’Alti
Nunca deje su SYS’Alti desatendido
Cuide su equipo limpiando con un paño blando regularmente. No abra el
producto, los tornillos son apretados con cierto grado que garantiza el
sellado del mismo. Esta acción suprimiría su garantía. Si el agua entra en
su SYS, abra el escondrijo de USB para airearlo y espere hasta que este
seco antes de encenderlo. No exponga su equipo a temperaturas
demasiado altas o demasiado bajas, se arriesga a dañarlo para siempre.
Evitar expone el equipo a fuentes de calor y frio. El uso en el antártico no
esta garantizado.
Asegurese de que el producto esta bien sujeto antes de salir a volar.
Syride no se hace responsable de la pérdida del producto durante el
vuelo (despegue incluido ).
Damos una gran importancia a mejorar constantemente los resultados de
tratamiento de sesiones. Podemos proporcionar una estimación de los
indicadores. Si sus resultados no son consistentes con la realidad, por
favor infórmenos, así podemos mejorar nuestro procesamiento de datos.
Batería
Este producto usa una batería de ion de litio. No exponga a temperaturas
sobre 50°C (120°F). El SYS indica al usuario si detecta una temperatura
sobre 50°C (120°F) cuando esta funcionando. Riesgo de fuego,
explosión o quema.
Si entra en contacto con el líquido de la batería, limpie completamente
con agua y busque consejo médico inmediatamente. Por razones de
seguridad y para extender la vida de la batería, la carga se debe hacer
en un rango de temperatura ambiente.
Temperaturas: Operaciones estándar: 0°C (32°F) a +45°C (113°F) el
almacenamiento a corto plazo: -20°C (-4°F) a 60°C (140°F) el
almacenamiento a largo plazo -20°C (-4°F) a 25°C (77°F).
No verifique y no intente para quitar la batería, que no es reemplazable
por el usuario. Si hay problema de batería, por favor avise a Syride.
Anuncio a usuarios con respecto a colección y disposición de baterías y
el equipo eléctrico y electrónico.
LA BATERÍA DE ION DE LITIO Y CIRCUITO
ELECTRÓNICO DE ESTE PRODUCTO NO PUEDEN
SER DEPOSITADOS EN LA BASURA NORMAL. Para
permitir un reciclado apropiado, por favor llévelo a un
punto limpio.
La directiva 2002/96/EC se aplica dentro de la unión europea. Para el
procedimiento aplicable en países fuera de la unión europea, por favor
compruebe con las autoridades locales
NO INTENTE RECARGAR EL EQUIPO CON UN CABLE USB
DIFERENTE QUE EL SUMINISTRADO. RATING : 5VDC 500mA.
CE Mark
Este producto cumple los requerimientos de la marca CE.
Sobre este documento
Se ha tomado el máximo cuidado en la preparación de este documento.
Sin embargo, debido al desarrollo comercial del producto, cierta
información puede no estar al día. La información de este documento
está sujeta a cambiar sin anuncio. Syride no se hace responsable de
omisiones, errores técnicos o editoriales en este manual, en caso de los
daños y perjuicios incidentales o consecuentes que se deriven del
contenido o uso de este documento
Page 60
58
Page 61
59
SYS’Alti
®
DE
Guide d’utilisation : p1
User Guide : p19
Manual de usuario : p39
Benutzerhandbuch : p59
Page 62
60
Vorwort
Willkommen in der Syrider-Community! Ihr SYS’Alti ist ein extra-leichtes Fluginstrument,
ausgestattet mit den neuesten Technologien und wird Sie dabei unterstützen, Ihre Flugleistungen zu
überwachen und zu verbessern! Außerdem können Sie über unser detailliertes Online-Flugbuch eine
einzigartige Flugdatenbank Ihrer persönlichen Flüge anlegen. Lernen Sie die neue Art des Fliegens
kennen - mit dem SYS’Alti.
Als Mitglied der Syrider-Community spielen Sie eine wichtige Rolle bei der
Weiterentwicklung und Verbesserung unserer Geräte. Mehrere in das Gerät integrierte Sensoren
erlauben die Entwicklung neuer Funktionen, und Ihre Anregungen und Feedback helfen uns, zukünftig
noch besser auf Ihre Bedürfnisse einzugehen.
Das Team von Syride wünscht Ihnen “Schöne Flüge”!
Page 63
61
Inhaltsverzeichnis
I. Installieren der Syride Software............................................................ 62
II. Anbringung des Geräts ......................................................................... 63
III. Aufladen der Batterie ........................................................................... 64
IV. Konfigurieren Sie Ihr Gerät ................................................................... 65
V. Erweiterte Einstellungen ...................................................................... 67
VI. Individuelle Konfiguration des Displays ................................................ 68
VII. Bildschirme während des Fluges........................................................... 69
VIII. Einstellen des Höhenmessers und Flugerkennung ................................ 70
IX. Anzeigen und Löschen eines Fluges ...................................................... 71
X. Warnungen und Zurücksetzen des Geräts ............................................ 72
XI. Übertragen Ihrer Flüge ......................................................................... 73
XII. Funktionsparameter ............................................................................. 75
XIII. Praktische Hinweise ............................................................................. 76
Page 64
62
I. Installieren der Syride Software
1. Laden Sie die neueste Version des
SYS PC Tools über die INFO-Seite
unserer Website:
http://www.syride.com/de/software
5. Folgen Sie den Bildschirm-
anweisungen, um das SYS PC Tool auf
Ihrem Windows PC / Linux oder Mac
OS zu installieren.
6. Nach erfolgreicher Installation wird das
Syride Icon in Ihrer Taskleiste
angezeigt. Die Software erkennt über
USB angeschlossene Geräte
automatisch.
7. Die Software startet automatisch beim
Hochfahren Ihres Rechners.
10:39
Page 65
63
II. Anbringung des Geräts
1. Syride empfiehlt die Anbringung des
Geräts an den Tragegurten. Dank
zweier Klettbänder kann das Gerät an
jedem beliebigen Tragegurt angebracht
werden. Die Anbringung am Tragegurt
erlaubt Ihnen die einfache Bedienung
des SYS’Alti ohne Loslassen der
Bremsgriffe während des Fluges.
Bitte achten Sie darauf, nicht aus
Versehen Ihre Leinen oder die
Führungsrolle Ihres Beschleunigers
„einzuschließen“.
2. Die Klettbänder ermöglichen auch eine
Anbringung des Geräts auf einem
Cockpit, am Oberschenkel (mit einer
Verlängerung) oder am Handgelenk.
3. Wir empfehlen, Ihr Gerät immer mit der
mitgelieferten Sicherheitsleine zu
sichern.
DE
Page 66
64
III. Aufladen der Batterie
1. Schließen Sie dazu einfach den mini-
USB Port Ihres SYS'Alti über das
mitgelieferte USB-Kabel an Ihren
Computer an.
2. Sie können den Ladezustand Ihres
Gerätes direkt auf dem Bildschirm des
SYS’Alti überprüfen. Eine vollständige
Ladung benötigt ca. 2 Stunden.
3. Wenn der Ladevorgang abgeschlossen
ist steht auf dem Display “Aufladen …
100%“.
4. Ziehen Sie einfach den USB-Stecker,
um den Ladevorgang zu beenden. Ihr
Gerät hat einen Li-Ion Akku ohne
Memory-Effekt.
Aufladen 95%…
USB Verbindung
USB Verbindung
Aufladen 100%…
Page 67
65
IV. Konfigurieren Sie Ihr Gerät
1. Drücken Sie den Syride-Knopf in der
Mitte, um Ihr Gerät zu starten. Mit der
rechten Pfeiltaste gelangen
Sie während des Flugs in den
Hauptbildschirm.
2. Nutzen Sie die Pfeiltasten, um zum
Menü #5 zu gelangen. Zum Bestätigen
nutzen Sie den Syride-Knopf in der
Mitte. In der rechten oberen Ecke
sehen Sie, in welchem Menü Sie sich
gerade befinden.
3. Im ersten Screen des Menüs sehen Sie
einige Informationen zu Ihrem Gerät.
Über die Pfeiltasten können Sie
zwischen den einzelnen Unterpunkten
(Screens) des Menüs wechseln.
22°c
22°c
KONFIGURATION
STARTEN
DE
SYS’Alti
Battery : 100%
Memory : 52%
Version : 1.15
S/N : 20142013
Page 68
66
4. Im nächsten Screen stellen Sie die
Lautstärke der Signaltöne über
Drücken des Syride-Knopfs ein.
5. Die nächsten zwei Screens erlauben
Ihnen, die Schwellwerte des Signaltons
für Steig- und Sinkrate zu setzen.
6. Sie können die Hintergrundbeleuchtung
Ihres Displays im nächsten Screen AN
oder AUS schalten. Achtung: die
Hintergrundbeleuchtung reduziert
die Gesamtbetriebsdauer Ihres
Gerätes.
7. Über den letzten Screen kommen Sie
zurück ins Hauptmenü (#1).
5
BELEUCHTUNG
BELEUCHTUNG
5
22°c
22°c
22°c
22°c
22°c
22°c
22°c
LAUTSTÄRKE
LAUTSTÄRKE
ZURÜCK
Page 69
67
V. Erweiterte Einstellungen
Wenn Sie Ihr Gerät über die Syride Software mit dem Computer verbinden, gelangen Sie in
die erweiterten Einstellungen. Hier können Sie:
- Die Empfindlichkeit (Ansprechverhalten) des Vario verändern.
- Den Schwellwert für den Sicherheitsalarm des G-Sensors setzen.
- Den Nullschieber-Ton („Zero-vario sound“) aktivieren, der anzeigt, dass Sie sich in
oder in der Nähe von aufsteigender Luft befinden, wobei die Aufwinde zu schwach
sind, um Ihr Fluggerät steigen zu lassen, aber ausreichen, um es aber auf der
bestehenden Flughöhe zu halten.
- Sprache und Einheiten des Geräts ändern…
Hierfür:
1) Schalten Sie Ihr Gerät an und verbinden Sie es mit dem Computer.
2) Im SYS PC Tool öffnen Sie das Menü “Option” “Setup“ „Instrument“ und
klicken dort auf „Change parameters“.
3) Nehmen Sie Ihre Änderungen vor.
4) Klicken Sie auf „Send Parameters“.
DE
Page 70
68
VI. Individuelle Konfiguration des Displays
Mit dem SYS’Alti können Sie die Screens #1 und #2 völlig individuell konfigurieren! Wählen Sie
die entsprechenden Fluginformationen aus, die Sie anzeigen wollen, ihre Position, Größe und
Einheit, alles ganz einfach und bequem über die SYS Tool Benutzeroberfläche.
Um Ihre Screens anzupassen:
1) Öffnen Sie die Website: http://www.syride.com/de/ssctool/Alti
2) Konfigurieren Sie Ihre Screens, indem Sie die gewünschten Elemente samt Größe und
Einheit auswählen und nacheinander bei gehaltener Maustaste auf den jeweiligen Screen
ziehen und dort loslassen.
3) Laden Sie den config-file auf Ihren Computer.
4) Schalten Sie Ihr Gerät an und verbinden es per USB mit dem Computer.
5) Im SYS PC Tool wählen Sie „Option“ „Setup“ „Instrument“ und klicken dann auf
„Send my screen setup file“.
6) Wählen Sie den config file aus, den Sie zuvor geladen haben. Nach dem Laden können Sie
die Verbindung trennen.
7) Sie können auch anstelle einer eigenen Konfiguration eine der von Syride bereitgestellten,
erprobten Display-Konfigurationen laden.
Page 71
69
VII. Bildschirme während des Fluges
1. Die Screens #1 und #2 zeigen die
Informationen, die Sie vorab
konfiguriert haben und für Ihre
persönliche Fluggewohnheiten
benötigen.
2. Auf den Screens #1 und #2 können Sie
durch Druck auf den Syride-Knopf das
Audiosignal des Vario AN oder AUS
schalten. Das kann dann sinnvoll sein,
wenn Sie sich beispielsweise auf ein
Flugmanöver oder die Landung
konzentrieren müssen.
3. Screen #3 zeigt Ihnen die aktuellen
Flugdaten an: Höhe min/max,
Höhendifferenz min/max. Ein Klick auf
den Syride-Knopf im Screen #3 legt
die Bezugshöhe des Höhenmessers
fest.
22°c
22°c
22°c
22°c
22°c
DE
Page 72
70
VIII. Einstellen des Höhenmessers und Flugerkennung
1. Das Flugzeugsymbol links oben im
Display zeigt an, ob gerade ein Flug
aufgezeichnet wird. Das Vario stellt
anhand der Höhendifferenz
automatisch fest, ob Sie gerade fliegen.
2. Zum Einstellen des Höhenmessers
gehen Sie auf Screen #3 und drücken
den Syride-Knopf.
Mit den Pfeiltasten können Sie dann
durch die Ziffern springen und diese
über den Syride-Knopf einstellen.
Zum Speichern der Werte gehen Sie
auf das „m“ (Meter) und drücken den
Syride-Knopf.
22°c
22°c
22°c
Page 73
71
IX. Anzeigen und Löschen eines Fluges
1. Gehen Sie zum Menü #4 und drücken
Sie den Syride-Knopf, um die
gespeicherten Flüge anzuzeigen oder
zu löschen.
2. Hier werden Ihnen alle aufgezeichneten
Flüge sowie weitere Informationen zum
jeweiligen Flug angezeigt. Mit den
Pfeiltasten können Sie durch die
gespeicherten Flüge blättern.
3. Um einen Flug zu löschen drücken Sie
den Syride-Knopf und bestätigen Sie
den Löschvorgang über die rechte
Pfeiltaste, wenn Sie danach gefragt
werden. Durch einen Klick auf
„ZURÜCK“ gelangen Sie zurück ins
Hauptmenü.
22°c
22°c
22°c
GESPEICHERTE FLÜGE
SIND SIE SICHER?
NEIN
JA
22°c
ZURÜCK
DE
Vol # 1
Date : 01/02/14
Time : 12h35
Flight time : 01h37
Alt max : 1346m
Vario max : 5.4m/s
Page 74
72
X. Warnungen und Zurücksetzen des Geräts
Wird beim EInschalten oder während der Benutzung angezeigt. Die
Batterie hat < 10% Restlaufzeit. Bitte laden Sie Ihr SYS’Alti auf.
Ein blinkendes und durchgestrichenes Flugzeugsymbol in der linken oberen
Ecke des Displays bedeutet, dass die maximale Anzahl an Flügen (30 Flüge)
erreicht wurde, oder dass der Speicher des Gerätes voll ist (150h Flugdaten).
Sie können Ihr Gerät weiterhin nutzen, aber keine weiteren Flüge aufzeichnen.
Löschen Sie Flüge oder übertragen Sie diese an Ihren Computer, um
Speicherplatz freizumachen.
Misst der G-Sensor einen höheren Wert als den in den erweiterten
Einstellungen hinterlegten (2.5g ist der Default-Wert) wird ein sehr lauter
Warnton ausgelöst (auch bei ausgeschaltetem Ton).
Sollte sich Ihr Gerät jemals aufhängen (sprich keine Reaktion beim Drücken
der Knöpfe zeigen), schließen Sie es bitte per USB-Kabel an den Computer an
und drücken Sie bei verbundenem Gerät den Reset-Knopf auf der Rückseite
mit einer Nadel.
2.5g
Page 75
73
XI. Übertragen Ihrer Flüge
1. Stellen Sie sicher, dass Sie vorab das
SYS PC Tool auf Ihrem Computer
installiert haben.
2. Schalten Sie Ihr Gerät ein und
verbinden es per USB Kabel.
3. Klicken Sie auf “Option“
Setup
Software.
4. Um die erweiterte Fluganalyse auf
syride.com zu nutzen, geben Sie bitte
Ihre Emailadresse und Passwort Ihres
Syride-Kontos an (registrieren können
Sie sich auf unserer Website
http://paragliding.syride.com).
Zusätzlich oder alternativ können Sie
“Keep a copy of IGC files on my
computer” anwählen und klicken “OK”.
10:39
DE
Page 76
74
5. Drücken Sie auf “Download recorded
flights”, und Ihre Flüge werden von
Ihrem Gerät gespeichert bzw. zum
Syride Server gesendet.
6. Loggen Sie sich in Ihr Profil auf der
Syride Seite ein, um Ihren Flug zu
visualisieren (Höhe, Höhendifferenz, GSensor, Flugdauer, Höhengewinn oder
–verlust,..).
7. Wenn gewünscht, können Sie
zusätzliche Daten zum Flug hinterlegen
(Name, Fluggerät, Type, …) um
detailliertere Auswertungen zu erhalten.
Page 77
75
XII. Funktionsparameter
Die folgenden Parameter wurden in Ihrem SYS‘Alti voreingestellt, um seine Nutzung und Laufzeit
zu optimieren:
Flüge unter einer Minute werden automatisch durch das SYS PC Tool gelöscht.
Während des Fluges wird Ihr Gerät die Aufzeichnung automatisch beenden, wenn
mehr als 2 Minuten keine Veränderung der Höhe registriert wurde.
Ihr SYS’Alti schaltet sich nach 20 Minuten Inaktivität ohne Knopfdruck automatisch AUS,
es sei denn, Sie fliegen.
Der G-Sensor Alarm wird standardmäßig bei 2.5g ausgelöst.
Die Einstellung der Uhrzeit erfolgt automatisch durch Abgleich mit Ihrem Computer.
Das SYS’Alti kann ca. 150h Flugdaten aufzeichnen.
Das SYS’Alti zeichnet bis zu 30 Flüge auf.
Die Betriebsdauer beträgt mehr als 100h ohne Aufladen.
DE
Page 78
76
XIII. Praktische Hinweise
Nutzen Sie immer die Sicherheitsleine um Ihr Gerät während des Fluges zu sichern.
Wenn das SYS’Alti sehr heiß ist und Sie in sehr kalter Luft fliegen, kann es zu einem
thermischen Schock und damit verbunden zu Kondensbildung auf dem Bildschirm
kommen. Diese verschwindet nach wenigen Minuten wieder.
Nutzen Sie die Hintergrundbeleuchtung nur bei Bedarf. Anderenfalls reduziert sich die
Betriebsdauer signifikant.
Sie können Ihr Gerät über das SYS PC Tool komplett auf Werkeinstellungen (im Menü
Option Advanced) zurücksetzen. Dabei werden alle gespeicherten Flüge und die
konfigurierten Screens gelöscht.
Wenn Sie Ihr Gerät an ein USB-Ladekabel anschließen, wird es automatisch aufgeladen,
auch wenn das Gerät AUS ist.
Zögern Sie nicht, Ihre Flugscreens individuell zu konfigurieren (Größe, Einheiten, Position,
Information): http://www.syride.com/de/ssctool/Alti
Page 79
77
Anmerkungen
Wichtig: Sicherheitshinweise und Warnungen
Vorsichtsmaßnahmen bei der Nutzung Ihres SYS’Alti
Lassen Sie Ihr SYSAlti' niemals unbeaufsichtigt.
Reinigen Sie Ihr Gerät regelmäßig mit einem weichen Tuch. Öffnen Sie
das Gerät nicht, dadurch erlischt Ihr Garantieanspruch. Sollte Ihr Gerät
mit Wasser in Kontakt gekommen sein, warten Sie 24h mit dem erneuten
Einschalten, bis es ganz durchgetrocknet ist. Setzen Sie Ihr Gerät keinen
extremen Temperaturen aus, es könnte dadurch dauerhaft beschädigt
werden. Vermeiden Sie volle Sonneneinstrahlung (beispielsweise am
Startplatz) und legen Sie es nicht in den Gefrierschrank. Soaring in der
Antarktis wird nicht garantiert!!
Stellen Sie sicher, dass das Gerät sicher und gut sichtbar befestigt ist,
bevor Sie starten. Syride kann für einen Verlust des Gerätes während des
Starts oder des Fluges nicht verantwortlich gemacht werden.
Wir legen großen Wert auf die ständige Verbesserung der Auswertung
der Flugdaten. Wir können jedoch nur eine Einschätzung der Indikatoren
vornehmen. Wenn Ihre Ergebnisse nicht konsistent mit der Realität sind,
lassen Sie uns dies bitte wissen, damit wir unsere Modelle und
Berechnungen verbessern können.
Batterie
In diesem Gerät wurde ein lithium-Ionen Akku verbaut. Nicht
Temperaturen von mehr als 50°C (120°F) aussetzen. Das SYS’Alti zeigt
eine Warnung an, wenn es im eingeschalteten Zustand Temperaturen >
50°C (120°F) registriert. Es besteht die Gefahr von Feuer, Explosion
oder Verbrennungen.
Bei einem Austreten von Batterieflüssigkeit und Hautkontakt reinigen Sie
die betroffenen Stellen sofort gründlich mit Wasser und nehmen Sie
medizinische Hilfe in Anspruch. Aus Sicherheitsgründen und um die
Lebensdauer der Batterie zu verlängern sollte das Gerät immer bei
gemäßigten Temperaturen aufgeladen werden.
Temperaturen: Standardbetrieb von 0°C (32°F) bis +45°C (113°F).
Kurzzeit-Lagerung bei -20°C (-4°F) bis 60°C (140°F). Langzeit-Lagerung 20°C (-4°F) bis 25°C (77°F).
Versuchen Sie nicht die Batterie selbst auszutauschen oder zu entfernen,
dies ist nicht durch den Endnutzer möglich. Es besteht Explosionsgefahr,
wenn die Batterie durch ein nicht-kompatibles Modell ersetzt wird. Bei
einem Batterieproblem wenden Sie sich bitte direkt an den Syride
Support.
Hinweise zur Batterieentsorgung und
Entsorgung elektrischer und elektronischer
Geräte.
DIE LITHIUM-IONEN BATTERIE UND DIE
ELEKTRONISCHEN BAUTEILE IN DIESEM PRODUKT
KÖNNEN NICHT ÜBER DEN HAUSMÜLL ENTSORGT WERDEN. Bitte
bringen Sie es zu einer entsprechenden Wertstoff-Sammelstelle.
Es gilt die Richtlinie 2002/96/EC für die Europäische Union. Für die
korrekte Vorgehensweise für Länder außerhalb der Europäischen Union
kontaktieren Sie bitte die jeweilige Landesbehörde.
LADEN SIE IHR GERÄT KEINESFALLS MIT EINEM ANDEREN USB
KABEL ALS DEM VON SYRIDE BEIGELEGTEN.
LEISTUNGSANGABE: 5VDC 500mA.
Page 80
78
CE-Zeichen
Dieses Produkt erfüllt die Anforderungen des CE-Zeichens im Rahmen
einer privaten, kommerziellen oder leichtindustriellen Nutzung.
Über dieses Dokument
Die Erstellung dieses Dokumentes erfolgte mit größtmöglicher Sorgfalt.
Aufgrund der ständigen Weiterentwicklung des Produkts kann es jedoch
dazu kommen, dass nicht alle Informationen jederzeit aktuell sind.
Die Informationen dieses Dokumentes können jederzeit ohne
Ankündigung geändert werden. Syride übernimmt keine Garantie, weder
ausdrücklich noch stillschweigend, dass die Informationen in diesem
Handbuch frei von technischen oder redaktionellen Fehlern sind und lehnt
jede Haftung für mittelbare und unmittelbare Schäden sowie für Begleitund Folgeschäden ab, die sich aus irgendeiner Verwendung der in
diesem Handbuch bereitgestellten Informationen ergeben.
2.3/0616
Loading...
