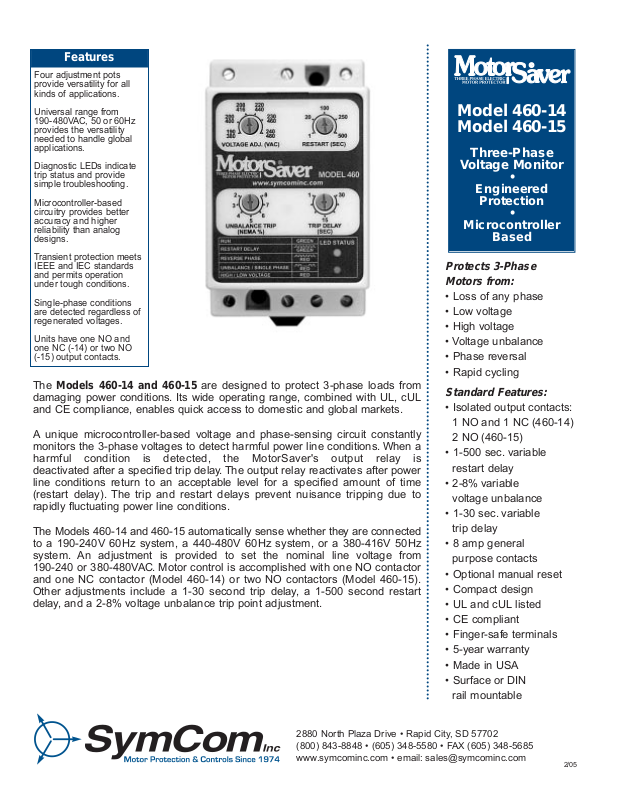

Symcom 460-14, 460-15 Catalog Page

2880 North Plaza Drive • Rapid City, SD 57702
[phone] • [phone] • FAX [phone]
www.symcominc.com • email: [e-mail]

Features

Model 460-14
Model 460-15

Three-Phase

Voltage Monitor

•

Engineered

Protection

•

Microcontroller

Based

Four adjustment pots
provide versatility for all
kinds of applications.

Universal range from
190-480VAC, 50 or 60Hz
provides the versatility
needed to handle global
applications.

Diagnostic LEDs indicate
trip status and provide
simple troubleshooting.

Microcontroller-based
circuitry provides better
accuracy and higher
reliability than analog
designs.

Transient protection meets
IEEE and IEC standards
and permits operation
under tough conditions.

Single-phase conditions
are detected regardless of
regenerated voltages.

Units have one NO and
one NC (-14) or two NO
(-15) output contacts.

The Models 460-14 and 460-15 are designed to protect 3-phase loads from

damaging power conditions. Its wide operating range, combined with UL, cUL
and CE compliance, enables quick access to domestic and global markets.

A unique microcontroller-based voltage and phase-sensing circuit constantly
monitors the 3-phase voltages to detect harmful power line conditions. When a
harmful condition is detected, the MotorSaver's output relay is
deactivated after a specified trip delay. The output relay reactivates after power
line conditions return to an acceptable level for a specified amount of time
(restart delay). The trip and restart delays prevent nuisance tripping due to
rapidly fluctuating power line conditions.

The Models 460-14 and 460-15 automatically sense whether they are connected
to a 190-240V 60Hz system, a 440-480V 60Hz system, or a 380-416V 50Hz
system. An adjustment is provided to set the nominal line voltage from
190-240 or 380-480VAC. Motor control is accomplished with one NO contactor
and one NC contactor (Model 460-14) or two NO contactors (Model 460-15).
Other adjustments include a 1-30 second trip delay, a 1-500 second restart
delay, and a 2-8% voltage unbalance trip point adjustment.

Protects 3-Phase
Motors from:

• Loss of any phase

• Low voltage

• High voltage

• Voltage unbalance

• Phase reversal

• Rapid cycling

Standard Features:

• Isolated output contacts:
1 NO and 1 NC (460-14)
2 NO (460-15)

• 1-500 sec. variable
restart delay

• 2-8% variable
voltage unbalance

• 1-30 sec. variable
trip delay

• 8 amp general
purpose contacts

• Optional manual reset

• Compact design

• UL and cUL listed

• CE compliant

• Finger-safe terminals

• 5-year warranty

• Made in USA

• Surface or DIN
rail mountable

2/05

Specifications

460-14 460-15

2.350

Model 460-14 & 460-15

•

Operating Points

•

Three-Phase

Voltage Monitor

Special Options

Specifications
3-Phase Line Voltage

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • (475-600VAC optional)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • (95-20VAC optional)

Frequency

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • 50* or 60Hz

Low Voltage (% of set point)

•Trip

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 90% ±1%

•Reset

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 93% ±1%

High Voltage (% of set point)

•Trip

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 110% ±1%

•Reset

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 107% ±1%

Voltage Unbalance (NEMA)

•Trip

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 2-8% adjustable

•Reset

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Trip setting minus 1% (5-8%)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Trip setting minus .5% (2-4%)

Trip Delay Time

•Low, High and Unbalanced Voltage

•Single-phasing Faults

Restart Delay Time

•After a Fault

•After a Complete Power Loss

Output Contact Rating

•1 Form A and 1 Form B (460-14)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Pilot Duty 360VA @ 240VAC, B300

•2 Form A (460-15)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Pilot Duty 360VA @ 240VAC, B300

Power Consumption
Weight

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 14 oz.

Enclosure

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Polycarbonate

Terminal T or que
Wire Type

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Stranded or solid 12-20 AWG, one per terminal

Safety Marks

•UL

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • UL508

•CE

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • IEC 60947-6-2

Standards Passed

•Electrostatic Discharge (ESD)

•Radio Frequency Immunity, Radiated

•Fast Transient Burst

Surge

•IEC

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • IEC 1000-4-5, Level 3, 4kV line-to-line;

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Level 4, 4kV line-to-ground

•ANSI/IEEE

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • C62.41 Surge and Ring Wave Compliance

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • to a level of 6kV line-to-line

•Hi-potential Test

• • • • • • • • • • • • • • • • • • • 190-480VAC

Order # 460-575-14

• • • • • • 1-30 seconds adjustable

• • • • • • • • • • • • • • • • • • • 1 second fixed

• • • • • • • • • • • • • • • • • • • • • • • • • • • 1-500 seconds adjustable

• • • • • • • • • • • 1-500 seconds adjustable

• • • • • • • • 8A General Purpose @ 240VAC

• • • • • • • • • • • • • • • • • • • • • 8A General Purpose @ 240VAC

• • • • • • • • • • • • • • • • • • • 6 Watts (max)

• • • • • • • • • • • • • • • • • • • • • • • • 6 in.-lbs.

• • • • • • • • • • • IEC 1000-4-2, Level 3, 6kV contact, 8kV air

• • • • 150 MHz, 10V/m

• • • • • • • • • • • • • • • • • • • • IEC 1000-4-4, Level 3, 3.5kV input power & controls

• • • • • • • • • • • • • • • • • • • • • • • • Meets UL508 (2 x rated V +1000V for 1 minute)

FRONT VIEW

BOTTOM VIEW

SIDE VIEW

Environmental

Temperature Range

• • • • • • • • • • • • • • • • • • • • • Ambient Operating: -20° to 70°C (-4° to 158°F)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Ambient Storage: -40° to 80°C (-40° to 176°F)

Class of Protection
Relative Humidity

• • • • • • • • • • • • • • • • • • • • • • IP20, NEMA 1 (finger safe)

• • • • • • • • • • • • • • • • • • • • • • • 10-95%, non-condensing per IEC 68-2-3

Special Options

Manual Reset

*Note: 50 Hz will increase all delay timers by 20%

SymCom warrants its microcontroller based products against defects in material or workmanship for a period of
five (5) years from the date of manufacture. All other products manufactured by SymCom shall be warranted
against defects in material and workmanship for a period of two (2) years from the date of manufacture.
For complete information on warranty, liability, terms, returns, and cancellations, please refer to the SymCom
Terms and Conditions of Sale document.

• • • • • • • • • • • • • • • • • • • • • • • • • • • External momentary pushbutton required.

2880 North Plaza Drive • Rapid City, SD 57702
[phone] • [phone] • FAX [phone]
www.symcominc.com • email: [e-mail]

TYPICAL WIRING DIAGRAM
