Syma W1 User Manual

14+
W1
Бесколлекторные моторы и GPS
1080P FHD 200M
Еще дальше.Быстрее и четче.
(Эта камера работает только с WIFI 5G.
устройство поддерживает WIFI 5G).
Система оптического
позиционирования
Автоматический
взлет/посадка
Инструкция
Управление

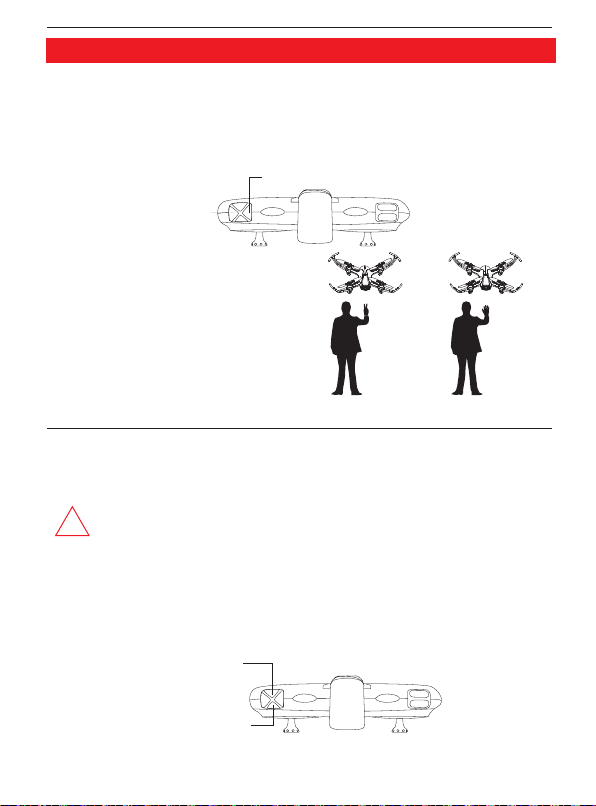

Отслеживание
жестом
кнопкой
Облет вокруг
Возврат одной
человека
точки
Маршрут
полета
Камера
WIFI 5G 1080P
Полет по точкам
Бесколлекторные
моторы
Контроль
маршрута по GPS
Частота 2.4ГГц
Важное заявление и указания по технике безопасности
Благодарим за выбор продукта SYMA. Пожалуйста, перед использованием внимательно прочи­тайте эту инструкцию и храните ее для дальнейшего использования. Сохраните упаковку на протяжении всего срока использования изделия, поскольку там содержится важная информация.
Руководство по безопасности
1. Продукт содержит мелкие детали! Пожалуйста, храните дрон и его компоненты в местах, недоступных для детей.
2. Это очень мощный дрон! Чтобы не допустить слишком быстрого набора высоты, аварии и столкновения с предметами, при первых полетах перемещайте ручки пульта, а особенно ручку газа, очень плавно и медленно.
3. После полета сначала выключайте питание пульта, а затем питание квадрокоптера.
4. Оберегайте элементы питания от воздействия высокой температуры, не размещайте их рядом с нагревательными приборами.
5. Во время полетов соблюдайте дополнительные меры предосторожности. Чтобы предотвратить столкновение дрона с головой или другими частями тела, не допускайте его сближение с собой, зрителями или животными на расстояние менее 2-3 метра. Перед посадкой убедитесь, что рядом нет людей.
6. Дети могут пилотировать дрон только под присмотром взрослых или опытного пилота Р/У моделей.
7. Не пытайтесь заряжать не перезаряжаемые батарейки. При установке батарей соблюдайте полярность. Не используйте одновременно старые и новые батарейки, батареи разного типа или производителя.
8. Если дрон не используется, отключите его питание и выключите пульт управления, а затем извлеките аккумулятор из дрона и батарейки из пульта.
9. Не допускайте короткого замыкания контактов элементов питания.
10.Если дрон не будет использоваться более 10 дней, примите меры, чтобы продлить срок службы аккумулятора дрона, зарядив аккумулятор на 40-50% от его полной емкости (полностью зарядите аккумулятор, а затем запустите дрон, отлетав половину времени полного полета квадрокоптера).
11.Чтобы избежать причинение травм, держитесь подальше от вращающихся пропеллеров.
12.Никогда не запускайте квадрокоптер на расстоянии менее 5000 метров от аэропорта. Для полетов выбирайте те площадки, на которых разрешен запуск радиоуправляемых моделей местными органами власти.
13.Для зарядки аккумулятора дрона используйте только прилагаемое зарядное устройство.
14.Перед очисткой дрона выключите оборудование и извлеките элементы питания. Регулярно проверяйте зарядное устройство, разъемы и другие детали модели на предмет отсутствия повреждений. Если обнаружены какие-либо неполадки, пожалуйста, немедленно прекратите использование изделия, пока повреждения не будут полностью отремонтированы и устранены.
15.Внимание! Дети могут собирать и подготавливать дрон к полету только под присмотром взрослых.
16.Не смотрите прямо на светодиодные огни квадрокоптера, так как это может повредить глаза.
17.Чтобы открыть крышку батарейного отсека, используйте соответствующую отвертку.
18.Храните упаковку и инструкцию на протяжении всего срока использования изделия, поскольку там содержится важная информация.
Обслуживание и ремонт
1.Для чистки изделия используйте только сухую и мягкую ткань.
2.Оберегайте модель от воздействия прямых солнечных лучей и тепла.
3.Не допускайте падения модели в воду, оберегайте продукт от воздействия влаги, иначе его электронные компоненты будут повреждены.
-1-
4.Регулярно осматривайте и проверяйте разъемы и другие детали. Если обнаружены какие-либо повреждения, пожалуйста, немедленно прекратите использование изделия, пока повреждения не будут полностью отремонтированы и устранены.
Обзор продукта
Конфигурация продукта
Комплект поставки:
Дрон x 1
Пульт управления
Технические параметры дрона
Диагональ
Бесколлектор­ные моторы
Макс. время полета
x 1
215мм
1815 2400KV
Примерно 12-14 минут
USB кабель
Защита пропеллеров
Общая высота
Время зарядки
Аккумулятор
Запасные про-
x 1
пеллеры A/B Кронштейн
x 4
для телефона
60мм
Примерно 3.5 часа
Общий вес
Примерно 230г
7.6В 1300мАч
x 2
x 1
Квадрокоптер
[1]
[2]
[3]
[4]
[5]
[7]
[6]
[8]
[1] Защита пропеллеров [2] БК мотор [3] Пропеллер [4] Камера [5] Кнопка Вкл./Выкл. [6] Аккумулятор [7] Передние огни [8] Задние огни
Пульт управления
[1] Кнопка Вкл./Выкл.
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[2] Левая ручка [3] Кронштейн для телефона [4] Правая ручка [5] Видео
[6] Переключение камеры [7] Фото [8] Переключение
[9] Возврат [10] Автоматический
[9]
взлет/посадка
[10]
передней камеры
-2-
Сборка дрона
Как установить и снять пропеллеры Установка пропеллеров A:
Совместите пропеллер «A» с валом мотора, установленного на луче дрона с меткой «A», нажмите вниз и поверните пропеллер против часовой стрелки. Чтобы снять, просто нажмите на пропеллер и поверните его по часовой стрелке.
Установка пропеллеров B:
Совместите пропеллер «В» с валом мотора, установленного на луче дрона с меткой «В», нажмите вниз и поверните пропеллер по часовой стрелке. Чтобы снять, просто нажмите на пропеллер и поверните его против часовой стрелки.
Пропеллер A (по часовой)
Пропеллер B
(против часовой)
Перед
A
B
B
Двигатель, вращающийся
по часовой стрелке,
отмечен точкой.
Двигатель, вращающийся против часовой стрелки без точки.
Зад
● Пожалуйста, устанавливайте пропеллеры только в том порядке, как указано на рисунках выше. Обратите внимание на направление вращения, пропеллеры отмечены метками и имеют разное направление вращения.
● Пожалуйста, убедитесь, пропеллеры, вращающиеся по часовой стрелке и против часовой
!
стрелки, установлены на соответствующие двигатели, иначе, при неправильной установке
Внимание!
пропеллеров, дрон не сможет летать.
● При установке пропеллеров будьте осторожны, так как их лопасти имеют острые кромки.
Установка защиты пропеллеров
Установите рамки защиты пропеллеров, вставив их в пазы под моторами, как показано на рисунке. Затем вставьте заглушки в пазы над рамками защиты пропеллеров.
Установка карты памяти (опция)
Вставьте карту памяти в дрон как показано на рисунке.
-3-
A

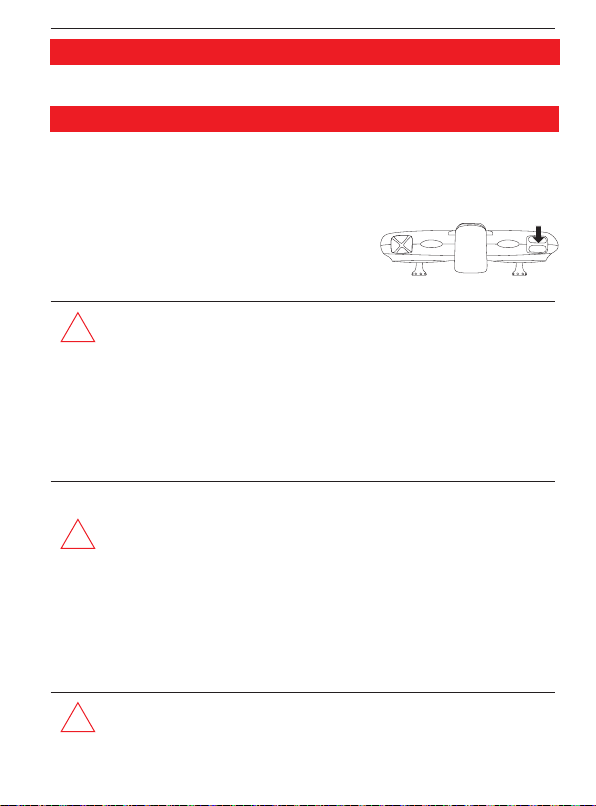

Установка аккумулятора
До упора вставьте аккумулятор в аккумуляторный отсек дрона, и убедитесь, что пряжки с обеих сторон аккумулятора защелкнуты. Убедитесь, что аккумулятор надежно зафиксирован на месте.
● Если аккумулятор установлен неправильно, это может привести к
!
потере питания и падению дрона.
Внимание!
Как извлечь аккумулятор
Нажмите кнопки фиксации с обеих сторон акку­мулятора и одновременно потяните его назад.
Зарядка аккумулятора дрона
Подключите аккумулятор к соответствующему разъему USB кабеля, противоположный разъем USB кабеля подключите к USB адаптеру 5В/1-2А. Во время зарядки зеленый индикатор будет медленно мигать, а красный гореть постоянно. Когда аккумулятор зарядится, зеленый и красный индикаторы станут светиться постоянно. Если аккумулятор не подключен и зарядки нет, красный индикатор горит постоянно, а зеленый выключен. При возникновении ошибки красный индикатор горит постоянно, а зеленый быстро мигает. Время полной зарядки не более 3,5 часа.
USB
USB кабельАккумулятор
● Для зарядки рекомендуется использовать USB адаптер 5В (1-2 А).
● Не рекомендуется заряжать от компьютера.
● Не оставляйте аккумулятор во время зарядки без присмотра.
● Не допускайте короткого замыкания контактов элементов питания.
● Если дрон не будет использоваться более 10 дней, примите меры, чтобы продлить срок службы аккумулятора дрона, зарядив аккумулятор на 40-50% от его полной емкости (полностью зарядите аккумулятор, а затем запустите дрон, отлетав половину времени полного полета квадрокоптера).
!
● Перед зарядкой всегда извлекайте аккумулятор из дрона.
Внимание!
● Дети могут заряжать аккумулятор только под присмотром взрослых.
● Разряженный аккумулятор должен быть извлечен из квадрокоптера.
● Внимание: При неправильном использовании аккумулятор может взорваться. Утилизируйте старые элементы питания согласно местному законодательству.
USB адаптер (не входит в комплект)
-4-
Установка кронштейна для телефона
1.Потянув вверх, снимите с пульта управления крышку отсека для установки кронштейна.
2.Вставьте кронштейн для крепления телефона в гнездо, расположенное в верхней части пульта.
3.Сожмите клавиши клипсы кронштейна, установите смартфон и отпустите клавиши клипсы.
Установка батареек в пульт управления:
Установка батареек: откройте крышку батарейного отсека на задней панели пульта. Строго соблюдая полярность, в соответствии с метками полярности в батарейном отсеке, установите 4 батарейки АА (не входят в комплект) и закройте крышку батарейного отсека пульта управления.
● При установке батареек строго соблюдайте полярность. Прежде, чем закрыть крышку, убедитесь, что каждая батарейка установлена правильно, с соблюде­ нием «+» и «-», как отмечено в батарейном отсеке.
!
● Не устанавливайте вместе старые и новые батарейки.
Внимание!
● Не используйте вместе батарейки разного типа.
● Не устанавливайте в пульт аккумуляторы.
Крышка батарейного отсека
4 батарейки АА
Подготовка к полету
Инициализация связи пульта управления с дроном
Шаг 1 Шаг 2 Шаг 3
Включите питание. Индикатор быстро мигает.
Включите питание. Огни быстро мигают → мигают медленно.
Переместите ручку газа до упора вверх и вниз.
-5-
Огни медленно мигают → горят постоянно
