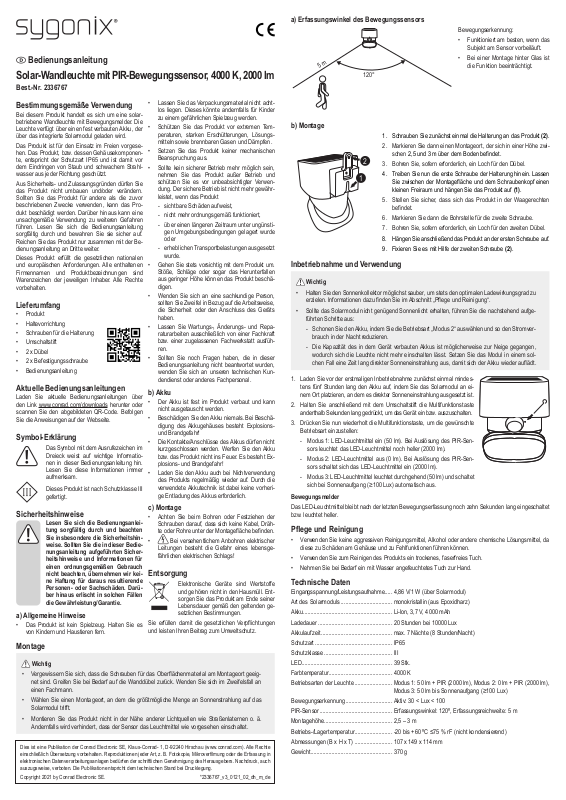

Sygonix SY-4673534 User guide [ml]

Bedienungsanleitung

Solar-Wandleuchte mit PIR-Bewegungssensor, 4000 K, 2000 lm

Best.-Nr. 2336767

Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um eine solar­betriebene Wandleuchte mit Bewegungsmelder. Die

Leuchte verfügt über einen fest verbauten Akku, der

über das integrierte Solarmodul geladen wird.
Das Produkt ist für den Einsatz im Freien vorgese-

hen. Das Produkt, bzw. dessen Gehäusekomponen­te, entspricht der Schutzart IP65 und ist damit vor

dem Eindringen von Staub und schwachem Strahl-

wasser aus jeder Richtung geschützt.
Aus Sicherheits- und Zulassungsgründen dürfen Sie

das Produkt nicht umbauen und/oder verändern.

Sollten Sie das Produkt für andere als die zuvor
beschriebenen Zwecke verwenden, kann das Pro­dukt beschädigt werden. Darüber hinaus kann eine
unsachgemäße Verwendung zu weiteren Gefahren
führen. Lesen Sie sich die Bedienungsanleitung
sorgfältig durch und bewahren Sie sie sicher auf.
Reichen Sie das Produkt nur zusammen mit der Be­dienungsanleitung an Dritte weiter.

Dieses Produkt erfüllt die gesetzlichen nationalen

und europäischen Anforderungen. Alle enthaltenen

Firmennamen und Produktbezeichnungen sind

Warenzeichen der jeweiligen Inhaber. Alle Rechte

vorbehalten.

Lieferumfang

• Produkt

• Haltevorrichtung

• Schrauben für die Halterung

• Umschaltstift

• 2 x Dübel

• 2 x Befestigungsschraube

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über
den Link www.conrad.com/downloads herunter oder

scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im

Dreieck weist auf wichtige Informatio­nen in dieser Bedienungsanleitung hin.
Lesen Sie diese Informationen immer
aufmerksam.

Dieses Produkt ist nach Schutzklasse III

gefertigt.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanlei­tung sorgfältig durch und beachten
Sie insbesondere die Sicherheitshin­weise. Sollten Sie die in dieser Bedie­nungsanleitung aufgeführten Sicher­heitshinweise und Informationen für
einen ordnungsgemäßen Gebrauch
nicht beachten, übernehmen wir kei­ne Haftung für daraus resultierende
Personen- oder Sachschäden. Darü­ber hinaus erlischt in solchen Fällen
die Gewährleistung/Garantie.

a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es

von Kindern und Haustieren fern.

Montage

Wichtig

• Vergewissern Sie sich, dass die Schrauben für das Oberächenmaterial am Montageort geeig-

net sind. Greifen Sie bei Bedarf auf die Wanddübel zurück. Wenden Sie sich im Zweifelsfall an
einen Fachmann.

• Wählen Sie einen Montageort, an dem die größtmögliche Menge an Sonnenstrahlung auf das
Solarmodul trifft.

• Montieren Sie das Produkt nicht in der Nähe anderer Lichtquellen wie Straßenlaternen o. ä.

Andernfalls wird verhindert, dass der Sensor das Leuchtmittel wie vorgesehen einschaltet.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad- 1, D-92240 Hirschau (www.conrad.com). Alle Rechte
einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die Erfassung in

elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch

auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2021 by Conrad Electronic SE. *2336767_v3_0121_02_dh_m_de

• Lassen Sie das Verpackungsmaterial nicht acht-

los liegen. Dieses könnte andernfalls für Kinder

zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Tem-

peraturen, starken Erschütterungen, Lösungs­mitteln sowie brennbaren Gasen und Dämpfen.

• Setzen Sie das Produkt keiner mechanischen

Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich sein,
nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwen­dung. Der sichere Betrieb ist nicht mehr gewähr­leistet, wenn das Produkt

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünsti­gen Umgebungsbedingungen gelagert wurde
oder

- erheblichen Transportbelastungen ausgesetzt
wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um.
Stöße, Schläge oder sogar das Herunterfallen
aus geringer Höhe können das Produkt beschä­digen.

• Wenden Sie sich an eine sachkundige Person,

sollten Sie Zweifel in Bezug auf die Arbeitsweise,
die Sicherheit oder den Anschluss des Geräts

haben.

• Lassen Sie Wartungs-, Änderungs- und Repa­raturarbeiten ausschließlich von einer Fachkraft
bzw. einer zugelassenen Fachwerkstatt ausfüh­ren.

• Sollten Sie noch Fragen haben, die in dieser
Bedienungsanleitung nicht beantwortet wurden,
wenden Sie sich an unseren technischen Kun-

dendienst oder anderes Fachpersonal.

b) Akku

• Der Akku ist fest im Produkt verbaut und kann
nicht ausgetauscht werden.

• Beschädigen Sie den Akku niemals. Bei Beschä-

digung des Akkugehäuses besteht Explosions-

und Brandgefahr!

• Die Kontakte/Anschlüsse des Akkus dürfen nicht

kurzgeschlossen werden. Werfen Sie den Akku

bzw. das Produkt nicht ins Feuer. Es besteht Ex-

plosions- und Brandgefahr!

• Laden Sie den Akku auch bei Nichtverwendung
des Produkts regelmäßig wieder auf. Durch die

verwendete Akkutechnik ist dabei keine vorheri­ge Entladung des Akkus erforderlich.

c) Montage

• Achten Sie beim Bohren oder Festziehen der
Schrauben darauf, dass sich keine Kabel, Dräh-

te oder Rohre unter der Montageäche benden.

• Bei versehentlichem Anbohren elektrischer
Leitungen besteht die Gefahr eines lebensge­fährlichen elektrischen Schlags!

Entsorgung

Elektronische Geräte sind Wertstoffe

und gehören nicht in den Hausmüll. Ent­sorgen Sie das Produkt am Ende seiner
Lebensdauer gemäß den geltenden ge­setzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen

und leisten Ihren Beitrag zum Umweltschutz.

a) Erfassungswinkel des Bewegungssensors

Bewegungserkennung:

• Funktioniert am besten, wenn das
Subjekt am Sensor vorbeiläuft.

• Bei einer Montage hinter Glas ist

5 m

120°

die Funktion beeinträchtigt.

b) Montage

1. Schrauben Sie zunächst einmal die Halterung an das Produkt (2).

2. Markieren Sie dann einen Montageort, der sich in einer Höhe zwi-

2

1

schen 2,5 und 3 m über dem Boden bendet.

3. Bohren Sie, sofern erforderlich, ein Loch für den Dübel.

4. Treiben Sie nun die erste Schraube der Halterung hinein. Lassen

Sie zwischen der Montageäche und dem Schraubenkopf einen

kleinen Freiraum und hängen Sie das Produkt auf (1).

5. Stellen Sie sicher, dass sich das Produkt in der Waagerechten

bendet.

6. Markieren Sie dann die Bohrstelle für die zweite Schraube.

7. Bohren Sie, sofern erforderlich, ein Loch für den zweiten Dübel.

8. Hängen Sie anschließend das Produkt an der ersten Schraube auf.

9. Fixieren Sie es mit Hilfe der zweiten Schraube (2).

Inbetriebnahme und Verwendung

Wichtig

• Halten Sie den Sonnenkollektor möglichst sauber, um stets den optimalen Ladewirkungsgrad zu
erzielen. Informationen dazu nden Sie im Abschnitt „Pege und Reinigung“.

• Sollte das Solarmodul nicht genügend Sonnenlicht erhalten, führen Sie die nachstehend aufge­führten Schritte aus:

- Schonen Sie den Akku, indem Sie die Betriebsart „Modus 2“ auswählen und so den Stromver-

brauch in der Nacht reduzieren.

- Die Kapazität des in dem Gerät verbauten Akkus ist möglicherweise zur Neige gegangen,

wodurch sich die Leuchte nicht mehr einschalten lässt. Setzen Sie das Modul in einem sol-

chen Fall eine Zeit lang direkter Sonneneinstrahlung aus, damit sich der Akku wieder auädt.

1. Laden Sie vor der erstmaligen Inbetriebnahme zunächst einmal mindes-

tens fünf Stunden lang den Akku auf, indem Sie das Solarmodul an ei­nem Ort platzieren, an dem es direkter Sonneneinstrahlung ausgesetzt ist.

2. Halten Sie anschließend mit dem Umschaltstift die Multifunktionstaste
anderthalb Sekunden lang gedrückt, um das Gerät ein bzw. auszuschalten.

3. Drücken Sie nun wiederholt die Multifunktionstaste, um die gewünschte
Betriebsart einzustellen:

- Modus 1: LED-Leuchtmittel ein (50 lm). Bei Auslösung des PIR-Sen-

sors leuchtet das LED-Leuchtmittel noch heller (2000 lm).

- Modus 2: LED-Leuchtmittel aus (0 lm). Bei Auslösung des PIR-Sen-

sors schaltet sich das LED-Leuchtmittel ein (2000 lm).

- Modus 3: LED-Leuchtmittel leuchtet durchgehend (50 lm) und schaltet

sich bei Sonnenaufgang (≥100 Lux) automatisch aus.

Bewegungsmelder

Das LED-Leuchtmittel bleibt nach der letzten Bewegungserfassung noch zehn Sekunden lang eingeschaltet
bzw. leuchtet heller.

Pege und Reinigung

• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da
diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

• Nehmen Sie bei Bedarf ein mit Wasser angefeuchtetes Tuch zur Hand.

Technische Daten

Eingangsspannung/Leistungsaufnahme ..... 4,86 V/1 W (über Solarmodul)

Art des Solarmoduls .................................. monokristallin (aus Epoxidharz)

Akku ........................................................... Li-Ion, 3,7 V, 4000 mAh

Ladedauer ................................................. 20 Stunden bei 10000 Lux

Akkulaufzeit ............................................... max. 7 Nächte (8 Stunden/Nacht)

Schutzart ................................................... IP65

Schutzklasse ............................................. III

LED ............................................................ 39 Stk.

Farbtemperatur .......................................... 4000 K

Betriebsarten der Leuchte ......................... Modus 1: 50 lm + PIR (2000 lm), Modus 2: 0 lm + PIR (2000 lm),

Bewegungserkennung ............................... Aktiv: 30 < Lux < 100

PIR-Sensor ................................................ Erfassungswinkel: 120º, Erfassungsreichweite: 5 m

Montagehöhe ............................................. 2,5 – 3 m

Betriebs-/Lagertemperatur ......................... -20 bis +60 ºC ≤75 % rF (nicht kondensierend)

Abmessungen (B x H x T) ......................... 107 x 149 x 114 mm

Gewicht ...................................................... 370 g

Modus 3: 50 lm bis Sonnenaufgang (≥100 Lux)

Operating Instructions

Solar Wall Light PIR Sensor 4000 K 2000 lm

Item No. 2336767

Installation

Important

• Check if the screws are suitable for the mounting surface material. Use the wall plugs if neces­sary. If in doubt consult a professional.

• Select a location where the solar panel receives the most sunlight.

• Do not place the product near other light sources such as streetlights. This will prevent the sen­sor from activating.

Intended use

This is a wall mounted light with motion sensor. It
has a non-removable battery that is charged by the
integrated solar panel.

The product is intended for outdoor use. It has an
ingress protection rating of IP65 and is protected
from dust and low-pressure water spray from all
directions.

For safety and approval purposes, you must not re­build and/or modify this product. If you use the prod-

uct for purposes other than those described above,
the product may be damaged. In addition, improper
use can result in or other hazards. Read the instruc-

tions carefully and store them in a safe place. Make
this product available to third parties only together
with its operating instructions.

This product complies with the statutory national and

European requirements. All company names and

product names are trademarks of their respective

owners. All rights reserved.

Delivery content

• Product

• Mounting bracket

• Bracket screw

• Switch pin

• 2x wall plugs

• 2x mounting screws

• Operating instructions

Up-to-date operating instructions

Download the latest operating instructions at
www.conrad.com/downloads or scan the QR code
shown. Follow the instructions on the website.

Explanation of symbols

The symbol with the exclamation mark in

the triangle is used to indicate important
information in these operating instruc-

tions. Always read this information carefully.

This product is constructed according to

protection class III.

Safety instructions

Read the operating instructions
carefully and especially observe
the safety information. If you do not
follow the safety instructions and
information on proper handling in
this manual, we assume no liability
for any resulting personal injury or
damage to property. Such cases will
invalidate the warranty/guarantee.

a) General information

• The device is not a toy. Keep it out of the reach
of children and pets.

• Do not leave packaging material lying around
carelessly. This may become dangerous playing
material for children.

• Protect the appliance from extreme tempera-

tures, strong jolts, ammable gases, steam, and

solvents.

• Do not place the product under any mechanical
stress.

• If it is no longer possible to operate the product

safely, take it out of operation and protect it from

any accidental use. Safe operation can no longer
be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor
ambient conditions or

- has been subjected to any serious transport­related stresses.

• Please handle the product carefully. Jolts, im-

pacts or a fall even from a low height can dam­age the product.

• Consult an expert when in doubt about the op-

eration, safety, or connection of the appliance.

• Maintenance, modications, and repairs must

only be completed by a technician or an author­ised repair centre.

• If you have questions which remain unanswered
by these operating instructions, contact our tech­nical support service or other technical personnel.

b) Rechargeable battery

• The rechargeable battery is permanently built
into the product and cannot be replaced.

• Never damage the rechargeable battery. Damag­ing the casing of the rechargeable battery might

cause an explosion or a re!

• Never short-circuit the contacts of the recharge­able battery. Do not throw the battery or the

product into re. There is a danger of re and
explosion!

• Charge the rechargeable battery regularly, even
if you do are not using the product. Due to the

rechargeable battery technology being used,

you do not need to discharge the rechargeable

battery rst.

c) Installation

• When drilling or tightening screws, make sure
there are no cables, wires, or pipes located un-

derneath the surface.

• Inadvertently drilling through electric cables

can cause life-threatening electric shock!

Disposal

Electronic devices are recyclable

waste and must not be disposed of in

the household waste. At the end of its
service life, dispose of the product in

accordance with applicable regulatory
guidelines.

You thus fulll your statutory obligations and contrib­ute to the protection of the environment.

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights in­cluding translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication

represents the technical status at the time of printing.

Copyright 2021 by Conrad Electronic SE. *2336767_v3_0121_02_dh_m_en

a) Motion detection angle

Motion detection:

• Works best when the subject
walks across the sensor.

5 m

120°

• Does not work well behind glass.

b) Mounting

1. Screw the bracket to the product (2).

2. Mark a spot on a surface 2.5 - 3 m above ground level.

2

3. (If needed) Drill a hole for the wall plug.

4. Insert the rst screw. Leave some of the screw head protruding

1

and then hang the product (1).

5. Make sure the product is vertically aligned.

6. Mark the position for the bracket screw hole.

7. Drill a hole for the wall plug if needed

8. Hang the product from the rst screw.

9. Secure it with the second screw (2).

Operation

Important

• Keep the panel clean to maximize charging efciency. See section “Care and cleaning”.

• If the solar panel is not exposed to enough sunlight:

- Conserve battery by reducing the power consumption during the night by selecting “Mode 2”.

- The product may run out of battery and will not switch on. If this happens place it under bright
sunlight to recharge.

1. Before rst use, place the panel under bright sunlight for at least 5 hours

to charge the battery.

2. Use the switch pin to press and hold the multifunction button for 1.5 sec­onds to switch the power ON/OFF.

3. Press the multifunction button to switch modes:

- Mode 1: LED ON (50 lm). When PIR sensor is triggered LED gets

brighter (2000 lm).

- Mode 2: LED OFF (0 lm). When PIR sensor is triggered LED turns
ON (2000 lm).

- Mode 3: LED constantly ON (50 lm) LED turns OFF at sunrise (≥100 lux)

Motion sensor

The LED will stay on 10 seconds after the motion stops.

Care and cleaning

• Do not use any aggressive cleaning agents, rubbing alcohol or other chemical solutions as they can

cause damage to the housing and malfunctioning.

• Clean the product with a dry, bre-free cloth.

• Use a cloth moistened with water if needed.

Technical data

Input voltage/power .............................. 4.86 V 1 W (from solar panel)

Solar panel type .................................... Epoxy Mono-Crystalline

Rechargeable battery ........................... Li-ion 3.7 V, 4000 mAh

Recharge time ...................................... 20 hours at 10000 lux

Operating time ...................................... max. 7 nights (8 hours/night)

Ingress protection ................................. IP65

Protection class .................................... III

LED ....................................................... 39 pcs

Colour temperature ............................... 4000 K

Light modes .......................................... Mode1: 50 lm + PIR (2000 lm), Mode 2: 0 lm + PIR (2000 lm)

PIR sensor ............................................ Detection angle: 120º, Detection distance: 5 m

Installation height .................................. 2.5 - 3 m

Operating/storage conditions ................ -20 to +60 ºC, ≤75 % RH (non condensing)

Dimensions (W x H x D) ....................... 107 x 149 x 114 mm

Weight .................................................. 370 g

Mode 3: 50 lm until sunrise (≥100 lux)

Mode d’emploi

Lampe solaire murale avec capteur PIR 4000 K 2000 lm

N° de commande 2336767

Utilisation prévue

Il s’agit d’une lampe murale avec capteur de mouve­ment. Elle dispose d’une batterie non amovible qui
est chargée par le panneau solaire intégré.

Le produit est prévu pour un usage en extérieur. Il
a un indice de protection IP65 contre les inltrations
et est protégé contre la poussière et les projections
d’eau à basse pression de toutes les directions.

Pour des raisons de sécurité et d’homologation,
toute restructuration et/ou modication du produit est
interdite. Toute utilisation à des ns autres que celles
décrites ci-dessus pourrait endommager le produit.
En outre, une mauvaise utilisation vous expose à
d’autres risques. Lisez attentivement les instructions
du mode d’emploi et conservez-le dans un endroit
sûr. Ne mettez ce produit à la disposition de tiers
qu’avec son mode d’emploi.

Ce produit est conforme aux exigences nationales
et européennes en vigueur. Tous les noms d’entre­prises et appellations de produits sont des marques
commerciales de leurs propriétaires respectifs. Tous
droits réservés.

Contenu de l’emballage

• Produit

• Support de xation

• Vis du support

• Broche de commutation

• 2 chevilles murales

• 2 vis de xation

• Mode d’emploi

Mode d’emploi actualisé

Téléchargez le mode d’emploi le plus récent sur
www.conrad.com/downloads ou scannez le code
QR indiqué. Suivez les instructions gurant sur le
site Web.

Explication des symboles

Le symbole avec le point d’exclamation

dans un triangle sert à indiquer les infor­mations importantes présentes dans ce
mode d’emploi. Veuillez lire ces informa­tions attentivement.

Le produit a été fabriqué selon la classe

de protection III.

Consignes de sécurité

Lisez attentivement le mode d’em­ploi et observez particulièrement
les consignes de sécurité. Nous
déclinons toute responsabilité en
cas de dommages corporels ou ma­tériels résultant du non-respect des
consignes de sécurité et des infor­mations relatives à la manipulation
correcte contenues dans ce manuel.
De tels cas entraînent l’annulation de
la garantie.

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne
(www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photo­copie, microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable
par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au
moment de l'impression.

Copyright 2021 by Conrad Electronic SE. *2336767_v3_0121_02_dh_m_fr

a) Informations générales

• Cet appareil n’est pas un jouet. Il doit rester hors
de portée des enfants et des animaux domes­tiques.

• Ne laissez pas traîner le matériel d’emballage.
Celui-ci peut se révéler dangereux si des enfants
le prennent pour un jouet.

• Gardez l'appareil à l’abri de températures ex­trêmes, de secousses intenses, de gaz inam­mables, de vapeurs et de solvants.

• N’exposez pas le produit à des contraintes mé­caniques.

• Si une utilisation du produit en toute sécurité
n’est plus possible, arrêtez de l’utiliser et pro­tégez-le de toute utilisation accidentelle. Un
fonctionnement sûr ne peut plus être garanti si
le produit :

- est visiblement endommagé,

- ne fonctionne plus correctement,

- a été stocké pendant une période prolongée

dans des conditions défavorables ou

- a été transporté dans des conditions très rudes.

• Manipulez le produit avec précaution. Des se-

cousses, des chocs ou une chute, même de
faible hauteur, peuvent endommager le produit.

• Consultez un spécialiste en cas de doute sur le
fonctionnement, la sécurité ou le raccordement
de l’appareil.

• L’entretien, les modications et les réparations
doivent être effectués uniquement par un techni­cien ou un centre de réparation agréé.

• Si vous avez des questions dont la réponse ne
gure pas dans ce mode d’emploi, contactez
notre service d'assistance technique ou tout
autre personnel technique.

b) Accumulateurs

• L’accumulateur est intégré au produit, il n’est pas
remplaçable.

• N’endommagez jamais l’accumulateur. Un dom­mage sur le boîtier de l’accumulateur peut provo­quer un risque d’explosion et d’incendie !

• Ne court-circuitez jamais les contacts de l’ac­cumulateur. Ne jetez pas l’accumulateur ou le
produit dans le feu. Cela constitue un risque
d’explosion et d’incendie !

• Rechargez régulièrement l’accumulateur même
lorsque vous n’utilisez pas le produit. Grâce à
la technologie des accumulateurs, un déchar­gement préalable de l’accumulateur n’est pas
nécessaire.

c) Installation

• Avant de percer les trous ou de serrer les vis,
assurez-vous qu’aucun câble, conduit ou canali­sation ne passe sous la surface de xation.

• Percer par inadvertance à travers des
câbles électriques peut entraîner un risque
d’électrocution mortelle !

Élimination des déchets

Les appareils électroniques sont des

matériaux recyclables et ne doivent pas
être éliminés avec les ordures ména­gères. En n de vie, éliminez l’appareil
conformément aux dispositions légales
en vigueur.

Ainsi, vous respectez les ordonnances légales et
contribuez à la protection de l’environnement.

Installation

Important

• Vériez si les vis sont adaptées au matériau de la surface de montage. Utilisez les chevilles
murales si nécessaire. En cas de doute, consultez un professionnel.

• Choisissez un endroit où le panneau solaire reçoit le plus de lumière.

• Ne placez pas le produit à proximité d’autres sources de lumière telles que les lampadaires. Cela

empêche le capteur de s’activer.

a) Angle de détection de mouvements

Détection de mouvement

• La détection est optimale lorsque
le sujet traverse le capteur.

• Ne fonctionne pas bien derrière

5 m

120°

une vitre.

b) Montage

1. Vissez le support au produit (2).

2. Marquez un point sur une surface de 2,5 à 3 m au-dessus du sol.

2

3. (Si nécessaire) Percez un trou pour la cheville murale.

4. Insérez la première vis. Laissez une partie de la tête de vis déborder et ac-

1

crochez ensuite le produit (1).

5. Assurez-vous que le produit est aligné verticalement.

6. Marquez la position du trou pour la vis du support.

7. Percez un trou pour la cheville murale, si nécessaire.

8. Accrochez le produit sur la première vis.

9. Fixez-le avec la deuxième vis (2).

Fonctionnement

Important

• Gardez les panneaux propres pour maximiser l’efcacité de la charge. Consultez la section
« Entretien et nettoyage ».

• Si le panneau solaire n’est pas sufsamment exposé à la lumière du soleil :

- Préservez l’autonomie de la batterie en réduisant la consommation d’énergie pendant la nuit

par la sélection du « Mode 2 ».

- Le produit peut être à court de batterie et ne s’allumera pas. Dans ce cas, placez-le sous un
soleil éclatant pour qu’il se recharge.

1. Avant la première utilisation, placez le panneau sous un soleil éclatant
pendant au moins 5 heures pour charger la batterie.

2. À l’aide de la broche de commutation, appuyez sur le bouton multifonc­tion et maintenez-le enfoncé pendant 1,5 secondes pour allumer ou
éteindre l’appareil.

3. Appuyez sur le bouton multifonction pour changer de mode :

- Mode 1 : LED allumée (50 lm). Lorsque le capteur PIR est déclenché,
la LED devient plus claire (2000 lm).

- Mode 2 : LED éteinte (0 lm). Lorsque le capteur PIR est déclenché, la
LED s’allume (2000 lm).

- Mode 3 : LED constamment allumée (50 lm), la LED s’éteint au lever
du soleil (≥100 lux).

Détecteur de mouvements

La LED reste allumée 10 secondes après l’arrêt du mouvement.

Entretien et nettoyage

• N’utilisez pas de produits de nettoyage abrasifs, d’alcool à friction ou d'autre produit chimique ; ceux-ci
risqueraient d’abîmer le boîtier et de causer des dysfonctionnements.

• Nettoyez le produit à l'aide d'un chiffon sec et sans bres.

• Utilisez un chiffon humidié avec de l’eau si nécessaire.

Caractéristiques techniques

Tension/puissance d’entrée .........................4,86 V 1 W (du panneau solaire)

Type de panneau solaire .............................Epoxy monocristallin

Batterie rechargeable ..................................Li-ion 3,7 V, 4 000 mAh

Durée de charge ..........................................20 heures à 10000 lux

Durée de fonctionnement ............................7 nuits max. (8 heures/nuit)

Indice de protection .....................................IP65

Classe de protection ....................................III

LED ..............................................................39 pces

Température de couleur ...............................4 000 K

Modes d’éclairage ....................................... Mode 1 : 50 lm + PIR (2000 lm), Mode 2 : 0 lm + PIR (2000 lm)

Capteur PIR ................................................. Angle de détection : 120º, distance de détection : 5 m

Hauteur d'installation ................................... 2,5 - 3 m

Température de fonctionnement/stockage .. -20 à +60 ºC ≤75 % HR (sans condensation)

Dimensions (l x h x p) ..................................107 x 149 x 114 mm

Poids ............................................................ 370 g

Mode 3 : 50 lm jusqu’au lever du soleil (≥100 lux)

Gebruiksaanwijzing

Wandlamp op zonne-energie met PIR-sensor 4000 K 2000 lm

Bestelnr. 2336767

Beoogd gebruik

Deze lamp is bestemd voor muurmontage en is
voorzien van een bewegingssensor. Het heeft een
niet-uitneembare batterij die wordt opgeladen door
het geïntegreerde zonnepaneel.

Het product is bedoeld voor buitengebruik. Het heeft
een IP65 beschermingsklasse en is beschermd te­gen stof en spattend water op lage druk vanuit alle
richtingen.

Om veiligheids- en goedkeuringsredenen mag u

niets aan dit product veranderen. Als het product
voor andere doeleinden wordt gebruikt dan hier­boven beschreven, kan het worden beschadigd.
Bovendien kan onjuist gebruik tot andere gevaren
leiden. Lees de gebruiksaanwijzing goed door en
bewaar deze op een veilige plek. Het product mag
alleen samen met de gebruiksaanwijzing aan derden
worden doorgegeven.

Het product is voldoet aan de nationale en Europese
wettelijke voorschriften. Alle bedrijfs- en productna­men zijn handelsmerken van de betreffende eigena­ren. Alle rechten voorbehouden.

Leveringsomvang

• Product

• Montagebeugel

• Beugelschroef

• Schakelpin

• 2x muurplug

• 2x montageschroeven

• Gebruiksaanwijzing

Meest recente gebruiksaanwijzing

Download de meest recente gebruiksaanwijzing via
www.conrad.com/downloads of scan de afgebeelde
QR-code. Volg de aanwijzingen op de website op.

Verklaring van de tekens

Dit symbool met het uitroepteken in een

driehoek wordt gebruikt om belangrijke
informatie in deze gebruiksaanwijzing
te onderstrepen. Lees deze informatie
altijd aandachtig door.

Dit product pomp is gefabriceerd in over-

eenstemming met beschermingsklasse
III.

Veiligheidsinstructies

Lees de gebruiksaanwijzing aan­dachtig door en neem vooral de vei­ligheidsinformatie in acht. Indien de
veiligheidsinstructies en de aanwij­zingen voor een juiste bediening in
deze gebruiksaanwijzing niet worden
opgevolgd, aanvaarden wij geen ver­antwoordelijkheid voor hieruit resul­terend persoonlijk letsel of materiële
schade. In dergelijke gevallen vervalt
de aansprakelijkheid/garantie.

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten,

vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of

de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever.
Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand ten tijde van het drukken.

Copyright 2021 by Conrad Electronic SE. *2336767_v3_0121_02_dh_m_nl

a) Algemene informatie

• Dit apparaat is geen speelgoed. Houd het buiten
het bereik van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet achteloos rond­slingeren. Dit kan voor kinderen gevaarlijk speel­goed worden.

• Bescherm het product tegen extreme temperatu­ren, sterke schokken, brandbare gassen, stoom
en oplosmiddelen.

• Stel het product niet aan mechanische spanning
bloot.

• Als het product niet langer veilig gebruikt kan
worden, stel het dan buiten bedrijf en zorg ervoor
dat niemand het per ongeluk kan gebruiken. Vei­lig gebruik kan niet langer worden gegarandeerd
als het product:

- zichtbaar is beschadigd,

- niet meer naar behoren werkt,

- gedurende een langere periode onder slechte
omstandigheden is opgeslagen of

- onderhevig is geweest aan ernstige transport­belasting.

• Behandel het product met zorg. Schokken, sto­ten of zelfs een val van geringe hoogte kunnen
het product beschadigen.

• Raadpleeg een expert als u vragen hebt over ge-
bruik, veiligheid of aansluiting van het apparaat.

• Onderhoud, aanpassingen en reparaties mogen
alleen uitgevoerd worden door een technicus of
een daartoe bevoegd servicecentrum.

• Als u nog vragen heeft die niet door deze ge­bruiksaanwijzing worden beantwoord, kunt u
contact opnemen met onze technische dienst of
ander technisch personeel.

b) Oplaadbare batterij

• De oplaadbare accu is ingebouwd in het product
en kan niet worden vervangen.

• Beschadig de oplaadbare accu nooit. Het be­schadigen van de behuizing van de oplaadbare

accu kan explosiegevaar of brand veroorzaken!

• U mag de polen van de oplaadbare accu nooit
kortsluiten. Gooi de accu of het product nooit in

het vuur. Er bestaat gevaar op brand of explosie!

• Laad de oplaadbare accu regelmatig op, zelfs
wanneer u het product niet gebruikt. Tengevolge
van de gebruikte technologie van de oplaadbare
accu, hoeft u de oplaadbare accu niet eerst te
ontladen.

c) Installatie

• Zorg bij het boren of vastdraaien van schroeven
dat er zich geen kabels, draden of leidingen on­der het oppervlak bevinden.

• Het per ongeluk doorboren van stroomka­bels kan een levensgevaarlijke elektrische schok

veroorzaken!

Verwijdering

Elektronische apparaten zijn recycle-

baar afval en horen niet bij het huisvuil.
Als het product niet meer werkt moet u
het volgens de geldende wettelijke be­palingen voor afvalverwerking afvoeren.

Op deze wijze voldoet u aan uw wettelijke verplich­tingen en draagt u bij aan de bescherming van het
milieu.

Installatie

Belangrijk

• Controleer of de schroeven geschikt zijn voor het materiaal van het installatieoppervlak. Gebruik
indien nodig de muurpluggen. Raadpleeg in geval van twijfel een professionele monteur.

• Kies een plek waar het zonnepaneel het meeste zonlicht krijgt.

• Plaats het product niet in de buurt van andere lichtbronnen zoals straatverlichting. Zo wordt
voorkomen dat de sensor wordt geactiveerd.

a) Hoek van bewegingsdetectie

Bewegingssensor:

• Werkt het beste wanneer iemand
door het detectiebereik van de
sensor loopt.

5 m

120°

• Het werkt niet goed achter glas.

b) Montage

1. Schroef de beugel op het product (2).

2. Markeer een plek op een oppervlak 2,5 - 3 m boven de grond.

2

3. (Indien nodig) Boor een gat voor de muurplug.

1

4. Steek er de eerste schroef in. Laat de kop van de schroef ietwat

uitsteken en hang vervolgens het product op (1).

5. Zorg ervoor dat het product verticaal is uitgelijnd.

6. Markeer de positie voor het gat voor de beugelschroef.

7. Boor indien nodig een gat voor de muurplug.

8. Hang het product aan de eerste schroef.

9. Zet het vast met de tweede schroef (2).

Bediening

Belangrijk

• Houd de panelen schoon om de laadefciëntie te optimaliseren. Zie paragraaf “Onderhoud en reiniging”.

• Als het zonnepaneel niet aan genoeg zonlicht wordt blootgesteld:

- Bespaar batterijcapaciteit door "Modus 2” te selecteren en het stroomverbruik ‘s nachts te

verlagen.

- De batterij van het product kan uitgeput raken waardoor het product niet meer inschakelt.
Plaats het in dit geval onder fel zonlicht om weer op te laden.

1. Plaats het paneel vóór het eerste gebruik minstens 5 uur onder fel zon­licht om de batterij op te laden.

2. Gebruik de schakelpin om de multifunctionele knop 1,5 seconde inge­drukt te houden om het apparaat AAN/UIT te schakelen.

3. Druk op de multifunctionele knop om van modus te veranderen:

- Modus 1: Led AAN (50 lm). Wanneer de PIR-sensor wordt geacti­veerd, verhoogt de led in helderheid (2000 lm).

- Modus 2: LED uit (0 lm). Wanneer de PIR-sensor wordt geactiveerd,
schakelt de led AAN (2000 lm).

- Modus 3: Led constant AAN (50 lm), led schakelt UIT bij zonsopkomst

(≥100 lux).

Bewegingssensor

De led blijft 10 seconden actief nadat de beweging is gestopt.

Onderhoud en reiniging

• Gebruik in geen enkel geval agressieve schoonmaakmiddelen, ontsmettingsalcohol of andere chemi­sche oplossingen omdat deze schade toe kunnen brengen aan de behuizing en zelfs afbreuk kan doen
aan de werking van het product.

• Reinig het product met een droog, pluisvrij doekje.

• Gebruik eventueel een met water bevochtig gemaakte doek.

Technische gegevens

Ingangsspanning/-vermogen ................ 4,86 V 1 W (van zonnepaneel)

Type zonnepaneel ................................ Epoxy monokristallijn

Oplaadbare batterij ............................... Li-ion 3,7 V, 4000 mAh

Oplaadtijd ............................................. 20 uur bij 10000 lux

Gebruiksduur ........................................ max. 7 nachten (8 uur/nacht)

Beschermingsklasse ............................. IP65

Beschermingsklasse ............................. III

Led........................................................ 39 stuks

Kleurtemperatuur .................................. 4000 K

Lichtmodi .............................................. Modus 1: 50 lm + PIR (2000 lm), Modus 2: 0 lm + PIR (2000 lm)

PIR-sensor ............................................ Detectiehoek: 120º, detectieafstand: 5 m

Installatiehoogte ................................... 2,5 - 3 m

Gebruiks-/opslagtemperatuur ............... -20 tot +60 ºC ≤ 75 % RV (niet condenserend)

Afmetingen (B x H x D) ......................... 107 x 149 x 114 mm

Gewicht ................................................. 370 g

Modus 3: 50 lm tot zonsopkomst (≥100 lux)
