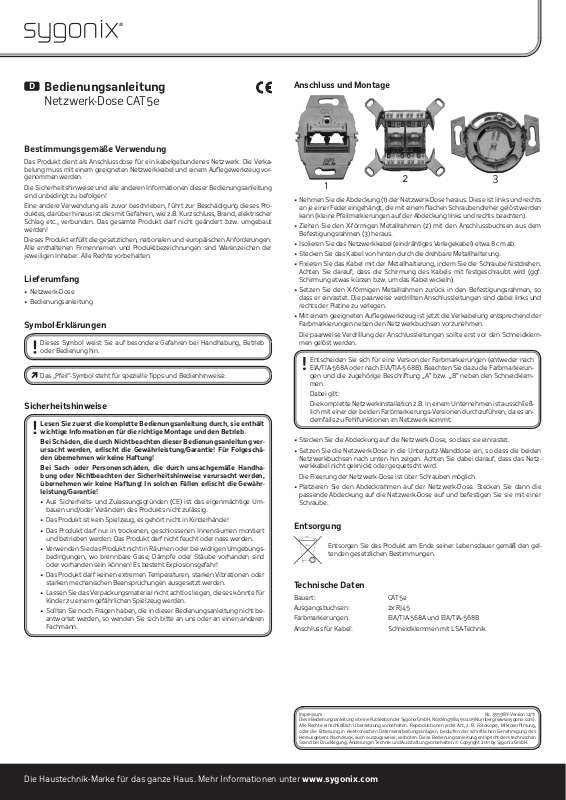

Sygonix Network socket CAT5e Operating instructions [ml]

Bedienungsanleitung

Netzwerk-Dose CAT5e

Bestimmungsgemäße Verwendung

Das Produkt dient als Anschlussdose für ein kabelgebundenes Netzwerk. Die Verkabelung muss mit einem geeigneten Netzwerkkabel und einem Auﬂ egewerkzeug vor- genommen werden.

Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu befolgen!

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc., verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Netzwerk-Dose

• Bedienungsanleitung

Symbol-Erklärungen

Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise.

Sicherheitshinweise

Lesen Sie zuerst die komplette Bedienungsanleitung durch, sie enthält wichtige Informationen für die richtige Montage und den Betrieb.

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie!

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht zulässig.

• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände!

• Das Produkt darf nur in trockenen, geschlossenen Innenräumen montiert und betrieben werden. Das Produkt darf nicht feucht oder nass werden.

• Verwenden Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es besteht Explosionsgefahr!

• Das Produkt darf keinen extremen Temperaturen, starken Vibrationen oder starken mechanischen Beanspruchungen ausgesetzt werden.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden Sie sich bitte an uns oder an einen anderen Fachmann.

Anschluss und Montage

• Nehmen Sie die Abdeckung (1) der Netzwerk-Dose heraus. Diese ist links und rechts an je einer Feder eingehängt, die mit einem ﬂ achen Schraubendreher gelöst werden kann (kleine Pfeilmarkierungen auf der Abdeckung links und rechts beachten).

• Ziehen Sie den X-förmigen Metallrahmen (2) mit den Anschlussbuchsen aus dem Befestigungsrahmen (3) heraus.

• Isolieren Sie das Netzwerkkabel (eindrähtiges Verlegekabel) etwa 8 cm ab.

• Stecken Sie das Kabel von hinten durch die drehbare Metallhalterung.

• Fixieren Sie das Kabel mit der Metallhalterung, indem Sie die Schraube festdrehen. Achten Sie darauf, dass die Schirmung des Kabels mit festgeschraubt wird (ggf. Schirmung etwas kürzen bzw. um das Kabel wickeln).

• Setzen Sie den X-förmigen Metallrahmen zurück in den Befestigungsrahmen, so dass er einrastet. Die paarweise verdrillten Anschlussleitungen sind dabei links und rechts der Platine zu verlegen.

• Mit einem geeigneten Auﬂ egewerkzeug ist jetzt die Verkabelung entsprechend der Farbmarkierungen neben den Netzwerkbuchsen vorzunehmen.

Die paarweise Verdrillung der Anschlussleitungen sollte erst vor den Schneidklem-

men gelöst werden.

Entscheiden Sie sich für eine Version der Farbmarkierungen (entweder nach EIA/TIA-568A oder nach EIA/TIA-568B). Beachten Sie dazu die Farbmarkierungen und die zugehörige Beschriftung „A“ bzw. „B“ neben den Schneidklemmen.

Dabei gilt: Die komplette Net zwerkinstallation z.B. in einem Unternehmen ist ausschließ-

lich mit einer der beiden Farbmarkierungs-Versionen durchzuführen, da es andernfalls zu Fehlfunktionen im Netzwerk kommt.

• Stecken Sie die Abdeckung auf die Netzwerk-Dose, so dass sie einrastet.

• Setzen Sie die Netzwerk-Dose in die Unterputz-Wanddose ein, so dass die beiden Netzwerkbuchsen nach unten hin zeigen. Achten Sie dabei darauf, dass das Netzwerkkabel nicht geknickt oder gequetscht wird.

Die Fixierung der Netzwerk-Dose ist über Schrauben möglich.

• Platzieren Sie den Abdeckrahmen auf der Netzwerk-Dose. Stecken Sie dann die passende Abdeckung auf die Netzwerk-Dose auf und befestigen Sie sie mit einer Schraube.

Entsorgung

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den gel-

tenden gesetzlichen Bestimmungen.

Technische Daten

Bauart: CAT5e Ausgangsbuchsen: 2x RJ45 Farbmarkierungen: EIA/TIA-568A und EIA/TIA-568B Anschluss für Kabel: Schneidklemmen mit LSA-Technik

Impressum Diese Bedienungsanleitung ist eine Publikation der Sygonix GmbH, Nordring 98a, 90409 Nürnberg (www.sygonix.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverﬁ lmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. © Copyright 2011 by Sygonix GmbH.

Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com

Nr. 33598Y- Version 12/11

Gebruiksaanwijzing

Netwerkdoos CAT5e

Beoogd gebruik

Het product dient als aansluitdoos voor een kabelgebonden netwerk. De bekabeling moet doorgevoerd worden met een geschikte netwerkkabel en een opzetgereedschap.

De veiligheidsaanwijzingen en alle andere informatie in deze gebruiksaanwijzing moeten beslist opgevolgd worden!

Een andere toepassing dan hierboven beschreven leidt tot beschadiging van dit product; daarnaast bestaat hierbij gevaar van bijv. kortsluiting, brand of een elektrische schok. Er mag niets aan dit product worden gewijzigd resp. omgebouwd!

Omvang van de levering

• Netwerkdoos

• Gebruiksaanwijzing

Verklaring van symbolen

Dit symbool wijst op bijzondere gevaren bij de hantering, het gebruik en de bediening.

Aansluiten en monteren

• Haal de afdekking (1) uit de netwerkdoos. Deze is zowel links als rechts aan een veer opgehangen, die met een platte schroevendraaier kan worden losgedraaid (let op de kleine pijlmarkeringen links en rechts op de afdekking).

• Trek het X-vormige metalen frame (2) met de aansluitbussen uit het bevestig ingsframe (3).

• Strip de netwerkkabel (kabel met 1 draad) ca. 8 cm.

• Steek de kabel van achteren door de draaibare metalen houder.

• Fixeer de kabel met de metalen houder door de schroef vast te draaien. Let erop, dat de afscherming van de kabel mee wordt vastgeschroefd (evt. afscherming iets korter maken resp. om de kabel wikkelen).

• Plaats het X-vormige metalen frame terug in het bevestigingsframe, zodat het vastklikt. De paarsgewijs getwiste aansluitleidingen moeten daarbij links en rechts van de printplaat worden gelegd.

• Met een geschikt opzetgereedschap kan de bekabeling nu worden doorgevoerd overeenkomstig de kleurmarkeringen naast de netwerkbussen.

De paarsgewijze twisting van de aansluitleidingen moet pas voor de snijklemmen

worden losgedraaid.

Het „pijl“-symbool wijst op speciale tips en bedieningsinstructies.

Veiligheidsaanwijzingen

Lees de volledige handleiding eerst goed door, deze bevat belangrijke informatie over de juiste manier van monteren en de werking.

Bij schade, veroorzaakt door het niet opvolgen van deze gebruiksaanwijzing, vervalt ieder recht op waarborg/garantie! Voor gevolgschade zijn wij niet aansprakelijk!

Bij materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik of het niet naleven van de veiligheidsaanwijzingen, zijn wij niet aansprakelijk! In dergelijke gevallen vervalt de waarborg/garantie!

• Om redenen van veiligheid en toelating (CE) is het eigenmachtig ombouwen en/of wijzigen van het apparaat niet toegestaan.

• Het product is geen speelgoed, houd het buiten bereik van kinderen!

• Het product is uitsluitend bedoeld voor montage en gebruik in gesloten, droge ruimtes binnenshuis. Het product mag niet vochtig of nat worden.

• Gebruik het product niet in ruimtes of onder ongunstige omstandigheden waarbij brandbare gassen, dampen of stoffen aanwezig zijn of aanwezig zouden kunnen zijn! Explosiegevaar!

• Stel het product niet bloot aan extreme temperaturen, sterke trillingen of zware mechanische belastingen.

• Laat het verpakkingsmateriaal niet rondslingeren, dit kan voor kinderen gevaarlijk speelgoed zijn.

• Raadpleeg onze technische klantenservice of andere vakmensen als u nog vragen hebt die niet in deze gebruiksaanwijzing worden beantwoord.

Kies een versie van de kleurmarkeringen (conform EIA/TIA-568A of conform EIA/TIA-568B). Neem hierbij de kleurmarkeringen en het bijbehorende opschrift „A“ resp. „B“ naast de snijklemmen in acht.

Daarbij geldt: De complete netwerkinstallatie bijv. in een bedrijf moet uitsluitend met een

van de beide kleurmarkeringsversies worden doorgevoerd, omdat er anders storingen in het netwerk kunnen optreden.

• Plaats de afdekking weer op de netwerkdoos, zodat deze erin vastklikt.

• Plaats de netwerkdoos in de inbouwdoos, zodat de beide netwerkbussen naar beneden wijzen. Let er ook op, dat de netwerkkabel niet geknikt of platgedrukt wordt.

De netwerkdoos kan met behulp van schroeven worden geﬁ xeerd.

• Plaats het afdekframe op de netwerkdoos. Plaats dan de passende afdekking op de netwerkdoos en bevestig deze met een schroef.

Afvoer

Voer het product aan het einde van zijn levensduur af in overeenstemming

met de geldende wettelijke bepalingen.

Technische gegevens

Soort: CAT5e Uitgangsbussen: 2 x RJ45 Kleurmarkeringen: EIA/TIA-568A en EIA/TIA-568B Aansluiting voor kabels: Snijklemmen met LSA-techniek

Deze gebruiksaanwijzing is een publicatie van de ﬁ rma Sygonix GmbH, Nordring 98a, 9 0409 Nürnberg (www. sygonix.com). Alle rechten, vert aling inbegrep en, vo orbehoud en. Rep roducties van welke aard dan ook, bij voorbeeld fotokopie, microverﬁ lming of de registratie in elektronische gegevensverwerkingsapparatuur, ver- eisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. Deze gebruiks aanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden. © Copyright 2010 by Sygonix GmbH.

Het merk voor huistechniek voor het hele huis. Kijk voor meer informatie op www.sygonix.com

Nr. 33598Y - Version 12/11Colofon
