děkujeme Vám za Vaši důvěru a za nákup programovatelné termostatické hlavice Sygonix.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
Termostatická hlavice slouží k elektronické regulaci ventilu radiátoru.
Pohon ventilu integrovaný do řízení topného tělesa pohybuje ventilem a tím řídí teplo
vyzařované topným tělesem. Hlavice je napájena 2 bateriemi AA.
Rozsah dodávky
Programovatelná termostatická hlavice
Adaptéry ventilů
Návod k obsluze

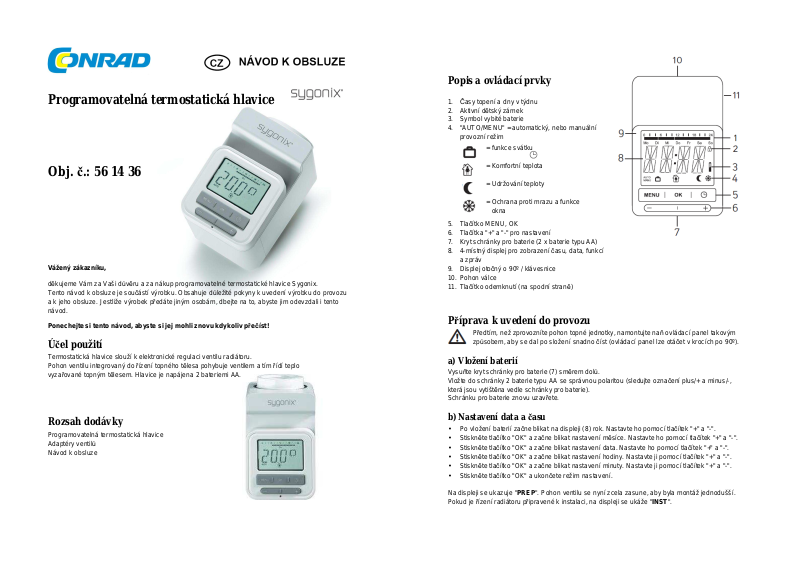

Popis a ovládací prvky
1. Časy topení a dny v týdnu
2. Aktivní dětský zámek
3. Symbol vybité baterie
4. "AUTO/MENU" = automatický, nebo manuální
provozní režim
= funkce svátku
= Komfortní teplota
= Udržování teploty
= Ochrana proti mrazu a funkce
okna
5. Tlačítko MENU, OK
6. Tlačítka "+" a "-" pro nastavení
7. Kryt schránky pro baterie (2 x baterie typu AA)
8. 4-místný displej pro zobrazení času, data, funkcí
a zpráv
9. Displej otočný o 90º / klávesnice
10. Pohon válce
11. Tlačítko odemknutí (na spodní straně)
Příprava k uvedení do provozu
Předtím, než zprovozníte pohon topné jednotky, namontujte naň ovládací panel takovým
způsobem, aby se dal po složení snadno číst (ovládací panel lze otáčet v krocích po 90º).
a) Vložení baterií
Vysuňte kryt schránky pro baterie (7) směrem dolů.
Vložte do schránky 2 baterie typu AA se správnou polaritou (sledujte označení plus/+ a minus/-,
která jsou vytištěna vedle schránky pro baterie).
Schránku pro baterie znovu uzavřete.
b) Nastavení data a času
• Po vložení baterií začne blikat na displeji (8) rok. Nastavte ho pomocí tlačítek "+" a "-".
• Stiskněte tlačítko "OK" a začne blikat nastavení měsíce. Nastavte ho pomocí tlačítek "+" a "-".
• Stiskněte tlačítko "OK" a začne blikat nastavení data. Nastavte ho pomocí tlačítek "+" a "-".
• Stiskněte tlačítko "OK" a začne blikat nastavení hodiny. Nastavte ji pomocí tlačítek "+" a "-".
• Stiskněte tlačítko "OK" a začne blikat nastavení minuty. Nastavte ji pomocí tlačítek "+" a "-".
• Stiskněte tlačítko "OK" a ukončete režim nastavení.
Na displeji se ukazuje "PREP". Pohon ventilu se nyní zcela zasune, aby byla montáž jednodušší.
Pokud je řízení radiátoru připravené k instalaci, na displeji se ukáže "INST".
Nyní už nestískejte žádná tlačítka, ale pokračujte v instalaci podle níže uvedených pokynů.
c) Instalace hlavice
Při instalaci hlavice nedochází k otevření topného okruhu s vodou a není ani potřebné ji z radiátoru
odstraňovat.
• Nejdříve úplně otevřete starý termostat radiátoru (na maximální topení).
• Odmontujte starý termostat z radiátoru. V závislosti na tom, jak pevně je připojený
(např. kvůli přelakování), budete možno potřebovat hasák. Nepoužívejte sílu!
• Je možné, že v závislosti na použitém ventilu radiátoru budete potřebovat jeden z přiložených
adaptérů. Nejdříve odstraňte spojovací můstky mezi adaptéry - viz šipky na níže uvedeném
obrázku:
Danfoss RAV (přiložený kolíček musí být
nastavený na ventilek radiátorového ventilu).
Danfoss RA
Danfoss RAVL
• Pokud potřebujete adaptér, nainstalujte ho na ventil radiátoru (v závislosti na adaptéru
budete muset na ventilek nasunout i malý plastový kolíček - viz tabulku na poslední straně).
Poté našroubujte spojovací kroužek na adaptér, nebo na ventil radiátoru.
Spojovací kroužek nešroubujte pomocí žádných nástrojů, ale pouze rukou.
Žádný adaptér není potřebný
Bez adaptéru: S adaptérem:
• Nakonec nasaďte řízení radiátoru na spojovací kroužek, aby slyšitelně zacvaknulo.
Řízení radiátoru musí být při instalaci v provozním režimu "INST" (nebo "EIN"). Pokud tomu
tak není, zvolte v menu pro výběr funkce odpovídající funkci "INST" viz níže "Nabídka funkcí"
> "INST: Funkce Instalace/Montáže". V opačném případě nebude možné nasadit řízení
radiátoru na spojovací kroužek.
d) Spárování řízení radiátoru a ventilu
Poté co jste podle vše uvedených pokynů na ventil radiátoru nainstalovali pohon, by se na displeji
mělo stále ještě zobrazovat "INST".
Nyní stiskněte tlačítko "OK".
Na displeji se ukáže "ADAP" a pohon radiátoru zahájí proces spárování.
Po spárování se několikrát pohon ventilu v řízení radiátoru opakovaně otevře a uzavře,
aby detekoval cestu korekce ventilu radiátoru.
Tento proces může trvat několik minut.
Po úspěšném spárování se řízení radiátoru dostane do standardního provozu a bude možné nastavit
čas topení a teploty.
Pokud je spárování potřebné zopakovat (např. když se radiátor v poloze "AUS" neochlazuje),
zvolte v nabídce funkcí funkci "ADAP" (viz níže) a spárování zopakujte. Když se na displeji
zobrazuje chybový kód "E2", musíte správně nainstalovat řízení radiátoru. Na chvilku vyjměte
baterie a znovu je vložte, aby se přístroj resetoval.
e) Demontáž
• Pokud potřebujete řízení radiátoru odmontovat od spojovacího kroužku, postupujte následovně:
V nabídce funkcí zvolte funkci "TEMP" (viz níže) a vyberte možnost "EIN".
• Poté počkejte aspoň 10 sekund, dokud se pohon ventilu v řízení radiátoru nedostane do patřičné
polohy (tj. ventil radiátoru bude úplně otevřený).
• Tlačítko pro uvolnění v spodní části řízení radiátoru držte pevně zatlačené a řízení radiátoru
odstraňte ze spojovacího kroužku.
Nabídka funkcí
Pokud je řízení radiátoru v standardním provozu, můžete vyvolat nabídku funkcí krátkým stisknutím
tlačítka "MENU".
Tlačítky "+" a "-" volíte různé funkce a volbu potvrzujete tlačítkem "OK".
Pokud zvolená funkce umožňuje nastavení hodnoty (např. při nastavení času), můžete hodnotu měnit
tlačítky "+" a "-". Volbu nastavení potvrdíte tlačítkem "OK".
Pro posun o úroveň výše (nebo pro opuštění nabídky funkci) stiskněte tlačítko "MENU".
Můžete volit jednu z následujících funkcí:
MODE Provozní režim ("AUTO" = automatický provoz, "MANU" = manuální provoz)
PROG Vytvoření programu časování
TEMP Nastavení komfortní teploty a udržovací teploty
ZEIT Nastavení data a času
FENS Funkce okna
ADAP Spuštění procesu spárování
URLA Funkce svátku
INST Funkce instalace a montáže (řízení radiátoru se smí instalovat a odinstalovat pouze v této
poloze)
OFFS Nastavení odchylky
STBY Pohotovostní režim (displej se vypíná)
a) "MODE": provozní režim
• V manuálním režimu ("MANU") pracuje řízení radiátoru jako běžná regulace radiátoru.
Teplotu lze ručně nastavit pomoc tlačítek "+" a "-".
• V automatickém provozu ("AUTO") se řízení radiátoru ovládá automaticky pomocí programu
nastaveného na udržování komfortní teploty ( ), nebo udržovací teploty ( ). Tlačítky "+" a "-"
upravujete pokojovou teplotu. Dalším bodem sepnutí (změnou teploty) se přístroj vrátí
do automatického režimu.
b) "PROG": Vytvoření programu časování
Pro každý den můžete nastavit komfortní a udržovací teploty v 4 časových úsecích. Lze je nastavit
buď zvlášť pro každý den, nebo jako blok dnů.
“T1 - 5” = Blok 1 = pondělí až pátek
“T1 - 6” = Blok 2 = pondělí až sobota
“T1 - 7” = Blok 3 = pondělí až neděle
• Pokud se zobrazí požadovaný den, nebo blok dnů, stiskněte tlačítko "OK".
Pro rychlé nastavení doporučujeme programovat příslušný blok dnů (např. "T1 - 7").
Následně můžete rychle změnit komfortní a udržovací teplotu některého dne.
• Zobrazí se symbol a bude blikat zobrazení času. Pomocí tlačítek "+" a "-" nastavte čas
začátku komfortní teploty (např. 06:00 hod.).
• Pro potvrzení stiskněte tlačítko "OK". Zobrazí se symbol a bude blikat zobrazení času.
Pomocí tlačítek "+" a "-" nastavte čas začátku udržovací teploty (např. 09:00 hod.).
• Pro potvrzení stiskněte tlačítko "OK".
• Poté se zobrazí znovu symbol a bude blikat zobrazení času.
Jak už bylo zmíněno výše, lze tímto způsobem postupně nastavit celkem 4 na sebe navazující
časové úseky jak pro komfortní, tak i pro udržovací teplotu.
Komfortní a poté i udržovací teplotu musíte nastavit, protože jinak se teplota nepřepne.
Pokud chcete naprogramovat méně než 4 časové úseky, zvolte možnost "----" (na displeji se zobrazí
čas mezi 23:50 a 0:00) a výběr potvrďte tlačítkem "OK".
• Displej bude nyní zobrazovat další den, nebo blok dnů, který se má naprogramovat (např. "TAG
2"). Pokračujte buď v programování podle výše popsaných kroků, nebo programování ukončete
tlačítkem "MENU". Poté se zobrazí neměřená teplota.
c) "TEMP": Nastavení komfortní a udržovací teploty
• Zobrazí se symbol a bude blikat zobrazení času. Pomocí tlačítek "+" a "-" nastavte čas
začátku komfortní teploty (čas musí být vyšší, než čas udržovací teploty).
• Stiskněte tlačítko "OK". Zobrazí se symbol a bude blikat udržovací teplota. Pomocí tlačítek "+"
a "-" nastavte udržovací teplotu (musí být nižší, než komfortní teplota).
• Pro ukončení nastavení stiskněte tlačítko "OK" a pokračujte v zobrazování naměřené teploty.
• Mezi minimální a maximální teplotou, kterou lze nastavit, máte možnosti nastavení "EIN" a "AUS".
Ventil radiátoru je úplně otevřený (topení je na nejvyšším stupni), když displej ukazuje "EIN".
Naopak ventil radiátoru je uzavřen, když se zobrazuje "AUS". Nicméně funkce ochrany proti
mrazu je zapnuta stále, aby zabránila škodám způsobeným mrazem.
• Stiskněte tlačítko "OK" a na displeji začne blikat rok (nastavte ho pomocí tlačítek "+" a "-").
• Stiskněte tlačítko "OK" a na displeji začne blikat měsíc (nastavte ho pomocí tlačítek "+" a "-").
• Stiskněte tlačítko "OK" a na displeji začne blikat datum (nastavte ho pomocí tlačítek "+" a "-").
• Stiskněte tlačítko "OK" a na displeji začne blikat hodiny (nastavte ji pomocí tlačítek "+" a "-").
• Stiskněte tlačítko "OK" a na displeji začne blikat minuta (nastavte ji pomocí tlačítek "+" a "-").
• Stiskněte tlačítko "OK" a ukončete režim nastavení.
Letní a zimní čas se přepíná automaticky.
e) "FENS": Funkce okna
Když se v blízkosti hlavice otevře okno, nebo když přístroj zaznamená náhlý pokles teploty, zobrazí
se na displeji symbol a ventil radiátoru se na určitý čas uzavře.
Čas, po kterém se obnoví standardní provoz, stejně jako citlivost, jakou hlavice reaguje, můžete
nastavit.
• Stiskněte tlačítko "OK" a řízení radiátoru začne s párováním ventilu.
Pohon ventilu řízení radiátoru se při spárování několikrát uzavře a otevře, aby detekoval cestu korekce
ventilu radiátoru.
Celý proces může trvat několik minut.
Po úspěšném spárování se řízení radiátoru vrátí do standardního provozu.
h) "URLA": Funkce svátku
Pro období svátků, kdy nebudete delší čas doma, můžete nastavit určitou pevnou teplotu
(např. pokud si půjdete zalyžovat).
• Stiskněte tlačítko "OK" a na displeji se objeví symbol a datum pro ukončení funkce svátku
(tj. datum, kdy se má obnovit standardní program topení). Datum nastavte tlačítky "+" a "-".
• Stiskněte tlačítko "OK" a na displeji začne blikat čas ukončení funkce svátku (nastavte ho pomocí
tlačítek "+" a "-").
• Stiskněte tlačítko "OK" a na displeji začne blikat "AUS". Pomocí tlačítek "+" a "-" nastavte teplotu,
kterou má řízení radiátoru udržovat v průběhu vaší nepřítomnosti.
• Stisknutím tlačítka "OK" aktivujte funkci svátku.
Pro předčasné vypnutí aktivní funkce svátku a pro návrat k standardnímu programu stiskněte
krátce tlačítko "MENU" a symbol se ztratí z displeje.
• Pohon ventilu v řízení radiátoru se zcela zasune a na displeji se ukáže "INST".
Pokračujte podle postupu uvedeného výše v části "Příprava k uvedení do provozu".
j) "OFFS": Nastavení odchylky teploty
Může se stát, že v závislosti na poloze řízení radiátoru a na dalších místních podmínkách
budete potřebovat zvýšit, nebo snížit výkon topení, abyste dosáhli požadovanou pokojovou teplotu.
Pro tento účel se může nastavit určitá odchylka.
• Stiskněte tlačítko "OK" a na displeji začne blikat odchylka teploty "0.0º".
• Tlačítky "+" a "-"nastavte požadovanou odchylku teploty v rozmezí -5 ºC až +5 ºC.
• Nastavení potvrďte tlačítkem "OK".
Nastavením odchylky se nezmění zobrazovaná teplota v standardním provozu!
k) "STBY": Pohotovostní režim
Tato funkce vám dovoluje přepnout displej na řízení radiátoru do pohotovostního režimu,
aby se tak šetřila energie.
Displej se vypne chvilku po aktivaci pohotovostního režimu (asi po 30 sekundách).
Samozřejmě, že řízení radiátoru pokračuje v činnosti. Vypíná se pouze displej.
Pokud chcete displej znovu aktivovat, stiskněte nějaké tlačítko.
• Pomocí tlačítek "+" a "-" zvolte buď "EIN" (pohotovostní režim je zapnutý), nebo "AUS"
(pohotovostní režim je vypnutý).
• Nastavení potvrďte tlačítkem "OK".
Další funkce
a) Časovač
Pro období 1 hodiny až 24 hodin můžete nastavit libovolnou teplotu, např. pokud pořádáte večírek.
• Stiskněte tlačítko a začne blikat "1H".
• Pomocí tlačítek "+" a "-" nastavte požadovanou dobu.
• Stiskněte tlačítko "OK" a začne blikat teplota.
• Tlačítky "+" a "-"nastavte požadovanou teplotu.
• Nastavení potvrďte tlačítkem "OK".
Tlačítkem "MENU" můžete funkci časovače předčasně ukončit.
b) Funkce ochrany před mrazem
Když teplota klesne pod +6 ºC, řízení radiátoru otevře ventil radiátoru, až dokud se teplota znovu
nezvýší nad +8 ºC. Předchází se tím zamrznutí vody v radiátoru. Funkce ochrany před mrazem
je aktivní stále a nelze ji vypnout.
c) Funkce ochrany před vodním kamenem
Ventil se otvírá a úplně zavírá jednou za týden, aby se předcházelo tvorbě vodního kamene
ve ventilu radiátoru. Funkce ochrany před vodním kamenem je aktivní stále a nelze ji vypnout.
d) Manuální volba teploty
Nezávisle na tom, jestli je aktivní komfortní, nebo udržovací teplota, můžete pomocí tlačítek "+" a "-"
nastavit ručně jakoukoli jinou teplotu. Tato teplota zůstane zachována, až dokud nedojde k příští
změně teploty, která je uskutečněna programem.
e) Dětský zámek
Provozní prvky přístroje můžete uzamknout a chránit se tak proti nechtěným změnám
v nastavení řízení radiátoru (např. před zásahem dětí).
Pro zapnutí, nebo vypnutí funkce dětského zámku podržte asi 2 sekundy zároveň stisknuté
tlačítka "OK" a .
Pokud je dětský zámek aktivní, zobrazí se na pravém okraji displeje symbol zámku.
f) Přestávka v topení (uzavření ventilu radiátoru)
• Tlačítky "+" a "-" vyberte provozní režim "MANU" a stiskněte tlačítko "OK".
• Tlačítky "+" a "-" nastavte teplotu na "OFF". Ventil radiátoru se nyní uzavře.
Jak funkce ochrany proti mrazu, tak i funkce ochrany před vodním kamenem zůstanou aktivní.
• Pro ukončení přestávky v topení zvolte v nabídce funkcí "MODE", jak je popsáno výše a nastavte
provozní režim "AUTO".
Řešení problémů
Radiátor nehřeje
• Zkontrolujte topný systém. Pracuje bojler správně?
• Zkontrolujte, jestli není ventil radiátoru zvápenatělý (např. po letní odstávce tepla).
Radiátor se nevypíná
• Není správně uzavřený ventil radiátoru. Proveďte znovu spárování (v nabídce funkcí zvolte funkci
"ADAP").
• Ventil radiátoru se může pohybovat příliš ztuha a pohon ventilu v řízení radiátoru jej neutáhne.
• Ventil radiátoru může být zanesen vápnem, nebo je špatné jeho těsnění.
Vypadává ovládací prvek
• Tento prvek (viz obrázek vpravo) se pohybuje v řízení radiátoru pomocí
motorového pohonu a ovládá ventil radiátoru. Pokud řízení radiátoru
nebylo připojeno k ventilu, může se stát, že tento prvek vypadává.
Na displeji se může přitom také objevovat zpráva o chybě "E1".
Vložte ho znovu a v nabídce funkcí aktivujte funkci "ADAP". Poté se ovládací prvek znovu upevní.
Displej má slabý kontrast, respektive nic neukazuje.
• Jsou vybité baterie (může se zobrazovat symbol baterie). Vyměňte baterie za nové.
Při výměně baterií nedochází ke ztrátě dat. V případě potřeby zkontrolujte správné
nastavení času.
• Zkontrolujte, jestli není aktivovaný pohotovostní režim (pokud na displeji nic nevidíte,
stiskněte krátce jakékoli tlačítko, aby se displej aktivoval).
Chyba "E1"
• Řízení radiátoru nebylo nainstalované, nebo není nainstalované správně.
Chyba "E2"
• Tah ventilu je příliš krátký, nebo jsou slabé baterie.
Chyba "E3"
• Ventil radiátoru se nemůže hýbat. Zkontrolujte, jestli se nezaseknul.
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do termostatické
hlavice. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
Termostatická hlavice nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký,
mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická
rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro
termostatické hlavice.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí
baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou
malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání
pokožky. V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Technické údaje
Napájení: 2x baterie AA
Tovární nastavení: Komfortní teplota: 21 ºC
Spínací body: 4 časy topení
Funkce ochrany proti mrazu: Ano, aktivuje se při teplotě pod +6 ºC
Funkce ochrany před vodním kamenem: Ano
Provozní režimy: Automatický a manuální
Rozměry: 80 x 70 x 52 mm (Š x V x H)
Udržovací teplota: 16 ºC
1. Začátek času topení: 7:00 hod.
1. Začátek udržovacího topení: 22:00 hod.
4 časy udržovacího topení
Záruka
Na radiátorovou programovatelnou termostatickou hlavici poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
