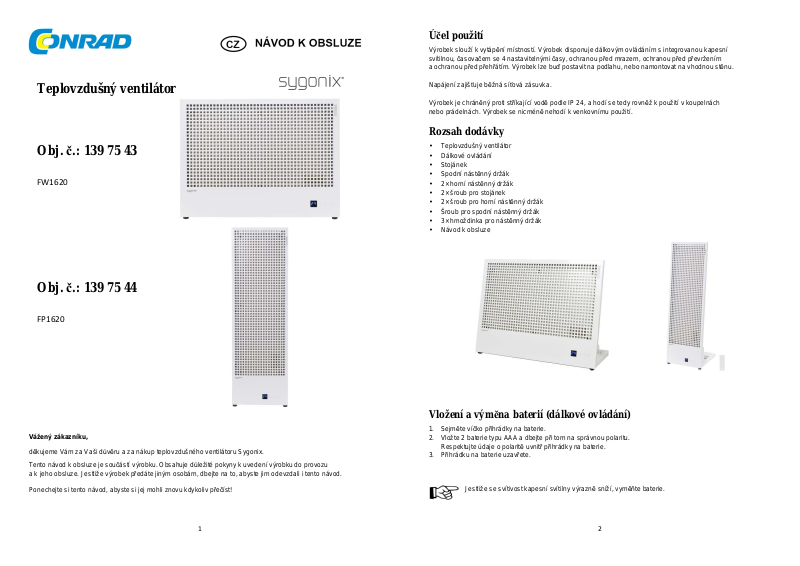

Teplovzdušný ventilátor
Obj. č.: 139 75 43
FW1620
Obj. č.: 139 75 44
Účel použití
Výrobek slouží k vytápění místností. Výrobek disponuje dálkovým ovládáním s integrovanou kapesní
svítilnou, časovačem se 4 nastavitelnými časy, ochranou před mrazem, ochranou před převržením
a ochranou před přehřátím. Výrobek lze buď postavit na podlahu, nebo namontovat na vhodnou stěnu.
Napájení zajišťuje běžná síťová zásuvka.
Výrobek je chráněný proti stříkající vodě podle IP 24, a hodí se tedy rovněž k použití v koupelnách
nebo prádelnách. Výrobek se nicméně nehodí k venkovnímu použití.
Rozsah dodávky
• Teplovzdušný ventilátor
• Dálkové ovládání
• Stojánek
• Spodní nástěnný držák
• 2× horní nástěnný držák
• 2× šroub pro stojánek
• 2× šroub pro horní nástěnný držák
• Šroub pro spodní nástěnný držák
• 3× hmoždinka pro nástěnný držák
• Návod k obsluze
FP1620
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup teplovzdušného ventilátoru Sygonix.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
1
Vložení a výměna baterií (dálkové ovládání)
1. Sejměte víčko přihrádky na baterie.
2. Vložte 2 baterie typu AAA a dbejte při tom na správnou polaritu.
Respektujte údaje o polaritě uvnitř přihrádky na baterie.
3. Přihrádku na baterie uzavřete.
Jestliže se svítivost kapesní svítilny výrazně sníží, vyměňte baterie.
2
Montáž
a) Montážní materiál
c) Montáž na stěnu
Zajistěte, abyste při vrtání nebo šroubování nepoškodili žádná vedení, kabely nebo potrubí
procházející pod místem montáže.
Při montáži v koupelně vždy dodržujte minimální vzdálenost 60 cm od vany, resp. sprchy.
Vzdálenost od podlahy musí být minimálně 30 cm.
Přímo nad výrobkem nesmějí být namontované žádné předměty (např. poličky nebo skříně).
Nad výrobkem ponechte volný prostor nejméně 100 cm.
Číslo Označení Počet
1 Stojánek 1
2 Šroub pro stojánek 2
3 Spodní nástěnný držák 1
4 Horní nástěnný držák 2
5 Hmoždinka pro nástěnný držák 3
6 Šroub pro spodní nástěnný držák 1
7 Šroub pro horní nástěnný držák
b) Montáž stojánku
1. Povolte šroub na spodní straně výrobku.
2. Tento šroub použijte k upevnění spodního nástěnného držáku k výrobku.
3. Vyznačte si polohu dvou horních otvorů na stěnu.
Vyvrtejte do stěny otvory a vložte do nich hmoždinky.
Objednací číslo: 130 75 43: A = 40 cm, B = min. 80 cm
Objednací číslo: 130 75 44: A = 15 cm, B = min. 100 cm
4. Upevněte horní nástěnné držáky vždy jedním šroubem na stěnu.
3
4
5. Nainstalujte výrobek na horní nástěnné držáky.
Skrz spodní nástěnný držák si označte na stěně polohu otvoru.
6. Vyjměte výrobek z horních nástěnných držáků.
Vyvrtejte do stěny otvor a vložte do něho hmoždinku.
7. Znovu nainstalujte výrobek na horní nástěnné držáky.
Upevněte spodní nástěnný držák jedním šroubem na stěnu.
Ovládací tlačítka
Tlačítko Funkce
Zvýšení teploty
Snížení teploty
Nastavení časovače
Podržte tlačítko stisknuté, chcete-li aktivovat kapesní svítilnu na přední straně dálkového ovládání.
Uvedení do provozu
• Ujistěte se, že je výrobek vypnutý. Červený vypínač na boku výrobku se musí nacházet v poloze „O“.
• Zapojte zástrčku do vhodné síťové zásuvky.
• Výrobek zapněte (uveďte vypínač do polohy „I“). Vypínač svítí, když je výrobek zapnutý.
• Na displeji se po krátké době objeví teplota v místnosti. Výrobek je z výroby nastavený na teplotu 25 °C.
• Nastavte si požadovanou teplotu v rozmezí od 16 °C do 38 °C. Zvolená teplota dvakrát zabliká.
Poté se na displeji znovu objeví aktuální teplota v místnosti.
Pokud výrobek aktivně topí, objevuje se na displeji nad teplotou tečka.
Jakmile je dosaženo požadované teploty v místnosti, přestane výrobek topit a tečka zmizí.
• Tlačítkem časovače si můžete nastavit, po kolika hodinách se výrobek automaticky vypne.
Jsou k dispozici 4 časy: 1H, 3H, 5H nebo 7H.
Při nastavení „0H“ se funkce topení deaktivuje. Výrobkem se nachází v režimu StandBy.
Při nastavení „FU“ je výrobek trvale zapnutý a topí vždy tehdy, když teplota v místnosti poklesne
pod nastavenou teplotu.
• Chcete-li používat funkci ochrany před mrazem, zvolte nastavení teploty „05“. Krátce nato se na displeji
zobrazí indikátor „AF“. Pokud teplota v místnosti poklesne pod 5 °C, začne výrobek automaticky topit,
dokud teplota v místnosti znovu nestoupne nad 5 °C.
5
Ochrana před převržením a přehřátím
• Výrobek disponuje ochranou před převržením, která výrobek automaticky vypne, pokud se převrhnul.
Předtím, než výrobek znovu uvedete do provozu, zkontrolujte, zda není poškozený.
Výrobek znovu narovnejte a znovu ho zapněte. Zajistěte výrobek před neúmyslným převržením.
• Výrobek je vybavený ochranou před přehřátím. Pokud teplota uvnitř pláště dosáhne kritické hodnoty,
výrobek se automaticky vypne. Jakmile je výrobek kompletně vychlazený, můžete ho znovu uvést do provozu.
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do teplovzdušného ventilátoru.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody,
nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné
dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot
představují veliké nebezpečí pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky
na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch
a pouzdro spotřebiče. Prach lze snadno očistit pomocí měkkého a čistého štětce s dlouhým vlasem a vysavače.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Technické údaje
Provozní napětí 230 V/AC, 50 Hz
Příkon 2 000 W
Teplotní rozsah +16 až +38 °C
Ochrana IP 24
Třída ochrany I
Délka kabelu 165 cm
Typ baterií (dálkové ovládání) 2× AAA (nejsou součástí dodávky)
Provozní podmínky –20 až +50 °C, 0–95 % rel. vlhkosti
Skladovací podmínky –20 až +50 °C, 0–95 % rel. vlhkosti
Obj. č.: 139 75 43
Rozměry (Š × V × H) 710 × 530 × 210 mm (se stojánkem)
710 × 530 × 120 mm (bez stojánku)
Hmotnost 10,5 kg
Obj. č.: 139 75 44
Rozměry (Š × V × H) 330 × 1 050 × 320 mm (se stojánkem)
330 × 1 050 × 110 mm (bez stojánku)
Hmotnost 11 kg
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. MIH/10/2017
