D
Bedienungsanleitung
Fingerprint-Zugangssystem „FP530“
Seite 2 - 24
Best.-Nr. 1195621
Operating instructions
GB
Fingerprint Access System “FP530“
Page 25 - 47
Item no. 1195621
Inhaltsverzeichnis
Seite
1. Einführung ............................................................................................................................... 3
2. Bestimmungsgemäße Verwendung ....................................................................................... 4
3. Symbol-Erklärung ....................................................................................................................5
4. Lieferumfang ............................................................................................................................ 5
5. Sicherheitshinweise ................................................................................................................ 6
6. Montage und Anschluss ...........................................................................................................7
a) Montage der Sensoreinheit ................................................................................................7
b) Einbau in die Unterputzdose ............................................................................................. 8
7. Inbetriebnahme ...................................................................................................................... 10
8. PC-Software ..............................................................................................................................11
9. Korrekte Bedienung des Sensors ..........................................................................................12
10. Bedienung (Schaltbetrieb) ..................................................................................................... 13
11. Anlernen von Benutzern ohne PC-Software .........................................................................14
12. Rücksetzen auf Werkseinstellungen .................................................................................... 18
13. Hardware-Reset .......................................................................................................................18
14. Übersicht über die Betriebsmodi ..........................................................................................18
15. Weitere Montagemöglichkeiten ............................................................................................19
a) Aufputz-Gehäuse und Einfachrahmen .............................................................................19
b) Aufputz-Gehäuse und Doppelrahmen ............................................................................20
16. Reinigung ...............................................................................................................................23
17. Entsorgung .............................................................................................................................23
18. Technische Daten ................................................................................................................... 24
19. Zubehör .................................................................................................................................. 24
D
2
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte
weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen In-
haber. Alle Rechte vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch
3
2. Bestimmungsgemäße Verwendung
Das Fingerprintmodul dient als Zugangssystem für unterschiedliche Anwendungen, die über
Relaisschaltausgänge bedient werden können. Das Produkt stellt hierfür drei voneinander
unabhängig schaltbare Relais zur Verfügung.
Es ermöglicht die Kontrolle von diversen Systemen (wie beispielsweise Türöffner) über den
einzigartigen Fingerabdruck. Die sensiblen Informationen werden hierbei verschlüsselt gespeichert, was zusammen mit der Möglichkeit der räumlichen Trennung von Sensor- und Auswerteeinheit ein extrem hohes Maß an Sicherheit vor unbefugten Zutritt garantiert.
Über das Modul wird der Fingerabdruck eingelesen und bei Übereinstimmung mit einer der
berechtigten Personen (bis zu 90 programmierbar) der zugewiesene potentialfreie Schaltausgang aktiviert.
Die Konguration des Systems und die Benutzerverwaltung erfolgt über die mitgelieferte PCSoftware (mindestens Windows XP oder höher erforderlich) oder mit eingeschränktem Funktionsumfang direkt am Gerät.
Als Betriebsspannungsversorgung des Produkts kann eine Gleichspannungsquelle (12 V/DC) oder
eine Wechselspannungsquelle (z.B. Klingeltrafo, 8 V/AC) verwendet werden.
Die Schaltausgänge dürfen jeweils mit max. 30 V (DC oder AC) und einem Strom von 3 A belastet
werden.
Die Relaisschaltzeiten können im Bereich von 0,5 bis 30 Sekunden eingestellt werden.
Es dürfen keine Maschinen oder Geräte mit dem Produkt geschaltet werden, die eine Gefährdung
für Leib und Leben darstellen.
Die Sensoreinheit ist zum Einbau in eine Standard-Unterputz-Elektro-Installationsdose
vorgesehen; die Auswerteeinheit lässt sich über ein Verbindungskabel an einer zugriffsgeschützten Stelle montieren.
Für geringere Sicherheitsanforderungen ist die Sensor- und Auswerteeinheit auch zusammen unter Verwendung des beiliegenden Aufputz-Doppelgehäuses installierbar. Passende
Frontrahmen aus dem Sygonix SX.11 Schalterprogramm sind in Einzel- und Mehrfachausführung
separat erhältlich.
Das Produkt darf nicht feucht oder nass werden.
Die erforderlichen Sicherheitsvorschriften bezüglich des Sicherheitsabstandes zu berührungs-
gefährlichen Spannungen/Leitern sind zu beachten.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind
unbedingt zu beachten! Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie
enthält wichtige Hinweise zum korrekten Betrieb.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inha-
ber. Alle Rechte vorbehalten.
4
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
3. Symbol-Erklärung
Das Blitzsymbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch
elektrischen Schlag.
Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder
Bedienung hin.
Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise.
4. Lieferumfang
• Sensoreinheit mit Fingerabdrucksensor
• Auswerteeinheit
• Kurzes Verbindungskabel
• Langes Verbindungskabel
• Aufputzgehäuse für Sensoreinheit
• Aufputzgehäuse für Sensoreinheit und Auswerteeinheit
• Bohrschablone
• Montagematerial
• CD mit PC-Software
• Bedienungsanleitung
5
5. Sicherheitshinweise
Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir
keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie!
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Das Produkt darf nur mit einer stabilisierten Gleichspannung von 12 V/DC oder einer
Wechselspannung von 8 V/AC betrieben werden.
• Das Produkt darf nicht feucht oder nass werden. Montieren Sie die Sensoreinheit nur
im vor Feuchtigkeit und Betauung geschützten Bereichen. Anderfalls kann das Produkt
zerstört werden.
• Das Produkt darf keinen extremen Temperaturen, direktem Sonnenlicht, intensiver
Vibration oder schwerer mechanischer Beanspruchung ausgesetzt werden.
• Die Schaltausgänge dürfen jeweils mit max. 30 V (DC oder AC) und einem Strom von 3 A
belastet werden.
Schalten Sie niemals höhere Spannungen (z.B. Netzspannung) bzw. höhere Ströme,
dadurch besteht nicht nur die Möglichkeit eines lebensgefährlichen elektrischen Schlages, sondern außerdem Brandgefahr.
• Stellen Sie sicher, dass das Verbindungskabel zwischen Sensoreinheit und Auswerteein-
heit nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt wird. Gleiches gilt
für die daran angeschlossenen Kabel.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus
bereits geringer Höhe wird es beschädigt.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu
beachten.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet
werden, so wenden Sie sich bitte an uns oder an einen anderen Fachmann.
6
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
6. Montage und Anschluss

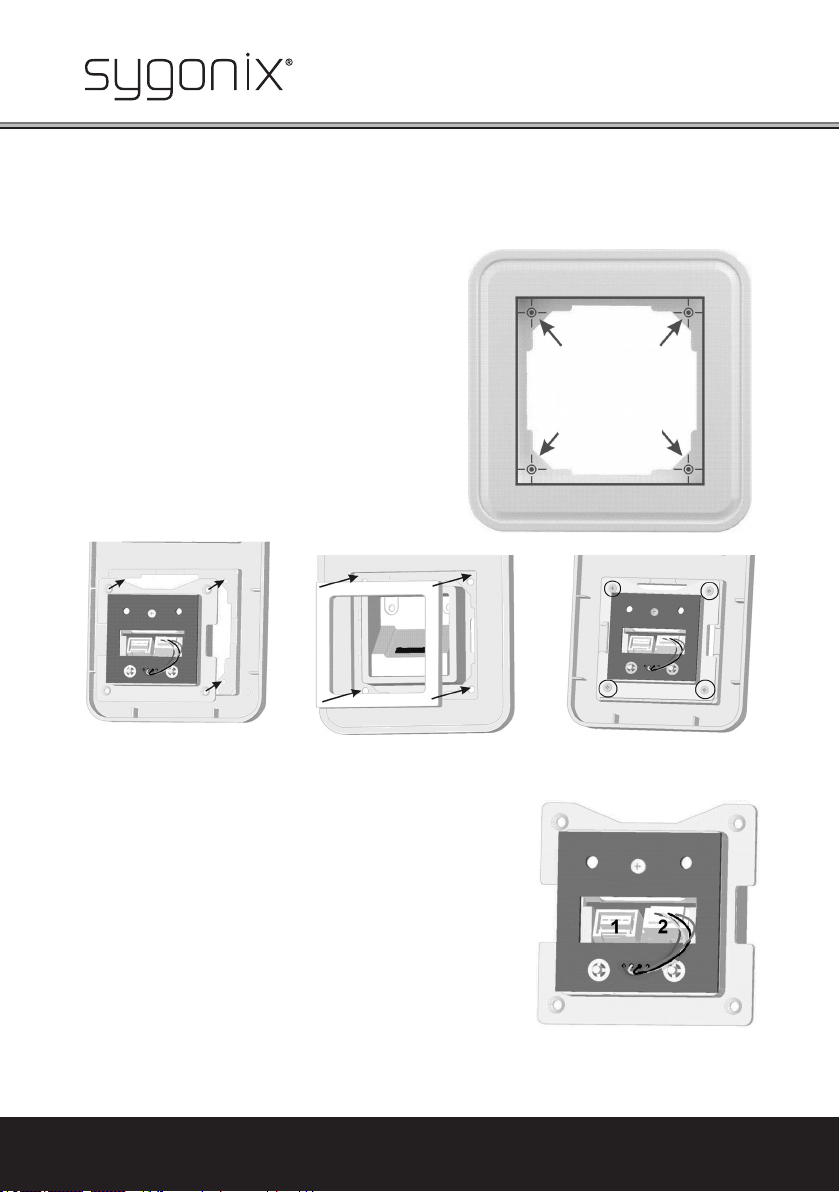

a) Montage der Sensoreinheit
Mit Hilfe der im Lieferumfang beiliegenden Bohrschablone können die Befestigungslöcher für die
Sensoreinheit in den Sygonix SX.11 Rahmen (nicht im
Lieferumfang, getrennt bestellbar, siehe Kapitel 19)
präzise gebohrt werden, siehe Pfeile im Bild rechts.
Hierfür wird ein Bohrer mit 3,0 mm Durchmesser benötigt.
Anschließend wird die vormontierte Sensoreinheit
rückseitig in den Sygonix Einzel- oder Doppelrahmen
gesetzt.
Von vorne wird nun der Abdeckrahmen aufgesetzt
und von der Rückseite durch die zuvor gebohrten
Löcher mit den 4 mitgelieferten Senkkopfschrauben
(2x8) befestigt.
Montagebeispiel mit Doppelrahmen
Anschlussbuchse 1:
Dies ist die Buchse für die Verbindungsleitung zur
Auswerteeinheit. Der Abstand zwischen Auswerteeinheit und Sensoreinheit beträgt maximal 75 cm. Eine
Verlängerung ist nicht zulässig.
Anschlussbuchse 2:
Hierbei handelt es sich um den Anschluss für die
Leuchtringbeleuchtung.
Anschlüsse auf der Rückseite der Sensoreinheit
7
b) Einbau in die Unterputzdose
Dies ist die übliche und bevorzugte Montage, da die Sensoreinheit platzsparend in einer Unterputzdose bündig zur Wand installiert wird und die Möglichkeit einer sicheren räumlichen
Trennung von Sensor- und Auswerteeinheit besteht.
Gehen Sie wie folgt vor:
• Befestigen Sie den Montagebügel mit drei Senkkopfschrauben (3x12) auf der Unterputzdose
(Orientierung beachten, so dass sich die Sensoreinheit entsprechend in der richtigen Position
montieren lässt).
• Das 75cm lange Verbindungskabel wird durch eine beliebige Ausbruchöffnung der Unterputzdose gezogen und mit der Sensoreinheit verbunden (Anschlussbuchse 1).
• Die montierte Sensoreinheit wird inklusive Rahmen auf die Unterputzdose gesetzt und mit den
zwei beiliegenden Sechskantschrauben mit dem Metallbügel verschraubt.
Montage in der Unterputzdose Montagebeispiel mit Einfachrahmen
• Verbinden Sie die Sensoreinheit über das Verbindungskabel
mit der entsprechenden Buchse „Sensor Unit“ der Auswerteeinheit.
• Die Auswerteeinheit kann (sofern erforderlich) ebenfalls
in einer Unterputzdose eingebaut oder an der Wand
befestigt werden (Montagelöcher in der Bodenplatte der
Auswerteeinheit).
Bevor die Auswerteeinheit in die Unterputzdose
eingesteckt wird, sind die Anschlusskabel für die Betriebsspannung und die Relaisausgänge anzuschließen.
Eingebaute Auswerteeinheit in der Unterputzdose
8
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
Es ist beim Einbau zu beachten, dass die Auswerteeinheit so montiert wird, dass sie für
unberechtigte Personen nicht zugänglich ist (z.B. örtliche Trennung durch eine Wand).
Ansonsten besteht die Gefahr der Manipulation des Systems, da direkt an der Auswerteeinheit das Einlernen von Benutzern bzw. das Rücksetzen auf die Werkseinstellungen ver-
anlasst werden kann.
Für weniger wichtige Zugangsbereiche kann die Sensor- und Auswerteeinheit natürlich
trotzdem in zwei übereinander oder nebeneinander liegenden Unterputzdosen montiert
werden, falls gewünscht.
9
7. Inbetriebnahme
An der Auswerteeinheit bendet sich eine
8polige Anschlussklemme für die Betriebs-
spannung und die Relaisausgänge.
Das Fingerprintmodul kann z.B. direkt einen
Türöffner ansteuern. Dafür wird der Türöffner
an die beiden Klemmen eines der drei RelaisSchaltausgänge „REL1“, REL2“ oder „REL3“
der Auswerteeinheit angeschlossen.
Die Relaiskontakte sind potentialfrei, bei den
beiden Klemmen der drei Schaltausgänge
handelt es sich jeweils um die Schließkontakte der Relais.
Der Anschluss darf nur im spannungs-/stromlosen Zustand erfolgen, da es andernfalls zu
einem Kurzschluss kommen könnte.
Verbinden Sie die Stromversorgung mit
den beiden Klemmen „Power“. Die Polarität
braucht dabei nicht beachtet werden.
Bevor die Stromversorgung zugeschaltet
wird, sollten nochmals alle Verbindungen auf
korrekten und festen Sitz überprüft werden.
Nach dem Zuschalten der Stromversorgung beginnen die LEDs (siehe Bild oben, „LED1“, „LED2“
und „Status“) zu leuchten.
Nach ca. zwei Sekunden erlischt die „Status“-LED.
Während dieser Startzeit wird das System intern überprüft. Das Fingerprintmodul ist anschließend betriebsbereit, es kann mit dem Anlernen der Fingerabdrücke der Benutzer begonnen wer-
den.
10
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
8. PC-Software
Die Auswerteeinheit besitzt eine USB-Schnittstelle zur Verbindung mit dem PC.
Beachten Sie, dass die Verbindung zum PC erst dann hergestellt werden darf, wenn die
Treiber bzw. die Software auf dem PC installiert wurden.
Zum Betrieb der Software müssen die Steckbrücken „JP1“ und „JP2“ entfernt werden.
Weitere Informationen zur PC-Software nden sich in der Bedienungsanleitung auf der
mitgelieferten Software-CD.
Installation:
Zur Softwareinstallation ist im Hauptverzeichnis der mitgelieferten CD das Programm „Setup.exe“
zu starten. Folgen Sie allen Anweisungen der Softwareinstallation bzw. von Windows.
Hierbei wird auch der erforderliche USB-Treiber (Silabs VCP-Treiber) installiert.
Nach der Installation der Software darf die Auswerteeinheit mit dem PC verbunden werden.
Sollte eine neue Software verfügbar sein, dann nden Sie diese unter www.sygonix.de auf der
Internetseite zum Produkt.
Funktionsumfang:
Die Verwendung der PC-Software stellt die optimale und bevorzugte Bedienung des Systems dar.
Diese erleichtert die Verwaltung der angelernten Fingerabdrücke und stellt folgende Funktionen
zur Verfügung:
• Detaillierte Rückmeldungen als Hilfestellung während des Anlernens neuer Benutzer
• Grasche Darstellung der Fingerabdrücke mit der Möglichkeit des Speicherns als Bilddatei
• Anlernen bzw. Löschen einzelner Benutzer
• Zuweisung der Namen und Schaltausgänge zu den Benutzern
• Direktschaltfunktion für die drei Schaltausgänge
• Aufzeichnen von Log-Dateien über die Zutrittsversuche
• PIN-Abfrage als Zugriffsschutz
• Einstellung der Schaltzeiten der Relais im Bereich von ca. 0,5 bis 30 Sekunden
• Archivieren der Benutzer auf der Festplatte (somit ist auch ein Verteilen auf mehrere Einheiten
möglich)
11
9. Korrekte Bedienung des Sensors
Gehen Sie bei der Bedienung des Sensors wie folgt vor:
• Positionieren Sie den Finger zunächst wie in der Abbildung rechts
gezeigt bis zum Tiefanschlag in das Gehäuse. Legen Sie den
Finger so auf den Sensor, dass der Finger beide Metallstreifen
des Sensors berührt.
• Ziehen Sie den Finger sogleich mit mittlerer Geschwindigkeit
gleichmäßig heraus, während er den Sensor berührt.
Lassen Sie den Finger während des Scanvorgangs nicht auf dem
Sensor verweilen!
Der komplette Scanvorgang sollte ca. eine Sekunde dauern. Innerhalb dieser Zeit erlischt die
„LED1“, während die „LED2“ leuchtet.
Folgende Punkte müssen für eine optimale Erkennung der Fingerabdrücke berücksichtigt
werden:
• Der Finger muss mittig und ach mit leichtem Druck geführt werden, so dass er die Metallstreifen am Sensor während des gesamten Scanvorgangs berührt.
• Für den Anlern- und Überprüfungsvorgang muss immer derselbe Finger verwendet werden.
• Der Zeigenger eignet sich in der Regel am besten.
• Vernarbte Finger oder das Vorhandensein von Hornhaut erschweren die Erkennung. Es sollte
dann ein anderer Finger verwendet werden.
• Die Sensoräche sollte bei Verschmutzungen mit einem weichen, antistatischen Tuch gereinigt
werden.
Ist die Erkennung fehlgeschlagen, blinken die „LED1“ und die „LED2“ spätestens nach zehn
Sekunden mit kurzem Intervall mehrmals auf. Ursache kann beispielsweise ein unberechtigter
Fingerabdruck sein. Auch ein in falscher Richtung, mit zu hoher Geschwindigkeit oder schief
eingelesener Fingerabdruck kann nicht erkannt werden. In diesem Fall muss der Erkennungsvorgang wiederholt werden.
12
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
10. Bedienung (Schaltbetrieb)
Im normalen Betriebsmodus (Schaltbetrieb) dürfen keine Steckbrücken auf „JP1“ und „JP2“
gesteckt sein. Die „LED1“ und „LED2“ leuchten, die „Status“-Anzeige-LED ist in diesem Modus ausgeschaltet.
Gehen Sie zur Bedienung wie folgt vor:
1. Positionieren Sie den entsprechenden Finger wie gewohnt bis zum Tiefanschlag im Sensorgehäuse und berühren Sie die beiden Metallstreifen des Sensors. Ziehen Sie den Finger dann
wie im Kapitel 9 beschrieben heraus.
2. Wurde der Fingerabdruck erkannt, wird dies durch kurzes Aueuchten von „LED1“ und „LED2“
bestätigt. Anschließend werden die gewählten Schaltkontakte für die entsprechend einge-
stellte Zeit aktiviert.
3. Wenn die „LED1“ und „LED2“ wieder leuchten, ist das Modul für die nächste Erkennung bereit.
Wurde bei einem Leseversuch der Fingerabdruck nicht erkannt, signalisiert dies nach spätestens
10 Sekunden ein dreimaliges schnelles Blinken von „LED1“ und „LED2“ oder es erlischt nur die
Anzeige „LED2“.
Der Einlesevorgang kann wiederholt werden, wenn „LED1“ und „LED2“ wieder leuchten.
Ein kurzes Flackern der beiden LEDs „LED1“ und „LED2“ während des Betriebs ist system-
bedingt und weist auf keinen Defekt hin.
13
11. Anlernen von Benutzern ohne PC-Software
Das Anlernen von neuen Benutzern ohne Verwendung der PC-Software ist möglich, jedoch
ergeben sich dadurch bestimmte Einschränkungen im Betrieb mit dem Fingerprint-Modul.
Die intern abgelegten Fingerabdruck-Dateien, die nicht über die PC-Software eingelesen
wurden, sind systembedingt nicht vollständig kompatibel zur mitgelieferten Software. Beispielsweise kann mit solchen direkt angelernten Fingerabdrücken nur das Relais „REL1“
geschaltet werden. Daher ist der Mischbetrieb mit unterschiedlich angelernten Benutzern
nicht zulässig!
Wir empfehlen Ihnen, grundsätzlich das Anlernen neuer Fingerabdrücke über die PC-Software vorzunehmen. Die Verwaltung der Benutzer gestaltet sich über die Namensvergabe
und die weiteren Funktionen der Software wesentlich komfortabler.
Genereller Ablauf beim Anlernen ohne PC-Software (vorausgesetzt wird hierbei ein FingerprintModul ohne vorhandene eingespeicherte Fingerabdrücke):
Zunächst muss der sog. „Master“-Fingerabdruck angelernt werden. Nur dieser Benutzer kann das
Anlernen weiterer Fingerabdrücke freigeben.
Nach Freigabe durch den „Master“-Fingerabdruck können andere Fingerabdrücke von weiteren
Benutzern angelernt werden.
Alle Bedienschritte dürfen nur ohne längere Pausen (max. 15 Sekunden) durchgeführt
werden. Ansonsten wird der Vorgang sicherheitshalber unterbrochen, ignoriert oder das
Fingerprint-Modul kann nur durch einen Hardware-Reset (siehe gleichnamiges Kapitel)
wieder in den normalen Betriebsmodus zurückgesetzt werden. Dies dient dem Manipulationsschutz.
Allgemeine Hinweise:
• Die Zuweisung der Schaltausgänge „REL2“ und „REL3“ zu den Fingerabdrücken ist nur über die
PC-Software möglich.
• Ändert sich beim Anlernen oder Einlesen eines Fingers der LED-Zustand nicht, muss der Finger
erneut über den Sensor gezogen werden.
• Ein zufälliges Doppelblinken der „LED1“ und „LED2“ ohne Zutun des Benutzers ist systembedingt und hat keinen Einuss auf die Funktion.
14
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
1. Schritt: Master-Fingerprint einlernen
Sonderstellung des „Master“-Fingerabdrucks:
• Spätere Anlernprozeduren können nur nach Bestätigung mit dem Master-Fingerprint eingeleitet
werden. Dies muss bei der Wahl des entsprechenden Benutzers beachtet werden, um einen
Schutz gegen das Anlernen unerwünschter Personen zu gewährleisten.
• Der erste angelernte Fingerabdruck wird automatisch als „Master“-Fingerabdruck festgelegt.
• Ein Austausch des „Master“-Fingerabdrucks (z.B. gegen den Fingerabdruck eines anderen
Benutzers) ist nur mit der PC-Software möglich.
Das Anlernen des „Master“-Fingerabdrucks geschieht wie folgt:
1. Entfernen Sie die Steckbrücken von „JP1“ und „JP2“. Die „LED 1“ und „LED 2“ müssen nun leuch-
ten.
2. Setzen Sie eine Steckbrücke auf „JP1“. Nach ca. 10 Sekunden erlischt „LED1“, die „Status“-
Anzeige-LED beginnt zu leuchten. Dies zeigt den Start des Anlernprozesses für den „Master“-
Fingerabdruck an.
3. Positionieren Sie den entsprechenden Finger wie gewohnt bis zum Tiefanschlag im Sensor-
gehäuse und berühren Sie die beiden Metallstreifen des Sensors. Ziehen Sie den Finger dann
wie im Kapitel 9 beschrieben heraus.
Wurde der Fingerabdruck erfolgreich erfasst, erlischt „LED2“ für ca. eine Sekunde, während die
„Status“-Anzeige-LED für diese Zeit aueuchtet.
War der Anlernvorgang nicht erfolgreich (beispielsweise weil der Finger unvollständig über
den Sensor gezogen wurde), blinken „LED1“ und „LED2“ dreimal kurz auf und der Vorgang
(nur Punkt 3) muss wiederholt werden.
Dieser Einlernvorgang muss abhängig von der Qualität des erfassten Fingerabdrucks
mehrfach wiederholt werden (ca. 5 Mal)!
Ein Doppelblinken von „LED1“ und „LED2“ mit einem Intervall von ca. einer halben Sekunde
signalisiert die erfolgreiche Fertigstellung des Anlernvorgangs des „Master“-Fingerabdrucks.
Die „LED1“ leuchtet dauerhaft.
4. Jetzt ist die Steckbrücke von „JP1“ zu entfernen. Nach ca. 30 Sekunden sind die Informationen
berechnet und verschlüsselt im Fingerabdruck-Modul gespeichert.
Danach beginnen „LED1“ und „LED2“ zu leuchten.
5. Die Anlernprozedur für den „Master“-Fingerabdruck ist nun abgeschlossen.
15
2. Schritt: Überprüfen des „Master“-Fingerabdrucks
Bevor weitere Benutzer angelernt werden, ist zunächst zu überprüfen, ob das Fingerprint-Modul
den „Master“-Fingerabdruck korrekt erkennt.
Dazu wird der soeben angelernte „Master“-Finger über den Sensor gezogen (Vorgehensweise
siehe Kapitel 9). Die erfolgreiche Erkennung des Fingerabdrucks wird anschließend durch einmali-
ges kurzes Blinken von „LED1“ und „LED2“ signalisiert.
Im Anschluss daran zieht das Relais „REL1“ für ca. drei Sekunden an, „LED1“ und „LED2“ leuchten
wieder durchgehend.
Ist die Erkennung des Fingerabdrucks fehlgeschlagen (kein hörbares „Klicken“ des Relais), wird
dies durch dreimaliges kurzes Blinken der beiden LEDs „LED1“ und „LED2“ angezeigt.
Sollte das Fingerprint-Modul den „Master“-Fingerabdruck nicht beim ersten oder zweiten Versuch
erkennen, sollte das Fingerprint-Modul auf die Werkseinstellungen zurückgesetzt werden. Dabei
werden die Daten für den „Master“-Fingerabdruck gelöscht. Anschließend ist die Anlernprozedur
des „Master“-Fingerabdrucks erneut zu starten.
3. Schritt: Benutzer-Fingerabdrücke anlernen
Nachdem der „Master“-Fingerabdruck angelernt wurde, können die weiteren berechtigten
Benutzer-Fingerabdrücke angelernt werden. Voraussetzung hierfür ist eine Freigabe durch den
„Master“-Fingerabdruck, um das Anlernen unerwünschter Benutzer zu unterbinden.
Das Einlernen der Benutzer-Fingerprints geschieht wie folgt:
1. Setzen Sie eine Steckbrücke auf „JP1“. Nach ca. 10 Sekunden erlischt die „LED2“. Die „LED1“ und
die „Status“-Anzeige-LED leuchten.
2. Jetzt ist die Freigabe durch den „Master“-Fingerabdruck erforderlich. Hierzu muss der MasterFinger über den Sensor gezogen werden (siehe Kapitel 9).
Nachdem der „Master“-Fingerabdruck erfolgreich erkannt wurde, beginnt „LED2“ zu leuchten,
um die Bereitschaft für das Anlernen weiterer Benutzer-Fingerabdrücke anzuzeigen.
3. Positionieren Sie den gewünschten Benutzer-Finger und ziehen Sie ihn korrekt über den
Sensor (siehe Kapitel 9).
Wurde der Fingerabdruck erfolgreich eingelesen, erlischt die „LED2“ für ca. eine Sekunde und
die „Status“-Anzeige-LED leuchtet für diese Zeit auf. Dieser Anlernvorgang muss abhängig von
der Qualität der erfassten Fingerabdrücke mehrfach (ca. 5 Mal) wiederholt werden.
Ein Doppelblinken von „LED1“ und „LED2“ signalisiert die erfolgreiche Fertigstellung des Anlern-
vorgangs des neuen berechtigten Benutzers.
Sollen noch weitere Benutzer angelernt werden, muss Punkt 3 wiederholt werden.
4. Mit dem Abziehen der Steckbrücke von „JP1“ wird der Anlernprozess beendet. Nach ca. 30
Sekunden sind die Informationen berechnet und verschlüsselt. Die „LED1“ und „LED2“ begin-
nen zu leuchten.
Die Benutzer-Anlernprozedur ist nun abgeschlossen und das Gerät ist betriebsbereit.
16
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
• Beginnt die „LED1“ während des Anlernvorgangs der Benutzer-Fingerabdrücke zu leuchten, so ist eine erneute Freigabe durch den „Master“-Fingerabdruck erforderlich.
• Ständiges 5-faches Blinken von „LED1“ und „LED2“ signalisiert, dass der Datenspeicher
voll ist.
• Nach Abschluss des Anlernvorgangs muss die Steckbrücke wieder von „JP1“ abgezogen
werden, da das Gerät sonst im Anlernmodus verbleibt!
• Der Wechsel vom Anlernmodus in einen anderen Betriebsmodus dauert systembedingt
ca. 30 Sekunden.
17
12. Rücksetzen auf Werkseinstellungen
Das Rücksetzen des Fingerprint-Moduls „FP530“ auf den Auslieferungszustand geschieht wie
folgt:
• Entfernen sie alle Steckbrücken von der Auswerteeinheit.
• Setzen Sie eine Steckbrücke auf „JP2“ und warten Sie ca. 20 Sekunden, bis die „LED2“ erlischt.
Erst nach dieser Zeit sind alle Fingerabdrücke gelöscht.
• Die Schaltzeit des Relais wird auf ca. drei Sekunden zurückgesetzt.
• Die Steckbrücke „JP2“ muss jetzt entfernt werden.
• Das Fingerprint-Modul bendet sich wieder im Auslieferungszustand.
Alle Fingerabdrücke sind gelöscht (auch der „Master“-Fingerabdruck).
13. Hardware-Reset
Zeigen die „LED1“ und „LED2“ keinerlei Reaktion auf eine Berührung des Sensors, so kann dies
beispielsweise hervorgerufen worden sein durch Fremdeinüsse wie Spannungsspitzen, Fehlbedienung oder vergessenes Abziehen von Steckbrücken.
Unterbrechen Sie die Betriebsspannung an der Klemme „Power“ für die Dauer von 20 Sekunden.
Hierbei wird ein Reset durchgeführt.
Die eingelernten Fingerprint-Daten bleiben in diesem Fall erhalten.
14. Übersicht über die Betriebsmodi
In der folgenden Tabelle steht „x“ für eine aufgesteckte Steckbrücke. Ein „-“ steht für eine entfernte Steckbrücke. Die Pins „JP1“ und „JP2“ benden sich auf der Auswerteeinheit des Fingerprint-
Moduls.
JP1 JP2 Modus
x - Anlernmodus (nach 10 Sekunden)
- x (> 20s) Werkseinstellungen herstellen und Löschen der Fingerabdrücke
- - Schaltbetrieb bzw. PC-Modus (wenn mit USB verbunden)
18
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
15. Weitere Montagemöglichkeiten
a) Aufputz-Gehäuse und Einfachrahmen
Um eine Montage des Fingerprint-Moduls „FP530“ auch ohne Unterputzdose zu ermöglichen,
nden Sie im Lieferumfang je ein Einzel- und Doppelgehäuse für die Aufputz-Montage.
Aus Sicherheitsgründen sollte sich die Auswerteeinheit räumlich getrennt von der Sensoreinheit
benden (z.B. durch eine Wand getrennt).
Montage der Sensoreinheit im Einfachrahmen:
• Befestigen Sie den Metallbügel mit drei Senkkopfschrauben (3x12) im Rahmen.
• Verbinden Sie den Sensor und die Auswerteeinheit
mit beiliegendem Kabel durch das mittlere Ausbruch-
loch (eine passende Kabeltülle liegt bei).
• Montieren Sie den Einfachrahmen an der Wand mit
den vier mitgelieferten Dübeln und Linsenkopfschrau-
ben (3,5x22).
Abhängig von der Wand sind ggf. andere Dübel und
andere Schrauben erforderlich.
• Befestigen Sie die Sensoreinheit inklusive dem
vorderen Rahmen mit zwei Sechskantschrau-
ben auf der Aufputzdose.
• Setzen Sie die Auswerteeinheit in eine Unterputzdose ein oder befestigen Sie sie im mitgelieferten Gehäuse direkt an der Wand.
• Nehmen Sie dann den Anschluss an die Spannungsversorgung und z.B. den Türöffner vor.
19
b) Aufputz-Gehäuse und Doppelrahmen
Bei einer Montage des Fingerprint-Moduls „FP530“ mit einem Doppelrahmen entfällt die Unterputzdose. Die Installation der Sensor- als auch der Auswerteeinheit erfolgt im selben Doppelge-
häuse.
Diese Art der Installation ist nur für nicht sicherheitsrelevante Bereiche vorgesehen, da die
Auswerteeinheit nicht manipulationssicher platziert ist.
• Der Doppelrahmen kann sowohl horizontal als auch vertikal montiert werden.
• Die linke obere Ausbruchöffnung kann für die Erreichbarkeit der USB-Buchse verwendet werden
(für die Konguration über die PC-Software). Eine passende Kabeltülle liegt bei.
• Die Montage an der Wand erfolgt mit den vier mitgelieferten Dübeln und Linsenkopfschrauben
(3,5x22).
Abhängig von der Wand sind ggf. andere Dübel und andere Schrauben erforderlich.
• Drücken Sie die Abdeckhaube der Auswerteeinheit seitlich
(1) leicht ein und heben Sie sie dann ab (2).
• Schrauben Sie die Platine der Auswerteeinheit von der
Kunststoffplatte ab.
• Befestigen Sie die Platine mit den 4 Kreuzschlitzschrauben in dem Aufputz-Gehäuse.
• Stecken Sie das kurze Verbindungskabel in den Anschluss
„Sensor Unit“ der Auswerteeinheit und verlegen Sie es
links unter den einzuschraubenden Metallbügel.
• Das Gehäuse kann auch um 180° gedreht montiert werden
(Metallbügel entsprechend einschrauben).
Vertikale Montage:
20
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
• Verbinden Sie die Spannungsversorgung und z.B. einen Türöffner mit den Klemmen der Auswerteeinheit (Verlegung der Kabel durch die Ausbruchlöcher des Gehäuses - passende Kabeltül-
len liegen bei).
• Befestigen Sie die Halterung der Blindabdeckung (separat bestellbar, siehe Kapitel 19) mit beiliegenden Senkkopfschrauben (3x15) in das Aufputz-Gehäuse (Haltelaschen liegen links und
rechts neben den Schrauben).
• Die Sensoreinheit ist an das kurze Verbindungskabel anzustecken und mit den zwei beiliegen-
den Sechskantschrauben mit dem Metallbügel zu verschrauben.
• Setzen Sie die Blindabdeckung mit den Haltenasen auf die Haltelaschen der Blindabdeckungshalterung und drücken Sie sie fest.
21
Horizontale Montage:
Die Montage des Fingerprint-Systems kann auch horizontal erfolgen. Hierzu werden der Metallbügel und die Sensoreinheit um 90° gedreht in dem Aufputzrahmen festgeschraubt.
Die weiteren Installationsschritte sind mit dem vertikalen Einbau identisch.
22
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
16. Reinigung
Das Produkt ist für Sie wartungsfrei. Eine Wartung oder Reparatur ist nur durch eine Fachkraft
oder Fachwerkstatt zulässig.
Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch.
Drücken Sie nicht zu stark auf die Oberächen oder den Sensor, dies kann zu Kratzspuren führen
oder zu Fehlfunktionen.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere che-
mische Lösungen, hierbei kann es nicht nur zu Funktionsstörungen kommen, sondern der Sensor könnte beschädigt werden.
17. Entsorgung
Elektronische und elektrische Produkte dürfen nicht in den Hausmüll. Entsorgen Sie
das unbrauchbar gewordene Produkt gemäß den geltenden gesetzlichen Bestimmungen.
23
18.Technische Daten
Betriebsspannung: 12 V/DC (Polarität belanglos) oder 8 V/AC
Stromaufnahme: max. 150 mA (Standby ca. 35 mA)
Speicher für Fingerabdrücke: je nach Größe der eingescannten Fingerabdrücke,
Schaltausgänge: 3x Relais, Schließkontakt
Schaltzeit: 0,5 - 30 s (per PC-Software einstellbar)
PC-Schnittstelle: USB (Mini-B-Buchse)
Leitungslänge: Sensor- zur Auswerteeinheit, ca. 75 cm
Abmessungen Auswerteeinheit: ca. 60 mm x 54 mm x 33 mm (L x B x H)
Abmessungen Sensoreinheit: ca. 85 mm x 85 mm x 45 mm (L x B x H)
max. ca. 90
jeweils 30 V/AC oder 30 V/DC, max. 3 A
(Grundeinstellung 3 s)
(incl. Aufputzgehäuse)
19. Zubehör
Bezeichnung Sygonix Teile-Nr.
1fach-Rahmen SX.11 (Sygonixweiß, glänzend) 33598R
2fach-Rahmen SX.11 (Sygonixweiß, glänzend) 33594V
Blindabdeckung (Sygonixweiß, glänzend) 33593C
24
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
Table of Contents
Page
1. Introduction ...........................................................................................................................26
2. Intended Use ......................................................................................................................... 27
3. Explanation of Symbols .........................................................................................................28
4. Scope of Delivery ................................................................................................................... 28
5. Safety Notes ........................................................................................................................... 29
6. Installation and Connection .................................................................................................30
a) Mounting of the Sensor Unit .......................................................................................... 30
b) Installation into the Concealed Socket ............................................................................31
7. Commissioning ......................................................................................................................33
8. PC Software ............................................................................................................................ 34
9. Correct Sensor Operation ......................................................................................................35
10. Operation (Relay Operation) ................................................................................................. 36
11. Programming Users without PC Software ........................................................................... 37
12. Factory Reset ..........................................................................................................................41
13. Hardware Reset ....................................................................................................................... 41
14. Overview of the Operating Modes ......................................................................................... 41
15. Further Assembly Options..................................................................................................... 42
a) Surface-Mounted Housing and Single Frame ................................................................. 42
b) Surface-Mounted Housing and Double Frame ............................................................... 43
16. Cleaning .................................................................................................................................. 46
17. Disposal ..................................................................................................................................46
18. Technical Data ........................................................................................................................ 47
19. Accessories ............................................................................................................................. 47
GB
25
1. Introduction
Dear Customer,
thank you for purchasing this product.
This product complies with the statutory national and European requirements.
To maintain this status and to ensure safe operation, you as the user must observe these
operating instructions!
These operating instructions are part of this product. They contain important notes on commissioning and handling. Also consider this if you pass on the product to any third party.
Therefore, retain these operating instructions for reference!
All company names and product names are trademarks of their respective owners. All rights re-
served.
If there are any technical questions, please contact:
International: www.conrad.com/contact
United Kingdom: www.conrad-electronic.co.uk/contact
26
The home technology brand for the entire house. More information at www.sygonix.com
2. Intended Use
The ngerprint module serves as access system for various applications that can be operated
via the relay switching outputs. The product provides three relays for this that can be switched
independently of each other.
It permits control of various systems (such as door openers) via the unique ngerprint. The sensitive information is saved encrypted, which, together with the possibility of spatial separation
of sensor and evaluation unit, warrants an extremely high degree of safety from unauthorised
access.
The ngerprint is read by the module and if it corresponds to one of the authorized persons (up to
90 can be programmed), the assigned potential-free switching output is activated.
The conguration of the system and user management take place via the enclosed PC software
(at least Windows XP or higher needed) or with a limited scope of functions right at the device.
The operating voltage supply of the product can be a direct voltage source
(12 V/DC) or an alternating voltage source (e.g. bell transformer, 8 V/AC).
The switching outputs must only be applied with max. 30 V (DC or AC) each and a current of 3 A.
The relay switching times can be adjusted from 0.5 to 30 seconds.
No machines or devices that pose a danger to life and limb must be switched with the product.
The sensor unit is intended for installation into a standard concealed electrical installation socket;
the evaluation unit can be safely installed in an access-protected location via a connection cable.
For lower safety requirements, the sensor and evaluation unit can also be installed together using
the enclosed surface-mounted double housing. The matching front frames from the Sygonix SX.11
switch programme are available separately in single and multiple implementations.
The product must not get damp or wet.
The required safety regulations concerning the safety distance to live voltages/cables have to be
observed.
No part of this product must be modied or converted! Always observe the safety information!
Please read the operating instructions completely before commissioning the device. They contain
important information for correct operation.
This product complies with the statutory national and European requirements. All company
names and product names are trademarks of their respective owners. All rights reserved.
27
3. Explanation of Symbols
This lightning symbol is used when your health is at risk, e.g. by an electric shock.
This symbol points out particular dangers associated with handling, function or operation.
The “arrow” symbol indicates special advice and operating information.
4. Scope of Delivery
• Sensor unit with nger print sensor
• Evaluation unit
• Short connection cable
• Long connection cable
• Surface-mounted housing for sensor unit
• Surface-mounted housing for sensor unit and evaluation unit
• Drilling template
• Assembly material
• CD with PC software
• Operating instructions
28
The home technology brand for the entire house. More information at www.sygonix.com
5. Safety Information
The guarantee/warranty will expire if damage is incurred resulting from non-compliance with the operating instructions. We do not assume any liability for consequential damage!
We do not assume any liability for property damage and personal injury caused
by improper use or non-compliance with the safety instructions! In such cases the
guarantee/warranty will expire!
• The unauthorized conversion and/or modication of the product is inadmissible for
safety and approval reasons.
• The product is not a toy and must be kept out of reach of children.
• The product must only be operated with a stabilised direct voltage of 12 V/DC or an alternating voltage of 8 V/AC.
• The product must not become damp or wet. Install the sensor unit only in areas pro-
tected from moisture and dew formation. Otherwise, the product may be destroyed.
• The product must not be exposed to extreme temperatures, direct sunlight, intense
vibration or heavy mechanical strain.
• The switching outputs must only be applied with max. 30 V (DC or AC) each and a current
of 3 A.
Never switch higher voltages (e.g. mains voltage) or higher currents. This not only poses
the possibility of potentially fatal electric shock but also danger of re.
• Ensure that the connection cable between the sensor unit and evaluation unit is not
crushed, bent or damaged by sharp edges. The same applies to the connected cables.
• Do not leave packaging material unattended. It may become a dangerous toy for
children.
• Handle the product with care. It can be damaged by impact, blows or when dropped
even from a low height.
• In commercial institutions, the accident prevention regulations of the Employer’s Liability
Insurance Association for Electrical Systems and Operating Materials are to be observed.
• If you have any questions which remain unanswered in these operating instructions,
please contact us or another expert.
29
6. Installation and Connection
a) Mounting of the Sensor Unit
With the help of the enclosed drilling template, the
attachment holes for the sensor unit in the Sygonix
SX.11 frame (not enclosed, can be ordered separate-
ly, see chapter 19) can be drilled precisely; see ar-
rows in the gure on the right.
For this, a drill with 3.0 mm diameter is needed.
Then the pre-installed sensor unit is inserted in the
rear of the Sygonix single or double frame.
From the front, the cover frame is now put on and
attached from the rear through the previously
drilled holes with the 4 enclosed countersunk
screws (2x8).
Assembly example with double frame
Connection socket 1:
This is the socket for the connection line to the evaluation unit. The distance between the evaluation unit
and the sensor unit is no more than 75 cm. An extension is not permissible.
Connection socket 2:
This is the connection for light ring lighting.
Connections on the rear of the sensor unit
30
The home technology brand for the entire house. More information at www.sygonix.com
b) Installation into the Concealed Socket
This is the common and preferred assembly, since the sensor unit is installed space-savingly in
a concealed socket ush with the wall and there is the possibility of safe spatial separation of
sensor and evaluation unit.
Proceed as follows:
• Attach the mounting bracket to the concealed socket with three countersunk screws (3x12) (observe alignment so that the sensor unit can be installed accordingly in the correct position).
• The 75cm long connection cable is pulled through any break-out opening of the concealed
socket and connected to the sensor unit (connection socket 1).
• The installed sensor unit including frame is placed on the concealed socket and screwed to the
metal bracket with the two enclosed hexagon screws.
Assembly in the concealed socket Assembly example with single frame
• Connect the sensor unit to the corresponding socket “Sensor
unit” of the evaluation unit with the connection cable .
• The evaluation unit can (if required) also be installed in a con-
cealed socket or attached to the wall (assembly holes in the
bottom plate of the evaluation unit).
Before the evaluation unit is pushed into the concealed
socket, the connection cables for the operating voltage and
the relay outputs must be connected.
Installed evaluation unit in the concealed socket
31
When installing, observe that the evaluation unit is installed to be inaccessible for unauthorised persons (e.g. spatial separation by a wall).
Apart from this, there is the risk of manipulation of the system, since programming of
users or resetting to the factory settings can be initiated right at the evaluation unit.
For less important access areas, the sensor and evaluation unit can, of course, still be
installed in two concealed sockets above or next to each other if desired.
32
The home technology brand for the entire house. More information at www.sygonix.com
7. Commissioning
At the evaluation unit, there is an 8-pin
connection terminal for the operating
voltage and the relay outputs.
The ngerprint module can control, e.g.,
a door opener, directly. For this, the door
opener is connected to one of the three
relay switching outputs “REL1”, “REL2” or
“REL3” of the evaluation unit.
The relay contacts are potential-free. The
two terminals of the three switching out-
puts are the respective relay closing contacts.
The connection must only be established
when powered down, since there may be
a short circuit otherwise.
Connect the power supply to the two
“Power” terminals. You do not have to observe the polarity.
Before activating the power supply, check
all connections for correct and tight t
again.
After switching on the power supply, the LEDs (see top gure, “LED1”, “LED2” and “Status”) start
to light up.
After approx. two seconds, the “Status” LED goes out.
During this starting time, the system is internally reviewed. The ngerprint module is then ready
for operation. You can start to programme the users’ ngerprints.
33
8. PC Software
The evaluation unit has a USB interface to connect to a PC.
Observe that the connection to the PC must only be established when the drivers or the
software have been installed on the PC.
To operate the software, the jumpers “JP1” and “JP2” must be removed.
Further information on the PC software is found in the operating instructions on the
enclosed software CD.
Installation:
For software installation, start the programme “Setup.exe” in the root directory of the enclosed
CD. Follow all instructions of the software installation or Windows.
The required USB driver (Silabs VCP driver) is also installed now.
After installation of the software, the evaluation unit may be connected to the PC.
If new software is available, you can nd it in www.sygonix.de on the product website.
Function scope:
Use of the PC software is the best and preferred operation of the system. This facilitates administration of all taught-in ngerprints and provides the following functions.
• Detailed feedback as a help while programming new users
• Graphical illustration of the ngerprints with the possibility of saving as an image le
• Programming or deleting individual users
• Assignment of the names and switching outputs to the users
• Direct switching function for the three switching outputs
• Recording of log les about access attempts
• PIN request as access protection
• Setting the relay switching times in the range of approx. 0.5 to 30 seconds
• Archiving the users on the hard disc (this also permits distribution among several units)
34
The home technology brand for the entire house. More information at www.sygonix.com
9. Correct Sensor Operation
Proceed as follows to operate the sensor:
• First, place your nger in the housing to the deep stop as shown in
the gure on the right . Put your nger on the sensor so that the
nger touches both metal strips of the sensor.
• Pull out your nger steadily straightway with medium speed
while touching the sensor with it.
Do not let your nger rest on the sensor during scanning!
The complete scanning process should take approx. one second.
Within this time, the “LED1” will go out and the “LED2” will light
up.
The following items must be considered for best recognition of the nger prints:
• The nger must be moved centrally and at with slight pressure, so that it touches the metal
strips at the sensor throughout scanning.
• The same nger must be used for programming and verication at all times.
• The index nger is usually best suited.
• Scarred ngers or calluses make recognition more difcult. In this case, use a different nger.
• The sensor surface should be cleaned with a soft, antistatic rag if contaminated.
If recognition has failed, “LED1” and “LED2” will ash several times in a short sequence after no
more than ten seconds. The reason may be, e.g., an unauthorised ngerprint. Fingerprints read in
the wrong direction, too fast or skewed will also not be recognized. In this case, the recognition
process must be repeated.
35
10. Operation (Relay Operation)
In regular operation (relay operation), no jumpers must be plugged to “JP1” and “JP2”. “LED1” and
“LED2” are lit. The “status” display LED is off at this moment.
Proceed as follows for operation:
1. Position the respective nger in the sensor housing up to the deep stop as usual and touch
the two metal strips of the sensor. Then pull the nger out as described in chapter 9.
2. If the ngerprint was recognised, this is conrmed by “LED1” and “LED2” lighting up briey.
Then the selected relay contacts are activated for the respective set time.
3. When “LED1” and “LED2” light up again, the module is ready for the next recognition.
If a reading attempt does not recognise the ngerprint, this is indicated after no more than 10
seconds by “LED1” and “LED2” ashing fast for three times or only “LED2” going out.
Reading can be repeated if “LED1” and “LED” light up again.
A brief icker of the two LEDs “LED1” and “LED2” in operation is due to the system and
does not suggest any defect.
36
The home technology brand for the entire house. More information at www.sygonix.com
11. Programming Users without PC Software
Programming new users without using the PC software is possible, but leads to certain
limitations in operation of the ngerprint module
The internally stored ngerprint les that have not been read in via the PC software are
not completely compatible with the enclosed software for system-related reasons. For
example, such directly taught-in ngerprints can only be used to switch the relay “REL 1”.
Therefore, mixed operation with differently taught-in users is not permissible!
We recommend generally programming new ngerprints via the PC software. User
administration is performed via name assignment and the further functions of the software are much more comfortable.
General progress when programming without PC software (this requires a ngerprint module
without any ngerprints already saved):
First, the “master” ngerprint must be programmed. Only this user can clear the programming of
additional ngerprints.
After release by the “master” ngerprint, other ngerprints of other users can be programmed.
All operating steps must only be performed without any extended breaks (max. 15
seconds). Otherwise, the process is interrupted for reasons of safety, ignored or the n-
gerprint module can only be returned to regular operating mode by hardware reset (see
chapter of the same name). This serves protection from manipulation.
General Notes:
• Assignment of the switching outputs “REL2” and “REL3” to the ngerprints is only possible via
the PC software.
• If the LED state does not change when programming or reading a nger, the nger must be
pulled over the sensor again.
• Accidental double ashing of “LED1” and “LED2” without any user action is system-related and
does not inuence the function.
37
1. Step: Programme Master Fingerprint
Special situation of the “master” ngerprint
• Later programming procedures can only be initiated after conrmation of the master ngerprint!
This must be observed when choosing the corresponding user, to warrant protection against
programming of undesired persons.
• The rst programmed ngerprint is automatically specied as the “master” ngerprint.
• Exchange of the “master” ngerprint (e.g. against the ngerprint of another user) is only possible in the PC software.
Programming the “master” ngerprint works as follows:
1. Remove the jumpers from “JP1” and “JP2”. “LED1” and “LED2” must be lit now.
2. Set a jumper on “JP1”. After approx. 10 seconds “LED1” goes out, the “Status” display LED
comes on. This indicates the start of the programming process for the “master” ngerprint.
3. Position the respective nger in the sensor housing up to the deep stop as usual and touch
the two metal strips of the sensor. Then pull the nger out as described in chapter 9.
If the ngerprint has been recorded successfully, “LED2” will go out for approx. one second,
while the “Status” display LED lights up for this time.
If programming has not been successful (e.g. because the nger was pulled over the sensor
incompletely), “LED1” and “LED2” will ash thrice briey and the process (only item 3) must be
repeated.
This programming process must be repeated several times depending on the quality of the
recorded ngerprint (approx. 5 times)!
A double ashing of “LED1” and “LED2” with an interval of approx. half a second signals suc-
cessful completion of the programming process of the “master” ngerprint. “LED1” remains lit.
4. Now remove the jumper from “JP1”. After approx. 30 seconds, the information will have been
computed and saved encrypted in the ngerprint module.
“LED1” and “LED2” now light up again.
5. The programming procedure for the “master” ngerprint is now completed.
38
The home technology brand for the entire house. More information at www.sygonix.com
2. Step: Verication of the “master” ngerprint
Before programming any further users, rst check whether the ngerprint module correctly
recognises the “master” ngerprint.
For this, the “master” nger just programmed is pulled over the sensor (for the procedure, see
chapter 9). The successful recognition of the ngerprint is then signalled by one short ash of
“LED1” and “LED2”.
Afterwards, the relay “REL1” engages for approx. three seconds, “LED1” and “LED2” are perma-
nently lit again.
If recognition of the ngerprint has failed (no audible “clicking” of the relay), this is displayed by
three short ashes of the two LEDs “LED1” and “LED2”.
If the ngerprint module does not recognise the “master” ngerprint at the rst or second
attempt, the ngerprint module should be reset to factory settings. The data for the “master”
ngerprint are then deleted. Then start the programming procedure for the “master” ngerprint
again.
3. Step: Programming user ngerprints
After the “master” ngerprint has been programmed, the other authorised user ngerprints can
be programmed. This requires release by the “master” ngerprint to prevent the programming of
undesired users.
Programming the user ngerprint works as follows:
1. Set a jumper on “JP1”. After approx. two seconds, the “LED2” goes out. “LED1” and the “Status”
display LED are lit.
2. Now release by the “master” ngerprint is required. For this, the master nger must be pulled
over the sensor (see chapter 9).
After the “master” ngerprint has successfully been recognised, “LED2” starts to light up to
display readiness for programming further user ngerprints.
3. Place the desired user nger and pull it across the sensor correctly (see chapter 9).
If the ngerprint has been read successfully, “LED2” goes out for approx. one second, and
the “Status” display LED lights up for that time. This programming process must be repeated
several times depending on the quality of the recorded ngerprints (approx. 5 times).
A double ashing of “LED1” and “LED2” signals successful completion of the programming
process of the new authorised user.
If more users are to be programmed, item 3 must be repeated.
4. Programming is completed by pulling off the jumper from “JP1”. After approx. 30 seconds, the
information will have been computed and encrypted. “LED1” and “LED2” light up.
The user programming procedure is now completed and the device is ready for operation.
39
• If “LED1” lights up during programming of the user ngerprints, the procedure must be
released with the “master” ngerprint again.
• Continuous ashing of “LED1” and “LED2” in sets of ve signals that the data memory is
full.
• After the end of programming, the jumper must be removed from “JP1” again since the
device will remain in programming mode otherwise!
• The change from programming mode to any other operating mode takes approx. 30 seconds.
40
The home technology brand for the entire house. More information at www.sygonix.com
12. Factory Reset
Resetting the ngerprint module “FP530” to the factory settings is performed as follows:
• Remove the jumpers from the evaluation unit.
• Set a jumper to “JP2” and wait for approx. 20 seconds until “LED2” goes out. Only then all nger-
prints will be deleted.
• The switching time of the relay is reset to approx. three seconds.
• The jumper “JP2” must be removed now.
• The ngerprint module is in the delivery state again.
All ngerprints have been deleted (including the “master” ngerprint).
13. Hardware Reset
If “LED1” and “LED2” do not react to touching of the sensor, this may be due to external inuence
such as voltage peaks, mis-operation or forgotten removal of jumpers.
Interrupt the operating voltage at the “power” terminal for 20 seconds. This will perform a reset.
The programmed ngerprint data are retained in this case.
14. Overview of the Operating Modes
In the following table, “x” means a plugged jumper. “-” means a removed jumper. The pins “JP1”
and “JP2” are located on the evaluation unit of the ngerprint module.
JP1 JP2 Mode
x - Programming mode (after 10 seconds)
- x (> 20s) Recover factory settings and delete the ngerprints
- - Switching mode or PC mode (if connected to USB)
41
15. Further Assembly Options
a) Surface-Mounted Housing and Single Frame
For mounting of the ngerprint module “FP530” without concealed socket, the delivery includes
one single and one double housing each for surface-mounted installation.
For reasons of safety, the evaluation unit should be spatially separated from the sensor unit (e.g.
separated by a wall):
Mounting of the sensor unit in the single frame:
• Attach the metal bracket with three countersunk
screws (3x12) in the frame.
• Connect the sensor and the evaluation unit with the
enclosed cable through the middle break-out hole (a
matching cable sleeve is enclosed).
• Mount the single frame at the wall with the four enclosed dowels and lens head screws (3.5x22).
Depending on the wall, other dowels and screws may
be required.
• Attach the sensor unit with the front frame to
the surface-mounted socket using two hexa-
gon screws.
• Insert the evaluation unit into a concealed socket or attach it in the enclosed housing right to
the wall.
• Then perform the connection to the voltage supply and, e.g., the door opener.
42
The home technology brand for the entire house. More information at www.sygonix.com
b) Surface-Mounted Housing and Double Frame
When mounting the ngerprint module “FP530” with a double frame, the concealed socket is not
required. The installation of the sensor and the evaluation unit takes place in the same double
housing.
This type of installation is only intended for non-safety-relevant areas, since the evaluation
unit is not placed safe from manipulation.
• The double frame can be installed horizontally or vertically.
• The upper left breakout opening can be used for making the USB socket accessible (for conguration via the PC software). A matching cable sleeve is enclosed.
• Mounting at the wall takes place using the four enclosed dowels and lens head screws (3.5x22).
Depending on the wall, other dowels and screws may be required.
• Push the cover hood of the evaluation unit slightly in on
the side (1) and then lift it off (2).
• Screw the PCB of the evaluation unit off of the plastic
plate.
• Attach the PCB to the surface-mounted housing with the 4
cross-head screws.
• Plug the short connection cable into the “sensor unit” connection of the evaluation unit and place it on the left below the metal bracket to be screwed on.
• The housing can also be mounted rotated by 180° (Screw
the metal bracket accordingly)
Vertical mounting:
43
• Connect the voltage supply and, e.g., a door opener to the terminals of the evaluation unit
(place the cables through the breakout openings of the housing - matching cable sleeves are
enclosed).
• Attach the holder to the blind cover (can be ordered separately, see chapter 19) to the surface-
mounted housing with the enclosed countersunk screws (3x15) (holding tabs are placed to the
left and right next to the screws).
• The sensor unit must be connected to the short connection cable and screwed to the metal
bracket with the two enclosed hexagon screws.
• Place the blind cover with the catches against the holding tabs of the blind cover holder and
push it on.
44
The home technology brand for the entire house. More information at www.sygonix.com
Horizontal mounting:
The ngerprint system can also be mounted horizontally. For this, the metal bracket and sensor
unit are turned by 90° and screwed on in the surface-mounted frame.
The other installation steps are identical to those of vertical installation.
45
16. Cleaning
The product is maintenance-free for you. Servicing or repair must only be carried out by a
specialist or specialist workshop.
A dry, soft and clean cloth is sufcient for cleaning.
Do not push too strongly onto the surfaces or the sensor. This may cause scratches or malfunc-
tions.
Never use any aggressive cleaning agents, alcohol or other chemical solutions. This may not only
cause malfunctions but may also damage the sensor.
17. Disposal
Electronic and electrical products must not be disposed of in domestic waste. Dispose
of the product according to the relevant statutory regulations at the end of its service
life.
46
The home technology brand for the entire house. More information at www.sygonix.com
18. Technical Data
Supply voltage: 12 V/DC (polarity does not matter) or 8 V/AC
Power consumption: max. 150 mA (standby approx. 35 mA)
Memory for ngerprints: depending on size of the ngerprints scanned,
Switching outputs: 3x relay, normally open contact
Switching time: 0.5 - 30 s (can be set via PC software)
PC-interface: USB (Mini-B-socket)
Line length: Sensor to evaluation unit, approx. 75 cm
Dimensions evaluation unit: approx. 60 mm x 54 mm x 33 mm (L x W x H)
Dimensions sensor unit: approx. 85 mm x 85 mm x 45 mm (L x W x H)
max. approx. 90
each 30 V/AC or 30 V/DC, max. 3 A
(basic setting 3 s)
(incl. surface-mounted housing)
19. Accessories
Designation Sygonix part no.
Single frame SX.11 (Sygonix white, glossy) 33598R
Double frame SX.11 (Sygonix white, glossy) 33594V
Blind cover (Sygonix white, glossy) 33593C
47
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikrover-
lmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen
Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht
dem technischen Stand bei Drucklegung.
© Copyright 2016 by Conrad Electronic SE.
Legal notice
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or
the capture in electronic data processing systems require the prior written approval by the editor. Re-
printing, also in part, is prohibited. This publication represent the technical status at the time of printing.
© Copyright 2016 by Conrad Electronic SE.
Nr. 90385Q1Impressum
www.sygonix.comwww.sygonix.com
1195621_V3_1116_01_VTP_m_DE-EN
Loading...
