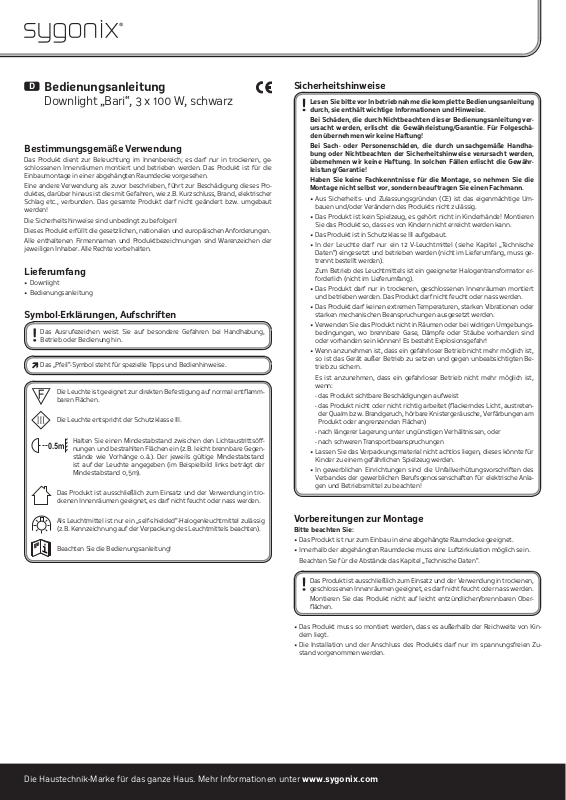

Page 1
D
Bedienungsanleitung
Downlight „Bari“, 3 x 100 W, schwarz
Bestimmungsgemäße Verwendung
Das Produkt dient zur Beleuchtung im Innenbereich; es darf nur in trockenen, geschlossenen Innenräumen montiert und betrieben werden. Das Produkt ist für die
Einbaumontage in einer abgehängten Raumdecke vorgesehen.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer
Schlag etc., verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut
werden!
Die Sicherheitshinweise sind unbedingt zu befolgen!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der
jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Downlight
• Bedienungsanleitung
Symbol-Erklärungen, Aufschriften
Das Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung,
Betrieb oder Bedienung hin.
Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise.
Die Leuchte ist geeignet zur direkten Befestigung auf normal entfl amm-
baren Flächen.
Die Leuchte entspricht der Schutzklasse III.
Halten Sie einen Mindestabstand zwischen den Lichtaustrittsöff-
0.5m
nungen und bestrahlten Flächen ein (z.B. leicht brennbare Gegenstände wie Vorhänge o.ä.). Der jeweils gültige Mindestabstand
ist auf der Leuchte angegeben (im Beispielbild links beträgt der
Mindestabstand 0,5m).
Das Produkt ist ausschließlich zum Einsatz und der Verwendung in tro-
ckenen Innenräumen geeignet, es darf nicht feucht oder nass werden.
Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Bedienungsanleitung
durch, sie enthält wichtige Informationen und Hinweise.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie!
Haben Sie keine Fachkenntnisse für die Montage, so nehmen Sie die
Montage nicht selbst vor, sondern beauftragen Sie einen Fachmann.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht zulässig.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Montieren
Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
• Das Produkt ist in Schutzklasse III aufgebaut.
• In der Leuchte darf nur ein 12 V-Leuchtmittel (siehe Kapitel „Technische
Daten“) eingesetzt und betrieben werden (nicht im Lieferumfang, muss getrennt bestellt werden).
Zum Betrieb des Leuchtmittels ist ein geeigneter Halogentransformator er-
forderlich (nicht im Lieferumfang).
• Das Produkt darf nur in trockenen, geschlossenen Innenräumen montiert
und betrieben werden. Das Produkt darf nicht feucht oder nass werden.
• Das Produkt darf keinen extremen Temperaturen, starken Vibrationen oder
starken mechanischen Beanspruchungen ausgesetzt werden.
• Verwenden Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind
oder vorhanden sein können! Es besteht Explosionsgefahr!
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist,
so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
wenn:
- das Produkt sichtbare Beschädigungen aufweist
- das Produkt nicht oder nicht richtig arbeitet (fl ackerndes Licht, austreten-
der Qualm bzw. Brandgeruch, hörbare Knistergeräusche, Verfärbungen am
Produkt oder angrenzenden Flächen)
- nach längerer Lagerung unter ungünstigen Verhältnissen, oder
- nach schweren Transportbeanspruchungen
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!
Als Leuchtmittel ist nur ein „self-shielded“-Halogenleuchtmittel zulässig
(z.B. Kennzeichnung auf der Verpackung des Leuchtmittels beachten).
Beachten Sie die Bedienungsanleitung!
Vorbereitungen zur Montage
Bitte beachten Sie:
• Das Produkt ist nur zum Einbau in eine abgehängte Raumdecke geeignet.
• Innerhalb der abgehängten Raumdecke muss eine Luftzirkulation möglich sein.
Beachten Sie für die Abstände das Kapitel „Technische Daten“.
Das Produkt ist ausschließlich zum Einsatz und der Verwendung in trockenen,
geschlossenen Innenräumen geeignet, es darf nicht feucht oder nass werden.
Montieren Sie das Produkt nicht auf leicht entzündlichen/brennbaren Oberfl ächen.
• Das Produkt muss so montiert werden, dass es außerhalb der Reichweite von Kindern liegt.
• Die Installation und der Anschluss des Produkts darf nur im spannungsfreien Zustand vorgenommen werden.
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
Page 2

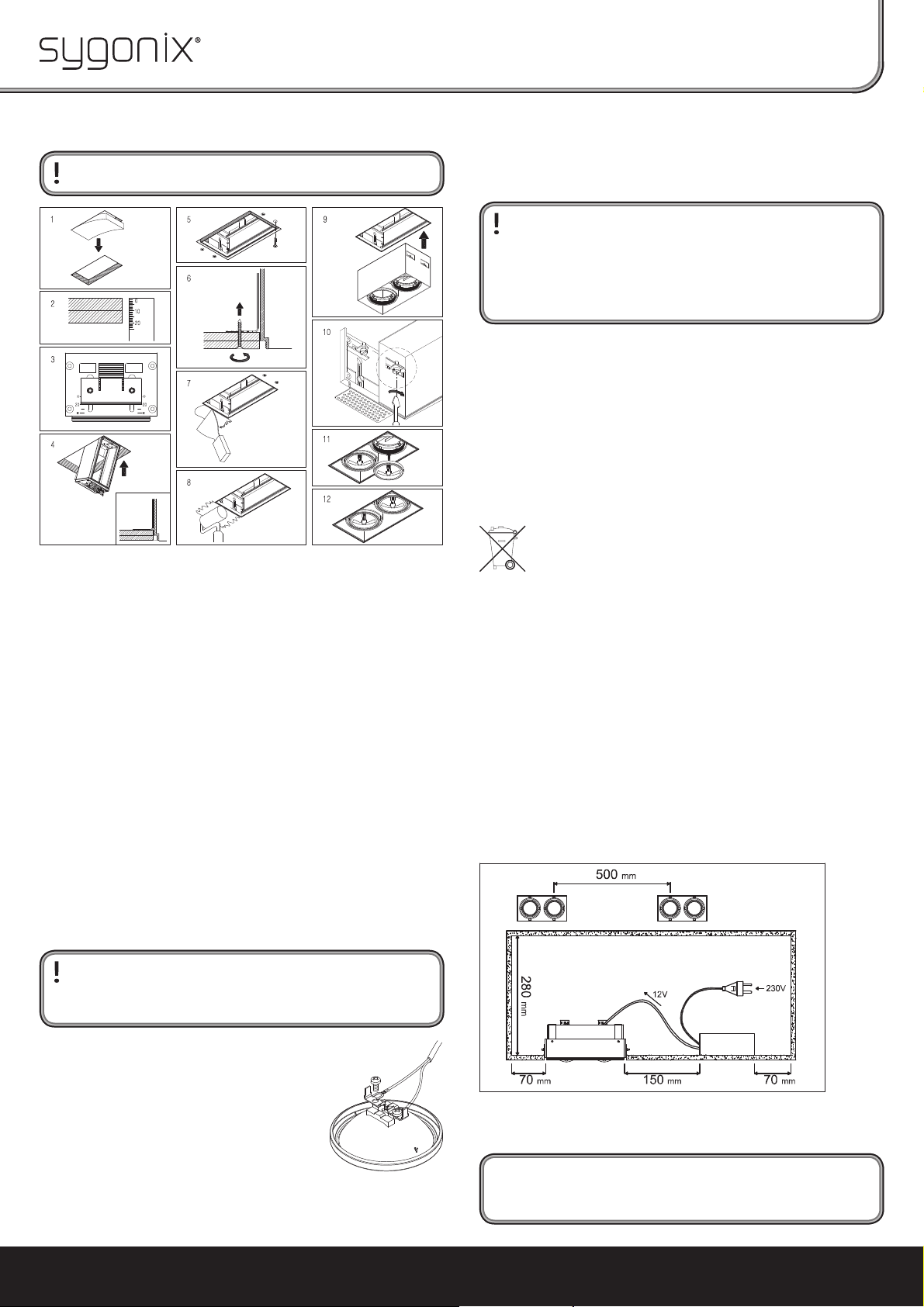

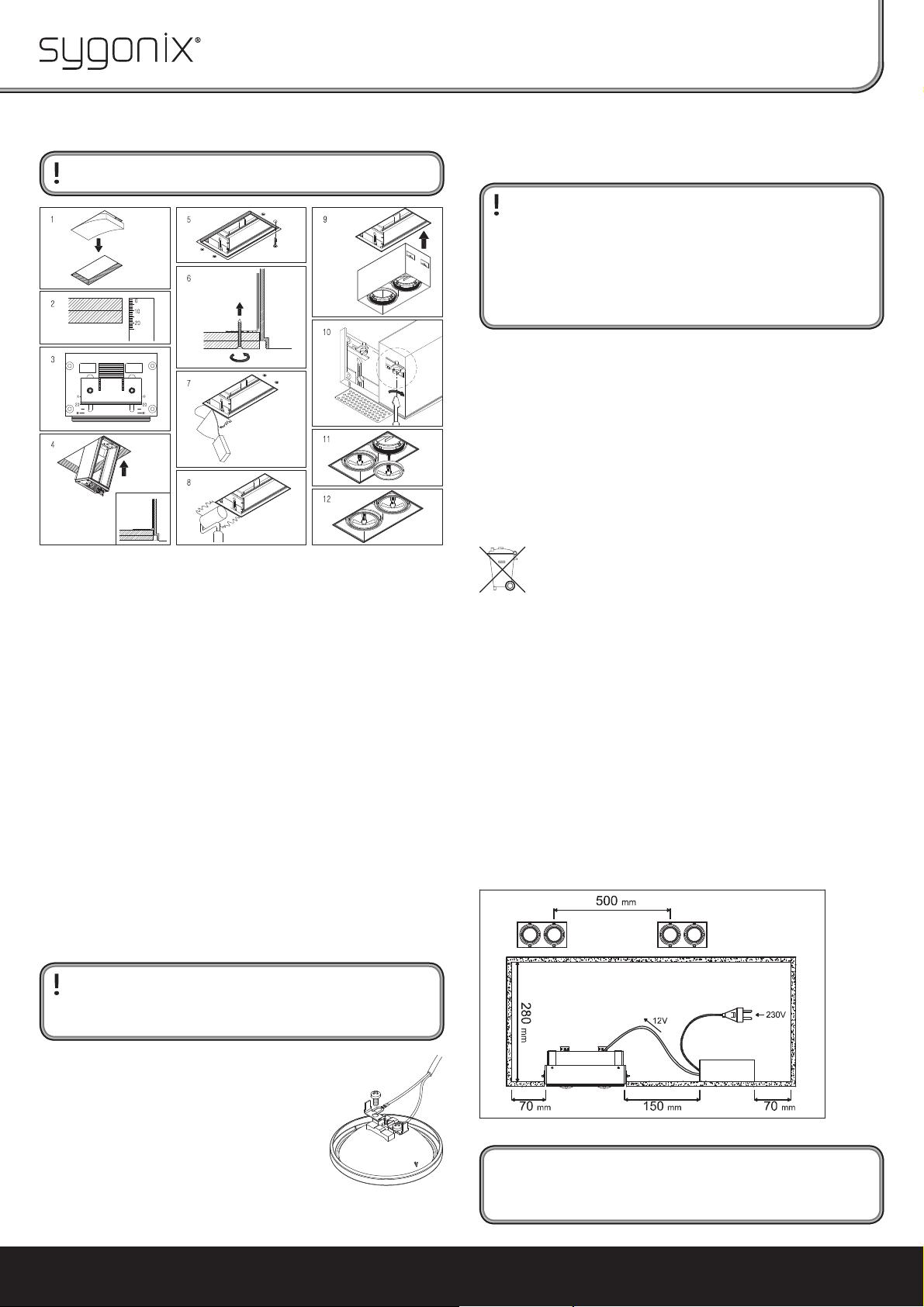

Montage und Anschluss
Beachten Sie die Informationen im Kapitel “Vorbereitungen zur
Montage”!
1 Für die Montage ist ein entsprechend großer Deckenausschnitt erforderlich. Be-
achten Sie dazu die Angaben im Kapitel „Technische Daten“. Achten Sie auf das
genaue Einbaumaß!
2 Messen Sie die Materialstärke (Dicke der Deckenplatte) am Einbauort.
3 Stellen Sie den bei Schritt 2 gemessenen Wert mit den be iden seitlichen L-Winkeln
ein.
4 Setzen Sie den Außenrahmen der Leuchte in den Deckenausschnitt ein (vorher
den Leuchteneinsatz aus dem Außenrahmen entnehmen). Prüfen Sie, ob der
Rand des Außenrahmens mit der Deckenplatte abschließt.
5 Fixieren Sie den Außenrahmen mit mindestens 4 Schrauben in der Deckenplatte.
6 Ggf. ist die Einbautiefe des Außenrahmens nochmals zu korrigieren, so dass der
Rand des Außenrahmens mit der Deckenplatte abschließt. Lösen Sie zum Verstel-
len die Innensechskantschrauben der L-Winkel. Wenn der Außenrahmen mit der
Fläche der Deckenplatte plan ist, fi xieren Sie die Innensechskantschrauben wieder.
7 Verspachteln Sie mit einem geeigneten Füllmaterial die Schraubenlöcher und den
Außenrahmen in der Deckenplatte.
8 Nach dem vollständigen Austrocknen des Füllmaterials ist die Deckenplatte mit
der gewünschten Farbe zu streichen.
9 Verkabeln Sie den Leuchteneinsatz, verbinden Sie die jeweilige Anschlussklemme
auf der Oberseite über ein geeignetes Anschlusskabel mit entsprechendem Quer-
schnitt mit dem Ausgang des Halogentransformators.
Setzen Sie dann den Leuchteneinsatz in den Außenrahmen ein.
10 Verriegeln Sie den Leuchteneinsatz im Außenrahmen, indem Sie die vier Haltehe-
bel mit einem geeigneten Schraubendreher um 90° drehen.
11 Setzen Sie die Leuchtmittel ein.
12 Fertig!
Lichtstrahl des Leuchtmittels ausrichten
Über die Schwenkmechanik der Leuchte kann das Leuchtmittel auf die gewünschte
zu beleuchtende Fläche ausgerichtet werden.
Achtung!
Schwenken Sie die Mechanik mit dem Leuchtmittel niemals so weit, dass
der Lichtstrahl auf Gehäuseteile der Leuchte gerichtet ist, Überhitzungs- und
Brandgefahr!
Halten Sie zwischen der Lichtaustrittsöffnung und beleuchteten Flächen den
auf der Leuchte angegebenen Mindestabstand ein, Brandgefahr!
Abhängig von der beleuchteten Fläche/Material sind größere Abstände einzuhalten, da es andernfalls zu Verfärbungen oder Materialveränderungen
kommen kann!
Wartung und Pfl ege
• Das Produkt ist für Sie bis auf einen Leuchtmittelwechsel wartungsfrei.
• Vor einer Reinigung ist die Leuchte auszuschalten bzw. von der Versorgungsspannung zu trennen. Lassen Sie die Leuchte anschließend ausreichend abkühlen.
• Äußerlich sollte die Leuchte nur mit einem sauberen, weichen, trockenen Tuch abgewischt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder
chemische Lösungen, da dadurch das Gehäuse angegriffen (Verfärbungen) oder die
Funktion beeinträchtigt werden könnte.
Staub kann sehr leicht mit einem sauberen, weichen Pinsel und einem Staubsauger
entfernt werden.
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den gel-
tenden gesetzlichen Bestimmungen.
Technische Daten
Leuchtmittelanzahl: 3 x 100 W (max.)
Leuchtmitteltyp: QRB111 (= AR-111)
Leuchtmittelsockel: G53
Betriebsspannung: 12 V
Schwenkbereich: 25°
Abmessungen: 479 x 182 x 158 mm (L x B x H)
Einbautiefe: 280 mm (min.)
Montageöffnung: 483 x 186 mm (L x B)
Gewicht: Ca. 4,5 kg
Schutzklasse: III
Montageort: Nur in trockenen, geschlossenen Innenräumen
Für die Mindestabstände zwischen mehreren Leuchten, zu Mauern, Wänden oder
Isoliermaterial bzw. zum Transformator beachten Sie unbedingt folgende Abbildung:
Leuchtmittel einsetzen bzw. wechseln
Vorsicht, Verbrennungsgefahr!
Bevor Sie einen Wechsel eines defekten Leuchtmittels durchführen, schalten
Sie die Leuchte aus und warten Sie, bis sich das defekte Leuchtmittel und
auch die Leuchte ausreichend abgekühlt hat.
Fassen Sie das Leuchtmittel nicht mit bloßen Händen an, verwenden Sie ein
geeignetes Tuch.
• Die Kabelschuhe der Anschlussleitungen sind am
Leuchtmittel (QRB111/G53) festzus chrauben.
• Setzen Sie das Leuchtmittel in die Leuchte ein; durch
mehrere Metallfedern wird das Leuchtmittel fi xiert.
Zum Entnehmen des Leuchtmittels drücken Sie dieses
von hinten her aus der Halterung.
• Schalten Sie die Betriebsspannung für die Leuchte
wieder ein und überprüfen Sie die Funktion des neuen
Leuchtmit tels.
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
Impressum
Diese Bedienungsanleitung ist eine Publikation der Sygonix GmbH, Nordring 98a, 90409 Nürnberg (www.sygonix.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfi lmung,
oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des
Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen
Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. © Copyright 2010 by Sygonix GmbH.
Nr. 34483Y - Version 12/10
Page 3
GB
Operating instructions
Downlight „Bari“, 3 x 100 W, black
Intended use
The product is intended for illuminating indoor areas; it may only be installed and used
in dry, enclosed indoor rooms. The product is intended for installation in suspended
ceilin gs.
Any other use than that described above may damage the product. Moreover, this
may give rise to hazards such as short-circuiting, fi re, electric shock, etc. No part of the
product may be modifi ed or converted!
The safety instructions must be observed at all times!
This product complies with the applicable National and European requirements.
All names of companies and products are the trademarks of the respective owner. All
rights reserved.
Contents
• Downlight
• Operating instructions
Explanation of symbols, inscriptions
The exclamation mark indicates specifi c risks associated with handling, func-
tion and use.
The "arrow" symbol indicates special tips and operating information.
The light is suitable for direct installation on normal fl ammable surfaces
The light complies with protection class III.
Keep a minimum distance between the light emitting openings
0.5m
and the illuminated surfaces (e.g. easily fl ammable objects, such
as curtains, etc.). The appropriate minimum distance is specifi ed
on the bulb (in the illustration to the left, the minimum distance is
0.5m).
Safety instructions
Please read through all of the instructions carefully before using the
product, they contain important information on its correct use.
The warranty will be void in the event of damage caused by failure to observe these safety instructions! We do not assume any liability for any
consequential damage!
Nor do we assume liability for damage to property or personal injury
caused by improper use or failure to observe the safety instructions. The
warranty will be void in such cases!
If you do not have the expertise required for the installation, do not install it yourself but entrust a qualifi ed electrician.
• The unauthorised conversion and/or modifi cation of the product is not al-
lowed for safety and approval reasons (CE).
• The product is not a toy and must be kept out of the reach of children! Install
the product so it is out of the reach of children.
• The device is designed according to protection class III.
• Only 12 V bulbs may be inserted and used in the light (see chapter "Technical
data") (not enclosed, must be ordered separately).
A suitable halogen transformer is required to power the bulb (not enclosed).
• This product is only to be installed and used in dry conditions indoors. The
product must not get damp or wet.
• The product must not be exposed to extreme temperatures, strong vibrations or heavy mechanical stress.
• Do not use this product in rooms or under adverse ambient conditions
where combustible gases, vapours or dust are or may be present! There is a
risk of explosion!
• If you have reason to assume that safe operation is no longer possible, disconnect the device imm ediately and secure it against inadvertent operation.
It can be assumed that safe operation is no longer possible if:
- the product shows visible signs of damage,
- the product does not work at all or well (fl ickering light, leaking smoke or a
smell of burning, the light fl ickers, audible cracking noises, discolouration
to the product or the adjacent surfaces.)
- the device was stored under unfavourable conditions for a long period of
time or
- the device was exposed to extraordinary stress caused by transport.
• Do not leave packing materials unattended. They may become dangerous
playthings for children.
• In commercial institutions, the accident prevention regulations of the employer’s liability insurance association for electrical systems and operating
facilities are to be observed!
The product is only intended to be placed and used in dry indoor rooms,
it must not get damp or wet.
Only a "self-shielded" halogen bulb may be used (pay attention to the
label on the bulb's packaging).
Observe the operating instructions!
Preparations for installation
Please note:
• The product is only intended for installation in a suspended ceiling.
• It must be possible for air to circulate inside the suspended ceiling.
For more information on distances, see the chapter "Technical data".
The product is only intended to be installed and used in dry and enclosed indoor rooms; it must not get damp or wet.
Do not install the product on easily fl ammable surfaces.
• The product must be installed out of the reach of children.
The power must be disconne cted during installation and while connecting the product.
•
The home technology brand for the entire house. More information at www.sygonix.com
Page 4
Installation and connection
Pay attention to the information in chapter "Preparations for
installation"!
1 A correctly sized cut-out in the ceiling is necessary for installation. Refer to chapter
“Technical data”. Pay attention to the correct installation dimensions!
2 Measure the thickness of the material (thickness of ceiling panel) at the place of
installation.
3 Adjust the value measured in step 2 at both lateral L-angles.
4 Also insert the outer frame of the light into the ceiling cut-out (remove the lamp
insert from the outer frame before doing this). Make sure that the edge of the
outer frame is fl ush with the ceiling panel.
5 Fix the outer frame to the ceiling panel with at least 4 screws.
6 If necessary, the installation depth of the outer frame must be corrected again so
that the edge of the outer frame is fl ush with the ceiling panel. Loosen the inside
hexagonal screws of the L-angle for adjustments. Fix the inside hexagonal screws
after the outer frame is fl ush with the surface of the ceiling panel.
7 Seal the screw holes and the outer frame in the ceiling panel with a suitable fi ller.
8 After the fi ller has dried completely, the ceiling panel can be painted in the desired
colour.
9 Connect the light insert and the respective terminal clamp on the top to the out-
put of the halogen transformer via a suitable connection cable with the correct
cross-section.
Then, place the light insert into the outer frame.
10 Lock the light insert in the outer frame by turning the four holding brackets by 90°
using a suitable screw driver.
11 Insert the light bulb.
12 Done!
Adjusting the bulb's light beam
Using the light's pivoting system, each refl ector can be aligned to illuminate the sur-
face desired.
Caution!
Never pivot the bulb system so far that the light beam is directed at the light
housing; there is a risk of overheating and fi re!
Maintain the minimum distance as specifi ed on the light between the light
outlet and illuminated surfaces; risk of fi re!
Depending on the illuminated surface/material, greater distances must be
kept, otherwise, discolouration or material deterioration may result!
Maintenance and care
• The product does not need any other maintenance except replacement of the light
bulb.
• Switch off the light or disconnect it from the mains before cleaning. After that, allow
suffi cient time for the lamp to cool down.
• The exterior of the light should only be wiped with a clean, soft, dry cloth. Do not use
aggressive cleaning agents or chemical solutions that could damage the housing
(discolouring) or impair operation.
Dust can easily be removed using a clean, soft brush and a vacuum cleaner.
Disposal
Please dispose of the product, when it is no longer of use, according to the
current statutory requirements.
Technical data
Number of bulbs: 3 x 100 W (max.)
Type of light bulb: QRB111 (= AR-111)
Bulb socket: G53
Operating voltage: 12 V
Pivoting range: 25°
Dimensions: 479 x 182 x 158 mm (L x W x H)
Installation depth: 280 mm (min.)
Installation opening: 483 x 186 mm (L x W)
Weight: approx. 4.5 kg
Protection class: III
Installation location: Only in dry, enclosed indoor spaces
For minimum distances between multiple lights, to walls or insulation material or to
the transformer, please take note of the following illustration:
Inserting/replacing the bulb
Attention, risk of burns!
Before you replace a faulty bulb, switch off the light and wait until the faulty
bulb and the light have cooled down suffi ciently.
Do not touch the bulb with your bare hands, use a suitable cloth.
• The cable shoes on the connection cables are to be
screwed to the bulb (QRB111/G53).
• Insert the bulb into the light; the bulb is held in the light
by metal springs.
To remove the bulb, press it out of the holder from the
back.
• Switch on the light's power supply and check that the
new bulb is working.
These operating instructions are a publication by Sygonix GmbH, Nordring 98a, 90409 Nürnberg (www.sygonix.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfi lming, or the capture
in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is
prohibited. These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved. © Copyright 2010 by Sygonix GmbH.
The home technology brand for the entire house. More information at www.sygonix.com
Nr. 34483Y - Version 12/10Legal notice
Page 5
F
Notice d‘emploi
Luminaire éclairant vers le bas „Bari“,
3 x 100 W, noir
Utilisation conforme
Le produit sert d'éclairage à l'intérieur ; il ne doit être monté et utilisé qu'à l'intérieur
de locaux fermés et secs. Le produit est prévu pour être encastré dans des plafonds
suspendus.
Toute utilisation autre que celle décrite précédemment peut endommager l'appareil.
De plus, elle s'accompagne de dangers tels que court-circuit, incendies, électrocutions,
etc. L'ensemble du produit ne doit être ni modifi é, ni transformé !
Respecter impérativement les consignes de sécurité !
Cet appareil satisfait aux prescriptions légales nationales et européennes.
Tous les noms d'entreprises et les appellations d'appareils fi gurant dans ce mode
d'emploi sont des marques déposées des propriétaires correspondants. Tous droits
réservés.
Étendue de la livraison
• Luminaire éclairant vers le bas (Downlight)
• Manuel d'utilisation
Explications des symboles, inscriptions
Ce point d'exclamation attire l'attention sur les risques spécifi qu es lors du ma-
niement, du fonctionnement et de l'utilisation du produit.
Le symbole de la fl èche précède des conseils et consignes d´utilisation par-
ticuliers.
Le luminaire convient à la fi xation directe sur des surfaces normales in-
fl ammables.
Sa construction correspond à la classe de protection III.
Respecter une distance minimale entre les orifi ces de sortie de la
0.5m
lumière et la surface éclairée (par ex. objets facilement combustibles tels que rideaux ou analogues). La distance minimale applicable dans chaque cas est indiquée sur la lampe (dans la fi gure de
l'exemple à gauche, la distance minimale est de 0,5m).
L'appareil doit être utilisé exclusivement dans des locaux secs à l'inté-
rieur, il ne doit être ni mouillé ni humide !
Utiliser uniquement des ampoules halogènes "self-shielded" (p. ex. tenir
compte des caractéristiques inscrites sur l'emballage de l'ampoule).
Tenir compte du manuel d'utilisation !
Consignes de sécurité
Lire l'ensemble du manuel d'utilisation avant la mise en service, il
contient des informations importantes et des remarques.
En cas de dommages dus à la non-observation de ce mode d'emploi, la
validité de la garantie est annulée. Nous déclinons toute responsabilité
pour les dommages consécutifs !
Nous déclinons toute responsabilité pour d'éventuels dommages matériels ou corporels dus à un maniement incorrect ou au non-respect du
manuel d'utilisation ! Dans de tels cas, la garantie prend fi n !
N'effectuez pas le montage vous-même si vous n'avez pas les connaissances spécifi ques pour le montage, mais adressez-vous à un spécia-
liste.
• Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifi er la construction ou de transformer l'appareil soi-même.
• Le produit n'est pas un jouet, le tenir hors de portée des enfants ! Monter le
produit de sorte à le mettre hors de portée des enfants.
• Le produit est construit selon la classe de protection III.
• Seules les ampoules 12 V (non fournies, à commander séparément) conviennent pour cet éclairage (voir le chapitre "Caractéristiques techniques").
Un transformateur halogène approprié (non fourni) est nécessaire pour uti-
liser l'ampoule.
• Le produit n'est conçu que pour être monté et pour fonctionner dans des
locaux secs et fermés à l'intérieur. Le produit ne doit être ni humide, ni
mouillé.
• L'appareil ne doit pas être exposé à des températures extrêmes, aux rayons
du soleil, à de fortes vibrations ou à l'humidité.
• Ne pas utiliser le produit dans des locaux et conditions ambiantes inappropriés, contenant ou susceptibles de contenir des gaz, des vapeurs ou des
poussières infl ammables ! Risque d'explosion !
• Lorsque le fonctionnement de l'appareil peut représenter un risque quelconque, arrêter l'appareil et veiller à ce qu'il ne puisse être remis en marche
involontairement.
Un fonctionnement sans risques n'est plus assuré lorsque :
- l'appareil présente des dommages visibles
- le produit ne fonctionne plus ou ne fonctionne pas correctement (lumière
vacillante, fumée épaisse ou odeur de brûlé, crépitements audibles, décolorations du produit ou des surfaces adjacentes)
- l'appareil a été stocké pendant une période prolongée dans des conditions
défavorables, ou
- l'appareil a été soumis à des conditions défavorables durant le transport
• Ne pas laisser le matériel d'emballage sans surveillance, il pourrait constituer un jouet dangereux pour les enfants.
• Dans les installations industrielles il convient d'observer les prescriptions de
prévention des accidents de la fédération des syndicats professionnels pour
les installations et matériels électriques !
Préparations pour le montage
Important :
• Le produit est conçu pour être encastré dans un plafond suspendu.
• L'air doit pouvoir circuler à l'intérieur du plafond suspendu.
Pour les intervalles, respectez le chapitre "Caractéristiques techniques".
Le produit est prévu pour une installation et une utilisation exclusivement à
l'intérieur de locaux secs fermés, il ne doit pas être mouillé ou humide.
Ne pas monter le produit sur des surfaces facilement infl ammables.
• Monter le produit de façon à ce qu'il soit hors de portée des enfants.
L'installation et le raccordement du produit ne doivent être effectués que hors tension.
•
La marque de technique domestique pour toute la maison. Davantage d‘informations sur www.sygonix.com
Page 6
Montage et raccordement
Tenir compte des informations contenues dans le chapitre "Préparations pour le montage" !
1 La taille de la partie du plafond utilisée pour le montage doit être appropriée.
Pour cela, observez les intervalles indiqués dans le chapitre "Caractéristiques techniques". Observez les mesures d'installation exactes !
2 Mesurez l'épaisseur du matériel (épaisseur de la dalle de plafond) à l'endroit d'ins-
tallation.
3 Réglez la valeur mesurée à l'étape 2 avec les deux angles en L latéraux.
4 Posez le cadre extérieur du luminaire dans la partie du plafond prévue à cet effet
(enlever d'abord le luminaire du cadre extérieur). Vérifi ez si le bord du cadre exté-
rieur correspond à l'espace de la dalle du plafond.
5 Fixez le cadre extérieur dans la dalle du plafond avec au moins 4 vis.
6 Le cas échéant, corrigez encore une fois la profondeur d'installation du cadre ex-
térieur, pour que le bord du cadre corresponde à l'espace de la dalle du plafond.
Relâchez les vis Allen de l'angle en L pour le réglage. Quand le cadre extérieur cor-
respond à la surface de la dalle de plafond, fi xez à nouveau les vis Allen.
7 Mastiquez les trous de vis et le cadre dans la dalle du plafond avec un matériel de
remplissage approprié.
8 Dès que le matériel de remplissage est sec, peindre la dalle de plafond dans la
couleur souhaitée.
9 Câblez le luminaire, à l'aide d'un câble de raccordement approprié, reliez les
bornes de connexion correspondantes du dessus à une section correspondante
sur la sortie du transformateur halogène.
Posez ensuite le luminaire dans le cadre extérieur.
10 Verrouillez le luminaire dans le cadre extérieur, en tournant à 90° les quatre leviers
de support à l'aide d'un tournevis approprié.
11 Mettez en place le luminaire.
12 C'est prêt !
Diriger le rayon lumineux de l'ampoule
Grâce au mécanisme de pivot de la lampe chaque ampoule peut être dirigée vers la
surface à éclairer souhaitée.
Attention !
Ne jamais faire pivoter l'ampoule en direction d'une partie du luminaire, risque
de surchauffe et d'incendie !
Respecter entre l'ouverture de sortie de la lumière et les surfaces éclairées
l'écart minimum donné, risque d'incendie !
Il convient de respecter de plus grands écarts selon les surfaces / le matériel
éclairé, dans le cas contraire cela pourrait décolorer ou modifi er le matériel.
Maintenance et entretien
• Mis à part le remplacement d'ampoule, le produit est sans maintenance.
• Avant le nettoyage, éteindre le luminaire ou couper la tension d'alimentation. Ensuite laisser suffi samment refroidir le luminaire.
• L'extérieur de la lampe ne doit être nettoyé qu'avec un chiffon doux, sec et propre.
N'utilisez en aucun cas de détergent agressif ou de solution chimique, car ils pourraient détériorer la surface du boîtier (décolorations) ou nuire au bon fonctionnement de l´appareil.
Vous pouvez éliminer les poussières à l'aide d'un pinceau fl exible propre et d'un as-
pirateur.
Élimination
Il convient de procéder à l'élimination du produit au terme de sa durée de
vie, conformément aux prescriptions légales en vigueur.
Caractéristiques techniques
Nombre d'ampoules : 3 x 100 W (max.)
Type d'ampoule : QRB111 (= AR-111)
Culot : G53
Tension de service : 12 V
Plage de pivotement : 25°
Dimensions : 479 x 182 x 158 mm (L x l x h)
Profondeur de montage : 280 mm (min.)
Orifi ce de montage : 483 x 186 mm (L x l)
Poids : env. 4,5 kg
Classe de protection : III
Lieu de montage : Uniquement à l'intérieur de locaux fermés, secs
Pour les écarts minimaux entre plusieurs lumières et des murs ou du matériel d'isolation ou le transformateur, tenez impérativement compte de la fi gure suivante :
Mise en place et remplacement de l'ampoule
Attention, risque de brûlures !
Avant de remplacer une ampoule défectueuse, éteindre le luminaire et attendre que l'ampoule défectueuse et le luminaire aient suffi samment refroidi.
Ne pas toucher l'ampoule à mains nues, utiliser un chiffon.
• Les cosses des câbles de raccordement doivent être serrées sur l'ampoule (QRB111/G53).
• Insérer l'ampoule dans le luminaire, plusieurs ressorts
fi xent l'ampoule dans la lampe.
Pour retirer l'ampoule, la pousser vers le bas et la retirer
du support.
• Appliquer la tension de service adaptée à ce luminaire et
vérifi er le fonctionnement de la nouvelle ampoule.
La marque de technique domestique pour toute la maison. Davantage d‘informations sur www.sygonix.com
Information légales
Ce mode d‘emploi est une publication de la société Sygonix GmbH, Nordring 98a, 90409 Nürnberg (www.sygonix.
com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microfi lm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est
interdit de le réimprimer, même par extraits. Ce mode d‘emploi correspond au niveau technique du moment de la
mise sous presse. Sous réserve de modifi cations techniques et de l‘équipement. © Copyright 2010 by Sygonix GmbH.
Nr. 34483Y - Version 12/10
Page 7
NL
Gebruiksaanwijzing
Downlight „Bari“, 3 x 100 W, zwart
Beoogd gebruik
Het product dient voor verlichting binnenshuis; uitsluitend in droge, gesloten binnenruimtes monteren en gebruiken. Het product is bedoeld voor inbouwmontage in een
zwevend, verlaagd plafond.
Een andere toepassing dan hierboven beschreven, leidt tot beschadiging van dit product, daarnaast bestaat gevaar van bijv. kortsluiting, brand of een elektrische schok.
Er mag niets aan dit product worden gewijzigd of omgebouwd!
Volg de veiligheidsaanwijzingen beslist op!
Dit product voldoet aan de wettelijke, nationale en Europese eisen.
Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de
betreffende eigenaren. Alle rechten voorbehouden.
Omvang van de levering
• Downlight
• Gebruiksaanwijzing
Verklaring van symbolen, opschriften
Het uitroeptekensymbool wijst op bijzondere gevaren bij de hantering, gebruik of bediening.
Het „pijl“ symbool wijst op speciale tips en bedieningsvoorschriften.
De lamp is geschikt voor directe bevestiging op normaal ontvlambare
oppervlakken.
De lamp voldoet aan beschermklasse III.
Houd een minimale afstand tussen de lichtuitstroomopeningen
0.5m
en bestraalde oppervlakken (bijv. licht brandbare objecten zoals
gordijnen). De betreffende geldige minimumafstand is op de lamp
aangegeven (in de voorbeeldafbeelding bedraagt de minimale afstand 0,5m).
Het product is uitsluitend geschikt voor toepassing en gebruik in droge
ruimtes binnenshuis, het mag niet vochtig of nat worden.
Veiligheidsaanwijzingen
Lees vóór het ingebruiknemen de volledige gebruiksaanwijzing door:
deze bevat belangrijke informatie en aanwijzingen.
Bij beschadigingen, veroorzaakt door het niet inachtnemen van deze
gebruiksaanwijzing, vervalt de garantie. Wij aanvaarden geen aansprakelijkheid voor gevolgschade!
Wij zijn niet verantwoordelijk voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of door het niet opvolgen van
de veiligheidsaanwijzingen. In dergelijke gevallen vervalt de waarborg/
garantie!
Laat het monteren aan een vakman over als u zelf daarvoor niet over de
nodige vakkennis beschikt.
• Om redenen van veiligheid en toelating (CE) is het eigenmachtig ombouwen
en/of wijzigen van het apparaat niet toegestaan.
• Dit product is geen speelgoed: houd het daarom buiten bereik van kinderen!
Monteer het product zo dat deze buiten bereik van kinderen is.
• Het product is gebouwd in beschermklasse III.
• Plaats in de lamp uitsluitend een 12 V-lichtbron (zie hoofdstuk „Technische
gegevens“) en gebruik geen andere lichtbron (niet inbegrepen bij de levering: u moet deze dus apart bestellen).
Voor het gebruik van de lichtbron is een geschikte transformator voor het
voeden van halogeenlichtbronnen vereist (niet inbegrepen bij de levering).
• Het product is uitsluitend bedoeld voor gebruik in gesloten, droge ruimtes
binnenshuis. Het product mag niet vochtig of nat worden.
• Stel het product niet bloot aan extreme temperaturen, sterke trillingen of
zware mechanische belastingen.
• Gebruik het product niet in ruimtes of onder ongunstige omstandigheden
waarbij brandbare gassen, dampen of stoffen aanwezig (kunnen) zijn! Explosiegevaar!
• Schakel het apparaat uit en beveilig het tegen onbedoeld gebruik, als aannemelijk is dat veilig gebruik niet meer mogelijk is.
Ga ervan uit dat veilig gebruik niet langer mogelijk is, als:
- het product zichtbare beschadigingen vertoont
- het product niet of niet langer correct werkt (fl akkerend licht, rook resp.
brandlucht, hoorbare knisperingen, verkleuringen van het product of aangrenzende omgevingen)
- het apparaat gedurende langere tijd onder ongunstige omstandigheden
werd opgeslagen, of
- na zware transportbelastingen
• Laat verpakkingmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed zijn.
• Bij industriële voorzieningen dienen de ongevalpreventievoorschriften van
de bond voor industriële beroepscoöperaties voor elektrische installaties en
bedrijfsmiddelen te worden nageleefd!
Er wordt alleen een "self-shielded"-halogeenlamp als lichtbron toegesta-
an (bijv. letten op de markering op de verpakking van de lichtbron).
Neem de gebruiksaanwijzing in acht!
Montagevoorbereidingen
Let a.u.b. op het volgende:
• Het product is uitsluitend geschikt voor inbouw in een zwevend plafond.
• Binnen het zwevende plafond moet luchtcirculatie mogelijk zijn.
Raadpleeg voor de vereiste afstanden de paragraaf „Technische gegevens“.
Het product is slechts geschikt voor de montage en het gebruik in droge, gesloten binnenruimtes, het mag niet vochtig of nat worden.
Monteer het product niet op licht ontvlambare/brandbare oppervlakken.
• Monteer het product zo dat het buiten bereik van kinderen is.
• Installeer en sluit het product uitsluitend in spanningvrije toestand aan.
Het merk voor huistechniek voor het hele huis. Kijk voor meer informatie op www.sygonix.com
Page 8
Monteren en aansluiten
Raadpleeg de gegevens in het hoofdstuk "Voorbereidingen op het
monteren"!
1 Om te kunnen monteren is een voldoende grote opening in het plafond vereist.
Raadpleeg daartoe de informatie in de paragraaf „Technische gegevens“. Let op
de precieze inbouwmaat!
2 Meet de sterkte van het materiaal (de dikte van de dakplaat) op de inbouwplek.
3 Stel de bij stap 2 gemeten waarde in met de beide zijdelingse hoekstukken.
4 Plaats het buitenste frame van de lamp in de opening in het plafond (eerst het
lampinzetstuk uit het buitenste frame nemen). Controleer of de rand van het bui-
tenste frame met de dakplaat afsluit.
5 Bevestig het buitenste frame met ten minste 4 schroeven in de dakplaat.
6 Evt. moet de inbouwdiepte van het buitenste frame nog een keer worden gecorri-
geerd, zodat de rand van het buitenste frame met de dakplaat afsluit. Draai om te
corrigeren de inbusschroeven van de hoekstukken los. Zodra het buitenste frame
met het oppervlak van de dakplaat vlak is, draait u de inbusschroeven weer vast.
7 Smeer met een geschikt vulmateriaal de schroefgaten en het buitenste frame in
de dakplaat dicht.
8 Zodra het vulmateriaal volledig is gedroogd kan de dakplaat met de gewenste
kleur worden geverfd.
9 Verkabel het lampinzetstuk, sluit de betreffende aansluitklem op de bovenzijde
via een geschikte aansluitkabel van voldoende doorsnede aan op de uitgang van
de transformator voor de voeding van halogeenlichtbronnen.
Plaats vervolgens het lampinzetstuk in het buitenste frame.
10 Vergrendel het lampinzetstuk in het buitenste frame door de vier stelhendels met
een geschikte schroevendraaier 90° draaien.
11 Plaats de lichtbron.
12 Klaar!
Richten van de lichtbundel van de lichtbron
U kunt - via het zwenkmechaniek van de lamp - de lichtbron op het gewenste te verlichten oppervlak richten.
Let op!
Zwenk het mechaniek met de lichtbron nooit zo ver, dat de lichtbundel op de
onderdelen van het lamphuis schijnt: er bestaat dan het risico van oververhitting en brand!
Houd - in verband met het risico van brand - de op de lichtbron vermelde minimum afstand aan tussen lichtopening en de verlichte oppervlakken!
Houd - afhankelijk van de te verlichten oppervlakken/materialen - grotere afstanden aan omdat anders verkleuringen of materiaalveranderingen mogelijk
zijn!
Service en onderhoud
• Het product vergt - op het vervangen van lichtbronnen na - geen onderhoud.
• Schakel de lamp uit, resp. neem de voedingspanning weg alvorens u de lamp gaat
schoonmaken. Laat de lamp vervolgens voldoende afkoelen.
• Veeg de buitenkant van de lamp uitsluitend schoon met een schone, zachte, en
droge doek. Gebruik in geen geval agressieve schoonmaakmiddelen of chemische
oplossingen, omdat deze de behuizing kunnen aantasten (verkleuringen) of de werking beïnvloeden.
Stof is heel gemakkelijk af te nemen met behulp van een schone, zachte kwast en
een stofzuiger.
Verwijdering
Voer het product aan het einde van zijn levensduur af conform de gelden-
de wettelijke bepalingen.
Technische gegevens
Aantal lichtbronnen: 3 x 100 W (max.)
Type lichtbron: QRB111 (= AR-111)
Lichtbronvoet: G53
Bedrijfsspanning: 12 V
Draaibereik: 25°
Afmetingen: 479 x 182 x 158 mm (L x B x H)
Inbouwdiepte: 280 mm (min.)
Montage-opening: 483 x 186 mm (L x B)
Gewicht: ca. 4,5 kg
Beschermklasse: III
Montageplaats: Uitsluitend in droge, gesloten binnenruimtes
Voor de minimale afstand tussen meerdere lampen, ten opzichte van muren, wanden
of isolatiemateriaal resp. ten opzichte van voedingen absoluut de volgende afbeelding
opvolgen:
Plaatsen of vervangen van de lichtbron
Voorzichtig: Gevaar voor verbranden!
Schakel - voordat u een defecte lichtbron vervangt - eerst de lamp uit en wacht
totdat de defecte lichtbron en de lamp voldoende zijn afgekoeld.
Pak de lichtbron nooit met blote handen aan, gebruik een geschikte doek.
• De kabelschoenen van de aansluitkabels moeten aan
de lichtbron (QRB111/G53) worden vastgeschroefd.
• Plaats de lichtbron in de lamp: een aantal metalen veren
houdt de lichtbron vast.
Druk de lichtbron van achteren uit diens houder om de
lichtbron te kunnen uitnemen.
• Schakel de voeding spanning voor de verlichting weer in,
en controleer of de nieuwe lichtbron werkt.
Het merk voor huistechniek voor het hele huis. Kijk voor meer informatie op www.sygonix.com
Deze gebruiksaanwijzing is een publicatie van de fi rma Sygonix GmbH, Nordring 98a, 90409 Nürnberg (www.
sygonix.com). Alle rechten, vert aling inbegrep en, vo orbehoud en. Rep roducties van welke aard dan ook, bij
voorbeeld fotokopie, microverfi lming o f de registratie in elektronische gegevensverwerkingsapparatuur, ver-
eisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. Deze gebruiks
aanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting
voorbehouden. © Copyright 2010 by Sygonix GmbH.
Nr. 34483Y - Version 12/10Colofon
V1_1210_01_AB
Loading...
