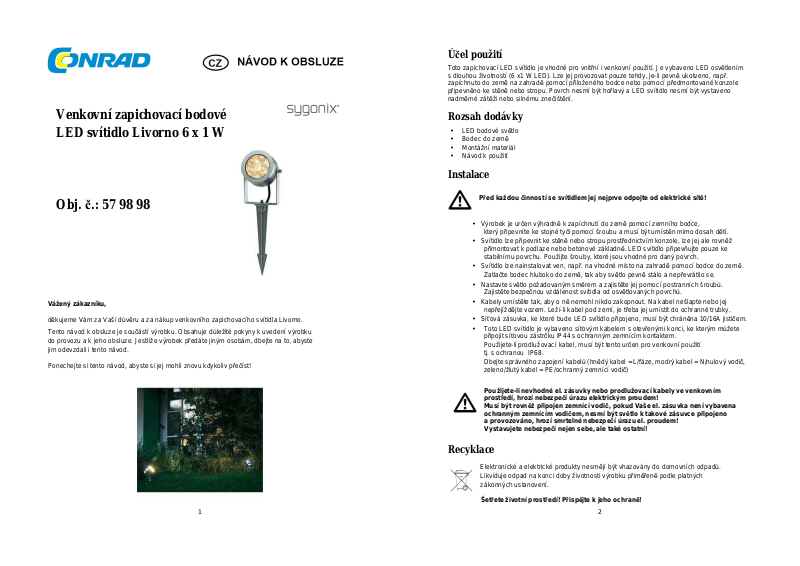

Sygonix 57 98 98 Operating instructions

Venkovní zapichovací bodové LED svítidlo Livorno 6 x 1 W

Obj. č.: 57 98 98

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup venkovního zapichovacího svítidla Livorno. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku

do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Účel použití

Toto zapichovací LED svítidlo je vhodné pro vnitřní i venkovní použití. Je vybaveno LED osvětlením s dlouhou životností (6 x1 W LED). Lze jej provozovat pouze tehdy, je-li pevně ukotveno, např. zapíchnuto do země na zahradě pomocí přiloženého bodce nebo pomocí předmontované konzole připevněno ke stěně nebo stropu. Povrch nesmí být hořlavý a LED svítidlo nesmí být vystaveno nadměrné zátěži nebo silnému znečištění.

Rozsah dodávky

• LED bodové světlo

• Bodec do země

• Montážní materiál

• Návod k použití

Instalace

Před každou činností se svítidlem jej nejprve odpojte od elektrické sítě!

Recyklace

• Výrobek je určen výhradně k zapíchnutí do země pomocí zemního bodce, který připevníte ke stojné tyči pomocí šroubu a musí být umístěn mimo dosah dětí.

• Svítidlo lze připevnit ke stěně nebo stropu prostřednictvím konzole, lze jej ale rovněž přimontovat k podlaze nebo betonové základně. LED svítidlo připevňujte pouze ke stabilnímu povrchu. Použijte šrouby, které jsou vhodné pro daný povrch.

• Svítidlo lze nainstalovat ven, např. na vhodné místo na zahradě pomocí bodce do země. Zatlačte bodec hluboko do země, tak aby světlo pevně stálo a nepřevrátilo se.

• Nastavte světlo požadovaným směrem a zajistěte jej pomocí postranních šroubů. Zajistěte bezpečnou vzdálenost svítidla od osvětlovaných povrchů.

• Kabely umístěte tak, aby o ně nemohl nikdo zakopnout. Na kabel nešlapte nebo jej nepřejíždějte vozem. Leží-li kabel pod zemí, je třeba jej umístit do ochranné trubky.

• Síťová zásuvka, ke které bude LED svítidlo připojeno, musí být chráněna 10/16A jističem.

• Toto LED svítidlo je vybaveno síťovým kabelem s otevřenými konci, ke kterým můžete

připojit síťovou zástrčku IP44 s ochranným zemnícím kontaktem. Použijete-li prodlužovací kabel, musí být tento určen pro venkovní použití

tj. s ochranou IP68. Dbejte správného zapojení kabelů (hnědý kabel = L/fáze, modrý kabel = N/nulový vodič,

zeleno/žlutý kabel = PE/ochranný zemnící vodič)

Použijete-li nevhodné el. zásuvky nebo prodlužovací kabely ve venkovním prostředí, hrozí nebezpečí úrazu elektrickým proudem! Musí být rovněž připojen zemnící vodič, pokud Vaše el. zásuvka není vybavena ochranným zemnícím vodičem, nesmí být světlo k takové zásuvce připojeno

a provozováno, hrozí smrtelné nebezpečí úrazu el. proudem! Vystavujete nebezpečí nejen sebe, ale také ostatní!

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do venkovního svítidla. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro svítidla. LED svítidlo má dlouhou životnost a zdroj světla není vyměnitelný.

• LED svítidlo je vyrobeno v bezpečnostní třídě I tzn., že musí být připojen zemnící vodič. Pokud není v místě instalace ochranní zemnící vodič dostupný, nesmí zde být výrobek provozován. V takovém případě připojte jiný zdroj napájení se zemnícím vodičem.

• LED svítidlo nesmí být montováno na místa, kde hrozí zaplavení, to platí i pro místa, kde se hromadí např. dešťová voda.

• LED svítidlo nesmí být provozováno na místech, kde je okolní vzduch nasycen výbušnými plyny, párou nebo prachem! Hrozí nebezpečí exploze.

• Nevěste na LED svítidlo žádné předměty, např. dekorace, hrozí riziko požáru.

• Upozornění k LED:

Nikdy se nedívejte přímo do LED světla! Nedívejte se do světelného paprsku přímo ani pomocí optických přístrojů.

• LED svítidlo nezakrývejte, zajistěte dostatečnou cirkulaci vzduchu.

• Napájení svítidla je ze sítě 230 V/AC 50 Hz.

Technické údaje

Provozní napětí: 100 - 240 V/AC, 50-60 Hz Ochrana: IP 65 Světelný zdroj: 6x 1 W LED Příkon: cca 8,5 W Teplota světla: 3000 K Světelný tok: 420 lm Třída bezpečnosti: I Připojovací kabel: H05RN-F, 3x0,75mm2, délka cca 1,5 m s otevřenými konci Barva: Stříbrno šedá Materiál: Hliník Rozměry: 95 x 140 mm(Ø x V), výška s bodcem 350 mm

Záruka

Na toto LED svítidlo poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
