Istruzioni per l’uso
Cornice con telecamera di sorveglianza
N. d'ordine 1762522 Pagina 2 - 19
Contenuto
Pagina
1. Introduzione .........................................................................................................................4
2. Spiegazione dei simboli .......................................................................................................4
3. Uso previsto ........................................................................................................................5
4. Contenuto ............................................................................................................................5
5. Caratteristiche e funzioni .....................................................................................................5
6. Istruzioni per la sicurezza ....................................................................................................6
a) Informazioni generali ....................................................................................................6
b) Batterie ricaricabili ........................................................................................................7
c) Kit di montaggio a parete .............................................................................................7
d) Privacy ..........................................................................................................................7
e) Collegamento computer - USB .....................................................................................8
7. Componenti principali ..........................................................................................................9
8. Per cominciare ..................................................................................................................10
a) Rimozione della copertura della cornice ....................................................................10
b) Ricarica della batteria .................................................................................................10
c) Formattazione della scheda micro SD .......................................................................11
d) Inserimento/Rimozione della scheda micro SD ..........................................................11
9. Funzionamento ..................................................................................................................12
a) Accensione/Spegnimento della videocamera ............................................................12
b) Registrazione video ....................................................................................................12
c) Modalità di rilevamento dei movimenti (sensore PIR Accensione/Spegnimento) ......13
d) Registrazione in condizioni di scarsa luminosità ........................................................14
e) Riproduzione video .....................................................................................................14
f) Registrazione audio Accensione/Spegnimento ..........................................................14
g) Impostazione data, ora e registrazione continua ........................................................15
2
10. Scelta della posizione ........................................................................................................16
a) Sensore PIR (rilevamento movimenti) ........................................................................16
b) Fissaggio su tavolo o mensola ...................................................................................17
c) Kit di montaggio a parete ...........................................................................................17
11. Reset della videocamera ...................................................................................................17
12. LED di stato .......................................................................................................................18
13. Manutenzione e pulizia ......................................................................................................18
14. Smaltimento ......................................................................................................................18
15. Dati tecnici .........................................................................................................................19
3
1. Introduzione
Gentile cliente,
grazie per aver acquistato questo prodotto.
Questo prodotto è conforme ai relativi requisiti nazionali ed europei.
Per mantenere questo stato e garantire un funzionamento sicuro, l'utente deve osservare le
istruzioni per l'uso!
Le istruzioni per l'uso sono contenute nel prodotto. Contengono note importanti sulla
messa in servizio e gestione. Tenerne conto anche nel caso in cui si passi il prodotto
a terzi. Pertanto, conservare queste istruzioni per l'uso come riferimento!
Per domande tecnice rivolgersi ai seguenti contatti:
Italia: Tel: 02 929811
Fax: 02 89356429
e-mail: assistenzatecnica@conrad.it
Lun – Ven: 9:00 – 18:00
2. Spiegazione dei simboli
Questo simbolo con il punto esclamativo inscritto in un triangolo è utilizzato per
evidenziare informazioni importanti nelle presenti istruzioni per l'uso. Leggere sempre
attentamente queste informazioni.
Il simbolo freccia indica suggerimenti e informazioni speciali per il funzionamento.
4
3. Uso previsto
Il prodotto comprende una videocamera nascosta all'interno di una cornice digitale ed è pensato
per la videosorveglianza e la sicurezza. Si raccomanda di non utilizzare il prodotto per ni illeciti.
Progettato per il solo uso in interni. Non usare in ambienti esterni. Il contatto con l’umidità, ad
esempio nei bagni, deve essere evitato in ogni circostanza.
Per motivi di sicurezza e in base alle normative, l’alterazione e/o la modica del prodotto non
sono consentite. Qualsiasi uso diverso da quanto indicato potrebbe arrecare danni al prodotto.
Inoltre, un uso improprio può comportare altri pericoli. Leggere attentamente le istruzioni e
conservarle in un luogo sicuro.
In caso di cessione del prodotto a terzi, accludere assieme le presenti istruzioni operative. Tutti
i nomi di aziende e le denominazioni di prodotti ivi contenuti sono marchi dei rispetti proprietari.
Tutti i diritti sono riservati.
4. Contenuto
• Videocamera con cornice digitale
• Cavo USB
• Lettore schede
• Perno di reset
• 2 viti
• 2 tasselli in plastica per il montaggio a parete
• 1 nastro
• Istruzioni per l’uso
Istruzioni per l'uso aggiornate
È possibile scaricare i manuali d'uso aggiornati al link www.conrad.com/
downloads o con la scansione del codice QR. Seguire le istruzioni sul
sito web.
5. Caratteristiche e funzioni
• Visione notturna a infrarossi e rilevamento
di movimento
• Parti e componenti elettronici completamente
nascosti
• Risoluzione video 720p 30 fps
• Videocamera grandangolare
• Scheda di memoria micro SD (non inclusa)
• Stampa di data e ora
• Batteria ricaricabile, tempo di standby di 2 anni
• Compatibile con Windows
operativo Mac
®
e sistema
5
6. Istruzioni per la sicurezza
Leggere attentamente le istruzioni per l'uso e osservare nello specico le
informazioni sulla sicurezza. In caso di mancato rispetto delle istruzioni per
la sicurezza e delle informazioni sul corretto utilizzo contenute nel presente
manuale, si declina qualsiasi responsabilità per eventuali danni a persone o
cose. In questi casi, la garanzia decade.
a) Informazioni generali
• Il dispositivo non è un giocattolo. Tenere fuori dalla portata di bambini e animali domestici.
• Non lasciare il materiale di imballaggio incustodito. Potrebbe costituire un giocattolo
pericoloso per i bambini.
• Proteggere il prodotto da temperature estreme, luce solare diretta, forti scosse, elevata
umidità, condensa, gas inammabili, vapore e solventi.
• Non sottoporre il prodotto ad alcuna sollecitazione meccanica.
• Se non è più possibile utilizzare il prodotto in modo sicuro, metterlo fuori servizio e proteggerlo
da qualsiasi uso accidentale. Il corretto funzionamento non è più garantito se il prodotto:
- è visibilmente danneggiato,
- non funziona più correttamente,
- è stato conservato per lunghi periodi in condizioni ambientali avverse o
- è stato sottoposto a gravi sollecitazioni legate al trasporto.
• Maneggiare il prodotto con cautela. Sobbalzi, urti o cadute, anche da altezze esigue,
possono danneggiare il prodotto.
• Consultare un esperto in caso di dubbi sul funzionamento, sulla sicurezza o sul collegamento
dell'apparecchio.
• Manutenzione, modiche o riparazioni devono essere eseguite solo da un tecnico o presso
un centro di riparazione autorizzato.
• Non esitare a contattarci o a contattare un tecnico in caso di domande che non trovano
risposta in questo manuale.
• Osservare anche le istruzioni di sicurezza e di funzionamento di tutti gli altri dispositivi
collegati al prodotto.
6
b) Batterie ricaricabili
• La batteria ricaricabile è incorporata in modo permanente nel prodotto e non può essere
sostituita.
• Non danneggiare mai la batteria ricaricabile. Il danneggiamento della custodia della batteria
ricaricabile potrebbe causare esplosioni o incendi!
• Non cortocircuitare mai i contatti della batteria ricaricabile. Non gettare la batteria o il prodotto
nel fuoco. Vi è rischio di incendio e di esplosione!
• Non danneggiare mai la batteria ricaricabile. Il danneggiamento della custodia della batteria
ricaricabile potrebbe causare esplosioni o incendi! A differenza delle batterie tradizionali /
batterie ricaricabili (ad esempio AA o AAA), l'involucro della batteria ricaricabile ai polimeri di
litio non è costituito da un foglio sottile, bensì da una pellicola in plastica delicata.
• Caricare la batteria ricaricabile regolarmente, anche se non si utilizza il prodotto. Grazie alla
tecnologia della batteria ricaricabile in uso, non è necessario far scaricare la batteria prima
di ricaricarla.
• Non caricare mai la batteria ricaricabile del prodotto in modo incustodito.
• Durante la ricarica, posizionare il prodotto su una supercie che non sia sensibile al calore. È
normale che una certa quantità di calore venga generata durante la ricarica.
c) Kit di montaggio a parete
• Vericare che le viti fornite in dotazione siano adatte al tipo di supercie prevista per
l'installazione. In caso di dubbi, consultare un esperto.
• Prima di realizzare i fori con il trapano, vericare che non vi siano cavi o tubi nascosti sotto la
supercie di installazione, poiché ciò potrebbe causare danni materiali o lesioni.
d) Privacy
• La videocamera deve essere utilizzata solo per ni leciti. Rispettare le leggi in vigore nel
paese di installazione.
• La registrazione e la divulgazione di un'immagine personale può costituire una violazione
della privacy della quale l'utente sarà completamente responsabile.
• Richiedere l'autorizzazione prima di lmare le persone, in particolare se si desidera
conservare le registrazioni e/o divulgare le immagini su Internet o attraverso altri sistemi.
• Non divulgare immagini degradanti o che possano compromettere la reputazione o la dignità
di una persona.
7
e) Collegamento computer - USB
• Il prodotto può essere collegato ad un computer per la lettura/scrittura dei dati attraverso
una porta USB.
• Una volta collegato, la batteria del prodotto dovrà essere caricata.
• Se la porta USB del computer al quale il prodotto viene collegato non è dotata di un limitatore
di alimentazione, non collegare il prodotto.
• I possibili metodi alternativi sono descritti nel presente manuale di istruzioni.
8
7. Componenti principali
1 2
3
10
9
8
7
6
1 Kit di montaggio a parete
2 LED invisibile
3 Obiettivo videocamera
4 Supporto foto
5 PIR (sensore di movimento)
6 LED
7 Obiettivo videocamera
8 Audio Accensione/Spegnimento
11
54
12
13
14
15
9 Pulsante di accensione
10 REC (registra)
11 MD (rilevamento movimento)
12 Indicatore LED (registrazione)
13 USB (porta micro USB)
14 Ripristino
15 SD (slot per scheda micro SD)
16 PIR (sensore di movimento)
16
9
8. Per cominciare
a) Rimozione della copertura della cornice
• Fare passare il nastro incluso tra la copertura della cornice e l'alloggiamento, come illustrato.

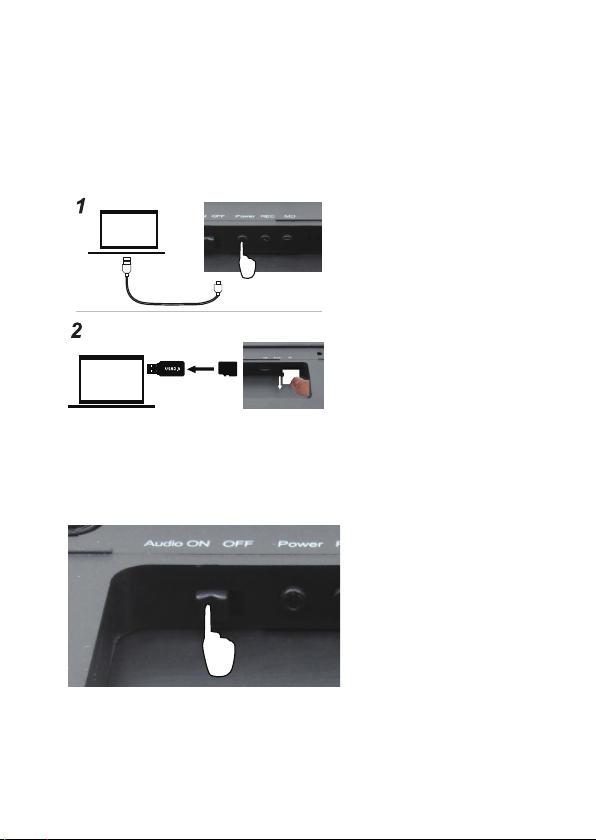

b) Ricarica della batteria
ACCESO
• Collegare un'estremità del cavo USB fornito in dotazione alla porta USB (13) del dispositivo e l'altra
estremità ad una porta USB disponibile nel computer o nel caricatore USB (non incluso).
• Sono necessarie circa 10 ore per ricaricare completamente la batteria con un caricatore
5 V/2 A.
LED Descrizione
Giallo In carica
SPENTA Carica completa
Blu e rosso lampeggianti Carica insufciente
SPENTA
10
c) Formattazione della scheda micro SD
La formattazione cancellerà tutti i dati contenuti nella scheda, pertanto occorre
assicurarsi di avere eseguito il backup delle informazioni più importanti prima di
formattare la scheda micro SD.
• Inserire la scheda micro SD nel lettore di schede fornito in dotazione e collegare quest'ultimo
ad una porta USB disponibile del computer.
• Formattare la scheda micro SD utilizzando FAT32.
d) Inserimento/Rimozione della scheda micro SD
La videocamera supporta unicamente schede micro SD di classe dalla 4 alla 10, con
una capacità di 8 - 32 GB.
Assicurarsi che la videocamera sia SPENTA. Se la scheda micro SD viene rimossa
mentre la videocamera è in funzione, vi è il rischio di danneggiare sia la scheda di
memoria sia la videocamera.
Se la scheda di memoria micro SD non viene inserita correttamente o se si applica
una forza eccessiva, vi è il rischio di danneggiare la scheda e lo slot.
• Allineare la scheda micro SD allo slot SD (15), come illustrato.
• Inserire la scheda con la punta delle dita, facendo molta attenzione.
• Quando la scheda è in posizione, si sentirà un "clic".
• Per rimuovere la scheda, spingere leggermente per rilasciarla e successivamente estrarla.
11
9. Funzionamento
a) Accensione/Spegnimento della videocamera
• Per ACCENDERE la videocamera, tenere premuto Power (9) no a quando il LED blu si
accende.
• Per SPEGNERE la videocamera, tenere premuto Power (9) no a quando i LED blu e rosso
lampeggiano in modo alternato, poi si spengono.
• Se la videocamera si spegne automaticamente, ciò potrebbe essere dovuto a:
- La batteria non è sufcientemente carica e deve essere ricaricata.
- La videocamera è rimasta in modalità standby e non è stata utilizzata per più di 1 minuto.
In questo caso, la videocamera si spegne per risparmiare energia.
b) Registrazione video
Se la modalità di registrazione continua è disattivata, il dispositivo si spegnerà una
volta che la scheda micro SD sarà piena. Se la modalità di registrazione continua è
attivata, i vecchi video saranno sovrascritti quando la scheda micro SD sarà piena.
Per attivare o disattivare questa funzione, vedere la sezione "Impostazione Data, Ora
e Registrazione Continua".
12
• Premere Power (9) per ACCENDERE la videocamera, quindi premere REC (10) per
registrare.
• Il LED blu lampeggerà 3 volte, poi si spegnerà.
• Premere nuovamente il pulsante REC (10) per arrestare la registrazione; il LED blu rimarrà
acceso.
• Il dispositivo entrerà in modalità standby.
Se non è stata inserita alcuna scheda micro SD, il LED blu lampeggerà per 3 secondi
e poi si spegnerà.
c) Modalità di rilevamento dei movimenti (sensore PIR Accensione/
Spegnimento)
• Premere il pulsante MD (11) per avviare un test di registrazione di 1 minuto.
- I LED blu e rosso lampeggeranno, quindi il LED blu si spegnerà.
- Il LED rosso rimarrà acceso.
• Dopo il test di registrazione di 1 minuto,
- I LED blu e rosso lampeggeranno 3 volte.
- Il LED rosso rimarrà acceso.
A questo punto, la videocamera è pronta per essere utilizzata in modalità di registrazione
con rilevamento dei movimenti. Il sensore di movimento PIR si attiverà dopo avere rilevato
un movimento.
• Premere nuovamente MD (11) per uscire dalla modalità di registrazione con rilevamento
dei movimenti.
- I LED blu e rosso lampeggeranno, quindi il LED blu si spegnerà.
- Quando il LED rosso si spegnerà, anche il dispositivo si disattiverà.
Se non è stata inserita alcuna scheda micro SD, il LED blu lampeggerà per 3 secondi
e poi si spegnerà.
13
d) Registrazione in condizioni di scarsa luminosità
Quando il livello di luminosità dell'ambiente scende al di sotto di 20 lux, la videocamera passerà
automaticamente in modalità di registrazione con scarsa luminosità e il video ottenuto sarà in
bianco e nero.
e) Riproduzione video
• Collegamento ad un computer:
- Accendere la videocamera e
collegarla al computer con il cavo
USB.
Oppure
- Rimuovere la scheda micro SD e
inserirla nel lettore di schede, quindi
collegare quest'ultimo al computer.
• Sul computer verrà visualizzata
un'unità disco removibile.
• Aprire questa unità e andare alla cartella
"VIDEO" per accedere ai video salvati.
• Seleziona un video per la riproduzione.
f) Registrazione audio Accensione/Spegnimento
Impostare lo switch (8) su Audio ON per registrare con l'audio attivato e su Audio OFF per
registrare senza audio.
14
g) Impostazione data, ora e registrazione continua
Se non è possibile trovare il le "SETTIME.txt", registrare un video clip per attivare
la scheda e impostare nuovamente la data e l'ora. La data e l'ora saranno precise, a
meno che la batteria non sia rimasta scarica per lungo tempo.
• Inserire la scheda micro SD nel lettore di schede e collegare quest'ultimo al PC.
• Dopo alcuni secondi, la scheda micro SD verrà visualizzata come disco removibile.
• Inserire il disco e aprire il le "SETTIME.txt".
• Verrà visualizzato il seguente menu.
• Nome le "SETTIME.TXT"
• aaaa-mm-gg, hh:mm:ss
• Registrazione in loop:
- yes: Modalità di registrazione
continua ATTIVATA
- no: Modalità di registrazione
continua DISATTIVATA
• Immettere la data e l'ora attuali e premere sì o no per attivare o disattivare la registrazione
continua.
• Non aggiungere spazi vuoti, caratteri particolari, né modicare le maiuscole o il formato.
• Dopo aver impostato la data e l'ora, selezionare "File" e poi "Save".
15
10. Scelta della posizione
a) Sensore PIR (rilevamento movimenti)
L'angolo di registrazione della videocamera è di 72º (orizzontale) e 60º (verticale).
Gli angoli di registrazione orizzontali sono indicati di seguito:
Il sensore PIR potrebbe non
funzionare correttamente se
posizionato dietro a un vetro.
Il sensore PIR è integrato nel prodotto e
risponde alle variazioni di temperatura
entro l'intervallo di rilevamento predenito,
ad esempio rileva esseri umani o animali
con temperature corporee diverse dalla
temperatura ambiente.
Per un miglior rilevamento, posizionare il
sensore in modo che l'oggetto non si muova
direttamente verso di esso, ma lo incroci da
sinistra verso destra o viceversa.
- Angolo di rilevamento orizzontale del
sensore PIR di 60°.
- Distanza di rilevamento del sensore PIR
no a 5 m.
16
60º
72º
Sensore PIR
0 - 5 m
Angolo di
registrazione della
videocamera
b) Fissaggio su tavolo o mensola
La base della cornice può lasciare dei segni o grafare le superci delicate.
L'angolo di rilevamento del sensore PIR sarà inuenzato dall'angolazione della
cornice ssata sul tavolo. Tenere conto dell'angolazione della cornice e della distanza
dal bordo del tavolo sul quale la cornice è ssata.
c) Kit di montaggio a parete
• I tasselli in plastica e le viti per il montaggio a parete sono inclusi nel kit fornito in dotazione.
• Controllare se le viti e i tasselli inclusi siano adatti al materiale del muro.
• In caso di dubbio contattare uno specialista.
11. Reset della videocamera
• Utilizzare il perno fornito in dotazione o uno strumento
simile (ad esempio una graffetta) per resettare la
videocamera in caso di malfunzionamento.
• Inserirlo con delicatezza nel foro contrassegnato
come Reset (14) e premere leggermente.
• La videocamera ripristinerà le impostazioni di
fabbrica predenite.
17
12. LED di stato
LED di attività Descrizione
Blu acceso Avvio con scheda micro SD inserita
Blu lampeggiante per 5 secondi poi spento Avvio senza scheda micro SD
Blu acceso Videocamera accesa
Blu lampeggiante per 3 volte poi spento Modalità di registrazione continua ATTIVATA
Blu acceso poi spento, rosso acceso Modalità di rilevamento dei movimenti
Rosso e blu si accendono alternativamente Batteria scarica
Giallo acceso In carica
Giallo spento Carica completa
Blu e rosso accesi e poi spenti Videocamera spenta
(sensore PIR) attivata
13. Manutenzione e pulizia
• Scollegare il prodotto dalla rete prima di pulirlo.
• Non utilizzare detergenti aggressivi, alcol o altre soluzioni chimiche in quanto possono
danneggiare l'alloggiamento e causare malfunzionamenti.
• Pulire il prodotto con un panno asciutto e privo di pelucchi.
14. Smaltimento
I dispositivi elettronici sono riuti riciclabili e non devono essere smaltiti assieme
ai riuti domestici. Al termine del ciclo di vita, smaltire il prodotto in conformità alle
relative disposizioni di legge. Si adempie così agli obblighi di legge e si contribuisce
alla tutela dell’ambiente.
18
15. Dati tecnici
Tensione/corrente di ingresso .........5 V/CC, 2000 mA con USB 2 A
2 batterie ricaricabili ........................Ai polimeri di litio 3,7 V 4500 mAh
Tempo di ricarica della batteria .......circa 10 ore
Angolo di rilevamento del
sensore PIR ....................................circa 60 º (orizzontale)
Distanza di rilevamento del
sensore PIR ....................................max. 5 m
Tempo di standby ...........................max. 2 anni (con sensore PIR attivo)
Consumo energetico ...................... 10 μA (in standby)
Registrazione continua ...................Sì (previa impostazione)
Tempo di registrazione ................... circa 30 ore (luminosità normale)
Angolo di registrazione
della videocamera ..........................72º (orizzontale), 60º (verticale), 75° (diagonale)
Risoluzione video ...........................HD 720 p (1280 x 720)
Frequenza fotogrammi video ..........30 fps
Formato video .................................AV I
Memoria ..........................................Scheda micro SD, da 8 a 32 GB (classe 4 -10)
Formattazione scheda micro SD ....FAT32
Requisiti di sistema .........................Compatibile con Windows
Condizioni di funzionamento/
conservazione ................................da 0 a +50 °C, 0 – 85 % umidità relativa
Dimensioni foto (L x A)....................130 mm x 180 mm, (5" x 7")
Dimensioni (L× A x P) .....................245 x 195 x 14 mm
Peso ...............................................378 g
220 mA (luminosità normale)
650 mA (scarsa luminosità)
circa 10 ore (scarsa luminosità)
®
e sistema operativo Mac
19
Pubblicato da Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Tutti i diritti, compresa la traduzione, riservati. È vietata la riproduzione di qualsivoglia
genere, ad es. tramitequali fotocopie, microlm o memorizzazione in attrezzature per
l’elaborazione elettronica dei dati, senza il permesso scritto dell’editore. È vietata
la ristampa, anche parziale. Questa pubblicazione rappresenta lo stato tecnico al
momento della stampa.
1762522_v3_1118_02_dh_m_it
Loading...
