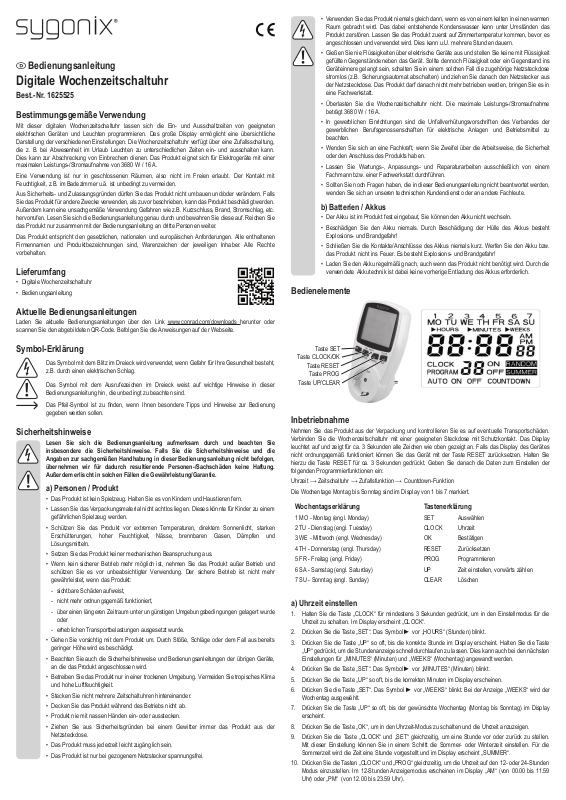

Sygonix 1625525 User guide [ml]

Bedienungsanleitung

Digitale Wochenzeitschaltuhr

Best.-Nr. 1625525

Bestimmungsgemäße Verwendung

Mit dieser digitalen Wochenzeitschaltuhr lassen sich die Ein- und Ausschaltzeiten von geeigneten elektrischen Geräten und Leuchten programmieren. Das große Display ermöglicht eine übersichtliche Darstellung der verschiedenen Einstellungen. Die Wochenzeitschaltuhr verfügt über eine Zufallsschaltung, die z. B. bei Abwesenheit im Urlaub Leuchten zu unterschiedlichen Zeiten ein- und ausschalten kann. Dies kann zur Abschreckung von Einbrechern dienen. Das Produkt eignet sich für Elektrogeräte mit einer maximalen Leistungs-/Stromaufnahme von 3680 W / 16 A.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Digitale Wochenzeitschaltuhr

• Bedienungsanleitung

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Überlasten Sie die Wochenzeitschaltuhr nicht. Die maximale Leistungs-/Stromaufnahme beträgt 3680 W / 16 A.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Batterien / Akkus

• Der Akku ist im Produkt fest eingebaut, Sie können den Akku nicht wechseln.

• Beschädigen Sie den Akku niemals. Durch Beschädigung der Hülle des Akkus besteht Explosions- und Brandgefahr!

• Schließen Sie die Kontakte/Anschlüsse des Akkus niemals kurz. Werfen Sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!

• Laden Sie den Akku regelmäßig nach, auch wenn das Produkt nicht benötigt wird. Durch die verwendete Akkutechnik ist dabei keine vorherige Entladung des Akkus erforderlich.

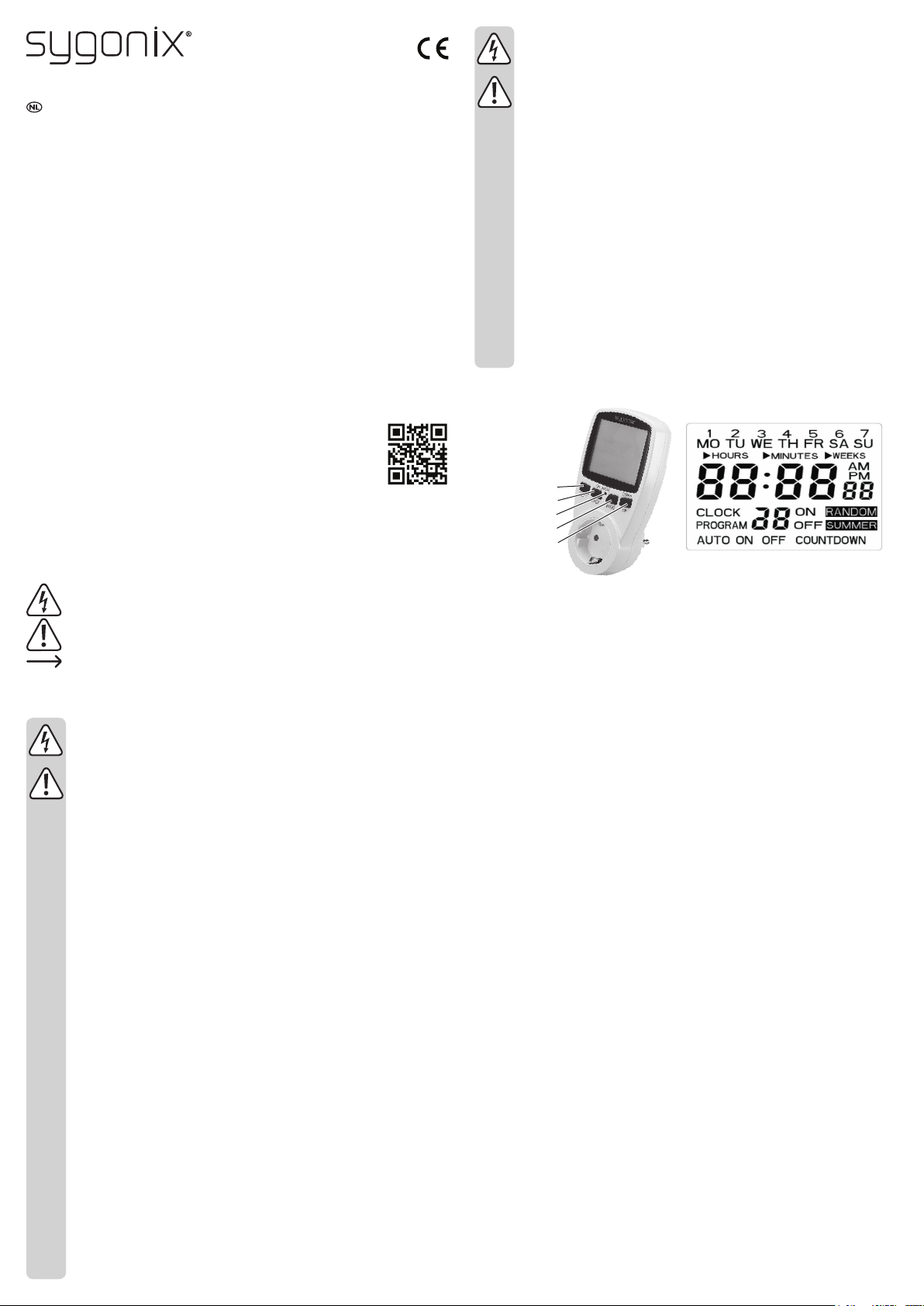

Bedienelemente

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,

z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser

Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung

gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Betreiben Sie das Produkt nur in einer trockenen Umgebung. Vermeiden Sie tropisches Klima und hohe Luftfeuchtigkeit.

• Stecken Sie nicht mehrere Zeitschaltuhren hintereinander.

• Decken Sie das Produkt während des Betriebs nicht ab.

• Produkt nie mit nassen Händen ein- oder ausstecken.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Produkt aus der Netzsteckdose.

• Das Produkt muss jederzeit leicht zugänglich sein.

• Das Produkt ist nur bei gezogenem Netzstecker spannungsfrei.

Taste SET

Taste CLOCK/OK

Taste RESET

Taste PROG

Taste UP/CLEAR

Inbetriebnahme

Nehmen Sie das Produkt aus der Verpackung und kontrollieren Sie es auf eventuelle Transportschäden. Verbinden Sie die Wochenzeitschaltuhr mit einer geeigneten Steckdose mit Schutzkontakt. Das Display leuchtet auf und zeigt für ca. 3 Sekunden alle Zeichen wie oben gezeigt an. Falls das Display des Gerätes nicht ordnungsgemäß funktioniert können Sie das Gerät mit der Taste RESET zurücksetzen. Halten Sie hierzu die Taste RESET für ca. 3 Sekunden gedrückt. Geben Sie danach die Daten zum Einstellen der folgenden Programmierfunktionen ein:

Uhrzeit � Zeitschaltuhr � Zufallsfunktion � Countdown-Funktion

Die Wochentage Montag bis Sonntag sind im Display von 1 bis 7 markiert.

Wochentagserklärung

1 MO - Montag (engl. Monday) 2 TU - Dienstag (engl. Tuesday) 3 WE - Mittwoch (engl. Wednesday) 4 TH - Donnerstag (engl. Thursday) 5 FR - Freitag (engl. Friday) 6 SA - Samstag (engl. Saturday) 7 SU - Sonntag (engl. Sunday)

a) Uhrzeit einstellen

1. Halten Sie die Taste „CLOCK“ für mindestens 3 Sekunden gedrückt, um in den Einstellmodus für die Uhrzeit zu schalten. Im Display erscheint „CLOCK“.

2. Drücken Sie die Taste „SET“. Das Symbol ► vor „HOURS“ (Stunden) blinkt.

3. Drücken Sie die Taste „UP“ so oft, bis die korrekte Stunde im Display erscheint. Halten Sie die Taste „UP“ gedrückt, um die Stundenanzeige schnell durchlaufen zu lassen. Dies kann auch bei den nächsten Einstellungen für „MINUTES“ (Minuten) und „WEEKS“ (Wochentag) angewandt werden.

4. Drücken Sie die Taste „SET“. Das Symbol ► vor „MINUTES“ (Minuten) blinkt.

5. Drücken Sie die Taste „UP“ so oft, bis die korrekten Minuten im Display erscheinen.

6. Drücken Sie die Taste „SET“. Das Symbol ► vor „WEEKS“ blinkt. Bei der Anzeige „WEEKS“ wird der Wochentag ausgewählt.

7. Drücken Sie die Taste „UP“ so oft, bis der gewünschte Wochentag (Montag bis Sonntag) im Display erscheint.

8. Drücken Sie die Taste „OK“, um in den Uhrzeit-Modus zu schalten und die Uhrzeit anzuzeigen.

9. Drücken Sie die Taste „CLOCK“ und „SET“ gleichzeitig, um eine Stunde vor oder zurück zu stellen. Mit dieser Einstellung können Sie in einem Schritt die Sommer- oder Winterzeit einstellen. Für die Sommerzeit wird die Zeit eine Stunde vorgestellt und im Display erscheint „SUMMER“.

10. Drücken Sie die Tasten „CLOCK“ und „PROG“ gleichzeitig, um die Uhrzeit auf den 12- oder 24-Stunden Modus einzustellen. Im 12-Stunden Anzeigemodus erscheinen im Display „AM“ (von 00.00 bis 11.59 Uhr) oder „PM“ (von 12.00 bis 23.59 Uhr).

Tastenerklärung

SET Auswählen CLOCK Uhrzeit OK Bestätigen RESET Zurücksetzen PROG Programmieren UP Zeit einstellen, vorwärts zählen CLEAR Löschen

b) Zeitschaltuhr einstellen

1. Verbinden Sie ein Gerät und schalten Sie dieses ein.

2. Drücken Sie die Taste „PROG“, um in den Einstellmodus für die Zeitschaltuhr zu schalten. Im Display erscheint „ON“ (Ein) und die Programmnummer „1“. Sie können bis zu 16 Programmgruppen programmieren. Eine Programmgruppe besteht aus einer Einschaltzeit und einer Ausschaltzeit.

3. Drücken Sie die Taste „SET“, um für das erste Programm die Einschaltzeit einzustellen. Das Symbol

► vor „HOURS“ blinkt.

4. Drücken Sie die Taste „UP“ so oft, bis die korrekte Stunde im Display erscheint.

5. Drücken Sie die Taste „SET“. Das Symbol ► vor „MINUTES“ blinkt. Drücken Sie die Taste „UP“ so oft, bis die korrekten Minuten im Display erscheinen.

6. Drücken Sie die Taste „SET“. Das Symbol ► vor „WEEKS“ blinkt.

7. Drücken Sie die Taste „UP“ so oft, bis die gewünschte Wochentagseinstellung (Wochentag oder Wochentagskombination) im Display erscheint. Die Wochentagseinstellungen erscheinen in der folgenden Reihenfolge im Display:

MO � TU � WE � TH � FR � SA � SU � MO TU WE TH FR � SA SU � MO TU WE TH FR SA � MO WE FR � TU TH SA � MO TU WE � TH FR SA � MO TU WE TH FR SA SU

8. Drücken Sie die Taste „PROG“, um die Auswahl zu bestätigen und für das erste Programm die Ausschaltzeit einzustellen. Im Display erscheint „OFF“ (Aus). Stellen Sie die Ausschaltzeit so ein, wie in den Schritten 2 bis 8 beschrieben.

9. Drücken Sie die Taste „PROG“, um weitere Ein- und Ausschaltzeiten zu programmieren oder drücken Sie die Taste „OK“, um in den Uhrzeitmodus zu wechseln. Falls Sie weitere Ein- und Ausschaltzeiten programmieren möchten, verfahren Sie genauso, wie in den Schritten 2 bis 9 beschrieben.

10. Drücken Sie im Uhrzeitmodus die Taste „SET“, um zwischen den Modi „AUTO“ „ON“ oder „OFF“ zu wählen. Zwischen den Modi wird in folgender Reihenfolge geschaltet.

AUTO (Stromzufuhr eingeschaltet. Zeitschaltuhr aktiviert)

� ON (Stromzufuhr eingeschaltet. Zeitschaltuhr deaktiviert) � OFF (Stromzufuhr abgeschaltet. Zeitschaltuhr deaktiviert)

11. Falls Sie ein Programm löschen möchten drücken Sie die Taste „PROG“ so oft, bis das Programm angezeigt wird, dass gelöscht werden soll. Jede Einschaltzeit und Ausschaltzeit muss separat gelöscht werden. Drücken Sie die Taste „CLEAR“, um das ausgewählte Programm zu löschen. Das Programm wird sofort gelöscht. Es wird keine Sicherheitsabfrage gestellt.

c) Zufallsfunktion

Bei aktivierter Zufallsfunktion, hat diese Priorität gegenüber programmierten Ein- und Ausschaltzeiten. Es ist nicht notwendig eine Zeit zu programmieren, wenn die Zufallsfunktion aktiviert ist. Die Zufallsfunktion wird in der Zeit von 18.00 Uhr und 6.00 Uhr mehrmals zufällig für einen Ein-/Ausschalt-Zyklus von maximal einer Stunde aktiviert.

Drücken Sie die Taste „SET“, um „AUTO“ zu wählen. Drücken Sie die Tasten „SET“ und „UP“ gleichzeitig, um die Zufallsfunktion zu aktivieren oder zu deaktivieren. Im Display erscheint „RANDOM“ und zeigt hiermit an, dass die Zufallsfunktion aktiviert ist.

Pege und Reinigung

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Ziehen Sie die Zeitschaltuhr vor jeder Reinigung aus der Steckdose.

• Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten ein.

• Im Produkt benden sich keinerlei für Sie zu wartende Teile, öffnen/zerlegen Sie es deshalb niemals.

• Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark auf das Gehäuse, dies kann zu Kratzspuren führen.

• Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels leicht entfernt werden.

Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

b) Batterien/Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten

Batterien/Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet,

das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten MülltonnenSymbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Betriebsspannung ................................. 230 V/AC, 50 Hz

Stützakku .............................................. 1 x 2,4 V, 40 mAh NiMH Akku

Schaltleistung ....................................... max. 3680 W

Schaltstrom ........................................... max. 16 A

Standby-Leistungsaufnahme ................ 0,45 W

Programme ........................................... 16 Ein- und Ausschaltprogramme

Einstellzeit ............................................ min. 1 Minute, max. 7 Tage

Zeitanzeige ........................................... 24 oder 12 Stunden

Lager-/Betriebstemperatur .................... 0 bis 50° C

Abmessungen (B x H x T) .................... 73 x 145 x 80 mm

Gewicht ................................................. 202 g

d) Countdown Funktion

Diese Funktion wird verwendet, um ein Gerät nach Ablauf einer bestimmten Zeit ein- oder auszuschalten. Daher funktioniert die Countdown-Funktion nur in den Modi „ON“ (Ein) und „OFF“ (Aus). Im Modus „ON“ wird die Stromzufuhr nach Ablauf der eingestellten Zeit ausgeschaltet. Im Modus „OFF“ wird die Stromzufuhr nach Ablauf der eingestellten Zeit eingeschaltet. Stellen Sie die Zeit bis zum ein- oder ausschalten des Gerätes wie folgt ein:

1. Verbinden Sie ein Gerät und schalten Sie dieses ein.

2. Drücken Sie die Tasten „PROG“ und „UP“ gleichzeitig, um die Countdown Funktion zu programmieren. Im Display blinkt „COUNTDOWN“. Die Zeit kann im Bereich von 1 Minute bis 99 Stunden und 59 Minuten eingestellt werden.

3. Drücken Sie die Taste „SET“ Das Symbol ► vor „HOURS“ (Stunden) blinkt.

4. Drücken Sie die Taste „UP“ so oft, bis die gewünschte Stunde im Display erscheint. Halten Sie die Taste „UP“ gedrückt, um die Stundenanzeige schnell durchlaufen zu lassen. Dies kann auch bei der nächsten Einstellung für „MINUTES“ angewandt werden.

5. Drücken Sie die Taste „SET“. Das Symbol ► vor „MINUTES“ (Minuten) blinkt.

6. Drücken Sie die Taste „UP“ so oft, bis die gewünschten Minuten im Display erscheinen.

7. Drücken Sie die Taste „OK“, um den Countdown zu starten. Im Display blinkt „COUNTDOWN“ und die programmierte Zeit wird rückwärts laufend im Display angezeigt.

8. Nach Ablauf der eingestellten Countdown-Zeit schaltet sich das Gerät je nach Betriebsmodus ein oder aus.

9. Drücken Sie die Tasten „PROG“ und „UP“ gleichzeitig, um die Countdown Funktion zu deaktivieren.

e) Gerät zurücksetzen

Bei Fehlverhalten, falls das Display nicht korrekt anzeigt oder wenn nach dem Betätigen der Tasten das Gerät nicht reagiert, drücken Sie die Taste „RESET“. Verwenden Sie hierzu einen Gegenstand mit einer abgerundeten Spitze oder das Ende einer Büroklammer. Alle eingegebenen Daten werden zurückgesetzt. Die Uhrzeit, sowie die programmierten Zeiten müssen danach neu eingegeben werden.

Wenn der Akku noch nicht vollständig entladen und noch eine geringe Menge an Energie

vorhanden ist, schaltet sich das Display nicht ein. Verbinden Sie die Zeitschaltuhr mit einer Steckdose (230 V/AC, 50 Hz) und drücken Sie die Taste „RESET“, um das Gerät zurück zu setzen und um das Display zu aktivieren.

Falls der eingebaute Akku vollständig entladen ist, verbinden Sie die Zeitschaltuhr mit einer

Steckdose. Das Display schaltet sich sofort ein.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
