Bedienungsanleitung

Transponder Codeschloss – Teil 1 (Zugangskontrolltastatur)

Best.-Nr. 1582599 / für Aufputzmontage Best.-Nr. 1582600 / für Unterputzmontage Seite 2 - 75

INHALT

Seite

1. EINLEITUNG ....................................................................................................................................................... 5

2. SYMBOL-ERKLÄRUNGEN ................................................................................................................................. 5

3. BESTIMMUNGSGEMÄSSE VERWENDUNG .....................................................................................................6

4. LIEFERUMFANG .................................................................................................................................................7

a) Best.-Nr. 1582599 ..........................................................................................................................................7

b) Best.-Nr. 1582600 ..........................................................................................................................................7

5. MERKMALE UND FUNKTIONEN .......................................................................................................................8

6. OPTIONALE PRODUKTE ZUR SYSTEMERWEITERUNG ................................................................................8

7. SICHERHEITSHINWEISE ...................................................................................................................................9

8. MONTAGE .........................................................................................................................................................10

a) MONTAGE ...................................................................................................................................................10

b) SICHERHEITSHINWEISE ...........................................................................................................................10

9. ANSCHLÜSSE .................................................................................................................................................. 11

10. SONSTIGE AUSSTATTUNG .............................................................................................................................15

a) LED-ANZEIGEN AUF DER PLATINE ..........................................................................................................15

b) SIGNALTÖNE UND LED-BLINKSIGNALE ..................................................................................................15

c) BRÜCKE ZUR AUSWAHL DER HINTERLEUCHTUNG..............................................................................15

11. PROGRAMMIERUNG VORBEREITEN ............................................................................................................16

a) KRITERIEN FÜR CODES UND KARTEN ...................................................................................................16

b) SICHERHEITSSTUFE DER BETRIEBSMEDIEN .......................................................................................16

c) LISTE DER BENUTZERINFORMATION .....................................................................................................17

12. PROGRAMMIERUNG UND BETRIEB ..............................................................................................................18

a) TASTATUR EINSCHALTEN ........................................................................................................................18

b) TASTATUR IM PROGRAMMIERMODUS MIT MASTERCODE EINSTELLEN ...........................................18

c) DIREKTER ZUGRIFF AUF DEN PROGRAMMIERMODUS MIT „DAP“-CODE – 2 8 2 2 ...........................19

d) SYSTEMAKTUALISIERUNG MIT „AKTUALISIERUNGSCODE“ – 9 9 9 9 .................................................19

e) STANDARDWERTE NACH DER AKTUALISIERUNG ................................................................................20

13. MASTERCODE – Speicherstelle 01 ..................................................................................................................21

14. SUPER-BENUTZERCODE – Speicherstelle 02 ................................................................................................21

15. ALLGEMEINE BENUTZERCODES FÜR AUSGANG 1, 2 und 3 – Speicherstellen 03, 04, und 05 ..................24

16. BENUTZERCODES / KARTEN FÜR AUSGANG 1, 2 und 3 – Speicherstellen 10, 20 und 30 .........................24

17. BESUCHERCODES (NUR FÜR AUSGANG 1) – Speicherstelle 40 .................................................................29

18. NÖTIGUNGSCODES (FÜR AUSGÄNGE 1, 2 und 3) – Speicherstellen 41, 42 und 43 ....................................30

19. AUSGANGSMODUS UND TIMING FÜR AUSGANG 1, 2 UND 3 - Speicherstellen 51, 52 und 53 ..................33

20. SYSTEM-ECHTZEIT-UHR – Speicherstelle 55 .................................................................................................34

21. START- und ENDZEITEN FÜR TÄGLICHE BESCHRÄNKUNG VON AUSGANG 1 – Speicherstelle 56 .........35

22. PERSÖNLICHE SICHERHEIT UND SYSTEMSPERRE – Speicherstelle 60 ...................................................36

23. BENUTZERCODE-ZUGANGSMODUS – Automatisch oder manuell – Speicherstelle 70 ................................37

24. SIGNALTÖNE EIN- UND AUSSCHALTEN – Speicherstelle 71 ........................................................................38

25. AUSGANGSSIGNAL – Speicherstelle 72 .......................................................................................................... 38

26. STATUS-LED BLINKSIGNALE EIN - UND AUSSCHALTEN IM Bereitschaftsmodus (STAND-BY) –

Speicherstelle 73 ............................................................................................................................................... 39

27. WARNUNG TÜR GEWALTSAM GEÖFFNET und ZEIT – Speicherstelle 80 ....................................................40

28. WARNUNG TÜR ANGELEHNT und VERZÖGERUNGSZEIT – Speicherstelle 81 ...........................................40

29. INTELLIGENTER AUSGANGSTASTER – EINZIGARTIGE FUNKTION DER TASTATUR ............................... 41

a) EINLEITUNG ............................................................................................................................................... 41

b) WO UND WARUM DER „AUSGANG“ AUFMERKSAMKEIT BENÖTIGT ...................................................42

30. AUSGANGSVERZÖGERUNG, WARNUNG UND ALARM -- Speicherstelle 90 ...............................................43

31. TÜRÖFFNUNGSALARM und TIMER – Speicherstelle 91 ................................................................................45

32. SPEICHERSTELLEN FÜR SYSTEMERWEITERUNG PROGRAMMIEREN ....................................................46

33. WIEGAND-DATENAUSGABEMODI – Speicherstelle 92 ..................................................................................46

34. WIEGAND-DATENAUSGABEFORMAT – Speicherstelle 93 ............................................................................. 47

35. BETRIEBSMODI – Speicherstelle 94 ................................................................................................................48

36. PROGRAMMIERMODUS BEENDEN -- (* *) .....................................................................................................48

37. PROGRAMMIEREN LEICHT GEMACHT – Für allgemeine Benutzer ..............................................................49

a) PROGRAMMIERUNG ................................................................................................................................. 49

b) BETRIEB ..................................................................................................................................................... 50

38. AUSSTATTUNG FÜR WIEGAND-AUSGANG ................................................................................................... 51

39. WIEGAND-AUSGANGSFORMATE ...................................................................................................................52

40. PROGRAMMIERÜBERSICHT...........................................................................................................................55

41. ANWENDUNGSBEISPIELE ..............................................................................................................................59

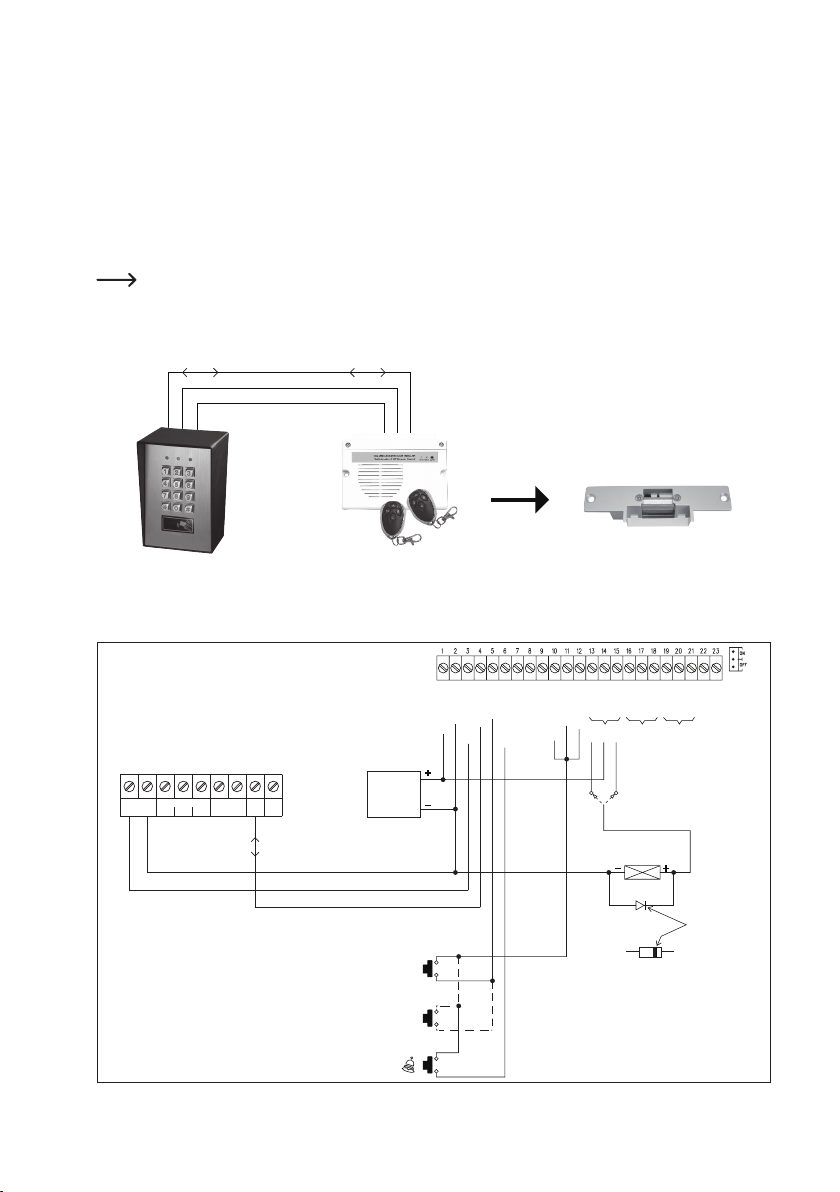

a) ALLEINSTEHENDES TÜRSCHLOSS ......................................................................................................... 59

b) VERRIEGELUNGSSYSTEM MIT ZWEI TASTATUREN ..............................................................................60

42. ANWENDUNGSERWEITERUNGEN.................................................................................................................62

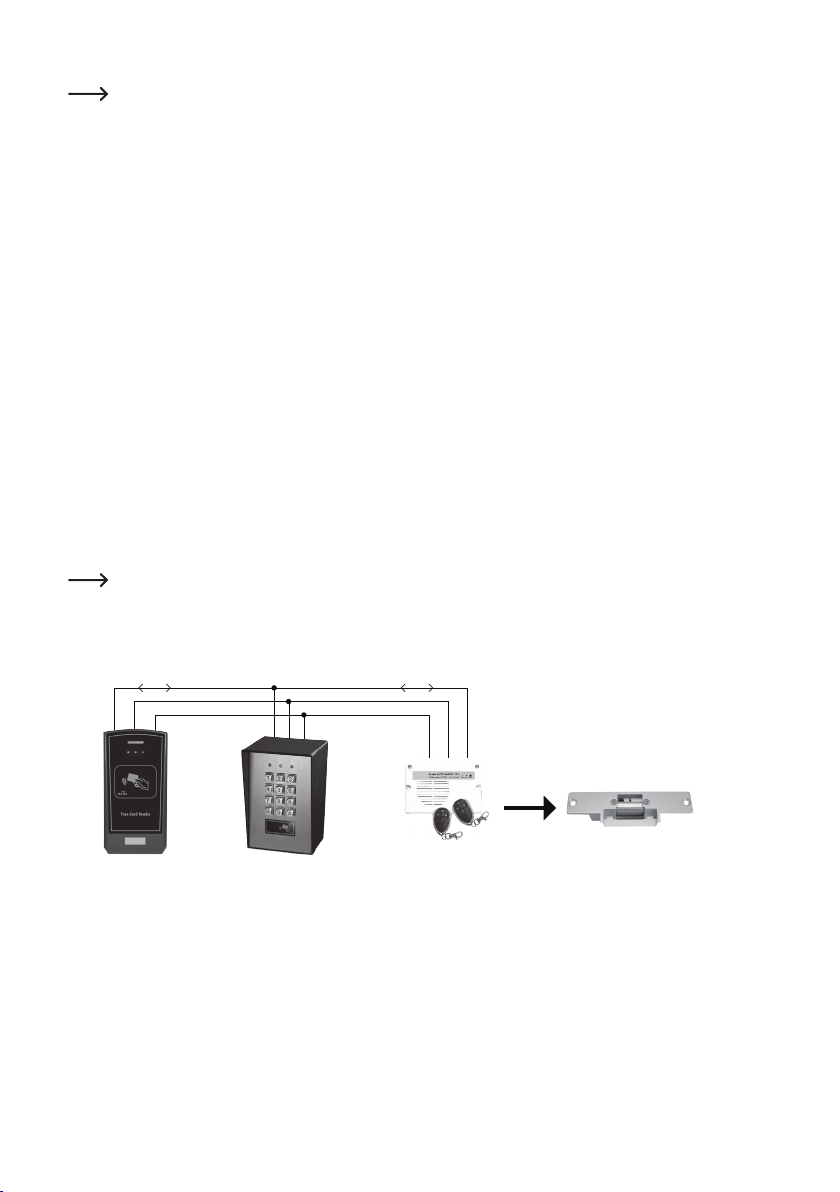

a) Zusatz-Lesegeräte und Tastatur (optional) ..................................................................................................62

b) Geteilte Decoder (optional) .......................................................................................................................... 63

c) Dual-Station Zugangskontrolle Türschloss .................................................................................................. 64

d) Multi-Station-Zugangskontrolle Türschloss .................................................................................................65

e) Geteilt decodierte Zugangskontrolle Türschloss .........................................................................................66

f) Geteilt decodierte Multi-Station Zugangskontrolle Türschloss ....................................................................67

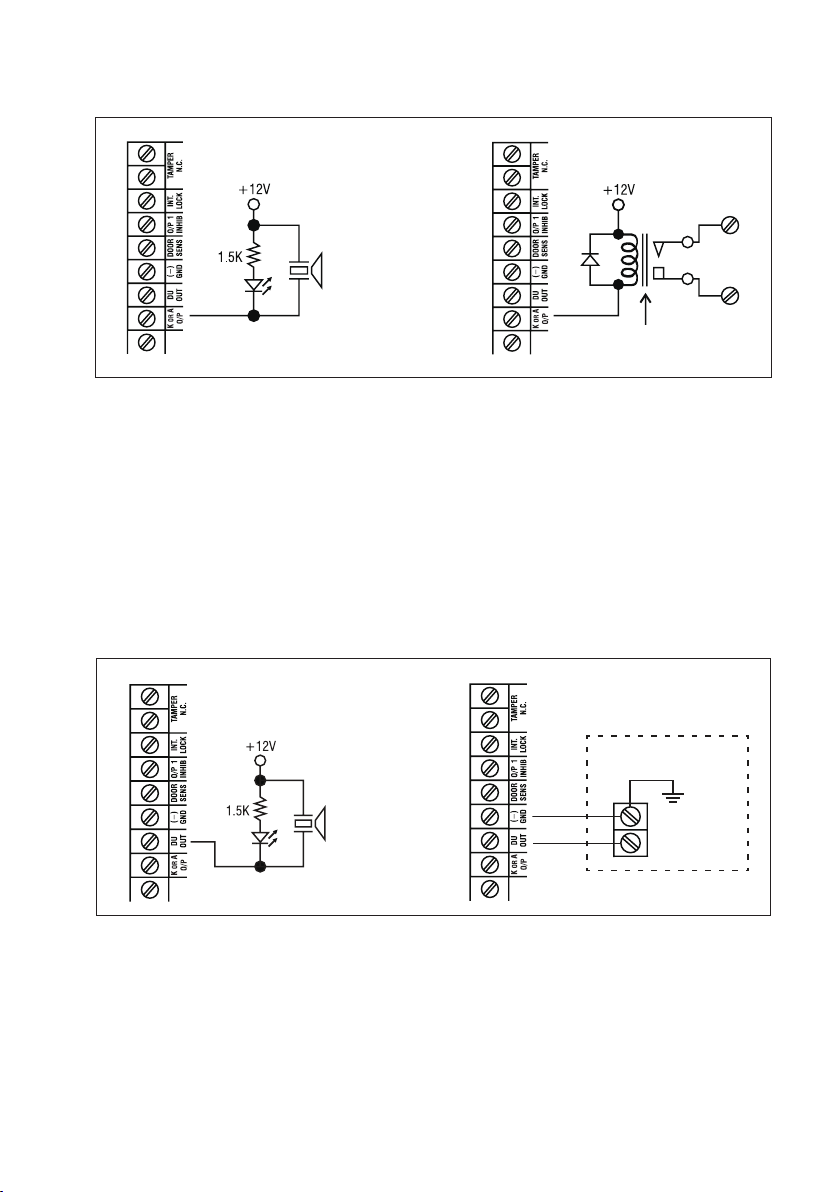

43. ANWENDUNGSHINWEISE FÜR ZUSATZANSCHLÜSSE ...............................................................................68

a) TAMPER N.C. ..............................................................................................................................................68

b) DOOR SENS ............................................................................................................................................... 69

c) ALARMAUSGANG – SETZEN SIE DIE BRÜCKE „K OR A“ AUF „A“. ........................................................69

d) TASTE AKTIV – SETZEN SIE DIE BRÜCKE „K OR A“ AUF „K“. ................................................................70

e) NÖTIGUNGSAUSGANG ............................................................................................................................. 70

f) AUSGANG 2 ................................................................................................................................................ 71

g) OUTPUT 3 – Klingelknopf (NUR DK-2882B oder D) ...................................................................................71

44. WEITERE INFORMATIONEN............................................................................................................................72

45. PegeundReinigung ........................................................................................................................................72

46. KONFORMITÄTSERKLÄRUNG ........................................................................................................................ 73

47. ENTSORGUNG ................................................................................................................................................. 73

48. TECHNISCHE DATEN ......................................................................................................................................74

a) Best.-Nr. 1582599 ........................................................................................................................................74

b) Best.-Nr. 1582600 ........................................................................................................................................75

1. EINLEITUNG

Sehr geehrte Kundin, sehr geehrter Kunde, Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Status zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Benutzer diese

Bedienungsanleitung beachten!

Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zur Inbetriebnahme

und Handhabung. Beachten Sie dies auch, wenn Sie das Produkt an Dritte weitergeben. Bewahren Sie deshalb diese Bedienungsanleitung für späteres Nachschlagen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at www.business.conrad.at

Schweiz: www.conrad.ch www.biz-conrad.ch

2. SYMBOL-ERKLÄRUNGEN

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch

elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser

Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol weist auf besondere Informationen und auf Ratschläge zur Bedienung hin.

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Das DK-2882 ist ein eigenständiges Relais mit drei Ausgängen, vandalismusgeschützter und wetterfester Tastatur. Es vereint Ziffernblock und Transponder-EM-Kartenleser in einem Gerät.

Die Tastatur wurde für voll funktionsfähige, eigenständige Zugangskontrollanwendungen entwickelt. Die Tastatur kann mit einem optionalen Decoder (DA-2800 oder DA-2801) für den hochsicheren geteilten Decodierbetrieb erweitert werden. Sie ist ebenfalls mit dem zusätzlichen Kartenleser (AR-2802) und den zusätzlichen Tastaturlesern (AR-2806, AR-2807 und AR-2809) zur Aufrüstung eines Stand-Alone- oder geteilten Decodersystems auf Multi-Station-Betrieb kompatibel.

Die Tastatur ist ideal für Türöffner und Alarm-Scharf- und Unscharfschaltungen. Sie ist ebenfalls ein programmierbarer Industrie-Timer (von 1 Sekunde bis über 24 Stunden) für automatische Betriebssysteme.

DK-2882 Tastaturen sind für Aufputz- und Unterputzmontage lieferbar.

Aufputz- / schwanenhalsmontierte Tastaturen:

DK-2882A – Ausgangsrelais 1, 2 und 3 gesteuert durch Benutzercodes / Karten DK-2882B – Ausgangsrelais 1 und 2 gesteuert durch Benutzercodes / Karten; Ausgang 3 durch Klingelknopf

Unter-Putz-Tastaturen:

DK-2882C – Ausgangsrelais 1, 2 und 3 gesteuert durch Benutzercodes / Karten DK-2882D – Ausgangsrelais 1 und 2 gesteuert durch Benutzercodes / Karten; Ausgang 3 durch Klingelknopf

Die Tastatur ist gemäß IP66 staub- und wasserstrahlgeschützt und kann im Innen- und Außenbereich eingesetzt werden. Der geteilte Decoder ist jedoch nur für den Innenbereich geeignet und muss vor Feuchtigkeit geschützt werden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

4. LIEFERUMFANG

a) Best.-Nr. 1582599

• Codeschloss mit Auf-Putz-Gehäuse

• Bedienteil (geteilter Decoder DA-2801)

• Montagematerial für Codeschloss (3x Schrauben, 3x Dübel, 1x Diode)

• Montagematerial für Steuereinheit (2x Schrauben, 2x Dübel, 1x Diode)

• 1x Anschlusskabelbaum mit Verbindungsstecker

• TX-Hex Schlüssel für das Codeschloss

• 2x Transponder-Karte

• Ausführliche Bedienungsanleitung (Deutsch gedruckt und online, Englisch nur online)

• Bedienungsanleitung

b) Best.-Nr. 1582600

• Codeschloss mit Unter-Putz-Gehäuse

• Bedienteil (geteilter Decoder DA-2801)

• Montagematerial für Codeschloss (4x Schrauben, 4x Dübel, 1x Diode)

• Montagematerial für Steuereinheit (2x Schrauben, 2x Dübel, 1x Diode)

• 1x Anschlusskabelbaum mit Verbindungsstecker

• TX-Hex Schlüssel für das Codeschloss

• 2x Transponder-Karte

• Ausführliche Bedienungsanleitung (Deutsch gedruckt und online, Englisch nur online)

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. MERKMALE UND FUNKTIONEN

• Als Teil der Tri-Tech Serie Tastaturen kompatibel mit den optionalen Controller- und Lesegerät-Tastaturen für die

Systemerweiterung.

• Geladen mit der 2. Generation der DK-2800 Betriebssoftware

• Integriert mit allen Logiken für Stand-Alone-, geteilte Decodierung- und Multi-Station-Betrieb

• Steuert „Zugang“ mit Benutzercodes / Karten und „Ausgang“ mit programmierbarem Ausgangstaster

• Unabhängige Steuerung für die drei Ausgangsrelais mit Programmier-Timer

• Insgesamt 1.200 Benutzercodes / Karten zur Steuerung der drei Ausgänge

• Innen- oder Außenmontage mit IP66-Allwetterschutz

• Edelstahl-Frontplatte kombiniert mit Druckguss-Metallknöpfen mit Hintergrundbeleuchtung

• Vandalismusgeschütztes robustes Stahlgehäuse für Aufputz- oder Schwanenhalsmontage

6. OPTIONALE PRODUKTE ZUR SYSTEMERWEITERUNG

Optional lieferbare Decoder für geteilt decodierten Betrieb: DA-2800 – Vollständig funktionsfähiger Decoder mit Funk-Fernbedienung DA-2801 – Vollständig funktionsfähiger Decoder Lieferbares Zusatz-Lesegerät / Tastatur für Multi-Station-Betrieb: AR-2802S oder A – EM-Kartenleser AR-2806S oder A – EM-Kartenleser mit Ziffernblock AR-2807S oder A – EM-Kartenleser mit Ziffernblock AR-2809S – EM-Kartenleser mit Ziffernblock

Der Zusatz „S“ steht für Standardausführung und „A“ für erweiterte Ausführung. Die erweiterte Version

verfügt über die Standardfunktionen und bietet zusätzlich Wiegand- und RS-232-Datenausgänge für

kundenspezischeProjektemitexternemControllerundPC.

7. SICHERHEITSHINWEISE

Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir nicht für möglicherweise daraus resultierende Verletzungen oder Sachschäden. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Stößen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen selbst aus geringer Höhe können das Produkt beschädigen.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Achten Sie darauf, dass der Einbauort keine starken elektromagnetischen Niederfrequenzwellen aufweist. Besonders im Bereich von 100 – 200 kHz.

• Wenn mehr als eine Tastatur mit der gleichen Betriebsfrequenz dicht am Standort installiert sind, achten Sie darauf, dass sie mindestens 60 cm voneinander entfernt sind, um Störungen zu vermeiden.

• Schalten Sie das System während der Installation nicht ein.

• Überprüfen Sie sorgfältig, ob alle Verdrahtungen korrekt sind, bevor Sie am System zum Testen Strom anlegen.

• Das Codeschloss hat die Schutzart IP66, sodass es sowohl im Innen- als auch im Außenbereich installiert und eingesetzt werden kann.

• Das Bedienteil (geteilter Decoder) muss in trockenen Innenräumen installiert und eingesetzt werden.

• Achten Sie darauf, dass das Anschlusskabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.

• Beachten Sie beim Einsatz in gewerblichen Einrichtungen stets die Unfallverhütungsvorschriften für elektrische Betriebsmittel.

• Wenden Sie sich an einen Fachmann, wenn Sie Zweifel zum Betrieb, der Sicherheit oder dem Anschluss des Produkts haben.

• Wartung,Modizierungenund Reparaturen dürfen nurvon einem Technikerodereiner autorisierten Reparaturwerkstatt durchgeführt werden.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

8. MONTAGE

a) MONTAGE

Auf-Putz-Version Unter-Putz-Version

Stahlgehäuse Innengehäuse aus Kunststoff Frontplatte Rückwand aus Kunststoff Frontplatte

b) SICHERHEITSHINWEISE

Interferenzen vermeiden:

Der EM-Kartenleser arbeitet mit einer Frequenz von 125 kHz. Sicherheitshinweise zur Installation sind erforderlich.

• Achten Sie darauf, dass der Einbauort keine starken elektromagnetischen Niederfrequenzwellen aufweist. Besonders im Bereich von 100 – 200 kHz:

• Wenn mehr als eine Tastatur mit der gleichen Betriebsfrequenz dicht am Standort installiert sind, achten Sie darauf, dass sie mindestens 60cm voneinander entfernt sind, um Störungen zu vermeiden.

Versehentlichen Kurzschluss vermeiden:

Nach den bisherigen Erfahrungen sind die meisten Schäden, die bei der Installation entstehen, versehentliches Berühren der Bauteile auf der Leiterplatte mit stromführenden Drähten. Bitte haben Sie Geduld, das Handbuch zu

lesen,umsichmitdenSpezikationendesSystemsvertrautzumachen,bevorSiemitderInstallationbeginnen.

• Schalten Sie das System während der Installation nicht ein.

• Überprüfen Sie sorgfältig, ob alle Verdrahtungen korrekt sind, bevor Sie am System zum Testen Strom anlegen.

9. ANSCHLÜSSE

WIEGAND-

KABELBAUM

HINTER-

LEUCHTUNGS-

BRÜCKE

K OR A BRÜCKE

AUSGANG 2

BRÜCKE

1 – 2: 12 – 24 V/DC (Stromeinspeisungsanschluss)

Schließen Sie an eine 12 – 24 V/DC Stromversorgung an. (-) Versorgung und (-) GND sind die gemeinsamen Massepunkte des Systems. Das System akzeptiert den vollen Eingangsspannungsbereich ohne Abgleich.

3 – 4 – 5: OUTPUT 1 (Ausgangsrelais 1)

5 A Relais potentialfreier Kontakt gesteuert durch Gruppe 1 Benutzercodes/Karten, empfohlen für Türöffner. Anschluss 3 ist ein Öffner (N.C.), Anschluss 5 ist ein Schließer (N.O.) und Anschluss 4 ist der gemeinsame Punkt der beiden Kontakte. Verwenden Sie den N.C. Ausgang für ein ausfallsicheres Schloss und den N.O. Ausgang für ein fehlersicheres Schloss. Das Relais ist für Start-/Stoppmodus (Umschaltmodus) oder kurzzeitigen Timing-Modus programmierbar. Siehe Programmierung Speicherstelle 51 für Details.

ANSCHLÜSSE

6 – 7: OUTPUT 2 (Ausgangsrelais 2)

N.O. N.C.

1 A Relais potentialfreier Kontakt gesteuert durch Gruppe 2 Benutzercodes/Karten. Dies ist ein Zusatzkontakt für die Steuerung von Sicherheitssystemen oder automatischen Betrieb. Es ist für N.C. (Öffner) oder N.O. (Schließer) mit Brücke wählbar und die Betriebsart ist für Start-/Stoppmodus (Umschaltmodus) oder kurzzeitigen Timing-Modus programmierbar. Siehe Programmierung Speicherstelle 52 für Details.

OUTPUT 2

AUSGANG 2 BRÜCKE

8: DATA I/O (Datenkommunikationsbus)

Der Datenkommunikations-Port ist für den Aufbau eines Datenbus für den Anschluss von Zusatz-LesegerätTastaturen und geteilten Decodern in der Systemerweiterung vorbereitet. Siehe Beispiele im Abschnitt „Anwendungserweiterungen“ für Details.

9: EG IN (Ausgangseingang)

Schließereingang (N.O.) gegen Masse (-). Mit Hilfe eines Schließers wird Ausgang 1 für die Türöffnung wie bei Codes/ Karten aktiviert.

Der Ausgangstaster wird gewöhnlich im Haus in der Nähe der Tür angebracht. An diesem Anschluss können mehrere Ausgangstaster parallel angeschlossen werden. Lassen Sie den Anschluss offen, wenn er nicht benutzt wird.

Siehe Programmierplätze 90 und 91 für weitere Informationen über den Ausgangstaster mit programmierbaren Funktionen.

10 – 11 – 12: OUTPUT 3 (Ausgangsrelais 3) – Nur für DK-2882A und DK-2882C*.

1 A Relais potentialfreier Kontakt gesteuert durch Gruppe 3 Benutzercodes oder Karten für Ausgang 3 der Version „A“ und „C“ Tastaturen; dies ist ein Zusatz-Ausgangskontakt für die Steuerung von Sicherheitssystemen oder automatischen Betrieb. Anschluss 10 ist ein Öffner (N.C.), Anschluss 12 ist ein Schließer (N.O.) und Anschluss 11 ist der gemeinsame Punkt der beiden Kontakte. Dies ist für Start-/Stoppmodus (Umschaltmodus) oder Kurzzeitigen Timing-Modus programmierbar. Siehe Programmierung Speicherstelle 53 für Details.

10: O/P 3 (offener Kollektorausgang) – Nur für DK-2882B und DK-2882D*

Ein NPN-Transistor offener Kollektorausgang ist für Version „B“ und „D“ Tastaturen vorhanden, der über Gruppe 3 Benutzercodes/Karten gesteuert wird. Er hat die maximale Nennleistung von 24 V/DC/100 mA sink. Äquivalent zu N.O. (Schließer) gegen Masse. Er kann zum Ansteuern von kleinen Leistungsgeräten, wie einem Relais oder Kleinleistungs-Kontrollpunkt anderer Geräte verwendet werden. Dieser Ausgangspunkt ist für Start-/Stoppmodus (Umschaltmodus) oder kurzzeitigen Timing-Modus programmierbar. Siehe Programmierung Speicherstelle 53 für Details.

11 – 12: BELL (Relaiskontakt für Türklingel) – Nur für DK-2882B und DK-2882D*

Der Türklingelausgang ist für Version „B“ und „D“. Es handelt sich um einen potentialfreien Schließer (N.O.) mit einem Höchstnennstrom von 24 V/DC/1 A. Dies ist ein Auslösekontakt eines Niederspannungs-Türgongs. Der Kontaktpunkt bleibt so lange geschlossen, wie der Klingelknopf auf der Tastatur gedrückt wird. Siehe Abschnitt „Anwendungshinweise für Zusatzanschlüsse“ (G) für Details.

13: „K“ OR „A“ O/P (Tastatur aktiver Ausgang oder Alarmausgang)

K OR A

Ein NPN-Transistor offener Kollektorausgang mit Höchstnennstrom von 24 V/DC/100 mA sink. Äquivalent zu N.O. (Schließer) gegen Masse. Mit ihm können kleine Leistungsgeräte, wie ein Relais oder ein Kleinleistungs-Kontrollpunkt für andere Geräte betrieben werden. Dieser Ausgangspunkt ist wählbar, um der Tastatur einen aktiven Ausgang oder Alarmausgang über die Brücke „K or A“ zu geben.

KEY ALARM

KEY ALARM BRÜCKE

• Tastatur aktiver Ausgang („K“) – Schaltet bei Tastendruck für jeweils 10 Sekunden gegen Masse (-). Kann

verwendet werden, um Licht, CCTV-Kamera oder Summer einzuschalten, um Wachpersonal zu benachrichtigen. Siehe Anwendungshinweise für weitere Informationen.

• Alarmausgang („A“) – Schaltet gegen Masse (-), wenn ein Alarm auftritt, um einen externen Alarm auszulösen,

um eine Benachrichtigung an einen entfernten Ort zu geben.

14: DU OUT (Nötigungsausgang)

Ein NPN-Transistor offener Kollektorausgang mit Höchstnennstrom von 24 V/DC/100 mA sink. Äquivalent zu N.O. Entspricht einem N.O. (Schließer) Anschluss, der nach Eingabe des Nötigungscodes gegen Masse (-) schaltet. Verwenden Sie ihn, um eine Alarmlinie eines Sicherheitssystems auszulösen oder schaltet einen Summer ein, um Wachpersonal zu benachrichtigen.

15: (-) GND (Gemeinsame Masse)

Erdungspunkt der Tastatur, der gemeinsam mit Anschluss 2 verwendet wird.

16: DOOR SENS N.C. (Eingang Türpositionerkennung – Öffner)

Öffner-Messpunkt (N.C.), der sich auf Masse (-) bezieht, überwacht mit Hilfe eines Öffner-Magnetkontakts den Öffnungs- oder Schließzustand der Tür. Löst die folgenden Funktionen für das System aus. Schließen Sie mit Brücke gegen (-) Masse an, wenn nicht verwendet.

• Automatische erneute Türverriegelung Das System verriegelt die Tür sofort wieder, nachdem sie vor Ablauf der programmierten Zeit für Ausgang 1 wieder

geschlossen wurde. Dies verhindert ein ungewolltes Eindringen durch eine „dicht folgende“ Person.

• Warnung Tür gewaltsam geöffnet Die Tastatur erzeugt sofort eine „Warnung Tür gewaltsam geöffnet“ und einen Alarm, sobald die Tür ohne gültigen

Benutzercode, Karte oder Ausgangstaster geöffnet wird. Die Warnung dauert so lange wie die programmierte Zeit (1 - 999 Sekunden). Der Alarm kann jederzeit mit Benutzercode oder Karte für Ausgang 1 beendet werden. Siehe Programmierung Speicherstelle 80 für Details.

• Warnung Tür angelehnt Die Tastatur erzeugt Warntöne Tür angelehnt (aktiviert nicht den Alarmausgang), wenn die Tür länger als die

programmierte Zeit offen bleibt. Die Warnung bleibt so lange bestehen, wie die Tür geöffnet ist, bis sie wieder geschlossen wird. Siehe Programmierung Speicherstelle 81 für Details.

• Verriegelungssteuerung Der Verriegelungskontrollausgang geht immer auf (-), wenn die Tür offen ist, wodurch die Partner-Tastatur in einem

Verriegelungssystem gesperrt wird. Siehe Beschreibung Verriegelungsanschluss 18 für weitere Informationen.

• Türöffnungsalarm Der Türöffnungsalarm ist nur für den Notausgang vorgesehen. Er wird immer beim Öffnen der Tür ausgegeben,

es sei denn, es wird vor dem Öffnen der Tür ein gültiger Benutzercode oder eine gültige Karte verwendet. Siehe Programmierung Speicherstelle 91 für Details.

17: O/P 1 INHIBIT N.O. (Ausgang 1 Eingang Sperrsteuerung – Schließer)

Ein Schließer-Messpunkteingang (N.O.) zur Steuerung von Ausgang 1; mit diesem Anschluss gegen Masse (-) sind Ausgangstaster, die Gruppe von Benutzer-PINs und Karten für Ausgang 1 deaktiviertalle . Hauptsächlich für die Kreuzverdrahtung mit „Inter-lock O/P“-Punkt der Partner-Tastatur in einem Verriegelungssystem vorgesehen.

Die Sperrfunktion regelt nicht die Nötigungscodes und die Super-Benutzercodes. Diese sind immer gültig.

18: INTER-LOCK O/P (Verriegelungssteuerungsausgang)

Ein NPN-Transistor offener Kollektorausgang mit Höchstnennstrom von 24 V/DC/100 mA sink. Er ist im Normalzustand AUS und schaltet für die ersten 5 Sekunden nach Eingabe eines gültigen Benutzercodes oder Auslesen einer Karte zur Bedienung von Ausgang 1 sofort gegen Masse (-) und bleibt während des Öffnungsvorgangs des Türpositionssensors an Masse (-) gebunden. Verwenden Sie diesen Ausgangspunkt, um eine Querverdrahtung mit dem „O/P 1 Inhibit“-Punkt der Partner-Tastatur in einem Verriegelungssystem herzustellen, um zu verhindern, dass beide Türen gleichzeitig geöffnet werden können.

Verriegelungssystem:

Ein Verriegelungssystem ist ein zweitüriges System, bei dem immer nur eine der Türen während des Betriebs geöffnet werden kann. Während eine der Türen geöffnet wird, bleibt die andere Tür geschlossen, bis die geöffnete Tür wieder geschlossen wird. Dies verhindert, dass Unbefugte in einen geschützten Bereich stürmen, während die Türen in Betrieb sind.

Ein Verriegelungssystem benötigt zwei Tastaturen und zwei Türpositionssensoren für die beiden Türen.

19 – 20: TAMPER N.C. (Sabotagekontakt Öffnerkontakt)

Potentialfreier Öffnerkontakt, wenn die Tastatur am Gehäuse befestigt ist. Er ist offen, wenn die Tastatur vom Gehäuse getrennt ist. Schließen Sie diesen Öffneranschluss ggf. an der 24-Stunden-Schutzlinie einer Alarmanlage an.

Der Sabotagekontakt im DK-2882A und DK-2882B wird durch die Befestigungsschraube der Frontplatte

aktiviert, beim DK-2882C und DK-2882D durch einen Magneten auf der Rückseite des Kunststoffgehäuses.

10. SONSTIGE AUSSTATTUNG

a) LED-ANZEIGEN AUF DER PLATINE

ROT / GRÜN (Rechts) Leuchtet Grün für Ausgang 1 Aktivierung und Rot für Ausgang 2 Aktivierung. GELB (Mitte) Blinkt im Stand-by-Modus. Zeigt den Systemstatus synchron mit Signaltönen

ROT / GRÜN (Links) Leuchtet Rot, wenn einer der Ausgänge gesperrt ist. Blinkt während die Sperre

b) SIGNALTÖNE UND LED-BLINKSIGNALE

Der Summer und die gelbe LED geben folgende Töne und Signale für den Systemzustand ab:

STATUS SIGNALTÖNE * GELBE LED

Im Programmiermodus ----- EIN Erfolgreicher Zugang mit Schlüssel 1 Signalton 1 Blinksignal Erfolgreicher Zugang mit Code / Karte 2 Signaltöne 2 Blinksignale Zugang mit Code / Karte fehlgeschlagen 5 Signaltöne 5 Blinksignale Einschaltverzögerung Kontinuierliche Signaltöne Kontinuierliche Blinksignale Ausgangsrelais Aktivierung ** 1 Sekunde langer Signalton ----Im Stand-by-Modus *** ----- 1 Blinksignal im 1-Sekundentakt System aktualisiert ----- Blinkt schnell für 2,5 Minuten Karte oder Code bereits im System gespeichert 1 langer Signalton ----Tastaturanbindung mit Decoder fehlgeschlagen Kontinuierlich 1 Signalton/Sekunde ----Echtzeituhr gestoppt nach Stromausfall Kontinuierlich 3 schnelle Signaltöne/5 Sekunden -----

an. Das Stand-by-Blinken kann über die Programmierung ausgeschaltet werden. Siehe Speicherstelle 73 für Details.

unterbrochen ist.

Wiegand-LED für Rückmeldung. Leuchtet Grün.

* Alle Signaltöne können über die Programmieroption in Speicherstelle 71 ein- oder ausgeschaltet werden

** Der Aktivierungston des Ausgangsrelais kann über die Programmieroption in Speicherstelle 72 gewählt

*** Das Stand-by-Blinksignal kann über die Programmieroption in Speicherstelle 73 ein- oder ausgeschaltet

werden

c) BRÜCKE ZUR AUSWAHL DER HINTERLEUCHTUNG

Voll hinterleuchtet Die Tastatur ist im Stand-by-Modus dunkel hinterleuchtet. Sie wird

Automatisch hinterleuchtet Die Hinterleuchtung ist im Stand-by-Modus

bei Betätigung einer Taste voll hinterleuchtet und 10 Sekunden nach Betätigung der letzten Taste wieder abgedunkelt.

ausgeschaltet Bei Betätigung einer Taste wird die Anzeige voll hinterleuchtet und 10 Sekunden nach dem letzten Tastendruck wieder ausgeschaltet.

FULL AUTO

HINTERLEUCHTUNGS-

BRÜCKE

11. PROGRAMMIERUNG VORBEREITEN

a) KRITERIEN FÜR CODES UND KARTEN

Primäre Codes

Zu den Hauptcodes gehören a) Benutzercodes, b) Mastercode, c) Nötigungscodes, d) Super-Benutzercodes, e) Allgemeine Benutzercodes und f) Besuchercodes. All diese Codes MÜSSEN eindeutig sein. Es ist nicht zulässig, einen primären Code für die sekundäre Funktion zu wiederholen.

Alle Codes in diesem System können 4- bis 8-stellig für den manuellen Zugangsmodus sein. Die Codes müssen die gleiche Länge wie die Mastercodes für den automatischen Zugangsmodus haben. Siehe Speicherstelle 70 für Details.

Primäre Karten

Alle Benutzer-Karten sind primäre Karten. Sie dürfen keine sekundäre Funktion programmieren. Wenn beispielsweise eine Karte für den Betrieb von Ausgang 1 programmiert wurde, ist sie für Ausgang 2 nicht zugelassen.

Die in diesem System verwendeten Karten sind 125 kHz Transponder-EM-Karten.

Sekundäre Benutzercodes

Ein sekundärer Benutzercode wird zur Erhöhung der Sicherheit einer Benutzer-Karte erstellt, d.h. eines Codes, der nach einer Karte eingegeben wird. Die Tastatur benötigt sowohl Karte als auch Code, um den Zugang zu gewähren. Der sekundäre Code kann wiederholt für eine Gruppe von Karten verwendet werden oder mit nur einem Code für eine Karte.

Die Tastatur lehnt die wiederholte Verwendung einer primären Karte oder eines primären Codes in der

Programmierung ab und gibt einen langen Signalton ab.

b) SICHERHEITSSTUFE DER BETRIEBSMEDIEN

Die Tastatur bietet 5 Betriebsmedien zur Auswahl der Sicherheitsstufe. Siehe Programmierung Speicherstelle 10, 20 und 30

Nur EM-Karte – Betriebsmedien 1

Zur Zugangskontrolle lesen Sie einfach eine Karte ein, um die Tür zu öffnen. Die Sicherheitsstufe ist moderat, aber ist benutzerfreundlich.

Nur Benutzercode – Betriebsmedien 2

Zur Zugangskontrolle geben Sie einfach einen Code ein, um die Tür zu öffnen. Die Sicherheitsstufe ist moderat, aber ist benutzerfreundlich.

EM-Karte + Allgemeiner Benutzercode – Betriebsmedien 4

Die Tastatur benötigt sowohl Karte als auch den allgemeinen Benutzercode, um Zugang zu gewähren. Der allgemeine Benutzercode ist ein Benutzercode für alle Karten. In der Türsteuerung kommen zwei Medien zum Einsatz. Die Sicherheitsstufe ist besser als nur Karte oder Benutzercode allein.

Dieser Betriebsmodus kann auch Nötigungsalarm melden, indem der Nötigungscode anstelle des üblichen Benutzercodes im Notfall eingegeben wird, wenn der Benutzer gezwungen ist, die Tür zu öffnen.

EM-Karte + Gruppe sekundärer Benutzercode – Betriebsmedien 3

Ein sekundärer Benutzercode kann wiederholt für eine Gruppe von Karten in einer Abteilung verwendet werden. Sie können für jede Abteilung in einem Unternehmen einen eigenen Abteilungscode einrichten. Nur die Mitarbeiter der Abteilung, die eine Karte besitzen und den Code kennen, werden zur Eingabe akzeptiert. Dieser Ansatz erhöht die Sicherheit in den Abteilungen und verhindert, dass eine verlorengegangene Karte von anderen Personengruppen im Unternehmen verwendet wird, um die Tür zu öffnen.

Dieser Betriebsmodus kann auch Nötigungsalarm melden, indem der Nötigungscode anstelle des üblichen Benutzercodes im Notfall eingegeben wird, wenn der Benutzer gezwungen ist, die Tür zu öffnen.

EM-Karte + eigener sekundärer Benutzercode – Betriebsmedien 3

Die Tastatur akzeptiert die Programmierung mit jeder Karte, die über einen eigenen Benutzercode verfügt. Dies verhindert, dass andere Personen eine verlorene Karte benutzen können, um die Tür zu öffnen. Eine Karte mit eigenem Benutzercode ist ideal für den Einsatz in Bereichen, in denen es vor allem auf hohe Sicherheit ankommt.

Dieser Betriebsmodus kann auch durch Eingabe des Nötigungscodes anstelle des sekundären Benutzercodes im Notfall, wenn der Benutzer gezwungen ist, die Tür zu öffnen, Alarm auslösen.

c) LISTE DER BENUTZERINFORMATION

Die Tastatur kann bis zu 1.200 Benutzer (Codes / Karten) verwalten. Um Verwirrung zu vermeiden und für Programmierkomfort zu sorgen, wird eine Listenaufzeichnung der Benutzerinformationen empfohlen. Dies hilft, die Benutzercodes und Karten reibungslos zu programmieren und später zu verfolgen. Hier ist ein Vorschlag für das Format der Liste.

Liste der Benutzer (siehe Seite 24 – 29 als Referenz)

Beispiel:

Benutzer Name Speicherstelle Medien Benutzer-ID Code Kartennr. Anmerkung

1 John 10 1 001 / 001 Ausgang 1 2 May 20 2 001 1234 / Ausgang 2 3 Tom 10 3 002 24680 002 Ausgang 1 4 Tracy 10 4 003 Allgemein 003 Ausgang 1 5 6 7 8 9 10 11 12 13 14 15 16

1.000

12. PROGRAMMIERUNG UND BETRIEB

a) TASTATUR EINSCHALTEN

Die Tastatur bietet eine Einschaltverzögerung von 1 Minute nach dem Einschalten. Dies ist der Zeitrahmen für die Einstellung der Tastatur auf Programmiermodus mit DAP-Code. Siehe Details „DAP-CODE – 2 8 2 8“ unten.

1. Die Tastatur gibt kontinuierliche Signaltöne für 1 Minute nach dem Einschalten ab.

2. Die Einschaltverzögerung kann sofort mit 12# gestoppt werden, wenn der Verzögerungssignalton als störend

empfunden wird und das Einstellen der Tastatur auf Prgrammiermodus mit DAP-Code nicht erforderlich ist.

EINSCHALTVERZÖGERUNG BEENDEN

12 #

3. Die Tastatur schaltet sich nach Ablauf der 1 Minute Einschaltverzögerung automatisch in den normalen

Betriebsmodus oder wird mit 12# gestoppt.

→

b) TASTATUR IM PROGRAMMIERMODUS MIT MASTERCODE EINSTELLEN

Es ist immer notwendig, die Tastatur im Programmiermodus für die Funktionsprogrammierung

einzustellen.

DieTastaturbendetsichnachderEinschaltverzögerungimNormalbetrieb.ImProgrammiermodusmitMastercode

einstellen und mit ** oder validieren.

MASTERCODE

0000 **

Für jene Tastaturen mit Klingelknopf entspricht die Taste der Taste *.

Für den Komfort des Anwenders bei der Erstprogrammierung wurde der Mastercode 0 0 0 0 werksseitig

in die Tastatur eingegeben. Dies ist KEIN Standardcode. Aus Sicherheitsgründen müssen Sie einen persönlichen Mastercode programmieren, um ihn nach der Inbetriebnahme der Tastatur zu ersetzen.

Die Netz-LED (Gelb) leuchtet, nachdem die Tastatur sie im Programmiermodus mit 2 Signaltönen bestätigt

hat.

NICHTausschalten,währendsichdieTastaturimProgrammiermodusbendet..Anderenfallskanneszu

Fehlern bei den Daten im Speicher kommen.

→

VALIDIERUNG

c) DIREKTER ZUGRIFF AUF DEN PROGRAMMIERMODUS MIT „DAP“-CODE –

2 8 2 2

Falls der Mastercode vergessen wird, gehen Sie wie folgt vor, um die Tastatur in den Programmiermodus mit DAP-Code zu versetzen:

1. Schalten Sie die gesamte Stromversorgung für 1 Minute aus, um sicherzustellen, dass die Tastatur vollständig entladen ist.

2. SchaltenSiedieStromversorgungwiederein. Die Tastaturbendetsichfür1Minuteim Einschaltmodus. Der Summer gibt kontinuierliche Signaltöne ab und die Status-LED blinkt. Dies ist der einzige Zeitrahmen in dem der DAP-Code akzeptiert wird.

3. Drücken Sie einmal den Ausgangstaster (die Taste über EG IN, (Anschluss 9) und GND (-) (Anschluss 15), um die Tastatur zum Akzeptieren des DAP-Codes zu aktivieren. Der Einschaltton verstummt nach dem Drücken des Ausgangstasters.

4. Geben Sie den DAP-Code 2828 ein und bestätigen Sie ihn mit ** (oder ). Die Status-LED leuchtet und die Tastatur ist im Programmiermodus wie mit dem Mastercode. Sie ist bereit, neue Programmierdaten zu übernehmen, bis Sie den Programmiermodus verlassen.

AUSGANGSTASTER

EINMAL DRÜCKEN

5. Um einen neuen Mastercode zu programmieren, der den alten ersetzt, Siehe „Mastercode speichern“, wie in „Speicherstelle 01“ detailliert dargestellt.

Die Tastatur schaltet sich 1 Minute nach dem Einschalten in den normalen Betriebsmodus, wenn der

Ausgangstaster nicht gedrückt und der DAP-Code nicht eingegeben wird. Um die Tastatur wieder in den Einschaltmodus zu versetzen, wiederholen Sie die Schritte 1 – 4.

DAP-CODE

→

2828 **

→

VALIDIERUNG

d) SYSTEMAKTUALISIERUNG MIT „AKTUALISIERUNGSCODE“ – 9 9 9 9

Die Tastatur kann durch Löschung aller programmierten alten Daten aktualisiert werden und auf die Standardwerte zurückgesetzt werden, außer dem Mastercode.

AKTUALISIERUNGSCODE

9999 #

→

VALIDIERUNG

Achten Sie vor der Eingabe des Aktualisierungscodes darauf, dass wirklich eine Systemaktualisierung

erforderlich ist.

Die Aktualisierung dauert nur wenige Minuten. Die Status-LED (gelb) blinkt während der Aktualisierung.

Die Tastatur wird nach einer Aktualisierung wieder auf die Standardwerte zurückgesetzt. Eine

Neuprogrammierung der entsprechenden Werte ist erforderlich.

e) STANDARDWERTE NACH DER AKTUALISIERUNG

SPEICHERSTELLE PARAMETER STANDARDFUNKTIONEN UND WERTE

0 1 Mastercode 0 0 0 0 Werkseinstellung, kein Standardwert *

0 2 Super-Benutzercodes

0 3 Allgemeiner Benutzercode 1 Leer – Benutzerprogrammierung erforderlich

0 4 Allgemeiner Benutzercode 2 Leer – Benutzerprogrammierung erforderlich

0 5

1 0 Benutzercodes und Karten für O/P 1 Leer – Benutzerprogrammierung erforderlich

2 0 Benutzercodes und Karten für O/P 2 Leer – Benutzerprogrammierung erforderlich

3 0 Benutzercodes und Karten für O/P 3 Leer – Benutzerprogrammierung erforderlich

4 0

4 1 Nötigungscode für O/P 1 Leer – Benutzerprogrammierung erforderlich

4 2 Nötigungscode für O/P 2 Leer – Benutzerprogrammierung erforderlich

4 3 Nötigungscode für O/P 3 Leer – Benutzerprogrammierung erforderlich

5 1 O/P Modus von O/P 1 Zeit = 5 Sekunden, vorübergehend

5 2 O/P Modus von O/P 2 Zeit = 5 Sekunden, vorübergehend

5 3 O/P Modus von O/P 3 Zeit = 5 Sekunden, vorübergehend

5 5 System-Echtzeit-Uhr Leer – Benutzerprogrammierung erforderlich

5 6 Start- und Endzeit Leer – Benutzerprogrammierung erforderlich

6 0 Persönliche Sicherheit und Sperre Code = 1, 10 falscher Code/Kartensperre 60 Sekunden

7 0 Benutzercode Zugangsmodus Code = 2, Manueller Zugangsmodus

7 1 Auswahl Signaltöne EIN-AUS Code = 1, Signalton EIN

7 2 O/P Betriebsankündigung Code = 1 Sekunde, Benachrichtigungs-Signalton EIN

7 3 Status-LED Stand-by-Blinksignal EIN-AUS Code = 1, Blinksignal aktiviert

8 0

8 1 Warnung Tür angelehnt und Verzögerung Code = 0, Warnung deaktiviert

9 0 Ausgangsverzögerung und Warnung

9 1 Alarm Tür öffnen und Timer Code = 0, Alarm O/P deaktiviert

9 2 Wiegand-Ausgangsmodus Code = 1, deaktiviert

9 3 Wiegand-Ausgabeformat Code = 1, 26-Bit

9 4 Betriebsmodi Code = 0, Tastaturmodus

Allgemeiner Benutzercode 3 Leer – Benutzerprogrammierung erforderlich

Besuchercodes Leer – Benutzerprogrammierung erforderlich

Warnung Tür gewaltsam geöffnet und Timing

Leer – Benutzerprogrammierung erforderlich

Code = 0, Warnung deaktiviert

Code 1 = 1, vorübergehender Kontakt ohne Warnung

Code 2 = 0, Sofort, keine Verzögerung

Der DAP-Code 2 8 2 8 und der Aktualisierungscode 9 9 9 9 sind im Betriebssystem fest programmiert. Sie

können nicht geändert werden.

13. MASTERCODE – Speicherstelle 01

SPEICHERSTELLE

(1) (2) (3)

(1) SPEICHERSTELLE

• Geben Sie Speicherstelle 01

(2) MASTERCODE

• Der Mastercode ist der Berechtigungscode für die Einstellung des Systems auf Programmiermodus. Es ist KEIN

Benutzercode, der die Ausgangsrelais steuert.

• Der Mastercode kann 4- bis 8-stellig sein.

• Wenn ein neuer Mastercode eingegeben und bestätigt wird, wird der alte Mastercode ersetzt.

• Der Mastercode ist auch der Verbindungscode zwischen der Tastatur und dem optionalen Decoder im geteilt

decodierten Betrieb.

(3) VALIDIERUNG

• Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe.

Beispiel:

Mastercode „2 2 3 3“ einstellen – 01 2233 #

→

MASTERCODE

4- bis 8-stellig

→

VALIDIERUNG

14. SUPER-BENUTZERCODE – Speicherstelle 02

Der Super-Benutzercode hat ZWEI Funktionen. Er kann die drei Ausgänge schalten und die Beschränkung für diese Ausgänge aktivieren/deaktivieren.

SPEICHERSTELLE

(1) (2) (3)

SUPER-BENUTZERCODE

→

4- bis 8-stellig

→

VALIDIERUNG

(1) SPEICHERSTELLE

• Geben Sie Speicherstelle 02

(2) SUPER-BENUTZERCODE

• Der Super-Benutzercode kann 4- bis 8-stellig sein.

• Wenn ein neuer Super-Benutzercode eingegeben und bestätigt wird, wird der alte ersetzt.

(3) VALIDIERUNG

• Drücken Sie #, um die Codeeingabe zu bestätigen.

Beispiel:

• Stellen Sie den Super-Benutzercode „2 5 8 0“ ein – 02 2580 #

• Super-Benutzercode löschen: Geben Sie die Nummer der Speicherstelle und # ein. A – 02 #

BETRIEB UND FUNKTIONEN DES SUPER-BENUTZERCODES

1) Ausgang 1, 2, und 3 bedienen

• Die Funktionsweise des Super-Benutzercodes ist wie die eines normalen Benutzercodes. Geben Sie dazu den Code mit einer bestimmten Ausgangsnummer für den gewünschten Ausgang ein. Der Super-Benutzercode kann auch dazu verwendet werden, einen laufenden Ausgangs-Timer sofort zurückzusetzen.

SUPER-BENUTZERCODE

# 1

# 2

– Ausgang 1 wird aktiviert oder zurückgesetzt

– Ausgang 2 wird aktiviert oder zurückgesetzt

SUPER-BENUTZERCODE

Optionale Funktionen gesteuert durch Super-Benutzercode für Ausgang 1

• Neben der Ansteuerung der drei Ausgänge 1, 2 und 3 kann der Super-Benutzercode auch zur Ansteuerung der optionalen Funktionen Ausgang 1 für den Benutzerkomfort oder die Erhöhung der Sicherheit verwendet werden.

• Super-Benutzercode und Ausgangstaster sind von allen Beschränkungen und Sperrfunktionen des Systems ausgeschlossen; sie gelten für das Öffnen der Tür aus Sicherheitsgründen zu jeder Zeit.

# 3

– Ausgang 3 wird aktiviert oder zurückgesetzt

2) Übersteuern des Türschlosses gesteuert durch Ausgang 1 (Tür entriegelt halten)

Ausgang 1 ist in der Regel für die Türschloss-Steuerung vorgesehen. In manchen Situationen kann es erforderlich sein, dass die Tür für einen bestimmten Zeitraum entriegelt werden muss, um ein Öffnen der Tür ohne Benutzercode oder EM-Karte für komfortablen Zugang/Ausgang zu ermöglichen. Diese Funktion startet/endet im Wechsel mit der nachfolgenden Codeeingabe.

SUPER-BENUTZERCODE

• Die Tür wird bei aktivierter Funktion entriegelt.

• Verge nicht, diese Funktion nach Verwendung aufzuheben, da die Tür entriegelt ist. Außerdem verweigert das System die optionalen Funktionen (3) und (4), während die Übersteuerungsfunktion in Kraft ist.

• Diese Funktion ist besonders für alle „ausfallsicheren elektrischen Schlösser“ geeignet.

• „Fehlersicheres elektrisches Schloss“ erfordert Strom, um den entriegelten Zustand aufrechtzuerhalten. Es nimmt ständig hohen Strom auf, während die Funktion in Kraft ist und kann ihm Schaden zufügen. Diese Funktion wird für das fehlersichere elektrische Schloss nicht empfohlen.

Während

die Funktionen, die auf den Türsensor (z.B. Magnetkontakt) und die Benutzercodes für Ausgang 1 angewiesen sind, vorübergehend unterbrochen, bis

der Türhaltefunktion erneut eingegeben wird.

# 7

SUPER-BENUTZERCODE

– Die Tür ist entriegelt, Start/Ende erfolgt im Wechsel

# 7 in Betrieb ist, um das Türschloss offen zu halten, werden

SUPER-BENUTZERCODE

# 7 zur Freigabe

Nachfolgend die vorübergehend ausgesetzten Funktionen:

• Automatische erneute Türverriegelung

• Warnung Tür gewaltsam geöffnet (Speicherstelle 80)

• Warnung Tür angelehnt (Speicherstelle 81)

• Türöffnungsalarm (Speicherstelle 91)

• 2- Tastaturen-Verriegelung

• Alle Benutzercodes einschließlich Super-Benutzercode für Ausgang 1

• Nötigungsausgang ausgelöst durch Nötigungscode für Ausgang 1

3) Unterbrechung der geplanten täglichen Beschränkung für Ausgang 1 (vorübergehende Deaktivierung der Beschränkung)

Die geplante Beschränkung kann programmiert und auf Ausgang 1 mit täglichen Start- und Endzeiten angewendet werden. Sie kann bei Bedarf vorübergehend unterbrochen werden, wie beispielsweise für Überstunden der Belegschaft, die in den Beschränkungszeitraum übergehen. Diese Funktion startet/endet im Wechsel mit der nachfolgenden Codeeingabe. Dies kann vor oder während dem Beschränkungszeitraum erfolgen.

SUPER-BENUTZERCODE

Die LED „BESCHRÄNKUNG“ (rot) leuchtet und gibt Blinksignale während der Unterbrechung.

Siehe Programming Speicherstellen 55 und 56 für weitere Informationen zur täglichen Beschränkung.

# 8

– Türschlossbetrieb wird fortgesetzt, Start / Stopp im Umschaltmodus

4) Beschränkung aller Benutzercodes und EM-Karten für Ausgang 1 (Zugangskontrolle manuell deaktivieren)

Um die Sicherheit der Zugangskontroll-Tastatur zu erhöhen, können Sie die Tastatur nach Büroschluss oder während das Haus von niemandem betreten wird, deaktivieren. Sobald Ausgang 1 (für Türschloss-Steuerung) beschränkt ist, werden alle Benutzercodes/Karten dafür ungültig und die Personen, die den Benutzercode oder die Karte halten, werden abgelehnt. Diese Funktion startet/endet im Wechsel mit der nachfolgenden Codeeingabe.

SUPER-BENUTZERCODE

# 9

– Beschränkter Türschlossbetrieb, Start/Ende im Wechsel

Die Tür ist während der Beschränkung von Ausgang 1 verriegelt und die LED „BESCHRÄNKUNG“ (rot)

leuchtet.

Die Beschränkung gilt nur für alle Benutzercodes und EM-Karten für Ausgang 1. Ausgang 2 und Ausgang

3 sind davon nicht betroffen.

15. ALLGEMEINE BENUTZERCODES FÜR AUSGANG 1, 2 und 3 – Speicherstellen 03, 04, und 05

Die allgemeinen Benutzercodes 1, 2 und 3 sind für den Betrieb der Ausgänge 1, 2 und 3 als Verbesserungscode vorbereitet. Die allgemeinen Benutzercodes MÜSSEN als „Karte + allgemeiner Code“ arbeiten, um die Ausgänge für eine erhöhte Sicherheit des Zugangskontrollsystems zu steuern. Siehe Medien 4 in Speicherstellen 10, 20 und 30 für weitere Informationen.

Der allgemeine Benutzercode allein kann die Ausgänge NICHT direkt ansteuern.

SPEICHERSTELLEN

03 - 05

(1) (2) (3)

(1) SPEICHERSTELLEN

03 – Speicherstelle speichert den allgemeinen Benutzercode für Ausgang 1 04 – Speicherstelle speichert den allgemeinen Benutzercode für Ausgang 2 05 – Speicherstelle speichert den allgemeinen Benutzercode für Ausgang 3

(2) ALLGEMEINE BENUTZERCODES

• Der allgemeine Benutzercode kann 4- bis 8-stellig sein.

• Wenn ein neuer allgemeiner Benutzercode eingegeben und bestätigt wird, wird der alte ersetzt.

(3) VALIDIERUNG

• Drücken Sie #, um die Codeeingabe zu bestätigen.

Beispiel:

• Allgemeinen Benutzercode „1 3 5 7“ für Ausgang 1 einstellen – 031357#

• Allgemeinen Benutzercode im Speicher löschen: Geben Sie die Nummer der Speicherstelle und # ein. – 03#

ALLGEMEINER BENUTZERCODE

→

4- bis 8-stellig

VALIDIERUNG

→

16. BENUTZERCODES / KARTEN FÜR AUSGANG 1, 2 und 3 – Speicherstellen 10, 20 und 30

Insgesamt sind 1.200 Benutzercodes/Karten zur Steuerung der drei Ausgänge verfügbar.

SPEICHERSTELLEN→MEDIEN→BENUTZER-ID

10-30 1-5 000-999

(1) (2) (3) (4) (5)

(1) SPEICHERSTELLEN (Benutzergruppen)

10 – Gruppe 1 – 1.000 Benutzercodes/Karten zur Steuerung von Ausgang 1 20 – Gruppe 2 – 100 Benutzercodes/Karten zur Steuerung von Ausgang 2 30 – Gruppe 3 – 100 Benutzercodes/Karten zur Steuerung von Ausgang 3

KARTE / BENUTZERCODE

→

Karte / Benutzercode Eingabe

VALIDIERUNG

→

(2) MEDIEN (Medienbetrieb) – siehe auch Seite 16 – 17 für weitere Informationen zu deren Sicherheitsstufe

1 – Nur Karten – 125 kHz Transponder-EM-Karte 2 – Nur Benutzercodes – 4- bis 8-stellig 3 – Karten + sekundäre(r) Benutzercode(s) – siehe Hinweis (a) 4 – Karten + allgemeiner Benutzercode – siehe Hinweis (b) 5 – Karten / Benutzercodes von der gewählten Benutzer-ID löschen – siehe Hinweis (c)

0999 – Gruppe löschen. Alle Benutzercodes und Karten der gewählten Benutzergruppen-Speicherstelle

löschen. Die Löschung dauert einige Sekunden bis zu einer Minute.

(3) BENUTZER-ID (IDs der Benutzercodes und Karten)

000 – 999 – 1.000 Benutzer-IDs für die Benutzercodes und Karten in Benutzergruppe 1 (Ausgang 1)

001 – 100 – 100 Benutzer-IDs für die Benutzercodes und Karten in Benutzergruppe 2 (Ausgang 2)

001 – 100 – 100 Benutzer-IDs für die Benutzercodes und Karten in Benutzergruppe 3 (Ausgang 3)

(4) KARTE / BENUTZERCODE Lesen Sie die EM-Karte oder geben Sie den Benutzercode in jede zugeordnete Benutzer-ID ein. (5) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe.

Der sekundäre Benutzercode ist ein Benutzercode, der nach einer Karte in die Programmierung eingefügt

wird. Es kann ein eigener Benutzercode für jede Benutzerkarte oder ein Code sein, der für eine Gruppe von Benutzerkarten als Gruppen-Benutzercode wiederholt verwendet wird (z.B. für eine Gruppe von Mitarbeitern, die in der gleichen Abteilung tätig ist).

Die allgemeinen Benutzercodes für Ausgang 1, 2 und 3 wurden zuerst an den Speicherstellen 03, 04 bzw.

Das Löschen eines Benutzercodes oder einer Karte (falls die Karte verloren gegangen ist) kann durch

05 programmiert. Es ist nicht notwendig, den Code in der Programmierung hier erneut einzugeben und er folgt der Karte automatisch nach dem Einlesen.

Eingabe der ID-Nummer erfolgen. Zum Löschen einer vorhandenen Karte lesen Sie die Karte einmal aus und bestätigen Sie. Es wird keine ID-Nummer benötigt. Die Karte beinhaltet die Kombinationen aus (1) nur Karte, (2) Karte + sekundärer Benutzercode und (3) Karte + allgemeiner Benutzercode.

BEISPIELE – PROGRAMMIERUNG UND BETRIEB

Beispiel 1 – Nur EM-Karte:

Programmierung:

10 1 001

(a) (b) (c) (d) (e)

(a) Die Karte ist für den Betrieb von Ausgang 1 programmiert. (b) Das Betriebsmedium ist nur die EM-Karte. (c) Nehmen Sie die ID-Nummer 001 in Gruppe 1, um die Karte zu speichern, die eine der IDs von 000 – 999 ist. (d) Halten Sie die Karte vor das Lesegeräts, ein Signalton bestätigt die Auslesung. (e) Drücken Sie #, um die „Karte“ zu speichern; zwei Signaltöne bestätigen eine gültige Eingabe.

Karte lesen

Betrieb: (während das System wieder im Betriebsmodus ist)

Karte lesen

(a)

(a) Lesen Sie die EM-Karte. Zwei Signaltöne bestätigen, dass die Karte gelesen wurde und Ausgang 1 wird aktiviert

Beispiel 2 – Nur privater Benutzercode:

Programmierung:

20 2 001 1234 #

(a) (b) (c) (d) (e)

(a) Der private Benutzercode ist für den Betrieb von Ausgang 2 programmiert. (b) Das Betriebsmedium ist nur der private Benutzercode. (c) Nehmen Sie die ID-Nummer 001 in Gruppe 2, um den privaten Benutzercode zu speichern, der eine der IDs in

001 – 100 ist. (d) Geben Sie den privaten Benutzercode „1 2 3 4“ im Speicherort ein. (e) Drücken Sie #, um den „privaten Benutzercode“ zu speichern; zwei Signaltöne bestätigen eine gültige

Eingabe.

Betrieb: (während das System wieder im Betriebsmodus ist)

1234 #

(a) (b)

(a) Geben Sie den privaten Benutzercode „1 2 3 4“ ein. (b) Bestätigen Sie mit der #-Taste. Ausgang 2 wird aktiviert

Beispiel 3 – EM-Karte + sekundärer Benutzercode:

Programmierung:

10 3 002

(a) (b) (c) (d) (e) (f)

(a) Die Karte ist für den Betrieb von Ausgang 1 programmiert. (b) Das Betriebsmedium ist die EM-Karte + der sekundäre Benutzercode. (c) Nehmen Sie die ID-Nummer 002 in Gruppe 1, um die Karte und den Code zu speichern, welche eine der IDs in

000 – 999 ist. (d) Halten Sie die Karte vor das Lesegeräts. Ein Signalton bestätigt die Auslesung (e) Geben Sie den sekundären Benutzercode „2 4 6 8 0“ nach dem Lesen der Karte ein. (f) Drücken Sie #, um „Karte + sekundären Benutzercode“ zu speichern; zwei Signaltöne bestätigen eine gültige

Eingabe.

Karte lesen

24680 #

Betrieb: (während das System wieder im Betriebsmodus ist)

Karte lesen

(a) (b) (c)

(a) Lesen Sie die EM-Karte. Zwei Signaltöne bestätigen das Auslesen und es wird eine Wartezeit von 30 Sekunden

für die Eingabe des Benutzercodes angegeben. Die gelbe LED leuchtet weiter mit Blinksignalen (b) Geben Sie den sekundären Benutzercode „2 4 6 8 0“ ein. (c) Bestätigen Sie mit der #-Taste. Ausgang 1 wird aktiviert

24680 #

Beispiel 4 – EM-Karte + allgemeiner Benutzercode:

Programmierung:

10 4 003

(a) (b) (c) (d) (e)

(a) Die Karte ist für den Betrieb von Ausgang 1 programmiert. (b) Das Betriebsmedium ist „EM-Karte + allgemeiner Benutzercode“. (c) Nehmen Sie die ID-Nummer 003 in Gruppe 1, um die Karte zu speichern, die eine der IDs von 000 – 999 ist. (d) Lesen Sie die EM-Karte. Ein Signalton bestätigt die Auslesung. (Es muss kein allgemeiner Benutzercode

eingegeben werden, aber es MUSS ein allgemeiner Benutzercode vorhanden sein, der bereits in Speicherstelle

03 (oder 04, 05 für O/P 2, O/P 3) erfasst ist. (e) Drücken Sie #, um die „Karte“ zu speichern. Zwei Signaltöne bestätigen die gültige Eingabe

Betrieb: (während das System wieder im Betriebsmodus ist)

Karte lesen

(a) (b) (c)

(a) Lesen Sie die EM-Karte. Zwei Signaltöne bestätigen das Auslesen und es wird eine Wartezeit von 30 Sekunden für die

Eingabe des allgemeinen Benutzercodes angegeben. Die gelbe LED leuchtet weiter mit Blinksignalen (b) Geben Sie den allgemeinen Benutzercode „1 3 5 7“ ein (die im vorherigen Beispiel unter „Speicherstelle 0 3“ für

Ausgang 1 programmierte Nummer). (c) Bestätigen Sie mit der #-Taste. Ausgang 1 wird aktiviert

Allgemeiner Benutzercode

Beispiel 5 – Benutzercode und/oder EM-Karte löschen (für O/P 1, 2 oder 3):

Benutzercode oder verlorene EM-Karte löschen

10 5

(a) (b) (c) (d)

(a) Geben Sie die Benutzergruppe ein, zu der die Benutzer-ID gehört. „10“ für Gruppe 1, „20“ für Gruppe 2 und „30“

für Gruppe 3 (b) Geben Sie „5“ ein, d.h. den Befehlscode zum Löschen. (c) Geben Sie die Benutzer-ID ein, die den Benutzercode, die verlorene EM-Karte oder EM-Karte + Benutzercode

gespeichert hat. (d) Drücken Sie die Taste #. Zwei Signaltöne bestätigen die gültige Eingabe und der Code und/oder die Karte in dieser

Benutzer-ID wird gelöscht

Benutzer-ID

EM-Karte löschen

10 5

(a) (b) (c) (d)

(a) Geben Sie die Benutzergruppe ein, zu der die EM-Karte gehört. „1 0“ für Gruppe 1, „2 0“ für Gruppe 2 und „3 0“

für Gruppe 3. (b) Geben Sie „5“ ein, d.h. den Befehlscode zum Löschen. (c) Lesen Sie die EM-Karte. Ein Signalton bestätigt das Auslesen. Das Lesen nur der Karte löscht auch eine Karte mit

dem Allgemeinen Benutzercode oder dem sekundären Benutzercode (d) Drücken Sie die Taste #. Zwei Signaltöne bestätigen die gültige Eingabe. Die EM-Karte in dieser Benutzer-ID ist

gelöscht. Die Eingabe der Benutzer-ID ist nicht erforderlich.

Karte lesen

Beispiel 6 – Löschen einer gesamten Gruppe von Benutzern:

Eine gesamte Gruppe von Benutzern einschließlich der Codes und Karten kann mit dem folgenden Befehl gelöscht werden.

10 0999 #

(a) (b) (c)

(a) Die Benutzergruppe 1 - "10" wird zum Löschen gewählt. „20“ für Gruppe 2 und „30“ für Gruppe 3 (b) Geben Sie den Gruppenlöschbefehl 0 9 9 9 ein. (c) Bestätigen Sie die Löschung mit #. Alle Benutzercodes und Karten in Gruppe 1 werden gelöscht. Die Löschung

dauert je nach den gespeicherten Daten nur wenige Sekunden bis zu einer Minute.

Beispiel 7 – Nötigung bei der Verwendung einer EM-Karte melden:

Die Nötigungscodes sind primäre Benutzercodes im System. Im Betriebsmodus „EM-Karte + sekundärer Benutzercode“ oder „EM-Karte + allgemeiner Benutzercode“ kann der „sekundäre Benutzercode“ oder der „allgemeine

Benutzercode“ zum Aktivieren des spezischen Ausgangs und zum Melden eines Nötigungsalarmereignisses

verwendet werden. Programmierung ist nicht erforderlich. Das System hat diese Funktion automatisch, während der Nötigungscode besteht.

Betrieb: (während sich das System im Betriebsmodus bendet)

Karte lesen

(a) (b) (c)

(a) Lesen Sie die EM-Karte. Zwei Signaltöne bestätigen das Auslesen und es wird eine Wartezeit von 30 Sekunden

für die Eingabe des Nötigungscodes angegeben. Die gelbe LED leuchtet weiter mit Blinksignalen (b) Geben Sie einen der Nötigungscodes für den jeweiligen Ausgang ein (der in "Speicherstelle 41, 42 oder 43" für

Ausgang 1, 2 und 3 programmierte Code).

(c)Bestätigen Sie mit der#-Taste.DerspezischeAusgangwirdnormalaktiviertundderNötigungsausgang wird

ebenfalls aktiviert, um ein Nötigungsereignis an ein Alarmsystem zu melden.

Das Nötigungsereignis kann nicht gemeldet werden, wenn der Betriebsmodus nur EM-Karte ist. Für die

Meldung eines Nötigungsereignisses ist es erforderlich, den Nötigungscode direkt anstelle der EM-Karte einzulesen.

Nötigungscode

17. BESUCHERCODES (NUR FÜR AUSGANG 1) – Speicherstelle 40

Die Besuchercodes sind vorübergehende Benutzercodes für Ausgang 1 (vor allem für Türöffner in der Zugangskontrolle). Sie können als „Einmalcodes“ oder „Codes mit zeitlicher Begrenzung“ programmiert werden. Die Besuchercodes werden nach der Nutzung automatisch gelöscht, wenn es sich um Einmalcodes handelt oder wenn die zulässige Zeit abgelaufen ist.

SPEICHERSTELLE→BESUCHER-ID→GÜLTIGKEITSZEITRAUM→BESUCHERCODE→VALIDIERUNG

40 01-50 00 oder 01- 99

(1) (2) (3) (4) (5)

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 40

(2) BESUCHER-ID

4- bis 8-STELLIG

01 - 50 --- 50 Besucher-IDs für die 50 Besuchercodes. Dies sind zweistellige Zahlen

0999 --- Alle Besuchercodes in Speicherstelle 40 löschen. Siehe nachstehendes Programmierbeispiel für

Details.

(3) GÜLTIGKEITSZEITRAUM Die Codes in diesem Feld MÜSSEN zweistellig sein und stehen für die Betriebszeit.

00 --- Einmalcode

Ein Einmalcode hat keine Zeitbegrenzung, kann aber nur für EINMAL verwendet werden. Er wird vom System nach Gebrauch automatisch gelöscht.

01 – 99 --- Zeitbegrenzung in Stunde(n)

Besuchercodes können mit der gültigen Zeitbegrenzung von 1 Stunde bis 99 Stunden mit einer zweistelligen Zahl von 01 bis 99 eingestellt werden. Besuchercodes werden vom System beim Erreichen des Zeitlimits gelöscht.

(4) BESUCHERCODES

• Besuchercodes können zur Codeeingabe im manuellen Modus 4- bis 8-stellig sein.

• Besuchercodes MÜSSEN die gleiche Länge wie der Mastercode für die Codeeingabe im Automatikmodus haben.

• Besuchercodes können den Nötigungsausgang nicht zurücksetzen.

• Wenn ein neuer Besuchercode in das gleiche Code-Feld gestellt wird, wird der alte Code ersetzt.

Alle Besuchercodes werden nach dem Ausschalten gelöscht, um eine Verlängerung/Verkürzung

der gültigen Zeitspanne zu verhindern.

(5) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe.

PROGRAMMIERBEISPIELE:

Beispiel 1: „Einmal-Besuchercode“ mit der Nummer „1 2 6 8“ für Ausgang 1 einstellen

40 01 00 1268 #

(a) (b) (c) (d) (e)

(a) Besuchercode-Programmierung, (b) Besucher-ID, (c) Einmalcode, (d) Besuchercode, (e) Zugangsbestätigung Beispiel 2: „Besuchercode“ mit der Nummer „1 3 7 8“, der für drei Stunden gültig ist, einstellen

40 02 03 1378 #

(a) (b) (c) (d) (e)

(a) Besuchercode-Programmierung, (b) Besucher-ID, (c) Gültigkeit für 3 Stunden, (d) Besuchercode, (e) Zugangsbestätigung

Beispiel 3: „Besuchercode“ für Besucher-ID 02 im Speicher löschen

40 02 #

(a) (b) (c)

(a) Besuchercode-Programmierung, (b) Besucher-ID, (c) Löschbestätigung

Beispiel 4: Alle „Besuchercodes“ in Speicherstelle 40 löschen

40 0999 #

(a) (b) (c)

(a) Besuchercode-Speicherstelle, (b) Löschbefehl-Code, (c) Bestätigung, dass alle Besuchercodes gelöscht sind

18. NÖTIGUNGSCODES (FÜR AUSGÄNGE 1, 2 und 3) – Speicherstellen 41, 42 und 43

Nötigungscodes sind für jene wichtigen Personen für den Fall einer NÖTIGUNG vorgesehen, während die Zugangskontroll-Tastatur bedient wird. Der Nötigungscode arbeitet wie ein normaler Benutzercode für Ausgang 1, 2 oder 3 und aktiviert gleichzeitig den Nötigungsausgang ohne jegliche Anzeigen. Der Benutzer kann damit einen Notfall melden und stillschweigend um Hilfe bitten, wenn er gezwungen ist, die Tastatur zu bedienen, wenn der Nötigungsausgang mit einem Sicherheitssystem (beispielsweise einem automatischen Wählgerät) verbunden ist.

Nötigungscodes sind immer gültig. Sie unterliegen keiner Beschränkung oder Sperrfunktion im System.

SPEICHERSTELLEN

41-43 01-50

(1) (2) (3) (4)

(1) SPEICHERSTELLEN

41 – Nötigungscodes für Ausgang 1

42 – Nötigungscodes für Ausgang 2

43 – Nötigungscodes für Ausgang 3

CODE-ID

→

NÖTIGUNGSCODE

→

4- bis 8-STELLIG

VALIDIERUNG

→

(2) NÖTIGUNGSCODE-IDs

01 – 50 50 Nötigungscode-IDs für Ausgang 1

01 – 10 10 Nötigungscode-IDs für Ausgang 2

01 – 10 10 Nötigungscode-IDs für Ausgang 3

0999 = Alle Nötigungscodes der gewählten Speicherstellen-Gruppe löschen.

Siehe nachstehendes Programmierbeispiel für Details.

(3) NÖTIGUNGSCODES

Es können 50, 10 und 10 Nötigungscodes für Ausgang 1, 2 und 3 programmiert werden. Sie werden in ihrem zweistelligen Code-ID-Feld gespeichert. Wenn ein neuer Code in das gleiche Code-ID-Feld eingegeben wird, wird der alte Code ersetzt.

• Die Nötigungscodes sind für die Codeeingabe im manuellen Modus 4- bis 8-stellig.

• Die Nötigungscodes MÜSSEN die gleiche Länge wie der Mastercode für die Codeeingabe im Automatikmodus haben.

• Stellen Sie stets einen Nötigungscode ein, der in einer Paniksituation leicht zu merken ist. Es wird lediglich eine abweichende Zahl vom täglich verwendeten Benutzercode empfohlen.

• Beispiel: Wenn der Benutzercode 1 3 6 9 ist, dann wäre beispielsweise 3 3 6 9 oder 1 3 6 0 eine gute Wahl für den Nötigungscode.

• Der Nötigungscode kann ebenfalls als Ersatz für den sekundären Benutzercode oder den allgemeinen

Benutzercode beim Lesen der Karte zur Nötigungsmeldung verwendet werden.

(4) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe.

PROGRAMMIERBEISPIELE:

Beispiel 1: „Nötigungscode“ mit der Nummer „3 3 6 9“ für Ausgang 1 einstellen

41 01 3369 #

(a) (b) (c) (d)

(a) Nötigungscode für Ausgang 1, (b) Nötigungscode-ID, (c) Nötigungscode, (e) Zugangsbestätigung

Beispiel 2: „Nötigungscode“ mit der Nummer „2 3 9 8 0“ für Ausgang 2 einstellen

42 01 23980 #

(a) (b) (c) (d)

(a) Nötigungscode für Ausgang 2, (b) Nötigungscode-ID, (c) Nötigungscode, (e) Zugangsbestätigung

Beispiel 3: Ausgang 1 „Nötigungscode“ von Nötigungscode-ID 01 im Speicher löschen

41 01 #

(a) (b) (c)

(a) Nötigungscode für Ausgang 1, (b) Nötigungscode-ID, (c) Löschbestätigung

Beispiel 4: Gesamte Gruppe von Nötigungscodes in Speicherstelle 41 löschen:

41 0999 #

(a) (b) (c)

(a) Gruppen-Speicherstelle 41, (b) Gruppen-Löschbefehl, (c) Bestätigung, dass alle Nötigungscodes in Speicherstelle

41 gelöscht sind.

ANWENDUNG UND FUNKTION VON NÖTIGUNGSCODES

Nötigungscodes haben bei der Eingabe zwei Funktionen. Sie aktivieren den Nötigungsausgang (für Nötigungsalarm)

und aktivieren gleichzeitig den spezischen Relaisausgang 1, 2 oder 3 wie ein normaler Benutzercode. Der

Nötigungscode aktiviert immer den Relaisausgang in seiner Gruppe, deaktiviert aber nicht den Nötigungsausgang.

NUR ein normaler Benutzercode oder eine Karte in einer beliebigen Benutzergruppe oder ein SuperBenutzercode kann den Nötigungsausgang zurücksetzen (deaktivieren).

Beispiel:

Nötigungscode 3 3 6 9 der Gruppe 1 (für Ausgang 1) zur Aktivierung der Nötigungsfunktion eingeben:

3369# ----- Der Nötigungsausgang aktiviert (schaltet gegen Masse (-)) und Ausgang 1 wird aktiviert.

Nötigungscode 3 3 6 9 in Gruppe 1 (für Ausgang 1) erneut eingeben:

3369# ----- Der Nötigungsausgang aktiviert weiter und es gibt keine Statusänderung (bleibt gegen Masse (-))

Normalen Benutzercode zur Rücksetzung der Nötigung eingeben (z.B.: 1369 ist ein Benutzercode für Ausgang 1):

1369# ----- Der Nötigungsausgang wird zurückgesetzt (zurück in AUS-Status), aktiviert jedoch nicht Ausgang 1.

Nötigung im EM-Kartenbetrieb melden

Die Nötigungscodes sind primäre Benutzercodes im System. Können im Modus „EM-Karte + sekundärer Benutzercode“ oder „EM-Karte + allgemeiner Benutzercode“ verwendet werden, um den „sekundären

Benutzercode“ oder den „allgemeinen Benutzercode“ zu ersetzen, um den spezischen Ausgang zu bedienen

und ein Nötigungsalarmereignis zu melden. Programmierung ist nicht erforderlich. Das System hat diese Funktion automatisch während des Nötigungscodes.

und Ausgang 1 aktiviert erneut.

Betrieb: Nehmen Sie Nötigungscode 3 3 6 9 in Gruppe 1 für Ausgang 1 als Beispiel

Karte lesen

(a) (b) (c)

a) Lesen Sie die EM-Karte. Zwei Signaltöne bestätigen das Auslesen und es wird eine Wartezeit von 30 Sekunden

für die Eingabe des Nötigungscodes angegeben. Die gelbe LED leuchtet weiter mit Blinksignalen

b) Geben Sie den Nötigungscode 3 3 6 9 für Ausgang 1 ein.

c) Bestätigen Sie mit der Taste #. Ausgang 1 wird normal aktiviert und der Nötigungsausgang aktiviert ebenfalls

den Nötigungsereignisbericht an ein Alarmsystem (sofern angeschlossen).

Ein Nötigungsereignis kann nicht mit einer EM-Karte allein übertragen werden. Der Benutzer kann den

Nötigungscode nur direkt zum Öffnen der Tür und Übertragung des Nötigungsereignisses in einem Notfall verwenden

3369 #

19. AUSGANGSMODUS UND TIMING FÜR AUSGANG 1,

2 UND 3 - Speicherstellen 51, 52 und 53

Die drei Relaisausgänge sind für Start-/Stopp- oder Timing-Modus programmierbar. Neben der Tür-Zugangskontrolle und der Steuerung der Scharf- und Unscharfschaltung bei Alarm, sind sie auch Universal-Timer für automatischen

Betrieb in der Industrie, mit ihrem für 99.999 Sekunden (über 24 Stunden) programmierbaren Timer.

SPEICHERSTELLEN

51-53 0 oder 1- 99999 #

(1) (2) (3)

(1) SPEICHERSTELLEN

51 – Speicherstelle für Ausgang 1

52 – Speicherstelle für Ausgang 2

53 – Speicherstelle für Ausgang 3

(2) AUSGANGSMODUS und ZEIT

0 – Start/Stoppmodus (Umschaltmodus)

0 stellt den Ausgang auf Start-/Stoppmodus ein. Der Ausgang startet, wenn ein Benutzercode und/oder eine Karte eingegeben/gelesen wird; der Ausgang stoppt, wenn ein Benutzercode und/oder eine Karte erneut eingegeben/ gelesen wird.

1 – 99999 – Sekunden vorübergehend --- (Standard – vorübergehend 5 Sekunden)

Der Ausgang kann im vorübergehenden Modus auf 1 Sekunde bis 99.999 Sekunden eingestellt werden. Der Ausgang stellt sich automatisch zurück, nachdem der Zeitraum abgelaufen ist.

(3) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe.

AUSGANGSMODUS und ZEIT

→

VALIDIERUNG

→

AUSGANGS-TIMER MIT SUPER-BENUTZERCODE ZURÜCKSETZEN

Der Ausgangs-Timer kann jederzeit manuell mit dem Super-Benutzercode ZURÜCKGESETZT WERDEN, der den gewünschten Ausgang vor Zeitablauf ansteuert.

Beispiel:

Ausgang 1 Timer zurücksetzen –

Ausgang 2 Timer zurücksetzen –

Ausgang 3 Timer zurücksetzen –

SUPER-BENUTZERCODE

#1 ------------- Ausgang 1 stoppt

#2 ------------- Ausgang 2 stoppt

#3 ------------- Ausgang 3 stoppt

20. SYSTEM-ECHTZEIT-UHR – Speicherstelle 55

Diese 24-Stunden-Echtzeit-Uhr liefert die tägliche Zeitbasis für das Starten und Beenden der Funktion Beschränkung an Relaisausgang 1 (vor allem für elektrischen Türöffner).

Bei nicht aktivierter täglicher Start-Ende-Beschränkung in Speicherstelle 56 ist keine Einstellung

der Echtzeit-Uhr erforderlich.

SPEICHERSTELLE

55 hh : mm #

(1)

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 55

(2) UHRZEIT

→

hh : mm – Uhrzeit in Stunden und Minuten. Die zulässige Zeitangabe ist 00:00 – 23:59

Die Zeiteinstellung erfolgt im 24-Stundenformat, mit den ersten zwei Sellen für Stunden und den letzten beiden

Sellen für Minuten. Die Zeit in Sekunden beginnt immer mit 0 0. (3) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die EInstellung und die Uhr startet im 24-Stundenformat ab der programmierten Uhrzeit.

Programmierbeispiele:

a) Uhrzeit als „10:30“ auf der Tastatur einstellen ---- 55 1030 #

b) Uhrzeit als „18:45“ auf der Tastatur einstellen ------ 55 1845 #

UHRZEIT

STUNDEN MINUTEN

(2)

VALIDIERUNG

→

(3)

Die Echtzeit-Uhr stoppt bei Netzausfall, wodurch die Echtzeitbeschränkung ihre Zeitbasis verliert. Es ist

notwendig, die Echtzeit-Uhr des Systems neu zu programmieren, es sei denn, die Tastatur ist mit USV abgesichert.

Die Tastatur gibt 3 schelle Warn-Signaltöne/5 Sekunden kontinuierlich nach Netzausfall ab, bis die

Kein „Warnton nach Netzausfall“ wird ausgegeben, wenn Speicherstelle 56 nicht mit Start-/Endzeiten

Wir empfehlen, die Uhr alle 3 – 6 Monate zu programmieren, um die Genauigkeit zu gewährleisten; oder

Echtzeit-Uhr neu programmiert ist.

programmiert ist.

wenn eine Zeitabweichung festgestellt wird.

21. START- und ENDZEITEN FÜR TÄGLICHE

BESCHRÄNKUNG VON AUSGANG 1 – Speicherstelle 56

Bei der Einstellung mit Start- und Endzeiten auf der Tastatur wird die Echtzeitbeschränkung für Ausgang 1 täglich wiederverwendet, bis die Zeiteinstellungen gelöscht werden.

Diese Funktion haben Sie mit der Echtzeit-Uhr. Die Einstellung der Echtzeit an der Speicherstelle

55 ist zwingend erforderlich.

Aus Sicherheitsgründen ist der Ausgangstaster immer gültig. Das Türschloss (gesteuert durch Ausgang 1) kann damit jederzeit während der Beschränkung geöffnet werden.

SPEICHERSTELLE

56 hh : mm hh : mm #

(1)

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 56

(2) STARTZEIT

hh : mm – Stellen Sie die Startzeit der Echtzeitbeschränkung in Stunden und Minuten ein. Die zulässige

Zeitangabe ist 00:00 – 23:59

Die Startzeit wird im 24-Stundenformat eingestellt, mit den ersten zwei Stellen für Stunden und den letzten beiden

Stellen für Minuten. Die Zeit in Sekunden beginnt immer mit 0 0. (3) ENDZEIT

hh : mm – Stellen Sie die Endzeit der Echtzeitbeschränkung in Stunden und Minuten ein. Die zulässige

Zeitangabe ist 00:00 – 23:59

Die Endzeit wird im 24-Stundenformat eingestellt, mit den ersten zwei Stellen für Stunden und den letzten beiden

Stellen für Minuten. Die Zeit in Sekunden beginnt immer mit 0 0. (4) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Einstellung.

→

STARTZEIT

STUNDEN MINUTEN

(2)

→

ENDZEIT

STUNDEN MINUTEN

(3)

VALIDIERUNG

→

(4)

Programmier- und Betriebsbeispiele: Start- und Endzeit für den Echtzeitbeschränkungszeitraum einstellen

a) Stellen Sie den Beschränkungszeitraum von 12:30 (heute) – 13:30 (gleicher Tag) als Mittagspause ein:

56 1230 1330 #

b) Stellen Sie den Beschränkungszeitraum von 18:30 (heute) – 8:15 (nächster Tag) als Büroschluss ein:

56 1830 0815 #

• Die Start- und Endzeiten sind im 24-Stundenformat. Dies sind 4-stellige Zahlen von 00:00 bis 23:59.

• Bei Eingabe der beiden Werte von klein (Start) zu groß (Ende) für den Zeitraum der Beschränkung, beginnt und endet die Beschränkung am gleichen Tag. Siehe Beispiel (a).

• Bei Eingabe der beiden Werte von groß (Start) zu klein (Ende) für den Zeitraum der Beschränkung, beginnt die Beschränkung heute und endet am nächsten Tag. Siehe Beispiel (b).

• Die Tastatur akzeptiert keine „Start-„ und „Endzeiten“ mit dem gleichen Wert. Die beiden Werte müssen unterschiedlich sein.

Beschränkungsfunktion löschen

Zeiteinstellung zur Beendigung der Beschränkungsfunktion löschen:

56 #

Echtzeitbeschränkung manuell unterbrechen

Die Echtzeitbeschränkung kann bei Bedarf vorübergehend unterbrochen werden, zum Beispiel für Überstunden des Personals im Büro. Die Beschränkung kann manuell mit Super-Benutzercode vor oder während der Beschränkungszeit

unterbrochenwerden.DieUnterbrechungistumschaltbarundhatkeinenEinussaufdenEchtzeit-Zeitraum.

Super-Benutzercode

Die LED „BESCHRÄNKUNG“ (rot) blinkt während der Unterbrechung und leuchtet, wenn die Beschränkung

fortgesetzt wird.

Türschloss öffnen ist mit Super-Benutzercode jederzeit möglich

DerSuper-BenutzercodeistauchimBeschränkungszeitraumjederzeitgültig.DieseFunktionhatkeinenEinussauf

den Echtzeit-Zeitraum.

Super-Benutzercode

# 8 ---- Beschränkung unterbrochen [Beschränkungs-LED (rot) blinkt]

# 8 ---- Beschränkung fortgesetzt [Beschränkungs-LED (rot) leuchtet]

# 1 ---- Die Tür is offen

22. PERSÖNLICHE SICHERHEIT UND SYSTEMSPERRE

– Speicherstelle 60

SPEICHERSTELLE

(1) (2) (3)

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 60

SPERROPTIONEN

→

1- bis 2-stellig

VALIDIERUNG

→

(2) SPERROPTIONEN

Die Optionen werden durch die folgenden Zahlen dargestellt. Sie sind nachstehend beschrieben:

1 – Nach 10 Fehleingaben mit Karte/Benutzercode sperrt die Tastatur für 60 Sekunden.

– (Standard)

2 --- Nach 10 aufeinanderfolgenden Karten-/Benutzercode-Fehlversuchen wird der Nötigungsausgang aktiviert, um

gegen Masse (-) zu schalten. Der Nötigungsausgang kann mit jedem Benutzercode oder jeder Karte in der Benutzergruppe 1 oder dem Super-Benutzercode freigegeben werden.

5 - 10 --- Auswahl von nach 5 bis 10 aufeinanderfolgenden Karten-/Benutzercode-Fehlversuchen sperrt die

Tastatur für 15 Minuten. Die Tastatur kann wie folgt zurückgesetzt werden, um die Sperre mit dem „Super-Benutzercode“ aufzuheben.

Beispiel: Sperre aufheben --

SUPER-BENUTZERCODE

00 --- Aufheben aller oben genannten Sperren.

(3) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe

23. BENUTZERCODE-ZUGANGSMODUS – Automatisch oder manuell – Speicherstelle 70

SPEICHERSTELLE

70 1 oder 2 #

(1) (2) (3)

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 70

(2) BENUTZERCODE-ZUGANGSMODI Zwei Modi, 1 und 2, sind für Benutzercode-Zugangsoptionen verfügbar. Die EM-Karte ist immer im automatischen

Zugangsmodus und ist von dieser Auswahl nicht betroffen.

ZUGANGSMODI

→

VALIDIERUNG

→

1 --- Automatischer Zugangsmodus

Der automatische Zugangsmodus erfordert nach der Codeeingabe kein Drücken von # für die Code-Überprüfung. Im automatischen Zugangsmodus MÜSSEN die Benutzercodes auf die gleiche Länge wie der Mastercode eingestellt

werden (ist der Mastercode beispielsweise 5-stellig, dann müssen auch alle Benutzercodes 5-stellig sein. Alle anderen Benutzercodes, die nicht 5-stellig sind, werden ungültig). Wenn dieAnzahl der Stellen erreicht ist, überprüft das System den Benutzercode automatisch. Dies ist besonders für verkehrsintensive Zugangskontrollen geeignet.

2 --- Manueller Zugangsmodus – (Standard)

Der manuelle Zugangsmodus erfordert immer das Drücken von # nach dem Benutzercode für die CodeÜberprüfung. Die Benutzercodes können beliebig 4 – 8-stellig sein und müssen NICHT die gleiche Länge wie der Mastercode haben. Die manuelle Eingabe erhöht das Sicherheitsniveau bei Codeeingabeversuchen durch Unbefugte.

(3) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe

24. SIGNALTÖNE EIN- UND AUSSCHALTEN – Speicherstelle 71

SPEICHERSTELLE

71 1 oder 0 #

(1) (2) (3)

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 71

(2) FUNKTIONSMODI FÜR SIGNALTÖNE

Signaltöne kommen von der Tastatur, und umfassen die Töne der erfolgreichen Tasteneingabe (1 Signalton) und der erfolglosen Benutzercode/Karte-Eingabe (5 Signaltöne).

Die Warntöne und das Einschaltverzögerungssignal gehören nicht zu den Signaltönen und können nicht

ausgeschaltet werden.

FUNKTIONSMODI

→

VALIDIERUNG

→

1– Signalton EIN – (Standard)

Alle auf der Tastatur verfügbaren Signaltöne sind aktiviert. Dies sind die Antworttöne, die den Betriebszustand der Tastatur nach der Eingabe einer Karte bzw. eines Benutzercodes anzeigen.

0 – Signalton AUS

Alle Signaltöne sind deaktiviert. Dies ist besonders für Orte geeignet, die eine ruhige Umgebung benötigen.

(3) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe

25. AUSGANGSSIGNAL – Speicherstelle 72

SPEICHERSTELLE

72 0, 1 oder 2 #

(1) (2) (3)

FUNKTIONSMODI

→

VALIDIERUNG

→

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 72

(2) FUNKTIONSMODI FÜR AUSGANGSSIGNALE

Das Ausgangssignal gibt einen Benachrichtigungs-Signalton zum Betriebszustand der Ausgänge ab. Für die Auswahl stehen zwei Benachrichtigungsmodi zur Verfügung. Die Benachrichtigung ist ebenfalls AUS, wenn der Signalton in Speicherstelle 71 als AUS gewählt ist.

Im Multi-Station-Betrieb geht das Ausgangssignal nur an die Tastatur, die bedient wurde und nicht an alle

Tastaturen im System.

0 --- Keine Benachrichtigung

Das Ausgangssignal ist deaktiviert, das betrifft jedoch nicht die normalen Signaltöne.

1 --- 1 Sekunde lange Benachrichtigung -- (Standard)

1 Sekunde Ausgangssignal, wenn das Ausgangsrelais aktiviert wird. Es ist eingestellt, um die Person vor der Tür zu informieren, wenn das Schloss entriegelt wird und die Tür geöffnet werden kann. Besonders geeignet für ein Türschloss, das bei seiner Aktivierung keinen Ton abgibt, wie beispielsweise ein Magnetschloss.

2 --- 2 kurze Signaltöne zur Benachrichtigung

2 kurze Signaltöne werden zur Benachrichtigung ausgegeben, wenn das Ausgangsrelais aktiviert wird.

(3) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe

26. STATUS-LED BLINKSIGNALE EIN - UND AUSSCHALTEN IM Bereitschaftsmodus (STANDBY) – Speicherstelle 73

SPEICHERSTELLE

73 1 oder 0 #

(1) (2) (3)

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 73

(2) FUNKTIONSMODI FÜR STAND-BY-BLINKSIGNALE

EinigePersonen nden dasBlinksignalderStatus-LED(die gelbe LED)imStand-by-Betrieb,insbesonderein der

Nacht, ärgerlich. Das Stand-by-Blinken kann hier in den Einstellungen ein- und ausgeschaltet werden.

1 --- Stand-by-Blinken EIN -- (Standard)

Die Status-LED gibt immer Stand-by-Blinksignale ab. Sie gibt ebenfalls die Lichtanzeigen zum Betriebsstatus des Systems ab.

0 --- Stand-by-Blinken AUS

DasStand-by-Blinkenistausgeschaltet,hataberkeinenEinussaufdieSystemstatusanzeigen.

(3) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe

FUNKTIONSMODI

→

VALIDIERUNG

→

27. WARNUNG TÜR GEWALTSAM GEÖFFNET und ZEIT – Speicherstelle 80

SPEICHERSTELLE

80 0 oder 1 - 999 #

(1) (2) (3)

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 80

(2) FUNKTIONSMODI ZUR WARNUNG TÜR GEWALTSAM GEÖFFNET

Die Warnung Tür gewaltsam geöffnet arbeitet mit einem Türpositionssensor (gewöhnlich ein Magnetkontakt). Sobald ein Wert für die Zeitmessung in das Feld Funktionsmodus eingegeben wurde, ist der Warnungsmodus aktiviert.

0 --- Warnung Tür gewaltsam geöffnet AUS – (Standard)

1 - 999 --- Warnung Tür gewaltsam geöffnet & Alarm aktiviert & Timing

Der Wert für die Zeitmessung für die Warnung kann 1 – 999 Sekunden betragen. Die Tastatur generiert das Warnton Tür gewaltsam geöffnet und aktiviert den Alarmausgang (Anschluss 13) sofort, wenn die Tür ohne gültigen Benutzercode/Karte oder Drücken des Ausgangstasters geöffnet wird. Die Signaltöne und der Alarm dauern so lange, wie die im Timer eingestellte Zeit und sie können jederzeit mit einem Benutzercode bzw. einer Karte in Gruppe 1 vor Ablauf der Zeit beendet werden.

Verhalten der Warnung Tür gewaltsam geöffnet:

• Die Tür wurde gewaltsam geöffnet (ohne Code/Karte oder Ausgangstaster) – Warnung und Alarm

• Die Tür wurde mit Code/Karte geöffnet – Keine Warnung oder Alarm

• Die Tür wurde mit dem Ausgangstaster geöffnet – Keine Warnung oder Alarm

(3) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe

→

FUNKTIONSMODI

VALIDIERUNG

→

28. WARNUNG TÜR ANGELEHNT und VERZÖGERUNGSZEIT – Speicherstelle 81

SPEICHERSTELLE

81 0 oder 1 - 999 #

(1) (2) (3)

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 81

FUNKTIONSMODI

→

VALIDIERUNG

→

(2) FUNKTIONSMODI FÜR WARNUNG TÜR ANGELEHNT

Wenn jemand die Tür geöffnet und länger als die zulässige Verzögerungszeit offen gelassen hat, erzeugt die Tastatur die Warnung Tür angelehnt, bis die Tür wieder geschlossen ist. Es gibt nur Warntöne von der Tastatur, aber der Alarmausgang wird nicht aktiviert. Diese Funktion arbeitet mit einem Türpositionssensor, der auf der Tür montiert ist.

0 – Warnung Tür angelehnt AUS – (Standard)

1 - 999 --- Warnung Tür angelehnt EIN & Verzögerungszeit

Die Verzögerungszeit kann 1 – 999 Sekunden betragen. Dies ist die zulässige Zeit für das Öffnen der Tür ohne den Start der Warnung.

(3) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe

29. INTELLIGENTER AUSGANGSTASTER – EINZIGARTIGE FUNKTION DER TASTATUR

a) EINLEITUNG

Die meisten Tastaturen für die Zugangskontrolle sind nur zur Kontrolle des „Zugangs“ von außen gedacht. Dies ist für die heutigen Zugangskontrollsysteme nicht ausreichend. Tatsächlich ist die Kontrolle des „Ausgangs“ auch in einigen öffentlichen Bereichen, die aus Sicherheitsgründen keine Schlösser oder Ziffernblocks zum Verhindern des „Ausgangs“ verwenden dürfen, sehr wichtig. Krankenhäuser, Kindergärten, Seniorenheime, Supermärkte,

Notausgängeusw.sind nureinigeBeispiele.Wachpersonal,LehrerundLadenbesitzer sind stets verpichtet, ein

wachsames Auge auf die Menschen zu haben, um unbeaufsichtigtes Verlassen, Ladendiebstahl und unbefugtes Benutzen der Notausgänge zu verhindern.

Der intelligente Ausgangstaster kann so programmiert werden, dass er etwas unternimmt, um die Aufmerksamkeit der diensthabenden Person auf sich zu lenken, bevor die Tür geöffnet wird. Die Taste bietet programmierbare Ausgangsverzögerung, Verzögerung mit Warnung, Haltetaste für Verzögerung, kurzen Tastendruck mit Warnung für die Verzögerung und er löst selbst Alarm aus, wenn eine überwachte Tür geöffnet wird.

Speicherstellen 90 und 91 sind die Stellen, an denen die gewünschten Funktionen für den Ausgangstaster eingestellt werden können.

DiefürdenAusgangstasterprogrammiertenFunktionenhabenkeinenEinußaufdennormalenBetriebderTastatur.

Die Bedienung der Tastatur mit Code oder Karte hat immer oberste Priorität, um dem Ausgangsrelais 1 für den Türöffner sofortiges Handeln zu ermöglichen.

Es ist NICHT erforderlich, den Ausgangstaster mit der Sonderfunktion im Normalbetrieb zu programmieren. Belassen Sie ihn einfach auf seinen Standardwerten.

b) WO UND WARUM DER „AUSGANG“ AUFMERKSAMKEIT BENÖTIGT

Beispiele für einige Bereiche, die möglicherweise einen intelligenten Ausgangstaster benötigen:

Krankenhaus:

Einige der Patienten dürfen die Station ohne ärztliche Erlaubnis nicht verlassen. Ein Ausgangstaster mit

AusgangsverzögerungundWarntönenhilftderKrankenschwesteroderdemPeger,beimDrückendesAusgangstasters

auf die Tür aufmerksam zu werden. Die weitere Einstellung des Ausgangstasters mit Haltekontaktverzögerung gibt einer kontrollierten Tür ein noch höheres Maß an Sicherheit.

Kindergarten:

Kleine Kinder sind immer aktiv. Einige von ihnen sind vielleicht bereit, ihre Spielwünsche zu erweitern. Aus Sicherheitsgründen müssen die Lehrkräfte sie alle im betreuten Bereich beaufsichtigen. Der alleinige Ausgang ohne Begleitung der Eltern oder des Lehrers ist für Kleinkinder eine Gefahr. Ein Ausgangstaster mit Verzögerung und Warntönen ist hilft zu verhindern, dass die Kinder versuchen, auszugehen, ohne die Aufmerksamkeit des Lehrers auf sich zu lenken.

Seniorenheim:

Ältere Menschen brauchen ständige Zuwendung und Fürsorge. Einige ältere Menschen haben ein schlechtes Erinnerungsvermögen. Sie verlaufen sich möglicherweise, wenn sie das Haus allein verlassen. Ein Ausgangstaster

mitVerzögerungundWarntonziehtleichtdieAufmerksamkeitdesPegersaufsich,bevordieTürgeöffnetwird.

Supermarkt:

In den meisten der Supermärkten sind nur wenige Verkäufer im Einsatz. Das sind in der Regel die Kassierer(innen).

Ladendiebstahlkannleichtvorkommen,währendderLadenbesitzereißigmitseinenKundenanderKassebeschäftigtist.

Ein Haltekontakt-Ausgangstaster mit Verzögerung und Warntönen kann dazu beitragen, einen Großteil der Ladendiebstähle zu verhindern. Der Dieb weiß, dass er die Aufmerksamkeit des Personals erregt, bevor die Tür geöffnet wird.

Hohes Verkehrsaufkommen:

Für das Öffnen einer Tür nach außen nach dem Drücken des Ausgangstasters kann eine kurze Pufferzeit erforderlich sein, wenn die Ausgänge in eine stark frequentierte Passage geöffnet werden. Ein Ausgangstaster mit kurzer Verzögerung und Warntönen macht den Benutzer auf vorübergehende Personen aufmerksam, um zu verhindern, dass sie von einer nach außen öffnenden Tür verletzt werden.

Notausgang:

Der Notausgang ist für den täglichen Gebrauch nicht öffentlich zugänglich. Er ist nur für den Notfall gedacht. Er ist in der Regel geschlossen und wird von Schutzvorrichtungen überwacht. Der Ausgangstaster dieser Tastatur kann so programmiert werden, dass er eine Ausgangsverzögerung mit Warntönen bietet und selbst den Alarmausgang eine Alarmanlage auslösen lässt, wenn die Tür gewalsam geöffnet wird oder nach Ablauf der Ausgangsverzögerung geöffnet noch ist. Dies ist ein nützliches Werkzeug, um die Aufmerksamkeit der diensthabenden Person zu wecken.

Aktivieren Sie nicht die Ausgangsverzögerung, wenn die sofortige Türöffnung zum Verlassen das

Hauptaugenmerk ist.

Vergewissern Sie sich, dass die Ausgangsverzögerung die Sicherheit in Ihrem Bereich nicht gefährdet,

Die Standardeinstellung des Systems ist KEINE VERZÖGERUNG.

bevor Sie die Funktion in Speicherstelle 90 freischalten.

30. AUSGANGSVERZÖGERUNG, WARNUNG UND ALARM -- Speicherstelle 90

SPEICHERSTELLE

90 1 - 6 0 oder 1 - 99 #

(1) (2) (3) (4)

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 90

(2) KONFIGURATIONEN VON AUSGANGSWARNUNG UND ALARM

GebenSiedenWertein,umeineder6nachfolgendbeschriebenenKongurationenzuaktivieren:

KONFIGURATIONEN

→

VERZÖGERUNGSZEIT

→

VALIDIERUNG

→

1 --- vorübergehender Kontaktmodus ohne Warnung -- (Standard)

• Drücken Sie einmal die Taste. Während der Ausgangsverzögerung wird keine Warnung und kein Alarm ausgelöst.

• Diese Einstellung eignet sich besonders für ruhige Bereiche. Die Leute müssen auf die offene Tür warten, bis die

Verzögerungszeit abgelaufen ist.

2 --- vorübergehender Kontaktmodus mit Warnton

• Drücken Sie einmal die Taste. Das System gibt Warntöne während der Ausgangsverzögerung aus.

• Besonders für Orte geeignet, an denen die nötige Aufmerksamkeit erforderlich ist. Die Tastatur gibt Signaltöne ab

während die Leute auf das Öffnen der Tür warten.

3 --- vorübergehender Kontaktmodus mit Warnton & Alarm

• Drücken Sie einmal die Taste. Das System gibt Warntöne ab und aktiviert den Alarmausgang während der

Ausgangsverzögerung.

• Besonders für Türen geeignet, die nur für befugte Personen bestimmt sind. Die Tastatur gibt Signaltöne ab und löst

einen Alarm in einem Sicherheitssystem aus, während die Personen auf das Öffnen der Tür warten.

• Dies ist in der Regel ein „Notausgang“. Die Tür kann mit der Tastatur ohne Auslösung von Summer und

Alarmausgang geöffnet werden.

4 --- Kontakt halten-Modus ohne Warnung

• Halten Sie die Taste gedrückt. Während der Ausgangsverzögerung wird keine Warnung und kein Alarm ausgegeben.

• Besonders für ruhige Bereiche geeignet. Die Personen müssen die Taste gedrückt halten, bis die Verzögerungszeit

zum Öffnen der Tür erreicht ist.

5 --- Kontakt halten-Modus mit Warnton

• Halten Sie die Taste gedrückt. Das System gibt während der Ausgangsverzögerung Warntöne aus.

• Besonders für Orte geeignet, an denen die nötige Aufmerksamkeit erforderlich ist. Die Tastatur gibt Signaltöne ab,

während die Taste gedrückt gehalten wird, während die Personen auf das Öffnen der Tür warten.

6 – Haltekontaktmodus mit Warnton und Alarm

• Halten Sie die Taste gedrückt. Das System gibt Warntöne ab und aktiviert den Alarmausgang während der

Ausgangsverzögerung.

• Dies ist in der Regel ein „Notausgang“. Die Tür kann mit der Tastatur ohne Auslösung der Warnung und des Alarms

geöffnet werden.

(3) AUSGANGSVERZÖGERUNGSZEIT

0 --- Keine Verzögerung – (Standard)

Ausgang 1 wird sofort aktiviert (die Tür wird sofort freigegeben), wenn der Ausgangstaster gedrückt wird.

1 – 99 --- Ausgangsverzögerung Timing

Geben Sie eine Zahl von 1 – 99 in das Feld ein, um die Ausgangsverzögerung zu aktivieren. Die Zahl ist die Zeit in Sekunden, die mit dem Drücken des Ausgangstasters startet. Ausgang 1 wird aktiviert (die Tür wird entriegelt), wenn die Verzögerungszeit abgelaufen ist.

• Kurzer Kontakt – Die Ausgangsverzögerung startet, wenn der Ausgangstaster kurz gedrückt wird. Ausgang 1 wird

automatisch aktiviert (die Tür wird entriegelt), wenn die Verzögerungszeit abgelaufen ist.

• Haltekontakt – Der Benutzer MUSS den Ausgangstaster für den gesamten Zeitraum der Ausgangsverzögerung

gedrückt halten, bis Ausgang 1 aktiviert wurde. Wird der Ausgangstaster vor Ablauf der Ausgangsverzögerung losgelassen, wird der Timer gestoppt und zurückgesetzt.

Aus Sicherheitsgründen ist es notwendig, einen Aufkleber neben den Ausgangstaster zu kleben, der angibt, wie die Tür zu öffnen ist, wenn „Kontakt halten“ aktiviert ist.

Beispiel: Aufkleber für einen Ausgangstaster, der mit einem „Haltekontakt“ von 5 Sekunden programmier ist.

Halten Sie die Taste für 5 Sekunden gedrückt, bis die Tür geöffnet wird

• Die Ausgangsverzögerung hat keine Auswirkungen auf die Steuerung mit Benutzercodes/Karten für Ausgang 1.

Benutzercodes/Karten lösen immer eine SOFORTIGE Aktion aus.

(4) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe

PROGRAMMIERBEISPIELE:

Beispiel 1: Ausgangstaster auf kurzen Kontakt von 5 Sekunden mit Verzögerung und Warnton einstellen

90 2 5 #

(a) (b) (c) (d)

(a) Ausgangsprogrammierung, (b) kurzer Kontakt mit Warnung, (c) Verzögerungszeit von 5 Sekunden zum Entriegeln

der Tür, (d) Zugangsbestätigung

Beispiel 2: Ausgangstaster auf Haltekontakt von 10 Sekunden mit Warnton einstellen

90 5 10 #

(a) (b) (c) (d)

(a) Ausgangsprogrammierung, (b) Haltekontaktmodus mit Warnung, (c) Haltezeit von 10 Sekunden zum Entriegeln

der Tür, (d) Zugangsbestätigung

Beispiel 3: Ausgangstaster auf kurzen Kontakt ohne Verzögerung einstellen (Standard)

90 1 0 #

(a) (b) (c) (d)

(a) Ausgangsprogrammierung, (b) kurzer Kontakt ohne Verzögerung, (c) Tür sofort entriegeln, (d) Zugangsbestätigung

31. TÜRÖFFNUNGSALARM und TIMER – Speicherstelle 91

SPEICHERSTELLE

91 0 oder 1 - 999 #

(1) (2) (3)

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 91

(2) ALARM und ZEIT DER TÜRÖFFNUNG

→

ALARMZEIT

VALIDIERUNG

→

0 --- Kein Alarm – (Standard)

Der Alarmausgang ist deaktiviert

1 - 999 --- Alarm-Timer

Der Türöffnungsalarm betätigt nur den Alarmausgang (Anschluss 13). Es ist hauptsächlich dazu vorgesehen, eine optionale Alarmanlage auszulösen. Geben Sie einen Zeitwert von 1 – 999 im Feld ein, um die Funktion des Türöffnungsalarms zu ermöglichen. Der Wert ist die Zeit der Alarmdauer in Sekunden, die nach dem Öffnen der Tür startet und bei Erreichen automatisch zurückgesetzt wird.

Der Alarm kann mit den Benutzercodes/Karten oder dem Super-Benutzercode für Ausgang 1 jederzeit vor Ablauf der Alarmzeit beendet werden.

Der Türöffnungsalarm dient dem Schutz der Fluchttür vor der Benutzung durch unbefugte Personen. Der

Alarm wird ausgelöst, wenn die Tür geöffnet oder gewaltsam geöffnet wird. Ein Alarm wird jedoch nicht ausgelöst, wenn die Tür mit einem gültigen Benutzercode oder einer gültigen Karte geöffnet wird.

Diese Funktion arbeitet mit einem Türpositionssensor, der auf der Tür montiert ist.

Verhalten des Türöffnungsalarms:

• Die Tür wird ohne Code/Karte geöffnet – Alarm

• Die Tür wird mit Ausgangstaster geöffnet – Alarm

• Die Tür wird mit Code/Karte geöffnet – Kein Alarm

Um Verwechslungen der Alarmausgänge zu vermeiden wird empfohlen, die „Warnung Tür gewaltsam geöffnet“ in Speicherstelle 80 zu deaktivieren, während die Funktion „Türöffnungsalarm“ aktiviert ist. It is suggested to disable the “Door Forced Open Warning” at Location 80 while “Door Opening Alarm” function is enabled. Wenn beide Funktionen in Speicherstelle 80 und 91 aktiviert und auf unterschiedliche Zeiten eingestellt sind, kombiniert das System diese und verwendet die längere als Alarmzeit.

(3) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe

32. SPEICHERSTELLEN FÜR SYSTEMERWEITERUNG PROGRAMMIEREN

Speicherstelle 92, 93 und 94 sind für die Einstellung der gewünschten Modi für Wiegand-Datenausgang und geteilt decodierten Betrieb ausgelegt. Für diese Speicherstellen ist für die Standardanwendung keine Änderung der Einstellung erforderlich.

33. WIEGAND-DATENAUSGABEMODI – Speicherstelle 92

SPEICHERSTELLE

92 1, 2, 3 oder 4 #

(1) (2) (3)

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 92

(2) DATENAUSGABEMODI

1 --- Wiegand-Datenausgang deaktiviert (Standard)

Keine Wiegand-Datenausgabe

2 --- Wiegand-Datenausgang aktiviert -- Modus „A“

Die Tastatur gibt Wiegand-Datenausgabe NUR für jene Karten und Codes, die im Speicher registriert sind.

3 – Wiegand-Datenausgabe aktiviert – Modus „B“

Die Tastatur gibt Wiegand-Daten für ALLE Karten und Codes, die gelesen werden, aus, unabhängig von ihrer Registrierung im Speicher.

• Dieser Modus ermöglicht der Tastatur, als eigenständige Tastatur oder als Server einer geteilt decodierten Tastatur

zur Türschloss-Ansteuerung zu arbeiten und dient gleichzeitig als optionale Steuerung, welche die Wiegand-Daten für verschiedene Jobs nutzt.

• Die Tastatur unterscheidet die registrierten und nicht registrierten Karten und Codes mit verschiedenen Signaltönen

beim Senden der Wiegand-Daten. Erfolgreich-Signaltöne für die registrierten Karten und Codes und fünf Signaltöne für die nicht registrierten.

• Die Tastatur folgt der Sperreinstellung in Speicherstelle 60.

DATENAUSGABEMODI

→

VALIDIERUNG

→

4 --- Wiegand-Datenausgang aktiviert – Modus „C“

Dies ist der Lesegerätmodus der Tastatur. Die Tastatur gibt Wiegand-Daten für ALLE Karten und Codes, die gelesen werden, aus, unabhängig von ihrer Registrierung im Speicher.

• Dieser Modus ermöglicht der Tastatur, als eigenständige Tastatur oder als Server einer geteilt decodierten Tastatur zur Türschloss-Ansteuerung zu arbeiten und dient gleichzeitig als optionale Steuerung, welche die Wiegand-Daten für verschiedene Jobs nutzt.

• Die Tastatur gibt IMMER Erfolgreich-Signaltöne ab, wenn sie die Wiegand-Daten nach dem Lesen einer Karte oder eines Codes sendet.

• Die Tastatur folgt nicht der Sperreinstellung in Speicherstelle 60 und deaktiviert sie automatisch in Modus „C“, um sie zu einem Lesegerät zu machen, das das Lesen von Karten und Codes uneingeschränkt akzeptiert.

(3) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe

34. WIEGAND-DATENAUSGABEFORMAT –

Speicherstelle 93

SPEICHERSTELLE

93 1, 2 oder 3 #

(1) (2) (3)

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 93

(2) WIEGAND-FORMAT FÜR EM-KARTE und BENUTZERCODE

Die Wiegand-Datenausgabe ist für 26-Bit, 34-Bit oder 37-Bit Standardformat programmierbar.

WIEGAND-FORMAT

→

VALIDIERUNG

→

1- 26-Bit Wiegand-Datenausgang (Standard)

Bit 1: Gerades Paritätsbit (Bit 2 – Bit 13) Bit 2 – Bit 25: 24 Bit ID-Nummer Bit 26: Ungerades Paritätsbit (Bit 14 – Bit 25)

2- 34-Bit Wiegand-Datenausgang

Bit 1: Gerades Paritätsbit (Bit 2 – Bit 17) Bit 2 – Bit 33: 32 Bit ID-Nummer Bit 34: Ungerades Paritätsbit (Bit 18 – Bit 33)

3- 37-Bit Wiegand-Datenausgang

Bit 1: Gerades Paritätsbit (Bit 2 – Bit 19) Bit 2 – Bit 36: 35 Bit ID-Nummer Bit 37: Ungerades Paritätsbit (Bit 19 – Bit 36)

(3) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe

35. BETRIEBSMODI – Speicherstelle 94

Die Tastatur ist für den Tastaturmodus programmierbar, um eigenständig als Türsteuerung direkt oder im Servermodus mit einem geteilten Decoder für die Hochsicherheits-Zugangskontrolle zu arbeiten.

SPEICHERSTELLE

94 0 oder 1 #

(1) (2) (3)

(1) SPEICHERSTELLE

Geben Sie Speicherstelle 94

(2) BETRIEBSMODI

→

BETRIEBSMODI

VALIDIERUNG

→

0– Tastaturmodus (Standard)

Der Tastaturmodus stellt die Tastatur für den Stand-Alone-Betrieb so ein, dass sie ihre verfügbaren Funktionen liefert. Kompatibel mit den Zusatz-Lesegeräten/Tastaturen für Multi-Station-Erweiterung.

1– Servermodus

Der Servermodus stellt die Tastatur sowohl mit dem Decoder für geteilt decodierten Betrieb als auch mit den ZusatzLesegeräten/Tastaturen zur Multi-Station-Erweiterung auf kompatibel ein. Ein geteilt dekodiertes Tastatursystem verwendet die Tastatur(en) für die Mensch-Maschine-Schnittstelle außen und den Decoder zur Türschloss-Steuerung innen, um Sabotage zu verhindern.

(3) VALIDIERUNG

Drücken Sie einmal #. Zwei Signaltöne bestätigen die Eingabe

36. PROGRAMMIERMODUS BEENDEN -- (* *)

Schließen Sie den Programmiermodus stets mit * *, um das System nach der Programmierung in den Normalbetrieb zurück zu versetzen.

Taste entspricht Taste * auf der Tastatur mit Klingelknopf.

VALIDIERUNG

** – Das System ist zurück im normalen Betriebsmodus

37. PROGRAMMIEREN LEICHT GEMACHT – Für

allgemeine Benutzer

DK-2882 ist eine Mehrzweck-Tastatur. Sie hat viele Funktionen zur Auswahl durch den Benutzer. Für alle, die nur die Tastatur für den Türöffner verwenden, können die meisten Funktionen in ihren Standardwerten beibehalten werden. Zur Programmierung sind nur die Benutzercodes / Karten und ein privater Mastercode erforderlich.

Die Tastatur akzeptiert 1) nur Karte, 2) nur Code, 3) Karte + Code oder 4) Karte + allgemeiner Benutzercode, um die Ausgänge anzusteuern.

a) PROGRAMMIERUNG

• Taste entspricht Taste * auf der Tastatur mit Klingelknopf.

• Warten Sie 1 Minute bis zum Ende der Einschaltverzögerung oder drücken Sie 12#, um die Einschaltverzögerung sofort zu beenden und die Tastatur in den Normalbetrieb zu versetzen.

1) Stellen Sie das System im Programmiermodus mit dem werkseitig eingestellten Mastercode 0 0 0 0 ein

0000 ** ---- 2 Signaltöne, System ist im Programmiermodus

Falls Sie den Mastercode einmal vergessen, verwenden Sie den DAP-Code, um das System in den

Programmiermodus zu versetzen. Siehe DAP-CODE 2828 auf Seite 19 für Details.

2) Ändern Sie den werkseitig eingestellten Mastercode aus Sicherheitsgründen auf Ihren privaten Mastercode

01 3289 # ---- 2 Signaltöne, 3 2 8 9 ist hier nur ein Beispiel für einen Mastercode.

Er ersetzt den alten Mastercode 0000.

3) Speichern Sie eine „EM-Karte“ zum Ansteuern von Ausgang 1 zum Öffnen der Tür

10 1 001

(a) (b) (c) (d) (e)

KARTE LESEN

(a) 10 = Programmierung Speicherstelle für Ausgang 1 (b) 1 = Programmieroption nur für EM-Karte (c) 001 = Eine der 1.000 Benutzer-IDs für Benutzercode/Karte von 000 – 999 (d) Karte lesen = Halten Sie die Karte vor den Kartenleser. (e) # = Bestätigung, dass die Karte gelesen wurde, 2 Signaltöne.

4) Stellen Sie einen „Benutzercode“ zum Ansteuern von Ausgang 1 zum Öffnen der Tür ein

10 2 002 8321 #

(a) (b) (c) (d) (e)

(a) 10 = Programmierung Speicherstelle für Ausgang 1 (b) 2 = Programmieroption nur für Benutzercode. (c) 002 = Eine der 1.000 Benutzer-IDs für Benutzercode/Karte von 000 – 999 (d) 8321 = Benutzercode für Tür öffnen. Dies ist hier nur ein Beispiel (e) # = Benutzercode bestätigen, 2 Signaltöne.

5) Speichern Sie eine „EM-Karte + Benutzercode“ zum Ansteuern von Ausgang 1 zum Öffnen der Tür

10 3 003

(a) (b) (c) (d) (e) (f)

(a) 10 = Programmierung Speicherstelle für Ausgang 1 (b) 3 = Programmieroption für EM-Karte + Benutzercode. (Der Benutzercode kann mehrfach verwendet oder eigen sein) (c) 003 = Eine der 1.000 Benutzer-IDs für Benutzercode/Karte von 000 – 999 (d) Karte lesen = Halten Sie die Karte vor den Kartenleser. (e) 6123 = Der mit der EM-Karte zu verwendende Benutzercode. Dies ist hier nur ein Beispiel. (f) # = Bestätigung, dass Karte + Code gespeichert wurden, 2 Signaltöne.

6) Speichern Sie eine „EM-Karte + allgemeinen Benutzercode“ zum Ansteuern von Ausgang 1 zum Öffnen der Tür

10 4 004

(a) (b) (c) (d) (e)

(a) 10 = Programmierung Speicherstelle für Ausgang 1 (b) 4 = Programmieroption für EM-Karte + allgemeiner Benutzercode. (c) 004 = Eine der 1.000 Benutzer-IDs für Benutzercode/Karte von 000 – 999 (d) Karte lesen = Halten Sie die Karte vor den Kartenleser. (e) # = Bestätigung, dass die Karte gelesen wurde, 2 Signaltöne, der allgemeine Benutzercode geht automatisch zu

dieser Benutzer-ID.

(f) Ein allgemeiner Benutzercode (beispielsweise: 1 3 5 7) MUSS in Speicherstelle 03 erstprogrammiert werden. Der allgemeine Benutzercode kann für alle EM-Karten in diesem Betriebsmodus verwendet werden.

Werden mehr Benutzercodes und Karten für Ausgang 1 benötigt, wiederholen Sie die Schritte (3), (4), (5)

oder (6) oben mit anderen Benutzer-IDs, wie 005, 006, 007 – 999. Insgesamt sind 1.000 Benutzer erlaubt. Siehe Programmier-Speicherstelle 10 für Details.

7) Schließen Sie den Programmiermodus

KARTE LESEN

6123 #

** – 2 Signaltöne

Der Programmiermodus wird geschlossen. Die Tastatur kehrt in den normalen Betriebsmodus zurück

b) BETRIEB

Tür mit EM-Karte öffnen

KARTE LESEN

Tür mit Benutzercode öffnen

– 2 Signaltöne, die Tür wird geöffnet

8321 # – 2 Signaltöne, die Tür ist offen.

Tür mit EM-KARTE + Benutzercode öffnen

KARTE LESEN

Tür mit EM-KARTE + allgemeinen Benutzercode öffnen

KARTE LESEN

6123 # – 2 Signaltöne, die Tür ist offen.

1357 # – 2 Signaltöne, die Tür ist offen.

38. AUSSTATTUNG FÜR WIEGAND-AUSGANG

System erweiterbar ist eines der Hauptmerkmale der Tastaturen DER DK-2800 Serie. Die Tastatur verfügt über einen Kabelbaum, der den Wiegand-Datenausgang für das Arbeiten mit dem optionalen

Zugangs-Controller ermöglicht. Die Leitungen 1 – 4 sind die Ausstattung für Wieganddaten und Leitung 5 ist die gemeinsame Masse der Tastatur und der optionalen Geräte im System. Bitte beachten Sie die folgenden Beschreibungen für Details.

KABELBAUM

6-PIN KABELBAUM

ROT

SCHWARZ

BRAUN

GELB

BLAU

WEIß

SUMMER

1 D1 (rot) – D1 Wiegand-Datenausgang Dieser Ausgang liefert die D1-Wieganddaten vom Lesen einer Karte oder eines Benutzercodes. Schließen Sie ihn am

D1-Eingang des Controllers an. 2 D0 (Schwarz) – D0-Wiegand-Datenausgang Dieser Ausgang liefert die D0-Wieganddaten vom Lesen einer Karte oder eines Benutzercodes. Schließen Sie ihn am

D0-Eingang des Controllers an. 3 BUZ (Braun) – Summer-Steuereingang Der interne Summer der Tastatur ist 0 V (-) aktiviert. Er liefert die akustische Rückmeldung vom Controller. Schließen

Sie ihn am Summerausgang des Controllers an. 4 LED (Gelb) – LED-Steuereingang Die interne grüne LED ist 0 V (-) aktiviert. Sie liefert die visuelle Rückmeldung vom Controller. Schließen Sie ihn am

LED-AusgangdesControllersan.DieLEDbendetsichaufderlinkenSeitederTastatur.

5 GND (Blau) – Gemeinsame Masse (-) Dies ist die gemeinsame Masse des Systems. Sie ist für den Anschluss an der gemeinsamen Masse der mit der

Tastatur arbeitenden Zusatzgeräte vorgesehen. 6 NC (Weiß) – Kein Anschluss Leerdraht

LED

N.C.

MASSE

39. WIEGAND-AUSGANGSFORMATE

Timing und elektrisches Verhalten der Wiegand-Datenausgabe

Wiegand ist ein allgemeines Medium in der Kommunikation zwischen Lesegeräten und Controller in Zugangskontrollsystemen. Die Wiegand-Daten aus der Tastatur bieten eine hohe Kompatibilität für Lesegeräte und Controller, die von Beratern in der individuellen Projektentwicklung genutzt werden können.

Die Wiegand-Schnittstelle verwendet drei Leitungen, von denen eine gemeinsame Masse ist und zwei Datenübertragungsleitungen mit der Bezeichnung DATA 0 und DATA 1 sind. Wenn keine Daten gesendet werden, stehen sowohl DATA 0 als auch DATA 1 unter Hochspannung. Wenn eine „0“ gesendet wird, ist DATA 0 auf Niederspannung, während DATA 1 auf Hochspannung bleibt. Wenn eine „1“ gesendet wird, ist DATA 1 auf Niederspannung, während DATA 0 auf Hochspannung bleibt.

Der Hochspannungspegel in der Tastatur beträgt + 5 V/DC, um lange Kabelwege (ca. 150 m) zum zugehörigen

Controller,dersichtypischerweiseineinemsicherenGehäusebendet,aufzunehmen.

50 µS Impuls

Datenleitung 0

2 mS Impulsintervall

Datenleitung 1

0 1 0 1

Wieganddaten 26-Bit, 34-Bit oder 37-Bit Auswahl

Der Wiegand-Datenausgang ist programmierbar auf 26-Bit, 34-Bit oder 37-Bit Standardformat für EM-Karten und Benutzercodes auf SPEICHERSTELLE 93.

26-Bit Wiegand-Datenausgabe

Bit 1: Gerades Paritätsbit (Bit 2 – Bit 13) Bit 2 – Bit 25: 24 Bit ID-Nummer Bit 26: Ungerades Paritätsbit (Bit 14 – Bit 25)

34-Bit Wiegand-Datenausgabe

Bit 1: Gerades Paritätsbit (Bit 2 – Bit 17) Bit 2 – Bit 33: 32 Bit ID-Nummer Bit 34: Ungerades Paritätsbit (Bit 18 – Bit 33)

37-Bit Wiegand-Datenausgabe

Bit 1: Gerades Paritätsbit (Bit 2 – Bit 19) Bit 2 – Bit 36: 35 Bit ID-Nummer Bit 37: Ungerades Paritätsbit (Bit 19 – Bit 36)

+5V

26 Bit Wiegand-Daten von EM-Karten

E 6 4 E B 1 3 O

0 0 1 1 0 0 1 0 0 1 1 1 0 1 0 1 1 0 0 0 1 0 0 1 1 1

Die 26-Bit EM-Karte ist die beliebteste auf dem Markt. Nahezu alle Controller können das 26-Bit-Standardformat verwenden.

Ein 26-Bit Wiegand-Protokoll zum Kartenlesen hat 1 erstes Paritätsbit, 24 Bit der Karten-ID und 1 Stoppbit, also insgesamt 26 Bits. Das erste Paritätsbit ist ein Bit gerader Parität, berechnet aus den ersten 12 Bits des Codes, und das nachfolgende Paritätsbit ist ein Bit ungerader Parität aus den letzten 12 Bits. Die Datenausgabe erfolgt in Hex-Binärcodes.

Jede EM-Karte oder Fernbedienung ist mit einer eindeutigen ID in Dezimalziffern gekennzeichnet, die dem vom Lesegerät gelesenen Code entsprechen. Die EM-Karte ist ebenfalls mit einem „3-stelligen + 5-stelligen“ Code gekennzeichnet, der den Site-Code und die ID-Nummerierung der Wieganddaten darstellt.

PROGRAMMIERBEISPIEL:

Auf einer der EM-Karten markierter Code:

0006613779

Der für die Wiegand-Ausgabe zu lesende ID-Code Side-Code und ID-Nummer

100,60179

008,18789

Code in Dezimalziffern: 6 6 1 3 7 7 9 Der Code 6 6 1 3 7 7 9 entspricht der Hexzahl: 6 4 E B 1 3

Jede Hex-Zahl besteht aus 4 Bits, insgesamt 26 Bits Wiegand-Datenausgabe von der Kartenauslesung:

Gerades Paritätsbit 6 4 E = 0 Ungerades Paritätsbit B 1 3 = 1

26 Bits Wiegand-Daten, die in Hex-Binär vom Auslesen der Karte übertragen werden:

Anordnung von Site-Code und ID-Nummer einer 26-Bit EM-Karte:

• Site-Code: Bit 2 – 9 (000 – 255)

• ID-Nummer: Bit 10 – 25 (00000 – 65.535)

Wiegand-Datenausgabe von Benutzercodes

Wiegand-Daten sind auch ein gängiges Medium zwischen Tastatur und Controller für die Benutzercodes in einem Zugangskontrollsystem. Diese Lesegerät-Tastatur akzeptiert Benutzercodes mit bis zu 8 Stellen zum Generieren von Wiegand-Daten. Einige Vorsichtsmaßnahmen sind erforderlich, um einen Benutzercode zum Generieren von Wiegand-Daten zu verwenden.

Vorsichtsmaßnahme 1

E 0 0 0 0 0 4 D 2 O

Ein 26-Bit Wiegand-Datenpaket besteht aus 2 Paritätsbits und 24 Datenbits. Es ist notwendig, die achtstelligen Benutzercodes auf unter 16.777.215 (=FFFFFF) zu begrenzen, um zu verhindern, dass die Daten über 24-Bit gehen und Fehler verursachen.

Wiegand-Daten in 34-Bit oder 37-Bit decken die 8-stelligen Benutzercodes im Vollwert (bis zu 99.999.999) fehlerfrei ab.

Vorsichtsmaßnahme 2

Der HEX-Code der Wiegand-Daten wird aus dem Benutzercode abgeleitet. Beginnen Sie einen Benutzercode NICHT mit „0“, wie beispielsweise 02345. Anderenfalls kommt es zu Verwechslungen im Hex-Code mit dem Benutzercode in gleicher Zahl ohne führende „0“. Siehe Beispiele B und C unten für Erläuterungen. Diese Vorsichtsmaßnahme gilt für 26-Bit, 34-Bit und 37-Bit Wiegand-Daten.

Beispiel A zeigt 34-Bit Wiegand-Daten, die von einem 8-stelligen Benutzercode 12345678 abgeleitet sind. Beispiel B und C zeigen die Wiegand-Ausgaben, die von den Benutzercodes 1234 und 00001234 abgeleitet sind.

Die Hex-Binärcodes der beiden Benutzercodes im Wiegand-Format sind identisch und können nicht voneinander unterschieden werden.

PROGRAMMIERBEISPIEL:

Der eingegebene Code lautet 1 2 3 4 5 6 7 8

Code in Dezimalziffern: 1 2 3 4 5 6 7 8 Der Code 0 0 0 0 5 6 7 8 entspricht der Hex-Zahl: B C 6 1 4 E

E 0 0 B C 6 1 4 E O

Ungerades Paritätsbit 6 1 4 E = 0Gerades Paritätsbit 0 0 B C = 1

34-Bit Wiegand-Daten, die binär von der Eingabe des Codes übertragen werden:

0 1 0 0 1 1 1 0 01 0 0 0 0 0 0 0 0 1 0 1 1 1 1 0 0 0 1 1 0 0 0 0 1

Der eingegebene Code lautet 1 2 3 4

Code in Dezimalziffern: 1 2 3 4 Der Code 1 2 3 4 entspricht der Hexzahl: 4 D 2

Ungerades Paritätsbit 0 4 D 2 = 0Gerades Paritätsbit 0 0 0 0 = 0

34-Bit Wiegand-Daten, die binär von der Eingabe des Codes übertragen werden:

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 1 1 0 1 0 0 1 0 0

Der eingegebene Code lautet 0 0 0 0 1 2 3 4

E 0 0 0 0 0 4 D 2 O

Code in Dezimalziffern: 0 0 0 0 1 2 3 4 Der Code 0 0 0 0 1 2 3 4 entspricht der Hex-Zahl: 4 D 2

Ungerades Paritätsbit 0 4 D 2 = 0Gerades Paritätsbit 0 0 0 0 = 0

34-Bit Wiegand-Daten, die binär von der Eingabe des Codes übertragen werden:

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0

1 1 0 1 0 0 1 0 0

40. PROGRAMMIERÜBERSICHT

SPEICHER-

STELLE

0 1 Mastercode 4- bis 8-stellig

0 2 Super-Benutzercode 4- bis 8-stellig

0 3

0 4

0 5

1 0

2 0

3 0

FUNKTION

Allgemeiner Benutzercode für O/P 1

Allgemeiner Benutzercode für O/P 2

Allgemeiner Benutzercode für O/P 3

Benutzercodes / Karten für O/P 1

Benutzercodes / Karten für O/P 2

Benutzercodes / Karten für O/P 3

BESCHRÄNKUNGEN und

4- bis 8-stellig

CODE 1 – MEDIEN:

1 – EM-Karte 2 – Privater Benutzercode 3 – EM-Karte + sekundärer Benutzercode 4 – EM-Karte + allgemeiner Benutzercode 5 – Benutzercode löschen

CODE 2 – BENUTZER-ID:

000 – 999 – Gruppe 1 (10) 001 – 100 – Gruppe 2 (20) 001 – 100 – Gruppe 3 (30)

CODE 3 – BENUTZERCODES /

Karten: 4- bis 8-stellig / Karten

EINGABE-

CODE-OPTIONEN

CODEEINGABE

MASTERCODE

SUPER-BENUTZERCODE

ALLGEMEINER BENUTZERCODE 1

ALLGEMEINER BENUTZERCODE 2

ALLGEMEINER BENUTZERCODE 3

CODE1 CODE2 CODE3

WERKS-

STANDARD

LEER

SPEICHER-

STELLE

4 0 Besuchercodes

4 1

4 2

4 3

5 1 O/P Modus für O/P 1

5 2 O/P Modus für O/P 2

5 3 O/P Modus für O/P 3

5 5 Echtzeit-Uhr

5 6

6 0

7 0

7 1 Signalton EIN-AUS

7 2 Ausgangssignal

7 3

FUNKTION

Nötigungscode für O/P 1

Nötigungscode für O/P 2

Nötigungscode für O/P 3

Start- und Endzeiten für Beschränkung

Persönliche Sicherheit und Sperre

Code Zugangsmodus

Stand-by-LEDBlinksignale

EINGABE-

BESCHRÄNKUNGEN und

CODE-OPTIONEN

CODE 1 – BESUCHER-ID:

01 – 50

CODE 2 – GÜLTIGKEITSZEITRAUM:

00 – Einmal 01 – 99 Stunden

CODE 3 – BESUCHERCODE:

4- bis 8-stellig

CODE-ID – O/P 1: 01 – 50 CODE-ID – O/P 2: 01-10 CODE-ID – O/P 3: 01-10 NÖTIGUNGSCODE: 4- bis

8-stellig

AUSGANGSMODUS und ZEIT:

0 – Start / Ende 1 – 99999 Sekunden, vorübergehend

UHRZEIT:

00:00 – 23:59

STARTZEIT:

00:00 – 23:59

ENDZEIT:

00:00 – 23:59

SPERRCODE:

1 -10 Versuche, Sperre 60 Sekunden 2 – 10 Versuche, aktiviert Nötigung 5 – 10 – 5 – 10 Versuche, Sperre 15 Minuten 00 – Keine Sperre

ZUGANGSMODUS:

1 – Automatikmodus 2 – Manueller Modus

FUNKTIONSMODUS:

0 – AUS 1 – EIN

FUNKTIONSMODUS:

0 – KEINE Benachrichtigung 1 – 1 Sekunde langer Signalton 2 – 2 kurze Signaltöne

FUNKTIONSMODUS:

0 – AUS 1 – EIN

CODEEINGABE

CODE1 CODE2 CODE3

CODE-ID NÖTIGUNGSCODE

O/P MODUS und ZEIT

UHRZEIT

STARTZEIT ENDZEIT

SPERRCODE

ZUGANGSMODUS

FUNKTIONSMODUS

WERKS-

STANDARD

LEER

5 Sekunden

LEER

Code = 1, 10 Versuche, Sperre 60 Sekunden

Modus = 2, Manueller Modus

Modus = 1, Signalton EIN

Modus = 1 1 Sekunde Langer Signalton

Modus = 1, Blinksignale EIN

SPEICHER-

STELLE

Warnung Tür

8 0

gewaltsam geöffnet und Zeit

Warnung und Zeit

8 1

Tür angelehnt

Ausgangs-

9 0

verzögerung Warnung und Alarm

Türöffnungsalarm

9 1

und TIMER

Wiegand-

9 2

Datenausgabemodus

9 3 Wiegand-Format

9 4 Betriebsmodus

FUNKTION

EINGABE-

BESCHRÄNKUNGEN und

CODE-OPTIONEN

FUNKTIONSMODUS / ZEIT:

0 – AUS 1 – 999 Sekunden

CODE 1 – FUNKTIONSMODUS:

1 – kurz, keine Warnung 2 – kurz, mit Warnung 3 – kurz, mit Warnung + Alarm 4 – Haltekontakt, keine Warnung 5 – Haltekontakt, mit Warnung 6 – Haltekontakt, mit Warnung + Alarm

CODE 2 – VERZÖGERUNGSZEIT:

0 – Keine Verzögerung 1-99 Sekunden

ALARMZEIT:

0 – Kein Alarm 1 – 999 Sekunden

DATENAUSGABEMODUS

1 – Wiegand-

Datenausgang deaktiviert

2 – Wiegand- und

Datenausgang aktiviert – Modus „A“

3 – Wiegand-

Datenausgang aktiviert – Modus „B“

4 – Wiegand-

Datenausgang aktiviert – Modus „C“

WIEGAND-FORMAT

1 – 26-Bit Wiegand-Daten 2 – 34-Bit Wiegand-Daten 3 – 37-Bit Wiegand-Daten

FUNKTIONSMODUS:

0 – Tastaturmodus 1 – Servermodus

CODEEINGABE

FUNKTION / ZEIT

CODE 1 CODE 2

ALARMZEIT

DATENAUSGABEMODUS

WIEGAND-FORMAT

MODUS

WERKS-

STANDARD

Modus = 0, Warnung Tür gewaltsam geöffnet AUS

Modus = 0, Warnung Tür angelehnt AUS

Modus = 1 kurz, keine Warnung ZEIT = 0 Keine Verzögerung

Zeit = 0, kein Alarm

Modus = 1 deaktiviert

Format = 1 26-Bit

Modus = 0 Tastaturmodus

SYSTEMCODES FUNKTION CODEEINGABE ERGEBNISSE

Werkseinstellung Mastercode für Benutzer, um das System erstmals im Programmiermodus einzustellen.

0 0 0 0

9 9 9 9

2 8 2 8

0 9 9 9

* * Programmiercode verlassen

DIES IST KEIN PERMANENTER SYSTEMCODE UND WIRD GEÄNDERT, WENN EIN NEUER MASTERCODE PROGRAMMIER WIRD.

AKTUALISIERUNGSCODE – Aktualisieren des Systems und Zurücksetzen aller Funktionen auf die Standardwerte.

DAP-CODE – Direktzugriff auf den Programmiermodus. Gültig nur während der Einschaltverzögerung

Code zum Löschen ganzer Gruppen von Benutzercodes / Karten für die gewählte Speicherstelle

SPEICHERSTELLEN:

10 – Benutzergruppe 1 20 – Benutzergruppe 2 30 – Benutzergruppe 3 40 – Besuchergruppe 41 – Nötigungsgruppe 1 42 – Nötigungsgruppe 2 43 – Nötigungsgruppe 3

0000 * *

ODER

NEUER MASTERCODE

9999 #

2828 #

SPEICHERSTELLE NR.

* *

0999 #

System im Programmiermodus

Alle programmierten Daten werden gelöscht und auf die Standardwerte zurückgesetzt, außer Mastercode

System im Programmiermodus

Gesamte Gruppe von Benutzern wird in der gewählten Speicherstelle gelöscht

Das System kehrt nach der Programmierung in der Normalbetrieb zurück

41. ANWENDUNGSBEISPIELE

a) ALLEINSTEHENDES TÜRSCHLOSS

ELEKTRISCHES

SCHLOSS

DK-2882

• Schließen Sie die 1N4004 so nah wie möglich am Schloss an, und zwar parallel zu den Anschlüssen des Schlosses, um die Gegen-EMK zu absorbieren und eine Beschädigung der Tastatur zu vermeiden. Die 1N4004 wird nicht benötigt, wenn das elektrische Schloss mit Wechselstrom betrieben wird.

• Um zu vermeiden, dass elektrostatische Entladung den Betrieb der Tastaturen stört, erden Sie stets den (-) Anschluss der Tastaturen gegen Masse.

• Schließen Sie den TÜRSENSOR stets an Masse (-) an, wenn er nicht verwendet wird.

DK-2882

DATA

I/O

AUSGANGSRELAIS

12 – 24 V/DC

STROMVERSORGUNG

AD-1312 ODER AP-960

N.O. Ausgang für

N.O.N.C.

fehlersicheres Schloss

ODER

N.C. Ausgang für ausfallsicheres Schloss

ELEKTRISCHES

SCHLOSS

AUSGANGSTASTER

(IM HAUS)

WEITERE AUSGANGSTASTER KÖNNEN PARALLEL

ANGESCHLOSSEN

WERDEN

N.O.

KATHODE

N.O.

b) VERRIEGELUNGSSYSTEM MIT ZWEI TASTATUREN

INT. LOCK

O/P 1 BESCHRÄNKUNG

QUERSCHALTUNG

O/P 1 BESCHRÄNKUNG

INT. LOCK

Ein Verriegelungssystem benötigt zwei Tür-Controller. Dieses Anwendungsbeispiel verwendet zwei DK-2882 mit einfacher Querverdrahtung an den Anschlüssen „Ausgang 1 Beschränkung“ und „Verriegelungssteuerung Ausgang“. Es ist notwendig, die Anschlüsse „(-) GND“ der beiden Tastaturen als gemeinsame Masse zu verbinden, um die logischen Funktionen der Verriegelung zu erreichen.

• Verwenden Sie die Tastatur, um die Tür von außen zu öffnen.

• Drücken Sie den Ausgangstaster, um die Tür von innen zu öffnen.

• Schließen Sie die Tür-Magnetkontakte an den Türen an, um deren Position zu überwachen.

• Während Tür 1 geöffnet ist, wird Tür 2 gezwungen, geschlossen zu bleiben, oder umgekehrt.

• Verwenden Sie den Schließer-Relaisausgang für das ausfallsichere Schloss und den Öffner-Ausgang für das ausfallsichere Schloss

• Beachten Sie auch den „HINWEIS“ im Anwendungsbeispiel (1)

Tür 1

ELEKTRISCHES

SCHLOSS 1

Tür 2

ELEKTRISCHES

SCHLOSS 2

KREUZVERBINDUNG FÜR VERRIEGELUNGSFUNKTIONEN

GEMEINSAME MASSE

12 – 24 V/DC

STROM-

VERSORGUNG

AUSGANGSTASTER (TÜR 1 VON INNEN

ÖFFNEN)

DATA

I/O

N.C. N.C.N.O. N.O.

ODER

ELEKTRISCHES

SCHLOSS 1

N.C.

DOOR 1

SENSING

12 – 24 V/DC

STROM-

VERSORGUNG

AUSGANGSTASTER

(TÜR 2 VON INNEN

ÖFFNEN)

ODER

ELEKTRISCHES

N.O.N.O.

TÜR 1 TÜR 2

SCHLOSS 2

DATA

I/O

N.C.

DOOR 2

SENSING

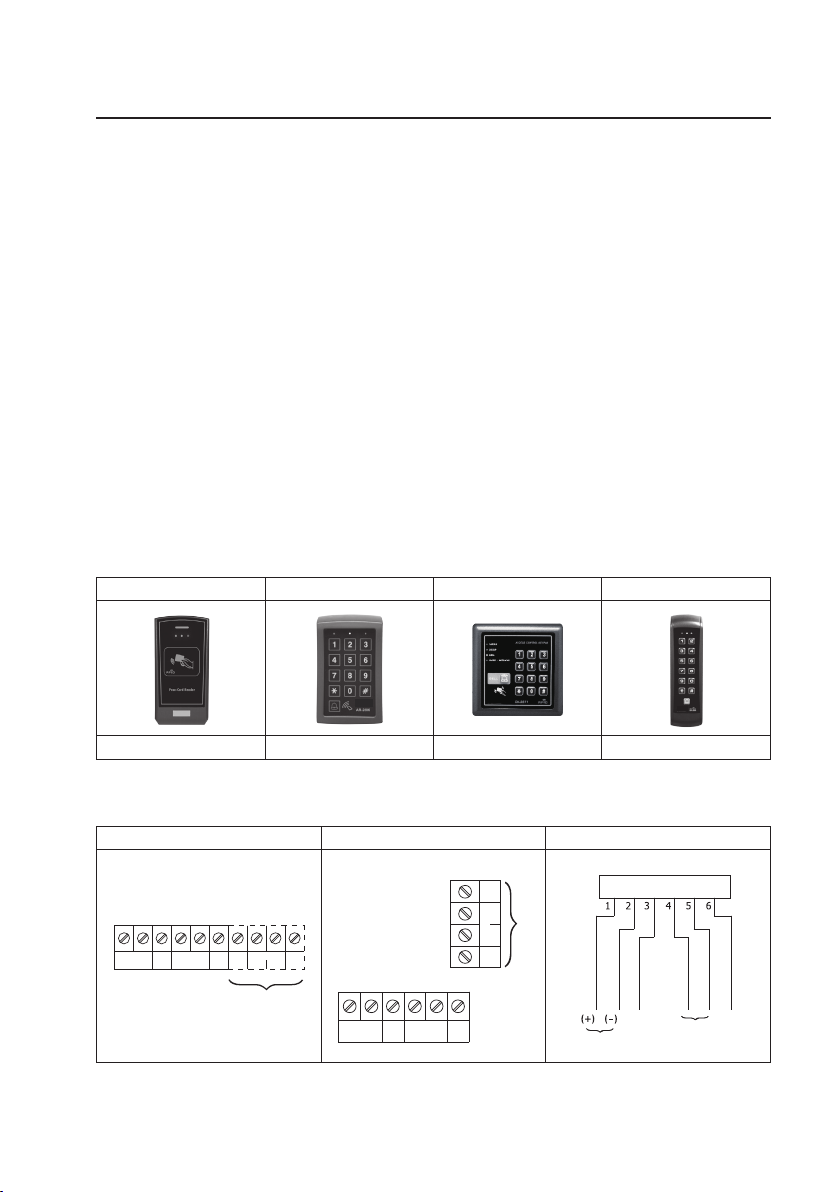

42. ANWENDUNGSERWEITERUNGEN

Neben dem alleinstehenden Betrieb ist das DK-2882 zu einem Multi-Station-System oder einem Hochsicherheits-MultiStation-System mit seinem Dateneingangs- und -ausgangs-Bus für den Anschluss der optionalen Zusatztastatur(en) und Decoder erweiterbar. Die Verdrahtung ist recht einfach. Schließen Sie alle zugehörigen Geräte parallel mit dem Datenbus an. Das DK-2882 ist der Server, der die Daten verwaltet.

Ein Multi-Station-System sorgt für mehr Sicherheit in der Zugangskontrolle und Benutzerfreundlichkeit bei der Bedienung von elektrischen Schlössern an verschiedenen Standorten. Ein duales Tastatursystem für einen Bereich benötigt die Kontrolle des Zugangs und Ausgangs mit Benutzercodes oder EM-Karten.

Eine geteilt decodierte Tastatur erhöht die Gesamtsicherheit mit Tastatur(en) im Außenbereich und Decoder im Innenbereich. Dies verhindert, dass die Tür durch Sabotage an der/den externen Tastatur(en) geöffnet werden kann. Ein geteiltes Decodiersystem ist ebenfalls mit den zusätzlichen Tastaturen für Multi-Station-Betrieb kompatibel. Es ist ein perfektes System für insgesamt mehr Sicherheit und Benutzerkomfort.

Die Anwendungsbeispiele hier zeigen den Anschluss der Zusatztastaturen und des Decoders an der Server-Tastatur. Bitte wenden Sie sich für diese optionalen Produkte an Ihren örtlichen Vertreter, wenn Sie mehr Sicherheit und Benutzerfreundlichkeit für das System benötigen.

Zusatz-Lesegerät/ Tastaturen und die Decoder sind mit allen Tastaturen der 2. Generation der DK-2800-Serie kompatibel.

Die Version „A“ Zusatz-Lesegerät-Tastaturen sind lieferbar, und bieten Wiegand- und RS-232 Datenausgänge.

a) Zusatz-Lesegeräte und Tastatur (optional)

AR-2802 AR-2806 AR-2807 AR-2809

Zusatz- Lesegerät Zusatz- Lesegerät-Tastatur Zusatz- Lesegerät-Tastatur Zusatz- Lesegerät-Tastatur

Anschlüsse

AR-2802 und AR-2807 AR-2806 AR-2809

6-PIN KABELBAUM

ROT

SCHWARZ

12-24V/DC

BRAUN

DATA

I/O

( + ) ( – ) 12-24V DC

10987

232

10987654321

DATA

TAMPER

I/O

N.C.

WIEGAND

LED

BUZ

D0 D1

232

NUR Version „A“

DATA

( + ) ( – ) 12-24V DC

TAMPER

I/O

N.C.

WIEGAND

D0 D1

NUR Version „A“

BUZ

654321

LED

GELB

TAMPER

N.C.

BLAU

WEIß

LED

b) Geteilte Decoder (optional)

DA-2800 DA-2801

Anschlüsse

12-24V/DC

STROMEINGANG FÜR SYSTEM

Decoder mit Funk-Fernbedienung

INT. LOCK

DU OUT

DOOR BELL IN

EG IN

DATA I/O

KEYPAD PWR

GND(-)

OFFENER KOLLEKTORAUSGANG

N.O. SW

OFFENER KOLLEKTORAUSGANG

N.O. SW

EINGANG/AUSGANG FÜR GETEILT DECODIERTE SIGNALE

STROMAUSGANG FÜR TASTATUREN

GEMEINSAME MASSE

GND(-)

DOOR SENS

O/P 1 INHIB

N.C. SW

GEMEINSAME MASSE

COM

N.C.

1 A RELAIS POTENZIALFREIE KONTAKTE

FÜR ZUSATZ-STEUERUNG

N.O.

TAMPER

N.C. SW

N.O.

COM

N.C.

AUSGANG 1 AUSGANG 2 AUSGANG 3

5A RELAIS POTENZIALFREIE KONTAKTE

FÜR TÜRÖFFNER

Standard-Decoder

KEY ACT O/P

N.O.

COM

N.C.

OFFENER KOLLEKTORAUSGANG

1 A RELAIS POTENZIALFREIE KONTAKTE

FÜR ZUSATZ-STEUERUNG

VERKNÜPFUNG

ALARM O/P

OFFENER KOLLEKTORAUSGANG

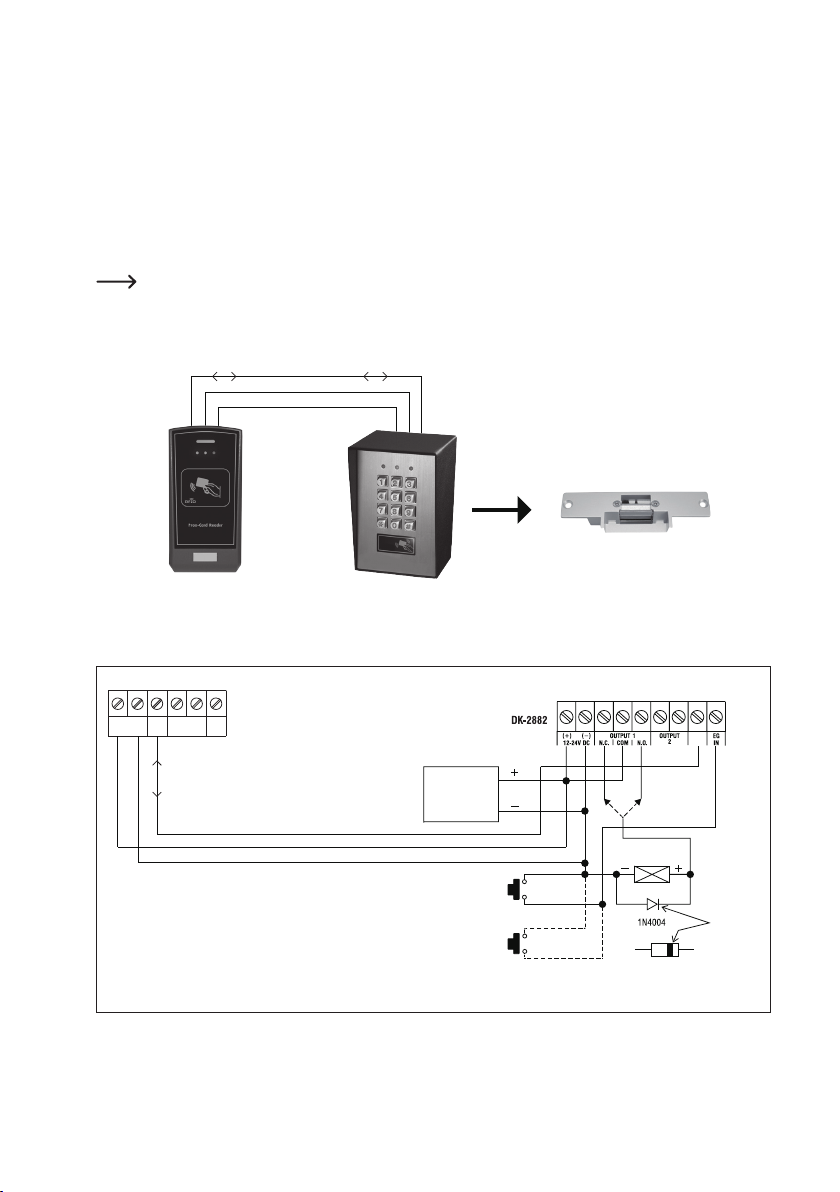

c) Dual-Station Zugangskontrolle Türschloss

Beschreibung

Sie können ein Zusatz-Lesegerät AR-2802 oder eine Zusatz-Lesegerät-Tastatur AR-2806, AR-2807 oder AR-2809 wählen und mit der Master-Tastatur DK-2882 verbinden, um das System mit Dual-Station für Benutzer-Komfort zu erweitern. Schließen Sie das Lesegerät oder die Lesegerät-Tastatur parallel am Datenbus der Master-Tastatur an. Das Zusatz-Lesegerät akzeptiert alle Karten, die in der Master-Tastatur programmiert wurden. Wenn es sich um eine Zusatz-Lesegerät-Tastatur handelt, akzeptiert sie Karten und Benutzercodes wie die Master-Tastatur.

Halten Sie die Betriebsmodus-Einstellung der Tastatur im „Tastaturmodus (Standard)“ mit

Speicherstelle 94 = 0 in dieser Anwendung.

Systemanschluss

AR-2802 S oder A

(ZUSATZ-LESEGERÄT)

Schaltplan

DATA

( + ) ( – ) 12-24V DC

TAMPER

I/O

N.C.

DATEINEINGANGS-/AUSGANGSBUS

(+) STROMVERSORGUNG

(-) GEMEINSAME MASSE

654321

AR-2802S ZUSATZ-LESEGERÄT

ODER

LED

AR-2802A

DATEINEINGANGS-/AUSGANGSBUS

(+) STROMVERSORGUNG

(-) GEMEINSAME MASSE

Dual-Station Zugangskontrolle Türschloss

DK-2882

(MASTER-TASTATUR)

AD-1312 ODER AP-960

STROMVERSORGUNG

AUSGANGSTASTER (IM HAUS)

WEITERE AUSGANGSTASTER KÖNNEN PARALLEL ANGESCHLOSSEN WERDEN

12 – 24 V/DC

ELEKTRISCHES

DK-2882 MASTER-TASTATUR

N.C.

N.O.

SCHLOSS

AUSGANGSRELAIS N.O. Ausgang für

N.O.

fehlersicheres Schloss

ODER

N.C. Ausgang für ausfallsicheres Schloss

ELEKTRISCHES

SCHLOSS

DATA

I/O

KATHODE

d) Multi-Station-Zugangskontrolle Türschloss

Beschreibung

Dies ist eine Erweiterung der Anwendung (1). Das DK-2882 ist mit Zusatz-Lesegeräten AR-2802 bzw. ZusatzLesegerät-Tastaturen AR-2806, AR-2807 und AR-2809 zu einem Multi-Station-System für Benutzerkomfort erweiterbar. Insgesamt 3 Zusatz-Lesegeräte oder Lesegerät-Tastaturen können mit dem Datenbus parallel geschaltet werden und bieten die gleichen Funktionen wie die Master-Tastatur bei Verwendung von Karten und Benutzercodes.

Halten Sie die Betriebsmodus-Einstellung der Tastatur im „Tastaturmodus (Standard)“ mit

Speicherstelle 94 = 0 in dieser Anwendung.

Systemanschluss

AR-2806 ODER AR-2807 ODER AR-2809 (ZUSATZ-TASTATUR-LESEGERÄT)

Schaltplan

AR-2806 ODER AR-2807 ODER AR-2809

DATA

( + ) ( – )

I/O

12-24V DC

ZUSATZ-TASTATURLESEGERÄT

TAMPER

N.C.

654321

LED

DATEINEINGANGS-/AUSGANGSBUS

AR-2802S ODER AR-2802A

( + ) ( – )

12-24V DC

ZUSATZLESEGERÄT

(+) STROMVERSORGUNG

(-) GEMEINSAME MASSE

AR-2802S ODER AR-2802A (ZUSATZ-LESEGERÄT)

654321

DATA

TAMPER

LED

I/O

N.C.

DATEINEINGANGS-/AUSGANGSBUS

(+) STROMVERSORGUNG

(-) GEMEINSAME MASSE

DK-2882 (MASTER-TASTATUR)

AD-1312 ODER AP-960

12 – 24 V/DC STROM-

VERSORGUNG

AUSGANGSTASTER (IM HAUS)

WEITERE AUSGANGSTASTER KÖNNEN PARALLEL ANGESCHLOSSEN WERDEN

DK-2882

DK-2882 (MASTER-TASTATUR)

N.C.

ODER

N.O.

ELEKTRISCHES SCHLOSS

987654321

DATA

I/O

AUSGANGSRELAIS N.O. Ausgang für

N.O.

fehlersicheres Schloss N.C. Ausgang für ausfallsicheres Schloss

ELEKTRISCHES

SCHLOSS

KATHODE

e) Geteilt decodierte Zugangskontrolle Türschloss

Beschreibung

Neben dem Stand-Alone-Betrieb kann das DK-2882 mit einer Decoder-Einheit DA-2800 oder DA-2801 auf geteilt

decodierten Hochsicherheitsbetrieb aufgerüstet werden. Der Decoder bendet sich mit allen angeschlossenen

Eingangs- und Ausgangsinstallationen im Haus. Das DK-2882 verwaltet die Daten im System mit dem Datenbus. Der Decoder bedient das Türschloss und die Geräte direkt gemäß den Befehlen der Tastatur. Dieser Ansatz verhindert, dass das elektrische Türschloss oder Produkt durch Sabotage an der externen Tastatur beschädigt wird.

Stellen Sie den Betriebsmodus der Tastatur in dieser Anwendung in „Server-Modus“ mit Speicherstelle

94 = 1 ein.

Systemanschluss

DK-2882

(SERVER)

Schaltplan

DK-2882

(SERVER)

OUTPUT 1

( + ) ( – ) 12-24V DC

N.OCONN.C

DATEINEINGANGS-/

AUSGANGSBUS

(+) STROMVERSORGUNG

(-) GEMEINSAME MASSE

987654321

EGINDATA

OUTPUT

I/O

(-) GEMEINSAME MASSE

(+) STROMVERSORGUNG

DATEINEINGANGS-/AUSGANGSBUS

DA-2800 ODER DA-2801

(DECODER)

DA-2800 ODER DA-2801

(DECODIEREN)

12 – 24 V/DC

STROM-

VERSORGUNG

AD-1312 ODER AP-960

ZIFFERNBLOCK

AUSGANGSTASTER

WEITERE AUSGANGSTASTER KÖNNEN PARALLEL ANGESCHLOSSEN WERDEN

KLINGELKNOPF

12-24V/DC

N.O.

GND(-)

(

(-)

(

KEYPAD PWR

)

ELEKTRISCHES SCHLOSS

-----------------------

VERKNÜPFUNG

ALARM O/P

KEY ACT O/P

N.O.

TAMPER

COM

GND(-)

N.C.

DOOR SENS

O/P 1 INHIB

INT. LOCK

DU OUT

DOOR BELL IN

EG IN

DATA I/O

AUSGANG 1 AUSGANG 2 AUSGANG 3

N.C. N.O.

COM

N.C.

AUSGANGSRELAIS N.O. Ausgang für fehlersicheres Schloss N.C. Ausgang für ausfallsicheres Schloss

ELEKTRISCHES

SCHLOSS

1N4004

KATHODE

Schließen Sie die 1N4004 so nah wie möglich am Schloss an, und zwar parallel zu den Anschlüssen des

Schlosses, um die Gegen-EMK zu absorbieren und eine Beschädigung der Tastatur zu vermeiden. Die 1N4004 wird nicht benötigt, wenn das elektrische Schloss mit Wechselstrom betrieben wird.

Um zu vermeiden, dass elektrostatische Entladung den Betrieb der Tastaturen stört, erden Sie stets den (-)

Anschluss der Tastaturen gegen Masse.

Schließen Sie den TÜRSENSORANSCHLUSS immer an Masse (-) an, wenn Sie ihn nicht verwenden.

Schließen Sie den SABOTAGEANSCHLUSS immer an Masse (-) an, wenn Sie ihn nicht verwenden.

Stellen Sie einen 3-Draht-Anschluss (+, -, DATA I/O) zur Tastatur der Serie DK-2800 her. Es können

mehrere Tastaturen parallel geschaltet werden.

f) Geteilt decodierte Multi-Station Zugangskontrolle Türschloss

Beschreibung

Dies ist eine Erweiterung der Anwendung (3). Das DK-2882 ist im geteilt decodierten Betrieb zu einem Multi-StationSystem erweiterbar. Es ist mit den Zusatz-Lesegeräten AR-2802 und den Zusatz-Lesegerät-Tastaturen AR-2806, AR-2807 und AR-2809 kompatibel. Insgesamt 3 Zusatz-Lesegeräte oder Lesegerät-Tastaturen können mit dem Datebnbus parallel geschaltet werden. Sie verfügen über die gleichen Funktionen wie die Master-Tastatur bei der Verwendung von Karten und Benutzercodes. Das DK-2882, der Server des Systems, verwaltet die Daten mit seinem Datenbus zwischen den zugehörigen Geräten. Dieser Ansatz bietet eine hohe Sicherheit in der Sabotageprävention und im Benutzerkomfort.

Stellen Sie den Betriebsmodus der Tastatur in dieser Anwendung in „Server-Modus“ mit Speicherstelle

94 = 1 ein.

Systemanschluss

AR-2802/06/07/09 ZUSATZLESEGERÄT ODER TASTATUR-LESEGERÄT

DATEINEINGANGS-/ AUSGANGSBUS

(+) STROMVERSORGUNG

DK-2882

(SERVER)

(-) GEMEINSAME MASSE

DA-2800 ODER DA-2801 (DECODER)

ELEKTRISCHES SCHLOSS

Schaltplan

GND(-)

12 – 24 V/DC

STROM-

VERSORGUNG

AP-960

12-24V/DC

AR-2802/06/07/09

ZUSATZ-LESEGERÄT

ODER TASTATUR-

LESEGERÄT

DATA

TAMPER

( + ) ( – )

I/O

N.C.

12-24V DC

DK-2882

( + ) ( – ) 12-24V DC

(SERVER)

OUTPUT 1

654321

LED

987

654321

EGINDATA

OUTPUT

N.OCONN.C

I/O

(-) GEMEINSAME MASSE

(+) STROMVERSORGUNG

AD-1312 ODER

DATEINEINGANGS-/AUSGANGSBUS

ZIFFERNBLOCK

AUSGANGSTASTER

WEITERE AUSGANGSTASTER KÖNNEN PARALLEL ANGESCHLOSSEN WERDEN

KLINGELKNOPF

(

N.O.

(-)

N.O.

(

N.O.

43. ANWENDUNGSHINWEISE FÜR

ZUSATZANSCHLÜSSE

KEYPAD PWR

)

DOOR BELL IN

EG IN

DATA I/O

DA-2800 ODER DA-2801

(DECODER)

TAMPER

COM

GND(-)

N.C.

DOOR SENS

O/P 1 INHIB

INT. LOCK

DU OUT

AUSGANG 1 AUSGANG 2 AUSGANG 3

N.C. N.O.

N.O.

COM

N.C.

AUSGANGSRELAIS 1 N.O. Ausgang für fehlersicheres Schloss N.C. Ausgang für ausfallsicheres Schloss

ELEKTRISCHES

SCHLOSS

1N4004

KATHODE

KEY ACT O/P

VERKNÜPFUNG

-----------------------

ALARM O/P

a) TAMPER N.C.

ALARMZENTRALE

24 STUNDEN N.C.

SCHUTZLINIE

Der Sabotagekontakt ist ein Öffner, während die Tastatur in einem Gehäuse gesichert ist. Er ist offen, wenn die Tastatur aus dem Gehäuse entfernt wird. Um Sabotage zu vermeiden, sind diese Anschlüsse bei Bedarf mit einer 24-Stunden-Öffner-Schutzlinie einer Alarmanlage in Reihe zu schalten.

b) DOOR SENS

• Automatische erneute Türverriegelung – Das

System verriegelt die Tür sofort wieder, nachdem ein

TÜR-

MAGNETKONTAKT

gültiger Zugang gewährt wurde, um das Eindringen von „dicht folgenden Personen“ zu verhindern.

• Tür gewaltsam geöffnet Alarm – Die Tastatur generiert

einen sofortigen Alarm, wenn die Tür gewaltsam geöffnet wird. Aktivieren Sie die Funktion in Speicherstelle 80.

• Tür angelehnt Alarm– Die Tastatur generiert einen Alarm,

wenn die Tür länger als die Verzögerungszeit offen bleibt.

Mit Hilfe eines Öffner-Türpositionssensors (in der Regel ein Magnetkontakt) an der Tür, um die folgenden Funktionen einzustellen:

Aktivieren Sie die Funktion in Speicherstelle 81.

• Verriegelungssteuerung – Wenn die Tür geöffnet

wird, gibt der Verriegelungsausgang der Tastatur einen (-) Befehl, um die andere Tastatur in einem Verriegelungssystem zu deaktivieren.

• Türöffnungsalarm – Der Türöffnungsalarm ist nur

für die Fluchttür bestimmt. Er wird immer beim Öffnen der Tür ausgegeben, es sei denn, es wird vor dem Öffnen der Tür ein gültiger Benutzercode oder eine gültige Karte verwendet. Aktivieren Sie die Funktion in Speicherstelle 91.

c) ALARMAUSGANG – SETZEN SIE DIE BRÜCKE „K OR A“ AUF „A“.

ALARMZENTRALE

ODER

LED

PIEZO-SUMMER MIT GERINGER LEISTUNGSAUFNAHME

24 STUNDEN N.O.

SCHUTZLINIE

Der Alarmausgang schaltet gegen Masse (-), wenn die Tür gewaltsam geöffnet oder nach der Ausgangsverzögerung offen gelassen wird. Sie können damit eine LED und/oder einen kleinen Summer einschalten, um Wachpersonal zu benachrichtigen oder ihn an einer 24-Stunden-Schließer-Schutzlinie einer Alarmanlage anschließen. Siehe Speicherstelle 80 und 91 für weitere Informationen zu diesen Funktionen.

• Es wird nur eine Anschlussoption empfohlen. Achten Sie darauf, dass der Sinkstrom den Höchstnennstrom von 100 mA nicht überschreitet.

d) TASTE AKTIV – SETZEN SIE DIE BRÜCKE „K OR A“ AUF „K“.

PIEZO-SUMMER MIT GERINGER

LED

LEISTUNGSAUFNAHME

(a) (b)

ODER

ISOLIERUNG RELAIS

N.O. RELAISKONTAKT

Der Ausgang Key Active schaltet für 10 Sekunden gegen Masse (-), wenn eine Taste gedrückt wird. Sie können damit eine LED und/oder einen kleinen Summer einschalten, um Wachpersonal zu benachrichtigen oder um ein Relais zum Einschalten von Licht oder Auslösen einer CCTV-Kamera zur Aufnahme ansteuern.

• Vergewissern Sie sich, dass das Relais zum Einschalten von Leuchten eine ausreichende Isolierung zwischen Hoch- und Niederspannung aufweist, um Schäden an der Tastatur zu vermeiden.

• Es wird nur eine Anschlussoption empfohlen. Achten Sie darauf, dass der Sinkstrom den Höchstnennstrom von 100 mA nicht übersteigt.

• Externe Stromversorgung und Trennrelais sind für den Betrieb von Hochleistungsgeräten, wie Leuchten, unbedingt erforderlich.

e) NÖTIGUNGSAUSGANG

ALARMZENTRALE

ODER

LED

PIEZO-SUMMER MIT GERINGER LEISTUNGSAUFNAHME

24 STUNDEN N.O.

SCHUTZLINIE

Der Nötigungsausgang schaltet bei Eingabe des Nötigungscodes gegen Masse (-). Sie können damit eine LED und/oder einen kleinen Summer einschalten, um Wachpersonal zu benachrichtigen oder ihn an einer 24-StundenSchließer-Schutzlinie einer Alarmanlage anschließen.

• Es wird nur eine Anschlussoption empfohlen. Achten Sie darauf, dass der Sinkstrom den Höchstnennstrom von 100 mA nicht überschreitet.

f) AUSGANG 2

Öffnerlinie überbrücken. Zone

AN SCHUTZLINIE EINER ALARMZENTRALE

N.C.

N.C. MAGNETKONTAKT

• Setzen Sie die Output 2 Brücke auf N.O.

• Verwenden Sie den Schließerausgang (N.O.), um eine Öffner-Schutzlinie (N.C.) einer Alarmanlage zu überbrücken.

• Stellen Sie den Ausgang auf Start-/Stoppmodus ein (Programmieroption 52, Ausgangsmodus = 0).

Alarmsystem Scharf-Unscharf-Steuerung

REMOTE-SCHARF- UND UNSCHARFSCHALTUNG N.O. ODER N.C.

ALARMZENTRALE

• Verwenden Sie den (N.O.) oder (N.C.) Ausgang, um eine Alarmanlage scharf- bzw. unscharf zu schalten.

• Konsultieren Sie das Handbuch Ihrer Alarmzentrale für den entsprechenden Ausgang für die Scharf- und Unscharfschaltung.

• Gewöhnlich stellen Sie Output 2 auf vorübergehenden Modus (Programmieroption 521, Speicherstelle 52, Ausgangsmodus = 1) für Multi-Station-Systeme und Start-/Stoppmodus (Programmieroption 520, Speicherstelle 52, Ausgang Modus = 0) für Einzel-Station-Systeme ein.

g) OUTPUT 3 – Klingelknopf (NUR DK-2882B oder D)

(OPTIONAL)

ELEKTRONISCHER

TÜRGONG

N.O.

TÜRKLINGEL

Output 3 des DK-2882B oder D ist zum Auslösen eines Niederspannungs-Türgongs vorbereitet. NICHT als Hochspannungspfad für einen Türklingel verwenden. Die maximale Nennleistung des Kontakts beträgt 24 V/DC/1 A.

Schließen Sie den Schließerausgang parallel zum Klingelknopf an.

44. WEITERE INFORMATIONEN

POTENZIALFREIER KONTAKT

Ein potentialfreier Kontakt bedeutet, dass kein Strom anliegt. Er ist für freie Anschlüsse ausgelegt. Die in diesem Tastatursystem vorgesehenen Relaisausgänge sind potentialfreie Kontakte.

N.C.

Öffnerkontakt, der Kontakt ist im Normalzustand geschlossen. Im aktiven Zustand ist er unterbrochen.

N.O.

Schließerkontakt, der Kontakt im Normalzustand geöffnet. Geschlossener Stromkreis, wenn aktiv.

TRANSISTOR OFFENER KOLLEKTORAUSGANG

Ein offener Kollektorausgang ist gleichbedeutend mit einem Schließer, der gegen Masse geschaltet ist, ähnlich einem Relaiskontakt, der gegen Masse geschaltet ist. Der Transistor ist normalerweise AUS und sein Ausgang schaltet bei Aktivität gegen Masse (-). Der offene Kollektor kann nur für kleine Leistungen eine Schaltfunktion liefern, ist aber in der Regel ausreichend für die Ansteuerung einer Alarmanlage. Die Nötigungs-, Verriegelungs- und Key Active/ Alarmausgänge der Tastatur sind offene Kollektorausgänge.

OFFENER KOLLEKTORAUSGANG –

Ausgang schaltet bei Aktivierung gegen Masse.

ENTSPRICHT

N.O. KONTAKTAUSGANG –

Ausgang schaltet bei Aktivierung gegen Masse.

45. Pege und Reinigung

• Dieses Produkt benötigt keine Wartung. Reparaturarbeiten müssen von einem Fachmann durchgeführt werden.

• Reinigen Sie das Produkt mit einem trockenen, sauberen und weichen Tuch. Das Tuch kann mit Wasser angefeuchtet werden, um die Tastatur am Codeschloss zu reinigen.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Verwenden Sie zur Reinigung ein sauberes, trockenes, fusselfreies Tuch. Drücken Sie nicht zu stark auf das Gehäuse, da dies zu Kratzspuren führen kann.

46. KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.conrad.com/downloads

Klicken Sie auf ein Flaggensymbol, um eine Sprache auszuwählen und geben Sie die Produkt-

Bestellnummer im Suchfeld ein. Danach können Sie die EU-Konformitätserklärung im PDF-Format herunterladen.

47. ENTSORGUNG

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am

Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

 SieerfüllendamitdiegesetzlichenVerpichtungenundleistenIhrenBeitragzumUmweltschutz.

48. TECHNISCHE DATEN

a) Best.-Nr. 1582599

Codeschloss

Betriebsspannung .........................12 – 24 V/DC (automatische Spannungsanpassung)

Stromaufnahme ............................75 mA (Ruhestellung) max. 145 mA (3 aktive Relais)

Schutzklasse ................................IP66

Ausgangsrelais 1 (NC NO) ...........max. 5 A/24 V/DC

Ausgangsrelais 2 (NC NO) ...........max. 1 A/24 V/DC

Ausgangsrelais 3 (NO) .................max. 1 A/24 V/DC

Anzahl Codes ...............................Mehr als 100 Millionen Codes (4- bis 8-stellig)

Freigabe durch ............................. Benutzercode, Transponder-Karte oder Benutzercode und Transponder-Karte

Anschlussstandard .......................Wiegand-Ausgang (für Transponder-Karte oder Benutzercode)

Übertragungsleistung ...................35dB/μA/m

Montageort ...................................Innen- und Außenbereich

Transponder-Karte Frequenz .......125 kHz

Betriebs-/Lagerbedingungen ........-20 bis +70 °C, 5 – 95 % rF, nicht kondensierend

Abmessungen (H x B x T) ............156 x 103 x 50/70 mm

Gewicht .........................................ca. 1030 g

Steuereinheit

Betriebsspannung .........................12 – 24 V/DC (automatische Spannungsanpassung)

Stromaufnahme ...........................65 mA (Ruhestellung) max. 100 mA (3 aktive Relais)

Betriebs-/Lagerbedingungen ........-20 bis +70 °C, 5 – 95 % rF, nicht kondensierend

Schalldruckpegel ..........................94 dB in ca. 30 cm Abstand

Schaltverzögerung ........................5 Sekunden

Sicherheitsalarm ...........................3 Minuten

Montageort ...................................Trockene Innenbereiche

Abmessungen (H x B x T) ............33 x 120 x 87 mm

Gewicht .........................................ca. 178 g

oder kombiniert

b) Best.-Nr. 1582600

Codeschloss

Betriebsspannung .........................12 – 24 V/DC (automatische Spannungsanpassung)

Stromaufnahme ...........................75 mA (Ruhestellung) max. 145 mA (3 aktive Relais)

Schutzklasse ................................IP66

Ausgangsrelais 1 (NC NO) ...........max. 5 A/24 V/DC

Ausgangsrelais 2 (NC NO) ...........max. 1 A/24 V/DC

Ausgangsrelais 3 (NO) .................max. 1 A/24 V/DC

Anzahl Codes ...............................Mehr als 100 Millionen Codes (4- bis 8-stellig)

Freigabe durch ............................. Benutzercode, Transponder-Karte oder Benutzercode und Transponder-Karte

Anschlussstandard .......................Wiegand-Ausgang (für Transponder-Karte und/oder Benutzercode)

Übertragungsleistung ...................35dB/μA/m

Montageort ...................................Innen- und Außenbereich

Transponder-Karte Frequenz .......125 kHz

Betriebs-/Lagerbedingungen ........-20 bis +70 °C, 5 – 95 % rF, nicht kondensierend

Abmessungen (H x B x T) ............151 x 98 x 42 mm

Gewicht .........................................ca. 460 g

Steuereinheit

Betriebsspannung .........................12 – 24 V/DC (automatische Spannungsanpassung)

Stromaufnahme ...........................65 mA (Ruhestellung) max. 100 mA (3 aktive Relais)

Betriebs-/Lagerbedingungen ........-20 bis +70 °C, 5 – 95 % rF, nicht kondensierend

Schalldruckpegel ..........................94 dB in ca. 30 cm Abstand

Schaltverzögerung ........................Alle 5 Sekunden

Sicherheitsalarm ...........................3 Minuten

Montageort ...................................Trockene Innenbereiche

Abmessungen (H x B x T) ............33 x 120 x 87 mm

Gewicht .........................................ca. 178 g

oder kombiniert

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die

Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

2018

by Conrad Electronic SE.

1582599_600_V1_0918_02_mxs_m_de_part 1

Sygonix 1582599, 1582600 Operating Instructions [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
