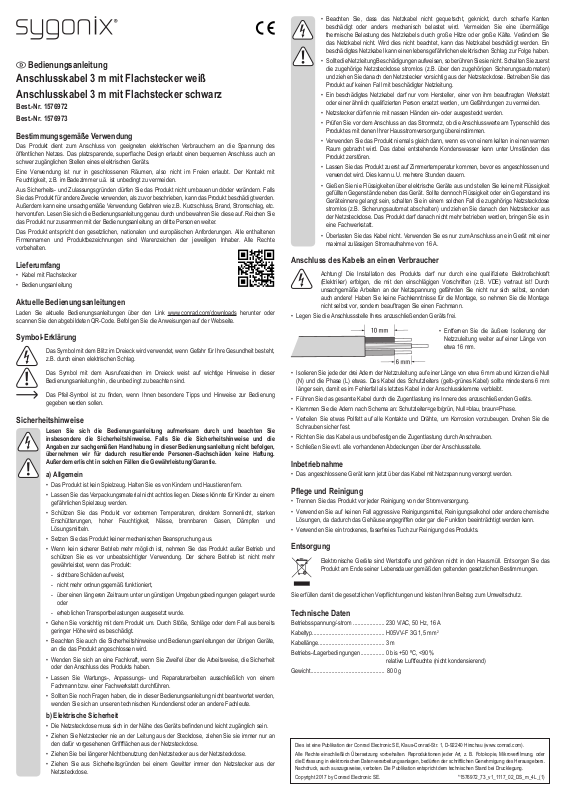

Sygonix 1576973, 1576972 Operating instructions [ml]

Bedienungsanleitung

Anschlusskabel 3 m mit Flachstecker weiß Anschlusskabel 3 m mit Flachstecker schwarz

Best.-Nr. 1576972 Best.-Nr. 1576973

Bestimmungsgemäße Verwendung

Das Produkt dient zum Anschluss von geeigneten elektrischen Verbrauchern an die Spannung des

öffentlichen Netzes. Das platzsparende, superache Design erlaubt einen bequemen Anschluss auch an schwer zugänglichen Stellen eines elektrischen Geräts.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden.

Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc.

hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Kabel mit Flachstecker

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,

z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser

Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung

gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die

Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken

Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und

Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits

geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,

an die das Produkt angeschlossen wird.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Elektrische Sicherheit

• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht zugänglich sein.

• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an

den dafür vorgesehenen Griffächen aus der Netzsteckdose.

• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.

• Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder anders mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. Verändern Sie das Netzkabel nicht. Wird dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.

• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigter Netzleitung.

• Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt

oder einer ähnlich qualizierten Person ersetzt werden, um Gefährdungen zu vermeiden.

• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Prüfen Sie vor dem Anschluss an das Stromnetz, ob die Anschlusswerte am Typenschild des Produktes mit denen Ihrer Hausstromversorgung übereinstimmen.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören.

• Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit

gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen Fall die zugehörige Netzsteckdose

stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Überlasten Sie das Kabel nicht. Verwenden Sie es nur zum Anschluss an ein Gerät mit einer maximal zulässigen Stromaufnahme von 16 A.

Anschluss des Kabels an einen Verbraucher

Achtung! Die Installation des Produkts darf nur durch eine qualizierte Elektrofachkraft

(Elektriker) erfolgen, die mit den einschlägigen Vorschriften (z.B. VDE) vertraut ist! Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht nur sich selbst, sondern auch andere! Haben Sie keine Fachkenntnisse für die Montage, so nehmen Sie die Montage nicht selbst vor, sondern beauftragen Sie einen Fachmann.

• Legen Sie die Anschlussstelle Ihres anzuschließenden Geräts frei.

• Entfernen Sie die äußere Isolierung der Netzzuleitung weiter auf einer Länge von etwa 16 mm.

• Isolieren Sie jede der drei Adern der Netzzuleitung auf einer Länge von etwa 6 mm ab und kürzen die Null (N) und die Phase (L) etwas. Das Kabel des Schutzleiters (gelb-grünes Kabel) sollte mindestens 6 mm länger sein, damit es im Fehlerfall als letztes Kabel in der Anschlussklemme verbleibt.

• Führen Sie das gesamte Kabel durch die Zugentlastung ins Innere des anzuschließenden Geräts.

• Klemmen Sie die Adern nach Schema an: Schutzleiter=gelb/grün, Null=blau, braun=Phase.

• Verteilen Sie etwas Polfett auf alle Kontakte und Drähte, um Korrosion vorzubeugen. Drehen Sie die Schrauben sicher fest.

• Richten Sie das Kabel aus und befestigen die Zugentlastung durch Anschrauben.

• Schließen Sie evtl. alle vorhandenen Abdeckungen über der Anschlussstelle.

Inbetriebnahme

• Das angeschlossene Gerät kann jetzt über das Kabel mit Netzspannung versorgt werden.

Pege und Reinigung

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische

Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das

Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Betriebsspannung/-strom ..................... 230 V/AC, 50 Hz, 16 A

Kabeltyp ................................................ H05VV-F 3G 1,5 mm

Kabellänge ............................................ 3 m

Betriebs-/Lagerbedingungen ................ 0 bis +50 ºC, <90 %

Gewicht ................................................. 800 g

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

relative Luftfeuchte (nicht kondensierend)

Operating instructions

3 m power cable with at plug, white 3 m power cable with at plug, black

Item no. 1576972 Item no. 1576973

Intended use

This product is designed to connect suitable electrical appliances to a mains voltage. The compact, ultra-slim design allows you to connect appliances in areas that are hard to access.

This product is intended for indoor use only. Do not use it outdoors. Contact with moisture (e.g. in bathrooms) must be avoided under all circumstances.

For safety and approval purposes, you must not rebuild and/or modify this product. Using the product for purposes other than those described above may damage the product. In addition, improper use can cause

hazards such as a short circuit, re or electric shock. Read the instructions carefully and store them in a safe

place. Only make this product available to third parties together with its operating instructions. This product complies with statutory national and European regulations. All company and product names are

• Never insert or unplug the mains plug when your hands are wet.

• Before connecting the product to the mains, make sure that your local AC mains voltage

matches the specications on the nameplate.

• Never use the product immediately after it has been brought from a cold room into a warm one. The condensation generated may destroy the product.

• Allow the product to reach room temperature before connecting it and putting it to use. This may take several hours.

• Never pour any liquids over electrical devices or place objects lled with liquid next to the product. If liquid or an object does enter the interior of the device, power down the respective socket (e.g. switch off the circuit breaker), and then remove the mains plug from the mains socket. Discontinue use and take the product to a specialist repair centre.

• Never overload the cable. Only connect the cable to an appliance with a maximum current consumption of 16 A.

Connecting the cable to an appliance

Warning! This product must only be installed by a qualied electrician who is familiar with the

relevant regulations. By carrying out improper work on the mains voltage you endanger not only yourself, but also others. If you are not sure how to install the product, consult a specialist. Do not attempt to install it yourself.

• Expose the cable connection point on your appliance.

• Remove the outer insulation on the mains cable to a length of about 16 mm.

Delivery contents

• Cable with at plug

• Operating Instructions

Up-to-date operating instructions

To download the latest operating instructions, visit www.conrad.com/downloads or scan the QR code on this page. Follow the instructions on the website.

Explanation of symbols

The symbol with the lightning in a triangle indicates that there is a risk to your health, e.g. due to

an electric shock.

The symbol with an exclamation mark in a triangle is used to highlight important information in

these operating instructions. Always read this information carefully.

The arrow symbol indicates special information and advice on how to use the product.

Safety information

Read the operating instructions and safety information carefully. If you do not follow the safety instructions and information on proper handling in this manual, we will assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

a) General information

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly, as it may become dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity,

moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, stop using it and prevent unauthorized use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stress.

• Always handle the product carefully. Jolts, impacts or a fall even from a low height may damage the product.

• Always observe the safety and operating instructions of any other devices which are connected to the product.

• Consult a technician if you are not sure how to use or connect the product.

• Maintenance, modications and repairs must be done by a technician or a specialist repair centre.

• If you have questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

b) Electrical safety

• The mains outlet must be located near to the appliance and be easily accessible.

• Never unplug the mains plug by pulling on the cable. Always use the grips on the plug.

• Unplug the mains plug from the mains socket if you do not plan to use the appliance for an extended period of time.

• For safety reasons, disconnect the mains plug from the mains socket during thunderstorms.

• Make sure that the mains cable is not squeezed, bent, damaged by sharp edges or subjected to mechanical stress. Avoid excessive thermal stress on the mains cable from extreme heat or cold. Do not attempt to modify the mains cable, as this may cause permanent damage. Damaged mains cables can cause a fatal electric shock.

• Do not touch the mains cable if there are any signs of damage. Power down the respective mains socket (e.g. via the respective circuit breaker), and then carefully pull the mains plug from the mains socket. Never use the product if the mains cable is damaged.

• Damaged mains cables must be replaced by the manufacturer, an authorized repair centre

or a qualied electrician.

• Strip the insulation on each of the three wires to a length of about 6 mm and shorten the neutral (N) and live (L) wires slightly. The earth cable (yellow-green cable) should be at least 6 mm longer so that it remains the last cable in the screw terminal in the event of a fault.

• Run the entire cable through the strain relief into the interior of the appliance that you want to connect.

• Connect the wires: Earth=yellow/green, neutral=blue, live=brown.

• Grease the contacts and wires slightly to prevent corrosion. Tighten the screws to secure the wires in place.

• Align the cable and screw the strain relief in place.

• If necessary, close all covers on the cable connection point.

Operation

• The connected appliance can now be powered via the extension cable.

Care and cleaning

• Always disconnect the product from the power supply before cleaning it.

• Never use aggressive detergents, rubbing alcohol or other chemical solutions, as these may damage the housing or cause the product to malfunction.

• Use a dry, lint-free cloth to clean the product.

Disposal

Electronic devices are recyclable waste and must not be placed in household waste. Always

dispose of the product according to the relevant statutory regulations.

You thus full your statutory obligations and contribute to the protection of the environment.

Technical data

Operating voltage/current ..................... 230 V/AC, 50 Hz, 16 A

Cable type ............................................ H05VV-F 3G 1.5 mm

Cable length ......................................... 3 m

Operating/storage conditions ................ 0 to +50 ºC, <90 %

Weight .................................................. 800 g

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method (e.g. photocopying, microlming, or the capture in

electronic data processing systems) requires prior written approval from the editor. Reprinting, also in part, is prohibited. This publication represent the technical status at the time of printing.

relative humidity (non-condensing)

Mode d'emploi

Câble de raccordement 3 m avec che plate blanche Câble de raccordement 3 m avec che plate noire

N° de commande 1576972 N° de commande 1576973

Utilisation prévue

Le produit sert à connecter des appareils électriques à la tension du réseau. Le design compact et extra-plat

permet de raccorder aisément des appareils électriques, même dans les endroits difciles d'accès.

L'utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l'utilisation en plein air est interdite. Éviter impérativement tout contact avec l'humidité, par ex. dans une salle de bains, etc.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modication du produit est interdite. Si vous utilisez le produit à d’autres ns que celles décrites précédemment, vous risquez de

l’endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

Contenu

• Câble avec che plate

• Mode d'emploi

Mode d’emploi actualisé

Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions du site Web.

Explication des symboles

Le symbole d'éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc

électrique.

Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention sur des

consignes importantes du mode d'emploi qui doivent impérativement être respectées.

Le symbole de la èche précède les conseils et remarques spéciques à l'utilisation.

Consignes de sécurité

Lisez attentivement le mode d’emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non respect des consignes de sécurité et des instructions d’utilisation du présent mode d’emploi. En outre, la garantie est annulée

dans de tels cas.

a) Généralités

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux

domestiques.

• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.

• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de

secousses intenses, d'humidité élevée, d'eau, de gaz inammables, de vapeurs et de

solvants.

• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégezle contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :

- présente des traces de dommages visibles,

- ne fonctionne plus comme il devrait,

- a été rangé dans des conditions inadéquates sur une longue durée, ou

- a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. Les chocs, les coups et les chutes, même d’une faible

hauteur, sufsent pour endommager l’appareil.

• Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à cet appareil.

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le branchement de l'appareil.

• Toute manipulation d’entretien, d’ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

b) Sécurité électrique

• La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible.

• Ne tirez jamais sur le câble pour débrancher la che de secteur de la prise de courant ; retirez

toujours la che en la saisissant par les surfaces de préhension prévues à cet effet.

• Lorsque l’appareil n’est pas utilisé durant une période prolongée, retirez la che de secteur de la prise de courant.

• Pour des raisons de sécurité, débranchez la che de secteur de la prise de courant par temps d’orage.

• Veillez à ce que le cordon d’alimentation ne soit pas écrasé, plié, endommagé par des arêtes vives ou ne soit exposé à d’autres contraintes mécaniques. Évitez les sollicitations thermiques excessives du cordon d’alimentation liées à une chaleur ou à un refroidissement extrême. Ne

modiez pas le cordon d’alimentation. Dans le cas contraire, vous risqueriez d’endommager

le cordon d’alimentation. Un cordon d’alimentation endommagé peut occasionner une électrocution mortelle.

• Si le câble d'alimentation est endommagé, ne le touchez pas. Mettez tout d’abord la prise de courant correspondante hors tension (par ex. au moyen du coupe-circuit automatique

correspondant) puis retirez avec précaution la che de la prise de courant. N'utilisez en aucun

cas le produit avec un câble secteur endommagé.

• Un câble d’alimentation doit être remplacé uniquement par le fabricant, par un atelier agréé

ou par une autre personne qualiée an d’éviter tout danger.

• Ne jamais brancher ou débrancher la che secteur avec les mains mouillées.

• Avant de raccorder l'appareil à la source d'alimentation, vériez que la tension de la source

d'alimentation et la tension nominale correspondent aux spécications d'alimentation gurant

sur la plaque signalétique de l'appareil.

• N’allumez jamais l’appareil immédiatement quand il vient de passer d’une pièce froide à une pièce chaude. L’eau de condensation qui en résulterait pourrait détruire l'appareil dans le pire des cas.

• Laissez l’appareil s’acclimater à la température ambiante avant de le brancher et de le mettre en marche. Cela peut prendre plusieurs heures selon les circonstances.

• Ne versez jamais de liquides sur les appareils électriques et ne posez pas d'objets contenant des liquides à côté de l'appareil. Si du liquide ou un objet devait toutefois pénétrer à l’intérieur de l’appareil, mettez d’abord la prise de courant correspondante hors tension (déconnectez

par ex. le coupe-circuit automatique) et débranchez ensuite la che de la prise de courant. N’utilisez ensuite plus le produit et conez-le à un atelier spécialisé.

• Ne surchargez pas le câble. Utilisez-le uniquement pour raccorder des appareils à consommation de courant de 16 A max.

Branchement du câble à un appareil

Attention ! L'installation du produit doit être effectuée uniquement par un technicien spécialisé en

électricité (électricien) connaissant parfaitement les prescriptions spéciques (p. ex. VDE, etc.)

! Toute manipulation inappropriée sur le réseau électrique risque de vous mettre en danger et de mettre en danger les autres ! Si vous n'avez pas les connaissances techniques nécessaires pour le montage, ne le faites pas vous-même : faites plutôt appel à un professionnel.

• Dégagez le point de connexion de l'appareil que vous souhaitez raccorder.

• Retirez l'isolation extérieure du câble d'alimentation sur une longueur d'environ 16 mm.

• Isolez chacun des trois ls du câble d’alimentation sur une longueur d'environ 6 mm et raccourcissez

un peu le neutre (N) et la phase (L). Le câble du conducteur de protection (câble vert-jaune) doit être au

moins 6 mm plus long an que lors d'une panne celui-ci reste bien dans le bornier.

• Faites passer tout le câble à travers le protecteur de cordon à l'intérieur de l'appareil à raccorder.

• Branchez les ls conformément au schéma : Conducteur de protection = jaune/vert, neutre = bleu, marron

= phase.

• Répartissez un peu de graisse de protection sur tous les contacts et les ls pour éviter la corrosion. Vissez

les vis fermement.

• Alignez le câble et xez le protecteur de cordon en le vissant.

• Le cas échéant, fermez tous les caches présents sur les points de connexion.

Mise en service

• L'appareil connecté peut désormais être alimenté via le câble à la tension secteur.

Entretien et nettoyage

• Débranchez toujours le produit avant de le nettoyer.

• N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou d’autres produits chimiques pour le nettoyage : cela risquerait d'endommager le boîtier voire même de provoquer des dysfonctionnements.

• Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec

les ordures ménagères. À la n de sa durée de vie, mettez au rebut l’appareil conformément aux

dispositions légales en vigueur.

Vous serez ainsi en conformité avec vos obligations légales et contribuerez à la protection de l’environnement.

Données techniques

Tension/courant de fonctionnement ................230 V/CA, 50 Hz, 16 A

Type de câble .................................................H05VV-F 3G 1,5 mm

Longueur de câble ..........................................3 m

Conditions de fonctionnement/de stockage .... 0 à +50 °C, <90 %

Poids ...............................................................800 g

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y-compris ceux de traduction. La reproduction par n'importe quelle méthode, p. ex. photocopies,

microlms, ou la capture dans des systèmes de traitement électronique des données exigent l'approbation écrite préalable

de l'éditeur. La réimpression, même partielle, est interdite. Cette publication correspond au niveau technique du moment de la mise sous presse.

humidité relative (sans condensation)

Gebruiksaanwijzing

Aansluitkabel 3 m met vlakke stekker wit Aansluitkabel 3 m met vlakke stekker zwart

Bestelnr. 1576972 Bestelnr. 1576973

Doelmatig gebruik

Het product dient voor het aansluiten van geschikte elektrische verbruikers aan de spanning van het openbare stroomnet. Het ruimtebesparende, superplatte design maakt een comfortabele aansluiting ook op moeilijk toegankelijke plaatsen van een elektrisch apparaat mogelijk.

Het product is alleen bedoeld voor gebruik in gesloten ruimtes dus gebruik buitenshuis is niet toegestaan. Contact met vocht, bijv. in badkamers e.d. dient absoluut te worden vermeden.

In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok, enz. Lees de gebruiksaanwijzing zorgvuldig door

en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden.

Omvang van de levering

• Kabel met platte stekker

• Gebruiksaanwijzing

Actuele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de instructies op de website.

• Raak de kabel niet aan als deze beschadigingen vertoont. Schakel eerst het betreffende stopcontact stroomloos (bijv. via de bijbehorende zekeringskast) en trek daarna de stekker

voorzichtig uit het stopcontact. Gebruik het product nooit met een beschadigde kabel.

• Een beschadigde kabel mag alleen door de fabrikant, een door deze aangewezen werkplaats

of een daarvoor gekwaliceerde persoon worden vervangen om gevaarlijke situaties te

voorkomen.

• Stekkers mogen nooit met natte handen in het stopcontact gestoken of eruit getrokken worden.

• Controleer voor het aansluiten op het stroomnet of de aansluitwaarden op het typeplaatje van het product overeenstemmen met die van uw stroomnet.

• Gebruik het product nooit direct nadat het van een koude naar een warme ruimte is overgebracht. De condens die hierbij ontstaat, kan in bepaalde gevallen het product onherstelbaar beschadigen.

• Laat het product eerst op kamertemperatuur komen voor u het aansluit en gebruikt. Dit kan eventueel enkele uren duren.

• Zorg ervoor dat elektrische apparaten nooit met vloeistof in contact komen en zet geen met vloeistof gevulde voorwerpen naast het apparaat. Mocht er toch vloeistof of een voorwerp in het apparaat terecht zijn gekomen, schakel dan het betreffende stopcontact stroomloos (bijv. de zekering uitschakelen) en trek vervolgens de stekker uit het stopcontact. Het product mag daarna niet meer worden gebruikt; breng het naar een elektrotechnisch bedrijf.

• Overbelast de kabel niet. Gebruik het alleen voor het aansluiten aan een apparaat met een maximaal toegestane stroomopname van 16 A.

Aansluiten van de kabel aan een verbruiker

Waarschuwing! Uitsluitend een erkende vakman (elektricien), die vertrouwd is met de

desbetreffende voorschriften (bijv. KEMA), mag het product installeren! Door ondeskundig werken aan de netspanning brengt u niet alleen uw eigen veiligheid, maar ook die van anderen in gevaar! Als u niet over de nodige vakkennis beschikt om zelf te monteren, laat dit dan aan een vakman over.

• Maak de aansluiting van het aan te sluiten apparaat vrij.

• Verwijder de buitenste isolatie van de elektrische stroomkabel op een maximale lengte van ongeveer 16 mm.

Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar voor uw

gezondheid bestaat bijv. door elektrische schokken.

Het symbool met het uitroepteken in een driehoek wijst op belangrijke tips in deze

gebruiksaanwijzing die beslist opgevolgd moeten worden.

Het pijl-symbool ziet u waar bijzondere tips en aanwijzingen over de bediening worden gegeven.

Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan personen of voorwerpen. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het uit de buurt van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit zou voor kinderen gevaarlijk speelgoed kunnen worden.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge vochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.

• Stel het product niet bloot aan welke mechanische belasting dan ook.

• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd als het product:

- zichtbaar is beschadigd,

- niet meer naar behoren werkt,

- tijdens een langere periode is opgeslagen onder slechte omstandigheden, of

- onderhevig is geweest aan ernstige vervoergerelateerde belastingen.

• Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe hoogte kunnen het product beschadigen.

• Neem ook de veiligheids- en gebruiksaanwijzingen van alle andere apparaten in acht die op het product zijn aangesloten.

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het product.

• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

• Als u nog vragen heeft die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met onze technische dienst of andere specialisten.

b) Elektrische veiligheid

• Het stopcontact moet zich in de buurt van het apparaat bevinden en gemakkelijk bereikbaar zijn.

• Trek de stekker nooit aan de kabel uit de contactdoos, trek deze altijd aan de daarvoor bestemde greepvlakken uit de contactdoos.

• Trek de stekker uit de contactdoos als u deze langere tijd niet gebruikt.

• Haal uit veiligheidsoverwegingen bij onweer de stekker altijd uit het stopcontact.

• Zorg dat de kabel niet wordt afgekneld, geknikt, door scherpe randen wordt beschadigd of op andere wijze mechanisch wordt belast. Vermijd overmatige thermische belasting van de kabel door te hoge of te lage temperaturen. Verander de kabel niet. Indien dit niet in acht wordt genomen, kan de kabel beschadigd raken. Een beschadigde kabel kan een levensgevaarlijke elektrische schok tot gevolg hebben.

• Strip elk van de drie draden van de stroomkabel op een lengte van ongeveer 6 mm en kort de nuldraad (N) en de fasedraad (L) een beetje in. De kabel van de randaarde (geel-groene draad) moet tenminste 6 mm langer zijn, zodat het in geval van storingen als laatste kabel in de aansluitklem blijft zitten.

• Steek de complete kabel door de trekontlasting in het binnenste van het aan te sluiten apparaat.

• Klem de aders aan volgens het schema: Randaarde=geel/groen, nuldraad =blauw, bruin=fasedraad.

• Verdeel een beetje poolvet op alle contacten en kabels, om corrosie te voorkomen. Draai de schroeven goed vast.

• Richt de kabel uit en bevestig de trekontlasting door vastschroeven.

• Sluit eventueel alle aanwezige afdekkingen boven de aansluitpunten.

Ingebruikname

• Het aangesloten apparaat kan nu via de kabel worden verzorgd met netvoeding.

Reiniging en onderhoud

• Verbreek voor iedere reiniging de verbinding met de stroomvoorziening.

• Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.

• Gebruik een droog, pluisvrij doekje voor de reiniging van het product.

Afvoer

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Voer het product

aan het einde van zijn levensduur volgens de geldende wettelijke bepalingen af.

Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu.

Technische gegevens

Bedrijfsspanning/-stroom ...................... 230 V/AC, 50 Hz, 16 A

Kabeltype .............................................. H05VV-F 3G 1,5 mm

Kabellengte ........................................... 3 m

Gebruiks-/opslagcondities .................... 0 tot +50 ºC, 90 %

Gewicht ................................................. 800 g

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Voor reproducties van welke aard dan ook, bijv. fotokopie,

microverlming of registratie in elektronische gegevensverwerkingsapparatuur, is de schriftelijke toestemming van de

uitgever vereist. Reproductie, ook gedeeltelijke, is niet toegestaan. De publicatie is een weergave van de technische stand bij het ter perse gaan.

relatieve luchtvochtigheid (niet condenserend)

Sygonix 1576973, 1576972 Operating instructions [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
