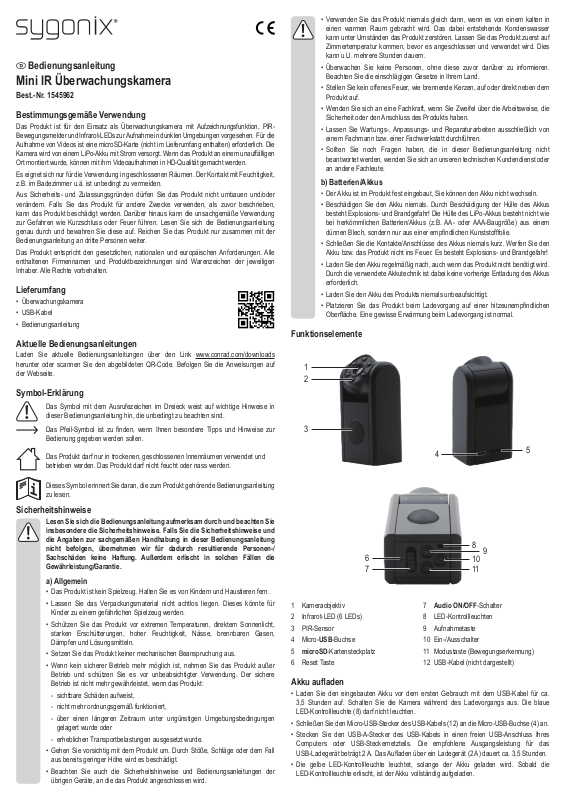

Sygonix 1545962 User guide [ml]

Bedienungsanleitung

Mini IR Überwachungskamera

Best.-Nr. 1545962

Bestimmungsgemäße Verwendung

Das Produkt ist für den Einsatz als Überwachungskamera mit Aufzeichnungsfunktion, PIR­Bewegungsmelder und Infrarot-LEDs zur Aufnahme in dunklen Umgebungen vorgesehen. Für die
Aufnahme von Videos ist eine microSD-Karte (nicht im Lieferumfang enthalten) erforderlich. Die
Kamera wird von einem LiPo-Akku mit Strom versorgt. Wenn das Produkt an einem unauffälligen
Ort montiert wurde, können mit ihm Videoaufnahmen in HD-Qualität gemacht werden.

Es eignet sich nur für die Verwendung in geschlossenen Räumen. Der Kontakt mit Feuchtigkeit,
z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Darüber hinaus kann die unsachgemäße Verwendung
zur Gefahren wie Kurzschluss oder Feuer führen. Lesen Sie sich die Bedienungsanleitung
genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Überwachungskamera

• USB-Kabel

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf
der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur

Bedienung gegeben werden sollen.

Das Produkt darf nur in trockenen, geschlossenen Innenräumen verwendet und
betrieben werden. Das Produkt darf nicht feucht oder nass werden.

Dieses Symbol erinnert Sie daran, die zum Produkt gehörende Bedienungsanleitung
zu lesen.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser
kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf
Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies
kann u.U. mehrere Stunden dauern.

• Überwachen Sie keine Personen, ohne diese zuvor darüber zu informieren.
Beachten Sie die einschlägigen Gesetze in Ihrem Land.

• Stellen Sie kein offenes Feuer, wie brennende Kerzen, auf oder direkt neben dem
Produkt auf.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.

b) Batterien/Akkus

• Der Akku ist im Produkt fest eingebaut, Sie können den Akku nicht wechseln.

• Beschädigen Sie den Akku niemals. Durch Beschädigung der Hülle des Akkus
besteht Explosions- und Brandgefahr! Die Hülle des LiPo-Akkus besteht nicht wie
bei herkömmlichen Batterien/Akkus (z.B. AA- oder AAA-Baugröße) aus einem

dünnen Blech, sondern nur aus einer empndlichen Kunststofffolie.

• Schließen Sie die Kontakte/Anschlüsse des Akkus niemals kurz. Werfen Sie den
Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!

• Laden Sie den Akku regelmäßig nach, auch wenn das Produkt nicht benötigt wird.
Durch die verwendete Akkutechnik ist dabei keine vorherige Entladung des Akkus
erforderlich.

• Laden Sie den Akku des Produkts niemals unbeaufsichtigt.

• Platzieren Sie das Produkt beim Ladevorgang auf einer hitzeunempndlichen

Oberäche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

Funktionselemente

1
2

3

4

5

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.

8

6
7

1 Kameraobjektiv
2 Infrarot-LED (6 LEDs)
3 PIR-Sensor
4 Micro-USB-Buchse
5 microSD-Kartensteckplatz
6 Reset Taste

7 Audio ON/OFF-Schalter
8 LED-Kontrollleuchten
9 Aufnahmetaste
10 Ein-/Ausschalter
11 Modustaste (Bewegungserkennung)
12 USB-Kabel (nicht dargestellt)

9

10
11

Akku auaden

• Laden Sie den eingebauten Akku vor dem ersten Gebrauch mit dem USB-Kabel für ca.
3,5 Stunden auf. Schalten Sie die Kamera während des Ladevorgangs aus. Die blaue
LED-Kontrollleuchte (8) darf nicht leuchten.

• Schließen Sie den Micro-USB-Stecker des USB-Kabels (12) an die Micro-USB-Buchse (4) an.

• Stecken Sie den USB-A-Stecker des USB-Kabels in einen freien USB-Anschluss Ihres
Computers oder USB-Steckernetzteils. Die empfohlene Ausgangsleistung für das

USB-Ladegerät beträgt 2 A. Das Auaden über ein Ladegerät (2 A) dauert ca. 3,5 Stunden.

• Die gelbe LED-Kontrollleuchte leuchtet, solange der Akku geladen wird. Sobald die
LED-Kontrollleuchte erlischt, ist der Akku vollständig aufgeladen.

Wenn die Kamera sich während des Betriebs automatisch ausschaltet, kontrollieren

Sie, ob der Akku leer ist. Laden Sie in diesem Fall den Akku auf.

Inbetriebnahme

Die Kamera scannt kontinuierlich die Umgebung
und abhängig vom aktiven Modus, schaltet sie
entweder auf einen Nachtsicht-, Tageslichtmodus
um oder startet bzw. stoppt die Aufnahme.

Die Kamera verfügt über sechs Infrarot-LEDs (2).
Dadurch ist es möglich, Aufnahmen in dunklen
Umgebungen (Nachtsicht) durchzuführen.
Aufnahmen mit Nachtsicht werden in schwarz/
weiß durchgeführt und sind bis zu einer
Entfernung von 5 – 8 Metern möglich. Wenn
ausreichend Licht vorhanden ist, werden
Aufnahmen in Farbe durchgeführt.

a) Einsetzen und Entfernen der microSD-Karte

• Das Produkt hat keinen internen Speicher. Daher müssen Sie eine Speicherkarte einsetzen,
um Aufnahmen zu speichern. Im Lieferumfang ist keine microSD-Speicherkarte enthalten.
Es werden microSD-Speicherkarten mit bis zu 32 GB unterstützt. Die Kapazität der microSD­Karte darf nicht kleiner als 8 GB sein.

• Schalten Sie vor dem Einsetzen oder Entfernen der Speicherkarte die Kamera aus und
schließen Sie das Produkt nicht an einen Computer oder an ein USB-Steckernetzteil an.
Dies kann zu einer Beschädigung der Speicherkarte und/oder des Produkts führen.

• Stellen Sie vor dem ersten Gebrauch sicher, dass die microSD-Karte formatiert wurde.
Stecken Sie dann die microSD-Karte vorsichtig in den microSD-Kartensteckplatz (5) ein, bis
sie einrastet. Wenden Sie beim Einstecken der Karte nicht zu viel Kraft an.

• Entfernen Sie die microSD-Karte, indem Sie sie kurz eindrücken und dann loslassen. Die
Speicherkarte kann dann entfernt werden.

Sichern Sie regelmäßig den Speicherinhalt Ihrer microSD-Karte. Ein Datenverlust
kann unerwartet und jederzeit auftreten. Vergessen Sie vor der Formatierung auch
nicht, Ihre Daten zu sichern.

b) Kamerawinkel einstellen

• Der Kamerakopf kann innerhalb eines Winkels von 180° eingestellt werden. Stellen Sie den
Kamerakopf vorsichtig ein. Wenden zum Einstellen keine Kraft an und überdrehen Sie den
Kamerakopf nicht. Berühren Sie bei der Winkeleinstellung nicht den Kamerasensor.

c) Einstellen von Datum und Uhrzeit

• Schließen Sie das Micro-USB-Kabel an die Kamera und Ihren Computer an. Die gelbe LED
leuchtet auf und zeigt damit an, dass der Akku aufgeladen wird.

• Halten Sie den Ein-/Ausschalter (10) für ca. 2 Sekunden gedrückt. Die blaue und gelbe
LED leuchten auf, während die rote LED blinkt. Ihr Computer erkennt die Kamera als ein
externes USB-Laufwerk und weist ihm einen Laufwerksbuchstaben zu.

• Öffnen Sie das Laufwerk. Im Hauptordner wird der Dateiname SETTIME.TXT angezeigt.
Datum und Uhrzeit werden in folgendem Format angezeigt:
yyyy-mm-dd (Jahr-Monat-Tag) hh:mm:ss (Stunden-Minuten-Sekunden).
Ändern Sie das Datum und die Uhrzeit (geben Sie das Datum und die aktuelle Uhrzeit über
eine Tastatur ein).

• Speichern Sie Ihre Änderungen. Trennen Sie die Kamera von Ihrem Computer. Bei einigen
Betriebssystemen muss das externe Laufwerk ausgeworfen werden, bevor das USB-Kabel
vom USB-Anschluss getrennt wird. Entfernen Sie das USB-Kabel zwischen Computer und
Kamera. Die Kamera übernimmt das eingestellte Datum und die Uhrzeit und verwendet
diese Einstellungen für die Aufnahme.

• Die Kamera verwendet die eingestellte Zeit, solange der Akku genügend Strom liefert.

Wenn Sie nach dem Anschließen des Produkts an einen Computer die Datei

SETTIME.TXT nicht nden, trennen Sie es vom Computer. Nehmen Sie ein kurzes

Video auf, um die microSD-Karte in der Kamera zu aktivieren. Nachdem Sie das
Produkt erneut an Ihren Computer angeschlossen haben, versuchen Sie
anschließend wieder Datum und Uhrzeit einzustellen.

Fügen Sie keine Leerzeichen oder Buchstaben hinzu und ändern Sie nicht das

Dateiformat.

Wenn die Kamera an einen Computer angeschlossen ist, sind Ein-/Ausschalter (10)

und Aufnahmetaste (9) ohne Funktion.

d) Manuelle Aufnahme

• Halten Sie den Ein-/Ausschalter zum Einschalten der Kamera für 2 Sekunden gedrückt. Die
Kamera wechselt in den Standby-Modus. Die blaue LED leuchtet auf.

• Drücken Sie die Aufnahmetaste (9). Die blaue LED blinkt 3 Mal auf und erlischt dann.
Die Kamera beginnt mit der Aufnahme eines 10-minütigen Videos. Die Kamera erkennt
automatisch die Nachtsicht oder Tageslicht.

120°
Kamerablickwinkel

60°
Erkennungswinkel

5 – 8 Meter

• Drücken Sie während der Aufnahme kurz die Aufnahmetaste, um die Aufnahme zu beenden
und das Video zu speichern. Die blaue LED leuchtet auf. Das Gerät kehrt in den Standby­Modus zurück.

• Um Audio zusammen mit dem Video aufzunehmen, schieben Sie den Audio ON/OFF
Schalter (7) auf ON.

• Halten Sie den Ein-/Ausschalter für 2 Sekunden gedrückt, um die Kamera auszuschalten. Die
blauen und roten LEDs leuchten als Bestätigung kurz auf.

Wenn die microSD-Karte voll ist, überschreibt die Kamera standardmäßig die erste

Aufnahme (Loop-Aufnahme genannt). Alle alten Aufnahmen werden der Reihe nach
überschrieben. Um diese Funktion zu deaktivieren, öffnen Sie die Datei SETTIME.
TXT wie im Kapitel „Einstellen von Datum und Uhrzeit“ beschrieben und ändern Sie
„yes“ zu „no“. Jetzt startet die Kamera keine neuen Aufnahmen. Ersetzen Sie die
microSD-Karte, geben Sie etwas Platz frei oder formatieren Sie die microSD-Karte.

e) Aufnahme mit Bewegungserkennung

Das Kameraobjektiv erkennt jede Bewegung in seinem Sichtwinkel und beginnt automatisch
mit der Aufnahme. Die Videolänge für den Bewegungserkennungs-Modus beträgt ca. 1 Minute.

Die Kamera bendet sich im Bereitschaftsmodus, wenn keine Bewegung erkannt wird.

• Schalten Sie mit der Modustaste (11) den Bewegungserkennungsmodus ein.

• Die blaue und rote LED leuchten auf. Anschließend blinkt die rote LED 3 Mal auf und sie
leuchtet weiterhin zur Bestätigung der Einstellung.

• Wenn eine Bewegung erkannt wurde, beginnt die Kamera jetzt mit der Aufnahme. Sobald
eine Bewegung erkannt wurde, blinkt die blaue LED einmal auf und leuchtet kontinuierlich.

• Um Audio zusammen mit dem Video aufzunehmen, schieben Sie den Audio ON/OFF
Schalter (7) auf ON.

• Drücken Sie die Modustaste zum Ausschalten der Kamera. Die blaue LED leuchtet kurz auf
und anschließend erlöschen die blaue und rote LED.

f) Kopieren von Aufnahmen

• Wenn das Produkt über das USB-Kabel mit einem Computer verbunden wurde, können Sie
Aufnahmen kopieren oder sie direkt vom Produkt betrachten.

• Nach dem Anschließen an den Computer leuchtet die gelbe LED als Anzeige auf, dass der
Akku aufgeladen wird.

• Halten Sie den Ein-/Ausschalter für 2 Sekunden gedrückt. Die blaue LED leuchtet
kontinuierlich und die rote LED blinkt. Ihr Computer erkennt die Kamera als externes
USB-Laufwerk.

Die Wiedergabe von Videoaufnahmen direkt von der Kamera kann leicht verzögert

oder ruckartig erfolgen. Kopieren Sie vor der Wiedergabe daher die Videoaufnahmen
zuerst auf den Computer.

• Gehen Sie zum VIDEO-Ordner und kopieren Sie die erforderlichen Videodateien per Drag &
Drop oder durch Drücken der entsprechenden Tasten.

• Werfen Sie das externe Speichergerät (Kamera) aus und trennen Sie die Kamera von Ihrem
Computer.

g) Übersicht der Funktionen der LED-Kontrollleuchten

LED-Kontrollleuchte Bedeutung

Die blaue LED leuchtet kontinuierlich.

Die blaue LED blinkt für ca. 5 Sekunden und
erlischt.

Die rote LED leuchtet kontinuierlich.

Die gelbe LED leuchtet kontinuierlich. Der Akku wird aufgeladen.

Die gelbe LED erlischt. Der Akku ist vollständig aufgeladen.

Die blaue und die gelbe LED leuchten
kontinuierlich. Die rote LED blinkt.

Standby-Modus. Die microSD-Karte wurde
eingesetzt.

Standby-Modus. Die microSD-Karte wurde
nicht eingesetzt.

Der Bewegungserkennungsmodus ist in
Bereitschaft.

Die Kamera ist mit einem Computer
verbunden.
Der Akku wird aufgeladen.

h) Zurücksetzen der Kamera

• Setzen Sie die Kamera zurück, wenn das Produkt keine Videos aufnimmt oder es
auf die Bedienelemente nicht mehr reagiert. Die Kamera muss sich im Standby- oder

Bewegungserkennungsmodus benden.

• Drücken Sie zum Zurücksetzen der Kamera kurz die Reset-Taste (6) mit einem geeigneten
spitzen Werkzeug.

• Die Kamera wechselt nach dem Zurücksetzen im Bewegungserkennungsmodus wieder in
den Bewegungserkennungsmodus.

• Die Kamera schaltet sich nach dem Zurücksetzen im Standby-Modus aus.

• Die Zeit muss nach dem Zurücksetzen nicht eingestellt werden.

i) Allgemeine Informationen

• Wenn die Kamera nach ca. 30 Sekunden nicht erkannt wird, trennen Sie sie von Ihrem
Computer. Starten Sie den Computer neu und formatieren Sie die microSD-Karte.

• Wenn Sie das Produkt als PC-Kamera verwenden, laden Sie einen geeigneten Kameratreiber
wie den ECap-Treiber herunter und installieren Sie ihn. Der ECap-Treiber ist für Windows®
7 und neuer vorgesehen.

Pege und Reinigung

• Schalten Sie vor der Reinigung das Produkt aus und trennen Sie es von der Stromversorgung.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion
beeinträchtigt werden können.

• Reinigen Sie das Produkt außen mit einem weichen, trockenen, faserfreien Tuch.

• Tauchen Sie das Produkt nicht in Wasser.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Ladespannung/-strom ........................................... 5 V/DC, max. 2 A über USB

Akku ...................................................................... 3,7 V/DC, LiPo, 1000 mAh

Lichtempndlichkeit (- IR/+ IR) ............................. 10 Lux

Leistungsaufnahme für

Videoaufnahme mit Nachtsicht ............................. 650 mA

Leistungsaufnahme für

Videoaufnahme bei Tageslicht .............................. 220 mA

Kamerablickwinkel ................................................ 120°

Kameraeinstellwinkel ............................................ 180°

PIR-Erfassungsbereich ......................................... max. 5 - 8 Meter

PIR Erfassungswinkel ........................................... 60°

Videoauösung/Bildrate ........................................ HD 720p (1280 x 720), 30 Bilder/Sekunde

Videoformat .......................................................... AVI

Video-Codierung ................................................... M-JPEG

Audio-Codierung ................................................... PCM, Mono, 16 Bit

PIR-Bereitschaftszeit ............................................ max. 1 Jahr

Tageslicht-Aufnahmezeit ...................................... max. 4 Stunden

Kontinuierliche Nachtsicht-Aufnahmezeit ............. max. 1,5 Stunden

Ladezeit für volle Ladung ..................................... ca. 3,5 Stunden (bei 2 A Ladegerät)

Größe der microSD-Speicherkarte ....................... min. 8 GB

USB-Kabellänge ................................................... ca. 0,8 m

Systemvoraussetzungen ...................................... Windows® XP und neuer, Mac OS, Linux

Betriebsbedingungen ............................................ 0 bis +40 °C, 15 % bis 85 % rF

Lagerbedingungen ................................................ -20 bis +60 °C, 15 % bis 85 % rF

Abmessungen (L x B x H) ..................................... 65 x 35 x 28 mm

Gewicht ................................................................. ca. 53 g (Kamera)

max. 32 GB, Klasse 10 und höher

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Copyright 2019 by Conrad Electronic SE. 31308A1 *1545962_V3_1219_02_mxs_m_de

Operating instructions

Mini IR surveillance camera

Item no. 1545962

Intended use

The product is intended to use as a surveillance camera featuring a recording function, PIR
movement detector and infrared LEDs for recording in dark environments. A Micro-SD card
is required for recording videos (not included). The camera is powered via the built-in LiPo
rechargeable battery. Placed in an inconspicuous location, the product can make video
recordings in HD quality.

It is intended for indoor use only. Contact with moisture, e.g. in bathrooms, must be avoided
under all circumstances.

For safety and approval purposes, you must not rebuild and/or modify this product. If you use
the product for purposes other than those described above, the product may be damaged. In
addition, improper use can cause hazards such as short circuit or re. Read the instructions
carefully and keep them. Make this product available to third parties only together with its
operating instructions.

This product complies with the statutory national and European requirements. All company
names and product names are trademarks of their respective owners. All rights reserved.

Delivery content

• Surveillance camera

• USB cable

• Operating instructions

Latest operating instructions

Download the latest operating instructions via the link www.conrad.com/downloads or scan the
QR code shown. Follow the instructions on the website.

• Do not surveil any people, without notifying them about it rst. Observe the
relevant laws of your country.

• Do not place sources of open re, such as candles, on or next to the product.

• Consult an expert when in doubt about operation, safety or connection of the

device.

• Maintenance, modications and repairs are to be performed exclusively by an
expert or at a qualied shop.

• If you have questions which remain unanswered by these operating instructions,
contact our technical support service or other technical personnel.

b) (Rechargeable) batteries

• The rechargeable battery is permanently built into the product and cannot be
replaced.

• Never damage the rechargeable battery. Damaging the casing of the rechargeable
battery might cause an explosion or a re! Unlike conventional batteries/
rechargeable batteries (e.g. AA or AAA type), the casing of the LiPo rechargeable
battery does not consist of a thin sheet but rather a sensitive plastic lm only.

• Never short-circuit the contacts of the rechargeable battery. Do not throw
the rechargeable battery or the product into re. There is a danger of re and
explosion!

• Charge the rechargeable battery regularly, even if you are not using the product.
Due to the rechargeable battery technology being used, you do not need to
discharge the rechargeable battery rst.

• Never charge the rechargeable battery of the product unattended.

• When charging, place the product on a surface that is not heat-sensitive. It is

normal that a certain amount of heat is generated during charging.

Operating elements

1
2

Explanation of symbols

An exclamation mark in a triangle indicates important instructions in this operating

manual that absolutely have to be observed.

The arrow symbol indicates specic tips and advice on operation.

The product must only be used in dry, enclosed indoor areas. The product must
not become damp or wet.

This symbol reminds you to read the operating instructions included with the
product.

Safety instructions

Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information
on proper handling in this manual, we assume no liability for any resulting
personal injury or damage to property. Such cases will invalidate the warranty/
guarantee.

a) General

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. This may become

dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high
humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and

protect it from any accidental use. Safe operation can no longer be guaranteed
if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height

can damage the product.

• Also observe the safety and operating instructions of any other devices which are
connected to the product.

• Never use the product immediately after it has been brought from a cold room
into a warm one. The condensation generated could destroy the product. Allow
the device to reach room temperature before connecting and using it. This may
take several hours.

3

5

1 Camera lens
2 Infrared LED (6 LEDs)
3 PIR sensor
4 Micro-USB socket
5 Micro-SD card slot
6 Reset button

4

8

6
7

7 Audio ON/OFF switch
8 LED indicator lights
9 Record button
10 Power button (turn on/off)
11 Mode button (motion detection)
12 USB cable (not shown)

9

10
11

Charging the rechargeable battery

• Before rst use, charge the built-in battery with the USB cable for approx. 3.5 hours. Turn off
the camera during charging. The blue LED indicator light (8) should be off.

• Connect the USB cable’s (12) Micro-USB plug to the Micro-USB socket (4).

• Connect the USB cable’s USB-A plug to an available USB port on your computer or USB

charger. The recommended power output for the USB charger is 2 A. Charging via a charger
(2 A) takes approx. 3.5 hours.

• The LED indicator light lights up yellow, as long as the rechargeable battery is being charged.
As soon as the LED indicator light goes out, the rechargeable battery is fully charged.

If the camera turns off automatically during use, check if the battery is empty.

Recharge the battery in such a case.

Operation

The camera scans the environment continuously

and depending on the active mode, switches
either to a night vision mode, day vision mode,
begins or stops recording.

The camera features six infrared LEDs (2). As a
result it is possible to perform recordings in dark
environments (night vision). Recordings with
night vision are performed in black/white and are
possible up to a distance of 5-8 meters. If there
is sufcient light available, the recordings are
performed in colour.

a) Inserting and removing the Micro-SD card

• The product has no internal memory. It is therefore necessary to insert a memory card in
order to save recordings. A Micro-SD memory card is not included in the scope of delivery.
Micro-SD memory cards up to 32 GB are supported. The capacity of the Micro-SD card
should not be less than 8 GB.

• Before inserting or removing the memory card, make sure the camera is turned off and that
the product is not connected to a computer or to a USB cable and a power supply. This can
lead to damage to the memory card and/or the product.

• Before rst use, be sure that the Micro-SD card has been formatted. Then carefully insert the
Micro-SD card into the Micro-SD card slot (5) until it clicks into place. Do not use excessive
force when inserting the card.

• Remove the Micro-SD card by briey pressing it in and then releasing it. The memory card
can then be removed.

Regularly backup the memory contents of your Micro-SD card. A loss of data can
occur unexpectedly and at any time. Also remember to back up your data before
formatting.

b) Camera adjustment angle

• The camera head can be adjusted within 180 º angle. Adjust the camera head carefully. Do
not use force to adjust and do not overturn the camera head. When adjusting the angle take
care not to touch the camera sensor.

c) Setting the date and time

• Connect the camera to the USB cable and your computer. The yellow LED lights up to
indicate that the battery is charging.

• Press and hold the power button (10) for approx. 2 seconds. The blue and yellow LED lights
up while the red LED ashes. Your computer will recognize the camera as an external USB
drive and will assign it a drive letter.

• Open the drive. The le name SETTIME.TXT will appear in the main folder. The date and
time is shows in the following format:
yyyy-mm-dd (year-month-day) hh/mm/ss (hour-minute-seconds).
Change the date and time (type in the current time using a keyboard).

120 º camera

view angle

60 º detection angle

5-8 meters

When the Micro-SD card is full, by default the camera begins recording over the rst

recording (so called loop recording). All the old recordings are recorded over
subsequently. To disable this function, open the SETTIME.TXT le as described in
chapter “Setting the date and time” and change “yes” to “no”. Now the camera will
not start any new recordings - replace, free some space or format the Micro-SD card.

e) Recording with motion detection

The camera lens detects any movement in its view angle and begins recording automatically.
The video length for motion detection mode is approx. 1 minute, the camera is in a standby
mode when no movement is detected.

• Press the mode button (11) to turn on the motion detection mode.

• The blue and red LEDs light up, then red ashes 3x and red LED stays lit to conrm the

setting.

• The camera will now begin recording when any motion is detected. Once the motion is
detected, the blue LED light ashes once and the red LED stay on.

• To record audio together with the video, slide the Audio ON/OFF switch (7) to the
ON position.

• Press the mode button to turn off the camera. Blue LED light up momentarily and then both
blue and red LED go off.

f) Copying recordings

• You can copy recordings or view them directly from the product when it is connected to a
computer via the USB cable.

• After connecting to the computer, the yellow LED lights up to indicate that the battery is
charging.

• Press and hold the power button for approx. 2 seconds. The blue LED remains lit and the red
LED ashes. Your computer will recognize the camera as an external USB drive.

Playback of video recordings directly from the camera may be slightly delayed or

jerky. It is therefore recommended to rst copy the video recordings to your computer
for playback.

• Go to the VIDEO folder and copy required video les using drag-and-drop or by pressing the
relevant keys.

• Eject the external storage device (camera) and disconnect the camera from your computer.

g) Overview of LED indicator light functions

LED indicator light Meaning

Blue remains lit. Standby mode. Micro-SD is inserted.

Blue ashes for approx. 5 seconds
and goes out.

Red remains lit. Motion detection mode on standby.

Standby mode. Micro-SD is not inserted.

• Save your changes. Disconnect the camera from the computer. With some operating systems
the external drive must be ejected before the USB cable is disconnected from the USB port.
Disconnect the USB cable from the computer and the camera. The camera applies the set
date and time and uses these settings for recording.

• The camera uses the adjusted time as long as the battery supplies enough power.

If you do not nd the le SETTIME.TXT when you connect the product to the

computer, disconnect it from the computer. Record a short video to activate the
Micro-SD card inside the camera. Then try again to set the date and time after

connecting the product to your computer.
Do not add any blank spaces, characters or alter the le format in any way.
The power button (10) and the record button (9) does not work while camera is

connected to a computer.

d) Manual recording

• Press and hold the power button for 2 seconds to turn on the camera. The camera switches

to standby mode. The blue LED lights up.

• Press the record button (9). The blue LED ashes 3x and then turns off. The camera begins

recording a 10-minute video. The camera automatically detects night or day vision.

• Briey press the record button during recording to end recording and save the video. The

blue LED lights up. The camera switches to a standby mode.

• To record audio together with the video, slide the Audio ON/OFF switch (7) to the

ON position.

• Press and hold the power button for 2 seconds to turn off the camera. The blue and red LEDs

light up briey to conrm.

Yellow remains lit. Battery is charging.

Yellow goes out. Battery is fully charged.

Blue and yellow remain lit. Red ashes.

Camera connected to a computer.
Battery is charging.

h) Resetting the camera

• Reset the camera if the product does not record any videos or respond to controls. The
camera must be in standby or motion detection mode.

• Briey press the reset button (6) with a suitable pointed tool to reset the camera.

• In motion detection mode, the camera switches back to motion detection mode after being

reset.

• In standby mode, the camera turns off after being reset.

• There is no need to adjust the time after the reset.

i) General information

• Disconnect the camera from your computer if it is not recognized for approx. 30 seconds. It is
recommended to then restart your computer and format the Micro-SD card.

• If you use the product as a PC camera, download and install a suitable camera driver such as
the ECap driver. The ECap driver is intended for Windows® 7 and above.

Care and cleaning

• Before cleaning, turn off the product and disconnect it from the power supply.

• Do not use any aggressive cleaning agents, rubbing alcohol or other chemical solutions as

they can cause damage to the housing and malfunctioning.

• Clean the outside of the product with a soft, dry, ber-free cloth.

• Do not immerse the product in water.

Disposal

Electronic devices are recyclable waste and must not be disposed of in the

household waste. At the end of its service life, dispose of the product in accordance
with applicable regulatory guidelines.

You thus fulll your statutory obligations and contribute to the protection of the environment.

Technical data

Charging voltage/current ...................................... 5 V/DC, max. 2 A via USB

Rechargeable battery ........................................... 3.7 V/DC LiPo, 1000 mAh

Light sensitivity (- IR/+ IR) .................................... 10 lux

Power consumption for

video recording with night vision ........................... 650 mA

Power consumption for

video recording in daylight .................................... 220 mA

Camera view angle ............................................... 120 º

Camera adjustment angle .................................... 180 º

PIR detection range .............................................. max. 5-8 meters

PIR detection angle .............................................. 60 º

Video resolution/frame rate .................................. HD 720p (1280 x 720), 30 frames/second

Video format ......................................................... AVI

Video encoding ..................................................... M-JPEG

Audio encoding ..................................................... PCM, Mono, 16 bits

Maximum PIR stand-by time ................................ 1 year

Maximum day time recording time ........................ 4 hours

Maximum night vision continuous recording time . 1.5 hour

Full charging time ................................................. approx. 3.5 hour (with 2 A charger)

Micro-SD memory card space .............................. min. 8 GB

USB cable length .................................................. approx. 0.8 m

System requirements ............................................ Windows® XP and higher, Mac OS, Linux

Operating conditions ............................................. 0 to +40 ºC, 15 % – 85 % RH

Storage conditions ................................................ -20 to +60 ºC, 15 % – 85 % RH

Dimensions (L x W x H) ........................................ 65 x 35 x 28 mm

Weight .................................................................. approx. 53 g (camera)

max. 32 GB, class 10 and higher

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in

electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
This publication represents the technical status at the time of printing.

Copyright 2019 by Conrad Electronic SE. 31308A1 *1545962_V3_1219_02_mxs_m_en

Mode d’emploi

Mini-caméra de surveillance IR

Nº de commande : 1545962

Utilisation prévue

Le produit est destiné à être utilisé comme caméra de surveillance dotée d’une fonction
d’enregistrement, d’un détecteur de mouvement PIR et d’un LED infrarouge pour la détection
dans des environnements sombres. Une carte microSD (non fournie) est requise pour
l’enregistrement des vidéos. L’appareil est alimenté par un accumulateur Li-Po. Installé dans
un endroit peu visible, cet appareil permet d’effectuer des enregistrements vidéo en qualité HD.

Il est uniquement prévu pour une utilisation en intérieur. Évitez impérativement tout contact avec
l’humidité, par ex. dans la salle de bains, etc.

Pour des raisons de sécurité et d’homologation, toute transformation et/ou modication

du produit est interdite. Toute utilisation autre que celle décrite précédemment risque
d’endommager le produit. De plus, une utilisation incorrecte du produit peut être source
de dangers, par ex. incendies et courts-circuits. Lisez attentivement le mode d’emploi et
conservez-le. Ne transmettez le produit à des tiers qu’accompagné de son mode d’emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur.
Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont
des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Contenu

• Caméra de surveillance

• Câble USB

• Mode d'emploi

Mode d’emploi récent

Téléchargez un mode d’emploi récent via le lien www.conrad.com/downloads ou scannez le
code QR ci-dessus. Suivez les instructions données sur le site Internet.

• N’allumez jamais l’appareil immédiatement après son transport d’une pièce froide
vers une pièce chaude. L’eau de condensation qui en résulte pourrait, dans des
conditions défavorables, détruire l’appareil. Avant de connecter et d’utiliser le
produit, attendez qu’il ait atteint la température ambiante. Selon les cas, cela peut
prendre plusieurs heures.

• Évitez de surveiller des personnes sans les avertir au préalable. Respectez les
lois en vigueur dans votre pays.

• Évitez de placer l’appareil sur, ou à proximité des ammes nues, telles que les
bougies allumées.

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le
mode de fonctionnement, la sécurité ou le raccordement de l’appareil.

• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste
ou un atelier spécialisé.

• Si vous avez d’autres questions auxquelles ce mode d’emploi n’a pas su répondre,
nous vous prions de vous adresser à notre service technique ou à un expert.

b) Piles/accumulateurs

• L’accumulateur est intégré au produit, il n’est pas remplaçable.

• N’endommagez jamais l’accumulateur. Un dommage sur le boîtier de
l’accumulateur peut provoquer un risque d’explosion et d’incendie ! Le boîtier

de l’accumulateur LiPo n’est pas une ne couche de tôle comme avec les piles/

accumulateurs conventionnels (de taille AA ou AAA par exemple) mais est

constitué uniquement d’un lm en plastique.

• Ne court-circuitez jamais les contacts de l’accumulateur. Ne jetez pas
l’accumulateur ou le produit dans le feu. Cela provoque un risque d’explosion et
d’incendie !

• Rechargez régulièrement l’accumulateur même lorsque vous n’utilisez pas le
produit. Grâce à la technologie des accumulateurs, un déchargement préalable
de l’accumulateur n’est pas nécessaire.

• Ne chargez jamais l’accumulateur du produit sans surveillance.

• Lors du chargement, placez le produit sur une surface résistante à la chaleur. Le
réchauffement lors du chargement est normal.

Composants fonctionnels

Explication des symboles

Le symbole du point d’exclamation dans un triangle attire l’attention sur les

consignes importantes du mode d’emploi à respecter impérativement.

Le symbole de la èche précède les conseils et remarques spéciques à l’utilisation.

L’appareil ne peut être mis en service et utilisé que dans des locaux secs et
fermés. Le produit ne doit pas être utilisé lorsqu’il est humide ou mouillé.

Ce symbole vous rappelle que vous devez lire le mode d’emploi de l’appareil.

Consignes de sécurité

Lisez le mode d’emploi avec attention, en étant particulièrement attentif aux
consignes de sécurité. En cas de non-respect des consignes de sécurité
et des informations fournies dans le présent mode d’emploi pour une
utilisation correcte de l’appareil, nous déclinons toute responsabilité en cas
de dommage personnel ou matériel consécutif. En outre, la responsabilité/
garantie sera alors annulée.

a) Généralités

• Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des
animaux domestiques.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet très
dangereux pour les enfants.

• Gardez le produit à l'abri des températures extrêmes, de la lumière du soleil
directe, des secousses intenses, de l'humidité élevée, de l'eau, des gaz, vapeurs

et de solvants inammables.

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit
et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité
n’est plus garantie si le produit :

- présente des traces de dommages visibles,

- ne fonctionne plus comme il devrait,

- a été stocké pendant une période prolongée dans des conditions défavorables
ou bien

- a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes,
même de faible hauteur, il peut être endommagé.

• Respecter également les informations concernant la sécurité et le mode d’emploi
pour les autres appareils connectés à cet appareil.

1
2

3

6
7

1 Objectif de la caméra
2 6 LED infrarouges
3 Détecteur PIR
4 Prise micro-USB
5 Emplacement pour carte microSD
6 Bouton de réinitialisation
7 Commutateur audio MARCHE/ARRÊT

4

8

9

10
11

8 Témoins de contrôle LED
9 Bouton d’enregistrement
10 Commutateur Marche/Arrêt
11 Bouton de mode

(Détection de mouvement)

12 Câble USB (non représenté)

5

Recharger l’accumulateur

• Rechargez l’accumulateur intégré à l’aide du câble USB pendant environ 3,5 heures avant la

première utilisation. Éteignez la caméra pendant la charge. Le témoin de contrôle LED bleu

(8) ne doit pas s’allumer.

• Connectez l’extrémité de la che Micro-USB du câble USB (12) à la prise micro-USB (4).

• Connectez la che USB-A du câble USB à un port USB disponible sur votre ordinateur ou
sur votre bloc d’alimentation USB. Il est recommandé d’utiliser la sortie 2 A pour le chargeur
USB. La charge avec un chargeur (2 A) dure environ 3,5 heures.

• Le témoin LED jaune s’allume lorsque l’accumulateur est en charge. Le témoin de contrôle
LED s’éteint lorsque l’accumulateur est complètement chargé.

Lorsque l’appareil s’éteint automatiquement pendant le fonctionnement, vériez si

l’accumulateur est déchargé. Le cas échéant, rechargez-le.

Mise en service

En fonction du mode actif, la caméra surveille en
permanence les environs. Elle peut, soit basculer
en mode vision nocturne ou lumière du jour, soit
lancer ou arrêter l’enregistrement.

L’appareil dispose de six LED infrarouges
(2). Ainsi, il est possible d’effectuer des
enregistrements dans des zones sombres (vision
nocturne). Les images en vision nocturne sont
prises en noir et blanc et sur une distance allant
jusqu’à 5 - 8 mètres. En présence d’une lumière

sufsante, les images sont prises en couleur.

a) Insertion et retrait de la carte microSD

• Le produit ne dispose pas d’une mémoire interne. Par conséquent, il est impératif d’insérer une carte
mémoire pour stocker les images. La carte mémoire microSD n’est pas fournie avec l’appareil.
L’appareil prend en charge des cartes mémoire microSD d’une capacité allant jusqu’à 32 Go.
La capacité de la carte microSD ne doit pas être inférieure à 8 Go.

• Éteignez l’appareil avant d’insérer ou de retirer la carte mémoire et évitez de connecter le
produit à un ordinateur ou à un bloc d’alimentation USB. Cela peut entraîner des dommages

sur la carte mémoire et/ou sur le produit.

• Assurez-vous que la carte microSD est formatée avant la première utilisation. Ensuite,
insérez la carte microSD dans l’emplacement pour carte microSD (5) jusqu’à ce qu’elle
s’enclenche. Évitez d’exercer une force excessive lors de l’insertion de la carte.

• Pour retirer la carte microSD, poussez-la brièvement et relâchez-la. Vous pourrez alors
retirer la carte mémoire.

Sauvegardez régulièrement le contenu de votre carte mémoire microSD. En effet,
une perte de données soudaine et inattendue n’est jamais totalement exclue.
N’oubliez pas non plus de sauvegarder vos données avant le formatage.

b) Réglage de l’angle de la caméra

• La tête de la caméra peut se régler sur un angle de 180 °. Positionnez délicatement la tête de
la caméra. Lors du réglage, évitez d’exercer une force excessive et de tourner trop fortement
la tête de la caméra. Évitez de toucher le détecteur de la caméra lors du réglage de l’angle.

c) Réglage de la date et de l’heure

• Branchez la caméra à votre ordinateur à l’aide du câble micro-USB. Le témoin LED jaune
s’allume, indiquant que l’accumulateur est en charge.

• Maintenez le bouton Marche/Arrêt (10) enfoncé pendant environ 2 secondes. Les témoins
LED bleu et jaune s’allument tandis que le rouge clignote. Votre ordinateur reconnaît la
caméra comme un périphérique USB externe et lui attribue une lettre de lecteur.

• Ouvrez le lecteur. Le nom du chier SETTIME.TXT s’afche dans le dossier principal.
L’afchage de la date et de l’heure est au format suivant :
aaaa-mm-jj (année-mois-jour) hh: mm:ss (heures-minutes-secondes).

Modiez la date et l’heure (entrez la date et l’heure à l’aide d’un clavier).

Angle de vue de la
caméra : 120°

Angle de détection :
60°

5 à 8 mètres

d) Enregistrement manuel

• Maintenez le bouton Marche/Arrêt enfoncé pendant 2 secondes pour allumer l’appareil. La
caméra passe en mode veille. Le témoin LED bleu s’allume.

• Appuyez sur le bouton d’enregistrement (9). Le témoin LED bleu clignote 3 fois et s’éteint.
La caméra lance l’enregistrement d’une vidéo de 10 minutes. La caméra reconnaît
automatiquement la vision nocturne ou la lumière du jour.

• Pendant la prise de la vidéo, appuyez brièvement sur le bouton d’enregistrement pour arrêter
la vidéo et l’enregistrer. Le témoin LED bleu s’allume. L’appareil retourne en mode veille.

• Pour enregistrer les chiers audio vidéo, faites passer le commutateur audio MARCHE/
ARRÊT (7) sur MARCHE.

• Maintenez le bouton marche/arrêt enfoncé pendant 2 secondes pour éteindre l’appareil. Les

voyants LED bleu et rouge s’allument brièvement pour conrmation.

Si la carte microSD est pleine, la caméra enregistre par défaut par-dessus le premier

enregistrement (enregistrement en boucle). Tous les anciens enregistrements

seront progressivement écrasés. Pour désactiver cette fonction, ouvrez le chier
SETTIME.TXT conformément au processus décrit dans la section « Réglage de la
date et de l’heure » et modiez « yes » en « no ». Ainsi, la caméra ne lancera aucun

nouvel enregistrement. Remplacez la carte microSD, libérez de la place ou
formater-la.

e) Enregistrement avec détection de mouvement

L’objectif de la caméra détecte tout mouvement dans son champ de vision et lance
automatiquement l’enregistrement. La durée de la vidéo pour le mode de détection de
mouvement est d’env. 1 minute, la caméra est en mode veille lorsqu’aucun mouvement n’est
détecté.

• Appuyez sur le bouton de mode (11) pour activer le mode de détection de mouvement.

• Les témoins LED bleu et rouge s’allument. Ensuite, le témoin LED rouge clignote 3 fois et

reste allumé pour conrmer le réglage.

• Lorsqu’un mouvement est détecté, la caméra lance immédiatement l’enregistrement. Dès
qu’un mouvement est détecté, le témoin LED bleu clignote une fois, puis reste allumé.

• Pour enregistrer les chiers audio vidéo, faites passer le commutateur audio MARCHE/
ARRÊT (7) sur MARCHE.

• Appuyez sur le bouton de mode de mode pour éteindre la caméra. Le témoin LED bleu
s’allume brièvement, puis il s’éteint, accompagné du témoin rouge.

f) Copie des enregistrements

• Si la caméra est connectée à un ordinateur via un câble USB, vous pouvez copier les
enregistrements ou les regarder directement sur l’appareil.

• Après la connexion à l’ordinateur, le témoin LED jaune s’allume pour indiquer que
l’accumulateur est en charge.

• Maintenez le bouton Marche/Arrêt enfoncé pendant 2 secondes. Le témoin LED bleu reste
allumé et le rouge clignote. Votre ordinateur reconnaît la caméra comme périphérique
externe USB.

La lecture des séquences vidéo directement à partir de la caméra peut s’avérer

quelque peu retardée ou saccadée. Copiez d’abord la séquence vidéo sur
l’ordinateur avant de la lire.

• Rendez-vous dans le dossier VIDEO et copiez les chiers vidéo nécessaires par glisser-
déposer ou en appuyant sur les touches correspondantes.

• Éjectez le périphérique de stockage externe (caméra) et déconnectez-le de votre ordinateur.

g) Aperçu des fonctions des témoins de contrôle LED

Témoins de contrôle LED Signication

Le témoin LED bleu reste allumé. Mode veille. La carte microSD est insérée.

• Enregistrez vos modications. Débranchez la caméra de votre ordinateur. Sous certains
systèmes d’exploitation, vous devez éjecter le lecteur externe avant de déconnecter le câble
USB du port USB. Retirez le câble USB qui connecte la caméra à l’ordinateur. La caméra
retient la date et l’heure réglées et utilise ces paramètres pour l’enregistrement.

• L’appareil se maintient à l’heure tant que l’accumulateur est sufsamment alimenté.

SSi vous ne trouvez pas le chier SETTIME.TXT après avoir branché le produit à un

ordinateur, déconnectez-le. Enregistrez une courte vidéo pour activer la carte
microSD dans la caméra. Après la reconnexion de l’appareil à votre ordinateur,
essayez à nouveau de régler la date et l’heure.

Évitez d’ajouter des espaces ou des caractères et de modier le format des chiers.
Lorsque la caméra est connectée à un ordinateur, le commutateur Marche/Arrêt (10)

et le bouton d’enregistrement (9) ne fonctionnent pas.

Le voyant bleu clignote pendant environ
5 secondes, puis s’éteint.

Le témoin LED rouge reste allumé.

Le témoin LED jaune reste allumé. L’accumulateur est en charge.

Le témoin LED jaune s’éteint. L’accumulateur est complètement chargé.

Les témoins LED bleu et jaune restent
allumés. Le témoin LED rouge clignote.

Mode veille. La carte microSD n’est pas
insérée.

Le mode de détection de mouvement est
en veille.

La caméra est connectée à un ordinateur.
L’accumulateur est en charge.

h) Réinitialisation de la caméra

• Réinitialisez l’appareil s’il n’enregistre aucune vidéo ou s’il ne réagit plus aux commandes.
L’appareil doit être en mode veille ou de détection de mouvement.

• Pour réinitialiser l’appareil, appuyez brièvement sur le bouton de réinitialisation (6) avec un
objet pointu approprié.

• Après la réinitialisation en mode de détection de mouvement, la caméra retourne en mode
de détection de mouvement.

• Après la réinitialisation en mode veille, l’appareil s’éteint.

• Il n’est pas nécessaire de ressaisir l’heure après la réinitialisation.

i) Informations générales

• Si la caméra n’est pas détectée par votre ordinateur après environ 30 secondes, débranchez­la de l’ordinateur. Redémarrez l’ordinateur et formater la carte microSD.

• Si vous utilisez l’appareil comme une caméra PC, téléchargez un pilote de caméra approprié
tel que le pilote ECAP et installez-le. Le pilote ECAP est conçu pour Windows 7 et les
versions plus récentes.

Entretien et nettoyage

• Éteignez l’appareil et débranchez-le avant de le nettoyer.

• N’utilisez jamais des produits de nettoyage agressifs, à base d’alcool ou toute autre solution
chimique, car ceux-ci pourraient endommager le boîtier et nuire au bon fonctionnement de
l’appareil.

• Nettoyez le produit exclusivement à l’aide d’un linge doux sec, exempt de bres.

• Ne plongez pas le produit dans l’eau.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas

être éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil

conformément aux dispositions légales en vigueur.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement.

Caractéristiques techniques

Tension/intensité de charge ....................................... 5 V/DC max. 2 A par USB

Accumulateur ............................................................. 3,7 V/DC, LiPo, 1000 mAh

Sensibilité à la lumière (- IR/+IR) ............................... 10 lux

Consommation d’énergie pour

l’enregistrement vidéo en mode vision nocturne ....... 650 mA

Consommation d’énergie pour

l’enregistrement vidéo en mode lumière du jour ........ 220 mA

Angle de vue de la caméra ........................................ 120°

Angle de réglage caméra .......................................... 180°

Champ de détection PIR ........................................... 5 à 8 mètres max.

Angle de détection PIR .............................................. 60°

Résolution vidéo/débit d’image .................................. HD 720 p (1280 x 720),

Format vidéo .............................................................. AVI

Encodage vidéo ......................................................... M-JPEG

Encodage audio ......................................................... PCM, Mono, 16 Bit

Temps de veille PIR ................................................... 1 an max.

Temps d’enregistrement en

mode lumière du jour ................................................. 4 heures max.

Temps d’enregistrement continu en

mode vision nocturne ................................................ 1,5 heures max.

Temps de charge complète ....................................... environ 3,5 heures (avec chargeur 2 A)

Capacité de la carte mémoire microSD ..................... 8 GB min 32 GB max., classe 10 et plus

Longueur du câble USB ............................................ environ 0,8 m

Caractéristiques du système ..................................... Windows® XP et les versions ultérieures,

Conditions de fonctionnement ................................... de 0 à +40 °C, de 15 % à 85 %HR

Conditions de charge ................................................. de -20 à +60 °C, de 15 % à 85 %HR

Dimensions (L x l x h) ................................................ 65 x 35 x 28 mm

Poids .......................................................................... environ. 53 g (caméra)

30 images/seconde

Mac OS, Linux

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu’elle soit (p. ex. photocopie, microlm,

saisie dans des installations de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de
le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.

Copyright 2019 par Conrad Electronic SE. 31308A1 *1545962_V3_1219_02_mxs_m_fr

Gebruiksaanwijzing

Mini IR bewakingscamera

Best.-Nr. 1545962

Bedoeld gebruik

Het product is bedoeld als bewakingscamera met een opnamefunctie, met PIR-bewegingsmelder
en infrarode leds voor het opnemen in donkere omgevingen. Voor het opnemen van video's is
een microSD-kaart (niet meegeleverd) nodig. De camera wordt door een ipo-accu van stroom
voorzien. Wanneer het product op een onopvallende plaats gemonteerd wordt, kunnen er
video-opnamen in HD-kwaliteit met gemaakt worden.

Het is alleen geschikt voor gebruik in gesloten ruimten. Contact met vocht, bijv. in de badkamer,
moet absoluut worden voorkomen.

In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit
product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor
beschreven, kan het product worden beschadigd. Daarnaast kan onjuist gebruik leiden tot
gevaren zoals kortsluiting of brand. Lees de gebruiksaanwijzing volledig door en gooi hem niet
weg. Het product mag alleen samen met de gebruiksaanwijzing aan derden ter beschikking
worden gesteld.

Het product voldoet aan de nationale en Europese wettelijke voorschriften. Alle vermelde
bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten
voorbehouden.

Leveringsomvang

• Bewakingscamera

• USB-kabel

• Gebruiksaanwijzing

• Gebruik het product nooit meteen nadat het vanuit een koude naar een warme
ruimte werd overgebracht. De condens die hierbij wordt gevormd, kan in bepaalde
gevallen het product onherstelbaar beschadigen. Laat het apparaat eerst op
kamertemperatuur komen voordat het aangesloten en gebruikt wordt. Dit kan
soms een aantal uur duren.

• Bewaak geen personen, zonder deze daarover eerst te informeren. Let op de
geldende wetgeving in uw land.

• Stel geen open vuur, zoals brandende kaarsen, op of direct naast het product op.

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of
het aansluiten van het apparaat.

• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door
een expert of in een daartoe bevoegde winkel.

• Als u nog vragen hebt die niet door deze gebruiksaanwijzingen zijn beantwoord,
neem dan contact op met onze technische dienst of ander technisch personeel.

b) Batterijen/accu’s

• De oplaadbare batterij is ingebouwd in de product en kan niet worden vervangen.

• Beschadig nooit de oplaadbare batterij. Het omhulsel van de oplaadbare batterij
beschadigen kan explosiegevaar of brand veroorzaken! Anders dan conventionele
batterijen/oplaadbare batterijen (bijv. AA of AAA), bestaat het omhulsel van de
Lipo oplaadbare batterij niet uit een dunne metalen laag maar slechts uit een
gevoelige dunne plastic laag.

• U mag de contactpunten van de oplaadbare batterij nooit kortsluiten. Gooi nooit de
batterij of de product in het vuur. Er bestaat gevaar op brand of explosie!

• Laad de oplaadbare batterij regelmatig op, zelfs wanneer u de product niet
gebruikt. Vanwege de technologie van de oplaadbare batterij, hoeft u de
oplaadbare batterij niet eerst te ontladen.

• Laad de oplaadbare batterij van de product nooit zonder toezicht op.

• Plaats de product tijdens het opladen op een oppervlak dat niet hittegevoelig is.
Het is normaal dat een zekere hoeveelheid hitte vrijkomt tijdens het opladen.

Functionele elementen

Actuele handleiding

U kunt de actuele handleiding downloaden via de link www.conrad.com/downloads of scan de
QR-code. Volg de instructies op de website.

Uitleg van de symbolen

Het symbool met een uitroepteken in een driehoek wijst op belangrijke aanwijzingen

in deze gebruiksaanwijzing die moeten worden nageleefd.

Het “pijl”-symbool ziet u, wanneer u bijzondere tips en aanwijzingen voor de

bediening zult verkrijgen.

Het product mag alleen in droge, gesloten ruimtes binnenshuis worden gebruikt en
geëxploiteerd. Het product mag niet vochtig of nat worden.

Dit symbool herinnert u eraan, de bij het product behorende gebruiksaanwijzing te
lezen.

Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de
veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen
voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd,
kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane
schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke
gevallen de garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal
worden voor spelende kinderen.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke
schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en
oplosmiddelen.

• Zet het product niet onder mechanische druk.

• Als het niet langer mogelijk is het apparaat veilig te bedienen, stel het dan
buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige
bediening kan niet langer worden gegarandeerd wanneer het product:

- zichtbaar is beschadigd,

- niet langer op juiste wijze werkt,

- tijdens lange periode is opgeslagen onder slechte omstandigheden, of

- onderhevig is geweest aan ernstige vervoergerelateerde druk.

• Behandel het apparaat met zorg. Schokken, botsingen of zelfs een val van een
beperkte hoogte kan het product beschadigen.

• Neem alstublieft ook de veiligheids- en gebruiksaanwijzingen van alle andere
apparaten in acht die met het product zijn verbonden.

1
2

3

5

1 Cameralens
2 Infrarood led (6 leds)
3 PIR-sensor
4 Micro-USB-connector
5 microSD-kaartensleuf
6 Resetknop

4

8

6
7

7 Audio AAN/UIT-schakelaar
8 Led controlelampjes
9 Opnameknop
10 In-/uitschakelaar
11 Modusknop (bewegingsherkenning)
12 USB-kabel (niet weergegeven)

9

10
11

Accu opladen

• Laad de accu voor het eerste gebruik met de USB-kabel gedurende ong. 3,5 uur op. Schakel
de camera uit tijdens het opladen. Het blauwe led-controlelampje (8) mag niet oplichten.

• Sluit de micro USB-stekker van de USB-kabel (12) aan de micro USB-connector (4) aan.

• Steek de USB-A stekker van de USB-kabel in een vrije USB-aansluiting van
uw computer of USB-stekker. Het aanbevolen uitgangsvermogen voor de
USB-oplader bedraagt 2 A. Het opladen via een oplader (2 A) duurt ong. 3,5 uur.

• Het gele led-controlelampje licht op, zolang de accu geladen wordt. Zodra het
led-controlelampje dooft, is de accu volledig opgeladen.

Wanneer de camera zich tijdens het gebruik automatisch uitschakelt, controleer dan

of de accu leeg is. Laad in dit geval de accu op.

Ingebruikname

Die camera scant continu de omgeving en
afhankelijk van de actieve modus, schakelt hij
automatisch over naar nachtzicht-, daglichtmodus
of start of stopt de opname.

De camera beschikt over zes infrarood-leds (2).
Daardoor is het mogelijk opnamen in donkere
omgevingen (nachtzicht) uit te voeren. Opnamen
met nachtzicht worden in zwart/wit uitgevoerd en
zijn tot op een afstand van 5 - 8 meter mogelijk.
Wanneer er voldoende licht beschikbaar is,
worden opnamen in kleur uitgevoerd.

a) Plaatsen en verwijderen van de microSD-kaart

• Het product heeft geen intern geheugen. Daarom moet u een geheugenkaart plaatsen
om opnamen op te slaan. In de levering is geen microSD-geheugenkaart inbegrepen.
Er worden microSD-geheugenkaarten tot 32 GB ondersteund. De capaciteit van de microSD­kaart mag niet kleiner zijn dan 8 GB..

• Schakel de camera uit voor het plaatsen of verwijderen van de geheugenkaart en sluit het
product niet aan op een computer of een USB-stekker. Dit kan leiden tot schade aan de
geheugenkaart en/of het product.

• Zorg ervoor dat de microSD-kaart voor het eerste gebruik geformatteerd wordt. Plaats dan
de microSD-kaart voorzichtig in de microSD-kaartensleuf (5), totdat deze vast klikt. Gebruik
bij het plaatsen van de kaart niet te veel kracht.

• Verwijder de microSD-kaart, door deze kort in te drukken en dan los te laten. De
geheugenkaart kan dan verwijderd worden.

Sla regelmatig de inhoud van het geheugen op uw microSD-kaart op. Een
gegevensverlies kan onverwacht en op elk moment optreden. Vergeet vóór het
formatteren ook niet uw gegevens op te slaan.

b) Camerahoek instellen

• De camerakop kan binnen een hoek van 180° ingesteld worden. Stel de camerakop
voorzichtig in. Gebruik voor het instellen geen kracht en overdraai de camerakop niet. Raak
bij de hoekinstelling de camerasensor niet aan.

c) Instellen van datum en tijd

• Sluit de micro USB-kabel aan op de camera en uw computer. De gele led licht op en geeft
daarmee aan dat de accu opgeladen wordt.

• Houd de in-/uitschakelaar (10) gedurende ong. 2 seconden ingedrukt. De blauwe en gele
led lichten op, terwijl de rode knippert. Uw computer herkent de camera als een externe

USB-schijf en wijst hem een schijetter toe.

• Open de schijf. In de hoofdmap wordt de bestandsnaam SETTIME.TXT weergegeven.
Datum en tijd worden in het volgende formaat weergegeven:
dd-mm-jjjj (dag-maand-jaar) uu:mm:ss (uren-minuten-seconden).
Verander de datum en de tijd (geef de datum en de huidige tijd via een toetsenbord in).

120° camera
kijkhoek

60° detectiehoek
5 - 8 meter

Wanneer de microSD-kaart vol is, overschrijft de camera standaardmatig de eerste

opname (loop-opname genaamd). Alle oude opnamen worden volgens deze criteria
overschreven. Om deze functie te deactiveren, open het bestand SETTIME.TXT
zoals in hoofdstuk "instellen van datum en tijd“ beschreven staat en verander "yes"
naar "no". Nu start de camera geen nieuwe opnamen. Vervang de microSD-kaart,
maak een beetje plaats vrij of formateer formatteer de microSD-kaart.

e) Opname met bewegingsdetectie

De cameralens herkent elke beweging in zijn invalshoek en begint automatisch met de
opname. De videolengte voor de bewegingsdetectiemodus is ongeveer 1 minuut. De camera is
in de standby-modus wanneer er geen beweging wordt herkend.

• Schakel met de modusknop (11) de bewegingsdetectiemodus in.

• De blauwe en rode led lichten op. Aansluitend knippert de rode led 3 maal op en blijft
oplichten om de instelling te bevestigen.

• Wanneer er een beweging herkend wordt, begint de camera direct met de opname. Zodra er
een beweging herkend wordt, knippert de blauwe led eenmaal en licht continu op.

• Om audio op te nemen met de video, schuift u de audio AAN/UIT-schakelaar (7) op AAN.

• Druk op de modusknop om de camera uit te schakelen. De blauwe led licht kort op en
aansluitend doven de blauwe en rode led.

f) Kopiëren van opnamen

• Wanneer het product via de USB-kabel met een computer verbonden wordt, kunnen
opnamen gekopieerd of direct vanaf het product bekeken worden.

• Na het aansluiten aan de computer licht de gele led als indicator op, wanneer de accu
opgeladen wordt.

• Houd de in-/uitschakelaar gedurende 2 seconden ingedrukt. De blauwe led licht continu op
en de rode led knippert. Uw computer herkent de camera als externe USB-schijf.

De weergave van video-opnamen rechtstreeks van de camera kan licht vertraagd of

schokgewijs gebeuren. Kopieer voor het afspelen de video-opnamen eerst op de
computer.

• Ga naar de map VIDEOen kopieer de benodigde videobestanden via drag & drop of door te
drukken op de bijhorende knoppen.

• Werp het externe geheugenapparaat (camera) uit en koppel de camera los van uw computer.

g) Overzicht van de functies van de led-controlelampjes

Led-controlelampje Betekenis

De blauwe led licht continu op.

De blauwe led knippert gedurende ong.
5 seconden en dooft.

Standby-modus. De microSD-kaart werd
geplaatst.

Standby-modus. De microSD-kaart werd niet
geplaatst.

• Sla uw veranderingen op. Koppel de camera los van uw computer. Bij sommige
besturingssystemen moet de externe schijf uitgeworpen worden, alvorens de USB-kabel van
de USB-aansluiting losgekoppeld wordt. Verwijder de USB-kabel tussen de computer en de
camera. De camera neemt de ingestelde datum en tijd over en gebruikt deze instellingen
voor de opname.

• De camera gebruikt de ingestelde tijd, zolang de accu voldoende stroom levert.

Wanneer na het aansluiten van het product aan een computer het bestand

SETTIME.TXT niet te vinden is, koppelt u het los van de computer. Neem een korte
video op, om de microSD-kaart in de camera te activeren. Nadat u het product
opnieuw aan uw computer aangesloten heeft, probeert u opnieuw de datum en tijd

in te stellen.
Voeg geen spaties of hoofdletters in en verander het bestandsformaat niet.
Wanneer de camera aan een computer aangesloten is, werken de in-/uitschakelaar

(10) en opnameknop (9) niet.

d) Handmatige opname

• Houd de in-/uitschakelaar voor het inschakelen van de camera gedurende 2 seconden

ingedrukt. De camera schakelt over naar de standby-modus. De blauwe led licht op.

• Druk op de opnameknop (9). De blauwe led knippert 3 maal en dooft dan. De camera begint

met de opname van een 10-minuten durende video. De camera herkent automatisch het
nachtzicht of daglicht.

• Druk tijdens de opname kort op de opnameknop, om de opname te beëindigen en de video

op te slaan. De blauwe led licht op. Het apparaat keert terug naar de standby-modus.

• Om audio op te nemen met de video, schuift u de audio AAN/UIT-schakelaar (7) op AAN.

• Houd de in-/uitschakelaar gedurende 2 seconden ingedrukt om de camera uit te schakelen.

De blauwe en rode leds lichten als bevestiging kort op.

De rode led licht continu op. De bewegingsdetectiemodus is paraat.

De gele led licht continu op. De accu wordt opgeladen.

De gele led dooft. De accu is volledig opgeladen.

De blauwe en gele led lichten continu op. De
rode led knippert.

De camera is met een computer verbonden.
De accu wordt opgeladen.

h) De camera resetten

• Reset de camera, wanneer het product geen video's opneemt of het niet meer reageert
op de bedieningselementen. De camera moet zich in standby- of bewegingsdetectiemodus
bevinden.

• Druk om de camera te resetten kort op de resetknop (6) met een geschikt puntig voorwerp.

• De camera wisselt na het resetten in bewegingsdetectiemodus terug in de
bewegingsdetectiemodus.

• De camera schakelt zich na het resetten in de standby-modus uit.

• De tijd moet na het resetten niet ingesteld worden.

i) Algemene informatie

• Wanneer de camera na ong. 30 seconden niet herkend wordt, koppel hem dan los van uw
computer. Start de computer opnieuw op en formatteer de microSD-kaart.

• Wanneer u het product als PC-camera gebruikt, download u een geschikt stuurprogramma
voor de camera, zoals de ECAP-stuurprogramma en installeert u deze. Het ECAP­stuurprogramma is bedoeld voor Windows® 7 en recenter.

Onderhoud en reiniging

• Schakel vóór het reinigen het product uit en trek het uit de stroomvoorziening.

• Gebruik in geen geval agressieve schoonmaakmiddelen, schoonmaakalcohol of andere
chemische oplossingen omdat dit schade toe kan brengen aan de behuizing en zelfs afbreuk
kan doen aan de werking van het product.

• Reinig de buitenkant van het product met een zachte, droge, pluisvrije doek.

• Dompel het product niet onder in water.

Verwijdering

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Als

het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen
voor afvalverwerking inleveren.

Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.

Technische gegevens

Laadspanning/-stroom .......................................... 5 V/DC, max. 2 A via USB

Accu ...................................................................... 3,7 V/DC, Lipo, 1000 mAh

Lichtgevoeligheid (- IR/+ IR) ................................. 10 lux

Vermogenopname voor

video-opname met nachtzicht ............................... 650 mA

Vermogenopname voor

video-opname bij daglicht ..................................... 220 mA

Camera kijkhoek ................................................... 120°

Camera instelhoek ................................................ 180°

PIR-waarnemingsgebied ...................................... max. 5 - 8 meter

PIR-waarnemingshoek ......................................... 60°

Videoresolutie/beeldsnelheid ................................ HD 720p (1280 x 720), 30 beelden/seconde

Videoformaat ........................................................ AVI

Videocodering ....................................................... M-JPEG

Audiocodering ....................................................... PCM, Mono, 16 Bit

PIR-beschikbaarheidstijd ...................................... max. 1 jaar

Daglicht-opnametijd .............................................. max. 4 uur

Continu nachtzicht-opnametijd ............................. max. 1,5 uur

Oplaadtijd voor de volledige oplading ................... ong. 3,5 uur (bij 2 A oplader)

Grootte van de microSD-geheugenkaart .............. min. 8 GB

USB kabellengte ................................................... ong. 0,8 m

Systeemvereisten ................................................. Windows® XP en nieuwer, Mac OS, Linux

Gebruiksvoorwaarden .......................................... 0 tot +40 °C, 15 % tot 85 % rF

Opslagvoorwaarden ............................................. -20 tot +60 °C, 15 % tot 85 % rF

Afmetingen (L x B x H).......................................... 65 x 35 x 28 mm

Gewicht ................................................................. ong. 53 g (camera)

max. 32 GB, klasse 10 en hoger

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie,

microverlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming

van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk
bezorgen.

Copyright 2019 by Conrad Electronic SE. 31308A1 *1545962_V3_1219_02_mxs_m_nl
