SWR Marcus Miller Owner's Manual

PROFESSIONAL BASS PREAMP
www.swramps.com
ENGLISH - PAGES . . . . . . . . . . .6–11
ESPAÑOL - PAGINAS . . . . . . .12–17
FRANÇAIS - PAGES . . . . . . . . . . 18–23
ITALIANO - PAGINE . . . . . . . .24–29
DEUTSCH - SEITEN . . . . . . . . . .30–35
PORTUGUÊS - PAGINA. . . . . . .36–41
IMPORTANT SAFETY INSTRUCTIONS
The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product ’s enclosure that may be of suf ficient magnitud e to constitute a risk of ele ctric shock to persons.
The exclamation po int within an equilater al triangle is intende d to alert the user to t he presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.
1) Read these instructions.
2) Keep the se instructio ns.
3) Heed all warnings.
4) Follow all ins tructions.
5) Do not use this apparatus near water.
6) Clean only with dry cloth.
7) Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.
8) Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatu s (including amplifier s) that produce h eat.
9) Do not defeat the safety pur pose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.
10) Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacle s and the point where they e xit from the apparat us.
11) Only use at tachments/accessories specified by the manufact urer.
12) Use only with the cart, stand, tripod, bracket, or table specified by the manufac turer or sold with the apparatus. When a car t is used, use caution when moving the cart/apparatus combination to avoid injury from tip­over.
13) Unplug this apparatus during lightning storms or when unused for long per iods of time.
14) Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.
15) To completely disconnect this apparatus from the AC mains, disconnect the power supply cord plug from the AC receptacle.
16) The mains plug of the power supply cord shall remain readily operable.
17) WARNING – To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.
18) Do not e xpose this equip ment to dripping or splas hing and ensure that no obj ects filled w ith liquids, such as vases, are placed on the equipment.
19) Maintain at least 6 inches (15.25 cm) of unobstructed air space behind the unit to allow for proper ventilat ion and cooling of the unit.
20) CAUTION – For rack mounted power amplifiers, keep all wiring and materials away from the sides of t he unit and allow the unit to coo l down for 2 minutes bef ore pulling from a rack enclosure.
21) Amplifiers and loudspeaker systems, and ear/headphones (if equipped) are capable of producing very high sound pressure levels which may cause temporary or permanent hearing damage. Us e care when setting and adju sting volume levels during use.
22) FCC Part 15 Complia nce Statement (for digital pro ducts, as applicab le) - Part 15.21: Changes or modific ations not expressly approved by the party responsible for compliance could void the user ’s authority to oper ate the equipment. NOTE : The manufact urer is not responsible f or any radio or TV interference caused by unauthorized modifications to this equipment. Such modific ations could void the user’s authority to operate th e equipment.
23) WARNING – To maintain product safety, products with internal or external (battery pack) batteries: •Batterie s and/or the product in which they are installed, shall not be exposed to excessive heat such as sunshine, fire or the like. •There may be a danger of explosion if the battery is incorrectly connected/replaced. Replace only with the same or equivalent type batter y specified in the instructio ns or on the product.
24) CAUTION – Unplug unit and allow it to cool before touching/ replacing vacuum tube s.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
El relámpago con el símbolo de cabeza de flecha dentro de un triángulo equilátero tiene por objeto alertar al usuario de la presencia de “voltaje peligroso” no aislado dentro del gabinete del producto, que puede ser de magnitud suficiente como para constituir un riesgo de descarga eléctrica para las personas.
El signo de admiración dentro de un triángulo equilátero tiene por objeto alertar al usuario a la presencia de importantes instrucciones de operación y mantenimiento (servicio) en los documentos que acompañan al producto.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Ce symbole avertit l'utilisateur de la présence d ’une tension dangereuse non isolée dans le boîtier du produit, qui peut être suffisamment importante pour constituer un risque d'électrocution.
Le symbole du point d’exclamation dans un triangle équilatéral avertit l’utilisateur de la présence d’instructions importantes relatives au fonctionnement et à l'entretien dans la documentation qui accompagne le produit.
1) Lea est as instrucciones.
2) Con serve es tas instru cciones.
3) Atiend a todas las advertenc ias.
4) Siga todas las instrucciones.
5) No use es te aparato cerca del agua.
6) Limpie sólo con un paño seco.
7) No bloquee ningún orificio de ventilación. Instale de acuerdo con las instrucciones del fabricante.
8) No lo instale cerca de ningu na fuente de calor, como radi adores, regist ros de calefacció n, estufas u otros apar atos (incluidos los ampli ficadores) que prod uzcan calor.
9) No elimine el objetivo de seguridad de la clavija polarizada o con conexión a tierra. Una clavija polariza da tiene dos hojas, una de ellas má s ancha que la otra. Una clavija co n conexión a tierra tiene dos hojas y una tercera pata de tierra. La hoja ancha o la tercera pata se suministr an para su seguridad. Si la clavija suministrada no encaja en su enchufe, consulte a un electricista para que reempla ce el enchufe obsolet o.
10) Proteja el cable de alimentación para que no sea pisado o pellizcado, especialmente en las clavijas, rece ptáculos de conveniencia y en el pu nto en el que salen del aparato.
11) Use úni camente aditamentos o a ccesorios especi ficados por el fab ricante.
12) Úselo únicamente con el carrito, soporte, trípode, abrazadera o mesa especificados por el fabricante o que se venden con el aparato. Cuando se us e un carrito, sea precavido al mover la combinación de carrito y aparato para evitar lesiones por volcadura.
13) Desenchufe este aparato durante las tormentas eléctricas o cuando no se use durante períodos prolongados de tiempo.
14) Refiera todo el servicio a personal cualificado. Se requiere servicio cuando el aparato se ha dañ ado de cual quie r for ma, co mo si se dañ an el c abl e de al iment aci ón o la c lavi ja, si se ha v ert ido un líquido o han c aído objetos al interio r del aparato, si el aparato ha e stado expues to a la lluvia o la humedad, no f unciona normalmente o ha c aído.
15) Para desconectar completamente este aparato de la red de CA, desconecte el cable de alimentaci ón eléctrica del re ceptáculo de CA.
16) La clav ija eléctrica de l cable de alimentación se m antendrá fácilmente op erativa.
17) ADVERTENCIA – Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia o la humedad.
18) No exponga este equipo a escurrimientos o salpicaduras, y asegúrese de que no se coloquen objetos llenos de líquido, como jarrones, sobre el equipo.
19) Mantenga al menos 6 pulg adas (15.25 cm) de espacio de vent ilación sin obstr ucciones detr ás de la unidad para permitir su ventilación y enfriamiento adecuados.
20) PRECAUCIÓ N – En el caso de amplificadores de potencia montados en anaqueles, conserve todo el cable ado y materiales alejad os de los lados de la unidad y p ermita que la unidad s e enfríe durante 2 minu tos antes de retirarla d e un gabinete de anaquel.
21) Los amp lificadores, s istemas de altavoce s y auriculares (sea c ual sea el dispositi vo con el que esté equip ada la unidad) son capaces de producir niveles de presión sonora muy elevados que pueden llegar a producir problemas de sordera tanto tempo ral como crónica. Tenga mucho cuidado a la hora de ajustar los niveles de volumen al usar este aparato.
22) Certificación de cumplimiento de la sección 15 de las normas FCC (para dispositivos digitales, según sea ap licable en cada caso) - Sección 15.21: Los cambios o m odificaciones que no hayan sido autorizados expresamente y por escrito por la empresa responsable del cumplimiento de estas normas pueden anular la autorización del usuario para seguir utilizando este aparato. NOTA: El fabricante no será responsable de ninguna interferencia en radio o TV que sea producida por modificaciones no autorizadas en este aparato. Tal tipo de modificaciones pueden anular la autorización del usuar io para seguir utilizando este aparato.
23) ADVERTENCIA – Para m antener la seguridad d e los productos con b aterías internas o ex ternas (paquete de baterías): •Las baterías y el producto en el que están instaladas no deberán exponerse a calor excesivo, como la luz del sol, fuego y similares. •Puede haber peligro de explosión si la batería se conecta o reemplaza de modo incorrecto. Reemplácelas sólo con baterías de l mismo tipo o equivalent e especificada s en las instruccione s o en el producto.
24) PRECAUCIÓ N – Desconecte es ta unidad de la corriente y e spere un rato hasta que s e refrigere antes de toc ar / sustituir las válvu las.
1) L isez ces instructions.
2) Conservez ces instructions.
3) Respectez toutes le s mises en garde.
4) Suivez toutes les instructions.
5) N’utilis ez pas cet appareil à proximité d’un point d’eau.
6) Nettoyez-le uniquement avec un chiffon sec.
7) Ne bloquez pas les ouvertures de ventilation. Installez l'appareil en suivant les instructions du fabricant.
8) Ne l’installez p as à proximité d’une source d e chaleur, comme un radiateur, un four ou tou t autre appareil (inc luant les amplificateurs) produisant de la chaleur.
9) Ne modifiez pas la fiche polarisée (Canada) ou la mise à la terre. Les fiches polarisées possèdent deux lames, dont l’une est plus large que l’autre. Les fiches avec mise à la terre possèdent deux broches plus une broche de terre. La lame plus large et la terre sont des éléments de sécurit é. Si la fiche ne correspo nd pas à votre prise se cteur, contactez un éle ctricien pour la f aire remplacer.
10) Évitez de marcher sur le cordon secteur ou de le pincer, en particulier au niveau des fiche s, des prises secteur et de l'embase de l’appareil.
11) Utilisez uniquement les p ièces/accessoires spé cifiés par le fabricant.
12) Utilisez uniquement le chariot, le support, le trépied, la console ou la table spécifiés par le fabricant ou vendus avec l’appareil. Lorsqu'un chariot est utilisé, pren ez toutes les précau tions nécessaires p our éviter les chutes lo rs du déplacement de l’ensemble chariot-appareil.
13) Déconnectez l’appareil pendant les orages ou les longues périodes d'inutilisation.
14) Confiez toute s les réparations à un te chnicien qualifié. Vous d evez faire contrôle r cet appareil s'il a été endommag é de quelque façon que ce soit, co mme lorsque le cordon se cteur ou les fiches sont endomm agés, qu'un liquide ou des ob jets se sont inf iltrés dans l’appareil, qu'il a é té exposé à la pluie ou l’humidité, qu'il a subi un choc ou qu'il ne f onctionne pas nor malement.
15) Pour déconnecter entièrement l’appareil du secteur (phase, neutre et terre), déconnectez la fiche du cordo n secteur de la prise.
16) La fiche du cordon secteur doit demeurer accessible en tout temps.
17) MISE EN GARDE – Pour réduire les risques d’incendie ou d'électrocution, n’exposez pas cet appareil aux intempéries ou à l'humidité.
18) N’exposez pas cet appareil à l’humidité ou aux projections liquides. Ne posez pas de récipient rempli de liquide, tel qu'un vase, sur cet appareil.
19) Maintenez un espace d’au moins 15 cm (6 pouces) à l'arrière de l'appareil pour laisser circuler l’air et permet tre une ventilation et un ref roidissement convenables.
20) AT TEN TION – Pour les amplificateurs de puissance montés en Rack, ne placez pas de câbles et matériaux à proximité des côtés de l’appareil. Laissez l'appareil refroidir pendant 2 minutes avant de le retirer du Rack.
21) Les amplificateurs, les haut-parleurs, les enceintes, les casques et écouteurs (selon le cas) peuvent produire des niveaux sonores très élevés qui peuvent causer des dommages auditifs temporaires ou permanents. Réglez le volume avec modération.
22) Norme fédérale US FCC Part 15 (pour les produits numériques répondant aux descriptions)
- alinéa 15.21 : Les changements ou modifications non approuvées officiellement par l'organisation ou la société responsable de la conformation à la norme peuvent annuler le droit de l'utilisateur à se servir du produit. REMARQUE : le fabricant n'est pas responsable des interférences radio ou TV causées par les modif ications non-autorisées apportées au matériel. Ces modif ications peuvent annuler le droit de l'utilisateur à s e servir du produit.
23) MISE EN GARDE – Po ur é vit er d 'end omm age r le s pro dui ts muni s de pil es i nter ne s ou e xt ern es:
• Les piles et/ou le produit dans lequel elles sont installées ne doivent pas être exposés à une chaleur excessive, comme les rayons du soleil, le feu, etc. • Il y a un risque d’explosion lorsque la pile n’est pas corre ctement connecté e/remplacée. Remplacez-la uniqu ement par une pile de type identique ou équivalent, spécifié dans les instructions ou sur le produit.
24) AT TEN TION – Déconnectez l'appareil du secteur et laissez-le refroidir avant de toucher ou de remplacer les lamp es.
IMPORTANTI NORME DI SICUREZZA
Il simbolo del fulmine con la punta a freccia, racchiuso in un triangolo equilatero, avverte l’utente della presenza di tensione pericolosa non isolata all’interno del prodotto, sufficiente a costituire un rischio di shock elettrico per le persone. Il punto e sclamativo all’inte rno di un triangolo e quilatero avvisa l’uten te della presenza di importanti istruzioni per il funzionamento e la manutenzione incluse nel ma teriale informativo che accompagna il prodot to.
1) Leggere queste istruzioni.
2) Conservare queste istruzioni.
3) Rispet tare tutte le avvertenze.
4) Seg uire tutte le istr uzioni.
5) Non us are questo apparecch io vicino all’acqua.
6) Pulire unicamente con un panno asc iutto.
7) Non ostruire le prese di aerazione. Installare secondo le istruzioni fornite dal costrut tore.
8) No n installare vicino a fo nti di calore come calori feri, diffu sori di calore, stuf e o altri disposit ivi che producono calore (inclusi gli amplif icatori).
9) Non annullare la sicurezza garantita dalla spina polarizzata o con messa a terra. Le spine polar izzate sono car atterizzat e da due lamine, di cui una più gran de dell’altra. Le spine con mes sa a terra dispongono d i due lame e di un terzo polo per la me ssa a terra. La la mina grande o il terzo po lo sono contemplati pe r garantire la sicurez za. Se la spina del cavo fornito in dotazione non si adatta alla presa, consultare un elettricista per sostituire la presa obsoleta.
10) Proteggere il cavo di alimentazione perché non venga calpestato, tirato o piegato, in parti colare vicino alla presa e al pu nto in cui il cavo esce dal dispo sitivo.
11) Usare solo accessori/componenti specificati dal costruttore.
12) Usare solo carrelli, supporti, treppiedi, staffe o tavoli specificati dal costru ttore o venduti con l’appa recchio. Quando si usa un c arrello, fare attenzione nello spostare la combinazione carrello/apparecchio per evitare le sioni causate dal rib altamento.
13) Scollegare il dispositivo durante i temporali con fulmini o in caso di lunghi periodi di inutilizzo.
14) Per l’assistenza tecnica rivolgersi sempre a personale qualificato. È necessaria l’assistenza quando il dispositivo risulta danneggiato in qualunque modo (ad esempio: cavo di alimentazione o spina danneggiati, liquido versato o oggetti caduti nel dispositivo, dispo sitivo esposto a pio ggia o umidità, funzionamento non normale o dis positivo caduto).
15) Per scollegare completamente l’apparecchio dalla presa di rete C A togliere la spina del cavo di alimentazione dalla pres a CA.
16) L a spina di rete del cavo di alim entazione deve es sere sempre facilme nte accessibile e operabile.
17) AVV ERTEN ZA - Per ridurre il rischio di incendio o di shock elettrico, non esporre questo app arecchio alla pioggia o all’umidità.
18) N on esporre il disp ositivo a sgocci olamenti o a spruz zi di alcun liquido ed a ssicurarsi che nessun o ggetto contenente liquidi, co me vasi, venga collocato su di ess o.
19) Lasciare almeno 15 cm di spazio libero dietro al dispositivo per consentire una corretta aerazione e il raffreddamento dell'unità.
20) ATTENZIONE- Per gli amplificatori di potenza montati all'interno di un rack, mantenere tutti i cavi e gli oggetti lontano dai fianchi laterali del dispositivo e, prima di es trarlo dal rack-cas e, lasciarlo raff reddare per 2 minuti.
21) Gli amplificatori, i sistemi di altoparlanti e le cuffie/dispositivi in-ear (se presenti) possono generare li velli audio con un'elevata pressione sono ra, in grado di causare danni temporanei o permanenti all'udito. Quindi, durante l'uso è opportuno prestare molta attenzione nell'impostazione e regolazione dei livelli di volume.
22) Dichiarazione di Conformità FCC Parte 15 (per prodotti digitali, se applicabile) ­Parte 15.21: Le modifiche non espressamente approvate dalla parte responsabile alla conformità può annullare l'autorità dell'utente di operare con il dispositivo. NOTA: Il costruttore non è da ritenersi responsabile per qualsiasi interferenza radio o TV causata da modifiche non autorizzate del dispositivo in oggetto. Tali modifiche possono annullare l'autorità dell'utent e di operare con il dispositiv o.
23) AVV ERTEN ZA – Per prese rvare la sicurez za dell'unità, prodo tti con batter ie interne o esterne (battery-pack): • Le batterie e/o il prodot to in cui queste sono installate non devono essere esposti a calore eccessivo, come luce solare, fuoco o simili. • Se la batteria viene collegata/sostituita in modo non corretto può sussistere il rischio di esplosione. Sostituire solo con batterie dello stesso tipo o equivalente, come specif icato nelle istruz ioni o sul prodotto.
24) CAUTELA - Prima di toccare/sostituire le valvole, disconnettere l'unità e lasciarla raffreddare.
WICHTIGE ANWEISUNGEN ZU IHRER SICHERHEIT
Das Symbol Blitz und Pfeil in einem gleichseitigen Dreieck soll den Benutzer vor dem Vorhandensein nicht isolierter „gefährlicher Spannung“ im Gehäuse des Produkts warnen, die mö glicherweise hoch genug ist, um ein Stromschlagrisiko darzustellen.
Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Serviceanweisungen) in den dem Produkt beiliegenden Broschüren aufmerksam machen.
1) Lesen Sie die se Anweisungen.
2) Bewahren Sie diese Anweisungen auf.
3) Beachten Sie alle Warnhinweise.
4) Befolgen Sie alle Anweisungen.
5) Benut zen Sie die Vorrichtung nie in der Nähe von Wasser.
6) Nur mit trockenem Tuch reinigen.
7) Belüftungsöffnungen nicht blockieren. Den Anweisungen des Herstellers entsprechend installieren.
8) Installieren Sie die Vorrichtung nicht in der Nähe von Wärmequellen wie Radiatoren, Heizkörp ern, Herden oder anderen G eräten (insbesondere Verstärkern), die Wärme er zeugen.
9) Achten Sie darauf, den Sicherheitszweck des verpolungssicheren oder geerdeten Steckers nicht zu umgehen. Ein verpolungssicherer Stecker ist mit zwei flachen Stiften ausgestattet, von denen einer breiter ist als der andere. Ein geerdeter Stecker ist mit zwei Stif ten und einer Erdbuchse ausgestattet. Der breitere Stift oder die Erdbuchse dienen Ihrer Sicherheit. Sollte der mitgelief erter Stecker nicht in Ihre Ste ckdose passen, wenden Sie sich zum Austausch der veralteten Ste ckdose an einen Elektr iker.
10) Schützen Sie das Stromkabel davor, dass darauf getreten oder dass es besonders am Stecker, an Steckerlei sten oder an der Austrittsstelle aus dem Gerät geknick t wird.
11) Verwenden Sie nur vom Hersteller zugelassenes Zubehör.
12) Benutzen Sie das Gerät nur mit den vom Hersteller festgelegten oder gemeinsam mit dem Gerät verkauften Wagen, Ständern, Stativen, Halterungen oder Tischen. Achten Sie bei Ben utzung eines Wagens dar auf, dass das gemeinsam mit dem Wag en bewegte Gerät nicht kippt und zu Verletzungen führt.
13) Ziehen Sie bei Gewittern ode r bei längeren St illstandzeiten den Net zstecker des Gerä ts.
14) Überlassen Sie alle Wartungsarbeiten qualifiziertem Personal. Ein Service wird erforderlich, wenn das Gerät in irgendeiner Weise bes chädigt wurde, beispie lsweise bei Beschädigung des Netzsteckers oder des Netzkabels, wenn Flüssigkeiten über das Gerät vergossen wurden oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht ordnungsgemäß funktioniert oder fallen gelassen wurde,
15) Z iehen Sie den Netz stecker aus de r Steckdose, um das Ge rät vollständig vom Wec hselstromne tz zu trennen.
16) Der Net zstecker des Net zkabels muss jeder zeit betriebsbereit sein.
17) WARNHINWEIS: Um die Gefahr vom Feuer oder Stromschlag zu vermeiden, darf das Gerät nicht Regen oder Feuchtigkeit ausg esetzt werden.
18) Lassen Sie nicht zu, dass Flüssigkeiten auf das Gerät tropfen oder gespritzt werden können, und achten Sie darauf, dass keine mit Wasser gef üllten Gegenstände wie Vasen auf das Gerät gestellt werden.
19) Ac hten Sie auf mindes tens 15 cm Abstand hint er dem Gerät für di e ungehinder te Luftz irkulation und Kühlung des Geräts.
20) VORSICHT: Bei in Regalen (Racks) montierten Verstärkern ist die gesamte Verkabelung und sämtliches Material von den Seiten des Gerätes fernzuhalten; lassen Sie das Gerät vor Entnahme aus dem R ack zwei Minuten lang abkühlen.
21) Verstärker, Lautsprechersysteme und Ohr/Kopfhörer (falls getragen) können sehr hohe Schalldruckpegel erzeugen und dadurch vorübergehende oder dauerhafte Hörschäden verursachen. Gehen Sie vorsichtig vor, wenn Sie während des Betriebs die Lautstärkepegel einstellen oder nachregeln.
22) FCC Konformitätserklärung Teil 15 (für Digitalprodukte, nach Anwendbarkeit) - Teil 15.21: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Stelle genehmigt wurden, können zu einem Betriebsverbot führen. HINWEIS: Der Hersteller ist nicht verantwortlich für Radio- oder TV-Interferenzen, die durch unautorisierte Modifikationen an diesem Gerät verursacht werden. Derartige Modifikationen können zu einem Betriebsverbot führen.
23) WARNHINWEIS: Zur Aufrechterhaltung der Sicherheit von mit internen oder externen Batterien (Akkumulatoren) betriebenen Produkten ist folgendes zu beachten: • Die Batterien sowie das Produkt, in dem sie installiert sind, dürfen keiner übermäßigen Hitze (durch Sonneneinstrahlung, Feuer usw.) ausgesetzt werden. • Bei unsachgemäßem Anschluss/ Austausch der Batterien besteht Explosionsgefahr. Der Austausch darf nur mit Batterien des gleichen oder gleichwertigen Typs erfolgen, der in den Anweisungen oder am Produkt angegeben ist.
24) VORSICHT – Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen, bevor Sie die Vakuumröhren berühren/ersetzen.
INSTRUÇÕES DE SEGURANÇA IMPORTANTES
O relâm pago com símbolo de cab eça de flec ha dentro de um triângu lo equilátero destina-se a alertar o utilizador para a presença de “tensão perigosa” dentro da estrutura do produto que pode ter magnitude suficiente para representar um risco de choque eléctrico para as pessoas.
O ponto de exclamação dentro do triângulo equilátero destina-se a alertar o utilizador para a presença de instruções de funcionamento e manutenção (assistência técnica) na documentação que acompanha o pro duto.
1) Leia estas instruções.
2) Guarde estas instruções.
3) Cumpra todas as advertências.
4) Siga todas as instr uções.
5) Não utilize este aparelho próximo de água.
6) Limpe apenas com um pano seco.
7) Não bloqueie quaisquer orifícios de ventilação. Instale de acordo com as instruções do fabricante.
8) Não instale próximo de fontes de calor, tais como radiadores, saídas de ar quente, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.
9) Nã o anule a finalidade de se gurança da fich a polarizada ou de liga ção à terra. Uma fic ha polarizad a possui duas lâminas, sendo uma d elas mais larga do que a outra. Uma f icha de ligação à terra possui duas lâminas e um terceira ponta de ligação à terra. A lâmina larga ou a terceira ponta são fornecidas para sua segurança. Se a ficha fornecida não couber na sua tomada, consulte um electricista para substituir a tomada obsoleta.
10) Proteja o cabo de alimentação eléctrica do aparelho para que não seja pisado ou dobrado especialmente nas fichas, nos receptáculos ou no ponto onde o cabo sai do aparelho.
11) U tilize apenas acessór ios/peças especi ficados pelo fabr icante.
12) Utilize o aparelho apenas com o carrinho, suporte, tripé ou mesa especificados pelo fabricante ou vendidos com o aparelho. Quando utilizar um c arrinho, tenha cuidad o ao deslocar a combina ção carrinho/ aparelho para evitar ferimentos provocados por uma possível queda.
13) D esligue este aparelho durante trovoadas ou quan do não for utilizá-lo por um longo período de tempo.
14) Solicite todas as reparações a pessoal de assistência qualificado. É necessária assistência técnica quando o aparelhos se tiver danificado de alguma forma como, por exemplo, o cabo de alimentação ou a ficha estão danificados, foram derramados líquidos ou caíram objectos para dentro do aparelho, o aparelho esteve exposto a chuva ou humidade, o aparelho não funciona normalmente ou sofreu uma queda.
15) Para desligar por completo este aparelho da corrente eléctrica de CA, desligue a ficha do cabo de alimentação do receptáculo de CA.
16) A f icha eléctric a do cabo de alimentação ir á permanecer pronta a f uncionar.
17) ADV ERTÊNCIA – Para reduzir o risco de incêndio ou choque eléctrico, não exponha este apare lho a chuva ou humidade.
18) Não exponha este equipamento a gotejamento ou salpicos e certifique-se de que não são colocados objectos com líqui dos, tais como jarras, sobr e o equipamento.
19) Mantenha desobstruído pelo menos 15,25 cm de espaço por tr ás da unidade para que a unidade dispo nha de ventilação e arrefec imento adequados.
20) CUIDADO – Para amp lific adores montad os numa e stante , manten ha todas as ligaç ões eléctricas e materiais afastados das partes laterais da unidade e deixe a unidade arrefecer durante 2 minutos antes de retirar de uma estante.
21) Amplificadores, sistemas de alto-f alantes, e fones de ouvido (se equipado) são capazes de produzir níveis de pressão de som muito altos que podem causar lesões auditivas temporárias ou perman entes. Seja cauteloso ao configurar e ajustar os níveis d e volume durante o uso.
22) FCC parte 15 Indicação de Conformidade (para produtos digitais, como aplicável) – Parte 15.21: Mudanças ou modificações não aprovadas por parte da responsável pela conformida de, poderia causar que o us uário não tenha mais a autoridad e de manusear o equipamento. NOTA: O fabricante não está responsável por qualquer interferência de radio ou telev isão causada por modi ficações deste equ ipamento. Tais modificações pode fazer com que o usuário não tenha mais a autoridade de manuseá-lo.
23) ADV ERTÊNCIA – Para manter a segurança do produto, no caso de produtos com pilhas (conjunto de pilhas) internas ou externas: • As pilhas e/ou o produto no qual estão instaladas, não devem ser expostos a temperaturas excessivas, tal como a luz solar directa, fogo, ou temperaturas semelhantes. • Pode existir um risco de explosão se a pilha estiver ligada/colocada de forma incorrecta. Substitua apenas por pilhas de tipo equivalente ou idêntico ao especificado nas instruções ou no produto.
24) AVIS O – Desconecte a unidade e permite-o de resfriar-se antes tocar ou trocar as válvulas de vácuo.
安全 にご 使 用いた だくために
二等辺 三 角形の中の矢印のついた稲妻の閃光のシンボルは、人 に電気ショックを与えるに十分な、絶縁されていない「高電圧の 危険」が製品のケース内にあることを警告するものです。
二等辺三角形の中の感嘆符合は、重要な操作方法およびメンテナ ンス方法の記述が製品に付属の説明書にあることを示しま す。
1) 以下の説明をお読みください 。
2) 本説明書を保存してください。
3) 警告にはすべて注意してください。
4)使用方はすださ
5) 本装置は水の近くでは使用 しない でください。
6) 清掃は、乾いた布でのみ 行ってください。
7) 通気孔はふさがないでください。製造元の手順書に従って設置してく
ださい。
8) ラジエーター、ヒート レジスター、調理用コンロ、音響用アンプリファ イア等の、熱を発する機器の近くには設置しないでください。
9)  極性プラグや接地プラグの安全機能を妨げないように し てください。 極性プラグは二つのブレードの一方が他方より幅広くなっています。接 地型プラグには、二つのブレードに加え て接地プロングがあります。幅 の広いブレードまたは3番目のプロングは、安全用です。プラグがコ ン セントに合わないときは、電気技師に相談して旧式のコンセントを付け 替えてください。
10) 電源コードが踏まれたり、特にプラグ、便利レセプタクル、または装置 から出てくる 箇所でねじれないように保護してください。
11) メーカー指定の付属品/ア クセサリーのみを使用し て く ださい。
12) カー ド、スタンド 、三脚、ブラケ ット、テーブルは、メーカー
指定のもの、または装置と共に販売されているもののみ を使用してください。カートをご使用の場合は、カートと 装置を一緒に移動させるとき、転倒によって怪我をされな いよう ご注意く ださい。
13) 稲妻が光っている間、また長期間ご使用にならないとき は、本装置の電源をプラグから抜いてください。
14) メンテナンスはすべて、資格のあるメンテナン スサービス要員に依頼 してください。メンテナンスは装置が何らかの形で損傷した場合、例え ば次のような場合に必要となります: 電源コードまたはプラグが損 傷した場合、装置の中に液体がこぼれて入ったり、ものが落ちて 入った りした場 合、 装置が雨や湿気にさらされた場合、装置が正常に動作し ない場合、装置を落とした場合。
15) 本装置をAC主電源から完全に切り離すには、電源コードのプラグを ACコン セントから抜いてくだ さ い。
16) 電源コードの電源プラグは、常に操作可能な状態にしておいてくださ い。
17) 警告−火災や電気ショック の危険を減らすため、本装置を雨や湿気に さらさないようにし て ください。
18) 本装置を水のし ずくや水はねにさ らさないでく ださい 。また、花瓶など の水の入ったものは本装置の上には絶対に置かないようにしてくださ い。
19) 本装置ユニットの適切な通気および冷却のため、 も15.5cmのスペースを確保し、そこにはさえぎるようなものは置かな いように し てください。
20) 注意−ラックに搭載したパワーアンプリファイアの場合は、配線その 他をユニ ットの側面から離しておい てください。また、ラックのケースか らユニットを取り出す前にユニッ ト を2分間冷却させてください。
21) アンプリフ ァイヤー、ラウ ドスピ ーカーシステムと イ ヤフォン/ヘッドフォン(必要 な場合)は、非常に大きな音圧レベルを生成し、一時的または恒久的な聴覚の ダメージの原因となる場合があります。使用中のボリューム•レベルの設定と調 整には注意が必要です。
22) FCCPart15適合宣言(デジ タル製品、規定の通り)‒Part15.21:順守の責任を持つ団体 によって明示的に許可されていない変更や改造は、ユーザーの機器を操作する権限を無 効にする場合があります。注意: 製造者は機器に施された未認証の改造によって引き起 こされた、 あらゆるラジオまたはテ レビ の障害については、責任を有 しません。この種の 改造はユーザーの機器を操作する権限を無効にする場合があります。
23) 警告−安全確保のため、 バッテリーを内臓した、または外部バッテリ ー (バッテリーパッ ク)を使用した製品をご使用の際は、次のことにご注 意ください: * バッテリーおよび/またはバッテリーが入った製品 は、太陽光 線、火、等の過度の熱にはさらさないでください。* バッ テリーの接続/交換方法を誤ると、 爆発の危険性があります。交換する ときは、説明書または製品上に記載されたものと同じか、同等の種類 のバッ テ リーのみを使用し てください。
24) 注意‒
真空管に触る/交換する前に、製品をコンセントから抜き冷却させてくだ
さい。
その背後に少なくと
swramps.com
6
Marcus Miller — Professional Bass Preamp
Marcus Miller — Professional Bass Preamp
Congratulations on your purchase of the SWR® Marcus Miller preamplifier!
The SWR tradition of innovation and excellence began in 1984, when founder Steve W. Rabe developed an entirely new concept of bass instrument amplification. Responding to advice and suggestions from top L.A. recording bassists of the day who wanted their live sound to resemble what they heard in studio playback monitors, Rabe developed a full-range, hi-fi bass system that allowed players to dial in any tone they wanted with the accuracy of a studio mixing console. The “SWR sound” was born.
Carrying on in that tradition, SWR has partnered with Marcus Miller - arguably the most influential bassist of his generation – to create the ultimate tool for bassists. Working closely with our SWR engineers, Marcus pains­takingly customized the feature set of this preamp to accommodate his own distinctive array of tones, while taking into consideration the needs of other bassists of all styles. The result is simply one of the most versatile bass products ever developed.
A note from Marcus Miller—
Congratulations on purchasing the MM Preamp!
This is the missing link between your bass and a great sound! You can use this pre-amp to shape your sound, giving it that big bottom, that fat mid-range, or that glassy snap - whatever your bass has been missing. Use this on the stage, in line just before your amplifier. Or in the studio before the digital recorder (or the tape machine if you're old school!). You can also use the MM pre-amp as a direct box. We put a lot of work into devel­oping something that is really useful. You're going to love what this box does for your sound!
Enjoy!
Marcus Miller
P.S. I made a short video going into more detail about how to get the most out of your MM pre-amp. To check it out, go to: www.swramps.com
We’re confident that you will enjoy your new Marcus Miller preamp for many years to come, and many thanks for “Stepping Up” to SWR.
Your new Marcus Miller Professional Bass Preamplifier offers the exceptional performance and tone that bassists of every style have come to expect from SWR, and a feature set designed for any situation:
• Classic SWR tube preamp fueled by a 12AX7 dual triode tube
• Two selectable front panel inputs plus one rear panel input to accommodate easy instrument changes
• 3-band semi-parametric EQ with sweepable mids
• SWR-exclusive Aural Enhancer™ tone-shaping circuit – custom voiced by Marcus Miller - with pull Defeat option
• Bass Intensifier™ circuitry for added low-end thickness
• Boost feature with Volume control and Compression Blend
• Studio-quality compressor with pre or post EQ “Comp Position” switch
• All-tube studio-quality Direct Out
• Side-chain Effects Loop with Blend control
• Selectable Line Out for tube DI, Post EQ or Compressor position Out, plus Level control, Phase and Ground Lift switches
• Footswitch with four selectable features (Bass Intensifier, Boost, EQ Bypass & Effects Loop engage)
6
swramps.com
7

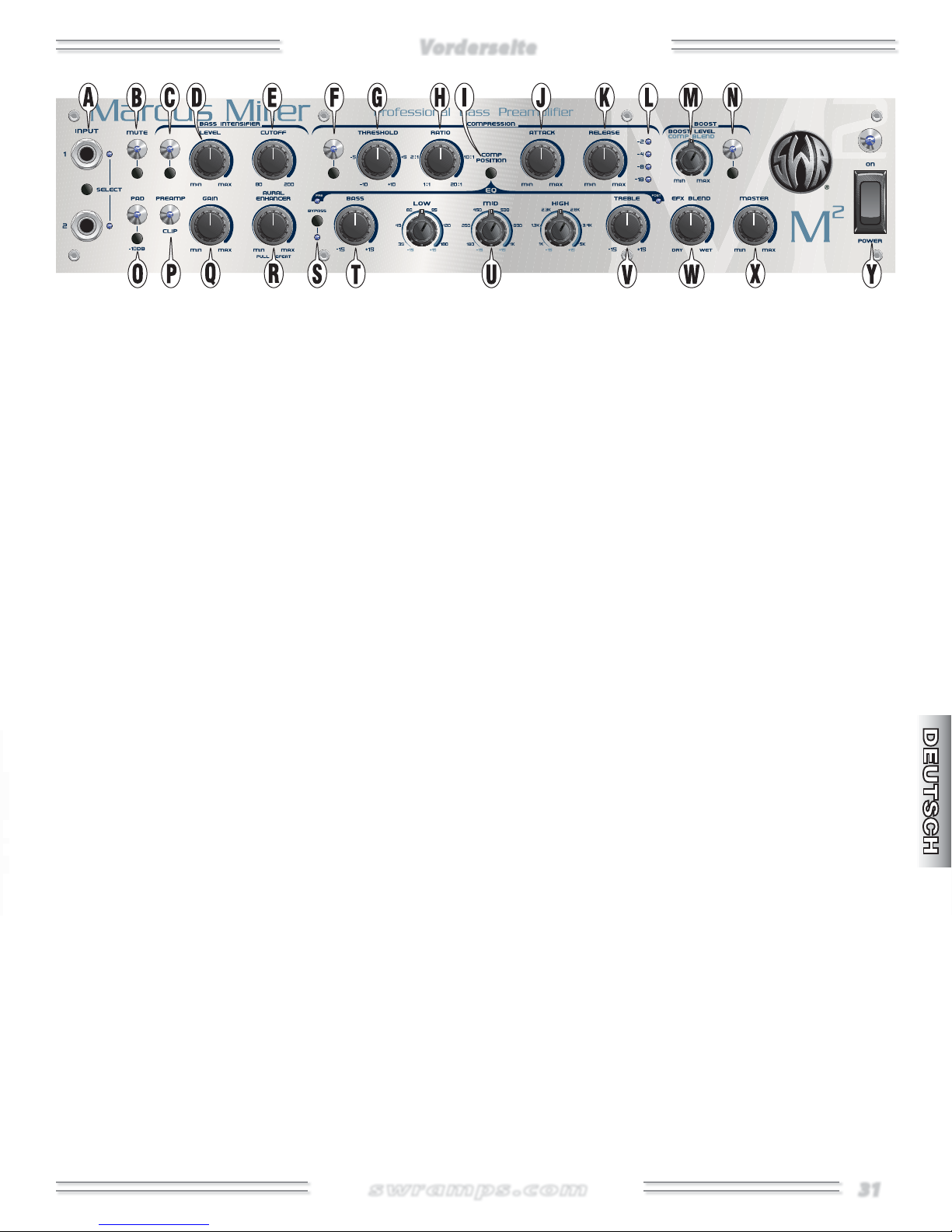

Front Panel
Front Panel
A. INPUTS Plug into either (or both) of the input jacks
using shielded instrument cable. Press Select to choose either Input 1 or 2 to be the active jack as indicated by the LEDs.
The rear panel Input jack {KK} can be used instead of Input 1 on the front panel, useful for connecting wire­less receivers. NOTE: If both of these jacks are used at the same time, the front panel jack overrides the rear panel jack.
B. MUTE Press in to disable all output from the unit,
except Tuner Out {JJ}, useful when switching or tuning instruments or during breaks.
C. BASS INTENSIFIER™ Press in to engage the Bass
Intensifier circuit as indicated by the LED. The Bass Intensifier boosts a chosen set of low frequencies com­bined with a smooth, fast-acting compressor to provide radical boosts without overdriving the amplifier, useful for heavier sections of a tune. Bass Intensifier can also be engaged from the footswitch.
D. LEVEL Adjusts the strength of the Bass Intensifier
effect.
E. CUTOFF Limits the frequency range in which the Bass
Intensifier operates, from below 80Hz to below 200Hz.
F. COMPRESSION Press in to engage the Compressor
circuit, as indicated by the LED. Compression moderates signal level as it peaks, according to the way you have the four following controls {G, H, I and K} set.
G. THRESHOLD Sets the signal level at which Compression
engages. Turn fully counter-clockwise for maximum sen­sitivity. Note that Gain {Q} and instrument levels com­bined are what actually trigger the Compressor.
H. RATIO Adjusts how much compression is applied once
it has been triggered. For example, at 1:1 there is no compression. With a ratio of 2:1, an increase of 10 dB will be needed to increase the output signal level by 5 dB over the threshold. At 10:1, an increase of 10 dB will only increase the output signal level by 1 dB. (Many consider ratios of 10:1 and greater to be hard Limiting.)
I. COMPPOSITION Press to position the Compressor
circuit, either before or after the tone controls in the sig­nal path, as indicated by the LEDs. See Block Diagram on page 48.
J. ATTACK Adjusts the rate that Compression engages
once the the signal level rises above the threshold, use­ful for fine tuning the transparency of the Compressor effect.
K. RELEASE Adjusts the rate that Compression disengag-
es once the signal level drops below the threshold, use­ful for fine tuning the transparency of the Compressor effect.
L. METER Four LEDs indicate the actual amount of gain
reduction in decibels (dB).
7
swramps.com
8
Front Panel
Front Panel
M. BOOST LEVEL / COMP BLEND This dual knob control
is active only when the the Boost + Compress circuit {N} is engaged. The inner knob sets the volume boost level and the outer knob sets the compression level. When the outer Comp Blend knob is in the center detent position, compression will be active at the level set by the 4 com­pressor knobs—even if the Compressor {F} is OFF before entering Boost + Compress mode. In addition, you can set Comp Blend anywhere from "off" (fully counter-clockwise) to "max" to increase the compression level actually set by the 4 compressor knobs. This allows you to have an independent compression level just for Boost + Compress mode!
N. BOOST + COMPRESS MODE Press in to engage the
Boost + Compress mode, useful for solos. This mode can also be engaged from the Footswitch {II}.
O. PAD Press in to reduce input sensitivity by –10dB, useful
for cleaner response from high-output instruments.
P. PR EAMP CLIP LE D  Illuminates when clipping
(overdriving) occurs anywhere in the preamp signal path before the Effects Loop. For the cleanest sound, set Gain {Q} and other front panel controls so that the Preamp Clip LED barely flickers at your instrument’s peak output levels. Note that preamp clipping is not harmful to your amplifier (unlike power amp clipping), therefore reduce Gain only if you hear unwanted preamp distortion.
Q. GAIN Adjusts the signal level of the preamplifier. Your
equalization, tone and effect levels all contribute to the preamp signal level and should be adjusted before Gain. NOTE: Gain is the primary control for setting the output level of Effects Send {FF}.
R. AURAL ENHANCER™ A trademark SWR® feature for 20
years, the Aural Enhancer brings out the fundamental low notes of the bass, brightens high-end transients and reduces certain frequencies that “mask” the fundamen­tals. The ultimate effect is a more transparent sound that opens up the sibilant characteristics of all instruments without being harsh.
How the Aural Enhancer works: Think of it as a variable tone control that changes frequency range AND level according to where you set the Aural Enhancer control:
As you rotate the control clockwise from the “MIN” posi­tion, you are elevating low, mid, and high frequency levels in ranges that are different, yet complementary to the Bass and Treble tone controls. The “2 o’clock” position—a favorite for many players—brings out both low end fun­damentals and crisp highs while at the same time, adds a little lower midrange helping you to cut through the band. Then, as you rotate further clockwise, selected mids will drop off—specifically, a group of frequencies cen­tered around 600Hz. While apparent, the Aural Enhancer is gentle compared to the extreme effects you can create with the basic tone controls.
Note to experienced SWR users: The Aural Enhancer feature for this product was customized by Marcus Miller and will not behave in exactly the same manner to which you are accustomed. Although the circuit still performs the same basic function, the entire frequency range affected by the Aural Enhancer has been shifted. The center frequency is now 600Hz instead of 200Hz. Additionally, a pull “Defeat” control has been added which enables true flat EQ.
S. BYPASS Press to remove the EQ circuit from the signal
path, as indicated by the LED. EQ Bypass enables a true­flat EQ when used with the Aural Enhancer Defeat con­trol.
T. BASS Adjusts low-frequency signal response ±15dB cen-
tered around 70Hz.
U. SEMIPARAMETRIC EQUALIZER Each of the 3 Mid-EQ
controls has an inner Level knob that adjusts signal response (±15dB) in the range set by the outer Frequency knob. NOTE: Any Mid-EQ control with Level set to “0” has no effect on your signal, regardless of Frequency setting.
Mid-range tone control is critical for creating a distinctive edge in your sound. The best settings will depend on the situation—what sounds harsh when playing alone may sound just right in a crowded room or on a recording!
TIP: If you need to “cut through” the band, try boost- ing response in the 200–400Hz range. If you like a more transparent or “scooped” sound, try cutting in the 800Hz range.
V. TREBLE Adjusts high-frequency signal response ±15dB
centered around 3kHz.
W. EFFECTS BLEND Controls your effects level by adjust-
ing the amount of direct (dry) signal mixed in with the effects loop (wet) signal. Set to "DRY" when not using any Effects Return jacks {FF}.
X. MASTER VOLUME Adjusts the output level of the
Marcus Miller preamp at the Preamp Out jack {AA} on the rear panel.
Y. P OWER SWITCH  Switches the unit ON-OFF, as indicated
by the LED.
8
swramps.com
9
Rear Panel
Rear Panel
AA.
PREAMP OUTPUT True electronically-balanced XLR and
1/4" TRS jacks for output to Bass Power amp, such as the SWR Power 750.
BB.
GROUND / LIFT Disconnects the ground connection
(pin-1) from the Preamp Out and Line Out jacks to reduce ground loop noise generated from non-standard wiring. Normally leave this switch out (grounded).
CC.
TUBE DI Tube driven, transformer coupled outputs suit-
able for connection to studio and “front-of-house” (live) mixing consoles. These true electronically balanced XLR and 1/4" TRS jacks are line level outputs in order to maxi­mize the signal to noise ratio. To avoid clipping (especially with the XLR output) make sure to set the console input level to "LINE LEVEL" or reduce the output level using the Level {DD} control.
DD.
LEVEL Adjusts the output level of the Line Out jack to
accommodate a variety of sound equipment connections and input sensitivities.
EE.
0° / 180° Press to reverse the polarity of the Line Out
jack, useful for reducing phasing problems that may occur when playing in locations with non-standard wir­ing or when combining the Line Output signal with miked cabinet signal. Normally leave this switch out (0°).
FF. EFFECTS LOOP T R S1 multipurpose jacks—Send pro-
vides a preamp output and includes onboard tone shap­ing. Output level is primarily controlled by Gain {Q}. Effects Return (wet) is mixed with the direct (dry) signal in any ratio using the Effects Blend control {W}. The Effects Loop can be bypassed from the footswitch.
The effects loop on the Marcus Miller preamp is located on a "side chain" circuit, a design used in studio equip­ment to isolate the effects from the main circuit. This pro­vides the full sound of your instrument AND allows the diversity of your external effects to come through. The effects circuit is also located after the gain stages in the preamp signal path to bypass the noise associated with effects inline before the preamp.
• Effects Devices: Connect Send to your effects device
input and the effect's output to the Return jack. NOTE: On your effects device—set any wet/dry control fully to
WET to prevent phasing problems and set any input level control to +4dB (or 0dB if the unit is being overdriven).
• Accompaniment: Connect a CD player, drum machine,
etc. to the Return jack. Adjust accompaniment volume at the source and with the Effects Blend control {W}.
GG.
POWER CORD SOCKET Connect the included power
cord to a properly wired AC electrical outlet in accor­dance with the voltage and frequency ratings specified on the rear panel of your amplifier.
HH. DIRECT / COMPRESSOR OUTPUT / LINE Choose the
point in the signal path to connect the Line Out jacks. See Block Diagram on page 48.
Direct (Pre)A true all-tube signal path taken immedi-
ately after the first tube preamp stage (no EQ). Sounds most like a Tube D.I. (direct box).
Comp OutputDepends on the Comp Position switch {I};
always post Gain and Aural Enhancer, but either pre or post Bass Intensifier and EQ circuits.
Line (Post)After all preamp circuits (includes all tone,
compression and effects circuits). Not affected by Master Volume {X}.
II. FOOTSWITCH Plug in the (included) footswitch with
any length guitar or speaker cable to enable remote selection of the Bass Intensifier, EQ Select, Effects Loop and Boost + Compress mode, as indicated by the LEDs. Multiple footswitches can be connected together for multiple access points (stage left and stage right foot­switches)!
JJ.
TUNER OUT Plug your instrument tuner in here. This
TRS1 output can also be used as an always-active, tube­influenced direct output.
KK.
INPUT An alternate input to Input 1 on the front panel,
useful for wireless receivers. This input is disabled when a plug is inserted into Input 1 on the front panel.
9

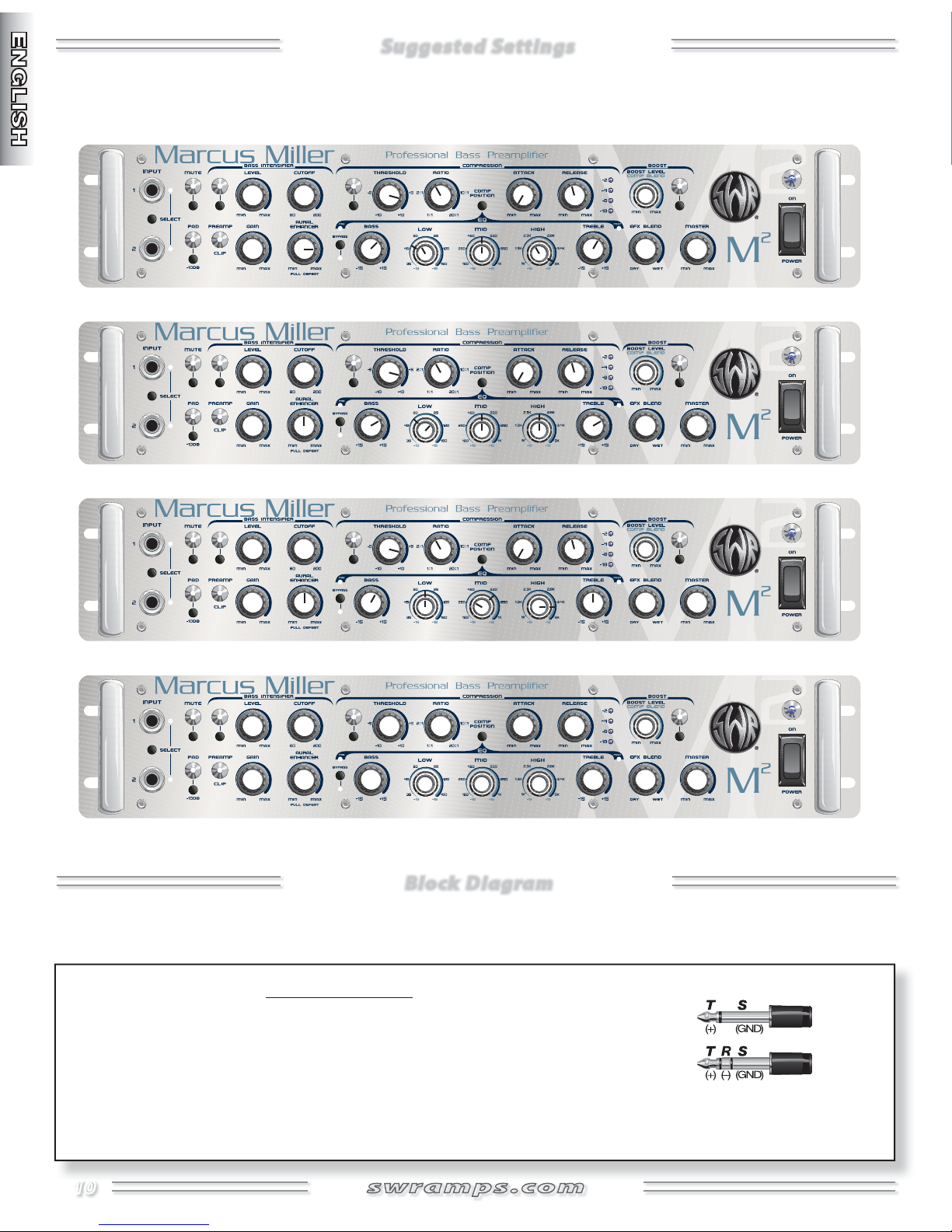

Suggested Settings
Suggested Settings
Block Diagram
The following EQ settings are recommended by Marcus Miller for various Fender Jazz Bass types. Compression settings are optional. The remaining controls are left blank for your notations as well as one completely blank panel for your use.
ACTIVE:
FRETLESS PASSIVE:
PASSIVE:
_____________________:
Block Diagram
See page 48.
1
TRS Balanced Jacks
NOTE: The rear panel 1/4" jacks {AA, CC, FF, and JJ} are balanced TRS (Tip/Ring/Sleeve) types and are designed to work best with TRS (Tip/Ring/Sleeve) plugs:
Tip=positive (+) Ring=negative (–) and Sleeve=ground.
While standard shielded TS "mono" guitar cables may certainly be used, the use of "stereo" TRS cables may improve signal-to-noise ratio and/or reduce hum, especially when longer cables are used.
10
swramps.com
11
Rack Mounting
Rack Mounting
Tube Replacement
Specifications
To preserve the beauty and reliability of your preamp, we recommend that you install your preamp in a rack case. The Marcus Miller Preamp is completely ready to be rack mounted and needs no additional parts or accessories other than the rack screws and the case itself.
The Marcus Miller Preamp takes up two full rack spaces (3 1/2"). If the rack in which you mount your preamp requires that the rubber feet on the bottom of the chassis be removed,
Tube Replacement
A 12AX7 dual triode vacuum tube (valve) is at the core of your Marcus Miller pre-amplifier. Typically a 12AX7 tube will last several years, but through heavy use and frequent transportation jarring, it is possible to have a tube last less than a year.
please remember to keep the screws handy in case you wish to reattach the rubber feet at a later date.
Please routinely check the mounting and chassis screws which can vibrate loose due to transportation and use. We recommend that at least once a month that the Marcus Miller preamp be removed from the rack case and all outside screws be tightened and all connections in your rack case be checked to preserve the beauty and reliability of your equipment.
When to replace the preamp tube: Sometimes, tubes become noisy or “microphonic” (the amp sounds like a glass chime tinkling during certain notes) as they wear out. But other times, tubes will fail without warning. If your amplifier stops working and other possible causes have been eliminated (breakers, cords, etc.), have an authorized service center inspect your amplifier for tube failure.
Specifications
PART NUMBERS 4405200000 (120V, 60Hz) USA 4405203000 (240V, 50Hz) AUS 4405204000 (230V, 50Hz) UK 4405206000 (230V, 50Hz) EUR 4405207000 (100V, 50/60Hz) JPN
POWER REQUIREMENT 50W
PRE AMP INPUT IMPEDANCE: >820k (Front panel Inputs); 10kΩ (Rear panel Input)
SENSITIVITY: +4 dBu preamp output with 12mV 1kHz input, Gain and Volume at MAX, all tone controls flat (center detent),
Aural Enhancer at mid position, Effects Blend at DRY, Bass Intensifier, Compression, and Boost OFF
TONE CONTROLS BASS: ±15dB @ 70Hz
TREBLE: ±15dB @ 3kHz
VARIABLE SEMI-PARAMETRIC EQ: LOW: ±15dB @ 35Hz–180Hz
MID: ±15dB @ 180Hz–1kHz HIGH: ±15dB @ 1kHz–5kHz
COMPRESSION GAIN REDUCTION: –22dB maximum, selectable PRE or POST EQ THRESHOLD: –10dBV to +10dBV RATIO: 1:1 to 20:1
ATTACK TIME: 10mS to 600mS RELEASE TIME: 250mS to 2.5S
EFFECTS LOOP SEND IMPEDANCE: 220
RETURN IMPEDANCE: 10k Balanced
DI OUTPUT Tube driven transformer coupled output. 600 Ohm output impedance.
FOOTSWITCH 4–button (0075431000)
DIMENSIONS HEIGHT: 3.5 in (8.9 cm)
WIDTH: 19 in (48.3 cm) DEPTH: 11 1/8 in (28.3 cm)
WEIGHT 13 lb (5.9 kg)
Product specifications are subject to change without notice.
11
swramps.com
12
Marcus Miller — Previo de bajo profesional
Marcus Miller — Previo de bajo profesional
¡Felicidades y gracias por su compra del previo SWR® Marcus Miller!
La tradición en innovación y excelencia de SWR comenzó en 1984, cuando su fundador Steve W. Rabe desarrolló un concepto completamente nuevo de amplificación de bajo. Como respuesta a las sugerencias y peticiones de algunos de los bajistas de estudio más famosos de L.A. de entonces, que querían que su sonido en directo fuese lo más parecido posible a lo que escuchaban en sus monitores de estudio, Rabe desarrolló un sistema de bajo hi-fi de rango completo que permitía a los músicos conseguir el sonido que querían con la precisión de una mesa de mezclas de estudio. El “sonido SWR” había nacido.
Siguiendo con esa tradición, SWR ha unido sus fuerzas con Marcus Miller - probablemente el bajista más influyente de su generación – para crear la herramienta definitiva para el bajista. Trabajando codo a codo con los técnicos de SWR, Marcus ha elegido cuidadosamente las funciones de este previo para adaptarla a su propia gama de sonidos, pero teniendo en cuenta también las necesidades de bajistas de otros estilos. El resultado es sencillamente uno de los productos para bajo más versátiles jamás desarrollados.
Una nota de Marcus Miller—
¡Gracias por comprar el previo MM!
¡Este es el eslabón perdido entre su bajo y un gran sonido! Puede usar este previo para modelar su sonido y darle esos graves realmente terroríficos, esos medios potentes o ese toque cristalino - sea lo que sea lo que le falte a su bajo. Uselo en el escenario, en línea justo antes de su amplificador; o en el estudio de grabación antes de la grabadora digital (o pletina si es que usted es de los de la vieja escuela!). También puede usar el previo MM como una caja directa. Hemos dedicado largas horas a diseñar un aparato realmente útil. ¡Va a adorar lo que este aparato hace por su sonido!
¡Que disfrute!
Marcus Miller
P.O. He grabado un pequeño video en el que podrá encontrar ideas acerca de cómo sacarle el máximo partido a su previo MM. Si quiere verlo, vaya a: www.swramps.com
Estamos seguros de que disfrutará con su nuevo previo Marcus Miller durante muchos años; y gracias de nuevo por "dar el paso adelante" a SWR.
Su nuevo previo de bajo profesional Marcus le ofrece el sonido y rendimiento excepcionales que los bajistas de cualquier estilo musical esperan de un SWR, y un grupo de características diseñadas para cada situación:
• Clásico previo a válvulas SWR por medio de una válvula de doble triodo 12AX7
• Dos entradas seleccionables en el panel frontal más otra en el panel trasero que le permite unos sencillos cambios de instrumentos
• EQ semiparamétrico de 3 bandas con medios de barrido
• Circuito de modelado de tono Aural Enhancer™ exclusivo de SWR – ajustado por Marcus Miller - con opción Defeat
• Circuito Bass Intensifier™ para una mayor potencia de los graves
• Función de realce con control de volumen y mezcla de compresión
• Compresor con calidad de estudio, que incluye interruptor “Comp Position” pre o post EQ
• Salida directa con calidad de estudio y totalmente a válvulas
• Bucle de efectos en cadena lateral con control Blend para ajustar el nivel de mezcla
• Salida de línea seleccionable para DI a válvulas, Post EQ o compresor, con control de nivel e interruptores de fase y anulación de toma de tierra
• Pedalera con cuatro funciones seleccionables (Bass Intensifier, Boost, EQ Bypass y activación bucle de efectos)
12
swramps.com
13
Panel frontal
Panel frontal
A. INPUTS Conecte su bajo a cualquiera (o ambas) de
estas tomas de entrada usando un cable de instrumento con blindaje. Pulse Select para elegir si la entrada activa será Input 1 ó 2 tal como verá indicado por su LED.
Puede usar la toma Input {KK} del panel trasero en lugar de Input 1 del panel frontal para la conexión de receptores inalámbricos. NOTA: Si está usando a la vez ambas tomas de entrada, la clavija del panel frontal tendrá prioridad y anulará la del panel trasero.
B. MUTE Púlselo para desactivar todas las salidas de la
unidad, excepto Tuner Out {JJ}, lo que le resultará muy útil cuando esté cambiando de instrumento o afinándolos durante una pausa.
C. BASS INTENSIFIER™ Púlselo para activar el circuito
de intensificación de bajos, tal como será indicado por el LED. Este circuito realza un grupo determinado de frecuencias graves, a la vez que aplica un compresor suave y de acción rápida para que pueda conseguir realces radicales sin saturar el amplificador, lo que resulta muy útiles para secciones potentes de una canción. También puede activar este circuito desde la pedalera.
D. LEVEL Ajusta la fuerza del efecto de intensificación de
bajos.
E. CUTOFF Limita el rango de frecuencias en el que
funcionará el efecto de intensificación de bajos, desde por debajo de 80 Hz a por debajo de 200 Hz.
F. COMPR E SSIO N  Púlselo para activar el circuito
compresor, tal como verá indicado por el LED. La compresión modera el nivel de la señal en los picos, de acuerdo a la forma en que haya ajustado los cuatro controles siguientes {G, H, I y K}.
G. THRESHOLD Ajusta el nivel de señal al que se activará
la compresión. Gírelo completamente a la izquierda para la máxima sensibilidad. Tenga en cuenta que lo que realmente dispara el compresor es la combinación de la ganancia {Q} y los niveles de instrumento.
H. RATIO Ajusta la cantidad en la que será aplicada
la compresión una vez que haya sido activada. Por ejemplo, en 1:1 no hay compresión. Con un ratio de 2:1, será necesario un aumento de 10 dB para aumentar el nivel de señal de salida en 5 dB por encima del umbral. En 10:1, un aumento de 10 dB solo hará que aumente el nivel de señal de salida en 1 dB. (Muchos consideran que ratios de 10:1 y superiores son realmente de limitadores).
I. COMPPOSITION Púlselo para ubicar el circuito
compresor antes o después de los controles de tono en la ruta de señal, tal como verá indicado por los LEDs. Vea también el diagrama de bloques de la página 48.
J. ATTACK Ajusta la velocidad con la que se activa el
compresor una vez que el nivel de señal ha superado el umbral fijado, lo que es útil para retocar la transparencia del efecto compresor.
K. RELEASE Ajusta la velocidad con la que se desactiva el
compresor una vez que la señal ha caído por debajo del umbral, muy útil de nuevo para retocar la transparencia del efecto.
L. MEDIDOR Cuatro pilotos LED que indican la cantidad
de reducción de ganancia actual en decibelios (dB).
13
swramps.com
14
Panel frontal
Panel frontal
M.
BOOST LEVEL / COMP BLEND Este mando dual solo
funciona cuando esté activado el circuito Boost + Compress {N}. El mando interior ajusta el nivel de realce de volumen, mientras que el exterior ajusta el nivel de compresión. Cuando el mando Comp Blend exterior esté en la posición de muesca central, la compresión estará activa al nivel ajustado por los 4 mandos de compresor—incluso aunque el compresor {F} esté en OFF antes de activar el modo Boost + Compress. Además, puede ajustar Comp Blend a cualquier punto entre "off" (tope izquierdo) y "max" para aumentar el nivel de compresión fijado por los 4 mandos de compresor, lo que le permite tener un nivel de compresión independiente solo para el modo Boost + Compress!
N. BOOST + COMPRESS MODE Púlselo para activar este
modo, muy útil para los solos. También puede activar este modo desde la pedalera {II}.
O. PAD Púlselo para reducir la sensibilidad de entrada en
–10 dB, lo que es muy útil para conseguir una respuesta más limpia de los instrumentos con una alta salida.
P. PILOTO PREAMP CLIP Se ilumina cuando se produce
una saturación (sobrecarga) en cualquier punto de la ruta de señal del previo antes del bucle de efectos. Para conseguir el sonido más limpio, ajuste Gain {Q} y otros controles del panel frontal de forma que este piloto parpadee solo a veces en los niveles de salida de pico de su instrumento. Tenga en cuenta que la saturación del previo no daña su amplificador (al contrario de lo que ocurre con la saturación de la etapa de potencia), por lo que reduzca la ganancia solo si escucha una distorsión no deseada.
Q. GAIN Ajusta el nivel de señal del precio. Sus niveles de
efectos, tono y ecualización también contribuyen al nivel de señal del previo, por lo que debería ajustarlos antes que este Gain. NOTA: Este es el control principal para el ajuste del nivel de salida o envío de efectos {FF}.
R. AURAL ENHANCER™ Una función clásica de SWR®
desde hace 20 años, este intensificador aural realza las notas bajas fundamentales del bajo, da más brillo a los transitorios de agudos y reduce determinadas frecuencias que "enmascaran" los fundamentales. El efecto final de todo ello es un sonido más transparente que abre las características sibilantes de todos los instrumentos sin hacer que resulte áspero.
Así es como funciona esto: Piense en él como un control de tono variable que cambia el rango de frecuencia Y el nivel de acuerdo a la posición en la que ajuste ese control:
Conforme más gire el mando a la derecha desde la posición “MIN”, más elevará los niveles de graves, medios y agudos en rangos que son distintos, pero complementarios a los de los controles de tono Bass y Treble. La posición de las “2 en punto”—la preferida de muchos músicos—realza los fundamentales de graves y los súper agudos a la vez que añade un toque de medio-graves para ayudarle a sobresalir del resto del grupo. Después, si sigue girando el mando más a la derecha, una serie de frecuencias medias serán reducidas—especialmente, las que están alrededor de los 600 Hz. Aunque aparente, este intensificador aural es muy sutil en comparación con los efectos extremos que puede conseguir con los controles básicos de tono.
Nota para los usuarios SWR expertos: El intensificador aural de este aparato ha sido personalizado por Marcus Miller y no se comporta exactamente de la misma forma a la que puede que estén acostumbrados. Aunque el circuito realiza básicamente la misma función, el rango completo de frecuencias afectadas por él ha sido modificado. La frecuencia central es ahora 600 Hz en lugar de 200 Hz. Además, hemos añadido un control “Defeat” que le permite conseguir un auténtico EQ plano.
S. BYPASS Púlselo para eliminar el circuito EQ de la ruta
de señal, tal como le indicará el LED. Esto le permite un auténtico EQ plano cuando se usa junto con el control Defeat del intensificador aural.
T. BASS Ajusta la respuesta de señal de las frecuencias
graves en ±15 dB con el centro en 70 Hz.
U. ECUALIZADOR SEMIPARAMETRICO Cada uno de los 3
controles EQ de medios dispone de un mando Level interior que ajusta la respuesta de señal (±15 dB) en el rango ajustado con el mando Frequency exterior. NOTA: Cualquiera de estos controles con el nivel ajustado a “0” no tendrá
efecto sobre su señal, independientemente del ajuste de su frecuencia. El control del tono del rango medio resulta crítico para crear una marca distintiva en su sonido. El mejor ajuste dependerá de su situación concreta—lo que suene áspero cuando toque usted solo puede que suene genial cuando toque con público o el resto del grupo!
CONSEJO: Si necesita “sobresalir” en el grupo, pruebe a realzar la respuesta en el rango 200–400 Hz. Si quiere un sonido algo más transparente, pruebe a cortar el rango 800 Hz.
V. TREBLE Ajusta la respuesta de señal de las frecuencias
agudas en ±15 dB con centro en los 3 kHz.
W. EFFECTS BLEND Controla su nivel de efectos ajustando
la cantidad de señal directa (seca) que es mezclada con la señal del bucle de efectos (húmeda). Ajuste este mando a la posición "DRY" cuando no utilice las entradas Effects Return {FF}.
X. MASTER VOLUME Ajusta el nivel de volumen de su
previo Marcus Miller en el conector de salida Preamp Out {AA} del panel trasero.
Y. INTERRUPTOR POWER Le permite encender y apagar
la unidad, tal como verá indicado por su LED.
14
swramps.com
15
Panel trasero
Panel trasero
AA.
PREAMP OUTPUT Conectores TRS de 6,3 mm y XLR
auténticamente balanceados de salida a una etapa de potencia de bajo, como la SWR Power 750.
BB.
GROUND / LIFT Esto desconecta la toma de tierra
(punta 1) de las salidas de línea y de previo, de cara a reducir el ruido de bucle a tierra producido por cableados no standard. Por lo general, deje este interruptor sin pulsar (conexión a tierra).
CC.
TUBE DI Salidas a válvulas con transformador acoplado,
ideales para la conexión a mesas de mezclas de estudio y FOH (directo). Esto son salidas de nivel de línea en TRS de 6,3 mm y XLR auténticamente balanceadas, de cara a maximizar la relación señal-ruido. Para evitar la saturación (especialmente con la salida XLR), asegúrese de ajustar el nivel de entrada de la mesa a "NIVEL DE LINEA" o reducir el nivel de salida usando el control de nivel {DD}.
DD.
LEVEL Ajusta el nivel de salida de la toma de salida de
línea, para adaptarlo a las conexiones y sensibilidades de entrada de una amplia gama de unidades de sonido.
EE.
0° / 180° Púlselo para invertir la polaridad de la toma
de salida de línea, lo que es útil para reducir problemas de fase que se pueden producir cuando use cableado no standard o cuando combine la señal de salida de línea con una señal captada por un micro. Por lo general, deje este interruptor sin pulsar (0°).
FF. EFFECTS LOOP C o n e c t o r e s T R S1 multiusos—Send le
ofrece una salida de previo que incluye el modelado de tono interno. El nivel de salida es controlado en primer término por Gain {Q}. Effects Return (húmedo) se mezcla con la señal directa (seca) en el porcentaje ajustado con el control Effects {W}. Este bucle de efectos puede ser anulado desde la pedalera.
El bucle de efectos del previo Marcus Miller está colocado en un circuito de "cadena lateral", un diseño usado en las unidades de estudio para aislar los efectos del circuito principal. Esto le permite tener todo el sonido de su instrumento Y A LA VEZ toda la diversidad de sus efectos externos. Este circuito de efectos también está situado después de las fases de ganancia en la ruta de señal del previo para eliminar el ruido asociado con los efectos en línea que están antes del previo.
• Unidades de efectos: Conecte Send a la entrada de su
unidad de efectos y la salida de esta a la toma Return. NOTA: En su unidad de efectos ajuste cualquier control húmedo/seco a la posición HUMEDO máxima para evitar problemas de fase y ajuste el control de nivel de entrad (si hay) a +4 dB (o 0 dB si la unidad satura).
Acompañamiento: Conecte un reproductor de CD, caja de
ritmos, etc. a la toma Return. Ajuste el volumen del sonido en la unidad fuente y con el control Effects Blend {W}.
GG.
TOMA DE CORRIENTE Conecte el cable de alimentación
incluido a una salida de corriente del voltaje y amperaje adecuado, de acuerdo a las especificaciones indicadas en el panel trasero de su previo.
HH. DIRECT / COMPRESSOR OUTPUT / LINE Elija el punto
de la ruta de señal en el que quiera que estén conectadas las tomas de salida de línea. Vea el diagrama de bloques de la página 48.
Direct (Pre)Auténtica ruta de señal a válvulas tomada
justo después de la primera etapa de previo a válvulas (sin EQ). Muy parecido a un D.I. (caja directa) a válvulas.
Comp OutputDepende del interruptor de posición de
compresor {I}; siempre post ganancia e intensificador aural, pero puede estar pre o post intensificador de bajo y EQ.
Line (Post)Después de todos los circuitos del previo
(incluyendo todos los de tono, compresión y efectos). No se ve afectado por el volumen master {X}.
II. FOOTSWITCH Conecte la pedalera (incluida) con un
cable de altavoz o guitarra de cualquier longitud para activar a distancia el intensificador de bajo, EQ, bucle de efectos y modo de realce + compresión, tal como le indican los LEDs. Puede conectar varias pedaleras juntas para disponer de varios puntos de acceso (pedalera de escenario izquierda y derecha)!
JJ.
TUNER OUT Conecte aquí su afinador de instrumento.
Esta salida TRS1 también puede ser usada como una salida directa a válvulas siempre-activa.
KK.
INPUT Una entrada alternativa a la toma Input 1 del
panel frontal, muy útil para receptores inalámbricos. Esta entrada queda desactivada en cuanto introduzca un conector en la toma Input 1 del panel frontal.
15
Sugerencias de ajustes
Sugerencias de ajustes
Diagrama de bloques
Los siguientes ajustes de EQ han sido recomendados por Marcus Miller para distintos tipos de bajos Fender Jazz Bass. Los ajustes de compresión son opcionales. Los controles restantes están en blanco para que haga sus anotaciones, al igual que también le incluimos un panel totalmente en blanco para que lo use como plantilla.
ACTIVO:
PASIVO SIN TRASTES:
PASIVO:
_____________________:
Diagrama de bloques
Vea la página 48
1
Conectores TRS balanceados
NOTA: Las tomas de 6,3 mm del panel trasero {AA, CC, FF y JJ} son del tipo TRS (punta/
anillo/lateral) balanceado; conseguirá el mejor resultado cuando utilice conectores TRS:
Punta=positivo (+) Anillo=negativo (–) y Lateral=toma de tierra.
Aunque también puede usar cables de guitarra TS "mono" con blindaje, el uso de cables TRS "stereo" puede mejorar la relación señal­ruido y/o reducir los zumbidos, especialmente cuando utilice cables de gran longitud.
16
swramps.com
17
Montaje en rack
Montaje en rack
Sustitución de válvulas
Especificaciones técnicas
Para conservar toda la belleza y fiabilidad de su previo, le recomendamos que lo instale en un bastidor rack. El previo Marcus Miller está completamente preparado para ser montado en un rack y no necesitará ningún accesorio aparte de los tornillos de sujeción y del propio bastidor rack.
El previo Marcus Miller ocupa dos espacios rack completos (3 1/2"). Si el rack en el que vaya a montar esta unidad requiere que quite las patas de goma del panel inferior, recuerde
Sustitución de válvulas
En el corazón de su previo Marcus Miller hay una válvula de doble triodo 12AX7. Por lo general, estas válvulas 12AX7 duran varios años, pero en caso de un uso al máximo y un transporte no muy cuidadoso es posible que tenga que cambiar esta válvula en menos de un año.
conservar las propias patas y los tornillos a mano por si necesita volver a colocarlas.
Compruebe de forma rutinaria la unidad y los tornillos de montaje en rack, dado que la vibración del transporte y uso habitual puede aflojarlos. De cara a mantener toda la belleza y fiabilidad de su equipo, le recomendamos que, al menos una vez al mes, extraiga el previo Marcus Miller del bastidor rack y que vuelva a apretar todos los tornillos y compruebe toda las conexiones de su rack.
En qué momento debe sustituir la válvula: A veces, las válvulas empiezan a ser ruidosas o "microfónicas" (el amplificador suena como una campanilla en determinadas) conformen se van desgastando. Pero otras veces, las válvulas dejan de funcionar sin previo aviso. Si su amplificador deja de funcionar y ha eliminado otras posibles causas (cables rotos, otras averías, etc.), lleve la unidad a un servicio técnico oficial para que comprueben una posible avería en la válvula.
Especificaciones técnicas
REFERENCIAS 4405200000 (120 V, 60 Hz) USA 4405203000 (240 V, 50 Hz) AUS 4405204000 (230 V, 50 Hz) UK 4405206000 (230 V, 50 Hz) EUR 4405207000 (100 V, 50/60 Hz) JPN
CONSUMO 50 W
PREVIO IMPEDANCIA DE ENTRADA: >820 k (Entradas de panel frontal); 10 kΩ (Entrada de panel trasero)
SENSIBILIDAD: +4 dBu salida de previo con entrada 12 mV 1 kHz, Ganancia y volumen a MAX, todos los controles de tono en
muesca central, Intensificador aural en el centro, Mezcla de efectos en DRY, Intensificador de bajo, compresión y realce en OFF
CONTROLES DE TONO GRAVES: ±15 dB @ 70 Hz
AGUDOS: ±15 dB @ 3 kHz
EQ SEMIPARAMETRICO VARIABLE: GRAVES: ±15 dB @ 35 Hz–180 Hz
MEDIOS: ±15 dB @ 180 Hz–1 kHz AGUDOS: ±15 dB @ 1 kHz–5 kHz
COMPRESION REDUCCION DE GANANCIA: –22 dB máximo, seleccionable PRE o POST EQ UMBRAL: –10 dBV a +10 dBV RATIO: 1:1 a 20:1
TIEMPO DE ATAQUE: 10 mS a 600 mS TIEMPO DE SALIDA: 250 mS a 2.5 S
BUCLE DE EFECTOS IMPEDANCIA DE ENVIO: 220 
IMPEDANCIA DE RETORNO: 10 k Balanceado
SALIDA DIRECTA Salida con transformador a válvulas acoplado. Impedancia de salida 600 .
PEDALERA 4 botones (0075431000)
DIMENSIONES ALTURA: 8.9 cm (3.5 pulg.)
ANCHURA: 48.3 cm (19 pulg.)
PROFUNDIDAD: 28.3 cm (11 1/8 pulg.)
PESO 5.9 kg (13 libras)
Las especificaciones de este aparato están sujetas a cambios sin previo aviso.
17
swramps.com
18
Marcus Miller — Préampli basse professionnel
Marcus Miller — Préampli basse professionnel
Merci d'avoir choisi ce préamplificateur basse Marcus Miller SWR® !
La tradition d'innovation et d'excellence qui a fait la renommée de SWR remonte à 1984, l'année où son fondateur, Steve W. Rabe, développa un tout nouveau modèle d'amplificateur basse. En réponse aux conseils et suggestions des meilleurs bassistes de L.A., qui sou­haitaient recréer leurs sons de studio sur scène, Rabe conçut un ampli basse haute fidélité large bande leur permettant de sculpter leur sonorité tout en bénéficiant de la précision offerte par les consoles d'enregistrement. Le "son SWR" était né.
Dans la pure tradition SWR, nous nous sommes asso­ciés à Marcus Miller - sans conteste le bassiste le plus marquant de sa génération – pour créer le summum en préamplification pour les bassistes. En étroite collabora­tion avec les ingénieurs de SWR, Marcus a pris le temps de personnaliser les fonctions de ce préamplificateur pour qu'il corresponde parfaitement à ses propres sons, tout en prenant en considération les besoins des bassis­tes de tous les styles de musique. Il en résulte l'outil pour guitare basse le plus versatile jamais créé.
Vous allez vraiment apprécier ce préampli Marcus Miller pour de très nombreuses années à venir et merci de pas­ser à la vitesse supérieure avec SWR.
Un petit mot de Marcus Miller —
Merci d'avoir choisi le préampli MM !
Ce préampli constitue le lien manquant entre votre basse et un son de rêve ! Vous pouvez l'utiliser pour modeler votre son, pour lui donner du corps dans les basses fréquences, de la rondeur dans les médiums, ou encore pour lui donner une brillance cristalline dans les hautes fréquences. Ce préampli vous donnera tout ce qui a manqué à votre basse. Utilisez-le sur scène, en entrée de votre amplificateur, ou en studio, directement connecté en entrée de l'enregistreur numérique (ou à bande pour les nostalgiques !). Vous pouvez également utiliser le préampli MM comme boîtier de Direct. Nous avons fait des efforts considérables dans la création d'un matériel réellement utile. Vous allez vraiment aimer ce préamplificateur et le son qu'il vous apporte !
Vous apprécierez !
Marcus Miller
P.S. : J'ai créé une petite vidéo avec plus de détails sur le préampli MM. La vidéo est disponible sur le site www.swramps.com
Ce préamplificateur basse professionnel Marcus Miller offre des performances, des fonctions et des sons exceptionnels qui ont fait la réputation de SWR auprès des bassistes de tous horizons musicaux :
• Préampli SWR classique à double triode à lampe 12AX7
• Deux entrées commutables en face avant plus une autre en face arrière facilitant les changements d'instrument
• Égalisation semi-paramétrique à 3 bandes avec sélection de la fréquence du filtre médium
• Circuit de correction sonore Aural Enhancer™ exclusif à SWR — modifié spécialement par Marcus Miller — désactivé en tirant sur le potentiomètre
• Circuit Bass Intensifier™ permettant de donner plus de corps au bas du spectre
• Fonction de Boost avec réglage de Volume et mélange de compression
• Compresseur de qualité studio avec positionnement pré ou post EQ par sélecteur “Comp Position”
• Sortie directe "tout-tube" de qualité studio
• Boucle d'effets externe avec réglage de niveau Blend
• Sortie directe à lampe avec sélecteur Direct Pre, Line Post EQ ou Compressor, réglage de niveau de sortie, et touches d'inversion de phase et de découplage de masse
• Sortie pour pédalier avec sélection de quatre fonctions (Bass Intensifier, Boost, Bypass égalisation et boucle d'effets).
18
swramps.com
19
Face avant
Face avant
A. INPUTS Utilisez l'une des entrées (ou les deux) avec un
cordon blindé pour instrument. Utilisez la touche Select pour sélectionner l'entrée 1 ou 2 (témoin Led allumé).
Vous pouvez utiliser le Jack de la face arrière {KK} à la place de l'entrée 1 de la face avant, ce qui est utile pour connecter un récepteur sans fil. REMARQUE : Si vous utili­sez les deux entrées, celle de la face avant est prioritaire.
B. MUTE Appuyez pour désactiver toutes les sorties sauf
la sortie Tuner Out {JJ}, ce qui est utile pour changer de basse ou pour vous accorder.
C. BASS INTENSIFIER™ Appuyez pour activer la fonction
Bass Intensifier (la Led s'allume alors). Le circuit Bass Intensifier accentue certaines basses fréquences spé­cifiques et active un compresseur rapide et doux pour éviter tout écrêtage de l'amplificateur — excellent sur les passages à accentuer dans un morceau. La fonction Bass Intensifier peut également être activée au pied.
D. LEVEL Détermine l'intensité de l'effet Bass Intensifier.
E. CUTOFF Limite la plage en fréquence de travail de la
fonction Bass Intensifier, d'une fréquence inférieure à 80 Hz à une fréquence inférieure à 200 Hz.
F. COMPRE SSION Appuyez pour activer le compresseur
(indiqué par la Led) . La compression modère les pointes de signal en fonction des réglages {G, H, I et K}.
G. THRESHOLD Détermine le niveau de seuil de déclen-
chement du compresseur. En position minimale, vous obtenez un sensibilité maximale. Remarquez que le réglage de Gain {Q} et le niveau de l'instrument sont les deux éléments qui déclenchent le compresseur.
H. RATIO Détermine le taux de compression appliqué au
signal une fois la compression déclenchée. Par exemple, un taux de 1:1 signifie qu'aucune compression n'est appliquée au signal. Avec un taux de 2:1, le niveau d'en­trée doit augmenter de 10 dB pour que le niveau de sortie augmente de 5 dB (au-dessus du niveau de seuil Threshold). Avec un taux de 10:1, une accentuation de 10 dB du niveau d'entrée produit une accentuation de seulement 1 dB en sortie (un taux de 10:1 est considéré comme une limitation du signal).
I. COMPPOSITION Appuyez pour insérer le compres-
seur avant ou après les réglages d'égalisation (la position est indiquée par la Led allumée). Consultez le synoptique de la page 48.
J. ATTACK Détermine la vitesse à laquelle la compression
traite le signal une fois que le niveau en entrée dépasse le seuil Threshold, ce qui est utile pour obtenir une com­pression discrète mais efficace.
K. RELEASE Détermine la vitesse à laquelle la compres-
sion cesse de traiter le signal une fois que le niveau en entrée repasse sous le seuil Threshold, ce qui est utile pour obtenir une compression discrète mais efficace. .
L. NIVEAU Ces quatre Leds indiquent la réduction (en
dB) appliquée au signal d'entrée.
19
swramps.com
20
Face avant
Face avant
M. BOOST LEVEL / COMP BLEND Ce double réglage n'est
actif que lorsque la fonction Boost + Compress {N} est acti­ve. Le bouton intérieur détermine le niveau de Boost et le bouton extérieur détermine le niveau de compression. Lorsque le bouton Comp Blend et en position centrale (crantée), la compression est active au niveau défini par les 4 boutons du compresseur — même si le compresseur est désactivé {F} avant de passer en mode Boost + Compress. De plus, vous pouvez régler le bouton Comp Blend du minimum au maximum pour augmenter le niveau de compression déterminé par les 4 boutons du compres­seur. Ceci vous permet d'obtenir un niveau de compres­sion indépendant pour le mode Boost + Compress !
N. MODE BOOST + COMPRESS Appuyez pour activer le
mode Boost + Compress, utile pour les solos. Ce mode peut être activé par pédalier {II}.
O. PAD Appuyez pour réduire la sensibilité d'entrée de
10 dB, et obtenir une réponse plus claire avec les instru­ments à niveau de sortie élevé.
P. LED PR E A M P C LIP S'allume en présence d'écrêtage
(saturation) dans le trajet du signal avant la boucle d'effets. Pour un son aussi clair que possible, réglez le Gain {Q} et les autres réglages de face avant de sorte que la Led Preamp Clip ne s'allume qu'occasionnellement sur les passages les plus forts. Remarquez que la saturation du préampli ne peux pas endommager votre amplificateur (contrairement à l'écrêtage de l'ampli de puissance). Réduisez le Gain uni­quement si vous entendez une distorsion du préampli.
Q. GAIN Détermine le niveau du signal. L'égalisation, et le
niveau des effets contribuent au niveau du signal et doi­vent être réglés avant le Gain. REMARQUE : Le Gain est le réglage principal de niveau du départ Effects Send {FF}.
R. AURAL ENHANCER™ Cette fonction est offerte sur la
plupart des amplis SWR® depuis plus de 20 ans. L'Aural Enhancer accentue les notes basses fondamentales de votre instrument, accentue les transitoires haute fréquen­ce et atténue certaines fréquences qui “masquent” les fondamentales. Cet effet vous permet d'obtenir un son plus transparent et de mettre en valeur les sibilantes des instruments sans ajouter de dureté.
Fonctionnement de l'Aural Enhancer : Il agit comme un réglage de timbre variable modifiant la plage de fréquen­ce ET le niveau en fonction de la position du bouton Aural Enhancer:
Tournez le bouton vers la droite à partir de la position “MIN” pour accentuer les fréquences basses, médiums et hautes sur des plages différentes et complémentaires de celles contrôlées par les réglages de timbre Bass et Treble. En position “2 heures” — utilisée par de nombreux bas­sistes — vous accentuez à la fois les fondamentales basse fréquence et les très hautes fréquences, tout en ajoutant un peu de bas-médiums pour faire ressortir la basse lors­que vous jouez en groupe. Lorsque vous tournez le bou­ton encore plus vers la droite, les médiums chutent — et en particulier, les fréquences autour de 600 Hz. À partir de ce point, l'effet s'accentue. Ceci dit, les courbes de réponse restent progressives, contrairement aux courbes de réponse des réglages de timbre.
Remarque pour les utilisateurs habitués aux produits SWR :
Le circuit Aural Enhancer de ce préampli a été modifié par Marcus Miller et réagit différemment. Bien que le fonctionnement reste le même, la plage de fréquence de l'Aural Enhancer est centrée sur 600 Hz et non 200 Hz. De plus, la fonction est désactivée en tirant sur le bouton.
S. BYPASS Appuyez pour retirer le circuit d'égalisation du
trajet du signal (indiqué par la Led). Vous obtenez une réponse totalement plate lorsque vous tirez également sur le bouton Pull Defeat.
T. BASS Détermine une accentuation/atténuation de
±15 dB pour les fréquences autour de 70 Hz.
U. ÉGALISEUR SEMIPARAMÉTRIQUE Chacun des 3 régla-
ges Mid possède un réglage interne de niveau permettant d'atténuer/accentuer le signal de ±15 dB sur la plage définie par le bouton extérieur de fréquence. REMARQUE : La posi­tion de niveau “0” n'affecte pas la réponse du
signal quelle que soit la fréquence de filtre sélectionnée. Ces réglages de timbre sont essentiels pour obtenir un son distinctif. Les réglages dépendent de la situation — un son qui peut sembler "dur" lorsque vous jouez seul, peut être parfait lorsque vous jouez en groupe ou sur un enregistrement !
ASTUCE : Pour vous faire entendre en groupe, poussez la
réponse vers 200–400 Hz. Pour creuser le son, atténuez le son vers 800 Hz.
V. TREBLE Détermine une accentuation/atténuation de
±15 dB pour les fréquences autour de 3 kHz.
W. EFX BLEND Détermine le niveau de vos effets en dosant
le signal direct (Dry) avec le signal traité de la boucle d'ef­fets (Wet). Réglez sur "DRY" lorsque vous n'utilisez pas le Jack Effects Return {FF}.
20
X. MASTER VOLUME Détermine le niveau des connecteurs
de sortie {AA} de face arrière du préampli Marcus Miller.
Y. INTERRUPTEUR POWER Place le préamplificateur sous/
hors tension. La mise sous tension est indiquée par la Led.
swramps.com
21
Face arrière
Face arrière
AA.
PREAMP OUTPUT Sortie XLR et Jack stéréo 6,35 mm à
symétrie électronique pour la connexion à un amplifica­teur de puissance pour basse tel que le Power 750 SWR.
BB.
GROUND / LIFT Découple la broche de masse (1) des
sorties Preamp Out et Line Out pour réduire le bruit lié aux boucles de masse générés par les câblages non stan­dard. Laissez la masse active dans la majorité des cas.
CC.
TUBE DI Sorties à lampe découplées par transforma-
teur permettant la connexion à une console de sonorisa­tion ou d'enregistrement. Ces sorties XLR et Jack stéréo 6,35 mm sont à symétrie électronique et à niveau ligne avec un rapport signal/bruit optimisé. Pour éviter tout écrêtage (en particulier avec la sortie XLR), utilisez une entrée ligne de la console ou réduisez le niveau de sortie avec le bouton Level {DD}.
DD.
LEVEL Détermine le niveau de la sortie Line Out.
EE.
0° / 180° Appuyez pour inverser la polarité de la sortie
Line Out, ce qui est utile pour résoudre les problèmes de déphasage liés à l'utilisation de câbles non standard ou lors de la reprise par micro de l'enceinte en plus de l'uti­lisation de la sortie directe. Laissez normalement cette touche relâchée (position 0°).
FF. EFFECTS LOOP J a c k s s t é r é o1— Le départ Send porte le
signal de sortie du préampli avec l'égalisation. Le niveau de sortie dépend du réglage de Gain {Q}. Le retour Return (signal traité) est mélangé avec le signal direct (signal non traité) par le bouton EFX Blend {W}. La boucle d'effets peut être activée/désactivée par le pédalier.
La boucle d'effets du préampli Marcus Miller est placée en parallèle sur le trajet du signal pour isoler les effets du signal principal. Ceci vous permet de bénéficier de la qualité sonore optimale de votre instrument ET de la diversité de vos effets. Situé après les étages de gain, ce circuit réduit également le bruit de fond généré par vos processeurs d’effets.
• Processeurs d'effets : Connectez le départ Send à l'en-
trée de votre processeur d'effets et la sortie des effets au retour Return. REMARQUE : Réglez le dosage signal non traité/signal traité de votre processeur d'effets complète­ment en position signal traité pour éviter tout déphasage
et réglez le niveau d'entrée sur +4 dB (ou sur 0 dB en cas de saturation).
• Accompagnement : Connectez un lecteur de CD, boîte
à rythmes, etc., au retour Return. Réglez le niveau de l'accompagnement sur la source et avec le réglage EFX Blend {W}.
GG.
EMBASE SECTEUR Connectez le cordon secteur fourni
à une prise secteur avec terre dont la tension et la fré­quence correspondent aux valeurs indiquées à l’arrière de l’amplificateur.
HH. DIRECT / COMPRESSOR OUTPUT / LINE Détermine
le point de prélèvement du signal des sorties Line Out. Consultez le synoptique de la page 48.
Direct (Pre) Signal de sortie à lampes prélevé directe-
ment après le premier étage de préamplification à lampe (sans égalisations). Le son est identique à celui des boî­tiers de Direct à lampes.
Comp Output Dépend de la position de la tou-
che Comp Position {I}, toujours post Gain et post Aural Enhancer, mais pré ou post circuits Bass Intensifier et éga­lisation.
Line (Post) Signal de sortie prélevé après tous les cir-
cuits préamplificateurs (ce qui comprend tous les circuits de timbre, de compression et d'effets). Le signal n'est pas affecté par le Master Volume {X}.
II. FOOTSWITCH Connectez le pédalier fourni à l'aide
d'un cordon guitare ou enceinte de la longueur souhai­tée à cette embase. Vous pouvez contrôler au pied les fonctions Bass Intensifier, EQ Select, la boucle d'effets et le mode Boost + Compress (avec témoins à Leds). Vous pouvez connecter plusieurs pédaliers (pédaliers à gauche et à droite de la scène) !
JJ.
TUNER OUT Connectez votre accordeur à cette sortie.
Ce Jack 6,35 mm stéréo1 peut être utilisé comme sortie directe avec le son de la lampe toujours disponible.
KK.
INPUT Entrée alternative de l'entrée Input 1 de la face
avant (utile pour les récepteurs sans fils. Cette entrée est désactivée lorsque vous insérez un Jack en façade (entrée Input 1).
21
Suggestions de réglages
Suggestions de réglages
Synoptique
Ces réglages d'égalisation sont recommandés par Marcus Miller pour divers types de Jazz Bass Fender (compression optionnnelle). Les autres réglages ne sont pas repérés pour votre propre utilisation. La dernière illustration est vièrge.
BASSE ACTIVE :
BASSE FRETLESS PASSIVE :
BASSE PASSIVE :
_____________________:
Synoptique
Voir page 48.
1
Jacks 6,35 mm stéréo symétriques
REMARQUE : Les Jacks 6,35 mm de la face arrière {AA, CC, FF, and JJ} sont de type stéréo symétriques avec trois points de contact TRS (T/R/S) :
T = Plus (+) R = Moins (–) et S = Masse
Bien que des câbles guitare mono standard (Pointe/Corps) puissent être utilisés, les câbles "stéréo" permettent d'obtenir un meilleur rap- port signal/bruit et/ou d'atténuer les bruits de fond, et en particulier lorsque de longs câbles sont nécessaires.
(Masse)
(Masse)
22
swramps.com
23
Montage en Rack
Montage en Rack
Remplacement de la lampe
Caractéristiques techniques
Pour pré ser ver l'esthé tiq ue e t la fia bil ité de ce p réa mplif ica teur, il est recommandé de l'installer en Rack. Le préamplificateur Marcus Miller est directement prêt à l'installation en Rack — tout ce dont vous avez besoin, ce sont les vis de fixation et le Rack lui-même.
Le préamplificateur Marcus Miller utilise deux espaces Rack en hauteur. Si votre Rack implique le retrait des pieds en
Remplacement de la lampe
Ce préamplificateur Marcus Miller utilise une lampe 12AX7 (double triode). La lampe 12AX7 devrait durer plusieurs années, mais une utilisation intensive et des transports fréquents peuvent réduire son espérance de vie à moins d'un an.
caoutchouc du préamplificateur, veillez à conserver ces pieds pour toute utilisation ultérieure.
Vérifiez de temps en temps le montage et le serrage des vis qui peuvent se desserrer avec les vibrations et les transports fréquents. Au moins une fois par mois, retirez le préamplificateur Marcus Miller du rack et serrez toutes les vis extérieures. Contrôlez également toutes les connexions à l'intérieur du Rack.
Quand remplacer la lampe préamplificatrice : Les lampes deviennent parfois bruyantes ou “microphoniques” (vous pouvez entendre un bruit de "verre" sur certaines notes) en vieillissant. Parfois, les lampes cessent de fonctionner sans signe précurseur. Si votre préampli cesse de fonctionner et si vous avez éliminé toutes les autres possibilités de panne (fusible, cordons, etc.), demandez à votre centre de réparation de contrôler la lampe.
Caractéristiques techniques
RÉFÉRENCE 4405200000 (120 V, 60 Hz) USA 4405203000 (240 V, 50 Hz) AUS 4405204000 (230 V, 50 Hz) UK 4405206000 (230 V, 50 Hz) EUR 4405207000 (100 V, 50/60 Hz) JPN
CONSOMMATION ÉLECTRIQUE 50 W
PRÉAMPLIFICATEUR IMPÉDANCE D'ENTRÉE : >820 k (entrées de face avant) ; 10 kΩ (entrée de face arrière)
SENSIBILITÉ : +4 dBu en sortie du préampli avec signal d'entrée de 12 mV à 1 kHz, Gain et Volume au MAX, tous les réglages de
timbre en position centrale (position crantée au centre), Aural Enhancer en position intermédiaire,
EFX Blend sur DRY, Bass Intensifier, compression, et Boost désactivés
RÉGLAGES DE TIMBRE BASS : ±15 dB à 70 Hz
TREBLE : ±15 dB à 3 kHz
ÉGALISEUR SEMI-PARAMÉTRIQUE : LOW : ±15 dB à 35 Hz – 180 Hz
MID : ±15 dB à 180 Hz – 1 kHz HIGH : ±15 dB à 1 kHz – 5 kHz
COMPRESSION RÉDUCTION DE GAIN : –22 dB maximum, commutable PRE ou POST EQ SEUIL : –10 dBV à +10 dBV TAUX : 1:1 à 20:1
ATTAQUE : 10 ms à 600 ms RÉTABLISSEMENT : 250 ms à 2,5 s
BOUCLE D'EFFETS IMPÉDANCE DE DÉPART : 220 
IMPÉDANCE DE RETOUR : 10 k symétrique
SORTIE DIRECTE Alimentée par lampe et découplée par transformateur. Impédance de sortie de 600 Ohms.
PÉDALIER 4 contacteurs au pied (référence 0075431000)
DIMENSIONS HAUTEUR : 8,9 cm
LARGEUR : 48,3 cm (19 pouces)
PROFONDEUR : 28,3 cm
POIDS 5,9 kg
Caractéristiques sujettes à modifications sans préavis.
23
swramps.com
24
Marcus Miller — Preamp Professionale per Basso
Marcus Miller — Preamp Professionale per Basso
Congratulazioni per aver acquistato il preamplificatore per basso SWR® Marcus Miller!
La tradizione di innovazione ed eccellenza legata al marchio SWR ha inizio nel 1984, quando il suo fondato­re Steve W. Rabe sviluppò un sistema di amplificazione per basso di concezione totalmente nuova. In risposta ai consigli e ai suggerimenti giunti dai migliori bassisti che operavano in quel periodo negli studi di registrazione di Los Angeles (i quali desideravano un suono che dal vivo potesse risultare quanto più possibile simile a quello ascol­tabile nei monitor in studio), Rabe sviluppò un sistema full­range ad alta fedeltà che consentiva di ottenere qualsiasi sonorità, con l’accuratezza di una mixing consolle da studio. Nacque così il mitico “SWR Sound”.
Continuando in questa tradizione, SWR ha potuto usufruire della collaborazione di Marcus Miller - certamente il bassista più influente della sua generazione - per realizzare ciò che può essere considerata l’apparecchiatura definitiva per ogni bassista. Lavorando a stretto contatto con gli inge­gneri SWR, Marcus ha saputo personalizzare in modo attento e meticoloso il set di funzioni incluse in questa unità preamp, in modo da conformarla alla propria distintiva gamma di sonorità, ma tenendo sempre in considerazione le necessità dei diversi bassisti di ogni ambito stilistico. Il risultato finale è semplicemente uno dei più versatili prodotti per basso mai realizzato prima d’ora.
Un messaggio da Marcus Miller—
Congratulazioni per aver scelto il Preamp MM!
Questa unità rappresenta l’anello mancante tra il tuo basso ed un suono eccezionale! Potrai modellare il tuo suono restituen­dogli delle basse frequenze di grande impatto, frequenze mid­range veramente “fat” oppure il tipico “schiocco” brillante - o qualunque elemento risulti mancare al tuo suono. Potrai usarlo sul palco, collegato in linea subito prima dell’amplificatore; oppure in studio, prima del registratore digitale (o del registra­tore a nastro, se sei della ‘vecchia scuola’!). Potrai addirittura usare il pre-amp MM come DI-box. Abbiamo fatto un grande lavoro per sviluppare qualcosa di veramente utile; imparerai ad amare ciò che questa unità è in grado di fare al tuo suono!
Buon divertimento!
Marcus Miller
P.S. Ho realizzato un breve video in cui mi addentro in modo più specifico su argomenti riguardanti come ottenere il massimo dal pre-amp MM. Per visionarlo, entra nel sito www.swrsound.com.
Siamo certi che l’uso del nuovo preamplificatore Marcus Miller farà la tua felicità per molti anni a venire. Grazie per aver scelto SWR.
In termini di sonorità e prestazioni, il nuovo Preamplificatore Professionale per Basso Marcus Miller offre quell’eccellenza che ogni bassista, di qualunque stile musicale, si aspetta da un prodotto SWR, mettendo a disposizione un set di funzioni addatte a qualsiasi situazione:
• Classico preamp valvolare SWR alimentato da una valvola 12AX7 Dual Triode
• Due ingressi selezionabili sul pannello frontale, oltre ad un ingresso sul pannello posteriore, per facilitare il cambio di strumento
• EQ semi-parametrico a 3-bande con medi Sweep
• Esclusivo circuito Aural Enhancer™ SWR – personalizzato da Marcus Miller - con opzione 'Pull Defeat'
• Circuito Bass Intensifier™ per aggiungere intensità alle basse frequenze
• Funzione Boost con controlli Volume e Compression Blend
• Compressore di qualità professionale, con selettore pre o post EQ “Comp Position”
• Uscita diretta completamente valvolare, con qualità “da studio”
• Effects Loop Side-chain con controllo Blend
• Uscita di linea selezionabile come DI valvolare, Post EQ o Compressor (posizione disinserita); controllo Level e selettori Phase e Ground Lift
• Unità Footswitch per l’attivazione/disattivazione di quattro funzioni (Bass Intensifier, Boost, EQ Bypass e Effects Loop)
24
swramps.com
25
Pannello Frontale
Pannello Frontale
A. INPUTS Collega uno o entrambi i connettori d'ingresso
usando un cavo schermato per strumenti. Premi il tasto Select per stabilire l'ingresso da attivare (Input 1 o 2 - come segnalato dagli indicatori LED).
La connessione Input del pannello posteriore {KK} è impiegabi­le al posto dell'ingresso Input 1 del pannello frontale, ed è utile per il collegamento di un ricevitore wireless. NOTA: Se entram­bi questi connettori risultano collegati allo stesso tempo, l'ingresso del pannello frontale avrà la priorità sull'ingresso posteriore.
B. MUTE Premi Mute per disabilitare tutte le uscite dell'unità,
ad eccezione dell'uscita Tuner Out {JJ}; il Mute è utile quando si cambia strumento, in fase di accordatura, oppure durante le pause.
C. BASS INTENSIFIER™ Premi per attivare il circui-
to Bass Intensifier (status segnalato dall'indicatore LED). Il Bass Intensifier permette di esaltare una gamma di basse frequenze predeterminata, agendo in combinazione ad un compressore dall'azione omogenea e rapida, per fornire un Boost radicale ma senza causare il sovraccarico dell'amplifi­catore; risulta utile per sottolineare con maggiore intensità alcune sezioni di un brano. Il Bass Intensifier è attivabile anche mediante l'unità footswitch.
D. LEVEL Regola l'intensità del Bass Intensifier.
E. CUTOFF Controllo che limita la gamma di frequenze in
cui opera il Bass Intensifier: da 'inferiore a 80Hz' a 'inferiore a 200Hz'.
F. COM PR ESSION Premi per attivare il circuito del compresso-
re, come segnalato dal relativo indicatore LED. La compressio­ne modera i picchi di livello del segnale in modo conforme alle regolazioni dei controlli descritti di seguito {G, H, I e K}.
G. THRESHOLD Determina il livello del segnale raggiunto il
quale il compressore entrerà in azione. Ruota la manopola completamente in senso anti-orario per ottenere la massima sensibilità. Nota: ciò che innesca il compressore è il risultato combinato della posizione del controllo Gain {Q} e dei livelli dello strumento.
H. RATIO Regola la quantità di compressione che viene appli-
cata al segnale dopo che il compressore entra in azione. Ad esempio: impostando il Ratio a "1:1" non avrà luogo alcuna compressione; con un Ratio a "2:1", per aumentare in uscita il livello del segnale di 5dB al di sopra del punto di Threshold, occorrerà un livello d'ingresso di 10dB. Con il Ratio a "10:1", un aumento di 10dB in ingresso genererà un incremento del livello d'uscita di 1dB (i valori Ratio "10:1" e superiori sono con­siderati impostazioni 'Hard-Limiting').
I. COMPPOSITION Premi questo tasto per posizionare
il compressore prima o dopo i controlli di tono, lungo il percorso del segnale (come segnalato dagli indicatori LED). Consulta il Diagramma a Blocchi a pag. 48.
J. ATTACK Regola il tempo d'attacco del compressore, dopo
che il livello del segnale oltrepassa il valore di Threshold; questo controllo è utile per aggiustare finemente la trasparen­za dell'azione del compressore.
K. RELEASE Regola la velocità di rilascio del compressore,
dopo che il livello del segnale è sceso al di sotto del valore di Threshold; anche questo controllo è utile per aggiustare finemente la trasparenza dell'azione del compressore.
L. METER Quattro LED che indicano l'attuale quantità di ridu-
zione del guadagno, in decibel (dB).
25
swramps.com
26
Pannello Frontale
Pannello Frontale
M. BOOST LEVEL / COMP BLEND Questo controllo, dotato di
doppia manopola, è attivo solo quando il circuito Boost + Compress {N} viene attivato. La manopola interna imposta il livello di Boost mentre quella esterna regola il livello di compres­sione. Quando la manopola Comp Blend esterna è posizionata al centro la compressione risulterà attiva, con il livello determi­nato dalle 4 manopole di controllo del compressore—anche quando il tasto Compressor {F} risulta disattivato (OFF) prima di entrare in modalità Boost + Compress. Inoltre, è possibile impo­stare la manopola Comp Blend in qualsiasi punto compreso tra "Off" (completamente in senso anti-orario) e "Max", in modo da aumentare il livello di compressione attualmente determinato dalla regolazione delle 4 manopole Compressor. In questo modo è possibile disporre di un livello di compressione indipen-
dente solo per la modalità Boost + Compress!
N. BOOST + COMPRESS MODE Premi per abilitare la modalità
Boost + Compress, utile nelle parti solistiche. Questa modalità è attivabile anche dall'unità Footswitch {II}.
O. PAD Premendo questo tasto è possibile ridurre la sensibilità
d'ingresso di –10dB, utile per ottenere una risposta più pulita in presenza di strumenti caratterizzati da un livello d'uscita elevato.
P. INDICATORE LED PREAMP CLIP Segnala uno stato di sovrac-
carico (clipping) che si verifica nel percorso del segnale del pre-amp, prima dell’Effect Loop. Per ottenere un segnale il più possibile pulito, regola il Gain {Q} e gli altri controlli del pannel­lo frontale facendo in modo che il LED Clip Preamp lampeggi sporadicamente, solo in occasione dei picchi di livello più elevati generati dallo strumento collegato. Nota: a differenza del clip­ping nell’amplificatore di potenza, il 'preamp clipping' non è pericoloso per l’amplificatore; quindi, riduci il livello di Gain solo se avverti una distorsione indesiderata del segnale.
Q. GAIN Regola il livello del segnale del preamplificatore.
L’equalizzazione, la regolazione dei controlli di tono e i livelli degli effetti contribuiscono al livello preamp, quindi dovrebbe­ro essere regolati prima di impostare il Gain. NOTA: Il Gain è il controllo primario per impostare il livello d’uscita della mandata d’effetti - Effect Send {FF}.
R. AURAL ENHANCER™ Da oltre 20 anni, un vero e proprio
“marchio di fabbrica” SWR®. La funzione Aural Enhancer esalta le basse frequenze fondamentali del basso, migliora i transienti delle alte frequenze e riduce determinate frequenze che pos­sono “mascherare” le fondamentali. L’effetto finale consiste in un suono più trasparente, che “apre” le caratteristiche sibilanti dello strumento, senza tuttavia renderlo “secco” .
Come agisce l’Aural Enhancer? È possibile concepire questa funzione come una curva tonale variabile, che cambia l’area di frequenza e il livello in base alla posizione della manopola Aural Enhancer:
Ruotando la manopola in senso orario (partendo dalla posizione “MIN”) è possibile esaltare le frequenze basse, medie e alte in modo conseguente; queste aree di frequenze sono diverse (ma complementari) da quelle regolabili con i controlli di tono Bass e Treble. La posizione “a ore 2” della manopola - preferita da molti musicisti - permette di esaltare sia le basse frequenze fon­damentali, sia le alte frequenze, aggiungendo allo stesso tempo una certa quantità di frequenze medie che migliorano la sono­rità generale e che consentono al segnale di ben distinguersi all’interno di un mix.
Quindi, ruotando la manopola e oltrepassando questa posizione, determinate frequenze medie inizieranno ad attenuarsi — più specificatamente, attorno ai 600 Hz. Benché apparente, la curva di risposta applicata dall’Aural Enhancer è discreta e delicata, a differenza dell’azione dei controlli di tono di base, caratterizzati da curve più estreme.
Nota rivolta agli utenti SWR più esperti: La funzione Aural Enhancer inserita in questa unità è stata personalizzata da Marcus Miller, per cui si comporterà in un modo non esattamente identico a quello in cui si è abituati. Pur fornendo la medesima funzione di base, l'intera area di frequenze di questo circuito Aural Enhancer è stato spostato; ora la frequenza centrale è stata impostata a 600Hz, al posto dei 200Hz. Inoltre, è stato aggiunto il controllo “Defeat” che consente un EQ 'flat' effettivo.
S. BYPASS Premi questo tasto per rimuovere il circuito EQ dal
percorso del segnale, come segnalato dall'indicatore LED. Usato insieme al controllo Defeat dell'Aural Enhancer, il bypass dell'EQ consente un'equalizzazione 'flat' effettiva.
T. BASS Regola la risposta delle basse frequenze del segnale di
±15dB, in un’area di frequenze centrata a 70Hz.
U. EQUALIZZATORE SEMIPARAMETRICO Ciascuno dei 3
controlli Mid-EQ dispone di una manopola Level interna che regola la risposta del segnale (±15dB) nella gamma di frequenze determinata mediante la manopola esterna Frequency. NOTA: Ogni control­lo Mid-EQ con la manopola Level impostata a “0”
non avrà effetto sul segnale, a prescindere dalla posizione della manopola Frequency. Il controllo di tono Mid-range è critico per la creazione della caratteristica distintiva del suono. La miglio­re regolazione può dipendere dalla situazione d’impiego— il suono che appare stridulo suonando da soli, può essere per­fetto in un ambiente affollato o durante una registrazione!
SUGGERIMENTO: Quando occorre rendere il suono ben distin-
guibile all'interno di un mix (o tra i componenti della tua band), prova ad esaltare la risposta delle frequenze 200–400Hz. Se preferisci un suono più trasparente o "scavato", attenua la gamma di frequenze attorno a 800Hz.
V. TREBLE Regola la risposta delle alte frequenze del segnale di
±15dB, in un’area di frequenze centrata a 3kHz.
W. EFFECTS BLEND Controlla il livello dell'unità d'effetti col-
legata, regolando la quantità di segnale diretto (dry) mixato al segnale dell'Effects Loop (wet). In caso di non utilizzo delle connessioni Effects Return {FF}, imposta questo controllo in posizione "DRY".
X. MASTER VOLUME Questo controllo regola il livello d'uscita
della connessione Preamp Out {AA}, presente sul pannello posteriore dell'unità preamp Marcus Miller.
Y. I NTERRUT TORE POWER  Attiva/disattiva l’unità (ON-OFF) -
status segnalato dall’indicatore LED.
26
swramps.com
27
Pannello Posteriore
Pannello Posteriore
AA.
PREAMP OUTPUT Uscite XLR e jack TRS da 1/4" bilanciate
elettronicamente, utili per l'invio del segnale ad un amplificato­re di potenza per basso, come il Power 750 SWR.
BB.
GROUND / LIFT Selettore che disconnette la terra (pin-1) dalle
uscite Preamp Out e Line Out, per ridurre il rumore causato dal ritorno di terra (o Ground Loop) generato da un cablaggio non­standard. In condizioni normali, questo selettore deve essere impostato nella posizione disinserita (a terra).
CC.
TUBE DI Uscite valvolari con accoppiamento a trasformatore,
utili per il collegamento alle consolle di missaggio in studio o nei sistemi “FOH” (dal vivo). Queste uscite XLR e jack TRS da 1/4”, bilanciate elettronicamente, forniscono un segnale con livello di linea per massimizzare il rapporto segnale/rumore. Per evitare il clipping del segnale (soprattutto con l’uscita XLR), assicurati di impostare l’ingresso della consolle ad un livello di linea (“LINE LEVEL”), oppure di ridurre il livello dell’uscita usan­do il controllo Level {DD}.
DD.
LEVEL Controllo che imposta il livello dell'uscita Line Out,
utile per conformare il segnale alle connessioni e alla sensibilità d'ingresso del dispositivo ricevente collegato.
EE.
0° / 180° Premi questo selettore per invertire la polarità
dell'uscita Line Out; è utile per ridurre i problemi di fase che possono presentarsi utilizzando l'unità in locazioni con impianti cablati in modo non-standard, o quando si combina il segnale dell'uscita Line Output al segnale di un cabinet ripreso con un microfono. Per un uso normale, imposta questo selettore in posizione disinserita (0°).
FF. EFFECTS LOOP Connessione jack TRS1 multi-funzione—
La mandata Send fornisce un’uscita preamp che include le rego­lazioni di tono; il livello d’uscita è regolabile principalmente dal controllo GAIN {Q}. Il ritorno-e etti (‘wet’) viene mixato al segna­le diretto (‘dry’) in qualsiasi proporzione agendo sul controllo E ects Blend {W}. L’E ect Loop può essere bypassato dall'unità footswitch.
Il circuito Effects Loop del preamp Marcus Miller è collocato in “side-chain”, proprio come avviene nelle mixing consolle in studio di registrazione, così da isolare gli effetti dal percorso principale del segnale. Ciò permette di avere sempre il proprio suono e contemporaneamente le funzioni di elaborazione for­nite da un’unità d’effetti esterna collegata. Lungo il percorso del segnale, il circuito Effect Loops è situato dopo lo stadio di gain, in modo da ridurre il rumore generato dalle unità d’effetti collegate in-linea prima del preamp.
• Unità d'effetti: Collega la mandata (Send) all’ingresso dell’unità
d’effetti; quindi, collega l’uscita dell’unità d’effetti alla connes­sione Return. NOTA: nell’unità d’effetti, imposta ogni parametro “wet/dry” completamente in posizione WET (per prevenire even­tuali problemi di fase) e regola ogni controllo di livello d’ingresso a +4dB (oppure a 0dB, nel caso in cui l’unità entri in sovraccarico).
• Accompagnamento: Collega un lettore CD, una Drum Machine
o altro dispositivo alla connessione Return. Regola il livello d’in­gresso agendo sul volume della sorgente del segnale, congiun­tamente al controllo Effects Blend {W}.
GG.
CONNESSIONE CAVO D’ALIMENTAZIONE Collega il cavo
d’alimentazione fornito in dotazione ad una presa di corrente CA con messa a terra, conforme alle specifiche di voltaggio e fre­quenza riportate sul pannello posteriore della tua unità preamp.
HH. DIRECT / COMPRESSOR OUTPUT / LINE Determina il punto
in cui le uscite Line Out si collegano al percorso del segnale. Consulta il Diagramma a Blocchi a pag. 48.
• Direct (Pre)Percorso del segnale completamente valvolare,
prelevato subito dopo il primo stadio valvolare del preamp (no EQ). Si ottiene un suono simile a quello generato da una DI Box valvolare.
• Comp OutputImpostazione dipendente dalla posizione del
selettore Comp Position {I}. Il segnale viene prelevato sempre dopo le sezioni Gain e Aural Enhancer, ma prima o dopo il Bass Intensi er e il circuito EQ (Pre o Post).
• Line (Post)Il segnale viene prelevato dopo tutta la circuitazio-
ne del preamp, incluse le regolazioni di tono, la compressione e l’E ect Loop. Non in uenzato dal Master Volume {X}.
II. FOOTSWITCH Collega l’unità Footswitch fornita in dotazione
a questo connettore, utilizzando un cavo per chitarra o per diffusori di qualsiasi lunghezza; l’unità Footswitch consente di abilitare/disabilitare a distanza il Bass Intensifier, il selettore EQ Select, l’Effects Loop e la modalità Boost+Compress (status segnalati dai relativi indicatori LED). Diverse unità Footswitch possono essere collegate insieme per ottenere punti d’accesso multipli (ad esempio, un’unità footswitch posizionata nella parte sinistra del palco ed un’altra unità nella parte destra)!
JJ.
TUNER OUT Collega l’accordatore a questa connessione.
Questo connettore jack TRS1 è utilizzabile anche come uscita diretta sempre attiva (influenzata dallo stadio valvolare).
KK.
INPUT Ingresso alternativo alla connessione Input 1 del
pannello frontale, utile per collegare un ricevitore wireless. Questo ingresso viene disabilitato quando si utilizza la connes­sione Input 1 del pannello frontale.
27
Regolazioni suggerite
Regolazioni suggerite
Diagramma a Blocchi
Le seguenti regolazioni EQ rappresentano dei preziosi suggerimenti forniti da Marcus Miller e applicabili a diversi tipi di bassi Fender Jazz. Le impostazioni del compressore sono opzionali. I controlli rimanenti sono stati lasciati vuoti per le tue regolazioni. Inoltre, è incluso un pannello interamente dedicato alle tue regolazioni.
ATTIVO:
FRETLESS PASSIVO:
PASSIVO:
_____________________:
Diagramma a Blocchi
Vai a pag. 48.
1
Connessioni TRS Bilanciate
NOTA: Le connessioni jack del pannello posteriore {AA, CC, FF e JJ} sono di tipo TRS bilan- ciato (Tip/Ring/Sleeve), concepite per operare al meglio con connettori TRS (Tip/Ring/ Sleeve):
Tip=positivo (+) Ring=negativo (–) Sleeve=terra
Pur essendo possibile impiegare cavi TS “mono” per chitarra, l’uso di cavi “stereo” TRS migliora il rapporto segnale-rumore e/o riduce i ronzii (‘hum’), soprattutto quando occorre utilizzare cavi molto lunghi.
28
swramps.com
29
Installazione a Rack
Installazione a Rack
Sostituire la Valvola
Specifiche
Per preservare la bellezza e l'affidabilità della tua unità preamp Marcus Miller, ti consigliamo di installarla all'interno di un rack-case. Il preamp Marcus Miller è già pronto per essere inserito in un rack e non necessita di elementi o accessori aggiuntivi, a parte il rack-case stesso e le viti per il fissaggio al suo interno.
Il Preamp Marcus Miller occupa due intere unità rack (3 1/2"). Se l'installazione dovesse richiedere la rimozione dei piedini posti nella superficie inferiore dell'unità, ricordati di conservare i piedini e le viti nel caso in cui si desideri applicarli nuovamente in futuro.
Sostituire la Valvola
La valvola 12AX7 Dual Triode Vacuum Tube rappresenta il fulcro del pre-amplificatore Marcus Miller. Normalmente la valvola 12AX7 può durare diversi anni; tuttavia, un impiego estremo e le operazioni di trasporto ne possono ridurre la durata, che può ridursi anche a meno di un anno di vita.
Controlla periodicamente sia le viti di montaggio del rack-case, sia le viti dello stesso chassis, le quali potrebbero allentarsi a causa del continuo utilizzo e del trasporto. Almeno una volta al mese ti consigliamo di estrarre l’unità preamp Marcus Miller e di stringere ogni vite esterna dello chassis, oltre ad effettuare il controllo delle connessioni nel rack-case; in questo modo è possibile preservare a lungo l’affidabilità e l’estetica delle tue apparecchiature.
Quando occorre sostituire la valvola preamp: A volte le valvole possono diventare rumorose o “microfoniche” a causa dell’usura (generando un effet to di “scampanellio” su determinate note), mentre altre volte possono cessare di funzionare senza alcun preavviso. Se il tuo preamp cessa di funzionare, dopo aver scartato qualsiasi altra causa (breaker, cavi, ecc.), contatta un centro d’assistenza autorizzato per far controllare l’unità e verificare l’operatività della valvola.
Specifiche
NUMERO PARTI 4405200000 (120V, 60Hz) USA 4405203000 (240V, 50Hz) AUS 4405204000 (230V, 50Hz) UK 4405206000 (230V, 50Hz) EUR 4405207000 (100V, 50/60Hz) JPN
REQUISITI ENERGETICI 50W
PRE AMP IMPEDENZA D'INGRESSO: >820k (ingressi pannello frontale); 10KΩ (ingresso pannello posteriore)
SENSIBILITÀ: uscita preamp +4 dBu con ingresso 12mV 1kHz, Gain e Volume su MAX, tutti i controlli di tono 'flat' (posizione centrale),
Aural Enhancer in posizione centrale, Effects Blend in posizione DRY, Bass Intensifier, Compression e Boost disattivati (OFF)
CONTROLLI DI TONO BASS: ±15dB @ 70Hz
TREBLE: ±15dB @ 3kHz
EQ SEMI-PARAMETRICO VARIABILE: LOW: ±15dB @ 35Hz–180Hz
MID: ±15dB @ 180Hz–1kHz HIGH: ±15dB @ 1kHz–5kHz
COMPRESSIONE GAIN REDUCTION: max –22dB, selezionabile PRE o POST EQ THRESHOLD: da –10dBV a +10dBV RATIO: da 1:1 a 20:1
ATTACK TIME: da 10mS a 600mS RELEASE TIME: da 250mS a 2.5S
EFFECTS LOOP SEND - IMPEDENZA: 220
RETURN - IMPEDENZA: 10k bilanciato
USCITA DI Uscita valvolare con accoppiamento a trasformatore. Impedenza d'uscita: 600ohm.
FOOTSWITCH 4–pulsanti (0075431000)
DIMENSIONI ALTEZZA: 8.9 cm (3.5")
LARGHEZZA: 48.3 cm (19")
PROFONDITÀ: 28.3 cm (11 1/8")
PESO 5.9 kg (13 lbs)
Le specifiche possono essere soggette a variazioni senza alcun preavviso.
29
swramps.com
30
Marcus Miller — Profi-Bassverstärker
Marcus Miller — Profi-Bassverstärker
Herzlichen Glückwunsch zum Kauf des SWR® Marcus Miller Vorverstärkers!
Die SWR Tradition der Innovation und Spitzenleistung begann 1984, als Firmengründer Steve W. Rabe ein völlig neues Konzept der Bassinstrumentenverstärkung ent­wickelte. Als Reaktion auf die Rat- und Vorschläge der aktuell besten Studio-Bassisten von L.A., die sich live einen genauso großartigen Sound wünschten, wie sie ihn von den Studiomonitoren gewohnt waren, entwik­kelte Rabe ein breitbandiges HiFi-Basssystem, mit dem Musiker jeden gewünschten Klang mit der Präzision eines Studiomischpults einstellen konnten. Und dies war die Geburtsstunde des “SWR Sounds”.
Als Weiterführung dieser Tradition entwickelte SWR zusammen mit Marcus Miller – dem wohl einflussreichs­ten Bassisten seiner Generation – das ultimative Tool für Bassisten. In Zusammenarbeit mit unseren SWR Ingenieuren stimmte Marcus das Funktionsset dieses Preamps minutiös auf seine eigene Klangpalette ab, ohne hierbei die Bedürfnisse der Bassisten anderer Stilrichtungen zu vernachlässigen. Das Resultat ist eines der vielseitigsten Bassprodukte, das je entwickelt wurde.
Zweifellos werden Sie Ihren Marcus Miller Preamp über Jahre hinaus mit wachsender Begeisterung genießen. Herzlichen Dank, dass Sie zu SWR “aufgestiegen” sind.
Eine Anmerkung von Marcus Miller —
Herzlichen Glückwunsch zum Kauf des MM Preamps!
Dies ist das fehlende Glied in Ihrer Signalkette zwischen Bass und einem grandiosen Sound! Mit diesem Preamp verleihen Sie Ihrem Sound den massiven Punch, die fetten Mitten oder den gläsernen Snap, die ihm gefehlt haben. Verwenden Sie den MM auf der Bühne inline direkt vor Ihrem Verstärker. Oder im Studio vor dem Digitalrecorder (oder der Bandmaschine – wenn sie eher konservativ sind!). Der MM Preamp ist auch als DI-Box einsetzbar. Wir haben viel Arbeit in die Entwicklung von etwas sehr Nützlichem gesteckt. Sie werden die Verbesserungen lieben, die diese Box für Ihren Sound bewirkt!
Viel Spaß!
Marcus Miller
P.S. Ich habe ein kurzes Video erstellt, in dem ich detailliert beschreibe, wie man das Optimum aus dem MM Preamp herausholt. Sie können es sich ansehen unter: www. swramps.com
Ihr neuer Marcus Miller Professional Bass Preamp bietet die außergewöhnliche Performance und den Sound, den Bassisten aller Stilrichtungen von SWR erwarten, inklusive eines universell einsetzbaren Funktionssets:
• Klassischer SWR Röhrenpreamp mit einer 12AX7 Doppeltriodenröhre
• Zwei wählbare vorderseitige Eingänge plus ein rückseitiger Eingang für den einfachen Instrumentenwechsel
• Semiparametrischer 3-Band-EQ mit schwenkbaren Mitten
• SWR-exklusive Aural Enhancer™ Klangschaltung – abgestimmt von Marcus Miller – mit Push/Pull Defeat-Option
• Bass Intensifier™ Schaltung für intensivere Tiefbässe
• Boost-Funktion mit Volume-Regler und Compression Blend
• Compressor in Studioqualität mit Pre oder Post EQ “Comp Position” Schalter
• Vollröhren Direct Out in Studioqualität
• Sidechain Effekt-Loop mit Blend-Regler
• Wählbarer Line Out für Röhren-DI, Post EQ oder Compressor Position Out – plus Level-Regler, Phase- und Ground Lift­Schalter
• Fußschalter mit vier wählbaren Funktionen (Bass Intensifier, Boost, EQ Bypass & Effects Loop-Aktivierung)
30
swramps.com
31
Vorderseite
Vorderseite
A. INPUTS Schließen Sie an eine (oder beide) Eingangs-
buchsen ein abgeschirmtes Instrumentenkabel an. Drücken Sie Select, um entweder Eingang 1 oder 2 als aktive Buchse zu wählen. Die entsprechende LED leuch­tet.
Die rückseitige Input-Buchse {KK} kann an Stelle des vor-
derseitigen Eingangs 1 verwendet werden, um bei spiels­weise drahtlose Empfänger anzuschließen. HINWEIS: Wenn beide Buchsen gleichzeitig belegt sind, setzt die vordere Buchse die hintere Buchse außer Kraft.
B. MUTE Bei gedrückter Taste sind alle Ausgangssignale
des Geräts deaktiviert, ausgenommen Tuner Out {JJ}. Dies ist praktisch zum Wechseln oder Stimmen von Instrumenten oder in Pausen.
C. BASS INTENSIFIER™ Bei gedrückter Taste ist die Bass
Intensifier-Schaltung aktiviert und die LED leuchtet. Der Bass Intensifier verstärkt ein bestimmtes Set von Bassfrequenzen und arbeitet mit einem ausgewogenen, schnell ansprechenden Kompressor zusammen, wodurch radikale Verstärkungen ermöglicht werden, ohne den Verstärker zu übersteuern. Praktisch für die härteren Abschnitte eines Songs. Der Bass Intensifier kann auch via Fußschalter aktiviert werden.
D. LEVEL Regelt die Stärke des Bass Intensifier-Effekts.
E. CUTOFF Begrenzt den Bereich, in dem der Bass
Intensifier arbeitet, auf Frequenzen unter 80Hz bis unter 200Hz.
F. COMPRESSION  Bei gedrückter Taste ist die Kom-
pres sor-Schaltung aktiviert und die LED leuchtet. Die Kompression gleicht Signalpegelspitzen entsprechend den Einstellungen der vier Regler {G, H, I und K} aus.
G. THRESHOLDBestimmt den Signalpegel, bei dem die
Kompression einsetzt. Bei völliger Linksdrehung des Reglers ist die maximale Empfindlichkeit eingestellt. Vergessen Sie nicht, dass Gain {Q} Pegel und Ausgangs­signal des Instruments den Kompressor triggern.
H. RATIO Bestimmt die Stärke der Kompression, nach-
dem diese getriggert wurde. Beispiel: Bei 1:1 erfolgt keine Kompression. Bei dem Ratio-Wert 2:1 muss sich der Signalpegel um 10 dB erhöhen, damit der Ausgangssignalpegel um 5 dB über den Schwellenwert (Threshold) steigt. Bei 10:1 bewirkt ein Pegelanstieg um 10 dB nur eine Anhebung des Ausgangssignals um 1 dB. (Ratio-Werte von 10:1 und höher werden auch als hartes Limiting betrachtet.)
I. COMPPOSITION Durch Drücken dieser Taste wird
die Position der Kompressor-Schaltung im Signalweg von einem Einsatzpunkt vor den Klangreglern auf einen Einsatzpunkt hinter den Klangreglern umgeschaltet, was von den LEDs entsprechend angezeigt wird. Siehe Blockdiagramm auf Seite 48.
J. ATTACK Bestimmt, wie schnell die Kompression ein-
setzt, nachdem der Signalpegel den Threshold über­schritten hat. Praktisch, um die Transparenz des Kom­pressor-Effekts feineinzustellen.
K. RELEASE Bestimmt, wie schnell sich die Kompression
verringert, nachdem der Signalpegel den Threshold unterschritten hat. Praktisch, um die Transparenz des Kompressor-Effekts feineinzustellen.
L. ANZEIGE Diese vier LEDs zeigen die tatsächliche Stärke
der Gain-Reduzierung in dB an.
31
swramps.com
32
Vorderseite
Vorderseite
M. BOOST LEVEL / COMP BLEND Dieser Doppeldrehregler
ist nur bei aktivierter Boost + Compress-Schaltung {N} in Betrieb. Der innere Regler bestimmt die Stärke der Pegel­anhebung und der äußere Regler bestimmt den Kompres­sions pegel. Befindet sich der äußere Comp Blend-Regler in der einrastenden Mitteposition ist die Kompression mit dem Pegel aktiv, der mit den 4 Compressor-Reglern eingestellt wurde — auch wenn der Compressor {F} beim Wechseln in den Boost + Compress-Modus auf OFF steht. Weiterhin können Sie Comp Blend irgend­wo zwischen "off" (ganz links) und "max" einstellen, um den mit den 4 Compressor-Reglern eingestellten Pegel zu erhöhen. Dadurch kann man einen unabhängigen Kompressionspegel nur für den Boost + Compress-Modus verwenden!
N. BOOST + COMPRESS MODUS Bei gedrückter Taste ist
der für Soli nützliche Boost + Compress-Modus einge­schaltet. Dieser Modus lässt sich auch mit dem Fußschalter {II} aktivieren.
O. PAD Bei gedrückter Taste wird die Eingangsempfind lich-
keit um –10dB verringert, wodurch man eine sauberere Ansprache bei Instrumenten mit hoher Ausgangsleistung erhält.
P. PR E A MP CLI P LED Leuchtet, wenn im Preamp-Signal-
weg vor dem Effekt-Loops Clipping auftritt. Für ein mög­lichst sauberes Signal stellen Sie Gain {Q} und die an deren vorderseitigen Regler so ein, dass die Preamp Clip LED bei Spitzenausgangspegeln des Instruments selten flackert. Preamp-Clipping kann Ihren Verstärker nicht be schä digen (im Gegensatz zum Endstufen-Clipping). Daher sollten Sie das Gain nur verringern, wenn Sie unerwünschte Preamp­Verzerrungen hören.
Q. GAIN Regelt den Signalpegel des Vorverstärkers. Da
die Pegel von EQ, Klangregler und Effekten den Preamp­Signalpegel mitbestimmen, sollten Sie diese vor dem Gain einstellen. HINWEIS: Gain ist der Hauptregler zum Ein stellen des Ausgangspegels für den Effekt-Send {FF}.
R. AURAL ENHANCER™ Der Aural Enhancer ist seit 20
Jahren praktisch ein SWR® Warenzeichen, der die tie­fen Grund töne des Basses zur Geltung bringt, die Höhen-Transienten aufhellt und bestimmte Frequenzen bedämpft, die die Grundtöne maskieren. Das Ergebnis ist ein transparenterer Sound, der den "zischelnden" Charakter aller Instrumente belebt, ohne schroff zu klin­gen.
Arbeitsweise des Aural Enhancers: Betrachten Sie ihn
als variablen Klangregler, der den Frequenzbereich UND Pegel entsprechend der Position des Aural Enhancer­Reglers verändert:
Wenn Sie den Regler aus der “MIN” Position nach rechts
drehen, heben Sie Bass-, Mitten- und Höhenpegel in Bereichen an, die sich von denen der Bass- und Treble­Klangregler unterscheiden, aber diese ergänzen. Bei der
„2-Uhr“ Position – eine sehr beliebte Einstellung – werden die tiefen Grundtöne und die knackigen Höhen hervorge­hoben und gleichzeitig einige tiefe Mitten hinzugefügt, damit sich der Bass besser in der Band durchsetzt. Wenn Sie dann weiter nach rechts drehen, fallen bestimmte Mitten ab – besonders eine Frequenzgruppe um 600 Hz. Obwohl deutlich wahrnehmbar, ist der Aural Enhancer sanft, verglichen mit den extremen Effekten, die sich mit den normalen Klangreglern erzeugen lassen.
Hinweis für erfahrene SWR-Nutzer: Der Aural Enhancer die­ses Produkts wurde von Marcus Miller feinabgestimmt und verhält sich nicht ganz wie gewohnt. Obwohl die Schaltung die gleiche elementare Funktion erfüllt, wurde der gesamte Frequenzbereich, auf den der Aural Enhancer wirkt, verschoben. Die Mittefrequenz liegt jetzt bei 600Hz anstatt bei 200Hz. Mit dem zusätzlichen Push/Pull “Defeat” Regler lässt sich ein echt linearer EQ-Verlauf erzeugen.
S. BYPASS Bei gedrückter Taste wird die EQ-Schaltung aus
dem Signalweg entfernt, was durch die LED angezeigt wird. In Kombination mit dem Aural Enhancer Defeat­Regler lässt sich mit EQ Bypass ein echt linearer EQ-Verlauf erzeugen.
T. BASS Regelt den Bass-Frequenzgang um ±15dB bei
einer Mitte-Frequenz von 70Hz.
U. SEMIPARAMETRIC EQUALIZER Jeder der 3 Mid-EQ-
Regler besitzt einen inneren Level-Regler, der die Signalansprache (±15dB) in dem Bereich bestimmt, der mit dem äußeren Frequency- Regler eingestellt wurde. HINWEIS: Mid-EQ­Regler, deren Level auf “0” eingestellt sind,
wirken ungeachtet der Frequency-Einstellung nicht auf das Signal. Die Mitten-Klangregler verleihen Ihrem Sound seine charakteristischen Merkmale. Die jeweils beste Einstellung hängt von der Situation ab – was ohne Begleit­ung vielleicht rau klingt, kann in einem voll besetzten Raum oder bei einer Aufnahme perfekt klingen.
TIPP: Wenn Sie sich besser in der Band durchsetzen müs-
sen, heben Sie den Frequenzgang im Bereich 200 – 400Hz an. Wenn Sie einen transparenteren oder dezenten Sound vorziehen, bedämpfen Sie den 800Hz-Bereich.
V. TREBLE Regelt den Höhen-Frequenzgang um ±15dB bei
einer Mitte-Frequenz von 3kHz.
W. EFFECTS BLEND Steuert den Effektpegel – oder prä-
ziser – das Mischungsverhältnis von Direktsignal (trocken) und Effektloop-Signal (nass). Wählen Sie "DRY", wenn Sie keine Effects Return-Buchsen {FF} verwenden.
X. MASTER VOLUME Regelt den Ausgangspegel des
Marcus Miller Preamps an der rückseitigen Preamp Out­Buchse {AA}.
Y. P OWE RSCHALTER Schaltet das Gerät EIN-AUS (ON-
OFF), was durch die LED angezeigt wird.
32
swramps.com
33
Rückseite
Rückseite
AA.
PREAMP OUTPUT Echt elektronisch symmetrierte XLR-
und 1/4" TRS-Buchsen für die Signalausgabe zu Bass-End­stufen, z. B. SWR Power 750.
BB.
GROUND / LIFT Unterbricht die Masse-Verbindung
(Pol 1) der Preamp Out- und Line Out-Buchsen, um Brummgeräusche durch Erdungsschleifen, die von unüb­licher Verdrahtung verursacht werden, zu verringern. Diese Taste sollte normalerweise gelöst sein (geerdet).
CC.
TUBE DI Diese röhrenbetriebenen transformator ge-
kop pelten Ausgänge lassen sich mit Studio- und PA­Haupt pulten (live) verbinden. Diese echt elektronisch symmetrierten XLR- und 1/4" TRS-Ausgänge arbeiten zur Maximierung des Geräuschspannungsabstands mit Line­Pegeln. Um Clipping (besonders am XLR-Ausgang) zu vermeiden, stellen Sie den Eingangspegel des Pults auf "LINE LEVEL" oder verringern Sie den Ausgangspegel mit dem Level {DD} Regler.
DD.
LEVEL Regelt den Ausgangspegel der Line Out-Buchse,
um sie an diverse Anschlüsse und Eingangs empfind­lichkeiten von Beschallungsanlagen anzupassen.
EE.
0° / 180° Mit einem Tastendruck kehren Sie die Polari tät
der Line Out-Buchse um. Praktisch zum Verringern von Phasenproblemen, die beispielsweise bei Veranstaltungs­orten mit unüblicher Verdrahtung oder beim Kombinieren von Line- und Mikrofonabnahme-Signalen der gleichen Box auftreten können. Diese Taste sollte normalerweise gelöst (0°) sein.
FF. EFFECTS LOOP T R S1 Mehrzweckbuchsen — Send lie-
fert ein Preamp-Ausgangssignal inklusive interner Klang­regelung. Der Ausgangspegel wird hauptsächlich durch Gain {Q} gesteuert. Effects Return-Signale (nass) werden mit dem direkten Signal (trocken) in einem mit dem Effects Blend-Regler {W} wählbaren Verhältnis gemischt. Der Effects Loop lässt sich via Fußschalter umgehen.
Der Effektloop des Marcus Miller-Preamps ist als "Side-
chain" Schaltung konzipiert, eine bei Studiogeräten übli­che Technik, um die Effekte von der Hauptschaltung zu isolieren. Dadurch kommt der volle Klang Ihres Instruments UND die Vielfalt Ihrer externen Effekte zur Geltung. Die Effektschaltung liegt im Preamp-Signalweg auch hinter den Gain-Stufen, um das Rauschen zu umge­hen, das durch inline vor den Preamp geschaltete Effekte entsteht.
• Effektgeräte: Verbinden Sie Send mit Ihrem Effektgeräte­Eingang und den Effektausgang mit der Return-Buchse. HINWEIS: Stellen Sie bei Ihrem Effektgerät alle Wet/Dry­Regler ganz auf WET, um Phasenprobleme zu vermeiden, und stellen Sie die Eingangspegelregler auf +4dB (oder bei Übersteuerung des Geräts auf 0dB).
• Begleitung: Schließen Sie einen CD-Player oder eine Drum Machine an die Return-Buchse an. Stellen Sie den Pegel der Begleitung am Gerät und mit dem Effects Blend­Regler {W} ein.
GG.
NETZKABELANSCHLUSS Verbinden Sie das mitge lief-
erte Netzkabel mit einer korrekt verdrahteten AC-Netz­steckdose, die den auf der Verstärkerrückseite angegebe­nen Spannungs- und Frequenznennwerten entspricht.
HH. DIRECT / COMPRESSOR OUTPUT / LINE Wählt die
Stelle im Signalweg, an der das Line Out-Ausgangssignal abgegriffen wird. Siehe Blockdiagramm auf Seite 48.
• Direct (Pre)—Echtes Vollröhrensignal direkt hinter der ersten Preamp-Röhrenstufe (kein EQ). Klingt praktisch wie eine Röhren-DI-Box (Direktbox).
• Comp Output—Abhängig vom Comp Position-Schal ter {I}. Immer post Gain und post Aural Enhancer, aber entwe­der pre oder post Bass Intensifier und EQ-Schalt ungen.
Line (Post)—Hinter allen Preamp-Schaltungen (inklusi­ve aller Klang-, Kompressions- und Effektschaltungen). Unbeeinflusst durch Master Volume {X}.
II. FOOTSWITCH Verbinden Sie diese Buchse über ein
Gitarren- oder Boxenkabel beliebiger Länge mit dem mitgelieferten Fußschalter, um die von den LEDs ange­zeigten Bass Intensifier-, EQ Select-, Effects Loop- und Boost + Compress-Modi via Fußsteuerung zu wählen. Man kann mehrere Fußschalter zusammenschließen, um die Steuerung an unterschiedlichen Positionen (links und rechts auf der Bühne) vorzunehmen!
JJ.
TUNER OUT Schließen Sie hier Ihren Instrumenten-
Tuner an. Dieser TRS1-Ausgang ist auch als ständig akti­ver, röhrenbeeinflusster Direktausgang einsetzbar.
KK.
INPUT Alternativer Eingang zum vorderseitigen Eingang
1. Praktisch für drahtlose Empfänger. Dieser Eingang wird deaktiviert, wenn der vorderseitige Eingang 1 mit einem Stecker belegt wird.
33
swramps.com
34
Empfohlene Einstellungen
Empfohlene Einstellungen
Blockdiagramm
Die folgenden EQ-Einstellungen werden von Marcus Miller für verschiedene Fender Jazz Bass-Typen empfohlen. Die Kompres­sions einstellungen sind optional. Die restlichen Regler wurden für Ihre Notizen leer gelassen. Zudem können Sie ganz unten ein völlig leeres Bedienfeld für Eintragungen nutzen.
AKTIV:
FRETLESS PASSIV:
PASSIV:
_____________________:
Blockdiagramm
Siehe Seite 48.
1
Symmetrische TRS-Buchsen
HINWEIS: Die rückseitigen 1/4" Buchsen {AA, CC, FF und JJ} sind vom Typ TRS symmetrisch
(Tip/Ring/Sleeve = Spitze/Ring/Schirm) und funktionieren am besten mit TRS-Steckern:
Spitze = positiv (+) Ring = negativ (–) und Schirm = Masse
Obwohl man durchaus abgeschirmte standard TS "Mono" Gitarrenkabel verwenden kann, wird der Einsatz von "Stereo" TRS-Kabeln besonders bei längeren Kabeln empfohlen, da sie den Geräuschspannungsabstand verbessern und/oder Brummgeräusche verringern.
(Masse)
(Masse)
34
swramps.com
35
Rackmontage
Rackmontage
Röhrenaustausch
Technische Daten
Um die Schönheit und Zuverlässigkeit Ihres Preamps zu erhalten, sollten Sie den MM in ein Rack-Gehäuse installieren. Der Marcus Miller Preamp ist für die Rackmontage komplett vorbereitet und benötigt außer den Rackschrauben und dem eigentlichen Rack keine zusätzlichen Bauteile bzw. Zubehör.
Der Marcus Miller Preamp beansprucht zwei volle Rack­Höheneinheiten (3 1/2" bzw. 8,9 cm). Wenn die Gummifüße auf der Unterseite des Chassis für den Rackeinbau entfernt werden müssen, sollten Sie die Schrauben für die erneute Befestigung der Füße zu einem späteren Zeitpunkt gut aufheben.
Röhrenaustausch
Im Zentrum Ihres Marcus Miller Preamps sitzt eine 12AX7 Doppeltrioden-Vakuumröhre. Eine 12AX7 Röhre hält normalerweise mehrere Jahre, aber starker Gebrauch und häufige Erschüt ter ungen beim Transport können die Lebensdauer der Röhre auf weniger als ein Jahr verringern.
Überprüfen Sie bitte regelmäßig die Montage- und Chassis­Schrauben, da diese sich beim Transport und Einsatz des Racks durch Vibrationen lösen können. Sie sollten mindestens einmal im Monat den Marcus Miller Preamp aus dem Rack­Gehäuse entfernen, alle äußeren Schrauben anziehen und alle Anschlüsse im Rack-Gehäuse überprüfen, um die Schönheit und Zuverlässigkeit Ihrer Anlage zu erhalten.
Wann die Preamp-Röhre ersetzt werden muss: Manchmal ent wickeln Röhren bei starker Abnutzung Störgeräusche oder werden „mikrofonisch“ (klingt bei manchen Tönen wie Glas­glocken), manchmal fallen sie auch ohne Vorwarnung plötzlich aus. Wenn Ihr Amp nicht mehr funktioniert und andere mög­liche Ursachen ausgeschlossen wurden (Sicherungen, Kabel etc.), lassen Sie Ihren Verstärker von einem autorisierten Service Center auf Röhrenversagen prüfen.
Technische Daten
TEILENUMMERN 4405200000 (120V, 60Hz) USA 4405203000 (240V, 50Hz) AUS 4405204000 (230V, 50Hz) GB 4405206000 (230V, 50Hz) EUR 4405207000 (100V, 50/60Hz) JPN
LEISTUNGSAUFNAHME 50W
VORVERSTÄRKER EINGANGSIMPEDANZ: >820k (vorderseitige Eingänge); 10kΩ (rückseitiger Eingang)
EMPFINDLICHKEIT: +4 dBu Preamp-Ausgang bei 12mV 1kHz Eingang, Gain und Volume auf MAX, alle Klangregler linear (einrastende
Mitte), Aural Enhancer auf Mitte, Effects Blend auf DRY, Bass Intensifier, Compression und Boost auf OFF
KLANGREGLER BASS: ±15dB @ 70Hz
TREBLE: ±15dB @ 3kHz
VARIABLER SEMIPARAMETRISCHER EQ: LOW: ±15dB @ 35Hz–180Hz
MID: ±15dB @ 180Hz–1kHz HIGH: ±15dB @ 1kHz–5kHz
KOMPRESSION GAIN-REDUZIERUNG: –22dB max., PRE oder POST EQ wählbar THRESHOLD: –10dBV bis +10dBV RATIO: 1:1 bis 20:1
ATTACK TIME: 10 ms bis 600 ms RELEASE TIME: 250 ms bis 2.5 s
EFFECTS LOOP SEND-IMPEDANZ: 220
RETURN-IMPEDANZ: 10k symmetrisch
DI-AUSGANG Röhrenbetriebener transformatorgekoppelter Ausgang. 600 Ohm Ausgangsimpedanz.
FUSSSCHALTER 4–Tasten (0075431000)
ABMESSUNGEN HÖHE: 8.9 cm (3.5")
BREITE: 48.3 cm (19")
TIEFE: 28.3 cm (11 1/8")
GEWICHT 5.9 kg (13 lbs.)
Technische Daten können unangekündigt geändert werden.
35
swramps.com
36
Marcus Miller — Pré-amplificador profissional de baixo
Marcus Miller — Pré-amplificador profissional de baixo
Parabéns pela sua aquisição do pré-amplificador SWR® Marcus Miller!
A tradição SWR de inovação e excelência começou em 1884, quando fundador Steve W. Rabe desenvolveu um conceito inteiramente novo de amplificação de baixo. Respondendo a conselhos e sugestões vindos de excelentes baixistas de L.A. que queriam que seu som ao vivo tivessem as mesmas características que o quê ouviam nos monitores de playback dos estúdios, Rabe desenvolveu um sistema de alta fidelidade de baixo, que permitia aos músicos tocar e manipular qualquer tom que quisessem com a exatidão de um console de mixa­gem de estúdio. O "som SWR" nasceu.
Continuando esta tradição, SWR fez parceira com Marcus Miller - o baixista mais influente da sua geração
- para criar uma ferramenta insuperável para baixistas. Trabalhando com proximidade aos engenheiros da SWR, Marcus meticulosamente configurou as caraterísticas da configuração deste pré-amplificador para acomodar seu próprio conjunto de tons, enquanto levando em consi deração as necessidades dos baixistas de todos os esti­los. O resultado é simplesmente um dos mais versáteis produtos de baixo já desenvolvidos.
Estamos confiantes de que você irá aproveitar o seu novo pré-amplificador Marcus Miller pelos muitos anos que se seguem, e agradecemos por escolher SWR.
Uma nota do Marcus Miller—
Parabéns por adquirir o MM Preamp!
Este é o caminho para um ótimo som para o seu baixo! Você pode usá-lo para moldar seu som, dando um bom grave, aquela frequência média volumosa, ou aquela feedback de estralo - seja o que esteja faltando no seu baixo. Use no palco, logo antes do amplificador. Ou no estúdio antes do gravador digital (ou gravador de fita se você for mais tradicional). Você também pode usar o MM pré-amp com caixa de ligação direta. Trabalhamoskuito para desenvolver algo que fosse realmente utíl. Você vai amar o que essa caixa faz para o seu som!
Aproveite!
Marcus Miller
P.S. Fiz um curto video dando mais detalhe sobre como conseguir o máximo do seu MM pre-amp. Acesse o site: www.swramps.com
Seu novo Pré-amplificador de Baixo Marcus Miller Profissional oferece um desempenho excepcional e o tom que baixistas de todos os estílos têm esperado de SWR, e características de configuração feito para qualquer situação:
• Preamp de tubo Clássico SWR alimentado por um tubo 12AX7 dual triode
• Duas entradas selecionáveis de painel frontal mais uma entrada no painel traseiro para acomodar mudanças fáceis de instrumentos
• EQ de 3-bandas semi-paramétrico com frequências médias "sweepable"
• Circuito SWR-exclusivo Aural Enhancer™ – feito por Marcus Miller - com opção pull Defeat
• Circuito Bass Intensifier™ que aumenta a espessura de frequèncias baixas
• Característica Boost com controle de Volume e Mistura de Compressão
• Compressor de Qualidade de Estúdio com interruptor pre ou post EQ “Comp Position”
• Saídas de tubo com Direct Out de alta qualidade
• Anel de efeitos Side-chain com controle de mistura
• Selecionável Line Out para tubo DI, Post EQ ou posição Compressor Out, além Controle de nível, Phase e Interruptores Ground Lift
• Pedal com 4 características (Bass Intensifier, Boost, EQ Bypass & Effects Loop engage)
36
swramps.com
37
Painel Frontal
Painel Frontal
A. ENTRADAS Plugue em qualquer um (ou em ambos)
conectores fêmea de entrada usando cabo protegido de instrumento. Pressione Select para escolher Entrada 1 ou 2 para ser o conector fêmea ativo como mostrado pelos indi­cadores LED.
O conector fêmea da entrada do painel traseiro {KK} pode ser usado em vez da entrada 1 no painel dianteiro, útil para conectar receptores sem fio. NOTA: Se ambos conectores fêmea forem usados ao mesmo tempo, o conector fêmea do painel dianteiro cancela o conector fêmea do painel traseiro.
B. MUDO Pressione para incapacitar toda saída da unidade,
exceto o Tuner Out {JJ}, útil ao comutar ou ao ajustar instru­mentos ou durante intervalos.
C. INTENSIFICADOR DE BAIXO™ Pressione para acoplar
o circuito de Intensificador de Baixo como mostrado pelo indicador LED. O Intensificador de Baixo impulsiona um conjunto de freqüências baixas escolhido combinado com um compressor suave de rápida ação para fornecer impul­sos radicais sem ultrapassar o amplificador, útil para seções mais pesadas de um tom. O Intensificador de Baixo pode também ser acoplado ao pedal.
D. LEVEL Ajusta a força do efeito do Intensificador de Baixo.
E. CORTE Limita a escala de freqüência em que o
Intensificador de Baixo opera, abaixo de 80Hz para abaixo de 200Hz.
F. C OMPR ESSÃO Pressione para acoplar o circuito
do Compressor, como mostrado pelo indicador LED. A Compressão modera o nível do sinal ao sofrer picos, de acordo com a maneira que você tem os quatro controles seguintes {G, H, I e K} ajustados.
G. PONTO INICIAL VALOR MÍNIMO  Ajusta o nível de sinal
a qual a Compressão se acopla. Gire inteiramente no senti­do anti-horário para obter sensibilidade máxima. Note que os níveis do ganho {Q} e do instrumento combinados são o que realmente dispara o Compressor.
H. RELAÇÃO Ajusta quanta compressão é aplicada uma
vez provocada. Por exemplo, em 1:1 não há nenhuma compressão. Com uma relação de 2:1, um aumento de 10 db será necessário para aumentar o nível do sinal de saída em 5 db sobre o ponto inicial. Em 10:1, um aumento de 10 db aumentará somente o nível do sinal de saída em 1 db. (Muitos consideram relações de 10:1 e maior difíceis de Limitar.)
I. COMPPOSIÇÃO  Pressione para posicionar o circuito do
compressor tanto antes quanto depois dos controles do tom no trajeto do sinal, como mostrado pelos indicadores LED. Veja o Diagrama de Bloco na página 48.
J. ATAQUE Ajusta a taxa que a Compressão acopla uma vez
que o nível do sinal ascende acima do ponto inicial. Útil para boa afinação da transparência do efeito do compres­sor.
K. LIBERAÇÃO Ajusta a taxa em que a Compressão desa-
copla uma vez que o nível do sinal decai abaixo do ponto inicial. Útil para boa afinação da transparência do efeito do compressor.
L. MEDIDOR Quatro indicadores LED indicam a quantidade
real de redução do ganho em decibéis (db).
37
swramps.com
38
Painel Frontal
Painel Frontal
M. NÍVEL DE AMPLIFICAÇÃO / MISTURA DA COMP Este con-
trole de botão duplo é ativo somente quando o circuito {N} de Amplificação + Compressa é acoplado. O botão interno ajusta o nível de amplificação do volume e o botão exterior ajusta o nível de compressão. Quando o Botão exterior da Mistura da Comp está na posição de obstáculo central, a compressão estará ativa no nível ajustado pelo compressor de 4 botões – mesmo se o compressor {F} estiver DESLIGADO antes de entrar na modalidade de Amplificação + Compressa. Além disso, você pode ajustar a Mistura da Comp em qual­quer lugar desde “desligado” (inteiramente anti-horário) ao “máximo” para aumentar o nível da compressão ajustado realmente pelos 4 botões do compressor. Isto permite que você tenha um nível de compressão independente apenas para a modalidade de Amplificação + Compressa!
N. MODALIDADE DE AMPLIFICAÇÃO+COMPRESSA
Pressione para acoplar a modalidade de Amplificação +
Compressa, útil para solos. Esta modalidade pode também ser acoplada do pedal {II}.
O. PAD Pressione para reduzir a sensibilidade da entrada por
-10dB, útil para uma resposta mais limpa dos instrumentos high-output.
P. PREAMP CLIP L ED Ilumina quando clipagem (ultrapassa-
gem) ocorrer em qualquer lugar no trajeto do sinal do pré­amplificador antes do Anel de Efeitos. Para o som mais limpo, ajuste o Ganho {Q} e os outros controles do painel dianteiro de modo que o INDICADOR de Clipagem de Pré-amplificador mal tremule em níveis de pico da saída do seu instrumento. Note que a clipagem do seu amplificador não é prejudicial a seu amplificador (diferentemente da clipagem da força amplificador), e conseqüentemente reduz o Ganho somente se você ouvir distorção não desejada do pré-amplificador.
Q. GAIN Ajusta o nível do sinal do pré-amplificador. Sua equa-
lização, tom e níveis de efeito todos contribuem ao nível do sinal do pré-amplificador e devem ser ajustados antes do Ganho. NOTA: O ganho é o controle primário para ajustar o nível da saída do Envio dos Efeitos {FF}.
R. AURAL ENHANCER™ Uma característica da marca registra-
da SWR® por 20 anos, o Realçador Auricular traz notas graves fundamentais do baixo, clareando transeuntes high-end e reduz determinadas freqüências que "mascaram" os funda­mentos. O efeito final é um som mais transparente que abre as características sibilantes de todos os instrumentos sem ser áspero.
Como o realçador auricular trabalha: Pense nele como um controle variável do tom que muda a escala E o nível de freqüência de acordo com onde você ajusta o controle do Realçador Auricular:
A medida que você gira o controle no sentido horário da posição "MÍNIMA", você está elevando níveis de freqüência baixa, média, e alta em escalas que são diferentes, contudo complementares aos controles de tons Graves e Agudos. A posição "2 horas" – favorito de muitos tocadores - traz ambos fundamentos de fim baixo e elevações onduladas, enquanto ao mesmo tempo adiciona valores um pouco mais baixos ajudando-lhe a cortar completamente a faixa. Então, enquanto você gira mais no sentido horário, médias sele­cionadas cairão – principalmente um grupo de freqüências centradas em torno de 600Hz. Quando aparente, o Realçador Auricular é delicado se comparado aos efeitos extremos que você pode criar com os controles básicos de tom.
Nota aos usuários experientes de SWR: A característica do Realçador Auricular para este produto feito por Marcus Miller e não se comportará exatamente na mesma maneira a que você está acostumado. Embora o circuito ainda executa a mesma função básica, toda a escala de freqüência afetada pelo Realçador Auricular foi deslocada. A freqüência central está agora 600Hz em vez de 200Hz. Adicionalmente, um controle "Defeat" de tração foi adicionado para permitir uma verdadeira EQ lisa.
S. BYPASS Pressione para remover o circuito de EQ do trajeto
do sinal, como mostrado pelo indicador LED. O Desvio de EQ permite um EQ verdadeiramente liso quando usado com o controle de perda do Realçador Auricular.
T. BASS Ajusta a resposta do sinal de baixa freqüência ±15dB
centrada em torno de 70Hz.
U. SEMIPARAMETRIC EQUALIZER Cada um dos 3 controles
Médio-EQ tem um botão de Nível Interno que ajusta a resposta do sinal (±15dB) na escala ajus­tada pelo botão de Freqüência exterior. NOTA: Todo o controle Médio-EQ com o nível ajustado a "0" não tem nenhum efeito em seu sinal, apesar
da configuração da Freqüência. O controle de tom de média­escala é crítico para criar uma extremidade distintiva em seu som. Os melhores ajustes dependerão da situação – o quê soa áspero quando toca sozinho pode soar perfeitamente bem em um ambiente aglomerado ou em uma gravação!
DICA: Se você necessitar "cortar completamente" a faixa,
tente uma resposta de impulso em escala de 200-400Hz. Se você gostar de um som mais transparente ou "mais abafado", tente cortar na escala 800Hz.
V. AGUDO Ajusta a resposta de alta freqüência ±15dB do sinal
centrada em torno de 3kHz.
W. EFFECTS BLEND Controla seu nível de efeitos ajustando
a quantidade de sinal direto (seco) misturado com o sinal (molhado) do anel dos efeitos. Ajuste a "SECO" quando não usando nenhum Conector Fêmea {FF} de Retorno dos Efeitos
38
X. MASTER VOLUME Ajusta o nível da saída do pré-amplifi-
cador de Marcus Miller no conector fêmea de saída {AA} do pré-amplificador no painel traseiro.
Y. INTERRUPTOR DE ENERGIA  Comuta a unidade ON-OFF,
como mostrado pelo indicador LED.
swramps.com
39
Painel Traseiro
Painel Traseiro
AA.
SAÍDA DO PRÉAMPLIFICADOR  V e r d a d e i r o s
conectores fêmea XLR e ¼” TRS eletronicamente balance­ados para saída do amplificador de Potência Grave, como o SWR Power 750.
BB.
GROUND / LIFT Desconecta a conexão terra (pin-1) do
pré-amplificador de Saída e dos conectores fêmeas de Linha de Saída para reduzir o ruído do anel do terra gerado da fia­ção não-padronizada. Normalmente deixe este interruptor de fora (aterrado).
CC.
TUBE DI Saídas acopladas de transformador e tubo dirigi-
do apropriadas para a conexão a consoles de mixagem de estúdio e ao vivo. Estas verdadeiros conectores fêmeas XLR 1/4" TRS eletronicamente balanceadas são saídas de linha de nível a fim de maximizar a relação sinal-ruído. Para evitar cli­pping (especialmente com a saída XLR), certifique-se de que o nível do console está configurado para "NÍVEL DE LINHA" ou reduze o nível de saída usando o controle de nível {DD}.
DD.
LEVEL Ajusta o nível de saída do conector fêmea da saída
para acomodar conexões de equipamento de som e sensibi­lidades de entrada.
EE.
0° / 180° Pressione para reverter a polaridade da saída de
linha, útil para reduzir problemas de fase que podem occor­rer quando tocar em lugares com fiação não-padronizado ou quando combinando o sinal de saída de linha com sinal de microfone de gabinete. Normalmente, deixe este inter­ruptor fora (0°).
FF. EFFECTS LOOP T R S1 saídas de múltiplas propostas—Send
fornece uma saída pre-amplificada e inclui modificação tonal onboard. Nível de saída é controlado principalmente pelo Gain {Q}. O retorno de efeitos (wet) é mixado com o sinal direto (dry) em qualquer relação usando o controle Effects Blend {W}. O loop de efeitos pode ser desativado utilizando o pedal.
O loop de efeitos no pre-amplificador Marcus Miller é encontrado no circuito "side chain", um modelo utilizado em equipamentos de estudios para isolar os efeitos do circuito principal. Isso fornece um som volumoso do seu instrumen­to E permite uma diversidade dos seus efeitos externos de chegar. O circuito de efeitos também pode ser encontrado após os passos gain no caminho do sinal do pre-amplifica­dor para desviar os ruído associado com efeitos internos antes do pré-amplificador.
• Dispositivos de efeitos: Conecte Send para sua entrada do
seu dispositivo de efeitos e a saída dos efeitos para a entrada de retorno. NOTA: No seu dispositivo de efeitos—configure qualquer controle wet/dry totalmente para WET para pre­venir problemas de fase e configure qualquer controle de nível de entrada para +4dB (ou 0dB se a unidade está sendo distorcida).
• Acompanhamento: Conecte o CD player, bateria de percu-
são, etc. para a entrada de retorno. Ajuste o volume na fonte e com o controle chamado Effects Blend {W}.
GG.
POWER CORD SOCKET Conecte o fio de alimentação
incluso para uma saída elétrica de acordo com as especifi­cações de voltagem a de frequência encontradas no painel traseiro do seu amplificador.
HH. DIRECT / COMPRESSOR OUTPUT / LINE Escolha o ponto
no caminho do sinal a ser conectado para as conecores fêmeas de linha de saída. Veja Diagrama de Bloco na página
48.
Direct (Pre)AUm caminho de sinal totalmente "tube"
pego imediatamente após o primeiro estágio do tubo do pré-amplificador (sem EQ). Tem som como um Tube D.I. (caixa direta).
Comp OutputDepende da posição do interruptor Posição
Comp {J}; sempre pós Gain e Aural Enhancer, mas ou pre ou pós intesificador de Baixo e circuitos EQ.
Line (Post)Após todos os circuitos do pré-amplificador
(inclui todos circuitos de tom, compressão e efeitos). Não afetado pelo Volume Mestre {X}.
II. FOOTSWITCH Conecte o pedal (incluso) footswitch com
qualquer guitarra ou cabo de alto-falante para ativar a sele­ção remota do Intesificador de Baixo, EQ Select, Effects Loop e Boost + Modo Compressão como mostrado pelos indica­dores LEDs. Vários pedais podem ser conectados juntos para pontos de vários pontos de acesso (pedais do palco esquer­do e direito)!
JJ.
TUNER OUT Conecte o seu afinador aqui. Esta saída TRS1
também pode ser utilizada como uma saída ativa de tubo.
KK.
INPUT Uma entrada alternativa para entrada 1 no painel
frontal, útil para receptores sem fio. Esta entrada está desa­tivada quado o plugue está inserido na Entrada 1 no painel frontal.
39
Configurações Sugeridas
Configurações Sugeridas
Diagrama Bloco
Os seguintes configurações EQ são recomendados pelo Marcus Miller para vários tipos de baixos Fender Jazz. Configurações de compressão são opcionais. Os restantes controles são deixados em branco para as sua anotações.
ATIVO:
FRETLESS PASSIVO:
PASSIVO:
_____________________:
Diagrama Bloco
Veja Página 48.
1
TRS Plugues Balanceados
NOTA: Os conectores fêmeas no painel traseiro {AA, CC, FF, e JJ} são balanceadas TRS (Tip/Ring/Sleeve) e foram desenhados para funcionar melhor com plugues TRS (Tip/Ring/ Sleeve):
Tip=positivo (+) Ring=negativo (–) e Sleeve=terra.
Enquanto cabos de guitarra padrão TS "mono" podem ser utilizados, o uso de cabos "stereo" TRS podem melhorar a relação dinal-ruído, principalmente se o cabo for longo.
40
swramps.com
41
Montagem em Prateleira
Montagem em Prateleira
Troca do Tubo
Especificações
Para preservar a beleza e confiabilidade do seu preamp, recomendamos que você instale o seu preamp numa prateleira. O Preamp Marcus Miller está completamente preparado para ser montado em prateleira a não precisa nenhuma parte adicional além os parafusos e a prateleira.
O Preamp Marcus Miller ocupa dois espaços inteiros (3 1/2"). Se o rack onde você monta o seu preamp requer que os pés de borracha encontrados na parte inferior do gabinete sejam removidos, favor lembre-se de manter os parafusos prontos caso você queira reinstalar os pés mais tarde.
Troca do Tubo
Um 12AX7 dual triode tubo de vácuo está no centro do seu pre-amplificador Marcus Miller. Normalmente, um tubo 12AX7 vai durar vários anos, mas usando e transportando muito o equipamento, existe a posibilidade que o tubo dure por menos de um ano.
Por favor, verifique frequentemente a posição dos parafusos e a montagem como um todo, que pode enfracecer devido a transporte e uso. Recomendamos que pelo menos uma vez por mês o pre-amplificador Marcus Miller seja removido da prateleira e todos os parafusos apertados e todas as conexões no seu rack sejam verificadas para preservar a beleza e confiabilidade do seu equipamento.
Trocando o tubo: Às vezes, tubos se tornam barulhentos ou "microfônicos” (o amp começa ter um som desagradável). Mas ás vezes tubos falham sem aviso. Se o seu amplificador parar e outras causas foram eliminadas (quebras, fios, etc.), chame um centro de manutenção autorizado para analisar o seu amplificador.
Especificações
NUMEROS DAS PARTES 4405200000 (120V, 60Hz) USA 4405203000 (240V, 50Hz) AUS 4405204000 (230V, 50Hz) UK 4405206000 (230V, 50Hz) EUR 4405207000 (100V, 50/60Hz) JPN
POTÊNCIA 50W
PRE AMP IMPEDÂNCIA DE ENTRADA: >820k (Entradas do painel frontal); 10kΩ (Entrada do painel traseiro)
SENSIBILIDADE: +4 dBu preamp saída com 12mV 1kHz entrada, Ganho e Volume em MAX, todos os controles tonais flat (center detent),
Aural Enhancer em posição central, Effects Blend em DRY, Intensificador de baixo, Compressão, e Boost OFF
CONTROLES TONAIS GRAVE: ±15dB @ 70Hz
AGUDO: ±15dB @ 3kHz
EQ VARIABLE SEMI-PARAMETRIC: BAIXO: ±15dB @ 35Hz–180Hz
MÉDIO: ±15dB @ 180Hz–1kHz ALTA: ±15dB @ 1kHz–5kHz
COMPRESSÃO REDUÇÃO DE GANHO: –22dB max, selecionável PRE ou POST EQ THRESHOLD: –10dBV para +10dBV RELAÇÃO: 1:1 para 20:1
TEMPO DE ATAQUE: 10mS para 600mS TEMPO DE RELEASE: 250mS para 2.5S
LOOP DE EFEITOS IMPEDÂNCIA DE ENVIO: 220
IMPEDÂNCIA DE RETORNO: 10k Balanceada
SAÍDA DI Saída de tubo acoplada. Impedância de saída 600 ohm.
PEDAL 4–botões (0075431000)
DIMENSÕES ALTURA: 3.5 polegados (8.9 cm)
LARGURA: 19 polegados (48.3 cm)
PROFUNDIDADE: 11 1/8 polegados (28.3 cm)
PESO 13 lb (5.9 kg)
Especificações do produto podem ser mudadas sem aviso prévio.
41
swramps.com
42
Marcus Miller —
Marcus Miller —
プロフェッショナル•ベースプリアンプ
プロフェッショナル•ベースプリアンプ
SWR® Marcus Miller プリアンプリフ ァ イ ヤーのご購入
ありがとうございます !
SWR の革新と卓越性の伝統は、19 84 年、設立者 Steve
W. Rabe
プ方式を開発したことで始まりました。ライブでのサ ウン ドをスタジオの再生用モニターから聞こえるサウ ンドに近づけたいと考えていたL.A.で当時トップのレコ ーディング •ベーシス トか らのア ド バイスと提案に応え、
が全く新しい コンセプトのベース楽器のアン
Rabe はスタジオのミキ シン グ コンソール級の正確さ
で、プレイ ヤーが求めるあ らゆるトーンにダイア ル でき る、フルレンジのハイファ イなベース用のシステムを開 発したのです。こうして"SWRのサウンド"が誕生しまし た。
SWR は、この伝統を維持しながら Marcus Miller -間違
いなく彼の世代にとって最も影響力のあるベーシスト­と協力し、ベーシス トにと って究極のツールを完成させ ました。Marcus は労を惜し まず、SWR のエンジニア達 と密接に協力し、彼の独特なトーンの層に適応させ 、ま た、ほかのベーシストのあらゆるのスタイルの必要性 も考慮に入れながら、このプリアンプの特徴的な機能 をカスタマイズしました。こうして、一つの最も万能な ベー ス用製品が開発されま し た。
います 。そし て、SWR に"ステップアップ"していただいた ことに大変感謝します 。
Marcus Miller
からの言葉
MMプリ アンプのご購入あり がとう ございます!
この製品は、あなたのベースとすばらしいサウンドの間 で失われていたリンクとなる製品です。このプリアンプ は、サウンドを形作り、それに大きなボ トム、豊かな中 域、鋭いスナップ など いたものを提供します。ステージではこれをベースアン プの前に接続し て使って ください。スタジオでは、デジ タルレコーダーの前に(もしくは、古い機 材が 好きな らテープマシーンの前に!)さらに、MMプリ アンプをダ イレクト•ボックスと して使うことも できます 。私たちは 本当に便利な機能を開発するために、多大な労力をつ ぎ込みました。このボックスがあなたのサウンドにもた らす効果をきっと愛されることでしょ う !
エンジ ョ イ!
-あなたのベ ースが今まで失って
Marcus Miller
私たちは、この新しい なたが今後永きにわたって楽しまれることを確信して
新しい Marcus Miller プロフェッショナルベース•プリアンプリフ ァ イ ヤーは、あらゆるスタイルを持 つベーシストが SWR に期待する、抜群のパフォーマンスとトーンを提 供します。そし てその機能のセ ットは あらゆる場面に 対応します。 :
Marcus Miller プリ アンプを、あ
• 12AX7 双3極真空管を備えたクラシック SWR チュ ーブ•プリアンプ
フロン トパネルの2つの選択式入力端子と 楽器の切り替えに 便利なリアパネルの入力
• 3バンド•セミ-パラ メトリック EQ とスイープ可能なミッドレンジ
• SWR だけの Aural Enhancer™ トーン形成回路 - Marcus Miller による ボイ スのカ スタマ イ ズ - プル
式の Defeat オプシ ョン
ローエンドの厚みを付加する Bass Intensifier™ 回路
• Volume コントロールと Compression Blend によるブース ト機能
スタジオ品質のコンプレッサーとプリも しく はポスト EQ のComp Positionスイ ッチ
すべてチュー ブのスタジオ品質ダイレクト出力
サイ ド-チェ イン Effects Loop Blend コントロール
P. S . MM
プリアンプを最大限に活用するための詳細
を解説した 短編のビデオを制作しました。ビデオは、
www.swramps.com
でチ ェックできま す。
チュー ブ DI、ポスト EQ、Compressor ポジシ ョン出力から選択可能なライ ン出力と Level コントロ
ール、Phase と Ground Lift スイッチ
• 4つの機能をフット スイッチから選択可能 (Bass Intensifier、Boost、EQ Bypass、Effects Loop)
42
swramps.com
43
フロントパネル
フロン ト パネル
A. INPUTS これらの入力端子のいずれか(もしくは両方)
にシールドされた楽器のケーブルを接続します。Select で
Input 1
効な端子側の LED が点灯します。 リアパネルの
の代わりに使用することができます。これはワイ ヤレ スの レシーバーを接続する際には便利です。注意:もし両方の ジャックが同時に使用された場合、フロント パネルの端子 がリア パネルの端子よ りも優先されます。
2 のどちらを有効な端子にするかを選択 し、有
Input 端子 {KK} はフロントパネルの Input 1
B. MUTE Tuner Out {JJ} 以外のこの機器からの すべての出
力を無効にするとき に押し込み ます。楽器の交換やチュー ニング、もしくはブレイク中に便利です 。
C. BASS INTENSIFIER™ このボタンを押すと、LEDが点灯
し、Bass Intensifier 回路が有効になります。Bass Intensifier は、特定の低域の周波数の組み合わせを、スムースで素早 く動作するコンプレッサーと組み合わせてブー ストし、ア ンプリファイヤーをオーバードライブさせることなく強力 なブーストをもたらします 。これは曲中の重みのある部分 に効果的です。Bass Intensifier はフ ット ス イッチからも有 効にすることができます。
D. LEVELBASS INTENSIFIER エフ ェクトの強さを調整しま
す。
E. CUTOFF B a s s I n t e n s i f i e r を働かせる周波数レンジを
以下から 200Hz 以下までの間で制限します。
80Hz
F. C O M P R E SSION このボタンを押すと、LEDが点灯し、
COMPRESSOR 回路が有効になります。コンプレッシ ョ ン
は、次に説明する4つのコントロール G, H, IK の組み合 わせに応じ て、信号レベルのピークを滑らかにします。
G. THRESHOLD コンプレッシ ョ ンが効き始める信号のレ
ベルを設定します。反時計回りいっぱいに回すと、感度が 最大になります。 Gain {Q} と楽器のレベルの組み合わせ が実際のコンプレッサーのトリガーに影響することに注意 してください。
H. RATIO コンプレッションが効いている時にどれだけ圧
縮するかを調 整します。例えば1:1の設定ではコンプレッ ションは作用しません。レシオが2:1のと き、レベルの増幅 が10dBなら、スレッショルドより上の出力信号のレベル は5dBになります 。10:1の設 定では、10dBの増幅でも出力 信号のレベルはわずか1dBとなります。(レシオの設定を
10:1にした方が、 ハー ドなリミッテ ィングよ りも優れている
と考える 人が多いよ うです。)
I. COMPPOSITION 信号経路上で、Compressor 回路が
トーンコントロールより前なのか、または後なのかを設定 し、LED がその位置を表示します。48ページの回路図も参 照してください。
J. ATTACK 信号レベルがスレッショルドより上にきたとき
に、コンプレッシ ョ ンが有効になるレートを設定します。
Compressor
便利です。
エフェクトの透明度を微妙に調整する場合に
K. RELEASE 信号レベルがスレッショルドを下回ったとき
に、コンプレッシ ョ ンが無効になるレートを設定します。
Compressor エフェク トの透明度を微妙に調整する場合に
便利です。
L. METER4つの LED が実際のゲイン•リダクショ ン量をデ
シベル(dB)で表示 します。
43
swramps.com
44
フロントパネル
フロン ト パネル
M. BOOST LEVEL / COMP BLENDこのダイアルノブは Boost
+ Compress {N}
す。 内側のノブは、ボリュ ームのブース トレベルを設定し、外 側のノブはコンプレッションのレベルを設定します。外側の
Comp Blend
回路が働いているときにだけ有効になりま
ノブがセンターのクリ ック位置にある場合、
Boost + Compress モー ドに入る前に、Compressor {F}
であったとしても、コンプレッショ ンは4つのコンプレ
OFF
ッサーのノブで設定されたレベルで有効になります。さら
"off"(反時計方向いっぱい)から、実際に4つのコンプレ
に、 ッサーの ノ ブで設定されたコンプレッシ ョンのレベルを増 加させる "max" まで、Comp Blend をどの位置にでも設定 することが可能です 。これにより、Boost + Compress モー ドだけの独立したコンプレッションのレベルを得ることが できるのです!
N. BOOST + COMPRESS MODEこのボタンを押す と、
BOOST + COMPRESS モードが有効になります。ソロの演奏
時には便利です。このモー ドはフット スイッチ {II} からも有 効にすることができます。
O. PAD 入力感度を -10dB 減衰させます。出力の高い楽器か
らクリーンなレスポンスを得る場合に便利です。
P. P R EAMP CL IP LE D EFFECTS LOOP の前のプリアンプの
信号経路のどこかでクリ ッピング(オーバードライブ状態) が生じた時に点灯します。クリー ンなサウンドのためには、
GAIN Q とほかのフロントパネルのコントロールを、楽器
のピークの出力レベルでも、PREAMP CLIP LED がほとん ど点灯しないように設定してください。プリアンプのクリッ ピングはアンプリファイヤーを(パワー アンプ のクリッピン グとは違い) 傷めるものではありません。好ましくないプリ アンプの歪みが聞こえる場合にのみ GAIN を下げてくださ い。
Q. GAINプリアンプリファイヤーの信号レベルを調整しま
す。 イコライゼーショ ン、トーン、エフェクトのレベルはすべ てプリアンプの信号レベルに影 響しますので、GAINの前 で適切に調整されている必要があります。注意:GAIN は
EFFECTS SEND FF
トロールです。
の出力レベルの設定の第一段階のコン
R. AURAL ENHANCER™20年以上も前から SWR® のトレー
ドマークの機能であ る となる低いトーンに、 し、基礎のトーンを"マスク"してしまう特定の周波数域を減 衰させます。この究極のエフェク トは、ざらざらさせ ること なく、あらゆ る楽器の歯擦音的なキャラクターを開花させ、 より 透明性の高いサウンドをもたらします。
Aural Enhancer は、ベー ス音の基礎
明るいハ イエンドの透明性をもた ら
Aural Enhancer はどのよ う に働 くのか: Aural Enhancer
コン トロールをセットする位置によっ て、周波数帯域とレベ ルを変化させる可変のトーンコン トロールと考え てくださ い。MINの位置から時計回りにコントロールを回転させ ると、Bass と Treble のトー ンコントロールとは別の、それら を補完する、低域、中域、高域の周波数のレベルを 増幅させ ていることになります。時計で言うと2時に相当する位置 ではここが多くのプレイヤーのお気に入りのポジション ですがローエンドの 基礎音とパリっとした高域の両方を 際立たせ、同時に、中低域を少し付加することで、帯域を際 立たせます。さらに時計回りに回転させると、選択された中 域具体的には 600Hz を中心と する周波数帯域が落ち 込みます。つまり明 ら かに、Aural Enhancer は、基本のトー ンコントロールを使って作る極端なエフ ェ クトに比べると、 穏やかなもので あると言えます。
44
SWR
を使用したことがあるユーザーへ:
Enhancer
れており、あなたが慣れ親しん だ動き とまったく同じには 作 用しません。この回路は基本的な機能としては同じように 動作しますが、 数域の全体が変更されています。中心の周波数は はなく 全にフ ラットな 加されています。
の性質は、Marcus Miller によ ってカスタマ イズさ
Aural Enhancer によって影響を受ける周波
600Hzとなっています。さらに、ノブを引くことで完
EQを可能にするDefeatコントロールも追
この製品のAural
S. BYPASS このボタンを押すと、LED が点灯 し、EQ 回路を
信号経路から切り離し ま す。
Defeat
能にします。
機能と同時に使うことで、完全にフラットなEQを可
EQ Bypass Aural Enhancer
T. BASS70Hz 付近を中心に、低周波数域の信号のレスポン
スを±15dBの範囲で調整します。
U. SEMIPARAMETRIC EQUALIZER3つの MIDEQ コン トロ
ールはそれぞれ内側に LEVEL ノブを備えていま す。 これらは、外側の FREQUENCY ノブで設定 された帯域 で、信号のレスポンスを(±15dB)調 整します 。注意:LEVELが0に設定されている とき、MIDEQ コン トロールはFREQUENCY の設
定に関わらず、信号に影響を与えません。中域のトーン•コン トロールはサウンドに独特のエッ ジを与 えるためには欠か せません。最良な設定は状況に応じて変わります。一人で 演奏しているときには、ざらざらした感じのサウンドでも、 人が多い場所やレコーディングではその音が良いかもしれ ません!
ヒント: も し バン ドの中で突き抜けるようなサウンドが
必要な場合は、200–400Hzの範囲のレスポンスをブースト してみてください。もしより透明感のあるサウンド、もしく はえぐれたなサウンドがお好みのなら、800Hzの帯域を カッ トしてみてください。
V. TREBLE 3 k H z 付近を中心に、高周波 数 域の信号のレスポ
ンスを ± 15d Bの範囲で調整します。
W. EFFECTS BLEND エフェ ク トループの信号 (wet) に、ミッ
クスされる直接信号 (dry) の量を調整することにより、エフ ェクトのレベルをコン トロールします。
{FF}
を使用しないときは、"DRY"の位置にセットしてくださ
い。
Effects Return 端子
X. MASTER VOLUME リア パネルの Preamp Out 端子 {AA}
Marcus Miller プリ アンプの出力レベル調整します。
Y. P OWE R SWITC H L E D に表示される とおり、このユニ ッ ト
ON-OFFするスイッチです。
200Hz
swramps.com
45
リアパネル
リアパネル
AA.
PREAMP OUTPUTSWR Power 750 など、ベー ス用の
パワーアンプに出力するための、電気的に完全バランスの
1/4インチ TRS 端子です。
XLR
BB.
GROUND / LIFT P r e a m p O u t L i n e O u t 端子から、グラ
ンド接続(pin-1)を切り離し、基準外のワイヤリングによって 生じたグランドルー プ•ノイズを減らします。 通常このスイッ チは解除(グランド接続された状態)にしておきます。
CC.
TUBE DIスタジオや(ライブの)front-of-houseミキシ
コンソールへの接続に最適な、チューブ•ドライブの、
ング 電位的に相対性を持つ出力です。これらの電気的に完全バ ランスの めに、ラインレベルの出力となっています。(特に での )クリッピングを避けるために、必ずコンソールの入力 レベルを ールを使用して出力を下げて ください。
DD.
LEVEL 様々な種類のサウンド機器への接続と入力感度
に適応させる ため、Line Out 端子の出力レベルを調整しま す。
EE.
0° / 180°このス イ ッチを押して、Line 出力端子の位相
を反転させます。 基準外のワイアリングがされている場所 での演奏や、Line Output 信号を、キャビネ ットの前に立て られたマイクの信号と合わせて使用する場合に起こりうる 位相の問題を減少させる場合に便利です。通常このスイッ チは押さない状態(
FF. EFFECTS LOOP T R S
ンの形成を含むプリアンプの出力です。出力レベルは主
Gain {Q}によっ てコントロールされます。E ects Return
(wet)
の割合でダイレクト(dry)の信号とミックスすることができ ます。 が可能です。
XLR TRS 端子は、信号-ノイズ比を最良にするた
XLR 出力
"LINE LEVEL"にセッ トするか、Level {DD} コントロ
0°)にしておきます。
1
多用途端子ーSend は本体のトー
は、E ects Blend {W} コントロールを使用して、任意
E ect Loop は、フッ トスイッ チからバイパスすること
Marcus Miller プリ アンプのエフ ェ クト•ループは、エフェク
トをメインの回路から独立させるために、スタジオ用の機 器で使われている す。 これにより、あなたが使用する楽器の完全なサウンド、 入力される外部エフェクトの多様性の両方を提供します。 このエフェクト回路はプリ アンプリの前でエフェクトが接 続されることによるノイズをバイパスするため、プリアンプ の信号経路のゲイン•ステージの後に位置しています。
エフェク ト機器について: エフ ェク ト機器の入力を Send
接続し、エフェクトの出力を 意: エフェク ト機器のウエ ット/ドライの設定は、位相の問
"サイドチェ イン"回路の位置にありま
Return 端子に接続します。注
題を回避する た め に、完全に た、すべての入力レベルコントロールの設定は、+4dB(もし オーバードライブしてしまう場合は0dB)に設定して くださ い。
伴奏: CDプレイヤー、ドラムマシー ンなどを Return 端子に
接続します。伴奏のボリュームはソースと Effects Blend コ ントロール {W} で調整します。
GG.
POWER CORD SOCKET同梱されている電源コードを接
続し、アンプリファイヤーのリアパネルに明記された電圧 と周波数に一致する、適切に配線されたAC電源に接続し ます。
WET に設定し てください。ま
HH. DIRECT / COMPRESSOR OUTPUT / LINE Line Out 端子
を接続す る信号経路上の位置を選択し ます。48ページの回 路図を参照して下さい。
Direct (Pre)最初のチューブプリアンプのステージのす
ぐ後から出力される完全にチューブだけの信号経路です。
Tube D.I. (ダイ レクト•ボックス)に近いサウンドです。
Comp OutputComp Position スイッチ {I} に対応しま
す。常に Gain Aural Enhancer の後の信号ですが、Bass
Intensi er
Line (Post)このプリアンプのすべての回路の後(すべて
のトー ン、コンプレッション、エフェクト回路を含む)の信号 です。Master Volume {X} の影響は受けません。
EQ 回路の前か後を選択可能です。
II. FOOTSWITCH(付属 の)フットス イッチを、必要な長
さのギター用もしくはスピーカ ー用ケーブルで接続し、
BASS INTENSIFIER、EQ SELECT、EFFECTS LOOP そして  BOOST + COMPRESS モードをリモートで選択します。選択
したモードは (ステージの左と右など)にするために、複数のフットスイ ッチを接続することも可能です !
JJ.
TUNER OUT楽器用のチューナーをここに接続 します。
1
TRS
出力は、チューブの影響を受ける、常にアクティ ブな
ダイレクト出力とし ても使うことができます。
KK.
INPUTフロントパネルの Input 1 のもう 一 つの入力で、ワ
イヤレス受信機の接続に便利です。この入力は、フロントパ ネルの Input 1 にプラグが挿入されているときには無効に なります。
LED で表示されま す。アクセスポイントを複数
45
推奨セッティング
推奨セッティング
回路図
これらの ンの設定は自由に行ってください。メモに使っ ていただくために、その他のコントロールには何も記入 されていませ ん。また一つはメ モ用に、完全に空白のパネルが用意されてい ます。
EQの設定は、様々な Fender Jazz Bass のタイプのために、Marcus Miller によって推奨されているものです。コンプレッシ ョ
アクティブ :
フレッ トレスパッシブ :
パッシブ :
_____________________:
回路図
48ページを参照し てください。
1
バランス端子
TRS
注意:リアパネルの1/4インチ端子 {AA, CC, FFJJ} はバランス TRS(T:チップ/R:リング/S: スリーブ) タイプで、TRS(チッ プ /リング/スリーブ)プラグの使用が最適です 。:
Tip(チップ)=正相 (+)
(リング)=逆相 (–) と
Ring Sleeve(グラン ド)=グラン ド 。
シール ドされた TS "モノ"ギターケーブルを使用すること も 可能ですが、"二極"の TRS ケーブルの使用は、信号ノイズ比を改善し、特に 長いケーブルを使用する時のハムノイズを減少させます。
46
swramps.com
47
ラックマウントについて
ラックマウントについて
チューブの交換
技術仕様
このプリアンプの美観と信頼性を保つために、このプリアンプ をラックケースに組み込むこと をお薦めします。Marcus Miller
Preamp
は、ラックマウントに完全に対応しており、ラック用の
ねじとケース そのもの以外に、必要な部品はありません。
Marcus Miller Preamp 2フルラックスペー ス(3.5インチ)を
使用します。もしプリアンプをラックにマウント するために、本 体底面のゴム足を取り外す必要がある場合は 、再びゴム足を取 り付けるときのために、取り外したねじを保管し ておいて くださ い。
チューブの交換
12AX 73極チューブ(真空管)はこのMarcus
プリアンプリフ ァ イ ヤー では重要な部品
Miller
です。通常 12AX7 チュー ブは数年間使用可能 ですが、使用の度合いと運搬の頻度によって は、チュー ブの寿命が1年以下 に なることもあり ます。
定期的にマウント用と本体のねじを確認してください。これら は、運搬や使用による振動で緩むことがあります。機材の美観 と信頼性を保つために、
1ヵ月に一度は Marcus Miller プリアン
プをラックケースから取り外し、外側のねじすべてがし っかり締 められていることと、ラックケー ス内の接続を確認することを お薦めします。
プリアンプのチュ ーブを交換する時期 : チュー ブは消耗してい くうちに、 ノイズが多くなったり、 アンプがマイクロフォンのよ うにガラス製の鈴のよう な音を、特定の音程の間に発するよ うになることがあります。しかし、そのような前兆 なしにチュー ブが故障するこ と もあ ります 。もしアンプが動かなくなっ たら、 ほかの要因(ブレーカー、コードなど)を確認した後、認定され たサービスセンターにアンプのチ ュー ブの故障の確認を依頼し てください。
技術仕様
製品番号 4405200000 (120V, 60Hz) USA 4405203000 (240V, 50Hz) AUS
4405204000 (230V, 50Hz) UK 4405206000 (230V, 50Hz) EUR 4405207000 (100V, 50/60Hz) JPN
消費電力 50W プリアンプ 入力インピーダンス: >820kΩ (フロントパネルの入力); 10kΩ (リアパネルの入力)
感度: +4 dBu 入力は12mV 1kHzGain Volume は最大、すべてのトーン•コントロールはフラット(センタ ー•クリ ック)
Aural Enhancer
トーンコントロール BASS: ±15dB @ 70Hz
可変セミパラメトリ ックEQ: LOW: ±15dB @ 35Hz–180Hz
MID: HIGH:
コンプレッショ ン ゲイン•リダクショ ン: –22dB –22dB 最大、 PRE P OST EQ を選択可能
エフェクトループ SEND インピーダンス: 220Ω
RETURN インピーダンス: 10kΩ バランス
DI 出力 チューブドライブ電位相対出力 600ohm出力インピーダンス
フッ トスイッチ 4–ボタン (0075431000) 外形寸法 高さ: 3.5 in (8.9 cm)
重量 13 lb (5.9 kg)
TREBLE:
スレッ シ ョルド: –10dBV から +10dBV
レシオ: 1:1 から 20:1
アタ ックタイム: 10mS から 600mS
リリースタイム: 250mS から 2.5S
奥行き: 11 1/8 in (28.3 cm)
±15dB @ 3kHz
幅: 19 in (48.3 cm)
はミ ッドの位置、Effects Blend は DRY、Bass Intensifier、Compression とBoost は OFF
±15dB @ 180Hz–1kHz
±15dB @ 1kHz–5kHz
製品の仕様は予告なく変更される場合があります。
47
swramps.com
48
Block Diagram
Block Diagram
48
swramps.com
49
Notes
Notes
49
Notes
Notes
swramps.com
50
50
Notes
Notes
swramps.com
51
51
有毒有害物质或元素
部件名称
3DUW1DPH

3%
部分电子元件 部分机器加工金属部件 部分其他附属部件
2表示该有毒有害物质在该部件所有均质材料中的含量均在 6-7规定的现量要求以下 ;表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 6-7 规定的现量要求
[ R R R R R [ R R R R R [ R R R R R
+D]DUGRXV6XEVWDQFHV·1DPH
+J镉&G
六价铬
&U
多溴联苯
3%%
多溴二苯醚
3%'(
AMPLIFICADOR DE AUDIO
IMPORTADO POR: Instrumentos Musicales Fender S.A. de C.V., Calle Huerta # 132, Col. Carlos Pacheco, C.P. 228890, Ensenada, Baja California, Mexico.
RFC: IMF870506R5A Hecho en USA. Servicio de Cliente: 001-8665045875
A PRODUCT OF:
SWR MUSICAL INSTRUMENTS CORPORATION CORONA, CALIFORNIA USA
SWR®, Bass Intensifier™ and Aural Enhancer™ are trademarks of FMIC.
Other trademarks are property of their respective owners. © 2012 FMIC. All rights reserved. P/N 0074114000
REV. C
