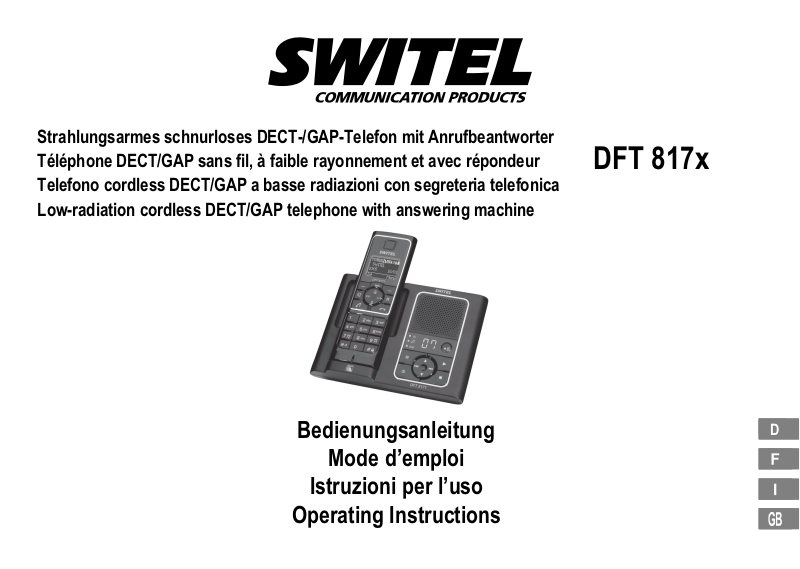

SWITEL DFT 817x User Manual [fr]

Strahlungsarmes schnurloses DECT−/GAP−Telefon mit Anrufbeantworter Téléphone DECT/GAP sans fil, à faible rayonnement et avec répondeur Telefono cordless DECT/GAP a basse radiazioni con segreteria telefonica Low−radiation cordless DECT/GAP telephone with answering machine

Bedienungsanleitung

Mode d’emploi

Istruzioni per l’uso

Operating Instructions

DFT 817x

Bedienungsanleitung 3. . . . . . . . . . . . . . . . . . .

Mode d’emploi 31. . . . . . . . . . . . . . . . . . . . . . .

Istruzioni per l’uso 61. . . . . . . . . . . . . . . . . . . . .

Operating Instructions 91. . . . . . . . . . . . . . . . . .

Declaration of Conformity 120. . . . . . . . . . . . . .

1 Sicherheitshinweise 4. . . . . . . . . . . . . .

2 Telefon in Betrieb nehmen 5. . . . . . . . . .

3 Bedienelemente 7. . . . . . . . . . . . . . . . .

4 Einführende Informationen 8. . . . . . . . . .

5 Telefonieren 10. . . . . . . . . . . . . . . . . . . .

6 Telefonbuch / Anrufliste 12. . . . . . . . . . . .

7 Anrufbeantworter 13. . . . . . . . . . . . . . . .

8 Nebenstellenanlagen / Zusatzdienste 17. .

9 Menüstruktur 18. . . . . . . . . . . . . . . . . . .

10 Besondere Funktionen 22. . . . . . . . . . . . .

11 SMS 23. . . . . . . . . . . . . . . . . . . . . . . . .

12 Erweitern des Telefonsystems 24. . . . . . .

13 Falls es Probleme gibt 25. . . . . . . . . . . . .

14 Technische Eigenschaften 26. . . . . . . . . .

15 Pflegehinweise / Garantie 28. . . . . . . . . .

16 Stichwortverzeichnis 29. . . . . . . . . . . . . .

Inhaltsverzeichnis

Sicherheitshinweise

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieses Telefon ist geeignet zum Telefonieren innerhalb eines Telefonnetzes. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.

Verwenden Sie das Mobilteil nicht in explosionsgefährdeten Bereichen.

Netzteil

Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil,

da andere Netzteile das Telefon beschädigen können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Aufladbares Akkupack

Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur

Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.

Stromausfall

Bei Stromausfall kann mit dem Telefon nicht telefoniert werden. Halten Sie für Notfälle ein schnurgebundenes Telefon bereit, welches ohne externe Stromversorgung arbeitet.

Medizinische Geräte

Achtung: Benutzen Sie das Telefon nicht in der Nähe von medi-

zinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

DECT1−Telefone können in Hörgeräten einen unangenehmen Brummton

verursachen.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Nach dem Elektro− und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro− und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.

Akkus entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

DECT: Digital Enhanced Cordless Telecommunication = Standard für

kabellose Telefone.

2 Telefon in Betrieb nehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Si-

cherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

Inhalt

Basisstation (Anrufbeantworter) mit Netzteil

Ladestation mit Netzteil − 1 2 3 Mobilteil 1 2 3 4 Telefonanschlusskabel 1 1 1 1 Akkupack 1 2 3 4 Bedienungsanleitung 1 1 1 1

DFT 817x−Modell

8171 81721817318174

1 1 1 1

Basisstation anschließen

Achtung: Stellen Sie die Basisstation mit einem Mindestab-

Schließen Sie die Basisstation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil sowie das beigefügte Telefonanschlusskabel.

Telefonanschlussdose

Netzsteckdose

Achtung: Verwenden Sie für die Basisstation mit Anrufbeant-

Ladestation anschließen

Schließen Sie die Ladestation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Telefon in Betrieb nehmen

stand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

worter das Netzteil Modell Nr. VD060060I, mit den Ausgangsdaten: 6 V, 600 mA.

Netzsteckdose

Unter www.switel.com erfahren Sie, ob dieses Telefon−Set bereits er-

hältlich ist.

Achtung: Verwenden Sie für die Ladestation das Netzteil

Modell Nr. SY−06030−GS, mit den Ausgangsdaten: 6 V, 300 mA.

Gilt nur für Telefonsets mit mindestens zwei Mobilteilen  Verpackungsinhalt prüfen" auf Seite 5.

Telefon in Betrieb nehmen

Akkupack einlegen

Öffnen Sie das Akkufach. Stecken Sie den Stecker des Akkupacks in die Buchse im Akkufach. Legen Sie das Akkupack in das Akkufach ein. Verwenden Sie nur das mitgelieferte Akkupack. Achten Sie darauf, dass Sie das Kabel nicht einklemmen. Schließen Sie das Akkufach.

Nebenstellenanlagen

Auf Seite 17 erhalten Sie weitere Informationen, falls Sie Ihr Telefon an eine Nebenstellenanlage anschließen möchten.

Datum und Uhrzeit des Anrufbeantworters einstellen

Das Datum und die Uhrzeit Ihres Anrufbeantworters werden automatisch vom Mobilteil übernommen.

Strahlungsreduzierung (ECO−Mode)

Werkseinstellung = ECO Mode →Ein

Akkupack aufladen

Stellen Sie das Mobilteil bei der ersten Inbetriebnahme für min-

Das Mobilteil erwärmt sich beim Laden. Dies ist normal und ungefährlich. Laden Sie das Mobilteil nicht mit fremden Aufladegeräten. Der aktuelle Akkuladezustand wird im Display angezeigt:

destens 20 Stunden in die Basisstation / Ladestation.

Voll Halb Schwach Leer

Datum und Uhrzeit des Mobilteils einstellen

Datum und Uhrzeit stellen Sie über das Menü ein. Auf Seite 20 finden Sie die Position im Menü.

Displaysprache einstellen

Die Displaysprache ist in Deutsch, Englisch, Italienisch und Französisch vorhanden. Sie können die Sprache über das Menü einstellen. Auf Seite 19 finden Sie die Position im Menü.

Automatische Anrufannahme / Direktannahme

Haben Sie die Funktion aktiviert, wird ein Anruf automatisch beim Herausnehmen des Mobilteils aus der Basisstation angenommen. Die automatische Anrufannahme wird über das Menü aktiviert oder deaktiviert. Auf Seite 19 finden Sie die Position im Menü.

Sowohl im Geprächs− als auch im Bereitschaftsmodus wird die Strahlung bei eingeschaltetem ECO-Mode im Vergleich zu Standard−DECT−Schnur− lostelefonen erheblich verringert.

Bei Bedarf können Sie die Reichweite des Telefonsystems erhö-

hen, indem Sie den ECO−Mode ausschalten  Seite 19 (ECO Mode → Aus).

3 Bedienelemente

Die Tasten Ihres Telefons werden in dieser Bedienungsanleitung nachfolgend mit vereinheitlichten umrandeten Symbolen dargestellt. Leichte Abweichungen der Tastensymbole Ihres Telefons gegenüber den hier verwendeten Tastensymbolen sind daher möglich.

Mobilteil

1 Lautsprecher 2 Display 3 Menütaste Info"  4 Softkey−Taste rechts 5 Aufwärts  /

Wahlwiederholung  6 R−Taste (Flash)  7 Rechts  /

Menü  8 Auflegen−Taste,

Bereitschaftsmodus  9 Zifferntastenblock 10 #−Taste / Tastensperre  11 Mikrofon 12 *−Taste / Tonruf ausschalten /

Temporäre Tonwahl  13 Gesprächstaste  14 Abwärts  / Anrufliste  15 Links  /

Telefonbuch  16 Freisprechen  17 Softkey−Taste links 18 Lautsprecher auf der Rückseite

16 15

14 13

3 4 5

6 7

Basisstation (Anrufbeantworter)

1 Lautsprecher 2 Display 3 Mobilteil suchen

(Paging)  4 Lautstärke +  5 Wiedergabe  6 Nächste Nachricht  7 Stopp  8 Lautstärke −  9 Vorherige Nachricht  10 Anrufbeantworter

ein / aus  11 Löschen  12 Ladekontakte 13 LED: SMS 14 LED: Gesprächsanzeige  15 LED: Power 

Bedienelemente

13 14 15

2 3

4 5

6 7

89101112

Einführende Informationen

4 Einführende Informationen

In diesem Kapitel finden Sie grundlegende Informationen zur Handhabung der Bedienungsanleitung und des Telefons.

Darstellungsweise in der Bedienungsanleitung

Darstellung Beschreibung

 Darstellung von Tasten  Abgebildete Taste kurz drücken

2 Sek.  Abgebildete Taste 2 Sekunden drücken halten  Abgebildete Taste halten

loslassen  Abgebildete Taste loslassen

 Nummern oder Buchstaben eingeben  Mobilteil klingelt ! Basisstation klingelt

" Mobilteil aus der Basisstation nehmen # Mobilteil in die Basisstation stellen

Zurück

Intern

Symbole und Texte im Display des Mobilteils

Darstellung von Display−Texten

Darstellung von Display−Symbolen

Softkey−Taste drücken  Seite 7

Konstant: Sie führen ein Gespräch. Blinkend: Es erreicht Sie ein Anruf  Seite 10.

Es sind neue Anrufe in der Anrufliste  Seite 21.

Anrufbeantworter eingeschaltet.

Es sind neue Nachrichten auf dem Anrufbeantworter.

Der Tonruf ist ausgeschaltet  Seite 11.

Das Freisprechen ist aktiviert  Seite 11.

Die Tastensperre ist aktiviert  Seite 11.

Konstant: Sie haben eine neue SMS1  Seite 23. Blinkend: SMS−Speicher voll.

Das Mikrofon ist stummgeschaltet  Seite 11.

Konstant: Die Verbindung zur Basisstation ist gut. Blinkend: Die Verbindung zur Basisstation bricht ab. Nähern Sie sich der Basisstation.

Symbol Beschreibung

Konstant: Anzeige der Batteriekapazität. Durchlaufende Segmente: Das Akkupack wird geladen  Seite 6.

Konstant: Alarmfunktion aktiviert. Blinkend: Alarm.

hh:mm tt/mm Anzeige der Uhrzeit und des Datums  Seite 20.

SMS: Short Message Service = Dienst für das Versenden von Kurz-

nachrichten.

Bereitschaftsmodus

Alle Beschreibungen in dieser Bedienungsanleitung gehen davon aus, dass sich das Mobilteil im Bereitschaftsmodus befindet. Den Bereitschaftsmodus erreichen Sie, indem Sie die Taste  drücken.

6 7

Energiesparmodus

Nach einiger Zeit im Bereitschaftsmodus wechselt das Mobilteil in einen Energiesparmodus. Das Display ist nun nicht mehr beleuchtet. Drücken Sie eine beliebige Taste, um den Bereitschaftsmodus zu aktivieren.

Navigationstasten

Die Softkey−Tasten (4) und (17) sind in den verschiedenen Menüs mit unterschiedlichen Funktionen belegt. Sie sind in dieser Bedienungsanleitung immer nach den darüber liegenden Texten im Display benannt.

15 14

Taste Im Bereitschaftsmodus Im Menü

4 − Hauptmenü öffnen − Angezeigtes Menü öffnen

− Wahlwiederholungsliste

öffnen

7 − Menü SMS öffnen

14 − Anrufliste öffnen

15 − Telefonbuch öffnen

17 − Intern telefonieren

4 5

− In den Menüs blättern

− Einstellungen ändern

− Angezeigtes Menü öffnen

− Einstellungen ändern

− In den Menüs blättern

− Einstellungen ändern

− Eine Ebene zurück

− Einstellungen ändern

− Programmier− und Speichervorgänge abbrechen

− Eine Ebene zurück

Einführende Informationen

Navigation im Menü

Alle Funktionen sind über unterschiedliche Menüs zu erreichen. Den Weg zur gewünschten Funktion entnehmen Sie der Menüstruktur  Seite 18.

 oder  Gewünschtes Untermenü auswählen

 oder  Gewünschte Funktion auswählen

 oder  Gewünschte Einstellung auswählen  Über Tastenfeld Nummern oder

Zurück

 Programmier−/Speichervorgänge

Jeder Vorgang wird automatisch abgebrochen, wenn innerhalb

von 30 Sekunden keine Eingabe erfolgt.

Telefonbucheinträge erstellen − Beispiel

Wie Sie in den Menüs navigieren und Eingaben vornehmen, ist hier anhand des Beispiels Telefonbucheinträge erstellen erklärt. Verfahren Sie bei allen Einstellungen wie in diesem Beispiel.

 Telefonbuch öffnen

Option Wenn noch keine Einträge im Telefonbuch vorhanden sind, wird

der Schritt Option" automatisch übersprungen.

 oder , ,  Namen eingeben und weiter ,  Rufnummer eingeben und weiter

 oder ,

Hauptmenü öffnen

Untermenü öffnen

Funktion öffnen

Buchstaben eingeben Eingaben bestätigen Eine Ebene zurück

abbrechen, Bereitschaftsmodus

Betätigen

Funktion auswählen und bestätigen

Gruppe auswählen und bestätigen

Telefonieren

5 Telefonieren

Anruf annehmen

, " oder  Anruf annehmen

Gespräch beenden

 oder # Gespräch beenden

Mobilteil aus− und einschalten

Um die Akkus zu schonen, können Sie das Mobilteil ausschalten. 2 Sek. , 4 Sek.  Mobilteil einschalten

Anrufen

 Rufnummer eingeben (max. 24 Ziffern)

Lösche

 Rufnummer wählen

Sie können auch zuerst die Gesprächstaste /Freisprech−

Wahlwiederholung

Ihr Telefon speichert die 20 zuletzt gewählten Rufnummern in einer Wahlwiederholungsliste. Weitere Informationen  Seite 21.

 Wahlwiederholungsliste öffnen  oder ,  Eintrag auswählen und Verbindung

Eingegangene Anrufe zurückrufen

Ihr Telefon speichert 30 Anrufe in einer Anrufliste  Seite 21.

 Anrufliste öffnen  oder ,  Eintrag auswählen und Verbindung

Taste  drücken und erhalten damit das Freizeichen. Die eingegebenen Ziffern Ihrer gewünschten Rufnummer werden sofort gewählt. Eine Korrektur einzelner Ziffern der Rufnummer ist bei dieser Form des Gesprächsaufbaus nicht möglich.

Mobilteil ausschalten

Bei Falscheingabe letzte Ziffer löschen

herstellen

Rufnummern aus dem Telefonbuch wählen

Sie müssen Rufnummern im Telefonbuch gespeichert haben  Seite 9 und 20.

 Telefonbuch öffnen  oder ,  Eintrag auswählen und Verbindung

Intern telefonieren

herstellen

Interne Gespräche führen

Sie müssen zwei oder mehr Mobilteile (MT1, MT2, ...) an Ihrer Basisstation angemeldet haben, um interne kostenlose Gespräche führen zu können.

Intern

MT1:  oder ,

MT2:  Internes Gespräch am anderen

MT1 / MT2:  Internes Gespräch beenden

Interne Rufnummer des gewünschten Mobilteils wählen

Mobilteil annehmen

Externe Gespräche intern weiterleiten

Intern

MT1:  oder ,

MT2:  Internes Gespräch am anderen

MT1:  Gespräch weiterleiten

Das interne Telefonieren ist nur mit mindestens zwei Mobilteilen mög-

lich  Verpackungsinhalt prüfen" auf Seite 5.

Während des externen Gesprächs interne Rufnummer wählen

Mobilteil annehmen

Rücksprache / Makeln

Während eines externen Gesprächs können Sie ein anderes Mobilteil anwählen, um Rücksprache zu halten. Der externe Gesprächspartner wird gehalten, während Sie mit dem internen Gesprächspartner sprechen. Diesen Vorgang können Sie beliebig oft wiederholen.

Intern

Makeln

Dir.

Während des externen Gesprächs interne Rufnummer wählen

Mobilteil annehmen Gesprächspartner wechseln

MT1:  oder ,

MT2:  Internes Gespräch am anderen

MT1:

Konferenzgespräche führen

Ein externes Gespräch kann mit einem weiteren internen Gesprächspartner zum Konferenzgespräch geschaltet werden.

Intern

Konf

Einzel

Dir.

Während des externen Gesprächs interne Rufnummer wählen

Mobilteil annehmen Konferenz starten

Nur internes Gespräch weiterführen

MT1:  oder ,

MT2:  Internes Gespräch am anderen

MT1:

MT1: MT1 / MT2:  Konferenz beenden

Einstellen der Hörerlautstärke

Sie können während eines Gesprächs die Lautstärke in 5 Stufen anpassen.

 oder  Gewünschte Lautstärke auswählen

Anzeige der Gesprächsdauer

Während eines Gesprächs wird die Gesprächsdauer in Stunden, Minuten und Sekunden angezeigt.

Freisprechen

Mikrofon im Mobilteil stummschalten

Tastensperre

Tonrufmelodie des Mobilteils

Nutzen Sie diese Funktion, um den Gesprächspartner über den Lautsprecher zu hören.

 Freisprechen einschalten  Freisprechen ausschalten

Sie können während eines Telefongesprächs das Mikrofon des Mobilteils aus− und einschalten.

 Mikrofon ausschalten (stummschalten)  Mikrofon einschalten

Die Tastensperre verhindert, dass versehentlich Tasten gedrückt werden. 2 Sek.  Tastensperre einschalten

Bei eingeschalteter Tastensperre können eingehende Anrufe

wie gewohnt angenommen werden. Notrufnummern können auch bei eingeschalteter Tastensperre gewählt werden.

2 Sek.  Tastensperre ausschalten

Sie können die Tonrufmelodie am Mobilteil ausschalten. 2 Sek.  Tonrufmelodie ausschalten

Anrufe werden nun über die Basisstation und nicht mehr über

das Mobilteil signalisiert.

2 Sek.  Tonrufmelodie einschalten

Mobilteil suchen (Paging)

Wenn Sie Ihr Mobilteil verlegt haben, können Sie es über einen Suchton leicht wiederfinden.

 {«} Suchton starten  oder  Suchton beenden

Telefonieren

Telefonbuch / Anrufliste

6 Telefonbuch / Anrufliste Telefonbuch

Im Telefonbuch können Sie 200 Rufnummern mit den dazugehörigen Namen speichern.

Namen können maximal 15 Stellen, Rufnummern 24 Ziffern lang sein.

 Geben Sie bei allen Rufnummern immer die Vorwahl mit ein, damit

auch eingehende Ortsgespräche einem Telefonbucheintrag zugeordnet werden können.

 Ist die Speicherkapazität erschöpft, zeigt das Display beim nächsten

Speichern die Meldung Telbuch voll". Um wieder Platz zu schaffen, müssen Sie zuerst einen anderen Eintrag löschen.

 Die Telefonbucheinträge sind alphabetisch geordnet. Um direkt zum

gewünschten Telefonbucheintrag zu gelangen, drücken Sie den entsprechenden Anfangsbuchstaben.

Namen eingeben

Die Ziffern−Tasten sind mit Buchstaben beschriftet. Durch mehrmaliges Drücken der entsprechenden Taste können Buchstaben, Ziffern und Sonderzeichen eingegeben werden.

Um den gleichen Buchstaben zweimal einzugeben, drücken Sie

den entsprechenden Buchstaben. Warten Sie, bis der Cursor eine Stelle weitergesprungen ist. Geben Sie den Buchstaben erneut ein.

Wie Sie

− Telefonbucheinträge erstellen,

− Telefonbucheinträge ändern,

− Telefonbucheinträge löschen und

− Schnellwahltasten belegen, entnehmen Sie der Menüstruktur Telefonbuch"  Seite 20.

Gruppenauswahl

Sie können Ihren Telefonbucheinträgen Gruppen zuweisen, die von Ihnen eingestellte Eigenschaften besitzen.

Wie Sie

− Ihren Einträgen Gruppen zuweisen,

− Gruppennamen ändern und

− Melodien zuweisen, entnehmen Sie der Menüstruktur Telefonbuch"  Seite 20.

Anrufliste

Insgesamt werden 30 Rufnummern in einer Anrufliste gespeichert.

Die Rufnummernanzeige (CLIP1) ist ein Zusatzdienst Ihres

Netzbetreibers. Ihr Telefon zeigt die Rufnummern im Display, wenn Ihr Netzbetreiber diesen Service anbietet. Bitte fragen Sie Ihren Netzbetreiber nach weiteren Informationen.

Wie Sie

− sich Rufnummern aus der Anrufliste anzeigen lassen,

− Rufnummern aus der Anrufliste im Telefonbuch speichern und

− Rufnummern aus der Anrufliste löschen,

entnehmen Sie der Menüstruktur Anrufliste"  Seite 21.

Sonderrufnummern

Zehn für Sie wichtige Rufnummern können gespeichert werden. Die Einträge stehen automatisch an allen Mobilteilen zur Verfügung.

Wie Sie

− sich Einträge anzeigen lassen,

− Einträge ändern und

− Einträge löschen,

entnehmen Sie der Menüstruktur Sonderrufnummern"  Seite 21.

CLIP: Calling Line Identification Presentation = Anzeige der Rufnum-

mer eines Anrufers.

7 Anrufbeantworter

Bedienung am Mobilteil

Ihr Anrufbeantworter verfügt über eine gesprochene Bediener-

führung. Beachten Sie diese Anweisungen und Hinweise.

Einstellungsmenü öffnen

Die Einstellungen des Anrufbeantworters nehmen Sie über Ihr Mobilteil vor  Seite 18.

Anrufbeantworter ein−/ausschalten

Über das Mobilteil können Sie den Anrufbeantworter ein−/ausschalten  Seite 18.

Spracheinstellung

Die Sprachausgabe des Anrufbeantworters ist Englisch und nicht veränderbar.

Datum und Uhrzeit einstellen

Beim Abspielen der Nachrichten werden zu jeder Nachricht der Wochentag und die Uhrzeit ihres Eingangs angesagt. Datum und Uhrzeit einstellen  Seite 20.

Maximale Aufnahmezeit

Der Anrufbeantworter speichert bis zu 59 Nachrichten. Die maximale Aufnahmezeit beträgt 15 Minuten. Die Länge für die Nachrichten−Aufnahme ist einstellbar  Seite 18. Ist die Speicherkapazität für neue Nachrichten erschöpft, wird kein Anruf mehr aufgezeichnet.

Verzögerung der Anrufannahme

Sie können zwischen 2 bis 8 Tonrufen wählen. Zusätzlich können Sie die Einstellung Spar−Modus für die gebührenfreie Vor−/Fernabfrage verwenden. Mit dieser Vor−/Fernabfrage können Sie gebührenfrei feststellen, ob sich neue Nachrichten auf Ihrem Anrufbeantworter befinden.

 Befinden sich neue Nachrichten auf Ihrem Anrufbeantworter, wird Ihr

Anruf spätestens nach 2 Tonrufen angenommen.

 Befinden sich keine neuen Nachrichten auf Ihrem Anrufbeantworter,

wird Ihr Anruf erst nach 4 Tonrufen angenommen. Legen Sie vor dem

4. Tonruf auf. So fallen keine Gebühren an.

Weitere Informationen über die Fernabfrage  Seite 15.

Anrufbeantworter

Mithören eingehender Nachrichten

Sie können eingehende Anrufe mithören, ohne den Anruf anzunehmen.

Ende

Anruf übernehmen

Wenn der Anrufbeantworter bereits einen Anruf entgegengenommen hat, können Sie diesen übernehmen. Die Aufzeichnung der Nachricht wird in diesem Fall abgebrochen.

 Anruf übernehmen

Ansagemodus wählen

Ihr Anrufbeantworter stellt Ihnen zwei voreingestellte Ansagetexte zur Verfügung. Nach dem Ansagetext Mit Aufz. kann eine Nachricht hinterlassen werden. Beim Ansagetext Ohne Aufz. handelt es sich um eine Nur−Ansage, nach der keine Nachricht hinterlassen werden kann. Sie können beide Ansagetexte durch eigene Texte ersetzen. Ist der Speicher des Anrufbeantworters voll, wird automatisch Ansagetext Ohne Aufz. wiedergegeben. Weitere Informationen  Seite 18.

Ansagen aufzeichnen / löschen

Ansagen aufzeichnen

Bevor Sie eine Ansage aufzeichnen, wählen Sie den Ansagemodus (Mit Aufz./Ohne Aufz.), für den Sie eine eigene Ansage aufzeichnen möchten. Die Länge der eigenen Ansage darf bis zu 60 Sekunden betragen.

Eigene Ansage löschen und zur Standardansage zurückkehren

Wenn Sie Ihre eigene Ansage löschen, wird die voreingestellte Standardansage wieder aktiviert. Weitere Informationen  Seite 18.

Mithören einschalten

Mithören ausschalten

Anrufbeantworter

Nachrichtenmenü öffnen

 oder 

Anrufbeantw.

 oder 

Nachr.hören

Tastenfunktionen Nachrichtenmenü

Die folgende Tabelle verschafft Ihnen eine Übersicht über die jeweiligen Funktionen der einzelnen Tasten im Nachrichtenmenü.

Taste Funktionen

 Wiedergabe über den Lautsprecher  oder  Lautstärke einstellen

Pause

$ Nachricht wiederholen 2 x $ Vorherige Nachricht abhören

% oder

& Nächste Nachricht abhören  Nachrichtenmenü verlassen und in

Lösche

Aufgezeichnete Nachrichten abhören

Die aufgezeichneten Nachrichten werden in der Reihenfolge wiedergegeben, in der sie eingegangen sind. Der Wochentag und die Uhrzeit werden vor dem Abspielen der jeweiligen Nachricht genannt.

Hauptmenü öffnen

Untermenü auswählen und bestätigen

Nachrichtenmenü auswählen und bestätigen

Wiedergabe von Nachrichten pausieren / fortsetzen

Nachricht während der Wiedergabe löschen

den Bereitschaftsmodus zurückkehren

Alle alten Nachrichten löschen

Es werden alle bereits abgehörten Nachrichten gelöscht.

 oder 

Anrufbeantw.

 oder 

Nachr.löschen Ja

Gelöschte Nachrichten können nicht wiederhergestellt werden!

Nein

Hauptmenü öffnen

Untermenü auswählen und bestätigen

Funktion auswählen und bestätigen Betätigen

Fernabfrage

Sie können Ihren Anrufbeantworter anrufen, um Nachrichten abzuhören und weitere Funktionen durchzuführen. Voraussetzung dafür ist ein Telefon mit Tonwahlfunktion. Die Fernabfrage muss aktiviert sein  Seite 18.

PIN−Code für die Fernabfrage

Der PIN−Code ist werkseitig auf "0000" eingestellt. Es wird empfohlen, den werkseitigen PIN−Code 0000" zu ändern. PIN−Code ändern  Seite 18.

Fernabfrage starten

 Eigene Rufnummer wählen ,  Während der Ansage betätigen und

Bei falscher Eingabe hören Sie erneut die Ansage des Anrufbe-

antworters. Wurde der PIN−Code erneut falsch eingegeben, wird die Verbindung automatisch getrennt.

Jetzt haben Sie die Möglichkeit, weitere Funktionen durchzuführen  Tabelle Tastenfunktionen der Fernabfrage.

PIN−Code eingeben

Ferneinschalten des Anrufbeantworters

 Eigene Rufnummer wählen

Haben Sie vergessen, Ihren Anrufbeantworter einzuschalten,

wird Ihr Anruf erst nach 10 Tonrufen angenommen.

,  Während der Ansage betätigen und

' Anrufbeantworter ein−/ausschalten

Jetzt haben Sie die Möglichkeit, weitere Funktionen durchzuführen  Tabelle Tastenfunktionen der Fernabfrage.

PIN−Code eingeben

Anrufbeantworter

Tastenfunktionen der Fernabfrage

Die Fernabfrage wird automatisch abgebrochen, wenn inner-

halb von 8 Sekunden keine Eingabe erfolgt.

Die folgende Tabelle verschafft Ihnen eine Übersicht über die jeweiligen Funktionen der einzelnen Tasten.

Taste Funktionen

( Hilfsmenü anhören ) Wiedergabe aller Nachrichten starten * Wiedergabe neuer Nachrichten starten $ Laufende Nachricht wiederholen 2 x $ Vorherige Nachricht abhören % Nachricht während der Wiedergabe löschen & Nächste Nachricht abhören + Ansagemodus auswählen:

Mit Aufz. oder Ohne Aufz.

, Aktuell eingestellten Ansagetext abhören

- Ansagetext Mit Aufz. oder Ohne Aufz. aufzeichnen ' Anrufbeantworter ein−/ausschalten . Aufzeichnung des Ansagetextes beenden  Das Auflegen beendet die Fernabfrage

Anrufbeantworter

Bedienung an der Basis

Ihr Anrufbeantworter verfügt über eine gesprochene Bediener-

führung. Beachten Sie diese Anweisungen und Hinweise.

Anrufbeantworter ein−/ausschalten

 Anrufbeantworter ein−/ausschalten

Lautstärke einstellen

Sie können die Lautstärke in 5 Stufen einstellen.  oder  Lautstärke einstellen

Aufgezeichnete Nachrichten abhören / löschen

Nachrichten abhören

Die aufgezeichneten Nachrichten werden in der Reihenfolge wiedergegeben, in der sie eingegangen sind. Der Wochentag und die Uhrzeit werden vor dem Abspielen der jeweiligen Nachricht genannt.

 Nachrichten abhören  Wiedergabe stoppen  Nachricht wiederholen 2 x  Vorherige Nachricht  Nächste Nachricht

Eine Nachricht löschen

 Zu löschende Nachricht abhören  Während der Wiedergabe löschen

Alle Nachrichten löschen

Es werden alle bereits abgehörten Nachrichten gelöscht.

 Löschvorgang starten  Nachrichten löschen

Anrufbeantworterdisplay

Das Display des Anrufbeantworters zeigt den Status des Geräts an.

− − Anrufbeantworter ausgeschaltet

0−59 Anrufbeantworter eingeschaltet,

Anzahl gespeicherter Nachrichten

Wenn neue Nachrichten vorhanden sind, blinkt die Anzeige der

gespeicherten Nachrichten.

rA Erscheint, wenn ein Mobilteil

Einstellungen am Anrufbeantworter vornimmt.

rE Erscheint, wenn eine Nachricht

aufgezeichnet wird.

8 Nebenstellenanlagen / Zusatzdienste

R−Taste an Nebenstellenanlagen

Ist Ihr Telefon an einer Nebenstellenanlage angeschlossen, können Sie über die R−Taste Funktionen, wie z. B. Anrufe weiterleiten und automatischen Rückruf, nutzen. Lesen Sie bitte in der Bedienungsanleitung Ihrer Nebenstellenanlage, welche Flash−Zeit Sie zur Nutzung dieser Funktionen einstellen müssen. Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde. Die Flash−Zeit stellen Sie über das Menü ein. Auf Seite 19 finden Sie die Position im Menü.

Amtskennziffer

Bei Nebenstellenanlagen ist es erforderlich, eine bestimmte Nummer zu wählen, um ein Freizeichen für eine Amtsleitung zu bekommen. Diese Amtskennziffer können Sie speichern. Wenn Ihr Telefon diese Amtskennziffer vor einer eingegebenen Rufnummer erkennt, wird automatisch nach der Amtskennziffer eine Wahlpause eingefügt. Einstellen der Amtskenn- ziffer  Seite 19.

Wahlpause manuell eingeben

Sie können nach der Amtskennziffer manuell eine Wahlpause einfügen, um direkt weiterwählen zu können, ohne das Freizeichen abzuwarten.

2 Sek. ' Wahlpause einfügen Nach der Amtskennziffer erfolgt die Wahl der eigentlichen Rufnummer

nach einer bestimmten Zeit.

Die Wahlpause kann auch bei der Eingabe von Rufnummern im

Telefonbuch [Rufnummernspeicher] gespeichert werden.

R−Taste und Zusatzdienste

Ihr Telefon unterstützt Zusatzdienste Ihres Netzbetreibers, wie z. B. Makeln, Anklopfen und Konferenz. Über die R−Taste können Sie diese Zusatzdienste nutzen. Bitte fragen Sie Ihren Netzbetreiber, welche Flash−Zeit Sie zur Nutzung von Zusatzdiensten einstellen müssen. Zur Freischaltung von Zusatzdiensten wenden Sie sich bitte an Ihren Netzbetreiber. Die Flash−Zeit stellen Sie über das Menü ein. Auf Seite 19 finden Sie die Position im Menü.

Nebenstellenanlagen / Zusatzdienste

Rufnummernanzeige (CLIP1)

Die Rufnummernanzeige ist ein Zusatzdienst Ihres Netzbetrei-

bers. Fragen Sie Ihren Netzbetreiber nach weiteren Informationen.

Wenn diese Funktion an Ihrer Telefonleitung zur Verfügung steht, wird Ihnen bereits die Rufnummer des Anrufers angezeigt, wenn das Telefon klingelt. Hat der Anrufer das Übertragen seiner Rufnummer unterdrückt, wird eine entsprechende Meldung angezeigt. Die Rufnummer kann nicht angezeigt und somit auch nicht in der Anrufliste gespeichert werden.

Anrufbeantworter im Telefonnetz

Der Anrufbeantworter im Telefonnetz ist ein Zusatzdienst vieler Netzbetreiber. Wenn Ihr Netzbetreiber einen Anrufbeantworter im Telefonnetz für Sie bereitstellt, werden Sie mit einem Symbol über neue Nachrichten informiert (VMWI Ihr Netzbetreiber diesen Zusatzdienst anbietet. Bitte fragen Sie Ihren Netzbetreiber nach weiteren Informationen. Wenn Sie den Zusatzdienst aktiviert haben und neue Nachrichten auf Ihrem Anrufbeantworter im Telefonnetz vorhanden sind, können Sie manuell über das Menü die Visualisierung ausschalten, ohne die Nachricht abzuhören. Auf Seite 19 finden Sie die Position im Menü.

Msg Wait aus ,

CLIP: Calling Line Identification Presentation = Anzeige der Rufnum-

mer eines Anrufers.

VMWI: Visual Message Waiting Indication = Optische Anzeige neuer

Nachrichten.

). Über diese Funktion können Sie nur dann verfügen, wenn

Visualisierung ausschalten

Menüstruktur

9 Menüstruktur

Hauptmenü

In das Hauptmenü gelangen Sie durch Drücken der Softkey−Taste

. Wie Sie sich im Menü bewegen und Eingaben vornehmen, zeigt

Ihnen Seite 9.

SMS

SMS schreiben  Option Senden Nummer

Eingangsliste Ausgangsliste Vorlage Einstellungen SMS−Center SMS−Center1 − 4

Speichern Vorlage

SMS−Sendecent. SMS−Center1/2 SMS−Alarm Ein/Aus

eing.

Senden

Option Telefonbuch

Wahlwiederh. Anrufliste

Anrufbeantw.

Nachr.hören Nachr.löschen Anrufb.ein/aus Ein/Aus Ansagetexte Neue Ansage Mit Aufz./Ohne Aufz.

Ansage hören Mit Aufz./Ohne Aufz.

Einstellungen AB−Modus Mit Aufz./Ohne Aufz.

Verzögerung Spar−Modus

2 Rufe − 8 Rufe Aufnahmezeit 30s − 180s Mithören Ein/Aus

Fernabfrage Aus

Ein Alte PIN eing. 



Neue PIN eing. 

 Wiederhole PIN

Weitere Informationen zu SMS−Textnachrichten  Seite 23.

Es können bis zu 30 Nachrichten gespeichert werden.

Audio

Tonruf Extern Melodie 1 − 15

Intern Melodie 1 − 15 Tonruf−Lautst. Aus, 1 − 5 Ruhe Aus/Beep

Hinweistöne Tastenton Ein/Aus

Quittungston Ein/Aus Akku leer Ein/Aus Ausser Reichwe Ein/Aus

Einstellungen

MT−Einstellung Direktruf System PIN1Aus

Wähle Basis Basis 1 − 4 Display Kontrast 1 − 8

Mobilteil−Name 

Sprache Deutsch/English/

Italiano/Français Direktannahme Ein/Aus MT anmelden Basis 1 − 4 System PIN MT abmelden System PIN

 MT−Reset Ja/Nein

Der System−PIN ist werkseitig auf 0000" eingestellt.

Ein 

Menüstruktur



Basis einst. Tonruf Tonruf−Melodie Melodie 1 − 5

Tonruf−Lautst. Aus, 1 − 5

MT−Priorität 2Alle Mobilt.

MT auswählen Mobilteil 1 − 5 

 2/4/6/8

Wahlverfahren Tonwahl/Impulswahl Flash−Zeit 80ms − 800ms Msg Wait aus System PIN Alte PIN eing. Neue PIN eing. 

 Wiederhole PIN

Amtskennziffer  ECO Mode Ein/Aus

 System Reset 3PIN eingeben Ja/Nein

Hier können Sie einstellen, ob bei einem eingehenden Anruf alle angemeldeten Mobilteile klingeln sollen oder ob vorrangig zunächst nur ein bestimmtes Mobilteil klingeln soll.

Achtung: Alle vorhandenen Nachrichten, auch neue/nicht abgehörte

Nachrichten, werden bei einem System−Reset gelöscht!

Menüstruktur



Zeit / Alarm Datum/Zeit Zeitformat 12 Std/24 Std

Telefonbuch

 ggf. / gewünschten Eintrag auswählen

Option Neuer Eintrag Name  

 Allgemein

Datumsformat mm/tt oder tt/mm Zeit eingeben

Datum eingeben

Alarm Zeit eingeben

Alarm ein/aus Aus

Tonruf−Melodie Melodie 1 − 15

Nummer   Gruppenauswahl Keine

Einmal Täglich

Familie Geschäft Freunde Dienste VIP Andere

 Eintrag ändern Name

Nummer   Gruppenauswahl Keine

Ansehen Name 

Nummer 

Gruppenmelodie Kopieren Mobilteil 1, 2, .. Alle kopieren Mobilteil 1, 2, .. Lösche Eintrag Ja/Nein Alle löschen Ja/Nein Speicherbeleg. Gruppe ändern Gruppe wählen Gr.umbenennen

Schnellwahl Taste 2 − 9 Eintrag wählen

Wenn die Schnellwahltaste bereits belegt ist, wird der Eintrag

angezeigt.

 

Familie Geschäft Freunde Dienste VIP Andere Allgemein

Tonruf−Melodie

Sonderrufnummern

 ggf. / gewünschten Eintrag auswählen

Option Ansehen Name

Anrufliste

 ggf. / gewünschten Eintrag auswählen

Option Ansehen

Nummer

Lösche Eintrag Eintrag ändern Name  

Nummer 

Alle löschen Ja/Nein

Lösche Alle löschen Ja/Nein Nr.anrufen Option Telefonbuch

Wahlwiederh. Anrufliste

Nr.speichern siehe Neuer Eintrag Einstellungen Anrufart Alle Anrufe

Unbeantw.

Anrufl.−Alarm Ein/Aus

Menüstruktur

SMS

 siehe SMS Seite 18.

Wahlwiederholung

 ggf. / gewünschten Eintrag auswählen

Option Lösche Ja/Nein

Alle löschen Ja/Nein Nr.anrufen Option Telefonbuch

Wahlwiederh. Anrufliste

Nr.speichern siehe Neuer Eintrag

Besondere Funktionen

10 Besondere Funktionen

Wahlverfahren

Sie können Ihr Telefon sowohl an den analogen Vermittlungsstellen (Impuls−Wahlverfahren) als auch an den neuen digitalen Vermittlungsstellen (Ton−Wahlverfahren) betreiben. Das Wahlverfahren wird über das Menü eingestellt. Auf Seite 19 finden Sie die Position im Menü.

Temporäre Tonwahl

Können Sie Ihr Telefon nur mit dem Impuls−Wahlverfahren betreiben, brauchen Sie nicht auf die Vorteile des Ton−Wahlverfahrens (z. B.: Abfrage eines Anrufbeantworters im Telefonnetz) zu verzichten. Während einer bestehenden Verbindung können Sie vorübergehend zum Ton−Wahlverfahren wechseln.

2 Sek.  Während des Gesprächs drücken Nach Gesprächsende wird wieder automatisch auf das Impuls−Wahlver-

fahren zurückgeschaltet.

Alarm

Mit dieser Funktion können Sie sich zu einer bestimmten Zeit von Ihrem Mobilteil alarmieren lassen. Auf Seite 20 finden Sie die Position im Menü.

Direktruf

Mit dieser Funktion haben Sie die Möglichkeit, eine bestimmte Rufnummer zu speichern, die bei Betätigen einer beliebigen Taste (außer

automatisch angerufen wird. Auf Seite 19 finden Sie die Position im Menü.

Schnellwahl

Sie müssen Rufnummern als Schnellwahlnummer gespeichert haben. Auf Seite 20 finden Sie die Position im Menü.

2 Sek. ) bis - Gewünschte Schnellwahltaste drücken Die hinterlegte Rufnummer wird direkt gewählt.

Option

Telefonbucheinträge kopieren

Sie können Telefonbucheinträge von einem Mobilteil auf ein anderes kopieren.

Einzelnen Eintrag kopieren

 Telefonbuch öffnen / Gewünschten Eintrag auswählen

Option

/, OK Kopieren auswählen und bestätigen /,

Nein

Alle Einträge kopieren

 Telefonbuch öffnen

Option

/,

)

/,

Nein

Option aufrufen

Mobilteil auswählen und bestätigen

Am Empfänger−Mobilteil auswählen

Option aufrufen

Alle kopieren auswählen und

bestätigen

Mobilteil auswählen und bestätigen

Am Empfänger−Mobilteil auswählen

11 SMS

SMS−Voraussetzungen

Ihr Telefonanschluss muss über das Leistungsmerkmal CLIP1 verfügen. Vergewissern Sie sich bei Ihrem Netzbetreiber, dass dieses Leistungsmerkmal für Ihren Telefonanschluss freigeschaltet ist. Um den

−Dienst zu nutzen, muss dieser von Ihrem Netzbetreiber aktiviert

SMS

werden.

 Nicht von jeder Nebenstellenanlage können SMS versandt werden.

Wenn Sie von einer Nebenstellenanlage SMS versenden möch-

ten, speichern Sie vor den Service−Center−Nummern in Ihrem Mobilteil die Amtskennziffer Ihrer Nebenstellenanlage ein.

 Bei Call−by−Call−Verbindungen ist der SMS−Versand derzeit nicht

möglich.

 Das Senden von SMS−Nachrichten ist kostenpflichtig.  Nutzt der Empfänger im Festnetz keinen SMS−Dienst oder kann sein

Telefon generell keine SMS empfangen, wird die SMS automatisch als Sprachmeldung zugestellt.

 Die Kostenberechnung erfolgt über Ihren Netzbetreiber.

SMS−Service−Center

Die Verteilung von SMS−Nachrichten erfolgt über ein Service−Center. Wenn Sie SMS−Textnachrichten versenden möchten, müssen Sie eine Service−Center−Nummer in Ihr Mobilteil einprogrammieren  Seite 18. Bitte erfragen Sie beim Anbieter Ihrer Wahl die erforderliche Service−Center−Nummer und die Vorgehensweise zur Freischaltung des SMS−Dienstes.

Ihr Telefon ist zum Versenden von SMS−Textnachrichten vorbe-

reitet. Es sind bereits SMS−Center−Nummern in Ihrem Mobilteil einprogrammiert. Aktivieren Sie das gewünschte SMS−Center im SMS−Menü  Seite 18.

SMS−Center 1 SMS−Center 2 Swisscom: 0622100000 Cablecom: 0435375370

Text eingeben

Zur Eingabe von Text sind die Ziffern−Tasten mit Buchstaben beschriftet. Durch mehrmaliges Drücken der entsprechenden Taste können Buchstaben, Ziffern und Sonderzeichen eingegeben werden. Die Navigation, wie Sie eine SMS schreiben können, entnehmen Sie der Menüstruktur  Seite 18.

 Zwischen Groß− und Kleinschreibung

umschalten

Lösche

halten

Lösche

Letzte Stelle löschen Alles Löschen

SMS−Textvorlagen

Es stehen 5 vorprogrammierte Textvorlagen zur Verfügung  Seite 18.

SMS−Hinweissignal (Alarm)

Wenn Sie neue SMS−Textnachrichten empfangen haben, werden Sie mit einem Hinweissignal darauf aufmerksam gemacht. Das Signal wird über das Menü aktiviert oder deaktiviert. Auf Seite 18 finden Sie die Position im Menü.

SMS

CLIP: Calling Line Identification Presentation = Anzeige der Rufnum-

mer eines Anrufers.

SMS: Short Message Service = Dienst für das Versenden von Kurz-

nachrichten.

Erweitern des Telefonsystems

12 Erweitern des Telefonsystems

Über den international genormten GAP1 −Standard ist die Kompatibilität von Mobilteilen und Basisstationen unterschiedlicher Hersteller geregelt. So ist es möglich, SWITEL−Geräte und Geräte anderer Hersteller zusammen in ein Telefonsystem zu integrieren. Es ist jedoch möglich, dass einige Funktionen nicht zur Verfügung stehen.

Mehrere Mobilteile

Sie können insgesamt 5 Mobilteile an Ihre Basisstation anmelden.

Anmelden von Mobilteilen

Bevor Sie ein Mobilteil anmelden, müssen Sie die Basisstation in den Registriermodus setzen.

halten  bis  blinkt Registriermodus gestartet Melden Sie nun das Mobilteil an  Seite 19. Benutzen Sie zur Anmel-

dung den aktuell eingestellten PIN−Code  Seite 19. Nach dem Anmelden wird dem Mobilteil eine interne Rufnummer gege-

ben. Diese interne Rufnummer wird im Display angezeigt.

Um Mobilteile anderer Hersteller anzumelden, lesen Sie bitte de-

ren Bedienungsanleitungen.

Abmelden von Mobilteilen

Jedes Mobilteil kann sich selbst oder andere an dieser Basissta-

tion angemeldete Mobilteile abmelden. Im Display des abgemeldeten Mobilteils erscheint dann die Meldung MT anmelden!.

Mobilteile werden über das Menü abgemeldet. Auf Seite 19 finden Sie die Position im Menü.

Mehrere Basisstationen

Sie können die Reichweite Ihres Mobilteils vergrößern, wenn Sie es an mehrere Basisstationen anmelden. Es kann gleichzeitig an 4 verschiedenen Basisstationen angemeldet sein. Jede Basisstation benötigt eine eigene Telefonsteckdose. Es können Anschlüsse mit derselben und auch mit unterschiedlichen Rufnummern sein. Auswahl der Basis  Seite 19.

Laufende Gespräche können nicht von einer zur anderen Basis-

station übertragen werden.

Bei Bedarf können Sie die Reichweite des Telefonsystems erhö-

hen, indem Sie den ECO−Mode ausschalten  Seite 19 (ECO Mode → Aus).

GAP: Generic Access Profile = Standard für das Zusammenwirken

von Mobilteilen und Basisstationen unterschiedlicher Hersteller.

13 Falls es Probleme gibt

Service−Hotline

Haben Sie Probleme mit Ihrem Telefon, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service−Hotline unter Tel. 0900 00 1675 innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.00/min) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Fragen und Antworten

Fragen Antworten

Keine Verbindung zur Basisstation möglich

Kein Telefongespräch möglich

Verbindung abgehackt, fällt aus

− Prüfen Sie, ob Sie sich mit dem richtigen PIN−Code an der Basisstation angemeldet haben  Seite 19.

− Das Telefon ist nicht korrekt angeschlossen oder gestört. Verwenden Sie nur das mitgelieferte Telefonanschlusskabel.

− Testen Sie mit einem anderen Telefon, ob Ihr Telefonanschluss in Ordnung ist.

− Das Netzteil ist nicht eingesteckt oder es liegt ein totaler Stromausfall vor.

− Das aufladbare Akkupack ist leer oder defekt.

− Sie haben sich zu weit von der Basisstation entfernt.

− Wahlverfahren falsch eingestellt  Seite 19.

− Sie haben sich zu weit von der Basisstation entfernt.

− Falscher Aufstellungsort der Basisstation.

Falls es Probleme gibt

Das System reagiert nicht mehr

Das Akkupack ist in kürzester Zeit leer

Die Rufnummernanzeige

(CLIP

) funktioniert nicht

Der Anrufbeantworter nimmt keine Nachrichten auf

Sie können keine Fernabfrage durchführen

CLIP: Calling Line Identification Presentation = Anzeige der Rufnum-

mer eines Anrufers.

− Setzen Sie alle Funktionen in den Werkszustand zurück  Seite 19.

− Ziehen Sie kurzzeitig das Netzteil aus der Steckdose.

− Das Akkupack ist leer oder defekt.

− Stellen Sie das Mobilteil richtig auf die Basisstation. Reinigen Sie die Kontaktflächen am Mobilteil und an der Basisstation mit einem weichen trockenen Tuch.

− Stellen Sie das Mobilteil für 20 Stunden in die Basisstation.

− Die Rufnummernanzeige ist ein Zusatzdienst Ihres Netzbetreibers. Bitte fragen Sie Ihren Netzbetreiber nach weiteren Informationen.

− Der Anrufer hat das Übertragen seiner Rufnummer unterdrückt.

− Stellen Sie sicher, dass der Anrufbeantworter korrekt angeschlossen und eingeschaltet ist.

− Prüfen Sie, ob der Speicher des Anrufbeantworters voll ist. Löschen Sie ggf. Nachrichten aus dem Speicher  Seite 18.

− Prüfen Sie, ob Sie den richtigen Sicherheitscode für die Fernabfrage benutzen  Seite 18.

− Das Telefon, das Sie für die Fernabfrage nutzen, muss auf Ton−Wahlverfahren eingestellt sein.

Technische Eigenschaften

14 Technische Eigenschaften

Technische Daten

Merkmal Wert

Standard DECT1−GAP Stromversorgung (Basisstation) Eingang: 220/230 V, 50 Hz

Stromversorgung (Ladestation) Eingang: 220/230 V, 50 Hz

Reichweite Außen: ca. 300 m

Bereitschaft Bis zu 100 h Max. Gesprächsdauer Bis zu 10 h Aufladbares Akkupack NiMH 2.4 V 600mAh Wahlverfahren Tonwahl (DTMF)

Zulässige Umgebungstemperatur 10 °C bis 30 °C Zulässige relative Luftfeuchtigkeit 20 % bis 75 % Flash−Funktion 80, 100, 120, 180, 250, 300, 600

Ausgang: 6 V, 600 mA

Ausgang: 6 V, 300 mA

Innen: ca. 50 m

Impulswahl (IWV)

oder 800 ms

Werkseinstellungen

Mobilteil

Die Werkseinstellungen werden über das Menü wiederhergestellt. Auf Seite 19 finden Sie die Position im Menü.

Tonruf−Lautst. 5 Tastenton Ein Interne Melodie 1 Lautsprecherlautstärke 3 Externe Melodie 2 Wahlwiederh. Leer Akku leer Ein Hörerlautstärke 3 Ausser Reichwe Ein Sprache Deutsch

Basisstation

Die Werkseinstellungen werden über das Menü wiederhergestellt. Auf Seite 19 finden Sie die Position im Menü.

Achtung: Alle vorhandenen Nachrichten, auch neue/nicht ab-

gehörte Nachrichten, werden bei einem System Reset gelöscht!

System PIN 0000 Flash−Zeit 100 ms Wahlverfahren Tonwahl Tonruf−Melodie 1 Amtskennziffer Leer Tonruf−Lautst. 3 Anrufliste Leer ECO Mode Ein

DECT: Digital Enhanced Cordless Telecommunication = Standard für

kabellose Telefone.

GAP: Generic Access Profile = Standard für das Zusammenwirken

von Mobilteilen und Basisstationen unterschiedlicher Hersteller.

Anrufbeantworter

Anrufbeantw. Ein Aufnahmezeit 60 s Ansagetexte Mit Aufz. Mithören Ein Verzögerung Spar−Modus Fernabfrage Ein

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU−Richtlinie: 1999/5/EG Richtlinie über Funkanlagen und Telekommunikati-

onsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE−Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com

Technische Eigenschaften

Pflegehinweise / Garantie

15 Pflegehinweise / Garantie

Pflegehinweise

 Reinigen Sie die Gehäuseoberflächen mit einem weichen und

fusselfreien Tuch.

 Verwenden Sie keine Reinigungs− oder Lösungsmittel.

Garantie

SWITEL − Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Nebenstellenanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material− oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL − Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

16 Stichwortverzeichnis

Abhören, 16 Abmelden, 24 Abnehmen, 10 Akkuladezustand, 6 Akkupack einlegen, 6 Alarm, 22 Amtskennziffer, 17 Ändern, 12 Anmelden, 24 Anrufannahme, 6, 10 Anrufbeantworter, 13 Anrufbeantworter im Telefonnetz, 17 Anrufen, 10 Anrufliste, 12 Anrufübernahme, 13 Ansagemodus, 13 Ansagen, 13 Aufladen, 6 Auflegen, 10 Aufzeichnen, 13 Ausschalten, 10, 13, 16

Basisstation, 5, 7, 24 Bedienelemente, 7 Bedienung, 8 Bedienung am Mobilteil, 13 Bedienung an der Basis, 16 Bereitschaftsmodus, 9

CLIP, 17

Datum, 6 Direktannahme, 6 Direktruf, 22 Display, 8, 16 Displaysprache, 6 Displaysymbole, 8

ECO−Mode, 6 Einschalten, 10, 13, 16 Einstellungsmenü, 13 Energiesparmodus, 9 Erstellen, 9, 12 Erweiterung, 24

Fehlerbehebung, 25 Fernabfrage, 15 Ferneinschalten, 15 Fragen und Antworten, 25 Freisprechen, 11 Funktionen, 22

Garantie, 28 Gebührensparer, 13 Gespräch beenden, 10 Gesprächsdauer, 11 Gesprächsweiterleitung, 10 Gruppenauswahl, 12 Gruppennamen, 12

Hauptmenü, 18 Hinweissignal, 23 Hörerlautstärke, 11

Impuls−Wahlverfahren, 22 Inbetriebnahme, 5 Info, 21 Interngespräche, 10

Konferenzgespräche, 11 Konformitätserklärung, 27

Ladestation, 5 Lautstärke, 16 Löschen, 12, 13, 14, 16

Makeln, 11 Maximale Aufnahmezeit, 13 Melodie, 12 Menüstruktur, 18 Mikrofonstummschaltung, 11 Mithören, 13 Mobilteil, 7, 24

Nachrichten, 16 Nachrichten abhören, 14 Nachrichten löschen, 16 Nachrichtenmenü, 14 Namenseingabe, 12 Navigationstasten, 9 Nebenstellenanlagen, 17

Paging, 11 Pflegehinweise, 28 PIN−Code, 15 Probleme, 25

Stichwortverzeichnis

R−Taste, 17 Rückruf, 10 Rücksprache, 11 Rufnummernanzeige, 12, 17

Schnellwahl, 12, 22 Schreibweisen, 8 Service−Center, 23 Service−Hotline, 25 Sicherheitshinweise, 4 SMS, 23 SMS−Textvorlagen, 23 Sonderrufnummern, 12 Speichern, 9, 12 Sprache, 13 Strahlungsreduzierung, 6 Stummschaltung, 11 Suchen, 11 Symbole, 8

Tastenfunktionen, 14, 15 Tastensperre, 11 Technische Daten, 26 Telefonbuch, 10, 12, 20, 21 Telefonbucheinträge, 9, 12 Telefonbucheinträge kopieren, 22 Telefonieren, 10 Temporäre Tonwahl, 22 Texteingabe, 12, 23 Ton−Wahlverfahren, 22 Tonrufmelodie, 11

Uhrzeit, 6, 13

Stichwortverzeichnis

Verpackungsinhalt, 5 Verzögerung, 13 VMWI, 17

Wählen, 10 Wahlpause automatisch, 17 Wahlpause manuell eingeben, 17 Wahlverfahren, 22 Wahlwiederholung, 10, 21 Weiterleitung, 10 Werkseinstellungen, 26 Wochentag, 6, 13

Zusatzdienste, 17

1 Consignes de sécurité 32. . . . . . . . . . . . .

2 Mettre votre téléphone en service 33. . . . .

3 Éléments de manipulation 35. . . . . . . . . .

4 Introduction 36. . . . . . . . . . . . . . . . . . . .

5 Téléphoner 39. . . . . . . . . . . . . . . . . . . . .

6 Répertoire/Liste d’appels 41. . . . . . . . . . .

7 Répondeur 42. . . . . . . . . . . . . . . . . . . . .

8 Installations à postes supplémentaires /

services confort 46. . . . . . . . . . . . . . . .

9 Structure du menu 47. . . . . . . . . . . . . . . .

10 Fonctions particulières 51. . . . . . . . . . . . .

11 SMS 52. . . . . . . . . . . . . . . . . . . . . . . . .

12 Élargissement du système téléphonique 53

13 En cas de problèmes 54. . . . . . . . . . . . . .

14 Caractéristiques techniques 55. . . . . . . . .

15 Remarques d’entretien / Garantie 57. . . . .

16 Index 58. . . . . . . . . . . . . . . . . . . . . . . . .

Table des matières

Consignes de sécurité

1 Consignes de sécurité

Lisez très attentivement ce mode d’emploi.

Utilisation conforme aux prescriptions

Ce téléphone convient pour téléphoner à l’intérieur d’un réseau téléphonique. Tout autre utilisation est considérée comme non conforme à l’usage. Des modifications ou changements effectués d’un propre gré ne sont pas autorisés. N’ouvrez en aucun cas l’appareil et n’effectuez aucun essai de réparation vous−même.

Lieu d’installation

Évitez toute nuisance par la fumée, la poussière, les vibrations, les produits chimiques, l’humidité, la grande chaleur ou l’ensoleillement direct.

Ne vous servez pas du combiné dans des endroits exposés aux explosions.

Bloc secteur

Attention : N’utilisez que le bloc secteur fourni avec l’appareil,

d’autres pouvant endommager votre téléphone. Vous ne devez pas bloquer l’accès au bloc secteur par des meubles ou d’autres objets.

Pack de piles rechargeables

Attention : Ne jetez pas les piles rechargeables dans le feu. N’u-

tilisez que des piles rechargeables du même type ! Veillez à une polarisation correcte ! Risque d’explosion lors de leur chargement si la polarisation est incorrecte.

Panne de courant

En cas de panne de courant, vous ne pouvez pas téléphoner avec le téléphone. Tenez à votre disposition, pour parer à de telles situations, un téléphone filaire fonctionnant sans alimentation externe en courant.

Appareils médicaux

Attention : N’utilisez pas ce téléphone à proximité d’appareils

médicaux. Leur influence ne peut pas être entièrement exclue.

Les téléphones DECT1 peuvent causer un bourdonnement désagréable dans les prothèses auditives.

Élimination

Si vous ne voulez plus vous servir de votre appareil, veuillez l’apporter au centre de collecte de l’organisme d’élimination des déchets de votre commune (par ex. centre de recyclage). L’icône ci− contre signifie que vous ne devez en aucun cas jeter votre appareil dans les ordures ménagères ! D’après la loi relative aux appareils électriques et électroniques, les propriétaires d’appareils usagés sont tenus de mettre tous les appareils électriques

et électroniques usagés dans un collecteur séparé. Éliminez les piles rechargeables auprès

d’un revendeur de piles ainsi que dans des centres de collecte compétents qui tiennent à votre disposition les collecteurs appropriés correspondants.

Éliminez les fournitures d’emballage conformément au règlement local.

DECT : Digital Enhanced Cordless Telecommunication = Standard

pour les téléphones sans fil.

2 Mettre votre téléphone en service

Remarques concernant la sécurité

Attention : Avant de mettre votre appareil en service, lisez

impérativement les consignes de sécurité mentionnées au chapitre 1.

Contrôler le contenu de l’emballage

Les éléments suivants font partie de la livraison :

Contenu

Base (répondeur) avec bloc d’alimentation

Chargeur avec bloc d’alimentation − 1 2 3 Combiné 1 2 3 4 Câble de raccordement téléphoni-

que Pack de piles rechargeables 1 2 3 4 Mode d’emploi 1 1 1 1

8171 81721817318174

1 1 1 1

Modèle DFT 817x

Raccorder la base

Attention : Posez la base à une distance minimum d’1 m par rap-

Raccordez la base comme représenté sur le croquis. Pour des raisons de sécurité, n’utilisez que le bloc d’alimentation fourni avec l’appareil ainsi que le câble de raccordement téléphonique ci−joint.

Prise de raccordement téléphonique

Prise réseau

Attention : Utilisez pour la base avec répondeur le bloc d’ali-

Raccorder le chargeur

Raccordez le chargeur comme représenté sur le croquis. Pour des raisons de sécurité, n’utilisez que le bloc d’alimentation fourni avec l’appareil.

Mettre votre téléphone en service

port à d’autres appareils électroniques, une distance inférieure pouvant provoquer des interactions.

mentation référence VD060060I dont les données de sortie sont : 6 V, 600 mA.

Prise réseau

À l’adresse www.switel.com, vous apprendrez si ce kit téléphonique

est déjà disponible à la vente.

Attention : Utilisez pour le chargeur le bloc d’alimentation

référence SY−06030−GS dont les données de sortie sont : 6 V, 300 mA.

N’est valable que pour les kits téléphoniques avec au moins deux combinés  Contrôler le contenu de l’emballage" à la page 33.

Mettre votre téléphone en service

Mettre en place le pack de piles rechargeables

Ouvrez le compartiment à piles. Enfoncez la fiche du pack de piles rechargeables dans la prise située dans le compartiment à piles. Insérez le pack de piles rechargeables dans le compartiment à piles. N’utilisez que le pack de piles rechargeables fourni avec l’appareil. Veillez à ne pas coincer le câble. Fermez le compartiment à piles.

Recharger le pack de piles rechargeables

Pour la première mise en service, posez le combiné sur la

base / le chargeur pour une durée d’au moins 20 heures.

Le combiné chauffe lors du chargement. C’est normal et ce n’est pas dangereux. Ne chargez pas le combiné avec des chargeurs d’un autre fabricant. Le niveau actuel de chargement des piles s’affiche à l’écran:

Plein Moyen Faible Vide

Réglage de la date et de l’heure

Vous réglez la date et l’heure via le menu. La page 49 vous donnera la position dans le menu.

Paramétrer la langue de l’écran

La langue de l’écran existe en allemand, anglais, italien et français. Vous pouvez paramétrer la langue via le menu. La page 48 vous donnera la position dans le menu.

Prise d’appel automatique / Réponse autom.

Si vous avez activé la fonction, l’appel sera automatiquement réceptionné quand vous prendrez le combiné de la base. La prise d’appel automatique s’active ou se désactive via le menu. La page 48 vous donnera la position dans le menu.

Installations à postes supplémentaires

La page 46 vous donnera de plus amples informations au cas où vous désireriez raccorder votre téléphone à une installation à postes supplémentaires.

Paramétrer la date et l’heure du répondeur

La date et l’heure de votre répondeur sont automatiquement reprises par le combiné.

Réduction du rayonnement (mode ÉCO)

Réglage usine = Mode ECO → Activer

En comparaison avec les téléphones sans fil DECT standard, le rayonnement est considérablement réduit, aussi bien en mode de communication qu’en mode veille, quand le mode ECO est activé.

En cas de besoin, vous pouvez augmenter la portée du système

téléphonique en désactivant le mode ECO  page 48 (Mode ECO → Désactiver).

3 Éléments de manipulation

Dans ce mode d’emploi, les touches de votre téléphone seront représentées par la suite par des icônes encadrées standardisées. C’est pourquoi il peut y avoir de légères différences entre les icônes des touches de votre téléphone et celles utilisées ici.

Combiné

1 Haut−parleur 2 Écran 3 Touche de menu Info"  4 Touche softkey droite 5 Vers le haut  /

Répétition automatique des

derniers numéros  6 Touche R (Flash)  7 Vers la droite /

Menu  8 Raccrocher,

mode veille  9 Pavé numérique 10 Touche # / Verrouillage du

clavier  11 Microphone 12 Touche * /

Désactiver la sonnerie d’appel /

Numérotation temporaire par tonalité  13 Touche de communication  14 Vers le bas  / Liste d’appels  15 Vers la gauche /

Répertoire  16 Mode mains−libres  17 Touche softkey gauche 18 Haut−parleur sur la face arrière

16 15

14 13

3 4 5

6 7

Éléments de manipulation

Base (répondeur)

1 Haut−parleur 2 Écran 3 Chercher le combiné

(Paging) 

4 Volume sonore +  5 Reproduction de

messages  6 Message suivant  7 Stop  8 Volume sonore −  9 Message précédent  10 Répondeur

marche / arrêt  11 Effacer  12 Contacts de chargement 13 Diode électroluminescente : SMS 14 Diode électroluminescente : affichage de communications  15 Diode électroluminescente : puissance 

13 14 15

2 3

4 5

6 7

89101112

Introduction

4 Introduction

Dans ce chapitre, vous trouverez des informations de base vous expliquant comment vous servir du mode d’emploi et du téléphone.

Mode de représentation dans le mode d’emploi

Visualisation Description

 Visualisation des touches  Appuyer brièvement sur la touche représentée

2 sec.  Appuyer 2 secondes sur la touche représentée Maintenir  Maintenir appuyée la touche représentée Relâcher  Relâcher la touche représentée

 Saisir des chiffres ou des lettres  Le combiné sonne ! La base sonne

" Prendre le combiné de la base # Poser le combiné sur la base

Retour

Int

Icônes et textes à l’écran du combiné

Visualisation des textes de l’écran

Visualisation des icônes de l’écran

Appuyer sur la touche softkey  page 35

Constant : vous passez une communication. Clignotant : un appel vous parvient  page 39.

De nouveaux appels se trouvent dans la liste d’appels  page 50.

Le répondeur est branché.

De nouveaux messages se trouvent sur le répondeur.

La sonnerie d’appel est débranchée  page 40.

Le mode mains−libres est activé  page 40.

Le verrouillage du clavier est activé  page 40.

Constant : vous avez un nouveau SMS1  page 52. Clignotant : la mémoire SMS est pleine.

Le microphone est mis sur silencieux  page 40.

Constant : la liaison avec la base est bonne. Clignotant : la liaison avec la base s’interrompt. Rapprochez−vous de la base.

Icône Description

Constant : affichage de la capacité des piles. Segments défilants : le pack de piles rechargeables se recharge  page 34.

Constant : la fonction d’alarme est activée. Clignotant : alarme.

hh:mm jj/mm Affichage de l’heure et de la date  page 49.

SMS : Short Message Service = Service pour l’envoi de messages

courts.

Mode veille

Toutes les descriptions dans ce mode d’emploi partent du principe que le combiné se trouve en mode veille. Vous parviendrez au mode veille en appuyant sur la touche .

Mode économie d’énergie

Au bout d’un certain temps en mode veille, le combiné passe en mode économie d’énergie. L’écran n’est maintenant plus éclairé. Appuyez sur une touche quelconque pour activer le mode veille.

Touches de navigation

Les touches softkey (4) et (17) sont occupées par des fonctions différentes dans les divers menus. Dans ce mode d’emploi, elles sont toujours dénommées selon les textes inscrits ci−dessus à l’écran.

15 14

Tou-

En mode veille

che

4 − Ouvrir le menu principal − Ouvrir le menu affiché

− Ouvrir la liste de répétition automatique des derniers

numéros

7 − Ouvrir le menu SMS

14 − Ouvrir la liste d’appels

4 5

Dans le menu

− Feuilleter dans les menus

− Modifier les paramétrages

− Ouvrir le menu affiché

− Modifier les paramétrages

− Feuilleter dans les menus

− Modifier les paramétrages

15 − Ouvrir le répertoire

17 − Téléphoner en interne

Navigation dans le menu

Vous pouvez accéder à toutes les fonctions via différents menus. Vous trouverez comment parvenir à la fonction désirée dans la structure de menu  page 47.

 ou  Sélectionner le sous−menu désiré

 ou  Sélectionner la fonction désirée

 ou  Sélectionner le paramétrage désiré  Saisir des chiffres ou des lettres via le

OK Retour

 Annuler les opérations de

Chaque opération est automatiquement interrompue si vous

n’effectuez pas de saisie dans les 30 secondes.

− Reculer d’une position

− Modifier les paramétrages

− Annuler les opérations de programmation et de sauvegarde

− Reculer d’une position

Ouvrir le menu principal

Ouvrir le sous−menu

Ouvrir la fonction

pavé numérique. Confirmer les entrées

Reculer d’une position

programmation / de sauvegarde, mode veille

Introduction

Créer des enregistrements dans le répertoire − exemple

L’exemple Créer des enregistrements dans le répertoire vous explique comment naviguer dans les menus et saisir des données. Pour tous les réglages, procédez comme dans cet exemple.

 Ouvrir le répertoire

Option S’il n’existe pas encore d’enregistrement dans le répertoire,

l’étape Option" sera automatiquement sautée.

 ou , ,  Saisir le nom et continuer ,  Saisir le numéro d’appel et continuer

 ou ,

Appuyer

Sélectionner la fonction et confirmer

Sélectionner le groupe et confirmer

5 Téléphoner

Prendre un appel

, " ou  Prendre l’appel

Terminer la communication

 ou # Terminer la communication

Allumer et éteindre le combiné

Afin de ménager les piles rechargeables, vous pouvez éteindre le combiné. 2 sec. , 4 sec.  Allumer le combiné

Oui

Désactiver le combiné

Appeler

 Saisir le numéro d’appel (max.

Suppr.

 Composer le numéro

Vous pouvez appuyer d’abord sur la touche de communication

/ touche mains−libres  et obtenir ainsi la tonalité. Les chiffres saisis de votre numéro d’appel seront immédiatement composés. Une correction individuelle de chiffres du numéro d’appel n’est pas possible quand la communication est établie de cette manière.

24 chiffres) Effacer le dernier chiffre en cas de

saisie erronée

Répétition automatique des derniers numéros

Votre téléphone enregistre les 20 derniers numéros composés dans une liste de répétition automatique des derniers numéros. Vous trouverez de plus amples informations  page 50.

 Ouvrir la liste de répétition

 ou ,  Sélectionner l’enregistrement et établir

automatique des derniers numéros

la communication

Rappeler des appels entrés

Votre téléphone enregistre 30 appels dans une liste d’appels  page 50.

 Ouvrir la liste d’appels  ou ,  Sélectionner l’enregistrement et établir

la communication

Composer des numéros d’appel à partir du répertoire

Il faut que vous ayez déjà enregistré des numéros d’appel dans le répertoire  page 38 et 49

 Ouvrir le répertoire  ou ,  Sélectionner l’enregistrement et établir

Téléphoner en interne

la communication

Téléphoner en interne

Vous devez avoir déclaré deux ou plusieurs combinés (MT1, MT2, ...) sur votre base pour pouvoir téléphoner gratuitement en interne.

Int

MT1 :  ou ,

MT2 :  Prendre une communication interne

MT1 / MT2 :  Terminer une communication interne

Composer le numéro interne du combiné désiré

sur un autre combiné

Transférer des communications externes en interne

Int

MT1 :  ou ,

MT2 :  Prendre une communication interne

MT1 :  Transférer une communication

 Contrôler le contenu de l’emballage" à la page 33.

Téléphoner en interne n’est possible qu’avec au moins deux combinés

Composer un numéro interne pendant la communication externe.

sur un autre combiné

Téléphoner

Intercommunication / Va−et−vient

Pendant une communication externe, vous pouvez sélectionner un autre combiné pour intercommuniquer. Le correspondant externe sera maintenu en ligne pendant que vous parlez avec le correspondant interne. Vous pouvez répéter cette opération autant de fois que vous le désirez.

Int

Va.V.

Int

Conf

Sing.

Dir.

MT1 :  ou ,

MT2 :  Prendre une communication interne

MT1 :

Mener des conférences téléphoniques

Une communication externe peut être transformée en conférence téléphonique avec un autre correspondant interne.

MT1 :  ou ,

MT2 :  Prendre une communication interne

MT1 :

MT1 / MT2 :  Terminer la conférence

Régler le volume sonore de l’écouteur

Vous pouvez adapter le volume sonore sur 5 sensibilités pendant une communication.

 ou  Sélectionner le volume sonore désiré

Affichage de la durée de la communication

Pendant une communication, sa durée s’affiche en heures, minutes et secondes.

Composer un numéro interne pendant la communication externe.

sur un autre combiné Changer de correspondant

Composer un numéro interne pendant la communication externe.

sur un autre combiné Commencer la conférence

Continuer uniquement la communication interne

Mode mains−libres

Utilisez cette fonction pour entendre le correspondant par l’intermédiaire du haut−parleur.

 Activer le mode mains−libres  Désactiver le mode mains−libres

Mettre le microphone du combiné sur silencieux

Vous pouvez activer et désactiver le microphone du combiné pendant une communication téléphonique.

 Désactiver le microphone (le mettre

 Activer le microphone

Verrouillage du clavier

Le verrouillage empêche que vous n’appuyiez sur des touches par inadvertance.

2 sec.  Activer le verrouillage du clavier

Lorsque le verrouillage du clavier est activé, vous pouvez

2 sec.  Désactiver le verrouillage du clavier

Mélodie de sonnerie d’appel du combiné

Vous pouvez désactiver la mélodie de la sonnerie d’appel du combiné. 2 sec.  Désactiver la mélodie de la sonnerie

Les communications entrantes sont maintenant signalées par la

2 sec.  Activer la mélodie de la sonnerie

sur silencieux)

comme d’habitude réceptionner des appels entrants. Les numéros d’appel d’urgence peuvent être composés même quand le verrouillage du clavier est activé.

d’appel

base et non plus par le combiné.

d’appel

Comment chercher le combiné (Paging)

Si vous avez égaré votre combiné, vous pouvez le retrouver facilement grâce à un son de recherche.

 {«} Lancer le son de recherche  ou  Terminer le son de recherche

6 Répertoire/Liste d’appels Répertoire

Vous pouvez enregistrer 200 numéros d’appel et le nom y afférant dans votre répertoire.

Les noms peuvent avoir au maximum 15 positions, les numéros d’appel 24 chiffres.

 Saisissez toujours les numéros d’appel avec l’indicatif afin que le

téléphone puisse aussi attribuer les communications locales entrantes à un enregistrement du répertoire.

 Si la capacité de mémoire est épuisée, l’écran affiche le message

Mémoire pleine" lors de la prochaine sauvegarde. Afin de créer à nouveau de la place, vous devez d’abord effacer un autre enregistrement.

 Les enregistrements du répertoire sont rangés par ordre

alphabétique. Pour accéder directement à l’enregistrement désiré, appuyez sur l’initiale correspondante.

Saisir le nom

Des lettres sont gravées sur les touches numériques. En appuyant plusieurs fois sur la touche adéquate, vous pouvez saisir des lettres, des chiffres et des symboles.

Pour saisir deux fois la même lettre, appuyez sur la lettre corres-

pondante. Attendez que le curseur soit passé derrière la lettre. Puis tapez la lettre une nouvelle fois.

Vous trouverez comment

− créer des enregistrements du répertoire

− modifier des enregistrements du répertoire

− effacer des enregistrements du répertoire et

− occuper les touches de sélection rapide, dans la structure de menu Répertoire"  page 49.

Répertoire/Liste d’appels

Sélection de groupes

Vous pouvez attribuer des groupes aux enregistrements de votre répertoire possèdant des propriétés que vous avez paramétrées.

Vous trouverez comment

− attribuer des groupes à vos enregistrements,

− modifier le nom des groupes et

− attribuer des mélodies, dans la structure de menu Répertoire"  page 49.

Liste d’appels

30 numéros d’appel en tout peuvent être sauvegardés dans une liste d’appels.

L’affichage du numéro d’appel (CLIP1) est un service optionnel

de votre opérateur. Votre téléphone affiche à l’écran les numéros d’appel si votre opérateur offre ce service. Veuillez lui demander de plus amples informations.

Vous trouverez comment

− faire afficher les numéros d’appel issus de la liste d’appels,

− sauvegarder dans le répertoire des numéros d’appel issus de la liste d’appels et

− effacer des numéros d’appel de la liste d’appels,

dans la structure de menu Liste d’appels"  page 50.

Numéros d’appel spéciaux

Dix numéros d’appel importants pour vous peuvent être sauvegardés. Les enregistrement sont automatiquement disponibles pour tous les combinés.

Vous trouverez comment

− vous faire afficher les enregistrements,

− modifier les enregistrement et

− effacer les enregistrements,

dans la structure de menu Numéros d’appel spéciaux"  page 50.

CLIP : Calling Line Identification Presentation = Affichage du numéro

d’appel d’un correspondant.

Répondeur

7 Répondeur

Manipulations sur le combiné

Votre répondeur dispose d’un guide parlé de l’utilisateur. Tenez

compte de ces instructions et indications.

Ouvrir le menu de réglage

Vous effectuez les paramètrages du répondeur via votre combiné  page 47.

Activer / désactiver le répondeur

Vous branchez/débranchez le répondeur via le combiné  page 47.

Réglage de la langue

La réponse vocale du répondeur est in anglais et n’est pas modifiable.

Régler la date et l’heure

Lors de la reproduction des messages, le jour de la semaine et l’heure d’entrée de chaque message se feront entendre. Paramétrage de la date et de l’heure  page 49.

Durée d’enregistrement maximale

Le répondeur enregistre jusqu’à 59 messages. La durée d’enregistrement maximum est de 15 minutes. La longueur d’enregistrement des messages est réglable  page 47. Si la capacité de la mémoire est épuisée et que celle−ci ne peut plus sauvegarder de nouveaux messages, plus aucun appel ne sera enregistré.

Report de la prise d’appel

Vous pouvez sélectionner de 2 à 8 sonneries d’appel. De plus, vous pouvez utiliser le paramétrage Fonction éco pour la consultation préalable à distance gratuite. Cette consultation préalable à distance vous permet de constater gratuitement si de nouveaux messages se trouvent sur votre répondeur.

 Si vous avez de nouveaux messages, votre appel sera pris au plus

tard après la 2ème sonnerie.

 Si vous n’en avez pas, votre appel ne sera pris qu’après la 4ème

sonnerie. Raccrochez avant la 4ème sonnerie. Vous ne paierez ainsi aucune taxe.

Vous trouverez d’autres informations via la consultation à distance  page 44.

Écoute amplifiée de messages entrants

Vous pouvez, par l’écoute amplifiée, entendre les appels entrants sans pour autant répondre à l’appel.

Oui

Fin

Activer l’écoute amplifiée Désactiver l’écoute amplifiée

Intercepter un appel

Si le répondeur a déjà répondu à un appel, vous pouvez intercepter celui−ci. L’enregistrement du message est, dans ce cas, interrompu.

 Intercepter un appel

Sélectionner le mode des annonces

Votre répondeur met à votre disposition deux textes d’annonce prédéfinis. Après le texte d’annonce Rép.−Enreg., vous pouvez laisser un message. Dans le cas du texte d’annonce Rép. Seul, il s’agit d’une simple annonce après laquelle vous ne pouvez pas laisser de message. Vous pouvez remplacer les deux textes d’annonce par vos propres textes. Si la mémoire du répondeur est pleine, c’est le texte d’annonce Rép. Seul qui se fera automatiquement entendre. Vous trouverez de plus amples informations  page 47.

Enregistrer / Effacer des annonces

Enregistrer des annonces

Avant d’enregistrer une annonce, sélectionner le mode d’annonce (Rép.− Enreg./Rép. Seul) pour lequel vous désirez enregistrer une annonce personnelle. La durée de l’annonce personnelle ne doit pas dépasser 60 secondes.

Effacer l’annonce personnelle et retourner à l’annonce standard

Si vous effacez votre annonce personnelle, l’annonce standard prédéfinie sera à nouveau activée. Vous trouverez de plus amples informations  page 47.

Ouvrir le menu de messages

 ou ,

Répondeur

 ou ,

Écouter mess.

Fonctions des touches du menu de messages

Le tableau suivant vous donne une vue d’ensemble des fonctions individuelles de chaque touche dans le menu de messages.

Touche Fonctions

 Reproduction via le haut−parleur  ou  Régler le volume sonore

Pause

$ Faire répéter un message 2 x $ Écouter le message précédent

% ou & Écouter le message suivant  Quitter le menu de messages et

Effac.

Ouvrir le menu principal

Sélectionner le sous−menu et confirmer

Sélectionner le menu de messages et confirmer

Interrompre / poursuivre la reproduction de messages

Effacer le message pendant l’écoute

retourner en mode veille

Écouter les messages enregistrés

Les messages enregistrés sont reproduits dans l’ordre dans lequel ils sont entrés. Le jour de la semaine et l’heure sont toujours indiqués avant la reproduction de chaque message.

Effacer tous les anciens messages

Tous les messages déjà écoutés sont effacés.

 ou ,

Répondeur

 ou ,

Effacer mess.

Oui

Les messages effacés ne peuvent pas être restaurés !

Non

Répondeur

Ouvrir le menu principal

Sélectionner le sous−menu et confirmer

Sélectionner la fonction et confirmer Appuyer

Répondeur

Consultation à distance

Vous pouvez appeler votre répondeur pour écouter les messages et effectuer d’autres fonctions à condition que votre téléphone soit équipé de la fonctionnalité de numérotation par tonalité. La consultation à distance doit être activée  page 47.

Code PIN pour la consultation à distance

Le code PIN est réglé à l’usine sur "0000". Il est recommandé de modifier le code PIN usine 0000". Modifier le code PIN  page 47.

Démarrer la consultation à distance

 Composer le numéro d’appel

,  Appuyer sur ces touches pendant

En cas de saisie erronée, vous entendez à nouveau l’annonce

du répondeur. Si le code PIN a été saisi de manière erronée, la ligne est alors automatiquement coupée.

Vous avez maintenant la possibilité de d’effectuer d’autres fonctions  Tableau de fonctions des touches de la consultation à distance

Brancher le répondeur à distance

 Composer le numéro d’appel

Si vous avez oublié de brancher votre répondeur, votre appel ne

sera réceptionné qu’au bout de 10 sonneries.

,  Appuyer sur ces touches pendant

' Brancher / débrancher le répondeur

Vous avez maintenant la possibilité d’effectuer d’autres fonctions  Tableau de fonctions des touches de la consultation à distance

personnel

l’annonce et saisir le code PIN

personnel

l’annonce et saisir le code PIN

Fonctions des touches de la consultation à distance

La consultation à distance est automatiquement interrompue si

vous n’effectuez pas de saisie dans les 8 secondes.

Le tableau suivant vous donne une vue d’ensemble des fonctions individuelles de chaque touche.

Touche Fonctions

( Écouter le menu d’aide ) Démarrer la reproduction de tous les messages * Démarrer la reproduction des nouveaux messages $ Faire répéter le message en cours 2 x $ Écouter le message précédent % Supprimer le message pendant l’écoute & Écouter le message suivant + Sélectionner le mode d’annonce :

Rép.−Enreg. ou Rép. Seul

, Écouter le texte d’annonce actuellement paramétré

- Enregistrer le texte d’annonce : Rép.−Enreg. ou Rép.

Seul

' Brancher / débrancher le répondeur . Terminer l’enregistrement du texte d’annonce  Raccrocher pour terminer la consultation à distance.

Manipulations sur la base

Votre répondeur dispose d’un guide parlé de l’utilisateur. Tenez

compte de ces instructions et indications.

Activer / désactiver le répondeur

 Brancher / débrancher le répondeur

Régler le volume sonore

Vous pouvez régler le volume sonore sur 5 sensibilités.  ou  Régler le volume

Écouter / effacer les messages enregistrés

Écouter les messages

Les messages enregistrés sont reproduits dans l’ordre dans lequel ils sont entrés. Le jour de la semaine et l’heure sont toujours indiqués avant la reproduction de chaque message.

 Écouter les messages  Arrêter la reproduction  Répéter le message 2 x  Message précédent  Message suivant

Effacer un message

 Écouter le message à effacer  Effacer pendant la reproduction

Effacer tous les messages

Tous les messages déjà écoutés doivent être effacés.

 Démarrer l’opération de suppression  Effacer les messages

Répondeur

Écran du répondeur

L’écran du répondeur indique l’état de l’appareil.

− − Répondeur débranché

0−59 Répondeur branché, nombre de

messages enregistrés

S’il existe de nouveaux messages, l’affichage des messages en-

registrés clignote.

rA Apparaît quand un combiné opère des

paramétrages sur le répondeur.

rE Apparaît quand un message est

enregistré.

Installations à postes supplém. / services confort

8 Installations à postes supplém. / services confort

Touche R sur des installations à postes supplémentaires

Si votre téléphone est raccordé à une installation à postes supplémentaires, vous pouvez au moyen de la touche R tirer profit de certaines fonctions comme par ex. le transfert d’appels et le rappel automatique. Veuillez lire le mode d’emploi de votre installation à postes supplémentaires pour connaître le temps de flash à paramétrer pour tirer profit de ces fonctions. Votre revendeur, auprès duquel vous avez acheté l’installation, vous informera si votre téléphone fonctionne impeccablement sur ce genre d’installation. Vous réglez le temps de flash via le menu. La page 48 vous donnera la position dans le menu.

Chiffre de la ligne principale

Sur les installations à postes supplémentaires, vous devez composer un certain numéro pour obtenir une tonalité de la ligne principale. Vous pouvez sauvegarder ce chiffre de la ligne principale. Quand votre téléphone reconnaît ce chiffre de la ligne principale avant un numéro saisi, une pause de numérotation sera automatiquement introduite après le chiffre de la ligne principale. Paramétrage du chiffre de la ligne principale  page 48.

Entrer manuellement la pause de numérotation

Vous pouvez, après le chiffre de la ligne principale, insérer manuellement une pause de numérotation pour pouvoir continuer à composer le numéro sans avoir à attendre la tonalité.

2 sec. ' Insérer une pause de numérotation Après le chiffre de la ligne principale, le numéro est composé au bout d’un

temps déterminé.

La pause de numérotation peut également être sauvagardée

lors de la saisie de numéros d’appel dans le répertoire [mémoire de numéros d’appel].

Touche R et services confort

Votre téléphone supporte les services confort de votre opérateur, comme par ex. le va−et−vient, la signalisation d’appel en instance et la conférence. Via la touche R vous pouvez tirer profit de ces services confort. Veuillez demander à votre opérateur quel temps de flash vous devez paramétrer pour tirer profit des services confort. Adressez−vous également à lui pour la déconnexion de ces services. Vous réglez le temps de flash via le

menu. La page 48 vous donnera la position dans le menu.

Affichage du numéro d’appel (CLIP1)

L’affichage du numéro d’appel est un service confort de votre

opérateur. Veuillez lui demander de plus amples informations.

Si cette fonction est à votre disposition sur votre ligne téléphonique, le numéro du correspondant sera affiché dès que le téléphone sonnera. Si votre correspondant a bloqué la transmission de son numéro, un message correspondant sera affiché. Le numéro d’appel ne peut pas être affiché et ainsi ne peut pas non plus être sauvegardé dans la liste d’appels.

Répondeur dans le réseau téléphonique

Le répondeur dans le réseau téléphonique est un service confort offert par beaucoup d’opérateurs. Si votre opérateur met à votre disposition un répondeur dans le réseau téléphonique, vous serez informé par une icône de la présence de nouveaux messages (VMWI ser de cette fonction que si votre opérateur offre ce service. Veuillez lui demander de plus amples informations. Si vous avez activé le service confort et que de nouveaux messages se trouvent sur votre répondeur dans le réseau téléphonique, vous pouvez désactiver manuellement la visualisation via le menu sans écouter le message. La page 48 vous donnera la position dans le menu.

Msg Wait Non ,

CLIP : Calling Line Identification Presentation = Affichage du numéro

d’appel d’un correspondant.

VMWI : Visual Message Waiting Indication = Affichage optique de nou-

veaux messages.

). Vous ne pouvez dispo-

Désactiver la visualisation

9 Structure du menu

Menu principal

Vous parvenez au menu principal en appuyant sur la touche softkey

Menu . Vous trouverez comment vous déplacer dans le menu et effec-

tuer des saisies à la page 37.

SMS

Écrire SMS  Option Envoi Entrer numéro Envoi

Option Répertoire

Sauvegarder

Modèle Boite récep. Boite d’envoi Modèle Paramètres

SMS

Serveur SMS Serveur SMS1 − 4

Serveur envoi Serveur SMS1/2 Alarme SMS Activer/Désactiver

Répétition Liste d’appels

Structure du menu

Répondeur

Écouter mess. Effacer mess. Répond. ON/OFF Activer/Désactiver Message annonc Enregist.mess. Rép.−Enreg./Rép. Seul

Écouter mess. Rép.−Enreg./Rép. Seul

Régl.répondeur Mode Répondeur Rép.−Enreg./Rép. Seul

Délai av. rép. Fonction éco

2 Sonneries − 8 Sonneries Durée enregist 30s − 180s Co−écoute Activer/Désactiver

Accès à dist. Désactiver

Activer Ancien PIN 

 Nouveau PIN   Répèter PIN

Autres informations relatives aux messages écrits par SMS

 page 52.

Jusqu’à 30 messages peuvent être sauvegardés.

Structure du menu

Sons

Sonnerie Sonnerie Ext. Mélodie 1 − 15

Bips Bips touches Activer/Désactiver

Paramètres

Réglages comb. Appel direct PIN Système1Désactiver

 Mise à 0 comb. Oui/Non

Le code PIN système est réglé à l’usine sur le 0000".

Sonnerie Int. Mélodie 1 − 15

Vol. sonnerie Désactiver, 1 − 5 Silence Désactiver/Bips

Bips confirm. Activer/Désactiver Accu faible Activer/Désactiver Hors portée Activer/Désactiver

Activer 

Sélect. base Base 1 − 4 Ecran Contraste 1 − 8

Nom combiné 

Langue Deutsch/English/

Italiano/Français Réponse autom. Activer/Désactiver Décl combiné Base 1 − 4 PIN Système Annul combiné PIN Système



Réglages

Sonnerie Sonn. Alarme Mélodie 1 − 5

base

Vol. sonnerie Désactiver, 1 − 5

Priorité Comb. 2Tous combinés

Sélect. comb. Combiné 1 − 5 

 2/4/6/8

Mode de num. Tonalité/Impulsions Temps Flash 80ms − 800ms Msg Wait Non PIN Système Ancien PIN Nouveau PIN 

 Répèter PIN

Indic. Réseau 

Mode ECO Activer/Désactiver

 Mise à zéro

Vous pouvez ici choisir si un appel entrant doit sonner sur tous les

Entrer PIN Oui/Non

combinés déclarés ou s’il doit seulement sonner sur un combiné bien précis.

Attention : Tous les messages existants, même les nouveaux messa-

ges / messages pas encore écoutés sont effacés par un reset de système !

Répertoire

 Si bisoin, / sélectionner l’enregistrement désiré



Réveil/ Alarme

Option Nouv. Entrée Nom  

 En général

Heure/Date Format heure 12 heures/24 heures

Format date mm/jj ou jj/mm Entrer heure

Entrer date

Alarme Entrer heure

Alarme ON/OFF Désactiver

Unique Journalier

Sonn. Alarme Mélodie 1 − 15

Numéro  

Sélect. groupe Aucun group

Famille Affaires Amis Services VIP Autres

Structure du menu

 Éditer entrée Nom

Numéro  

Sélect. groupe Aucun group

Voir détails Nom 

Numéro 

Groupe Mélodie Copier Combiné 1, 2, .. Copier tout Combiné 1, 2, .. Effacer entrée Oui/Non Effacer liste Oui/Non Capacité Éditer groupe Sélectionner le

groupe

Accès direct Numéro 2 − 9 Sélectionner

Si la touche de sélection rapide est déjà occupée, l’enregistre-

ment sera affiché.

 

Famille Affaires Amis Services VIP Autres

En général

Renommer

Sonn. Alarme

l’enregistrement

Structure du menu

Numéros d’appel spéciaux

 Si bisoin, / sélectionner l’enregistrement désiré

Option Voir détails Nom

Effacer entrée Éditer entrée Nom  

Effacer liste Oui/Non

Liste d’appels

 Si bisoin, / sélectionner l’enregistrement désiré

Option Voir détails

Effac. Effacer liste Oui/Non Appeler numéro Option Répertoire

Sauveg. Numéro Voir Nouv. Entrée Paramètres Catégorie Tous mess.

Numéro

Numéro 

Répétition Liste d’appels

Sans rép.

SMS

 Voir SMS Seite 47.

Répétition automatique des derniers numéros

 Si bisoin, / sélectionner l’enregistrement désiré

Option Effac. Oui/Non

Effacer liste Oui/Non Appeler numéro Option Répertoire

Répétition Liste d’appels

Sauveg. Numéro Voir Nouv. Entrée

Alerte appels Activer/Désactiver

10 Fonctions particulières

Système de numérotation

Vous pouvez utiliser votre téléphone tant avec les centrales téléphoniques analogiques (numérotation par impulsions) qu’avec les nouvelles centrales téléphoniques numériques (numérotation par tonalité). Le système de numérotation est programmé via le menu. La page 48 vous donnera la position dans le menu.

Numérotation temporaire par tonalité

Si vous ne pouvez utiliser votre téléphone qu’avec la numérotation par impulsions, vous n’avez pas besoin de renoncer aux avantages de la numérotation par tonalité (par ex. : consultation d’un répondeur dans le réseau téléphonique). Vous pouvez passer à la numérotation par tonalité pendant que vous passez une communication.

2 sec.  Appuyer sur la touche pendant la

Le téléphone repasse automatiquement en numérotation par impulsions quand la communication est terminée.

Alarme

Cette fonction vous permet d’être alerté par votre combiné à un moment donné. La page 49 vous donnera la position dans le menu.

Appel direct

Cette fonction vous donne la possibilité de sauvegarder un numéro d’appel précis qui sera automatiquement appelé quand vous appuierez sur

une touche quelconque (exceptée la position dans le menu.

Sélection rapide

Il faut que vous ayez déjà enregistré des numéros d’appel comme numéros de sélection rapide. La page 49 vous donnera la position dans le menu.

2 sec. ) à - Appuyer sur la touche de sélection

Le numéro d’appel mis en mémoire est composé directement.

communication

Option

). La page 48 vous donnera

rapide désirée

Fonctions particulières

Copier des enregistrements du répertoire

Vous pouvez copier des enregistrements du répertoire d’un combiné sur un autre.

Copier un seul enregistrement

 Ouvrir le répertoire / Sélectionner l’enregistrement désiré

Option

/, OK Sélectionner "Copier" et confirmer

/,

Oui / Non Sélectionner sur le combiné récepteur

Sélectionner le combiné et confirmer

Copier tous les enregistrements

 Ouvrir le répertoire

Option

/, /, OK Sélectionner le combiné et confirmer

Oui

Non Sélectionner sur le combiné récepteur

Sélectionner "Copier tout" et confirmer

Appeler l’option

SMS

11 SMS

Conditions à remplir pour les SMS

Votre raccordement téléphonique doit disposer du service CLIP1. Assurez−vous auprès de votre opérateur que ce service est bien connecté pour votre raccordement téléphonique. Pour tirer profit du service SMS2, celui−ci doit être activé par votre opérateur.

 Des SMS ne peuvent pas être envoyés à partir de chaque installation

à postes supplémentaires.

Si vous désirez envoyer des SMS à partir de votre installation à

postes supplémentaires, sauvegardez dans votre combiné, avant le numéro de centre de service, le chiffre de la ligne principale de votre installation.

 Dans le cas des liaisons d’appel par appel, l’envoi de SMS n’est pas

possible actuellement.

 L’envoi de messages SMS est payant.  Si le récepteur n’utilise pas de service SMS sur son réseau fixe ou si

son téléphone ne peut simplement pas recevoir de SMS, le SMS sera automatiquement livré sous forme de message vocal.

 Le calcul des frais est effectué par votre opérateur.

Centre de service SMS

La répartition de messages SMS se fait via un centre de service. Si vous désirez envoyer des messages écrits par SMS, vous devez programmer un numéro de centre de service dans votre combiné  page 47. Veuillez demander à l’opérateur de votre choix le numéro de centre de service nécessaire et la manière de procéder pour activer le service SMS.

Votre téléphone est prêt à envoyer des messages écrits par

SMS. Des numéros de centre SMS sont déjà programmés dans votre combiné. Activez le centre SMS de votre choix dans le menu SMS  page 47.

Serveur SMS 1 Serveur SMS 2 Swisscom : 0622100000 Cablecom : 0435375370

Saisir du texte

Pour la saisie de texte, des lettres sont gravées sur les touches numériques. En appuyant plusieurs fois sur la touche adéquate, vous pouvez saisir des lettres, des chiffres et des symboles. Vous trouverez comment naviguer pour pouvoir écrire un SMS dans la structure de menu  page 47.

 Passer des majuscules aux

Suppr.

Maintenir

Suppr.

minuscules Effacer la dernière position Effacer tout

Modèles de texte pour SMS

5 modèles de texte préprogrammés sont à votre disposition  page 47.

Signal indicateur de SMS (alarme)

Quand vous avez reçu de nouveaux messages écrits, vous en êtes informés par un signal indicateur. Le signal s’active ou se désactive via le menu. La page 47 vous donnera la position dans le menu.

CLIP : Calling Line Identification Presentation = Affichage du numéro

d’appel d’un correspondant.

SMS : Short Message Service = Service pour l’envoi de messages

courts.

12 Élargissement du système téléphonique

Le mode standard international normé GAP1 règle la compatibilité entre les combinés et les bases de fabricants différents. Il est ainsi possible d’intégrer ensemble des appareils SWITEL et des appareils d’autres fabricants dans un système téléphonique. Il est toutefois possible que certaines fonctions ne soient pas disponibles.

Plusieurs combinés

Vous pouvez déclarer 5 combinés sur votre base.

Déclaration de combinés

Avant de déclarer un combiné, vous devez mettre la base en mode de déclaration.

Maintenir  jusqu’à ce que  clignote Démarrer le mode de

déclaration

Déclarez maintenant le combiné  page 48. Pour la déclaration, utilisez le code PIN actuellement paramétré  page 48.

Après la déclaration, le combiné reçoit un numéro d’appel interne. Ce numéro s’affiche à l’écran.

Pour déclarer des combinés d’autres fabricants, veuillez lire leur

mode d’emploi.

Annulation de combinés

Chaque combiné peut s’annuler soi−même ou annuler d’autres

déclarés sur cette base. Le message Déclarer! s’affiche sur l’écran du combiné annulé.

Les combinés sont annulés via le menu. La page 48 vous donnera la position dans le menu.

Élargissement du système téléphonique

Plusieurs bases

Vous pouvez augmenter la portée de votre combiné si vous le déclarez sur plusieurs bases. Vous pouvez le déclarer simultanément sur 4 bases différentes. Chaque base a besoin d’une prise téléphonique individuelle. Ces raccordements peuvent porter le même numéro d’appel ou des numéros différents. Sélection de la base  page 48.

Les communications en cours ne peuvent pas être transférées

d’une base à l’autre.

En cas de besoin, vous pouvez augmenter la portée du système

téléphonique en désactivant le mode ECO  page 48 (Mode ECO → Désactiver).

GAP : Generic Access Profile = Standard pour l’action conjointe de

combinés et de bases de fabricants différents.

En cas de problèmes

13 En cas de problèmes

Hotline de service

Si vous avez des problèmes avec votre téléphone, contrôlez d’abord les indications suivantes. En cas de problèmes techniques, vous pouvez vous adresser à notre hotline de service en appelant le numéro 0900 00 1675 en Suisse (frais Swisscom à la date d’impression de ce manuel : CHF

2.00/min). Si vous jouissez des droits de garantie, adressez−vous à votre revendeur. La durée de la garantie est de 2 ans.

Questions et réponses

Questions Réponses

Pas de liaison possible avec la base

Pas de communication téléphonique possible

La liaison est hachée, se coupe

− Contrôlez que vous êtes déclaré sur la base avec le code PIN correct  page 48.

− Le téléphone n’est pas correctement raccordé ou est perturbé. N’utilisez que le câble de raccordement téléphonique fourni avec l’appareil.

− Testez avec un autre téléphone si votre raccordement téléphonique fonctionne.

− Le bloc d’alimentation n’est pas branché ou il y a une panne totale de courant.

− Le pack de piles rechargeables est vide ou défectueux.

− Vous vous êtes trop éloigné de la base.

− Le système de numérotation est mal paramétré  page 48.

− Vous vous êtes trop éloigné de la base.

− Mauvais lieu d’installation de la base.

Le système ne réagit plus − Remettez toutes les fonctions en con-

Le pack de piles rechargeables se vide très rapidement

L’affichage du numéro d’appel (CLIP pas

Le répondeur ne prend pas de messages

Vous ne pouvez pas consulter à distance

d’appel d’un correspondant.

) ne fonctionne

CLIP : Calling Line Identification Presentation = Affichage du numéro

figuration usine  page 48.

− Retirez momentanément le bloc d’alimentation de la prise de courant.

− Le pack de piles rechargeables est vide ou défectueux.

− Posez le combiné correctement sur la base. Nettoyez les surfaces de contact du combiné et de la base avec un chiffon doux et sec.

− Mettez le combiné sur la base pour une durée de 20 heures.

− L’affichage du numéro d’appel est un service confort de votre opérateur. Veuillez lui demander de plus amples informations.

− Le correspondant a bloqué la transmission de son numéro d’appel.

− Assurez−vous que le répondeur est correctement raccordé et branché.

− Contrôlez si la mémoire du répondeur est pleine. Le cas échéant, effacez des messages de la mémoire  page 47.

− Contrôlez que vous utilisez le code de sécurité correct pour la consultation à distance  page 47.

− Le téléphone que vous utilisez pour la consultation à distance doit être réglé sur la numérotation par tonalité.

14 Caractéristiques techniques

Caractéristiques techniques

Caractéristique Valeur

Standard DECT1−GAP Alimentation en courant

(base) Alimentation en courant

(chargeur) Portée Extérieur : env. 300 m

Mode veille Jusqu’à 100 h Durée max. de communication Jusqu’à 10 h Pack de piles rechargeables NiMH 2.4 V 600 mAh Système de numérotation Tonalité (DTMF)

Température ambiante autorisée 10 °C à 30 °C Humidité atmosphérique relative

autorisée Fonction de flash 80, 100, 120, 180, 250, 300, 600

Entrée : 220/230 V, 50 Hz Sortie : 6 V, 600 mA

Entrée : 220/230 V, 50 Hz Sortie : 6 V, 300 mA

Intérieur : env. 50 m

Impulsions (IWV)

20 % à 75 %

ou 800 ms

Caractéristiques techniques

Réglages usine

Combiné

Les paramétrages en usine sont rétablis via le menu. La page 48 vous donnera la position dans le menu.

Vol. sonnerie 5 Bips touches Activer Interne Melodie 1 Vol. son. du haut−parleur 3 Externe Melodie 2 Répétition Vide Accu faible Activer Vol. son. de l’écouteur 3 Hors portée Activer Langue Deutsch

Base

Les paramétrages usine sont rétablis via le menu. La page 48 vous donnera la position dans le menu.

Attention : Tous les messages existants, même les nouveaux

messages / messages pas encore écoutés sont effacés par une Mise à zéro !

PIN Système 0000 Temps Flash 100 ms Mode de num. Tonalité Sonn. Alarme 1 Indic. Réseau Vide Vol. sonnerie 3 Liste d’appels Vide Mode ECO Activer

DECT : Digital Enhanced Cordless Telecommunication = Standard

pour les téléphones sans fil.

GAP : Generic Access Profile = Standard pour l’action conjointe de

combinés et de bases de fabricants différents.

Caractéristiques techniques

Répondeur

Répondeur Activer Durée enregist 60 s Message annonc Rép.−Enreg. Co−écoute Activer Délai av. rép. Fonction éco Accès à dist. Activer

Déclaration de conformité

Cet appareil répond aux exigences des directives de l’union européenne (UE) :

1999/5/CE Directive sur les installations de radio et de télécommunication et la reconnaissance réciproque de leur conformité. La conformité à la directive ci−dessus est confirmée par le symbole CE placé sur l’appareil.

Pour obtenir toute la déclaration de conformité, veuillez utiliser le téléchargement gratuit de notre site Internet www.switel.com

15 Remarques d’entretien / Garantie

Remarques d’entretien

 Nettoyez les surfaces du boîtier avec un chiffon doux et non

pelucheux.

 N’utilisez pas de produits d’entretien ou de solvants.

Garantie

Les appareils SWITEL sont fabriqués selon les procédés les plus modernes et sont contrôlés. Des matériaux sélectionnés et des technologies de pointe ont pour effet un fonctionnement irréprochable et une longue durée de vie. La garantie ne rentre pas en jeu si l’exploitant du réseau téléphonique ou une installation à postes supplémentaires éventuellement intercalée est responsable du dysfonctionnement de l’appareil. La garantie n’est pas valable pour les piles, les piles rechargeables ou les packs de piles rechargeables utilisés dans les produits. La période de garantie est de 24 mois à partir de la date d’achat.

Pendant la période de garantie, tous les défauts dus à des vices de matériel ou de fabrication seront éliminés gratuitement. Le droit à la garantie expire en cas d’intervention de l’acheteur ou de tiers. Les dommages provenant d’un maniement ou d’une manipulation incorrects, d’une usure naturelle, d’une mauvaise mise en place ou d’une mauvaise conservation, d’un raccordement ou d’une installation incorrects ainsi que d’un cas de force majeure ou autres influences extérieures sont exclus de la garantie. En cas de réclamations, nous nous réservons le droit de réparer, de remplacer les pièces défectueuses ou d’échanger l’appareil. Les composants remplacés ou les appareils échangés deviennent notre propriété. Les demandes de dommages et intérêts sont exclues tant qu’elles ne reposent pas sur l’intention ou une négligence grossière du fabricant.

Si votre appareil devait malgré tout présenter une défectuosité pendant la période de garantie, veuillez vous adresser, muni de la quittance d’achat, exclusivement au magasin où vous avez acheté votre appareil SWITEL. Tous les droits de garantie basés sur ces dispositions ne peuvent être revendiqués qu’auprès de votre revendeur. À l’échéance des deux ans après l’achat et la remise de nos produits, les droits en matière de garantie ne peuvent plus être revendiqués.

Remarques d’entretien / Garantie

Index

16 Index

Activer, 42, 45 Affichage du numéro d’appel, 41, 46 Alarme, 51 Allumer, 39 Annonces, 42 Annulation, 53 Appel direct, 51 Appeler, 39

Base, 33, 35, 53 Brancher à distance, 44

Caractéristiques techniques, 55 Centre de service, 52 Chargeur, 33 Chiffre de la ligne principale, 46 CLIP, 46 Code PIN, 44 Combiné, 35, 53 Comment chercher le combiné, 40 Communications internes, 39 Composer des numéros, 39 Conférences téléphoniques, 40 Consignes de sécurité, 32 Consultation à distance, 44 Contenu de l’emballage, 33 Copier des enregistrements

du répertoire, 51

Créer, 38, 41

Date, 34, 42 Déclaration, 53 Déclaration de conformité, 56 Décrocher, 39 Désactivation du micro, 40 Désactiver, 42, 45 Durée d’enregistrement maximale, 42 Durée de la communication, 40

Économiseur de taxes, 42 Écoute amplifiée, 42 Écouter, 45 Écouter les messages, 43 Écran, 36, 45 Effacer, 41, 42, 43, 45 Effacer des messages, 45 Élargissement, 53 Éléments de manipulation, 35 Emploi, 36 Enregistrements du répertoire, 38, 41 Enregistrer, 42 Entrer manuellement la pause

de numérotation, 46

Éteindre, 39

Fonctions, 51 Fonctions des touches, 43, 44

Garantie, 57

Heure, 42 Hotline de service, 54

Icônes, 36 Icônes à l’écran, 36 Info, 50 Installations à postes supplémentaires, 46 Interception d’appel, 42 Intercommunication, 40

Langue, 42 Langue de l’écran, 34 Liste d’appels, 41

Manipulations sur la base, 45 Manipulations sur le combiné, 42 Mélodie, 41 Mélodie de sonnerie d’appel, 40 Menu de messages, 43 Menu de réglage, 42 Menu principal, 47 Messages, 45 Mettre en place le pack de piles

rechargeables, 34 Mise en service, 33 Mise sur silencieux, 40 Mode des annonces, 42 Mode ÉCO, 34 Mode économie d’énergie, 37 Mode mains−libres, 40 Mode veille, 37 Modèles de texte pour SMS, 52 Modifier, 41

Niveau de chargement des piles, 34 Noms de groupes, 41 Notations, 36 Numéros d’appel spéciaux, 41 Numérotation par impulsions, 51 Numérotation par tonalité, 51 Numérotation temporaire par tonalité, 51

Paging, 40 Pause de numérotation automatique, 46 Prise d’appel, 34, 39 Prise directe, 34 Problèmes, 54

Questions et réponses, 54

Raccrocher, 39 Rappel, 39 Rechargement, 34 Réduction du rayonnement, 34 Réglage de l’heure et de la date, 34 Réglages usine, 55 Remarques d’entretien, 57 Répertoire, 39, 41, 49, 50 Répétition automatique des

derniers numéros, 39, 50 Répondeur, 42 Répondeur dans le réseau

téléphonique, 46 Report, 42

Saisie de noms, 41 Saisie de texte, 41, 52 Sauvegarder, 38, 41 Sélection de groupes, 41 Sélection rapide, 41, 51 Services confort, 46 Signal indicateur, 52 SMS, 52 Structure du menu, 47 Suppression d’erreurs, 54 Système de numérotation, 51

Telefonbuch, 50 Téléphoner, 39 Terminer la communication, 39 Touche R, 46 Touches de navigation, 37 Transfert, 39 Transfert de communication, 39

Va−et−vient, 40 Verrouillage du clavier, 40 VMWI, 46 Volume, 45 Volume sonore de l’écouteur, 40

Index

Notes

1 Indicazioni di sicurezza 62. . . . . . . . . . . .

2 Mettere in funzione il telefono 63. . . . . . . .

4 Elementi di comando 65. . . . . . . . . . . . . .

4 Informazioni introduttive 66. . . . . . . . . . . .

7 Compiere telefonate 69. . . . . . . . . . . . . .

6 Rubrica telefonica / Elenco chiamate 71. .

9 Segreteria telefonica 72. . . . . . . . . . . . . .

10 Impianti telefonici interni /

Servizi addizionali 76. . . . . . . . . . . . . .

11 Struttura di menu 77. . . . . . . . . . . . . . . .

13 Funzioni speciali 81. . . . . . . . . . . . . . . . .

14 SMS 82. . . . . . . . . . . . . . . . . . . . . . . . .

15 Ampliamento del sistema telefonico 83. . .

13 In presenza di problemi 84. . . . . . . . . . . .

17 Specifiche tecniche 85. . . . . . . . . . . . . . .

15 Consigli per la cura / Garanzia 87. . . . . . .

16 Indice alfabetico 88. . . . . . . . . . . . . . . . .

Contenuto

Indicazioni di sicurezza

1 Indicazioni di sicurezza

Leggere attentamente le presenti istruzioni per l’uso.

Impiego conforme agli usi previsti

Il presente telefono consente di svolgere telefonate all’interno di una rete telefonica. Qualsiasi altro impiego è considerato come non conforme agli usi previsti. Non sono consentite modifiche o trasformazioni non autorizzate. Non aprire per nessuna ragione l’apparecchio autonomamente, né compiere riparazioni di propria iniziativa.

Luogo di installazione

Evitare l’esposizione a fumo, polvere, vibrazioni, sostanze chimiche, umidità, eccessivo calore o irradiazioni solari dirette.

Non utilizzare l’unità portatile in aree esposte al rischio di deflagrazione.

Alimentatore di rete

Attenzione: Utilizzare solo l’alimentatore a spina fornito in dota-

zione visto che altri alimentatori di rete potrebbero addirittura danneggiare il telefono. Non ostacolare il libero accesso all’alimentatore a spina con mobili o altri oggetti simili.

Accumulatore ricaricabile

Attenzione: Non gettare batterie ricaricabili nel fuoco. Utilizzare

solo batterie ricaricabili dello stesso tipo! Osservare la corretta polarità! Pericolo di esplosione durante il caricamento della batteria in caso di errata polarità.

Caduta di tensione

In caso di caduta di tensione non è possibile compiere chiamate con il telefono. Si consiglia di ricorrere in caso di emergenza ad un telefono con filo in grado di funzionare anche senza alimentazione elettrica esterna.

Apparecchiature mediche

Attenzione: Non utilizzare il telefono in prossimità di apparec-

chiature mediche. Non è possibile escludere il subentro di eventuali interferenze.

Telefoni DECT1 possono causare un fastidioso ronzio in apparecchi acustici.

Smaltimento

Procedere allo smaltimento dell’apparecchio esaurito consegnandolo presso uno dei punti di raccolta istituiti dalla propria società di smaltimento rifiuti comunale (per es. centro di riciclo materiali). Il simbolo riportato qui a lato indica che non è assolutamente consentito smaltire l’apparecchio assieme ai normali rifiuti domestici! Secondo quanto previsto dalla legge sugli apparecchi elettrici ed elettronici, i proprietari di apparecchi esauriti sono per legge tenuti alla consegna di tutti gli apparecchi elettrici ed elettronici presso un centro di rilievo rifiuti in raccolta differenziata.

Consegnare le batterie ricaricabili per lo smaltimento presso rivenditori al dettaglio di batterie o centri di raccolta che mettono a disposizione appositi contenitori.

Smaltire confezioni ed imballaggi in base a quanto indicato dalle norme in vigore a livello locale.

DECT: Digital Enhanced Cordless Telecommunication = Standard per

telefoni senza cavo.

2 Mettere in funzione il telefono

Indicazioni di sicurezza

Attenzione: Prima della messa in funzione, leggere attenta-

mente le indicazioni di sicurezza riportate al capitolo 1.

Verificare il contenuto della confezione

La confezione contiene:

Contenuto

Stazione base (segreteria telefonica) con alimentatore di rete

Stazione di carica con alimentatore

Unità portatile 1 2 3 4 Cavo di collegamento telefonico 1 1 1 1 Accumulatore ricaricabile 1 2 3 4 Istruzioni per l’uso 1 1 1 1

Modello DFT 817x

8171 81721817318174

1 1 1 1

− 1 2 3

Collegare la stazione base

Attenzione: Montare la stazione base con una distanza minima

di 1 m da altri apparecchi elettronici in modo da evitare interferenze reciproche.

Procedere al collegamento della stazione base seguendo quanto raffigurato nella figura. Utilizzare per motivi di sicurezza solo l’alimentatore di rete oltre che il cavo di collegamento telefonico forniti in dotazione.

Presa di collegamento telefonico

Presa elettrica

Attenzione: Utilizzare per la stazione base con segreteria tele-

fonica l’alimentatore di rete no. VD060060I con le seguenti prestazioni in uscita: 6 V, 600 mA.

Collegare la stazione di carica

Procedere al collegamento della stazione di carica secondo quanto indicato nella figura. Per motivi di sicurezza si prega di utilizzare soltanto l’alimentatore di rete fornito in dotazione.

Mettere in funzione il telefono

Presa elettrica

Per ulteriori informazioni riguardo la disponibilità di questo set telefo-

nico si prega di visitare il sito www.switel.com.

Attenzione: Utilizzare per la stazione base con segreteria tele-

fonica l’alimentatore di rete no. SY−06030−GS con le seguenti prestazioni in uscita: 6 V, 300 mA.

Vale solo per set telefonici con minimo due unità portatili

 Verificare il contenuto della confezione" a pagina 63.

Mettere in funzione il telefono

Inserire l’accumulatore ricaricabile

Aprire il vano batteria. Introdurre il connettore dell’accumulatore ricaricabile nella presa presente all’interno del vano batteria. Piazzare l’accumulatore ricaricabile nel vano batteria. Utilizzare esclusivamente l’accumulatore ricaricabile fornito all’interno della confezione. Fare attenzione a non incastrare il cavo. Chiudere infine il vano accumulatore.

Caricare l’accumulatore ricaricabile

Riporre l’unità portatile in sede di prima messa in funzione per

minimo 20 ore nella stazione base / stazione di carica.

L’unità portatile si surriscalda durante il processo di carica. Questo è un fenomeno normale e non pericoloso. Evitare di caricare l’unità portatile con dispositivi di carica differenti o estranei. Lo stato di carica attuale è visualizzato sul display:

Accettazione di chiamata automatica / Risposta dir

L’attivazione di questa funzione consente di ricevere automaticamente una chiamata estraendo semplicemente l’unità portatile dalla stazione base. L’accettazione di chiamata automatica è attivata o disattivata nel menu. A pagina 78 è indicata la posizione da scorrere nel menu.

Impianti telefonici interni

A pagina 76 sono riportate ulteriori informazioni nel caso in cui si volesse collegare il telefono ad un impianto telefonico interno.

Impostare data e ora della segreteria telefonica

Data e ora della segreteria telefonica sono impostati automaticamente assumendo le informazioni dalla rispettiva unità portatile.

Riduzione delle radiazioni (modalità ECO)

Configurazione iniziale = Mode ECO →On

In modalità ECO, le radiazioni sono considerevolmente ridotte sia in modalità conversazione che in modalità di stand−by rispetto ad un telefono cordless a standard DECT.

Carico A metà Debole Scarico

Impostare data e ora dell’unità portatile

Una voce di menu consente di impostare data e ora. A pagina 79 è indicata la posizione da scorrere nel menu.

Impostare la lingua di display

La lingua di display è disponibile in tedesco, inglese, italiano e francese. L’impostazione della lingua è compiuta attraverso il menu. A pagina 78 è indicata la posizione da scorrere nel menu.

La portata del sistema telefonico può essere aumentata disatti-

vando la modalità ECO  pagina 78 (Mode ECO → Off).

3 Elementi di comando

I tasti del telefono riportati nel presente manuale d’istruzioni per l’uso sono raffigurati sotto forma di simboli uniformi all’interno di un riquadro. Sono possibili differenze minime tra i simboli dei tasti sul telefono rispetto ai simboli qui raffigurati.

Unità portatile

1 Altoparlante 2 Display 3 Tasto di menu Info"  4 Tasto softkey di destra 5 Verso sopra  /

6 Tasto R (flash)  7 Destra /

8 Tasto di riaggancio,

9 Tasti numerici 10 Tasto # / Blocco tastiera  11 Microfono 12 Tasto * / Disattivare lo squillo /

13 Tasto di chiamata  14 Verso sotto  /

15 Sinistra /

16 Funzione vivavoce  17 Tasto softkey di sinistra 18 Altoparlante sul retro

Ripetizione di chiamata 

Menu 

modalità di stand−by 

Selezione a toni temporanea 

Elenco chiamate 

Rubrica telefonica 

16 15

14 13

3 4 5

6 7

Stazione base (segreteria telefonica)

1 Altoparlante 2 Display 3 Cercare l’unità portatile

(funzione di paging)  4 Volume +  5 Riproduzione  6 Messaggio successivo  7 Stop  8 Volume −  9 Messaggio precedente  10 Segreteria telefonica

ON / OFF  11 Cancellare  12 Contatti di carica 13 LED: SMS 14 LED: Visualizzazione di chiamata  15 LED: Power 

Elementi di comando

13 14 15

2 3

4 5

6 7

89101112

Informazioni introduttive

4 Informazioni introduttive

In questo capitolo sono riportate le principali informazioni riguardo l’uso delle presenti istruzioni e del telefono.

Modi di rappresentazione delle istruzioni per l’uso

Rappresentazione

 Rappresentazione dei tasti  Premere brevemente il tasto raffigurato

2 sec.  Premere il tasto raffigurato per 2 secondi tenere  Tenere premuto il tasto raffigurato

rilasciare  Rilasciare il tasto raffigurato

 Inserire numeri o lettere

 L’unità portatile squilla

! Stazione base squilla

" Estrarre l’unità portatile dalla stazione base # Riporre l’unità portatile nella stazione base

Indiet

Intern

Simboli e testi sul display dell’unità portatile

Simbolo Descrizione

Descrizione

Rappresentazione di testi sul display

Rappresentazione di simboli sul display

Premere il tasto softkey  pagina 65

Costante: Indicazione dello stato di carica delle batterie. Segmenti che scorrono: L’accumulatore ricaricabile è in fase di carica  pagina 64.

Costante: Funzione allarme inserita. Lampeggiante: Allarme.

hh:mm gg/mm Indicazione di ora e data  pagina 79.

Costante: Chiamata in corso. Lampeggiante: Chiamata in arrivo  pagina 69.

Presenza di nuove chiamate nell’elenco chiamate  pagina 80.

Segreteria telefonica inserita.

Si è in presenza di nuovi messaggi sulla segreteria telefonica.

La segnalazione acustica di chiamata è disinserita  pagina 70.

La funzione vivavoce è attivata  pagina 70.

Il blocco tastiera è attivato  pagina 70.

Costante: Si è in presenza di un nuovo SMS1  pagina 82. Lampeggiante: Memoria SMS piena.

Il microfono è in modalità silenziamento  pagina 70.

Costante: Il collegamento con la stazione base è buono. Lampeggiante: Il collegamento con la stazione base si interrompe. Avvicinarsi alla stazione base.

SMS: Short Message Service = Servizio per l’invio di messaggi di te-

sto brevi.

Modalità di stand−by

In tutte le descrizioni del presente manuale di istruzioni si considera l’unità portatile in modalità di stand−by. Per passare alla modalità di stand−by, premere il tasto .

Modalità di risparmio energetico

Trascorso un breve intervallo in modalità di stand−by, l’unità portatile passa in modalità di risparmio energetico. Fatto questo, il display non è più illuminato. Premendo un tasto qualsiasi, l’apparecchio passa in modalità di stand−by.

Tasti di navigazione

I tasti softkey (4) e (17) sono programmati con funzioni differenti in base ai menu in cui ci si trova. Nelle presenti istruzioni per l’uso questi tasti sono denominati sempre in base ai testi di display visualizzati direttamente al di sopra.

15 14

Tasto In modalità di stand−by Nel menu

4 − Aprire il menu principale − Aprire il menu visualizzato

− Aprire l’elenco di ripeti-

zione di chiamata

7 − Aprire il menu SMS

14 − Aprire l’elenco chiamate

4 5

− Scorrere i menu

− Modificare le impostazioni

− Aprire il menu visualizzato

− Modificare le impostazioni

− Scorrere i menu

− Modificare le impostazioni

Informazioni introduttive

− Tornare indietro di un li-

15 − Aprire la rubrica telefonica

17 − Compiere chiamate interne

Navigazione nel menu

I differenti menu consentono di raggiungere tutte le funzioni del telefono. Il percorso da seguire per giungere alla funzione desiderata è indicata dalla struttura di menu  pagina 77.

 o  Selezionare il sottomenu desiderato

 o  Selezionare la funzione desiderata

 o  Selezionare l’impostazione desiderata  La tastiera consente di inserire numeri

OK Indiet

 Interrompere le procedure di

Ogni singolo processo si interrompe automaticamente se entro

Aprire il menu principale

Aprire il sottomenu

Aprire la funzione

o lettere Confermare le immissioni

Tornare indietro di un livello

programmazione/memorizzazione, modalità di stand−by

30 secondi non si procede con una immissione.

vello

− Modificare le impostazioni

− Interrompere procedure di programmazione e memorizzazione

− Tornare indietro di un livello

Informazioni introduttive

Creare voci nella rubrica telefonica − Esempio

La navigazione nei menu e la procedura da seguire per inserire nuove voci è indicata a titolo esemplificativo in Creare voci nella rubrica telefo- nica. Si consiglia di seguire quanto riportato nell’esempio per tutte le altre impostazioni che si desiderano compiere.

 Aprire la rubrica telefonica

Opzion In assenza di voci nella rubrica telefonica, il passo Opzion" è sal-

tato automaticamente.

 o , ,  Immettere un nome e proseguire ,  Immettere un numero di chiamata e

 o ,

Selezionare

Selezionare e confermare la funzione

proseguire Selezionare un gruppo e confermare

5 Compiere telefonate

Ricevere una chiamata

, " o  Ricevere una chiamata

Concludere una chiamata

 o # Concludere una chiamata

Attivare e disattivare l’unità portatile

Allo scopo di non sollecitare troppo le batterie ricaricabili è possibile spegnere l’unità portatile.

2 sec. , 4 sec.  Inserire l’unità portatile

Disattivare l’unità portatile

Compiere telefonate

 Inserire un numero di chiamata (max.

Cancel

 Selezionare un numero di chiamata

È altresì possibile premere prima il tasto di chiamata /tasto

di vivavoce  e ottenere così il segnale di libero. Le cifre immesse per la composizione del numero di chiamata desiderato sono immediatamente selezionate. Nel corso di una simile chiamata non è possibile eseguire la correzione di singole cifre che compongono il numero di chiamata.

24 cifre) In caso di immissione errata,

cancellare l’ultima cifra

Ripetizione di chiamata

Il telefono memorizza i 20 numeri di chiamata selezionati per ultimo in un elenco di ripetizione di chiamata. Ulteriori informazioni  pagina 80.

 Aprire l’elenco di ripetizione di

 o ,  Selezionare una voce e instaurare un

chiamata

collegamento

Compiere telefonate

Richiamare una telefonata ricevuta

Il telefono memorizza 30 chiamate in un apposito elenco chiamate  pagina 80.

 Aprire l’elenco chiamate  o ,  Selezionare una voce e instaurare un

Selezionare numeri di chiamata dalla rubrica telefonica

Per fare questo è necessario aver precedentemente memorizzato dei numeri nella rubrica telefonica  pagina 68 e 79.

 Aprire la rubrica telefonica  o ,  Selezionare una voce e instaurare un

Compiere chiamate interne

Condurre chiamate interne

Per condurre telefonate interne gratuite bisogna aver registrato due o più unità portatili (UP1, UP2, ...) presso la stazione base.

Intern

UP1:  o ,

UP2:  Accettare una telefonata interna

UP1 / UP2:  Concludere la telefonata interna

Trasferire internamente chiamate esterne

Intern

UP1:  o ,

UP2:  Accettare una telefonata interna

UP1:  Trasferire la telefonata

Per compiere telefonate interne sono necessarie minimo due unità

portatili  Verificare il contenuto della confezione" a pagina 63.

collegamento

Selezionare il numero di chiamata interno dell’unità portatile desiderata

presso l’altra unità portatile

Selezionare con chiamata esterna in corso il numero interno

presso l’altra unità portatile

Compiere telefonate

Riscontro / Chiamata in attesa

Durante lo svolgimento di una chiamata esterna è possibile chiamare un’altra unità portatile allo scopo di consultarsi o eseguire un riscontro. Mentre è in corso la conversazione con l’interlocutore interno, la chiamata esterna è trattenuta. La procedura può essere ripetuta a piacere.

Intern

UP1:  o ,

UP2:  Accettare una telefonata interna

UP1:

Condurre chiamate a conferenza

Questa funzione consente di condurre una conferenza con una chiamata esterna ed un altro interlocutore interno.

UP1:  o ,

UP2:  Accettare una telefonata interna

UP1:

UP1 / UP2:  Concludere la chiamata in conferenza

Impostare il volume del ricevitore

Il volume è regolabile durante lo svolgimento di una chiamata in 5 livelli.  o  Selezionare il volume desiderato

Visualizzazione della durata di conversazione

Durante lo svolgimento di una chiamata, la durata della telefonata è visualizzata in ore, minuti e secondi.

Dir.

Attesa Cambiare il partner di chiamata

Intern

Dir.

Conf Avviare una conferenza Singol

Selezionare con chiamata esterna in corso il numero interno

presso l’altra unità portatile

Selezionare con chiamata esterna in corso il numero interno

presso l’altra unità portatile

Viene proseguita solo la chiamata interna

Funzione vivavoce

Utilizzare questa funzione per ascoltare il partner di chiamata attraverso l’altoparlante.

 Attivare la funzione vivavoce  Disattivare la funzione vivavoce

Silenziamento del microfono nell’unità portatile

È possibile attivare e disattivare il microfono dell’unità portatile con chiamata telefonica in corso.

 Disinserire il microfono (silenziamento)  Inserire il microfono

Blocco tastiera

Il blocco tastiera impedisce di premere accidentalmente dei tasti. 2 sec. / Attivare il blocco tastiera

L’attivazione del blocco tastiera consente di ricevere telefonate

2 sec. / Disattivare il blocco tastiera

Melodia di suoneria dell’unità portatile

La melodia di suoneria può essere disinserita presso l’unità portatile. 2 sec. 0 Disattivare la melodia di suoneria

Le chiamate sono in tal caso segnalate solo presso la stazione

2 sec. 0 Attivare la melodia di suoneria

in arrivo come di consueto. Numeri di chiamata d’emergenza sono selezionabili anche con blocco tastiera attivato.

base e non più dall’unità portatile.

Cercare l’unità portatile (funzione di paging)

Avendo perso d’occhio la propria unità portatile è possibile ritrovarla facilmente grazie all’emissione di un tono di ricerca.

 {«} Avviare il tono di ricerca  o  Interrompere il tono di ricerca

6 Rubrica telefonica / Elenco chiamate Rubrica telefonica

Nella rubrica telefonica è possibile memorizzare 200 numeri di chiamata con rispettivi nomi.

Nomi possono essere composti da massimo 15 lettere, numeri di chiamata da massimo 24 cifre.

 Assegnare a tutti i numeri di chiamata sempre un prefisso in modo da

poter riconoscere anche una chiamata urbana in arrivo ed abbinarla ad una voce presente nella rubrica telefonica.

 Con capacità di memoria esaurita, il display indica Rubrica piena"

non appena si volesse procedere con un’ulteriore immissione. Per poter disporre di nuovo spazio memoria, cancellare prima una voce già presente.

 Le voci della rubrica telefonica sono elencate in ordine alfabetico. Per

accedere direttamente alla voce della rubrica telefonica desiderata, premere la lettera iniziale corrispondente.

Immettere nomi

I tasti numerici riportano altresì delle lettere. Premendo ripetutamente il relativo tasto si ha modo di selezionare lettere, cifre e caratteri speciali.

Per immettere la stessa lettera una seconda volta, premere la ris-

pettiva lettera. Attendere fino a quando il cursore si sia spostato di una posizione. Immettere quindi la lettera una seconda volta.

Come

− creare voci della rubrica telefonica,

− modificare voci della rubrica telefonica,

− cancellare voci della rubrica telefonica e

− impostare i tasti per la selezione rapida è riportato nella struttura menu Rubrica telefonica"  pagina 79.

CLIP: Calling Line Identification Presentation = Visualizzazione del

numero telefonico del chiamante.

Rubrica telefonica / Elenco chiamate

Selezione del gruppo

Le voci della rubrica telefonica possono essere abbinate ad un gruppo con le specifiche individuali rispettivamente impostate.

Come

− abbinare le proprie voci ad un gruppo,

− modificare nomi di gruppo e

− assegnare melodie è riportato nella struttura menu Rubrica telefonica"  pagina 79.

Elenco chiamate

All’interno dell’elenco chiamate è possibile memorizzare in tutto 30 numeri telefonici.

La visualizzazione del numero di chiamata (CLIP1) è un servizio

addizionale del proprio gestore di rete telefonica. Nel caso in cui il gestore della rete telefonica supporti il servizio, sul display del telefono è visualizzato il numero di chiamata. Per maggiori dettagli a riguardo, rivolgersi al proprio gestore di rete telefonica.

Come

− ottenere la visualizzazione di numeri di chiamata dall’elenco chiamate,

− salvare numeri di chiamata dall’elenco chiamate nella rubrica telefonica e

− cancellare numeri di chiamata dall’elenco chiamate

è riportato nella struttura menu Elenco chiamate"  pagina 80.

Numeri di chiamata speciali

È possibile memorizzare dieci tra i numeri di chiamata ritenuti più importanti. Le voci sono in tal caso automaticamente disponibili presso tutte le unità mobili. Come

− ottenere la visualizzazione delle voci,

− modificare voci e

− cancellare voci

è riportato nella struttura menu Numeri di chiamata speciali"  pagina 80.

Segreteria telefonica

7 Segreteria telefonica

Esercizio presso l’unità portatile

La segreteria telefonica è dotata di guida parlata. Si consiglia di

osservare le istruzioni e indicazioni riportate qui di seguito.

Aprire il menu impostazioni

Le impostazioni della segreteria telefonica sono eseguite tramite unità portatile  pagina 77.

Attivare / Disattivare la segreteria telefonica

La segreteria telefonica può essere attivata/disattivata tramite unità portatile  pagina 77.

Impostare la lingua

L’uscita voce della segreteria telefonica è in inglese e non è modificabile .

Impostare data e ora

Ogni volta che il dispositivo riproduce un messaggio viene altresì annunciato il giorno della settimana e l’ora in cui il messaggio è stato ricevuto. Impostare la data e l’ora  pagina 79.

Durata di registrazione massima

La segreteria telefonica memorizza fino a 59 messaggi. La durata di registrazione massima è di 15 minuti. La lunghezza che un singolo messaggio può raggiungere in sede di registrazione è impostabile  pagina 77. Non appena la capacità di memoria risulta esaurita non è più possibile registrare dei messaggi nuovi.

Ritardo nell’accettazione di chiamata

Si ha modo di scegliere tra un numero compreso da 2 a 8 squilli di chiamata. In più è possibile servirsi dell’impostazione Mod risparm per un’interrogazione a distanza/interrogazione preliminare senza addebito di scatti. La funzione di interrogazione a distanza/interrogazione preliminare gratuita consente di verificare la presenza di nuovi messaggi sulla propria segreteria telefonica.

 Se ci sono messaggi nuovi sulla segreteria telefonica, l’apparecchio

accetta la telefonata al più tardi dopo 2 segnalazioni di chiamata.

 Se non ci sono messaggi nuovi sulla segreteria telefonica,

l’apparecchio accetta la telefonata solo dopo 4 segnalazioni di

chiamata. Riagganciare prima del 4° squillo. In tal modo si evita l’addebito di scatti telefonici.

Ulteriori informazioni sull’interrogazione a distanza  pagina 73.

Intercettare chiamate in arrivo

È possibile ascoltare chiamate in arrivo senza bisogno di accettare la chiamata.

Si Fine

Attivare l’intercettazione Disattivare l’intercettazione

Accettare una chiamata

Anche se la segreteria telefonica ha già risposto ad una chiamata è comunque possibile riprendere la telefonata. La registrazione del messaggio viene in tal caso interrotta.

 Rispondere ad una chiamata

Selezionare la modalità annuncio

La segreteria telefonica offre due messaggi di annuncio preimpostati. Dopo il messaggio di annuncio Con registr è possibile lasciare un messaggio. Il messaggio di annuncio Senza reg è un messaggio di solo annuncio che non prevede la possibilità di lasciare un messaggio. Entrambi i messaggi di annuncio possono essere sostituiti da messaggi individuali. Non appena la memoria della segreteria telefonica è piena, l’apparecchio riproduce automaticamente il messaggio di annuncio Senza reg. Ulteriori informazioni  pagina 77.

Registrare / Cancellare degli annunci

Registrare un annuncio

Prima di poter registrare un annuncio, scegliere la modalità di annuncio (Con registr/Senza reg) per la quale si desidera compiere la registrazione. La lunghezza dell’annuncio personalizzato non deve superare i 60 secondi.

Cancellare l’annuncio personale e fare ritorno all’annuncio standard

Cancellando l’annuncio personalizzato viene automaticamente riattivato l’annuncio standard. Ulteriori informazioni  pagina 77.

Aprire il menu messaggi

 o 

Segreteria tel

 o 

Riproduci msgg

Funzioni a tasti nel menu messaggi

La seguente tabella offre una panoramica delle funzioni e dei rispettivi tasti all’interno del menu messaggi.

Tasto Funzioni

 Riprodurre tramite altoparlante  o  Impostare il volume

Pausa

$ Ripetere il messaggio 2 x $ Riprodurre il messaggio precedente

% o

& Riprodurre il messaggio successivo  Uscire dal menu messaggi e fare

Cancel

Aprire il menu principale

Selezionare e confermare il sottomenu

Selezionare e confermare il menu messaggi

Interrompere/Proseguire la riproduzione di messaggi

Cancellare il messaggio durante la riproduzione

ritorno alla modalità di stand−by

Riprodurre messaggi registrati

I messaggi registrati sono riprodotti nell’ordine in cui sono registrati. Ogni volta che viene riprodotto un messaggio, l’apparecchio indica il giorno della settimana e l’ora di chiamata.

Segreteria telefonica

Cancellare tutti i messaggi vecchi

Sono cancellati tutti i messaggi già riprodotti.

 o 

Segreteria tel

 o 

Cancella msgg

Messaggi cancellati non possono essere ripristinati!

Interrogazione a distanza

È dato modo di chiamare la propria segreteria telefonica per ascoltare messaggi ricevuti e compiere una serie di funzioni accessorie. Requisito per questa operazione è un telefono abilitato alla selezione a toni. L’interrogazione a distanza deve risultare inserita  pagina 77.

Codice PIN per l’interrogazione a distanza

La configurazione iniziale del codice PIN è "0000". Si consiglia di modificare il codice PIN 0000" impostato in fabbrica. Modificare il codice PIN  pagina 77.

Avviare l’interrogazione a distanza

 Selezionare il proprio numero di

,  Premere durante la riproduzione

In caso di immissione errata, l’annuncio della segreteria telefo-

nica è nuovamente riprodotto. Alla ripetuta immissione del codice PIN errato il collegamento è interrotto automaticamente.

A questo punto è dato modo di compiere ulteriori funzioni  Tabella Funzioni tasti dell’interrogazione a distanza.

Aprire il menu principale

Selezionare e confermare il sottomenu

Selezionare e confermare la funzione Selezionare

chiamata

dell’annuncio ed immettere il codice PIN

Segreteria telefonica

Attivazione a distanza della segreteria telefonica

 Selezionare il proprio numero di

chiamata

Avendo dimenticato di inserire la segreteria telefonica, la chia-

mata è ricevuta solo dopo 10 squilli.

,  Premere durante la riproduzione

dell’annuncio ed immettere il codice PIN

' Attivare / Disattivare la segreteria

telefonica

A questo punto è dato modo di compiere ulteriori funzioni  Tabella Funzioni tasti dell’interrogazione a distanza.

Funzioni a tasti dell’interrogazione a distanza

L’interrogazione a distanza è interrotta automaticamente se en-

tro 8 secondi non si procede con una immissione.

La seguente tabella offre una vista generale delle rispettive funzioni dei singoli tasti.

Tasto Funzioni

( Riprodurre il menu ausiliario ) Avviare la riproduzione di tutti i messaggi * Avviare la riproduzione dei messaggi nuovi $ Ripetere il messaggio in corso 2 x $ Riprodurre il messaggio precedente % Cancellare il messaggio durante la riproduzione & Riprodurre il messaggio successivo + Selezionare la modalità di annuncio:

Con registr o Senza reg

, Riprodurre il messaggio di annuncio attualmente impostato

- Registrare il messaggio di annuncio Con registr o Senza

reg

' Attivare / Disattivare la segreteria telefonica . Concludere la registrazione del messaggio di annuncio  Riagganciando il ricevitore l’interrogazione a distanza è

conclusa.

Esercizio presso la base

La segreteria telefonica è dotata di guida parlata. Si consiglia di

osservare le istruzioni e indicazioni riportate qui di seguito.

Attivare / Disattivare la segreteria telefonica

 Attivare / Disattivare la segreteria

telefonica

Impostare il volume

Il volume è impostabile in 5 livelli.  o  Impostare il volume

Riprodurre / Cancellare messaggi registrati

Riprodurre un messaggio

I messaggi registrati sono riprodotti nell’ordine in cui sono registrati. Ogni volta che viene riprodotto un messaggio, l’apparecchio indica il giorno della settimana e l’ora di chiamata.

 Riprodurre messaggi  Interrompere la riproduzione  Ripetere il messaggio 2 x  Messaggio precedente  Messaggio successivo

Cancellare un messaggio

 Riprodurre il messaggio da cancellare  Cancellare con riproduzione in corso

Cancellare tutti i messaggi

Sono cancellati tutti i messaggi già riprodotti.

 Avviare la procedura di cancellazione  Cancellare i messaggi

Segreteria telefonica

Display della segreteria telefonica

Il display della segreteria telefonica visualizza lo stato dell’apparecchio.

− − Segreteria telefonica disinserita

0−59 Segreteria telefonica inserita, numero

di messaggi registrati

In presenza di nuovi messaggi, sul display lampeggia l’indica-

zione relativa ai messaggi salvati.

rA È visualizzato compiendo impostazioni

alla segreteria telefonica tramite unità mobile.

rE È visualizzato con registrazione di

messaggio in corso.

Impianti telefonici interni / Servizi addizionali

8 Impianti telefonici interni / Servizi addizionali

Tasto R in impianti telefonici interni

Avendo collegato il telefono ad un impianto telefonico interno, il tasto R consente di accedere a tutte le altre funzioni disponibili come per es. trasferimento di chiamata e funzione di richiamata automatica. Si prega di consultare le istruzioni per l’uso del proprio impianto telefonico interno per individuare il tempo flash da impostare al fine di poter usufruire di queste funzioni. Il rivenditore autorizzato è in grado di indicare se il telefono acquistato funzionerà senza alcun problema nel proprio impianto telefonico interno. Il tempo flash è impostato nel menu. A pagina 78 è indicata la posizione da scorrere nel menu.

Cifra per il segnale dalla centrale

In presenza di impianti telefonici interni è necessario selezionare un determinato numero prima di ottenere un segnale di libero che indica la disponibilità della linea di collegamento di rete. La cifra per il segnale dalla centrale è memorizzabile. Non appena il telefono riconosce la cifra per il segnale dalla centrale davanti ad un numero di chiamata inserito, l’apparecchio prevede automaticamente una pausa di selezione dopo la cifra per il segnale di linea libera. Impostare la cifra per il segnale dalla centrale  pagina 78.

Inserire manualmente la pausa di selezione

L’immissione di una pausa di selezione dopo la cifra per il segnale dalla centrale è eseguibile manualmente e consente di proseguire la sele-

zione del numero senza dover attendere il segnale di libero.

2 sec. ' Immettere una pausa di selezione Dopo la cifra per il segnale dalla centrale si procede, trascorso un determi-

nato intervallo di tempo, con la selezione del numero di chiamata vero e proprio.

La pausa di selezione è anche programmabile in sede di immis-

sione di numeri di chiamata nella segreteria telefonica [memoria dei numeri di chiamata].

Tasto R e servizi addizionali

Il telefono supporta servizi addizionali messi a disposizione dal proprio gestore di rete telefonica come per es. le funzioni di chiamata in attesa, avviso di chiamata e chiamata a conferenza. Il tasto R consente di accedere

a questi servizi addizionali. Si prega di consultare il proprio gestore di rete telefonica per ottenere informazioni sul tempo flash necessario all’utilizzo dei servizi addizionali. Rivolgersi al proprio gestore di rete telefonica per ottenere l’abilitazione ai servizi addizionali. Il tempo flash è impostato nel menu. A pagina 78 è indicata la posizione da scorrere nel menu.

Visualizzazione del numero di chiamata (CLIP1)

La visualizzazione del numero di chiamata è un servizio addizio-

nale offerto dal proprio gestore di rete telefonica. Si consiglia di rivolgersi al proprio gestore di rete telefonica per ricevere maggiori informazioni a riguardo.

A condizione che il collegamento telefonico disponga di questa funzione, l’apparecchio visualizza il numero telefonico del chiamante non appena il telefono squilla. Nel caso in cui il chiamante abbia soppresso la trasmissione del proprio numero di chiamata, appare un’apposita indicazione. Se il numero di chiamata non è visualizzabile, questo non sarà memorizzato nell’elenco chiamate.

Segreteria telefonica integrata nella rete telefonica

Sono numerosi i gestori di rete telefonica che offrono come servizio addizionale una segreteria telefonica integrata nella stessa rete. Se il gestore mette a disposizione una segreteria telefonica all’interno della propria rete telefonica, un simbolo informa sulla presenza di nuovi messaggi (VMWI Questa funzione è disponibile solo nel caso di abilitazione al servizio da parte del gestore di rete telefonica. Per maggiori dettagli a riguardo, rivolgersi al proprio gestore di rete telefonica. Avendo attivato questo servizio addizionale e in presenza di nuovi messaggi sulla propria segreteria telefonica in rete, è dato modo di disattivare manualmente nel menu la visualizzazione senza ascoltare il messaggio. A pagina 78 è indicata la posizione da scorrere nel menu.

Msg Wait Off ,

CLIP: Calling Line Identification Presentation = Visualizzazione del

numero telefonico del chiamante.

VMWI: Visual Message Waiting Indication = Segnalazione ottica di

nuovi messaggi.

Disattivare la visualizzazione

9 Struttura di menu

Menu principale

Nel menu principale si giunge premendo il tasto softkey cedura da seguire per scorrere all’interno del menu ed eseguire immissioni è riportata a pagina 67.

SMS

Scrivi SMS  Opzion Invia Inserisci num Invia

Opzion Rubrica telef

Salva

Modello

Ricevuti Inviati Modello Impostazioni Centro SMS Centro SMS 1 − 4

Servizio invio Centro SMS 1/2 Allarme SMS On/Off

. La pro-

Ripet chiamata Elenco chiamat

Struttura di menu

Segreteria tel

Riproduci msgg Cancella msgg Segret ON/OFF On/Off Testo annuncio Nuovo annuncio Con registr/Senza reg

Ascolta annun Con registr/Senza reg

Impostazioni Mod segreteria Con registr/Senza reg

Ritardo Mod risparm

2 Chiamate − 8 Chiamate Tempo registr 30s − 180s Intercetta On/Off

Accesso remoto Off

On Imm vecch PIN 

 Imm nuovo PIN   Ripeti PIN

Ulteriori informazioni sui messaggi di testo SMS  pagina 82.

Sono memorizzati fino a 30 messaggi.

Struttura di menu

Audio

Selez toni Esterno Melodia 1 − 15

Suono avviso Suono tasti On/Off

Impostazioni

Impost portat Chiam diretta PIN sistema1Off

 Reset portatil Si/No

Il PIN di sistema è impostato in fabbrica su 0000".

Interno Melodia 1 − 15 Vol suoneria Off, 1 − 5 Silenz Off/Beep

Tono riscontro On/Off Batter scarica On/Off Fuori tiro On/Off

On 

Selez base Base 1 Display Contrasto 1 − 8

Nome portatile 

Lingua Deutsch/English/

Italiano/Français Risposta dir On/Off Selez portat Base 1 − 4 PIN sistema Deselez portat PIN sistema



Imposta base

Selez toni Melod suone-

ria

Melodia 1 − 5

Vol suoneria Off, 1 − 5

Priorità port

Tutti i portat Seleziona port Portatile 1 − 5 

 2/4/6/8

Proc selezione Toni/Impulsi Tempo flash 80ms − 800ms Msg Wait Off PIN sistema Imm vecch PIN Imm nuovo PIN 

 Ripeti PIN

Prefisso  Mode ECO On/Off

 Reset sistema3Immetti PIN Si/No

Qui è possibile impostare se una chiamata in arrivo dovrà essere segnalata presso tutte le unità portatili selezionate all’interno dell’impianto telefonico o se invece dovrà squillare solo una determinata unità portatile.

Attenzione: Tutti i messaggi presenti, anche messaggi nuovi/non ri-

prodotti, sono cancellati in caso di un reset del sistema!



Ora / Allarme Data/ora Formato ora 12 ore/24 ore

Rubrica telefonica

 scorrere / per selezionare la voce desiderata

Opzion Nuovo inserim. Nome portatile  

 Generale

Allarme Immetti ora

Formato data mm/gg o gg/mm Immetti ora

Immetti data

Allarme On/Off Off

Una volta Giornalment

Melod suoneria Melodia 1 − 15

Numero   Selez gruppo Nessuno

Famiglia Ufficio Amici Servizi VIP Altri

Struttura di menu

 Modifica voce Nome portatile

Numero   Selez gruppo Nessuno

Vedi Nome portatile 

Numero 

Melodia gruppo Copia Portatile 1, 2, .. Copia tutti Portatile 1, 2, .. Cancella voce Si/No Cancella tutti Si/No Occup memoria Modif gruppo Selezionare il

gruppo

Selez rapida Tasto 2 − 9 Selezionare la

Se il tasto di selezione rapida risultasse già occupato, la rispet-

tiva voce è visualizzata.

 

Famiglia Ufficio Amici Servizi VIP Altri Generale

Disattivo

Melod suoneria

voce

Struttura di menu

Numeri di chiamata speciali

 scorrere / per selezionare la voce desiderata

Opzion Vedi Nome portatile

Cancella voce Modifica voce Nome portatile  

Cancella tutti Si/No

Elenco chiamate

 scorrere / per selezionare la voce desiderata

Opzion Vedi

Cancel Cancella tutti Si/No Chiama numero Opzion Rubrica telef

Salva numero vedi Nuovo inserim. Impostazioni Tipo chiamata Tutte chiam

Numero

Numero 

Ripet chiamata Elenco chiamat

Chiam perse

Allarme elenco On/Off

SMS

 vedi SMS pagina77.

Ripetizione di chiamata

 scorrere / per selezionare la voce desiderata

Opzion Cancel Si/No

Cancella tutti Si/No Chiama numero Opzion Rubrica telef

Ripet chiamata Elenco chiamat

Salva numero vedi Nuovo inserim.

10 Funzioni speciali

Procedura di selezione

Il presente telefono funziona sia all’interno di sistemi telefonici analogici (procedura di selezione a impulsi), sia se integrato in moderni sistemi telefonici digitali (procedura di selezione a toni). La procedura di selezione è impostata nel menu. A pagina 78 è indicata la posizione da scorrere nel menu.

Selezione a toni temporanea

Qualora fosse possibile utilizzare il telefono soltanto con la procedura di selezione a impulsi, non sarà necessario rinunciare ai vantaggi della procedura di selezione a toni (ad es. per l’interrogazione della segreteria telefonica dalla rete telefonica). Con chiamata in corso è possibile passare temporaneamente alla procedura di selezione a toni.

2 sec.  Premere con chiamata in corso A conclusione della chiamata il telefono passa di nuovo automaticamente

alla procedura di selezione a impulsi.

Allarme

Una volta attivata la funzione, la propria unità portatile rilascia un allarme all’orario precedentemente impostato. A pagina 79 è indicata la posizione da scorrere nel menu.

Chiamata diretta

La funzione consente di memorizzare un numero telefonico selezionato automaticamente non appena si preme un tasto qualsiasi del telefono

Opzion

(tranne menu.

Selezione rapida

È necessario aver memorizzato numeri telefonici sotto forma di numeri di selezione rapida. A pagina 79 è indicata la posizione da scorrere nel menu.

2 sec. ) a - Premere il tasto di selezione rapida

Il numero di chiamata memorizzato è direttamente selezionato.

). A pagina 78 è indicata la posizione da scorrere nel

desiderato

Funzioni speciali

Copiare voci della rubrica telefonica

Le voci all’interno della rubrica telefonica sono trasferibili da un’unità portatile all’altra.

Copiare una singola voce

 Aprire la rubrica telefonica / Selezionare la voce desiderata

Opzion

/, OK Selezionare e confermare "Copia"

/,

Selezionare e confermare l’unità

Compiere la propria selezione presso

Copiare tutte le voci

 Aprire la rubrica telefonica

Opzion

/, /, OK Selezionare e confermare l’unità

Selezionare e confermare "Copia tutti"

Compiere la propria selezione presso

Richiamare l’opzione

portatile

l’unità portatile ricevitrice

Richiamare l’opzione

portatile

l’unità portatile ricevitrice

SMS

11 SMS

Requisiti SMS

L’allacciamento telefonico deve disporre della caratteristica funzionale

CLIP

telefonico è abilitato alla caratteristica funzionale richiesta. Per poter usufruire del servizio SMS2 può rendersi necessaria la precedente abilitazione al servizio presso il gestore della rete.

 L’invio di SMS non è possibile da qualsiasi tipo di impianto telefonico

interno.

Volendo compiere l’invio di un SMS da un impianto telefonico in-

 L’invio di SMS non è attualmente possibile in caso di collegamenti call

by call.

 L’invio di messaggi SMS è soggetto a costi supplementari.  Se il ricevitore non utilizza un servizio SMS o se il rispettivo telefono

non è abilitato alla ricezione di SMS, il messaggio SMS è inoltrato sotto forma di messaggio vocale.

 Il calcolo delle rispettive spese avviene da parte del proprio gestore di

rete telefonica.

Centro di servizio SMS

La distribuzione dei messaggi SMS è eseguita da parte di un centro di servizi. Per inviare messaggi di testo SMS è necessario programmare il numero del centro di servizi nella propria unità portatile  pagina 77. Il numero del centro di servizio necessario è comunicato dal provider prescelto che provvederà altresì ad indicare la procedura da seguire per l’abilitazione al servizio SMS.

Il presente telefono è già predisposto per l’invio di messaggi di

. Informarsi presso il gestore delle rete telefonica se l’allacciamento

terno, memorizzare sull’unità portatile prima la cifra per il segnale dalla centrale richiesto dal proprio impianto telefonico, quindi il numero del centro di servizi.

testo SMS. Alcuni numeri di centri SMS risultano già programmati sull’unità portatile. Basta attivare il centro SMS desiderato nel menu SMS  pagina 77.

Centro SMS 1 Centro SMS 2 Swisscom: 0622100000 Cablecom: 0435375370

Immettere testi

Sui tasti a cifra si trovano altresì delle lettere per l’immissione di testi. Premendo ripetutamente il relativo tasto si ha modo di selezionare lettere, cifre e caratteri speciali. La navigazione da seguire per scrivere degli SMS è indicata nella struttura menu  pagina 77.

 Passare da lettere maiuscole a lettere

Cancel

tenere

minuscole e viceversa Cancellare l’ultima posizione

Cancellare tutto

Modelli per SMS

Sono disponibili 5 modelli preprogrammati  pagina 77.

Segnale di avviso SMS (allarme)

La ricezione di un messaggio di testo SMS nuovo è segnalato acusticamente con un segnale di avviso. Il segnale è attivato o disattivato tramite menu. A pagina 77 è indicata la posizione da scorrere nel menu.

CLIP: Calling Line Identification Presentation = Visualizzazione del

numero telefonico del chiamante.

SMS: Short Message Service = Servizio per l’invio di messaggi di te-

sto brevi.

12 Ampliamento del sistema telefonico

Lo standard internazionale GAP1 regola la compatibilità di unità portatili e stazioni base di costruttori differenti. In tal modo è possibile adoperare apparecchi SWITEL in combinazione con apparecchi di altri costruttori all’interno di un unico sistema telefonico. Può comunque anche verificarsi la mancata disponibilità di alcune funzioni.

Maggior numero di unità portatili

È possibile registrare complessivamente fino a 5 unità portatili presso la propria stazione base.

Registrazione di unità portatili

Prima di registrare un’unità portatile, passare con la stazione base alla modalità di registrazione.

tenere  fintanto che  lampeggia Modalità di registrazione avviata Procedere a questo punto con la registrazione dell’unità portatile

 pagina 78. Utilizzare per la registrazione il codice PIN attualmente impostato  pagina 78.

Una volta eseguita la selezione, all’unità portatile è assegnato un numero di chiamata interno. Questo numero di chiamata interno è visualizzato sul display.

Per registrare unità portatili di altri costruttori, leggere prima le ris-

pettive istruzioni per l’uso.

Deselezione di unità portatili

Ogni unità portatile è in grado di deselezionare se stessa o altre

unità dalla presente stazione base. In tal caso, nel display dell’unità portatile deselezionata è visualizzata l’indicazione Selezionare !.

Unità portatili sono deselezionate nel menu. A pagina 78 è indicata la posizione da scorrere nel menu.

Ampliamento del sistema telefonico

Maggior numero di stazioni base

La portata della propria unità portatile può essere aumentata registrando l’apparecchio ad un numero maggiore di stazioni base. È possibile registrarsi contemporaneamente presso 4 stazioni base differenti. Ogni stazione base necessita di una propria presa telefonica. Si può trattare di allacciamenti con lo stesso o differente numero di chiamata. Selezione dalla base  pagina 78.

Per chiamate in corso non è invece possibile compiere un trasfe-

rimento da una stazione base all’altra.

La portata del sistema telefonico può essere aumentata disatti-

vando la modalità ECO  pagina 78 (Mode ECO → Off).

GAP: Generic Access Profile = Standard per l’interazione di unità por-

tatili e stazioni base di altri costruttori differenti.

In presenza di problemi

13 In presenza di problemi

Hotline di assistenza

In presenza di problemi con il telefono, seguire le indicazioni riportate qui di seguito. In caso di problemi tecnici è possibile rivolgersi alla nostra hotline di assistenza tecnica chiamando al numero 0900 00 1675 valido per la Svizzera (spese da rete Swisscom alla data di stampa: CHF 2.00 / min). In caso di reclami entro il periodo di garanzia, rivolgersi al rivenditore autorizzato. Il periodo di garanzia ricopre 2 anni.

Domande e risposte

Domande Risposte

Non è possibile instaurare un collegamento con la stazione base

Non è possibile condurre una chiamata telefonica

Collegamento disturbato, interrotto

− Verificare se la registrazione alla stazione base è stata eseguita con il codice PIN corretto  pagina 78.

− Il telefono non è collegato correttamente oppure presenta un guasto. Utilizzare esclusivamente il cavo di collegamento telefonico fornito.

− Provare con un altro telefono se l’allacciamento telefonico in questione è funzionante.

− L’alimentatore di rete non è inserito oppure si è in presenza di una caduta di tensione totale.

− L’accumulatore ricaricabile è scarico o guasto.

− La distanza dalla stazione base è troppo grande.

− Procedura di selezione non impostata correttamente  pagina 78.

− La distanza dalla stazione base è troppo grande.

− Luogo di installazione della stazione base errato.

Il sistema non reagisce più − Ripristinare la configurazione iniziale

L’accumulatore ricaricabile si scarica dopo pochissimo tempo

La visualizzazione del numero di chiamata (CLIP non funziona

La segreteria telefonica non registra alcun messaggio

Non è possibile compiere un’interrogazione a distanza

CLIP: Calling Line Identification Presentation = Visualizzazione del

numero telefonico del chiamante.

per tutte le funzioni  pagina 78.

− Estrarre brevemente l’alimentatore di rete dalla presa di corrente.

− L’accumulatore ricaricabile è scarico o guasto.

− Riporre l’unità portatile correttamente nella stazione base. Pulire le superfici di contatto su unità portatile e stazione base con un panno morbido e asciutto.

− Posizionare l’unità portatile per la durata di 20 ore nella stazione base.

− La visualizzazione del numero di chiamata è un servizio addizionale offerto

)

dal proprio gestore di rete telefonica. Per maggiori dettagli a riguardo, rivolgersi al proprio gestore di rete telefonica.

− Il chiamante ha disattivato la trasmissione del proprio numero di chiamata.

− Assicurarsi che la segreteria telefonica sia stata collegata e inserita correttamente.

− Verificare che la memoria della segreteria telefonica non sia piena. Cancellare eventuali messaggi dalla memoria  pagina 77.

− Verificare se è stato utilizzato il codice di sicurezza corretto previsto per l’interrogazione a distanza  pagina 77.

− Il telefono utilizzato per compiere l’interrogazione a distanza deve passare alla procedura di selezione a toni.

14 Specifiche tecniche

Specifiche tecniche

Caratteristica Valore

Standard DECT1−GAP Alimentazione elettrica

(stazione base) Alimentazione elettrica

(stazione di carica) Portata Esterno: ca. 300 m

Stand−by fino a 100 ore Max. durata di conversazione fino a 10 ore Accumulatore ricaricabile NiMH 2.4 V 600 mAh Procedura di selezione Toni (DTMF)

Temperatura ambiente ammessa da 10 °C a 30 °C Umidità dell’aria relativa ammessa da 20 % a 75 % Funzione flash 80, 100, 120, 180, 250, 300, 600 o

Ingresso: 220/230 V, 50 Hz Uscita: 6 V, 600 mA

Ingresso: 220/230 V, 50 Hz Uscita: 6 V, 300 mA

Interno: ca. 50 m

Impulsi (IWV)

800 ms

Specifiche tecniche

Configurazione iniziale

Unità portatile

La configurazione iniziale è ripristinata nel menu. A pagina 78 è indicata la posizione da scorrere nel menu.

Vol suoneria 5 Suono tasti On Melodia interna 1 Volume dell’altoparlante 3 Melodia esterna 2 Ripet chiamata Vuoto Batter scarica On Volume del ricevitore: 3 Fuori tiro On Lingua Deutsch

Stazione base

La configurazione iniziale è ripristinata nel menu. A pagina 78 è indicata la posizione da scorrere nel menu.

Attenzione: Tutti i messaggi presenti, anche messaggi nuovi/

non riprodotti, sono cancellati in caso di un Reset sistema!

PIN sistema 0000 Tempo flash 100 ms Proc selezione Toni Melod suoneria 1 Prefisso Vuoto Vol suoneria 3 Elenco chiamat Vuoto Mode ECO On

DECT: Digital Enhanced Cordless Telecommunication = Standard per

telefoni senza cavo.

GAP: Generic Access Profile = Standard per l’interazione di unità por-

tatili e stazioni base di altri costruttori differenti.

Specifiche tecniche

Segreteria telefonica

Segreteria tel On Tempo registr 60 s Testo annuncio Con registr Intercetta On Ritardo Mod risparm Accesso remoto On

Dichiarazione di conformità

Questo apparecchio risponde a quanto disposto dalla Direttiva UE:

1999/5/CE Direttiva concernente le apparecchiature radio, le apparecchiature terminali di telecomunicazioni e il reciproco riconoscimento della loro conformità. La conformità con la direttiva di cui sopra viene confermata dal marchio CE applicato sull’apparecchio.

Per la dichiarazione di conformità completa si prega di voler usufruire del servizio gratuito di download dal nostro sito Internet www.switel.com

15 Consigli per la cura / Garanzia

Consigli per la cura

 Pulire le superfici degli apparecchi con un panno morbido e

antipilling.

 Non utilizzare mai detergenti o solventi.

Garanzia

Gli apparecchi SWITEL sono costruiti e collaudati in osservanza dei processi di produzione più moderni. L’impiego di materiali selezionati e tecnologie altamente sviluppate sono garanti di una perfetta funzionalità e lunga durata in vita. La garanzia non viene considerata esecutiva qualora la causa del malfunzionamento dell’apparecchio è dovuta al gestore della rete telefonica oppure se questa è da attribuirsi ad un impianto telefonico interno interposto. La garanzia non si estende a batterie, accumulatori o batterie ricaricabili utilizzati all’interno degli apparecchi. Il periodo di garanzia ricopre 24 mesi a partire dalla data di acquisto.

Entro il periodo di garanzia si procederà all’eliminazione gratuita di tutti i guasti dovuti a difetti di materiale o produzione. Il diritto di garanzia cessa in caso di interventi da parte dell’acquirente o di terzi. Danni derivanti da un impiego o esercizio non conforme agli usi previsti, a naturale usura, a errato montaggio o errata conservazione, a collegamento o installazione impropri, dovuti a forza maggiore o ad altri influssi esterni non sono coperti da garanzia. In qualità di produttore ci riserviamo il diritto, in caso di reclami, di riparare o sostituire le parti difettose o di rimpiazzare l’apparecchio. Parti o apparecchi sostituiti passano di nostra proprietà. Sono esclusi diritti di risarcimento per danni qualora non siano dovuti a intenzione o colpa grave del costruttore.

Nel caso in cui il presente apparecchio dovesse ciò nonostante presentare un difetto durante il periodo di garanzia, si prega di rivolgersi esclusivamente al negozio di rivendita dell’apparecchio SWITEL assieme al relativo scontrino di acquisto. In base alle presenti disposizioni, tutti i diritti di garanzia dovranno essere fatti valere esclusivamente nei confronti del rivenditore autorizzato. Decorso il termine di due anni dalla data di acquisto e consegna dei nostri prodotti non sarà più possibile fare valere alcun diritto di garanzia.

Consigli per la cura / Garanzia

Indice alfabetico

16 Indice alfabetico

Accettare una chiamata, 72 Accettazione di chiamata, 64, 69 Accettazione diretta, 64 Agganciare il ricevitore, 69 Allarme, 81 Ampliamento, 83 Annunci, 72 Attivare, 69, 72, 75 Attivazione a distanza, 74

Blocco tastiera, 70

Cancellare, 71, 72, 73, 75 Cancellare messaggi, 75 Caricare, 64 Centro di servizio, 82 Cercare, 70 Chiamata diretta, 81 Chiamata in attesa, 70 Chiamate a conferenza, 70 Chiamate interne, 69 Cifra per il segnale dalla centrale, 76 CLIP, 76 Codice PIN, 73 Compiere telefonate, 69 Concludere una chiamata, 69 Configurazione iniziale, 85 Consigli per la cura, 87 Contenuto della confezione, 63 Copiare voci della rubrica telefonica, 81 Creare, 68, 71

Data, 64, 72 Deselezionare, 83 Dichiarazione di conformità, 86 Disattivare, 69, 72, 75 Display, 66, 75 Domande e risposte, 84 Durata di conversazione, 70 Durata di registrazione massima , 72

Elementi di comando, 65 Elenco chiamate, 71 Eliminare guasti, 84 Esercizio, 66 Esercizio presso l’unità portatile, 72 Esercizio presso la base, 75

Funzione di richiamata, 69 Funzione vivavoce, 70 Funzioni, 81 Funzioni a tasti, 73, 74

Garanzia, 87

Hotline di assistenza, 84

Immissione di testi, 82 Immissione di un nome, 71 Immissione di un testo, 71 Impianti telefonici interni, 76 Indicazioni di sicurezza, 62 Info, 80 Inserire l’accumulatore ricaricabile, 64 Inserire manualmente la pausa di

selezione, 76 Intercettare, 72 Interrogazione a distanza, 73

Lingua, 72 Lingua di display, 64

Melodia, 71 Melodia di suoneria, 70 Menu impostazioni, 72 Menu messaggi, 73 Menu principale, 77 Messa in funzione, 63 Messaggi, 75 Modalità annuncio, 72 Modalità di risparmio energetico, 67 Modalità di stand−by, 67 Modalità ECO, 64 Modelli per SMS, 82 Modi di scrittura, 66 Modificare, 71

Nomi di gruppo, 71 Numeri di chiamata speciali, 71

Ora, 64, 72

Paging, 70 Pausa di selezione automatica, 76 Problemi, 84 Procedura di selezione, 81 Procedura di selezione a impulsi, 81 Procedura di selezione a toni, 81

Registrare, 72, 83 Riduzione delle radiazioni, 64 Ripetizione di chiamata, 69, 80 Riprodurre, 75 Riprodurre messaggi, 73 Riscontro, 70 Risparmio di addebiti, 72 Ritardo, 72 Rubrica telefonica, 69, 71, 79, 80

Salvare, 68, 71 Segnale di avviso, 82 Segreteria telefonica, 72 Segreteria telefonica integrata nella rete

telefonica, 76 Selezionare, 69 Selezione a toni temporanea, 81 Selezione del gruppo, 71 Selezione rapida, 71, 81 Servizi addizionali, 76 Silenziamento, 70 Silenziamento del microfono, 70 Simboli, 66 Simboli di display, 66 SMS, 82 Sollevare il ricevitore, 69 Specifiche tecniche, 85 Stato di carica dell’accumulatore

ricaricabile, 64 Stazione base, 63, 65, 83 Stazione di carica, 63 Struttura di menu, 77

Tasti di navigazione, 67 Tasto R, 76 Trasferimento di chiamata, 69

Unità portatile, 65, 83

Visualizzazione del numero

di chiamata, 71, 76 VMWI, 76 Voci della rubrica telefonica, 68, 71 Volume, 75 Volume del ricevitore, 70

Indice alfabetico

Appunti

1 Safety Information 92. . . . . . . . . . . . . . . .

2 Preparing the Telephone 93. . . . . . . . . . .

4 Operating Elements 95. . . . . . . . . . . . . . .

6 Preliminary Information 96. . . . . . . . . . . .

7 Telephoning 98. . . . . . . . . . . . . . . . . . . .

6 Phone Book / Call List 100. . . . . . . . . . . . .

9 Answering Machine 101. . . . . . . . . . . . . . .

8 PBX / Supplementary Services 105. . . . . . .

11 Menu Structure 106. . . . . . . . . . . . . . . . . .

10 Special Functions 110. . . . . . . . . . . . . . . .

11 SMS − Text Messages 111. . . . . . . . . . . . .

12 Extending the Telephone System 112. . . . .

12 In Case of Problems 113. . . . . . . . . . . . . .

17 Technical Properties 114. . . . . . . . . . . . . .

15 Maintenance / Guarantee 116. . . . . . . . . . .

16 Index 117. . . . . . . . . . . . . . . . . . . . . . . . .

Contents

Safety Information

1 Safety Information

Please read this operating instruction manual thoroughly.

Intended use

The telephone is suitable for telephoning within a public telephone network system. Any other use is considered unintended use. Unauthorised modification or reconstruction is not permitted. Under no circumstances open the device or complete any repair work yourself.

Installation location

Prevent excessive exposure to smoke, dust, vibration, chemicals, moisture, heat and direct sunlight.

Do not use the handset in potentially explosive areas.

Power adapter plug

Attention: Only use the power adapter plug supplied because

other power supplies could damage the telephone. Ensure access to the power adapter plug is not obstructed by furniture or such.

Rechargeable battery pack

Attention: Never throw batteries into a fire. Only use batteries of

the same type. Pay attention to the correct polarity. Incorrect polarity of the batteries represents a risk of explosion during charging.

Power failure

The telephone cannot be used to make calls in the event of a power failure. Always keep a cord connected telephone which operates without an external power supply available in case of emergency situations.

Medical equipment

Attention: Never use the telephone in the vicinity of medical

equipment. Effects on such equipment cannot be fully ruled out.

DECT1 telephones can cause an unpleasant humming sound in hearing

aids.

DECT: Digital Enhanced Cordless Telecommunication = Standard for

cordless telephones.

Disposal

In order to dispose of your device, take it to a collection point provided by your local public waste authorities (e.g. recycling centre). The adjacent symbol indicates that the device must not be disposed of in normal domestic waste! According to laws on the disposal of electronic and electrical devices, owners are obliged to dispose of old electronic and electrical devices in a separate waste container.

Batteries must be disposed of at the point of sale or at the appropriate collection points provided by the public waste authorities.

Packaging materials must be disposed of according to local regulations.

2 Preparing the Telephone

Safety information

Attention: It is essential to read the Safety Information in

Chapter 1 before starting up.

Checking the package contents

The package contains:

Content

Base station (answering machine) with power adapter plug

Charging station with power adapter plug

Handset 1 2 3 4 Telephone connection cable 1 1 1 1 Power pack 1 2 3 4 Operating instructions 1 1 1 1

DFT 817x model

8171 81721817318174

1 1 1 1

− 1 2 3

Connecting the base station

Attention: Position the base station at least 1 m away from other

electronic devices, otherwise there is a risk of mutual disturbance.

Connect the base station as illustrated in the diagram. For reasons of safety, only use the power adapter plug and telephone connection line supplied.

Telephone line socket

Mains power outlet

Attention: With regard to the base station with answering

machine, use the power adapter plug model No. VD060060I, bearing the output data: 6 V, 600 mA.

Connecting the charging station

Connect the charging station as illustrated in the diagram. For safety reasons, only use the power adapter plug supplied.

Preparing the Telephone

Mains power outlet

Visit www.switel.com to find out whether the telephone set is already

available.

Attention: With regard to the charging station, use the power

adapter plug model No. SY−06030−GS, bearing the output data: 6 V, 300 mA.

Only applies to telephone sets with at least two handsets  Checking the package contents" on Page 93.

Preparing the Telephone

Inserting the battery pack

Open the battery compartment cover. Connect the plug leading from the battery pack to the corresponding socket in the battery compartment. Insert the battery pack in the battery compartment. Only use the battery pack supplied. Pay attention that the cable is not jammed. Close the battery compartment cover.

Charging the battery pack

Before the handset is used for the first time, insert it in the base

station / charging station for at least 20 hours.

The handset warms up during the charging process. This is normal and does not represent a risk. Do not charge the handset with charging units from other manufacturers. The current battery charge status is indicated in the display:

Full Half empty Low Empty

Setting the time and date on the handset

The time and date are set via the menu. Refer to Page 108 for the sequence of menu option selections.

Setting the display language

The display language is available in German, English, Italian and French. Set the language using the menu. Refer to Page 107 for the sequence of menu option selections.

Auto Answer

If this function is activated, an incoming call is taken when the handset is removed from the base station. The automatic answering function is activated and deactivated using the menu. Refer to Page 107 for the sequence of menu option selections.

Private branch exchanges

If you want to connect the telephone to a private branch exchange, more information is provided on Page 105.

Setting the date and time on the answering machine

The date and time are set automatically on the answering machine via the handset.

Low−radiation operation (ECO mode)

Default setting = ECO Mode → On

Both in Call mode as well as in Standby mode, the radiation is reduced considerably when ECO mode is activated as compared to standard, cordless DECT telephones.

If necessary, you can increase the range of the telephone system

by switching ECO mode off  Page 107 (ECO Mode → Off).

3 Operating Elements

The buttons in this operating manual are subsequently depicted with a uniform contour. Therefore, slight deviations in the appearance of the symbols on the telephone buttons compared to those depicted here are possible.

Handset

1 Earpiece 2 Display 3 Info" menu button  4 Softkey, right 5 Scroll upwards  /

Redialling  6 R−button (Flash)  7 Scroll right  /

Menu  8 On−hook button,

Standby button  9 Digit keys 10 #−button / Key lock  11 Microphone 12 *−button / Switch ringing

tone off / Temporary tone

dialling mode  13 Call button (off−hook)  14 Scroll downwards  /

Call list  15 Scroll left  /

Phone book  16 Handsfree  17 Softkey, left 18 Loudspeaker on the rear side

16 15

14 13

3 4 5

6 7

Base station (answering machine)

1 Loudspeaker 2 Display 3 Locate handset

(Paging)  4 Volume +  5 Play  6 Play next message  7 Stop  8 Volume −  9 Play previous message  10 Answering machine

on/off  11 Delete  12 Charge contacts 13 LED: SMS text message 14 LED: Call indicator  15 LED: Power 

Operating Elements

13 14 15

2 3

4 5

6 7

89101112

Preliminary Information

4 Preliminary Information

This chapter provides basic information on using the operating instruction manual and the telephone.

Description of operating sequences in the manual

Display Description

 Displays the contour of buttons  Press the button depicted briefly

2 sec.  Press the button depicted for 2 seconds

Press and hold  Press and hold down the button depicted

Release  Release the button depicted

 Enter digits or letters  Handset rings ! Base station rings

" Remove the handset from the base station # Place the handset in the base station

Back

Int

Icons and texts in the handset display

Depicts text in the display

Depicts icons in the display

Press the softkey  Page 95

On: A call is currently being made. Flashing: A call has been received  Page 98.

There are new calls in the call list  Page 109.

The answering machine is switched on.

New messages are recorded on the answering machine.

The ringing tone has been switched off  Page 99.

Handsfree mode is activated  Page 99.

The key lock is activated  Page 99.

On: You have received a new SMS1  Page 111. Flashing: SMS text memory is full.

The microphone has been muted  Page 99.

On: The connection to the base station is good. Flashing: The connection to the base station is poor. Move nearer to the base station.

Icon Description

On: Indicates the battery charge status. Run−through segments: The battery pack is being charged  Page 94.

On: The alarm function is activated. Flashing: The alarm is ringing.

hh:mm dd/mm Display of time and date  Page 108.

SMS: Short Message Service = Service for sending text messages.

Standby mode

All descriptions in this operating manual assume that the handset is in Standby mode. The system switches to Standby mode by pressing the  button.

85 86

Energy−save mode

When the handset has been in Standby mode for some time, it automatically switches to energy−save mode. The display no longer lights up. Press any button to reactivate Standby mode.

Navigation buttons

The softkeys (4) and (17) are assigned different functions in the different menus. The function buttons are always referred to in this manual according to the texts directly above them in the display.

15 14

Button In Standby mode In a menu

4 − Open the main menu − Open the menu displayed

5 − Open the redialling list

7 − Open the SMS menu

14 − Open the call list

15 − Open the phone book

17 − Internal calls

4 5

− Scroll through the menu

− Change the settings

− Open the menu displayed

− Change the settings

− Scroll through the menu

− Change the settings

− Move one level back

− Change the settings

− Cancel the programming and saving processes

− Move one level back

Preliminary Information

Navigating in the menu

All the functions can be accessed via the various menus. Refer to the menu structure to find how to access the respective functions  Page

106. Menu

 or  Select the required submenu

 or  Select the required function

 or  Select the required setting  Use the digit keys to enter numbers or

OK Back

 Cancel the programming/saving

Every process is automatically cancelled if there is no input within

30 seconds.

Creating phone book entries − example

The way in which to navigate through the menus and enter data is explained by means of the example Creating phone book entries. Proceed as in this example for all the settings.

 Open the phone book

Option If there are no entries in the phone book, the Option" step is auto-

matically skipped.

 or , ,  Enter the name and continue ,  Enter the phone number and continue

 or ,

Open the main menu

Open the submenu

Open the function

letters Confirm the input

Move one level back

processes, activate Standby mode

Press the softkey

Select the function and confirm it

Select the group and confirm it

Telephoning

5 Telephoning

Taking a call

, " or  Take the call

Ending a call

 or # End the call

Switching the handset off and on

You can switch the handset off to save the battery. 2 sec. , 4 sec.  Switch the handset on

Making a call

 Enter the phone number

Clear

 Dial the phone number

It is also possible to press the Call button /Handsfree button

Redialling

The telephone stores the last 20 numbers dialled in a redialling list. Further information  Page 109.

 Open the redialling list  or ,  Select an entry and dial the number

Calling back calls received

The telephone stores the numbers of the last 30 calls received in a call list  Page 109.

 Open the call list  or ,  Select an entry and dial the number

Ye s

 first and wait for the dialling tone. The digits then entered are dialled immediately. It is not possible to correct wrong digits individually using this dialling procedure.

Switch the handset off

(max. 24 digits) Delete the last digit if incorrect

Dialling numbers from the phone book

There must be phone numbers stored in the phone book  Pages 97 and 108

 Open the phone book  or ,  Select an entry and dial the number

Internal calls

Making an internal call

There must be two or more handsets (HS1, HS2, ...) registered on your base station in order to make internal calls free of charge.

Int

HS1:  or ,

HS2:  Take the internal call on the other

HS1/HS2:  End the internal call

, Dial the internal call number of the

handset required

handset

Forwarding external calls internally

Int

HS1:  or , HS2:  Take the internal call on the other

HS1:  Transfer the call

, Dial the internal call number during the

conversation with the external caller

handset

It is only possible to make internal calls when at least two handsets are

connected;  Checking the package contents" on Page 93.

Holding a call / brokering

While a call is in progress, it is possible to dial another handset in order to consult with someone. The external caller is put on hold while you converse with the second, internal person called. You can repeat this procedure as often as required.

Int

HS1:  or , HS2:  Take the internal call on the other

HS1: Brok Change back and forth between the

, Dial the internal call number during the

conversation with the external caller

handset

callers

Making conference calls

An external call can be transferred to another internal handset for a conference call.

Int

HS1:  or , HS2:  Take the internal call on the other

HS1:

HS1: HS1 / HS2:  End the conference

, Dial the internal call number during the

Conf Start the conference Single

conversation with the external caller

handset

Only continue the internal call

Setting the receiver volume

The volume can be adjusted to one of 5 settings during a call.  or  Select the required volume

Talk time display

The duration of a call is displayed in hours, minutes and seconds during the call.

Handsfree

Muting the microphone in the handset

Key lock

Handset ringing melody

This function is used to listen to the caller via the loudspeaker.

 Activate the handsfree facility  Deactivate the handsfree facility

The microphone in the handset can be activated and deactivated during a telephone conversation.

 Switch the microphone off (muting

function)

 Switch the microphone on

The key lock prevents functions assigned to buttons being activated inadvertently.

2 sec.  Activate the key lock function

Incoming calls can still be taken in the normal way even when the

key lock function is activated. Emergency numbers can still be dialled even if the key lock function is activated.

2 sec.  Deactivate the key lock function

The ringing melody on the handset can be deactivated. 2 sec.  Deactivate the ringing melody

Only the base station rings in the event of an incoming call, not

the handset.

2 sec.  Activate the ringing melody

Searching for the handset (Paging)

If you have mislaid your handset, you can locate it again with the aid of a search tone.

 {«} Start the search tone  or  End the search tone

Telephoning

Phone Book / Call List

6 Phone Book / Call List Phone Book

You can use the phone book to store up to 200 phone numbers together with the associated names.

Names can have maximally 15 characters and phone numbers maximally 24 digits.

 Always enter the area access code with the phone numbers so that

incoming local calls can also be assigned to a phone book entry.

 When the memory capacity is used up, the message Memory full"

appears in the display. To create space, an existing entry must first be deleted.

 The phone book entries are arranged alphabetically. To access the

required phone book entry directly, press the first letters of the corresponding name.

Entering names

Letters are also imprinted on the digit keys. Letters, digits and special characters are entered by pressing the relevant key the respective number of times.

To enter the same letter twice, press the button to enter the letter.

Wait until the cursor skips one position forwards. Enter the letter again.

The way to:

− create phone book entries,

− edit phone book entries,

− delete phone book entries and

− assign speed dial buttons, is explained in the Phone book" menu structure  Page 108.

Group selection

You can assign your phone book entries to groups which have specific properties that you can define.

The way to:

− assign your entries to groups,

− edit group names and

− assign melodies, is explained in the Phone book" menu structure  Page 108.

Call List

A total of 30 phone numbers can be stored in a call list.

The caller number display (CLIP1) is a supplementary service

offered by your telephone network provider. The caller number appears in the display if the service is offered by your telephone network provider. Contact your network provider for further information.

The way to:

− display phone numbers in the call list,

− save phone numbers in the call list in the phone book and

− delete phone numbers from the call list

is explained in the Call list" menu structure  Page 109.

Special phone numbers

Ten important phone numbers can be saved. The entries are then automatically available for all the handsets.

The way to:

− display the entries,

− edit the entries and

− delete the entries

is explained in the Special phone numbers" menu structure  Page 109.

100

CLIP: Calling Line Identification Presentation = Display the caller’s

phone number.

SWITEL DFT 817x User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
