Switel BCF817 User Manual [de]

Babyfon mit Kamera
Écoute−bébé vidéo
Baby controllo con telecamera
Baby monitor with camera

BCF 817

Bedienungsanleitung

Mode d’emploi

Istruzioni per l’uso

Operating Instructions



Bedienungsanleitung 3. . . . . . . . . . . . . . . . . . .

Mode d’emploi 21. . . . . . . . . . . . . . . . . . . . . . .

Istruzioni per l’uso 39. . . . . . . . . . . . . . . . . . . . .

Operating Instructions 57. . . . . . . . . . . . . . . . . .



1

Inhaltsverzeichnis

1 Sicherheitshinweise 4. . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Bedienelemente und Anzeigen 5. . . . . . . . . . . . . . . . . . . .

3 Menüstruktur 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Geräte in Betrieb nehmen 10. . . . . . . . . . . . . . . . . . . . . . .

5 Kamera bedienen 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Monitor bedienen 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Falls es Probleme gibt 17. . . . . . . . . . . . . . . . . . . . . . . . . .

8 Technische Eigenschaften 18. . . . . . . . . . . . . . . . . . . . . . .

9 Pflegehinweise / Garantie 19. . . . . . . . . . . . . . . . . . . . . . .

3

Sicherheitshinweise

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch. Verwahren Sie die Bedienungsanleitung im­mer bei dem Gerät und geben Sie sie an jeden Benutzer oder nachfolgenden Besitzer weiter.

Bestimmungsgemäße Verwendung

Das Babyfon dient zur Raumüberwachung. Die Kamera übermittelt von ihrem Standort aus Stimmlau­te und Bilder an den Monitor. Der Monitor darf dabei nur in Innenenräumen aufgestellt werden. Jede
andere Verwendung gilt als nicht bestimmungsgemäß.

Die Verwendung der Geräte ersetzt nicht die persönliche Beaufsichtigung, z. B. eines Kindes.

Der Anwender wird nicht aus seiner persönlichen Haftung entlassen.

Die Geräte sind nicht für den medizinischen Einsatz geeignet. Warn− oder Signaltöne von At-

mungs− oder Herztonüberwachungsgeräten können nicht übertragen werden.

Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie die Geräte in

keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch. Schadensersat­zansprüche, die über die gesetzlichen Bestimmungen hinausgehen, sind ausgeschlossen.

Medizinische Geräte

Achtung: Benutzen Sie die Geräte nicht in der Nähe von medizinischen Geräten. Eine Beein-

flussung kann nicht völlig ausgeschlossen werden.

Aufstellungsort

 Legen Sie die Kamera niemals in das Bett oder in den Laufstall eines Babys/Kindes.
 Stellen Sie sicher, dass sich die Netzkabel und die Geräte immer außerhalb der Reichweite von

Babys/Kindern befinden, d. h. mindestens einen Meter entfernt.

 Babys/Kinder dürfen nicht mit den Netzkabeln und Geräten spielen. Erstickungsgefahr!
 Achten Sie darauf, die Netzkabel so zu verlegen, dass niemand darüber stolpert und die Geräte

zu Boden reißt.

 Sorgen Sie während des Betriebs für ausreichende Belüftung aller Komponenten. Legen Sie

keine Kissen, Handtücher oder Ähnliches auf die Geräte.

 Der Aufstellungsort hat entscheidenden Einfluss auf den einwandfreien Betrieb. Halten Sie einen

Abstand von mindestens einem Meter zu elektronischen Geräten, wie z. B. Mikrowellen oder
HIFI−Geräten ein, da es sonst zu gegenseitiger Beeinflussung/Störung kommen kann.

 Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit,

Hitze oder direkte Sonneneinstrahlung.

 Verwenden Sie die Geräte nicht in explosionsgefährdeten Bereichen.

Netzteil

Achtung: Verwenden Sie nur die mitgelieferten Netzteile, da andere Netzteile das Babyfon

beschädigen können. Sie dürfen den Zugang zum Netzteil nicht durch Möbel oder andere Ge­genstände versperren.

Achtung: Achten Sie beim Betrieb mit einem Netzteil auf den einwandfreien Zustand der

Netzkabel und Stecker. Abgeknickte oder durchgescheuerte Netzkabel sind lebensgefähr­lich!

Aufladbarer Akku

Achtung: Werfen Sie den Akku nicht ins Feuer.

Achten Sie auf die richtige Polung!

Stromausfall

Bei Stromausfall ist die Kamera funktionsunfähig. Nur der Monitor funktioniert, insofern zuvor der Akku
über das Netzteil ausreichend geladen wurde.

4

Bedienelemente und Anzeigen

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsor­gungsträgers (z. B. Wertstoffhof). Nach dem Elektro− und Elektronikgerätegesetz sind Besit­zer von Altgeräten gesetzlich verpflichtet, alte Elektro− und Elektronikgeräte einer getrenn­ten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät
auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelan­gen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie
sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel
sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, si­cher zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie
Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sam­melstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

2 Bedienelemente und Anzeigen

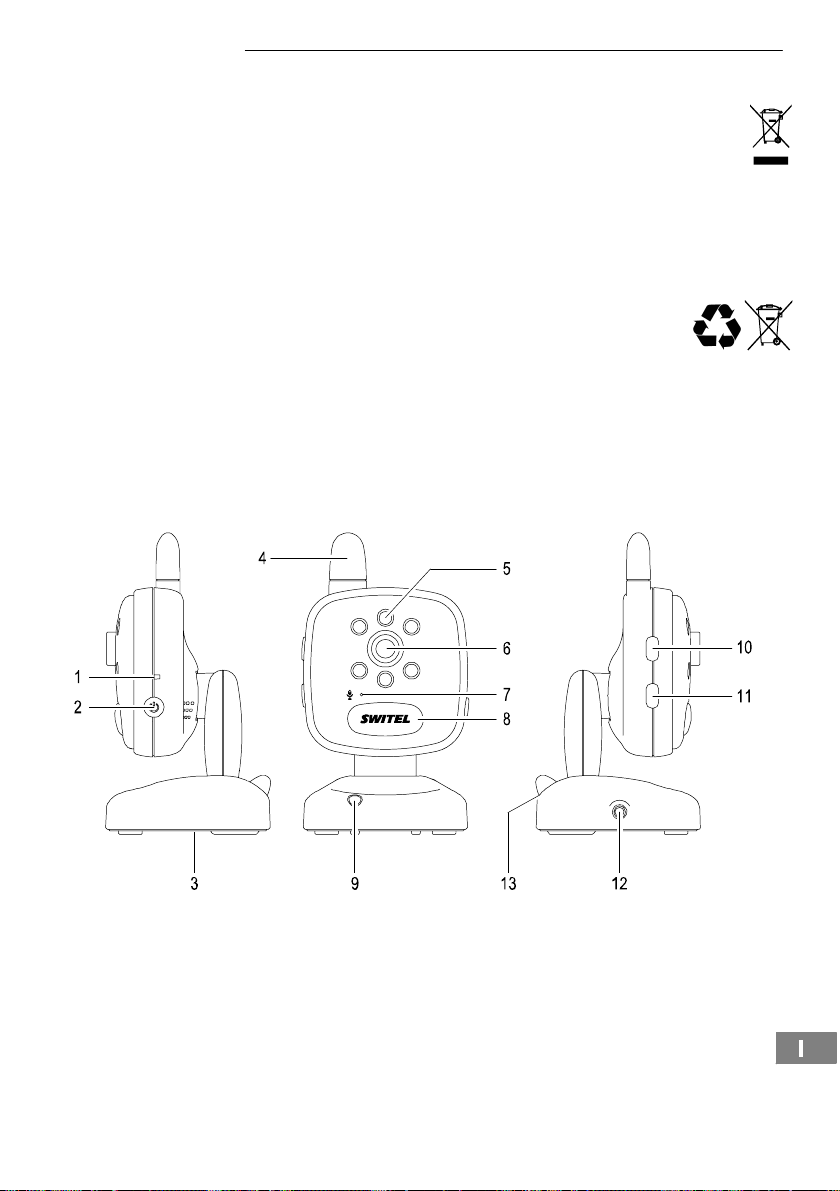

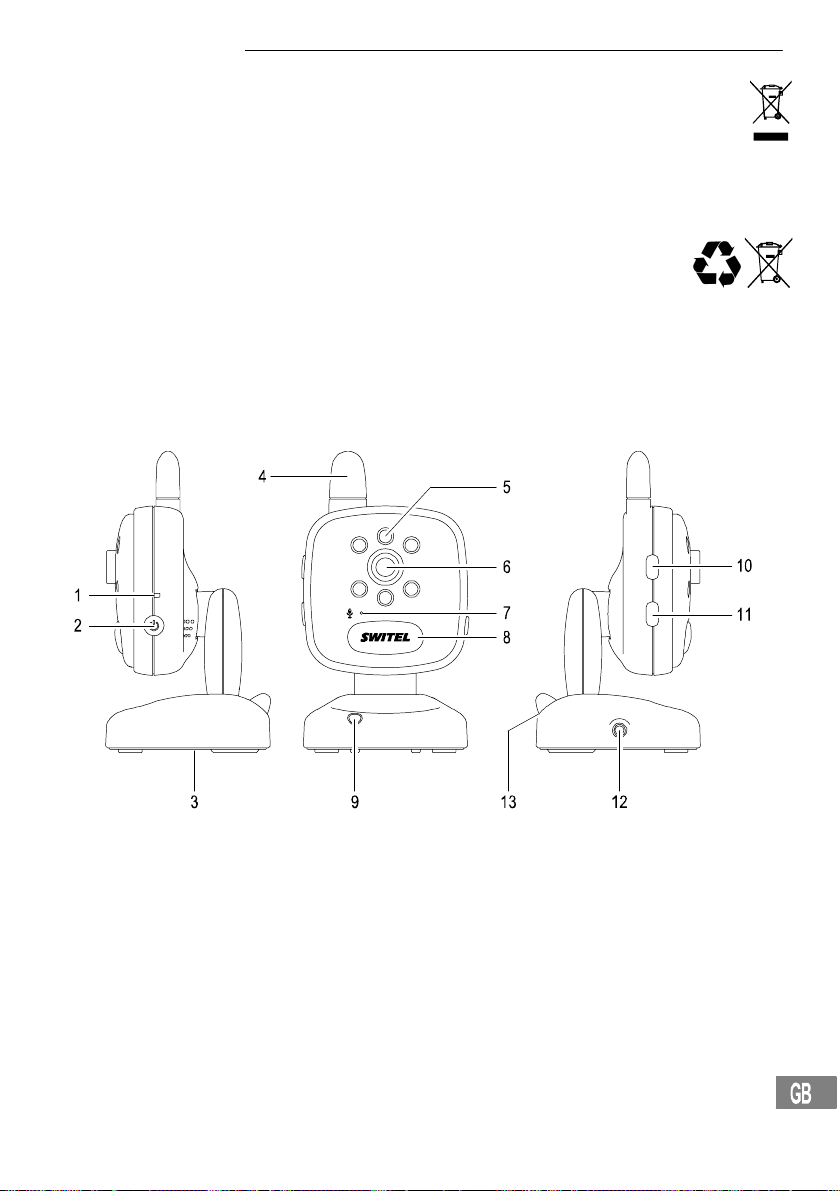

Kamera

1 An−/Aus−LED 7 Mikrofon
2 Ein−/Aus−Taste 8 Nachtlicht
3 Lautsprecher (unterhalb des Geräts) 9 Licht−Sensor
4 Antenne 10 Nachtlicht−/Lautstärke−erhöhen−Taste
5 Infrarot−LED (6 Stück) 11 Anmelden−/Lautstärke−verringern−Taste
6 Kameralinse 12 Netzteilanschluss

13 Temperatur−Sensor

5

Bedienelemente und Anzeigen

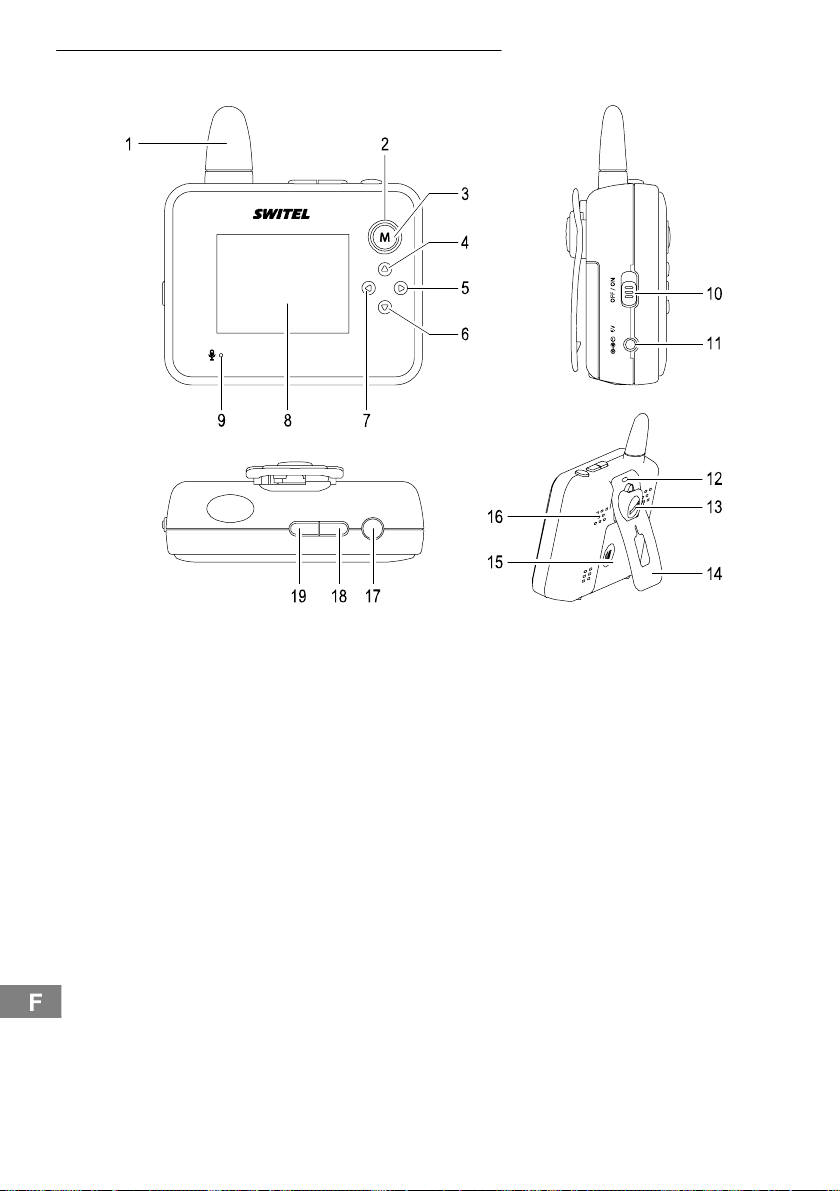

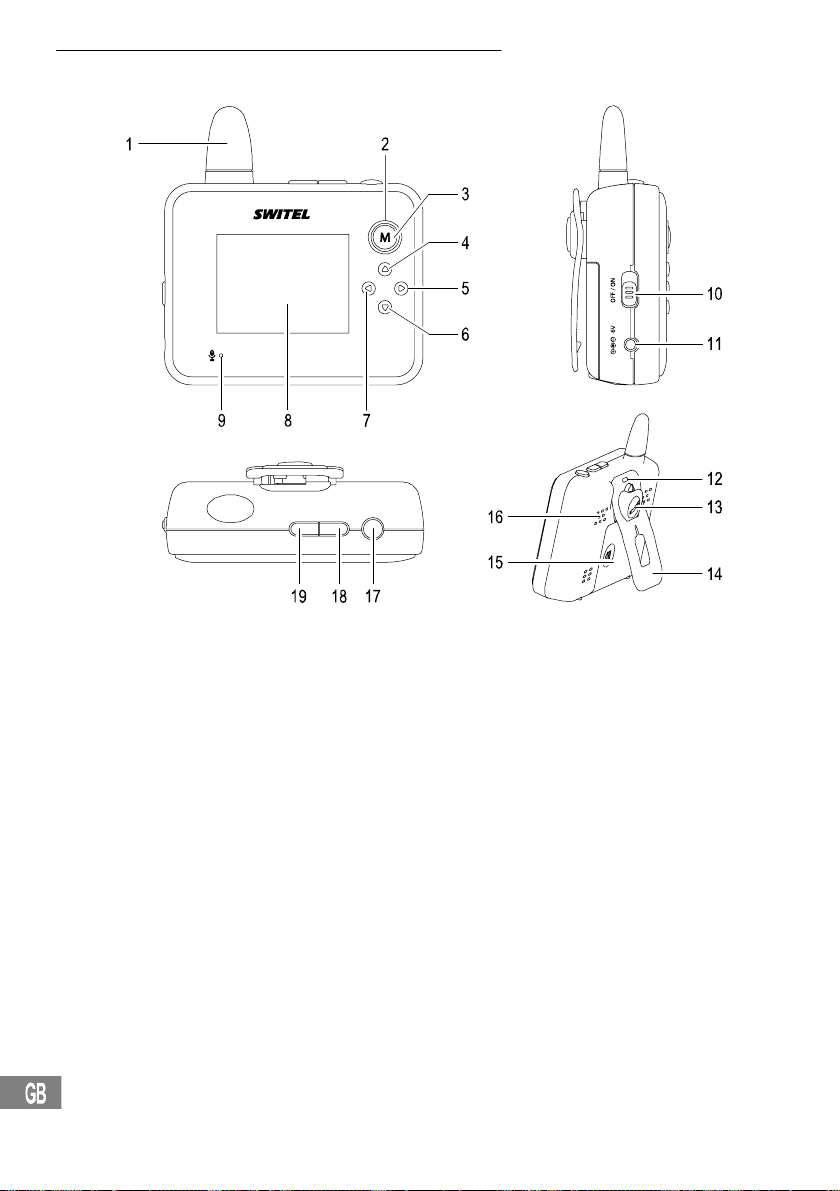

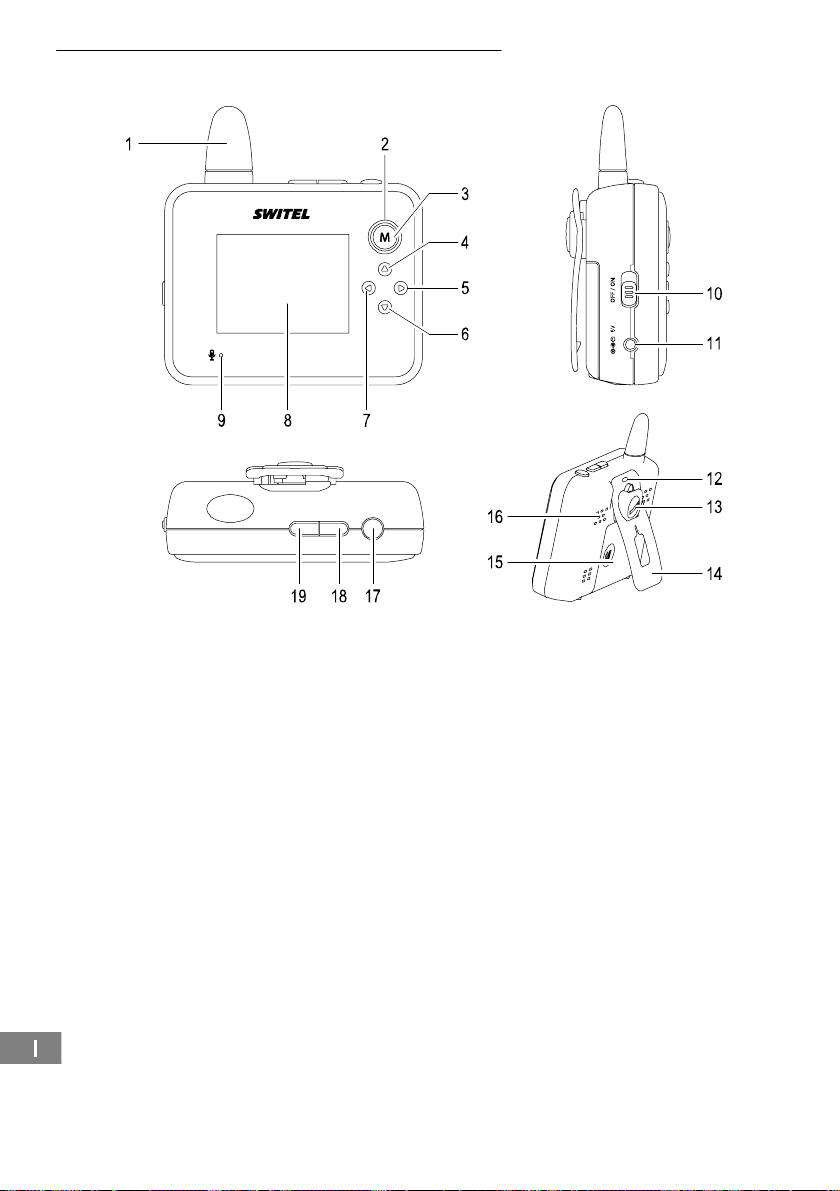

Monitor

1 Antenne 10 Ein−/Aus−Schiebeschalter
2 An−/Aus−LED 11 Netzteilanschluss
3 Menü−/OK−Taste 12 Öse zum Befestigen eines Gurts
4 Aufwärts−Taste 13 Drehbare Aufstellerverriegelung
5 Rechts−Taste 14 Aufsteller
6 Abwärts−Taste 15 Akkufachabdeckung
7 Links−Taste 16 Lautsprecher
8 Display 17 Monitoring−/Sprech−Taste
9 Mikrofon 18 Fütterungsalarm−/Zoom−/Anmelden−Taste

19 Kanalwahl−Taste

6

Bedienelemente und Anzeigen

Symbolleiste des Displays

Symbole der Symbolleiste von links nach rechts:

Symbol Bedeutung

Reichweiten−Symbol Zeigt an, wie die Verbindung zur Kamera ist:

Fläschchen−Symbol Zeigt an, ob der Babyfütterungsalarm aktiv ist oder nicht.
Lupen−Symbol Es wurde in das empfangene Bild hineingezoomt.
Temperatur−Symbol Zeigt die aktuelle Temperatur an der Kamera.
Lautsprecher−Symbol Zeigt die Lautstärkestufe am Monitor an:

Kamera−Symbol Zeigt an, welche Kamera gerade mit dem Monitor verbunden ist bzw. welcher

Akku−Symbol Zeigt die Akkukapazität an:

Noten−Symbol Zeigt an, dass gerade an der Kamera ein Schlaflied abgespielt wird. Die Nummer

Reichweiten−Symbol mit 3 grünen Balken: Verbindung ist sehr gut.
Reichweiten−Symbol ohne Balken: Verbindung ist nicht vorhanden. Im Display
blinkt zusätzlich der Hinweis, dass keine Verbindung zur Kamera vorhanden ist.

Symbol durchgestrichener Lautsprecher: Lautstärke aus.
Während des Veränderns der Lautstärke wird angezeigt, welche Lautstärkestufe
einstellt wurde (AUS plus 5 Lautstärkestufen). Mit Ausnahme ausgeschalteter
Lautstärke erlischt das Symbol, kurz nachdem die Einstellung vorgenommen
wurde.

Kanal gerade am Monitor eingestellt ist.

Akku−Symbol zum Teil grün gefüllt: Der Akku ist nicht mehr voll geladen. Die
grünen Segmente zeigen grob den Akkuladezustand an (insgesamt 7 grüne Seg­mente).
Akku−Symbol mit 7 durchlaufenden grünen Segmenten: Der Akku wird geladen.
Akku−Symbol komplett grün gefüllt: Der Akku ist vollständig geladen.

hinter dem Noten−Symbol gibt Auskunft, welches Schlaflied abgespielt wird.

7

Menüstruktur

3 Menüstruktur

2

Zum Navigieren öffnen Sie mit der Menü−/OK−Taste das Hauptmenü (1. Ebene), wählen mit der
Rechts− und Links−Taste einen Menüpunkt aus und bestätigen ihn mit der Menü−/OK−Taste. Dieses
Prinzip gilt auch für die anderen Menüebenen.

Zum Verlassen des Menüs haben Sie mehrere Möglichkeiten:

 Drücken Sie die Monitoring−/Sprech−Taste, um das Menü auf schnellem Weg zu verlassen.
 Warten Sie ein paar Sekunden und das Menü schließt von alleine.
 Wählen mit der Rechts− und Links−Taste EXIT" aus und bestätigen Sie mit Ja".

ALARMTON Akku−Signal Ein

Aus

SIGNAL − KEINE VERB. Ein

Aus

DISPLAY Helligkeit Stufe 1 bis Stufe 5

Dauer − Hintergrundbe. Immer ein

10 Sek.
1 Min.
3 Min.

SCHLAFLIED SCHLAFLIED 1 bis SCHLAFLIED 8 Einmal wiedergeben

Wiederholt wiedergeben
Stopp

EMPFINDLICH­KEIT

Niedrig

Mittel
Hoch
Aus

TEMPERATUR Format Celsius

Mindesttemperatur von 0 °C bis 17 °C (in 1 °C−Schritten)
Höchsttemperatur von 18 °C bis 35 °C (in 1 °C−Schritten)
Signalton Ein

1

in Grad Fahrenheit: von 32° F bis 63° F (in 1° F Schritten),

2

in Grad Fahrenheit: von 64° F bis 95° F (in 1° F Schritten)

8

Fahrenheit

1

2

Aus

SPRACHE English

Français
Deutsch
Nederlands
Español
Português
Italiano

ЕллзнйкЬ

Русский

Magyar

EXIT Ja

Nein

Menüstruktur

9

Geräte in Betrieb nehmen

4 Geräte in Betrieb nehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Die übertragenen Daten (Bild und/oder Töne) sind im Empfangsbereich öffentlich

zu empfangen!

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

1 Kamera 2 Netzteile
1 Monitor 1 Klettband (zur Kameramontage)
1 Lithium−Ionen−Akku für den Monitor 1 Bedienungsanleitung

Monitor in Betrieb nehmen

Achtung: Stellen Sie den Monitor mit einem Mindestabstand von 1 m zu anderen elektroni-

schen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

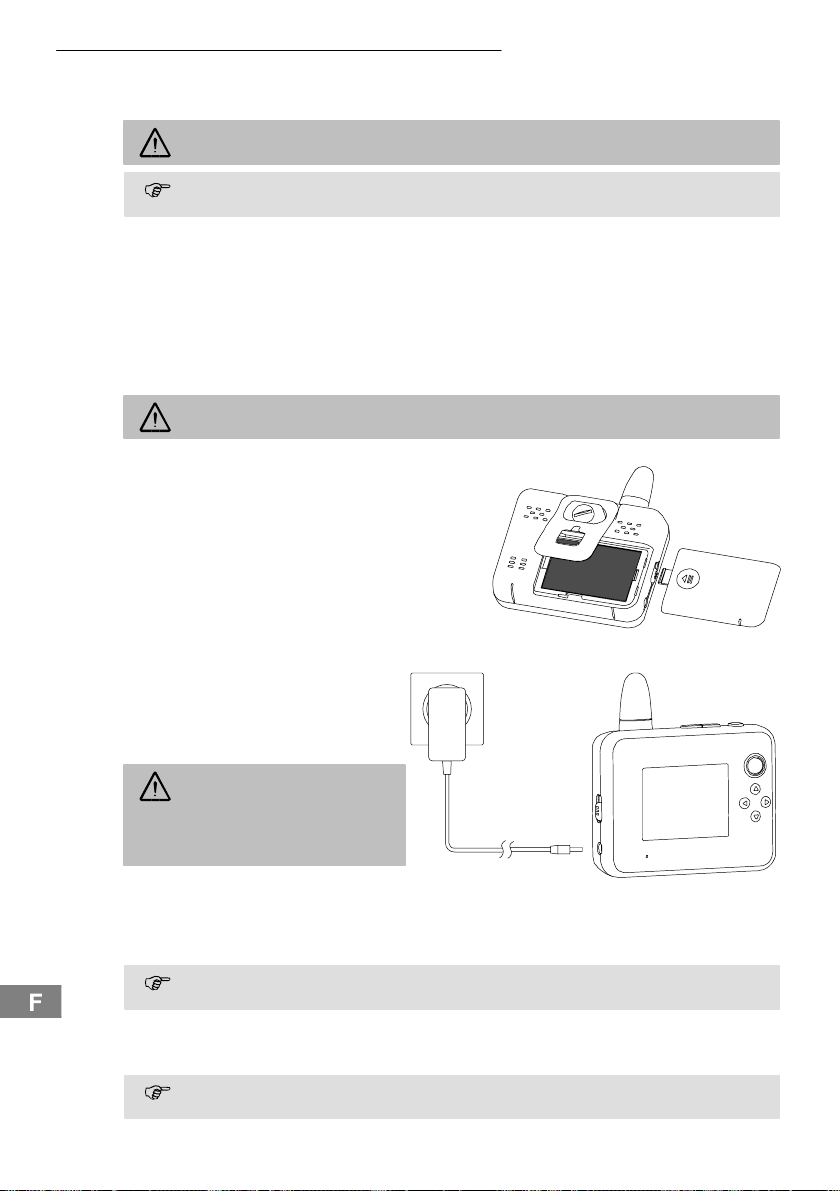

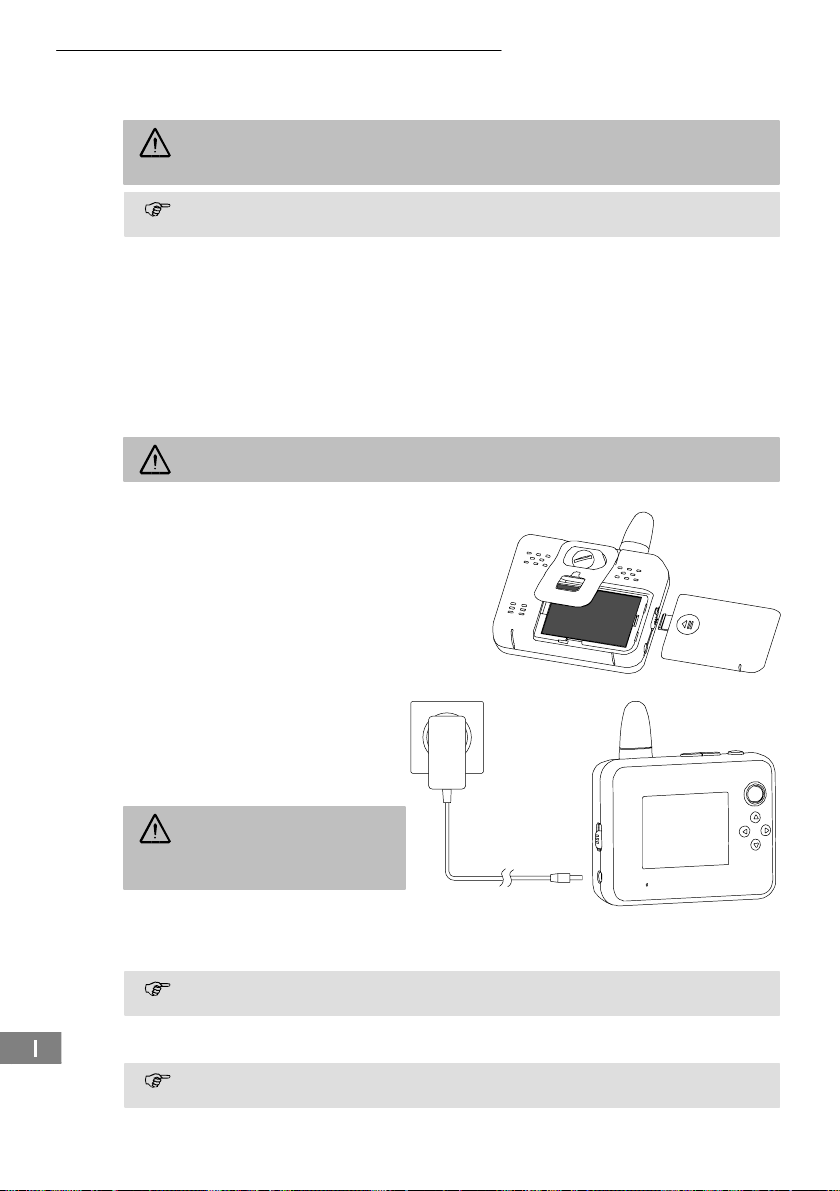

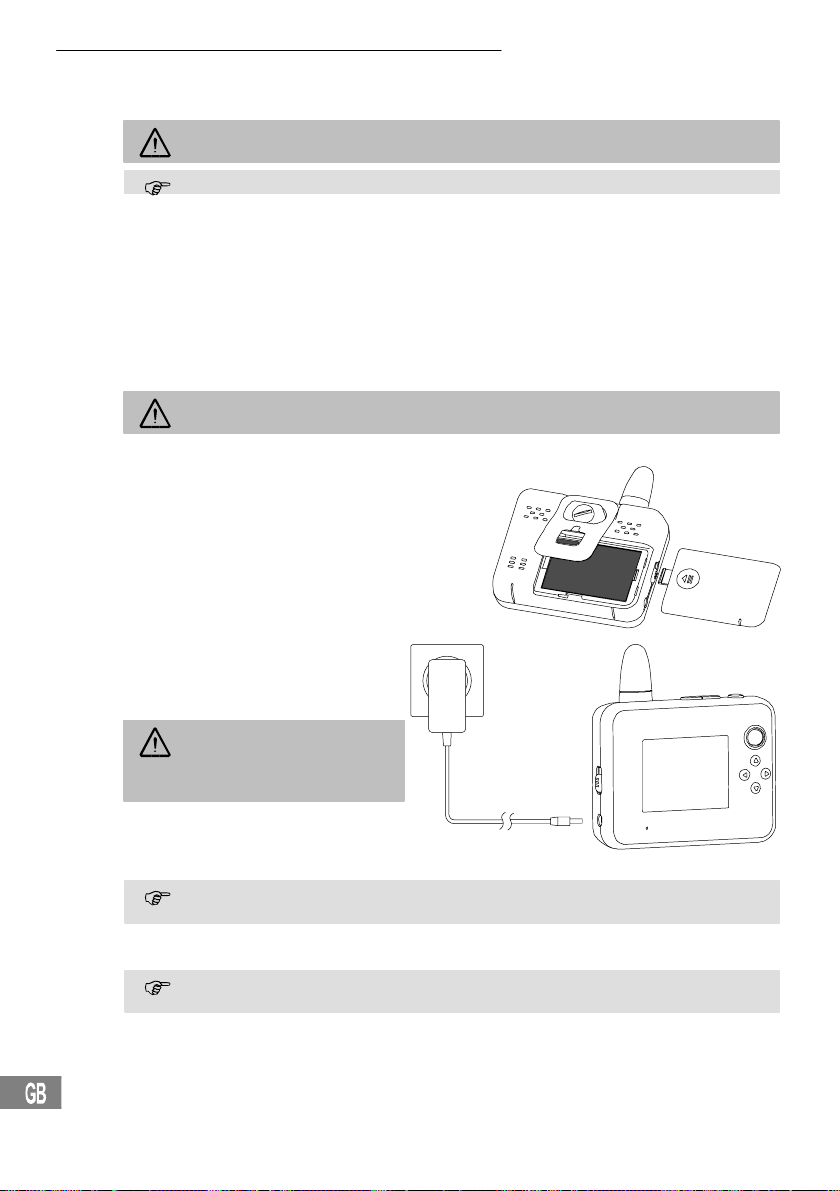

Akku einlegen

1. Öffnen Sie das Akkufach auf der Rückseite des
Monitors: Schieben Sie die Akkufachabdeckung
entgegen der Pfeilrichtung ab.

2. Setzen Sie den Akku polungsrichtig ein. Wichtig:
Die metallischen Kontakte von Akku und Monitor
müssen sich berühren.

3. Schieben Sie die Akkufachabdeckung in
Pfeilrichtung auf, bis sie einrastet.

Monitor anschließen

Schließen Sie den Monitor wie auf der
Skizze abgebildet an. Verwenden Sie aus
Sicherheitsgründen nur das mitgelieferte
Netzteil.

Achtung: Verwenden Sie für

den Monitor nur eines der mitge­lieferten Netzteile mit den Aus­gangsdaten: 6 V, 800 mA.

4

3

Netzsteckdose

10

Zum Einschalten des Monitors schieben Sie
den Ein−/Aus−Schiebeschalter in die Posi­tion ON.

Sobald das Netzteil angeschlossen ist, wird der Akku geladen.

In der Symbolleiste des eingeschalteten Monitors wird der Akkuladezustand angezeigt.

Die grünen Segmente des Akku−Symbols in der Symbolleiste des Displays laufen durch. Ist der Akku
vollständig geladen, ist das Akku−Symbol komplett grün gefüllt.

Lassen Sie den Akku bei der Erstinbetriebnahme für mindestens 4 Stunden ohne Unterbre-

chung laden. Das verlängert die Lebenszeit des Akkus!

Geräte in Betrieb nehmen

Aufsteller

1. Fassen Sie den Aufsteller an der Rückseite des Monitors unten an und ziehen Sie ihn vom Gerät
weg.

2. Drehen Sie die Aufstellerverriegelung z. B. mit einem Schraubendreher nach links, um sie in
dieser Position zu fixieren.

Sie können auch an der Öse im Aufsteller ein Band bzw. einen Gurt befestigen (nicht im Lieferumfang
enthalten).

Kamera in Betrieb nehmen

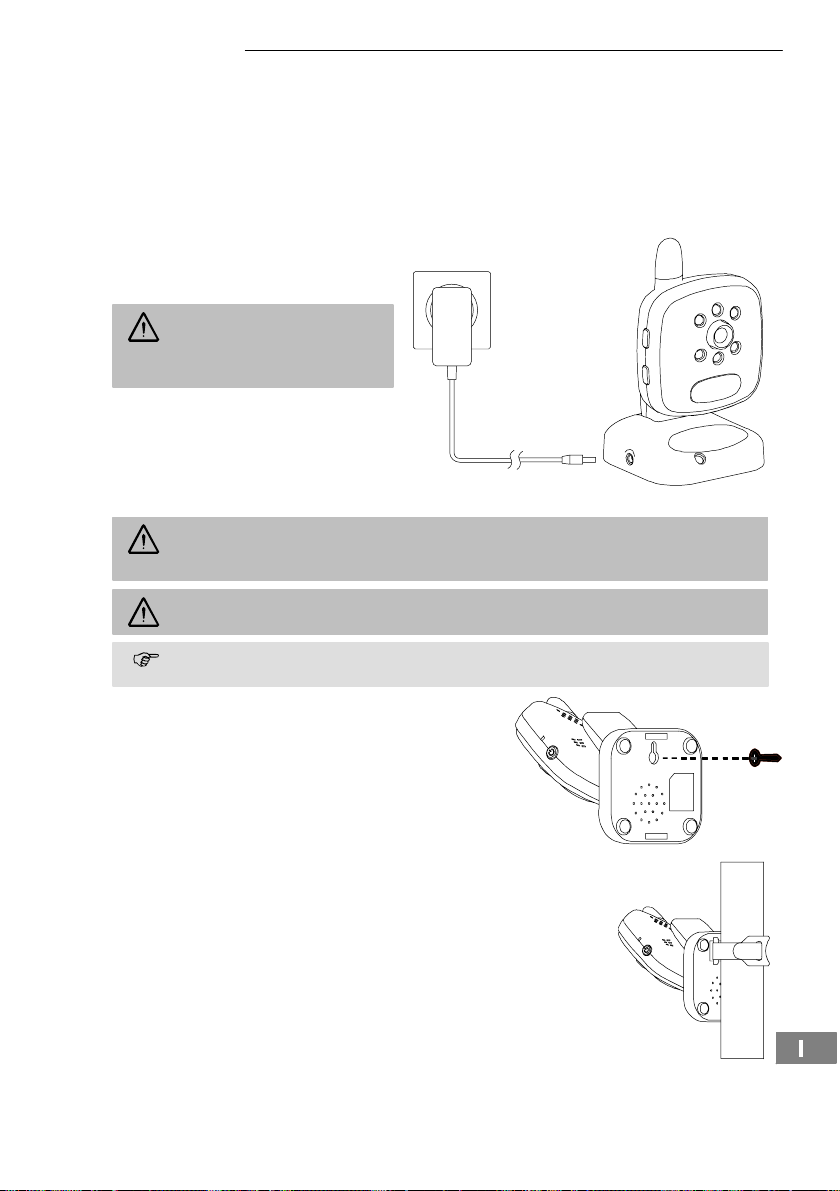

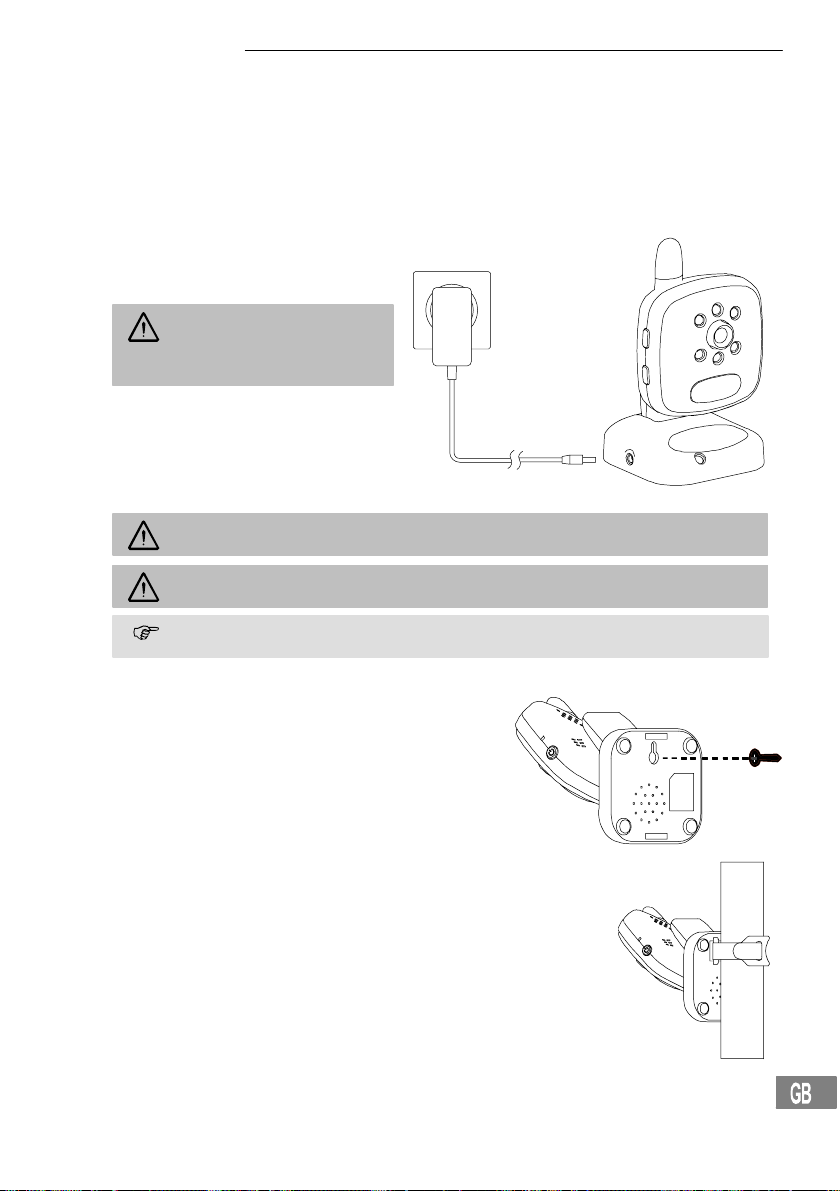

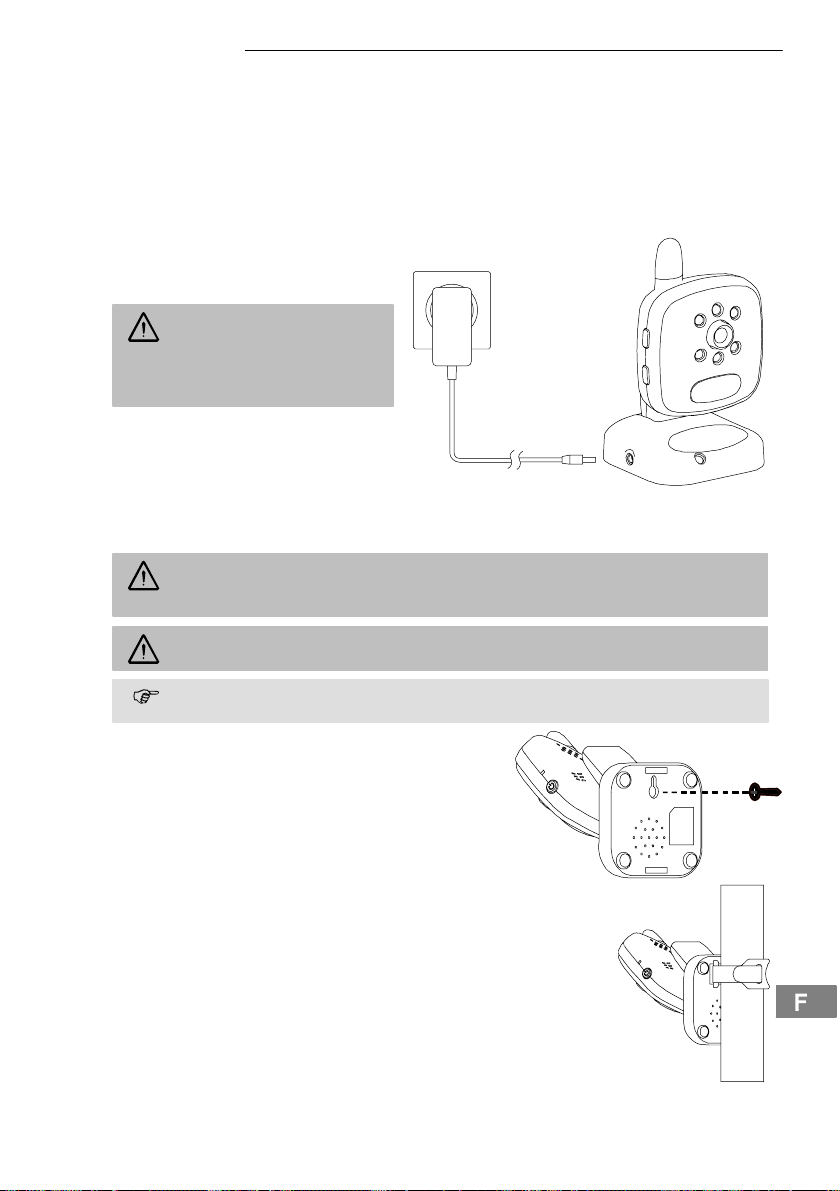

Kamera anschließen

Schließen Sie die Kamera wie in der ne­benstehenden Skizze abgebildet an.

Achtung: Verwenden Sie für die

Kamera nur eines der mitgelie­ferten Netzteile mit den Aus­gangsdaten: 6 V, 800 mA.

Zum Einschalten der Kamera drücken Sie
die Ein−/Aus−Taste, so dass die An−/Aus−
LED grün leuchtet.

Kamera platzieren

Sie können die Kamera hinstellen oder an einer Wand oder einer Strebe montieren.

Achtung: Die Kamera darf nicht näher als 1 m zum Baby stehen bzw. angebracht werden!

Achtung: Stellen Sie die Kamera mit einem Mindestabstand von 1 m zu anderen elektroni-

schen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

Kamera und Monitor müssen einen Mindestabstand von 1 m zueinander haben!

Ist der Abstand geringer, ertönt ein Warnsignal.

Wandmontage: Schrauben Sie eine geeignete Schraube
(nicht im Lieferumfang enthalten) so in die Wand, dass zwi­schen Schraubenkopf und Wand ca. 8−9 mm Platz sind und
hängen Sie die Kamera gemäß nebenstehender Abbildung
daran auf.

Montage an einer Strebe: Fädeln Sie das Klettband gemäß
nebenstehender Abbildung in die Ösen auf der Unterseite
der Kamera und wickeln Sie das Klettband fest um eine
Strebe.

Kamera ausrichten

Die Kamera ist in einem gewissen Bereich nach oben und unten sowie nach
rechts und links schwenkbar. Schwenken Sie die Kamera, nachdem Sie die
Kamera korrekt platziert und den Monitor in Betrieb genommen haben, so,
bis Ihr gewünschter Ausschnitt im Display des Monitors sichtbar wird.

Netzsteckdose

11

Geräte in Betrieb nehmen

Kamera mit Monitor verbinden (Anmeldevorgang)

Monitor und Kamera sind werkseitig bereits miteinander verbunden.
Es können insgesamt bis zu 4 Kameras am Monitor angemeldet werden.

Weitere Kameras melden Sie folgendermaßen am Monitor an:

1. Schalten Sie den Monitor ein.

2. Schalten Sie die (neue) Kamera aus.

3. Halten Sie am Monitor die Fütterungsalarm−/Zoom−/Anmelden−Taste gedrückt und schalten Sie
den Monitor mit dem Ein−/Aus−Schiebeschalter aus und wieder ein. Halten Sie die
Fütterungsalarm−/Zoom−/Anmelden−Taste weiterhin so lange gedrückt, bis im Display der
Anmelden−Bildschirm erscheint (weißer Text auf schwarzem Hintergrund).

4. Wählen Sie im Anmelden−Bildschirm des Monitors durch Drücken der Aufwärts− oder
Abwärts−Taste aus, auf welchem Kanal (CH) die neue Kamera liegen soll.

5. Wählen Sie im Anmelden−Bildschirm des Monitors durch Drücken der Rechts− oder Links−Taste
Pair" (für Pairing" = Anmelden) aus.

6. Versetzen Sie die neue Kamera in den Anmelden−Modus: Drücken Sie an der neuen Kamera
gleichzeitig für 2 Sekunden die Ein−/Aus−Taste und die Lautstärke−verringern−/Anmelden−Taste.
Ist die neue Kamera im Anmelden−Modus, blinkt die An−/Aus−LED an der Kamera.

7. Drücken Sie die Menü−/OK−Taste am Monitor, um den Anmeldevorgang durchzuführen. War der
Anmeldevorgang erfolgreich, zeigt das Display eine entsprechende Meldung.

8. Schließen Sie den Anmeldevorgang durch Drücken der Menü−/OK−Taste ab. Der
Anmelden−Bildschirm zeigt den aktuellen Status an.

9. Wählen Sie im Anmelden−Bildschirm des Monitors durch Drücken der Aufwärts− oder
Abwärts−Taste EXIT" aus und drücken Sie die Menü−/OK−Taste, um den Anmelden−Bildschirm zu
verlassen.

Nach der erfolgreichen Verbindung wird im Display das von der Kamera erfasste Bild angezeigt.

Kamera vom Monitor abmelden (Abmeldevorgang)

1. Schalten Sie den Monitor ein.

2. Halten Sie am Monitor die Fütterungsalarm−/Zoom−/Anmelden−Taste gedrückt und schalten Sie
den Monitor mit dem Ein−/Aus−Schiebeschalter aus und wieder ein. Halten Sie die
Fütterungsalarm−/Zoom−/Anmelden−Taste weiterhin so lange gedrückt, bis im Display der
Anmelden−Bildschirm erscheint (weißer Text auf schwarzem Hintergrund).

3. Wählen Sie im Anmelden−Bildschirm des Monitors durch Drücken der Aufwärts− oder
Abwärts−Taste aus, welche Kamera bzw. welchen Kanal (CH) Sie löschen möchten.

4. Wählen Sie im Anmelden−Bildschirm des Monitors durch Drücken der Rechts− oder Links−Taste
Del" (für Delete" = Löschen) aus.

5. Drücken Sie die Menü−/OK−Taste am Monitor.

6. Schließen Sie den Abmeldevorgang durch Drücken der Menü−/OK−Taste ab. Der
Anmelden−Bildschirm zeigt den aktuellen Status an.

7. Wählen Sie im Anmelden−Bildschirm des Monitors durch Drücken der Aufwärts− oder
Abwärts−Taste EXIT" aus und drücken Sie die Menü−/OK−Taste, um den Anmelden−Bildschirm zu
verlassen.

Kamera auswählen

Wenn Sie mehrere Kameras am Monitor angemeldet haben, drücken Sie am Monitor die Kanalwahl−
Taste, um zwischen den verschiedenen Kameras zu wechseln.

6

5

12

Kamera bedienen

5 Kamera bedienen

Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Kamera und Monitor.

Kamera einschalten

1. Drücken Sie an der Kamera die Ein−/Aus−Taste.
Die An−/Aus−LED leuchtet grün. Die Kamera ist jetzt betriebsbereit.

2. Richten Sie die Kamera gegebenenfalls noch mal aus.

Kamera ausschalten

Drücken und halten Sie an der Kamera die Ein−/Aus−Taste, bis die An−/Aus−LED erlischt.

Nachtsicht

Die Kamera ist mit 6 Infrarot−LEDs ausgestattet. Dadurch ist die Bildübertragung aus unbeleuchteten
Bereichen möglich. Die Nachtsichtfunktion wird automatisch aktiviert, wenn die Lichtverhältnisse es
erfordern.

Bei aktivierter Nachtsichtfunktion ist die Bildschirmdarstellung am Monitor schwarz−weiß.

Nachtlicht

Die Kamera hat ein Nachtlicht, das ein weiches, gleichmäßiges Licht ausstrahlt, welches Ihrem Baby
Sicherheit vermitteln soll.

 Drücken und halten Sie die Nachtlicht−/Lautstärke−erhöhen−Taste, bis das Nachtlicht angeht.
 Drücken und halten Sie die Nachtlicht−/Lautstärke−erhöhen−Taste, bis das Nachtlicht erlischt.

Sprachlautstärke an der Kamera einstellen

Sie können vom Monitor zur Kamera sprechen, z. B. um ein Baby zu beruhigen oder mit einer Person
im Raum Kontakt aufzunehmen, siehe Seite 14 (Sprech−Funktion).

Mit den Lautstärke−Tasten an der Kamera regeln Sie die Lautstärke der Sprachausgabe an der Ka­mera.

 Drücken Sie die Nachtlicht−/Lautstärke−erhöhen−Taste, um die Lautstärke zu erhöhen.
 Drücken Sie die Anmelden−/Lautstärke−verringern−Taste, um die Lautstärke zu verringern.

Kann die Lautstärke nicht mehr erhöht oder verringert werden, ertönt bei Drücken der jeweili-

gen Lautstärke−Taste ein Signalton.

13

Monitor bedienen

6 Monitor bedienen

Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Kamera und Monitor.

Monitor einschalten

Schieben Sie den Ein−/Aus−Schiebeschalter in die Position ON.
Die An−/Aus−LED leuchtet grün. Im Display wird die Symbolleiste angezeigt. Der Monitor befindet sich

jetzt im Monitoring−Modus und ist betriebsbereit.

Monitor ausschalten

Schieben Sie den Ein−/Aus−Schiebeschalter in die Position OFF.
Die An−/Aus−LED erlischt. Das Display geht aus.

Lautstärke am Monitor einstellen

Mit den Aufwärts−/Abwärts−Tasten verändern Sie die Lautstärke, mit der Sie Geräusche aus dem
Raum hören, in dem die Kamera steht. Es stehen 5 Lautstärkestufen zur Verfügung. Außerdem kön­nen Sie die Lautstärke ausschalten.

 Drücken Sie die Aufwärts−Taste, um die Lautstärke zu erhöhen.
 Drücken Sie die Abwärts−Taste, um die Lautstärke zu verringern bzw. auszuschalten.

In der Symbolleiste wird Ihnen während des Veränderns der Lautstärke angezeigt, welche Lautstärke­stufe Sie ausgewählt haben. Wenn Sie die Lautstärke ausgeschaltet haben, wird in der Symbolleiste
dauerhaft ein entsprechendes Symbol angezeigt (durchgestrichener Lautsprecher).

Sprech−Funktion

Sie können vom Monitor zur Kamera sprechen, z. B. um ein Baby zu beruhigen oder mit einer Person
im überwachten Raum Kontakt aufzunehmen.

1. Drücken und halten Sie am Monitor die Monitoring−/Sprech−Taste.

2. Sprechen Sie in das Mikrofon des Monitors.

3. Lassen Sie die Monitoring−/Sprech−Taste los, um wieder die Geräusche im überwachten Raum zu

Bildausschnitt vergrößern (Zoom)

Um Details besser zu sehen, können Sie einen Teil des Bilds vom Display vergrößern (Zoom). Es
steht eine Vergrößerungsstufe zur Verfügung.

1. Zum Hineinzoomen drücken und halten Sie am Monitor die

2. Drücken Sie die Aufwärts−/Abwärts−/Links− und Rechts−Tasten, um den vergrößerten

3. Zum Herauszoomen drücken und halten Sie am Monitor die

Wurde in das Bild hineingezoomt, wird in der Symbolleiste das Lupen−Symbol angezeigt.

Babyfütterungsalarm

Lassen Sie sich daran erinnern, Ihr Baby in festen Intervallen zu füttern.

Babyfütterungsalarm aktivieren

Drücken Sie zum Aktivieren des Babyfütterungsalarms gegebenenfalls mehrfach am Monitor die Füt-
terungsalarm−/Zoom−/Anmelden−Taste, bis in der Symbolleiste hinter dem Fläschchen−Symbol das
Zeitintervall Ihrer Wahl angezeigt wird.

Die Zeitintervalle lassen sich mit jedem Tastendruck um jeweils 30 Minuten erhöhen und können auf
maximal 4:00 Stunden eingestellt werden.

Ist die eingestellte Zeit erreicht, ertönt für maximal 1 Minute ein dauerhaft tutendes Alarmsignal und im
Display blinkt der Hinweis Fütterungszeit".

7

hören.

Fütterungsalarm−/Zoom−/Anmelden−Taste.

Bildausschnitt zu verschieben und den Bereich auszuwählen, den Sie detaillierter sehen wollen.

Fütterungsalarm−/Zoom−/Anmelden−Taste.

8

14

Monitor bedienen

Alarmsignal beenden

Drücken Sie eine beliebige Taste am Monitor, um das Alarmsignal zu beenden.
Wenn Sie das Alarmsignal nicht beenden, endet es automatisch nach 1 Minute. Nach 3 Minuten be-

ginnt das 1−minütige Alarmsignal erneut. Wird das Alarmsignal nicht manuell beendet, gibt das Gerät
insgesamt 5 Alarmintervalle aus. In der Symbolleiste wird vor dem Fläschchen−Symbol die Anzahl der
bereits beendeten Alarmintervalle angezeigt.

Babyfütterungsalarm deaktivieren

Drücken Sie zum Deaktivieren die Fütterungsalarm−/Zoom−/Anmelden−Taste am Monitor so lange, bis
in der Symbolleiste hinter dem Fläschchen−Symbol OFF" angezeigt wird.

Temperatur−Alarm

Legen Sie über das Menü Mindest− und Höchsttemperaturen für die Raumtemperatur fest, siehe Me­nüstruktur Seite 8. Werden diese Temperaturen unter− oder überschritten, blinkt im Display eine ent­sprechende Warnung.

Über das Menü kann auch ein Signalton aktiviert werden, der akustisch darauf aufmerksam macht.

Schlaflieder abspielen

Ihr Baby kann mit sanften Schlafliedern einschlafen. Das Babyfon stellt 8 verschiedene Melodien zur
Verfügung, die an der Kamera abgespielt werden. Sie können festlegen, ob das ausgewählte
Schlaflied nur einmal abgespielt oder ob es dauerhaft wiederholt werden soll.

Das Ein− und Ausschalten von Schlafliedern erfolgt über das Menü, siehe Menüstruktur Seite 8.
Wird ein Schlaflied abgespielt, wird in der Symbolleiste ein Noten−Symbol mit der Nummer des

betreffenden Schlaflieds angezeigt.

Persönliche Einstellungen am Monitor vornehmen

Über das Menü können Sie verschiedene individuelle Einstellungen vornehmen:

Akku−Alarmton

Sie können einen Alarmton aktivieren, der ertönt, wenn die Akkukapazität erschöpft ist, siehe Menü­struktur Seite 8.

Reichweiten−Alarmton

Sie können einen Alarmton aktivieren, der ertönt, wenn Kamera und Monitor nicht mehr in Reichweite
zueinander sind, siehe Menüstruktur Seite 8.

Displayhelligkeit

Sie können die Helligkeit des Displays in 5 Stufen einstellen, siehe Menüstruktur Seite 8.

Dauer Displayanzeige

Sie können über den Menüpunkt Dauer − Hintergrundbe." festlegen, wie lange das Display des Mo­nitors an bleiben soll, siehe Menüstruktur Seite 8. Sie können aus Gründen einer längeren Akkulauf­zeit 3 verschiedene Zeitintervalle einstellen, nach denen das Display automatisch erlischt (schwarzes
Display).

Ist das Display infolge dieser Einstellungen erloschen, drücken Sie die Monitoring−/Sprech−

Das Gerät besitzt eine geräuschaktive Übertragung (VOX), die auch bei ausgeschaltetem

9

10

11

12

Taste, um wieder das Bild von der Kamera zu bekommen.

Display aktiv ist. Sobald das Gerät Geräusche einer bestimmten Intensität wahrnimmt, wird
das Display automatisch wieder eingeschaltet.

15

Monitor bedienen

Empfindlichkeit Umgebungsgeräusche, Geräuscherkennung (VOX) und
Strahlungsreduzierung (ECO−Modus)

Das Babyfon vereint zwei modere Technologien: die Geräuscherkennung (VOX) und die Strahlungs­reduzierung (ECO−Modus).

Durch die Geräuscherkennung (VOX
Kamera zum Monitor, wenn eine Stimme oder ein Geräusch erkannt wird. Wenn eine gewisse Zeit
keine Stimme oder kein Geräusch mehr erkannt wurde, wird die Übertragung automatisch beendet.

Bei der Übertragung tritt eine kurze Verzögerung auf, bevor der Monitor die Geräusche und

das Bild von der Kamera wiedergibt.

Der ECO−Modus ist eine spezielle Sendetechnik. Im ECO−Modus sendet das Babyfon mit erheblich
reduzierter Sendeleistung bzw. Strahlung bei gleichzeitiger Erhöhung der Empfangsempfindlichkeit.
Im ECO−Modus ist die Geräuscherkennung (VOX) aktiv. Werden Geräusche erkannt, wird der
ECO−Modus automatisch beendet. Das Display überträgt dann wieder das Bild von der Kamera.

Damit das Gerät im ECO−Modus arbeiten kann, müssen Sie über den Menüpunkt
EMPFINDLICHKEIT" festlegen, ob die Kamera mit einer niedrigen, mittleren oder hohen
Empfindlichkeit arbeiten soll, siehe Menüstruktur Seite 8. Nur bei einer dieser drei Einstellungen
wechselt das Babyfon nach einer kurzen Zeit ohne Geräusche in den ECO−Modus. Das Display zeigt
dann den Hinweis ECO−Modus aktiviert". Das Display schaltet automatisch zum Bild der Kamera,
wenn Geräusche die festgelegte Empfindlichkeit erreichen oder überschreiten.

Eine niedrige Empfindlichkeit bedeutet, dass die Kamera schon auf leise Geräusche reagiert. Eine
hohe Empfindlichkeit bedeutet, dass die Kamera erst auf lautere Geräusche reagiert. Wählen Sie die
richtige Einstellung auch aufgrund der Umgebungsgeräusche. Viele Umgebungsgeräusche machen
vermutlich eine hohe Empfindlichkeit erforderlich.

Zeigt das Display infolge dieser Einstellungen den Hinweis ECO−Modus aktiviert", drücken

Sie die Monitoring−/Sprech−Taste, um wieder das Bild von der Kamera zu bekommen.

Bei der Einstellung OFF" ist die Geräuscherkennung (VOX) deaktiviert. Das Gerät kann nicht in den
ECO−Modus wechseln.

Temperaturanzeige

Die Kamera ermittelt über einen Temperatur−Sensor die Temperatur in seinem Umfeld und zeigt diese
in der Symbolleiste des Displays an. Sie können über das Menü festlegen, ob Temperaturanzeigen
und −angaben in Grad Celsius oder Grad Fahrenheit angegeben werden sollen, siehe Menüstruktur
Seite 8.

Zusätzlich können visuelle und/oder akustische Warnungen für das Unter− bzw. Überschreiten von
Mindest− und Höchsttemperaturen aktiviert werden, siehe Seite 15 (Temperatur−Alarm).

Sprache

Es stehen für die Menüführung 10 verschiedene Sprachen zur Verfügung, siehe Menüstruktur
Seite 8.

1

) beginnt das System automatisch mit der Übertragung von der

16

1

VOX: Voice Operated Transmission = Geräuscherkennung

Falls es Probleme gibt

7 Falls es Probleme gibt

Service−Hotline

Haben Sie Probleme mit Ihrem Überwachungsgerät, kontrollieren Sie zuerst die folgenden Hinweise.
Bei technischen Problemen können Sie sich an unsere Service−Hotline unter Tel. [phone] inner­halb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden. Bei Garantieansprü­chen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Probleme und mögliche Ursachen

Problem Mögliche Ursachen

Keine Funktion − Kamera und/oder Monitor sind nicht eingeschaltet.

Kein Empfang mit Hinweis
Keine Verbindung"

Empfangsstörungen − Andere elektronische Geräte stören das Übertragungsfeld.

Display ist schwarz − siehe Kapitel Dauer Displayanzeige" auf Seite 15

Pfeifton (Rückkopplung) − Vergrößern Sie die Entfernung zwischen Monitor und Kamera.

Rauschen − Die Akkuleistung ist zu gering.
Bildübertragung, aber keine

Tonübertragung
Bild wird schwarz−weiß dar-

gestellt
Der Monitor tutet − Akku−Alarmton, siehe Seite 15

Der Akku im Monitor wird
nicht geladen

− Netzteile sind nicht korrekt eingesteckt.

− Der Akku ist leer oder defekt.
Bei anhaltenden Problemen entfernen Sie alle Netzteile und den
Akku und warten Sie mindestens 10 Minuten, bevor Sie die Geräte
wieder in Betrieb nehmen, siehe Seite 10.

− Kamera ist nicht eingeschaltet.

− Falsche Kamera ausgewählt, siehe Seite 12

− Kamera und Monitor sind nicht angemeldet, siehe Seite 12.

− Der Abstand zwischen Monitor und Kamera ist zu groß.

− Der Mindestabstand zwischen Monitor und Kamera ist unterschrit­ten.

− Die Akkuleistung ist zu gering.

− Verringern Sie die Lautstärke am Monitor.

− Die Lautstärke ist ausgeschaltet oder zu gering eingestellt.

− Die Nachtsicht−Funktion ist aktiv.

− Reichweiten−Alarmton, siehe Seite 15

− Alarmsignal des Babyfütterungsalarms, siehe Seite 14

− Der Mindestabstand zwischen Monitor und Kamera ist unterschrit­ten.

− Netzteil ist nicht korrekt eingesteckt.

17

Technische Eigenschaften

8 Technische Eigenschaften

Technische Daten

Merkmal Wert

Kamera BxHxT: 7,0 x 12,8 x 7,2 cm

Monitor BxHxT: 9,7 x 10,4 x 3,8 cm

Stromversorgung Kamera Netzteil DC 6 V / 800 mA
Stromversorgung Monitor Netzteil DC 6 V / 800 mA
Reichweite Monitor Bis zu 300 Metern unter optimalen Bedingungen.

Frequenzbereich 2.4 GHz
Zulässige Umgebungstemperatur 0° C bis 40° C
Zulässige relative Luftfeuchtigkeit 20 % bis 75 %

Gewicht: 120 g
Schalter: I/O
Buchse: 6 V DC
Sensoren: Licht−Sensor, Temperatur−Sensor
Nachtlicht: blau
IR−LEDs: 6
Schlaflieder: 8

Gewicht: 137 g
Bildschirm: 2.4"−Display, Auflösung 240x320
Schalter: I/O
Buchse: 6 V DC
Anzeigen: Reichweite, Babyfütterungsalarm,

Monitoring−Zoom, Temperatur,
Lautstärke, Kanal/Kamera, Akkukapazität

Alarme: Reichweite, Babyfütterung,

Temperatur, niedrige Akkukapazität
Erweiterbar auf insgesamt 4 Kanäle/Kameras.
Lithium−Ionen−Akku

In Gebäuden wird die Reichweite durch Wände, Türen
usw. verringert.

18

Die Kamera ist mit einem energieeffizienten Netzteil (Input 230 VAC, Output 6 VDC, 800 mA)
ausgestattet. Die Nulllast beträgt ca. 0,08 W. Die durchschnittliche Effizienz beträgt ca. 72 %.
Die Leistungsaufnahme im Betrieb beträgt maximal ca. 3,1 W.

Der Monitor ist mit einem energieeffizienten Netzteil (Input 230 V
ausgestattet. Die Nulllast beträgt ca. 0,08 W. Die durchschnittliche Effizienz beträgt ca. 72 %.
Die Leistungsaufnahme im Betrieb beträgt maximal ca. 4,9 W.

Im Zuge von Projektverbesserungen behalten wir uns technische und optische Veränderun-

gen am Artikel vor.

, Output 6 VDC, 800 mA)

AC

Pflegehinweise / Garantie

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU−Richtlinie:
1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen

und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a.
Richtlinie wird durch das CE−Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download
von unserer Website www.switel.com

9 Pflegehinweise / Garantie

Pflegehinweise

 Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
 Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Garantie

SWITEL − Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausge­suchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Le­bensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akku­packs. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material− oder Herstellungsfehler zurückzufüh­ren sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch
Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch
falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie
durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleis­tung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das
Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum
über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahr­lässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte un­ter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL − Gerät gekauft
haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber
Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unse­rer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

.

19

Stichwortverzeichnis

10 Stichwortverzeichnis

A

Abmeldevorgang, 12
Akku, 4
Akku einlegen, 10
Akku−Alarmton, 15
Akku−Symbol, 7
Alarmsignal beenden, 15
Anmeldevorgang, 12
Aufsteller, 11
Aufstellungsort, 4

B

Babyfütterungsalarm aktivieren, 14
Babyfütterungsalarm deaktivieren, 15
Bedienelemente, 5
Bestimmungsgemäße Verwendung, 4
Bildausschnitt vergrößern, 14

D

Dauer Displayanzeige, 15
Displayhelligkeit, 15

E

ECO−Modus, 16
Empfindlichkeit Umgebungsgeräusche, 16
Entsorgung, 5

F

Fehlerbehebung, 17
Fläschchen−Symbol, 7

G

Garantie, 19

I

Inbetriebnahme, 10
Infrarot−LEDs, 13

K

Kamera, 5
Kamera anschließen, 11
Kamera ausrichten, 11
Kamera ausschalten, 13
Kamera auswählen, 12
Kamera bedienen, 13
Kamera einschalten, 13
Kamera in Betrieb nehmen, 11
Kamera mit Monitor verbinden, 12
Kamera platzieren, 11
Kamera vom Monitor abmelden, 12
Kamera−Symbol, 7
Konformitätserklärung, 19

L

Lautsprecher−Symbol, 7
Lautstärke am Monitor einstellen, 14
Lupen−Symbol, 7

M

Medizinische Geräte, 4
Menüstruktur, 8
Monitor, 6
Monitor anschließen, 10
Monitor ausschalten, 14
Monitor bedienen, 14
Monitor einschalten, 14
Monitor in Betrieb nehmen, 10

N

Nachtlicht, 13
Nachtsicht, 13
Netzteil, 4
Noten−Symbol, 7

P

Pairing, 12
Persönliche Einstellungen am Monitor vornehmen, 15
Pflegehinweise, 19
Probleme, 17
Probleme und mögliche Ursachen, 17

R

Reichweiten−Alarmton, 15
Reichweiten−Symbol, 7

S

Schlaflieder abspielen, 15
Service−Hotline, 17
Sicherheitshinweise, 4
Sprache, 16
Sprachlautstärke an der Kamera einstellen, 13
Sprech−Funktion, 14
Strahlungsreduzierung, 16
Stromausfall, 4
Symbole im Display, 7
Symbolleiste des Displays, 7

T

Technische Daten, 18
Temperatur−Alarm, 15
Temperatur−Symbol, 7
Temperaturanzeige, 16

V

Verpackungsinhalt, 10
VOX, 16

Z

Zoom, 14

20

13

Table des matières

1 Consignes de sécurité 22. . . . . . . . . . . . . . . . . . . . . . . . . .

2 Éléments de manipulation et affichages 23. . . . . . . . . . . . . .

3 Structure du menu 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Mettre les appareils en service 28. . . . . . . . . . . . . . . . . . . .

5 Utiliser la caméra 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Utiliser l’écran 32. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 En cas de problèmes 35. . . . . . . . . . . . . . . . . . . . . . . . . . .

8 Caractéristiques techniques 36. . . . . . . . . . . . . . . . . . . . . .

9 Remarques d’entretien / Garantie 37. . . . . . . . . . . . . . . . . .

21

Consignes de sécurité

1 Consignes de sécurité

Lisez très attentivement ce mode d’emploi. Conservez toujours le mode d’emploi près de l’appareil et
remettez−le à tout autre utilisateur ou propriétaire suivant.

Utilisation conforme à son usage

L’interphone bébé sert à la surveillance de pièces. Depuis l’endroit où se trouve la caméra, elle trans­met voix et images à l’écran. Ce faisant, l’écran ne doit être mis en place qu’en intérieur. Toute autre
utilisation est considérée comme non conforme à son usage.

L’utilisation des appareils ne remplace pas la surveillance personnelle, d’un enfant p. ex.

L’utilisateur n’est pas dégagé de sa responsabilité personnelle.

Ce genre d’appareil n’est pas destiné à une utilisation médicale. Des signaux d’avertissement

ou sonores d’appareils respiratoires ou de surveillance des bruits du cœur ne peuvent pas
être transmis.

Des modifications ou changements arbitraires sont interdits. N’ouvrez en aucun cas les appa-

reils et n’effectuez aucun essai de réparation vous−même. Toutes demandes de dommages
et intérêts dépassant les dispositions légales sont exclues.

Appareils médicaux

Attention : n’utilisez pas les appareils à proximité d’appareils médicaux. Leur influence sur

ce genre d’appareils ne peut pas être entièrement exclue.

Lieu d’installation

 Ne déposez jamais la caméra dans le lit ou dans le parc d’un bébé/d’un enfant.
 Assurez−vous que les câbles de réseau et les appareils ne se trouvent jamais à portée du

bébé/de l’enfant, c. à. d. qu’ils se trouvent à une distance d’au moins un mètre.

 Les bébés/enfants ne doivent pas jouer avec les câbles de réseau et les appareils. Danger

d’étouffement !

 Veillez à ce que le cheminement des câbles de réseau soit tel que personne ne puisse s’y

prendre les pieds et faire tomber les appareils.

 Pendant le fonctionnement de l’appareil, veillez à une aération suffisante de tous les composants.

Ne posez pas de coussins, de serviettes éponge ou d’autres choses semblables dessus.

 Le lieu d’installation a une influence décisive sur le fonctionnement irréprochable de l’appareil.

Respectez une distance d’au moins un mètre par rapport à des appareils électroniques tels que
microondes ou appareils HIFI, les appareils pouvant s’influencer/se perturber réciproquement.

 Évitez toute nuisance causée par la fumée, la poussière, les chocs, les produits chimiques,

l’humidité, la grande chaleur ou l’ensoleillement direct.

 N’utilisez pas les appareils dans des pièces exposées aux explosions.

Bloc secteur

Attention : n’utilisez que les blocs secteur fournis avec l’appareil, d’autres blocs étant

susceptibles d’endommager le système de surveillance. Vous ne devez pas bloquer l’accès
de ce dernier par des meubles ou d’autres objets.

Attention : en cas de fonctionnement avec un bloc secteur, veillez à ce que les câbles et les

fiches soient en parfait état. Tout câble abîmé par pliure ou usé par frottement présente un
danger de mort !

Batterie rechargeable

Attention : ne jetez jamais la batterie rechargeable au feu.

Observez une polarité correcte !

Panne de courant

La caméra ne peut pas fonctionner en cas de panne de courant. Seul l’écran fonctionne, dans la me­sure où la batterie a été suffisamment rechargée auparavant par le biais du bloc secteur.

22

Éléments de manipulation et affichages

Élimination

Si vous ne voulez plus vous servir de votre appareil, veuillez l’apporter au centre de collecte
de l’organisme d’élimination des déchets de votre commune (par ex. centre de recyclage).
D’après la loi relative aux appareils électriques et électroniques, les propriétaires d’appareils
usagés sont tenus de mettre tous leurs appareils électriques et électroniques dans un col­lecteur séparé. L’icône ci−contre signifie que vous ne devez en aucun cas jeter vos appareils
aux ordures ménagères !

Mise en danger de l’homme et l’environnement causée par les piles
et les piles rechargeables !

Ne jamais ouvrir, endommager, avaler les piles rechargeables et les piles et ne jamais
faire pénétrer leur contenu dans l’environnement. Elles peuvent contenir des métaux
lourds toxiques et polluants. Vous êtes tenus par la loi d’éliminer vos piles rechar−
geables et piles auprès d’un revendeur de piles ainsi qu’auprès de centres de collecte
responsables de leur élimination qui mettent des conteneurs adéquats à disposition.
L’élimination des piles est gratuite. L’icône ci−contre signifie que vous ne devez en au­cun cas jeter les piles rechargeables et piles aux ordures ménagères, mais que vous
devez les éliminer auprès de centres de collecte.

Éliminez les matériaux d’emballage conformément aux réglementations locales.

2 Éléments de manipulation et affichages

Caméra

1 LED allumé/éteint 7 Microphone
2 Bouton marche/arrêt 8 Veilleuse
3 Haut−parleur (face inférieure de l’appareil) 9 Capteur de luminosité
4 Antenne 10 Bouton de veilleuse et d’augmentation du volume sonore
5 LED infrarouges (6 unités) 11 Bouton de connexion et de diminution du volume sonore
6 Lentille de la caméra 12 Raccordement bloc secteur

13 Capteur de température

23

Éléments de manipulation et affichages

Écran

1 Antenne 10 Interrupteur à coulisse marche/arrêt
2 LED allumé/éteint 11 Raccordement bloc secteur
3 Bouton OK / de menu 12 Œillet de fixation d’une sangle
4 Bouton «haut» 13 Blocage tournant de la patte pour poser l’écran debout
5 Bouton «droite» 14 Patte pour poser l’écran debout
6 Bouton «bas» 15 Couvercle du compartiment de la batterie
7 Bouton «gauche» 16 Haut−parleur
8 Écran 17 Bouton vocal / monitorage
9 Microphone 18 Bouton connexion / zoom / alerte repas

19 Bouton sélection de canal

24

Éléments de manipulation et affichages

Barre d’icônes de l’écran

Icônes de la barre d’icônes, de gauche à droite :

Icône Signification

Icône de portée Indique la qualité de la connexion avec la caméra :

Icône biberon Indique si l’alerte repas de bébé est activée ou pas.
Icône loupe On a zoomé sur l’image reçue.
Icône de température Indique la température actuelle au niveau de la caméra.
Icône haut−parleur Indique le niveau sonore à l’écran :

Icône caméra Indique la caméra actuellement connectée à l’écran ou le canal actuellement réglé

Icône batterie rechar­geable

Icône note de musique Indique que la caméra joue actuellement une berceuse. Le numéro placé après

Icône de portée avec 3 barres vertes : la connexion est très bonne.
Icône de portée sans barres : pas de connexion. Une indication supplémentaire
clignote à l’écran, signalant qu’il n’y a pas de connexion avec la caméra.

Icône haut−parleur barré : son coupé.
Lorsque l’on modifie le volume sonore, l’écran indique le niveau sonore qui vient
d’être réglé (son coupé plus 5 niveaux sonores). L’icône disparaît de l’écran peu
après que le réglage a été effectué, sauf dans le cas où le son est coupé.

à l’écran.
Indique la capacité de la batterie rechargeable :

Icône batterie partiellement remplie en vert : la batterie n’est plus chargée à bloc.
Les segments verts indiquent approximativement l’état de charge de la batterie
(7 segments verts au total).
Icône batterie avec 7 segments verts déroulants : la batterie est en charge.
Icône batterie complètement remplie en vert : la batterie est complètement rechar­gée.

l’icône note de musique indique la berceuse que l’on entend à ce moment.

25

Structure du menu

3 Structure du menu

14

Pour naviguer, ouvrez le menu principal (1er niveau) avec le bouton OK/menu, sélectionnez un sous−
menu avec les boutons Droite/Gauche et confirmez−le avec le bouton OK/menu. Ce principe est éga­lement valable pour les autres niveaux de menu.

Pour quitter le menu, il existe plusieurs possibilités :

 Appuyez sur le bouton vocal/monitorage pour quitter le menu rapidement.
 Patientez quelques secondes et le menu se ferme automatiquement.
 Sélectionnez EXIT" avec le bouton Gauche et Droite et validez avec Oui".

MÉLODIE ALERTE Mélodie batt. faible Activée

Désactivée

MÉLODIE HORS DE PORTÉE Activée

Désactivée

AFFICHAGE Luminosité Niveau 1 à Niveau 5

Durée éclairage Toujours allumé

10 secondes
1 minute
3 minute

BERCEUSE BERCEUSE 1 à BERCEUSE 8 Écouter une fois

Écouter en répétition
Stop

SENSIBILITÉ Faible

Moyen
Élevé
Désactivée

TEMPÉRATURE Format Celsius

Minimum de 0 °C à 17 °C (par étapes de 1 °C)
Maximum de 18 °C à 35 °C (par étapes de 1 °C)
Alerte Activée

1

en degrés Fahrenheit : de 32° F à 63° F (par étapes de 1° F),

2

en degrés Fahrenheit : de 64° F à 95° F (par étapes de 1° F)

26

Fahrenheit

1

2

Désactivée

LANGUE English

Français
Deutsch
Nederlands
Español
Português
Italiano

ЕллзнйкЬ

Русский

Magyar

EXIT Oui

Non

Structure du menu

27

Mettre les appareils en service

4 Mettre les appareils en service

Consignes de sécurité

Attention : avant de mettre vos appareils en service, lisez impérativement les consignes de

sécurité mentionnées au chapitre 1.

Les données transmises (image et/ou voix) peuvent être reçues publiquement sur la plage

de réception !

Vérifier le contenu du coffret

Contenu du coffret :

1 caméra 2 blocs secteur
1 écran 1 ruban auto−agrippant (pour le montage de la caméra)
1 batterie lithium−ions pour l’écran 1 mode d’emploi

Mettre l’écran en service

Attention : posez l’écran à une distance minimum d’un mètre par rapport aux autres équipe-

ments électroniques pour éviter d’éventuelles perturbations réciproques.

Mettre en place la batterie rechargeable

1. Ouvrez le compartiment de la batterie au dos de
l’écran : faites glisser le couvercle du compartiment
de la batterie dans le sens opposé à la flèche.

2. Insérez la batterie en respectant la polarité.
Important : les contacts métalliques de la batterie et
de l’écran doivent se toucher.

3. Faites glisser le couvercle du compartiment de la
batterie dans le sens de la flèche jusqu’à ce qu’il
s’enclenche.

Brancher l’écran

Branchez l’écran comme indiqué sur le
schéma. Pour des questions de sécurité,
n’utilisez que le bloc secteur fourni avec
l’appareil.

Attention : pour la caméra, uti−

lisez uniquement l’un des blocs
secteur fournis avec l’appareil et
présentant les valeurs de sortie
suivantes : 6 V, 800 mA.

16

15

Prise réseau

28

Pour mettre l’écran en marche, faites coulisser
l’interrupteur à coulisse marche/arrêt sur la po­sition ON.

Dès que le bloc secteur est branché, la batterie se recharge.

L’état de charge de la batterie est affiché dans la barre d’icônes de l’écran mis en marche.

Les segments verts de l’icône batterie affichée à l’écran dans la barre d’icônes sont en perpétuelle
progression. Quand la batterie est complètement rechargée, l’icône batterie est complètement remplie
en vert.

Lors de sa première mise en service, chargez la batterie pendant au moins 4 heures sans in-

terruption. Ceci contribue à prolonger la durée de vie de la batterie rechargeable !

Mettre les appareils en service

Patte pour pose debout

1. Saisissez le bas de la patte au dos de l’écran et écartez−la de l’appareil.

2. Tournez le blocage de la patte vers la gauche (avec un tournevis par ex.) pour fixer cette dernière
dans cette position.

Vous pouvez aussi fixer un ruban ou une sangle (non compris dans l’étendue de la fourniture) à
l’œillet de la patte.

Mettre la caméra en service

Brancher la caméra

Branchez la caméra comme indiqué sur le
schéma ci−contre.

Attention : pour la caméra, uti−

lisez uniquement l’un des blocs
secteur fournis avec l’appareil et
présentant les valeurs de sortie
suivantes : 6 V, 800 mA.

Pour mettre la caméra en marche, ap­puyez sur le bouton marche/arrêt, de sorte
que la LED allumé/éteint soit allumée en
vert.

Disposer la caméra

Vous pouvez poser la caméra ou la fixer au mur ou à une barre.

Attention : la caméra ne doit pas être posée ou fixée à moins d’un mètre de distance du

bébé !

Prise réseau

Attention : posez la caméra à une distance minimum d’un mètre par rapport aux autres équi-

pements électroniques pour éviter d’éventuelles perturbations réciproques.

Il faut respecter un écartement d’au moins un mètre entre la caméra et l’écran !

Un signal d’avertissement retentit si l’écartement est moindre.

Montage mural : vissez une vis appropriée (non comprise
dans l’étendue de la fourniture) dans le mur, en laissant un
écartement d’env. 8 à 9 mm entre la tête de la vis et le mur,
puis accrochez−y la caméra comme indiqué sur l’illustration
ci−contre.

Montage sur une barre : comme indiqué sur l’illustration ci−
contre, faites passer le ruban auto−agrippant dans les
œillets situés sur la face inférieure de la caméra, puis en­roulez le ruban auto−agrippant autour de la barre et ser­rez−le solidement.

Orienter la caméra

La caméra peut pivoter sur un certain angle vers le haut, le bas, la droite et
la gauche. Après avoir placé correctement la caméra et mis l’écran en ser­vice, faites pivoter la caméra de manière à obtenir le cadrage voulu à
l’écran.

29

Mettre les appareils en service

Connecter la caméra à l’écran (procédure de connexion)

L’écran et la caméra sont déjà connectés entre eux au départ d’usine.
Au total, on peut connecter jusqu’à 4 caméras à l’écran. Pour connecter

d’autres caméras à l’écran, procédez comme suit :

1. Mettez l’écran en marche.

2. Arrêtez la (nouvelle) caméra.

3. À l’écran, maintenez le bouton connexion / zoom / alerte repas enfoncé et arrêtez, puis remettez
l’écran en marche avec l’interrupteur à coulisse marche/arrêt. Continuez à maintenir le bouton
connexion / zoom / alerte repas enfoncé jusqu’à ce qu’apparaisse l’écran de connexion (texte
blanc sur fond noir).

4. À l’écran de connexion, sélectionnez le canal (CH) de la nouvelle caméra en appuyant sur le
bouton Haut ou Bas.

5. À l’écran de connexion, sélectionnez «Pair» (pour «Pairing» = appariement) en appuyant sur le
bouton Droite ou Gauche.

6. Mettez la nouvelle caméra en mode connexion : sur la nouvelle caméra, appuyez pendant deux
secondes simultanément sur le bouton marche/arrêt et sur le bouton connexion / diminution du
volume sonore. La LED marche/arrêt de la nouvelle caméra clignote quand la caméra est en
mode connexion.

7. Appuyez sur le bouton OK/menu de l’écran pour établir la connexion. Si la connexion a réussi,
l’écran affiche un message correspondant.

8. Terminez la procédure de connexion en appuyant sur le bouton OK/menu. L’écran de connexion
indique l’état actuel.

9. À l’écran de connexion, sélectionnez «EXIT» en appuyant sur le bouton Haut ou Bas, puis
appuyez sur le bouton OK/menu pour quitter l’écran de connexion.

Une fois la connexion réussie, l’image saisie par la caméra est affichée à l’écran.

Déconnecter la caméra de l’écran (procédure de déconnexion)

1. Mettez l’écran en marche.

2. À l’écran, maintenez le bouton connexion / zoom / alerte repas enfoncé et arrêtez, puis remettez
l’écran en marche avec l’interrupteur à coulisse marche/arrêt. Continuez à maintenir le bouton
connexion / zoom / alerte repas enfoncé jusqu’à ce qu’apparaisse l’écran de connexion (texte
blanc sur fond noir).

3. À l’écran de connexion, sélectionnez la caméra ou le canal (CH) que vous souhaitez supprimer
en appuyant sur le bouton Haut ou Bas.

4. À l’écran de connexion, sélectionnez «Del» (pour «Delete» = Supprimer) en appuyant sur le
bouton Droite ou Gauche.

5. Appuyez sur le bouton OK/menu de l’écran.

6. Terminez la procédure de déconnexion en appuyant sur le bouton OK/menu. L’écran de
connexion indique l’état actuel.

7. À l’écran de connexion, sélectionnez «EXIT» en appuyant sur le bouton Haut ou Bas, puis
appuyez sur le bouton OK/menu pour quitter l’écran de connexion.

Sélectionner une caméra

Si vous avez connecté plusieurs caméras à l’écran, appuyez à l’écran sur le bouton de sélection de
canal pour alterner entre les différentes caméras.

18

17

30

Utiliser la caméra

5 Utiliser la caméra

Assurez−vous du parfait fonctionnement de la caméra et de l’écran avant chaque utilisation.

Mettre la caméra en marche

1. Appuyez sur le bouton marche/arrêt de la caméra.
La LED allumé/éteint est allumée en vert. La caméra est maintenant prête à fonctionner.

2. Corrigez éventuellement l’orientation de la caméra.

Arrêter la caméra

Appuyez sur le bouton marche/arrêt de la caméra et maintenez−le enfoncé jusqu’à ce que la LED allu­mé/éteint s’éteigne.

Vue nocturne

La caméra est équipée de 6 LED infrarouges. Ainsi la transmission de l’image de zones non éclairées
est−elle possible. La fonction vue nocturne est automatiquement activée dès que les conditions de lu­minosité le requièrent.

Quand la fonction vue nocturne est activée, la représentation à l’écran est en noir et blanc.

Veilleuse

La caméra est pourvue d’une veilleuse diffusant une lumière douce et uniforme, ceci étant censé
donner une sensation de sécurité à votre bébé.

 Appuyez sur le bouton veilleuse/augmenter le volume sonore et maintenez−le enfoncé jusqu’à ce

que la veilleuse s’allume.

 Appuyez sur le bouton veilleuse/augmenter le volume sonore et maintenez−le enfoncé jusqu’à ce

que la veilleuse s’éteigne.

Régler le volume de la voix sur la caméra

Vous pouvez parler depuis l’écran à la caméra, par ex. pour calmer un bébé ou pour contacter une
personne dans la pièce, voir page 32 (fonction vocale).

Les boutons de volume sonore de la caméra vous permettent de régler le volume sonore de la voix au
niveau de la caméra.

 Appuyez sur le bouton veilleuse/augmenter le volume sonore pour augmenter le volume sonore.
 Appuyez sur le bouton connexion/diminuer le volume sonore pour diminuer le volume sonore.

Un signal sonore retentit quand on ne peut plus augmenter ou diminuer le volume sonore et

que l’on appuie sur le bouton de volume sonore correspondant.

31

Utiliser l’écran

6 Utiliser l’écran

Assurez−vous du parfait fonctionnement de la caméra et de l’écran avant chaque utilisation.

Mettre l’écran en marche

Faites coulisser l’interrupteur à coulisse marche/arrêt sur la position ON.
La LED allumé/éteint est allumée en vert. La barre d’icônes apparaît à l’écran. L’écran se trouve à

présent en mode monitorage et est prêt à fonctionner.

Arrêter l’écran

Faites coulisser l’interrupteur à coulisse marche/arrêt sur la position OFF.
La LED allumé/éteint s’éteint.L’écran s’éteint.

Régler le volume sonore à l’écran

Les boutons Haut/Bas vous permettent de modifier le volume sonore des bruits que vous entendez
depuis la pièce où se trouve la caméra. Vous disposez de 5 niveaux de volume sonore. Vous pouvez
de plus couper le son.

 Appuyez sur le bouton Haut pour augmenter le volume sonore.
 Appuyez sur le bouton Bas pour diminuer le volume sonore ou pour couper le son.

Pendant que vous modifiez le volume sonore, la barre d’icônes vous indique le niveau de volume so­nore que vous avez choisi. Si vous avez coupé le son, une icône correspondante (haut−parleur barré)
est affichée en permanence dans la barre d’icônes.

Fonction vocale

Vous pouvez parler depuis l’écran à la caméra, par ex. pour calmer un bébé ou pour contacter une
personne dans la pièce surveillée.

1. Appuyez sur le bouton vocal/monitorage de l’écran et maintenez−le enfoncé.

2. Parlez dans le microphone de l’écran.

3. Relâchez le bouton vocal/monitorage pour entendre à nouveau les bruits dans la pièce surveillée.

Agrandir un détail de l’image (zoom)

Pour mieux voir certains détails, vous pouvez agrandir une partie de l’image affichée à l’écran (zoom).
Vous disposez pour cela d’un niveau d’agrandissement.

1. Pour un zoom avant, appuyez sur le bouton connexion / zoom / alerte repas de l’écran et

2. Appuyez sur les boutons Haut/Bas/Gauche et Droite pour déplacer la partie agrandie de l’image

3. Pour un zoom arrière, appuyez sur le bouton connexion / zoom / alerte repas de l’écran et

L’icône loupe est affichée dans la barre d’icônes si l’on a zoomé sur l’image.

Alerte repas bébé

L’appareil peut vous rappeler de donner à manger à votre bébé à intervalles fixes.

Activer l’alerte repas bébé

Pour activer l’alerte repas bébé, appuyez éventuellement plusieurs fois sur le bouton connexion /
zoom / alerte repas de l’écran jusqu’à ce que l’intervalle de temps souhaité apparaisse à l’écran der­rière l’icône biberon.

À chaque appui sur le bouton, l’intervalle de temps augmente de 30 minutes et peut se régler sur 4
heures maximum.

Une fois que le temps réglé est écoulé, un signal d’alarme continu retentit 1 minute durant et l’indica­tion «L’heure du biberon approche» clignote à l’écran.

19

maintenez−le enfoncé.

et sélectionner la zone que vous souhaitez voir plus en détail.

maintenez−le enfoncé.

20

32

Utiliser l’écran

Arrêter le signal d’alarme

Appuyez sur un bouton quelconque de l’écran pour arrêter le signal d’alarme.
Si vous n’arrêtez pas le signal d’alarme, il s’arrête automatiquement après 1 minute. Le signal

d’alarme retentit à nouveau pendant 1 minute après un laps de temps de 3 minutes. Si l’on n’arrête
pas manuellement le signal d’alarme, l’appareil émet en tout 5 signaux d’alarme successifs. Le nom­bre d’intervalles d’alarme déjà arrêtés est affiché dans la barre d’icônes devant l’icône biberon.

Désactiver l’alerte repas bébé

Pour désactiver l’alerte, appuyez sur le bouton connexion / zoom / alerte repas de l’écran et mainte-
nez l’appui jusqu’à ce que OFF" apparaisse derrière l’icône biberon dans la barre d’icônes.

Alarme de température

Par le biais du menu, vous définissez des températures minimales et maximales, voir la structure de
menus page 26. Dès que ces températures ne sont plus atteintes ou qu’elles sont dépassées, un
avertissement correspondant clignote à l’écran.

Le menu permet aussi d’activer un signal sonore qui attire l’attention au niveau acoustique.

Faire écouter des berceuses

Votre bébé peut s’endormir en écoutant de douces berceuses. L’écoute−bébé propose 8 mélodies
différentes émises par la caméra. Vous pouvez définir si la berceuse choisie ne doit passer qu’une
seule fois ou si elle doit repasser en boucle.

L’activation et la désactivation des berceuses s’effectue par le biais du menu, voir la structure de
menus page 26.

Pendant que l’appareil joue une berceuse, une icône note de musique avec le numéro de la berceuse
correspondante est affichée dans la barre d’icônes.

Procéder à des réglages personnels à l’écran

Le menu vous permet de procéder à différents réglages personnalisés :

Tonalité d’alarme batterie

Vous pouvez activer une tonalité d’alarme qui retentira lorsque la capacité de la batterie sera épuisée,
voir la structure de menus page 26.

Tonalité d’alarme de portée

Vous pouvez activer une tonalité d’alarme qui retentira lorsque la caméra et l’écran ne seront plus à
portée l’un de l’autre, voir la structure de menus page 26.

Luminosité de l’écran

Vous pouvez régler la luminosité de l’écran selon 5 niveaux, voir la structure de menus page 26.

Durée d’éclairage de l’écran

Par le biais de l’option de menu «Durée éclairage», vous pouvez définir le laps de temps pendant le­quel l’écran doit resté allumé, voir la structure de menus page 26. Pour pouvoir utiliser la batterie plus
longtemps, vous pouvez régler 3 intervalles de temps après lesquels l’écran s’obscurcit automatique­ment (écran noir).

Une fois que l’écran s’est obscurci suite à ces réglages, il vous suffit d’appuyer sur le bouton

vocal/monitorage pour visualiser à nouveau l’image enregistrée par la caméra.

L’appareil possède une transmission activée au bruit (VOX) qui est active même quand

l’écran est arrêté. Ainsi l’écran se remet en marche automatiquement dès que l’appareil
perçoit des bruits d’une certaine intensité.

21

22

23

24

33

Utiliser l’écran

Sensibilité aux bruits ambiants, détection de bruits (VOX) et réduction du rayonnement (mode
ECO)

L’écoute−bébé allie deux technologies modernes : la détection de bruits (VOX) et la réduction du
rayonnement (mode ECO).

La détection de bruits (VOX
la caméra à l’écran lorsqu’il reconnaît une voix ou un bruit. La transmission s’arrête automatiquement
quand aucune voix ni bruit n’a été détecté pendant un certain temps.

Lors de la transmission, l’écran redonne les bruits et l’image de la caméra avec un léger re-

tard.

Le mode ECO est une technique d’émission spécifique. En mode ECO, l’écoute−bébé émet avec une
puissance d’émission ou un rayonnement considérablement réduits, la sensibilité de réception se
voyant accrue en parallèle. En mode ECO, la détection de bruits (VOX) est activée. Le mode ECO
s’arrête automatiquement dès que des bruits sont détectés. L’écran retransmet alors à nouveau
l’image enregistrée par la caméra.

Pour que l’appareil puisse fonctionner en mode ECO, vous devez définir à l’option de menu
«SENSIBILITÉ» si la caméra doit fonctionner avec une sensibilité faible, moyenne ou élevée, voir la
structure de menus page 26. C’est seulement dans l’un de ces trois réglages que l’écoute−bébé passe
en mode ECO après un bref laps de temps sans détection de bruits. L’écran affiche alors l’indication
«Mode ÉCO activé». L’écran passe automatiquement à l’image émise par la caméra dès que le
niveau de bruit atteint ou dépasse la sensibilité définie.

Une sensibilité faible signifie que la caméra réagit déjà en présence de légers bruits. Une sensibilité
élevée signifie que la caméra ne réagit qu’en présence de bruits forts. Choisissez le bon réglage
également en fonction des bruits ambiants. En effet, de nombreux bruits ambiants imposent sans
doute une sensibilité élevée.

Si l’écran affiche l’indication «Mode ÉCO activé» suite à ces réglages, appuyez sur le bouton

vocal/monitorage pour visualiser à nouveau l’image enregistrée par la caméra.

En réglage «OFF», la détection de bruits (VOX) est désactivée. L’appareil ne peut pas passer en
mode ECO.

Affichage de la température

Par le biais d’un capteur de température, la caméra détermine la température ambiante et l’affiche à
l’écran dans la barre d’icônes. Par le biais du menu, vous pouvez définir si les affichages et indica­tions de température doivent se faire en degrés Celsius ou Fahrenheit, voir la structure de menus
page 26.

Il est par ailleurs possible d’activer des avertissements visuels et/ou sonores lorsque les températures
minimales et maximales ne sont pas atteintes ou qu’elles sont dépassées, voir page 33 (Alarme de
température).

Langue

Dix langues sont disponibles au choix pour le guidage par menus, voir la structure de menus page 26.

1

) permet au système de commencer automatiquement la transmission de

34

1

VOX : Voice Operated Transmission = détection de bruits

En cas de problèmes

7 En cas de problèmes

Ligne d’assistance directe

Si vous avez des problèmes avec votre appareil de surveillance, contrôlez d’abord les indications sui­vantes. En cas de problèmes techniques, vous pouvez vous adresser à notre ligne d’assistance di­recte au numéro de tél. [phone] en Suisse (frais Swisscom à la date d’impression de ce ma­nuel : CHF 2,60/min). En cas de recours en garantie, adressez−vous à votre revendeur. La durée de la
garantie est de 2 ans.

Problèmes et causes possibles

Problème Causes possibles

Pas de fonction − La caméra et l’écran ne sont pas en marche.

Pas de réception avec l’indi­cation «Pas de
connexion»

Perturbations dans la récep­tion

L’écran est obscur − voir chapitre «Durée d’éclairage de l’écran» à la page 33
Sifflement (rétroaction) − Augmentez l’écartement entre l’écran et la caméra.

Grésillements − La puissance de la batterie est trop faible.
Transmission de l’image,

mais pas du son
L’image est reproduite en

noir et blanc
L’écran émet une alarme

sonore

La pile rechargeable de
l’écran ne se recharge pas

− Les blocs secteur ne sont pas raccordés correctement.

− La batterie est déchargée ou défectueuse.
En cas de persistance des problèmes, retirez tous les blocs secteur
et la batterie rechargeable, puis patientez au moins 10 minutes avant
de remettre les appareils en service, voir page 28.

− La caméra n’est pas en marche.

− Sélection incorrecte de la caméra, voir page 30

− La caméra et l’écran ne sont pas connectés, voir page 30.

− D’autres équipements électroniques perturbent le champ de trans­mission.

− La distance entre l’écran et la caméra est trop importante.

− La distance minimale entre l’écran et la caméra n’est pas respec­tée.

− La puissance de la batterie est trop faible.

− Diminuez le volume au niveau de l’écran.

− Le son est coupé ou le volume réglé est trop faible.

− La fonction vue nocturne est activée.

− Tonalité d’alarme batterie, voir page 33

− Tonalité d’alarme de portée, voir page 33

− Signal d’alarme de l’alerte repas de bébé, voir page 32

− La distance minimale entre l’écran et la caméra n’est pas respec­tée.

− Le bloc secteur n’est pas raccordé correctement.

35

Caractéristiques techniques

8 Caractéristiques techniques

Données techniques

Caractéristique Valeur

Caméra LxHxP : 7,0 x 12,8 x 7,2 cm

Écran LxHxP : 9,7 x 10,4 x 3,8 cm

Alimentation électrique de la caméra Bloc secteur DC 6 V / 800 mA
Alimentation électrique de l’écran Bloc secteur DC 6 V / 800 mA
Portée de l’écran Jusqu’à 300 mètres dans des conditions optimales.

Plage de fréquences 2,4 GHz
Température ambiante autorisée 0°C à 40°C
Humidité atmosphérique relative

autorisée

Poids : 120 g
Interrupteur : E/S
Prise : 6 V DC
Capteurs : capteur de luminosité,

capteur de température
Vue nocturne : bleu
LED infrarouges : 6
Berceuses : 8

Poids : 137 g
Écran : écran 2,4", résolution 240x320
Interrupteur : E/S
Prise : 6 V DC
Affichages : portée, alerte repas bébé,

zoom de monitorage, température,

volume sonore, canal/caméra,

capacité de la batterie
Alarmes : portée, repas bébé,

température, faible capacité

de batterie
Extension possible à 4 canaux/caméras en tout.
Batterie lithium−ions

Dans des bâtiments, la portée est diminuée par les pa­rois, les portes, etc.

20 % à 75 %

36

La caméra est équipée d’un bloc secteur à haute efficacité énergétique (entrée 230 VAC, sortie 6 VDC,
800 mA). La puissance nulle est d’env. 0,08 W. L’efficacité moyenne est d’env. 72 %.
La puissance absorbée en service est au maximum d’env. 3,1 W.

L’écran est équipé d’un bloc secteur à haute efficacité énergétique (entrée 230 V
800 mA). La puissance nulle est d’env. 0,08 W. L’efficacité moyenne est d’env. 72 %.
La puissance absorbée en service est au maximum d’env. 4,9 W.

Dans le cadre des améliorations de projet, nous nous réservons le droit d’apporter à l’article

des modifications techniques et optiques.

, sortie 6 VDC,

AC

Remarques d’entretien / Garantie

Déclaration de conformité

Cet appareil répond aux exigences des directives de l’union européenne (UE) :
1999/5/CE Directive sur les installations de radio et de télécommunication et la re-

connaissance réciproque de leur conformité. La conformité avec la directive men­tionnée ci−dessus est confirmée sur l’appareil par le symbole CE.

Pour obtenir la déclaration de conformité intégrale, utilisez le téléchargement gratuit
depuis notre site Internet www.switel.com

9 Remarques d’entretien / Garantie

Remarques d’entretien

 Nettoyez les surfaces du boîtier avec un chiffon doux et non pelucheux.
 N’utilisez pas de produits d’entretien ni de solvants.

Garantie

Les appareils SWITEL sont fabriqués et testés selon les procédés de production les plus modernes.
Des matériels sélectionnés et des technologies de haute qualité garantissent leur fonctionnement irré­prochable et une longue durée de vie. La garantie n’est pas valable pour les piles, les piles rechar­geables ou les packs de piles utilisés dans les produits. La durée de la garantie est de 24 mois à partir
de la date d’achat.

Pendant la durée de la garantie, tous les défauts dus à des vices de matériel ou de fabrication seront
éliminés gratuitement. Le droit à la garantie expire en cas d’intervention de l’acheteur ou de tiers. Les
dommages provenant d’un maniement ou d’une manipulation incorrects, d’une usure naturelle, d’une
mauvaise mise en place ou d’une mauvaise conservation, d’un raccordement ou d’une installation in­corrects ainsi que d’un cas de force majeure ou d’autres influences extérieures sont exclus de la ga­rantie. En cas de réclamations, nous nous réservons le droit de réparer, de remplacer les composants
défectueux ou d’échanger l’appareil. Les composants remplacés ou les appareils échangés devien­nent notre propriété. Les demandes de dommages et intérêts sont exclues tant que les défauts ne re­posent pas sur une faute intentionnelle ou une négligence grossière du fabricant.

Si votre appareil devait malgré tout présenter un défaut pendant la période de garantie, veuillez vous
adresser exclusivement au magasin dans lequel vous avez acheté votre appareil SWITEL en présen­tant votre bon d’achat. Vous ne pouvez faire valoir vos droits à la garantie selon ces dispositions
qu’auprès de votre revendeur. Deux ans après l’achat et la remise de nos produits, il n’est plus possi­ble de faire valoir les droits à la garantie.

.

37

Index

10 Index

A

Activer l’alerte repas bébé, 32
Affichage de la température, 34
Agrandir un détail de l’image, 32
Alarme de température, 33
Appareils médicaux, 22
Arrêter l’écran, 32
Arrêter la caméra, 31

B

Barre d’icônes de l’écran, 25
Batterie rechargeable, 22
Bloc secteur, 22
Brancher l’écran, 28
Brancher la caméra, 29

C

Caméra, 23
Connecter la caméra à l’écran, 30
Consignes de sécurité, 22
Contenu du coffret, 28

D

Déclaration de conformité, 37
Déconnecter la caméra de l’écran, 30
Désactiver l’alerte repas bébé, 33
Disposer la caméra, 29
Données techniques, 36
Durée d’éclairage de l’écran, 33

E

Écran, 24
Éléments de manipulation, 23
Élimination, 23

F

Faire écouter des berceuses, 33

G

Garantie, 37

I

Icône batterie rechargeable, 25
Icône biberon, 25
Icône caméra, 25
Icône de portée, 25
Icône de température, 25
Icône haut−parleur, 25
Icône loupe, 25
Icône note de musique, 25
Icônes à l’écran, 25

L

Langue, 34
LED infrarouges, 31
Lieu d’installation, 22
Ligne d’assistance directe, 35
Luminosité de l’écran, 33

M

Mettre en place la batterie rechargeable, 28
Mettre l’écran en marche, 32
Mettre l’écran en service, 28
Mettre la caméra en marche, 31
Mettre la caméra en service, 29
Mise en service, 28
Mode ECO, 34

O

Orienter la caméra, 29

P

Pairing, 30
Panne de courant, 22
Patte pour pose debout, 29
Problèmes, 35
Problèmes et causes possibles, 35
Procéder à des réglages personnels à l’écran, 33
Procédure de connexion, 30
Procédure de déconnexion, 30

R

Réduction du rayonnement, 34
Régler le volume de la voix sur la caméra, 31
Régler le volume sonore à l’écran, 32
Remarques d’entretien, 37

S

Sélectionner une caméra, 30
Sensibilité aux bruits ambiants, 34
Structure du menu, 26
Suppression d’erreurs, 35

T

Tonalité d’alarme batterie, 33
Tonalité d’alarme de portée, 33

U

Utilisation conforme à son usage, 22
Utiliser l’écran, 32
Utiliser la caméra, 31

V

Veilleuse, 31
VOX, 34
Vue nocturne, 31

Z

Zoom, 32

38

25

Contenuto

1 Indicazioni di sicurezza 40. . . . . . . . . . . . . . . . . . . . . . . . .

2 Elementi di comando e visualizzazioni 41. . . . . . . . . . . . . .

3 Struttura di menu 44. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Messa in funzione dei dispositivi 46. . . . . . . . . . . . . . . . . . .

5 Funzionamento della telecamera 49. . . . . . . . . . . . . . . . . .

6 Esercizio del monitor 50. . . . . . . . . . . . . . . . . . . . . . . . . . .

7 In presenza di problemi 53. . . . . . . . . . . . . . . . . . . . . . . . .

8 Specifiche tecniche 54. . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 Consigli per la cura / Garanzia commerciale 55. . . . . . . . . .

39

Indicazioni di sicurezza

1 Indicazioni di sicurezza

Leggere attentamente le presenti istruzioni per l’uso. Conservare le istruzioni per l’uso sempre as­sieme al dispositivo, consegnandole ad ogni utilizzatore o futuro proprietario.

Impiego conforme agli usi previsti

Il baby controllo è un dispositivo di monitoraggio del locale. La telecamera trasmette i rumori e visua­lizza le immagini sul monitor rilevati nel punto di ubicazione del dispositivo. Il monitor va in tal caso
ubicato solo in ambienti interni. Qualsiasi altro impiego è ritenuto improprio.

L’uso dei dispositivi non sostituisce la sorveglianza personale, per es. di un bambino. L’utente

non è in nessun modo liberato dalla propria responsabilità personale.

Gli apparecchi non si prestano a scopi medici. Non è infatti possibile trasmettere segnali di

allarme o acustici emessi da apparecchi per la respirazione o di monitoraggio cardiotocogra­fico della frequenza cardiaca.

Non sono consentite modifiche o trasformazioni non autorizzate. Non aprire per nessuna ra-

gione gli apparecchi autonomamente, né compiere riparazioni di propria iniziativa. Si esclu­dono pertanto richieste di risarcimento danni al di là di quanto previsto dalle disposizioni di
legge.

Apparecchiature mediche

Attenzione: Evitare di utilizzare i dispositivi nelle vicinanze di apparecchiature mediche. Non

è infatti possibile escludere il rischio di possibili interferenze.

Ubicazione

 Non posizionare la telecamera mai nel letto o nel box di un neonato/bambino.
 Assicurarsi che il cavo di rete e i dispositivi si trovino sempre fuori della portata di

neonati/bambini, ovvero a minimo 1 metro di distanza.

 Non è consentito che neonati/bambini giochino con i cavi di rete o i dispositivi. Pericolo di

soffocamento!

 Posare il cavo di rete in modo da escludere che qualcuno vi possa inciampare causando la

caduta a terra dei dispositivi.

 Garantire durante il funzionamento una sufficiente ventilazione di tutti i componenti. Non

appoggiare cuscini, asciugamani o simili sui dispositivi.

 Il luogo di ubicazione influenza decisamente il perfetto funzionamento dei dispositivi. Osservare

pertanto una distanza minima di 1 metro da altri apparecchi elettronici come per es. forni a
microonde o impianti HIFI, condizione che può altrimenti causare interferenze o disturbi reciproci.

 Evitare un’esposizione a fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore e raggi

solari diretti.

 Evitare l’uso dei dispositivi in aree esposte al rischio di deflagrazione.

Alimentatore

Attenzione: Utilizzare solo gli alimentatori forniti in dotazione visto che l’uso di altri alimenta-

tori potrebbe danneggiare il baby controllo. Non ostacolare il libero accesso all’alimentatore
con mobili o altri oggetti simili.

Attenzione: Assicurarsi in caso di utilizzo con un alimentatore che il cavo di rete e la presa

di alimentazione siano in perfette condizioni. Cavi di rete piegati o logori mettono a rischio
la vita!

Batteria ricaricabile

Attenzione: Non gettare mai la batteria nel fuoco.

Osservare la corretta polarità!

Caduta di tensione

In caso di caduta di tensione la telecamera non è in grado di funzionare. Solo il monitor funziona,

40

Elementi di comando e visualizzazioni

purché la batteria sia stata precedentemente caricata a sufficienza tramite alimentatore.

Smaltimento

Procedere allo smaltimento del dispositivo esaurito consegnandolo presso uno dei punti di
raccolta istituiti dalla propria società di smaltimento rifiuti comunale (per es. centro di riciclo
materiali). Secondo quanto previsto dalla legge sugli apparecchi elettrici ed elettronici, i pro­prietari di apparecchi esauriti sono per legge tenuti alla consegna di tutti gli apparecchi elet-
trici ed elettronici presso un centro di rilievo rifiuti in raccolta differenziata. Il simbolo ripor­tato qui a lato indica che non è assolutamente consentito smaltire l’apparecchio assieme ai
normali rifiuti domestici!

Batterie e pile possono provocare danni alla salute e all’ambiente!

Non aprire, danneggiare, ingerire o disperdere nell’ambiente batterie e pile. Questi
possono contenere metalli pesanti nocivi e dannosi per l’ambiente. Per legge sussiste
l’obbligo di consegnare batterie e pile presso i rivenditori di batterie utilizzando gli ap­positi contenitori di raccolta e provvedendo in tal modo al corretto smaltimento. Lo
smaltimento è gratuito. I simboli indicano che non è assolutamente consentito gettare
batterie e pile nei rifiuti domestici, consegnandole ai fini dello smaltimento nei rispettivi
punti di raccolta.

Smaltire confezioni ed imballaggi in base a quanto indicato dalle norme in vigore a livello locale.

2 Elementi di comando e visualizzazioni

Telecamera

1 LED On/Off 7 Microfono
2 Tasto On/Off 8 Luce notturna
3 Diffusore acustico (sotto il dispositivo) 9 Sensore luce
4 Antenna 10 Tasto di luce notturna/aumento volume
5 LED a infrarossi (6 pz) 11 Tasto di accoppiamento/riduzione volume
6 Lente della telecamera 12 Attacco alimentatore

13 Sensore termico

41

Elementi di comando e visualizzazioni

Monitor

1 Antenna 10 Selettore a scorrimento On/Off
2 LED On/Off 11 Attacco alimentatore
3 Tasto menu/OK 12 Occhiello per il fissaggio cinghia
4 Tasto su 13 Blocco girevole dell’appoggio
5 Tasto destra 14 Supporto di appoggio
6 Tasto giù 15 Coperchio del vano batteria
7 Tasto sinistra 16 Diffusore
8 Display 17 Tasto monitoraggio/conversazione
9 Microfono 18 Tasto di allarme poppata/zoom/accoppiamento

19 Tasto di ricerca canale

42

Elementi di comando e visualizzazioni

Simboli sul display

Simboli da sinistra a destra:

Simbolo Significato

Simbolo di portata Segnala la qualità del collegamento con la telecamera.

Simbolo del biberon Indica l’attivazione o meno dell’allarme di poppata per il baby.
Simbolo di lente d’in-

grandimento
Simbolo di temperatura Segnala la temperatura attuale sulla telecamera.
Simbolo del diffusore

acustico

Simbolo di telecamera Indica la telecamera attualmente collegata al monitor ovvero il canale utilizzato al

Simbolo di batteria Segnala la capacità di carica della batteria.

Simbolo di nota musi­cale

Simbolo di portata con 3 barre verde: collegamento ottimo.
Simbolo di portata senza barre: collegamento assente. Sul display lampeggia in
più l’indicazione che il collegamento con la telecamera è assente.

Indica che l’immagine ricevuta è stata ingrandita.

Indica il livello di volume sul monitor.
Simbolo con diffusore sbarrato: volume spento.
Nel corso della modifica del volume viene visualizzato il livello di volume attual­mente impostato (Off più 5 livelli di volume). Tranne in caso di volume disattivato,
il simbolo scompare poco dopo lo svolgimento dell’impostazione.

momento dal monitor.

Simbolo di batteria solo parzialmente verde: la batteria non è più completamente
carica. I segmenti verdi indicano a grosse linee la capacità di carica della batteria
(in tutto 7 segmenti verdi).
Simbolo di batteria con 7 segmenti verdi che scorrono: la batteria è caricata.
Simbolo di batteria interamente verde: la batteria è completamente cairca.

Segnala che la telecamera riproduce al momento una ninna nanna. Il numero
visualizzato dietro al simbolo della nota musicale informa sulla ninna nanna ripro­dotta.

43

Struttura di menu

3 Struttura di menu

26

Per navigare, aprire con il tasto menu/OK il menu principale (1° livello), selezionare con il tasto destra
e tasto sinistra una voce di menu e confermare con il tasto menu/OK. Questa procedura è altresì ap­plicabile per gli altri livelli di menu.

Per uscire dal menu è possibile procedere in diversi modi:

 Premere il tasto monitoraggio/conversazione per uscire rapidamente dal menu.
 Attendere qualche secondo e il menu si chiude autonomamente.
 Selezionare con il tasto destra e tasto sinistra EXIT" e confermare con Si".

TONO ALLARME Tono batt. quasi scar. Attivo

Disattivo

ALLARME NO COLLEG. Attivo

Disattivo

DISPLAY Luminosità Livello 1 a Livello 5

Ora retroilluminazione Sempre acceso

10 sec
1 min
3 min

NINNA NANNA NINNA NANNA 1 a NINNA NANNA 8 Riproduci 1 volta

Ripeti
Stop

SENSIBILITÀ Basso

Medio
Alto
Disattivo

TEMPERATURA Formato Celsius

Minimo da 0 °C a 17 °C (in passi da 1 °C)
Massimo da 18 °C a 35 °C (in passi da 1 °C)
Allarme Attivo

1

in gradi Fahrenheit: da 32° F a 63° F (in passi da 1° F),

2

in gradi Fahrenheit: da 64° F a 95° F (in passi da 1° F),

44

Fahrenheit

1

2

Disattivo

LINGUA English

Français
Deutsch
Nederlands
Español
Português
Italiano

ЕллзнйкЬ

Русский

Magyar

EXIT Si

No

Struttura di menu

45

Messa in funzione dei dispositivi

4 Messa in funzione dei dispositivi

Indicazioni di sicurezza

Attenzione: Prima della messa in funzione, leggere attentamente le indicazioni di sicurezza

riportate al capitolo 1.

Nell’ambito di ricezione, i dati trasmessi (immagini e/o suoni)

possono essere ricevuti pubblicamente!

Verifica del contenuto della confezione

La confezione comprende:

1 telecamera 2 alimentatori
1 monitor 1 nastro a velcro

1 batteria litio−ioni per il monitor 1 manuale di istruzioni per l’uso

Messa in funzione del monitor

Attenzione: Posizionare il monitor ad una distanza minima di 1 metro da altre apparecchia-

ture elettroniche visto altrimenti il rischio di interferenze reciproche.

Inserimento della batteria

1. Aprire il vano batteria presente sul retro del monitor:
spingere il coperchio del vano batteria in direzione
opposta alla direzione della freccia.

2. Inserire la batteria osservando la corretta polarità.
Importante: i contatti metallici di batteria e monitor
devono toccarsi.

3. Spingere quindi il coperchio del vano batteria in
direzione della freccia, facendolo scattare in
posizione.

Collegamento del monitor

Collegare il monitor secondo quanto raffi­gurato dal disegno. Utilizzare per motivi di
sicurezza solo l’alimentatore di rete fornito
in dotazione.

Attenzione: Utilizzare per la te-

lecamera solo uno degli alimen­tatori forniti in dotazione con dati
di output: 6 V, 800 mA.

28

27

(per il montaggio della telecamera)

Presa elettrica

46

Per inserire il monitor, spingere il selettore a
scorrimento On/Off in posizione ON.

Non appena l’alimentatore è collegato, la batteria è caricata.

Sulla barra dei simboli del monitor inserito viene visualizzato la stato di carica della batteria.

I segmenti verdi del simbolo di batteria del display scorrono. Non appena la batteria è completamente
carica, il simbolo di batteria è visualizzato come interamente verde.

Lasciare caricare la batteria durante la prima messa in funzione per minimo 4 ore senza inter-

ruzioni. Ciò prolunga la durata utile della batteria!

Messa in funzione dei dispositivi

Supporto di appoggio

1. Afferrare il supporto di appoggio sul retro del monitor dal basso e allontanarlo dal dispositivo.

2. Girare il blocco del supporto di appoggio per es. con un cacciavite a sinistra, fissandolo nella
posizione richiesta.

È anche possibile applicare all’occhiello dell’appoggio un nastro o una cinghia (non inclusi nella con­fezione).

Messa in funzione della telecamera

Collegamento della telecamera

Collegare la telecamera secondo quanto
raffigurato dal disegno.

Attenzione: Utilizzare per la te-

lecamera solo uno degli alimen­tatori forniti in dotazione con dati
di output: 6 V, 800 mA.

Per inserire la telecamera, premere il tasto
On/Off in modo che il LED On/Off verde ri­sulti acceso in verde.

Ubicazione della telecamera

La telecamera può essere ubicata in verticale, montata a parete o su un listello.

Attenzione: Non è consentito posizionare o montare la telecamera ad una distanza inferiore

a 1 metro dal baby!

Attenzione: Posizionare la telecamera ad una distanza minima di 1 metro da altre apparec-

chiature elettroniche visto altrimenti il rischio di interferenze reciproche.

Telecamera e monitor devono essere distanti minimo 1 metro l’una dall’altro!

Se la distanza è inferiore si avverte un segnale acustico.

Montaggio a parete: prevedere sul muro una vite idonea
(non inclusa nella confezione) in modo da lasciare tra testa
della vite e parete uno spazio di ca. 8−9 mm; agganciare
quindi la telecamera secondo quanto raffigurato dal disegno
qui a fianco.

Montaggio su un listello: infilare il nastro a velcro secondo
quanto raffigurato dal disegno negli occhielli in basso alla
telecamera e avvolgere quindi il nastro saldamente su un li­stello.

Orientamento della telecamera

La telecamera può essere orientata in alto, in basso, a destra e a sinistra en­tro i limiti previsti. Orientare la telecamera una volta posizionata corretta­mente e messo in funzione il monitor, finché sul display del monitor non ap­pare la sezione richiesta.

Presa elettrica

47

Messa in funzione dei dispositivi

Collegamento della telecamera al monitor (accoppiamento)

Monitor e telecamera sono accoppiati tra loro già in fabbrica.
È possibile registrare fino a 4 telecamerare sul monitor. Per accoppiare ul-

teriori telecamere al monitor, procedere come segue:

1. Inserire il monitor.

2. Spegnere la (nuova) telecamera.

3. Tenere premuto sul monitor il tasto di allarme poppata/zoom/accoppiamento, quindi spegnere e
riaccendere il monitor con l’ausilio del selettore a scorrimento On/Off. Continuare a tenere
premuto il tasto di allarme poppata/zoom/accoppiamento finché sul display compare la schermata
di accoppiamento (testo bianco su sfondo nero).

4. Selezionare sulla schermata di accoppiamento del monitor premendo il tasto su o tasto giù il
canale (CH) sul quale si intende registrare la nuova telecamera.

5. Selezionare sulla schermata di accoppiamento del monitor premendo il tasto destra o tasto
sinistra Pair" (per Pairing" = accoppiare).

6. Passare con la nuova telecamera in modalità di accoppiamento: premere sulla nuova telecamera
contemporaneamente per 2 secondi il tasto On/Off e il tasto di accoppiamento/riduzione volume.
Non appena la telecamera passa alla modalità di accoppiamento, il LED On/Off sulla telecamera
lampeggia.

7. Premere il tasto menu/OK sul monitor per eseguire la procedura di accoppiamento. In caso di
accoppiamento eseguito con esito positivo, sul display appare la rispettiva segnalazione.

8. Concludere quindi la procedura di accoppiamento premendo il tasto menu/OK. La schermata di
accoppiamento visualizza lo stato attuale.

9. Selezionare sulla schermata di accoppiamento del monitor premendo il tasto su o tasto giù EXIT"
e premere il tasto menu/OK per uscire dalla schermata di accoppiamento.

Una volta instaurato un collegamento, il display visualizza l’immagine ripresa dalla telecamera.

Disaccoppiamento della telecamera dal monitor (procedura di disaccoppiamento)

1. Inserire il monitor.

2. Tenere premuto sul monitor il tasto di allarme poppata/zoom/accoppiamento, quindi spegnere e
riaccendere il monitor con l’ausilio del selettore a scorrimento On/Off. Continuare a tenere
premuto il tasto di allarme poppata/zoom/accoppiamento finché sul display compare la schermata
di accoppiamento (testo bianco su sfondo nero).

3. Selezionare sulla schermata di accoppiamento del monitor premendo il tasto su o tasto giù la
telecamera o il canale (CH) che si intende cancellare.

4. Selezionare sulla schermata di accoppiamento del monitor premendo il tasto destra o tasto
sinistra Del" (per Delete" = cancellare).

5. Premere il tasto menu/OK sul monitor.

6. Concludere quindi la procedura di disaccoppiamento premendo il tasto menu/OK. La schermata
di accoppiamento visualizza lo stato attuale.

7. Selezionare sulla schermata di accoppiamento del monitor premendo il tasto su o tasto giù EXIT"
e premere il tasto menu/OK per uscire dalla schermata di accoppiamento.

Selezione della telecamera

Avendo effettuato l’accoppiamento di più telecamere sul monitor, premere sul monitor il tasto di sele­zione canale per passare da una telecamera all’altra.

30

29

48

Funzionamento della telecamera

5 Funzionamento della telecamera

Controllare prima di ogni utilizzo il perfetto funzionamento di telecamera e monitor.

Inserimento della telecamera

1. Premere sulla telecamera il tasto On/Off.
Il LED On/Off si accende in verde. La telecamera è quindi pronto all’esercizio.

2. Se occorre, orientare la telecamera secondo le necessità.

Spegnimento della telecamera

Premere sulla telecamera il tasto On/Off finché il LED On/Off si spegne.

Visione notturna

La telecamera è dotata di 6 LED a infrarossi. Ciò consente la trasmissione di immagini anche da set­tori non illuminati. La funzione di visione notturna è attivata automaticamente non appena la visibilità
lo richieda.

Con funzione di visione notturna attivata, le immagini visualizzate sul monitor sono in bianco

e nero.

Luce notturna

La telecamera è dotata di luce notturna che emette una luce morbida, uniforme in modo da infondere
sicurezza al vostro baby.

 Premere il tasto di luce notturna/aumento volume finché la luce notturna non risulta inserita.
 Premere e tenere premuto il tasto di luce notturna/aumento volume finché la luce notturna non si

spegne.

Impostazione del volume audio sulla telecamera

Il monitor consente la trasmissione di quanto parlato sulla telecamera, per es. per tranquillizzare il
baby o mettersi in contatto con una persona presente nell’ambiente monitorato, vedi pagina 50 (fun­zione di conversazione).

Con i tasti del volume presenti sulla telecamera è dato modo di regolare il volume audio emesso dalla
telecamera.

 Premere il tasto di luce notturna/aumento volume per aumentare il volume.
 Premere il tasto di luce accoppiamento/riduzione volume per ridurre il volume.

In caso non fosse possibile aumentare o ridurre ulteriormente il volume, premendo il rispettivo

tasto del volume si avverte un segnale acustico.

49

Esercizio del monitor

6 Esercizio del monitor

Controllare prima di ogni utilizzo il perfetto funzionamento di telecamera e monitor.

Inserimento del monitor

Fare scorrere il selettore a scorrimento On/Off in posizione ON.
Il LED On/Off si accende in verde. Sul display viene visualizzata la barra dei simboli. Il monitor si trova

quindi in modalità di monitoraggio ed è pronto all’esercizio.

Spegnimento del monitor

Fare scorrere il selettore a scorrimento On/Off in posizione OFF.
Il LED On/Off si spegne. Il display si spegne.

Impostazione del volume sul monitor

Con i tasti su/giù è possibile modificare il volume dei rumori prodotti nell’ambiente in cui si trova posi-
zionata la telecamera. È possibile scegliere tra 5 livelli di volume. In più è anche possibile disattivare
il volume.

 Premere il tasto su per aumentare il volume.
 Premere il tasto giù per ridurre il volume.

Mentre si modifica il volume, nella barra dei simboli viene visualizzato il livello di volume selezionato.
Con volume spento, la barra dei simboli visualizza il rispettivo simbolo in modo permanente (diffusore
acustico sbarrato).

Funzione di conversazione

Il dispositivo consente la trasmissione di quanto parlato dal monitor sulla telecamera, per es. per tran­quillizzare il baby o mettersi in contatto con una persona presente nell’ambiente monitorato.

1. Premere e tenere premuto sul monitor il tasto di monitoraggio/conversazione.

2. Parlare nel microfono del monitor.

3. Rilasciare il tasto di monitoraggio per ascoltare di nuovo i rumori nell’ambiente sorvegliato.

Ingrandimento della sezione d’immagine (zoom)

Per riconoscere meglio dei dettagli è possibile ingrandire una parte dell’immagine sul display (zoom).
È disponibile un unico livello di ingrandimento.

1. Per ingrandire la sezione d’immagine, premere e tenere premuto sul monitor il tasto di allarme
poppata/zoom/accoppiamento.

2. Premere i tasti su/giù/sinistra e destra per spostarsi nella sezione d’immagine ingrandita e
selezionare il settore che si intende visualizzare con maggiore chiarezza di dettagli.

3. Per rimpicciolire la sezione d’immagine, premere e tenere premuto sul monitor il tasto di allarme
poppata/zoom/accoppiamento.

In caso l’immagine risultasse ingrandita, sulla barra dei simboli viene visualizzato il simbolo della lente
d’ingrandimento.

Allarme di poppata baby

Il dispositivo è dotato di funzione memoria che consente di fissare l’intervallo trascorso il quale è ne­cessario dare al baby la poppata.

Attivazione dell’allarme di poppata baby

Premere per attivare l’allarme di poppata baby eventualmente più volte sul monitor il tasto di allarme
poppata/zoom/accoppiamento, finché dietro al simbolo del biberon compare nella rispettiva barra dei
simboli l’intervallo di tempo impostato.

Gli intervalli di tempo si lasciano aumentare di 30 minuti per volta ogni volta che si preme un tasto e
sono impostabili a max. 4:00 ore.

Una volta raggiunto l’orario impostato, il dispositivo emette un segnale di allarme permanente udibile
per max. 1 minuto, mentre sul display lampeggia l’indicazione I tempi di feed arrivano".

31

32

50

Esercizio del monitor

Disattivazione del segnale di allarme

Premere un tasto a piacere sul monitor per disattivare il segnale di allarme.
Se il segnale di allarme non viene disattivato, trascorso 1 minuto l’allarme riprende automaticamente.

Dopo 3 minuti riprende il segnale di allarme della durata di 1 minuto. Se il segnale di allarme non
viene disattivato manualmente, il dispositivo ripete l’allarme per ben 5 volte in totale. Davanti al sim­bolo del biberon nella barra dei simboli viene visualizzato il numero di intervalli di allarme già conclusi.

Disattivazione dell’allarme di poppata baby

Per disattivare, premere sul monitor il tasto di allarme poppata/zoom/accoppiamento finché dietro al
simbolo del biberon nella rispettiva barra dei simboli compare OFF".

Allarme di temperatura

Fissare nel menu la temperatura minima e massima, vedi Struttura di menu a pagina 44. Non appena
si sale sopra o si scende sotto le temperature impostate, sul display lampeggia la rispettiva segnala­zione.

Tramite menu è anche possibile attivare un tono di segnale in grado di richiamare l’attenzione a ri­guardo.

Riproduzione di ninna nanne

Il vostro baby può addormentarsi ascoltando una dolce ninna nanna. Il baby controllo consente di
scegliere tra 8 diverse melodie riprodotte sulla telecamera. Il dispositivo consente di impostare se
riprodurre la ninna nanna selezionata una volta o ripetutamente.

Tramite menu è dato modo di attivare e disattivare la ninna nanna, vedi Struttura di menu a pagina 44.
Durante la riproduzione di una ninna nanna, nella barra dei simboli viene visualizzato il simbolo di

nota musicale con il numero abbinato alla ninna nanna in questione.

Impostazioni individuali sul monitor

Tramite menu è possibile compiere varie impostazioni individuali:

Tono di allarme batteria

Una volta attivato il tono di allarme, questo tono si avverte non appena la capacità della batteria è
scarsa, vedi Struttura di menu a pagina 44.

Tono di allarme portata

Una volta attivato il tono di allarme, questo tono si avverte non appena la portata tra telecamera e mo­nitor non è più sufficiente, vedi Struttura di menu a pagina 44.

Luminosità del display

Per impostare la luminosità sono disponibili 5 livelli, vedi Struttura di menu a pagina 44.

Durata della visualizzazione a display

Tramite la voce di menu Ora retroilluminazione" è possibile stabilire la durata in cui il display del
monitor rimarrà acceso, vedi Struttura di menu a pagina 44. Allo scopo di aumentare la durata di uti­lizzo della batteria è possibile scegliere fra 3 intervalli di tempo diversi, trascorsi i quali il display si
spegne automaticamente (display nero).

Una volta che il display risulta spento a seguito di quest’impostazione, premere il tasto di mo-

nitoraggio/conversazione per ottenere di nuovo l’immagine trasmessa dalla telecamera.

La trasmissione effettuata dal dispositivo è attivata da rumori (VOX), funzione che peraltro ri-

sulta attiva anche con display spento. Non appena il dispositivo rileva dei rumori di una certa
intensità, il display si inserisce automaticamente.

33

34

35

36

51

Esercizio del monitor

Sensibilità ai rumori ambientali, rilevazione dei rumori (VOX) e riduzione delle radiazioni
(modalità ECO)

Il baby controllo riunisce due moderne tecnologie: il circuito di rilevazione dei segnali (VOX) e la ridu­zione delle radiazioni (modalità ECO).

Grazie alla rilevazione dei rumori (VOX
camera al monitor, non appena si rileva una voce o un rumore. Trascorso un certo tempo senza la ri­levazione di alcun rumore, la trasmissione è automaticamente conclusa.

La trasmissione presenta un breve ritardo, prima che il monitor trasmetta i rumori e che la tele-

camera riproduca l’immagine.

La modalità ECO consiste in una speciale tecnologia di trasmissione. Il baby controllo trasmette in
modalità ECO con una potenza di trasmissione ovvero un’emissione di onde considerevolmente
ridotta, aumentando contemporaneamente la sensibilità di ricezione. In modalità ECO la rilevazione
dei segnali (VOX) è attiva. Non appena si rilevano dei rumori, la modalità ECO si conclude
automaticamente. Il display trasmette quindi l’immagine ripresa dalla telecamera.

Affinché il dispositivo possa funzionare in modalità ECO è necessario definire tramite la voce di menu
SENSIBILITÀ" se attribuire alla telecamera una sensibilità bassa, media o elevata, vedi Struttura di
menu a pagina 44. Solo con una di queste tre impostazioni il baby controllo passa dopo un breve
intervallo senza rumori in modalità ECO. Il display visualizza quindi l’indicazione Modalità ECO
attivata". Il display passa automaticamente all’immagine della telecamera, non appena i rumori rilevati
raggiungono o superano la sensibilità impostata.

Una sensibilità bassa significa che la telecamera reagisce già con rumori lievi. Una sensibilità alta
significa che la telecamera reagisce solo a partire da rumori più forti. Selezionare la giusta
impostazione in considerazione dei rumori ambientali. Numerosi rumori ambientali richiedono
probabilmente una sensibilità alta.

Una volta che il display visualizza l’indicazione Modalità ECO attivata per via di quest’im-

postazione, premere il tasto di monitoraggio/conversazione per ottenere di nuovo l’immagine
trasmessa dalla telecamera.

Con impostazione OFF" la rilevazione dei segnali (VOX) risulta disattivata. Il dispositivo non può
passare alla modalità ECO.

Indicazione della temperatura

La telecamera rileva tramite sensore termico la temperatura dell’ambiente circostante e la visualizza
nella barra dei simboli del display. Il menu consente di definire se le indicazioni della temperatura e i
valori termici andranno indicati in gradi Celsius o gradi Fahrenheit, vedi Struttura di menu a pagina 44.

In più è possibile scegliere segnalazioni ottiche e/o acustiche in caso la temperatura scenda sotto o
salga sopra i livelli di temperatura minima e massima definiti, vedi pagina 51 (allarme di temperatura).

Lingua

Il menu prevede 10 lingue diverse, vedi Struttura di menu a pagina 44.

1

) il sistema inizia automaticamente la trasmissione dalla tele-

52

1

VOX: Voice Operated Transmission = Circuito di rilevazione dei segnali

In presenza di problemi

7 In presenza di problemi

Linea diretta di assistenza

In presenza di problemi con il dispositivo di sorveglianza, seguire le indicazioni riportate qui di seguito.
La nostra linea diretta di assistenza è a vostra disposizione in caso di problemi tecnici chiamando al
numero telefonico 0900 00 1675 in Svizzera (costi da rete Swisscom in sede di stampa:
CHF 2.60/min). In caso di reclami entro il periodo di garanzia, rivolgersi al rivenditore autorizzato. Il
periodo di garanzia ricopre 2 anni.

Problemi e possibili cause

Problema Possibili cause

Nessuna funzione − Telecamera e/o monitor non sono inseriti.

Nessuna ricezione accom­pagnata dall’indicazione
Nessun collegamento"

Disturbi di ricezione − Altri dispositivi elettronici causano delle interferenze nell’area di

Display è nero − Vedi il capitolo Durata dell’indicazione di display" a pagina 51.
Segnali acustici sotto forma

di fischio (retroazione)
Segnali acustici sotto forma

di fruscio
Trasmissione dell’immagine

ma non dell’audio
Immagine appare in bianco

e nero
Monitor emette suoni − Tono di allarme batteria, vedi pagina 51.

Batteria del monitor non è
carica

− Alimentatori non sono collegati correttamente.

− Accumulatore è scarico o difettoso.
Se i problemi dovessero persistere, rimuovere tutti gli alimentatori e
la batteria e attendere min. 10 minuti prima di rimettere in funzione i
dispositivi, vedi pagina 46.

− Telecamera non è inserita.

− Selezionata la telecamera errata, vedi pagina 48.

− Telecamera e monitor non sono accoppiati, vedi pagina 48.

trasmissione.

− La distanza tra monitor e telecamera è troppo grande.

− Raggiunta la distanza minima tra monitor e telecamera.

− Potenza dell’accumulatore è troppo bassa.

− Aumentare la distanza tra monitor e telecamera.

− Ridurre il volume sul monitor.

− Potenza dell’accumulatore è troppo bassa.

− Volume è spento o impostato ad un livello troppo basso.

− Funzione di visione notturna è attivata.

− Tono di allarme portata, vedi pagina 51.

− Segnale di allarme per raggiungimento di orario di poppata baby,
vedi pagina 50.

− Raggiunta la distanza minima tra monitor e telecamera.

− Alimentatore non è collegato correttamente.

53

Specifiche tecniche

8 Specifiche tecniche

Specifiche tecniche

Caratteristica Valore

Telecamera LxAxP: 7,0 x 12,8 x 7,2 cm

Monitor LxAxP: 9,7 x 10,4 x 3,8 cm

Alimentazione telecamera Alimentatore DC 6 V / 800 mA
Alimentazione monitor Alimentatore DC 6 V / 800 mA
Portata monitor Fino a 300 metri in condizioni ottimali.

Portata della frequenza 2.4 GHz
Temperatura ambiente consentita da 0°C a 40°C
Umidità relativa consentita da 20% a 75%

Peso: 120 g
Pulsanti: I/O
Presa: 6 V DC
Sensori: sensore luminoso, sensore termico
Luce notturna: blu
LED IR: 6
Ninna nanne: 8

Peso: 137 g
Monitor: Display da 2.4", risoluzione 240x320
Pulsanti: I/O
Presa: 6 V DC
Simboli: Portata, allarme di poppata baby,

zoom, temperatura,
volume, canale/telecamera,
capacità batteria

Allarmi: Portata, poppata baby,

temperatura, bassa capacità batteria
Ampliabile a 4 canali/telecamere in totale.
Batteria litio−ioni

All’interno di edifici la portata si riduce per la presenza di
pareti, porte, ecc.

54

La telecamera è dotata di alimentatore efficiente in termini di consumo energetico (input 230 VAC, out­put 6 V
La potenza assorbita in fase di esercizio corrisponde a max. ca. 3,1 W.

Il monitor è dotato di alimentatore efficiente in termini di consumo energetico (input 230 VAC,
output 6 V
La potenza assorbita in fase di esercizio corrisponde a max. ca. 4,9 W.

, 800 mA). Il carico zero corrisponde a ca. 0,08 W. L’efficienza media è di ca. 72 %.

DC

, 800 mA). Il carico zero corrisponde a ca. 0,08 W. L’efficienza media è di ca. 72 %.

DC

Con riserva di modifiche tecniche e ottiche dovute a migliorie del prodotto.

Consigli per la cura / Garanzia commerciale

Dichiarazione di conformità

Il presente apparecchio risponde a quanto disposto dalla Direttiva UE:
1999/5/CE Direttiva concernente le apparecchiature radio, le apparecchiature termi-

nali di telecomunicazioni e il reciproco riconoscimento della loro conformità. La con­formità con la direttiva di cui sopra viene confermata dal marchio CE applicato
sull’apparecchio.

Per la dichiarazione di conformità completa si prega di voler usufruire del servizio
gratuito di download dal nostro sito Internet www.switel.com

9 Consigli per la cura / Garanzia commerciale

Consigli per la cura

 Pulire le superfici degli apparecchi con un panno morbido e antipelucchi.
 Non utilizzare mai detergenti o solventi.

Garanzia

Gli apparecchi SWITEL sono costruiti e collaudati in osservanza dei processi di produzione più mo­derni. L’impiego di materiali selezionati e tecnologie altamente sviluppate sono garanti di una perfetta
funzionalità e lunga durata in vita. La garanzia non si estende a batterie, accumulatori o batterie ricari­cabili utilizzati all’interno degli apparecchi. Il periodo di garanzia ricopre 24 mesi a partire dalla data di
acquisto.

Entro il periodo di garanzia si procederà all’eliminazione gratuita di tutti i guasti dovuti a difetti di mate­riale o produzione. Il diritto di garanzia cessa in caso di interventi da parte dell’acquirente o di terzi.
Danni derivanti da un impiego o esercizio non conforme agli usi previsti, a naturale usura, a errato
montaggio o errata conservazione, a collegamento o installazione impropri, dovuti a forza maggiore o
ad altri influssi esterni non sono coperti da garanzia. In qualità di produttore ci riserviamo il diritto, in
caso di reclami, di riparare o sostituire le parti difettose o di rimpiazzare l’apparecchio. Parti o appa­recchi sostituiti passano di nostra proprietà. Sono esclusi diritti di risarcimento per danni qualora non
siano dovuti a intenzione o colpa grave del costruttore.

Nel caso in cui il presente apparecchio dovesse ciò nonostante presentare un difetto durante il pe­riodo di garanzia, si prega di rivolgersi esclusivamente al negozio di rivendita dell’apparecchio SWI­TEL assieme al relativo scontrino di acquisto. In base alle presenti disposizioni, tutti i diritti di garanzia
dovranno essere fatti valere esclusivamente nei confronti del rivenditore autorizzato. Decorso il ter­mine di due anni dalla data di acquisto e consegna dei nostri prodotti non sarà più possibile fare va­lere alcun diritto di garanzia.

.

55

Indice alfabetico

10 Indice alfabetico

A

Alimentatore, 40
Allarme di temperatura, 51
Apparecchiature mediche, 40
Attivazione dell’allarme di poppata baby, 50

B

Batteria ricaricabile, 40

C

Caduta di tensione, 40
Collegamento del monitor, 46
Collegamento della telecamera, 47
Collegamento delle telecamera al monitor , 48
Consigli per la cura, 55
Contenuto della confezione, 46

D

Dichiarazione di conformità, 55
Disaccoppiamento della telecamera dal monitor , 48
Disaccoppiamento di trasmettitore e ricevitore, 48
Disattivazione dell’allarme di poppata baby, 51
Durata della visualizzazione a display, 51

E

Elementi di comando, 41
Eliminazione di guasti, 53
Esercizio del monitor, 50

F

Funzionamento della telecamera, 49

G

Garanzia, 55

I

Impiego conforme agli usi previsti, 40
Impostazione del volume del parlato sullo telecamera, 49
Impostazione del volume sul monitor, 50
Impostazioni individuali sul monitor, 51
Indicazione della temperatura, 52
Indicazioni di sicurezza, 40
Ingrandimento della sezione di immagine, 50
Inserimento del monitor, 50
Inserimento della batteria, 46
Inserimento della telecamera, 49

L

LED a infrarossi, 49
Linea diretta di assistenza, 53
Lingua, 52
Luce notturna, 49
Luminosità del display, 51

M

Messa in funzione, 46
Messa in funzione del monitor, 46
Messa in funzione della telecamera, 47
Modalità ECO, 52
Monitor, 42

O

Orientamento della telecamera, 47

P

Pairing, 48
Problemi, 53
Problemi e possibili cause, 53
Procedura di accoppiamento, 48
Procedura di disaccoppiamento, 48

R

Riduzione delle radiazioni, 52
Riproduzione di ninna nanne, 51

S

Selezione della telecamera, 48
Sensibilità ai rumori ambientali, 52
Simboli sul display, 43
Simbolo del biberon, 43
Simbolo del diffusore acustico, 43
Simbolo di batteria, 43
Simbolo di lente d’ingrandimento, 43
Simbolo di nota musicale, 43
Simbolo di portata, 43
Simbolo di telecamera, 43
Simbolo di temperatura, 43
Smaltimento, 41
Specifiche tecniche, 54
Spegnimento del monitor, 50
Spegnimento della telecamera, 49
Struttura di menu, 44
Supporto di appoggio, 47

T

Telecamera, 41
Tono di allarme batteria, 51
Tono di allarme portata, 51

U

Ubicazione, 40
Ubicazione della telecamera, 47

V

Visione notturna, 49
VOX, 52

Z

Zoom, 50

56

37

Contents

1 Safety Information 58. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Operating Elements and Indicators 59. . . . . . . . . . . . . . . . .

3 Menu Structure 62. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Putting the Units into Operation 64. . . . . . . . . . . . . . . . . . .

5 Operating the Camera 67. . . . . . . . . . . . . . . . . . . . . . . . . .

6 Operating the Monitor 68. . . . . . . . . . . . . . . . . . . . . . . . . .

7 In Case of Problems 71. . . . . . . . . . . . . . . . . . . . . . . . . . .

8 Technical Properties 72. . . . . . . . . . . . . . . . . . . . . . . . . . .

9 Maintenance / Guarantee 73. . . . . . . . . . . . . . . . . . . . . . . .

57

Safety Information

1 Safety Information

Please read this operating instruction manual thoroughly. Always keep this operating manual near the
device and hand it over to every user or subsequent owner.

Intended use

The baby monitor serves to monitor a baby/child in a room. The camera transmits audio and video sig­nals from its current location to the monitor. The monitor may only be installed indoors. Any other use
is considered unintended use.

The use of this equipment does not substitute personal supervision, e.g. of a child. Users are

not relieved of their personal liability.

The devices are not intended for medical purposes. Warning and signal tones from respiratory

or heartbeat monitoring equipment are not transmitted.

Unauthorised modification or reconstruction is not permitted. Under no circumstances open

the devices or complete any repair work yourself. All rights to claims for damages beyond the
scope of legal provisions are excluded.

Medical equipment

Attention: Never use the devices in the vicinity of medical equipment. Effects on such equip-

ment cannot be fully ruled out.

Installation location

 Never lay the transmitter in a baby’s/child’s bed or playpen.
 Ensure that the baby monitoring units and power cables are out of reach of babies/children, i.e.

they are at least one meter away.

 Babys/Children must not play with the power cables and devices. Risk of suffocation!
 Pay attention that the power cables are laid so they cannot be tripped over resulting in the devices

being pulled onto the floor.

 Pay attention that the components are sufficiently well−ventilated when in operation. Do not lay a

cushion, towel or such over the devices.

 The installation location plays a decisive role in ensuring proper operation. Maintain a minimum

distance of one meter to other electronic equipment, such as microwave ovens or hi−fi systems,
since they could cause mutual disturbance.

 Prevent excessive exposure to smoke, dust, vibration, chemicals, moisture, heat and direct

sunlight.

 Do not use the equipment in potentially explosive areas.

Power adapter plugs

Attention: Only use the power adapter plugs contained in the material supplied since other

power adapter plugs could damage the equipment. Ensure access to the power adapter plugs
is not obstructed by furniture or such.

Attention: When using the equipment with a power adapter plug, pay attention that the plug

and cable are in perfect condition. Kinked or worn cable represents the risk of a fatal accident!

Rechargeable battery

Attention: Never throw the battery into a fire.

Pay attention to correct polarity.

Power failure

The camera does not work in the event of a power failure. Only the monitor works, as long as the bat­tery was sufficiently charged via the power adapter plug beforehand.

58

Operating Elements and Indicators

Disposal

In order to dispose of your device, take it to a collection point provided by your local public
waste authorities (e.g. recycling centre). According to laws on the disposal of electronic and
electrical devices, owners are obliged to dispose of old electronic and electrical devices in
a separate waste container. The adjacent symbol indicates that the device must not be dis­posed of in normal domestic waste!

Risks to health and the environment from batteries!

Never open, damage or swallow batteries or allow them to pollute the environment.
They could contain toxic and ecologically harmful heavy metals. You are legally ob­liged to dispose of batteries at the point−of−sale or authorised collection points where
the corresponding containers are provided. Disposal is free of charge. The symbols
indicate that the batteries must not be disposed of in normal domestic waste and that
they must be brought to collection points provided by local public waste authorities.

Packaging materials must be disposed of according to local regulations.

2 Operating Elements and Indicators

Camera

1 On/Off LED 7 Microphone
2 On/Off button 8 Night light
3 Loudspeaker (underside of the unit) 9 Light sensor
4 Antenna 10 Night light / Raise volume button
5 Infrared LEDs (6 lamps) 11 Register / Lower volume button
6 Camera lens 12 Power adapter plug connection

13 Temperature sensor

59

Operating Elements and Indicators

Monitor

1 Antenna 10 On/Off sliding switch
2 On/Off LED 11 Power adapter plug connection
3 Menu / OK button 12 Eyelet to fit a strap
4 Arrow up button 13 Rotary stand support lock
5 Arrow right button 14 Stand support
6 Arrow down button 15 Battery compartment cover
7 Arrow left button 16 Loudspeaker
8 Display 17 Monitoring / Speak button
9 Microphone 18 Feed alert / Zoom / Register button

19 Channel selection button

60

Operating Elements and Indicators

Icon bar in the display

The following icons appear in the icon bar from left to right:

Icon Significance

Range icon Indicates the connection quality to the camera:

Baby bottle icon Indicates whether the baby feed alert is active or not.
Zoom icon A section of an image received has been zoomed.
Temperature icon Displays the current ambient temperature at the camera unit.
Loudspeaker icon Displays the volume level set on the monitor:

Camera icon Indicates which camera is currently connected to the monitor or which channel is

Battery icon Displays the battery capacity:

Note icon Indicates that a lullaby is currently being played by the camera unit. The number

Range icon with 3 green bars: Connection is very good.
Range icon with no bars: No connection available. A message also flashes in the
display stating that there is no connection to the camera.

Speaker crossed−out icon: Volume is off.
While changing the volume level, the display indicates which level is set (OFF and
5 volume levels). The icon disappears shortly after the setting has been set except
when the volume is switched off.

currently set on the monitor.

Battery party filled green: The battery is no longer fully charged. The green seg­ment give a rough indication of the battery charge status (a total of 7 green seg­ments).
Green segments run though the battery icon: The battery is being charged.
Battery icon filled completely green: The battery is fully charged.

following the Note icon indicates which lullaby is being played.

61

Menu Structure

3 Menu Structure

38

To navigate in the menus, open the main menu (level 1) by pressing the Menu/OK button, use the

Arrow right and Arrow left buttons to select a menu option and confirm the selection by pressing the
Menu/OK button. This procedure applies to all the other menu levels.

There are several ways with which to exit from the menu:

 Press the Monitoring/Speak button to exit the menu immediately.
 Wait a few seconds and the menu is closed automatically.
 Use the Arrow right and Arrow left buttons to select EXIT" and confirm the selection with Yes".

ALERT TONE Low Battery Tone On

Off

NO LINK ALERT On

Off

DISPLAY Brightness Level 1 to Level 5

Backlight Time Always On

10 Sec
1 Min.
3 Min.

LULLABY LULLABY 1 to LULLABY 8 Play Once

Play Repeat
Stop

SENSITIVITY Low

Medium
High
Off

Temperature Format Celsius

Minium from 0 °C to 17 °C (in steps of 1 °C)
Maximum from 18 °C to 35 °C (in steps of 1 °C)
Beep On

1

In degrees Fahrenheit: from 32 °F to 63 °F (in steps of 1 °F),

2

In degrees Fahrenheit: from 64 °F to 95 °F (in steps of 1 °F)

62

Fahrenheit

1

2

Off

LANGUAGE English

Français
Deutsch
Nederlands
Español
Português
Italiano

ЕллзнйкЬ

Русский

Magyar

EXIT Yes

No

Menu Structure

63

Putting the Units into Operation

4 Putting the Units into Operation

Safety information

Attention: It is essential to read the Safety Information in Chapter 1 before starting up.

The data transmitted (image and/or sound) can be received publicly in the reception range!

Checking the package contents

The package contains:

1 camera unit 2 power adapter plugs
1 monitor unit 1 hook and loop strap (for camera installation)
1 lithium−ion battery for the monitor 1 operating manual

Putting the monitor into operation

Attention: Position the monitor unit with a minimum distance of 1 m to other electronic

devices, otherwise there is a risk of mutual disturbance.

Inserting the battery

1. Open the battery compartment on the rear side of
the monitor: Slide the battery compartment cover
opposite to the direction of the arrow.

2. Insert the battery paying attention to correct polarity.
Important: The metallic contacts on the battery and
in the monitor must make contact.

3. Slide the battery compartment cover in the direction
of the arrow until it latches in place.

Connecting the monitor

Connect the monitor unit as illustrated in
the diagram. For safety reasons, only use
the power adapter plug supplied.

Attention: Use one of the power

adapter plugs supplied contain­ing the output data 6 V, 800 mA
for the monitor unit.

40

39

Mains power outlet

64

To switch the monitor on, slide the On/Off slid-
ing switch to the ON position.

The battery is charged as soon as the power adapter plug is connected.

The battery charge status is indicated in the icon bar of the monitor when switched on.

The green segments run through the battery icon in the icon bar in the display. When the battery is
fully charged, the battery icon is filled fully in green.

When charging the battery for the first time, it should be charged for at least 4 hours without

interruption. This lengthens the service life of the battery!

Putting the Units into Operation

Stand support

1. Take hold of the stand support on the rear side of the monitor at the bottom and pull it away from
the unit.

2. Turn the stand support lock, with a screwdriver for example, counterclockwise to fix it in this
position.

You can also fit a belt or strap to the eyelet in the stand support (not included in the material supplied).

Putting the camera into operation

Connecting the camera

Connect the camera as illustrated in the
diagram.

Attention: Use one of the power

adapter plugs supplied contain­ing the output data 6 V, 800 mA
for the camera unit.

To switch the camera on, press the On/Off
button so that the On/Off LED lights up
green.

Positioning the camera

You can stand the camera unit or mount it on a wall or support.

Attention: The camera must not be positioned or mounted nearer than 1 m to the baby/child!

Attention: Position the camera unit with a minimum distance of 1 m to other electronic

devices, otherwise there is a risk of mutual disturbance.

The camera and monitor must be at least 1 m apart!

If the distance is less, an acoustic alert signal is sounded.

Installation on a wall: Screw a suitable screw (not included
in the material supplied) in the wall so that approx. 8−9 mm
space remains between the screw head and the wall and
hook the camera on it in accordance with the adjacent dia­gram.

Installation on a support: Thread the hook and loop strap
through the eyelets on the underside of the camera in ac­cordance with the adjacent diagram and wrap the hook and
loop strap firmly around the support.

Aligning the camera

The camera can be pivoted within a limited range enabling slight adjustment
up and down and to the left and right. After having positioned the camera as
required and then putting the monitor unit into operation, pivot the camera
until the section you want to observe appears in the monitor display.

Mains power outlet

65

Putting the Units into Operation

Registering the camera on the monitor (registration process)

The monitor and camera are already registered with each other at the factory.
However, up to 4 cameras can be registered on the monitor. Other cameras can be registered on

the monitor as follows:

1. Switch the monitor on.

2. Switch the (new) camera off.

3. Press and hold the Feed alert / Zoom / Register button on the monitor and switch the monitor off
and on again using the On/Off sliding switch. Continue to press and hold the Feed alert / Zoom /
Register button until the Registration screen appears in the display (white text on black
background).

4. When the Registration screen appears on the monitor, use the Arrow up or Arrow down button to
select the channel (CH) on which the new camera should operate.

5. Then, with the Registration screen still in the monitor display, press the Arrow right or Arrow left
button to select Pair" (for pairing" = registration).

6. Set the new camera to Registration mode: Press the On/Off button and Lower volume / Register
button on the new camera simultaneously for 2 seconds. When the new camera is in Registration
mode, the On/Off LED on the camera flashes.

7. Press the Menu/OK button on the monitor to complete the registration process. When the
registration process is completed successfully, the corresponding message appears in the display.

8. Conclude the registration process by pressing the Menu/OK button. The Registration screen
displays the current status.

9. When the Registration screen appears on the monitor, use the Arrow up or Arrow down button to
select EXIT" and confirm the selection by pressing the Menu/OK button to exit from the
Registration screen.

When a connection is established, the image viewed by the camera lens appears in the display.

Deregistering the camera from the monitor (deregistration process)

1. Switch the monitor on.

2. Press and hold the Feed alert / Zoom / Register button on the monitor and switch the monitor off
and on again using the On/Off sliding switch. Continue to press and hold the Feed alert / Zoom /
Register button until the Registration screen appears in the display (white text on black
background).

3. When the Registration screen appears on the monitor, use the Arrow up or Arrow down button to
select the channel (CH) to be deleted.

4. Then, with the Registration screen still in the monitor display, press the Arrow right or Arrow left
button to select Del" (for delete" = deregister).

5. Press the Menu/OK button on the monitor.

6. Conclude the deregistration process by pressing the Menu/OK button. The Registration screen
displays the current status.

7. When the Registration screen appears on the monitor, use the Arrow up or Arrow down button to
select EXIT" and confirm the selection by pressing the Menu/OK button to exit from the
Registration screen.

Selecting the camera

If several cameras are registered on the monitor, press the Channel selection button on the monitor to
select between the different cameras.

42

41

66

Operating the Camera

5 Operating the Camera

Check the camera and monitor are working properly each time before the equipment is put

into operation.

Switching on the camera

1. Press the On/Off button on the camera.
The On/Off LED lights up green. The camera is now ready to operate.

2. Adjust the camera alignment again, if necessary.

Switching the camera off

Press and hold the On/Off button on the camera until the On/Off LED goes out.

Night vision

The camera is equipped with 6 infrared LEDs. This enables the transmission of pictures from areas
which are not illuminated . The night vision function is activated automatically when the light conditions
make it necessary.

When the night vision function is activated, the display on the monitor turns to black and white.

Night light

The camera is equipped with a night light which provides a soft, steady light to lend a sense of security
for the baby.

 Press and hold the Night light / Raise volume button until the night light comes on.
 Press and hold the Night light / Raise volume button until the night light goes out.

Setting the voice volume on the camera

You can speak into the monitor unit and be heard from the camera unit, e.g. to calm the baby or speak
to a person in the room, see Page 68 (Speak function).

Use the Volume buttons on the camera unit to regulate the volume of the voice issued from the cam­era unit.

 Press the Night light / Raise volume button to increase the volume.
 Press the Register / Lower volume in order to lower the volume.

If the volume can no longer be raised or lowered, an acoustic signal is issued each time the

respective Volume button is pressed.

67

Operating the Monitor

6 Operating the Monitor

Check the camera and monitor units are working properly each time before the equipment is

put into operation.

Switching the monitor on

Slide the On/Off sliding switch to its ON position.
The On/Off LED lights up green. The icon bar appears in the display. The monitor is now in Monitoring

mode and is operational.

Switching the monitor off

Slide the On/Off sliding switch to its OFF position.
The On/Off LED goes out. The display goes out.

Adjusting the volume on the monitor

Use the Arrow up/down buttons to change the volume at which the sounds detected in the room where
the camera stands are played. There are 5 volume levels available. The volume can also be switched
off.

 Press the Arrow up button to raise the volume.
 Press the Arrow down button to lower the volume or switch it off.

The volume level currently selected is indicated in the icon bar while altering the volume. If the volume
is switched off, the corresponding icon appears continuously in the icon bar (crossed−out loud­speaker).

Speak function

You can speak into the monitor unit and be heard from the camera unit, e.g. to calm the baby or speak
to a person in the room being monitored.

1. Press and hold the Monitoring/Speak button on the monitor.

2. Speak into the microphone on the monitor.

3. Release the Monitoring/Speak button in order to be able to hear sounds from the room being

Zooming the image section

In order to be able to see more details, you can enlarge (zoom) a section of the image in the display.
One zoom level is available.

1. To zoom in, press and hold the Feed alert / Zoom / Register button on the monitor.

2. Press the Arrow up / down / left and right buttons to move the zoomed image section and select

3. To zoom out, press and hold the Feed alert / Zoom / Register button on the monitor.
When the zoom function is currently selected, the magnifying glass icon appears in the icon bar.

Baby feed alert

This function can be used to remind you to feed a baby at fixed, regular intervals.

Activating the baby feed alert

To activate the baby feed alert, press the Feed alert / Zoom / Register button on the monitor, several
times if necessary, until the time interval of your choice appears in the icon bar behind the baby bottle
icon.

The time interval is increased by 30 minutes each time the button is pressed and can be set to maxi­mally 4:00 hours.

When the set time is reached, a continuous acoustic alarm signal is issued for maximally 1 minute and
the Feed time arrives" message flashes in the display.

43

monitored again.

the area you want to see in more detail.

44

68

Operating the Monitor

Stopping the alert signal

Press any button on the monitor to stop the alarm signal.
If you do not switch the alarm off, it stops automatically after 1 minute. The aert signal begins again

after 3 minutes and continues for one minute. If the alarm is not stopped manually, the alert sequence
is repeated five times. The number of alert sequences already completed is displayed in the icon bar
in front of the baby bottle icon.

Deactivating the baby feed alert

To deactivate the alert, press the Feed alert / Zoom / Register button on the monitor until OFF" ap­pears in the icon bar behind the baby bottle icon.

Temperature alarm

You can use the menu to set the minimum and maximum temperatures of the room being monitored;
see Menu Structure, Page 62. If the ambient temperature of the room being monitored drops below or
rises above the respective set value, a correspond− ing warning flashes in the display.

The menu can also be used to activate an acoustic signal to alert you to the situation.

Playing lullabies

The baby can go to sleep listening to gentle lullabies. The baby monitor system has 8 different
melodies available which can be played on the camera unit. You can define whether the lullaby
selected should be played just once or continuously repeated.

The lullabies are switched on and off via the menu; see Menu Structure, Page 62.
When a lullaby is being played, a note icon appears in the icon bar with the number of the respective

lullaby.

Defining personal settings on the monitor

Various settings can be defined according to your personal requirements using the menu.

Battery alert signal

An acoustic alert signal can be activated to sound when the battery capacity is exhausted; see Menu
Structure, Page 62.

Range alert signal

An alert signal can be activated to sound when the camera and monitor are no longer within range of
each other; see Menu Structure, Page 62.

Display brightness

The brightness of the display can be adjusted to one of 5 levels; see Menu Structure, Page 62.

Backlight time

Use the Backlight Time" menu option to define how long the monitor display should remain on; see
Menu Structure, Page 62. For reasons of increasing the battery charge time, there are 3 different time
intervals available after which the display automatically goes out (display turns black).

If the display goes out as a result of this setting, simply press the Monitoring/Speak button in

The equipment is provided with voice operated transmission (VOX) which remains active

45

46

47

48

order to restore the image from the camera.

even when the display is switched off. As soon as the camera unit detects a sound above a
minimum intensity, the display is automatically switched on again.

69

Operating the Monitor

Sensitivity to ambient noise, voice operated transmission (VOX) and ECO mode

The baby monitor combines two modern technologies: voice operated transmission (VOX) and ECO
mode.

The voice activation (VOX
camera to the monitor immediately a voice or sound is detected. If no voice or sound is detected for
longer than one minute, transmission is automatically interrupted.

There is a slight delay in the transmission before the monitor can reproduce the voice/sound

and picture.

ECO mode represents a special transmission technology. In ECO mode, the baby monitor system
transmits with considerably reduced transmission power or radiation while simultaneously increasing
the receiver sensitivity. Voice activation (VOX) is active in ECO mode. When sounds are detected,
ECO mode is automatically deactivated. The display then transmits the image from the camera.

In order that the equipment can operate in ECO mode, you must use the SENSITIVITY" menu option
to define whether the camera should operate with a low, medium or high sensitivity; see Menu
Structure, Page 62. Only when one of these three settings is set can the baby monitor switch to ECO
mode following a short delay when no sounds are detected. The message ECO Mode activiated"
then appears in the display. The display then automatically switches to show the image from the
camera when a sound at or above the set sensitivity is detected.

A low sensitivity means that the camera reacts to quiet sounds. A high sensitivity means that the
camera only reacts to louder noises. Select the setting required according to the ambient noise. Many
ambient noises necessitate a high sensitivity.

If the message ECO Mode activiated" appears in the display as a result if this setting, press

the Monitoring/Speak button to restore the image from the camera to the display.

If the setting is OFF", voice activation (VOX) is deactivated. The unit cannot switch to ECO mode.

Temperature display

The camera unit determines the temperature of its immediate surroundings by means of a temperature
sensor and indicates it in the icon bar of the monitor display. Use the menu to select whether the tem­perature display and information should be in degrees Celsius or Fahrenheit; see Menu Structure,
Page 63.

It is also possible to activate visual and/or acoustic alert signals should temperatures rise above or
drop below defined upper and lower temperature limits; see Page 69 (Temperature alarm).

Language

The menu guidance is available in 10 different languages; see Menu Structure, Page 62.

1

) function causes the system to start transmitting automatically from the

70

1

VOX: Voice Operated Transmission = sound detection

In Case of Problems

7 In Case of Problems

Service hotline

Should problems arise with the monitoring set, please refer to the following information first. In the
case of technical problems, you can contact our hotline service, Tel. [phone] within Switzerland
(Swisscom fees at time of going to print: CHF 2.60/min). In the case of claims under the terms of guar­antee, contact your sales outlet. There is a 2 year period of guarantee.

Problems and possible causes

Problem Possible causes

Equipment does not
function

No reception with
No connection" message

Reception interference − Other electronic devices are causing interference in the field of

Display is black − Refer to Backlight time" on Page 69

Beeping noise (acoustic
feedback)

Noise − The battery power is too low.
Image transmission but no

sound transmission
Picture is in black and white − The night vision function is active.

The monitor beeps − Battery alert signal, see Page 69

The battery in the monitor is
not charged

− Camera and/or monitor are not switched on.

− Power adapter plugs are not connected properly.

− The battery is empty or defective.
If the problem continues, disconnect all power adapter plugs and the
battery and wait for 10 minutes before putting the units into operation
again, see Page 64.

− Camera is not switched on.

− Wrong camera has been selected; see Page 66

− Camera and monitor are not registered, see Page 66.

transmission.

− The monitor and camera are too far apart.

− The distance between the monitor and camera is below the mini­mum limit.

− The battery power is too low.

− Increase the distance between the monitor and camera.

− Reduce the volume on the monitor.

− The volume is switched off or set too low.

− Range alert signal, see Page 69

− Baby feed alert signal, see Page 68

− The distance between the monitor and camera is below the
minimum limit.

− Power adapter plug is not connected properly.

71

Technical Properties

8 Technical Properties

Technical data

Feature Value

Camera WxHxD: 7.0 x 12.8 x 7.2 cm

Monitor WxHxD: 9.7 x 10.4 x 3.8 cm

Power supply, camera Power adapter plug, DC 6 V / 800 mA
Power supply, monitor Power adapter plug, DC 6 V / 800 mA
Range, monitor Up to 300 meters under optimum conditions.

Frequency range 2.4 GHz
Permissible ambient temperature 0°C to 40°C
Permissible relative humidity 20% to 75%

Weight: 120 g
Switch: I/O
Socket: 6 V DC
Sensors: Light sensor, temperature sensor
Night light: Blue
IR LEDs: 6
Lullabies: 8

Weight: 137 g
Display: 2.4" display, resolution 240x320
Switch: I/O
Socket: 6 V DC
Icons: Range, baby feed alert,

image zoom temperature,
volume, channel/camera, battery capacity

Alerts: Range, baby feed, temperature,

low battery capacity
Extendible up to 4 channels/cameras.
Lithium−ion battery

Range is reduced in buildings through walls, doors etc.

72

The camera is equipped with an energy−efficient power adapter plug (input 230 VAC, output 6 VDC,
800 mA). The zero load is approx. 0.08 W. The average efficiency is approx. 72%.
The power consumption in operation is maximally approx. 3.1 W.

The monitor is equipped with an energy−efficient power adapter plug (input 230 V
800 mA). The zero load is approx. 0.08 W. The average efficiency is approx. 72%.
The power consumption in operation is maximally approx. 4.9 W.

We reserve the right to make technical and visual modifications to the product during the

course of product improvement.

, output 6 VDC,

AC

Maintenance / Guarantee

Declaration of Conformity

This device fulfils the requirements stipulated in the EU directive:
1999/5/EU directive on radio equipment and telecommunications terminal equipment

and the mutual recognition of their conformity. Conformity with the above mentioned
directive is confirmed by the CE mark on the device.

To view the complete Declaration of Conformity, please refer to the free download
available on our web site at www.switel.com

9 Maintenance / Guarantee

Maintenance

 Clean the housing surfaces with a soft, fluff−free cloth.
 Never use cleaning agents or solvents.

Guarantee

SWITEL equipment is produced and tested according to the latest production methods. Carefully se­lected materials and highly developed technology ensure perfect functioning and a long service life.
The terms of guarantee do not apply to the batteries or power packs used in the products. The period
of guarantee is 24 months from the date of purchase.

All deficiencies related to material or manufacturing errors within the period of guarantee will be re­dressed free of charge. Rights to claims under the terms of guarantee are annulled following tamper­ing by the purchaser or third parties. Damage caused as the result of improper handling or operation,
normal wear and tear, incorrect positioning or storage, improper connection or installation or Acts of
God and other external influences are excluded from the terms of guarantee. In the case of com­plaints, we reserve the right to repair or replace defect parts or provide a replacement device. Re­placed parts or devices become our property. Rights to compensation in the case of damage are ex­cluded where there is no evidence of intent or gross negligence by the manufacturer.

If your device does show signs of a defect within the period of guarantee, please contact the sales
outlet where you purchased the SWITEL device, producing the purchase receipt as evidence. All
claims under the terms of guarantee in accordance with this agreement can only be asserted at the
sales outlet. No claims under the terms of guarantee can be asserted after a period of two years from
the date of purchase and hand−over of the product.

.

73

Index

10 Index

A

Activating the baby feed alert, 68
Adjusting the volume on the monitor, 68
Aligning the camera, 65

B

Baby bottle icon, 61
Backlight time, 69
Battery alert signal, 69
Battery icon, 61

C

Camera, 59
Camera icon, 61
Connecting the camera, 65
Connecting the monitor, 64

D

Deactivating the baby feed alert, 69
Declaration of Conformity, 73
Defining personal settings on the monitor, 69
Deregistering the camera from the monitor, 66
Deregistering the transmitter from the receiver, 66
Deregistration process, 66
Display brightness, 69
Disposal, 59

E

ECO mode, 70

G

Guarantee, 73

I

Icon bar in the display, 61
Icons in the display, 61
Infrared LEDs, 67
Inserting the battery, 64
Installation location, 58
Intended use, 58

L

Language, 70
Loudspeaker icon, 61

M

Maintenance , 73
Medical equipment, 58
Menu Structure, 62
Monitor, 60

N

Night light, 67
Night vision, 67
Note icon, 61

O

Operating elements, 59
Operating the camera, 67
Operating the monitor, 68

P

Package contents, 64
Pairing, 66
Playing lullabies, 69
Positioning the camera, 65
Power adapter plug, 58
Power failure, 58
Problems, 71
Problems and possible causes, 71
Putting the camera into operation, 65
Putting the monitor into operation, 64

R

Range alert signal, 69
Range icon, 61
Rechargeable battery, 58
Reduced radiation, 70
Registering the camera on the monitor, 66
Registration process, 66

S

Safety information, 58
Selecting the camera, 66
Sensitivity to ambient noise, 70
Service hotline, 71
Setting the voice volume on the camera, 67
Stand support, 65
Starting up, 64
Switching on the camera, 67
Switching the camera off, 67
Switching the monitor off, 68
Switching the monitor on, 68

T

Technical data, 72
Temperature alarm, 69
Temperature display, 70
Temperature icon, 61
Troubleshooting, 71

V

VOX, 70

Z

Zoom icon, 61
Zooming, 68
Zooming the image section, 68

74

Wichtiger Hinweis

Ihr Gerät (Kamera) ist mit einem energieeffizienten Netzteil (Input 230 VAC, Output 6 VDC, 790 mA)
ausgestattet. Die Nulllast beträgt ca. 0,08 W. Die durchschnittliche Effizienz beträgt ca. 72 %. Die
Leistungsaufnahme beträgt max. 3,1 W.

Ihr Gerät (Monitor) ist mit einem energieeffizienten Netzteil (Input 230 V
ausgestattet. Die Nulllast beträgt ca. 0,08 W. Die durchschnittliche Effizienz beträgt ca. 72 %. Die
Leistungsaufnahme beträgt max. 4,9 W.

, Output 6 VDC, 790 mA)

AC

Note importante

La station de base de votre dispositif (caméra) est équipée d’une alimentation à découpage à haut
rendement énergétique (entrée 230 V
s’élève à d’env. 0,08 W. Le rendement moyen est d’env. 72 %. La puissance absorbée est
max. 0,31 W.

La station de base de votre dispositif (ècran) est équipée d’une alimentation à découpage à haut
rendement énergétique (entrée 230 VAC, sortie 6 VDC, 790 mA). Sans charge, le courant entrant
s’élève à d’env. 0,08 W. Le rendement moyen est d’env. 72 %. La puissance absorbée est max. 4,9 W.

, sortie 6 VDC, 790 mA). Sans charge, le courant entrant

AC

Avvertimento importante

La stazione base del vostro apparecchio (telecamera) è dotata di un circuito di alimentazione rete ad
efficienza energetica (Input 230 V
L’efficienza media è pari circa 72 %. L’assorbimento di potenza ammonta a max. 3,1 W.

La stazione base del vostro apparecchio (monitor) è dotata di un circuito di alimentazione rete ad
efficienza energetica (Input 230 V
L’efficienza media è pari circa 72 %. L’assorbimento di potenza ammonta a max. 4,9 W.

, Output 6 VDC, 790 mA). Il carico nullo è pari circa 0,08 W.

AC

, Output 6 VDC, 790 mA). Il carico nullo è pari circa 0,08 W.

AC

Important note

Your device (camera) is supplied with an energy−efficient power supply (Input 230 VAC, Output 6 VDC,
790 mA). The adaptor input power without load is approx. 0.08 W. The average efficiency is approx.
72 %. The electrical consumption is max. 3.1 W.

Your device (monitor) is supplied with an energy−efficient power supply (Input 230 V
790 mA). The adaptor input power without load is approx. 0.08 W. The average efficiency is approx.
72 %. The electrical consumption is max. 4.9 W.

, Output 6 VDC,

AC

75

Declaration of Conformity

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website

Pour obtenir la déclaration de conformité intégrale, veuillez vous servir du téléchargement gratuit de notre

Per la dichiarazione di conformità completa si prega di voler usufruire del servizio gratuito di download dal

To view the complete Declaration of Conformity, please refer to the free download available at our web site:

Diese Anlage entspricht der europäischen R&TTE Richtlinie.

www.switel.com

Cet équipement est conforme à la directive européenne R&TTE.

site Internet www.switel.com

Quest’apparecchiatura è conforme alla direttiva europea R&TTE.

nostro sito Internet www.switel.com

This equipment complies with the European R&TTE directive.

www.switel.com

.

.

49

.

.

Service Hotline

Bei technischen Problemen können Sie sich an unsere Service−Hotline unter Tel. [phone] innerhalb

S’il s’agit de problèmes techniques, vous pouvez vous adresser à notre hotline de service en Suisse en

appelant le numéro 0900 00 1675 (frais Swisscom à la date d’impression de ce manuel : CHF 2.60/min).

In caso di problemi tecnici è possibile rivolgersi alla nostra hotline di assistenza tecnica chiamando al nu­mero 0900 00 1675 valido per la Svizzera (spese da rete Swisscom alla data di stampa: CHF 2.60 / min).

In the event of technical problems, you can contact our hotline service, Tel. [phone] within Switzerland

der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden.

(cost via Swisscom at time of going to print: CHF 2.60/min).

Version 1.0 − 25.04.2012
