Switel BCF268 User Manual [ru]

Schnurloses A/V−Überwachungssystem
Système de surveillance sans fil A/V
Sistema di sorveglianza A/V cordless
Cordless A/V Monitoring Set

BCF268

Bedienungsanleitung

Mode d’emploi

Istruzioni per l’uso

Operating Instructions

2

Bedienungsanleitung 3. . . . . . . . . . . . . . . . . . .

Mode d’emploi 15. . . . . . . . . . . . . . . . . . . . . . .

Istruzioni per l’uso 27. . . . . . . . . . . . . . . . . . . . .

Operating Instructions 39. . . . . . . . . . . . . . . . . .

Declaration of Conformity 50. . . . . . . . . . . . . . .

2

1

1 Sicherheitshinweise 4. . . . . . . . . . . . . .

2 Bedienelemente und Anzeigen 5. . . . . . .

3 Geräte in Betrieb nehmen 6. . . . . . . . . .

4 Wie bediene ich den Sender 8. . . . . . . . .

5 Wie bediene ich den Empfänger 9. . . . . .

6 Falls es Probleme gibt 10. . . . . . . . . . . . .

7 Technische Eigenschaften 11. . . . . . . . . .

8 Pflegehinweise / Garantie 12. . . . . . . . . .

9 Stichwortverzeichnis 13. . . . . . . . . . . . . .

Inhaltsverzeichnis

3

Sicherheitshinweise

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Das Monitor−Set wurde zur Überwachung von Räumen entwickelt. Der Sender übermittelt von seinem
Standort aus Stimmlaute und Bilder an den Empfänger. Jede andere Verwendung gilt als nicht bestim­mungsgemäß.

Die Verwendung des Geräts ersetzt die persönliche Beaufsichtigung, z. B. eines Kindes,

nicht. Der Anwender wird nicht aus seiner persönlichen Haftung entlassen.
Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in
keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort und Sicherheitsinformationen

Legen Sie den Sender niemals in das Bett oder in den Laufstall eines Babys.
Vergewissern Sie sich, dass sich der Sender und das Netzkabel immer außerhalb der Reichweite von

Babys befinden, d. h. mindestens einen Meter entfernt.
Sorgen Sie während des Betriebs für eine ausreichende Belüftung aller Komponenten. Legen Sie

keine Kissen oder Handtücher auf die Geräte.
Die Geräte sind nicht für den medizinischen Einsatz geeignet. Warn− oder Signaltöne von Atmungs−

oder Herztonüberwachungsgeräten können nicht übertragen werden.
Der Aufstellort hat entscheidenden Einfluss auf den einwandfreien Betrieb. Halten Sie einen Abstand

von mindestens einem Meter zu elektronischen Geräten, wie z. B. Mikrowellen oder HIFI−Geräten ein,
da es sonst zu gegenseitiger Beeinflussung kommen kann.

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze
oder direkte Sonneneinstrahlung.

Verwenden Sie die Geräte nicht in explosionsgefährdeten Bereichen.

Netzteil

Achtung: Verwenden Sie nur die mitgelieferten Steckernetzteile, da andere Netzteile das

Monitor−Set beschädigen können. Sie dürfen den Zugang zum Steckernetzteil nicht durch

Möbel oder andere Gegenstände versperren.
Achten Sie beim Betrieb mit einem Netzteil auf den einwandfreien Zustand der Kabel und Stecker. Ab­geknickte oder durchgescheuerte Kabel sind lebensgefährlich!

Aufladbare Akkus

Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs!

Achten Sie auf die richtige Polung!

Stromausfall

Bei Stromausfall funktionieren die Geräte nur im Batteriebetrieb. Ziehen Sie die Netzadapterstecker
aus den Geräten heraus.

Medizinische Geräte

Achtung: Benutzen Sie die Geräte nicht in der Nähe von medizinischen Geräten. Eine Beein-

flussung kann nicht völlig ausgeschlossen werden.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen
Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass Sie das
Gerät auf keinen Fall in den Hausmüll werfen dürfen! Nach dem Elektro− und Elektronikgerä­tegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro− und Elektronikge-

räte einer getrennten Abfallerfassung zuzuführen.
Akkus entsorgen Sie beim batterievertreibenden Handel sowie bei zu-

ständigen Sammelstellen, die entsprechende Behälter bereitstellen.
Verpackungsmaterialien entsorgen Sie entsprechend den lokalen

Vorschriften.

4

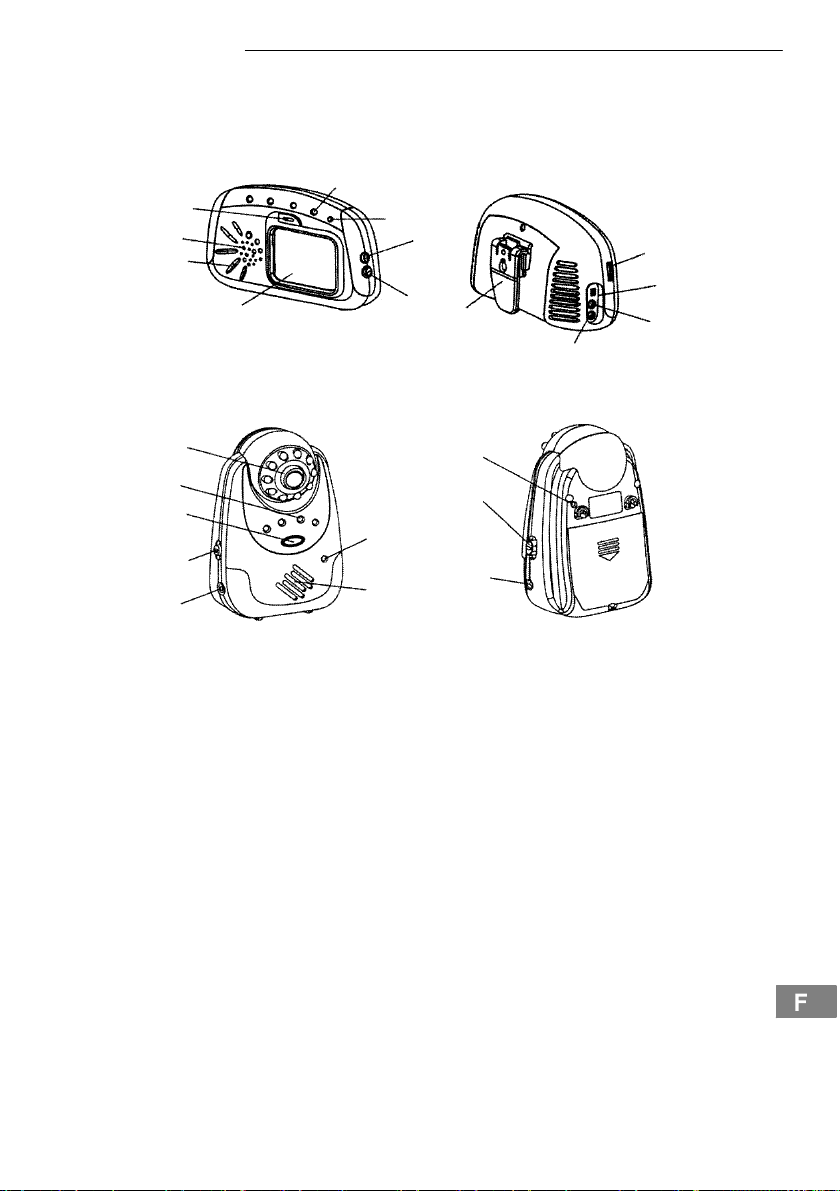

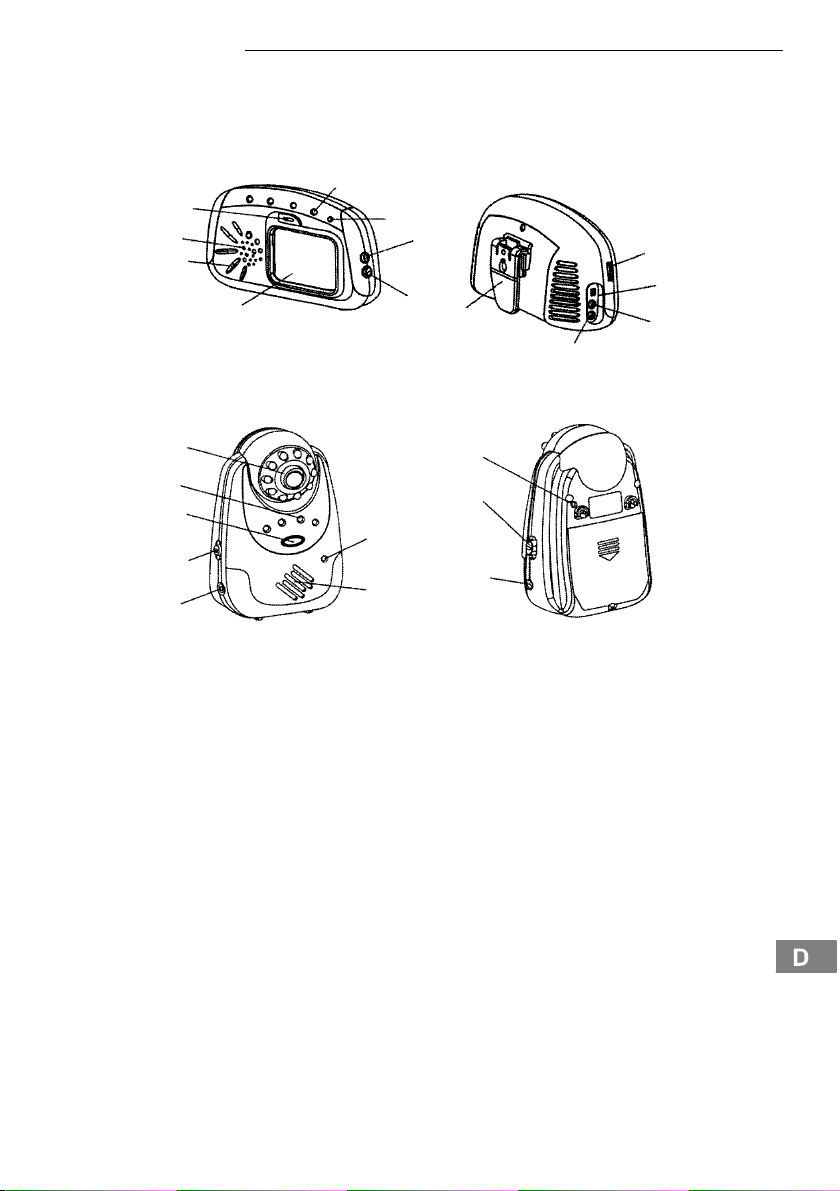

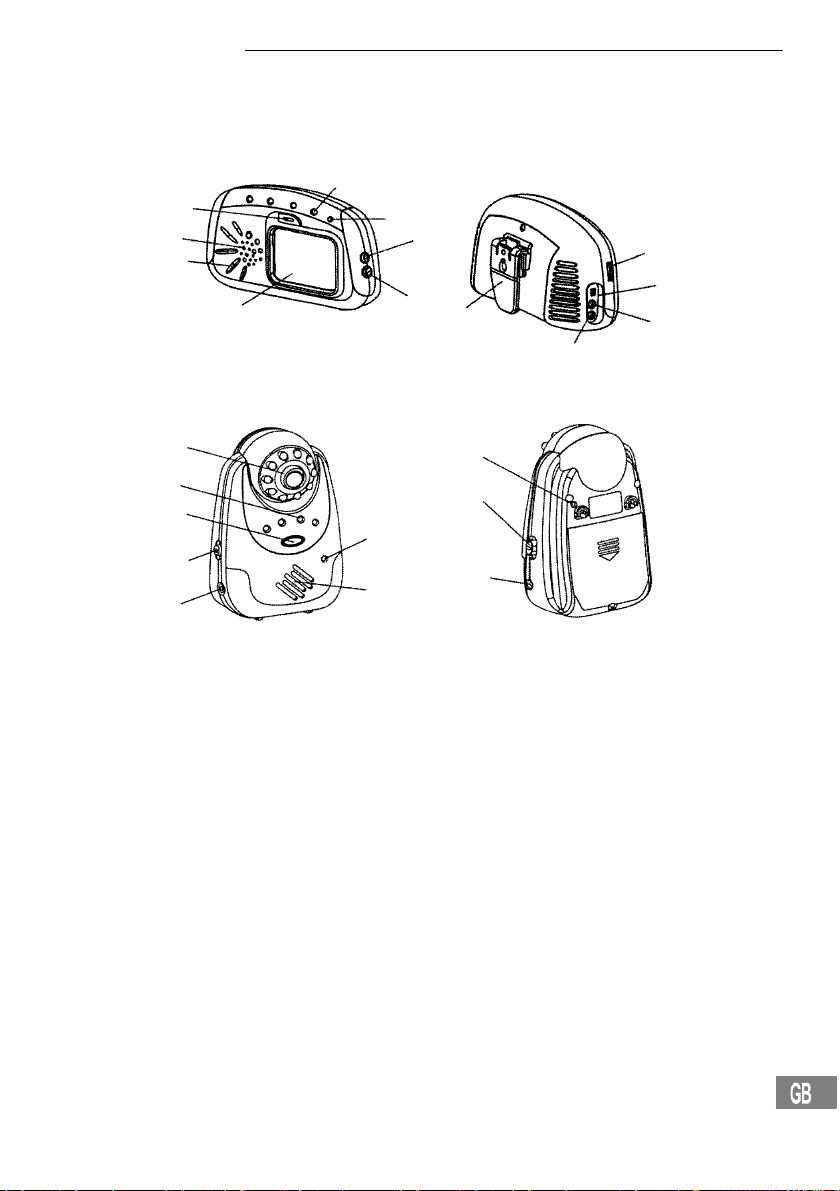

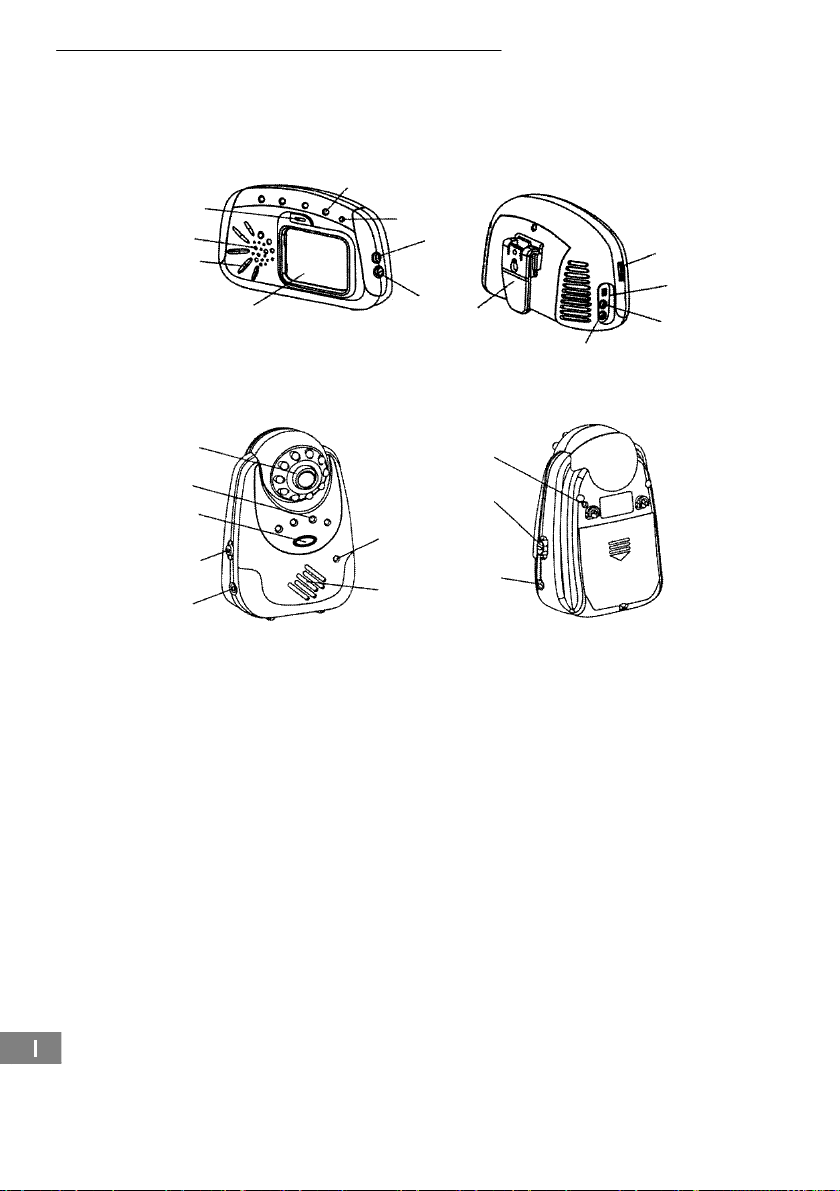

2 Bedienelemente und Anzeigen

Monitor−Einheit (Empfänger)

5

4

3

2

1

Kamera−Einheit (Sender)

Bedienelemente und Anzeigen

6

7(−)

7(+)

12

11

8

9

10

13

14

15

16

17

Deutsch

1 TFT−LC−Display
2 Lautsprecher
3 Power−LED
4 Kanalwahl−Taste
5 Kanal−LED
6 Scan−LED
7 Helligkeit (+) (−)
8 Lautstärkeregler mit Ein−/ Ausschalter
9 LC−Display Ein/Aus
10 Stromversorgungsbuchse
11 Ausgang Audio/Video
12 Gürtelclip
13 Objektiv
14 Kanal−LED
15 Kanalwahl−Schalter
16 Wahlschalter CAMERA, AUTO, AV
17 Eingang Audio/Video
18 Lichtsensor für autom. Nachtüberwachung
19 Power Ein/Aus
20 Stromversorgungsbuchse
21 Power−LED
22 Mikrofon

18

19

21

20

22

5

Geräte in Betrieb nehmen

3 Geräte in Betrieb nehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

eine Kamera−Einheit

(Sender)

zwei Netzteile ein Audio−/ Videokabel ein Gürtelclip

eine Bedienungsanleitung

2

eine Monitor−Einheit

(Empfänger)

5 wiederaufladbare, spezielle

NiMH Akkus für den Empfänger

Sender anschließen

Achtung: Stellen Sie den Sender mit einem Mindestabstand von 1 m zu anderen elektroni-

schen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

Betrieb mit Netzteil

Achten Sie auf die Verwendung des richtigen Netzteils. Der Sender darf nur mit dem kleineren

Netzteil betrieben werden, das eine Ausgangsleistung von 300mA hat.
Stecken Sie den Hohlstecker des Netzteils in die Stromversorgungsbuchse des Senders (9V DC)

Stecken Sie das Netzteil in eine Steckdose (230V).

Betrieb mit Batterien oder Akkus

Öffnen Sie das Batteriefach auf der Rückseite des Senders. Lösen Sie dazu die Schraube vollständig
und schieben den Batteriefachdeckel nach unten.

Setzen Sie die Akkus oder Batterien polungsrichtig ein. Folgen Sie dazu den Abbildungen im Batterie­fach.

Der Sender kann mit 4 AA" Batterien (nicht im Lieferumfang enthalten) oder mit wiederauflad-

baren Akkus des gleichen Typs betrieben werden. Bedenken Sie aber, dass mit dem mitgelie-

ferten Netzadapter keine Aufladung der Akkus vorgenommen werden kann. Sie benötigen

ein zusätzliches Ladegerät.
Schließen Sie das Batteriefach und drehen die Schraube wieder fest.

Bei geringer Akku−/ Batterieleistung leuchtet die Power−LED orange.

Wandbefestigung

6

Bohren Sie nicht in Strom− oder Wasserleitungen! Stellen Sie sicher, dass am gewünschten

Anbringungsort keine Leitungen verlaufen!

Dübel und Schrauben sind nicht im Lieferumfang enthalten.
Bohren Sie zwei Löcher (Durchmesser 5 mm) im Abstand von 38 mm horizontal nebeneinander.

Stecken Sie in jedes Bohrloch einen Dübel (Durchmesser 5 mm).
Drehen Sie in jeden Dübel eine Schraube (Durchmesser 4 mm).
Der Abstand zwischen Schraubenkopf und Wand sollte ca. 3 mm betragen.
Schieben Sie den Sender mit den Aussparungen über die Schraubenköpfe und ziehen ihn leicht nach

unten.

Geräte in Betrieb nehmen

Empfänger anschließen

Achtung: Stellen Sie den Empfänger mit einem Mindestabstand von 1 m zu anderen elektro-

nischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

Betrieb mit Netzteil

Achten Sie auf die Verwendung des richtigen Netzteils. Der Empfänger darf nur mit dem grö-

ßeren Netzteil betrieben werden, das eine Ausgangsleistung von 500mA hat.

Stecken Sie den Hohlstecker des Netzteils in die Stromversorgungsbuchse des Empfängers (9V DC).
Stecken Sie das Netzteil in eine Steckdose (230V).

Betrieb mit Batterien oder Akkus

Öffnen Sie das Batteriefach auf der Rückseite des Empfängers. Lösen Sie dazu die Schraube voll­ständig und schieben den Batteriefachdeckel nach unten.

Setzen Sie die Akkus oder Batterien polungsrichtig ein. Folgen Sie dazu den Abbildungen im Batterie­fach.

Der Empfänger kann mit 5 AA" Batterien oder mit wiederaufladbaren Akkus des gleichen

Typs betrieben werden. Bedenken Sie aber, dass direkt im Empfänger keine Aufladung von
handelsüblichen Akkus vorgenommen werden kann. Für das Aufladen von handelsüblichen
Akkus benötigen Sie ein zusätzliches Ladegerät.

Es können nur spezielle Akkus direkt im Empfänger geladen werden. Diese sind im Lieferum-

fang enthalten. Bei weiteren Fragen wenden Sie sich an Ihren Fachhändler.

Schließen Sie das Batteriefach und drehen die Schraube wieder fest.

Bei geringer Akku−/ Batterieleistung leuchtet die Power−LED orange.

Gürtelclip / Wandhalterung montieren

Schieben Sie den Gürtelclip bis zum hörbaren Einrasten in die Aufnahme an der Rückseite des Emp­fängers nach unten. Zum Demontieren entriegeln Sie die Arretierung durch Heranziehen und schie­ben anschließend den Gürtelclip aus der Aufnahme nach oben heraus.

Wandbefestigung

Im Gürtelclip befindet sich eine Bohrung für die Wandmontage.

Bohren Sie nicht in Strom− oder Wasserleitungen! Stellen Sie sicher, dass am gewünschten

Anbringungsort keine Leitungen verlaufen!

Dübel und Schrauben sind nicht im Lieferumfang enthalten.
Bohren Sie ein Loch (Durchmesser 5 mm).
Stecken Sie einen Dübel (Durchmesser 5 mm) in das Bohrloch.
Drehen Sie eine Schraube (Durchmesser 4 mm) in den Dübel.
Der Abstand zwischen Schraubenkopf und Wand sollte ca. 3 mm betragen.
Schieben Sie den Empfänger mit der Aussparung über den Schraubenkopf und ziehen ihn leicht nach

unten.

7

Wie bediene ich den Sender

4 Wie bediene ich den Sender

Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender und Empfänger.

Sender ein−/ ausschalten

1. Stellen Sie den Power Ein/Aus Schalter in die Position ON". Die Power−LED leuchtet grün. Der

Sender ist jetzt betriebsbereit.

Bei geringer Akku−/ Batterieleistung leuchtet die Power−LED orange.

2. Wählen Sie die Betriebsart CAMERA, AUTO oder AV, um die Geräusche und Bilder aus dem
Überwachungsbereich oder AV INPUT−Signale an den Empfänger zu senden.

3. Stellen Sie den Sender für die Monitorüberwachung an einem günstigen Ort auf und richten Sie
das Objektiv auf den Beobachtungsbereich ein.

4. Zum Ausschalten des Senders stellen Sie den Power Ein/Aus Schalter in die Position OFF".

Übertragungsmodus wählen

Wählen Sie am Wahlschalter die gewünschte Betriebsart aus:
CAMERA − Audio− und Videosignale des Überwachungsbereichs werden dauerhaft an den Empfän-

ger gesendet.
AUTO − Nur wenn ein gewisser Geräuschpegel überschritten wird, werden Audio− und Videosignale

an den Empfänger übertragen.
AV − Der Sender überträgt die Audio− und Videosignale, die über die AV INPUT−Buchse eingespeist

werden. Das können Signale von DVD−Playern, Kameras u. s. w. sein. Stecken Sie den schwarzen
Klinkenstecker des Audio−/ Videokabels in die AV INPUT−Buchse und den gelben, den weißen und
den roten Cinch−Stecker in die farblich entsprechenden Buchsen an Ihrem Ausgabegerät. Weitere In­formationen entnehmen Sie bitte der Bedienungsanleitung des jeweiligen Geräts.

Kanal auswählen

Drücken Sie die Kanalwahl−Taste, um den gewünschten Kanal A, B, C, oder D auszuwählen. Die ent-
sprechende LED zeigt den aktuellen Kanal an.

Sender und Empfänger müssen auf denselben Kanal eingestellt sein.

8

Nachtsicht

Der Sender ist mit 10 Infrarot−Dioden ausgestattet. Dadurch ist die Bildübertragung aus unbeleuchte­ten Bereichen möglich. Die Nachtsichtfunktion wird automatisch aktiviert, wenn die Lichtverhältnisse
es erfordern.

Bei aktivierter Nachtsichtfunktion ist die Bildschirmdarstellung am Empfänger schwarz−weiß.

Wie bediene ich den Empfänger

5 Wie bediene ich den Empfänger

Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender und Empfänger.

Empfänger ein−/ ausschalten und Lautstärke einstellen

Drehen Sie den Lautstärkeregler in Richtung ON". Die Power−LED leuchtet grün. Der Empfänger ist
jetzt betriebsbereit.
Stellen Sie mit dem Lautstärkeregler die gewünschte Lautstärke ein.

Bei geringer Akku−/ Batterieleistung leuchtet die Power−LED orange.

Kanal auswählen

Drücken Sie die Kanalwahl−Taste, um den gewünschten Kanal A, B, C, oder D auszuwählen. Die ent-
sprechende LED zeigt den aktuellen Kanal an.

Sender und Empfänger müssen auf denselben Kanal eingestellt sein.

Kanäle scannen

Drücken Sie die Kanalwahl−Taste ggf. mehrfach, um SCAN auszuwählen. Die SCAN−LED leuchtet,
eine weitere LED zeigt den zurzeit aktuellen Kanal an. Der aktuelle Kanal wechselt alle 5 Sekunden
auf den nächsten. So können Sie mehrere Sender, die auf unterschiedlichen Kanälen eingestellt sind,
mit einem Empfänger überwachen.

Energiespar−Modus

Wählen Sie am LCD−Schalter die Stellung OFF". Es werden nur noch Audiosignale ausgegeben.
Das ausgeschaltete LCD ist bei Akku−/ Batteriebetrieb empfehlenswert.

Helligkeit regeln

Drücken Sie die Taste Helligkeit (BRIGHTNESS) + oder −, um die Helligkeit des LCDs Ihren Bedürf-
nissen anzupassen.

Betrieb am Fernsehgerät

Sie können die Bilder und Töne an einen Fernseher oder ein Aufnahmegerät weiterleiten.
Stecken Sie dazu den schwarzen Klinkenstecker des Audio−/ Videokabels in die AV OUTPUT−Buchse

und den gelben, den weißen und den roten Cinch−Stecker in die farblich entsprechenden Buchsen an
Ihrem Eingangsgerät. Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung des jewei­ligen Geräts.

9

Falls es Probleme gibt

6 Falls es Probleme gibt

Service−Hotline

Haben Sie Probleme mit Ihrem Überwachungsgerät, kontrollieren Sie zuerst die folgenden Hinweise.
Bei technischen Problemen können Sie sich an unsere Service−Hotline unter Tel. [phone] inner­halb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.00/min) wenden. Bei Garantieansprü­chen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Fragen und Antworten

Fragen Antworten

Keine Funktion − Sender und/oder Empfänger sind nicht eingeschaltet.

Kein Empfang − Sender und Empfänger sind nicht auf denselben Kanal eingestellt.

Empfangsstörungen − Der Abstand zwischen Empfänger und Sender ist zu groß.

Pfeifton (Rückkopplung) − Vergrößern Sie die Entfernung zwischen Empfänger und Sender.

Rauschen − Die Akku−/ Batterieleistung ist zu gering.

Fremd−Empfang − Ein Gerät in Ihrer Nähe verwendet denselben Kanal. Weichen Sie

Ton− aber keine Bildübertra­gung

Bild− aber keine Tonübertra­gung

Bild wird schwarz−weiß dar­gestellt

Die Akkus im Empfänger
werden nicht geladen

− Die Akkus/Batterien sind leer oder defekt.

− Netzadapter sind nicht kontaktiert.

− Der Abstand des Senders, z. B. zum Baby, ist zu groß. Beachten
Sie aber den Mindestabstand von einem Meter.

− Der Abstand zwischen Empfänger und Sender ist zu groß.

− Die Lautstärke am Empfänger ist zu gering eingestellt.

− Die Akku−/ Batterieleistung ist zu gering.

− Wählen Sie einen anderen Kanal am Empfänger und Sender.

− Andere elektronische Geräte stören das Übertragungsfeld.

− Verringern Sie die Lautstärke am Empfänger.

− Der Sender und der Empfänger sind nicht auf denselben Kanal
eingestellt.

auf einen anderen Kanal aus.

− Der LCD−Schalter steht auf OFF.

− Die Akku−/ Batterieleistung ist zu gering.

− Die Lautstärke ist zu gering eingestellt.

− Die Nachtsichtfunktion ist aktiv.

− Der Netzadapter ist nicht kontaktiert.

− Es werden handelsübliche Akkus verwendet. Diese können im
Empfänger nicht geladen werden. Es können nur spezielle Akkus
direkt im Empfänger geladen werden.

10

7 Technische Eigenschaften

Technische Daten

Merkmal Wert

Kamera (Sender) Schalter: ON/OFF

Technische Eigenschaften

Schalter: AV/AUTO/CAMERA
Buchse: AV Input
Buchse: 9 V DC
Sensor: 1 Nachtlichtsensor
LEDs: 4 Kanäle
LEDs: Power ON
IR−Dioden: 10

Monitor (Empfänger) 2,5" Bildschirmdiagonale

Stromversorgung (Empfänger) Netzteil DC 9 V / 500 mA oder 5 x AA
Stromversorgung (Sender) Netzteil DC 9 V / 300 mA oder 4 x AA
Reichweite Bis zu 150 Metern unter optimalen

Betriebs−Frequenz Kanal 1 = 2.4 GHz

Zulässige Umgebungstemperatur 10° C bis 30° C
Zulässige relative Luftfeuchtigkeit 20 % bis 75 %
Sendeleistung <= 10 dBm(mW)

Schalter: LCD ON/OFF
Schalter: Ein/Aus mit Lautstärkeregelung
Buchse: AV Output
Buchse: 9 V DC
Taster: Bildschirm hell (+) / dunkel (−)
Taster: Kanalwahl−Taste
LEDs: 4 Kanäle
LEDs: Power ON
LEDs: Scan−LED

Bedingungen.
In Gebäuden wird die Reichweite durch Wände,
Türen usw. verringert.

Kanal 2 = 2.4 GHz
Kanal 3 = 2.4 GHz
Kanal 4 = 2.4 GHz

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU−Richtlinie:
1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die

gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird
durch das CE−Zeichen bestätigt.

Die Konformitätserklärung finden Sie auf der Rückseite dieser Bedienungsanleitung.

11

Pflegehinweise / Garantie

8 Pflegehinweise / Garantie

Pflegehinweise

 Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
 Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Garantie

SWITEL − Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausge­suchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Le­bensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akku­packs. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material− oder Herstellungsfehler zurückzufüh­ren sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch
Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch
falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie
durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleis­tung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das
Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum
über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahr­lässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte un­ter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL − Gerät gekauft
haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber
Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unse­rer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

12

9 Stichwortverzeichnis

B

Bedienelemente, 5
Bedienung, 8, 9
Betrieb mit Batterien oder Akkus, 7
Betrieb mit Netzteil, 6, 7

E

Empfänger anschließen, 7
Empfänger ein−/ ausschalten, 9

F

Fehlerbehebung, 10
Fragen und Antworten, 10

G

Garantie, 12
Gürtelclip montieren, 7

H

Helligkeit regeln, 9

I

Inbetriebnahme, 6

K

Kanal auswählen, 8, 9
Kanäle scannen, 9
Konformitätserklärung, 11

L

Lautstärke einstellen, 9

N

Nachtsicht, 8

P

Pflegehinweise, 12
Probleme, 10

S

Sender anschließen, 6
Sender ein−/ ausschalten, 8
Service−Hotline, 10
Sicherheitshinweise, 4

T

Technische Daten, 11

U

Übertragungsmodus wählen, 8, 9

V

Verpackungsinhalt, 6

W

Wandbefestigung, 6, 7

Stichwortverzeichnis

13

14

3

1 Consignes de sécurité 16. . . . . . . . . . . . .

2 Éléments de manipulation et affichages 17.

3 Mettre les appareils en service 18. . . . . . .

4 Comment fonctionne mon émetteur 20. . .
5 Comment fonctionne mon récepteur 21. . .

6 En cas de problèmes 22. . . . . . . . . . . . . .

7 Caractéristiques techniques 23. . . . . . . . .

8 Remarques d’entretien / Garantie 24. . . . .

9 Index 25. . . . . . . . . . . . . . . . . . . . . . . . .

Table des matières

15

Consignes de sécurité

1 Consignes de sécurité

Lisez très attentivement ce mode d’emploi.

Utilisation conforme aux prescriptions

Le kit écran a été conçu pour la surveillance de pièces. Depuis sa position, l’émetteur transmet des voix et
des images au récepteur. Toute autre utilisation est considérée comme non conforme à l’usage.

 L’utilisation de cet appareil ne remplace pas la surveillance personnelle, p. ex. d’un enfant.

L’utilisateur n’est pas dégagé de son obligation personnelle.
Des modifications ou changements effectués d’un propre gré ne sont pas autorisés. N’ouvrez
en aucun cas l’appareil et n’effectuez aucun essai de réparation vous−même.

Lieu d’installation et informations de sécurité

Ne déposez jamais l’émetteur dans le lit ou dans le parc d’un enfant.
Assurez−vous que cet émetteur et le câble de réseau ne se trouvent jamais à portée de bébé, c. à. d.

que vous devez respecter une distance d’au moins un mètre.
Pendant le fonctionnement de l’appareil, veillez à une aération suffisante de tous les composants. Ne

posez pas de coussins ou de serviettes éponge sur les appareils.
Ils ne conviennent pas pour une utilisation médicale. Des signaux d’avertissement et des signaux so-

nores d’appareils respiratoires ou de surveillance des bruits du coeur ne peuvent pas être transmis..
Le lieu d’installation a une influence décisive sur un fonctionnement irréprochable. Respectez une dis-

tance d’au moins un mètre par rapport à des appareils électroniques tels que microondes ou appareils
HIFI, les appareils pouvant avoir une interaction.

Evitez toute nuisance causée par la fumée, la poussière, les tremblements, les produits chimiques,
l’humidité, la grande chaleur ou l’ensoleillement direct.

N’utilisez pas les appareils dans des pièces exposées aux explosions.

Bloc secteur

 Attention : N’utilisez que les blocs d’alimentation d’origine livrés avec les appareils, d’autres

blocs pouvant détruire le kit écran. Vous ne devez pas bloquer l’accès au bloc secteur par des
meubles ou d’autres objets.

Au fonctionnement avec un bloc d’alimentation, veiller à ce que l’état des câbles et des fiches soit irré­prochable. Des câbles rompus par une pliure ou abimés présentent un danger de mort !

Piles rechargeables

 Attention : Ne jetez jamais les piles rechargeables dans le feu. N’utilisez que des piles re-

chargeables du même type ! Observez une polarisation correcte !

Panne de courant

En cas de panne de courant, les appareils fonctionnent uniquement avec une alimentation par pile.
Retirez la fiche de l’adaptateur des appareils.

Appareils médicaux

 Attention : N’utilisez pas les appareils à proximité d’appareils médicaux. Leur influence sur

ces appareils ne peut pas être entièrement exclue.

Elimination

Si vous ne voulez plus vous servir de votre appareil, veuillez l’apporter au centre de collecte
de l’organisme d’élimination des déchets de votre commune (par ex. centre de recyclage).
L’icône ci−contre signifie que vous ne devez en aucun cas jeter votre appareil dans les ordu­res ménagères! D’après la loi relative aux appareils électriques et électroniques, les proprié­taires d’appareils usagés sont tenus de mettre tous les appareils électriques et électroni-

ques usagés dans un collecteur séparé.
Éliminez les piles auprès d’un revendeur spécialisé ainsi que dans

des centres de collecte qui tiennent à votre disposition les collecteurs
appropriés correspondants.

Éliminez les matériaux d’emballage conformément au règlement local.

16

Éléments de manipulation et affichages

2 Éléments de manipulation et affichages

Unité écran (récepteur)

5

4

3

2

1

6

7 +

7(−)

Unité caméra (émetteur)

8

9

12

11

10

13

14

15

16

17

Allemand

1 Écran TFT−LC
2 Haut−parleur
3 DEL Power
4 Touche sélection de canal
5 DEL canal
6 DEL Scan
7 Luminosité (+) (−)
8 Régulateur de volume avec interrupteur marche/arrêt
9 Écran LC activé/désactivé
10 Prise d’alimentation
11 Sortie Audio/Vidéo
12 Clip de ceinture
13 Objektif
14 DEL canal
15 Interrupteur sélection du canal
16 Interrupteur sélecteur CAMERA, AUTO, AV
17 Entrée Audio/Vidéo
18 Détecteur de lumière pour surveillance nocturne autom
19 Power Marche/Arrêt
20 Prise d’alimentation
21 DELPower
22 Microphone

21

22

18

19

20

17

Mettre les appareils en service

3 Mettre les appareils en service

Remarques concernant la sécurité

 Attention : Avant de mettre votre appareil en service, lisez impérativement les consignes de

sécurité mentionnées au chapitre 1.

Vérifier le contenu de l’emballage

Les éléments suivants font partie de la livraison :

4

une unité caméra

(émetteur)

deux blocs d’alimentation un câble Audio/ Vidéo un clip de ceinture

un mode d’emploi

une unité écran

(récepteur)

5 piles rechargeables spéciales

NiMH pour le récepteur

Raccorder l’émetteur

 Attention : Posez l’émetteur à une distance minimum d’un mètre par rapport aux autres ap-

pareils électroniques pour éviter d’éventuelles interactions.

Fonctionnement par le bloc d’alimentation

 Veillez à utiliser le bloc d’alimentation correct. L’émetteur ne doit être alimenté que par le bloc

le plus petit qui a une puissance de sortie de 300mA.

Introduisez la fiche du bloc d’alimentation dans la prise d’alimentation de l’émetteur (9V CC)
Introduisez le bloc d’alimentation dans une prise de courant (230V).

Alimentation par piles ou piles rechargeables

Ouvrez le compartiment à piles situé sur le côté arrière de l’émetteur. Pour cela, desserrez complète­ment la vis et poussez le cache du compartiment vers le bas.

Veillez à la polarisation correcte des piles rechargeables ou piles. Suivre les croquis du compartiment
à piles.

 L’émetteur peut être alimenté par 4 piles AA" (non contenues dans la livraison) ou par des

piles rechargeables du même type. Tenez compte cependant du fait que vous ne pouvez pas
charger les piles rechargeables avec l’adaptateur réseau fourni avec la livraison. Vous avez
besoin d’un chargeur supplémentaire.

Fermez le compartiment et serrez fortement la vis.

 La DEL Power est orange lorsque la puissance des piles rechargeables/piles est faible.

Fixation murale

 Ne percez pas dans des conduites de courant ou des conduites d’eau ! Veuillez vous assurer

qu’aucune conduite ne se trouve à l’endroit où vous voulez fixer votre appareil.
Les chevilles et les vis ne font partie du contenu de la livraison.

Percez horizontalement deux trous (diamètre 5 mm) d’une distance de 38 mm.
Introduisez une cheville dans chaque trou (diamètre 5 mm).
Vissez une vis dans chaque cheville (diamètre 4 mm).
La distance entre la tête de la vis et la paroi doit être de 3 mm.
Poussez l’émetteur avec ses encoches au−dessus des têtes de vis et tirez−le légèrement vers le bas.

18

Mettre les appareils en service

Raccorder le récepteur

 Attention : Posez le récepteur à une distance minimum d’un mètre par rapport aux autres ap-

pareils électroniques pour éviter d’éventuelles interactions.

Fonctionnement par le bloc d’alimentation

 Veillez à utiliser le bloc d’alimentation correct. Le récepteur ne doit être alimenté que par le

bloc le plus petit qui a une puissance de sortie de 500mA.

Introduisez la fiche du bloc d’alimentation dans la prise d’alimentation du récepteur (9V CC)
Introduisez le bloc d’alimentation dans une prise de courant (230V).

Alimentation par piles rechargeables ou piles

Ouvrez le compartiment à piles situés sur le côté arrière du récepteur. Pour cela, desserrez complète­ment la vis et poussez le cache du compartiment vers le bas.

Veillez à la polarisation correcte des piles rechargeables ou piles. Suivre les croquis du compartiment
à piles.

 Le récepteur peut être alimenté par 5 piles AA" ou par des piles rechargeables du même type.

Veuillez observer que vous ne pouvez pas charger directement dans le récepteur des piles
rechargeables disponibles en magasin. Vous avez besoin d’un appareil supplémentaire.

 Vous ne pouvez charger directement dans le récepteur que des piles rechargeables spécia-

les. Celles−ci font partie du contenu de la livraison. En cas de questions, adressez−vous à vo­tre revendeur.

Fermez le compartiment et serrez fortement la vis.

 La DEL Power est orange lorsque la puissance des piles rechargeables/piles est faible.

Clip de ceinture / Monter la fixation murale

Poussez vers le bas le clip de ceinture dans le logement situé au dos du récepteur jusqu’à ce qu’un
clic soit audible. Pour le démonter, déverrouillez le bouton d’arrêt en le tirant vers vous et retirez en­suite le clip de ceinture du logement.

Fixation murale

Un trou se trouve dans le clip de ceinture pour un montage mural.

 Ne percez pas dans des conduites de courant ou des conduites d’eau ! Veuillez vous assurer

qu’aucune conduite ne se trouve à l’endroit où vous voulez fixer votre appareil.

Les chevilles et les vis ne font partie du contenu de la livraison.
Faîtes un trou (diamètre 5 mm).
Introduisez−y une cheville (diamètre 5 mm).
Vissez une vis dans la cheville (diamètre 4 mm).
La distance entre la tête de la vis et la paroi doit être de 3 mm.
Poussez le récepteur avec son encoche au−dessus de la tête de vis et tirez−le légèrement vers le bas.

19

Comment fonctionne mon émetteur

4 Comment fonctionne mon émetteur

 Avant chaque utilisation, veuillez vous assurez que l’émetteur et le récepteur fonctionnent de

façon irréprochable.

Brancher/Débrancher l’émetteur

1. Placez l’interrupteur Power Marche/Arrêt à la position ON". La DEL Power devient verte.

L’émetteur est maintenant prêt à fonctionner.

 La DEL Power est orange lorsque la puissance des piles rechargeables/piles est faible.

2. Sélectionnez le mode CAMERA, AUTO ou AV pour émettre au récepteur les bruits et les images
de l’espace de surveillance ou les signaux INPUT AV.

3. Placez l’émetteur pour la surveillance de l’écran à un endroit favorable et dirigez l’objectif sur
l’espace de surveillance.

4. Pour débrancher l’émetteur, placez l’interrupteur Power Marche/Arrêt à la positionOFF".

Sélectionner le mode de transmission

Sélectionnez le mode désiré sur le commutateur−sélecteur :
CAMERA − Les signaux Audio et Vidéo de l’espace de surveillance sont transmis de façon continue

au récepteur.
AUTO − Les signaux Audio et Vidéo ne sont transmis au récepteur que lorsqu’un certain niveau so-

nore est dépassé.
AV − L’émetteur transmet les signaux Audio et Vidéo qui sont alimentés via la prise INPUT AV. Ce

peuvent être des signaux de lecteurs DVD, caméras etc.... Introduisez la fiche à jack noir du câble Au-

dio/Vidéo dans la prise INPUT AV et la fiche jaune, blanche et rouge Cinch dans les prises de couleur
correspondantes de votre appareil de sortie. Vous trouverez de plus amples informations dans le
mode d’emploi de chaque appareil.

Sélectionner le canal

Appuyez sur la touche de sélection du canal pour sélectionner le canal A, B, C, ou D. La DEL cor­respondante indique le canal sélectionné.

 L’émetteur et le récepteur doivent être réglés sur le même canal.

Vue nocturne

20

L’émetteur est équipé de dix diodes infrarouge. Ainsi la transmission de l’image de zones non éclai­rées est−elle possible. La fonction vue nocturne est automatiquement activée si la luminosité le re­quiert.

 Si la fonction vue nocturne est activée, la représentation sur l’écran du récepteur est en noir

et blanc.

Comment fonctionne mon récepteur

5 Comment fonctionne mon récepteur

 Avant chaque utilisation, veuillez vous assurez que l’émetteur et le récepteur fonctionnent de

façon irréprochable.

Brancher/Débrancher le récepteur et régler le volume sonore

Tournez le régulateur de volume en direction ON". La DEL Power devient verte. Le récepteur est
maintenant prêt à fonctionner.
Réglez le volume sonore avec le régulateur.

 La DEL Power est orange lorsque la puissance des piles rechargeables/piles est faible.

Sélectionner le canal

Appuyez sur la touche de sélection du canal pour sélectionner le canal A, B, C, ou D. La DEL cor­respondante indique le canal sélectionné.

 L’émetteur et le récepteur doivent être réglés sur le même canal.

Balayer les canaux

Appuyez sur la touche de sélection du canal, plusieurs fois le cas échéant, pour sélectionner SCAN.
La DEL SCAN s’allume, une autre DEL indique le canal actuel. Le canal actuel passe toutes les 5 se­condes au prochain. Ainsi vous pouvez surveiller avec un récepteur plusieurs émetteurs réglés sur
des canaux différents.

Mode économie d’énergie

Sélectionnez sur l’ interrupteur LCD la positionOFF". Seuls des signaux audio sont émis. Le LCD
débranché est recommandable avec une alimentation par piles rechargeables/piles.

Régler la luminosité

Appuyez sur la touche Luminosité (BRIGHTNESS) + ou − pour adapter la luminosité aux besoins du
LCD.

Fonctionnement sur le téléviseur

Vous pouvez transférer les images et sons à une télévision ou à un magnétoscope.
Introduisez la fiche à jack noir du câble Audio/Vidéo dans la prise INPUT AV et la fiche jaune, blanche

et rouge Cinch dans les prises de couleur correspondantes de votre appareil d’entrée. Vous trouverez
de plus amples informations dans le mode d’emploi de chaque appareil.

21

En cas de problèmes

6 En cas de problèmes

Hotline de service

Si vous avez des problèmes avec votre appareil de surveillance, contrôlez d’abord les remarques sui­vantes. En cas de problèmes techniques, vous pouvez vous adresser à notre hotline de service en
Suisse au numéro de téléphone 0900 00 1675 (frais Swisscom à la date d’impression de ce manuel :
CHF 2.00/min). Si vous avez des droits de garantie, adressez−vous à votre revendeur. La durée de la
garantie est de 2 ans.

Questions et réponses

Questions Réponses

Pas de fonction − Émetteur et/ou récepteur non branché.

Pas de réception − L’émetteur et le récepteur ne sont pas réglés sur le même canal.

Perturbations dans la récep­tion

Sifflement (rétroaction) − Augmentez la distance entre le récepter et l’émetteur.

Grésillements − La puissance des piles rechargeables/piles est trop faible.

Réception étrangère − Un appareil dans votre entourage utilise le même canal. Choisis-

Transmission du son mais
pas de l’image

Transmission de l’image
mais pas du son

L’image est reproduite en
noir et blanc

Les piles rechargeables
dans le récepteur ne sont
pas chargées

− Les piles/piles rechargeables sont vides ou défectueuses.

− Les blocs d’alimentation ne sont pas contactés.

− La distance de l’émetteur, par rapport au bébé p. ex., est trop
grande. Respectez au moins une distance minimum d’un mètre.

− La distance entre le récepteur et l’émetteur est trop grande.

− Le volume du récepteur est réglé trop faible.

− La distance entre le récepteur et l’émetteur est trop grande.

− La puissance des piles rechargeables/piles est trop faible.

− Sélectionnez un autre canal sur le récepteur et l’émetteur.

− D’autres appareils électroniques perturbent le champ de transmis­sion.

− Diminuez le volume de l’émetteur.

− L’émetteur et le récepteur ne sont pas réglés sur le même canal.

sez un autre canal.

− L’interrupteur LCD se trouve sur OFF.

− La puissance des piles rechargeables/piles est trop faible.

− Le volume est réglé trop faible.

− La fonction vue nocturne est active.

− L’adaptateur réseau n’est pas contacté.

− Vous utilisez des piles rechargeables disponibles en magasin.
Elles ne peuvent pas être chargées dans le récepteur. Vous ne
pouvez charger directement dans le récepteur que des piles re­chargeables spéciales.

22

7 Caractéristiques techniques

Données techniques

Caractéristique Valeur

Caméra (émetteur) Interrupteur : ON/OFF

Caractéristiques techniques

Interrupteur : AV/AUTO/CAMERA
Prise : AV Input
Prise : 9 V CC
Détecteur : 1 détecteur de lumière nocturne
DELs : 4 canaux
DELs : Power ON
Diodes IR : 10

Écran (récepteur) 2,5" diagonale écran

Alimentation en courant (récepteur) Bloc d’alimentation CC 9 V / 500 mA ou 5 x AA
Alimentation en courant (émetteur) Bloc d’alimentation CC 9 V / 300 mA ou 4 x AA
Hors portée Jusqu’à 150 mètres dans des conditions optima-

Fréquence de service Canal 1 = 2.4 GHz

Température ambiante autorisée 10°C à 30°C
Humidité atmosphérique relative autorisée 20% à 75%
Puissance d’émission <= 10 dBm(mW)

Interrupteur : LCD ON/OFF
Interrupteur : Marche/Arrêt avec réglage du

volume
Prise : AV Output
Prise : 9 V CC
Bouton−poussoir : Ecran clair (+) / foncé (−)
Bouton−poussoir : Touche de sélection du canal
DELs : 4 canaux
DELs : Power ON
LEDs: LED Scan

les.
Dans des bâtiments, la portée est diminuée par

les parois, les portes, etc....

Canal 2 = 2.4 GHz
Canal 3 = 2.4 GHz
Canal 4 = 2.4 GHz

Déclaration de conformité

Cet appareil répond aux exigences des directives de l’union européenne (UE) :
1999/5/CE Directive sur les installations de radio et de télécommunication et la reconnais-

sance réciproque de leur conformité. La conformité avec la directive mentionnée ci−dessus
est confirmée par la marque CE.

Vous trouverez la déclaration de conformité au verso de ce mode d’emploi.

23

Remarques d’entretien / Garantie

8 Remarques d’entretien / Garantie

Remarques d’entretien

 Nettoyez les surfaces du boîtier avec un chiffon doux et non pelucheux.
 N’utilisez pas de produits d’entretien ou de solvants.

Garantie

Les appareils SWITEL sont fabriqués et contrôlés selon les procédés les plus modernes. Des maté­riels sélectionnés et des technologies de pointe ont pour effet un fonctionnement irréprochable et une
longue durée de vie. La garantie n’est pas valable pour les piles, piles rechargeables ou packs de pi­les utilisés dans le produits. La durée de la garantie est de 24 mois, à partir de la date d’achat.

Pendant la durée de la garantie, tous les défauts dus à des vices de matériel ou de fabrication seront
éliminés gratuitement. Le droit à la garantie expire en cas d’intervention de l’acheteur ou de tiers. Les
dommages provenant d’un maniement ou d’une manipulation incorrects, d’une usure naturelle, d’une
mauvaise mise en place ou d’une mauvaise conservation, d’un raccordement ou d’une installation in­corrects ainsi que d’un cas de force majeure ou autres influences extérieures sont exclus de la garan­tie. Nous nous reservons le droit, en cas de réclamations, de réparer ou de remplacer les composants
défectueux ou d’échanger l’appareil. Les composants remplacés ou les appareils échangés devien­nent notre propriété. Les demandes de dommages et intérêts sont exclues tant qu’elles ne reposent
pas sur l’intention ou une négligence grossière du fabricant.

Si votre appareil devait malgré tout présenter une défectuosité pendant la période de garantie, veuil­lez vous adressez, muni de la quittance d’achat, exclusivement au magasin où vous avez acheté votre
appareil SWITEL. Vous ne pouvez faire valoir vos droits à la garantie selon ces dispositions qu’exclu­sivement auprès de votre revendeur . Deux ans après l’achat et la remise de nos produits, il n’est plus
possible de faire valoir les droits à la garantie.

24

9 Index

A

Alimentation par le bloc d’alimentation, 18, 19
Alimentation par piles rechargeables ou piles, 19

B

Balayer les canaux, 21
Brancher/Débrancher l’émetteur, 20
Brancher/Débrancher le récepteur, 21

C

Consignes de sécurité, 16
Contenu de l’emballage, 18

D

Déclaration de conformité, 23
Données techniques, 23

E

Éléments de manipulation, 17

F

Fixation murale, 18, 19

G

Garantie, 24

H

Hotline de service, 22

M

Manipulation, 20, 21
Mise en service, 18
Monter le clip de ceinture, 19

P

Problèmes, 22

Q

Questions et réponses, 22

R

Raccorder l’émetteur, 18
Raccorder le récepteur, 19
Régler la luminosité, 21
Régler le volume sonore, 21
Remarques d’entretien, 24

S

Sélectionner le canal, 20, 21
Sélectionner le mode de transmission, 20, 21
Suppression d’erreurs, 22

V

Vue nocturne, 20

Index

25

26

5

1 Indicazioni di sicurezza 28. . . . . . . . . . . .

2 Elementi di comando e visualizzazioni 30.

3 Mettere in funzione gli apparecchi 31. . . . .

4 Come funziona il trasmettitore 33. . . . . . .

5 Come funziona il ricevitore 34. . . . . . . . . .

6 In presenza di problemi 35. . . . . . . . . . . .

7 Specifiche tecniche 36. . . . . . . . . . . . . . .

8 Consigli per la cura / Garanzia 37. . . . . . .

9 Indice alfabetico 38. . . . . . . . . . . . . . . . .

Contenuto

27

Indicazioni di sicurezza

1 Indicazioni di sicurezza

Leggere attentamente le presenti istruzioni per l’uso.

Utilizzo conforme alle disposizioni

Il dispositivo di monitoraggio è stato progettato per la sorveglianza di ambienti chiusi. Il trasmettitore è
in grado di inviare dal proprio punto di ubicazione segnali audio e video al ricevitore. Qualsiasi altro
impiego è considerato come non conforme agli usi previsti.

 L’impiego di questo apparecchio non sostituisce la sorveglianza personale, ad es. di un bam-

bino. L’utente non è in nessun modo liberato dalla propria responsabilità personale.
Non sono consentite modifiche o trasformazioni non autorizzate. Non aprire per nessuna ra­gione l’apparecchio autonomamente, né compiere riparazioni di propria iniziativa.

Luogo di installazione e informazioni di sicurezza

Non depositare mai il trasmettitore nel letto o nel box di un neonato.
Assicurarsi che il trasmettitore ed il cavo di allacciamento alla rete siano sempre fuori dalla portata dei

bambini, osservando in particolare una distanza minima di un metro.
Garantire durante il funzionamento una sufficiente ventilazione di tutti i componenti. Non appoggiare

cuscini o asciugamani sugli apparecchi.
Gli apparecchi non si prestano a scopi medici. Non è infatti possibile trasmettere segnali di allarme o

segnali acustici emessi da apparecchi per la respirazione o di monitoraggio cardiotocografico della
frequenza cardiaca.

Il luogo di installazione influenza decisamente il perfetto funzionamento dei dispositivi. Osservare per­tanto una distanza minima di un metro da altri apparecchi elettronici come per es. forni a microonde o
impianti HIFI, condizione che può altrimenti causare un’interferenza reciproca.

Evitare l’esposizione a fumo, polvere, vibrazioni, sostanze chimiche, umidità, eccessivo calore o irra­diazioni solari dirette.

Evitare l’uso di apparecchi in aree esposte al rischio di deflagrazione.

Alimentatore di rete

 Attenzione: Utilizzare esclusivamente gli alimentatori a spina forniti in dotazione visto che

altri alimentatori di rete potrebbero addirittura danneggiare il set. Non ostacolare il libero ac­cesso all’alimentatore a spina con mobili o altri oggetti simili.

Assicurarsi delle perfette condizioni di funzionamento di cavo e connettore operando con un alimenta­tore di rete. Cavi deviati o usurati costituiscono un pericolo di vita !

Batterie ricaricabili

 Attenzione: Non gettare le batterie ricaricabili nel fuoco. Utilizzare solo batterie ricaricabili

dello stesso tipo! Osservare la corretta polarità!

Caduta di tensione

In caso di caduta di tensione gli apparecchi funzionano solo a batteria. Estrarre i connettori degli adat­tatori di corrente dagli apparecchi.

Apparecchiature mediche

 Attenzione: Evitare di utilizzare i dispositivi nelle vicinanze di apparecchiature mediche. Non

è infatti possibile escludere il rischio di possibili interferenze.

Smaltimento

Procedere allo smaltimento dell’apparecchio esaurito consegnandolo presso uno dei punti di rac­colta istituiti dalla propria società di smaltimento rifiuti comunale (per es. centro di riciclo materiali).
Il simbolo riportato qui a lato indica che non è assolutamente consentito smaltire l’apparecchio as­sieme ai normali rifiuti domestici! Secondo quanto previsto dalla legge sugli apparecchi elettrici ed
elettronici, i proprietari di apparecchi esauriti sono per legge tenuti alla consegna di tutti gli appa-

recchi elettrici ed elettronici presso un centro di rilievo rifiuti in raccolta differenziata.
Consegnare le batterie ricaricabili per lo smaltimento presso rivendi-

tori al dettaglio di batterie o centri di raccolta che mettono a disposi-

28

Indicazioni di sicurezza

zione appositi contenitori.
Smaltire confezioni ed imballaggi in base a quanto indicato dalle

norme in vigore a livello locale.

29

Elementi di comando e visualizzazioni

2 Elementi di comando e visualizzazioni

Unità schermo (ricevitore)

5

4

3
2

1

6

7(+)

7(−)

12

Unità videocamera (trasmettitore)

8

9

10

11

13

14

15

16

17

Italiano

1 Display LC−TFT
2 Altoparlante
3 LED di power
4 Tasto di ricerca canale
5 LED di canale
6 LED di scansione
7 Luminosità (+) (−)
8 Regolatore di volume con tasto di ON/OFF
9 Display LC ON/OFF
10 Presa per alimentazione elettrica
11 Uscita audio/video
12 Gancio per cintura
13 Obiettivo
14 LED di canale
15 Interruttore di selezione canale
16 Selettore VIDEOCAMERA, AUTO, AV
17 Ingresso audio/video
18 Sensore luminoso per sorveglianza notturna autom.
19 Power ON/OFF
20 Presa per alimentazione elettrica
21 LED di power
22 Microfono

21

22

18

19

20

30

3 Mettere in funzione gli apparecchi

Indicazioni di sicurezza

 Attenzione: Prima della messa in funzione, leggere attentamente le indicazioni di sicurezza

riportate al capitolo 1.

Verificare il contenuto della confezione

La confezione comprende:

6

Mettere in funzione gli apparecchi

un’unità videocamera

(trasmettitore)

due alimentatori di rete un cavo audio / video un gancio per cintura

un manuale di istruzioni per

l’uso

un’unità schermo

(ricevitore)

5 batterie speciali ricaricabili

NiMH per il ricevitore

Collegare il trasmettitore

 Attenzione: Posizionare il trasmettitore con una distanza minima di 1 m da altre apparecchia-

ture elettroniche considerato il rischio di interferenze reciproche.

Esercizio con alimentatore di rete

 Fare attenzione a utilizzare l’alimentatore di rete corretto. La messa in funzione del trasmetti-

tore è consentita solo con l’alimentatore di rete più piccolo con una potenza di uscita di
300mA.

Introdurre il connettore cavo dell’alimentatore di rete nella presa di alimentazione elettrica del trasmet­titore (9V DC).

Inserire quindi l’alimentatore di rete in una presa di corrente (230V).

Esercizio con batterie o batterie ricaricabili

Aprire il vano batterie presente sul retro del trasmettitore. Allentare a tale scopo completamente la vite
e spingere il coperchio del vano batterie verso sotto.

Introdurre le batterie ricaricabili ovvero le batterie osservando la corretta polarità. Seguire a tale scopo
quanto raffigurato all’interno del vano batterie.

 Il trasmettitore opera con 4 batterie tipo AA" (non fornite in dotazione) o con batterie ricarica-

bili dello stesso tipo. È importante tenere in considerazione che l’adattatore di corrente fornito
in dotazione non si presta al caricamento di batterie ricaricabili. In tal caso è invece necessario
ricorrere ad un caricatore supplementare.

Chiudere il vano batterie e stringere di nuovo saldamente la vite.

 Se lo stato di carica di batterie ricaricabili / batterie è scarso, il LED di power arancione si ac-

cende.

Montaggio a parete

 Evitare di compiere fori in prossimità di linee elettriche o condutture idriche! Assicurarsi che

simili linee non attraversino il luogo di installazione prescelto!
Tasselli e viti non fanno parte della confezione.

Prevedere due fori (diametro 5 mm) con una distanza di 38 mm disposti l’uno accanto all’altro in
senso orizzontale.

Introdurre un tassello in ciascuno dei due fori (diametro 5 mm).
Avvitare in ogni tassello una vite (diametro 4 mm).
La distanza tra testa della vite e parete deve corrispondere a ca. 3 mm.
Posizionare il trasmettitore facendo combaciare le apposite rientranze con le teste delle viti e spingen-

dolo leggermente verso il basso.

31

Mettere in funzione gli apparecchi

Collegare il ricevitore

 Attenzione: Posizionare il ricevitore con una distanza minima di 1 m da altre apparecchiature

elettroniche considerato il rischio di interferenze reciproche.

Esercizio con alimentatore di rete

 Fare attenzione a utilizzare l’alimentatore di rete corretto. La messa in funzione del ricevitore

è consentita solo con l’alimentatore di rete più grande con una potenza di uscita di 500mA.

Introdurre il connettore cavo dell’alimentatore di rete nella presa di alimentazione elettrica del ricevi­tore (9V DC).

Inserire quindi l’alimentatore di rete in una presa di corrente (230V).

Esercizio con batterie o batterie ricaricabili

Aprire il vano batterie presente sul retro del ricevitore. Allentare a tale scopo completamente la vite e
spingere il coperchio del vano batterie verso sotto.

Introdurre le batterie ricaricabili ovvero le batterie osservando la corretta polarità. Seguire a tale scopo
quanto raffigurato all’interno del vano batterie.

 Il ricevitore è in grado di funzionare con 5 batterie tipo AA" oppure con batterie ricaricabili

dello stesso tipo. È importante tenere in considerazione che il ricevitore non si presta al diretto
caricamento delle comuni batterie ricaricabili. Il caricamento delle batterie richiede l’impiego
di un caricatore supplementare.

 A tale scopo di prestano solo speciali batterie ricaricate direttamente all’interno del ricevitore.

Queste non sono fornite in dotazione. Rivolgersi al rivenditore autorizzato in caso di ulteriori
domande.

Chiudere il vano batterie e stringere di nuovo saldamente la vite.

 Se lo stato di carica delle batterie ricaricabili / batterie è scarso, il LED di power arancione si

accende.

Montare il gancio per cintura / il dispositivo di montaggio a parete

Introdurre il gancio per cintura nel supporto previsto sul retro del ricevitore e tirarlo in basso fino a farlo
scattare in posizione. Per rimuovere di nuovo il gancio per cintura, sbloccare il gancio estraendolo in­fine dal supporto tirando verso sopra.

Montaggio a parete

Nel gancio per cintura è prevista una foratura per il montaggio a parete.

 Evitare di compiere fori in prossimità di linee elettriche o condutture idriche! Assicurarsi che

simili linee non attraversino il luogo di installazione prescelto!
Tasselli e viti non fanno parte della confezione.

Prevedere un foro (diametro 5 mm).
Introdurre un tassello (diametro 5 mm) nel foro.
Avvitare una vite (diametro 4 mm) nel tassello.
La distanza tra testa della vite e parete deve corrispondere a ca. 3 mm.
Posizionare il ricevitore facendo combaciare l’apposita rientranza con la testa della vite e spingendolo

leggermente verso il basso.

32

Come funziona il trasmettitore

4 Come funziona il trasmettitore

 Verificare prima di ogni impiego il perfetto funzionamento di trasmettitore e ricevitore.

Attivare / Disattivare il trasmettitore

1. Spostare l’interruttore Power ON/OFF in posizione ON". Il LED di power segna verde. Il

trasmettitore è quindi pronto per l’uso.

 Se lo stato di carica di batterie ricaricabili / batterie è scarso, il LED di power arancione si ac-

cende.

2. Scegliere la modalità di funzionamento VIDEOCAMERA, AUTO o AV, per trasmettere rumori ed
immagini dal settore sorvegliato ovvero segnali di INPUT AV al ricevitore.

3. Posizionare il trasmettitore per la sorveglianza video in un posto adatto e orientare l’obiettivo
verso il settore da sorvegliare.

4. Per disattivare il trasmettitore, spostare l’interruttore Power ON/OFF in posizione OFF".

Scegliere la modalità di trasmissione

Scegliere la modalità di funzionamento desiderata mediante selettore:
VIDEOCAMERA − Segnali audio e video sono trasmessi in maniera continuata dal settore sorvegliato

al ricevitore.
AUTO − La trasmissione di segnali audio e video al ricevitore avviene solo se si supera un determi-

nato livello di rumorosità precedentemente definito.
AV − Il trasmettitore trasmette i segnali audio e video immessi attraverso la presa di INPUT AV. Si può

in tal caso trattare di segnali provenienti da un lettore DVD, da una videocamera e così via. Introdurre
la spina jack del cavo audio / video nella presa INPUT AV e le prese cinch gialla, bianca e rossa nelle
prese del dispositivo di output tenendo conto del rispettivo colore. Per ulteriori informazioni si prega di
consultare le istruzioni per l’uso dell’apparecchio impiegato.

Scegliere il canale

Premere il tasto di selezione canale per scegliere tra A, B, C o D il canale desiderato. Il rispettivo
LED indica il canale attualmente selezionato.

 Trasmettitore e ricevitore devono essere impostati sullo stesso canale.

Modalità di visione notturna

Il trasmettitore è dotato di 10 diodi a infrarossi. Ciò consente la trasmissione di immagini anche da set­tori non illuminati. La funzione di visione notturna è attivata automaticamente non appena la visibilità
lo richieda.

 Avendo attivato la funzione di visione notturna la visualizzazione sullo schermo del ricevitore

è in bianco/nero.

33

Come funziona il ricevitore

5 Come funziona il ricevitore

 Verificare prima di ogni impiego il perfetto funzionamento di trasmettitore e ricevitore.

Attivare/Disattivare il ricevitore e impostare il volume

Girare il regolatore di volume su ON". Il LED di power segna verde. Il ricevitore è quindi pronto per
l’uso.
Impostare il volume desiderato servendosi del regolatore di volume.

 Se lo stato di carica di batterie ricaricabili / batterie è scarso, il LED di power arancione si ac-

cende.

Scegliere il canale

Premere il tasto di selezione canale per scegliere tra A, B, C o D il canale desiderato. Il rispettivo
LED indica il canale attualmente selezionato.

 Trasmettitore e ricevitore devono essere impostati sullo stesso canale.

Scansione dei canali

Premere il tasto di selezione canale più volte per impostare la funzione di SCAN. Il LED di scansione
si accende ed un ulteriore LED segnala il canale attualmente selezionato. Il canale attuale cambia
ogni 5 secondi passando a quello successivo. In questo modo è possibile sorvegliare con un unico ri­cevitore un maggior numero di trasmettitori impostati su canali differenti.

Modalità di risparmio energetico

Scegliere presso l’interruttore LCD la posizione OFF". Ciò determina l’emissione di soli segnali au­dio. In caso di esercizio mediante batterie ricaricabili/batterie si consiglia di spegnere lo schermo LCD
a scopo di risparmio energetico.

Regolare la luminosità

Premere il tasto Luminosità (BRIGHTNESS) + o − per adeguare la luminosità dello schermo LCD alle
proprie esigenze.

Esercizio con televisore

Le immagini video e i segnali audio possono essere trasferiti su un televisore o apparecchio di regi­strazione.

Introdurre la spina jack del cavo audio / video nella presa OUTPUT AV e le prese cinch gialla, bianca
e rossa nelle prese del dispositivo di input tenendo conto del rispettivo colore. Per ulteriori informa­zioni si prega di consultare le istruzioni per l’uso del rispettivo apparecchio impiegato.

34

In presenza di problemi

6 In presenza di problemi

Hotline di assistenza

In presenza di problemi con il dispositivo di sorveglianza, seguire le indicazioni riportate qui di seguito.
La nostra hotline di assistenza è a vostra disposizione in caso di problemi tecnici chiamando al nu­mero telefonico 0900 00 1675 nell’ambito della Svizzera (costi da rete Swisscom in sede di stampa:
CHF 2.00/min). In caso di reclami entro il periodo di garanzia, rivolgersi al rivenditore autorizzato. Il
periodo di garanzia ricopre 2 anni.

Domande e risposte

Domande Risposte

Nessuna funzione − Trasmettitore e/o ricevitore non è attivato.

Nessuna ricezione − Trasmettitore e ricevitore non sono impostati sullo stesso canale.

Disturbi di ricezione − La distanza tra ricevitore e trasmettitore è troppo grande.

Segnali acustici sotto forma
di fischio (retroazione)

Segnali acustici sotto forma
di fruscio

Ricezione da altri apparec­chi

Trasmissione di segnali au­dio ma non video

Trasmissione di segnali vi­deo ma non audio

Immagine appare in bianco
e nero

Le batterie ricaricabili pre­senti nel ricevitore non sono
caricate

− Le batterie ricaricabili/batterie sono scariche o difettose.

− Assenza di contatto con gli adattatori di corrente.

− La distanza dal trasmettitore, per es. dal neonato, è troppo
grande. Osservare la distanza minima di un metro.

− La distanza tra ricevitore e trasmettitore è troppo grande.

− Il volume del ricevitore è troppo basso.

− La potenza delle batterie ricaricabili/batterie è troppo scarsa.

− Impostare un altro canale per ricevitore e trasmettitore.

− Altri dispositivi elettronici causano delle interferenze nell’area di
trasmissione.

− Aumentare la distanza tra ricevitore e trasmettitore.

− Ridurre il volume del ricevitore.

− La potenza delle batterie ricaricabili/batterie è troppo scarsa.

− Trasmettitore e ricevitore non sono impostati sullo stesso canale.

− Un apparecchio presente nelle vicinanze utilizza lo stesso canale.
Impostare un altro canale.

− L’interruttore LCD è in posizione di OFF.

− La potenza delle batterie ricaricabili/batterie è troppo scarsa.

− Il volume è troppo basso.

− La funzione di visione notturna è attiva.

− Assenza di contatto con l’adattatore di corrente.

− Sono impiegate batterie ricaricabili comunemente reperibili sul
mercato. Queste non possono essere caricate all’interno del rice­vitore. A tale scopo di prestano solo speciali batterie ricaricate
direttamente all’interno del ricevitore.

35

Specifiche tecniche

7 Specifiche tecniche

Specifiche tecniche

Caratteristica Valore

Videocamera (trasmettitore) Interruttore: ON/OFF

Interruttore: AV/AUTO/VIDEOCAMERA
Presa: Input AV
Presa: 9 V DC
Sensore: 1 sensore di luce notturna
LED: 4 canali
LED: Power ON
Diodi IR: 10

Schermo (ricevitore) Diagonale schermo da 2,5"

Alimentazione elettrica (ricevitore) Alimentatore di rete DC 9 V / 500 mA o 5 x AA
Alimentazione elettrica (trasmettitore) Alimentatore di rete DC 9 V / 300 mA o 4 x AA
Portata Fino a 150 metri in condizioni ottimali.

Frequenza di esercizio Canale 1 = 2.4 GHz

Temperatura ambiente consentita da 10°C a 30°C
Umidità relativa consentita da 20% a 75%
Potenza di trasmissione <= 10 dBm(mW)

Interruttore: LCD ON/OFF
Interruttore: ON/OFF con regolazione del volume
Presa: Output AV
Presa: 9 V DC
Tasto: Schermo chiaro (+) / scuro (−)
Tasto: Tasto di selezione canale
LED: 4 canali
LED: Power ON
LED: LED di scansione

All’interno di edifici la portata si riduce per la
presenza di pareti, porte, ecc.

Canale 2 = 2.4 GHz
Canale 3 = 2.4 GHz
Canale 4 = 2.4 GHz

Dichiarazione di conformità

Questo apparecchio risponde a quanto disposto dalla Direttiva UE:
1999/5/CE Direttiva concernente le apparecchiature radio, le apparecchiature terminali di

telecomunicazioni e il reciproco riconoscimento della loro conformità. La conformità con la
direttiva di cui sopra viene confermata dal marchio CE.

La dichiarazione di conformità è riportata sul retro delle presenti istruzioni per l’uso.

36

Consigli per la cura / Garanzia

8 Consigli per la cura / Garanzia

Consigli per la cura

 Pulire le superfici degli apparecchi con un panno morbido e antipilling.
 Non utilizzare mai detergenti o solventi.

Garanzia

Gli apparecchi SWITEL sono costruiti e collaudati in osservanza dei processi di produzione più mo­derni. L’impiego di materiali selezionati e tecnologie altamente sviluppate sono garanti di una perfetta
funzionalità e lunga durata in vita. La garanzia non si estende a batterie, accumulatori o batterie ricari­cabili utilizzati all’interno degli apparecchi. Il periodo di garanzia ricopre 24 mesi a partire dalla data di
acquisto.

Entro il periodo di garanzia si procederà all’eliminazione gratuita di tutti i guasti dovuti a difetti di mate­riale o produzione. Il diritto di garanzia cessa in caso di interventi da parte dell’acquirente o di terzi.
Danni derivanti da un impiego o esercizio non conforme agli usi previsti, a naturale usura, a errato
montaggio o errata conservazione, a collegamento o installazione impropri, dovuti a forza maggiore o
ad altri influssi esterni non sono coperti da garanzia. In qualità di produttore ci riserviamo il diritto, in
caso di reclami, di riparare o sostituire le parti difettose o di rimpiazzare l’apparecchio. Parti o appa­recchi sostituiti passano di nostra proprietà. Sono esclusi diritti di risarcimento per danni qualora non
siano dovuti a intenzione o colpa grave del costruttore.

Nel caso in cui il presente apparecchio dovesse ciò nonostante presentare un difetto durante il pe­riodo di garanzia, si prega di rivolgersi esclusivamente al negozio di rivendita dell’apparecchio
SWITEL assieme al relativo scontrino di acquisto. In base alle presenti disposizioni, tutti i diritti di ga­ranzia dovranno essere fatti valere esclusivamente nei confronti del rivenditore autorizzato. Decorso il
termine di due anni dalla data di acquisto e consegna dei nostri prodotti non sarà più possibile fare va­lere alcun diritto di garanzia.

37

Indice alfabetico

9 Indice alfabetico

A

Attivare / Disattivare il trasmettitore, 33
Attivare/Disattivare il ricevitore, 34

C

Collegare il ricevitore, 32
Collegare il trasmettitore, 31
Consigli per la cura, 37
Contenuto della confezione, 31

D

Dichiarazione di conformità, 36
Domande e risposte, 35

E

Elementi di comando, 30
Eliminare guasti, 35
Esercizio, 33, 34
Esercizio con alimentatore di rete, 31, 32
Esercizio con batterie o batterie ricaricabili, 32

G

Garanzia, 37

H

Hotline di assistenza, 35

I

Impostare il volume, 34
Indicazioni di sicurezza, 28

M

Messa in funzione, 31
Modalità di visione notturna, 33
Montaggio a parete, 31, 32
Montare il gancio per cintura, 32

P

Problemi, 35

R

Regolare la luminosità, 34

S

Scansione dei canali, 34
Scegliere il canale, 33, 34
Scegliere la modalità di trasmissione, 33, 34
Specifiche tecniche, 36

38

7

1 Safety Information 40. . . . . . . . . . . . . . . .

2 Operating Elements and Indicators 41. . . .

3 Putting the Units into Operation 42. . . . . .

4 Operating the Transmitter 44. . . . . . . . . .

5 Operating the Receiver 45. . . . . . . . . . . .

6 In Case of Problems 46. . . . . . . . . . . . . .

7 Technical Properties 47. . . . . . . . . . . . . .

8 Maintenance / Guarantee 48. . . . . . . . . . .

9 Index 49. . . . . . . . . . . . . . . . . . . . . . . . .

Contents

39

Safety Information

1 Safety Information

Please read this operating instruction manual thoroughly.

Intended use

The monitoring set has been developed to monitor rooms. The transmitter sends acoustic and video
signals from its point of installation to the receiver. Any other use is considered unintended use.

 The use of this equipment does not substitute personal supervision, e.g. of a child. Users are

not relieved of their personal liability.
Unauthorised modification or reconstruction is not permitted. Under no circumstances open
the devices or complete any repair work yourself.

Installation location and safety information

Never lay the transmitter in a baby’s bed or playpen.
Ensure that the transmitter and power cable are out of reach of the child, i.e. they are at least one

meter away.
Pay attention that the components are sufficiently well−ventilated when in operation. Do not lay a

cushion or towel over the devices.
The devices are not intended for medical purposes. Warning and signal tones from respiratory or

heartbeat monitoring equipment are not transmitted.
The installation location plays a decisive role in ensuring proper operation. Maintain a minimum dis-

tance of one meter to other electronic equipment, such as microwave ovens or hi−fi systems, since
they could cause mutual disturbance.

Prevent excessive exposure to smoke, dust, vibration, chemicals, moisture, heat and direct sunlight.
Do not use the equipment in potentially explosive areas.

Power adapter plug

 Attention: Only use the power adapter plugs contained in the material supplied since other

power adapter plugs could damage the monitoring set. Ensure access to the power adapter
plugs is not obstructed by furniture or such.

When using the equipment with a power adapter plug, pay attention that the plug and cable are in per­fect condition. Kinked or worn cable represents the risk of a fatal accident.

Rechargeable batteries

 Attention: Never throw batteries into a fire. Only use batteries of the same type! Pay attention

to correct polarity.

Power failure

In the event of a power failure, the devices only operate through battery power. Disconnect the power
adapter plugs from the devices.

Medical equipment

 Attention: Never use the devices in the vicinity of medical equipment. Effects on such equip-

ment cannot be fully ruled out.

Disposal

In order to dispose of your device, bring it to a collection point provided by your local public
waste authorities (e.g. recycling centre). The adjacent symbol indicates that the device must
not be disposed of in normal domestic waste! According to laws on the disposal of electronic
and electrical devices, owners are obliged to dispose of old electronic and electrical devices
in a separate waste container.

Batteries must be disposed of at the point of sale or at the appropriate
collection points provided by the public waste authorities.

Packaging materials must be disposed of according to local regulations.

40

2 Operating Elements and Indicators

Monitor unit (receiver)

5

4

3

2

1

Camera unit (transmitter)

Operating Elements and Indicators

6

7(−)

7(+)

12

11

8

9

10

13

14

15

16

17

English

1 TFT LC display
2 Loudspeaker
3 Power LED
4 Channel selection button
5 Channel LED
6 Scan LED
7 Brightness control (+) (−)
8 Volume control with on/off switch
9 LC display on/off
10 Power supply socket
11 Audio/Video output
12 Belt clip
13 Lens
14 Channel LED
15 Channel selection switch
16 CAMERA, AUTO, AV selection switch
17 Audio/Video input
18 Light sensor for auto. night−time monitoring
19 Power on/off
20 Power supply socket
21 Power LED
22 Microphone

18

19

21

20

22

41

Putting the Units into Operation

3 Putting the Units into Operation

Safety information

 Attention: It is essential to read the Safety Information in Chapter 1 before starting up.

Checking the package contents

The package contains:

one camera unit

(transmitter)

two power adapter plugs one audio/video cable one belt clip

an operating manual

8

one monitor unit

(receiver)

5 rechargeable, special NiMH

batteries for the receiver

Connecting the transmitter

 Attention: Position the transmitter with a minimum distance of 1 m to other electronic devices,

otherwise there is a risk of mutual disturbance.

Operating with a power adapter plug

 Ensure you use the correct power adapter plug. The transmitter must be connected by means

of the smaller power adapter plug which has an output power of 300 mA.

Connect the cylindrical plug on the power adapter plug to the transmitter’s power supply socket
(9 V DC).

Connect the power adapter plug to a power outlet (230 V).

Operation with batteries or rechargeable batteries

Open the battery compartment on the rear side of the transmitter. Loosen and remove the screw and
slide the battery compartment cover downwards.

Insert the battery pack or batteries, paying attention to correct polarity. Refer to the diagrams in the
battery compartment.

 The transmitter can be operated with 4 AA" batteries (not contained in the material supplied)

or with rechargeable batteries of the same type. Please remember that the batteries cannot
be recharged using the power adapter plug supplied. A commercially available charging unit
is required.

Close the battery compartment, reinsert and retighten the screw.

 The Power LED turns orange when the battery charge is too low.

Wall installation

42

 Be careful not to drill into electrical lines or water pipes! Ensure that no lines or pipes are under

the required installation location!

Dowels and screws are not contained in the material supplied.
Drill two holes (5 mm diameter) 38 mm apart and horizontal to each other.
Insert a dowel (5 mm diameter) in each hole.
Insert a screw (4 mm diameter) in each dowel.
Leave approx. 3 mm from the head of the screw to the wall.
Guide the recesses in the transmitter over the screw heads and pull the unit down gently.

Putting the Units into Operation

Connecting the receiver

 Attention: Position the receiver with a minimum distance of 1 m to other electronic devices,

otherwise there is a risk of mutual disturbance.

Operating with a power adapter plug

 Ensure you use the correct power adapter plug. The receiver must be connected by means

of the larger power adapter plug which has an output power of 500 mA.

Connect the cylindrical plug on the power adapter plug cable to the receiver’s power supply socket
(9 V DC).

Connect the power adapter plug to a power outlet (230 V).

Operation with batteries or rechargeable batteries

Open the battery compartment on the rear side of the receiver. Loosen and remove the screw and
slide the battery compartment cover downwards.

Insert the battery pack or batteries paying attention to correct polarity. Refer to the diagrams in the bat­tery compartment.

 The receiver unit can be operated using 5 normal AA" batteries or rechargeable batteries of

the same type. Please remember that standard rechargeable batteries cannot be recharged
directly in the receiver. A commercially available charging unit is required to recharge bat­teries.

 Only special batteries can be recharged directly in the receiver. They are contained in the ma-

terial supplied. If you have any further queries, please contact your sales outlet.

Close the battery compartment, reinsert and retighten the screw.

 The Power LED turns orange when the battery charge is too low.

Attaching the belt clip / wall mounting bracket

Slide the belt clip downwards on the back of the receiver until it audibly snaps into place. To remove it,
release the fit by pulling the belt clip out of the catch and sliding it upwards.

Wall installation

The belt clip is provided with a hole used for installing the unit on a wall.

 Be careful not to drill into electrical lines or water pipes! Ensure that no lines or pipes are under

the required installation location!

Dowels and screws are not contained in the material supplied.
Drill a hole (diameter 5 mm) at the required position in the wall.
Insert a dowel (5 mm diameter) in the hole.
Insert a screw (4 mm diameter) in the dowel.
Leave approx. 3 mm from the head of the screw to the wall.
Guide the recess in the receiver over the screw head and pull the unit down gently.

43

Operating the Transmitter

4 Operating the Transmitter

 Check the transmitter and receiver are working properly each time before the equipment is

put into operation.

Switching the transmitter on/off

1. Set the Power on/off switch to ON". The Power LED lights up green. The transmitter is now

ready to operate.

 The power LED turns orange when the battery charge is too low.

2. Select CAMERA, AUTO or AV operating mode in order to transmit the noise and video signals
from the area being monitored or AV INPUT signals to the receiver.

3. Position the transmitter in a good position for the monitoring tasks required and align the lens to
the area to be monitored.

4. To switch the transmitter off, set the Power on/off switch to OFF".

Selecting the transmission mode

Select the operating mode required using the selection switch:
CAMERA − Audio and video signals from the area being monitored are transmitted continuously to the

receiver.
AUTO − Audio and video signals are only transmitted to the receiver when a specific noise level is ex-

ceeded.
AV − The transmitter transmits audio and video signals fed via the AV INPUT socket. These can be

signals from DVD players, cameras, etc. Plug the black jack plug on the audio/video cable in the AV
INPUT socket and the yellow, white and red phono plugs in the correspondingly coloured sockets in
the output unit. For further information, refer to the operating manual provided with the respective de­vice.

Selecting a channel

Press the channel selection button to select the required channel A, B, C, or D. The channel cur­rently selected is indicated by the corresponding LED.

 The transmitter and receiver must be set to the same channel.

Night vision

44

The transmitter is equipped with 10 infra−red diodes. This enables the transmission of pictures from
areas which are not illuminated. The night vision function is activated automatically when the light
conditions make it necessary.

 When the night vision function is activated, the screen display on the receiver turns to black

and white.

Operating the Receiver

5 Operating the Receiver

 Check the transmitter and receiver are working properly each time before the equipment is

put into operation.

Switching the receiver on/off and setting the volume

Turn the volume control towards ON". The Power LED lights up green. The receiver is now ready to
operate.
Set the required volume using the volume control.

 The Power LED turns orange when the battery charge becomes too low.

Selecting a channel

Press the channel selection button to select the required channel A, B, C, or D. The channel cur­rently selected is indicated by the corresponding LED.

 The transmitter and receiver must be set to the same channel.

Scanning channels

Press the channel selection button, several times if necessary, to select SCAN. The SCAN LED
lights up, another LED indicates the channel currently active. The current channel switches to the next
one every 5 seconds. In this way, you can monitor several transmitters, set to different channels, on
one receiver.

Save−energy mode

Set the LCD switch to OFF". Only audio signals are then transmitted. It is recommended to switch off
the LCD when operating with battery power.

Regulating the brightness

Press the Brightness + or − button to adjust the brightness of the LCD to your specific needs.

Operating on a television set

The audio and video signals can be transmitted to a television or video recorder.
Plug the black jack plug on the audio/video cable in the AV OUTPUT socket and the yellow, white and

red phono plugs in the correspondingly coloured sockets in the input unit. For further information, refer
to the operating manual provided with the respective device.

45

In Case of Problems

6 In Case of Problems

Service hotline

Should problems arise with the monitoring set, please refer to the following information first. In the
case of technical problems, please contact our hotline within Switzerland under tel. [phone]
(cost with Swisscom at time of going to print: CHF 2.00/min). In the case of claims under the terms of
guarantee, contact your sales outlet. There is a 2 year period of guarantee.

Problems and solutions

Problems Solutions

Equipment does not
function

No reception − The transmitter and receiver are not switched to the same

Reception interference − The distance between the receiver and transmitter is too large.

Beeping noise (acoustic
feedback)

Noise − The battery power is too low.

Reception from external
devices

There is audio but no video
transmission

Picture but no sound trans­mission

Picture is in black and white − The night vision function is active.
The batteries in the receiver

have not been recharged

− The transmitter and/or receiver are not switched on.

− The batteries are empty or defective.

− The power adapter plugs are not plugged in properly.

channel.

− The transmitter is too far from object being monitored, e.g. baby.
Observe the minimum distance of one meter.

− The receiver and transmitter are too far apart.

− The volume setting of the receiver is too low.

− The battery power is too low.

− Select another channel on the receiver and transmitter.

− Other electronic devices are causing interference in the field of
transmission.

− Increase the distance between receiver and transmitter.

− Reduce the volume on the receiver.

− The transmitter and receiver are not switched to the same
channel.

− A device nearby is using the same channel. Switch to another
channel.

− The LCD switch is set to OFF.

− The battery power is too low.

− The volume setting is too low.

− The power adapter plugs are not plugged in properly.

− Standard rechargeable batteries are being used. These cannot be
recharged directly in the receiver. Only special batteries can be
recharged directly in the receiver.

46

7 Technical Properties

Technical data

Feature Value

Camera (transmitter) Switch: ON/OFF

Technical Properties

Switch: AV/AUTO/CAMERA
Socket: AV input
Socket: 9 V DC
Sensor: 1 Night vision sensor
LEDs: 4 channels
LED: Power ON
IR diodes: 10

Monitor (receiver) 2.5" screen diagonal

Power supply (receiver) Power adapter plug DC 9 V / 500 mA or 5 x AA
Power supply (transmitter) Power adapter plug DC 9 V / 300 mA or 4 x AA
Range Up to 150 meters under optimum conditions.

Operating frequency Channel 1 = 2.4 GHz

Permissible ambient temperature 10°C to 30°C
Permissible relative humidity 20% to 75%
Transmitting power <= 10 dBm(mW)

Switch: LCD ON/OFF
Switch: On/Off with volume control
Socket: AV output
Socket: 9 V DC
Button: Screen brighter (+) / darker (−)
Button: Channel selection button
LEDs: 4 channels
LED: Power ON
LED: Scan−LED

Range is reduced in buildings due to walls,
doors, etc.

Channel 2 = 2.4 GHz
Channel 3 = 2.4 GHz
Channel 4 = 2.4 GHz

Declaration of Conformity

This device fulfils the requirements stipulated in the EU directive:
1999/5/EU directive on radio equipment and telecommunications terminal equipment and

the mutual recognition of their conformity. Conformity with the above mentioned directive is
confirmed by the CE symbol.

The Declaration of Conformity is provided on the back cover of this operating manual.

47

Maintenance / Guarantee

8 Maintenance / Guarantee

Maintenance

 Clean the housing surfaces with a soft, fluff−free cloth.
 Never use cleaning agents or solvents.

Guarantee

SWITEL equipment is produced and tested according to the latest production methods. Carefully
selected materials and highly developed technology ensure perfect functioning and a long service life.
The terms of guarantee do not apply to the batteries or power packs used in the products. The period
of guarantee is 24 months from the date of purchase.

All deficiencies related to material or manufacturing errors within the period of guarantee will be re­dressed free of charge. Rights to claims under the terms of guarantee are annulled following tamper­ing by the purchaser or third parties. Damage caused as the result of improper handling or operation,
normal wear and tear, incorrect positioning or storage, improper connection or installation or Acts of
God and other external influences are excluded from the terms of guarantee. In the case of com­plaints, we reserve the right to repair or replace defect parts or provide a replacement device.
Replaced parts or devices become our property. Rights to compensation in the case of damage are
excluded where there is no evidence of intent or gross negligence by the manufacturer.

If your device does show signs of a defect within the period of guarantee, please contact the sales
outlet where you purchased the SWITEL device, producing the purchase receipt as evidence. All
claims under the terms of guarantee in accordance with this agreement can only be asserted at the
sales outlet. No claims under the terms of guarantee can be asserted after a period of two years from
the date of purchase and hand−over of the product.

48

9 Index

C

Channel selection, 44, 45
Connecting the receiver, 43
Connecting the transmitter, 42

D

Declaration of Conformity, 47

F

Fitting the belt clip, 43

G

Guarantee, 48

M

Maintenance , 48

N

Night vision, 44

O

Operating elements, 41
Operating with a power adapter plug, 42, 43
Operation, 44, 45
Operation with batteries or rechargeable batteries, 43

P

Package contents, 42
Problems, 46
Problems and solutions, 46

R

Regulating the brightness, 45

S

Safety information, 40
Scanning channels, 45
Selecting the transmission mode, 45
Selecting transmission mode, 44
Service hotline, 46
Setting the volume, 45
Starting up, 42
Switching the receiver on/off, 45
Switching the transmitter on/off, 44

T

Technical data, 47
Troubleshooting, 46

W

Wall installation, 42, 43

Index

49

Declaration of conformity

9

WE TELGO AG
OF Route d’Englisberg 11

CH−1763 Granges−Paccot
Declare under our own responsibility that the product
MODEL: BCF268
DESCRIPTION: Wireless Baby Monitor
Is in conformity with directives: R&TTE Directive (1999/5/EC)

EN 60065:2002 Safety (R&TTE, Artivcle 3.1a), EN 301 489−3 V1.4.1 (2002−08)
EMC (R&TTE, Article 3.1.b, EN 300 440−2 V 1.1.2 (2004−07) Use of Spectrum
(R&TTE Article 3.2)

COMPLIANCE IS ACHIEVED BY CONFORMITY TO THE FOLLOWING:
RSZ05122001−1, RSZ05122001−2, RSZ05122001−3, RSZ06022306−1,
RSZ06022306−2, RSZ06022306−3;

AUTHORISED BY:
Signed:

________________________

Name (printed): Selim Dusi
Position in company: Managing Director
Date of issue: 12. Oktober 2006
Copies of this document will be held on file for a period of 10 years after the last

production.

Supplier: TELGO AG, Route d’Englisberg 11

CH−1763 Granges−Paccot

Product: BCF268

Version 1.0 − 20.10.2006
