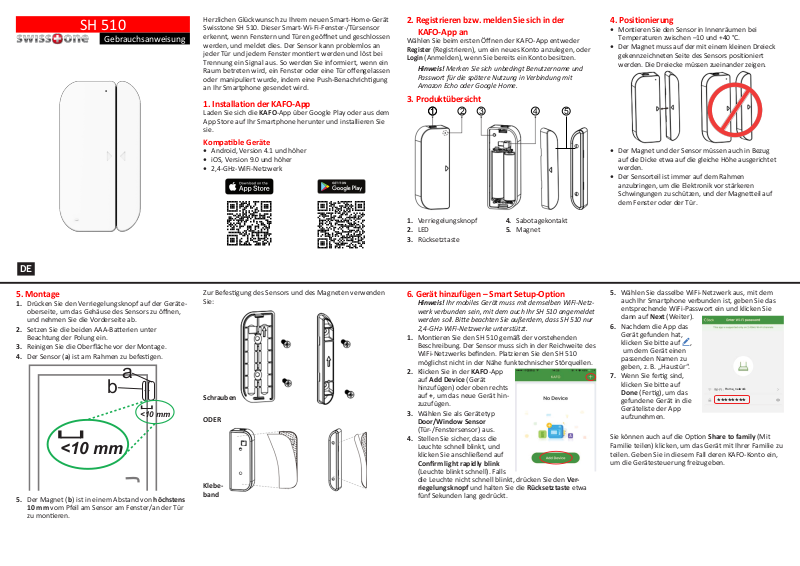

swisstone SH 510 User guide [de]

SH 510

b

<10 mm

a

Gebrauchsanweisung

Herzlichen Glückwunsch zu Ihrem neuen Smart-Home-Gerät
Swisstone SH 510. Dieser Smart-Wi-Fi-Fenster-/Türsensor

erkennt, wenn Fenstern und Türen geönet und geschlossen

werden, und meldet dies. Der Sensor kann problemlos an

jeder Tür und jedem Fenster monert werden und löst bei

Trennung ein Signal aus. So werden Sie informiert, wenn ein

Raum betreten wird, ein Fenster oder eine Tür oengelassen
oder manipuliert wurde, indem eine Push-Benachrichgung

an Ihr Smartphone gesendet wird.

1. Installation der KAFO-App

Laden Sie sich die KAFO-App über Google Play oder aus dem
App Store auf Ihr Smartphone herunter und installieren Sie
sie.

Kompable Geräte

• Android, Version 4.1 und höher

• iOS, Version 9.0 und höher

• 2,4-GHz-WiFi-Netzwerk

2. Registrieren bzw. melden Sie sich in der

KAFO-App an

Wählen Sie beim ersten Önen der KAFO-App entweder

Register

(Registrieren), um ein neues Konto anzulegen, oder

Login

(Anmelden), wenn Sie bereits ein Konto besitzen.

Hinweis! Merken Sie sich unbedingt Benutzername und
Passwort für die spätere Nutzung in Verbindung mit
Amazon Echo oder Google Home.

3. Produktübersicht

1 21 3 4

5

4. Positionierung

• Montieren Sie den Sensor in Innenräumen bei

Temperaturen zwischen –10 und +40 °C.

• Der Magnet muss auf der mit einem kleinen Dreieck
gekennzeichneten Seite des Sensors positioniert
werden. Die Dreiecke müssen zueinander zeigen.

• Der Magnet und der Sensor müssen auch in Bezug
auf die Dicke etwa auf die gleiche Höhe ausgerichtet
werden.

• Der Sensorteil ist immer auf dem Rahmen
anzubringen, um die Elektronik vor stärkeren
Schwingungen zu schützen, und der Magnetteil auf
dem Fenster oder der Tür.

DE

5. Montage

1. Drücken Sie den Verriegelungsknopf auf der Geräte-

oberseite, um das Gehäuse des Sensors zu önen,

und nehmen Sie die Vorderseite ab.

2. Setzen Sie die beiden AAA-Baerien unter

Beachtung der Polung ein.

3. Reinigen Sie die Oberäche vor der Montage.

4. Der Sensor (a) ist am Rahmen zu befesgen.

b

<10 mm

5. Der Magnet (b) ist in einem Abstand von höchstens
10 mm vom Pfeil am Sensor am Fenster/an der Tür

zu moneren.

Zur Befesgung des Sensors und des Magneten verwenden

Sie:

Schrauben

ODER

Klebe ­band

1. Verriegelungsknopf

2. LED

3. Rücksetztaste

4. Sabotagekontakt

5. Magnet

6. Gerät hinzufügen – Smart Setup-Option

Hinweis! Ihr mobiles Gerät muss mit demselben WiFi-Netz­werk verbunden sein, mit dem auch Ihr SH 510 angemeldet

werden soll. Bie beachten Sie außerdem, dass SH 510 nur

2,4-GHz-WiFi-Netzwerke unterstützt.

1. Moneren Sie den SH 510 gemäß der vorstehenden

Beschreibung. Der Sensor muss sich in der Reichweite des

WiFi-Netzwerks benden. Platzieren Sie den SH 510

möglichst nicht in der Nähe funktechnischer Störquellen.

2. Klicken Sie in der KAFO-App
auf Add Device (Gerät
hinzufügen) oder oben rechts
auf +, um das neue Gerät hin­zuzufügen.

3. Wählen Sie als Gerätetyp
Door/Window Sensor
(Tür-/Fenstersensor) aus.

4. Stellen Sie sicher, dass die
Leuchte schnell blinkt, und

klicken Sie anschließend auf

Conrm light rapidly blink
(Leuchte blinkt schnell). Falls
die Leuchte nicht schnell blinkt, drücken Sie den Ver­riegelungsknopf und halten Sie die Rücksetztaste etwa
fünf Sekunden lang gedrückt.

5. Wählen Sie dasselbe WiFi-Netzwerk aus, mit dem
auch Ihr Smartphone verbunden ist, geben Sie das
entsprechende WiFi-Passwort ein und klicken Sie
dann auf Next (Weiter).

6. Nachdem die App das
Gerät gefunden hat,
klicken Sie bie auf ,
um dem Gerät einen
passenden Namen zu
geben, z. B. „Haustür“.

7. Wenn Sie ferg sind,
klicken Sie bie auf
Done (Ferg), um das

gefundene Gerät in die
Geräteliste der App
aufzunehmen.

Sie können auch auf die Opon Share to family (Mit
Familie teilen) klicken, um das Gerät mit Ihrer Familie zu

teilen. Geben Sie in diesem Fall deren KAFO-Konto ein,

um die Gerätesteuerung freizugeben.

Home_network

********

Geräteeigenschaen

Klicken Sie oben rechts auf

Geräteeinstellungen anzuzeigen und zu bearbeiten:

•

Modify Device Name

(Gerätenamen ändern): um
den Namen des Geräts zu bearbeiten. Wenn Sie
beispielsweise das Gerät in einen anderen Raum
verlagern, kann es ratsam sein, den Namen zu ändern.

•

Device sharing

(Gerätefreigabe): um das Gerät mit

anderen KAFO-Konten zu teilen.

•

Device info

(Geräteinformationen): detaillierte

Informationen über das Gerät.

•

Create Group

(Gruppe erstellen): gruppieren Sie dieses

Gerät mit anderen Geräten.

•

Echo

: Kopplungsanweisungen für Amazon Echo

(Alexa).

•

Google Home

: Kopplungsanweisungen für Google

Home.

•

Send Feedback

(Bewertung senden): senden Sie eine

Bewertung an die Entwickler.

•

Check for Firmware Update

Firmware-Updates suchen um ein Update des Geräts
auf die aktuellen Verbesserungen vorzunehmen.

•

Remove Device

(Gerät entfernen): Geräte-Pairing

trennen.

, um die

(Auf Update prüfen): nach

7. Profil

Prüfen und bearbeiten Sie Ihre Proleinstellungen.

•

Scenes

(Szenen): siehe vorangegangenes Kapitel.

•

Device sharing

KAFO-Konten zu teilen.

•

Message Center

Geräten oder Diensten zu lesen.

•

Integration

von Sprachsteuerungsdiensten wie Amazon Echo (Alexa)
oder Google Home.

•

Scan QR code

QR-Code hinzuzufügen.

•

Feedback

•

Info

:

•

Bewertung

•

Aktuelle Version

•

Check for Update

Update des Geräts auf die aktuellen Verbesserungen
vorzunehmen.

Klicken Sie oben rechts auf
Proleinstellungen anzuzeigen und zu bearbeiten.

(Gerätefreigabe): um das Gerät mit anderen

(Nachrichtencenter): um Mitteilungen von

(Einbindung): siehe Anweisungen zur Einbindung

(QR-Code scannen): um Geräte mit einem

: um eine Bewertung an die Entwickler zu senden.

: Bewerten Sie diese App.

: App-Version prüfen.

(Nach Update suchen): Um ein

Sengs

(Einstellungen), um die

8. Zurücksetzen

Durch Zurücksetzen des Geräts lassen sich eventuell aufgetre­tene Probleme unter Umständen beheben.
Bie beachten Sie, dass beim Zurücksetzen auf Werkseinstel­lungen alle persönlichen Einstellungen gelöscht und auf die
Werkseinstellungen zurückgesetzt werden.

Setzen Sie den SH 510 zurück, indem Sie den Verriegelungs-
knopf drücken und die Rücksetztaste etwa fünf Sekunden
lang gedrückt halten.

Nach dem Zurücksetzen wechselt der SH 510 in den Kopp­lungsmodus und blinkt schnell.

9. Weitere Informationen

Sicherheitshinweise

WARNUNG

Das Gerät und das Zubehör können Kleinteile enthalten. Bewahren Sie das Gerät
außerhalb der Reichweite von Kleinkindern auf. Die Netzsteckdose muss sich in der Nähe
des Geräts benden und leicht zugänglich sein.

• Dieses Produkt ist nur für den Einsatz in Innenräumen geeignet.

• Verwenden Sie das Produkt ausschließlich zum vorgesehenen Zweck.

• Schützen Sie das Gerät vor Feuchgkeit. Regen, Schneefall, Feuchgkeit und
alle Arten von Flüssigkeiten können Substanzen enthalten, die die elektroni­schen Schaltungen korrodieren lassen. Wenn das Gerät nass wird, trennen Sie
es sofort von der Stromversorgung. Stellen Sie vor einem erneuten Gebrauch

sicher, dass das Gerät vollständig getrocknet und funkonsfähig ist. Holen Sie

gegebenenfalls fachkundige Unterstützung ein.

• Verwenden Sie das Gerät nicht in einer staubigen, schmutzigen Umgebung
und bewahren Sie es dort auch nicht auf. Die beweglichen Teile und die elekt­ronischen Bauteile des Geräts können beschädigt werden.

• Bewahren Sie das Gerät nicht an warmen Orten auf. Hohe Temperaturen
können die Lebensdauer von elektronischen Geräten verkürzen und

besmmte Kunststoe zerstören oder zum Schmelzen bringen.

• Bewahren Sie das Gerät nicht an kalten Orten auf. Wenn das Gerät sich
wieder auf die Normaltemperatur aufwärmt, kann innerhalb des Geräts

Kondensaon aureten, wodurch die elektronischen Schaltungen beschädigt

werden können.

• Lassen Sie das Gerät nicht fallen. Stoßen oder schüeln Sie das Gerät nicht.
Wenn es grob behandelt wird, können die Schaltungen und Feinmechanik
brechen.

• Reinigen Sie das Gerät nicht mit scharfen Mieln.

• Verwenden Sie das Gerät nicht in Bereichen, in denen die Nutzung
elektronischer Geräte untersagt ist.

• Nehmen Sie keinerlei Modikaonen am Gerät vor. In diesem Fall erlischt

die Garane.

• Versuchen Sie nicht, das Gerät auseinanderzunehmen, zu reparieren oder
Umbauten am Gerät vorzunehmen.

Funkoniert das Gerät nicht ordnungsgemäß, wenden Sie sich bie an Ihren
Händler. Bringen Sie Ihren Kaueleg oder eine Kopie der Rechnung mit.

Ordnungsgemäße Entsorgung des Produkts

Richtlinie für Elektro- und Elektronikaltgeräte
(WEEE = Waste Electrical & Electronic Equipment)

(Gilt in Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt, auf Zubehörteilen bzw. auf der dazugehöri­gen Dokumentaon oder Verpackung gibt an, dass das Produkt und elektroni­schen Zubehörteile (z. B. Ladegerät, Headset, USB-Kabel) nicht zusammen mit

dem normalen Haushaltsmüll entsorgt werden darf. Um schädliche Auswirkungen

auf Umwelt und Gesundheit durch unsachgemäße Entsorgung zu verhindern,

verwenden Sie die entsprechenden Rücknahmesysteme, sodass dieses Gerät

ordnungsgemäß wiederverwertet und die nachhalge Nutzung von Rohstoen

gefördert werden kann.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekau wurde,
oder kontakeren die zuständigen Behörden, um in Erfahrung zu bringen, wo und
wie sie das Gerät auf umwelreundliche Weise recyceln können. Gewerbliche

Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Ver-

kaufsvertrags konsuleren. Dieses Produkt und elektronische Zubehörteile dürfen

nicht zusammen mit anderem Gewerbemüll entsorgt werden. Dieses Produkt ist
RoHS-konform.

Ordnungsgemäße Entsorgung der Akkus in diesem Produkt

(Gilt in Ländern mit Abfalltrennung)

Die Kennzeichnung auf dem Akku, in der dazugehörigen Dokumentaon

oder auf der Verpackung gibt an, dass der Akku zu diesem Produkt nicht

zusammen mit dem normalen Haushaltsmüll entsorgt werden darf.
Wenn der Akku mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist,
liegt der Quecksilber-, Cadmium- oder Blei-Gehalt des Akkus über den in der
EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Akkus nicht

ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw.
der Umwelt schaden. Bie helfen Sie, die natürlichen Ressourcen zu schützen und
die nachhalge Wiederverwertung von stoichen Ressourcen zu fördern, indem

Sie die Akkus von anderen Abfällen getrennt über Ihr örtliches kostenloses

Altbaerie-Rücknahmesystem entsorgen.

HF-Expositionsinformationen

Dieses Gerät erfüllt die EU-Anforderungen zur Begrenzung der Exposion der
Bevölkerung gegenüber elektromagneschen Feldern miels Gesundheitsschutz.

Das Gerät entspricht den HF-Spezikaonen, sofern es 20 cm vom Körper enernt

genutzt wird.

Konformitätserklärung

Hiermit erklären wir, dass das Funkgerät
Swisstone SH 510 den folgenden Richtlinien entspricht:
2014/53/EU und 2011/65/EG (RoHS).

Eine Kopie der Konformitätserklärung nden Sie unter www.swisstone.de.

Gewährleistung

Falls Sie bei der Einrichtung und/oder Verwendung Ihres Geräts Unterstützung

benögen, nden Sie die entsprechenden Kontaknformaonen auf dieser

Website: www.swisstone.de.

Wenn Sie innerhalb von 24 Monaten nach Erwerb Fergungs- bzw. Materialfehler
feststellen, setzen Sie sich bie mit dem Händler in Verbindung. Die Gewähr­leistung gilt nicht für Schäden durch unsachgemäße Behandlung oder durch
Nichtbeachtung der in dieser Bedienungsanleitung enthaltenen Informaonen

sowie nicht für Störungen, die durch den Händler oder Benutzer entstanden
sind (z. B. bei Installaon, Soware-Downloads usw.) und nicht bei Totalver­lust des Geräts. Des Weiteren gilt die Gewährleistung nicht für Schäden durch

Eindringen von Flüssigkeiten, mangelnde Wartung, unsachgemäße Bedienung

oder andere durch den Benutzer verursachte Umstände. Sie gilt ferner nicht bei

Ausfällen, die durch Gewier oder andere Spannungsschwankungen verursacht
wurden. In diesen Fällen behält sich der Hersteller das Recht vor, die Kosten für
Ersatz oder Reparatur dem Kunden in Rechnung zu stellen. Für Verschleißteile

wie Akku oder Gehäuse gilt eine beschränkte Gewährleistung von 6 Monaten.
Bedienungsanleitungen und ggf. mitgelieferte Soware sind von dieser Gewähr­leistung ausgenommen. Weitere bzw. andere Ansprüche in Verbindung mit evtl.
Gewährleistungsansprüchen des Herstellers sind ausgeschlossen. Somit besteht

kein Gewährleistungs- bzw. Haungsanspruch für Geschäsunterbrechungen,

Gewinn- und/oder Datenverluste sowie für zusätzlich vom Benutzer installierte

Soware und/oder andere Informaonen. Der Kaueleg mit Kaufdatum ist der

Gewährleistungsnachweis.

Technische Daten

Akku

WiFi (MHz)
[max. Funkfrequ­enzleistung/dBm]

Betriebstemperatur

Lagerungstemperatur

In allen EU-Mitgliedstaaten und EFTA-Ländern gelten keine
Einschränkungen in Bezug auf die Nutzung von Funkfrequenzen
oder -frequenzbändern.

Änderungen und Irrtümer vorbehalten.
© IVS GmbH 2018 • Alle Rechte vorbehalten
Manual_swisstone_SH_510_de_A4-A7_v10

2 × AAA

IEEE 802.11 b/g/n (2412–2472) [20]

Min: -10 °C
Max: 40 °C

Min: -40 °C
Max: 70 °C
