Swiftech MCW80 and 82 User Manual [en, es, fr]

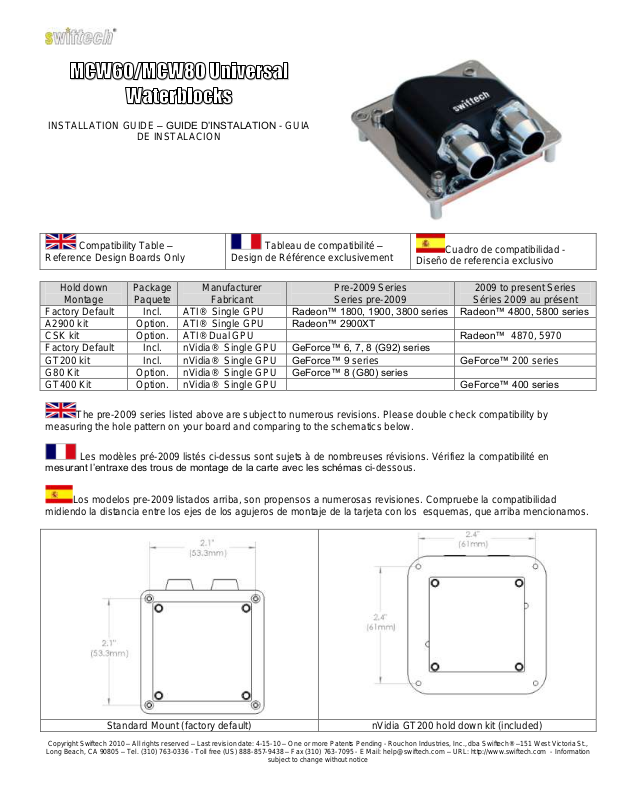

MCW60/MCW80 Universal

Waterblocks

INSTALLATION GUIDE – GUIDE D’INSTALATION - GUIA

DE INSTALACION

Compatibility Table –

Reference Design Boards Only

Tableau de compatibilité –

Design de Référence exclusivement

Cuadro de compatibilidad -

Diseño de referencia exclusivo

Hold down

Montage

Package
Paquete

Manufacturer

Fabricant

Pre-2009 Series
Series pre-2009

2009 to present Series

Séries 2009 au présent

Factory Default

Incl.

ATI® Single GPU

Radeon™ 1800, 1900, 3800 series

Radeon™ 4800, 5800 series

A2900 kit

Option.

ATI® Single GPU

Radeon™ 2900XT

CSK kit

Option.

ATI® Dual GPU

Radeon™ 4870, 5970

Factory Default

Incl.

nVidia® Single GPU

GeForce™ 6, 7, 8 (G92) series

GT200 kit

Incl.

nVidia® Single GPU

GeForce™ 9 series

GeForce™ 200 series

G80 Kit

Option.

nVidia® Single GPU

GeForce™ 8 (G80) series

GT400 Kit

Option.

nVidia® Single GPU

GeForce™ 400 series

Standard Mount (factory default)

nVidia GT200 hold down kit (included)

The pre-2009 series listed above are subject to numerous revisions. Please double check compatibility by

measuring the hole pattern on your board and comparing to the schematics below.

Les modèles pré-2009 listés ci-dessus sont sujets à de nombreuses révisions. Vérifiez la compatibilité en

mesurant l’entraxe des trous de montage de la carte avec les schémas ci-dessous.

Los modelos pre-2009 listados arriba, son propensos a numerosas revisiones. Compruebe la compatibilidad

midiendo la distancia entre los ejes de los agujeros de montaje de la tarjeta con los esquemas, que arriba mencionamos.

Copyright Swiftech 2010 – All rights reserved – Last revision date: 4-15-10 – One or more Patents Pending - Rouchon Industries, Inc., dba Swiftech® –151 West Victoria St.,

Long Beach, CA 90805 – Tel. [phone] - Toll free (US) 888-857-9438 – Fax [phone] - E Mail: [e-mail] – URL: http://www.swiftech.com - Information

subject to change without notice

nVidia G80 hold down kit

ATI dual GPU CSK screws kit

1. PREPARING THE GRAPHICS CARD
First, remove the stock cooling solution; then clean off the GPU core, memory modules, and voltage regulators with alcohol, or preferably with an
electronic degreaser such as ArctiClean. Finally, apply the provided Arctic Céramique thermal paste to the GPU core as shown above.

1. PREPAREZ LA CARTE GRAPHIQUE

Tout d’abord, démontez le ventirad d’origine ; ensuite, nettoyez soigneusement les modules de mémoire et régulateurs de voltage. Finalement
appliquez la graisse thermique Arctic Céramique fournie comme indiqué ci-dessus.

1. PREPARE LA TARJETA GRÁFICA
Desmontar el disipador de origen y limpiar cuidadosamente los módulos de memoria, los reguladores de voltaje y el chip input/output. Pueden utilizar
para esto alcohol, sin embargo se recomienda un desengrasante electrónico modelo ArctiClean. A continuación, aplican la grasa térmica Arctic
Cerámica sobre el GPU como lo muestra la imagen.

INSTALLATION

INSTALACION

2. FASTENING THE WATERBLOCK TO THE CARD – STANDARD MOUNT
Place the waterblock on the GPU and while holding it to the card, flip the card over and lay it on your work bench. Align the back plate with the mounting
holes, and insert the 4 screws. Fasten the screws gradually and in a cross pattern until each leg of the bracket mates with the PCB.
** IMPORTANT ** : these are fine screws and cross-threading them is easy. Do not force the screw if you feel abnormal resistance. Simply back it off
completely, make sure that the screw is straight, and only then resume fastening.

2. INSTALLATION DU BLOC SUR LA CARTE GRAPHIQUE – MONTAGE STANDARD

Placez le MCW80 sur le GPU et tout en le tenant contre la carte, retournez l’ensemble et déposez-le sur votre table de travail. Alignez la plaque arrière
avec les trous de montage, et insérez les vis. Serrez les vis en croix progressivement jusqu’à ce que les pattes viennent en contact avec la carte.
** IMPORTANT ** : ces petites vis au pas très fin sont fragiles, et il est facile de les endommager. Ne forcez pas au serrage ! si vous sentez une
résistance anormale, simplement dévissez complètement, et réengagez la vis en vous assurant qu’elle est bien droite.

2. INSTALACIÓN DEL BLOQUE SOBRE LA TARJETA GRÁFICA - MONTAJE NORMAL
Colocar el MCW80 sobre el GPU, teniéndolo al mismo tiempo contra la tarjeta, voltee el conjunto y deposítalo sobre su mesa de trabajo. Alinee la
placa posterior con los agujeros de montaje, e inserta los tornillos. Apriete los tornillos en cruz progresivamente hasta que las patas hagan contacto con
la tarjeta.
** IMPORTANTE **: Estos pequeños tornillos, de rosca fina, son frágiles, por ello es fácil dañarlos. ¡No fuerzan a la sujeción! si sienten una resistencia
anormal, simplemente desatornillan completamente, y contratan con nuevo el tornillo, cerciorándose que se inserte bien.

Copyright Swiftech 2010 – All rights reserved – Last revision date: 4-15-10 – One or more Patents Pending - Rouchon Industries, Inc., dba Swiftech® –151 West Victoria St.,

Long Beach, CA 90805 – Tel. [phone] - Toll free (US) 888-857-9438 – Fax [phone] - E Mail: [e-mail] – URL: http://www.swiftech.com - Information

subject to change without notice

GT200 Mounting kit installation - Installation du kit GT200 Instalación del kit GT200

Remove all 4 screws and separate

bracket from block

Démontez les 4 vis, et séparez la

plaque du bloc

Desmontar los 4 tornillos y separar la

placa del bloque.

Insert the 4 provided screws, and
fasten them to the GT200 bracket with the
threaded standoffs

Insérez les 4 vis fournies and la plaque
de montage GT200, et serrez-les sur la plaque
avec les standoffs en plastique.

Insertar los 4 tornillos proporcionados

en la placa de montaje GT200 y sujetarlos
sobre la placa junto con los standoffs plásticos.

Mate the GT200 to the waterblock and
fasten it with the existing Allen screws.

Ajustez la plaque de montage sur le
bloc, et serrez la avec les vis de montage Allen
existantes.

Ajustar la placa de montaje sobre el

bloque y apretarla con los tornillos de montaje
existentes.

FASTENING THE WATERBLOCK TO THE CARD – GT200 MOUNT
Place the waterblock on the GPU and while holding it to the card, flip the card over and lay it on your work bench. Fasten all 4 thumbnuts gradually and
in a cross pattern.

INSTALLATION DU BLOC SUR LA CARTE GRAPHIQUE – MONTAGE GT200

Placez le MCW80 sur le GPU et tout en le tenant contre la carte, retournez l’ensemble et déposez-le sur votre table de travail. Serrez les écrous
cannèles en croix et progressivement.

INSTALACIÓN DEL BLOQUE SOBRE LA TARJETA GRÁFICA - MONTAJE GT200
Colocar el MCW80 sobre el GPU, manteniéndolo al mismo tiempo contra la tarjeta, voltear el conjunto y deposítalo sobre la mesa de trabajo. Apretar
progresivamente las tuercas en cruz.

You can now install the provided hose barbs (1/2” tube ID, G1/4 thread). Using a 5/8” socket, make sure to firmly fasten the barbs and plugs until they completely bottom out or leaks will

ensue. ALWAYS TEST YOUR BLOCK FOR LEAKS PRIOR TO POWERING UP YOUR SYSTEM!

Vous pouvez à présent installer les embouts fournis (Tube de 12mm, pas de vis G1/4). Utilisez une clef à tube de 16mm en vous assurant de serrer les embouts et les bouchons bien à

fond, sous peine de fuites. TOUJOURS TESTER VOTRE BLOC DE REFROIDISSEMENT LIQUIDE POUR DES FUITES EVENTUELLES AVANT DE LE

METTRE EN SERVICE DANS VOTRE SYSTEME!

Pueden ahora instalar las conteras proporcionadas (Tubo de 12mm, tornillos de G1/4). Utilice una llave de tubo de 16mm. Asegúrese
de apretar las conteras y los tapones bien a fondo, so pena de fugas. ¡CONTRA LAS FUGAS, DEBEN COMPROBAR EL BLOQUE DE
REFRIGERACION LÍQUIDA FUERA, ANTES DE PONERLO EN SERVICIO EN EL SISTEMA!
