Swegon CASA W4 Smart, CASA W3 Smart, CASA W9 Smart, CASA W5 Smart Instructions For Use Manual

Download

Smart_W_e-u1/211117

Käyttöohje

Bruksanvisning

Instructions for use

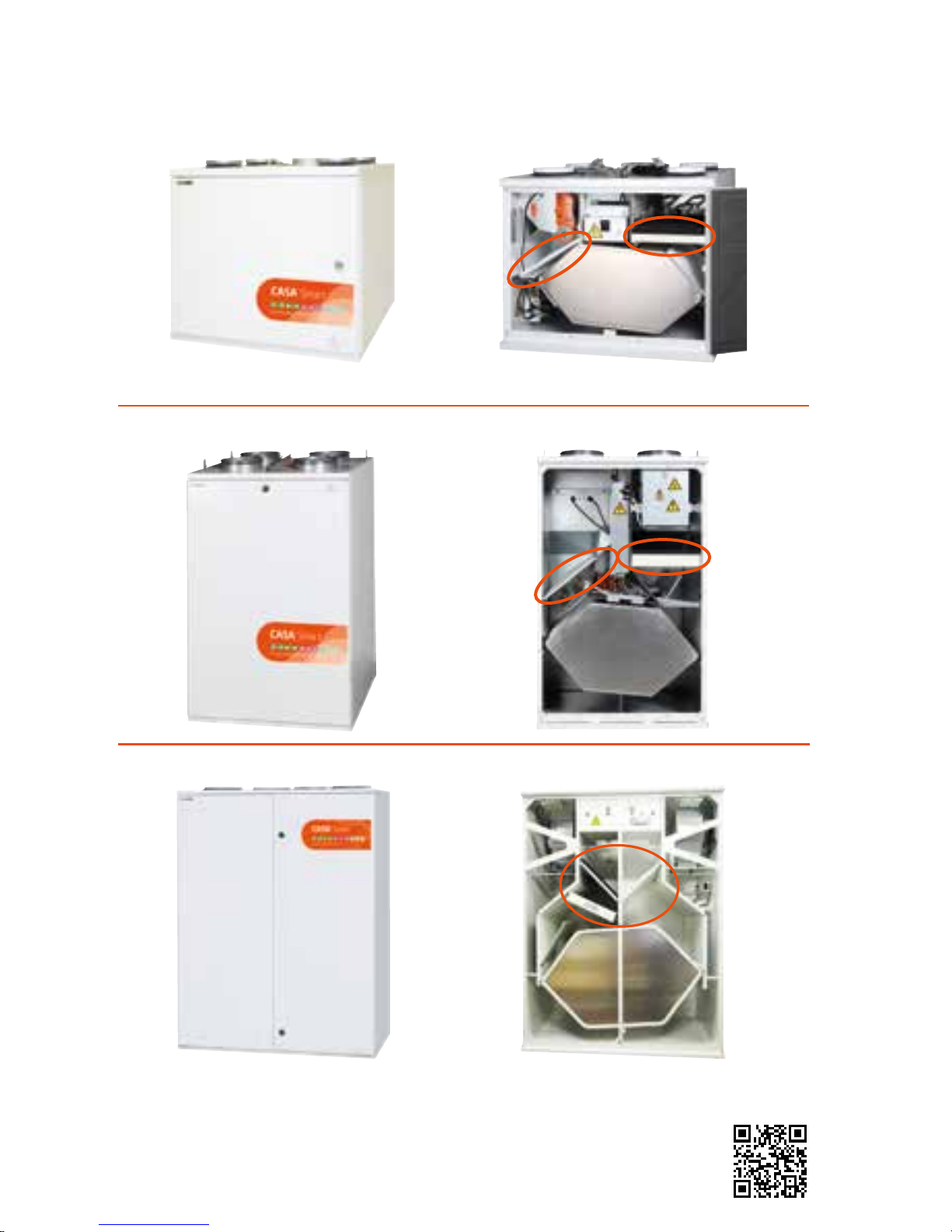

Swegon CASA® Smart

W3 | W4 | W5 | W9

CASA® W3/W4 Smart

Muista vaihtaa suodattimet kahdesti vuodessa!

Ilmanvaihtokoneen toiminnan kannalta on tärkeää huolehtia siitä, että suodattimet ovat puhtaat. Käytä vain Swegonin alkuperäissuodattimia. Lisää suodattimien vaihdosta luvussa Huolto.

Vaihtosuodattimet netistä:

www.swegonhomesolutions.ﬁ

CASA® W5 Smart

CASA

W9 Smart

Oikeus muutoksiin pidätetään.

www.swegonhomesolutions.ﬁ

Sisällysluettelo

Varoituksia ja huomautuksia ............................................................................ 4

1. Yleistä ............................................................................................................ 5

1.1 Käyttöönotto ................................................................................................. 5

1.2 Ilmanvaihtojärjestelmän ohjaus ...................................................................... 5

1.2.1 Smart-ohjauspaneeli ................................................................................... 5

1.2.2 Liesikupuohjaus .......................................................................................... 5

2. Käyttö ............................................................................................................ 6

2.1 Smart-ohjauspaneeli ...................................................................................... 6

2.1.1 Ohjainpaneelin esittely ................................................................................ 6

2.2 Valikon rakenne ............................................................................................. 7

2.3 Paneelin käyttöönotto .................................................................................... 8

2.4 Smart-toiminnot ............................................................................................ 8

2.5 Päävalikko .................................................................................................... 11

2.6 Econo-mallin lämmityksen säätö .................................................................. 14

2.7 Manuaalinen ohituspelti ............................................................................... 14

3. Hälytykset ja vianetsintä ............................................................................. 15

3.1 Hälytykset, Liesikupu .................................................................................... 15

3.2 Hälytykset, Ohjauspaneeli ............................................................................ 15

3.3 Vianetsintä................................................................................................... 16

4. Huolto .......................................................................................................... 16

4.1 Huoltomuistutin ........................................................................................... 16

4.2 Koneen avaaminen ...................................................................................... 16

4.3 Suodattimet ................................................................................................. 16

4.4 Koneen sisäpinnat ........................................................................................ 16

4.5 Kondessivedenpoisto ................................................................................... 16

4.6 Lämmönvaihdin ja puhaltimet ...................................................................... 17

5. Suojaustoiminnot ........................................................................................ 20

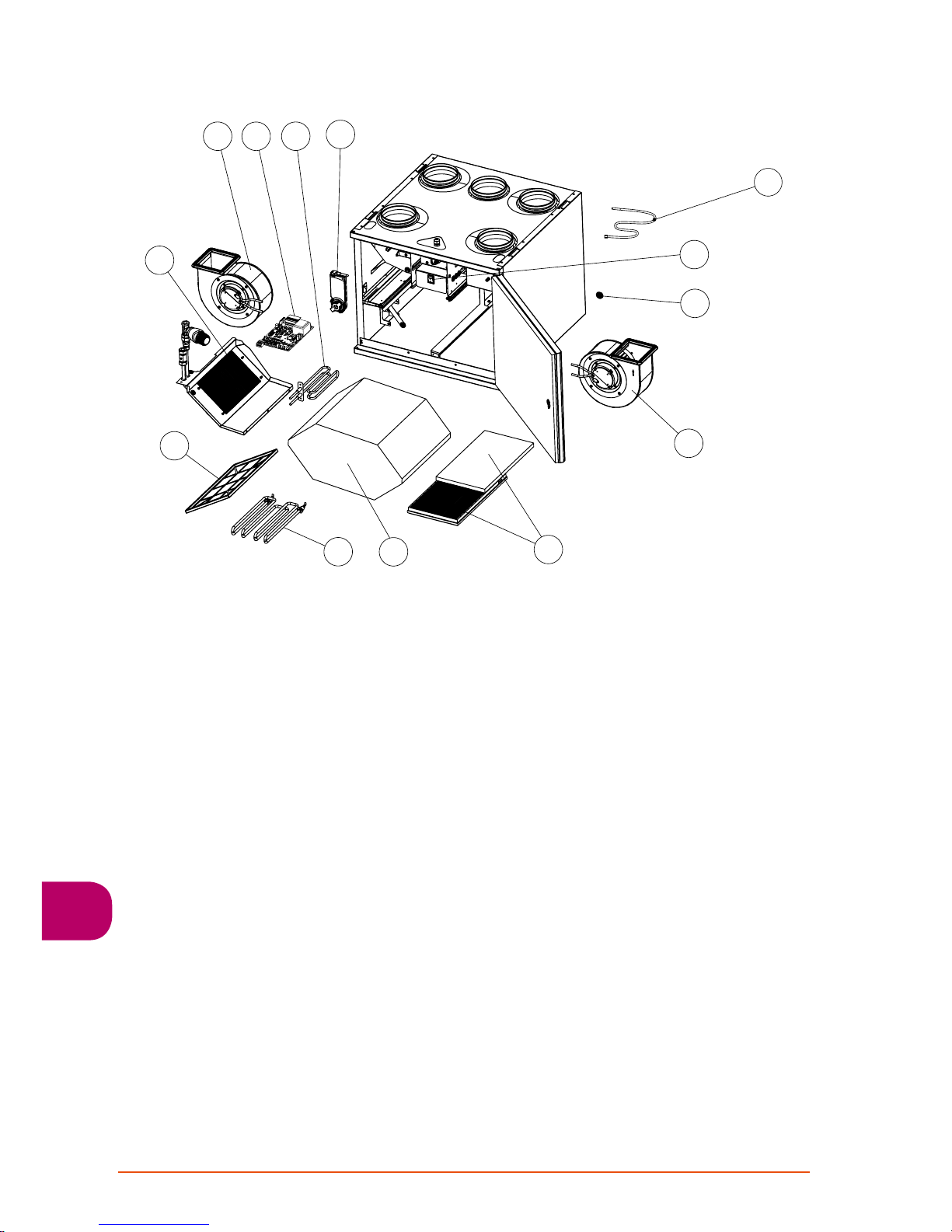

6. Osaluettelo ja lisävarusteet W3/W4 ........................................................... 21

7. Osaluettelo ja lisävarusteet W5 .................................................................. 22

8. Osaluettelo ja lisävarusteet W9 .................................................................. 23

Takuuehdot ..................................................................................................... 25

HUOM! Manuaalin alkuperäiskieli on suomi.

Suomenkielinen Asennus-, käyttöönotto- ja huolto-ohje löytyy

osoitteesta www.swegonhomesolutions.ﬁ

(Työkalut > Etsi PDF ”W3/W4/W5/W9”)

www.swegonhomesolutions.ﬁ

Varoituksia ja huomautuksia

Vain valtuutettu henkilöstö

Asennuksen, säädön ja käyttöönoton saa suorittaa vain valtuutettu henkilö.

Normit ja vaatimukset

Jotta laitteisto toimisi oikein, on voimassa olevia asennusta, säätöä ja käyttöönottoa koskevia kansallisia normeja ja määräyksiä noudatettava.

Osoitteessa www.swegonhomesolutions.ﬁ löytyvässä asiakirjassa (Työkalut > Etsi PDF ”Suunnitteluohje”) esitetään sähkötehoa, melua, ilmavirtoja ja kanavistoa koskevat vaatimukset.

Mittaukset ja sähkötyöt

Jos sähköverkossa tehdään jännitekokeita, eristysvastusmittauksia tai muita toimenpiteitä jotka voivat aiheuttaa herkkien elektronisten laitteiden vioittumisen, täytyy laite irrottaa sähköverkosta.

Ylijännitesuoja

Suosittelemme kaikkien Smartautomatiikalla varustettujen ilmanvaihtokoneiden varustamista ylijännitesuojalla.

Vikavirtasuojakytkin

Swegon suosittelee, että kaikki Smartautomatiikalla varustetut ilmanvaihtokoneet varustetaan vikavirtasuojakytkimellä. Sähköasennuksissa tulee noudattaa voimassa olevia määräyksiä.

Koneen avaaminen huoltoa varten

Varmista aina ennen koneen huolto-oven avaamista, että jännitteensyöttö on katkaistu. Odota muutama minuutti ennen oven

avaamista, jotta puhaltimet ehtivät pysähtyä ja mahdolliset lämmitysvastukset jäähtyä.

Käännä aina koneen huoltokytkin 0-asentoon kun koneen ovi on auki. Sähkökotelon kannen takana ei ole osia, joita käyttäjä voisi itse huoltaa. Tältä osin huollot tulee jättää huoltomiehen tehtäväksi. Konetta ei tule käynnistää uudelleen ennen kuin vian aiheuttaja on selvitetty ja huoltomies on huoltanut koneen.

Erillispoisto (keittiöohitus)

Huomaa, että erillispoisto ohittaa lämmöntalteenoton ja sen käyttö vaikuttaa koneen vuosihyötysuhteeseen. Erillispoistoa tulee käyttää ainoastaan ruuanlaiton aikana ja normaali keittiön yleispoisto tulee liittää laitteen poistokanavaan.

Vesipatterilla varustetut mallit

Kun ilmanvaihtojärjestelmässä on vesikiertoinen patteri (Econo-mallin kone tai kanavapatteri) tulee järjestelmä varustaa sulkupellein, jottei vesipatteri pääse jäätymään mahdollisen sähkökatkon aikana.

Pyykinkuivaus

Korkean kosteuspitoisuuden vuoksi laitteistoon ei saa liittää poistoilmatyyppistä kuivausrumpua tai kuivauskaappia. Sen sijaan on suositeltavaa käyttää kondensoivaa kuivausrumpua ilman kanavaliitäntää.

Kondensointi

Pakkaskauden aikana koneen pintalämpötila laskee noin 12 °C. Konetta ympäröivän ilman kosteudesta riippuen voi koneen pinnalle kondensoitua kosteutta. Mahdollinen kondensointi tulee ottaa huomioon koneen läheisyyteen asetettavissa kalusteissa.

Tämä dokumentti on tarkoitettu kaikille, jotka osallistuvat Swegon CASA ilmanvaihtolaitteen asennustöihin tai käyttöön. Lue tämä käyttöohje, ennen kuin käytät ilmanvaihtokonetta. Säilytä ohje myöhempää käyttöä varten. Mikäli kadotat ohjeen, voit ladata sen nettisivuiltamme.

Konetta ei ole tarkoitettu lasten (alle 8 v.) tai sellaisten henkilöiden käyttöön, joiden aistit, fyysiset ominaisuudet, henkiset ominaisuudet tai tiedon ja kokemuksen puute rajoittavat laitteen turvallista käyttöä. Nämä henkilöt voivat käyttää laitetta turvallisuudestaan vastaavan henkilön valvonnassa tai ohjeiden mukaisesti.

Oikeus muutoksiin pidätetään.

1.2.1 Smart-ohjauspaneeli

Kaikkia koneen toimintoja voidaan ohjata ja asetuksia muuttaa Smart-ohjainpaneelin avulla.

Kun jännite kytketään päälle, ilmanvaihtokone käynnistyy valittuun oletuskäyttötilaan esim. Kotona. Mahdollisen sähkökatkon jälkeen laite käynnistyy samaan käyttötilaan mikä oli käytössä ennen sähkökatkoa, ei kuitenkaan tehostukselle.

1.2.2 Liesikupuohjaus

Kun puhallintilojen asetukset on tehty ohjauspaneelin avulla, seuraavat toiminnot ovat käytettävissä liesikuvun ohjauspaneelista.

1. Koneen puhallinnopeuden valinta.

Ilmanvaihtokoneen nopeudeksi voidaan valita poissa, kotona tai tehostus -tila. Tehostusnopeus on ajastettu 60 minuuttiin, minkä jälkeen nopeus palautuu kotona-tilaan.

2. Puhallinnopeuden ilmaisin.

Merkkivalo ilmaisee ilmanvaihtokoneen käytössä olevan puhallinnopeuden. Valot vasemmalta oikealle merkitsevät puhallintiloja poissa, kotona ja tehostus.

3. Kuvun läpän ohjaus.

Kuvun läpän aukioloajaksi voidaan valita joko 30, 60 tai 120 minuuttia. Jokainen painallus lisää aukioloaikaa pykälällä ja neljäs painallus sulkee läpän.

4. Läpän aukiolon ilmaisin.

Merkkivalojen määrä ilmaisee valitun läpän aukioloajan. Kun yksikään valoista ei pala, läppä on kiinni. 1 valo = 30 minuuttia 2 valoa = 60 minuuttia 3 valoa = 120 minuuttia

5. Kuvun valaisimen ohjaus.

1. Yleistä

Ilmanvaihtojärjestelmän tehtävä on raikkaan sisäilman tuottaminen ja kosteuden poistaminen. Viihtyisyyden varmistamiseksi ja rakenteiden kosteusvaurioiden välttämiseksi asunnossa pitää olla jatkuva ja riittävä ilmanvaihto. Kone tulee pysäyttää vain huoltotöiden ajaksi.

1.1 Käyttöönotto

Valtuutetun henkilön pitää säätää ilmanvaihtokoneen ilmavirrat mittalaitteiden avulla. Käyttöönotto on ohjeistettu Asennus-, käyttöönotto ja huolto-ohjeesta.

Konetta ei saa käyttää ilman suodattimia ja koneessa saa käyttää vain Swegonin suodattimia. Konetta ei saa ottaa käyttöön ennen kuin työvaiheet, joissa syntyy suuria määriä hiontapölyä tai muita epäpuhtauksia, on saatu valmiiksi. Ensimmäinen suodattimien vaihto tulee tehdä kolme kuukautta käyttöönoton jälkeen ja seuraavat kuuden kuukauden välein. Ensimmäinen vaihtoväli on lyhyempi, koska rakennuspöly ja rakennuksen suurempi kosteuskuorma ensimmäisten kuukausien aikana voivat aiheuttaa suodattimien tukkeutumisen tavallista aiemmin.

1.2 Ilmanvaihtojärjestelmän ohjaus

Puhaltimia voidaan ohjata neljään käyttötilaan Smart-ohjauspaneelista tai kolmeen käyttötilaan yhteensopivasta Swegon CASA liesikuvusta:

• Tehostus = Suuri ilmavirta, jota käyte-

tään kun ilmanvaihdon tarve kasvaa esim. ruuanlaiton, saunomisen, suihkun tai pyykinkuivauksen yhteydessä.

• Kotona = normaali ilmavirta. Takaa, että

asunnossa on riittävästi raikasta sisäilmaa ja että rakenteet voivat hyvin.

• Poissa = Alhainen ilmavirta. Vähentää

energiankulutusta silloin kun ilmanvaihdon tarve asunnossa on pieni.

• Matkoilla = Erittäin alhainen ilmavirta ja ma-

talampi tuloilman lämpötila. Käytetään kun asunto on tyhjillään ja ilman kosteuskuormitusta. (Valittavissa vain Smart-paneelista)

1 2 3 4 5

www.swegonhomesolutions.ﬁ

2. Käyttö

2.1 Smart-ohjauspaneeli

Smart-ohjauspaneelissa on värinäyttö ja kolme hipaisupainiketta. Kun paneelia ei käytetä, näyttö menee lepotilaan, jonka viive, kirkkaus ja lepotilan sisältö on käyttäjän valittavissa. Ohjauspaneeli palautuu lepotilasta kun mihin tahansa painikkeeseen kosketaan.

Ohjauspaneelissa on sisäänrakennettu lämpöanturi, jota voi käyttää huonelämpötilan mittaamiseen.

2.1.1 Ohjainpaneelin esittely

1. Kellonajan näyttö.

2. Huonelämpötilan näyttö.

3. Smart-toimintojen symboli. Tässä kohdassa oleva symboli kertoo, mitä sen alla olevasta painikkeesta painettaessa tapahtuu. Esitetyssä tilanteessa aukeaa Smart-toimintojen valikko. Kun taas esimerkiksi takka- tai muun vastaavan toiminnon ollessa käytössä, tällä paikalla näkyy x-symboli ja painallus pysäyttää kyseisen toiminnon.

4. Käytössä olevan tilan näyttö. Symboli kertoo millä nopeudella ilmanvaihtokone toimii. Jos käytössä on joku Smartautomaattitoiminnoista, tässä kohdassa näkyy kyseisen toiminnon symboli.

5. Päävalikon symboli Tässä kohdassa oleva symboli kertoo, mitä sen alla olevasta painikkeesta painettaessa tapahtuu. Esitetyssä tilanteessa aukeaa päävalikko.

6. Ylös-painike. Painikkeen toiminta riippuu ohjauspaneelin tilasta. Perustilassa painike toteuttaa sen yläpuolella olevan symbolin esittämän toiminnan. Valikkonäkymässä painikkeella siirretään kursoria ylös ja säätötilanteessa painikkeella muutetaan säädettävää arvoa isommaksi. Pidettäessä painiketta pitkään painettuna valikkonäkymässä, kursori siirtyy valikon alkuun (paluu).

7. Valintapainike Painikkeen toiminta riippuu ohjauspaneelin tilasta. Perustilassa painike vaihtaa koneen käyttötilaa. Valikkonäkymässä painike aktivoi kursorin osoittaman asetuksen

6 7 8

muokkausta varten ja kuittaa tehdyn asetuksen. Pitämällä painiketta pitkään painettuna valikkotilassa, näyttö palautuu takaisin perustilaan.

8. Alas-painike. Painikkeen toiminta riippuu ohjauspaneelin tilasta. Perustilassa painike toteuttaa sen yläpuolella olevan symbolin esittämän toiminnan. Valikkonäkymässä painikkeella siirretään kursoria alas ja säätötilanteessa painikkeella muutetaan säädettävää arvoa pienemmäksi. Pidettäessä painiketta pitkään painettuna valikkonäkymässä, kursori siirtyy valikon loppuun.

Oikeus muutoksiin pidätetään.

Smart-toiminnot valikossa näkyvät toiminnot

vaihtelevat ilmanvaihtokoneen varustelutason ja käyttöönottovaiheessa tehtyjen valintojen mukaan.

2.2 Valikon rakenne

Käyttötila

Smart-toiminnot

Tehostusaika 60 min

Takkatoiminto Matkoilla Keskuspölynimuritoiminto Kotona/Poissa/Tehostus autom. Kesätoiminto

Ilmankosteusautomatiikka Lämpötilatehostus Ilmanlaatuautomatiikka Sammuta

Päävalikko

Hälytykset

Lämpötila Näyttö Diagnostiikka Viikko-ohjelmat Tietoja laitteesta Asetukset

17°C

Smart-toiminnot

Takkatoiminto

Matkoilla

Liesikuputoiminto

Keskuspölynimuritoiminto

Smart-toiminnot

Kotona/Poissa/Tehostus

-automatiikka

Ilmankosteusautomatiikka

Ilmanlaatuautomatiikka

Asetukset-valikon sisältö on esitetty Asennus,

käyttöönotto ja huolto-ohjeessa.

Lämpötilatehostus

www.swegonhomesolutions.ﬁ

TEHOSTUSAIKA Tehostus-käyttötilan toimintaa voi säädellä valitsemalla halutun tehostusjakson pituuden 30, 60 tai 120 minuuttia. Myös jatkuva tehostus on mahdollinen. Jos tehostusajaksi valitaan jatkuva, ilmanvaihtokone pysyy tehostustilassa kunnes käyttötilaa vaihdetaan ohjauspaneelista.

MATKOILLA Käyttämällä Matkoilla-toimintoa, kun asunto on pitkiä aikoja tyhjillään, voidaan vähentää ilmanvaihtokoneen energian kulutusta ilmanvaihdon tehoa ja tuloilman lämpötilaa rajoittamalla.

Matkoilla-tilan puhallinnopeudet ja lämpötilan pudotus voidaan säätää Asetukset-valikosta.

Matkoilla-toiminnon aikana ulkoinen viilennys ei ole sallittu.

TAKKATOIMINTO Älykäs takkatoiminto helpottaa takan sytyttämistä ja auttaa varmistamaan puhtaan palamisen. Takan veto-ongelma esiintyy yleisimmin syksyllä, kun sisä- ja ulkoilman lämpötilaero on pieni ja savuhormi on kylmä. Takkatoiminto laskee poistoilmapuhaltimen nopeutta ja nostaa tarvittaessa tuloilmapuhaltimen nopeutta. Tämä tuottaa hetkellisen ylipaineen asuntoon takan sytyttämisen ajaksi ja ”pakottaa” savuhormin vetämään. Ensimmäisen vaiheen jälkeen takkatoiminto siirtyy ylläpitotilaan ja kompensoi paloilman tarvetta. Toiminto voidaan keskeyttää ohjauspaneelista.

Takkatoiminnon tehoa voi muuttaa Asetukset-valikosta.

Kovilla pakkasilla runsas takkatoiminnon käyttö saattaa aiheuttaa koneen jäätymisen.

2.3 Paneelin käyttöönotto

Kun Smart-ohjauspaneeli otetaan käytöön ensimmäistä kertaa se käynnistyy käyttöönottotilaan. Ensin näyttöön tulee kielen valinta. Kielivaihtoehtoja voi selata ylös- ja alaspainikkeilla. Haluttu kieli saadaan käyttöön painamalla valintapainiketta.

Kun kieli on valittu, näkyviin tulee alkuase-

tukset-valikko. Jos järjestelmässä on jo aika ja

viikonpäivä asetettuna voi asetukset hyväksyä valintapainikkeella. Jos tiedot puuttuvat tai ovat vääriä, ne kannattaa säätää kohdalleen. Jos järjestelmään on asennettu jo aiemmin näyttö, jonka ID on 1, täytyy toisen näytön ID:ksi asettaa 2.

2.4 Smart-toiminnot

Smart-toiminnot valikossa näkyvät toiminnot vaihtelevat ilmanvaihtokoneen varustelutason ja käyttöönottovaiheessa tehtyjen valintojen mukaan. Tässä esitellään kuitenkin kaikki Smart-toiminnot.

Smart-toiminnot valikosta voi aktivoida haluamansa toiminnon. Taustatoimintojen kohdalla valikossa on valintaruutu, joka osoittaa onko toiminto käytössä.

Kaikki Smart-tehostukset voi keskeyttää väliaikaisesti painamalla kerran tilanvalintapainiketta näytöstä tai kuvulta. Tehostuksen saa halutessa palautettua valitsemalla kotona tila uudelleen.

W3-koneen malleissa W03VR05SL00A ja W03VL05SL00A takka-, liesikupu- ja keskuspölynimuritoiminnot eivät ole käytettävissä.

Alkuasetukset

Aika

Päivä Näytön ID

Hyväksy

Maanantai

10:26

Oikeus muutoksiin pidätetään.

LIESIKUPUTOIMINTO Liesikuputoiminto tasapainottaa ilmanvaihtoa liesituuletinta käytettäessä, auttaa estämään liiallisen alipaineen muodostumista ja parantamaan liesituulettimen kärynsieppauskykyä. Toiminto käynnistyy automaattisesti kun liesikuvun läppä avataan ja on päällä kunnes läppä sulkeutuu.

Liesikuputoiminto tulee ottaa käyttöön ja säätää käyttöönoton yhteydessä.

KESKUSPÖLYNIMURITOIMINTO Keskuspölynimuritoiminto auttaa tasapainottamaan ilmanvaihtoa keskuspölynimuria käytettäessä ja estämään liiallisen alipaineen muodostumista ja parantaa siivoustulosta. Ilmanvaihtokoneen kytkintuloon voi tuoda kytkintiedon keskuspölynimurilta jolloin toiminto menee automaattisesti päälle kun keskuspölynimuri käynnistetään.

Toiminto voidaan käynnistää myös Smartpaneelista, jolloin toiminto on päällä asetetun ajan (max 120 min).

Keskuspölynimuritoiminnon tehoa voi muuttaa Asetukset-valikosta.

KOTONA/POISSA/TEHOSTUS -AUTOMATIIKKA

Toiminto on käytettävissä vain hiilidioksidianturilla varustetuissa malleissa. Automatiikka ohjaa ilmanvaihdon voimakkuutta portaattomasti asunnon hiilidioksiditason mukaan.

Kotona/Poissa/Tehostus -autom.

A+ nyt 950 ppm

Kotona-raja

Poissa-raja Suodatusaika

900 ppm 600 ppm

1 min

Asetusnäkymässä A+ nyt -arvo näyttää nykyisen hiilidioksiditason. Toiminto säädetään määrittelemällä kotona- ja poissa-rajat. Sopivan arvon Kotona-rajaksi voi määritellä katsomalla valikossa näkyvän A+ nyt -arvon kun asunnossa on normaali määrä ihmisiä. Pienentämällä Kotona-rajaa ilmanvaihdon taso nousee. Poissa raja voidaan määritellä vastaavasti katsomalla A+ nyt -arvo, kun asunto on ollut tyhjänä useita tunteja. Suurentamalla Poissa-rajaa kone menee Poissa-tilaan nopeammin.

Jos tuntuu, että ilmanvaihtokone reagoi liian nopeasti hiilidioksiditason muutoksiin, suoda-

tusaikaa voi kasvattaa.

ILMANKOSTEUSAUTOMATIIKKA

Toiminto on käytettävissä vain kosteusanturilla varustetuissa malleissa. Toiminto tehostaa ilmanvaihtoa ihmisen aiheuttaman normaalin kosteuskuormituksen mukaan, esim. suihkun aiheuttama ylimääräinen kosteus asunnossa. Jos asunnon kosteustaso (RH) on pidempään yli 60 %, niin suosittelemme tehostamaan ilmanvaihtoa ja tarkistamaan kosteuden lähteen.

Asetusnäkymässä RH nyt -arvo näyttää nykyisen kosteustason.

Ilmankosteusautomatiikka mittaa poistoilman vuorokauden keskiarvoa ja vertaa sitä nykyiseen arvoon. Kun kosteus nousee tehostusraja-arvon verran, ilmanvaihtoa aletaan tehostaa portaattomasti.

Ottamalla automaattinen saunarajoitus käyttöön, ilmanvaihtoa tehostetaan asetetun arvon verran saunomisen aikana. Toiminto estää mahdollisen häiritsevän puhallinnopeuksien vaihtelun saunomisen aikana.

Ilmankosteusautomatiikka

RH nyt 30 %

Tehostusraja

Täystehostus Saunarajoitus

5 % + RH

30 % + RH

Sauna, kiinteä tehostus

5 %

www.swegonhomesolutions.ﬁ

KESÄTOIMINTO Kesätoiminto ohittaa koneen lämmönvaihtimen, kun tarvitaan viilennystä ja ulkoilma on huoneilmaa kylmempää. Tällöin huoneeseen saadaan viileää ulkoilmaa. Parhaan mahdollisen viilennyksen saavuttamiseksi ilmanvaihto tehostuu automaattisesti.

Kuumina kesäpäivinä lämmönvaihdin ottaa talteen sisäilman viileyden. Kesätoiminnon tehokkuuden voi valita pikavalikosta jolloin kone päättelee viilennystarpeen automaattisesti.

Kesätoiminnon tehokkuutta voi muuttaa valitsemalla haluttu Asetus.

Kesätoiminto tehostaa tarvittaessa myös ilmanvaihtoa. IV-tehostuksen taso on valittavissa. Tehostustoimintoa voidaan rajoittaa viikko-ohjelmalla ”Hiljainen”, jonka aikana automaattitehostukset eivät ole sallittuja.

ILMANLAATUAUTOMATIIKKA Toiminto on käytettävissä vain ilmanlaatuautomatiikalla varustetuissa malleissa. Ilmanlaatuautomatiikka tehostaa ilmanvaihtoa portaattomasti sisäilman laadun mukaisesti.

Asetusnäkymässä AQ nyt -arvo näyttää nykyisen ilmanlaadun tason. Toiminto säädetään määrittelemällä tehostusraja, jolla ilmanvaihdon tehostuksen halutaan alkavan ja suurin tehostus, millä arvolla ilmanvaihtokoneen halutaan saavuttavan tehostuksen maksimin.

Ilmanlaatuautomatiikka

AQ nyt 620 ppm

Tehostusraja

Suurin tehostus Suodatusaika

800 ppm

1400 ppm

1 min

Sopivat arvot voi määritellä valikossa näkyvän

AQ nyt -arvon perusteella.

Jos tuntuu, että ilmanvaihtokone reagoi liian nopeasti ilmanlaadun tason muutoksiin, suo-

datusaikaa voi kasvattaa.

LÄMPÖTILATEHOSTUS

Toiminto on käytettävissä vain ulkoisen lämmitys-/viilennyspatterin kanssa. Toiminto tehostaa ilmanvaihtoa portaattomasti, kun huoneilmaa on tarve lämmittää tai viilentää.

Asetusnäkymässä voidaan säätää lämmitykselle ja jäähdytykselle vahvistusarvot. Toiminto tehostaa ilmanvaihtoa huonelämpötilan ja asetusarvon erotuksen mukaan siten, että yhden asteen poikkeama aiheuttaa vahvistuksen mukaisen tehostuksen. Tehostusta rajoitetaan jos tuloilma on liian kuumaa tai kylmää.

Valikosta voi myös valita onko toiminto käytössä poissa tilassa.

SAMMUTUS Laite voidaan sammuttaa valitsemalla ”Sammuta” Smart-toiminnot -valikosta. Ilmanvaihtoa ei tulisi sammuttaa kuin huoltoa varten. Esimerkiksi taloyhtiökäytössä sammu-

tus-valintaa ei usein ole valittu näkyviin.

Kesätoiminto

Asetus

IV-tehostus Matala

Normaali

Lämpötilatehostus

Lämmitysvahvistus 5%

Jäähdytysvahvistus Käytössä Poissa-tilassa

Oikeus muutoksiin pidätetään.

NÄYTTÖ Tässä valikossa tehtävät asetukset ovat aikaasetuksia lukuunottamatta näyttökohtaisia.

Säädettävät ominaisuudet ovat:

• Kieli.

• Lepotilan kirkkaus. Tätä arvoa säätämäl-

lä voi vaikuttaa siihen, paljonko näytön kirkkaus muuttuu lepotilaan siirryttäessä. Jos arvoksi laitetaan 10, näyttö ei himmene lainkaan.

• Näytä kello. Valitaan jos kellonaika halu-

taan näkyviin perusnäytölle.

• Näytä huonelämpötila. Valitaan jos huon-

elämpötila halutaan näkyviin perusnäytölle.

• Huonelämpötilan hienosäätö. Jos näytön

mittaama lämpötila poikkeaa esimerkiksi toisaalle samaan huoneeseen sijoitetun lämpömittarin näyttämästä, niin näytön lämpötila-anturin voi kalibroida kohdalleen tätä hienosäätöarvoa muuttamalla.

• Näytön ID. Jos järjestelmään asennetaan

kaksi näyttöä, toisen ID:ksi tulee asettaa 1 ja toisen 2. Järjestelmässä ei voi olla kahta näyttöä samalla ID:llä.

• Kello.

• Päivä.

• Lepotilan valinta. Jos lepotilaksi valitaan

”EI käytössä” näyttö vain himmenee ja Smart-toimintojen ja päävalikon symbolit katoavat näkyvistä. Jos valitaan ”Toiminto” lepotilassa näytetään koneen käyttötilaa vastaava symboli.

2.5 Päävalikko

HÄLYTYKSET

Kun kone toimii normaalisti, tämä valikko on tyhjä. Mikäli järjestelmässä on aktiivinen vikatilanne, tilanteen mukainen hälytysteksti näkyy tässä valikossa. (ks. Hälytykset)

Jos taas järjestelmässä on ollut häiriötilanne, joka on poistunut, valikossa näkyy ilmoitus häiriöstä, joka voidaan kuitata. Aktiivista hälytystä ei voi kuitata. (ks. 3.1 Hälytykset)

LÄMPÖTILA

Tuloilman lämpötilan asetus on käytettävissä vain jälkilämmitysvastuksella varustetuissa malleissa.

Käyttäjä asettaa halutun arvon tuloilman minimi lämpötilalle, jonka kone pyrkii saavuttamaan, jos se on mahdollista. Swegon suosittelee tuloilman lämpötilan asetukseksi 15 - 20 °C ja tehdasasetus on 17 °C, mikä riittää vedottomaan ilmanvaihtoon. Tuloilman lämpötilan suositellaan olevan 3-4 °C huonelämpötilaa alhaisempi, jotta tuloilma sekoittuu huoneilmaan hyvin.

Huomioi seuraavat asiat tuloilman lämpötilan säädössä:

• Korkea lämpötila-asetus myös lisää laitteen sähköenergian kulutusta.

• Matala lämpötila-asetus esim. 14 °C voi aikaansaada kondenssin kertymistä järjestelmään.

• Ilmanvaihtokone ei pysty jäähdyttämään tuloilmaa ilman lisävarusteena saatavaa kanavapatteria.

Lisävarusteena saatavan ulkoisen lämmitys-/ viilennyspatterin käyttöönotto ja säätö on ohjeistettu patterin Asennus,- käyttö- ja huolto-ohjeessa.

Näyttö

Kieli

Lepotilan kirkkaus Näytä kello Näytä huonelämpötila

Huonelämpötilan hienosäätö

0,0°C

Näytön ID Kello Päivä Lepotilan valinta Lepotilan viive Palauta näytön tehdasasetukset

10:26

Maanantai

60s

www.swegonhomesolutions.ﬁ

• Smart-toiminnot.

Valikossa näkyvät arvot vaihtelevat sen mukaan mitä Smart-antureita koneessa on käytössä. Mittauslukemat ovat Smart-anturien mittausarvoja ja AH-raja on ilmankosteusautomatiikalle asetettu absoluuttisen kosteuden raja, jolla tehostus alkaa. Ohjaustiedot osoittavat kuinka paljon eri Smart-automaattiohjaukset tehostavat ilmanvaihtoa kotona-tilaan nähden. Smart-

ohjaus -arvo näyttää kaikkien Smart-

toimintojen yhteenlasketun tehostuksen.

Smart-mittaukset: CO2, RH ja VOC. Absoluuttiset mittaustulokset eivät vaikuta automaattitoimintojen säädön hyvyyteen.

• Puhallinnopeudet.

Valikossa näytetään koneen puhaltimien ohjausprosentit ja pyörimisnopeudet.

• Lepotilan viive. Tämä arvo määrittää,

kuinka nopeasti näyttö siirtyy lepotilaan kun mitään painiketta ei paineta.

• Palauta näytön tehdasasetukset.

DIAGNOSTIIKKA

Tässä valikossa on mahdollista tarkastella ilmanvaihtokoneen toimintaan liittyviä tietoja.

Diagnostiikasta löytyvät osa-alueet ovat:

• Huoltomuistutin.

Tässä valikossa määritellään onko huoltomuistutin käytössä vai ei ja määritellään huoltovälin pituus. Valikossa näkyy myös jäljellä oleva aika ennen seuraavaa huoltoa. Jos koneen huolto tehdään ennen huoltovälin täyttymistä, laskuri voidaan nollata.

• Lämpötilat.

Valikossa näkyvät lämpötila-arvot vaihtelevat sen mukaan mitä antureita koneessa on käytössä.

Puhallinnopeudet

Tulopuhaltimen ohjaus

Tulopuhallin Poistopuhaltimen ohjaus Poistopuhallin

60 %

1200 RPM

60 %

1200 RPM

Smart-toiminnot

A+

AQ RH AH AH-raja

A+-ohjaus RH-ohjaus AQ-ohjaus

830 ppm 770 ppm

41 %

11,8 g/m

-3 % 0 % 4 %

Smart-ohjaus 1 %

12,6 g/m

Huoltomuistutin

Huoltoväli Seuraava huolto Nollaa laskuri

6 kk

6,0 kk

Lämpötilat

Ulkoilma

Tuloilma ennen jälkilämmit. Tuloilma Poistoilma 22,3°C Jäteilma Huoneilma Näyttö

-12,2°C 11,8°C

16,9°C

-0,2°C 21,8°C 21,8°C

Vesipatteri 23,0°C

Oikeus muutoksiin pidätetään.

• Lämmitys ja jäähdytys.

Valikossa näytetään jälkilämmittimen/viilentimen ohjausteho ja tuloilman asetus ja lämpötila. Lisäksi valikossa on kesätoimin-

non ja esilämmityksen teho.

• Huurtumisen esto.

Automaattisen Huurtumisen eston tilatieto ja Tuloilmarajoitus.

• Ulkoiset ohjaukset.

Valikossa on indikointitiedot ulkoisten ohjauksien tilasta.

Lämmitys ja jäähdytys

Jälkilämmitysteho

Tuloilma-asetus Tuloilman lämpötila Kesätoiminto

0 %

19,0°C

17°C

Esilämmitystila

0 % 0 %

Huurtumisen esto Huurtumisen esto

Tuloilmarajoitus

Ulkoiset ohjaukset IO 1

IO 2 IO 3 (ext.) IO 4 (ext.) IO 5 (ext.)

VIIKKO-OHJELMAT Koneen toimintaa on mahdollista ohjata maksimissaan neljällä eri viikko-ohjelmalla.

Kunkin ohjelman osalta on mahdollista valita haluttu käyttötila ja lämpötila. Jokaiselle ohjelmalle määritellään aikarajat ja viikonpäivät jolloin se on käytössä.

Valitsemalla hiljainen-tila voidaan Smarttehostukset poistaa käytöstä haluttuna aikana, esim. yön ajaksi.

Viikko-ohjelmat

Käytössä

Ohjelma 1 Ohjelma 2 Ohjelma 3 Ohjelma 4

Poissa

Ohjelma 1

Tila

17°CLämpötila

Aloitusaika Lopetusaika Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai

Poissa

Sunnuntai

07:00 16:00

www.swegonhomesolutions.ﬁ

Lämmityskauden jälleen alettua suljetaan kesäohitusluukku siten, että lukitussokka tulee paikalleen sille takoitettuun reikään. Talviasento on merkitty koneeseen lumihiutaletarralla.

2.6 Econo-mallin lämmityksen säätö

Econo-mallin vesikiertoisen jälkilämmityspatterin säätö tehdään koneen sisällä sijaitsevasta termostaatista. Termostaatin säätöasennot vastaavat seuraavia lämpötiloja:

W5 ilmanvaihtokoneen kanssa voidaan käyttää erillistä kanavaan asennettavaa vesikiertoista lämmityspatteria. Lämmityspatteri otetaan käyttöön ja säädetään Smart-ohjauspaneelin avulla. Käyttöönotto ja säätö on ohjeistettu kanavapatterin Asennus-, käyttö- ja huoltoohjeessa. Lämmityskanavapatteri on lisävaruste: SDHW160.

2.7 Manuaalinen ohituspelti

W3/W4-kone on saatavana myös manuaalisella lämmönvaihtimen kesäohituspellillä. Lämmönvaihtimen ohitus on laitteeseen rakennettu ominaisuus, jolla voidaan ohittaa lämmön talteenotto kuumana kesäaikana.

Ohitus otetaan käyttöön avaamalla poistoilmakammiossa oleva ohituspelti vetämällä lukitussokan renkaasta ja kääntämällä pellin kampi ala-asentoon. Luukun ollessa auki, sähköinen jälkilämmitys on poissa käytöstä.

* 1 2 3 4 (5 (6

= = = = = = =

8 °C 11 °C 14 °C 17 °C 20 °C 23 °C) 26 °C)

TIETOJA LAITTEESTA

Tietoja laitteesta

Laitemalli

3.0.90Laitteen ohjelmaversio

Parametriversio Näytön ohjelmaversio

1.0.1

1.12.241

Sarjanumero

Talvi

Kesä

Tärkeää

Jäätymissuojaustoiminto Kylmällä säällä poistoilman

ollessa kosteaa, lämmönvaihtimeen saattaa kertyä jäätä. Suojaustoiminto pienentää silloin automaattisesti tuloilmapuhaltimen nopeutta. Näissä olosuhteissa puhallinnopeuden vaihteleminen on siis normaalia. Tietyissä olosuhteissa on normaalia, että pieniä määriä jäätä voi muodostua ilmanvaihtokoneen sisälle.

Oikeus muutoksiin pidätetään.

3. Hälytykset ja vianetsintä

3.1 Hälytykset, Liesikupu

Jos liesikuvulla ohjattavaan ilmanvaihtokoneeseen tulee vakava toimintahäiriö, kaikki kuvun etulasissa olevat merkkivalot syttyvät kolmesti minuutin välein. Ota yhteyttä valtuutettuun huoltoliikkeeseen.

3.2 Hälytykset, Ohjauspaneeli

Mahdolliset häiriöt ilmanvaihtokoneen toiminnassa ilmaistaan symboleilla perusnäytön ylärivillä. Kun järjestelmässä on aktiivinen hälytys, näyttö siirtyy lepotilasta normaaliin kirkkauteen eikä lepotila mene uudelleen päälle hälytyksen ollessa aktiivinen. Aktiivisen hälytyksen symboli on . Hälytyksen aiheuttanut tilanne käy ilmi päävalikon kohdasta hälytykset. Kun aktiivinen vikatilanne on poistunut, näyttöön jää ns. info-hälytys, . Info-hälytyksen voi kuitata päävalikon kohdasta hälytykset.

Tila Hälytys Toimenpide

T1...T8 anturivika Ota yhteys huoltoon. Kone toimii rajoitetussa tilassa.

Jälkilämmitinvika Ota yhteys huoltoon! Tarkista jälki- ja etulämmittimen toiminta.

Etulämmitinvika Ota yhteys huoltoon! Tarkista etulämmittimen toiminta.

Vesipatterin jäätymisvaara

Varmista, että vesikiertoisessa lämmitysjärjestelmässä on kierto päällä ja että koneen lämmityspatterille tulee riittävän lämmintä vettä.

Tulopuhallinvika Ota yhteys huoltoon.

Poistopuhallinvika Ota yhteys huoltoon.

Yhteysvirhe Käynnistä laite uudelleen, jos vika ei poistu, ota yhteys huoltoon.

Ulkoinen hätäseis / palohälytys

Hälytys poistuu automaattisesti kun ulkoinen hätäseis tai palohälytys on ohi. Tilanteesta ei jää info-hälytystä.

Huoltomuistutin Suorita koneen huolto ja kuittaa huoltomuistutin.

www.swegonhomesolutions.ﬁ

4. Huolto

4.1 Huoltomuistutin

Huoltomuistutus aktivoituu asetetuin väliajoin ja näyttää -symbolin ohjauspaneelin näytöllä. Tehdasasetuksena huoltomuistutus ei ole käytössä. Se voidaan ottaa käyttöön päävalikon kohdasta Diagnostiikka/Huoltomuistutin. Ilmanvaihtokoneen suositeltava huoltoväli on kuusi kuukautta.

Huoltomuistutus nollataan päävalikon kohdasta Hälytykset, kun huolto on suoritettu. Jos huolto suoritetaan ennen hälytystä voidaan huoltomuistutin kuitata Diagnostiikka/ Huoltomuistutin -valikosta.

4.2 Koneen avaaminen

Katkaise koneen jännitteensyöttö, vetämällä pistotulppa pistorasiasta, ennen huoltotoimenpiteiden aloittamista. Odota muutama minuutti ennen huolto-oven avaamista, jotta puhaltimet ehtivät pysähtyä ja mahdolliset lämmittimet jäähtyä.

W3 ja W4 -koneissa on yksi lukitussalpa oven reunassa ja ovi on saranoitu. Huolto-ovi avataan kääntämällä lukitussalpaa talttapäisellä ruuvimeisselillä. Käännä aina koneen huoltokytkin 0-asentoon kun koneen ovi on auki.

W5-koneen oven yläreunassa on yksi lukitussalpa. Huolto-ovi avataan kääntämällä lukitussalpaa talttapäisellä ruuvimeisselillä. Tue ovea yläreunasta toisella kädellä kun avaat salvan. Kallista ovea yläreunasta itseäsi kohti ja nosta sitten ovi pois paikaltaan. Ovi painaa noin 11 kiloa.

W9-koneessa on kaksi lukitussalpaa ja ovet on saranoitu. Huolto-ovet avataan kääntämällä lukitussalpoja talttapäisellä ruuvimeisselillä.

4.3 Suodattimet

Suodattimet tulee vaihtaa vähintään kuuden kuukauden välein. Suodattimet pitää mahdollisesti puhdistaa tai vaihtaa useammin, jos asunnossa esiintyy paljon pölyä tai mikäli ulkoilmassa on paljon epäpuhtauksia.

Uudessa asunnossa on rakennusaikaista kosteutta ja suodattimet saattavat likaantua tavallista nopeammin. Ensimmäinen suodattien vaihto tulee siksi tehdä noin kolme kuukautta ilmanvaihtokoneen käyttöönoton jälkeen.

Konetta ei saa käyttää ilman suodattimia. Koneessa saa käyttää vain Swegonin suosittelemia suodattimia. Tämä on tärkeää, koska ulkoisesti täysin saman näköisillä ja kokoisilla suodattimilla voi olla hyvin erilaiset painehäviöt ja suodatuskyky. Käytettäessä vääränlaisia suodattimia ilmanvaihtokone ei välttämättä toimi suunnitellulla tavalla. Oikean suodattimen voit tarkastaa osaluettelosta.

4.4 Koneen sisäpinnat

Puhdista tarvittaessa koneen sisäpinnat imuroimalla tai pyyhkimällä kostealla rätillä.

Tarkasta, ettei vastuksien pinnalle ole kertynyt likaa ja puhdista tarvittaessa.

4.5 Kondenssivedenpoisto

Tarkista, ettei koneen pohjan kondenssivedenpoistoviemäri ole tukossa. Tarkasta sen toiminta kaatamalla koneen pohjalle pieni tilkka

3.3 Vianetsintä

Ilmanvaihtojärjestelmä on kokonaisuus, joka koostuu useista järjestelmäkomponenteista, jotka kaikki vaikuttavat järjestelmän toimintaan. Ilmanvaihdon toimintahäiriö voi johtua mistä tahansa ilmanvaihtojärjestelmän osasta tai järjestelmän asennuksesta. Jos takuuaikaisessa (2 vuotta) laitteessa on tarkastusten jälkeen (katso tarkastuslista Asennus-, käyttööntto- ja huolto-ohjeesta) toimintahäiriöitä, voit kirjata ne palautekaavakkeeseen osoitteessa www.casahelp.ﬁ. Samalta sivustolta löytyy myös ohjeita, huoltovideot ja usein kysytyt kysymykset. Suoraan mallikohtaiselle ohjesivulle pääset lukemalla koneen ovessa olevan QR-koodin älypuhelimella.

Jos laitteeseen tai ilmanvaihtojärjestelmään tulee ongelma tai vika takuuajan jälkeen (2 vuotta), otathan yhteyttä valtuutettuun huoltoliikeverkostoomme www.swegonhomesolutions.ﬁ, taloyhtiösi huoltoon tai muuhun ilmanvaihdon korjaukset hallitsevaan huoltoliikkeeseen.

Oikeus muutoksiin pidätetään.

W3/W4 Jälkilämmitysvastuksen ylilämpösuojan palautuspainike (vain sähkömallit)

W3/W4 etulämmitysvastuksen ylilämpösuojan palautuspainike

1. Tuloilmasuodattimet, F7 + lämmönkestävä suodatin

2. Poistoilmasuodatin, G3

3. Lämmönvaihdin

4. Etulämmitysvastus

5. Jälkilämmitysvastus

6. Huoltokytkin

Tärkeää

Päätelaitteita puhdistettaessa ei saa muuttaa tulo- ja poistoilmalaitteiden säätöjä. Venttiilit on säädetty ilmanvaihtojärjestelmän käyttöönoton yhteydessä.

Valtuutettu henkilö asettaa puhallinnopeudet ilmanvaihtojärjestelmän käyttöönoton yhteydessä kansallisten määräysten mukaisesti. Ilmavirtoja ei pidä muutella itse, koska tällöin järjestelmän toiminta saattaa häiriintyä.

vettä. Kondenssiveden poistoviemäri sijaitsee koneen takaosassa lämmönvaihtimen alla.

4.6 Lämmönvaihdin ja puhaltimet

Koneen lämmönvaihtimen kunto ja puhtaus on tarkastettava vähintään kerran vuodessa. W3, W4 ja W9 -koneista lämmönvaihtimen saa ulos vetämällä. W5-koneesta vedetään ensin lämmönvaihtimen tiivistyslevy ulos (kuva W5, kohta 4), minkä jälkeen lämmönvaihtimen saa vedettyä ulos tarkastusta varten.

Lämmönvaihdin puhdistetaan tarvittaessa pehmeällä harjalla, imuroimalla tai juoksevalla vedellä. Mahdolliset puhdistusaineet eivät saa olla alumiinia syövyttäviä. Lämmönvaihtimen

kanavien pitää olla kuivat ennen asentamista takaisin koneeseen.

Puhaltimien kunto ja puhtaus on tarkastettava vähintään kahden vuoden välein. Puhaltimiin mahdollisesti kertynyt lika voi vaikuttaa ilmanvaihtokoneen toimintaan.

Erityisesti kun liesikuvun poistoilma kulkee ilmanvaihtokoneen kautta (W3/W4), voi rasvaa ja pölyä kertyä poistopuhaltimen siipipyörään ja koneen puhallinkammion seiniin.

Ohjeet puhaltimien irrottamiseksi löytyy Asennus, käyttöönotto ja huolto-ohjeesta. Jos puhaltimien siipipyöriin on kertynyt huomattavan paljon likaa, puhdistus on syytä jättää ammattilaisen tehtäväksi.

CASA® W3/W4 Smart

www.swegonhomesolutions.ﬁ

1. Tuloilmasuodatin

2. Poistoilmasuodatin

3. Lämmönvaihdin

4. Tuloilmapuhallin

5. Poistoilmapuhallin

1. Tuloilmasuodattimet

2. Poistoilmasuodatin

3. Lämmönvaihdin

4. Lämmönvaihtimen tiivistyslevy

5. Kondenssiveden poistoviemäri

6. Etulämmitysvastus

7. Jälkilämmitysvastus

8. Tuloilmapuhaltimen kiinnityspelti (etulämmitysvastuksen takana)

9. Poistoilmapuhaltimen kiinnityspelti

CASA® W5 Smart

CASA

W9 Smart

Suodattimien ja varaosien verkkokauppa

Nyt voi tilata alkuperäiset suodattimet ja varaosat Swegon CASA -ilmanvaihtolaitteisiin helposti ja edullisesti verkkokaupastamme:

www.casastore.

www.swegonhomesolutions.

www.swegonhomesolutions.ﬁ

5. Suojaustoiminnot

Lämmönvaihtimen jäätymissuoja

Lämmönvaihdin on varustettu luotettavalla huurteenestotoiminnolla, joka takaa jatkuvan ja tasapainoisen ilmanvaihdon myös ääriolosuhteissa. Jos laitteen lämmönvaihdin uhkaa jäätyä, etuvastus kytkeytyy päälle, puhaltimien nopeudet muuttuvat tarvittaessa ja lämmin poistoilma estää lämmönvaihdinta jäätymästä.

Sähkötoiminen lämmityspatteri Automaattinen ylilämpösuoja kytkee patterin pois päältä vikatilanteessa. Suoja palautuu automaattisesti patterin jäähdyttyä.

Käsipalautteinen ylilämpösuoja palautetaan painamalla laitteen sisällä olevaa painiketta. Painikkeiden siijainti koneissa on merkitty ympyrällä oheisiin kuviin. Kun painettaessa tuntuu naksahdus, ylilämpösuoja on kuitattu.

Jos ylilämpösuoja laukeaa, näyttöön tulee Jälkilämmitinvika-hälytys. Hälytys poistuu, kun vika on kuitattu.

Puhaltimien ylikuumenemissuoja Puhaltimissa on ylikuumenemissuoja, joka pysäyttää ne, jos lämpötila nousee liian korkeaksi. Ne pysäytetään myös, jos koneeseen tulee vakava toimintahäiriö. Suoja palautuu automaattisesti, lämpötilan laskettua tai kun toimintahäiriö on korjattu.

Vesipatterilla varustetut mallit Econo-malleissa on lämpötila-anturi, joka suojelee vesipatteria jäätymiseltä. Kun vesipatterin lämpötila laskee vaarallisen alas näyttöön tulee vesipatterin jäätymisvaara -hälytys, mutta kone toimii normaalisti.

Jos vesipatterin lämpötila alenee yhä, kone pysähtyy, jottei vesipatteri jäädy. Kun vesipatterin lämpötila on noussut riittävästi, kone käynnistyy ja näyttöön jää ns. info-hälytys,

. Info-hälytyksen voi kuitata päävalikon kohdasta hälytykset.

Huom. Kun ilmanvaihtojärjestelmässä on vesikiertoinen patteri (Econo-mallin kone tai kanavapatteri) tulee järjestelmä varustaa sulkupellein, jottei vesipatteri pääse jäätymään mahdollisen sähkökatkon aikana.

Tärkeää

Jäätymissuojaustoiminto Kylmällä säällä poistoilman

Lämpötila-anturit Jos havaitaan anturivika, kone toimii rajoitetussa tilassa koneen vaurioitumisen estämiseksi. Kyseiseen anturiin liittyvät toiminnot ovat poissa käytöstä, jolloin kone toimii niin hyvin kuin mahdollista. Koneen toiminta palautuu normaaliksi kun vika on korjattu.

Kylmä tuloilma Koneessa on suojaus ilmanvaihtokanavan kondensointia vastaan. Jos tuloilman havaitaan olevan hyvin kylmää, kone pysäytetään ja näyttöön ja liesikuvulle tulee hälytys.

Oikeus muutoksiin pidätetään.

6. Osaluettelo ja lisävarusteet W3/W4

Lisävarusteet, asennus

• Suodatinsarja F7 + 2 x G3: W304FS

• Smart-ohjauspaneeli: SC10*

• Modulaarikaapeli 20 m: PMK20*

• Seinäasennusteline: WRWMB*

• Kattoasennusteline (W3): PW080KA Kattoasennusteline (W4): PW100KA

• Höyrysulun tiivistyslevy (W3): PW080YP Höyrysulun tiivistyslevy (W4): PW100YP

• Kondenssivesiletku: CDH3*

• Vesilukko: UVL

1. Lämpötila-anturit

2. Puhallinpaketti (W3, R-malli):

- Tuloilmapuhallin: PEC119L

- Poistoilmapuhallin: PEC119R Puhallinpaketti (W3, L-malli):

- Tuloilmapuhallin: PEC119R

- Poistoilmapuhallin: PEC119L Puhallinpaketti (W4, R-malli):

- Tuloilmapuhallin: PWEC175L

- Poistoilmapuhallin: PEC119R Puhallinpaketti (W4, L-malli):

- Tuloilmapuhallin: PWEC175R

- Poistoilmapuhallin: PEC119L

3. Etulämmitysvastus 1000 W: 60369 Etulämmitysvastus 500 W: 50269 **

4. Jälkilämmitysvastus: 50269

5. Piirikortti EC: 6030107

6. Suodatinsarja: W304FS

7. Lämmönvaihdin: 61033

8. Ovi: DWN304RL

9. Peltimoottori: 60348

- Vapautusmagneetti: 60347

10. Jälkilämmityspatteri (Econo, R-malli): 620220 Jälkilämmityspatteri (Econo, L-malli): 620221

11. Huoltokytkin: 50319

12. Tärinänvaimennin (2 kpl): 60791

*) Sisältyy toimitukseen

*) W4 mallit W04VR05S110A

W04VL05S110A W04VREES110A W04VLEES110A

**) W3 mallit W03VR05SL00A W03VL05SL00A

www.swegonhomesolutions.ﬁ

1. Lämpötila-anturit

2. Ohjauspaneeli: SC10

3. Modulaarikaapeli 20 m: PMK20

4. Puhallinpaketti: FW5

5. Etulämmitysvastus: 603601

6. Jälkilämmitysvastus: 603602

7. Piirikortti EC: 603010

8. Suodatinsarja: W05FS

9. Lämmönvaihdin: 61035

10. Ovi: DW5RL

11. Peltimoottori: 60348

12. Triac-tuplakytkin: 603059

13. Ovikytkin: 60542

14. Kondenssivesiletku: CDH3

15. Seinäasennusteline: W05WMB

7. Osaluettelo ja lisävarusteet W5

Lisävarusteet, asennus

• Suodatinsarja F7, G3 + lämmönkestävä suodatin: W05FS

• Smart-ohjauspaneeli: SC10

• Modulaarikaapeli 20 m: PMK20

• Kattoasennusteline (R/L): W05CMB

• Jalusta: W05FMB

• Höyrysulun tiivistyslevy (R/L): W05PP

• Vesilukko: UVL

Oikeus muutoksiin pidätetään.

8. Osaluettelo ja lisävarusteet W9

1. Lämpötila-anturit

2. Ohjauspaneeli: SC10

3. Modulaarikaapeli 20 m: PMK20

4. Puhallinpaketti: F230W

5. Jälkilämmitysvastus: 60361

6. Piirikortti EC: 603010

7. Ovikytkin: 60542

8. Suodatinsarja: 102W23SS

9. Lämmönvaihdin: 61030

10. Ovi, oikea, sis. lukot: DW230R1 Ovi, vasen, ei lukkoja: DW230L1

11. Triac-kytkin: 603013

12. Etuvastus: 60360

13. Jälkilämmityspatteri (Econo, R-malli): B230R Jälkilämmityspatteri (Econo, L-malli): B230L

14. Jalusta: 10223J

15. Peltimoottori: 60350

16. Kondenssivesiletku: CDH3

Lisävarusteet, asennus

• Suodatinsarja F7 + 2 x G3: 102W23SS

• Smart-ohjauspaneeli: SC10

• Modulaarikaapeli 20 m: PMK20

• Vesilukko: UVL

www.swegonhomesolutions.ﬁ

Hankkimasi ilmanvaihtojärjestelmän varustelu riippuu valitsemistasi lisävarusteista. Saatavilla on seuraavat lisävarusteet:

Lisävarusteet, ohjaustekniikka

• Smart-ohjauspaneeli (SC10). Smart-

ohjauspaneeli Exxact-kehyksellä.

• Smart-ohjauspaneeli (SC11). Smart-

ohjauspaneeli Jussi-kehyksellä.

• Ilmankosteusautomatiikka (SRH). Älykäs

toiminto tehostaa ilmanvaihtoa kosteustason noustessa.

• Kotona/Poissa/Tehostus-automatiikka (SRHCO2). Toiminto ohjaa ilmanvaihdon voimakkuutta portaattomasti asunnon hiilidioksiditason mukaan.

• Ilmanlaatuautomatiikka + Ilmankosteusautomatiikka (SRHVOC). Toiminto tehostaa ilmanvaihdon voimakkuutta portaattomasti asunnon VOC-tason mukaan.

• Tehostusajastin (105TK). Painike joka voi- daan asentaa haluttuun paikkaan ja jonka avulla Tehostus voidaan kytkeä päälle.

• Kosteuskytkin (117KKH). Havaitsee, kun suhteellinen ilmankosteus ylittää asetetun raja-arvon ja kytkee Tehostuksen päälle.

• Takkatoimintokytkin (102TKC). Painike joka voidaan asentaa esim. takan viereen ja jonka avulla takkatoiminto voidaan kytkeä päälle.

• Läsnäoloanturi (102LT). Tunnistaa liikkeen tilassa ja nostaa puhallinnopeuden Tehostus-arvoon.

• Hiilidioksidianturi (117HDL). Automatiikka ohjaa ilmanvaihdon voimakkuutta portaattomasti asunnon hiilidioksiditason mukaan.

• Alipaineen kompensointi (117PK2). Erillisellä kytkimellä (esim. paine-ero) voidaan antaa signaali, joka kompensoi ilmavirtoja, kun asuntoon on syntynyt alipaine erillistä liesituuletinta, huippuimuria tai keskuspölynimuria käytettäessä.

• Valvonta (DDC). Tiettyjä toimintoja voidaan ohjata rakennusautomaatiojärjestelmällä. Tarkempi kuvaus löytyy Teknisestä ohjeesta.

• Modbus. Mahdollistaa ilmanvaihtokoneen liittämisen taloautomaatiojärjestelmään.

• Kotona/Poissa-kytkin. Useimmiten huoneiston ulko-oven viereen asennettava kytkin käynnistää Poissa-toiminnon. Kytkin voi olla mikä tahansa sähkökalustesarjan vakiokytkin.

Kanavapatterit tuloilman viilennykseen

• 160 mm kanavaan; SDCW 160 (LVI nro.

7906555). Sopii käytettäväksi mm. CASA Smart W3 ja R3 ilmanvaihtokoneiden kanssa. 255 mm korkeuden ansiosta se mahtuu katon alaslaskuun mm. kerrostaloissa. Putkiyhde Cu 10 mm.

• 200 mm kanavaan; SDCW 200 (LVI nro.

7906556). Sopii käytettäväksi mm. CASA Smart W4 ja R5 ilmanvaihtokoneiden kanssa. Putkiyhde Cu 22 mm.

• 250 mm kanavaan; SDCW 250F (LVI nro.

7906557). Sopii käytettäväksi mm. CASA Smart R5, W5 ja W9 ilmanvaihtokoneiden kanssa. Runko kauttaaltaan eristetty, seinä-/kattoasennusteline ja karkeasuodatin mukana. Putkiyhde Cu 22 mm.

Kanavapatteri tuloilman lämmitykseen

• 125 mm kanavaan; SDHW 125 (LVI nro.

7906558). Sopii käytettäväksi mm. CASA Smart W3 ja R3 ilmanvaihtokoneiden kanssa. 255 mm korkeuden ansiosta se mahtuu katon alaslaskuun mm. kerrostaloissa. Putkiyhde Cu 10 mm.

• 160 mm kanavaan; SDHW 160 (LVI nro.

7906559). Sopii käytettäväksi mm. CASA Smart W4, W5 ja R5 ilmanvaihtokoneiden kanssa. Putkiyhde Cu 10 mm.

Kanavapatteri maalämpöpumpun yhteyteen

• 200 mm kanavaan; SDHW 250F (LVI nro.

7906597). Sopii käytettäväksi mm. CASA Smart R3, R5, W3, W4, W5 ja W9 ilmanvaihtokoneiden kanssa. Runko kauttaaltaan eristetty, seinä-/kattoasennusteline ja karkeasuodatin mukana. Putkiyhde Cu 22 mm.

Sähköinen kanavalämmitin ulkoilmakanavaan

• 125 mm kanavaan; SDHE125-1T (LVI nro.

7906723).

• 160 mm kanavaan; SDHE160-1T (LVI nro.

7906724).

• 200 mm kanavaan; SDHE200-1T (LVI nro.

7906725).

Oikeus muutoksiin pidätetään.

Takuuehdot

TAKUUNANTAJA

Swegon ILTO Oy Asessorinkatu 10, 20780 Kaarina

TAKUUAIKA Tuotteelle myönnetään kahden (2) vuoden takuu ostopäivästä alkaen.

TAKUUN SISÄLTÖ Takuuseen sisältyvät takuuaikana valmistajalle ilmoitettujen, takuunantajan tai takuunantajan valtuuttaman toteamat rakenne-, valmistus- ja raaka-aineviat sekä tällaisten vikojen itse tuotteelle aiheuttamat viat. Mainitut viat korjataan saattamalla tuote toimintakuntoon.

TAKUUVASTUUN YLEISET RAJOITUKSET Takuunantajan vastuu on rajoitettu näiden takuuehtojen mukaisesti eikä takuu siten kata esine- tai henkilövahinkoja. Näihin takuuehtoihin sisältymättömät suulliset lupaukset eivät sido takuunantajaa.

TAKUUVASTUUN RAJOITUKSET Tämä takuu on annettu edellyttäen, että tuotetta käytetään normaalissa käytössä tai niihin verrattavissa olosuhteissa siihen tarkoitettuun käyttöön noudattaen käyttöohjeita huolellisesti.

Takuuseen eivät sisälly viat, jotka ovat aiheutuneet:

- tuotteen kuljetuksesta

- tuotteen käyttäjän huolimattomuudesta tai tuotteen ylikuormituksesta

- asennusohjeiden, käyttöohjeiden, huollon tai hoidon laiminlyönnistä

- virheellisestä tuotteen asennuksesta tai sijoituksesta käyttöpaikalle

- takuunantajasta riippumattomista olosuhteista kuten ylisuurista jännitevaihteluista, ukkosesta ja tulipalosta tai muista vahinkotapauksista

- muiden kuin takuunantajan valtuuttamien suorittamista korjauksista, huolloista tai rakennemuutoksista

- takuuseen ei sisälly myöskään tuotteen toiminnan kannalta merkityksettömien vikojen kuten pintanaarmujen korjaaminen.

- osat, joiden rikkoutumisvaara käsittelyn tai luonnollisen kulumisen vuoksi on normaalia suurempi, kuten lamput, lasi-, posliini-, paperi- ja muoviosat sekä sulakkeet eivät kuulu takuuseen.

- takuuseen eivät sisälly tuotteen normaalit käyttöohjeessa esitetyt säädöt, käytön opastus, hoito, huolto ja puhdistustoimenpiteet eikä sellaiset tehtävät, jotka aiheutuvat varo- tai asennusmääräysten laiminlyönneistä tai näiden selvittelyistä.

TAKUUAIKAISET VELOITUKSET Valtuutettu huolto ei veloita asiakkaalta takuuna korjatuista tai vaihdetuista osista, korjaustyöstä, tuotteen korjaamisesta johtuvista tarpeellisista kuljetuksista ja matkakustannuksista.

Tällöin kuitenkin edellytetään, että:

- vialliset osat luovutetaan valtuutetulle huoltajalle

- korjaukseen ryhdytään ja työ suoritetaan normaalina työaikana. Kiireellisemmin tai muuna kuin normaali työaikana suoritetuista korjauksista on valtuutettu huoltaja oikeutettu veloittamaan lisäkustannuksia. Mahdolliset terveydellistä vaaraa ja huomattavaa taloudellista vahinkoa aiheuttavat viat korjataan kuitenkin välittömästi ilman lisäveloituksia.

- tuotteen korjaamiseksi tai viallisen osan vaihtamiseksi voidaan käyttää huoltoautoa tai tavanomaisen aikataulun mukaan liikennöivää yleistä kulkuneuvoa (yleiseksi kulkuneuvoksi ei kuitenkaan katsota vesi-, ilma-, eikä lumikulkuneuvoa)

- kiinteästi käyttöpaikalle asennetun tuotteen irrottamis- ja asennuskustannukset eivät ole tavanomaisista poikkeavia.

TOIMENPITEET VIAN ILMETESSÄ Vian ilmetessä takuuaikana on asiakkaan tästä viipymättä ilmoitettava jälleenmyyjälle tai valtuutetulle huollolle (www.swegonhomesolutions.ﬁ) tai kirjattava vika yhteystietoineen palautekaavakkeeseen osoitteessa www. casahelp.ﬁ. Tällöin on ilmoitettava mistä tuotteesta (tuotemalli, tyyppimerkintä takuukortista tai arvokilvestä, sarjanumero) on kyse, vian laatu mahdollisimman tarkasti sekä olosuhteet, joissa vika on syntynyt. Laitteen vian ympäristöön aiheuttamien lisävaurioiden syntyminen on heti pysäytettävä. Takuun edellytyksenä on valmistajan tai valmistajan edustajan pääseminen toteamaan vauriot ennen korjauksia, joita valmistajalta takuuna vaaditaan. Takuukorjauksen edellytys on myös, että asiakas pystyy luotettavasti osoittamaan takuun olevan voimassa (= ostokuitti). Takuuajan päättymisen jälkeen ei vetoaminen takuuaikaiseen ilmoitukseen ole pätevä, ellei sitä ole tehty kirjallisesti.

Swegon ILTO Oy, Asessorinkatu 10, FIN-20780 Kaarina, www.swegonhomesolutions.ﬁ

Bytesﬁlter från webben:

www.swegonhomesolutions.se

CASA® W3/W4 Smart

Kom ihåg att byta ﬁlter två gånger om året!

Med avseende på ventilationsaggregatets funktion är det viktigt att se till att ﬁltren är rena. Använd endast Swegons originalﬁlter.

Mer om ﬁlterbyte i avsnittet ”Service”.

CASA® W5 Smart

CASA

W9 Smart

Rätt till ändringar förbehålles.

Innehållsförteckning

Viktig information .......................................................................................... 28

1. Allmänt ........................................................................................................ 29

1.1 Drifttagning ................................................................................................. 29

1.2 Val av driftläge ............................................................................................. 29

1.2.1 Styrning från kontrollpanel ........................................................................ 29

1.2.2 Styrning från spiskåpa ............................................................................... 29

2. Användning ................................................................................................. 30

2.1.1 Smart kontrollpanel .................................................................................. 30

2.1.2 Beskrivning av kontrollpanelen .................................................................. 30

2.2 Menystruktur ............................................................................................... 31

2.3 Drifttagning av panelen ............................................................................... 32

2.4 Smart-funktioner ......................................................................................... 32

2.5 Huvudmeny ................................................................................................. 35

2.6 Inställning av uppvärmning på Econo-modellen ............................................ 38

2.7 Manuellt förbigångsspjäll ............................................................................. 38

3. Larm och felsökning .................................................................................... 39

3.1 Larm, spiskåpa ............................................................................................. 39

3.2 Larm, kontrollpanel ...................................................................................... 39

3.3 Felsökning ................................................................................................... 40

4. Service .......................................................................................................... 40

4.1 Servicepåminnelse ........................................................................................ 40

4.2 Öppning av aggregatet ................................................................................ 40

4.3 Filter ............................................................................................................ 40

4.4 Aggregatets inre ytor ................................................................................... 40

4.5 Kondensvattenavlopp .................................................................................. 40

4.6 Värmeväxlare och ﬂäktar .............................................................................. 41

5. Skyddsfunktioner ........................................................................................ 43

6. Komponentförteckning och tillbehör W3/W4 .......................................... 44

7. Komponentförteckning och tillbehör W5 ................................................. 45

8. Komponentförteckning och tillbehör W9 ................................................. 46

Garantivillkor ................................................................................................... 48

OBS! Handbokens ursprungsspråk är ﬁnska.

Svenskspråkig installations-, drifttagnings- och

underhållsanvisning hittar du på adressen www.

swegonhomesolutions.se

(Toolbox > Hitta PDF ”W3/W4/W5/W9”)

www.swegonhomesolutions.se

Viktig information

Endast behörig personal

Installation, konﬁguration och drifttagning får endast utföras av behörig personal.

Normer och krav

För att utrustningen ska fungera korrekt måste man följa gällande nationella normer och bestämmelser avseende installation, konﬁguration och drifttagning.

På adressen www.swegonhomesolutions. se ﬁnns dokumentet (Toolbox > Hitta PDF) ”Projekteringsanvisning för ventilation”, där krav avseende eleffekt, ljud, luftﬂöden och kanalsystem presenteras.

Mätning och elarbeten

Om man utför spänningsprov, isolationsresistansmätningar eller andra åtgärder som kan orsaka att känslig elektronisk utrustning skadas, ska aggregatet frånskiljas från elnätet.

Överspänningsskydd

Vi rekommenderar att alla ventilationsaggregat som är utrustade med Smart automatik förses med överspänningsskydd.

Jordfelsbrytare

Swegon rekommenderar att alla ventilationsaggregat utrustade med Smart automatik förses med jordfelsbrytare. Gällande bestämmelser ska följas när elinstallationen genomförs.

Öppning av aggregatet för service

Säkerställ alltid att spänningsmatningen är bruten innan aggregatets inspektionsdörr öppnas. Vänta några minuter innan inspektionsdörren öppnas, så att ﬂäktarna hinner stanna och eventuella luftvärmare hinner svalna.

Vrid alltid aggregatets servicebrytare till

0-läge innan aggregatets dörr öppnas. Innanför elskåpets lucka ﬁnns det inga delar som användaren kan underhålla själv. Service av dessa delar ska överlåtas till servicepersonal. Aggregatet får inte startas på nytt innan orsaken till felet har konstaterats och servicepersonal har gjort service på aggregatet.

Separat frånluft (förbigång för kök)

Tänk på att den separata frånluftskanalen går förbi värmeåtervinningen och att användning av den påverkar aggregatets årsverkningsgrad. Den separata frånluftskanalen ska endast användas medan matlagning pågår och det ordinarie frånluftsdonet i köket ska anslutas till aggregatets frånluftskanal.

Modeller utrustade med vattenluftvärmare

När det ﬁnns en vattenluftvärmare i ventilationssystemet (aggregat av Econo-modell eller kanalmonterad luftvärmare), ska systemet förses med avstängningsspjäll, så att luftvärmaren inte kan frysa under ett eventuellt strömavbrott.

Torkning av tvätt

På grund av det höga fuktinnehållet får en torktumlare av frånluftstyp eller ett torkskåp inte anslutas till systemet. Däremot rekommenderar vi användning av en kondenserande torktumlare utan kanalanslutning.

Kondensering

Under perioder med låg utetemperatur sjunker aggregatets yttemperatur cirka 12 °C. Beroende av fuktinnehållet i luften som omger aggregatet kan fukt kondensera på ytan. Man bör tänka på eventuell kondensering när man väljer inredning som ska monteras i närheten av aggregatet.

Detta dokument är avsett för alla som deltar i installationsarbete för eller användning av ett Swegon CASA ventilationsaggregat. Läs denna bruksanvisning innan du använder ventilationsaggregatet. Spara anvisningen för framtida bruk. Om anvisningen kommer bort, kan du ladda ned en ny från vår webbplats.

Aggregatet är inte avsett att användas av barn (under 8 år) eller av personer vars sinnen, fysiska eller mentala egenskaper eller brist på kunskap och erfarenhet begränsar säker användning av aggregatet. Sådana personer kan använda aggregatet om de står under uppsikt av en person som svarar för deras säkerhet, eller enligt instruktion.

Rätt till ändringar förbehålles.

1.2.1 Styrning från kontrollpanel

Alla aggregatets funktioner kan styras och inställningarna kan ändras med hjälp av en Smart kontrollpanel.

När spänningen kopplas in startar ventilationsaggregatet i standarddriftläget, t.ex. Hemma. Efter ett eventuellt strömavbrott startar aggregatet i samma driftläge som användes före strömavbrottet, dock inte i forceringsläge.

1.2.2 Styrning från spiskåpa

När inställningarna av ﬂäktlägena har gjorts med hjälp av kontrollpanelen, blir funktionerna nedan tillgängliga från spiskåpans kontrollpanel.

1. Val av aggregatets ﬂäkthastighet.

Som hastighet för ventilationsaggregatet kan man välja mellan driftlägena Borta, Hemma och Forcering. Tiden för forceringshastigheten är inställd till 60 minuter, och därefter återgår hastigheten till Hemma-läget.

2. Fläkthastighetsindikering.

Signallampan indikerar ﬂäkthastigheten som används i ventilationsaggregatet. Från vänster till höger indikerar lamporna ﬂäktlägena Borta, Hemma och Forcering.

3. Styrning av spiskåpans spjäll.

Tiden för hur länge spjället i spiskåpan är öppet kan väljas till 30, 60 eller 120 minuter. Varje tryckning ökar tiden ett steg och vid fjärde tryckningen stängs spjället.

4. Indikering av spjällöppning.

Antalet signallampor indikerar vilken tid man valt för spjället. Spjället är stängt om ingen lampa är tänd. 1 lampa = 30 minuter 2 lampor = 60 minuter 3 lampor = 120 minuter

5. Styrning av spiskåpans belysning.

1 2 3 4 5

1. Allmänt

Ventilationssystemets uppgift är att tillföra frisk utomhusluft och avlägsna förorenad och fuktig inomhusluft. För att säkerställa ett angenämt inomhusklimat och undvika fuktskador på byggnadskonstruktioner ska bostaden ha en kontinuerlig och tillräcklig luftväxling. Aggregatet ska endast stoppas medan servicearbeten pågår.

1.1 Drifttagning

En behörig person ska ställa in ventilationsaggregatets luftﬂöden med hjälp av mätutrustning. Instruktioner för drifttagning ﬁnns i installations-, drifttagnings- och underhållsanvisningen.

Aggregatet får inte användas utan ﬁlter och endast Swegons ﬁlter bör användas i aggregatet. Aggregatet skall inte tas i drift förrän alla arbetsmoment med stora mängder slipdamm eller andra föroreningar är klara. Det första ﬁlterbytet bör utföras tre månader efter drifttagningen och de påföljande med sex månaders mellanrum. Det första bytesintervallet är kortare, eftersom byggdamm och byggnadens större fuktbelastning under de första månaderna kan orsaka att ﬁltren sätts igen tidigare än normalt.

1.2 Val av driftläge

Fläktarna regleras utifrån fyra driftlägen från en Smart kontrollpanel eller till tre driftlägen från en kompatibel Swegon CASA spiskåpa:

• Forcering = Ett högt luftﬂöde som an-

vänds när ventilationsbehovet ökar, t.ex. i samband med matlagning, bastubad, dusch eller torkning av tvätt.

• Hemma = Normalt luftﬂöde. Garanterar

att det ﬁnns tillräckligt mycket frisk inomhusluft i bostaden och att byggkonstruktionerna mår bra.

• Borta = Lågt luftﬂöde. Minskar energi-

förbrukningen när ventilationsbehovet i bostaden är litet.

• På resa = Mycket lågt luftﬂöde och lägre

tilluftstemperatur. Används när bostaden är tom och saknar fuktbelastning. (Kan endast väljas från en Smart kontrollpanel.)

www.swegonhomesolutions.se

2. Användning

2.1 Smart kontrollpanel

Kontrollpanelen är utrustad med en färgskärm och tre beröringsknappar. När panelen inte används intar den ett viloläge, vars fördröjning samt skärmens ljusstyrka och innehåll under viloläget kan väljas av användaren. Kontrollpanelen återgår från viloläget när någon av knapparna vidrörs.

Kontrollpanelen har en inbyggd temperaturgivare som kan användas för mätning av rumstemperaturen.

2.1.1 Beskrivning av kontrollpanelen

1. Visning av klockslag.

2. Visning av rumstemperatur.

3. Symbol för Smart-funktionerna. Symbolen anger vad som händer när man trycker på knappen under symbolen. I den visade situationen öppnas menyn för Smart-funktioner. När å andra sidan till exempel brasfunktionen eller någon annan motsvarande funktion är i bruk, visas här symbolen för den aktiverade funktionen. Ytterligare ett knapptryck stoppar den aktiverade funktionen.

4. Visning av det driftläge som används. Symbolen anger med vilken hastighet ventilationsaggregatet arbetar. Om någon av Smart-automatikfunktionerna är i bruk, visas här symbolen för den aktuella funktionen.

5. Symbol för huvudmenyn. Symbolen anger vad som händer när man trycker på knappen under symbolen. I den visade situationen öppnas huvudmenyn.

6. Upp-knapp. Knappens funktion är beroende av kontrollpanelens driftläge. I grundläget utför knappen den funktion som anges av symbolen ovanför knappen. I menyvyn används knappen för att ﬂytta markören uppåt och i inställningsläget ökar man det aktuella värdet med knappen. Om knappen hålls intryckt i menyvyn, ﬂyttas markören till menyns början (återgång).

1 2

6 7 8

7. Valknapp. Knappens funktion är beroende av kontrollpanelens driftläge. I grundläget växlar knappen aggregatets driftläge. I menyvyn används knappen för att aktivera den av markören markerade inställningen för ändring och för att bekräfta en gjord inställning. Om knappen hålls intryckt i menyvyn, återgår skärmen till grundläget.

8. Ned-knapp. Knappens funktion är beroende av kontrollpanelens driftläge. I grundläget utför knappen den funktion som anges av symbolen ovanför knappen. I menyvyn används knappen för att ﬂytta markören nedåt och i inställningsläget minskar man det aktuella värdet med knappen. Om knappen hålls intryckt i menyvyn, ﬂyttas markören till slutet av menyn.

Rätt till ändringar förbehålles.

2.2 Menystruktur

Driftläge

Smart-funktioner

Brasfunktion

På resa

Funktion för spiskåpa

Funktion för

centraldammsugare

Smart-funktioner

Hemma/Borta/Forcering

-automatik

Luftfuktighetsautomatik

Luftkvalitetsautomatik

Temperaturforcering

Funktionerna som visas i menyn ”Smartfunktioner” varierar beroende av ventilation-

saggregatets utrustningsnivå och vilka val som har gjorts under drifttagningsfasen.

Smart funktioner

Forceringstid 60 min

Brasfunktion På resa Centraldammsugar forcering Hemma/Borta/Forcering autom. Sommardrift

Automatisk fuktstyrning Temperatur forcering Luftkvalitetsautomatik Stäng av

Huvudmeny

Larm

Temperatur Display Diagnostik Veckoprogram Information Inställningar

17°C

Innehållet i menyn ”Inställningar” ﬁnns

beskrivet i installations-, drifttagnings- och underhållsanvisningen.

www.swegonhomesolutions.se

FORCERINGSTID Funktionen för driftläget Forcering kan justeras genom att välja forceringsperiodens längd till 30, 60 eller 120 minuter. Även kontinuerlig forcering är möjlig. Om kontinuerlig forcering väljs, stannar ventilationsaggregatet kvar i forceringsläget tills driftläget ändras från kontrollpanelen.

PÅ RESA Genom att använda funktionen ”På resa” när bostaden är tom under långa tider kan man genom begränsning av ventilationens effekt och tilluftstemperaturen minska ventilationsaggregatets energiförbrukning.

”På resa”-lägets ﬂäkthastigheter och temperatursänkning kan ställas in från menyn ”Inställningar”.

Under funktionen ”På resa” är extern kylning inte tillåten.

BRASFUNKTION Den smarta brasfunktionen underlättar tändning av brasan och hjälper till att säkerställa ren förbränning. Problem med för litet drag i en öppen spis inträffar vanligen på hösten, då temperaturskillnaden mellan inne- och uteluften är liten och skorstenen är kall. Brasfunktionen sänker frånluftsﬂäktens hastighet och höjer tilluftsﬂäktens hastighet. Detta ger ett tillfälligt övertryck i bostaden medan brasan tänds och skapar på så sätt ett drag i skorstenen. Efter den första fasen övergår brasfunktionen till underhållsläge och kompenserar behovet av förbränningsluft. Funktionen kan avbrytas från kontrollpanelen.

Brasfunktionens nivå kan ändras från menyn ”Inställningar”.

Användning av brasfunktionen i sträng kyla kan orsaka påfrysning i aggregatet.

2.3 Drifttagning av panelen

När Smart kontrollpanel tas i bruk första gången startar den upp i drifttagningsläget. Det första som visas på skärmen är val av språk. Det går att bläddra bland språkalternativen med upp- och nedknappen. Det önskade språket tas i bruk genom en tryckning på valknappen.

Menyn ”Grundinställningar” visas när man har valt språk. Om tid och veckodag redan är inställda i systemet kan man godkänna inställningarna med valknappen. Om uppgifterna saknas eller är felaktiga, bör man ställa in dem. Om det i systemet redan ﬁnns en panel vars ”Display ID” är 1, måste man ge den andra panelen värdet 2.

2.4 Smart-funktioner

Funktionerna som visas i menyn ”Smartfunktioner” varierar beroende av ventilationsaggregatets utrustningsnivå och vilka val som har gjorts under drifttagningsfasen. Här beskrivs dock samtliga Smart-funktioner.

Från menyn Smart-funktioner kan man aktivera den önskade funktionen. Vid bakgrundsfunktionerna ﬁnns det i menyn en valruta som visar om funktionen är i bruk eller inte.

Alla Smart-forceringar kan avbrytas tillfälligt genom tryckning på en valknapp på skärmen eller på spiskåpan. Om man vill kan man återställa forceringen genom att välja Hemmaläget på nytt.

På modellerna W03VR05SL00A och W03VL05SL00A av W3-aggregatet är brasfunktionen, funktionen för spiskåpa och centraldammsugarfunktionen inte tillgängliga.

Grundinställningar

Tid

Dag Display ID

Godkänn

Måndag

10:26

Rätt till ändringar förbehålles.

FUNKTION FÖR SPISKÅPA Funktionen för spiskåpa balanserar ventilationen när spisﬂäkten används, hjälper till att förhindra att för stort undertryck uppstår och förbättrar spisﬂäktens osuppfångningsförmåga. Funktionen startar automatiskt när spjället i spiskåpan öppnas och pågår tills spjället stängs.

Funktionen för spiskåpa aktiveras och injusteras in i samband med drifttagningen.

FUNKTION FÖR CENTRALDAMMSUGARE Funktionen för centraldammsugare hjälper till att balansera ventilationen vid användning av centraldammsugare, förhindrar att för stort undertryck uppstår och förbättrar städresultatet. En kopplingssignal kan anslutas till ventilationsaggregatets signalingång så att funktionen aktiveras automatiskt när centraldammsugaren startas.

Funktionen kan också startas från en Smart kontrollpanel, och funktionen pågår sedan under den inställda tiden (max 120 minuter).

Centraldammsugarfunktionens nivå kan ändras från menyn ”Inställningar”.

HEMMA/BORTA/FORCERING-AUTOMATIK

Funktionen ﬁnns endast tillgänglig på modeller som är utrustade med koldioxidgivare. Automatiken styr ventilationsﬂödet steglöst utifrån koldioxidnivån i bostaden.

Hemma/Borta/Forcering autom.

A+ nu 950 ppm

Hemma gräns

Borta gräns Filtertid

900 ppm 600 ppm

1 min

I inställningsmenyn visar värdet ”A+ nu” den aktuella koldioxidnivån. Funktionen ställs in genom deﬁniering av gränsvärdena Hemma och Borta. Ett lämpligt Hemma-gränsvärde kan man fastställa genom att läsa av värdet

”A+ nu” i menyn när det normala antalet per-

soner beﬁnner sig i bostaden. Ventilationen ökas vid minskning av Hemma-gränsvärdet.

Borta-gränsvärdet kan man bestämma

på motsvarande sätt genom att läsa av värdet ”A+ nu” när bostaden har varit tom. Aggregatet växlar till Borta-läget tidigare om man ökar Borta-gränsvärdet.

Om det verkar som att ventilationsaggregatet reagerar för snabbt på förändringar av koldioxidnivån, kan man öka ﬁltreringstiden.

LUFTFUKTIGHETSAUTOMATIK Funktionen ﬁnns endast tillgänglig på modeller som är utrustade med fuktgivare. Funktionen forcerar ventilationen baserat på en ökad fuktbelastning orsakad av den boende, t.ex. duschning. Om bostadens fuktnivå (RH) håller sig över 60 % under en längre tid, rekommenderar vi att ventilationen forceras.

I inställningsmenyn visar värdet ”RH nu” den aktuella fuktnivån.

Luftfuktighetsautomatiken mäter dygnsmedelvärdet i frånluften och jämför det med det aktuella värdet. Ventilationen börjar forceras steglöst när det uppmätta värdet når

Forcerings gränsvärdet.

Om man tar den automatiska bastubegräns-

ningen i bruk, forceras ventilationen med det

inställda värdet under bastubad. Funktionen

Automatisk fuktstyrning

RH nu 30 %

Forceringsgräns

Max forcerings gräns Bastu begränsning

5 % + RH

30 % + RH

Bastu forcering

5 %

www.swegonhomesolutions.se

förhindrar eventuella störande variationer i ﬂäkthastighet medan bastubad pågår.

SOMMARDRIFT Sommardriften förbikopplar aggregatets värmeväxlare när det behövs svalka och uteluften är kallare än rumsluften. Då får man in sval uteluft i rummet. Ventilationen forceras automatiskt för att bästa möjliga svalka ska uppnås.

Under heta sommardagar tar värmeväxlaren vara på svalkan i inomhusluften. Effekten vid sommardrift kan väljas från en snabbmeny, och då bestämmer aggregatet behovet av svalka automatiskt.

Effekten vid sommardrift kan ändras genom att ändra den önskade inställningen.

Vid behov forcerar sommardriften också ventilationen. Ventilationsforceringens effekt kan väljas. Forceringsfunktionen kan begränsas med veckoprogrammet ”Tyst”, då automatiska forceringar inte tillåts.

LUFTKVALITETSAUTOMATIK Funktionen ﬁnns endast tillgänglig på modeller som är utrustade med luftkvalitetsgivare. Luftkvalitetsautomatiken forcerar ventilationen steglöst efter inomhusluftens kvalitet.

I inställningsmenyn visar värdet ”AQ nu” den

Sommardrift

Inställning

AC forcering Låg

Normal

Luftkvalitetsautomatik

AQ nu 620 ppm

Forceringsgräns

Max forcerings gräns Filteringstid

800 ppm

1400 ppm

1 min

aktuella luftkvalitetsnivån. Funktionen ställs in genom att man anger en forceringsgräns där man vill att forceringen av ventilationen ska påbörjas och vid vilket värde man vill att ventilationsaggregatet ska uppnå maximal forcering. Lämpliga värden kan fastställas baserat på värdet ”AQ nu” som visas i menyn.

Om det verkar som att ventilationsaggregatet reagerar för snabbt på förändringar av luftkvalitetsnivån, kan man öka ﬁltreringstiden.

TEMPERATURFORCERING

Funktionen är endast tillgänglig i kombination med en externt vattenbatteri för värme/kyla. Funktionen forcerar ventilationen steglöst när rumsluften behöver värmas eller kylas.

Från menyn kan man ställa in forcering av ventilationen för värme respektive kyla. En grads avvikelse i skillnad mellan aktuell rumstemperatur och valt rumsbörvärde ger en forcering av ﬂäkthastigheten motsvarande inställt värde. Forceringen begränsas om tilluften är för varm eller för kall.

Från menyn kan man också välja om funktionen ska vara aktiv i Borta-läget.

AVSTÄNGNING Aggregatet kan stängas av genom att välja ”Stänga av” från menyn ”Smart-funktioner”. Ventilationen bör inte stängas av annat än vid service. Till exempel vid användning i fastighetsbolag är avstängning-alternativet ofta inte valt att visas.

Värme forcering

Värme försärkning 5%

Kyla steg I bruk i borta läge

Rätt till ändringar förbehålles.

DISPLAY Inställningarna som görs från denna meny är tids- och skärmvisnings inställningar.

Inställbara egenskaper är:

• Språk.

• Ljusstyrka i viloläge. Genom att justera

detta värde kan man påverka hur mycket skärmens ljusstyrka ändras vid övergång till viloläge. Om värdet ställs in på 10, dämpas inte ljusstyrkan alls.

• Visa klocka. Väljs om klockslaget ska visas

i grundbilden.

• Visa rumstemperatur. Väljs om rumstem-

peraturen ska visas i grundbilden.

• Finjustering av rumstemperatur. Om

den av panelen uppmätta temperaturen till exempel avviker från värdet från en temperaturgivare som är placerad på en annan plats i samma rum, kan temperaturgivaren kalibreras genom förändring av ﬁnjusteringsvärdet.

• Panelens ID-nummer. Om två paneler

installeras i systemet, ska den ena ges ID-värdet 1 och den andra ID-värdet 2. Två paneler med samma ID-nummer kan inte användas i systemet.

• Klocka.

• Veckodag.

• Val av viloläge. Om alternativet

”Används EJ” väljs för ”Skärmsläckare”, slocknar skärmen, och Smartfunktionernas och huvudmenyns symboler

Display

Språk

Standby ljusstyrka Visa klocka Visa rumstemperatur

Rumstemperatur finjustering

0,0°C

Display ID Tid Dag Skärmläckare Skärmläckar fördröjning Återställ displayens fabrikkinstilling.

10:26

Måndag

60s

2.5 Huvudmeny

LARM

Denna meny är tom när aggregatet fungerar normalt. Om det ﬁnns ett aktivt feltillstånd i systemet, visas en tillhörande larmtext i denna meny (se ”Larm”).

Om det har förekommit en störning i systemet men denna har försvunnit, visar menyn ett meddelande som kan kvitteras. Ett aktivt larm kan inte kvitteras (se 3.1, ”Larm”).

TEMPERATUR

Inställning av temperatur ﬁnns endast tillgänglig för modeller som är försedda med luftvärmare för eftervärme.

Användaren ställer in ett önskat värde för tilluftens minimitemperatur, och aggregatet strävar efter att uppnå detta om det är möjligt. Swegon rekommenderar att tilluftstemperaturen ställs in på 15–20 °C och fabriksinställningen är 17 °C, vilket är tillräckligt för dragfri ventilation. Tilluftens temperatur bör vara 3–4 °C lägre än rumstemperaturen, så att tilluften blandas väl med rumsluften.

Tänk på följande vid inställning av tilluftstemperaturen:

• En hög tilluftstemperatur kan innebära att eftervärmen går på oftare, vilket ökar energianvändningen.

• En låg tilluftstemperatur <14°C kan ge kondensutfällning på kanalsystemet.

• För att kunna kyla tilluften krävs tillbehör (kanalbatteri).

Drifttagning och inställning av den externa luftvärmaren/luftkylaren, tillgänglig som tillvalsutrustning, ﬁnns beskriven i installations-, drift- och underhållsanvisningen för luftvärmaren/luftkylaren.

www.swegonhomesolutions.se

Temperaturvärdena som visas i menyn varierar efter vilka givare som används i aggregatet.

• Smart-funktioner.

Värdena som visas i menyn varierar efter vilka Smart-givare som används i aggregatet. Mätvärdena kommer från Smart-givarna och AH-gränsvärdet är en för luftfuktighetsautomatiken inställd gräns för absolut fuktighet, då forceringen påbörjas. Styrinformationen visar hur mycket olika Smart-automatiksignaler forcerar ventilationen med avseende på Hemmaläget. Värdet ”Smart-styrning” visar den sammanlagda forceringen för samtliga Smart-funktioner.

Smart-mätningar: CO2, RH och VOC. Absolutvärden i mätresultatet påverkar inte hur bra regleringen fungerar.

• Fläkthastigheter.

Smart funktioner

A+

AQ RH AH AH gränsvärde

A+ styrning RH styrning AQ styrning

830 ppm 770 ppm

41 %

11,8 g/m

-3 % 0 % 4 %

Smart styrning 1 %

12,6 g/m

Fläkthastigheter

Tilluftsfläkt styrning

Tilluftsfläkt Frånluftsfläkt styrning Frånluftsfläkt

60 %

1200 RPM

60 %

1200 RPM

• försvinner. Om ”Funktion” väljs visas en symbol som motsvarar aggregatets driftläge.

• Vilolägets fördröjning. Värdet för

”Skärmsläckarfördröjning” deﬁnierar hur snabbt skärmen går till viloläge om man inte trycker på någon knapp.

• Återställ panelens fabriksinställningar.

DIAGNOSTIK

Från denna meny kan man kontrollera data med anknytning till ventilationsaggregatets funktion.

De olika delarna i diagnostiken är:

• Servicepåminnelse.

Från denna meny deﬁnieras om servicepåminnelsen ska vara i bruk eller inte, och bestämmer serviceintervallets längd. I menyn visas också den återstående tiden före nästa servicetillfälle. Räknaren kan nollställas om man utför service på aggregatet innan serviceintervallets tid har uppnåtts.

• Temperaturer.

Service påminnelse

Service intervall Nästa service Återställ räknare

6 mån

6,0 mån

Temperatur

Uteluft

Tilluft innan eftervärme Tilluft Frånluft 22,3°C Avluft Rumsluft Display

-12,2°C 11,8°C

16,9°C

-0,2°C 21,8°C 21,8°C

Vattenbatteri 23,0°C

Rätt till ändringar förbehålles.

I menyn visas procentvärdena för styrning av aggregatets ﬂäktar och ﬂäktarnas varvtal.

• Värme och kyla.

I menyn visas aktuellt effektbehov för värme/kyla, önskat värde samt aktuellt värde för tilluftstemperaturen. Dessutom innehåller menyn status för sommardrift och förvärmare.

• Påfrysningsskydd.

Driftstatus för automatisk avfrostning och tilluftsbegränsning.

• Externa styrfunktioner.

Menyn innehåller indikeringar för status hos externa styrfunktioner.

Uppvärming och kylning

Eftervärme effekt

Tilluft inställning Tilluftstemperatur Sommardrift

0 %

19,0°C

17°C

Förvärmare status

0 % 0 %

Avfrostnings inställningar Avfrostnings inställningar

Tilluftbegränsning

Extern styrning IO 1

IO 2 IO 3 (ext.) IO 4 (ext.) IO 5 (ext.)

VECKOPROGRAM Aggregatets funktion kan styras med högst fyra olika veckoprogram.

För varje program kan man välja önskat driftläge och temperatur. För varje program deﬁnierar man tidsgränser och veckodagar då programmet ska användas.

Genom att välja tyst-läget under status kan man avaktivera Smart-forceringarna under en önskad tid, t.ex. under natten.

Program 1

Status

17°CTemperatur

Starttid Stopp tid Måndag Tisdag Onsdag Torsdag Fredag Lördag

Borta

Söndag

07:00 16:00

Veckoprogram

I bruk

Program 1 Program 2 Program 3 Program 4

Borta

www.swegonhomesolutions.se

och vrida spjällets hävarm till dess nedre läge. När spjället är öppet är den elektriska luftvärmaren för eftervärme avaktiverad.

När nästa uppvärmningssäsong börjar stänger man förbigångsspjället, så att låspinnen kommer i läge i det avsedda hålet. Vinterläget är markerat i aggregatet med en snöﬂingedekal.

2.6 Inställning av uppvärmning på Econo-modellen

Inställningen av Econo-modellens vattenvärmda luftvärmare för eftervärme görs med en termostat som är placerad inuti aggregatet. Termostatens inställningslägen motsvarar följande temperaturer:

Tillsammans med W5-ventilationsaggregatet kan man använda en separat vattenvärmd luftvärmare som installeras i en kanal. Luftvärmaren tas i drift och ställs in med hjälp av en Smart kontrollpanel. Drifttagning och inställning ﬁnns beskrivna i installations-, driftoch underhållsanvisningen för luftvärmaren. Den kanalmonterade luftvärmaren är tillvalsutrustning: SDHW160.

2.7 Manuellt förbigångsspjäll

W3/W4-aggregatet kan också fås med manuellt sommarförbigångsspjäll för värmeväxlaren. Förbigången förbi värmeväxlaren är en inbyggd funktion i aggregatet, som används för att förhindra värmeåtervinning när det är varmt under sommaren.

Förbigången tas i bruk genom att förbigångsspjället i frånluftskammaren öppnas. Detta gör man genom att dra i låspinnens ring

* 1 2 3 4 (5 (6

= = = = = = =

8 °C 11 °C 14 °C 17 °C 20 °C 23 °C) 26 °C)

Information

Modell

3.0.90Aggregat version

Parametrar version Display version

1.0.1

1.12.241

Serienummer

Vinter

Sommar

Viktigt

Frysskyddsfuktion Det kan samlas is i värmeväxlaren

om frånluften är fuktig i samband med kallt väder. En skyddsfunktion minskar då automatiskt tilluftsﬂäktens hastighet. Under sådana förhållanden är det alltså normalt att ﬂäkthastigheten varierar. Under vissa förhållanden är det normalt att det kan bildas små mängder is inuti ventilationsaggregatet.

INFORMATION OM AGGREGATET

Rätt till ändringar förbehålles.

3. Larm och felsökning

3.1 Larm, spiskåpa

Om det uppstår en funktionsstörning på ett ventilationsaggregat som styrs från en spiskåpa, tänds alla signallamporna på spiskåpans frontglas tre gånger med en minuts mellanrum. Ta kontakt med ett auktoriserat serviceföretag.

3.2 Larm, kontrollpanel

Eventuella störningar i ventilationsaggregatets funktion indikeras med symboler på grundskärmens övre rad. Om det ﬁnns ett aktivt larm i systemet, lämnar skärmen sitt viloläge och intar full ljusstyrka, och återgår inte till viloläget så länge larmet är aktivt. Symbolen för ett aktivt larm är . Tillståndet som har orsakat larmet går att utläsa under rubriken ”Larm” i huvudmenyn. Ett s.k. infolarm kvarstår på skärmen när det aktiva feltillståndet upphör. Info-larmet kan kvitteras under rubriken ”Larm” i huvudmenyn.

Status Larm Åtgärd

T1...T8 givarfel Kontakta ett serviceföretag. Aggregatet går i begränsat

driftläge.

Eftervärmarfel Kontakta ett serviceföretag! Kontrollera funktionen hos luftvär-

maren för eftervärmning.

Förvärmarfel Kontakta ett serviceföretag! Kontrollera funktionen hos luftvär-

maren för förvärmning.

Frysrisk vattenluftvärmare

Säkerställ att det vattenburna uppvärmningssystemets cirkulationspump är igång och att vattnet till aggregatets värmebatteri är tillräckligt varmt.

Fel tilluftsﬂäkt Kontakta ett serviceföretag.

Fel frånluftsﬂäkt Kontakta ett serviceföretag.

Kontaktfel Starta om aggregatet. Kontakta serviceföretaget om felet

kvarstår.

Externt nödstopp/ brandlarm

Larmet försvinner automatiskt när det externa nödstoppet eller brandlarmet upphör. Inget info-larm kvarstår efteråt.

Servicepåminnelse Genomför service på aggregatet och kvittera

servicepåminnelsen.

www.swegonhomesolutions.se

3.3 Felsökning

Ett ventilationssystem är en helhet som består av ﬂera systemkomponenter som samtliga påverkar systemets funktion. En funktionsstörning i ventilationen kan orsakas av vilken del i ventilationssystemet som helst eller av systemets installation. Om det under ett aggregats garantiperiod (2 år) efter en kontroll (se kontrollistan som ﬁnns bifogad i installations-, drifttagnings- och underhållsanvisningen) föreligger funktionsstörningar i aggregatet, kan du registrera dem i serviceförfrågan på adressen www.casahelp.se. På samma webbplats ﬁnns också anvisningar, servicevideor och ofta förekommande frågor. Du kommer direkt till en webbsida med modellspeciﬁka instruktioner genom att läsa av QR-koden på aggregatets dörr med en smarttelefon.

Om det uppstår ett problem med eller fel på ventilationssystemet efter garantitiden (2 år), ta kontakt med vårt nätverk av auktoriserade serviceföretag på www.swegonhomesolutions.se, med ditt fastighetsbolags serviceavdelning eller annat serviceföretag som behärskar ventilationsreparationer.

4. Service

4.1 Servicepåminnelse

Servicepåminnelsen aktiveras med förinställda tidsintervaller och -symbolen visas på kontrollpanelens skärm. Som fabriksinställning är servicepåminnelsen inte i drift. Den kan tas i drift under huvudmenyns punkt ”Diagnostik”/”Servi cepåminnelse”. Rekommenderat serviceintervall för ventilationsaggregatet är sex månader.

När servicen är utförd, nollställer man servicepåminnelsen från punkten ”Larm” i huvudmenyn. Om man utför service innan larmet avges, kan man kvittera servicepåminnelsen från menyn ”Diagnostik”/”Servicepåminnelse”.

4.2 Öppning av aggregatet

Bryt matningsspänningen till aggregatet genom att dra ut stickproppen ur vägguttaget innan serviceåtgärder påbörjas. Vänta några minuter innan aggregatets inspektionsdörr öppnas, så att ﬂäktarna hinner stanna och eventuella luftvärmare hinner svalna.

I W3-och W4-aggregaten ﬁnns en låsregel i kanten på dörren och dörren är upphängd i gångjärn. Inspektionsdörren öppnas genom vridning av låsregeln med en spårskruvmejsel. Vrid alltid aggregatets servicebrytare till 0-läge innan aggregatets dörr öppnas.

Det ﬁnns en låsregel i överkanten på W5aggregatets dörr. Inspektionsdörren öppnas genom vridning av låsregeln med en spårskruvmejsel. Stöd dörren i överkant med andra handen när du öppnar dörren. Luta dörrens överkant mot dig och lyft sedan bort dörren från sin plats. Dörren vägen cirka 11 kg.

På W9-aggregatet ﬁnns två låsreglar och dörrarna är upphängda i gångjärn. Inspektionsdörrarna öppnas genom vridning av låsreglarna med en spårskruvmejsel.

4.3 Filter

Filtren bör bytas minst var sjätte månad. Filtren kan behöva rengöras eller bytas oftare i bostäder där mycket damm förekommer eller om det ﬁnns mycket föroreningar i uteluften.

I en ny bostad ﬁnns det fukt kvar från byggtiden och ﬁltren smutsas ned snabbare än vanligt. Det första ﬁlterbytet bör därför göras cirka tre månader efter att ventilationsaggregatet tagits i drift.

Aggregatet får inte användas utan ﬁlter. Endast ﬁlter som har rekommenderats av Swegon får användas i aggregatet. Detta är viktigt, eftersom ﬁlter med exakt lika utseende och storlek kan ha mycket olika tryckförluster och ﬁltreringsförmåga. Om felaktiga ﬁlter används är det inte säkert att ventilationsaggregatet fungerar som avsett. Kontrollera i komponentförteckningen att korrekt ﬁlter är valt.

4.4 Aggregatets inre ytor

Rengör aggregatets inre ytor vid behov med dammsugare eller en fuktig duk.

Kontrollera att det inte har samlats smuts på luftvärmarnas/-kylarnas ytor, rengör vid behov.

4.5 Kondensvattenavlopp

Kontrollera att kondensvattenavloppet i aggregatets botten inte är igensatt.

Rätt till ändringar förbehålles.

Återställningsknapp för övertemperaturskyddet på luftvärmaren för eftervärme i W3/W4 (endast modeller med

elektrisk luftvärmare)

Återställningsknapp för övertemperaturskyddet på luftvärmaren för förvärme i W3/W4.

1. Tilluftsﬁlter, F7 + värmebeständigt ﬁlter

2. Frånluftsﬁlter, G3

3. Värmeväxlare

4. Luftvärmare förvärme

5. Luftvärmare eftervärme

6. Servicebrytare

Viktigt

Vid rengöring av till- och frånluftsdonen får man inte ändra inställningarna. Luftdonen har ställts in i samband med ventilationssystemets drifttagning.

En behörig person ställer in ﬂäkthastigheterna enligt nationella bestämmelser i samband med drifttagningen av ventilationssystemet. Man bör inte ändra luftﬂödena på egen hand, eftersom systemets funktion då kan störas.

Kontrollera dess funktion genom att hälla en skvätt vatten på aggregatets botten. Kondensvattenavloppet är placerat i aggregatets bakre del under värmeväxlaren.

4.6 Värmeväxlare och ﬂäktar

Renheten och skicket hos aggregatets värmeväxlare ska kontrolleras minst en gång om året. På W3-, W4- och W9-aggregaten tar man ut värmeväxlaren genom att dra ut den. På W5aggregatet drar man först ut värmeväxlarens tätningsplåt (bild W5, punkt 4), och därefter kan man dra ut värmeväxlaren för inspektion.

Rengör vid behov värmeväxlaren med en mjuk borste, med dammsugare eller med rinnande vatten. Eventuella rengöringsmedel får inte verka frätande på aluminium. Värmeväxlarens

kanaler ska vara torra innan värmeväxlaren återmonteras i aggregatet.

Fläktarnas renhet och skick ska kontrolleras minst vartannat år. Om smuts ansamlas i ﬂäktarna kan det påverka ventilationsaggregatets funktion.

I synnerhet om frånluften från spiskåpan går direkt genom ventilationsaggregatet (W3/W4), kan fett och damm samlas på frånluftsﬂäktens ﬂäkthjul och på väggarna i aggregatets ﬂäktkammare.

Instruktioner för demontering av ﬂäktarna ﬁnns i Installations-, drifttagnings- och underhållsanvisningen. Om anmärkningsvärt mycket smuts har fastnat på ﬂäktarnas ﬂäkthjul bör man överlåta rengöringen till en fackman.

CASA® W3/W4 Smart

www.swegonhomesolutions.se

1. Tilluftsﬁlter

2. Frånluftsﬁlter

3. Värmeväxlare

4. Tilluftsﬂäkt

5. Frånluftsﬂäkt

1. Tilluftsﬁlter

2. Frånluftsﬁlter

3. Värmeväxlare

4. Värmeväxlarens tätningsplåt

5. Kondensvattenavlopp

6. Luftvärmare förvärme

7. Luftvärmare eftervärme

8. Tilluftsläktens fästplåt (bakom luftvärmaren för förvärme)

9. Frånluftsﬂäktens fästplåt

CASA® W5 Smart

CASA

W9 Smart

Rätt till ändringar förbehålles.

5. Skyddsfunktioner

Värmeväxlarens frysskydd

Värmeväxlaren är utrustad med en tillförlitlig avfrostningsfunktion som garanterar en kontinuerlig och balanserad ventilation i bostaden även under extrema förhållanden. Om det ﬁnns risk för att värmeväxlaren i aggregatet ska frysa, kopplas förvärmen till, ﬂäkthastigheterna ändras vid behov och den varma frånluften förhindrar påfrysning i värmeväxlaren.

Elektrisk luftvärmare Ett automatiskt övertemperaturskydd kopplar från luftvärmaren i en felsituation. Skyddet återställs automatiskt när luftvärmaren svalnar.

Övertemperaturskyddet med manuell återställning återställs genom intryckning av en tryckknapp placerad inuti aggregatet. Tryckknapparnas placering i aggregaten är markerad med en cirkel på bilderna till vänster. Om man känner att det knäpper till när man trycker på knapparna, har övertemperaturskyddet återställts.

Larmet ”Eftervärmare fel” visas på skärmen om övertemperaturskyddet löser ut. Larmet försvinner när felet kvitteras.

Fläktarnas övertemperaturskydd Fläktarna har övertemperaturskydd som stoppar dem om temperaturen stiger för högt. Fläktarna stoppas också om en allvarlig funktionsstörning inträffar i aggregatet. Skyddet återställs automatiskt när temperaturen sjunker eller funktionsstörningen åtgärdas.

På Econo-modellerna ﬁnns en temperaturgivare som skyddar den vattenvärmda luftvärmaren mot påfrysning. Larmet ”Vattenbatteri frysrisk” visas på skärmen om temperaturen i den vattenvärmda luftvärmaren sjunker för lågt, men aggregatet fortsätter att arbeta normalt.

Om luftvärmarens temperatur sjunker ytterligare, stoppas aggregatet så att luftvärmaren inte fryser. När luftvärmarens temperatur har stigit tillräckligt startar aggregatet och panelen visar ett kvarstående s.k. info-larm,

. Info-larmet kan kvitteras från punkten ”Larm” i huvudmenyn.

Viktigt

Frysskyddsfuktion Det kan samlas is i värmeväxlaren

Obs! När det ﬁnns en vattenvärmd luftvärmare i ventilationssystemet (aggregat av Economodell eller kanalmonterad luftvärmare), ska systemet förses med avstängningsspjäll, så att luftvärmaren inte kan frysa under ett eventuellt strömavbrott.

Temperaturgivare Om ett givarfel upptäcks går aggregatet i begränsat driftläge för att förhindra att aggregatet skadas. Funktionerna med anknytning till den aktuella givaren avaktiveras och aggregatet fungerar så bra som möjligt. Aggregatets funktion återgår till det normala när felet har åtgärdats.

Kall tilluft I aggregatet ﬁnns ett skydd mot kondensering på ventilationskanalen. Om det upptäcks att tilluften är för kall, stoppas aggregatet och ett larm visas på spiskåpan.

www.swegonhomesolutions.se

6. Komponentförteckning och tillbehör W3/W4

Tillbehör, montering

• Filtersats F7 + 2 st. G3: W304FS

• Smart kontrollpanel: SC10*

• Modularkabel 20 m: PMK20*

• Väggfäste: WRWMB*

• Takmonteringsram (W3): PW080KA Takmonteringsram (W4): PW100KA

• Monteringsram med diffusionsspärr (W3): PW080YP Monteringsram med diffusionsspärr (W4): PW100YP

• Kondensvattenslang: CDH3*

• Vattenlås: UVL

1. Temperaturgivare

2. Fläktpaket (W3, R-modellen):

- Tilluftsﬂäkt: PEC119L

- Frånluftsﬂäkt: PEC119R Fläktpaket (W3, L-modellen):

- Tilluftsﬂäkt: PEC119R

- Frånluftsﬂäkt: PEC119L Fläktpaket (W4, R-modellen):

- Tilluftsﬂäkt: PWEC175L

- Frånluftsﬂäkt: PEC119R Fläktpaket (W4, L-modellen):

- Tilluftsﬂäkt: PWEC175R

- Frånluftsﬂäkt: PEC119L

3. Luftvärmare förvärme 1 000 W: 60369 Luftvärmare förvärme 500 W: 50269 **

4. Luftvärmare eftervärme: 50269

5. Kretskort EC: 6030107

6. Filtersats: W304FS

7. Värmeväxlare: 61033

8. Dörr: DWN304RL

9. Spjällmotor: 60348

- Frigöringsmagnet: 60347

10. Luftvärmare eftervärme (Econo, R-modellen): 620220 Luftvärmare eftervärme (Econo, L-modellen): 620221

11. Servicebrytare: 50319

12. Vibrationsdämpare (2 st.): 60791

*) Ingår i leveransen

*) W4-modeller W04VR05S110A

W04VL05S110A W04VREES110A W04VLEES110A

**) W3-modeller W03VR05SL00A

W03VL05SL00A

Rätt till ändringar förbehålles.

1. Temperaturgivare

2. Kontrollpanel: SC10

3. Modularkabel 20 m: PMK20

4. Fläktpaket: FW5

5. Luftvärmare förvärme: 603601

6. Luftvärmare eftervärme: 603602

7. Kretskort EC: 603010

8. Filtersats: W05FS

9. Värmeväxlare: 61035

10. Dörr: DW5RL

11. Spjällmotor: 60348

12. Triac-dubbelbrytare: 603059

13. Dörrkontakt: 60542

14. Kondensvattenslang: CDH3

15. Väggfäste: W05WMB

7. Komponentförteckning och tillbehör W5

Tillbehör, montering

• Filtersats, F7, G3 + värmebeständigt ﬁlter: W05FS

• Smart kontrollpanel: SC10

• Modularkabel 20 m: PMK20

• Takmonteringsram (R/L): W05CMB

• Sockel: W05FMB

• Monteringsram med diffusionsspärr (R/L): W05PP

• Vattenlås: UVL

www.swegonhomesolutions.se

8. Komponentförteckning och tillbehör W9

1. Temperaturgivare

2. Kontrollpanel: SC10

3. Modularkabel 20 m: PMK20

4. Fläktpaket: F230W

5. Luftvärmare eftervärme: 60361

6. Kretskort EC: 603010

7. Dörrkontakt: 60542

8. Filtersats: 102W23SS

9. Värmeväxlare: 61030

10. Dörr, höger, inv. lås: DW230R1 Dörr, vänster, inget lås: DW230L1

11. Triac-regulator: 603013

12. Luftvärmare förvärme: 60360

13. Luftvärmare eftervärme (Econo, R-modellen): B230R Luftvärmare eftervärme (Econo, L-modellen): B230L

14. Sockel: 10223J

15. Spjällmotor: 60350

16. Kondensvattenslang: CDH3

Tillbehör, montering

• Filtersats F7 + 2 st. G3: 102W23SS

• Smart kontrollpanel: SC10

• Modularkabel 20 m: PMK20

• Vattenlås: UVL

Rätt till ändringar förbehålles.

Utförandet av ventilationssystemet är beroende av valda tillbehör. Följande tillbehör ﬁnns tillgängliga:

Tillbehör, styrteknik

• Smart kontrollpanel (SC10). Smart kont-

rollpanel med Exxact-ram.

• Smart kontrollpanel (SC11). Smart kont-

rollpanel med Jussi-ram.

• Luftfuktighetsautomatik (SRH). En

intelligent funktion forcerar ventilationen när fuktnivån ökar.

• Hemma/Borta/Forcering-automatik

(SRHCO2). Funktionen styr ventilationens styrka steglöst efter koldioxidnivån i bostaden.

• Luftkvalitetsautomatik + luftfukti-

ghetsautomatik (SRHVOC). Funktionen forcerar ventilationen steglöst efter VOCnivån i bostaden.

• Forceringstimer (105TK). En tryckknapp

som kan installeras på önskad plats och med vilken Forcering kan aktiveras.

• Fuktgivare (117KKH). Givaren detekterar

när den relativa luftfuktigheten överstiger det inställda gränsvärdet och aktiverar Forcering.

• Brasfunktionsomkopplare (102TKC). En

tryckknapp som kan installeras t.ex. bredvid öppna spisen och med vilken brasfunktionen kan aktiveras.

• Närvarogivare (102LT). Givaren detekte-

rar rörelser i bostaden och höjer ﬂäkthastigheten till Forcering-värdet.

• Koldioxidgivare (117HDL). Automatiken

styr ventilationens luftﬂöde steglöst efter koldioxidnivån i bostaden.

• Undertryckskompensering (117PK2).

Med en separat givare (som t.ex. känner av tryckdifferensen) ges en signal som kompenserar luftﬂödena när undertryck har uppkommit i bostaden vid användning av spisﬂäkt, takﬂäkt eller centraldammsugare.

• Övervakning (DDC). Vissa funktioner kan

styras från ett fastighetsautomationssystem. En närmare beskrivning ﬁnns i den tekniska anvisningen.

• Modbus. Möjliggör anslutning

av ventilationsaggregatet till ett fastighetsautomationssystem.

• Omkopplare Hemma/Borta. En omkopp-

lare som vanligtvis installeras intill ytterdörren och startar Borta-läget. Omkopplaren kan vara en standardomkopplare av valfri typ.

Luftkylare för kylning av tilluft

• För 160 mm kanal; SDCW 160 (LVI-nr

7906555). Lämpliga att använda med bl.a. CASA Smart W3 och R3 ventilationsaggregat. Tack vare höjden 255 mm ryms den i ett nedsänkt tak, bl.a. i ﬂervåningshus. Röranslutning Cu 10 mm.

• För 200 mm kanal; SDCW 200 (LVI-nr

7906556). Lämpliga att använda med bl.a. CASA Smart W4 och R5 ventilationsaggregat. Röranslutning Cu 22 mm.

• För 250 mm kanal; SDCW 250F (LVI-nr

7906557). Lämpliga att använda med bl.a. CASA Smart R5, W5 och W9 ventilationsaggregat. Stommen helisolerad, väggfäste/takmonteringsram och grovﬁlter medföljer. Röranslutning Cu 22 mm.

Luftvärmare för uppvärmning av tilluft

• För 125 mm kanal; SDHW 125 (LVI-nr

7906558). Lämpliga att använda med bl.a. CASA Smart W3 och R3 ventilationsaggregat. Tack vare höjden 255 mm ryms den i ett nedsänkt tak, bl.a. i ﬂervåningshus. Röranslutning Cu 10 mm.

• För 160 mm kanal; SDHW 160 (LVI-nr

7906559). Lämpliga att använda med bl.a. CASA Smart W4, W5 och R5 ventilationsaggregat. Röranslutning Cu 10 mm.

Luftvärmare i kombination med markvärmepump

• För 200 mm kanal; SDHW 250F (LVI-nr

7906597). Lämpliga att använda med bl.a. CASA Smart R3, R5, W3, W4, W5 och W9 ventilationsaggregat. Stommen helisolerad, väggfäste/takmonteringsram och grovﬁlter medföljer. Röranslutning Cu 22 mm.

Elektrisk luftvärmare för uteluftskanal

• För 125 mm kanal; SDHE125-1T (LVI-nr

7906723).

• För 160 mm kanal; SDHE160-1T (LVI-nr

7906724).

• För 200 mm kanal; SDHE200-1T (LVI-nr

7906725).

www.swegonhomesolutions.se

Garantivillkor

GARANTIGIVARE

Swegon ILTO Oy Asessorinkatu 10, 20780 S:t Karins

GARANTITID Produkten har två (2) års garanti räknat från inköpsdagen.

GARANTINS OMFATTNING Garantin omfattar under garantitiden uppkomna fel som anmälts till tillverkaren eller konstaterats av garantigivaren eller garantigivarens företrädare, och som avser konstruktions-, tillverknings- eller materialfel samt följdfel som uppkommit på själva produkten. De ovannämnda felen åtgärdas genom att produkten görs funktionsduglig.

ALLMÄNNA GARANTIBEGRÄNSNINGAR Garantigivarens ansvar är begränsat enligt dessa garantivillkor och garantin täcker inte egendoms- eller personskador. Muntliga löften utöver detta garantiavtal är inte bindande för garantigivaren.

BEGRÄNSNINGAR I GARANTIANSVAR Denna garanti ges under förutsättning att produkten används på normalt sätt eller under jämförbara omständigheter för avsett ändamål, och att anvisningarna för användning följts.

Garantin omfattar inte fel som orsakats av:

- transport av produkten

- vårdslös användning eller överbelastning av produkten

- underlåtenhet att följa anvisningar gällande installation, drift, underhåll eller skötsel

- felaktig installation av produkten eller felaktig placering på användningsplatsen

- omständigheter som inte beror på garantigivaren, såsom för stora spänningsvariationer, åsknedslag och brand eller andra skadehändelser

- reparationer, underhåll eller konstruktionsändringar som gjorts av icke auktoriserad servicepartner

- garantin omfattar inte heller ur funktionssynpunkt betydelselösa fel, t.ex. repor på ytan

- delar som genom hantering eller normalt slitage är utsatta för större felrisk än normalt, såsom lampor, glas-, porslins-, pappers- och plastdelar samt säkringar omfattas inte av garantin

- Garantin omfattar inte inställningar, information om användning, skötsel, service eller rengöring som normalt beskrivs i anvisningarna för användning eller arbeten som orsakas av att användaren ej beaktat varnings- eller installationsanvisningar, eller utredning av sådant.

DEBITERINGAR UNDER GARANTITIDEN Den auktoriserade servicepartnern debiterar inte kunden för reparationer, utbytta delar, reparationsarbeten, för reparationen nödvändiga transporter eller resekostnader som faller inom garantin.

Detta förutsätter dock att:

- de defekta delarna överlämnas till den auktoriserade servicepartnern

- att reparationen påbörjas och arbetet utförs under normal arbetstid. För brådskande reparationer, eller reparationer som utförs utanför normal arbetstid, har den auktoriserade servicepartnern rätt att debitera extra kostnader. Om felen kan utgöra risk för hälsan eller avsevärda ekonomiska skador repareras dock felen omedelbart utan extra debitering.

- att servicebil eller allmänna transportmedel som går enligt tidtabell (som allmänna transportmedel betraktas inte båtar, ﬂygplan eller snöfordon) kan användas för reparation av produkten eller för utbyte av felaktiga delar

- att demonterings- och monteringskostnader för utrustning som är fast monterad på användningsplatsen inte kan anses vara onormala.

ÅTGÄRDER NÄR FEL UPPTÄCKS Om ett fel upptäcks under garantitiden ska kunden utan dröjsmål anmäla det till återförsäljaren eller till en auktoriserad servicepartner (www.swegonhomesolutions.ﬁ) eller registrera felet med sin kontaktinformation i responsformuläret på adressen www.casahelp.ﬁ. Ange vilken produkt (produktmodell, typbeteckning i garantikortet eller på typskylten, serienummer) det gäller, felets typ så noggrant som möjligt, samt de omständigheter under vilket felet uppstod. Om det ﬁnns risk för att felet orsakar följdskador i miljön, ska aggregatet stoppas omedelbart. En förutsättning för att garantin ska gälla är att tillverkaren eller tillverkarens representant före reparation får tillfälle att besiktiga de fel som anges i garantianspråket. En förutsättning för garantireparation är också att kunden på ett tillfredställande sätt kan visa att garantin är giltig (= inköpskvitto). Efter att garantitiden har gått ut är garantianspråk som inte har gjorts skriftligt före garantitidens utgång, inte giltiga.

Swegon ILTO Oy, Asessorinkatu 10, FIN-20780 S:t Karins, www.swegonhomesolutions.ﬁ

Rätt till ändringar förbehålles.

Replacement ﬁlters from the Web:

www.swegonhomesolutions.com

CASA® W3/W4 Smart

Remember to change the ﬁlters twice a year!

With respect to the functionality of the ventilation unit, it is important to ensure that the ﬁlters are clean. Use only Swegon’s original ﬁlters. More details about ﬁlter replacement can be found in the “Service” section.

CASA® W5 Smart

CASA

W9 Smart

Swegon reserves the right to alter speciﬁcations.

Contents

Important information ................................................................................... 52

1. General ........................................................................................................ 53

1.1 Commissioning ............................................................................................ 53

1.2 Control of the ventilation system ................................................................. 53

1.2.1 Smart control panel .................................................................................. 53

1.2.2 Cooker hood control ................................................................................. 53

2. Use ................................................................................................................ 54

2.1 Smart control panel ..................................................................................... 54

2.1.1 Description of the control panel ................................................................ 54

2.2 Menu structure ............................................................................................ 55

2.3 Commissioning the panel ............................................................................. 56

2.4 Smart functions ........................................................................................... 56

2.5 Main menu .................................................................................................. 59

2.6 Setting the heating on the Econo model ...................................................... 62

2.7 Manual bypass damper ................................................................................ 62

3. Alarms and Troubleshooting ...................................................................... 63

3.1 Alarm, cooker hood ..................................................................................... 63

3.2 Alarm, control panel .................................................................................... 63

3.3 Troubleshooting ........................................................................................... 64

4. Service .......................................................................................................... 64

4.1 Service reminder .......................................................................................... 64

4.2 Opening the ventilation unit ........................................................................ 64

4.3 Filter ............................................................................................................ 64

4.4 Inner surfaces of the ventilation unit ............................................................ 65

4.5 Condensate drain ........................................................................................ 65

4.6 Heat exchanger and fans ............................................................................. 65

5. Protective safety functions ......................................................................... 67

6. List of components and accessories W3/W4 .............................................. 68

7. List of components and accessories W5 ..................................................... 69

8. List of components and accessories W9 ..................................................... 70

Warranty Conditions ....................................................................................... 73

NOTE! The manual’s original language is Finnish.

Installation, commissioning and maintenance instructions in

Swedish are available from www.swegon.com/casa

(Toolbox > Find PDF ”W3/W4/W5/W9”)

www.swegonhomesolutions.com

Important information

Qualiﬁed personnel only

Only qualiﬁed personnel should carry out installation, conﬁguration and commissioning.

Standards and requirements

Applicable national standards and regulations dealing with installation, conﬁguration and commissioning must be followed if the equipment is to operate correctly.

At the address, www.swegonhomesolutions.com (Toolbox > Find PDF), you will ﬁnd the document “Project planning instructions for ventilation”, in which power supply, sound, air ﬂows and duct system requirements are presented.

Measurement and electrical work

If you carry out voltage tests, measure the electrical insulation resistance at various points or perform other remedial measures that could damage sensitive electronic equipment, you must ﬁrst isolate the ventilation unit from the electrical supply grid.

Surge protection

Swegon recommends that all ventilation units equipped with Smart automatic control be equipped with a surge protection device.

Earth fault circuit breaker

It is not certain that an earth fault circuit breaker will operate faultlessly in combination with the ventilation unit, since the unit's regulation and control equipment can cause leakage currents. Comply with local electrical safety regulations when you install electrical equipment.

To open the ventilation unit for service

Always ensure that the ventilation unit’s power supply has been isolated before you open the ventilation unit’s inspection door. Wait a few minutes before you open the inspection door so that the fans have time to stop and possible air heaters have time to cool down.

Always turn the ventilation unit’s service switch to the 0-position before opening the inspection door. There are no components inside the electrical equipment cabinet that can be serviced by the user. The servicing of these components must be delegated to service personnel. Do not restart the ventilation unit before you’ve identiﬁed the cause of the fault and service personnel have serviced the ventilation unit.

Separate extract air (bypass for kitchen)

Keep in mind that the separate extract air duct runs past the heat exchanger and that use if it will affect the ventilation unit’s annual efﬁciency. The separate extract air duct should only be used while cooking is in progress and the ordinary extract air diffuser in the kitchen should be connected to the ventilation unit’s extract air duct.

Models with water-heated air heater

When there is a water-heated air heater in the ventilation system (Econo model ventilation unit or duct mounted air heater) the system should be equipped with shut-off damper so that the air heater cannot freeze during a power failure.

Drying laundry

A tumbler dryer of extract air type or a drying cabinet must not be connected to the system due to the high moisture content in the air it discharges. However, we recommend the use of a condensing tumbler dryer without duct connection.

Condensation

The surface temperature of the ventilation unit can drop down to approximately 12 °C during periods of low outdoor temperature and depending on the moisture content of the air surrounding the unit, moisture may condense on the surface. Consequently, condensation should be taken into account when choosing furnishings that are to be installed in the vicinity of the ventilation unit.

This document is intended for everyone involved in the installation work for or the use of a Swegon CASA ventilation unit. Read this Instructions for Use before you use the ventilation unit. Save the Instructions for Use for future use. If you mislay the Instruction for Use, you can download a new copy from our website.

The ventilation unit is not designed to be used by children (below 8 years old) or by persons whose senses, physical or mental capacity or a lack of knowledge and experience limits safe use of the ventilation unit. Such persons may use the ventilation unit if supervised by a person who is responsible for their safety, or according to the instructions.

Swegon reserves the right to alter speciﬁcations.

supply air temperature. Used when no one is present in the home and there is no moisture load. (Can only be selected from a Smart control panel.)

1.2.1 Smart control panel

All ventilation unit functions can be controlled and the settings can be changed by means of a Smart control panel.

When the power is switched on, the ventilation unit starts up in the default operating mode, Home. After a power failure, the unit will start in the same mode used before power failure occurred, but not in boost mode.

1.2.2 Cooker hood control

When you have set the fan operating modes by means of the control panel, the functions below will be accessible from the cooker hood control panel.

1. Selection of the unit's fan speed.

You can choose between the operating modes: Away, Home and Boost to set the speed of the ventilation unit. The period for operation at boosted speed is preset to 60 minutes, and after that period the ventilation unit returns to the Home speed.

2. Fan speed indication.

The signal lamp indicates the speed of the fans operating in the ventilation unit. From left to right, the lamps indicate the Away, Home and Boost fan speeds.

3. Cooker hood damper control.

The continuously open period for the cooker hood’s damper is selectable in three settings: 30, 60 or 120 minutes. Each press of the button increases the damper-open time one step and the fourth press of the button closes the damper.

4. Open damper indication.

The number of signal lamps indicate the continuously open period selected for the damper. The damper is closed if no lamp is lit. 1 lamp = 30 minutes 2 lamps = 60 minutes 3 lamps = 120 minutes

5. Cooker hood lighting control.

1 2 3 4 5

1. General

The purpose of the ventilation system is to supply fresh outdoor air and remove contaminated and moist indoor air. The air in the home should be changed at a continuous and sufﬁcient rate to ensure a pleasant indoor climate and avoid damage to building elements caused by dampness. The ventilation unit should be stopped only while service work is in progress.

1.1 Commissioning

A qualiﬁed person should set the ventilation unit’s air ﬂows using appropriate measurement equipment. Commissioning instructions can be found in the installation, commissioning and maintenance instruction.

The ventilation unit must not be operated without ﬁlters and only ﬁlters from Swegon may be installed in the ventilation unit. The ventilation should not be commissioned until all work that produces large quantities of grinding dust or other impurities has been completed. The ﬁrst ﬁlter replacement must be performed three months after commissioning and then at six month intervals. The ﬁrst change interval is shorter, as construction dust and the building’s heightened moisture load during the ﬁrst few months can cause the ﬁlters to become clogged earlier than normal.

1.2 Control of the ventilation system

The fans can be controlled in four operating modes from a Smart control panel or in three operating modes from a compatible Swegon CASA cooker hood:

• Boost = A high air ﬂow is used when the

ventilation requirement increases, e.g. for cooking, taking a sauna, showering or drying laundry.

• Home = Normal air ﬂow. Guarantees that

there is sufﬁcient fresh indoor air in the home, and that the building construction is at its best.

• Away = Low air ﬂow. Reduces power

consumption when the ventilation requirement in the home is small.

• Travelling = Very low air ﬂow and lower

www.swegonhomesolutions.com

2. Use

2.1 Smart control panel

The control panel is equipped with a colour screen and three touch buttons. When the panel is not used it enters standby mode. The delay and screen brightness and content in standby mode can be selected by the user. The control panel leaves standby mode when any button is touched.

The control panel has a built-in temperature sensor that can be used to measure the room temperature.

2.1.1 Description of the control panel

1. Time display.

2. Room temperature display.

3. The symbol for Smart functions. The symbol here speciﬁes what happens when you press the button under the symbol. In the situation shown, the Smart functions menu opens. On the other hand, for example, when the ﬁreplace function or any corresponding function is in use, the symbol for the activated function is shown here. Pressing the button again stops the activated function.

4. Display of the operating mode in use. The symbol indicates the speed at which the ventilation unit is running. If any of the automatic Smart functions are in use, the symbol for the current function is shown here.

5. The symbol for main menu. The symbol here speciﬁes what happens when you press the button under the symbol. In the situation shown, the main menu opens.

6. Up button The function of the button depends on the control panel’s operating mode. In the basic mode the button performs the function indicated by the symbol above the button. In menu view the button is used to move the cursor up and in setting mode it is used to increase the current value. If the button is pressed and held in menu view, the cursor moves to the start of the menu (return).

1 2

6 7 8

7. Select button The function of the button depends on the control panel’s operating mode. In the basic mode the button is used to select the ventilation unit’s operating mode. In the menu view the button is used to activate setting highlighted by the cursor to modify and to conﬁrm a new setting. If the button is pressed and held in menu view, the screen returns to basic mode.

8. Down button The function of the button depends on the control panel’s operating mode. In the basic mode the button performs the function indicated by the symbol above the button. In menu view the button is used to move the cursor down and in setting mode it is used to decrease the current value. If the button is pressed and held in menu view, the cursor moves to the end of the menu.

Swegon reserves the right to alter speciﬁcations.

2.2 Menu structure

Live mode

Smart functions

Fireplace function

Travelling

Cooker hood function

Central vacuum cleaner

function

Smart functions

Automatic Home/Away/Boost

system

Automatic humidity system

Automatic air quality system

Temperature boost

The functions displayed under the “Smart

functions” menu varies depending on how

the ventilation unit is equipped and the choices made during the commissioning phase.

Smart functions

Boost time 60 min

Fireplace function Travelling Central vacuum function Auto Home/Away/Boost Summer mode

Auto humidity control Temperature boost Auto Air Quality control Shut down

Main menu

Alarms

Temperature Display Diagnostics Weekly programs Information Settings

17°C

The content of the “Installation” menu is described in the installation, commissioning and maintenance instruction.

www.swegonhomesolutions.com

BOOST TIME The function for the Boost operating mode can be adjusted by selecting the length of the boost period to 30, 60 or 120 minutes. Continuous boost can also be selected. If continuous boost is selected, the ventilation unit remains in boost mode until the operating mode is changed from the control panel.

TRAVELLING You can reduce the ventilation unit’s power consumption by using the “Travelling” function, when the home is empty for long periods to restrict the ventilation’s output and supply air temperature.

“Travelling” mode’s fan speeds and temperature reduction can be set from the “Settings” menu.

External cooling is not permitted when the “Travelling” function is selected.

FIREPLACE FUNCTION The smart ﬁreplace function facilitates lighting the ﬁre and ensures clean combustion. Problems caused by too little draught in an open ﬁreplace usually occur in the autumn, when the temperature difference between the indoor and outdoor air is slight and the chimney is cold. The ﬁreplace function decreases the extract air fan speed and increases the supply air fan speed. This produces temporary excess pressure in the home while the ﬁre is ignited and in this way creates an updraught in the chimney. After the ﬁrst phase passes the ﬁreplace function switches to maintenance mode and compensates the need of combustion air. The function can be cancelled from the control panel.

The ﬁreplace function can be modiﬁed from the “Settings” menu.

Use of the ﬁreplace function in extreme cold can cause freezing in the ventilation unit.

2.3 Commissioning the panel

When the Smart control panel is put into service for the ﬁrst time it starts up in commissioning mode. The ﬁrst thing that appears on the screen is the language selection. You can scroll through the language options using the up and down buttons. The desired language is activated by pressing the select button.

The “Basic Settings” menu appears once you have selected the language. If the time and day of the week have already been set in the system you can accept the settings with the select button. If the information is missing or inaccurate, you should set them. If the system already has a panel whose “Display ID” is 1, you need to give the other panel the value 2.

2.4 Smart functions

The functions displayed under the "Smart functions" menu varies depending on how the ventilation unit is equipped and the choices made during the commissioning phase. However, all Smart functions are described here.

You can activate the required function from the Smart functions menu. There is an option box in the menu for the background functions that indicates whether the function is in use or not.

All Smart-boosting can be stopped temporarily by pressing a selection button on the screen or on the cooker hood. If wish you can reset boost by selecting Home mode again.

On models W03VR05SL00A and W03VL05SL00A of the W3 ventilation unit the ﬁreplace function, cooker hood function and the central vacuum cleaner function are not available.

Startup settings

Time

Day Display ID

Monday

10:26

Swegon reserves the right to alter speciﬁcations.

COOKER HOOD FUNCTION The cooker hood function balances the ventilation when the cooker fan is used to help prevent excessive negative pressure and improves fume extraction capability of the cooker hood. The function starts automatically when the damper in the cooker hood is opened and runs until the damper is closed.

This cooker hood function should always put into service and set in conjunction with commissioning.

CENTRAL VACUUM CLEANER FUNCTION The central vacuum cleaner function helps to balance the ventilation when using a central vacuum cleaner and prevents excessive negative pressure and improves the cleaning result. A switching signal can be connected to the ventilation unit’s signal input so that the function is activated automatically when the central vacuum cleaner is started.

The function can also be started from a Smart control panel, the function then runs until the set time has elapsed (max 120 minutes).

The central vacuum cleaner function can be modiﬁed from the “Settings” menu.

AUTOMATIC HOME/AWAY/BOOST SYSTEM

The function is available only on models equipped with a carbon dioxide sensor. The automatic control system controls the ventilation strength variably according to the carbon dioxide level in the home.

Auto Home/Away/Boost

A+ now 950 ppm

Home limit

Away limit Filter time

900 ppm 600 ppm

1 min

The settings menu shows the value “A+ now” the current level of carbon dioxide. The function is set by deﬁning the limits values Home and Away. A suitable Home limit value can be determined by reading the “A+ now” value from the menu when a normal number of people are in the home. A reduction in the

Home limit value results in the ventilation

level increasing. Similarly you can determine the Away limit value by reading the “A+

now” value when the property has been

empty. The ventilation unit switches to Away mode earlier if you increase the Away limit

value.

If it seems that the ventilation system reacts too quickly to changes in the carbon dioxide level, you can increase the ﬁltering time.

AUTO HUMIDITY CONTROL The function is available only on models equipped with a humidity sensor. The function boosts the ventilation according to the normal moisture load caused by people, for example, increased moisture load in the home due to showering. If the home’s moisture level (RH) remains above 60 % for a long period, we recommend that the ventilation is boosted and that a check is made of the moisture source.

The value “RH now”, the current moisture level, is shown on the settings menu.

The automatic humidity system measures the daily average value in the extract air and compares this with the current value. The ventilation starts to be boosted variably when the humidity has risen as much as the Boost

limit value.

Auto humidity control

RH now 30 %

Boost limit

Full boost limit Sauna function

5 % + RH

30 % + RH

Sauna boost

5 %

www.swegonhomesolutions.com

If you put automatic sauna limit into service, the ventilation is boosted with the set value during the sauna. This function prevents any disruptive variations in the fan speeds while the sauna is working.

SUMMER MODE Summer mode bypasses the ventilation unit’s heat exchanger when it needs to cool and the outdoor air is colder than the room air. You then get cool outdoor air in the room. The ventilation automatically boosts so that the best possible cooling is obtained.

The heat exchanger takes care of the cool indoor air during hot summer days. The capacity in summer mode can be selected from a quick menu, and the ventilation unit will then automatically determine the cooling.

The capacity in summer mode can be modiﬁed by editing the required setting.

When necessary summer mode also boosts the ventilation. The capacity of the boosted ventilation can be selected. The boost function can be limited with the weekly program “Silent”, when automatic boost is not permitted.

AUTOMATIC AIR QUALITY SYSTEM The function is available only on models equipped with automatic air quality. Automatic air quality boosts the ventilation variably according to the indoor air quality.

Summer mode

Setting

AC boost Low

Normal

Auto Air Quality control

AQ now 620 ppm

Boost limit

Full boost limit Filter time

800 ppm

1400 ppm

1 min

The settings menu shows the value “AQ

now” the current air quality level. The func-

tion is set by specifying the boost limits where you want the ventilation boost to start and the value at which you want the ventilation unit to reach maximum boost. Appropriate values can be established based on the “AQ

now” value shown in the menu.

If it seems that the ventilation system reacts too quickly to changes in the air quality level, you can increase the ﬁltering time.

TEMPERATURE BOOST

The function is only available in combination with an external air heater for heating/ cooling. The function boosts the ventilation variably when the room air needs to be heated or cooled.

You can set the gain values for heating and cooling from the settings menu. The function boosts the ventilation according to the difference between the room temperature and setting value, so that a deviation of one degree results in boosting as set for the gain value. Boosting is limited if the supply air is too hot or too cold.

You can select whether the function should be active in the Away mode from the menu.

SHUT OFF The ventilation unit can be shut off by selecting “Shut off” from the “Smart Functions” menu. The ventilation should not be shut off other than during a service. For example, when used by a real estate company, it is usually decided not shown the shut off-option.

Temperature boost

Heating gain 5%

Cooling Gain Use in away mode

Swegon reserves the right to alter speciﬁcations.

DISPLAY The settings made from this menu are time settings, with the exception of the screen settings.

Adjustable characteristics are:

• Language.

• Brightness is standby mode. Adjusting

this value can affect how much the screen brightness dims when entering standby mode. If the value is set to 10, the brightness is not dimmed at all.

• Show time. Selected if the time is to be

displayed on the basic screen.

• Show room temperature. Selected if the

room temperature is to be displayed on the basic screen.

• Fine adjustment of the room tempera-

ture. If, for example, the temperature

measured on panel differs from the value from a temperature sensor installed in a different location in the same room, the temperature sensor can be calibrated by changing the room air ﬁne tuning value.

• Panel’s ID number. If two panels are

installed in the system, one is given the ID value 1 and the second the ID value 2. Two panels with the same ID number cannot be used in the system.

• Clock.

• Weekday.

• Selection of standby mode. If the “NOT

Used” option is selected for “Screen saver”, the screen goes dark, and

Display

Language

Standby brightnes Show clock Show room temperature

Room temperature fine tuning

0,0°C

Display ID Time Day Screen saver Screen saver delay Reset display settings

10:26

Monday

60s

2.5 Main menu

ALARM

This menu is empty when the unit is operating normally. If there is an active fault state in the system, an associated alarm text is displayed on this menu (see “Alarm”).

If there has been a disruption in the system, but this has disappeared, the menu shows a message that can be acknowledged. An active alarm cannot be acknowledged (see 3.1, ”Alarms”).

TEMPERATURE

The temperature setting is only available in models that are equipped with the air heater for reheating.

The user sets the required value for minimum supply air temperature, and the ventilation unit then strives to reach this temperature if possible. Swegon recommends that the supply air temperature is set between 15–20 °C and the factory setting is 17 °C, which is sufﬁcient for draught-free ventilation. The supply air temperature should be 3–4 °C lower than the room temperature, so that the supply air mixes fully with the room air.

Remember the following when setting the supply air temperature:

• A high temperature setting will also increase the ventilation unit’s power consumption.

• A low temperature setting, for example, 14 °C, can cause condensation to collect in the system.

• The ventilation unit cannot cool the supply air without an air cooler (duct coil), which is available as an accessory.

Commissioning and setting the external air heater/air cooler, available as optional equipment, are described in the installation, operation and maintenance instructions for the air heater/air cooler.

www.swegonhomesolutions.com

The temperature values shown in the menu vary according to which sensors are used in the unit.

• Smart functions.

The values shown in the menu vary according to which Smart sensor is used in the unit. The measurement values come from the Smart sensors and the AH limit value is the set limit for absolute humidity used by auto humidity control, once boost starts. The control information shows how much different automatic Smart signals boost the ventilation with respect to Home mode. The “Smart control” value shows the total boost effect for all Smart functions.

CO2, RH and VOC. The absolute values in the measurement result affect how well the control works.

• Fan speeds.

The menu shows the percentage values for control of the ventilation unit's fans and rotation speeds of the fans.

Smart functions

A+

AQ RH AH AH setpoint

A+ control RH control AQ control

830 ppm 770 ppm

41 %

11,8 g/m

-3 % 0 % 4 %

Smart control 1 %

12,6 g/m

Fan speeds

Supply fan control

Supply fan Exhaust fan control Exhaust fan

60 %

1200 RPM

60 %

1200 RPM

• Smart-functions and the main menu symbols disappear. If the “Function” is selected, a symbol corresponds to the ventilation unit's operating mode is shown.

• Standby mode delay. The value for

“Screen saver delay” deﬁnes how quickly the screen enters standby mode if you do not press any buttons.

• Restore the panel’s factory settings.

DIAGNOSTICS

From this menu you can check the data related to the function of the ventilation unit.

The various parts of the diagnostics are:

• Service reminder..

Whether the service reminder will be in use or not is deﬁned from this menu, and determines the length of the service interval. The menu also displays the time remaining before the next service interval. The counter can be reset if you are servicing the unit before the service interval time has been reached.

• Temperatures.

Service reminder

Service interval Next service Reset counter

6 m

6,0 m

Temperature

Fresh air

Supply air before re-heater Supply air Extract air 22,3°C Exhaust air Room air Display

-12,2°C 11,8°C

16,9°C

-0,2°C 21,8°C 21,8°C

Water radiator 23,0°C

Swegon reserves the right to alter speciﬁcations.

• Heating and cooling.

The regulated power to the air heater for heating/cooling, the supply air setting and the supply air temperature are shown on the menu. In addition, the menu displays indicates the capacity of the

summer cooling and preheating.

• Anti-frost protection.

Operating status for automatic defrost-

ing and supply air limiting.

• External control functions.

The menu includes indicators for the status of external control functions.

Heating and cooling

Re-heater power

Supply air setpoint Supply air temperature Summer mode

0 %

19,0°C

17°C

Preheater status

0 % 0 %

Defrost Defrost

Supply air limit

External Controls IO 1

IO 2 IO 3 (ext.) IO 4 (ext.) IO 5 (ext.)

WEEKLY PROGRAM The ventilation unit's functions can be controlled with a maximum of four week programs.

You can select the desired operating mode and temperature for each program. You deﬁne time limits and weekdays when program should be used for each program.

You can disable Smart boost for a desired time, e.g. during the night by selecting Silent mode.

Program 1

State

17°CTemperature

Start time Stop time Monday Tuesday Wednesday Thursday Friday Saturday

Away

Sunday

07:00 16:00

Weekly programs

In use

Program 1 Program 2 Program 3 Program 4

Away

www.swegonhomesolutions.com

When the next heating season begins, you simply close the bypass damper, so that the locking pin aligns with the appropriate hole. Winter mode is marked on the ventilation unit with a snowﬂake symbol.

2.6 Setting the heating on the Econo model

The setting of the Econo model's water-heated air heater for reheating is performed with a thermostat that is placed inside the ventilation unit. The thermostat setting positions correspond to the following temperatures:

Together with the W5 ventilation unit, you can use a separate water heated air heater which is installed in a duct. The air heater is commissioned and set using a Smart control panel. Commissioning and setting are described in the installation, operation and maintenance instructions for the air heater. The duct mounted air heater is optional equipment: SDHW160.

2.7 Manual bypass damper

The W3/W4 ventilation unit is also available with a manual summer bypass damper for the heat exchanger. The bypass of air past the heat exchanger is a built-in function in the ventilation unit. This function is used to prevent heat recovery when it is hot during the summer.

Open the bypass damper in the extract chamber to activate the bypass. Pull the locking pin ring and turn the damper lever to its lower position to do this. If the damper is open, the electric air heater for reheating is disabled.

* 1 2 3 4 (5 (6

= = = = = = =

8 °C 11 °C 14 °C 17 °C 20 °C 23 °C) 26 °C)

Information

Model

3.0.90Device version

Parameters version Display version

1.0.1

1.12.241

Serial number

Winter

Summer

Important

Freeze protection function Ice can form in the heat ex-

changer during periods of cold weather if the extract air is humid. A protective function then automatically reduces the speed of the supply air fan. Under such conditions, variations in the fan speed are therefore normal. Under such conditions, small amounts of ice can form inside the ventilation unit.

INFORMATION ABOUT THE VENTILATION UNIT

Swegon reserves the right to alter speciﬁcations.

3. Alarms and Troubleshooting

3.1 Alarm, cooker hood

If the ventilation unit controlled by a cooker hood malfunctions, all signal lamps on the cooker hood’s front glass light three times at one minute intervals. Contact an authorised service company.

3.2 Alarm, control panel

Any disruptions to the function of the ventilation unit are indicated by symbols on the upper row of the base display. If there is an active alarm in the system, the screen leaves its standby mode and returns to full brightness and does not enter standby mode again as long as the alarm is active. The symbol for an active alarm is . The condition that has caused the alarm is shown by the “Alarm” item on the main menu. A so-called infoalarm remains on the screen when the active fault condition ceases. The Info alarm can be reset from “Alarm” on the main menu.

Status Alarms Action

T1...T8 sensor fault Contact a service company. The ventilation unit runs in a

restricted operating mode.

Reheater error Contact a service company! Check the function of the air

heater for reheating and preheating.

Preheater error Contact a service company! Check the function of the air

heater for preheating.

Freeze risk waterheated air heater

Ensure that the circulation pump in the waterborne heating system is running and that the water supply to the ventilation unit’s heating coil is hot enough.

Fault supply air fan Contact a service company.

Fault extract air fan Contact a service company.

Contact fault Restart the ventilation unit. Contact the service company if the

error persists.

External emergency stop/ﬁre alarm

The alarm clears automatically when the external emergency stop or the ﬁre alarm ceases. No info alarm remains afterwards.

Service reminder Service the ventilation unit and acknowledge the service

reminder.

www.swegonhomesolutions.com

3.3 Troubleshooting

A ventilation system is a uniﬁed whole composed of several system components all of which inﬂuence how the system operates. A malfunction in ventilation performance could be caused by any component of the ventilation system or by the way the system has been installed. If during the ventilation unit’s warranty period (2 years) after a check (see the check list enclosed with the installation, operation and maintenance instructions) there are functional disruptions in the ventilation unit, you can register these using the response form at the address www.casahelp.ﬁ. There are also instructions, service videos and frequently asked questions on the same website. You directly access a web page with model speciﬁc instructions by reading the QR code on the door of the ventilation unit with a smartphone.

If a problem or a fault occurs on the ventilation system after the warranty period (2 years), contact our network of authorised service companies on www.swegonhomesolutions.com, your real estate company’s service division or another service company that is fully conversant with ventilation repairs.

4. Service

4.1 Service reminder

The service reminder is activated with preset time intervals and the symbol is displayed on the control panel’s screen. As a factory setting, the service reminder is not in operation. It can be put into operation under the main menu item “Diagnostics”/”Service reminder”. The recommended service interval for the ventilation unit is six months.

When servicing has been performed, the service reminder is reset from “Alarm” in the main menu. If you carry out a service before the alarm is given, you can acknowledge the service reminder from the “Diagnostics”/”Service Reminder” menu.

4.2 To open the ventilation unit

Before you begin any service work, isolate the power supply voltage to the ventilation unit by pulling out its electric plug from the wall

socket. Wait a few minutes before you open the inspection door of the ventilation unit so that the fans have time to stop and possible air heaters have time to cool down.

There is a locking bolt at the edge of the door and the door is hung on hinges on the W3 and W4 ventilation units. The inspection door can be opened by turning the lock bolt with a screw driver for slotted screw heads. Always turn the ventilation unit’s service switch to the 0-position before opening the inspection door.

There is a locking bolt on the top edge of the W5 ventilation unit door. The inspection door can be opened by turning the lock bolt with a screw driver for slotted screw heads. Support the door on the top edge with the other hand when you open the door. Tilt the top edge of the door towards you, and then lift the door away from its position. The door weighs about 11 kg.

On the W9 ventilation unit there are two locking bolts and doors are hung on hinges. Open the inspection door by turning the lock bolts with a screw driver for slotted screw heads.

4.3 Filter

The ﬁlters should be replaced at least every six months. The ﬁlters may need to be cleaned or replaced more often in homes where there is considerable dust or if there are many impurities in the outdoor air.

In a new home, there is still moisture from the construction period, and the ﬁlters can become soiled more quickly than usual. The ﬁrst ﬁlter change should therefore be made approximately three months after the ventilation unit was commissioned.

The ventilation unit must not be operated without ﬁlters. Use only ﬁlters recommended by Swegon in the ventilation unit. This is important, as ﬁlters with exactly the same appearance and size can have very different pressure losses and ﬁlter capacity. If an incorrect ﬁlter is used, it is not certain that the ventilation unit will work as designed. Check in the list of components that you have selected correct ﬁlters.

Swegon reserves the right to alter speciﬁcations.

The reset button for the overtemperature protection on the air heater for reheating in W3/W4 (only models with electric air

heater)

The reset button for the overtemperature protection on the air heater for preheating in W3/W4.

1. Supply air ﬁlter, F7 + heat resistant ﬁlter

2. Extract air ﬁlter, G3

3. Heat exchanger

4. Air heater, pre-heating

5. Air heater, reheating

6. Service switch

4.4 Inner surfaces of the ventilation unit

Clean the inner surfaces of the ventilation unit by vacuum cleaning or with a damp cloth, if needed.

Check that dirt has not collected on the surfaces of the air heater/coolers, clean if necessary.

4.5 Condensate drain

Make sure that the condensate drain in the bottom of the ventilation unit is not clogged. Check the drainage function by pouring a few drops of water on the bottom of the ventilation unit. The condensate discharge connection is located on the rear of the unit under the rotary heat exchanger.

4.6 Heat exchanger and fans

The cleanliness and condition of the ventilation unit’s heat exchanger must be checked at least once a year. On W3, W4 and W9 ventilation units, the heat exchanger is removed by pulling it out. On the W5 ventilation unit, you need to ﬁrst pull out the heat exchanger’s sealing plate (ﬁgure W5, item 4) and then you can pull out the heat exchanger for inspection.

Clean the heat exchanger, if needed, with a soft brush, vacuum cleaner or under running water. If you ﬁnd it necessary to use detergent, choose one that does not corrode aluminium. The passages of the heat

exchanger should be dry before you reinstall the heat exchanger in the unit.

The cleanliness and condition of the fans must be checked at least once every two years. If dirt builds up in the fans this can affect the functionality of the ventilation unit.

In particular, if the extract air from the cooker hood goes directly through the ventilation unit (W3/W4), grease and dust can accumulate on the extract air fan impeller and on the walls of the ventilation unit's fan chamber.

Dismantling instructions for the fans can be found in the installation, commissioning and maintenance instruction. If signiﬁcant amounts of dirt collect on the fan impeller cleaning should be left to a professional.

CASA® W3/W4 Smart

www.swegonhomesolutions.com

1. Supply air ﬁlter

2. Extract air ﬁlter

3. Heat exchanger

4. Supply air fan

5. Extract air fan

1. Supply air ﬁlter

2. Extract air ﬁlter

3. Heat exchanger

4. Heat exchanger’s sealing plate

5. Condensate discharge

6. Air heater, pre-heating

7. Air heater, reheating

8. Supply air fan’s mounting plate (behind the air heater for preheating)

9. Extract air fan’s mounting plate

CASA® W5 Smart

CASA

W9 Smart

Important

You must not change the settings when cleaning the supply air diffuser and extract air diffuser. The air diffusers have be adjusted in conjunction with commissioning of the ventilation system.

A qualiﬁed technician sets the fan speeds in accordance with national regulations in conjunction with the commissioning of the ventilation system. You should not change the air ﬂow yourself as this may disruption system functionality.

Swegon reserves the right to alter speciﬁcations.

5. Protective safety

functions

The heat exchanger’s freeze protection

The heat exchanger is equipped with a reliable freeze protection function that guarantees continuous and balanced ventilation in the home even during extreme conditions. If there is a risk of the heat exchanger in the ventilation unit freezing, the preheater is activated, the speed of the fans is changed if necessary and the heated extract air prevents freezing inside the heat exchanger.

Electric air heater An automatic thermal overload cut-out switches off the air heater if a fault situation arises. This protective device automatically resets itself when the air heater has cooled down.

The overheating protection that requires manual resetting can be reset by pressing a button located inside the ventilation unit. The location of the push buttons on the ventilation unit is marked with a circle in the images to the left. When you press the reset buttons and feel a click, the overtemperature protection (thermal overload cut out) has then been reset.

The “Re-heater fail” alarm appears on the screen if the overtemperature protection trips. The alarm disappears when the fault is acknowledged.

The fans’ thermal overload protection The fans have thermal overload cut outs, which stop them if the temperature rises too high. The controller also stops the fans if a serious malfunction occurs in the ventilation unit. The protective function resets itself automatically when the temperature drops or the malfunction has been remedied.

On the Econo models, there is a temperature sensor that protects the waterheated air heater from freezing. The “Water radiator freezing warning” alarm appears on the screen if the temperature of the water heated air heater drops too low, but the unit continues to operate normally.

If the air heater’s temperature drops further,

Important

Freeze protection function Ice can form in the heat ex-

the controller will stop the ventilation unit to prevent the air heater from freezing. When the temperature of the air heater has risen sufﬁciently, the ventilation unit and panel show a so-called remaining info-alarm, . The Info alarm can be reset from “Alarm” on the main menu.

NOTE! When there is a water-heated air heater in the ventilation system (Econo model ventilation unit or duct mounted air heater) the system should be equipped with shut-off damper so that the air heater cannot freeze during a power failure.

Temperature sensors If a sensor fault is detected, the ventilation unit enters restricted mode to prevent damage to the ventilation unit. The functions related to the current sensor in question are deactivated and the ventilation unit works as well as possible. The ventilation unit's function returns to normal once the fault has been corrected.

Cold supply air The ventilation unit has built-in condensation protection on the ventilation duct. If it is discovered that the supply air is too cold, the ventilation unit stops and an alarm is shown the cooker hood.

www.swegonhomesolutions.com

6. List of components and accessories W3/W4

Accessories, installation

• Set of ﬁlters F7 +2 pcs. G3: W304FS

• Smart control panel: SC10*

• Modular cable, 20 m: PMK20*

• Wall mounting bracket: WRWMB*

• Ceiling mounting frame (W3): PW080KA Ceiling mounting frame (W4): PW100KA

• Mounting frame with vapour barrier (W3): PW080YP Mounting frame with vapour barrier (W4): PW100YP

• Condensate discharge tube: CDH3*

• Water trap: UVL

1. Temperature sensor

2. Fan panel (W3, R-model):

- Supply air fan: PEC119L

- Extract air fan: PEC119R Fan package (W3, L-model):

- Supply air fan: PEC119R

- Extract air fan: PEC119L Fan package (W4, R-model):

- Supply air fan PWEC175L

- Extract air fan: PEC119R Fan package (W4, L-model):

- Supply air fan: PWEC175R

- Extract air fan: PEC119L

3. Air heater, preheating, 1,000 W: 60369 Air heater, preheating 500 W: 50269 **

4. Air heater, reheating: 50269

5. EC circuit card: 6030107

6. Set of ﬁlters: W304FS

7. Heat exchanger: 61033

8. Door: DWN304RL

9. Damper motor: 60348

- Release magnet: 60347

10. Air heater, reheating (Econo, R model): 620220 Air heater, reheating (Econo, L model): 620221

11. Service switch: 50319

12. Anti-vibration mountings (2 pcs.): 60791

*) Included in the delivery

*) W4 models W04VR05S110A

W04VL05S110A W04VREES110A W04VLEES110A

**) W3 models W03VR05SL00A

W03VL05SL00A

Swegon reserves the right to alter speciﬁcations.

1. Temperature sensor

2. Control panel: SC10

3. Modular cable, 20 m: PMK20

4. Fan package: FW5

5. Air heater, pre-heating: 603601

6. Air heater, reheating: 603602

7. EC circuit card: 603010

8. Set of ﬁlters: W05FS

9. Heat exchanger: 61035

10. Door: DW5RL

11. Damper motor: 60348

12. Triac double switch: 603059

13. Door contact: 60542

14. Condensate discharge tube: CDH3

15. Wall mounting bracket: W05WMB

7. List of components and accessories W5

Accessories, installation

• Filter kit, F7, G3 + heat resistant ﬁlter: W05FS

• Smart control panel: SC10

• Modular cable, 20 m: PMK20

• Ceiling mounting frame (R/L): W05CMB

• Base: W05FMB

• Mounting frame with vapour barrier (R/L): W05PP

• Water trap: UVL

www.swegonhomesolutions.com

8. List of components and accessories W9

1. Temperature sensor

2. Control panel: SC10

3. Modular cable, 20 m: PMK20

4. Fan package: F230W

5. Air heater, reheating: 60361

6. EC circuit card: 603010

7. Door contact: 60542

8. Set of ﬁlters: 102W23SS

9. Heat exchanger: 61030

10. Door, right, int. lock: DW230R1 Door, left, no lock: DW230L1

11. Triac controller: 603013

12. Air heater, pre-heating: 60360

13. Air heater, reheating (Econo, R model): B230R Air heater, reheating (Econo, L model): B230L

14. Base: 10223J

15. Damper motor: 60350

16. Condensate discharge tube: CDH3

Accessories, installation

• Set of ﬁlters F7 +2 pcs. G3: 102W23SS

• Smart control panel: SC10

• Modular cable, 20 m: PMK20

• Water trap: UVL

Swegon reserves the right to alter speciﬁcations.

The design of the ventilation system is dependent on the accessories selected. The following accessories are available:

Accessories, control technology

• Smart control panel (SC10). Smart con-

trol panel with Exxact frame.

• Smart control panel (SC11). Smart con-

trol panel with Jussi frame.

• Automatic humidity control (SRH). An

intelligent function that boosts the ventilation when the moisture level increases.

• Automatic Home/Away/Boost control

(SRHCO2). The control function governs the ventilation strength variably according to the carbon dioxide level in the home.

• Automatic air quality control + air

humidity control (SRHVOC). The function boosts the ventilation variably according to the VOC level in the home.

• Boost timer (105TK). A push button

which can be installed at a desired place and with which the Boost operating mode can be activated.

• Humidity sensor (117KKH). The sensor

detects when the relative humidity exceeds the preset limit value and activates the Boost operating mode.

• Fireplace function switch (102TKC).

A push button that can be installed e.g. beside the ﬁreplace and with which the ﬁreplace function can be activated.

• Presence sensor (102LT). The sensor

detects movements in the home and increases the fan speed to the Boost value.

• Carbon dioxide sensor (117HDL). The

automatic control system controls the ventilation air ﬂow variably according to the carbon dioxide level in the home.

• Negative pressure compensation

(117PK2). A separate sensor (e.g. one that senses the difference in pressure) can transmit a signal to the controller that compensates the air ﬂows when negative pressure has developed in the home while using a cooker hood, power roof ventilator or central vacuum cleaner.

• Supervision (DDC). Certain functions can

be controlled from an automated building management system. A more detailed description is given in the technical instruction manual.

• Modbus. Permits connection of the

ventilation unit to an automated building management system.

• Home/Away switch. A switch which is

usually installed next to the front door and starts the Away operating mode. The switch can be a standard switch of optional type.

www.swegonhomesolutions.com

Air cooler for cooling the supply air

• For 160 mm ducts; SDCW 160 (LVI-no

7906555). Suitable for use with among others CASA Smart W3 and R3 ventilation unit. Thanks to the height of 255 mm in can ﬁt in a suspended ceiling, among others in apartment blocks. Pipe connection Cu 10 mm.

• For 200 mm ducts; SDCW 200 (LVI-no

7906556). Suitable for use with among others CASA Smart W4 and R5 ventilation unit. Pipe connection Cu 22 mm.

• For 250 mm ducts; SDCW 250F (LVI-no

7906557). Suitable for use with among others CASA Smart R5, W5 and W9 ventilation unit. Body fully insulated, wall mounting bracket/ceiling mounting frame and coarse ﬁlter supplied. Pipe connection Cu 22 mm.

Air heater for heating the supply air

• For 125 mm ducts; SDHW 125 (LVI-no.

7906558). Suitable for use with among others CASA Smart W3 and R3 ventilation unit. Thanks to the height of 255 mm in can ﬁt in a suspended ceiling, among others in apartment blocks. Pipe connection Cu 10 mm.

• For 160 mm ducts; SDHW 160 (LVI-no.

7906559). Suitable for use with among others CASA Smart W4, W5 and R5 ventilation unit. Pipe connection Cu 10 mm.

Air heater in combination with ground source heat pump

• For 200 mm ducts; SDHW 250F (LVI-no.

7906597). Suitable for use with among others CASA Smart R3, R5, W3, W4, W5 and W9 ventilation unit. Body fully insulated, wall mounting bracket/ceiling mounting frame and coarse ﬁlter supplied. Pipe connection Cu 22 mm.

Electric air heater for outdoor air duct

• For 125 mm duct; SDHE125-1T (LVI-no.

7906723).

• For 160 mm duct; SDHE160-1T (LVI-no.

7906724).

• For 200 mm duct; SDHE200-1T (LVI-no.

7906725).

Swegon reserves the right to alter speciﬁcations.

Warranty Conditions

WARRANTOR

Swegon ILTO Oy Asessorinkatu 10, 20780 Kaarina, Finland

WARRANTY PERIOD The product has a two (2) year warranty as from the date of purchase.

SCOPE OF THE WARRANTY The warranty covers defects that have arisen during the warranty period, which have been reported to the manufacturer, or been declared by the warrantor or a representative of the warrantor, and which refers to design, manufacture or material defects as well as consequential defects that have arisen on the product itself. The above mentioned defects are to be cleared by putting the product in working order.

GENERAL WARRANTY LIMITATIONS The guarantor’s warranty liability is limited in accordance with these warranty conditions and the warranty does not cover damages to property or personal injury. The warrantor is not bound to comply with verbal promises in addition to this warranty agreement.

LIMITATIONS IN WARRANTY LIABILITY This warranty is granted on condition that the product is used in a normal way or under comparable circumstances for the intended purpose, and that the instructions for use have been observed.

The warranty does not cover defects that have been caused by the following:

- Transport of the product

- Careless use or overloading the product

- Failure to follow the instructions concerning installation, operation, maintenance and care

- Incorrect installation of the product or incorrect arrangement at the place where it is used

- Circumstances which are not the fault of the warrantor, such as excessive variations in voltage, damage by lightning and ﬁre or other accidents

- Repairs, maintenance or design modiﬁcations that have been done by unauthorized parties

- The warranty does not cover insigniﬁcant defects from an operational standpoint such as scratches on surfaces

- Parts, which through handling or normal wear are exposed to a greater than normal risk of failure, such as lamps, glass, porcelain, paper and plastic parts as well as fuses, are not covered by the warranty

- The warranty does not cover settings, information about usage, care, service or cleaning which is normally described in the instructions for use or the work required to rectify faults caused by the user neglecting the warning or installation instructions, or investigation of such.

CHARGES DURING THE WARRANTY PERIOD The authorized service partner will not charge the client for repairs, replaced parts, repair work, transport or travelling expenses necessary for carrying out the repair work that are within the scope of the warranty.

This however assumes the following:

- that the defective parts are handed over to the authorized service partner

- that the repair begins and the work is carried out during normal working hours. The authorized service partner has the right to charge the client for extra costs for urgent repairs, or repairs carried out outside of normal working hours. However if the defects may cause a health risk or substantial economic losses, the defects will be repaired immediately without extra charge.

- that a service vehicle or public means of transportation that follows a timetable (that boats, airplanes or snow vehicles are not considered public means of transportation) can be used for the repair of the product or replacement of defective parts

- that the costs for the dismantling and installation of equipment, which is ﬁrmly secured to the place where it is used, cannot be considered abnormal.

MEASURES WHEN A DEFECT IS DISCOVERED If a defect is discovered during the warranty period, the client must without delay report the defect to the dealer or to an authorized service partner (www.swegonhomesolutions.com) or register the fault together with their contact information using the response form at the address www.casahelp.ﬁ. Specify which product has a defect (product model, type designation on the warranty card or on the product identiﬁcation plate, serial number); describe the type of defect as accurately as possible, and the circumstances under which the defect has arisen. If there is risk that the fault may have consequential impact on the environment, the ventilation unit must be switched off immediately. A prerequisite for valid warranty liability is that the manufacturer or a representative of the manufacturer is given opportunity to inspect the defects reported in the warranty claim before the repair work begins. A prerequisite for repair under warranty is also that the client, in a satisfactory manner, can prove that the warranty is valid (= written receipt of purchase). After the warranty period has expired, warranty claims, which have not been submitted in writing prior to the expiration date of the warranty period, are not valid.

Swegon ILTO Oy, Asessorinkatu 10, FIN-20780 S:t Karins, Finland www.swegonhomesolutions.com

Swegon CASA W4 Smart, CASA W3 Smart, CASA W9 Smart, CASA W5 Smart Instructions For Use Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
