Swegon CASA® Smart

W3 | W4 | W5 | W9

Käyttöohje

Smart_W_c-u/010716

Bruksanvisning

Bedienungsanleitung DE

Instructions for Use EN

CASA® W3/W4 Smart

CASA® W5 Smart

CASA

Muista vaihtaa suodattimet kahdesti vuodessa!

Ilmanvaihtokoneen toiminnan kannalta on tärkeää huolehtia siitä, että suodattimet ovat puhtaat. Käytä vain Swegonin alkuperäissuodattimia. Lisää suodattimien vaihdosta luvussa Huolto.

W9 Smart

Vaihtosuodattimet netistä:

www.swegonhomesolutions.ﬁ

Sisällysluettelo

Varoituksia ja huomautuksia ............................................................................ 4

1. Yleistä ............................................................................................................ 5

1.1 Käyttöönotto ................................................................................................. 5

1.2 Ilmanvaihtojärjestelmän ohjaus ...................................................................... 5

1.2.1 Smart-ohjauspaneeli ................................................................................... 5

1.2.2 Liesikupuohjaus .......................................................................................... 5

2. Käyttö ............................................................................................................ 6

2.1 Smart-ohjauspaneeli ...................................................................................... 6

2.1.2 Ohjainpaneelin esittely ................................................................................ 6

2.2 Valikon rakenne ............................................................................................. 7

2.3 Paneelin käyttöönotto .................................................................................... 8

2.4 Smart-toiminnot ............................................................................................ 8

2.5 Päävalikko .................................................................................................... 11

2.6 Econo-mallin lämmityksen säätö .................................................................. 14

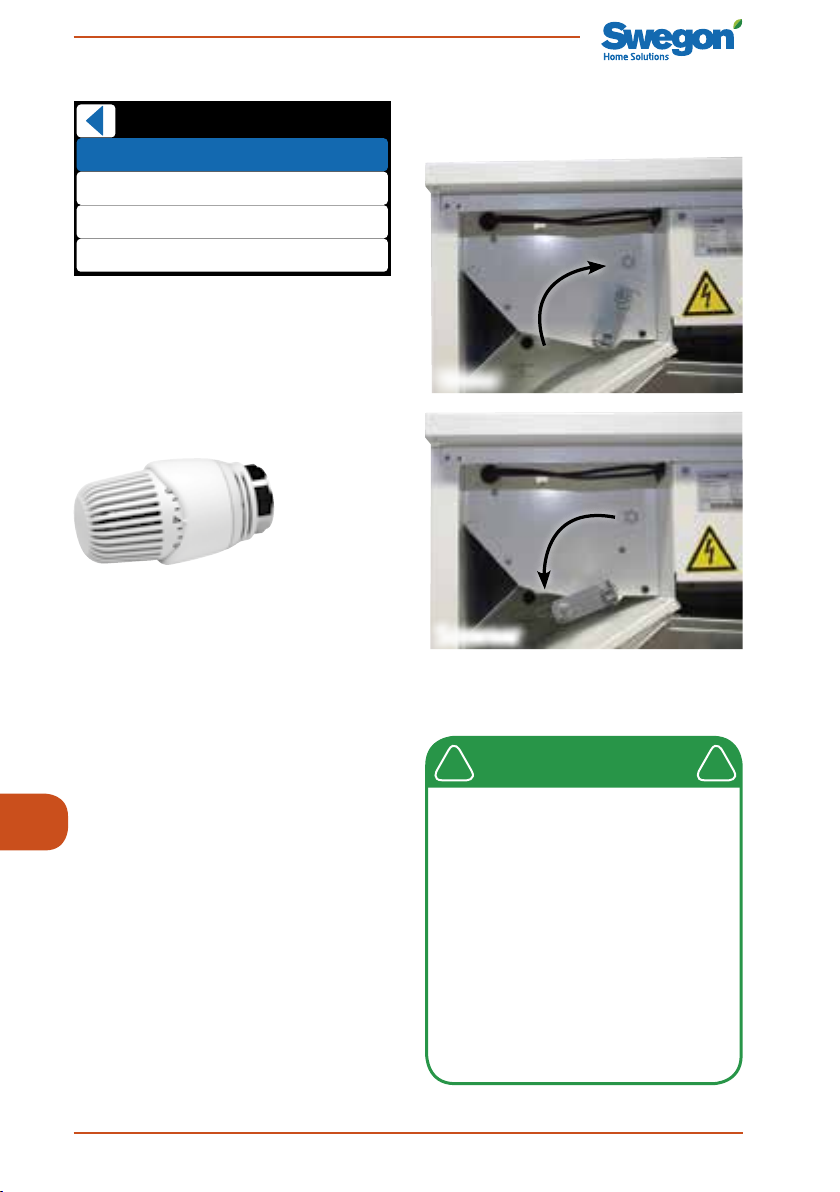

2.7 Manuaalinen ohituspelti ............................................................................... 14

3. Hälytykset ja vianetsintä ............................................................................. 15

3.1 Hälytykset .................................................................................................... 15

3.2 Vianetsintä................................................................................................... 15

4. Huolto .......................................................................................................... 16

4.1 Huoltomuistutin ........................................................................................... 16

4.2 Koneen avaaminen ...................................................................................... 16

4.3 Suodattimet ................................................................................................. 16

4.4 Koneen sisäpinnat ........................................................................................ 16

4.5 Kondessivedenpoisto ................................................................................... 16

4.6 Lämmönvaihdin ja puhaltimet ...................................................................... 16

5. Suojaustoiminnot ........................................................................................ 20

6. Osaluettelo ja lisävarusteet W3/W4 ........................................................... 21

7. Osaluettelo ja lisävarusteet W5 .................................................................. 22

8. Osaluettelo ja lisävarusteet W9 .................................................................. 23

Takuuehdot ..................................................................................................... 25

HUOM! Manuaalin alkuperäiskieli on suomi.

Suomenkielinen Asennus-, käyttöönotto- ja huolto-ohje löytyy

osoitteesta www.swegonhomesolutions.ﬁ

(Työkalut > Etsi PDF ”W3/W4/W5/W9”)

Oikeus muutoksiin pidätetään. 3www.swegonhomesolutions.ﬁ

Varoituksia ja huomautuksia

Vain valtuutettu henkilöstö

Asennuksen, säädön ja käyttöönoton saa suorittaa vain valtuutettu henkilö.

Normit ja vaatimukset

Jotta laitteisto toimisi oikein, on voimassa olevia asennusta, säätöä ja käyttöönottoa koskevia kansallisia normeja ja määräyksiä noudatettava.

Osoitteessa www.swegonhomesolutions.ﬁ löytyvässä asiakirjassa (Työkalut > Etsi PDF ”Suunnitteluohje”) esitetään sähkötehoa, melua, ilmavirtoja ja kanavistoa koskevat vaatimukset.

Mittaukset ja sähkötyöt

Jos sähköverkossa tehdään jännitekokeita, eristysvastusmittauksia tai muita toimenpiteitä jotka voivat aiheuttaa herkkien elektronisten laitteiden vioittumisen, täytyy laite irrottaa sähköverkosta.

Ylijännitesuoja

Suosittelemme kaikkien Smartautomatiikalla varustettujen ilmanvaihtokoneiden varustamista ylijännitesuojalla.

Vikavirtasuojakytkin

Vikavirtasuojakytkin ei välttämättä toimi oikein laitteen yhteydessä, koska siinä käytettävät säätö- ja ohjauslaitteet voivat aiheuttaa vuotovirtaa. Sähköasennuksissa tulee noudattaa voimassa olevia määräyksiä.

Koneen avaaminen huoltoa varten

Varmista aina ennen koneen huolto-oven avaamista, että

jännitteensyöttö on katkaistu. Odota muutama minuutti ennen oven avaamista, jotta puhaltimet ehtivät pysähtyä ja mahdolliset lämmitysvastukset jäähtyä.

Sähkökotelon kannen takana ei ole osia, joita käyttäjä voisi itse huoltaa. Tältä osin huollot tulee jättää huoltomiehen tehtäväksi. Konetta ei tule käynnistää uudelleen ennen kuin vian aiheuttaja on selvitetty ja huoltomies on huoltanut koneen.

Erillispoisto (keittiöohitus)

Huomaa, että erillispoisto ohittaa lämmöntalteenoton ja sen käyttö vaikuttaa koneen vuosihyötysuhteeseen. Erillispoistoa tulee käyttää ainoastaan ruuanlaiton aikana ja normaali keittiön yleispoisto tulee liittää laitteen poistokanavaan.

Econo-mallit (vesipatteri)

Econo-mallin koneet tulee varustaa sulkupellein, jottei vesipatteri pääse jäätymään mahdollisen sähkökatkon aikana.

Pyykinkuivaus

Korkean kosteuspitoisuuden vuoksi laitteistoon ei saa liittää poistoilmatyyppistä kuivausrumpua tai kuivauskaappia. Sen sijaan on suositeltavaa käyttää kondensoivaa kuivausrumpua ilman kanavaliitäntää.

Kondensointi

Pakkaskauden aikana koneen pintalämpötila laskee noin 12 °C. Konetta ympäröivän ilman kosteudesta riippuen voi koneen pinnalle kondensoitua kosteutta. Mahdollinen kondensointi tulee ottaa huomioon koneen läheisyyteen asetettavissa kalusteissa.

Oikeus muutoksiin pidätetään.www.swegonhomesolutions.ﬁ4

1. Yleistä

Ilmanvaihtojärjestelmän tehtävä on raikkaan sisäilman tuottaminen ja kosteuden poistaminen. Viihtyisyyden varmistamiseksi ja rakenteiden kosteusvaurioiden välttämiseksi asunnossa pitää olla jatkuva ja riittävä ilmanvaihto. Kone tulee pysäyttää vain huoltotöiden ajaksi.

1.1 Käyttöönotto

Valtuutetun henkilön pitää säätää ilmanvaihtokoneen ilmavirrat mittalaitteiden avulla. Puhallintehojen mitoituskäyrät löytyvät Asennus-, käyttöönotto ja huolto-ohjeesta, osoitteesta www.swegonhomesolutions. ﬁ (Työkalut > Etsi PDF ”W3/W4/W5/W9”). Koneen käyttötilojen puhallinnopeudet asetetaan Smart-ohjauspaneelin avulla.

Konetta ei saa käyttää ilman suodattimia ja koneessa saa käyttää vain Swegonin suosittelemia suodattimia. Konetta ei saa ottaa käyttöön ennen kuin työvaiheet, joissa syntyy suuria määriä hiontapölyä tai muita epäpuhtauksia, on saatu valmiiksi. Ensimmäinen suodattimien vaihto tulee tehdä kolme kuukautta käyttöönoton jälkeen ja seuraavat kuuden kuukauden välein. Ensimmäinen vaihtoväli on lyhyempi, koska rakennuspöly ja rakennuksen suurempi kosteuskuorma ensimmäisten kuukausien aikana voivat aiheuttaa suodattimien tukkeutumisen tavallista aiemmin.

1.2 Ilmanvaihtojärjestelmän ohjaus

Puhaltimia voidaan ohjata neljään käyttötilaan Smart-ohjauspaneelista tai kolmeen käyttötilaan yhteensopivasta Swegon CASA liesikuvusta:

• Tehostus = Suuri ilmavirta, jota käyte-

tään kun ilmanvaihdon tarve kasvaa esim. ruuanlaiton, saunomisen, suihkun tai pyykinkuivauksen yhteydessä.

• Kotona = normaali ilmavirta. Takaa, että

asunnossa on riittävästi raikasta sisäilmaa ja että rakenteet voivat hyvin.

• Poissa = Alhainen ilmavirta. Vähentää

energiankulutusta silloin kun ilmanvaihdon tarve asunnossa on pieni.

• Matkoilla = Erittäin alhainen ilmavirta ja ma-

talampi tuloilman lämpötila. Käytetään kun asunto on tyhjillään ja ilman kosteuskuormitusta. (Valittavissa vain Smart-paneelista)

1.2.1 Smart-ohjauspaneeli

Kaikkia koneen toimintoja voidaan ohjata ja asetuksia muuttaa Smart-ohjainpaneelin avulla.

Kun jännite kytketään päälle, ilmanvaihtokone käynnistyy valittuun oletuskäyttötilaan esim. Kotona. Mahdollisen sähkökatkon jälkeen laite käynnistyy samaan käyttötilaan mikä oli käytössä ennen sähkökatkoa, ei kuitenkaan tehostukselle.

1.2.2 Liesikupuohjaus

Kun puhallintilojen asetukset on tehty ohjauspaneelin avulla, seuraavat toiminnot ovat käytettävissä liesikuvun ohjauspaneelista.

1 2 3 4 5

1. Koneen puhallinnopeuden valinta.

Ilmanvaihtokoneen nopeudeksi voidaan valita poissa, kotona tai tehostus -tila. Tehostusnopeus on ajastettu 60 minuuttiin, minkä jälkeen nopeus palautuu kotona-tilaan.

2. Puhallinnopeuden ilmaisin.

Merkkivalo ilmaisee ilmanvaihtokoneen käytössä olevan puhallinnopeuden. Valot vasemmalta oikealle merkitsevät puhallintiloja poissa, kotona ja tehostus.

3. Kuvun läpän ohjaus.

Kuvun läpän aukioloajaksi voidaan valita joko 30, 60 tai 120 minuuttia. Jokainen painallus lisää aukioloaikaa pykälällä ja neljäs painallus sulkee läpän.

4. Läpän aukiolon ilmaisin.

Merkkivalojen määrä ilmaisee valitun läpän aukioloajan. Kun yksikään valoista ei pala, läppä on kiinni. 1 valo = 30 minuuttia 2 valoa = 60 minuuttia 3 valoa = 120 minuuttia

5. Kuvun valaisimen ohjaus.

Oikeus muutoksiin pidätetään. 5www.swegonhomesolutions.ﬁ

2. Käyttö

2.1 Smart-ohjauspaneeli

Smart-ohjauspaneelissa on värinäyttö ja kolme hipaisupainiketta. Kun paneelia ei käytetä, näyttö menee lepotilaan, jonka viive, kirkkaus ja lepotilan sisältö on käyttäjän valittavissa. Ohjauspaneeli palautuu lepotilasta kun mihin tahansa painikkeeseen kosketaan.

Ohjauspaneelissa on sisäänrakennettu lämpöanturi, jota voi käyttää huonelämpötilan mittaamiseen.

2.1.2 Ohjainpaneelin esittely

1. Kellonajan näyttö.

2. Huonelämpötilan näyttö.

3. Smart-toimintojen symboli. Tässä kohdassa oleva symboli kertoo, mitä sen alla olevasta painikkeesta painettaessa tapahtuu. Esitetyssä tilanteessa aukeaa Smart-toimintojen valikko. Kun taas esimerkiksi takka- tai muun vastaavan toiminnon ollessa käytössä, tällä paikalla näkyy x-symboli ja painallus pysäyttää kyseisen toiminnon.

4. Käytössä olevan tilan näyttö. Symboli kertoo millä nopeudella ilmanvaihtokone toimii. Jos käytössä on joku Smart-

automaattitoiminnoista, tässä kohdassa näkyy kyseisen toiminnon symboli.

5. Päävalikon symboli Tässä kohdassa oleva symboli kertoo, mitä sen alla olevasta painikkeesta painettaessa tapahtuu. Esitetyssä tilanteessa aukeaa päävalikko.

6. Ylös-painike. Painikkeen toiminta riippuu ohjauspaneelin tilasta. Perustilassa painike toteuttaa sen yläpuolella olevan symbolin esittämän toiminnan. Valikkonäkymässä painikkeella siirretään kursoria ylös ja säätötilanteessa painikkeella muutetaan säädettävää arvoa isommaksi. Pidettäessä painiketta pitkään painettuna valikkonäkymässä, kursori siirtyy valikon alkuun (paluu).

7. Valintapainike Painikkeen toiminta riippuu ohjauspaneelin tilasta. Perustilassa painike vaihtaa koneen käyttötilaa. Valikkonäkymässä painike aktivoi kursorin osoittaman asetuksen

muokkausta varten ja kuittaa tehdyn asetuksen. Pitämällä painiketta pitkään painettuna valikkotilassa, näyttö palautuu takaisin perustilaan. Smart-toiminnot valikossa pitkällä painalluksella pääsee valitun toiminnon asetuksiin.

8. Alas-painike. Painikkeen toiminta riippuu ohjauspaneelin tilasta. Perustilassa painike toteuttaa sen yläpuolella olevan symbolin esittämän toiminnan. Valikkonäkymässä painikkeella siirretään kursoria alas ja säätötilanteessa painikkeella muutetaan säädettävää arvoa pienemmäksi. Pidettäessä painiketta pitkään painettuna valikkonäkymässä, kursori siirtyy valikon loppuun.

6 7 8

Oikeus muutoksiin pidätetään.www.swegonhomesolutions.ﬁ6

2.2 Valikon rakenne

Smart-toiminnot

Takkatoiminto

Matkoilla

Liesikuputoiminto

Keskuspölynimuritoiminto

Smart-toiminnot

Tehostusaika 60 min

Takkatoiminto Matkoilla Liesikuputoiminto Keskuspölynimuritoiminto Kotona/Poissa/Tehostus autom. Kesätoimintotehostus Ilmankosteusautomatiikka Lämpötilatehostus Ilmanlaatuautomatiikka Sammuta

Smart-toiminnot

Kotona/Poissa/Tehostus

Ilmankosteusautomatiikka

Käyttötila

Ilmanlaatuautomatiikka

Päävalikko

Hälytykset

Lämpötila Näyttö Diagnostiikka Viikko-ohjelmat Tietoja laitteesta Asetukset

Asetukset-valikon sisältö on esitetty Asennus,

käyttöönotto ja huolto-ohjeessa.

-automatiikka

Lämpötilatehostus

17°C

Smart-toiminnot valikossa näkyvät toiminnot

vaihtelevat ilmanvaihtokoneen varustelutason ja käyttöönottovaiheessa tehtyjen valintojen mukaan.

Oikeus muutoksiin pidätetään. 7www.swegonhomesolutions.ﬁ

2.3 Paneelin käyttöönotto

Kun Smart-ohjauspaneeli otetaan käytöön ensimmäistä kertaa se käynnistyy käyttöönottotilaan. Ensin näyttöön tulee kielen valinta. Kielivaihtoehtoja voi selata ylös- ja alaspainikkeilla. Haluttu kieli saadaan käyttöön painamalla valintapainiketta.

Alkuasetukset

Aika

10:26

TEHOSTUSAIKA Tehostus-käyttötilan toimintaa voi säädellä valitsemalla halutun tehostusjakson pituuden 30, 60 tai 120 minuuttia. Myös jatkuva tehostus on mahdollinen. Jos tehostusajaksi valitaan jatkuva, ilmanvaihtokone pysyy tehostustilassa kunnes käyttötilaa vaihdetaan ohjauspaneelista.

Päivä Näytön ID

Hyväksy

Kun kieli on valittu, näkyviin tulee alkuase-

tukset-valikko. Jos järjestelmässä on jo aika ja

viikonpäivä asetettuna voi asetukset hyväksyä valintapainikkeella. Jos tiedot puuttuvat tai ovat vääriä, ne kannattaa säätää kohdalleen. Jos järjestelmään on asennettu jo aiemmin näyttö, jonka ID on 1, täytyy toisen näytön ID:ksi asettaa 2.

2.4 Smart-toiminnot

Smart-toiminnot valikossa näkyvät toiminnot

vaihtelevat ilmanvaihtokoneen varustelutason ja käyttöönottovaiheessa tehtyjen valintojen mukaan. Tässä esitellään kuitenkin kaikki Smart-toiminnot.

Smart-toiminnot valikosta voi käynnistää haluamansa toiminnon painamalla valintapainiketta halutun toiminnon kohdalla. Painettaessa valintapainiketta pitkään, päästään käsiksi kyseisen toiminnon asetuksiin. Osa toiminnoista on ns. taustatoimintoja. Niiden kohdalla valikossa on valintaruutu, joka osoittaa onko toiminto käytössä vai ei.

Kaikki Smart-tehostukset voi keskeyttää väliaikaisesti valintapainiketta painamalla. Toiminto jää kuitenkin päälle ja ehtojen täyttyessä uudelleen tehostus toimii normaalisti.

W3-koneen malleissa W03VR05SL00A ja W03VL05SL00A takka-, liesikupu- ja keskuspölynimuritoiminnot eivät ole käytettävissä.

Maanantai

MATKOILLA

Käyttämällä Matkoilla-toimintoa, kun asunto on pitkiä aikoja tyhjillään, voidaan vähentää ilmanvaihtokoneen energian kulutusta.

Matkoilla-toiminnon asetuksista on valittavissa haluttu puhallinnopeuksien pudotus poissatilaan nähden (max 20 %) ja haluttu tuloilman lämpötilan pudotus (max 2 °C).

Matkoilla-toiminnon aikana ulkoinen viilennys ei ole sallittu.

TAKKATOIMINTO Älykäs takkatoiminto helpottaa takan sytyttämistä ja auttaa varmistamaan puhtaan palamisen. Takan veto-ongelma esiintyy yleisimmin syksyllä, kun sisä- ja ulkoilman lämpötilaero on pieni ja savuhormi on kylmä. Takkatoiminto laskee poistoilmapuhaltimen nopeutta ja nostaa tarvittaessa tuloilmapuhaltimen nopeutta. Tämä tuottaa hetkellisen ylipaineen asuntoon takan sytyttämisen ajaksi ja ”pakottaa” savuhormin vetämään. Ensimmäisen vaiheen jälkeen takkatoiminto siirtyy ylläpitotilaan ja kompensoi paloilman tarvetta. Toiminto voidaan keskeyttää ohjauspaneelista.

Takkatoiminnon asetuksista on valittavissa toiminnolle haluttu käyntiaika (max 60 min) ja haluttu puhallinero (max 50 %). Jos takkaa sytytettäessä esiintyy veto-ongelmia puhallineroprosenttia voi maltillisesti kasvattaa oletusarvosta.

Kovilla pakkasilla runsas takkatoiminnon käyttö saattaa aiheuttaa koneen jäätymisen.

Oikeus muutoksiin pidätetään.www.swegonhomesolutions.ﬁ8

LIESIKUPUTOIMINTO Liesikuputoiminto tasapainottaa ilmanvaihtoa liesituuletinta käytettäessä, auttaa estämään liiallisen alipaineen muodostumista ja parantamaan liesituulettimen kärynsieppauskykyä. Toiminto käynnistyy automaattisesti kun yhteensopivan liesikuvun läppä avataan ja on päällä kunnes läppä sulkeutuu.

Toiminto voidaan käynnistää myös Smartpaneelista, jolloin toiminto on päällä asetetun ajan (max 120 min). Katso ohjeet toiminnon käyttöönottoon ja säätöön Asennus-, käyttöönotto- ja huolto-ohjeesta.

Asetusnäkymässä A+ nyt -arvo näyttää nykyisen hiilidioksiditason. Toiminto säädetään määrittelemällä kotona- ja poissa-rajat. Sopivan arvon Kotona-rajaksi voi määritellä katsomalla valikossa näkyvän A+ nyt -arvon kun asunnossa on normaali määrä ihmisiä. Pienentämällä Kotona-rajaa ilmanvaihdon taso nousee. Poissa raja voidaan määritellä vastaavasti katsomalla A+ nyt -arvo, kun asunto on ollut tyhjänä useita tunteja. Suurentamalla Poissa-rajaa kone menee Poissa-tilaan nopeammin.

Jos tuntuu, että ilmanvaihtokone reagoi liian nopeasti hiilidioksiditason muutoksiin, suoda-

tusaikaa voi kasvattaa.

KESKUSPÖLYNIMURITOIMINTO

Keskuspölynimuritoiminto auttaa tasapainottamaan ilmanvaihtoa keskuspölynimuria käytettäessä ja estämään liiallisen alipaineen muodostumista ja parantaa siivoustulosta. Ilmanvaihtokoneen kytkintuloon voi tuoda kytkintiedon keskuspölynimurilta jolloin toiminto menee automaattisesti päälle kun keskuspölynimuri käynnistetään.

Toiminto voidaan käynnistää myös Smartpaneelista, jolloin toiminto on päällä asetetun ajan (max 120 min). Kompensointi-asetuksella (max 50 %) voidaan säätää toiminnon tehokkuus.

KOTONA/POISSA/TEHOSTUS -AUTOMATIIKKA

Toiminto on käytettävissä vain hiilidioksidianturilla varustetuissa malleissa. Automatiikka ohjaa ilmanvaihdon voimakkuutta portaattomasti asunnon hiilidioksiditason mukaan.

Kotona/Poissa/Tehostus -autom.

A+ nyt 950 ppm

Kotona-raja

Poissa-raja Suodatusaika

900 ppm 600 ppm

1 min

ILMANKOSTEUSAUTOMATIIKKA Toiminto on käytettävissä vain kosteusanturilla varustetuissa malleissa. Toiminto tehostaa ilmanvaihtoa ihmisen aiheuttaman normaalin kosteuskuormituksen mukaan, esim. suihkun aiheuttama ylimääräinen kosteus asunnossa. Jos asunnon kosteustaso (RH) on pidempään yli 60 %, niin suosittelemme tehostamaan ilmanvaihtoa ja tarkistamaan kosteuden lähteen.

Ilmankosteusautomatiikka

RH nyt 30 %

Tehostusraja

Täystehostus

5 % + RH

30 % + RH

Saunarajoitus Sauna, kiinteä tehostus

Asetusnäkymässä RH nyt -arvo näyttää nykyisen kosteustason.

Ilmankosteusautomatiikka mittaa poistoilman vuorokauden keskiarvoa ja vertaa sitä nykyiseen arvoon. Kun kosteus nousee tehostusraja-arvon verran, ilmanvaihtoa aletaan tehostaa portaattomasti.

Ottamalla automaattinen saunarajoitus käyttöön, ilmanvaihtoa tehostetaan asetetun arvon verran saunomisen aikana. Toiminto estää mahdollisen häiritsevän puhallinnopeuksien vaihtelun saunomisen aikana.

5 %

Oikeus muutoksiin pidätetään. 9www.swegonhomesolutions.ﬁ

KESÄTOIMINTOTEHOSTUS Kesätoiminto

Kuumina kesäpäivinä lämmönvaihdin ottaa talteen sisäilman viileyden ja viilentää sisään tulevaa ulkoilmaa. Yöaikana lämmönvaihdin ohitetaan ja asunto viilennetään raikkaalla ulkoilmalla. Automaattisen kesätoiminnon asetuksia voidaan hienosäätää kesätoimintotehostus valikosta.

Kesätoiminto

Ulkolämpötilaraja

Huonelämpö, käynnistys Viilennysnopeus (tulo) 80%

Kesätoiminnolle määritellään ulkolämpö-

tilaraja ja huonelämpö, käynnistys -raja,

joiden tulee ylittyä, jotta toiminto tulee käyttöön. Lisäksi ulkoilman on oltava huoneilmaa viileämpää.

Kesätoiminnon aikana on mahdollista tehostaa ilmanvaihtoa valitsemalla kesätoimintotehostus käyttöön Smart-toiminnot -valikosta.

Kesätoimintotehostus sallii viilennysnopeuden käytön kun asetetut raja-arvot täyttyvät. Tehostustoiminto voidaan rajoittaa sallimalla

viikko-ohjelmalla viilennysnopeuden vain tiettyinä aikoina.

ILMANLAATUAUTOMATIIKKA Toiminto on käytettävissä vain ilmanlaatuautomatiikalla varustetuissa malleissa. Ilmanlaatuautomatiikka tehostaa ilmanvaihtoa portaattomasti sisäilman laadun mukaisesti.

14°C 22°C

Asetusnäkymässä AQ nyt -arvo näyttää nykyisen ilmanlaadun tason. Toiminto säädetään määrittelemällä tehostusraja, jolla ilmanvaihdon tehostuksen halutaan alkavan ja suurin tehostus, millä arvolla ilmanvaihtokoneen halutaan saavuttavan tehostuksen maksimin. Sopivat arvot voi määritellä valikossa näkyvän

AQ nyt -arvon perusteella.

Jos tuntuu, että ilmanvaihtokone reagoi liian nopeasti ilmanlaadun tason muutoksiin, suo-

datusaikaa voi kasvattaa.

LÄMPÖTILATEHOSTUS

Toiminto on käytettävissä vain kesätoiminnon ja ulkoisen lämmitys-/viilennyspatterin kanssa. Toiminto tehostaa ilmanvaihtoa portaattomasti, kun huoneilmaa on tarve lämmittää tai viilentää.

Lämpötilatehostus

Lämmitysvahvistus 5%

Jäähdytysvahvistus

Käytössä Poissa-tilassa

Asetusnäkymässä voidaan säätää lämmitykselle ja jäähdytykselle vahvistusarvot. Toiminto tehostaa ilmanvaihtoa huonelämpötilan ja asetusarvon erotuksen mukaan siten, että yhden asteen poikkeama aiheuttaa vahvistuksen mukaisen tehostuksen. Tehostusta rajoitetaan jos tuloilma on liian kuumaa tai kylmää.

Valikosta voi myös valita onko toiminto käytössä poissa tilassa.

Ilmanlaatuautomatiikka

AQ nyt 620 ppm

Tehostusraja

Suurin tehostus Suodatusaika

800 ppm

1400 ppm

1 min

SAMMUTUS Laite voidaan sammuttaa valitsemalla ”Sammuta” Smart-toiminnot -valikosta. Ilmanvaihtoa ei tulisi sammuttaa kuin huoltoa varten. Esimerkiksi taloyhtiökäytössä sammu-

tus-valintaa ei usein ole valittu näkyviin.

Oikeus muutoksiin pidätetään.www.swegonhomesolutions.ﬁ10

2.5 Päävalikko

HÄLYTYKSET

Kun kone toimii normaalisti, tämä valikko on tyhjä. Mikäli järjestelmässä on aktiivinen vikatilanne, tilanteen mukainen hälytysteksti näkyy tässä valikossa. (ks. 3.1 Hälytykset)

Jos taas järjestelmässä on ollut häiriötilanne, joka on poistunut, valikossa näkyy ilmoitus häiriöstä, joka voidaan kuitata. Aktiivista hälytystä ei voi kuitata. (ks. 3.1 Hälytykset)

LÄMPÖTILA

Tuloilman lämpötilan asetus on käytettävissä vain jälkilämmitysvastuksella varustetuissa malleissa.

Käyttäjä asettaa halutun arvon tuloilman minimi lämpötilalle, jonka kone pyrkii saavuttamaan, jos se on mahdollista. Swegon suosittelee tuloilman lämpötilan asetukseksi 15 - 20 °C ja tehdasasetus on 17 °C, mikä riittää vedottomaan ilmanvaihtoon. Tuloilman lämpötilan suositellaan olevan 3-4 °C huonelämpötilaa alhaisempi, jotta tuloilma sekoittuu huoneilmaan hyvin.

Huomioi seuraavat asiat tuloilman lämpötilan säädössä:

• Korkea lämpötila-asetus myös lisää laitteen sähköenergian kulutusta.

• Matala lämpötila-asetus esim. 14 °C voi aikaansaada kondenssin kertymistä järjestelmään.

• Ilmanvaihtokone ei pysty jäähdyttämään tuloilmaa ilman lisävarusteena saatavaa kanavapatteria.

Lisävarusteena saatavan ulkoisen lämmitys-/ viilennyspatterin käyttöönotto ja säätö on ohjeistettu patterin Asennus,- käyttö- ja huolto-ohjeessa.

NÄYTTÖ Tässä valikossa tehtävät asetukset ovat aikaasetuksia lukuunottamatta näyttökohtaisia.

Näyttö

Kieli

Lepotilan kirkkaus

Näytä kello Näytä huonelämpötila Huonelämpötilan hienosäätö Näytön ID Kello Päivä

0,0°C

10:26

Maanantai

Lepotilan valinta Lepotilan viive

60s

Palauta näytön tehdasasetukset

Säädettävät ominaisuudet ovat:

• Kieli.

• Lepotilan kirkkaus. Tätä arvoa säätämäl-

lä voi vaikuttaa siihen, paljonko näytön kirkkaus muuttuu lepotilaan siirryttäessä. Jos arvoksi laitetaan 10, näyttö ei himmene lainkaan.

• Näytä kello. Valitaan jos kellonaika halu-

taan näkyviin perusnäytölle.

• Näytä huonelämpötila. Valitaan jos huon-

elämpötila halutaan näkyviin perusnäytölle.

• Huonelämpötilan hienosäätö. Jos näytön

mittaama lämpötila poikkeaa esimerkiksi toisaalle samaan huoneeseen sijoitetun lämpömittarin näyttämästä, niin näytön lämpötila-anturin voi kalibroida kohdalleen tätä hienosäätöarvoa muuttamalla.

• Näytön ID. Jos järjestelmään asennetaan

kaksi näyttöä, toisen ID:ksi tulee asettaa 1 ja toisen 2. Järjestelmässä ei voi olla kahta näyttöä samalla ID:llä.

• Kello.

• Päivä.

• Lepotilan valinta. Jos lepotilaksi valitaan

”EI käytössä” näyttö vain himmenee ja Smart-toimintojen ja päävalikon symbolit katoavat näkyvistä. Jos valitaan ”Toiminto” lepotilassa näytetään koneen käyttötilaa vastaava symboli.

Oikeus muutoksiin pidätetään. 11www.swegonhomesolutions.ﬁ

• Lepotilan viive. Tämä arvo määrittää,

kuinka nopeasti näyttö siirtyy lepotilaan kun mitään painiketta ei paineta.

• Palauta näytön tehdasasetukset.

DIAGNOSTIIKKA

Tässä valikossa on mahdollista tarkastella ilmanvaihtokoneen toimintaan liittyviä tietoja.

Diagnostiikasta löytyvät osa-alueet ovat:

• Huoltomuistutin.

Huoltomuistutin

Huoltoväli Seuraava huolto Nollaa laskuri

Tässä valikossa määritellään onko huoltomuistutin käytössä vai ei ja määritellään huoltovälin pituus. Valikossa näkyy myös jäljellä oleva aika ennen seuraavaa huoltoa. Jos koneen huolto tehdään ennen huoltovälin täyttymistä, laskuri voidaan nollata.

• Lämpötilat.

Lämpötilat

Ulkoilma

Tuloilma ennen jälkilämmit. Tuloilma Poistoilma 22,3°C Jäteilma Huoneilma Näyttö Vesipatteri 23,0°C

Valikossa näkyvät lämpötila-arvot vaihtelevat sen mukaan mitä antureita koneessa on käytössä.

6 kk

6,0 kk

-12,2°C 11,8°C

16,9°C

-0,2°C 21,8°C 21,8°C

• Smart-toiminnot.

Smart-toiminnot

A+

AQ RH AH AH-raja

A+-ohjaus

830 ppm 770 ppm

41 %

11,8 g/m 12,6 g/m

-3 %

RH-ohjaus AQ-ohjaus Smart-ohjaus 1 %

Valikossa näkyvät arvot vaihtelevat sen mukaan mitä Smart-antureita koneessa on käytössä. Mittauslukemat ovat Smart-anturien mittausarvoja ja AH-raja on ilmankosteusautomatiikalle asetettu absoluuttisen kosteuden raja, jolla tehostus alkaa. Ohjaustiedot osoittavat kuinka paljon eri Smart-automaattiohjaukset tehostavat ilmanvaihtoa kotona-tilaan nähden. Smart-

ohjaus -arvo näyttää kaikkien Smart-

toimintojen yhteenlasketun tehostuksen.

Smart-mittaukset: CO2, RH ja VOC. Absoluuttiset mittaustulokset eivät vaikuta automaattitoimintojen säädön hyvyyteen.

• Puhallinnopeudet.

Puhallinnopeudet

Tulopuhaltimen ohjaus

Tulopuhallin Poistopuhaltimen ohjaus Poistopuhallin

Valikossa näytetään koneen puhaltimien ohjausprosentit ja pyörimisnopeudet.

60 %

1200 RPM

60 %

1200 RPM

0 % 4 %

Oikeus muutoksiin pidätetään.www.swegonhomesolutions.ﬁ12

• Lämmitys ja jäähdytys.

Lämmitys ja jäähdytys

Jälkilämmitysteho

Tuloilma-asetus Tuloilman lämpötila Kesäviilennys Esilämmitystila

Valikossa näytetään jälkilämmittimen/viilentimen ohjausteho ja tuloilman asetus ja lämpötila. Lisäksi valikossa on indikointitieto

kesäviilennyksestä ja esilämmityksestä.

• Huurtumisen esto.

Huurtumisen esto

Automaattisen Huurtumisen eston tilatieto.

• Ulkoiset ohjaukset.

Ulkoiset ohjaukset

Tehostus

Poissa Liesikupu / imuri Takka Suodatinvahti DDC puhallinohjaus DDC lämpötilaohjaus

Valikossa on indikointitiedot ulkoisten ohjauksien tilasta.

0 % 17°C 17°C

VIIKKO-OHJELMAT Koneen toimintaa on mahdollista ohjata maksimissaan neljällä eri viikko-ohjelmalla.

Viikko-ohjelmat

Käytössä

Ohjelma 1

Poissa

Ohjelma 2 Ohjelma 3 Ohjelma 4

Ohjelma 1

Tila

Poissa

17°CLämpötila

Aloitusaika Lopetusaika

07:00

16:00

Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai

Kunkin ohjelman osalta on mahdollista valita haluttu käyttötila ja lämpötila. Jokaiselle ohjelmalle määritellään aikarajat ja viikonpäivät jolloin se on käytössä.

Valitsemalla kotona-tila voidaan Smarttehostukset poistaa käytöstä haluttuna aikana, esim. yön ajaksi.

Oikeus muutoksiin pidätetään. 13www.swegonhomesolutions.ﬁ

TIETOJA LAITTEESTA

Tietoja laitteesta

Laitemalli

Parametriversio Näytön ohjelmaversio

2.6 Econo-mallin lämmityksen säätö

Econo-mallin vesikiertoisen jälkilämmityspatterin säätö tehdään koneen sisällä sijaitsevasta termostaatista. Termostaatin säätöasennot vastaavat seuraavia lämpötiloja:

W5 ilmanvaihtokoneen kanssa voidaan käyttää erillistä kanavaan asennettavaa vesikiertoista lämmityspatteria. Lämmityspatteri otetaan

käyttöön ja säädetään Smart-ohjauspaneelin avulla. Käyttöönotto ja säätö on ohjeistettu kanavapatterin Asennus-, käyttö- ja huoltoohjeessa. Lämmityskanavapatteri on lisävaruste: SDHW16033W.

2.7 Manuaalinen ohituspelti

W3/W4-kone on saatavana myös manuaalisella lämmönvaihtimen kesäohituspellillä. Lämmönvaihtimen ohitus on laitteeseen rakennettu ominaisuus, jolla voidaan ohittaa lämmön talteenotto kuumana kesäaikana.

Ohitus otetaan käyttöön avaamalla poistoilmakammiossa oleva ohituspelti vetämällä lukitussokan renkaasta ja kääntämällä pellin kampi ala-asentoon. Luukun ollessa auki, sähköinen jälkilämmitys on poissa käytöstä.

2.0b144Laitteen ohjelmaversio

1.5b191

8 °C

11 °C

14 °C

17 °C

20 °C

23 °C)

26 °C)

1.0

Lämmityskauden jälleen alettua suljetaan kesäohitusluukku siten, että lukitussokka tulee paikalleen sille takoitettuun reikään. Talviasento on merkitty koneeseen lumihiutaletarralla.

Talvi

Kesä

Tärkeää

Jäätymissuojaustoiminto Kylmällä säällä poistoilman

ollessa kosteaa, lämmönvaihtimeen saattaa kertyä jäätä. Suojaustoiminto pienentää silloin automaattisesti tuloilmapuhaltimen nopeutta. Näissä olosuhteissa puhallinnopeuden vaihteleminen on siis normaalia. Tietyissä olosuhteissa on normaalia, että pieniä määriä jäätä voi muodostua ilmanvaihtokoneen sisälle.

Oikeus muutoksiin pidätetään.www.swegonhomesolutions.ﬁ14

3. Hälytykset ja vianetsintä

3.1 Hälytykset

Mahdolliset häiriöt ilmanvaihtokoneen toiminnassa ilmaistaan symboleilla perusnäytön ylärivillä. Kun järjestelmässä on aktiivinen hälytys, näyttö siirtyy lepotilasta normaaliin kirkkauteen eikä lepotila mene uudelleen päälle hälytyksen ollessa aktiivinen. Aktiivisen hälytyksen

symboli on . Hälytyksen aiheuttanut tilanne käy ilmi päävalikon kohdasta hälytykset. Kun aktiivinen vikatilanne on poistunut, näyttöön jää ns. info-hälytys, . Info-hälytyksen voi kuitata päävalikon kohdasta hälytykset.

Tila Hälytys Toimenpide

T1...T8 anturivika Ota yhteys huoltoon. Kone toimii rajoitetussa tilassa.

Jälkilämmitinvika Tarkista ylilämpösuoja. Ota yhteys huoltoon.

Etulämmitinvika Tarkista ylilämpösuoja. Ota yhteys huoltoon.

Vesipatterin jäätymisvaara Varmista, että vesikiertoisessa lämmitysjärjestelmässä on

kierto päällä ja että koneen lämmityspatterille tulee riittävän lämmintä vettä.

Tulopuhallinvika Ota yhteys huoltoon.

Poistopuhallinvika Ota yhteys huoltoon.

Yhteysvirhe Käynnistä laite uudelleen, jos vika ei poistu, ota yhteys

huoltoon.

Ulkoinen hätäseis / palohälytys

Sisäinen virhe Käynnistä laite uudelleen, jos vika ei poistu, ota yhteys

Huoltomuistutin Suorita koneen huolto ja kuittaa huoltomuistutin.

Suodatinvahti Vaihda suodattimet ja kuittaa suodatinvahti.

3.2 Vianetsintä

Ilmanvaihtojärjestelmä on kokonaisuus, joka

koostuu useista järjestelmäkomponenteista,

jotka kaikki vaikuttavat järjestelmän toimin-

taan. Ilmanvaihdon toimintahäiriö voi johtua

mistä tahansa ilmanvaihtojärjestelmän osasta

tai järjestelmän asennuksesta. Jos takuuaikai-

sessa (2 vuotta) laitteessa on tarkastusten jäl-

keen (katso tarkastuslista Asennus-, käyttöön-

tto- ja huolto-ohjeesta) toimintahäiriöitä, voit

kirjata ne palautekaavakkeeseen osoitteessa

Oikeus muutoksiin pidätetään. 15www.swegonhomesolutions.ﬁ

Hälytys poistuu automaattisesti kun ulkoinen hätäseis tai palohälytys on ohi. Tilanteesta ei jää info-hälytystä.

huoltoon. Kone toimii rajoitetussa tilassa.

www.casahelp.ﬁ. Samalta sivustolta löytyy myös ohjeita, huoltovideot ja usein kysytyt kysymykset.

Jos laitteeseen tai ilmanvaihtojärjestelmään tulee ongelma tai vika takuuajan jälkeen (2 vuotta), otathan yhteyttä valtuutettuun huoltoliikeverkostoomme www.swegonhomesolutions.ﬁ, taloyhtiösi huoltoon tai muuhun ilmanvaihdon korjaukset hallitsevaan huoltoliikkeeseen.

4. Huolto

4.1 Huoltomuistutin

Huoltomuistutus aktivoituu asetetuin väliajoin ja näyttää -symbolin ohjauspaneelin näytöllä. Tehdasasetuksena huoltomuistutus ei ole käytössä. Se voidaan ottaa käyttöön päävalikon kohdasta Diagnostiikka/Huoltomuistutin. Ilmanvaihtokoneen suositeltava huoltoväli on kuusi kuukautta.

Huoltomuistutus nollataan päävalikon kohdasta Hälytykset, kun huolto on suoritettu. Jos huolto suoritetaan ennen hälytystä voidaan huoltomuistutin kuitata Diagnostiikka/ Huoltomuistutin -valikosta.

4.2 Koneen avaaminen

Katkaise koneen jännitteensyöttö, vetämällä pistotulppa pistorasiasta, ennen huoltotoimenpiteiden aloittamista. Odota muutama minuutti ennen huolto-oven avaamista, jotta puhaltimet ehtivät pysähtyä ja mahdolliset lämmittimet jäähtyä.

W3 ja W4 -koneissa on yksi lukitussalpa oven reunassa ja ovi on saranoitu. Huolto-ovi avataan kääntämällä lukitussalpaa talttapäisellä ruuvimeisselillä.

W5-koneen oven yläreunassa on yksi lukitussalpa. Huolto-ovi avataan kääntämällä lukitussalpaa talttapäisellä ruuvimeisselillä. Tue ovea yläreunasta toisella kädellä kun avaat salvan. Kallista ovea yläreunasta itseäsi kohti ja nosta sitten ovi pois paikaltaan. Ovi painaa noin 11 kiloa.

W9-koneessa on kaksi lukitussalpaa ja ovet on saranoitu. Huolto-ovet avataan kääntämällä lukitussalpoja talttapäisellä ruuvimeisselillä.

4.3 Suodattimet

Suodattimet tulee vaihtaa vähintään kuuden kuukauden välein. Suodattimet pitää mahdollisesti puhdistaa tai vaihtaa useammin, jos asunnossa esiintyy paljon pölyä tai mikäli ulkoilmassa on paljon epäpuhtauksia.

Uudessa asunnossa on rakennusaikaista kosteutta ja suodattimet saattavat likaantua tavallista nopeammin. Ensimmäinen suodattien vaihto

tulee siksi tehdä noin kolme kuukautta ilmanvaihtokoneen käyttöönoton jälkeen.

Konetta ei saa käyttää ilman suodattimia. Koneessa saa käyttää vain Swegonin suosittelemia suodattimia. Tämä on tärkeää, koska ulkoisesti täysin saman näköisillä ja kokoisilla suodattimilla voi olla hyvin erilaiset painehäviöt ja suodatuskyky. Käytettäessä vääränlaisia suodattimia ilmanvaihtokone ei välttämättä toimi suunnitellulla tavalla. Oikean suodattimen voit tarkastaa osaluettelosta.

4.4 Koneen sisäpinnat

Puhdista tarvittaessa koneen sisäpinnat imuroimalla tai pyyhkimällä kostealla rätillä.

4.5 Kondenssivedenpoisto

Tarkista, ettei koneen pohjan kondenssivedenpoistoviemäri ole tukossa. Tarkasta sen toiminta kaatamalla koneen pohjalle pieni tilkka vettä. Kondenssiveden poistoviemäri sijaitsee koneen takaosassa lämmönvaihtimen alla.

4.6 Lämmönvaihdin ja puhaltimet

Koneen lämmönvaihtimen kunto ja puhtaus on tarkastettava vähintään kerran vuodessa. W3, W4 ja W9 -koneista lämmönvaihtimen saa ulos vetämällä. W5-koneesta vedetään ensin lämmönvaihtimen tiivistyslevy ulos (kuva W5, kohta 4), minkä jälkeen lämmönvaihtimen saa vedettyä ulos tarkastusta varten.

Lämmönvaihdin puhdistetaan tarvittaessa pehmeällä harjalla, imuroimalla tai juoksevalla vedellä. Mahdolliset puhdistusaineet eivät saa olla alumiinia syövyttäviä. Lämmönvaihtimen

kanavien pitää olla kuivat ennen asentamista takaisin koneeseen.

Puhaltimien kunto ja puhtaus on tarkastettava vähintään kahden vuoden välein. Puhaltimiin mahdollisesti kertynyt lika voi vaikuttaa ilmanvaihtokoneen toimintaan.

Erityisesti kun liesikuvun poistoilma kulkee ilmanvaihtokoneen kautta (W3/W4), voi rasvaa ja pölyä kertyä poistopuhaltimen siipipyörään ja koneen puhallinkammion seiniin.

Oikeus muutoksiin pidätetään.www.swegonhomesolutions.ﬁ16

Ohjeet puhaltimien irrottamiseksi löytyy

Asennus, käyttöönotto ja huolto-ohjeesta. Jos

puhaltimien siipipyöriin on kertynyt huomat-

tavan paljon likaa, puhdistus on syytä jättää

ammattilaisen tehtäväksi.

CASA® W3/W4 Smart

1. Tuloilmasuodatin

2. Poistoilmasuodatin

3. Lämmönvaihdin

4. Etulämmitysvastus

5. Jälkilämmitysvastus

W3/W4 Jälkilämmitysvastuksen ylilämpösuojan palautuspainike (vain sähkömallit)

Tärkeää

Päätelaitteita puhdistettaessa ei saa muuttaa tulo- ja poistoilmalaitteiden säätöjä. Venttiilit on säädetty ilmanvaihtojärjestelmän käyttöönoton yhteydessä.

W3/W4 etulämmitysvastuksen ylilämpösuojan palautuspainike

Valtuutettu henkilö asettaa puhallinnopeudet ilmanvaihtojärjestelmän käyttöönoton yhteydessä kansallisten määräysten mukaisesti. Ilmavirtoja ei pidä muutella itse, koska tällöin järjestelmän toiminta saattaa häiriintyä.

Oikeus muutoksiin pidätetään. 17www.swegonhomesolutions.ﬁ

CASA® W5 Smart

CASA

W9 Smart

1. Tuloilmasuodattimet

2. Poistoilmasuodatin

3. Lämmönvaihdin

4. Lämmönvaihtimen tiivistyslevy

5. Kondenssiveden poistoviemäri

6. Etulämmitysvastus

7. Jälkilämmitysvastus

8. Tuloilmapuhaltimen kiinnityspelti (etulämmitysvastuksen takana)

9. Poistoilmapuhaltimen kiinnityspelti

1. Tuloilmasuodatin

2. Poistoilmasuodatin

3. Lämmönvaihdin

4. Tuloilmapuhallin

5. Poistoilmapuhallin

Oikeus muutoksiin pidätetään.www.swegonhomesolutions.ﬁ18

Suodattimien ja varaosien verkkokauppa

Nyt voi tilata alkuperäiset suodattimet ja varaosat Swegon CASA -ilmanvaihtolaitteisiin helposti ja edullisesti verkkokaupastamme:

www.casastore.

www.swegonhomesolutions.

5. Suojaustoiminnot

Lämmönvaihtimen jäätymissuoja

Lämmönvaihdin on varustettu luotettavalla huurteenestotoiminnolla, joka takaa jatkuvan ja tasapainoisen ilmanvaihdon myös ääriolosuhteissa. Jos laitteen lämmönvaihdin uhkaa jäätyä, etuvastus kytkeytyy päälle, puhaltimien nopeudet muuttuvat tarvittaessa ja lämmin poistoilma estää lämmönvaihdinta jäätymästä.

Sähkötoiminen lämmityspatteri Automaattinen ylilämpösuoja kytkee patterin pois päältä vikatilanteessa. Suoja palautuu automaattisesti patterin jäähdyttyä.

Käsipalautteinen ylilämpösuoja palautetaan painamalla laitteen sisällä olevaa painiketta. Painikkeiden siijainti koneissa on merkitty ympyrällä oheisiin kuviin. Kun painettaessa tuntuu naksahdus, ylilämpösuoja on kuitattu.

Jos ylilämpösuoja laukeaa, näyttöön tulee Jälkilämmitinvika-hälytys. Hälytys poistuu, kun vika on kuitattu.

Puhaltimien ylikuumenemissuoja Puhaltimissa on ylikuumenemissuoja, joka pysäyttää ne, jos lämpötila nousee liian korkeaksi. Ne pysäytetään myös, jos koneeseen tulee vakava toimintahäiriö. Suoja palautuu automaattisesti, lämpötilan laskettua tai kun

toimintahäiriö on korjattu.

Econo-mallin vesipatteri Econo-malleissa on lämpötila-anturi, joka suojelee vesipatteria jäätymiseltä. Kun vesipatterin lämpötila laskee vaarallisen alas näyttöön tulee vesipatterin jäätymisvaara -hälytys, mutta kone toimii normaalisti.

Jos vesipatterin lämpötila alenee yhä, kone pysähtyy, jottei vesipatteri jäädy. Kun vesipatterin lämpötila on noussut riittävästi, kone käynnistyy ja näyttöön jää ns. info-hälytys, Info-hälytyksen voi kuitata päävalikon kohdasta hälytykset.

Lämpötila-anturit Jos havaitaan anturivika, kone toimii rajoitetussa tilassa koneen vaurioitumisen estämiseksi. Kyseiseen anturiin liittyvät toiminnot ovat poissa käytöstä, jolloin kone toimii niin hyvin kuin mahdollista. Koneen toiminta palautuu normaaliksi kun vika on korjattu.

Tärkeää

Jäätymissuojaustoiminto Kylmällä säällä poistoilman

Oikeus muutoksiin pidätetään.www.swegonhomesolutions.ﬁ20

6. Osaluettelo ja lisävarusteet W3/W4

210

1. Lämpötila-anturit

2. Puhallinpaketti (W3, R-malli):

- Tuloilmapuhallin: PEC119L

- Poistoilmapuhallin: PEC119R Puhallinpaketti (W3, L-malli):

- Tuloilmapuhallin: PEC119R

- Poistoilmapuhallin: PEC119L Puhallinpaketti (W4, R-malli):

- Tuloilmapuhallin: PWEC175L

- Poistoilmapuhallin: PEC119R Puhallinpaketti (W4, L-malli):

- Tuloilmapuhallin: PWEC175R

- Poistoilmapuhallin: PEC119L

3. Etulämmitysvastus 1000 W: 60369

Etulämmitysvastus 500 W: 50269 **

4. Jälkilämmitysvastus: 50269

5. Piirikortti EC: 603010

6. Ovikytkin: 60542

7. Suodatinsarja: W304FS

8. Lämmönvaihdin: 61033

9. Ovi: DPW100RL

10. Peltimoottori: 60348

11. Jälkilämmityspatteri (Econo, R-malli): 620220

Jälkilämmityspatteri (Econo, L-malli): 620221

12. Kondenssivesiletku: 502103

Lisävarusteet, asennus

• Suodatinsarja F7 + 2 x G3: W304FS

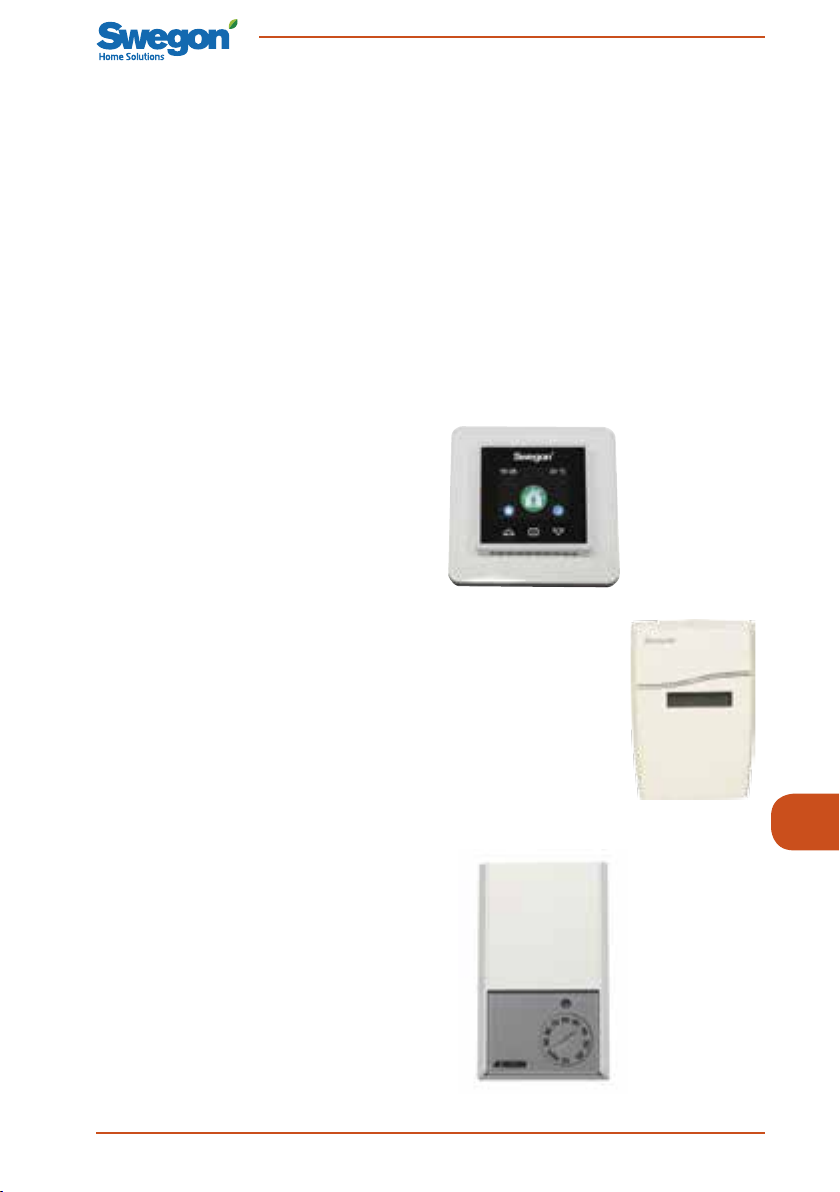

• Smart-ohjauspaneeli: SC10*

• Modulaarikaapeli 20 m: PMK20*

• Seinäasennusteline: PW080SAT*

• Kattoasennusteline (W3): PW080KA Kattoasennusteline (W4): PW100KA

• Höyrysulun tiivistyslevy (W3): PR080YP Höyrysulun tiivistyslevy (W4): PR100YP

• Vesilukko: UVL

*) Sisältyy toimitukseen

*) W4 mallit W04VR05S110A

W04VL05S110A W04VREES110A W04VLEES110A

**) W3 mallit W03VR05SL00A W03VL05SL00A

Oikeus muutoksiin pidätetään. 21www.swegonhomesolutions.ﬁ

7. Osaluettelo ja lisävarusteet W5

1. Lämpötila-anturit

2. Ohjauspaneeli: SC10

3. Modulaarikaapeli 20 m: PMK20

4. Puhallinpaketti: FW5

5. Etulämmitysvastus: 603601

6. Jälkilämmitysvastus: 603602

7. Piirikortti EC: 603010

8. Suodatinsarja: W05FS

9. Lämmönvaihdin: 61035

10. Ovi: DW5RL

11. Peltimoottori: 60348

12. Triac-tuplakytkin: 603059

13. Ovikytkin: 60542

14. Kondenssivesiletku: 502103

15. Seinäasennusteline: W05WMB

Lisävarusteet, asennus

• Suodatinsarja F7, G3 + lämmönkestävä suodatin: W05FS

• Smart-ohjauspaneeli: SC10

• Modulaarikaapeli 20 m: PMK20

• Kattoasennusteline (R/L): W05CMB

• Jalusta: W05FMB

• Höyrysulun tiivistyslevy (R/L): W05PP

• Vesilukko: UVL

Oikeus muutoksiin pidätetään.www.swegonhomesolutions.ﬁ22

8. Osaluettelo ja lisävarusteet W9

1. Lämpötila-anturit

2. Ohjauspaneeli: SC10

3. Modulaarikaapeli 20 m: PMK20

4. Puhallinpaketti: F230W

5. Jälkilämmitysvastus: 60361

6. Piirikortti EC: 603010

7. Ovikytkin: 60542

8. Suodatinsarja: 102W23SS

9. Lämmönvaihdin: 61030

10. Ovi, oikea, sis. lukot: DW230R1 Ovi, vasen, ei lukkoja: DW230L1

11. Triac-kytkin: 603013

12. Etuvastus: 60360

13. Jälkilämmityspatteri (Econo, R-malli): B230R Jälkilämmityspatteri (Econo, L-malli): B230L

14. Jalusta: 10223J

15. Peltimoottori: 60350

16. Kondenssivesiletku: 502103

Lisävarusteet, asennus

• Suodatinsarja F7 + 2 x G3: 102W23SS

• Smart-ohjauspaneeli: SC10

• Modulaarikaapeli 20 m: PMK20

• Vesilukko: UVL

Oikeus muutoksiin pidätetään. 23www.swegonhomesolutions.ﬁ

Hankkimasi ilmanvaihtojärjestelmän varustelu riippuu valitsemistasi lisävarusteista. Saatavilla on seuraavat lisävarusteet:

Lisävarusteet, ohjaustekniikka

• Smart-ohjauspaneeli (SC10). Smart-

ohjauspaneeli Exxact-kehyksellä.

• Smart-ohjauspaneeli (SC11). Smart-

ohjauspaneeli Jussi-kehyksellä.

• Tehostusajastin (105TK). Painike joka voi-

daan asentaa haluttuun paikkaan ja jonka avulla Tehostus voidaan kytkeä päälle.

• Kosteuskytkin (117KKH). Havaitsee, kun

suhteellinen ilmankosteus ylittää asetetun raja-arvon ja kytkee Tehostuksen päälle.

• Takkatoimintokytkin (102TKC). Painike joka

voidaan asentaa esim. takan viereen ja jonka avulla takkatoiminto voidaan kytkeä päälle.

• Läsnäoloanturi (102LT). Tunnistaa liik-

keen tilassa ja nostaa puhallinnopeuden Tehostus-arvoon.

• Hiilidioksidianturi (117HDL).

Automatiikka ohjaa ilmanvaihdon voimakkuutta portaattomasti asunnon hiilidioksiditason mukaan.

• Alipaineen kompensointi (117PK2).

Erillisellä kytkimellä (esim. paine-ero) voidaan antaa signaali, joka kompensoi ilmavirtoja, kun asuntoon on syntynyt alipaine erillistä liesituuletinta, huippuimuria

tai keskuspölynimuria käytettäessä.

• Valvonta (DDC). Tiettyjä toimintoja

voidaan ohjata rakennusautomaatiojärjestelmällä. Tarkempi kuvaus löytyy Teknisestä ohjeesta.

• Modbus. Mahdollistaa ilmanvaihtokoneen

liittämisen taloautomaatiojärjestelmään.

• Kotona/Poissa-kytkin. Useimmiten

huoneiston ulko-oven viereen asennettava kytkin käynnistää Poissa-toiminnon. Kytkin voi olla mikä tahansa sähkökalustesarjan vakiokytkin.

Tehdasasenteiset Smart-lisävarusteet

• Ilmankosteusautomatiikka. Älykäs toi-

minto tehostaa ilmanvaihtoa kosteustason noustessa.

• Kotona/Poissa/Tehostus-automatiikka.

Toiminto ohjaa ilmanvaihdon voimakkuutta portaattomasti asunnon hiilidioksiditason mukaan.

• Ilmanlaatuautomatiikka + Ilmankosteusautomatiikka. Toiminto tehostaa ilmanvaihdon voimakkuutta portaattomasti asunnon VOC-tason mukaan.

Ohjauspaneeli

SC10

Hiilidioksidianturi

177HDL

Kosteuskytkin

117KKH

Oikeus muutoksiin pidätetään.www.swegonhomesolutions.ﬁ24

Takuuehdot

TAKUUNANTAJA

Swegon ILTO Oy Asessorinkatu 10, 20780 Kaarina

TAKUUAIKA Tuotteelle myönnetään kahden (2) vuoden takuu ostopäivästä alkaen.

TAKUUN SISÄLTÖ Takuuseen sisältyvät takuuaikana valmistajalle ilmoitettujen, takuunantajan tai takuunantajan valtuuttaman toteamat rakenne-, valmistus- ja raaka-aineviat sekä tällaisten vikojen itse tuotteelle aiheuttamat viat. Mainitut viat korjataan saattamalla tuote toimintakuntoon.

TAKUUVASTUUN YLEISET RAJOITUKSET Takuunantajan vastuu on rajoitettu näiden takuuehtojen mukaisesti eikä takuu siten kata esine- tai henkilövahinkoja. Näihin takuuehtoihin sisältymättömät suulliset lupaukset eivät sido takuunantajaa.

TAKUUVASTUUN RAJOITUKSET Tämä takuu on annettu edellyttäen, että tuotetta käytetään normaalissa käytössä tai niihin verrattavissa olosuhteissa siihen tarkoitettuun käyttöön noudattaen käyttöohjeita huolellisesti.

Takuuseen eivät sisälly viat, jotka ovat aiheutuneet:

- tuotteen kuljetuksesta

- tuotteen käyttäjän huolimattomuudesta tai tuotteen ylikuormituksesta

- asennusohjeiden, käyttöohjeiden, huollon tai hoidon laiminlyönnistä

- virheellisestä tuotteen asennuksesta tai sijoituksesta käyttöpaikalle

- takuunantajasta riippumattomista olosuhteista kuten ylisuurista jännitevaihteluista, ukkosesta ja tulipalosta tai muista vahinkotapauksista

- muiden kuin takuunantajan valtuuttamien suorittamista korjauksista, huolloista tai rakennemuutoksista

- takuuseen ei sisälly myöskään tuotteen toiminnan kannalta merkityksettömien vikojen kuten pintanaarmujen korjaaminen.

- osat, joiden rikkoutumisvaara käsittelyn tai luonnollisen kulumisen vuoksi on normaalia suurempi, kuten lamput, lasi-, posliini-, paperi- ja muoviosat sekä sulakkeet eivät kuulu takuuseen.

- takuuseen eivät sisälly tuotteen normaalit käyttöohjeessa esitetyt säädöt, käytön opastus, hoito, huolto ja puhdistustoimenpiteet eikä sellaiset tehtävät, jotka aiheutuvat varo- tai asennusmääräysten laiminlyönneistä tai näiden selvittelyistä.

TAKUUAIKAISET VELOITUKSET Valtuutettu huolto ei veloita asiakkaalta takuuna korjatuista tai vaihdetuista osista, korjaustyöstä, tuotteen korjaamisesta johtuvista tarpeellisista kuljetuksista ja matkakustannuksista.

Tällöin kuitenkin edellytetään, että:

- vialliset osat luovutetaan valtuutetulle huoltajalle

- korjaukseen ryhdytään ja työ suoritetaan normaalina työaikana. Kiireellisemmin tai muuna kuin normaali työaikana suoritetuista korjauksista on valtuutettu huoltaja oikeutettu veloittamaan lisäkustannuksia. Mahdolliset terveydellistä vaaraa ja huomattavaa taloudellista vahinkoa aiheuttavat viat korjataan kuitenkin välittömästi ilman lisäveloituksia.

- tuotteen korjaamiseksi tai viallisen osan vaihtamiseksi voidaan käyttää huoltoautoa tai tavanomaisen aikataulun mukaan liikennöivää yleistä kulkuneuvoa (yleiseksi kulkuneuvoksi ei kuitenkaan katsota vesi-, ilma-, eikä lumikulkuneuvoa)

- kiinteästi käyttöpaikalle asennetun tuotteen irrottamis- ja asennuskustannukset eivät ole tavanomaisista poikkeavia.

TOIMENPITEET VIAN ILMETESSÄ Vian ilmetessä takuuaikana on asiakkaan tästä viipymättä ilmoitettava jälleenmyyjälle tai valtuutetulle huollolle (www.swegonhomesolutions.ﬁ) tai kirjattava vika yhteystietoineen palautekaavakkeeseen osoitteessa www. casahelp.ﬁ. Tällöin on ilmoitettava mistä tuotteesta (tuotemalli, tyyppimerkintä takuukortista tai arvokilvestä, sarjanumero) on kyse, vian laatu mahdollisimman tarkasti sekä olosuhteet, joissa vika on syntynyt. Laitteen vian ympäristöön aiheuttamien lisävaurioiden syntyminen on heti pysäytettävä. Takuun edellytyksenä on valmistajan tai valmistajan edustajan pääseminen toteamaan vauriot ennen korjauksia, joita valmistajalta takuuna vaaditaan. Takuukorjauksen edellytys on myös, että asiakas pystyy luotettavasti osoittamaan takuun olevan voimassa (= ostokuitti). Takuuajan päättymisen jälkeen ei vetoaminen takuuaikaiseen ilmoitukseen ole pätevä, ellei sitä ole tehty kirjallisesti.

Swegon ILTO Oy, Asessorinkatu 10, FIN-20780 Kaarina, www.swegonhomesolutions.ﬁ

Oikeus muutoksiin pidätetään. 25www.swegonhomesolutions.ﬁ

CASA® W3/W4 Smart

CASA® W5 Smart

CASA

Kom ihåg att byta ﬁlter två gånger om året!

Med avseende på ventilationsaggregatets funktion är det viktigt att se till att ﬁltren är rena. Använd endast Swegons originalﬁlter.

Mer om ﬁlterbyte i avsnittet ”Service”.

W9 Smart

Bytesﬁlter från webben:

www.swegonhomesolutions.se

Innehållsförteckning

Viktig information .......................................................................................... 26

1. Allmänt ........................................................................................................ 27

1.1 Drifttagning ................................................................................................. 27

1.2 Styrning av ventilationssystemet ................................................................... 27

1.2.1 Smart kontrollpanel .................................................................................. 27

1.2.2 Styrning för spiskåpa ................................................................................ 27

2. Användning ................................................................................................. 28

2.1.1 Smart kontrollpanel .................................................................................. 28

2.1.2 Beskrivning av kontrollpanelen .................................................................. 28

2.2 Menystruktur ............................................................................................... 29

2.3 Drifttagning av panelen ............................................................................... 30

2.4 Smart-funktioner ......................................................................................... 30

2.5 Huvudmeny ................................................................................................. 33

2.6 Inställning av uppvärmning på Econo-modellen ............................................ 36

2.7 Manuellt förbigångsspjäll ............................................................................. 36

3. Larm och felsökning .................................................................................... 37

3.1 Larm ............................................................................................................ 37

3.2 Felsökning ................................................................................................... 37

4. Service .......................................................................................................... 38

4.1 Servicepåminnelse ........................................................................................ 38

4.2 Öppning av aggregatet ................................................................................ 38

4.3 Filter ............................................................................................................ 38

4.4 Aggregatets inre ytor ................................................................................... 38

4.5 Kondensvattenavlopp .................................................................................. 38

4.6 Värmeväxlare och ﬂäktar .............................................................................. 38

5. Skyddsfunktioner ........................................................................................ 40

6. Komponentförteckning och tillbehör W3/W4 .......................................... 41

7. Komponentförteckning och tillbehör W9 ................................................. 42

Garantivillkor ................................................................................................... 44

OBS! Handbokens ursprungsspråk är ﬁnska.

Svenskspråkig installations-, drifttagnings- och

underhållsanvisning hittar du på adressen www.

swegonhomesolutions.se

Rätt till ändringar förbehålles. 27www.swegonhomesolutions.se

(Toolbox > Hitta PDF ”W3/W4/W5/W9”)

Viktig information

Endast behörig personal

Installation, konﬁguration och drifttagning får endast utföras av behörig personal.

Normer och krav

För att utrustningen ska fungera korrekt måste man följa gällande nationella normer och bestämmelser avseende installation, konﬁguration och drifttagning.

På adressen www.swegonhomesolutions.se ﬁnns dokumentet (Toolbox > Hitta PDF) ”Projekteringsanvisning för ventilation”, där kraven avseende elektrisk effekt, ljud, luftﬂöden och kanalsystem presenteras.

Mätning och elarbeten

Om man utför spänningsprov, isolationsresistansmätningar eller andra åtgärder som kan orsaka att känslig elektronisk utrustning skadas, ska aggregatet frånskiljas från elnätet.

Överspänningsskydd

Vi rekommenderar att alla ventilationsaggregat som är utrustade med Smart automatik förses med överspänningsskydd.

Jordfelsbrytare

Det är inte säkert att en jordfelsbrytare fungerar felfritt i kombination med aggregatet, eftersom aggregatets regler- och styrutrustningar kan orsaka läckströmmar. Gällande bestämmelser ska följas när elinstallationen genomförs.

Öppning av aggregatet för service

Säkerställ alltid att spänningsmatningen är bruten innan aggregatets inspektionsdörr öppnas. Vänta några minuter innan inspektionsdörren öppnas, så att ﬂäktarna hinner stanna och eventuella luftvärmare hinner svalna.

Innanför elskåpets lucka ﬁnns det inga delar som användaren kan underhålla själv. Service av dessa delar ska överlåtas till servicepersonal. Aggregatet får inte startas på nytt innan orsaken till felet har konstaterats och servicepersonal har gjort service på aggregatet.

Separat frånluft (förbigång för kök)

Tänk på att den separata frånluftskanalen går förbi värmeåtervinningen och att användning av den påverkar aggregatets årsverkningsgrad. Den separata frånluftskanalen ska endast användas medan matlagning pågår och det ordinarie frånluftsdonet i köket ska anslutas till aggregatets frånluftskanal.

Econo-modellerna (vattenvärmd luftvärmare)

Aggregat av Econo-modell ska förses med avstängningsspjäll, så att den vattenvärmda luftvärmaren inte kan frysa under ett eventuellt strömavbrott.

Torkning av tvätt

På grund av det höga fuktinnehållet får en torktumlare av frånluftstyp eller ett torkskåp inte anslutas till systemet. Däremot rekommenderar vi användning av en kondenserande torktumlare utan kanalanslutning.

Kondensering

Under perioder med låg utetemperatur sjunker aggregatets yttemperatur cirka 12 °C. Beroende av fuktinnehållet i luften som omger aggregatet kan fukt kondensera på ytan. Man bör tänka på eventuell kondensering när man väljer inredning som ska monteras i närheten av aggregatet.

Rätt till ändringar förbehålles.www.swegonhomesolutions.se28

1. Allmänt

Ventilationssystemets uppgift är att tillföra frisk utomhusluft och avlägsna förorenad och fuktig inomhusluft. För att säkerställa ett angenämt inomhusklimat och undvika fuktskador på byggnadskonstruktioner ska bostaden ha en kontinuerlig och tillräcklig luftväxling. Aggregatet ska endast stoppas medan servicearbeten pågår.

1.1 Drifttagning

En behörig person ska ställa in ventilationsaggregatets luftﬂöden med hjälp av mätutrustning. Dimensioneringskurvor för ﬂäkteffekter ﬁnns i installations-, drifttagnings- och underhållsanvisningen på adressen www.swegonhomesolutions. se (Toolbox > Hitta PDF ”W3/W4/ W5/W9”). Fläkthastigheterna i aggregatets olika driftlägen ställs in med hjälp av en Smart kontrollpanel.

Aggregatet får inte användas utan ﬁlter och endast ﬁlter som har rekommenderats av Swegon ska användas i aggregatet. Aggregatet får inte tas i drift förrän alla arbetsmoment med stora mängder slipdamm eller andra föroreningar är klara. Det första ﬁlterbytet ska utföras tre månader efter drifttagningen och de påföljande med sex månaders mellanrum. Det första bytesintervallet är kortare, eftersom byggdamm och byggnadens större fuktbelastning under de första månaderna kan orsaka att ﬁltren sätts igen tidigare än normalt.

1.2 Styrning av ventilationssystemet

Fläktarna kan styras till fyra driftlägen från en Smart kontrollpanel eller till tre driftlägen från en kompatibel Swegon CASA spiskåpa:

• Forcering = Ett högt luftﬂöde som an-

vänds när ventilationsbehovet ökar, t.ex. i samband med matlagning, bastubad, dusch eller torkning av tvätt.

• Hemma = normalt luftﬂöde. Garanterar

att det ﬁnns tillräckligt mycket frisk inomhusluft i bostaden och att byggkonstruktionerna mår bra.

• Borta = Lågt luftﬂöde. Minskar energi-

förbrukningen när ventilationsbehovet i bostaden är litet.

• På resa = Mycket lågt luftﬂöde och lägre

tilluftstemperatur. Används när bostaden är tom och saknar fuktbelastning. (Kan endast väljas från en Smart kontrollpanel.)

1.2.1 Smart kontrollpanel

Alla aggregatets funktioner kan styras och inställningarna kan ändras med hjälp av en Smart kontrollpanel.

När spänningen tillkopplas startar ventilationsaggregatet i standarddriftläget, t.ex. Hemma. Efter ett eventuellt strömavbrott startar aggregatet i samma driftläge som användes före strömavbrottet, dock inte i forceringsläge.

1.2.2 Styrning för spiskåpa

När inställningarna av ﬂäktlägena har gjorts med hjälp av kontrollpanelen, blir funktionerna nedan tillgängliga från spiskåpans kontrollpanel.

1 2 3 4 5

1. Val av aggregatets ﬂäkthastighet.

Som hastighet för ventilationsaggregatet kan man välja mellan driftlägena Borta, Hemma och Forcering. Tiden för forceringshastigheten är inställd till 60 minuter, och därefter återgår hastigheten till Hemma-läget.

2. Fläkthastighetsindikering.

Signallampan indikerar ﬂäkthastigheten som används i ventilationsaggregatet. Från vänster till höger indikerar lamporna ﬂäktlägena Borta, Hemma och Forcering.

3. Styrning av spiskåpans spjäll.

Öppethållningstiden för spiskåpans spjäll kan väljas till 30, 60 eller 120 minuter. Varje tryckning ökar öppethållningstiden ett steg och vid fjärde tryckningen stängs spjället.

4. Indikering av spjällöppning.

Antalet signallampor indikerar öppethållningstiden som har valts för spjället. Spjället är stängt om ingen lampa är tänd. 1 lampa = 30 minuter 2 lampor = 60 minuter 3 lampor = 120 minuter

5. Styrning av spiskåpans belysning.

Rätt till ändringar förbehålles. 29www.swegonhomesolutions.se

2. Användning

2.1 Smart kontrollpanel

Kontrollpanelen är utrustad med färgskärm och tre beröringsknappar. När panelen inte används intar den ett viloläge, vars fördröjning samt skärmens ljusstyrka och innehåll under viloläget kan väljas av användaren. Kontrollpanelen återgår från viloläget när någon av knapparna vidrörs.

Kontrollpanelen har en inbyggd temperaturgivare som kan användas för mätning av rumstemperaturen.

2.1.2 Beskrivning av kontrollpanelen

1. Visning av klockslag.

2. Visning av rumstemperatur.

3. Symbolen för Smart-funktionerna. Symbolen här anger vad som händer när man trycker på knappen under symbolen. I den visade situationen öppnas menyn för Smart-funktioner. När å andra sidan till exempel brasfunktionen eller någon annan motsvarande funktion är i bruk, visas här symbolen för den aktiverade funktionen. Ytterligare ett knapptryck stoppar den aktiverade funktionen.

4. Visning av det driftläge som används. Symbolen anger med vilken hastighet ventilationsaggregatet arbetar. Om någon av Smart-automatikfunktionerna är i

bruk, visas här symbolen för den aktuella funktionen.

5. Symbolen för huvudmenyn. Symbolen här anger vad som händer när man trycker på knappen under symbolen. I den visade situationen öppnas huvudmenyn.

6. Upp-knapp. Knappens funktion är beroende av kontrollpanelens driftläge. I grundläget utför knappen den funktion som anges av symbolen ovanför knappen. I menyvyn används knappen för att ﬂytta markören uppåt och i inställningsläget ökar man det aktuella värdet med knappen. Om knappen hålls intryckt i menyvyn, ﬂyttas markören till menyns början (återgång).

1 2

7. Valknapp. Knappens funktion är beroende av kontrollpanelens driftläge. I grundläget växlar knappen aggregatets driftläge. I menyvyn används knappen för att aktivera den av markören markerade inställningen för ändring och för att bekräfta en gjord inställning. Om knappen hålls intryckt i menyvyn, återgår skärmen till grundläget. Om knappen hålls intryckt i menyn ”Smart-funktioner”, öppnas den valda funktionen för inställning.

8. Ned-knapp. Knappens funktion är beroende av kontrollpanelens driftläge. I grundläget utför knappen den funktion som anges av symbolen ovanför knappen. I menyvyn används knappen för att ﬂytta markören nedåt och i inställningsläget minskar man det aktuella värdet med knappen. Om knappen hålls intryckt i menyvyn, ﬂyttas markören till slutet av menyn.

6 7 8

Rätt till ändringar förbehålles.www.swegonhomesolutions.se30

2.2 Menystruktur

Smart-funktioner

Brasfunktion

På resa

Funktion för spiskåpa

Funktion för

centraldammsugare

Smart funktioner

Forceringstid 60 min

Brasfunktion På resa Spiskåpa forcering Centraldammsugar forcering Hemma/Borta/Forcering autom. Sommardrift forcering Automatisk fuktstyrning Värme forcering Luftkvalitetsautomatik Stäng av

Driftläge

Huvudmeny

Larm

Temperatur Display Diagnostik Veckoprogram Information Inställningar

Innehållet i menyn ”Inställningar” ﬁnns beskrivet i installations-, drifttagnings- och underhållsanvisningen.

Smart-funktioner

Hemma/Borta/Forcering

-automatik

Luftfuktighetsautomatik

Luftkvalitetsautomatik

Temperaturforcering

17°C

Funktionerna som visas i menyn ”Smart-

funktioner” varierar beroende av ventila-

tionsaggregatets utrustningsnivå och vilka val som har gjorts under drifttagningsfasen.

Rätt till ändringar förbehålles. 31www.swegonhomesolutions.se

2.3 Drifttagning av panelen

När Smart kontrollpanel tas i bruk första gången startar den upp i drifttagningsläget. Det första som visas på skärmen är val av språk. Det går att bläddra bland språkalternativen med upp- och nedknappen. Det önskade språket tas i bruk genom en tryckning på valknappen.

Grundinställningar

Tid

10:26

FORCERINGSTID Funktionen för driftläget Forcering kan justeras genom att välja forceringsperiodens längd till 30, 60 eller 120 minuter. Även kontinuerlig forcering är möjlig. Om kontinuerlig forcering väljs, stannar ventilationsaggregatet kvar i forceringsläget tills driftläget ändras från kontrollpanelen.

Dag Display ID

Godkänn

Menyn ”Grundinställningar” visas när man har valt språk. Om tid och veckodag redan är inställda i systemet kan man godkänna inställningarna med valknappen. Om uppgifterna saknas eller är felaktiga, bör man ställa in dem. Om det i systemet redan ﬁnns en panel vars ”Display ID” är 1, måste man ge den andra panelen värdet 2.

2.4 Smart-funktioner

Funktionerna som visas i menyn ”Smart-

funktioner” varierar beroende av ventila-

tionsaggregatets utrustningsnivå och vilka val som har gjorts under drifttagningsfasen. Här beskrivs dock samtliga Smart-funktioner.

Från menyn ”Smart-funktioner” kan man aktivera en funktion genom att trycka på valknappen när markören beﬁnner sig vid den önskade funktionen. Om valknappen hålls intryckt, får man åtkomst till funktionens inställningar. En del av funktionerna är s.k. bakgrundsfunktioner. Vid dessa ﬁnns det i menyn en valruta som visar om funktionen är i bruk eller inte.

Alla Smart-forceringar kan avbrytas tillfälligt genom tryckning på en valknapp. Funktionen förblir dock aktiv och när villkoren uppfylls fungerar forceringen åter normalt.

På modellerna W03VR05SL00A och W03VL05SL00A av W3-aggregatet är brasfunktionen, funktionen för spiskåpa och centraldammsugarfunktionen inte tillgängliga.

Måndag

PÅ RESA Genom att använda funktionen ”På resa” när bostaden är tom under långa tider kan man minska ventilationsaggregatets energiförbrukning.

För funktionen ”På resa” kan man välja önskad sänkning av ﬂäkthastigheterna jämfört med Borta-läget (max. 20 %) och önskad sänkning av tilluftstemperaturen (max. 2 °C).

Under funktionen ”På resa” är extern kylning inte tillåten.

BRASFUNKTION Den smarta brasfunktionen underlättar tändning av brasan och hjälper till att säkerställa ren förbränning. Problem med för litet drag i en öppen spis inträffar vanligen på hösten, då temperaturskillnaden mellan inne- och uteluften är liten och skorstenen är kall. Brasfunktionen sänker frånluftsﬂäktens hastighet och höjer tilluftsﬂäktens hastighet. Detta ger ett tillfälligt övertryck i bostaden medan brasan tänds och skapar på så sätt ett drag i skorstenen. Efter den första fasen övergår brasfunktionen till underhållsläge och kompenserar behovet av förbränningsluft. Funktionen kan avbrytas från kontrollpanelen.

Valbara inställningar för brasfunktionen är den för funktionen önskade drifttiden (max. 60 min) och önskad skillnad i ﬂäkthastighet (max. 50 %). Om det uppstår problem med skorstensdraget vid tändning av brasan, kan man öka procentvärdet något från standardvärdet.

Rätt till ändringar förbehålles.www.swegonhomesolutions.se32

FUNKTION FÖR SPISKÅPA Funktionen för spiskåpa balanserar ventilationen när spisﬂäkten används, hjälper till att förhindra att för stort undertryck uppstår och förbättrar spisﬂäktens osuppfångningsförmåga. Funktionen startar automatiskt när spjället i en kompatibel spiskåpa öppnas och pågår tills spjället stängs.

Funktionen kan också startas från en Smart kontrollpanel, och pågår sedan under den inställda tiden (max. 120 minuter). Se installations-, drifttagnings- och underhållsanvisningen för instruktioner avseende drifttagning och inställning.

I inställningsmenyn visar värdet ”A+ nu” den aktuella koldioxidnivån. Funktionen ställs in genom deﬁniering av gränsvärdena Hemma och Borta. Ett lämpligt Hemma-gränsvärde kan fastställas genom att läsa av värdet ”A+

nu” i menyn när ett normalt antal personer

beﬁnner sig i bostaden. Ventilationsnivån ökas vid minskning av Hemma-gränsvärdet. Bortagränsvärdet kan bestämmas på motsvarande sätt genom att läsa av värdet ”A+ nu” när bostaden har varit tom under ﬂera timmar. Aggregatet växlar till Borta-läget tidigare om man ökar Borta-gränsvärdet.

Om det verkar som att ventilationsaggregatet reagerar för snabbt på förändringar av koldioxidnivån, kan man öka ﬁltreringsvärdet.

FUNKTION FÖR CENTRALDAMMSUGARE Funktionen för centraldammsugare hjälper till att balansera ventilationen vid användning av centraldammsugare, förhindrar att för stort undertryck uppstår och förbättrar städresultatet. En kopplingssignal kan anslutas till ventilationsaggregatets signalingång så att funktionen aktiveras automatiskt när centraldammsugaren startas.

Funktionen kan också startas från en Smart kontrollpanel, och funktionen pågår sedan under den inställda tiden (max 120 minuter). Med inställningen för kompenseringen (max 50 %) kan man justera funktionens effektivitet.

HEMMA/BORTA/FORCERING-AUTOMATIK

Funktionen ﬁnns endast tillgänglig på modeller som är utrustade med koldioxidgivare. Automatiken styr ventilationens luftﬂöde steglöst efter koldioxidnivån i bostaden.

Hemma/Borta/Forcering autom.

A+ nu 950 ppm

Hemma gräns

Borta gräns Filtertid

900 ppm 600 ppm

1 min

LUFTFUKTIGHETSAUTOMATIK Funktionen ﬁnns endast tillgänglig på modeller som är utrustade med fuktgivare. Funktionen forcerar ventilationen efter den normala fuktbelastning som en person orsakar, t.ex. när en dusch tillför extra fukt till bostaden. Om bostadens relativa fuktnivå ligger över 60 % under en längre tid ska de inställda luftﬂödena ökas, och orsaken till den höga fuktnivån utredas.

Automatisk fuktstyrning

RH nu 30 %

Forceringsgräns

Max forcerings gräns

5 % + RH

30 % + RH

Bastu begränsning Bastu forcering

I inställningsmenyn visar värdet ”RH nu” den aktuella fuktnivån.

Luftfuktighetsautomatiken mäter dygnsmedelvärdet i frånluften och jämför det med det aktuella värdet. Ventilationen börjar forceras steglöst när fuktigheten har stigit lika mycket som Forcering-gränsvärdet.

5 %

Rätt till ändringar förbehålles. 33www.swegonhomesolutions.se

Medan bastubad pågår forceras ventilationen med det inställda värdet, genom att den automatiska bastubegränsningen aktiveras. Funktionen förhindrar variationer i ﬂäkthastigheterna medan bastubadet pågår.

SOMMARDRIFT FORCERING Sommardrift

Under heta sommardagar tar värmeväxlaren vara på svalkan i inomhusluften och kyler ned den inkommande uteluften. Nattetid går luften förbi värmeväxlaren och bostaden kyls ned med frisk uteluft. Inställningarna för automatisk sommardrift kan ﬁnjusteras från sommardriftmenyn.

Sommardrift

Utelufts temperaturgräns

Rumstemperatur startgräns Kylning (till) 80%

För sommardrift deﬁnierar man gränsvärden för utetemperaturen och rumstemperaturen, som måste överskridas för att funktionen ska tillkopplas. Uteluften måste också vara svalare än rumsluften.

Under sommardrift är det möjligt att forcera ventilationen genom att aktivera sommardrift forcering från menyn för Smart-funktioner.

Den forcerade sommarkylan möjliggör användning av nedkylningshastigheten när de inställda gränsvärdena uppfylls. Forceringsfunktionen kan begränsas genom att man med veckoprogrammet endast tillåter nedkylningshastigheten under bestämda tider.

LUFTKVALITETSAUTOMATIK Funktionen ﬁnns endast tillgänglig på modeller som är utrustade med luftkvalitetsautomatik. Luftkvalitetsautomatiken forcerar ventilationen steglöst efter inomhusluftens kvalitet.I I

14°C 22°C

Luftkvalitetsautomatik

AQ nu 620 ppm

Forceringsgräns

Max forcerings gräns Filteringstid

inställningsmenyn visar värdet ”AQ nu” den aktuella luftkvalitetsnivån. Funktionen ställs in genom att man anger en forceringsgräns där man vill att forceringen av ventilationen ska påbörjas och vid vilket värde man vill att ventilationsaggregatet ska uppnå maximal forcering. Lämpliga värden kan fastställas baserat på värdet ”AQ nu” som visas i menyn.

Om det verkar som att ventilationsaggregatet reagerar för snabbt på förändringar av luftkvalitetsnivån, kan man öka ﬁltreringstiden.

TEMPERATURFORCERING

Funktionen är endast tillgänglig i kombination med sommardrift och luftvärmare för värme/ kyla. Funktionen forcerar ventilationen steglöst när rumsluften behöver värmas eller kylas.

800 ppm

1400 ppm

1 min

Värme forcering

Värme försärkning 5%

Kyla steg

I bruk i borta läge

Från inställningsmenyn kan man ställa in förstärkningsvärden för värme och kyla. Funktionen forcerar ventilationen efter skillnaden mellan rumstemperaturen och inställningsvärdet, så att en grads avvikelse orsakar en forcering enligt förstärkningsvärdet. Forceringen begränsas om tilluften är för varm eller för kall.

Från menyn kan man också välja om funktionen ska vara aktiv i Borta-läget.

Rätt till ändringar förbehålles.www.swegonhomesolutions.se34

AVSTÄNGNING Aggregatet kan stängas av genom att välja ”Stänga av” från menyn ”Smart-

funktioner”. Ventilationen bör endast stän-

gas av för service. Därför har man till exempel valt att inte visa avstängningsalternativet vid användning i fastighetsbolag.

2.5 Huvudmeny

LARM Denna meny är tom när aggregatet fungerar normalt. Om det ﬁnns ett aktivt feltillstånd i systemet, visas en tillhörande larmtext i denna meny (se 3.1, ”Larm”).

Om det har förekommit en störning i systemet men denna har försvunnit, visar menyn ett meddelande som kan kvitteras. Ett aktivt larm kan inte kvitteras (se 3.1, ”Larm”).

TEMPERATUR

Tilluftstemperaturinställningen kan endast användas på modeller som är utrustade med luftvärmare för eftervärme.

Användaren ställer in ett önskat värde för tilluftens minimitemperatur, och aggregatet strävar efter att uppnå denna om det är möjligt. Swegon rekommenderar att tilluftstemperaturen ställs in på 15–20 °C och fabriksinställningen är 17 °C, vilket är tillräckligt för dragfri ventilation. Tilluftens temperatur bör vara 3–4 °C lägre än rumstemperaturen, så att tilluften blandas väl med rumsluften.

Tänk på följande vid inställning av tilluftstemperaturen:

• En hög temperaturinställning ökar också aggregatets förbrukning av elenergi.

• En låg temperaturinställning, t.ex. 14 °C, kan orsaka att kondens samlas i systemet.

• Ventilationsaggregatet klarar inte av att kyla tilluften utan en luftkylare (kanalbatteri) som ﬁnns som tillbehör.

Drifttagning och inställning av den externa luftvärmaren/luftkylaren, tillgänglig som tillvalsutrustning, ﬁnns beskrivna i installations-, drift- och underhållsanvisningen för luftvärmaren/luftkylaren.

DISPLAY Inställningarna som görs från denna meny är tidsinställningar, med undantag av skärminställningarna.

Display

Språk

Standby ljusstyrka

Visa klocka Visa rumstemperatur Rumstemperatur finjustering Display ID Tid Dag

0,0°C

10:26

Måndag

Skärmläckare Skärmläckar fördröjning

60s

Återställ displayens fabrikkinstilling.

Inställbara egenskaper är:

• Språk.

• Standby ljusstyrka. Genom att justera

detta värde kan man påverka hur mycket skärmens ljusstyrka ändras vid övergång till viloläge. Om värdet ställs in på 10, dämpas inte ljusstyrkan alls.

• Visa klocka. Väljs om klockslaget ska visas

i grundbilden.

• Visa rumstemperatur. Väljs om rumstem-

peraturen ska visas i grundbilden.

• Rumstemperatur ﬁnjustering. Om

den av skärmen uppmätta temperaturen till exempel avviker från värdet från en temperaturgivare som är placerad på en annan plats i samma rum, kan temperaturgivaren kalibreras genom förändring av ﬁnjusteringsvärdet.

• Display ID. Om två paneler installeras i

systemet, ska den ena ges ID-värdet 1 och den andra ID-värdet 2. Två paneler med samma ID-nummer kan inte användas i systemet.

• Tid.

• Dag.

Rätt till ändringar förbehålles. 35www.swegonhomesolutions.se

• Skärmläckare. Om alternativet ”Används

EJ” väljs för ”Skärmsläckare”, slocknar skärmen, och Smart-funktionernas och huvudmenyns symboler försvinner. Om ”Funktion” väljs visas en symbol som motsvarar aggregatets driftläge.

• Skärmläckar fördröjning. Värdet för

”Skärmsläckarfördröjning” deﬁnierar hur snabbt skärmen går till viloläge om man inte trycker på någon knapp.

• Återställa displayens fabriksinställningar.

DIAGNOSTIK

Från denna meny kan man kontrollera data med anknytning till ventilationsaggregatets funktion.

De olika delarna i diagnostiken är:

• Servicepåminnelse.

Service påminnelse

Service intervall Nästa service Återställ räknare

Från denna meny deﬁnieras om servicepåminnelsen ska vara i bruk eller inte, och bestämmer serviceintervallets längd. I menyn visas också den återstående tiden före nästa servicetillfälle. Räknaren kan nollställas om man utför service på aggregatet

innan serviceintervallets tid har uppnåtts.

• Temperaturer.

Temperatur

Uteluft

Tilluft innan eftervärme Tilluft Frånluft 22,3°C Avluft Rumsluft Display Vattenbatteri 23,0°C

6 mån

6,0 mån

-12,2°C 11,8°C

16,9°C

-0,2°C 21,8°C 21,8°C

Temperaturvärdena som visas i menyn varierar efter vilka givare som används i aggregatet.

• Smart-funktioner.

Smart funktioner

A+

AQ RH AH AH gränsvärde

A+ styrning

830 ppm 770 ppm

41 %

11,8 g/m 12,6 g/m

-3 %

RH styrning AQ styrning Smart styrning 1 %

Värdena som visas i menyn varierar efter vilka Smart-givare som används i aggregatet. Mätvärdena kommer från Smart-givarna och AH-gränsvärdet är en för luftfuktighetsautomatiken inställd gräns för absolut fuktighet, då forceringen påbörjas. Styrinformationen visar hur mycket olika Smart-automatiksignaler forcerar ventilationen med avseende på Hemmaläget. Värdet ”Smart-styrning” visar den sammanlagda forceringen för samtliga Smart-funktioner.

Smart-mätningar: CO2, RH och VOC. Absolutvärden i mätresultatet påverkar inte hur bra regleringen fungerar.

• Fläkthastigheter.

Fläkthastigheter

Tilluftsfläkt styrning

Tilluftsfläkt Frånluftsfläkt styrning Frånluftsfläkt

I menyn visas procentvärdena för styrning av aggregatets ﬂäktar och ﬂäktarnas rotationshastigheter.

60 %

1200 RPM

60 %

1200 RPM

0 % 4 %

Rätt till ändringar förbehålles.www.swegonhomesolutions.se36

• Uppvärming och kylning.

Uppvärming och kylning

Eftervärme effekt

Tilluft inställning Tilluftstemperatur Sommarkyla Förvärmare status

I menyn visas den utstyrda effekten till luftvärmaren för värme/kyla, tilluftsinställningen och tilluftstemperaturen. Dessutom innehåller menyn indikeringar för sommarkyla och förvärmning.

• Avfrostning.

Avfrostning

Driftstatus för automatisk avfrostning.

• Extern styrning.

Menyn innehåller indikeringar för status hos externa styrfunktioner.

Extern styrning

Forcering

Borta Undertyckskompensering Brasa Filtervakt DDC fläktstyrning DDC temperaturstyrning

0 % 17°C 17°C

VECKOPROGRAM Aggregatets funktion kan styras med högst fyra olika veckoprogram.

Veckoprogram

I bruk

Program 1

Borta

Program 2 Program 3 Program 4

Program 1

Status

Borta

17°CTemperatur

Starttid Stopp tid

07:00

16:00

Måndag Tisdag Onsdag Torsdag Fredag Lördag Söndag

För varje program kan man välja önskat driftläge och temperatur. För varje program deﬁnierar man tidsgränser och veckodagar då programmet ska användas.

Genom att välja Borta-läget kan man avaktivera Smart-funktionerna under en önskad tid, t.ex. under natten.

Rätt till ändringar förbehålles. 37www.swegonhomesolutions.se

INFORMATION OM AGGREGATET

Information

Modell

2.0b144Aggregat version

Parametrar version Display version

1.0

1.5b191

2.6 Inställning av uppvärmning på Econo-modellen

Inställningen av Econo-modellens vattenvärmda luftvärmare för eftervärme görs med en termostat som är placerad inuti aggregatet. Termostatens inställningslägen motsvarar följande temperaturer:

8 °C

11 °C

14 °C

17 °C

20 °C

23 °C)

26 °C)

När nästa uppvärmningssäsong börjar stänger man förbigångsspjället, så att låspinnen kommer i läge i det avsedda hålet. Vinterläget är markerat i aggregatet med en snöﬂingedekal.

Vinter

Tillsammans med W5-ventilationsaggregatet kan man använda en separat vattenburen luftvärmare som installeras i en kanal. Luftvärmaren tas i drift och ställs in med hjälp av en Smart kontrollpanel. Drifttagning och inställning ﬁnns beskrivna i

installations-, drift- och underhållsanvisningen för luftvärmaren. Den kanalmonterade luftvärmaren är tillvalsutrustning: SDHW16033W.

2.7 Manuellt förbigångsspjäll

W3/W4-aggregatet kan också fås med manuellt sommarförbigångsspjäll för värmeväxlaren. Förbigången förbi värmeväxlaren är en inbyggd funktion i aggregatet, som används för att förhindra värmeåtervinning när det är varmt under sommaren.

Förbigången tas i bruk genom att förbigångsspjället i frånluftskammaren öppnas. Detta gör man genom att dra i låspinnens ring och vrida spjällets hävarm till dess nedre läge. När spjället är öppet är den elektriska luftvärmaren för eftervärme avaktiverad.

Sommar

Viktigt

Frysskyddsfunktion Det kan samlas is i värmeväxlaren

om frånluften är fuktig i samband med kallt väder. En skyddsfunktion minskar då automatiskt tilluftsﬂäktens hastighet. Under sådana förhållanden är det alltså normalt att ﬂäkthastigheten varierar.

Under vissa förhållanden är det normalt att det kan bildas små mängder is inuti ventilationsaggregatet.

Rätt till ändringar förbehålles.www.swegonhomesolutions.se38

3. Larm och felsökning

3.1. Larm

Eventuella störningar i ventilationsaggregatets funktion indikeras med symboler på grundskärmens övre rad. Om det ﬁnns ett aktivt larm i systemet, lämnar skärmen sitt viloläge och intar full ljusstyrka, och återgår inte till viloläget så länge larmet är aktivt. Symbolen

för ett aktivt larm är . Tillståndet som har orsakat larmet framgår av punkten ”Larm” i huvudmenyn. Ett s.k. info-larm, , kvar-

står på skärmen när det aktiva feltillståndet

upphör. Info-larmet kan kvitteras från punkten

”Larm” i huvudmenyn.

Status Larm Åtgärd

T1...T8 givarfel Kontakta ett serviceföretag. Aggregatet går i begränsat driftläge.

Eftervärmarfel Kontrollera övertemperaturskyddet. Kontakta ett serviceföretag.

Förvärmarfel Kontrollera övertemperaturskyddet. Kontakta ett serviceföretag.

Frysrisk vattenvärmd luftvärmare

Fel tilluftsﬂäkt Kontakta ett serviceföretag.

Fel frånluftsﬂäkt Kontakta ett serviceföretag.

Kontaktfel Starta om aggregatet. Kontakta serviceföretaget om felet kvarstår.

Externt nödstopp/ brandlarm

Internt fel Starta om aggregatet. Kontakta serviceföretaget om felet

Servicepåminnelse Genomför service på aggregatet och kvittera servicepåminnelsen.

Filtervakt Byt ﬁlter och återställ ﬁltervakten.

Säkerställ att det vattenburna uppvärmningssystemets cirkulationspump är igång och att vattnet till aggregatets värmebatteri är tillräckligt varmt.

Larmet försvinner automatiskt när det externa nödstoppet eller brandlarmet upphör. Inget info-larm kvarstår efteråt.

kvarstår. Aggregatet går i begränsat driftläge.

3.2 Felsökning

Ett ventilationssystem är en helhet som består

av ﬂera systemkomponenter som samtliga

påverkar systemets funktion. En funktionsstör-

ning i ventilationen kan orsakas av vilken del

i ventilationssystemet som helst eller av syste-

mets installation. Om det under ett aggregats

garantiperiod (2 år) efter en kontroll (se

kontrollistan som ﬁnns bifogad i installations-,

drifttagnings- och underhållsanvisningen)

föreligger funktionsstörningar i aggregatet,

kan du registrera dem i responsformuläret på

adressen www.casahelp.ﬁ. På samma webbplats ﬁnns också anvisningar, servicevideor och ofta förekommande frågor.

Om det uppstår ett problem med eller fel på ventilationssystemet efter garantitiden (2 år), ta kontakt med vårt nätverk av auktoriserade serviceföretag på www.swegonhomesolutions.se, med serviceavdelningen hos ditt fastighetsbolags eller annat serviceföretag som behärskar ventilationsreparationer.

Rätt till ändringar förbehålles. 39www.swegonhomesolutions.se

4. Service

4.1 Servicepåminnelse

Servicepåminnelsen aktiveras med förinställda tidsintervaller och -symbolen visas på kontrollpanelens skärm. Som fabriksinställning är servicepåminnelsen inte i drift. Den kan tas i drift under huvudmenyns punkt ”Diagnos tik”/”Servicepåminnelse”. Rekommenderat serviceintervall för ventilationsaggregatet är sex månader.

När servicen är utförd, nollställer man servicepåminnelsen från punkten ”Larm” i huvudmenyn. Om man utför service innan larmet avges, kan man kvittera servicepåminnelsen från menyn ”Diagnostik”/”Servicepåm innelse”.

4.2 Öppning av aggregatet

Bryt matningsspänningen till aggregatet genom att dra ut stickproppen ur vägguttaget innan serviceåtgärder påbörjas. Vänta några minuter innan aggregatets inspektionsdörr öppnas, så att ﬂäktarna hinner stanna och eventuella luftvärmare hinner svalna.

I W3-och W4-aggregaten ﬁnns en låsregel i kanten på dörren och dörren är upphängd i gångjärn. Inspektionsdörren öppnas genom vridning av låsregeln med en spårskruvmejsel.

Det ﬁnns en låsregel i överkanten på W5aggregatets dörr. Inspektionsdörren öppnas

genom vridning av låsregeln med en spårskruvmejsel. Stöd dörren i överkant med andra handen när du öppnar dörren. Luta dörrens överkant mot dig och lyft sedan bort dörren från sin plats. Dörren vägen cirka 11 kg.

På W9-aggregatet ﬁnns två låsreglar och dörrarna är upphängda i gångjärn. Inspektionsdörrarna öppnas genom vridning av låsreglarna med en spårskruvmejsel.

4.3 Filter

Filtren ska bytas minst var sjätte månad. Filtren kan behöva rengöras eller bytas oftare i bostäder där mycket damm förekommer eller om det ﬁnns mycket föroreningar i uteluften.

I en ny bostad ﬁnns det fukt kvar från byggtiden

och ﬁltren kan smutsas ned snabbare än vanligt. Det första ﬁlterbytet ska därför göras cirka tre månader efter att ventilationsaggregatet togs i drift.

Aggregatet får inte användas utan ﬁlter. Endast ﬁlter som har rekommenderats av Swegon får användas i aggregatet. Detta är viktigt, eftersom ﬁlter med exakt lika utseende och storlek kan ha mycket olika tryckförluster och ﬁltreringsförmåga. Om felaktiga ﬁlter används är det inte säkert att ventilationsaggregatet fungerar som avsett. Kontrollera i komponentförteckningen att korrekt ﬁlter är valt.

4.4 Aggregatets inre ytor

Rengör aggregatets inre ytor vid behov med dammsugare eller en fuktig duk.

4.5 Kondensvattenavlopp

Kontrollera att kondensvattenavloppet i aggregatets botten inte är igensatt. Kontrollera dess funktion genom att hälla en skvätt vatten på aggregatets botten.

4.6 Värmeväxlare och ﬂäktar

Renheten och skicket hos aggregatets värmeväxlare ska kontrolleras minst en gång om året. På W3-, W4- och W9-aggregaten tar man ut värmeväxlaren genom att dra ut den. På W5aggregatet drar man först ut värmeväxlarens tätningsplåt (bild W5, punkt 4), och därefter kan man dra ut värmeväxlaren för inspektion.

Rengör vid behov värmeväxlaren med en mjuk borste, med dammsugare eller med rinnande vatten. Eventuella rengöringsmedel får inte verka frätande på aluminium. Värmeväxlarens kanaler ska vara torra innan värmeväxlaren återmonteras i aggregatet.

Fläktarnas renhet och skick ska kontrolleras minst vartannat år. Om smuts ansamlas i ﬂäktarna kan det påverka ventilationsaggregatets funktion.

I synnerhet om frånluften från spiskåpan går direkt genom ventilationsaggregatet (W3/W4), kan fett och damm samlas på frånluftsﬂäktens ﬂäkthjul och på väggarna i aggregatets ﬂäktkammare.

Rätt till ändringar förbehålles.www.swegonhomesolutions.se40

Instruktioner för demontering av ﬂäktarna

ﬁnns i installations-, drifttagnings- och under-

hållsanvisningen. Om anmärkningsvärt mycket

smuts har fastnat på ﬂäktarnas ﬂäkthjul bör

man överlåta rengöringen till en fackman.

CASA® W3/W4 Smart

1. Tilluftsﬁlter

2. Frånluftsﬁlter

3. Värmeväxlare

4. Luftvärmare förvärme

5. Luftvärmare eftervärme

Återställningsknapp för vertemperaturskyddet på luftvärmaren för eftervärme i W3/ W4(endast modeller med elektrisk

luftvärmare)

Viktigt

Vid rengöring av till- och frånluftsdonen får man inte ändra inställningarna. Luftdonen har ställts in i samband med ventilationssystemets drifttagning.

Återställningsknapp för vertemperaturskyddet

En behörig person ställer in ﬂäkt-

på luftvärmaren för förvärme i W3/W4.

hastigheterna enligt nationella bestämmelser i samband med drifttagningen av ventilationssystemet. Man bör inte ändra luftﬂödena på egen hand, eftersom systemets funktion då kan störas.

Rätt till ändringar förbehålles. 41www.swegonhomesolutions.se

CASA® W5 Smart

CASA

W9 Smart

1. Tilluftsﬁlter

2. Frånluftsﬁlter

3. Värmeväxlare

4. Värmeväxlarens tätningsplåt

5. Kondensvattenavlopp

6. Luftvärmare förvärme

7. Luftvärmare eftervärme

8. Tilluftsläktens fästplåt (bakom luftvärmaren för förvärme)

9. Frånluftsﬂäktens fästplåt

1. Tilluftsﬁlter

2. Frånluftsﬁlter

3. Värmeväxlare

4. Tilluftsﬂäkt

5. Frånluftsﬂäkt

Rätt till ändringar förbehålles.www.swegonhomesolutions.se42

5. Skyddsfunktioner

Värmeväxlarens frysskydd

Värmeväxlaren är utrustad med en tillförlitlig avfrostningsfunktion som garanterar en kontinuerlig och balanserad ventilation i bostaden även under extrema förhållanden. Om det ﬁnns risk för att värmeväxlaren i aggregatet ska frysa, kopplas förvärmen till, ﬂäkthastigheterna ändras vid behov och den varma frånluften förhindrar påfrysning i värmeväxlaren.

Elektrisk luftvärmare Ett automatiskt övertemperaturskydd kopplar från luftvärmaren i en felsituation. Skyddet återställs automatiskt när luftvärmaren svalnar.

Övertemperaturskyddet med manuell återställning återställs genom intryckning av en tryckknapp placerad inuti aggregatet. Tryckknapparnas placering i aggregaten är markerad med en cirkel på bilderna till vänster. Om man känner att det knäpper till när man trycker på knapparna, har övertemperaturskyddet återställts.

Larmet ”Eftervärmare fel” visas på skärmen om övertemperaturskyddet löser ut. Larmet försvinner när felet kvitteras.

Fläktarnas övertemperaturskydd Fläktarna har övertemperaturskydd som stoppar dem om temperaturen stiger för högt. Fläktarna stoppas också om en allvarlig funktionsstörning inträffar i aggregatet. Skyddet återställs automatiskt när temperaturen sjunker eller funktionsstörningen åtgärdas.

Econo-modellens vattenvärmda luftvärmare

På Econo-modellerna ﬁnns en temperaturgivare som skyddar den vattenvärmda luftvärmaren mot påfrysning. Larmet ”Vattenbatteri frysrisk” visas på skärmen om temperaturen i den vattenvärmda luftvärmaren sjunker för lågt, men aggregatet fortsätter att arbeta normalt.

Om luftvärmarens temperatur sjunker ytterligare, stoppas aggregatet så att luftvärmaren inte fryser. När luftvärmarens temperatur har stigit tillräckligt startar aggregatet och panelen visar ett kvarstående s.k. info-larm, Info-larmet kan kvitteras från punkten ”Larm” i huvudmenyn.

Temperaturgivare Om ett givarfel upptäcks går aggregatet i begränsat driftläge för att förhindra att aggregatet skadas. Funktionerna med anknytning till den aktuella givaren avaktiveras och aggregatet fungerar så bra som möjligt. Aggregatets funktion återgår till det normala när felet har åtgärdats.

Viktigt

Frysskyddsfunktion Det kan samlas is i värmeväxlaren

Under vissa förhållanden är det normalt att det kan bildas små mängder is inuti ventilationsaggregatet.

Rätt till ändringar förbehålles. 43www.swegonhomesolutions.se

6. Komponentförteckning och tillbehör W3/W4

210

1. Temperaturgivare

2. Fläktpaket (W3, R-modellen):

- Tilluftsﬂäkt: PEC119L

- Frånluftsﬂäkt: PEC119R Fläktpaket (W3, L-modellen):

- Tilluftsﬂäkt: PEC119R

- Frånluftsﬂäkt: PEC119L Fläktpaket (W4, R-modellen):

- Tilluftsﬂäkt: PWEC175L

- Frånluftsﬂäkt: PEC119R Fläktpaket (W4, L-modellen):

- Tilluftsﬂäkt: PWEC175R

- Frånluftsﬂäkt: PEC119L

3. Luftvärmare förvärme 1000 W: 60369 Luftvärmare förvärme 500 W: 50269 **

4. Luftvärmare eftervärme: 50269

5. Kretskort EC: 603010

6. Dörrkontakt: 60542

7. Filtersats: W304FS

8. Värmeväxlare: 61033

9. Dörr: DPW100RL

10. Spjällmotor: 60348

11. Luftvärmare eftervärme (Econo, R-modellen): 620220 Luftvärmare eftervärme (Econo, L-modellen): 620221

12. Kondensvattenslang: 502103

Tillbehör, montering

• Filtersats F7 + 2 x G3: W304FS

• Smart kontrollpanel: SC10*

• Modularkabel 20 m: PMK20*

• Väggfäste: PW080SAT*

• Takmonteringsram (W3): PW080KA Takmonteringsram (W4): PW100KA

• Monteringsram med diffusionsspärr (W3): PR080YP Monteringsram med diffusionsspärr (W4): PR100YP

• Vattenlås: UVL

*) Ingår i leveransen

*) W4-modeller W04VR05S110A

W04VL05S110A W04VREES110A W04VLEES110A

**) W3-modeller W03VR05SL00A W03VL05SL00A

Rätt till ändringar förbehålles.www.swegonhomesolutions.se44

7. Komponentförteckning och tillbehör W5

1. Temperaturgivare

2. Smart kontrollpanel: SC10

3. Modularkabel 20 m: PMK20

4. Fläktpaket: FW5

5. Luftvärmare förvärme: 603601

6. Luftvärmare eftervärme: 603602

7. Kretskort EC: 603010

8. Filtersats: W05FS

9. Värmeväxlare: 61035

10. Dörr: DW5RL

11. Spjällmotor: 60348

12. Dubbel triac-brytare: 603059

13. Dörrkontakt: 60542

14. Kondensvattenslang: 502103

15. Väggfäste: W05WMB

Tillbehör, montering

• Filtersats F7, G3 + värmebeständigt ﬁlter:

W05FS

• Smart kontrollpanel: SC10

• Modularkabel 20 m: PMK20

• Takmonteringsram (R/L): W05CMB

• Sockel: W05FMB

• Monteringsram med diffusionsspärr (R/L):

W05PP

• Vattenlås: UVL

Rätt till ändringar förbehålles. 45www.swegonhomesolutions.se

8. Komponentförteckning och tillbehör W9

1. Temperaturgivare

2. Kontrollpanel: SC10

3. Modularkabel 20 m: PMK20

4. Fläktpaket: F230W

5. Luftvärmare eftervärme: 60361

6. Kretskort EC: 603010

7. Dörrkontakt: 60542

8. Filtersats: 102W23SS

9. Värmeväxlare: 61030

10. Dörr, höger, inv. lås: DW230R1 Dörr, vänster, inget lås: DW230L1

11. Triac-regulator: 603013

12. Luftvärmare förvärme: 60360

13. Luftvärmare eftervärme (Econo, R-modellen): B230R Luftvärmare eftervärme (Econo, L-modellen): B230L

14. Sockel: 10223J

15. Spjällmotor: 60350

16. Kondensvattenslang: 502103

Tillbehör, montering

• Filtersats F7 + 2 x G3: 102W23SS

• Smart kontrollpanel: SC10

• Modularkabel 20 m: PMK20

• Vattenlås: UVL

Rätt till ändringar förbehålles.www.swegonhomesolutions.se46

Utförandet av ventilationssystemet är beroende av valda tillbehör. Följande tillbehör ﬁnns tillgängliga:

Tillbehör, styrteknik

• Smart kontrollpanel (SC10). Smart kon-

trollpanel med Exxact-ram.

• Smart kontrollpanel (SC10). Smart kon-

trollpanel med Jussi-ram.

• Forceringstimer (105TK). En tryckknapp

som kan installeras på önskad plats och med vilken Forcering kan aktiveras.

• Fuktgivare (117KKH). Givaren detekterar

när den relativa luftfuktigheten överstiger det inställda gränsvärdet och aktiverar Forcering.

• Brasfunktionsomkopplare (102TKC). En

tryckknapp som kan installeras t.ex. bredvid öppna spisen och med vilken brasfunktionen kan aktiveras.

• Närvarogivare (102LT). Givaren detekterar

rörelser i bostaden och höjer ﬂäkthastigheten till Forcering-läget.

• Koldioxidgivare (117HDL). Automatiken

styr ventilationens luftﬂöde steglöst efter koldioxidnivån i bostaden.

• Undertryckskompensering (117PK2).

Med en separat givare (som t.ex. känner av tryckdifferensen) ges en signal som kompenserar luftﬂödena när undertryck har uppkommit i bostaden vid användning av spisﬂäkt, takﬂäkt eller centraldammsugare.

• Övervakning (DDC). Vissa funktioner

kan styras från ett fastighetsautomationssystem. En närmare beskrivning ﬁnns i den tekniska anvisningen.

• Modbus. Möjliggör anslutning

av ventilationsaggregatet till ett fastighetsautomationssystem.

• Omkopplare Hemma/Borta. En omkopp-

lare som vanligtvis installeras intill ytterdörren och startar Borta-läget. Omkopplaren kan vara en standardomkopplare av valfri typ.

Fabriksmonterade Smart-tillbehör

• Luftfuktighetsautomatik. En intelligent

funktion forcerar ventilationen när fuktnivån ökar.

• Hemma/Borta/Forcering-automatik.

Funktionen styr ventilationens styrka steglöst efter koldioxidnivån i bostaden.

• Luftkvalitetsautomatik + luftfuktighets- automatik. Funktionen forcerar ventilationen efter VOC-nivån i bostaden.

Kontrollpanel

SC10

Koldioxidgivare

177HDL

Fuktgivare

117KKH

Rätt till ändringar förbehålles. 47www.swegonhomesolutions.se

Garantivillkor

GARANTIGIVARE

Swegon ILTO Oy Asessorinkatu 10, 20780 S:t Karins

GARANTITID Produkten har två (2) års garanti räknat från inköpsdagen.

GARANTINS OMFATTNING Garantin omfattar under garantitiden uppkomna fel som anmälts till tillverkaren eller konstaterats av garantigivaren eller garantigivarens företrädare, och som avser konstruktions-, tillverknings- eller materialfel samt följdfel som uppkommit på själva produkten. De ovannämnda felen åtgärdas genom att produkten görs funktionsduglig.

ALLMÄNNA GARANTIBEGRÄNSNINGAR Garantigivarens ansvar är begränsat enligt dessa garantivillkor och garantin täcker inte egendoms- eller personskador. Muntliga löften utöver detta garantiavtal är inte bindande för garantigivaren.

BEGRÄNSNINGAR I GARANTIANSVAR Denna garanti ges under förutsättning att produkten används på normalt sätt eller under jämförbara omständigheter för avsett ändamål, och att anvisningarna för användning följts.

Garantin omfattar inte fel som orsakats av:

- transport av produkten

- vårdslös användning eller överbelastning av produkten

- underlåtenhet att följa anvisningar gällande installation, drift, underhåll eller skötsel

- felaktig installation av produkten eller felaktig placering på användningsplatsen

- omständigheter som inte beror på garantigivaren, såsom för stora spänningsvariationer, åsknedslag och brand eller andra skadehändelser

- reparationer, underhåll eller konstruktionsändringar som gjorts av icke auktoriserad servicepartner

- garantin omfattar inte heller ur funktionssynpunkt betydelselösa fel, t.ex. repor på ytan

- delar som genom hantering eller normalt slitage är utsatta för större felrisk än normalt, såsom lampor, glas-, porslins-, pappers- och plastdelar samt säkringar omfattas inte av garantin

- garantin omfattar inte inställningar, information om användning, skötsel, service eller rengöring som normalt beskrivs i anvisningarna för användning eller arbeten som orsakas av att användaren uraktlåtit att beakta varnings- eller installationsanvisningar, eller utredning av sådant.

DEBITERINGAR UNDER GARANTITIDEN Den auktoriserade servicepartnern debiterar inte kunden för reparationer, utbytta delar, reparationsarbeten, för reparationen nödvändiga transporter eller resekostnader som faller inom garantin.

Detta förutsätter dock att:

- de defekta delarna överlämnas till den auktoriserade servicepartnern

- att reparationen påbörjas och arbetet utförs under normal arbetstid. För brådskande reparationer, eller

reparationer som utförs utanför normal arbetstid, har den auktoriserade servicepartnern rätt att debitera extra kostnader. Om felen kan utgöra risk för hälsan eller avsevärda ekonomiska skador repareras dock felen omedelbart utan extra debitering.

- att servicebil eller allmänna transportmedel som går enligt tidtabell (som allmänna transportmedel betraktas inte båtar, ﬂygplan eller snöfordon) kan användas för reparation av produkten eller för utbyte av felaktiga delar

- att demonterings- och monteringskostnader för utrustning som är fast monterad på användningsplatsen inte kan anses vara onormala.

ÅTGÄRDER NÄR FEL UPPTÄCKS Om ett fel upptäcks under garantitiden ska kunden utan dröjsmål anmäla det till återförsäljaren eller till en auktoriserad servicepartner (www.swegonhomesolutions.se) eller registrera felet med sin kontaktinformation i responsformuläret på adressen www.casahelp.ﬁ. Ange vilken produkt (produktmodell, typbeteckning i garantikortet eller på typskylten, serienummer) det gäller, felets typ så noggrant som möjligt, samt de omständigheter under vilket felet uppstod. Om det ﬁnns risk för att felet orsakar följdskador i miljön, ska aggregatet stoppas omedelbart. En förutsättning för att garantin ska gälla är att tillverkaren eller tillverkarens representant före reparation får tillfälle att besiktiga de fel som anges i garantianspråket. En förutsättning för garantireparation är också att kunden på ett tillfredställande sätt kan visa att garantin är giltig (= inköpskvitto). Efter att garantitiden har gått ut är garantianspråk som inte har gjorts skriftligt före garantitidens utgång, inte giltiga.

Swegon ILTO Oy, Asessorinkatu 10, FIN-20780 S:t Karins, www.swegonhomesolutions.se

Rätt till ändringar förbehålles.www.swegonhomesolutions.se48

Rätt till ändringar förbehålles. 49www.swegonhomesolutions.se

CASA® W3/W4 Smart

CASA® W5 Smart

CASA

Husk å bytte ﬁlter to ganger om året!

Med tanke på ventilasjonsaggregatets funksjon er det viktig å sørge for at ﬁltrene er rene. Bruk bare Swegons originalﬁlter.

Mer om ﬁlterbytte i avsnittet ”Service”.

W9 Smart

Utskiftingsﬁlter fra nettet:

www.swegonhomesolutions.no

Innhold

Viktig informasjon .......................................................................................... 52

1. Generelt ....................................................................................................... 53

1.1 Igangkjøring ................................................................................................ 53

1.2 Styring av ventilasjonssystemet ..................................................................... 53

1.2.1 Smart kontrollpanel .................................................................................. 53

1.2.2 Styring for kjøkkenhette ............................................................................ 53

2. Bruk .............................................................................................................. 54

2.1.1 Smart kontrollpanel .................................................................................. 54

2.1.2 Beskrivelse av kontrollpanelet .................................................................... 54

2.2 Menystruktur ............................................................................................... 55

2.3 Igangkjøring av panelene ............................................................................. 56

2.4 Smart-funksjoner ......................................................................................... 56

2.5 Hovedmeny ................................................................................................. 59

2.6 Innstilling av oppvarming på Econo-modellen ............................................... 62

2.7 Manuelt bypasspjeld .................................................................................... 62

3. Alarmer og feilsøking ................................................................................. 63

3.1 Alarm .......................................................................................................... 63

3.2 Feilsøking ..................................................................................................... 63

4. Service .......................................................................................................... 64

4.1 Servicepåminnelse ........................................................................................ 66

4.2 Åpning av aggregatet .................................................................................. 64

4.3 Filter ............................................................................................................ 64

4.4 Aggregatets innvendige ﬂater ...................................................................... 64

4.5 Kondensvannavlop ....................................................................................... 64

4.6 Varmeveksler og vifter .................................................................................. 64

5. Beskyttelsesfunksjoner ................................................................................ 67

6. Komponentliste og tilbehør W3/W4 .......................................................... 68

7. Komponentliste og tilbehør W5 ................................................................ 69

8. Komponentliste og tilbehør W9 ................................................................ 70

Garantivilkår .................................................................................................... 72

OBS! Håndbokens originalspråk er ﬁnsk.

Norskspråklig installasjons-, igangkjørings- og

vedlikeholdsveiledning ﬁnner du på adressen www.

swegonhomesolutions.no

Med forbehold om endringer. 51www.swegonhomesolutions.no

(Verktøy > Finn PDF ”W3/W4/W5/W9”)

Viktig informasjon

Kun godkjent personell

Installasjon, konﬁgurasjon og igangkjøring skal kun utføres av godkjent personell.

Standarder og krav

For at utstyret skal fungere riktig må gjeldende nasjonale standarder og bestemmelser vedrørende installasjon, konﬁgurasjon og igangkjøring følges.

På www.swegonhomesolutions.no ﬁnner du dokumentet "Prosjekteringsanvisning boligventilasjon» (under der kravene til elektrisk effekt, lyd, luftmengder og kanalsystemer er angitt.

Verktøy > Finn PDF),

Måling og elektriske arbeider

Ved eventuelle spenningstester, målinger av isolasjonsmotstand eller andre tiltak som kan skade følsomt elektronisk utstyr, skal kjøkkenhetten kobles fra strømnettet.

Overspenningsvern

Vi anbefaler at alle ventilasjonsaggregater med Smart-automatikk utstyres med overspenningsvern.

Jordfeilbryter

Det er ikke sikkert at en jordfeilbryter fungerer feilfritt i kombinasjon med aggregatet, fordi aggregatets regulerings- og styringsutstyr kan forårsake lekkasjestrømmer. Gjeldende bestemmelser skal følges i forbindelse med den elektriske installasjonen.

Åpning av aggregatet for service

Sørg alltid for at spenningstilførselen

er brutt før inspeksjonsdøren åpnes. Vent i noen minutter før inspeksjonsdøren åpnes, slik at viftene rekker å stanse og eventuelle luftvarmere får avkjølt seg.

Innenfor døren til strømskapet er det ingen deler som brukeren kan vedlikeholde selv. Service av disse delene skal overlates til servicepersonale. Aggregatet må ikke startes på nytt før årsaken til feilen er fastslått, og servicepersonalet har utført service på det.

Separat avtrekksluft (bypass for kjøkken)

Vær oppmerksom på at den separate avtrekksluftkanalen går forbi varmegjenvinningen, og at bruk av denne påvirker aggregatets årsvirkningsgrad. Den separate avtrekksluftkanalen skal bare brukes mens matlaging pågår, og den ordinære avtrekksventilen i kjøkkenet skal kobles til aggregatets avtrekksluftkanal.

Econo-modellene (vannvarmet luftvarmer)

Aggregater av Econo-modellen skal utstyres med avstengingsspjeld, slik at den vannvarmede luftvarmeren ikke kan fryse ved et eventuelt strømbrudd.

Tørking av vask

På grunn av den høye luftfuktigheten må du ikke koble en tørketrommel med avtrekk eller et tørkeskap til systemet. Vi anbefaler derimot bruk av en kondenstørketrommel uten kanaltilkobling.

Kondensering

I perioder med lav utetemperatur synker aggregatets overﬂatetemperatur cirka 12 °C. Avhengig av fuktinnholdet i luften som omgir aggregatet, kan fukt kondensere på overﬂaten. Tenk på eventuell kondens når du velger innredning som skal monteres i nærheten av aggregatet.

Med forbehold om endringer.www.swegonhomesolutions.no52

1. Generelt

Ventilasjonssystemets oppgave er å produsere frisk inneluft og fjerne utslipp og fukt. Boligen skal ha en kontinuerlig og tilstrekkelig luftveksling for å sikre et behagelig inneklima og unngå fuktskader på bygningskonstruksjonen. Aggregatet skal kun stanses mens servicearbeid pågår.

1.1 Igangkjøring

Godkjent personell skal stille inn ventilasjonsaggregatets luftmengder ved hjelp av måleutstyr. Dimensjoneringskurver for vifteeffekter er å ﬁnne i installasjons-, igangkjørings- og vedlikeholdsanvisningen på www.swegonhomesolutions.no (Verktøy > Finn PDF: ”W3/ W4/W5/W9”). Viftehastighetene i aggregatets forskjellige driftsmoduser stilles inn ved hjelp av et Smart-kontrollpanel.

Aggregatet må ikke brukes uten ﬁlter og bare med ﬁlter som er anbefalt av Swegon. Aggregatet må ikke settes i drift før alt arbeid som innebærer store mengder slipestøv eller annet smuss, er ferdig. Det første ﬁlterbyttet skal utføres tre måneder etter igangkjøringen, og de påfølgende med seks måneders mellomrom. Det første utskiftingsintervallet er kortere, fordi byggestøv og bygningens større fuktighetsbelastning de første månedene kan føre til at ﬁltrene tiltettes tidligere enn normalt.

1.2 Styring av ventilasjonssystemet

Viftene kan styres til ﬁre driftsmoduser fra et Smart-kontrollpanel eller til tre driftsmoduser fra en kompatibel Swegon CASA kjøkkenhette:

• Forsering = Høy luftmengde, som brukes

når ventilasjonsbehovet øker, f.eks. i forbindelse med matlaging, badstubad, dusj eller tørking av vask.

• Hjemme = normal luftmengde.

Garanterer at det er tilstrekkelig med inneluft i boligen, og at det står bra til med byggkonstruksjonen.

• Borte = Lav luftmengde. Reduserer energi-

forbruket når det er lite ventilasjonsbehov i boligen.

• På reise = Svært lav luftmengde og lavere

tilluftstemperatur. Brukes når boligen står

tom og er uten fuktbelastning. (Kan bare velges fra et Smart-kontrollpanel.)

1.2.1 Smart kontrollpanel

Alle funksjonene til aggregatet kan styres, og innstillingene kan endres ved hjelp av et Smart-kontrollpanel.

Når spenningen tilkobles, starter ventilasjonsaggregatet i standard driftsmodus, f.eks. Hjemme. Etter et eventuelt strømavbrudd starter aggregatet i den driftsmodusen som var aktiv før strømbruddet, men ikke i forseringsmodus.

1.2.2 Styring for kjøkkenhette

Når innstillingene av viftemodusene er utført ved hjelp av kontrollpanelet, blir funksjonene nedenfor tilgjengelige fra kjøkkenhettens kontrollpanel.

1 2 3 4 5

1. Valg av aggregatets viftehastighet.

Som hastighet for ventilasjonsaggregatet kan man velge mellom driftsmodusene Borte, Hjemme og Forsering. Tiden for forseringshastigheten er innstilt til 60 minutter, og hastigheten går deretter tilbake til innstillingen Hjemme.

2. Angivelse av viftehastighet.

Signallampen angir viftehastigheten som benyttes i ventilasjonsaggregatet. Fra venstre til høyre angir lampene vifteinnstillingene Borte, Hjemme og Forsering.

3. Styring av kjøkkenhettens spjeld.

Tiden som spjeldet holdes åpent, kan stilles til 30, 60 eller 120 minutter. Hvert trykk øker tiden med ett trinn, og ved det fjerde trykket lukkes spjeldet.

4. Angivelse av spjeldåpning.

Antall signallamper angir hvor lang åpnetid som er valgt for spjeldet. Spjeldet er lukket hvis ingen lamper lyser. 1 lampe = 30 minutter 2 lamper = 60 minutter 3 lamper = 120 minutter

5. Styring av kjøkkenhettens belysning.

Med forbehold om endringer. 53www.swegonhomesolutions.no

2. Bruk

2.1.1 Smart kontrollpanel

Kontrollpanelet er utstyrt med fargeskjerm og tre berøringsknapper. Når panelet ikke er i bruk, inntar det hvilemodus. Forsinkelsestid, skjermens lysstyrke og hvilket innhold som skal vises på skjermen i hvilemodus, kan velges av brukeren. Kontrollpanelet går ut av hvilemodus når en av knappene berøres.

Kontrollpanelet har en innebygd temperaturgiver som kan benyttes til måling av romtemperaturen.

2.1.2 Beskrivelse av kontrollpanelet

1. Visning av klokkeslett.

2. Visning av romtemperatur.

3. Symbolet for Smart-funksjonene. Dette symbolet angir hva som skjer når man trykker på knappen under symbolet. I den viste situasjonen åpnes menyen for Smart-funksjoner. Når derimot peisfunksjonen eller en annen tilsvarende funksjon er i bruk, er det symbolet for den aktiverte funksjonen som vises her. Med enda et tastetrykk stopper den aktiverte funksjonen.

4. Visning av driftsmodusen som er i bruk. Symbolet angir hvilken hastighet ventilasjonsaggregatet arbeider med. Hvis en av Smart-automatikkfunksjonene er i bruk, vises symbolet for den aktuelle funksjonen her.

5. Symbolet for hovedmenyen. Dette symbolet angir hva som skjer når man trykker på knappen under symbolet. I

den viste situasjonen åpnes hovedmenyen.

6. Opp-knapp. Knappens funksjon er avhengig av kontrollpanelets driftsmodus. I startmodus utfører knappen den funksjonen som angis av symbolet over knappen. På menybildet benyttes knappen til å ﬂytte markøren oppover, og i innstillingsmodusen øker man den aktuelle verdien med knappen. Hvis knappen holdes inntrykt på menybildet, ﬂyttes markøren til starten av menyen (tilbakegang).

7. Valgknapp. Knappens funksjon er avhengig av kontrollpanelets driftsmodus. I startmodus bytter knappen aggregatets driftsmodus. På menybildet benyttes knappen til å aktivere innstillingen som er markert med markøren, og som skal endres, og for å bekrefte en utført innstilling. Hvis knappen holdes inntrykt på menybildet, går skjermbildet tilbake til startmodus. Hvis knappen holdes inntrykt på menyen ”Smart-funksjoner”, åpnes den valgte funksjonen for innstilling.

8. Ned-knapp. Knappens funksjon er avhengig av kontrollpanelets driftsmodus. I startmodus utfører knappen den funksjonen som angis av symbolet over knappen. På menybildet benyttes knappen til å ﬂytte markøren nedover, og i innstillingsmodusen reduserer man den aktuelle verdien med knappen. Hvis knappen holdes inntrykt på menybildet, ﬂyttes markøren til slutten av menyen.

6 7 8

Med forbehold om endringer.www.swegonhomesolutions.no54

2.2 Menystruktur

Smart-funksjoner

Peisfunksjon

På reise

Funksjon for kjøkkenhette

Funksjon for

sentralstøvsuger

Smartfunksjoner

Forseringstid 60 min

Peisfunksjon På reise Forsering kjøkkenhette Forsering sentralstøvsugar Automatisk Hjemme/Borte/Fors. Sommerdrift forsering Automatisk fuktstyring Forsering varme Autom. luftkvalitetsstyring Slå av

Driftsmodus

Alarm

Temperatur Display Diagnostikk Ukeprogrammering Informasjon Innstillinger

Innholdet på menyen "Innstillinger" er beskrevet i installasjons-, igangkjørings- og vedlikeholdsveiledningen.

Hovedmeny

Smart-funksjoner

Automatisk

Hjemme/Borte/Forsering

Luftfuktighetsautomatikk

Autom. luftkvalitetsstyring

Temperaturforsering

17°C

Funksjonene som vises på menyen "Smartfunksjoner", varierer avhengig av ventilasjonsaggregatets utstyrsnivå og hvilke valg som er gjort i igangkjøringsfasen.

Med forbehold om endringer. 55www.swegonhomesolutions.no

2.3 Igangkjøring av panelene

Når Smart-kontrollpanelet tas i bruk for første gang, starter det opp i igangkjøringsmodusen. Det første som vises på skjermen, er valg av språk. Man kan bla i språkalternativene med opp- og nedknappen. Det ønskede språket tas i bruk ved et trykk på valgknappen.

Grunninnstillinger

Klokkeslett

10:26

FORSERINGSTID Funksjonen for driftsmodusen Forsering kan justeres ved at forseringsperiodens lengde settes til 30, 60 eller 120 minutter. Også kontinuerlig forsering er mulig. Hvis kontinuerlig forsering velges, stanser forseringsmodusen til driftsmodusen endres fra kontrollpanelet.

Dag Display-ID

Godta

Menyen ”Grunninnstillinger” vises når man har valgt språk. Hvis tid og ukedag allerede er innstilt i systemet, kan man godkjenne innstillingene med valgknappen. Hvis opplysningene mangler eller er feil, bør man stille dem inn. Hvis systemet allerede har et panel med ”Display-ID” 1, må man gi det andre panelet verdien 2.

2.4 Smart-funksjoner

Funksjonene som vises på menyen ”Smart-

funksjoner”, varierer avhengig av ventila-

sjonsaggregatets utstyrsnivå og hvilke valg som er gjort i igangkjøringsfasen. Her beskrives imidlertid samtlige Smart-funksjoner.

Fra menyen ”Smart-funksjoner” kan man aktivere en funksjon ved å trykke på valgknappen når markøren beﬁnner seg ved den

ønskede funksjonen. Hvis valgknappen holdes inntrykt, får man tilgang til funksjonens innstillinger. Noen av funksjonene er såkalte bakgrunnsfunksjoner. Disse har en valgrute ved siden av seg på menyen, der man kan se om funksjonen er i bruk eller ikke.

Du kan avbryte alle Smart-forseringer ved å trykke på en valgknapp. Funksjonen forblir imidlertid aktiv, og når vilkårene oppfylles, vil forseringen fungere normalt igjen.

Modell W03VR05SL00A og W03VL05SL00A av W3-aggregatet har ikke peisfunksjon, kjøkkenhettefunksjon eller sentralstøvsugerfunksjon.

Mandag

PÅ REISE

Bruker du funksjonen ”På reise” når boligen står tom i lengre tid, kan du redusere ventilasjonsaggregatets energiforbruk.

For funksjonen ”På reise” kan du velge ønsket reduksjon av viftehastighetene i forhold til Borte-modusen (maks. 20 %) og ønsket reduksjon av tilluftstemperaturen (maks. 2 °C).

Når funksjonen ”På reise” er aktivert, er ekstern kjøling ikke tillatt.

PEISFUNKSJON Den smarte peisfunksjonen gjør det lettere å tenne på peisen og bidrar til å sikre ren forbrenning. Problemer med for dårlig trekk i en åpen peis oppstår helst om høsten, når det er liten temperaturforskjell på inne- og uteluften, og skorsteinen er kald. Peisfunksjonen senker avtrekksviftens hastighet og øker tilluftsviftens hastighet. Dette gir et midlertidig overtrykk i boligen mens man tenner opp i peisen, og danner dermed trekk i skorsteinen. Etter den første fasen går peisfunksjonen over til vedlikeholdsmodus og kompenserer behovet for forbrenningsluft. Funksjonen kan avbrytes fra kontrollpanelet.

Valgbare innstillinger for peisfunksjonen er ønsket driftstid for funksjonen (maks. 60 min.) og ønsket forskjell i viftehastighet (maks. 50 %). Hvis det oppstår problemer med skorsteinstrekken ved tenning av peisen, kan man øke prosentverdien noe fra standardverdien.

Med forbehold om endringer.www.swegonhomesolutions.no56

FUNKSJON FOR KJØKKENHETTE Funksjonen for kjøkkenhette balanserer ventilasjonen når kjøkkenhetten benyttes, bidrar til å hindre at det oppstår for stort undertrykk og forbedrer kjøkkenhettens oppfangingsevne. Funksjonen starter automatisk når du åpner spjeldet i en kompatibel kjøkkenhette og er aktiv så lenge spjeldet er åpent.

Funksjonen kan også startes fra et Smartkontrollpanel og er deretter aktiv i det innstilte intervallet (maks. 120 minutter). Instruksjoner for igangkjøring og innstilling ﬁnner du i installasjons-, igangkjørings- og vedlikeholdsveiledningen.

FUNKSJON FOR SENTRALSTØVSUGER Funksjon for sentralstøvsuger bidrar til å balansere ventilasjonen ved bruk av sentralstøvsuger, hindrer at det oppstår for stort undertrykk og forbedrer vaskeresultatet. Et koblingssignal kan kobles til ventilasjonsaggregatets signalinngang, slik at funksjonen aktiveres automatisk når sentralstøvsugeren startes.

Du kan også starte funksjonen fra et Smartkontrollpanel. Funksjonen er da aktiv i den innstilte perioden (maks. 120 minutter). Med innstillingen for kompensering (maks. 50 %) kan du justere funksjonens effektivitet.

AUTOMATISK HJEMME/BORTE/FORSERING

Funksjonen er bare tilgjengelig på modeller som er utstyrt med karbondioksidgiver. Automatikken styrer ventilasjonens luftmengde trinnløst etter karbondioksidnivået i boligen.

Automatisk Hjemme/Borte/Fors.

A+ nu 950 ppm

Hjemmegrense

Bortegrense Filtering tid

900 ppm 600 ppm

1 min

I innstillingsmenyen indikerer verdien ”A+

nu” det aktuelle karbondioksidnivået. Du

stiller inn funksjonen ved å angi grenseverdiene for Hjemme og Borte. Du kan fastsette en passende Hjemme-grenseverdi ved å lese av ”A+ nu”-verdien i menyen når et normalt antall personer beﬁnner seg i boligen. Ventilasjonsnivået økes hvis Hjemmegrenseverdien reduseres. På tilsvarende måte kan du fastsette Borte-grenseverdien ved å lese av ”A+ nu”-verdien når boligen har vært tom i ﬂere timer. Aggregatet går over til Borte-modus tidligere hvis du øker Borte-grenseverdien.

Hvis det virker som om ventilasjonsaggregatet reagerer for raskt på endringer i karbondioksidnivået, kan du øke ﬁltreringsverdien.

LUFTFUKTIGHETSAUTOMATIKK Funksjonen er kun tilgjengelig på modeller som er utstyrt med fuktgiver. Funksjonen forserer ventilasjonen etter den normale fuktbelastningen en person forårsaker, f.eks. når en dusj gir ekstra fuktighet i boligen. Dersom boligens relative fuktighetsnivå er over 60 % i en lengre periode, skal de innstilte luftmengdene økes og årsaken til det høye fuktighetsnivået utredes.

Automatisk fuktstyrning

RH nu 30 %

Forseringsgrense

Max forseringsgrense

5 % + RH

30 % + RH

Bastuebegrensning Bastueforsering

I innstillingsmenyen indikerer verdien ”RH

nu” det aktuelle fuktighetsnivået.

Luftfuktighetsautomatikken måler døgnmiddelverdien for avtrekksluften og sammenligner den med den aktuelle verdien. Ventilasjonen forseres trinnløst når fuktigheten har steget tilsvarende som grenseverdien for forsering.

5 %

Med forbehold om endringer. 57www.swegonhomesolutions.no

Ved badstubad forseres ventilasjonen med den innstilte verdien ved at den automatiske badstubegrensningen aktiveres. Funksjonen forhindrer variasjoner i viftehastigheten mens badstuen er i bruk.

SOMMERDRIFT FORSERING Sommerdrift

På varme sommerdager tar varmeveksleren vare på den svale inneluften og kjøler ned den innkommende uteluften. Om natten går luften forbi varmeveksleren, og boligen kjøles ned med frisk uteluft. Innstillingene for automatisk sommerdrift kan ﬁnjusteres fra sommerdriftmenyen.

Sommerdrift

Min.grense utelufttemperatur

Romtemperatur startgrense

14°C 22°C

Kjøling (tilluft) 80%

Autom. luftkvalitets styrning

AQ nu 620 ppm

Forseringsgrense

Maks. forseringsgrense Følsomhet

Verdien ”AQ nu” på innstillingsmenyen viser det aktuelle luftkvalitetsnivået. Du stiller inn funksjonen ved å angi forseringsgrensen der du vil at forsering av ventilasjonen skal starte, og ved hvilken verdi du vil at ventilasjonsaggregatet skal oppnå maksimal forsering. Du ﬁnner passende verdier ved å ta utgangspunkt i verdien ”AQ nu”, som vises på menyen.

Hvis det virker som om ventilasjonsaggregatet reagerer for raskt på endringer i luftkvaliteten, kan du øke ﬁltreringstiden.

800 ppm

1400 ppm

1 min

For sommerdrift angir du hvilke grenseverdier for utetemperatur og romtemperatur som må overskrides for at funksjonen skal kobles inn. Uteluften må dessuten være svalere enn luften i rommet.

Ved sommerdrift er det mulig å forsere ventilasjonen ved å aktivere forsert sommerkjøling fra menyen for Smart-funksjoner.

Den forserte sommerkjølingen gjør det mulig å bruke nedkjølingshastigheten når de innstilte grenseverdiene er nådd. Hvis du vil begrense forseringsfunksjonen, kan du angi

i ukeprogrammet at nedkjølingshastigheten kun skal kunne brukes til bestemte tider.

AUTOM. LUFTKVALITETSSTYRING Funksjonen er kun tilgjengelig på modeller utstyrt med luftkvalitetsautomatikk. Luftkvalitetsautomatikken forserer ventilasjonen trinnløst basert på inneluftens kvalitet.

TEMPERATURFORSERING

Funksjonen er kun tilgjengelig i kombinasjon med sommerdrift og luftvarmer for varme/ kjøling. Funksjonen forserer ventilasjonen trinnløst når det er behov for å varme opp / kjøle ned luften i rommet.

Forcering varme

Varmeforsterkning 5%

Kjøleforsterkning

Aktiv i borte-modus

Forsterkningsverdien for varme og kjøling angis på innstillingsmenyen. Funksjonen forserer ventilasjonen basert på differansen mellom romtemperaturen og den innstilte verdien, slik at et avvik på én grad utløser en forsering i henhold til forsterkningsverdien. Forseringen begrenses dersom tilluften er for varm eller for kald.

Fra menyen kan du også velge om funksjonen skal være aktiv i Borte-modus eller ikke.

Med forbehold om endringer.www.swegonhomesolutions.no58

AVSTENGING Du kan slå av aggregatet ved å velge ”Slå

av” på menyen ”Smart-funksjoner”.

Ventilasjonen bør kun slås av når det skal utføres service. Dette alternativet er derfor ofte skjult ved for eksempel bruk i eiendomsselskaper.

2.5 Hovedmeny

ALARM

Denne menyen er tom når aggregatet fungerer normalt. Hvis det er en aktiv feiltilstand i systemet, vises en tilhørende alarmtekst på denne menyen (se 3.1, ”Alarm”).

Hvis det har forekommet en forstyrrelse i systemet, men denne har forsvunnet, viser menyen en melding som kan kvitteres. En aktiv alarm kan ikke kvitteres (se 3.1, ”Alarm”).

TEMPERATUR

Innstillingen for tilluftstemperatur kan kun brukes på modeller som er utstyrt med luftvarmer for ettervarme.

Brukeren stiller inn ønsket verdi for tilluftens minimumstemperatur, og aggregatet forsøker å oppnå denne så sant det er mulig. Swegon anbefaler at tilluftstemperaturen stilles inn på 15–20 grader °C, og fabrikkinnstillingen er 17 °C, noe som er tilstrekkelig for trekkfri ventilasjon. Tilluftstemperaturen bør være 3–4 °C lavere enn romtemperaturen, slik at tilluften blander seg godt med luften i rommet.

Når du skal stille inn tilluftstemperaturen, bør du tenke på følgende:

• En høy temperaturinnstilling øker aggregatets strømforbruk.

• En lav temperaturinnstilling, f.eks. 14 °C, kan forårsake kondensansamling i systemet.

• Ventilasjonsaggregatet klarer ikke å kjøle tilluften uten en luftkjøler (kanalbatteri), som fås som tilbehør.

Igangkjøring og innstilling av den eksterne luftvarmeren/-kjøleren som er tilgjengelig som ekstrautstyr, er beskrevet i installasjons-, drifts- og vedlikeholdsanvisningen for luftvarmeren/-kjøleren.

DISPLAY Innstillingene som deﬁneres fra denne menyen, er tidsinnstillinger, med unntak av skjerminnstillingene.

Display

Språk

Standby lysstyrke

Vis klokke Vis romtemperatur Finjustering romtemperatur Display ID Klokkeslett Dag

0,0°C

10:26

Mandag

Skermbeskytter Forsinkelse skjermbeskytter

60s

Tillbakestill displayet til fabrikkinnst.

Innstillbare egenskaper er:

• Språk.

• Standby lysstyrke. Ved å justere denne

verdien kan man påvirke hvor mye skjermens lysstyrke endres ved overgang til hvilemodus. Hvis verdien stilles inn på 10, dempes ikke lysstyrken i det hele tatt.

• Vis klokke. Velges hvis klokkeslettet skal

vises på startbildet.

• Vis romtemperatur. Velges hvis romtem-

peraturen skal vises på startbildet.

• Finjustering romtemperatur. Hvis tem-

peraturen som skjermen har målt, avviker fra verdien fra en temperaturgiver som er plassert på et annet sted i samme rom, kan temperaturgiveren kalibreres ved endring av ﬁnjusteringsverdien.

• Display ID. Hvis to paneler installeres i

systemet, skal den ene gis ID-verdien 1 og den andre ID-verdien 2. Du kan ikke bruke to paneler med samme ID-nummer i systemet.

• Klokkeslett.

• Dag.

Med forbehold om endringer. 59www.swegonhomesolutions.no

• Skjermbeskytter. Hvis alterna-

tivet ”Brukes IKKE” velges for ”Skjermbeskytter”, slokker skjermen, og Smart-funksjonenes og hovedmenyens symboler forsvinner. Hvis ”Funksjon” velges, vises et symbol som tilsvarer aggregatets driftsmodus.

• Forsinkelse Skjermbeskytter. Verdien

for ”Forsinkelse skjermbeskytter” deﬁnerer hvor raskt skjermen går i hvilemodus hvis man ikke trykker på en knapp.

• Tilbakestill displayet til fabrikkinnstillinger.

DIAGNOSTIKK

Fra denne menyen kan man kontrollere data med tilknytning til ventilasjonsaggregatets funksjon.

Diagnostikken består av følgende deler:

• Servicepåminnelse.

Servicepåminnelse

Serviceintervall Nestr service Tilbakestill teller

Fra denne menyen angir du om servicepåminnelsen skal være i bruk eller ikke, og bestemmer også lengden på serviceintervallet. På menyen vises også den gjenstående tiden før neste service. Telleren kan nullstilles hvis man utfører service på aggregatet før tiden for serviceintervallets er nådd.

• Temperatur.

Temperatur

Uteluft

Tilluft før ettervarme Tilluft Avtrekksluft 22,3°C Avkast Romsluft Display Vannbatteri 23,0°C

6 mnd.

6,0 mnd.

-12,2°C 11,8°C

16,9°C

-0,2°C 21,8°C 21,8°C

Hvilke temperaturverdier som vises på menyen, avhenger av hvilke givere som benyttes i aggregatet.

• Smart-funksjoner.

Smart funksjoner

A+

AQ RH AH AH grenseverdi

A+ styring

830 ppm 770 ppm

41 %

11,8 g/m 12,6 g/m

-3 %

RH styring AQ styring Smart styring 1 %

Hvilke verdier som vises på menyen, avhenger av hvilke Smart-givere som benyttes i aggregatet. Måleverdiene kommer fra Smart-giverne, og AH-grenseverdien er en innstilt grense for absolutt fuktighet for luftfuktighetsautomatikken, der forseringen starter. Styringsinformasjonen viser hvor mye de forskjellige Smart-automatiseringssignalene forserer ventilasjonen i Hjemme-modus. Verdien ”Smart-styring” viser den totale forseringen for samtlige Smart-funksjoner.

Smart-målinger: CO2, RH og VOC. Absoluttverdiene i måleresultatet påvirker ikke hvor godt reguleringen fungerer.

• Viftehastigheter.

Viftehastigheter

Styring tilluftsvifte

Tilluftsvifte Styring avtrekksvifte Avtrekksvifte

På menyen vises prosentverdiene for styring av aggregatets vifter og viftenes rotasjonshastigheter.

60 %

1200 RPM

60 %

1200 RPM

0 % 4 %

Med forbehold om endringer.www.swegonhomesolutions.no60

• Oppvarming og kjøling.

Oppvarming og kjøling

Effekt ettervarme

Innstilling tilluft Tilluftstemperatur Sommerkjøling Status forvarmer

På menyen vises den utstyrte effekten til luftvarmeren for varme/kjøling, tilluftsinnstillingen og tilluftstemperaturen. Menyen inneholder dessuten angivelser for sommerkjøling og forvarming.

• Avriming.

Avriming

Driftstatus for automatisk avriming.

• Ekstern styring.

Extern styring

Forsering

Borte Undertykkskompensering Peis Filtervakt DDC-viftestyring DDC-temperaturstyring

Menyen inneholder statusangivelser for eksterne styrefunksjoner.

0 % 17°C 17°C

UKEPROGRAM Aggregatets funksjon kan styres med høyst ﬁre forskjellige ukeprogrammer.

Ukeprogrammering

I bruk

Program 1

Borte

Program 2 Program 3 Program 4

Program 1

Status

Borta

17°CTemperatur

Starttid Stopptid

07:00

16:00

Mandag Tirsdag Onsdag Torsdag Fredag Lørdag Søndag

For hvert program kan man velge ønsket driftsmodus og temperatur. For hvert program deﬁnerer man tidsgrenser og ukedager for når programmet skal brukes.

Ved å velge Borte-modus kan du deaktivere Smart-funksjonene i en bestemt periode, f.eks. om natten.

Med forbehold om endringer. 61www.swegonhomesolutions.no

INFORMASJON OM AGGREGATET

Informasjon

Modell

2.0b144Aggregatversjon

Parametereversjon Displayversjon

1.0

1.5b191

2.6 Innstilling av oppvarming på Econo-modellen

Du stiller inn Econo-modellens vannvarmede luftvarmer for ettervarme ved hjelp av en termostat som ligger inni aggregatet. Termostatens nivåer tilsvarer følgende temperaturer:

8 °C

11 °C

14 °C

17 °C

20 °C

23 °C)

26 °C)

Når neste oppvarmingssesong begynner, lukker du bypassluken slik at låsepinnen havner over det lille hullet. Vinterstillingen er indikert på aggregatet med et snøfnuggmerke.

Vinter

Sammen med W5-ventilasjonsaggregatet kan du bruke en separat vannbåren luftvarmer som monteres i en kanal. Luftvarmeren kjøres i gang og stilles inn ved hjelp av et Smart-kontrollpanel. Igangkjøring og innstilling er beskrevet i installasjons-, drifts- og vedlikeholdsanvisningen for luftvarmeren. Den kanalmonterte luftvarmeren er ekstrautstyr: SDHW16033W.

2.7 Manuelt bypasspjeld

W3/W4-aggregatet kan også fås med manuelt sommerbypasspjeld for varmeveksleren. Bypass forbi varmeveksleren er en innebygd funksjon i aggregatet som benyttes for å forhindre varmegjenvinning på varme sommerdager.

Du tar bypass i bruk ved å åpne bypasspjeldet i avtrekksluftkammeret. Det gjør man ved å dra i låsepinnens ring og vri spjeldets hevearm til nederste stilling. Når spjeldet er åpent, er den elektriske luftvarmeren for ettervarme deaktivert.

Sommer

Viktig

Frostbeskyttelsesfunksjon I kaldt vær kan det samle seg is

i varmeveksleren hvis avtrekksluften er fuktig. En beskyttelsesfunksjon reduserer da automatisk hastigheten på tilluftsviften. Under slike forhold er det altså normalt at viftehastigheten varierer.

Under visse forhold er det normalt at det danner seg små mengder is i ventilasjonsaggregatet.

Med forbehold om endringer.www.swegonhomesolutions.no62

3. Alarmer og feilsøking

3.1. Alarm

Eventuelle forstyrrelser i ventilasjonsaggregatets funksjon indikeres med symboler på øvre rad på hovedskjermen. Hvis det er en aktiv alarm i systemet, går skjermen ut av hvilemodus og inntar full lysstyrke, og den gjenopptar deretter ikke hvilemodusen så lenge alarmen er aktiv. Symbolet for en aktiv alarm er . Tilstanden som har forårsaket alarmen, fremgår av punktet "Alarm" på hovedmenyen. En såkalt info-alarm,

, blir stående på skjermen når den aktive feiltilstanden opphører. Info-alarmen kvitteres fra punktet "Alarm" på hovedmenyen.

Status Alarm Tiltak

T1…T8 giverfeil Kontakt et serviceﬁrma. Aggregatet går i begrenset driftsmodus.

Feil ved ettervarmeren Kontroller overtemperaturvernet. Kontakt et serviceﬁrma.

Feil ved forvarmeren Kontroller overtemperaturvernet. Kontakt et serviceﬁrma.

Frostrisiko for vannvarmet luftvarmer

Feil ved tilluftsviften Kontakt et serviceﬁrma.

Feil ved avtrekksviften Kontakt et serviceﬁrma.

Kontaktfeil Start om aggregatet. Kontakt servicebedriften hvis feilen vedvarer.

Ekstern nødstopp/ brannalarm

Intern feil Start om aggregatet. Kontakt servicebedriften hvis feilen

Servicepåminnelse Gjennomfør service på aggregatet og kvitter servicepåminnelsen.

Filtervakt Bytt ﬁlter og tilbakestill ﬁltervakten.

Pass på at det vannbårne oppvarmingssystemets sirkulasjonspumpe er i gang, og at vannet til aggregatets varmebatteri er tilstrekkelig varmt.

Alarmen forsvinner automatisk når den eksterne nødstoppen eller brannalarmen opphører. Ingen info-alarm fortsetter å vises.

vedvarer. Aggregatet går i begrenset driftsmodus.

3.2 Feilsøking

Et ventilasjonssystem er en helhet bestående av ﬂere systemkomponenter som alle påvirker systemets funksjon. En funksjonsfeil i ventilasjonen kan skyldes en hvilken som helst del av ventilasjonssystemet eller systemets installasjon. Dersom det i forbindelse med en kontroll (se sjekklisten som er vedlagt installasjons-, igangkjørings og vedlikeholdsanvisningen) blir funnet funksjonsfeil på aggregatet i aggregatets garantiperiode (to år), kan du registrere

dem i tilbakemeldingsskjemaet som du ﬁnner på www.casahelp.ﬁ. På det samme nettstedet ﬁnner du også veiledninger, servicevideoer og svar på vanlige spørsmål.

Hvis det oppstår et problem med eller feil på ventilasjonssystemet etter garantiperioden (to år), kontakter du en av de autoriserte servicepartnerne våre, som du ﬁnner på www. swegonhomesolutions.no, serviceavdelingen i borettslaget ditt eller en annen servicebedrift med kompetanse på ventilasjonsanlegg.

Med forbehold om endringer. 63www.swegonhomesolutions.no

4. Service

4.1 Servicepåminnelse

Servicepåminnelsen aktiveres med forhåndsinnstilte tidsintervaller, og -symbolet vises på kontrollpanelskjermen. Som fabrikkinnstilling er servicepåminnelsen ikke i drift. Den kan settes i drift under hovedmenyens punkt ”Di agnostikk”/”Servicepåminnelse”. Anbefalt serviceintervall for ventilasjonsaggregatet er seks måneder.

Når servicen er utført, nullstiller man servicepåminnelsen fra punktet ”Alarm” på hovedmenyen. Hvis du utfører service før alarmen går, kan du kvittere servicepåminnelsen fra menyen Diagnostikk > Servicepåminnelse.

4.2 Åpning av aggregatet

Bryt matespenningen til aggregatet ved å trekke ut støpselet fra stikkontakten før servicetiltak påbegynnes. Vent i noen minutter før aggregatets inspeksjonsdør åpnes, slik at viftene rekker å stanse og eventuelle luftvarmere får avkjølt seg.

På W3- og W4-aggregatene er det en låsebolt på kanten av døren, og døren er hengslet. Inspeksjonsdøren åpnes ved å vri låsebolten med en skrutrekker.

Det er en låsebolt i overkant av W5aggregatets dør. Inspeksjonsdøren åpnes ved å vri låsebolten med en skrutrekker. Støtt døren i overkant med den andre hånden når du åpner den. Vipp døren mot deg i overkant, og løft den deretter vekk. Døren veier ca. 11 kg.

På W9-aggregatet er det to låsebolter, og dørene er hengslet. Inspeksjonsdørene åpnes ved å vri låseboltene med en skrutrekker.

4.3 Filter

Filtrene skal byttes minst hver sjette måned. Filtrene kan trenge hyppigere rengjøring eller utskifting i boliger med mye støv, eller hvis det er mye forurensning i uteluften.

I en ny bolig vil det være fukt etter byggeperioden, og ﬁltrene kan bli skitne raskere enn normalt. Derfor skal du skifte ﬁlter for første gang bare rundt tre måneder etter at ventilasjonsaggregatet ble tatt i drift.

Aggregatet må ikke brukes uten ﬁlter. Bruk bare ﬁlter som er anbefalt av Swegon. Dette er viktig, fordi ﬁltre med helt likt utseende kan ha svært ulike trykktap og ulik ﬁltreringsevne. Hvis feil ﬁlter benyttes, er det ikke sikkert at ventilasjonsaggregatet fungerer som tiltenkt. Kontroller i komponentlisten at riktig ﬁlter er valgt.

4.4. Aggregatets innvendige ﬂater

Rengjør aggregatets innvendige ﬂater med støvsuger eller en fuktig klut ved behov.

4.5 Kondensvannavløp

Forsikre deg samtidig om at kondensvannavløpet i bunnen av aggregatet ikke er tett. Kontroller funksjonen ved å helle en skvett vann på bunnen av aggregatet.

4.6 Varmeveksler og vifter

Aggregatets varmeveksler skal etterses minst én gang i året med tanke på generell tilstand og renhold. På W3-, W4- og W9-aggregatene demonteres varmeveksleren ved å trekke den ut. På W5-aggregatet må du først trekke av varmevekslerens tetningsplate (bilde W5, punkt

4) før du kan trekke ut varmeveksleren og

inspisere den.

Rengjør varmeveksleren med en myk børste, støvsuger eller rennende vann ved behov. Ikke bruk rengjøringsmidler som virker etsende på aluminium. Varmevekslerens kanaler skal være tørre før varmeveksleren settes tilbake på plass i aggregatet.

Viftenes tilstand og renhet skal kontrolleres minst annethvert år. Hvis det samler seg smuss i viftene, kan det påvirke ventilasjonsaggregatets funksjon.

Det kan samle seg fett og støv på avtrekksviftens viftehjul og på veggene i aggregatets viftekammer, spesielt hvis avtrekksluften fra kjøkkenhetten går direkte gjennom ventilasjonsaggregatet (W3/W4).

Du ﬁnner anvisninger for demontering av viftene i installasjons-, igangkjørings- og vedlikeholdsveiledningen. Hvis det har samlet seg merkbart mye smuss på viftenes viftehjul, bør rengjøringen overlates til en fagperson.

Med forbehold om endringer.www.swegonhomesolutions.no64

CASA® W3/W4 Smart

CASA® W5 Smart

1. Tilluftsﬁlter

2. Avtrekksﬁlter

3. Varmeveksler

4. Luftvarmer forvarme

5. Luftvarmer ettervarme

Tilbakestillingsknapp for overtemperaturvernet på ettervarmerens luftvarmer i W3/W4(bare

modeller med elektrisk luftvarmer)

1. Tilluftsﬁlter

2. Avtrekksﬁlter

3. Varmeveksler

4. Varmevekslerens tetningsplate

5. Kondensvannavløp

6. Luftvarmer forvarme

7. Luftvarmer ettervarme

8. Tilluftsviftens festeplate (bak luftvarmeren for forvarme)

9. Avtrekksviftens festeplate

Tilbakestillingsknapp for overtemperaturvernet på forvarmerens luftvarmer i W3/W4.

Med forbehold om endringer. 65www.swegonhomesolutions.no

CASA® W9 Smart

1. Tilluftsﬁlter

2. Avtrekksﬁlter

3. Varmeveksler

4. Tilluftsvifte

5. Avtrekksvifte

Viktig

Ved rengjøring av kontrollpaneler må man passe på å ikke endre innstillingene for tillufts- og avtrekksventilene. Ventilene er stilt inn i forbindelse med igangkjøringen av ventilasjonssystemet.

En godkjent person stiller inn viftehastighetene i henhold til nasjonale bestemmelser, i forbindelse med igangkjøringen av ventilasjonssystemet. Man bør ikke endre luftmengdene på egen hånd, fordi det kan forstyrre systemfunksjonen.

Med forbehold om endringer.www.swegonhomesolutions.no66

5. Beskyttelsesfunksjoner

Varmevekslerens frostbeskyttelse

Varmeveksleren er utstyrt med en pålitelig avrimingsfunksjon som garanterer kontinuerlig og balansert ventilasjon i boligen, selv ved ekstreme forhold. Hvis det er fare for at varmeveksleren kan fryse, kobles forvarmeren inn, viftehastighetene endres etter behov og den varme avtrekksluften forhindrer frost i varmeveksleren.

Elektrisk luftvarmer Et automatisk overtemperaturvern kobler fra luftvarmeren hvis det oppstår en feil. Vernet tilbakestilles automatisk når luftvarmeren kjøles ned.

Overtemperaturvernet med manuell tilbakestilling tilbakestilles med en trykknapp som er plassert inne i aggregatet. Trykknappens plassering i aggregatet er markert med en sirkel på bildene til venstre. Hvis du kjenner et knepp når du trykker på knappene, er overtemperaturvernet tilbakestilt.

Alarmen ”Ettervarmerfeil” vises på skjermen dersom overtemperaturvernet utløses. Alarmen forsvinner når feilen kvitteres.

Viftenes overtemperaturvern Viftene har et overtemperaturvern som gjør at de stanser hvis temperaturen blir for høy. Viftene stanser også hvis det oppstår en alvorlig funksjonsfeil i aggregatet. Overopphetingsvernet tilbakestilles automatisk når temperaturen synker eller funksjonsfeilen utbedres.

Econo-modellens vannvarmede luftvarmer Econo-modellene har en temperaturgiver som beskytter den vannvarmede luftvarmeren mot frost. Alarmen ”Frostfare vannbatteri” vises på skjermen dersom temperaturen i den vannvarmede luftvarmeren synker for lavt, men aggregatet fortsetter å gå som normalt.

Hvis luftvarmerens temperatur synker ytterligere, stoppes aggregatet slik at luftvarmeren ikke fryser. Når luftvarmerens temperatur har steget tilstrekkelig, starter aggregatet igjen,

og en såkalt info-alarm, Info-alarmen kvitteres fra punktet ”Alarm” på hovedmenyen.

, vises i panelet.

Temperaturgiver Hvis det blir oppdaget en giverfeil, går aggregatet i begrenset driftsmodus for å hindre at det oppstår skader på aggregatet. Funksjonene tilknyttet den aktuelle giveren deaktiveres, og aggregatet fungerer så godt som mulig. Aggregatet fungerer normalt igjen straks feilen er rettet.

Viktig

Frostbeskyttelsesfunksjon I kaldt vær kan det samle seg is

i varmeveksleren hvis avtrekksluften er fuktig. En beskyttelsesfunksjon reduserer da automatisk hastigheten på tilluftsviften. Under slike forhold er det altså normalt at viftehastigheten varierer.

Under visse forhold er det normalt at det danner seg små mengder is i ventilasjonsaggregatet.

Med forbehold om endringer. 67www.swegonhomesolutions.no

6. Komponentliste og tilbehør W3/W4

210

1. Temperaturgiver

2. Viftepakke (W3, R-modellen):

- Tilluftsvifte: PEC119L

- Avtrekksvifte: PEC119R

Viftepakke (W3, L-modellen):

- Tilluftsvifte: PEC119R

- Avtrekksvifte: PEC119L

Viftepakke (W4, R-modellen):

- Tilluftsvifte: PWEC175L

- Avtrekksvifte: PEC119R

Viftepakke (W4, L-modellen):

- Tilluftsvifte: PWEC175R

- Avtrekksvifte: PEC119L

3. Luftvarmer forvarme 1000 W: 60369 Luftvarmer forvarme 500 W: 50269 **

4. Luftvarmer ettervarme: 50269

5. Kretskort EC: 603010

6. Dørkontakt: 60542

7. Filtersett: W304FS

8. Varmeveksler: 61033

9. Dør: DPW100RL

10. Spjeldmotor: 60348

11. Luftvarmer ettervarme (Econo, R-modellen): 620220 Luftvarmer ettervarme (Econo, L-modellen): 620221

12. Kondensvannslange: 502103

Tilbehør, montering

• Filtersett F7 + 2 x G3: W304FS

• Smart kontrollpanel: SC10*

• Modulærkabel 20 m: PMK20*

• Veggfeste: PW080SAT*

• Takmonteringsramme (W3): PW080KA Takmonteringsramme (W4): PW100KA

• Monteringsramme med diffusjonssperre (W3): PR080YP Monteringsramme med diffusjonssperre (W4): PR100YP

• Vannlås: UVL

*) Inkludert

*) W4-modeller W04VR05S110A

W04VL05S110A W04VREES110A W04VLEES110A

**) W3-modeller W03VR05SL00A W03VL05SL00A

Med forbehold om endringer.www.swegonhomesolutions.no68

7. Komponentliste og tilbehør W5

1. Temperaturgiver

2. Smart kontrollpanel: SC10

3. Modulærkabel 20 m: PMK20

4. Viftepakke: FW5

5. Luftvarmer forvarme: 603601

6. Luftvarmer ettervarme: 603602

7. Kretskort EC: 603010

8. Filtersett: W05FS

9. Varmeveksler: 61035

10. Dør: DW5RL

11. Spjeldmotor: 60348

12. Dobbel triac-bryter: 603059

13. Dørkontakt: 60542

14. Kondensvannslange: 502103

15. Veggfeste: W05WMB

Tilbehør, montering

• Filtersett F7, G3 + varmebestandig ﬁlter:

W05FS

• Smart kontrollpanel: SC10

• Modulærkabel 20 m: PMK20

• Takmonteringsramme (R/L): W05CMB

• Sokkel: W05FMB

• Monteringsramme med diffusjonssperre

(R/L): W05PP

• Vannlås: UVL

Med forbehold om endringer. 69www.swegonhomesolutions.no

8. Komponentliste og tilbehør W9

1. Temperaturgiver

2. Smart kontrollpanel: SC10

3. Modulærkabel 20 m: PMK20

4. Viftepakke: F230W

5. Luftvarmer ettervarme: 60361

6. Kretskort EC: 603010

7. Dørkontakt: 60542

8. Filtersett: 102W23SS

9. Varmeveksler: 61030

10. Dør, høyre, innv. lås: DW230R1

Dør, venstre, ingen lås: DW230L1

11. Triac-regulator: 603013

12. Luftvarmer forvarme: 60360

13. Luftvarmer ettervarme (Econo, R-modellen): B230R Luftvarmer ettervarme (Econo, L-modellen): B230L

14. Sokkel: 10223J

15. Spjeldmotor: 60350

16. Kondensvannslange: 502103

Tilbehør, montering

• Filtersett F7 + 2 stk. G3: 102W23SS

• Smart kontrollpanel: SC10

• Modulærkabel 20 m: PMK20

• Vannlås: UVL

Med forbehold om endringer.www.swegonhomesolutions.no70

Utførelsen av ventilasjonssystemet avhenger av valgt tilbehør. Følgende tilbehør er tilgjengelig:

Tilbehør, styreteknikk

• Smart-kontrollpanel (SC10). Smart-

kontrollpanel med Exxact-ramme.

• Smart-kontrollpanel (SC10). Smart-

kontrollpanel med Jussi-ramme.

• Forseringstimer (105TK). En trykknapp

som kan installeres på ønsket sted, og som kan brukes til å aktivere Forsering.

• Fuktighetsgiver (117KKH).Giveren

registrerer når den relative luftfuktigheten overstiger den innstilte grenseverdien, og aktiverer Forsering.

• Peisfunksjonsomkobler (102TKC). En tryk-

knapp som kan installeres f.eks. ved siden av den åpne peisen, og som brukes til å aktivere peisfunksjonen.

• Tilstedeværelsesgiver (102LT). Giveren

registrerer bevegelser i boligen og øker viftehastigheten til Forsering-modusen.

-giver (117HDL). Automatikken styrer

• CO

ventilasjonens styrke trinnløst etter karbondioksidnivået i boligen.

• Undertrykkskompensering (117PK2).

Med en separat giver (som f.eks. registrerer trykkdifferansen) gis det signal om å iverksette kompensering for luftmengden når det oppstår undertrykk i boligen som følge av bruk av en kjøkkenvifte, takvifte eller sentralstøvsuger.

• Overvåking (DDC). Visse funksjoner kan

styres fra et boligovervåkingssystem. En nærmere beskrivelse ﬁnnes i den tekniske anvisningen.

• Modbus. Gjør det mulig å ko-

ble ventilasjonsaggregatet til en boligautomasjonssystem.

• Omkobler Hjemme/Borte. En omkobler

som vanligvis installeres inntil ytterdøren og starter modusen Borte. Omkobleren kan være en standardomkobler av valgfri type.

Fabrikkmontert Smart-tilbehør

• Luftfuktighetsautomatikk. En intelligent

funksjon forserer ventilasjonen når luftfuktigheten øker.

• Automatisk Hjemme/Borte/Forsering.

Funksjonen styrer ventilasjonens styrke trinnløst basert på karbondioksidnivået i boligen.

• Autom. luftkvalitetsstyring + luftfuktig- hetsautomatikk. Funksjonen forserer ventilasjonen basert på VOC-nivået i boligen.

Kontrollpanel

SC10

-giver

177HDL

Fuktgiver

117KKH

Med forbehold om endringer. 71www.swegonhomesolutions.no

Garantivilkår

GARANTIGIVER

Swegon ILTO Oy Asessorinkatu 10, 20780 S:t Karins

GARANTITID Produktet har to (2) års garanti regnet fra innkjøpsdato.

GARANTIENS OMFANG Garantien omfatter konstruksjons-, produksjons- eller materialfeil samt følgefeil på selve produktet, som oppstår i garantitiden og som er meldt til produsenten eller fastslått av garantigiveren eller en representant for garantigiveren. Feilene som er beskrevet ovenfor, utbedres ved at produktet gjøres funksjonsdyktig.

GENERELLE BEGRENSNINGER I GARANTIEN Garantigiverens ansvar er begrenset i henhold til disse garantivilkårene, og garantien dekker ikke skader på person og eiendom. Muntlige tilsagn utover garantiavtalen er ikke bindende for garantigiveren.

BEGRENSNINGER I GARANTIANSVAR Denne garantien gis under forutsetning av at produktet brukes på vanlig måte eller under sammenlignbare omstendigheter til det formålet det er tiltenkt, og at bruksanvisningen følges.

Garantien omfatter ikke feil som skyldes:

- transport av produktet

- uvøren bruk eller overbelastning av produktet

- unnlatelse av å følge anvisninger for installasjon, drift, vedlikehold eller stell

- feil installasjon av produktet eller feil plassering på bruksstedet

- forhold som er utenfor garantigiverens kontroll, f.eks. for store spenningsvariasjoner, lynnedslag, brann eller andre skadetilfeller

- reparasjoner, vedlikehold eller konstruksjonsendringer som er foretatt av uautorisert servicepartner

- garantien omfatter heller ikke feil som ut ifra et funksjonssynspunkt er ubetydelige, f.eks. overﬂadiske riper

- deler som gjennom håndtering eller normal slitasje er utsatt for større feilrisiko enn normalt, f.eks. lamper, glass-, porselens-, papir- og plastdeler samt sikringer, omfattes ikke av garantien

- garantien omfatter ikke innstillinger, informasjon om bruk, vedlikehold, service eller rengjøring som normalt er beskrevet i bruksanvisningen, eller arbeid som skyldes at brukeren ikke har fulgt advarsler eller installasjonsanvisninger, eller utredning av dette.

KOSTNADER I GARANTITIDEN Den autoriserte servicepartneren belaster ikke kunden for reparasjoner, utskiftede deler, reparasjonsarbeid, transport i forbindelse med reparasjon eller reisekostnader som faller innenfor garantien.

Dette forutsetter imidlertid følgende:

- De defekte delene skal leveres til den autoriserte servicepartneren.

- Reparasjonen skal påbegynnes og utføres innenfor vanlig arbeidstid. For hastereparasjoner eller reparasjoner som utføres utenom vanlig arbeidstid, kan den autoriserte servicepartneren fakturere ekstra kostnader. Hvis feilen kan innebære en helserisiko eller føre til betydelige økonomiske skader, vil den likevel bli utbedret umiddelbart uten ekstra kostnader.

- Servicebil eller offentlig transport som går i henhold til rutetabell (båt, ﬂy eller snøkjøretøy regnes ikke som

offentlig transport), kan benyttes ved reparasjon av produktet eller ved utskifting av defekte deler.

- Demonterings- og installasjonskostnader for utstyr som er fastmontert på brukerstedet, skal ikke betraktes som unormale.

TILTAK NÅR FEIL BLIR OPPDAGET Hvis det blir oppdaget en feil i garantitiden, skal kunden umiddelbart melde fra til forhandleren eller til en autorisert servicepartner (www.swegonhomesolutions.no) eller legge inn feilen og kontaktopplysningene sine i tilbakemeldingsskjemaet på www.casahelp.ﬁ. Angi hvilket produkt (produktmodell, typebetegnelse på garantikortet eller typeskiltet, serienummer) det gjelder, og beskriv feilen så nøyaktig som mulig samt forklar under hvilke omstendigheter feilen oppsto. Hvis det er risiko for at feilen kan forårsake følgeskader i miljøet, skal aggregatet stoppes umiddelbart. En forutsetning for at garantien skal gjelde, er at produsenten eller produsentens representant får mulighet til å besiktige feilene som oppgis i garantikravet, før reparasjonsarbeidet begynner. Det er også en forutsetning for garantireparasjon at kunden på tilfredsstillende måte kan vise at garantien er gyldig (= kjøpskvittering). Når garantiperioden er utløpt, vil eventuelle garantikrav som ikke er lagt fram skriftlig før garantiperiodens utløp, være ugyldige.

Swegon ILTO Oy, Asessorinkatu 10, FIN-20780 S:t Karins, www.swegonhomesolutions.no

Med forbehold om endringer.www.swegonhomesolutions.no72

Med forbehold om endringer. 73www.swegonhomesolutions.no

CASA® W3/W4 Smart

CASA® W5 Smart

CASA

Ein Filterwechsel muss zweimal pro Jahr ausgeführt werden!

Für eine optimale Funktionsweise des Lüftungsgeräts sollte stets auf saubere Filter geachtet werden. Verwenden Sie ausschließlich Swegon-Originalﬁlter. Weitere Informationen zum Filterwechsel entnehmen Sie dem Abschnitt „Service“.

W9 Smart

Ersatzﬁlter aus dem Internet:

www.swegonhomesolutions.de

Inhalt

Wichtige Informationen ................................................................................. 76

1. Allgemeines ................................................................................................. 77

1.1 Inbetriebnahme ........................................................................................... 77

1.2 Steuerung des Lüftungssystems ................................................................... 77

1.2.1 Smart-Bedieneinheit .................................................................................. 77

1.2.2 Steuerung mit der Dunstabzugshaube ...................................................... 78

2. Verwendung ................................................................................................ 79

2.1 Smart-Bedieneinheit ..................................................................................... 79

2.1.2 Beschreibung der Bedieneinheit ................................................................ 79

2.2 Menüstruktur ............................................................................................... 80

2.3 Inbetriebnahme der Bedieneinheit ................................................................ 81

2.4 Smart-Funktionen ........................................................................................ 81

2.5 Hauptmenü ................................................................................................. 84

2.6 Einstellung der Erwärmung beim Econo-Modell ........................................... 88

2.7 Manuelle Bypassklappe ................................................................................ 88

3. Alarme und Fehlersuche ............................................................................. 89

3.1 Alarme ......................................................................................................... 89

3.2 Fehlersuche .................................................................................................. 90

4. Service .......................................................................................................... 90

4.1 Serviceerinnerung ........................................................................................ 90

4.2 Öffnen des Geräts ........................................................................................ 90

4.3 Filter ............................................................................................................ 91

4.4 Innenﬂächen des Geräts ............................................................................... 91

4.5 Kondenswasserablauf .................................................................................. 91

4.6 Wärmetauscher und Ventilatoren ................................................................. 91

5. Schutzfunktionen ........................................................................................ 94

6. Komponentenverzeichnis und Zubehör W3/W4 ....................................... 95

7. Komponentenverzeichnis und Zubehör W5 .............................................. 96

8. Komponentenverzeichnis und Zubehör W9 .............................................. 97

Garantiebedingungen .................................................................................... 99

HINWEIS! Die ursprüngliche Handbuchsprache ist Finnisch.

Eine Installations-, Inbetriebnahme- und Wartungsanleitung auf

Deutsch ﬁnden Sie unter: www.swegonhomesolutions.de

(Toolbox > PDF-Suchmaschine „W3/W4/W5/W9“)

Änderungen vorbehalten. 75www.swegonhomesolutions.de

Wichtige Informationen

Nur befugtes Personal

Installation, Konﬁguration und Inbetriebnahme dürfen nur von befugtem Personal ausgeführt werden.

Bestimmungen und Anforderungen

Damit das Gerät korrekt funktioniert, müssen die geltenden nationalen Bestimmungen und Vorschriften bezüglich Installation, Konﬁguration und Inbetriebnahme befolgt werden.

Unter der Adresse www.swegonhomesolutions.de (Toolbox > PDFSuchmaschine) ﬁnden Sie eine Lüftungsprojektierungsanleitung mit den Anforderungen an elektrische Leistung, Geräuschentwicklung, Luftvolumenströme und Kanalsystem.

Messung und Elektroarbeiten

Bei Spannungsprüfungen, Isolationswiderstandsmessungen oder anderen Maßnahmen, durch die die empﬁndliche elektronische Ausrüstung beschädigt werden kann, muss das Gerät vom Stromnetz getrennt werden.

Überspannungsschutz

Wir empfehlen, dass alle Lüftungsgeräte mit Smart-Automatik mit einem Überspannungsschutz versehen werden.

FI-Schutzschalter

Es ist nicht sicher, dass ein FISchutzschalter in Kombination mit dem Gerät fehlerfrei funktioniert, da die Regel- und Steuerausrüstungen des Geräts Kriechströme verursachen können. Bei der Elektroinstallation sind die geltenden Bestimmungen zu beachten.

Öffnen des Geräts zu Servicezwecken

Stellen Sie vor dem Öffnen der Inspektionstür stets sicher, dass die Spannungszufuhr unterbrochen ist. Warten Sie einige Minuten, bevor Sie die Inspektionstür öffnen, damit die Ventilatoren zum Stillstand kommen

und sich Lufterhitzer abkühlen können. Innerhalb des Geräts gibt es keine

Teile, mit Ausnahme der Filter, die der Anwender selbst warten kann. Servicearbeiten an diesen Teilen sind von Servicepersonal durchzuführen. Das Gerät darf erst dann neu gestartet werden, wenn das Servicepersonal den Gerätefehler gefunden und behoben hat.

Separate Abluft (Bypass für Küche)

Beachten Sie, dass der separate Abluftkanal die Wärmerückgewinnung umgeht und dass sich dessen Nutzung auf den Jahreswirkungsgrad des Geräts auswirkt. Der separate Abluftkanal darf nur für die Dunstabzugshaube verwendet werden. Der normale Abluftauslass in der Küche ist mit dem Abluftkanal des Geräts zu verbinden.

Econo-Modelle

(wasserbasierter Lufterhitzer)

Geräte aus der Econo-Modellreihe sind mit einer bauseitigen Absperrklappe zu versehen, damit der wasserbasierte Lufterhitzer bei einem Stromausfall nicht einfrieren kann.

Trocknen von Wäsche

Aufgrund des hohen Feuchtigkeitsgehalts dürfen ein Wäschetrockner mit Abluft oder ein Trockenschrank nicht an das System angeschlossen werden. Dahingegen empfehlen wir den Einsatz eines kondensierenden Wäschetrockners ohne Kanalanschluss.

Kondensatisolierung

Wenn niedrige Außentemperaturen herrschen, sinkt die Oberﬂächentemperatur des Geräts auf ca. 12°C. Je nach Feuchtigkeitsgehalt in der Umgebungsluft des Geräts kann auf dessen Oberﬂäche Feuchtigkeit kondensieren. Berücksichtigen Sie eine etwaige Kondensation, wenn Sie sich für eine Einrichtung entscheiden, die in der Nähe des Geräts angebracht werden soll.

Änderungen vorbehalten.www.swegonhomesolutions.de76

1. Allgemeines

Die Aufgabe des Lüftungssystems besteht darin, frische Raumluft zu erzeugen sowie Emissionen und Feuchtigkeit abzuleiten. Um ein angenehmes Raumklima sicherzustellen und Feuchtigkeitsschäden an der Gebäudekonstruktion zu vermeiden, benötigen Wohnräume einen kontinuierlichen und ausreichenden Luftaustausch. Der Gerätebetrieb sollte nur für Servicearbeiten unterbrochen werden.

1.1 Inbetriebnahme

Fachpersonal muss die Luftvolumenströme des Lüftungsgeräts mithilfe von Messgeräten einstellen. Auslegungsdiagramme für die Ventilatorleistungen sind in der Installations-, Inbetriebnahme- und Wartungsanleitung unter www.swegonhomesolutions.de enthalten (Toolbox > PDF-Suchmaschine „W3/W4/ W5/W9“). Die Ventilatordrehzahlen in den verschiedenen Betriebspositionen des Geräts werden mithilfe einer Smart-Bedieneinheit eingestellt.

Das Gerät darf nicht ohne Filter betrieben werden. Im Gerät dürfen nur Filter genutzt werden, die von Swegon empfohlen wurden. Das Gerät darf erst in Betrieb genommen werden, nachdem alle Arbeiten, bei denen Staub anfällt, beendet und die Verunreinigungen beseitigt wurden. Der erste Filterwechsel muss drei Monate nach der Inbetriebnahme erfolgen. Danach muss alle 6 Monate ein Filterwechsel stattﬁnden. Das erste Wechselintervall ist kürzer, da in den ersten Monaten Baustaub und eine höhere Feuchtigkeitsbelastung im Gebäude zu einer rascheren Filterverschmutzung als normal führen können.

1.2 Steuerung des Lüftungssystems

Die Ventilatoren können über eine SmartBedieneinheit in vier Betriebspositionen oder über eine kompatible Swegon CASADunstabzugshaube in drei Betriebspositionen genutzt werden:

• Boost = Ein hoher Luftvolumenstrom, der

bei erhöhtem Lüftungsbedarf verwendet wird, z.B. beim Kochen, Saunieren, Duschen oder Wäschetrocknen.

• Anwesend = Normaler Luftvolumenstrom.

Stellt sicher, dass eine ausreichend frische Raumluft in der Wohnung vorhanden ist und dass optimale Bedingungen für die Gebäudestruktur vorliegen.

• Abwesend = Niedriger Luftvolumenstrom.

Reduziert den Energieverbrauch bei geringem Lüftungsbedarf in der Wohnung.

• Verreist = Sehr niedriger Luftvolumenstrom

und niedrige Zulufttemperatur. Findet Verwendung, wenn die Wohnung leersteht und keine Feuchtigkeitsbelastung vorliegt. (Auswahl nur über eine Smart-Bedieneinheit möglich.)

1.2.1 Smart-Bedieneinheit

Mithilfe der Smart-Bedieneinheit lassen sich alle Gerätefunktionen steuern und alle Einstellungen ändern.

Wenn der Strom eingeschaltet wird, startet das Lüftungsgerät in der Standardbetriebsart, z.B. Anwesend. Nach einem eventuellen Stromausfall startet das Gerät in derselben Betriebsart wie vor dem Stromausfall, jedoch nicht in der Boost-Position.

Änderungen vorbehalten. 77www.swegonhomesolutions.de

1.2.2 Steuerung mit der Dunstabzugshaube

Nachdem die Einstellungen für die Ventilatorpositionen per Bedieneinheit vorgenommen wurden, sind die folgenden Funktionen über das Bedienfeld der Dunstabzugshaube verfügbar.

1 2 3 4 5

1. Festlegung der Ventilatordrehzahl für

das Gerät.

Für die Drehzahl des Lüftungsgeräts stehen folgende Betriebspositionen zur Auswahl: Abwesend, Anwesend und Boost. Die Betriebsdauer für die Boost-Drehzahl ist auf 60 min eingestellt. Danach wird auf die Anwesend-Drehzahl zurückgeschaltet.

2. Anzeige der Ventilatordrehzahl.

Die Signallampe zeigt die Ventilatordrehzahl an, die im Lüftungsgerät verwendet wird. Lampenanzeige für die Ventilatordrehzahl von links nach rechts: Abwesend, Anwesend und Boost.

3. Klappensteuerung für die

Dunstabzugshaube.

Die Klappenöffnungsdauer für die Dunstabzugshaube kann auf 30, 60 oder 120 min eingestellt werden. Jeder Tastendruck erhöht die Öffnungsdauer um eine Stufe. Beim vierten Tastendruck wird die Klappe geschlossen.

4. Anzeige der Klappenöffnung.

Die Anzahl der Signallampen gibt die gewählte Öffnungsdauer für die Klappe an. Leuchtet keine Lampe, ist die Klappe geschlossen. 1 Lampe = 30 min

2 Lampen = 60 min 3 Lampen = 120 min

5. Beleuchtungssteuerung für die

Dunstabzugshaube.

Änderungen vorbehalten.www.swegonhomesolutions.de78

2. Verwendung

2.1 Smart-Bedieneinheit

Die Bedieneinheit verfügt über ein Farbdisplay und drei Touch-Tasten. Wird die Bedieneinheit nicht verwendet, wechselt sie in den StandbyModus. Die entsprechende Verzögerungszeit sowie Displayhelligkeit und Anzeige im Standby-Modus können vom Benutzer festgelegt werden. Beim Berühren einer Taste wird der Standby-Modus der Bedieneinheit deaktiviert.

Die Bedieneinheit besitzt einen integrierten Temperaturfühler, mit dem die Raumtemperatur gemessen werden kann.

2.1.2 Beschreibung der Bedieneinheit

1. Anzeige der Uhrzeit.

2. Anzeige der Raumtemperatur.

3. Symbol für Smart-Funktionen. Das Symbol gibt an, welcher Vorgang stattﬁndet, wenn die Taste unter dem Symbol betätigt wird. In der dargestellten Situation wird das Menü für die Smart-Funktionen aufgerufen. Wenn stattdessen z.B. die Feuerstättenfunktion oder eine andere entsprechende Funktion aktiv ist, erscheint das Symbol für die aktivierte Funktion. Durch eine weitere Tastenbetätigung wird die aktivierte Funktion angehalten.

4. Anzeige der verwendeten Betriebsart. Das Symbol zeigt an, mit welcher Drehzahl das Lüftungsgerät arbeitet. Wenn eine der Smart-Automatikfunktionen genutzt wird, erscheint hier das Symbol für die betreffende Funktion.

5. Symbol für das Hauptmenü. Das Symbol gibt an, welcher Vorgang stattﬁndet, wenn die Taste unter dem Symbol betätigt wird. In der dargestellten Situation wird das Hauptmenü aufgerufen.

6. Auf-Taste. Die Tastenfunktion richtet sich nach der Betriebsart der Bedieneinheit. In der Ausgangsstellung führt die Taste die Funktion aus, die durch das darüber beﬁndliche Symbol gekennzeichnet wird. In der Menüansicht wird die Taste genutzt, um den Cursor nach oben zu bewegen. Im

1 2

Einstellungsmodus wird mit der Taste der aktuelle Wert erhöht. Wird die Taste in der Menüansicht gedrückt gehalten, springt der Cursor zum Anfang des Menüs.

7. Auswahltaste. Die Tastenfunktion richtet sich nach der Betriebsart der Bedieneinheit. In der Ausgangsstellung schaltet die Taste zwischen den Gerätebetriebsarten um. In der Menüansicht wird die Taste genutzt, um die per Cursor markierte Änderungseinstellung zu aktivieren und um eine vorgenommene Einstellung zu bestätigen. Wird die Taste in der Menüansicht gedrückt gehalten, kehrt die Anzeige in die Ausgangsstellung zurück. Wird die Taste im Menü „Smart-Funktionen“ gedrückt gehalten, öffnet sich die gewählte Funktion und kann eingestellt werden.

8. Ab-Taste. Die Tastenfunktion richtet sich nach der Betriebsart der Bedieneinheit. In der Ausgangsstellung führt die Taste die Funktion aus, die durch das darüber beﬁndliche Symbol gekennzeichnet wird. In der Menüansicht wird die Taste genutzt, um den Cursor nach unten zu bewegen. Im Einstellungsmodus wird mit der Taste der aktuelle Wert verringert. Wird die Taste in der Menüansicht gedrückt gehalten, springt der Cursor zum Ende des Menüs.

6 7 8

Änderungen vorbehalten. 79www.swegonhomesolutions.de

2.2 Menüstruktur

Smart-Funktionen

Feuerstättenfunktion

Verreist

Funktion für Dunstabzugshaube

Funktion für Zentralstaubsauger

Smart Funktionen

Boost Zeit 60 min

Feuerstättenfunktion Verreist Dunstabzugshaubenfunktion Zentralstaubsaugerfunktion Automatisch Anwesend/Abwe. Sommerkühlung Boost

Automatische RH Regelung Temperatur Boost Automatische Luftqualitätsrege. Ausschalten

Betriebsart

Alarm

Temperatur Anzeige Diagnose Wochenprogramm Information Einstellungen

Die Einträge im Menü „Einstellungen“ werden in der Installations-, Inbetriebnahme- und Wartungsanleitung beschrieben.

Hauptmenu

Smart-Funktionen

Anwesend/Abwesend/Boost

-Automatik

Luftfeuchtigkeitsautomatik

Luftqualitätsautomatik

Temperatur-Boost

17°C

Die Funktionsanzeige im Menü „Smart-

Funktionen“ richtet sich nach dem

Ausstattungsgrad des Lüftungsgeräts sowie den Optionen, die während der Inbetriebnahme ausgewählt wurden.

Änderungen vorbehalten.www.swegonhomesolutions.de80

2.3 Inbetriebnahme der Bedieneinheit

Wenn eine Smart-Bedieneinheit erstmalig verwendet wird, startet diese im Inbetriebnahmemodus. Zunächst erscheint eine Sprachauswahl auf dem Display. Per Auf- und Ab-Taste kann zwischen den Sprachoptionen gewechselt werden. Drücken Sie beim gewünschten Eintrag die Auswahltaste, um die betreffende Sprache zu verwenden.

Start Einstellungen

Zeit

Tag Anzeige ID

10:26

Montag

Annehmen

Nach der Sprachauswahl wird das Menü „Starteinstellungen“ angezeigt. Wenn Zeit und Wochentag bereits im System eingestellt sind, können die Werte mit der Auswahltaste bestätigt werden. Wenn Angaben fehlen oder inkorrekt sind, müssen diese Werte eingestellt werden. Wenn im System bereits eine Bedieneinheit mit der „Anzeige ID“ 1 vorhanden ist, muss der nächsten Bedieneinheit der Wert 2 zugewiesen werden.

2.4 Smart-Funktionen

Die Funktionsanzeige im Menü „Smart-

Funktionen“ richtet sich nach dem

Ausstattungsgrad des Lüftungsgeräts sowie den Optionen, die während der Inbetriebnahme ausgewählt wurden. Hier werden alle Smart-Funktionen beschrieben.

Um die Einträge im Menü „Smart-

Funktionen“ zu aktivieren, drücken Sie

die Auswahltaste, wenn sich der Cursor an der gewünschten Option beﬁndet. Wird die Auswahltaste gedrückt gehalten, können Sie auf die Funktionseinstellungen zugreifen. Bei einigen Funktionen handelt es sich um so genannte Hintergrundfunktionen. Neben diesen zeigt im Menü ein Auswahlfeld an, ob die jeweilige Funktion aktiv ist oder nicht.

Alle Smart-Boost-Funktionen können durch Drücken der Auswahltaste vorübergehend

deaktiviert werden. Die Funktion an sich bleibt jedoch aktiviert und wenn die Bedingungen erfüllt sind, funktioniert der Boost wieder normal.

An den Modellen W03VR05SL00A und W03VL05SL00A des W3Geräts sind Feuerstättenfunktion, Funktion für Dunstabzugshaube und Zentralstaubsaugerfunktion nicht verfügbar.

BOOST-ZEIT Die Funktion für die Betriebsart Boost lässt sich anpassen, indem die Boost-Dauer auf 30, 60 oder 120 min gestellt wird. Es ist auch eine dauerhafte Nutzung der Boost-Funktion möglich. Bei einer dauerhaften Nutzung der Boost-Funktion bleibt das Lüftungsgerät so lange im Boost-Modus, bis die Betriebsart über die Bedieneinheit geändert wird.

VERREIST Indem bei einer länger leerstehenden Wohnung die Funktion „Verreist“ genutzt wird, lässt sich der Energieverbrauch des Lüftungsgeräts senken.

Für die Funktion „Verreist“ kann im Vergleich zur Abwesend-Position eine gewünschte Absenkung der Ventilatordrehzahl (max. 20%) sowie eine gewünschte Senkung der Zulufttemperatur (max. 2°C) festgelegt werden.

Bei aktivierter Funktion „Verreist“ ist keine externe Kühlung zulässig.

FEUERSTÄTTENFUNKTION Die intelligente Feuerstättenfunktion erleichtert das Anzünden des Feuers und unterstützt eine saubere Verbrennung. Probleme mit zu geringem Zug in einem Ofen entstehen meist im Herbst, wenn der Temperaturunterschied zwischen Innen- und Außenluft niedrig und der Schornstein kalt ist. Die Feuerstättenfunktion reduziert die Abluftventilatordrehzahl und erhöht die Zuluftventilatordrehzahl. Dies erzeugt beim Anzünden des Feuers einen

Änderungen vorbehalten. 81www.swegonhomesolutions.de

vorübergehenden Überdruck in den Räumen und sorgt auf diese Weise für einen Zug im Schornstein. Nach der ersten Phase wechselt die Feuerstättenfunktion in den Erhaltungszustand und gleicht den Bedarf an Verbrennungsluft aus. Die Funktion lässt sich über die Bedieneinheit deaktivieren.

Zu den Optionen für die Feuerstättenfunktion gehören die gewünschte Betriebszeit (max. 60 min) und die gewünschte Drehzahldifferenz für den Ventilator (max. 50%). Wenn beim Anzünden des Feuers Probleme mit dem Schornsteinzug auftreten, kann der Prozentwert leicht über den Standardwert angehoben werden.

FUNKTION FÜR DUNSTABZUGSHAUBE Die Funktion für die Dunstabzugshaube dient als Ausgleich, wenn die Dunstabzugshaube eingesetzt wird. So wird verhindert, dass ein hoher Unterdruck entsteht. Gleichzeitig wird die Absaugleistung der Dunstabzugshaube verbessert. Die Funktion startet automatisch, wenn sich die Klappe in einer kompatiblen Dunstabzugshaube öffnet. Die Funktion bleibt so lange aktiv, bis sich die Klappe schließt.

Die Funktion kann ebenfalls über eine SmartBedieneinheit gestartet werden. In diesem Fall ist sie für die Dauer der eingestellten Zeit aktiv (max. 120 min). Siehe Installations-, Inbetriebnahme- und Wartungsanleitung für Hinweise zu Inbetriebnahme und Einstellung.

FUNKTION FÜR ZENTRALSTAUBSAUGER Die Funktion für Zentralstaubsauger unter-

stützt eine ausgeglichene Lüftung bei der Verwendung von Zentralstaubsaugern. Sie verhindert einen zu hohen Unterdruck und optimiert das Reinigungsergebnis. Es kann ein Anschlusssignal mit dem Signaleingang des Lüftungsgeräts verbunden werden, damit die Funktion beim Starten des Zentralstaubsaugers automatisch aktiviert wird.

Die Funktion kann ebenfalls über eine SmartBedieneinheit gestartet werden. Die Funktion

ist in diesem Fall für die Dauer der eingestellten Zeit aktiv (max. 120 min). Über die Einstellung für die Kompensation (max. 50%) kann die Efﬁzienz der Funktion geregelt werden.

ANWESEND/ABWESEND/BOOST-AUTOMATIK

Die Funktion ist nur an Modellen mit Kohlendioxidfühler verfügbar. Die Automatik regelt den Luftvolumenstrom der Lüftung stufenlos anhand des Kohlendioxidgehalts in der Wohnung.

Automatisch Anwesend/Abwe.

A+ Wert 950 ppm

Zuhause Grenze

Abwesend Grenze Filterzeit

Im Einstellungsmenü zeigt der „A+

Wert“ den aktuellen Kohlendioxidgehalt

an. Zur Einstellung der Funktion werden die Grenzwerte für „Anwesend“ und „Abwesend“ festgelegt. Um einen geeigneten Anwesend-Grenzwert festzulegen, kann der „A+ Wert“ im Menü abgelesen werden, wenn sich eine normale Anzahl von Personen in der Wohnung beﬁndet. Das Lüftungsniveau erhöht sich bei einer Reduzierung des Anwesend-Grenzwerts. Der AbwesendGrenzwert lässt sich entsprechend festlegen, indem der „A+ Wert“ abgelesen wird, wenn die Wohnung mehrere Stunden leergestanden hat. Das Gerät schaltet früher in die Abwesend-Position, wenn der AbwesendGrenzwert erhöht wird.

Wenn es scheint, als ob das Lüftungsgerät zu schnell auf Änderungen des Kohlendioxidgehalts reagiert, kann die

Filterzeit erhöht werden.

LUFTFEUCHTIGKEITSAUTOMATIK

Die Funktion ist nur an Modellen mit Feuchtigkeitsfühler verfügbar. Die Funktion steigert die Lüftung anhand der normalen

900 ppm 600 ppm

1 min

Änderungen vorbehalten.www.swegonhomesolutions.de82

Feuchtigkeitsbelastung, die durch eine Person entsteht, z.B. wenn eine Dusche einer Wohnung zusätzliche Feuchtigkeit zuführt. Wenn der relative Feuchtigkeitswert einer Wohnung längere Zeit über 60% liegt, müssen die eingestellten Luftvolumenströme erhöht und die Ursache für den hohen Feuchtigkeitswert ermittelt werden.

Automatische RH Regelung

RH Wert 30 %

Boost Grenze

Voll Boost Grenze

5 % + RH

30 % + RH

Sauna Funktion Sauna Boost

Im Einstellungsmenü zeigt der „RH Wert“ den aktuellen Feuchtigkeitswert an.

Die Luftfeuchtigkeitsautomatik misst den Tagesdurchschnitt in der Abluft und vergleicht diesen mit dem aktuellen Wert. Die Lüftung wird stufenlos intensiviert, wenn die Luftfeuchtigkeit ebenso hoch wie der BoostGrenzwert gestiegen ist.

Beim Saunieren wird die Lüftung um den eingestellten Wert erhöht, indem die automatische Saunabegrenzung aktiviert wird. Die Funktion verhindert Schwankungen der Ventilatordrehzahlen beim Saunieren.

BOOST-SOMMERKÜHLUNG Sommerbetrieb

An heißen Sommertagen nutzt der Wärmetauscher die Kühle der Innenraumluft, um die einströmende Außenluft abzukühlen. In der Nacht wird die Luft am Wärmetauscher vorbeigeleitet und die Wohnung mit frischer Außenluft gekühlt. Die Einstellungen für den automatischen Sommerbetrieb können im Menü für den Sommerbetrieb angepasst werden.

5 %

Sommerkühlung Boost

Außentemperaturgrenze

Raumtemperatur Start Grenze

14°C 22°C

Kühlung (Zuluft) 80%

Für den Sommerbetrieb werden Grenzwerte für Außen- und Raumtemperatur deﬁniert, bei deren Überschreitung die Funktion aktiviert wird. Zudem muss die Außenluft kühler als die Raumluft sein.

Bei einem Sommerbetrieb kann die Lüftung intensiviert werden, indem über das Menü für Smart-Funktionen die Boost-Sommerkühlung aktiviert wird.

Durch die Boost-Sommerkühlung kann die Abkühlgeschwindigkeit genutzt werden, wenn die eingestellten Grenzwerte erreicht wurden. Um die Boost-Funktion zu begrenzen, kann die Abkühlgeschwindigkeit per Wochenprogramm nur für bestimmte Zeiten zugelassen werden.

LUFTQUALITÄTSAUTOMATIK Die Funktion ist nur an Modellen mit Luftqualitätsautomatik verfügbar. Die Luftqualitätsautomatik intensiviert die Lüftung stufenlos anhand der Innenraumluftqualität.

Automatische Luftqualitätsreg.

AQ-Wert 620 ppm

Boost Grenze

Vollboost Grenze Filterzeit

Im Einstellungsmenü zeigt der „AQ-Wert“ das aktuellen Luftqualitätsniveau an. Zur Einstellung der Funktion wird eine BoostGrenze angegeben, bei der eine Intensivierung der Lüftung beginnen soll. Außerdem wird eine Vollboost-Grenze deﬁniert, bei der das Lüftungsgerät einen maximalen Boost erreichen soll. Geeignete Werte lassen sich mithilfe des „AQ-Werts“ im Display ermitteln.

800 ppm

1400 ppm

1 min

Änderungen vorbehalten. 83www.swegonhomesolutions.de

Wenn es scheint, als ob das Lüftungsgerät zu schnell auf Änderungen des Luftqualitätsniveaus reagiert, kann die

Filterzeit erhöht werden.

TEMPERATUR-BOOST

Die Funktion ist nur in Kombination mit einer Sommerkühlung und einem Lufterhitzer für Heizung/Kühlung verfügbar. Die Funktion erhöht die Lüftung stufenlos, wenn die Raumluft erwärmt oder gekühlt werden muss.

Boost Temperatur

Heizung Verstärkung 5%

Kühlung Verstärkung Verwenden in Abwesend Modus

Über das Einstellungsmenü lassen sich die Verstärkungswerte für Heizung und Kühlung festlegen. Die Funktion steigert die Lüftung anhand der Differenz zwischen Raumtemperatur und Einstellungswert, wobei ein Grad Abweichung einen Boost gemäß dem Verstärkungswert ausmacht. Der Boost wird begrenzt, wenn die Zuluft zu warm oder zu kalt ist.

Über das Menü lässt sich ebenfalls festlegen, ob die Funktion in der Abwesend-Position aktiv sein soll.

AUSSCHALTEN Zum Ausschalten des Geräts kann die Option „Ausschalten“ im Menü „Smart-

Funktionen“ genutzt werden. Die Lüftung

sollte nur zu Servicezwecken ausgeschaltet werden. Aus diesem Grund kann die Ausschaltoption beim Einsatz in Wohnanlagen ausgeblendet werden.

funktioniert. Wenn im System ein aktiver Fehler vorliegt, erscheint in diesem Menü ein zugehöriger Alarmtext (siehe 3.1, „Alarme“).

Lag zwischenzeitlich eine Systemstörung vor, erscheint in diesem Menü eine Meldung, die bestätigt werden kann. Ein aktiver Alarm kann nicht bestätigt werden (siehe 3.1, „Alarme“).

TEMPERATUR

Die Zulufttemperatureinstellung ist nur bei Modellen mit Lufterhitzer für Nachheizung nutzbar.

Der Benutzer stellt den gewünschten Minimaltemperaturwert der Zuluft ein, den das Gerät während der Heizsaison zu erreichen versucht. Swegon empﬁehlt eine Zulufttemperatur von 15-20°C. Die Werkseinstellung beträgt 17°C. Dies reicht für eine zugfreie Lüftung aus. Die Zulufttemperatur sollte 3-4°C unter der Raumtemperatur liegen, damit sich die Zuluft gut mit der Raumluft vermischt.

Folgendes ist bei der Einstellung der Zulufttemperatur zu beachten:

• Eine hohe Temperatureinstellung erhöht auch den Stromverbrauch des Geräts.

• Eine niedrige Temperatureinstellung, z.B. 14°C, kann dazu führen, dass sich Kondenswasser im System sammelt.

• Das Lüftungsgerät kann die Zuluft nicht ohne Luftkühler (Kanalregister; Zubehör) kühlen.

Inbetriebnahme und Einstellung des externen Lufterhitzers/Luftkühlers (als Zusatzausstattung erhältlich) werden in der Installations-, Betriebs- und Wartungsanleitung für den Lufterhitzer/ Luftkühler beschrieben.

2.5 Hauptmenü

ALARME

Dieses Menü ist leer, wenn das Gerät normal

Änderungen vorbehalten.www.swegonhomesolutions.de84

ANZEIGE Über dieses Menü werden Zeit- und Bildschirmeinstellungen vorgenommen.

Sprache

Helligheit Standby

Uhr anzeigen Raumtemparatur anzeigen Raumtemperatur Anpassung Display Nummer Zeit Tag

0,0°C

10:26

Montag

Bildschirmschoner Verzögerung Bildschirmschoner

60s

Anzeige Einstellungen zurücksetz.

Verfügbare Optionen:

• Sprache.

• Helligkeit Standby. Mit diesem

Wert bestimmen Sie, wie stark die Bildschirmhelligkeit bei einem Wechsel in den Standby-Modus gesenkt werden soll. Beim Wert 10 wird die Helligkeit nicht verringert.

• Uhr anzeigen. Hier legen Sie fest, ob die

Uhr auf dem Startbildschirm angezeigt werden soll.

• Raumtemperatur anzeigen. Hier legen

Sie fest, ob die Raumtemperatur auf dem Startbildschirm angezeigt werden soll.

• Raumtemperatur Anpassung. Wenn die

vom Display gemessene Temperatur z.B. von einem Temperaturfühler abweicht, der an einer anderen Position im selben Raum angebracht ist, kann der Temperaturfühler durch eine Anpassung kalibriert werden.

• Displaynummer. Bei der Installation von

zwei Bedieneinheiten im System muss einer die Nummer 1 und der anderen die Nummer 2 zugewiesen werden. Es können nicht zwei Bedieneinheiten mit derselben Nummer in einem System eingesetzt werden.

• Zeit.

• Tag.

• Bildschirmschoner. Bei deaktiviertem

Bildschirmschoner wird der Bildschirm schwarz und die Symbole für die SmartFunktionen sowie das Hauptmenü sind nicht mehr sichtbar. Bei Auswahl von „Funktion“ erscheint ein Symbol, das der Betriebsart des Geräts entspricht.

• Verzögerung Bildschirmschoner.

Mit dem Wert für „Verzögerung Bildschirmschoner“ wird festgelegt, wann der Bildschirm in den Standby-Modus wechseln soll, nachdem keine Taste mehr betätigt wurde.

• Anzeigeeinstellungen zurücksetzen.

DIAGNOSE

Über dieses Menü können Daten kontrolliert werden, die relevant für die Funktion des Lüftungsgeräts sind.

Es bestehen folgende Diagnosemöglichkeiten:

• Serviceerinnerung.

Serviceerinnerung

Service Interval Nächster Service

6 M

6,0 M

Zähler zurücksetzen

Über dieses Menü wird festgelegt, ob eine Serviceerinnerung aktiv sein soll oder nicht. Außerdem wird die Länge des Serviceintervalls in Monaten deﬁniert. Im Menü wird zudem die verbleibende Zeit bis zum nächsten Service angegeben. Der Zähler kann zurückgesetzt werden, wenn vor Ablauf des Serviceintervalls ein Service am Gerät ausgeführt wird.

Änderungen vorbehalten. 85www.swegonhomesolutions.de

• Temperatur.

Außenluft

Zuluft vor Nachheizer Zuluft Abluft 22,3°C Fortluft Raumluft Anzeige Wasser Heizkörper 23,0°C

Die im Menü angezeigten Temperaturwerte richten sich nach den Fühlern, die im Gerät verwendet werden.

• Smart-Funktionen.

A+

AQ RH AH AH Sollwert

A+ Regelung RH Regelung AQ Regelung Smart Steuerung 1 %

Die im Menü angezeigten Werte richten sich nach den Smart-Fühlern, die im Gerät

verwendet werden. Die Messwerte werden von den Smart-Fühlern übermittelt und der AH-Grenzwert ist eine für die Luftfeuchtigkeitsautomatik eingestellte Grenze für die absolute Luftfeuchtigkeit, bei der ein Boost einsetzt. Die Steuerungsinformationen zeigen an, wie viele verschiedene SmartAutomatiksignale die Lüftung in der Anwesend-Position steigern. Der Wert „Smart-Steuerung“ gibt Auskunft über

Temperatur

Smart Funktionen

-12,2°C 11,8°C

16,9°C

-0,2°C 21,8°C 21,8°C

830 ppm 770 ppm

41 %

11,8 g/m 12,6 g/m

-3 % 0 % 4 %

die gesamte Boost-Wirkung aller SmartFunktionen.

Smart-Messungen: CO2, RH und VOC. Absolutwerte im Messergebnis beeinﬂussen nicht, wie gut die Regelung funktioniert.

• Ventilatordrehzahlen.

Ventilator Drehzahl

Zuluft Ventilator Steuerung

Zuluft Ventilator Abluft Ventilator Steuerung Abluft Ventilator

Im Menü erscheinen die Prozentwerte für die Steuerung der Geräteventilatoren und die Ventilatordrehzahlen.

• Heizen und Kühlen.

Heizen und Kühlen

Nachheizer Leistungssteuerung

Nachheizer Sollwert Zulufttemperatur

Sommerkühlung Vorheizer Status

Im Menü wird die ausgesteuerte Leistung zum Lufterhitzer für Heizung/Kühlung, die Zulufteinstellung und die Zulufttemperatur angezeigt. Außerdem enthält das Menü Anzeigen für Sommerkühlung und Vorheizung.

• Frostschutz.

Frostschutz

Betriebszustand für automatische Enteisung.

60 %

1200 RPM

60 %

1200 RPM

0 % 17°C 17°C

Änderungen vorbehalten.www.swegonhomesolutions.de86

• Externe Steuerung.

Externe Steuerung

Boost

Abwesend Unterdruckkompensation Feuerstelle Filterüberwachung DDC-Ventilatorsteuerung DDC-Temperaturregelung

Das Menü enthält Anzeigen für den Status externer Steuerfunktionen.

WOCHENPROGRAMM Die Gerätefunktion kann mit bis zu vier Wochenprogrammen gesteuert werden.

Wochenprogramm

in Gebrauch

Für jedes Programm kann die gewünschte Betriebsart und Temperatur festgelegt werden. Für jedes Programm werden Zeitgrenzen und Wochentage festgelegt, an denen das Programm genutzt werden soll.

Durch Auswahl der Abwesend-Position können die Smart-Funktionen in einem gewünschten Zeitraum deaktiviert werden, z.B. nachts.

INFORMATIONEN ZUM GERÄT

Information

Model

2.0b144Geräte Version

Parameter Version Anzeigen Version

1.0

1.5b191

Programm 1

Abwesend

Programm 2 Programm 3 Programm 4

Programm 1

Status

Abwesend

17°CTemperatur

Start Zeit Stop Zeit

07:00

16:00

Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag

Änderungen vorbehalten. 87www.swegonhomesolutions.de

2.6 Einstellung der Erwärmung beim Econo-Modell

Der wasserbasierte Lufterhitzer für die Nachheizung wird am Econo-Modell mit einem Thermostat eingestellt, der sich im Gerät beﬁndet. Die Einstellungsstufen des Thermostats entsprechen den folgenden Temperaturen:

Zusammen mit dem W5-Lüftungsgerät kann ein separater wasserbasierter Lufterhitzer mit Kanalmontage genutzt werden. Der Lufterhitzer wird mithilfe einer Smart-Bedieneinheit in Betrieb genommen und eingestellt. Inbetriebnahme und Einstellung werden in der Installations-, Betriebsund Wartungsanleitung für den Lufterhitzer beschrieben. Der kanalmontierte Lufterhitzer ist eine Zusatzausstattung: SDHW16033W.

2.7 Manuelle Bypassklappe

Das W3/W4-Gerät ist ebenfalls mit einer manuellen Sommer-Bypassklappe für den Wärmetauscher erhältlich. Der Bypass am Wärmetauscher ist eine integrierte Gerätefunktion, die verwendet werden kann, um eine Wärmerückgewinnung bei hohen Temperaturen im Sommer zu verhindern.

Der Bypass wird genutzt, indem die Bypassklappe in der Abluftkammer geöffnet wird. Dazu ziehen Sie am Ring des Sperrstifts und drehen den Klappenhebel in seine untere Stellung. Bei geöffneter Klappe ist der

elektrische Lufterhitzer für die Nachheizung deaktiviert.

Zu Beginn der nächsten Heizsaison schließen Sie die Bypassklappe, sodass der Sperrstift in der vorgesehenen Öffnung positioniert wird. Der Wintermodus wird im Gerät mit einem Schneeﬂockensymbol gekennzeichnet.

* 1 2 3 4 (5 (6

= = = = = = =

8 °C 11 °C 14 °C 17 °C 20 °C 23 °C) 26 °C)

Winter

Sommer

Wichtig

Frostschutzfunktion Ist die Abluft unter kalten

Witterungsbedingungen feucht, kann es zur Eisbildung kommen. Eine Schutzfunktion reduziert dann automatisch die Drehzahl des Zuluftventilators. Unter diesen Bedingungen ist es völlig normal, dass die Ventilatordrehzahlen variieren.

Unter bestimmten Bedingungen ist es normal, dass sich im Wärmetauscher geringe Eismengen bilden können.

Änderungen vorbehalten.www.swegonhomesolutions.de88

3. Alarme und Fehlersuche

3.1. Alarme

Eventuelle Funktionsstörungen des Lüftungsgeräts werden durch Symbole in der oberen Zeile des Startbildschirms angezeigt. Wenn im System ein aktiver Alarm vorliegt, verlässt der Bildschirm den Standby-Modus und leuchtet mit maximaler Helligkeit. So lange der Alarm aktiv ist, wechselt der Bildschirm nicht mehr zurück in den Standby-Modus. Symbol für einen aktiven

Alarm: . Die Alarmursache kann unter „Alarme“ im Hauptmenü abgelesen werden. Ein so genannter Infoalarm, , wird auch dann noch auf dem Bildschirm angezeigt, wenn die Ursache nicht mehr vorliegt. Der Infoalarm kann über die Option „Alarme“ im Hauptmenü bestätigt werden.

Status Alarm Maßnahme

T1...T8 Fühlerfehler Wenden Sie sich an ein Serviceunternehmen. Das Gerät

arbeitet in der begrenzten Betriebsart.

Nachheizungsfehler Kontrollieren Sie den Übertemperaturschutz. Wenden Sie sich

an ein Serviceunternehmen.

Vorheizungsfehler Kontrollieren Sie den Übertemperaturschutz. Wenden Sie sich

an ein Serviceunternehmen.

Frostgefahr wasserbasierter Lufterhitzer

Fehler Zuluftventilator Wenden Sie sich an ein Serviceunternehmen.

Stellen Sie sicher, dass die Umwälzpumpe des wasserbasierten Heizungssystems läuft und dass das Wasser für das Heizregister des Geräts ausreichend warm ist.

Fehler Abluftventilator Wenden Sie sich an ein Serviceunternehmen.

Kontaktfehler Starten Sie das Gerät neu. Wenden Sie sich an ein

Serviceunternehmen, wenn der Fehler weiterhin besteht.

Externer Notstopp/ Feueralarm

Interner Fehler Starten Sie das Gerät neu. Wenden Sie sich an ein

Serviceerinnerung Führen Sie einen Geräteservice durch und bestätigen Sie die

Filterwächter Tauschen Sie den Filter aus und setzen Sie den Filterwächter

Änderungen vorbehalten. 89www.swegonhomesolutions.de

Der Alarm wird automatisch ausgeblendet, wenn der externe Notstopp oder Feueralarm nicht mehr vorhanden ist. Anschließend wird kein Infoalarm angezeigt.

Serviceunternehmen, wenn der Fehler weiterhin besteht. Das Gerät arbeitet in der begrenzten Betriebsart.

Serviceerinnerung.

zurück.

3.2 Fehlersuche

Ein Lüftungssystem ist eine Gesamtanlage, die mehrere Systemkomponenten umfasst, die sich allesamt auf die Systemfunktion auswirken. Eine Funktionsstörung in der Lüftung kann durch eine beliebige Komponente des Lüftungssystems oder durch die Systeminstallation verursacht werden. Liegen im Garantiezeitraum (2 Jahre) eines Geräts nach einer Kontrolle (siehe Kontrollliste in der Installations-, Inbetriebnahme- und Wartungsanleitung) Funktionsstörungen am Gerät vor, können diese im Feedback-Formular auf der Website www.casahelp.ﬁ registriert werden. Auf derselben Website beﬁnden sich Anleitungen, Service-Videos und häuﬁg gestellte Fragen.

Besteht nach der Garantiezeit (2 Jahre) ein Problem mit dem oder ein Defekt am Lüftungssystem, wenden Sie sich an unser Netzwerk mit autorisierten Serviceunternehmen unter www.swegonhomesolutions.ﬁ, an die Serviceabteilung Ihrer Immobiliengesellschaft oder ein anderes Serviceunternehmen, das Lüftungsreparaturen ausführen kann.

4. Service

4.1 Serviceerinnerung

Die Serviceerinnerung wird in vorgegebenen Zeitintervallen ausgegeben und das

-Symbol erscheint auf dem Display der Bedieneinheit. In der Werkseinstellung ist die Serviceerinnerung nicht aktiv. Sie kann im Hauptmenü unter „Diagnose/ Serviceerinnerung” aktiviert werden. Als Serviceintervall für das Lüftungsgerät werden 6 Monate empfohlen.

Nach ausgeführtem Service wird die Serviceerinnerung über den Eintrag „Alarme“ im Hauptmenü zurückgesetzt. Wird ein Service ausgeführt, bevor der Alarm ausgegeben wird, kann die Serviceerinnerung über das Menü „Diagnose/Serviceerinnerung“ bestätigt werden.

4.2 Öffnen des Geräts

Unterbrechen Sie vor jeglichen Servicearbeiten die Stromzufuhr zum Gerät, indem Sie den Stecker aus der Steckdose ziehen. Warten Sie einige Minuten, bevor Sie die Inspektionstür des Geräts öffnen, damit die Ventilatoren zum Stillstand kommen und sich Lufterhitzer abkühlen können.

In W3- und W4-Geräten beﬁndet sich ein Sicherungsriegel an der Türkante und die Tür ist an Scharnieren aufgehängt. Zum Öffnen der Inspektionstür drehen Sie den Sicherungsriegel mit einem Schlitzschraubendreher.

Oben an der Tür des W5-Geräts beﬁndet sich ein Sicherungsriegel. Zum Öffnen der Inspektionstür drehen Sie den Sicherungsriegel mit einem Schlitzschraubendreher. Stützen Sie die Tür beim Öffnen mit der anderen Hand an der Oberkante. Kippen Sie die Türoberkante zu sich heran und heben Sie anschließend die Tür heraus. Die Tür wiegt etwa 11 kg.

W9-Geräte besitzen zwei Sicherungsriegel und die Türen sind an Scharnieren aufgehängt. Zum Öffnen der Inspektionstüren drehen Sie die Sicherungsriegel mit einem Schlitzschraubendreher.

Änderungen vorbehalten.www.swegonhomesolutions.de90

4.3 Filter

Ein Filterwechsel muss mindestens alle 6 Monate erfolgen. In Wohnumgebungen mit hohem Staubaufkommen oder wenn die Außenluft große Schmutzmengen enthält, müssen die Filter möglicherweise häuﬁger gereinigt und gewechselt werden.

Neue Wohnräume enthalten Restfeuchtigkeit aus der Bauphase und die Filter können deutlich schneller als normal verschmutzt werden. Der erste Filterwechsel sollte daher etwa 3 Monate nach der Inbetriebnahme des Lüftungsgeräts erfolgen.

Das Gerät darf nicht ohne Filter betrieben werden. Im Gerät dürfen nur von Swegon empfohlene Filter verwendet werden. Dies ist wichtig, da Filter mit exakt identischem Aussehen und Größe deutlich abweichende Druckverluste und Filtrierleistungen aufweisen können. Bei Einsatz falscher Filter kann es zu einer unvorhergesehenen Funktionsweise des Lüftungsgeräts kommen. Kontrollieren Sie anhand des Komponentenverzeichnisses, ob der korrekte Filter ausgewählt wurde.

4.4 Innenﬂächen des Geräts

Bei Bedarf sind die Innenﬂächen des Geräts mit einem Staubsauger oder einem feuchten Tuch zu reinigen.

4.5 Kondenswasserablauf

Stellen Sie sicher, dass der Kondenswasserablauf am Boden des Geräts nicht zugesetzt ist. Kontrollieren Sie die einwandfreie Funktion durch Ausgießen von etwas Wasser auf den Geräteboden.

4.6 Wärmetauscher und Ventilatoren

Sauberkeit und Zustand der Wärmetauscher im Gerät müssen mindestens einmal pro Jahr kontrolliert werden. An W3-, W4- und W9-Geräten wird der Wärmetauscher durch Herausziehen entnommen. An W5-Geräten wird zunächst das Dichtungsblech des Wärmetauschers (Abb. W5, Pos. 4) herausgezogen. Danach kann der Wärmetauscher zwecks Inspektion herausgezogen werden.

Reinigen Sie den Wärmetauscher bei Bedarf mit einer weichen Bürste, einem Staubsauger oder mit ﬂießendem Wasser. Verwenden Sie nur milde Reinigungsmittel, die kein Aluminium angreifen. Die

Wärmetauscherkanäle müssen trocken sein, bevor der Wärmetauscher erneut im Gerät montiert wird.

Reinheit und Zustand der Ventilatoren müssen mindestens alle 2 Jahre kontrolliert werden. Schmutz, der sich in den Ventilatoren ansammelt, kann die Funktionsweise des Lüftungsgeräts beeinträchtigen.

Insbesondere wenn die Abluft von der Dunstabzugshaube direkt durch das Lüftungsgerät (W3/W4) strömt, können sich Fett und Staub auf den Laufrädern des Abluftventilators sowie an den Wänden in der Ventilatorkammer des Geräts sammeln.

Hinweise zur Ventilatordemontage entnehmen Sie der Installations-, Inbetriebnahmeund Wartungsanleitung. Wenn sich eine übermäßig große Schmutzmenge auf den Ventilatorlaufrädern angesammelt hat, sollte eine Reinigung von Fachpersonal ausgeführt werden.

Wichtig

Beim Reinigen von Bedieneinheiten dürfen keine Einstellungen für die Zu- und Abluftauslässe geändert werden. Die Luftauslässe wurden bei der Inbetriebnahme des Lüftungssystems eingestellt.

Die Ventilatordrehzahlen werden bei der Inbetriebnahme des Lüftungssystems von einer qualiﬁzierten Person gemäß den nationalen Bestimmungen eingestellt. Die Luftvolumenströme dürfen nicht selbsttätig angepasst werden. Andernfalls kann die Funktionsweise des Systems beeinträchtigt werden.

Änderungen vorbehalten. 91www.swegonhomesolutions.de

CASA® W3/W4 Smart

CASA® W5 Smart

1. Zuluftﬁlter

2. Abluftﬁlter

3. Wärmetauscher

4. Lufterhitzer Vorheizung

5. Lufterhitzer Nachheizung

Reset-Taste für den Übertemperaturschutz am Lufterhitzer für die Nachheizung in W3/W4(nur Modelle mit elektrischem

Lufterhitzer)

1. Zuluftﬁlter

2. Abluftﬁlter

3. Wärmetauscher

4. Dichtungsblech des Wärmetauschers

5. Kondenswasserablauf

6. Lufterhitzer Vorheizung

7. Lufterhitzer Nachheizung

8. Befestigungsblech des Zuluftventilators (hinter dem Lufterhitzer für Vorheizung)

9. Befestigungsblech des Abluftventilators

Reset-Taste für den Übertemperaturschutz am Lufterhitzer für die Vorheizung in W3/W4.

Änderungen vorbehalten.www.swegonhomesolutions.de92

CASA® W9 Smart

1. Zuluftﬁlter

2. Abluftﬁlter

3. Wärmetauscher

4. Zuluftventilator

5. Abluftventilator

Änderungen vorbehalten. 93www.swegonhomesolutions.de

5. Schutzfunktionen

Frostschutz des Wärmetauschers

Der Wärmetauscher verfügt über eine zuverlässige Enteisungsfunktion. Diese sorgt selbst unter Extrembedingungen für eine kontinuierliche und ausgewogene Lüftung im Wohnbereich. Besteht die Gefahr, dass der Wärmetauscher im Gerät einfriert, wird der Lufterhitzer zugeschaltet und bei Bedarf werden die Ventilatordrehzahlen angepasst. Die warme Abluft verhindert eine Frostgefahr im Wärmetauscher.

Elektrischer Lufterhitzer Ein automatischer Übertemperaturschutz schaltet den Lufterhitzer bei einer Störung aus. Der Schutz wird automatisch zurückgestellt, wenn der Lufterhitzer abgekühlt ist.

Ein Übertemperaturschutz mit manuellem Reset wird durch Drücken einer Taste im Gerät zurückgesetzt. Die Tastenpositionen im Gerät werden auf den Abbildungen zur Linken durch einen Kreis gekennzeichnet. Wenn es beim Drücken der Tasten klickt, wurde der Übertemperaturschutz zurückgesetzt.

Wenn der Übertemperaturschutz auslöst, erscheint auf dem Bildschirm der Alarm „Nachheizungsfehler“. Der Alarm wird nach einem Bestätigen des Fehlers ausgeblendet.

Übertemperaturschutz der Ventilatoren Die Ventilatoren werden von einem Übertemperaturschutz gestoppt, wenn die Temperatur zu hoch ansteigt. Die Ventilatoren werden ebenfalls gestoppt, wenn eine schwerwiegende Funktionsstörung im Gerät eintritt. Der Schutz wird automatisch zurückgestellt, wenn die Temperatur sinkt oder die Funktionsstörung behoben wird.

Wasserbasierte Lufterhitzer der EconoModelle

Die Econo-Modelle enthalten einen Temperaturfühler, der den wasserbasierten Lufterhitzer vor dem Einfrieren schützt. Der Alarm „Wasserregister Frostgefahr“ erscheint auf dem Bildschirm, wenn die Temperatur im wasserbasierten Lufterhitzer zu stark sinkt. Das Gerät arbeitet jedoch normal weiter.

Wenn die Temperatur des Lufterhitzers weiter sinkt, stoppt das Gerät, damit der Lufterhitzer nicht einfriert. Wenn die Temperatur des Lufterhitzers ausreichend gestiegen ist, startet das Gerät und auf der Bedieneinheit wird ein so genannter Infoalarm angezeigt, Infoalarm kann über die Option „Alarme“ im Hauptmenü bestätigt werden.

Temperaturfühler Wird ein Fühlerfehler erkannt, wechselt das Gerät in die begrenzte Betriebsart, um Schäden am Gerät zu verhindern. Die relevanten Funktionen für den betreffenden Fühler werden deaktiviert und das Gerät arbeitet möglichst ohne Einschränkungen. Das Gerät funktioniert wieder normal, wenn der Fehler behoben wurde.

Wichtig

. Der

Frostschutzfunktion Ist die Abluft unter kalten

Unter bestimmten Bedingungen ist es normal, dass sich im Wärmetauscher geringe Eismengen bilden können.

Änderungen vorbehalten.www.swegonhomesolutions.de94

6. Komponentenverzeichnis und Zubehör W3/W4

210

1. Temperaturfühler

2. Ventilatorpaket (W3, R-Modell):

- Zuluftventilator: PEC119L

- Abluftventilator: PEC119R Ventilatorpaket (W3, L-Modell):

- Zuluftventilator: PEC119R

- Abluftventilator: PEC119L Ventilatorpaket (W4, R-Modell):

- Zuluftventilator: PWEC175L

- Abluftventilator: PEC119R Ventilatorpaket (W4, L-Modell):

- Zuluftventilator: PWEC175R

- Abluftventilator: PEC119L

3. Lufterhitzer Vorheizung 1000 W: 60369 Lufterhitzer Vorheizung 500 W: 50269 **

4. Lufterhitzer Nachheizung: 50269

5. Platine EC: 603010

6. Türkontakt: 60542

7. Filtersatz: W304FS

8. Wärmetauscher: 61033

9. Tür: DPW100RL

10. Klappenmotor: 60348

11. Lufterhitzer Nachheizung (Econo, R-malli): 620220 Lufterhitzer Nachheizung (Econo, L-malli): 620221

12. Kondenswasserschlauch: 502103

Zubehör, Montage

• Filtersatz F7 + 2 x G3: W304FS

• Smart-Bedieneinheit: SC10*

• Modularkabel 20 m: PMK20*

• Wandhalterung: PW080SAT*

• Deckenmontagerahmen (W3): PW080KA Deckenmontagerahmen (W4): PW100KA

• Montagerahmen mit Diffusionssperre (W3): PR080YP Montagerahmen mit Diffusionssperre (W4): PR100YP

• Siphon: UVL

*) Inbegriffen

*) W4-Modelle W04VR05S110A

W04VL05S110A W04VREES110A W04VLEES110A

**) W3-Modelle W03VR05SL00A W03VL05SL00A

Änderungen vorbehalten. 95www.swegonhomesolutions.de

7. Komponentenverzeichnis und Zubehör W5

1. Temperaturfühler

2. Smart-Bedieneinheit: SC10

3. Modularkabel 20 m: PMK20

4. Ventilatorpaket: FW5

5. Lufterhitzer Vorheizung: 603601

6. Lufterhitzer Nachheizung: 603602

7. Platine EC: 603010

8. Filtersatz: W05FS

9. Wärmetauscher: 61035

10. Tür: DW5RL

11. Klappenmotor: 60348

12. Doppelter Triac-Schalter: 603059

13. Türkontakt: 60542

14. Kondenswasserschlauch: 502103

15. Wandhalterung: W05WMB

Zubehör, Montage

• Filtersatz F7, G3 + wärmebeständiger Filter: W05FS

• Smart-Bedieneinheit: SC10

• Modularkabel 20 m: PMK20

• Deckenmontagerahmen (R/L): W05CMB

• Sockel: W05FMB

• Montagerahmen mit Diffusionssperre (R/L): W05PP

• Siphon: UVL

Änderungen vorbehalten.www.swegonhomesolutions.de96

8. Komponentenverzeichnis und Zubehör W9

1. Temperaturfühler

2. Smart-Bedieneinheit: SC10

3. Modularkabel 20 m: PMK20

4. Ventilatorpaket: F230W

5. Lufterhitzer Nachheizung: 60361

6. Platine EC: 603010

7. Türkontakt: 60542

8. Filtersatz: 102W23SS

9. Wärmetauscher: 61030

10. Tür, rechts, Innenschloss: DW230R1 Tür, links, ohne Schloss: DW230L1

11. Triac-Regler: 603013

12. Lufterhitzer Vorheizung: 60360

13. Lufterhitzer Nachheizung (Econo, R-Modell): B230R Lufterhitzer Nachheizung (Econo, L-Modell): B230L

14. Sockel: 10223J

15. Klappenmotor: 60350

16. Kondenswasserschlauch: 502103

Zubehör, Montage

• Filtersatz F7 + 2 x G3: 102W23SS

• Smart-Bedieneinheit: SC10

• Modularkabel 20 m: PMK20

• Siphon: UVL

Änderungen vorbehalten. 97www.swegonhomesolutions.de

Die Ausführung des Lüftungssystems richtet sich nach dem gewählten Zubehör. Folgendes Zubehör ist verfügbar:

Zubehör, Steuertechnik

• Smart-Bedieneinheit (SC10). Smart-

Bedieneinheit mit Exxact-Rahmen.

• Smart-Bedieneinheit (SC11). Smart-

Bedieneinheit mit Jussi-Rahmen.

• Boost-Zeitschaltuhr (105TK). Eine Taste,

die sich an einem gewünschten Ort installieren lässt, und mit der der Boost-Modus aktiviert werden kann.

• Feuchtigkeitsfühler (117KKH). Der Fühler

erkennt, wenn die relative Luftfeuchtigkeit den eingestellten Grenzwert überschreitet und aktiviert den Boost-Modus.

• Schalter für die Feuerstättenfunktion (102TKC). Eine Taste, die z.B. neben dem offenen Kamin installiert werden kann und mit dem sich die Feuerstättenfunktion aktivieren lässt.

• Anwesenheitssensor (102LT). Der Sensor erkennt Bewegungen in der Wohnung und erhöht die Ventilatordrehzahl auf den Boost-Wert.

• Kohlendioxidfühler (117HDL). Die Automatik regelt die Intensität der Lüftung stufenlos anhand des Kohlendioxidgehalts in der Wohnung.

• Unterdruckkompensation (117PK2). Mit einem separaten Sensor (der z.B. die Druckdifferenz erkennt) wird ein Signal ausgegeben, um die Zuluftvolumenströme zu kompensieren, wenn in der Wohnung durch Dunstabzugshaube, Deckenventilator oder Zentralstaubsauger ein Unterdruck entstanden ist.

• Überwachung (DDC). Einige Funktionen können von einem

Gebäudeautomatisierungssystem gesteuert werden. Eine nähere Beschreibung entnehmen Sie der technischen Anleitung.

• Modbus. Ermöglicht den Anschluss des Lüftungsgeräts an ein Gebäudeautomatisierungssystem.

• Umschalter Anwesend/Abwesend. Ein Schalter, der in der Regel neben der Außentür installiert wird und den Abwesend-Modus aktiviert. Bei diesem Schalter kann es sich um einen beliebigen Standardumschalter handeln.

Werkseitig montiertes Smart-Zubehör

• Luftfeuchtigkeitsautomatik. Eine intelli-

gente Funktion steigert die Lüftung, wenn sich der Feuchtigkeitsgehalt erhöht.

• Anwesend/Abwesend/Boost- Automatik. Die Funktion regelt die Intensität der Lüftung stufenlos anhand des Kohlendioxidgehalts in der Wohnung.

• Luftqualitätsautomatik und Luftfeuchtigkeitsautomatik. Die Funktion steigert die Lüftung anhand des VOC-Gehalts in der Wohnung.

Bedieneinheit

SC10

Kohlendioxidfühler

177HDL

Feuchtigkeitsfühler

117KKH

Änderungen vorbehalten.www.swegonhomesolutions.de98

GARANTIGIVARE Swegon ILTO Oy Asessorinkatu 10, 20780 S:t Karins

GARANTIEZEIT Ab Kaufdatum wird eine Garantie von zwei (2) Jahren gewährt.

UMFANG DER GARANTIE Die Garantie umfasst in der Garantiezeit entstehende Fehler, die dem Hersteller gemeldet oder von diesem oder seinem Vertreter festgestellt werden und die Konstruktions-, Produktions- oder Materialfehler sowie Folgefehler am Produkt selbst betreffen. Die oben genannten Fehler werden behoben, indem das Gerät wieder funktionstauglich gemacht wird.

ALLGEMEINE GARANTIEBESCHRÄNKUNGEN Die Verantwortung des Garantiegebers ist auf diese Garantiebedingungen begrenzt und die Garantie umfasst keine Eigentums- oder Personenschäden. Mündliche Absprachen über diese Garantiebedingungen hinaus besitzen keine Gültigkeit.

HAFTUNGSBESCHRÄNKUNGEN IM RAHMEN DER GARANTIE Diese Garantie gilt unter der Voraussetzung, dass das Produkt unter normalen oder unter vergleichbaren Bedingungen für den vorgesehenen Zweck verwendet wird und dass die Anleitungen beachtet wurden.

Die Garantie umfasst keine Schäden, die verursacht wurden durch:

- Transport des Produkts

- unachtsame Verwendung oder Überbelastung des Produkts

- Nichtbeachtung der Anweisungen zu Installation, Betrieb, Wartung oder Pﬂege

- falsche Installation oder falsche Platzierung des Produkts am Aufstellungsort

- Umstände, für die der Garantiergeber nicht verantwortlich ist, wie große Spannungsschwankungen, Blitzeinschlag, Brand oder andere Schadensfälle

- Reparaturen, Instandhaltung oder Konstruktionsänderungen, die von nicht autorisierten Servicepartnern durchgeführt wurden

- die Garantie umfasst ebenfalls keine für die einwandfreie Funktion unerheblichen Fehler, beispielsweise Kratzer auf der Oberﬂäche

- Teile, die durch Gebrauch und normale Abnutzung einem größeren Fehlerrisiko ausgesetzt sind, beispielsweise Lampen, Glas-, Porzellan-, Papier- und Kunststoffteile sowie Sicherungen, sind nicht in der Garantie eingeschlossen.

- Die Garantie gilt nicht für Einstellungen, Informationen zur Anwendung, Pﬂege, Service oder Reinigung, die normalerweise in den Anleitungen beschrieben werden oder Arbeiten, die vom Anwender fehlerhaft oder unter Nichtbeachtung der Warn- und Installationsanleitungen ausgeführt wurden, bzw. Folgeschäden daraus.

RECHNUNGSLEGUNGEN WÄHREND DER GARANTIEZEIT Der autorisierte Servicepartner stellt dem Kunden keine Rechnungen für Reparaturen, ausgetauschte Teile, für die Reparatur notwendige Transporte oder Reisekosten, die unter die Garantie fallen.

Dies setzt jedoch voraus, dass:

- die defekten Teile dem autorisierten Servicepartner ausgehändigt werden

- die Reparaturen zur normalen Arbeitszeit begonnen und ausgeführt werden. Für eilige Reparaturen oder Reparaturen, die außerhalb der normalen Arbeitszeit ausgeführt werden, darf der autorisierte Servicepartner jedoch Zusatzkosten in Rechnung stellen. Wenn der Fehler zu gesundheitlichen Risiken oder deutlichen wirtschaftlichen Nachteilen führt, wird der Schaden jedoch ohne Berechnung von Zusatzkosten unmittelbar behoben.

- Dienstfahrzeuge oder allgemeine Transportmittel, die laut Fahrplan verkehren (als allgemeine Transportmittel gelten nicht Boote, Flugzeuge oder Schneefahrzeuge) können für die Reparatur des Produkts oder den Austausch fehlerhafter Teile verwendet werden.

- Demontage- und Montagekosten für fest montierte Ausrüstungen am Einsatzort werden als normal angesehen.

WENN EIN FEHLER AUFTRITT Wurde während der Garantiezeit ein Fehler entdeckt, muss der Kunde dies unverzüglich seinem Händler oder einem autorisierten Servicepartner (www.swegonhomesolutions.de) melden oder den Fehler mit seinen Kontaktangaben im Feedback-Formular unter www.casahelp.ﬁ hinterlassen. Dabei ist anzugeben, um welches Produkt es sich handelt (Produktmodell, Typenbezeichnung in der Garantiekarte oder auf dem Typenschild, Seriennummer). Die Art des Fehlers sowie die Umstände, unter denen der Fehler aufgetreten ist, sind möglichst genau zu beschreiben. Besteht die Gefahr, dass der Fehler Folgeschäden für die Umwelt auslöst, ist das Gerät sofort abzuschalten. Eine Voraussetzung für Garantieansprüche ist, dass der Hersteller oder sein Vertreter vor der Reparatur die Möglichkeit erhält, den Fehler zu besichtigen, für den die Garantie in Anspruch genommen wird. Darüber hinaus muss der Kunde ausreichend nachweisen, dass die Garantie gültig ist (Kaufbeleg, Quittung). Garantieansprüche verfallen nach Ablauf der Garantiezeit, wenn sie nicht vorher schriftlich geltend gemacht wurden.

Swegon ILTO Oy, Asessorinkatu 10, FIN-20780 S:t Karins, www.swegonhomesolutions.de

Garantiebedingungen

Änderungen vorbehalten. 99www.swegonhomesolutions.de

CASA® W3/W4 Smart

CASA® W5 Smart

CASA

Remember to change the ﬁlters twice a year!

With respect to the functionality of the ventilation unit, it is important to ensure that the ﬁlters are clean. Use only Swegon’s original ﬁlters. More details about ﬁlter replacement can be found in the “Service” section.

W9 Smart

Replacement ﬁlters from the Web:

www.swegonhomesolutions.com

Swegon CASA W3 Smart, CASAW5 Smart, CASA W9 Smart, CASA W4 Smart Instructions For Use Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
