Swegon CASA® Smart

W3 | W4 | W5 | W9

Smart_W_g-u1/280219

Käyttöohje

Bruksanvisning

Instructions for use

Sisällys

Tärkeää tietoa ................................................................................................... 3

1. Yleistä ............................................................................................................ 4

1.1 Asennus ja käyttöönotto ................................................................................ 4

1.2 Ilmanvaihtojärjestelmän ohjaus ...................................................................... 4

2. Liesikupuohjaus ............................................................................................. 5

3. Smart-ohjauspaneeli ..................................................................................... 6

3.1 Ohjauspaneelin kuvaus .................................................................................. 6

3.2 Ohjauspaneelin asetukset ............................................................................... 7

3.2 Käyttötilat ja Smart-toiminnot ........................................................................ 8

3.4 Valikkorakenne .............................................................................................. 8

4. Käyttö ............................................................................................................ 9

4.1 Käyttötila ....................................................................................................... 9

4.1.1 Viikko-ohjelmat ..................................................................................... 9

4.2 Tuloilman lämpötila ...................................................................................... 10

4.3 Econo-mallin lämmityksen säätö .................................................................. 11

4.4 Manuaalinen ohituspelti ............................................................................... 11

4.5 Smart-tasapainotustoiminnot ....................................................................... 12

4.5.1 Takkatoiminto ..................................................................................... 12

4.5.2 Liesikuputoiminto ............................................................................... 12

4.5.3 Keskuspölynimuritoiminto ................................................................... 12

4.6 Automaattiset Smart-toiminnot .................................................................... 12

4.6.1 Kotona/Poissa/Tehostus automatiikka .................................................. 12

4.6.2 Ilmankosteusautomatiikka ................................................................... 13

4.6.3 Ilmanlaatuautomatiikka ....................................................................... 13

4.6.4 Kesäyöviilennyksen tehostus ............................................................... 13

4.6.5 Smart-toimintojen diagnostiikka .......................................................... 13

5. Hälytykset ja vianetsintä ............................................................................. 15

5.1 Hälytysten ilmaisu, liesikupu ......................................................................... 15

5.2 Hälytysten ilmaisu, ohjauspaneeli ................................................................. 15

5.3 Vianetsintä................................................................................................... 15

6. Huolto .......................................................................................................... 16

6.1 Huoltomuistutus .......................................................................................... 16

6.2 Ilmanvaihtokoneen avaaminen ..................................................................... 16

6.3 Suodatin ...................................................................................................... 16

6.4 Lämmönvaihdin ........................................................................................... 16

7. Lisävarusteet ................................................................................................ 18

Suomenkielinen Asennus-, käyttöönotto- ja huolto-ohje löytyy

osoitteesta www.swegonhomesolutions.

(Työkalut > Etsi PDF ”W3/W4/ W5/W9”)

Tärkeää tietoa

Tämä dokumentti on tarkoitettu kaikille, jotka käyttävät Swegon CASA -ilmanvaihtokonetta. Lue tämä käyttöohje ennen kuin käytät ilmanvaihtokonetta. Säilytä ohje tulevaa tarvetta varten. Asiakirja löytyy myös verkkosivuiltamme.

Ilmanvaihtokonetta eivät saa käyttää lapset (alle 8-vuotiaat) tai henkilöt, joiden aistit, fyysiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa siitä, miten ilmanvaihtokonetta käytetään turvallisesti. Kyseiset henkilöt saavat käyttää ilmanvaihtokonetta vain, jos heidän turvallisuudestaan vastaava henkilö valvoo laitteen käyttöä.

Asennus ja käyttöönotto

Ainoastaan pätevä henkilö saa suorittaa asennuksen, konﬁguroinnin ja käyttöönoton. Ainoastaan valtuutettu sähköasentaja saa tehdä sähköasennukset kansallisten määräysten mukaisesti.

Laitteen asennukseen, konﬁgurointiin ja käyttöönottoon liittyviä kansallisia standardeja ja määräyksiä on noudatettava.

Älä käytä ilmanvaihtokonetta ennen kuin kaikki pölyä ja muita epäpuhtauksia tuottavat työt on saatu valmiiksi.

Varmista ennen IV-järjestelmän käyttöönottoa, että ilmanvaihtokone, suodattimet ja kanavat ovat puhtaat ja ettei niissä ole irtoesineitä.

Mittaukset ja sähkötyöt

Jos sähköverkossa tehdään jännitekokeita, eristysvastusmittauksia tai muita toimenpiteitä, jotka voivat vahingoittaa herkkiä elektronisia laitteita, sinun on ensin eristettävä IV-kone sähköverkosta.

Pyykin kuivaaminen

Poistoilmatyyppistä kuivausrumpua tai kuivauskaappia ei saa kytkeä järjestelmään poistoilman korkean kosteuspitoisuuden vuoksi.

Erillispoisto

(ohitus liesikuvulta)

Erillispoisto ohittaa lämmönvaihtimen. Erillispoistokanavaa tulisi käyttää ainoastaan ruokaa laitettaessa ja keittiön poistoilma tulisi ohjata ilmanvaihtokoneen poistoilmakanavaan. Huomaa, että erillispoiston käyttö vaikuttaa ilmanvaihtokoneen vuosihyötysuhteeseen.

Kondensointi

Ilmanvaihtokoneen pintalämpötila voi laskea 12°C asteeseen kun ulkona on kylmä ja kosteutta voi tiivistyä koneen pinnalle konetta ympäröivän

ilman kosteuspitoisuudesta riippuen. Tiivistyminen on aina otettava huomioon, kun valitaan ilmanvaihtokoneen lähelle sijoitettavia kalusteita.

Vesipatterilla varustetut mallit

Kun ilmanvaihtojärjestelmässä on vesikiertoinen patteri (Econo-mallin kone tai kanavapatteri) tulee järjestelmä varustaa sulkupellein, jottei vesipatteri pääse jäätymään mahdollisen sähkökatkon aikana.

Ilmanvaihtokoneen avaaminen huoltoa varten

Katkaise aina koneen virransyöttö ennen kuin avaat huolto-oven! Odota muutama minuutti ennen kuin avaat huolto-oven, jotta puhaltimet ehtivät pysähtyä ja mahdolliset lämmitysvastukset jäähtyä.

Sähkökotelon sisällä ei ole käyttäjän huollettavia osia. Jos ilmanvaihtokoneeseen tulee vika, älä käynnistä ilmanvaihtokonetta uudelleen ennen kuin vika on tunnistettu ja korjattu.

Suodattimet

Ilmanvaihtokonetta ei saa käyttää ilman suodattimia! Käytä ainoastaan alkuperäisiä Swegon-suodattimia. Katso oikea suodatin luvusta ”Tekniset tiedot”.

Takuuehdot

Takuuehdot toimitetaan koneen mukana erillisenä asiakirjana.

Vaatimustenmukaisuusvakuutus

Linkki vaatimustenmukaisuusvakuutukseen: www.swegonhomesolutions.ﬁ (Työkalut > Sertiﬁkaatit)

HUOM! Käyttöohjeen alkuperäinen kieli on englanti.

Oikeus muutoksiin pidätetään. 3www.swegon.ﬁ

1. Yleistä

Ilmanvaihtojärjestelmän tärkein tehtävä on varmistaa puhdas ja raikas sisäilmasto ja poistaa kosteutta. Sisäilman on vaihduttava jatkuvasti ja riittävällä nopeudella miellyttävän sisäilmaston varmistamiseksi ja kosteuden aiheuttamien vahinkojen välttämiseksi. Ilmanvaihtokone tulee pysäyttää ainoastaan huollon ajaksi.

Huom. Lue luku Tärkeää tietoa huolella ennen laitteen käyttöä.

1.1 Asennus ja käyttöönotto

Pätevän henkilön on suoritettava ilmanvaihtokoneen asennus ja käyttöönotto Asennus-, käyttöönotto- ja huolto-ohjeen mukaisesti. Laitteen ilmavirrat on määritelty rakennuksen ilmanvaihtosuunnitelmassa ja niiden säädössä on käytettävä asianmukaisia mittalaitteita.

1.2 Ilmanvaihtojärjestelmä ohjaus

Käyttötila voidaan valita Smartohjauspaneelista tai Smart-liesikuvulta. Liesikuputoiminto (ja tehostus) voidaan aktivoida avaamalla Swegon CASA -liesikuvun läppä.

• Tehostus = suurinta asetettua ilmavirtaa

käytetään, kun ilmanvaihtotarve kasvaa, esim. ruuanlaittoa, suihkussa käyntiä tai pyykin kuivausta varten.

• Kotona = normaali ilmavirta. Varmistaa

terveellisen sisäilman laadun normaali tilanteessa.

• Poissa = pieni ilmavirta. Pienentää sähkön-

kulutusta, kun kukaan ei ole kotona.

• Matkoilla = hyvin pieni ilmavirta

ja alhaisempi tuloilman lämpötila. Käytetään, kun asunto on pidemmän aikaa tyhjänä. (Voidaan valita ainoastaan Smart-ohjauspaneelista.)

• Liesikuputoiminto = tasapainotettu (ja

tehostettu) ilmavirta. Käytetään ruuanlaiton yhteydessä.

Tuloilman lämpötilan asetusarvo voidaan valita Smart-ohjauspaneelista.

www.swegon.ﬁ4

2. Liesikupuohjaus

Smart-liesikupu

1 2 3 4 5

1. Käyttötilan valinta. Ilmanvaihtokoneen

käyttötilaksi voidaan valita Poissa, Kotona tai Tehostus. Tehostustila on aktiivinen 60 minuutin ajan. Huom! Terveellisen ja raikkaan sisäilman varmistamiseksi Poissa-tilaa tulisi käyttää vain silloin, kun asunto on tyhjä.

2. Käyttötilan ilmaisin.

Merkkivalo näyttää valitun käyttötilan. Vasemmalta oikealle merkkivalot näyttävät Poissa-, Kotona- ja Tehostus -tilat.

3. Liesikuvun läpän ohjaus.

Painike avaa liesikuvun läpän 30, 60 tai 120 minuutiksi. Jokainen painikkeen painallus kasvattaa läpän aukioloaikaa yllä olevan mukaisesti ja neljäs painallus sulkee läpän. Liesikuputoiminto on aktiivinen, kun läppä on auki.

4. Läpän aukioloajan ilmaisin.

Merkkivalojen lukumäärä osoittaa kuinka kauan läppä on auki. 1 merkkivalo = 30 minuuttia 2 merkkivaloa = 60 minuuttia 3 merkkivaloa = 120 minuuttia

5. Liesikuvun valon ohjaus.

Liesikuvun valo kytketään päälle ja pois painikkeella.

SMART-ilmanvaihtokoneen toiminnot Liesikuvulla ohjattavan ilmanvaihtokoneen toimintoja ilmaistaan liesikuvulla seuraavasti:

• Kaikki merkkivalot vilkkuvat: ilman-

vaihtolaitteessa on vakava vika, ota yhteys valtuutettuun huoltoon.

• Läpän aukioloajan keskimmäinen valo vilkkuu: ilmanvaihtolaite ilmaisee huolto-

jakson umpeutuneen. Kun huolto on suoritettu, se kuitataan painamalla käyttötilan valinta -painiketta 5 sekunnin ajan.

5Oikeus muutoksiin pidätetään.

3. Smart-ohjauspaneeli

Smart-ohjauspaneelilla voidaan ohjata kaikkia ilmanvaihtokoneen toimintoja ja säätää kaikkia sen asetuksia.

Ohjauspaneeli on varustettu värinäytöllä ja kolmella painikkeella. Käyttämättömänä paneeli on lepotilassa. Ohjauspaneeli poistuu lepotilasta, kun jotain painiketta painetaan.

Ohjauspaneelissa on sisäänrakennettu lämpötila-anturi, jota voidaan käyttää huonelämpötilan mittaukseen.

3.1 Ohjauspaneelin kuvaus

1. Ajan näyttö. (Oletuksena piilotettu.)

2. Lämpötilan näyttö. (Oletuksena

piilotettu.)

3. Painikkeen 6 toiminto.

Perusnäytössä Smart-toimintovalikko.

4. Käyttötilan symboli.

5. Painikkeen 8 toiminto

Perusnäytössä päävalikko.

6. Ylös

Perusnäytössä avaa Smart-toimintovalikon. Valikkonäytössä siirtää kohdistinta ylöspäin tai suurentaa valittua arvoa. Pitkä painallus siirtää kohdistimen alkuun.

7. Valintapainike

Perusnäytössä vaihtaa käyttötilan tai kytkee automaattisen tehostustoiminnon väliaikaisesti pois päältä. Valikkonäytössä aktivoi tai vahvistaa valitun asetuksen tai toiminnon. Pitkä painallus palauttaa perusnäyttöön.

8. Alas

Perusnäytössä avaa Smart-toimintovalikon. Valikkonäytössä siirtää kohdistinta alaspäin tai pienentää valittua arvoa. Pitkä painallus siirtää kohdistimen loppuun.

1 2

6 7 8

www.swegon.ﬁ6

3.2 Ohjauspaneelin asetukset

Alkuasetukset

Kun Smart-ohjauspaneeli aktivoidaan ensimmäisen kerran, määritetään alkuasetukset:

Alkuasetukset

Aika

Päivä Näytön ID

Hyväksy

• Kieli

• Aika

• Päivä

• Näytön ID

Jos järjestelmässä on kaksi ohjauspaneelia, niille on annettava eri Näytön ID.

10:26

Maanantai

Asetukset Ohjauspaneelin asetuksia voi säätää Näyttö-valikossa.

Näyttö

Kieli

Lepotilan kirkkaus

Näytä kello Näytä huonelämpötila Lämpötila Näytön ID Kello Päivä Lepotilan valinta Lepotilan viive Palauta näytön tehdasasetukset

• Kieli.

• Lepotilan kirkkaus. Arvo määrittää näy-

tön kirkkauden lepotilassa.

• Näytä kello perusnäytössä.

• Näytä lämpötila perusnäytössä.

• Lämpötila. Asetus määrittää mikä lämpö-

tila näytetään perusnäytössä ja lepotilassa.

• Näytön ID. Jos järjestelmässä on kaksi

ohjauspaneelia, niille on annettava eri Näytön ID.

• Aika.

• Päivä.

• Lepotilan valinta.

• Lepotilan viive.

• Palauta näytön tehdasasetukset.

Paneeli

11:01

Maanantai

60s

7Oikeus muutoksiin pidätetään.

3.3 Käyttötilat ja Smart-toiminnot

Peruskäyttötila

Automaattiset tehostustoiminnot Smart-ohjaustoiminnot

Sammuta Matkoilla Poissa Kotona Tehostus

Kotona/Poissa/Tehostus automatiikka Ilmankosteusautomatiikka

Ilmanlaatuautomatiikka Kesäyöviilennys Takkatoiminto

Liesikuputoiminto Keskuspölynimuritoiminto Smart-toimintovalikko

Kotona/Poissa/Tehostus automatiikka

Ohjaus ulkoisella kytkimellä

3.4 Valikkorakenne

Smart-toiminnot

Tehostusaika 60 min

Takkatoiminto

Matkoilla Keskuspölynimuritoiminto Kotona/Poissa/Tehostus autom. Kesäyöviilennys Ilmankosteusautomatiikka Lämpötilatehostus Ilmanlaatuautomatiikka

Sammuta

Huom: kaikki toiminnot eivät näy laitteen konﬁguraatiosta riippuen.

www.swegon.ﬁ8

Päävalikko

Hälytykset

Lämpötila Näyttö Diagnostiikka Viikko-ohjelmat Tietoja laitteesta Asetukset

Huom: Asetusvalikko on selostettu Asennus-, käyttöönotto- ja huolto-ohjeessa.

17°C

4. Käyttö

Ilmanvaihtokone on suunniteltu toimimaan automaattisesti. Normaalisti käyttäjä valitsee vain käyttötilan. Tämä voidaan tehdä automaattisesti Smart-toiminnoilla.

Huom. Lue luku Tärkeää tietoa huolella ennen laitteen käyttöä.

4.1 Käyttötila

POISSA, KOTONA, TEHOSTUS

Käyttötila voidaan valita ohjauspaneelista tai liesikuvulta. Käyttötilat voidaan ajastaa viikko-ohjelmilla.

Tehostus-tilan kesto voidaan valita Smart-toimintovalikossa.

MATKOILLA Matkoilla-tila voidaan valita Smarttoimintovalikosta, kun asunto on pidemmän aikaa tyhjänä. Toiminto pienentää ilmanvaihtokoneen energiankulutusta määritettyjen asetusten mukaisesti.

Ulkoinen jäähdytys ei ole sallittu, kun Matkoilla-tila on valittu.

SAMMUTA Ilmanvaihtokone voidaan kytkeä pois päältä Smart-toimintovalikosta. Sammutustoimintoa tulee käyttää ainoastaan tilapäisesti, esimerkiksi hätätilanteessa.

4.1.1 Viikko-ohjelmat

Viikko-ohjelmat voidaan ohjelmoida ja aktivoida Viikko-ohjelmat-valikossa.

Valitse ohjelma ja aseta käyttötila, lämpötila ja ajat. Kun ohjelma on määritetty, tallenna se palaamalla Viikko-ohjelmat -valikkoon valintapainikkeella ja aktivoi valitsemalla Käytössä.

Ohjelma 1

Tila

Poissa

17°CLämpötila

Aloitusaika Lopetusaika

07:00

16:00

Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai

TILA Ohjelma aktivoi valitun käyttötilan: Poissa, Kotona tai Tehostus. Tila voidaan vaihtaa ohjauspaneelista tai liesikuvusta myös viikkoohjelman aikana.

Hiljainen tila kytkee kaikki automaattiset tehostustoiminnot pois päältä viikko-ohjelman ajaksi.

LÄMPÖTILA Tuloilman lämpötila.

AJAT Aseta aloitusaika ja lopetusaika sekä viikonpäivät.

Huom. Ohjelmalla 1 on korkein prioriteetti ja ohjelmalla 4 alin. Korkein prioriteetti ohittaa muuut aktiiviset ohjelmat.

9Oikeus muutoksiin pidätetään.

4.2 Tuloilman lämpötila

Tuloilman lämpötilaa säädetään lämmönvaihtimella ja tarvittaessa lämmitys- tai jäähdytyspatterilla (lisävaruste).

Eco-toiminto ylläpitää maksimaalista lämmityksen tai jäähdytyksen hyötysuhdetta. Tuloilman lämpötilaa säädetään ainoastaan lämmitys- tai jäähdytysjakson aikana.

Lämpötilan asetusarvoa voidaan säätää ohjauspaneelilla, viikko-ohjelmalla, käyttötilalla, kesäyöviilennystoiminnolla tai automaattisesti huonelämpötilan perusteella.

TULOILMAN LÄMPÖTILAN ASETUSARVO

Asetusarvo voidaan valita Lämpötila-valikossa.

Suositeltu tuloilman lämpötila on 3–4 °C astetta alhaisempi kuin huonelämpötila, jotta ilma sekoittuu huoneilmaan. Tehdasasetus on 17 °C.

Muista seuraavat, kun asetat tuloilman lämpötilan:

• Korkea lämpötila-asetus suurentaa ilmanvaihtokoneen energiankulutusta.

• Alhainen asetus, esim. 14 °C, voi aiheuttaa kondensoitumista.

• Ilmanvaihtokone ei voi jäähdyttää tuloilmaa ilman jäähdytyslaitetta (lisävaruste).

KESÄYÖVIILENNYS

Kesäyöviilennys ohittaa koneen lämmönvaihtimen, kun tarvitaan viilennystä ja ulkoilma on huoneilmaa kylmempää. Tällöin huoneeseen saadaan viileää ulkoilmaa. Parhaan mahdollisen viilennyksen saavuttamiseksi ilmanvaihto tehostuu automaattisesti.

Kuumina kesäpäivinä lämmönvaihdin ottaa talteen sisäilman viileyden. Kesäyöviilennyksen tehokkuuden voi valita pikavalikosta jolloin kone päättelee viilennystarpeen automaattisesti.

Kesäyöviilennys voidaan valita Smart.- toiminnoissa. Esiasetettujen arvojen avulla käyttäjä voi valita jäähdytystason: pois, matala, normaali, korkea, täysi tai (käyttäjä*).

*) Huom. Käyttäjä-asetus määritetään Asetukset-valikosta asiantuntevan käyttäjän toimesta.

Huom. Jos valitaan huonelämpötilasäätö, asetusarvo on tavoitehuonelämpötila.

www.swegon.ﬁ10

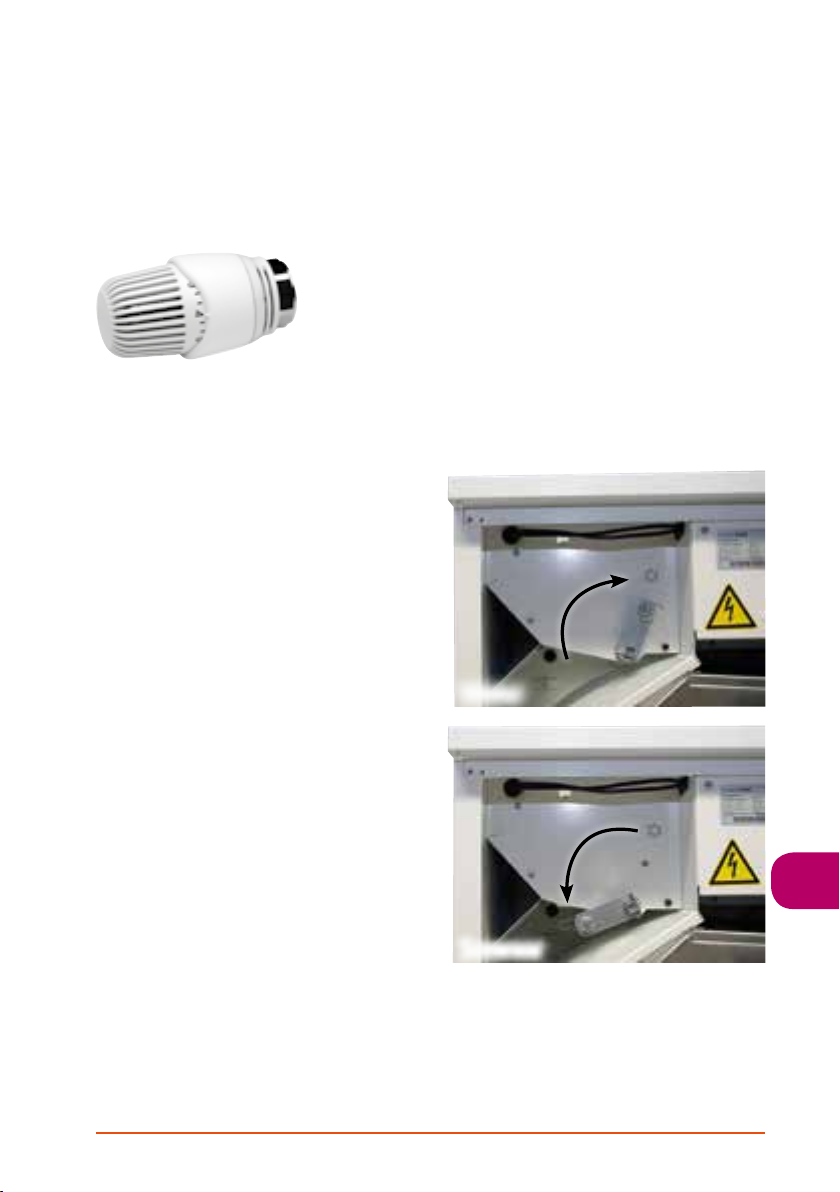

4.3 Econo-mallin lämmityksen säätö

Econo-mallin vesikiertoisen jälkilämmityspatterin säätö tehdään koneen sisällä sijaitsevasta termostaatista. Termostaatin säätöasennot vastaavat seuraavia lämpötiloja:

8 °C

11 °C

14 °C

17 °C

20 °C

23 °C)

26 °C)

W5 ilmanvaihtokoneen kanssa voidaan käyttää erillistä kanavaan asennettavaa vesikiertoista lämmityspatteria. Lämmityspatteri otetaan käyttöön ja säädetään Smart-ohjauspaneelin avulla. Käyttöönotto ja säätö on ohjeistettu kanavapatterin Asennus-, käyttö- ja huoltoohjeessa. Lämmityskanavapatteri on lisävaruste: SDHW160.

4.4 Manuaalinen ohituspelti

W3/W4-kone on saatavana myös manuaalisella lämmönvaihtimen kesäohituspellillä. Lämmönvaihtimen ohitus on laitteeseen rakennettu ominaisuus, jolla voidaan ohittaa lämmön talteenotto kuumana kesäaikana.

Ohitus otetaan käyttöön avaamalla poistoilmakammiossa oleva ohituspelti vetämällä lukitussokan renkaasta ja kääntämällä pellin kampi ala-asentoon. Luukun ollessa auki, sähköinen jälkilämmitys on poissa käytöstä.

Lämmityskauden jälleen alettua suljetaan kesäohitusluukku siten, että lukitussokka tulee paikalleen sille takoitettuun reikään. Talviasento on merkitty koneeseen lumihiutaletarralla.

Talvi

Kesä

11Oikeus muutoksiin pidätetään.

4.5 Smart-tasapainotustoiminnot

Tasapainotustoiminnoilla pyritään pitämään huoneen painetaso tasaisena liesikupua, takkaa tai keskuspölynimuria käytettäessä.

4.5.1 Takkatoiminto

Kun sisä- ja ulkoilman lämpötilaero on syksyllä pieni ja savupiippu on kylmä, takan sytyttäminen voi olla hankalaa vedonpuutteen vuoksi. Takkatoiminto auttaa kehittämällä asuntoon väliaikaisesti ylipaineen takan sytyttämisen ajaksi. Takan sytyttyä toiminto tuottaa palamisilmaa takalle.

Toiminto voidaan käynnistää Smarttoimintovalikosta tai ulkoisella kytkimellä.

4.5.2 Liesikuputoiminto

Liesikuputoiminto tasapainottaa ja tehostaa ilmavirtoja liesikupua käytettäessä. Toiminto auttaa estämään alipaineen muodostumista asuntoon ja parantaa kärynpoistoa. Toiminto käynnistyy automaattisesti, kun Swegon CASA

-liesikuvun läppä avataan ja pysyy käynnissä,

kunnes läppä suljetaan.

4.5.3 Keskuspölynimuritoiminto

Keskuspölynimuritoiminto auttaa tasapainottamaan ilmavirtoja keskuspölynimuria käytettäessä. Se auttaa estämään alipaineen muodostumista asuntoon ja parantaa siivoustulosta. Toiminto voidaan käynnistää ulkoisella kytkimellä, joka on kytketty CVC:ksi

määritettyyn tuloon. Toiminto aktivoituu sitten automaattisesti, kun keskuspölynimuri on päällä.

Toiminto voidaan käynnistää myös Smartohjauspaneelista. Toiminto pysyy silloin käynnissä, kunnes asetettu aika on kulunut.

4.6 Automaattiset Smart-toiminnot

Automaattiset Smart-toiminnot säätävät ilmanvaihtoa portaattomasti tarpeen mukaan. Käytettävissä olevat toiminnot riippuvat laitteen anturivarustuksesta.

Aktiiviset toiminnot osoitetaan ohjauspaneelissa näkyvällä toimintosymbolilla. Tehostustoiminnot voidaan pysäyttää väliaikaisesti painamalla valintapainiketta tai viikkoohjelmalla ”Hiljainen”.

4.6.1 Kotona/Poissa/Tehostus automatiikka

Toiminto on käytettävissä ainoastaan CO2anturilla varustetuissa malleissa. Toiminto suurentaa tai pienentää ilmanvaihtoa portaattomasti asunnon CO2-tason mukaan.

Toiminto voidaan aktivoida Smart-

toimintovalikosta / Kotona/Poissa/Tehostus automatiikka -valikosta valitsemalla toiminto Käytössä.

Kotona/Poissa/Tehostus -autom.

A+ nyt 950 ppm

Kotona-raja

Poissa-raja Käytössä

Toiminto määritetään Kotona ja Poissa -rajoilla. Kun CO2-taso ylittää Kotona-rajan, ilmanvaihtoa suurennetaan ja kun CO2-taso alittaa Kotona-rajan, ilmanvaihtoa pienennetään (Kotona-tasosta). Kun CO2-taso alittaa Poissatason, ilmanvaihto vaihdetaan Poissa-tilaan.

Kotona-raja-arvo voidaan määrittää lukemalla A+ nyt -arvo normaalin kotielämän aikana. Ilmanvaihdon tasoa voi kasvattaa laskemalla Kotona-rajaa.

Poissa-raja-arvo voidaan määrittää lukemalla A+ nyt -arvo, kun asunto on ollut tyhjänä useita tunteja. Poissa-tila aktivoidaan aikaisemmin, jos Poissa-raja-arvoa suurennetaan.

900 ppm 600 ppm

www.swegon.ﬁ12

4.6.2 Ilmankosteusautomatiikka

Toiminto on käytettävissä ainoastaan kosteusanturilla varustetuissa ilmanvaihtokoneissa. Toiminto suurentaa ilmanvaihtoa portaattomasti asukkaiden synnyttämän normaalin kosteuskuorman perusteella, kun esim. suihkussa käynti nostaa asunnon kosteustasoa. Jos asunnon suhteellinen kosteus ylittää 60 % pidemmän ajan, ilmavirtoja on suurennettava ja nousseen kosteustason syy on selvitettävä.

Toiminnon taso voidaan asettaa

Smart-toiminnoissa / Ilmankosteusautomatiikka-valikossa.

Ilmankosteusautomatiikka

RH nyt 30 %

Tehostusraja

Täystehostus

5 % + RH

30 % + RH

Saunarajoitus Sauna, kiinteä tehostus

5 %

Ilmanlaatuautomatiikka

AQ nyt 620 ppm

Tehostusraja

Suurin tehostus Suodatusaika

Asetusnäkymässä AQ nyt -arvo näyttää nykyisen ilmanlaadun tason. Toiminto säädetään määrittelemällä tehostusraja, jolla ilmanvaihdon tehostuksen halutaan alkavan ja suurin tehostus, millä arvolla ilmanvaihtokoneen halutaan saavuttavan tehostuksen maksimin. Sopivat arvot voi määritellä valikossa näkyvän

AQ nyt -arvon perusteella.

Jos tuntuu, että ilmanvaihtokone reagoi liian nopeasti ilmanlaadun tason muutoksiin, suo-

datusaikaa voi kasvattaa.

800 ppm

1400 ppm

1 min

4.6.4 Kesäyöviilennyksen tehostus

Asetusnäkymässä RH nyt -arvo näyttää nykyisen kosteustason.

Ilmankosteusautomatiikka mittaa poistoilman vuorokauden keskiarvoa ja vertaa sitä nykyiseen arvoon. Kun kosteus nousee tehostusraja-arvon verran, ilmanvaihtoa aletaan tehostaa portaattomasti.

Ottamalla automaattinen saunarajoitus käyttöön, ilmanvaihtoa tehostetaan asetetun arvon verran saunomisen aikana. Toiminto estää mahdollisen häiritsevän puhallinnopeuksien vaihtelun saunomisen aikana.

4.6.3 Ilmanlaatuautomatiikka

Toiminto on käytettävissä ainoastaan VOCanturilla varustetuissa ilmanvaihtokoneissa. Toiminto suurentaa tai pienentää ilmanvaihtoa portaattomasti asunnon VOC-tason mukaan.

Toiminnon taso voidaan asettaa

Smart-toiminnoissa / Ilmanlaatuautomatiikka-valikossa.

Kesäyöviilennyksen vaikutusta suurennetaan tehostuksella, jos tuloilman lämpötila on suhteellisen alhainen.

Toiminto aktivoidaan ja toiminnon taso voidaan asettaa Smart-toiminnoissa / Kesäyöviilennys-valikossa.

Kesäyöviilennys Taso Normaali

Tehostus Matala

Toiminto on automaattinen, kun kesäyöviilennys on aktiviinen. Tehostuksen tasoksi voidaan asettaa Pois, Matala, Normaali, Korkea, Täysi tai (*Käyttäjä). Oletusasetus on Matala.

*) Huom. Käyttäjä-asetus määritetään Asetuksetvalikosta asiantuntevan käyttäjän toimesta.

4.6.5 Smart-toimintojen diagnostiikka

Smart-toimintojen toiminta voidaan tarkastaa valikossa Päävalikko / Diagnostiikka / Smart-toiminnot.

13Oikeus muutoksiin pidätetään.

Smart-toiminnot

A+

AQ RH AH AH-raja

A+-ohjaus RH-ohjaus AQ-ohjaus

830 ppm 770 ppm

41 %

11,8 g/m 12,6 g/m

-3 % 0 % 4 %

Smart-ohjaus 1 %

A+, AQ ja RH vastaavat CO2-, VOC- ja kosteusmittauksia. AH ja AH-asetusarvo ovat kosteusautomatiikan käyttämiä absoluuttisia kosteusarvoja. Ohjaustiedot näyttävät miten paljon Smart-toiminnot tehostavat ilmanvaihtoa Kotona-tilaan verrattuna. Smart-ohjaus

-arvo näyttää kaikkien Smart-toimintojen kokonaistehostusvaikutuksen.

www.swegon.ﬁ14

5. Hälytykset ja vianetsintä

Laitteessa on sisäänrakennettu diagnostiikka toimintahäiriöiden selvittämiseksi sekä suojaustoiminnot vahinkojen estämiseksi. Toimintahäiriö näytetään liesikuvussa ja ohjauspaneelissa näkyvällä hälytyksellä. Jos koneessa on aktiivinen hälytys, ota yhteys huoltoon.

5.1 Hälytysten ilmaisu, liesikupu

Jos ilmanvaihtokone havaitsee kriittisen hälytyksen, kaikki liesikuvun merkkivalot vilkkuvat kolme kertaa 30 sekunnin välein.

HUOM. Huoltomuistutus näytetään liesikuvussa yhdellä vilkkuvalla merkkivalolla.

5.2 Hälytysten ilmaisu, ohjauspaneeli

Jos ilmanvaihtokone havaitsee hälytyksen tai infoviestin, se näytetään ohjauspaneelissa. Aktiivisen hälytyksen symboli on . Hälytyksen aiheuttanut toimintahäiriö näytetään Hälytykset-valikossa. Infoviesti osoittaa kuittaamattomia hälytyksiä, kun toimintahäiriö on poistunut. Infoviesti osoittaa myös, että huoltoväli on umpeutunut. Infoviesti voidaan nollata Hälytykset-valikosta.

HUOM. Jos koneessa on aktiivinen hälytys, ota yhteys huoltoon ja merkitse muistiin hälytysviesti, laitteen tiedot ja valmistenumero (Tietoja laitteesta).

5.3 Vianetsintä

Ilmanvaihtojärjestelmä koostuu useista järjestelmäkomponenteista, jotka kaikki vaikuttavat järjestelmän toimintaan. Toimintahäiriön syynä voi olla komponentin vikaantuminen tai asennuksen, käyttöönoton tai huollon yhteydessä tehty virhe.

Laitteen takuu on voimassa takuuajan, jos laitteen asennus, käyttöönotto ja huolto on tehty tämän valmistajan ohjeiden mukaisesti. Jos laitteessa ilmenee oikein käytettynä toimintahäiriöitä, ilmoita ne lomakkeella osoitteessa www.casahelp.ﬁ.

Samalla sivustolla on myös ohjeita, huoltovideoita ja vastauksia usein kysyttyihin kysymyksiin. Voit mennä suoraan mallikohtaisille sivuille lukemalla koneen ovessa olevan QR-koodin älypuhelimellasi.

Huom. Laitteessa on luotettava jäätymisenestotoiminto, joka takaa asunnon jatkuvan ilmanvaihdon myös äärimmäisissä olosuhteissa. Jäätymissuojatoiminto saattaa muuttaa puhallinnopeuksia.

Huom. On normaalia, että koneen sisään syntyy pieniä määriä jäätä erittäin kylmissä olosuhteissa.

15Oikeus muutoksiin pidätetään.

6. Huolto

Seuraavat perushuoltotoimenpiteet on tehtävä vähintään 6 kuukauden välein.

• Vaihda suodattimet.

• Puhdista ilmanvaihtokoneen sisäpinnat imurilla tai kostealla liinalla.

• Tarkista, ettei koneen pohjan kondenssiveden poistoviemäri ole tukossa.

• Tarkasta, että ilmanvaihtokone toimii normaalisti ja että aktiivisia hälytyksiä ei ole.

• Puhdista liesituulettimen rasvasuodatin.

Huom. Varo muuttamasta tulo- ja poistoilmaventtiilien säätöjä puhdistuksen aikana.

Huom. Puhallinnopeudet asetetaan ja mitataan ilmanvaihtojärjestelmän käyttöönoton yhteydessä. Asetuksia ei saa muuttaa, sillä se sekoittaa järjestelmän toiminnan.

6.1 Huoltomuistutus

Huoltomuistutus voidaan aktivoida valikossa Päävalikko / Diagnostiikka / Huoltomuistutus. Kun huoltomuistutuksen aika on kulunut, symboli näkyy ohjauspaneelissa ja Smartliesikuvun läpän merkkivalo vilkkuu.

Kun huolto on suoritettu, huoltomuistutus nollataan Hälytykset-valikossa. Jos huoltomuistutus näytetään liesikuvussa, se voidaan nollata painamalla käyttötilan valinta -painiketta 5 sekunnin ajan.

Huoltomuistutuksen voi aina nollata päävalikon kohdassa Huoltomuistutus.

6.2 Ilmanvaihtokoneen avaaminen

Katkaise aina virransyöttö ennen huoltotöiden aloittamista irrottamalla pistotulppa pistorasiasta. Odota muutama minuutti ennen kuin avaat oven, jotta puhaltimet ehtivät pysähtyä ja sähkövastukset jäähtyvät.

W3 ja W4 -koneissa on yksi lukitussalpa oven reunassa ja ovi on saranoitu. Huolto-ovi avataan kääntämällä lukitussalpaa talttapäisellä ruuvimeisselillä. Käännä aina koneen huoltokytkin 0-asentoon kun koneen ovi on auki.

W5-koneen oven yläreunassa on yksi lukitussalpa. Huolto-ovi avataan kääntämällä

lukitussalpaa talttapäisellä ruuvimeisselillä. Tue ovea yläreunasta toisella kädellä kun avaat salvan. Kallista ovea yläreunasta itseäsi kohti ja nosta sitten ovi pois paikaltaan. Ovi painaa noin 11 kiloa. Käännä aina koneen huoltokytkin 0-asentoon kun koneen ovi on auki.

W9-koneessa on kaksi lukitussalpaa ja ovet on saranoitu. Huolto-ovet avataan kääntämällä lukitussalpoja talttapäisellä ruuvimeisselillä.

6.3 Suodatin

Suodattimet tulisi vaihtaa vähintään 6 kuukauden välein. Suodattimet on vaihdettava useammin, jos asunnon ilmassa on paljon pölyä tai ulkoilmassa on paljon epäpuhtauksia.

Uudessa asunnossa on edelleen rakennuspölyä ja suodattimet likaantuvat tavallista nopeammin. Ensimmäinen suodattimenvaihto tulisi siksi tehdä aikaisemmin.

Huom. Käytä ainoastaan alkuperäisiä Swegon-suodattimia. Tämä on tärkeää, koska täsmälleen saman näköisellä ja -kokoisella suodattimella voi olla täysin eri painehäviö ja suodatuskyky. Väärää suodatinta käytettäessä ilmanvaihtokone ei ehkä toimi oikein eikä Swegon vastaa mahdollisista toimintahäiriöistä.

Huom. Ilmanvaihtokonetta ei saa käyttää ilman suodattimia.

6.4 Lämmönvaihdin

Koneen lämmönvaihtimen kunto ja puhtaus on tarkastettava vähintään kerran vuodessa. W3, W4 ja W9 -koneista lämmönvaihtimen saa ulos vetämällä. W5-koneesta vedetään ensin lämmönvaihtimen tiivistyslevy ulos, minkä jälkeen lämmönvaihtimen saa vedettyä ulos tarkastusta varten.

Lämmönvaihdin puhdistetaan tarvittaessa pehmeällä harjalla, imuroimalla tai juoksevalla vedellä. Mahdolliset puhdistusaineet eivät saa olla alumiinia syövyttäviä. Lämmönvaihtimen

kanavien pitää olla kuivat ennen asentamista takaisin koneeseen.

www.swegon.ﬁ16

CASA® W3/ W4 Smart

CASA® W5 Smart CASA® W9 Smart

1. Suodatin

2. Huoltokytkin

Muista vaihtaa suodattimet kahdesti vuodessa!

Ilmanvaihtokoneen toiminnan kannalta on tärkeää, että suodattimet ovat puhtaat. Käytä vain alkuperäisiä Swegon-suodattimia.

Vaihtosuodattimet netistä:

www.casastore.

17Oikeus muutoksiin pidätetään.

7. Lisävarusteet

Lisävarusteet, ohjaustekniikka

• Smart-ohjauspaneeli (SC10). Smartohjauspaneeli Exxact-kehyksellä.

• Smart-ohjauspaneeli (SC11). Smartohjauspaneeli Jussi-kehyksellä.

• Smart-kosteusanturi (SRH). Ilmankosteusautomatiikkaa varten.

• Smart CO2 + kosteusanturi(SRHCO2). Kotona/Poissa/Tehostus automatiikkaa ja Ilmankosteusautomatiikkaa varten.

• Smart VOC + kosteusanturi (SRHVOC). Ilmanlaatuautomatiikkaa ja ilmankosteusautomatiikkaa varten.

• Smart Extension Modbus-moduuli (SEM). IO-laajennusmoduuli releellä ja Modbus RTU:lla (tulo- ja menoliitännät).

• Smart Extension Cable -jatkokaapeli (SEC). IO-jatkokaapeli Modbus RTU:lla (single point connector).

• Kosteuskytkin (117KKH). Tehostustilan aktivointiin.

• Takkatoimintokytkin (102TKC). Takkatoiminnon aktivointiin.

• Läsnäoloanturi (102LT). Tehostustai Poissa-tilan aktivointiin liikkeentunnistuksella.

• Käyttötilakytkin. (potentiaalivapaa kytkin) Matkoilla-, Poissa-, Kotona- ja Tehostus-tilan aktivointiin.

• Ulkoinen CO2-anturi (117HDL). Kotona/ Poissa/Tehostus automatiikkaa varten.

• Painekytkin (117PK2). Liesikupu- tai keskuspölynimuritoiminnon aktivointiin, jos

tilasignaali ei ole käytettävissä.

Tuloilman jäähdytyspatteri, vesi/iiuos

• 160 mm kanavaan; SDCW 160 (LVI-nro

7906805). Korkeus 255 mm, putkiliitäntä Cu 10 mm.

• 200 mm kanavaan; SDCW 200 (LVI-nro

7906806). Putkiliitäntä Cu 22 mm.

• 250 mm kanavaan; SDCW 250F (LVI-nro

7906807). Putkiliitäntä Cu 22 mm.

Tuloilman lämmityspatteri, vesi

• 125 mm kanavaan; SDHW 125 (LVI-nro.

7906803). Korkeus 255 mm, putkiliitäntä Cu 10 mm.

• 160 mm kanavaan; SDHW 160 (LVI-nro.

7906804). Putkiliitäntä Cu 10 mm.

• 200 mm kanavaan; SDHW 200

Ulkoilman esilämmitys/esijäähdytyspatteri, maaliuos

• 250 mm kanavaan; SDHW 250F (LVI-nro.

79066808). Kokonaan eristetty runko, mukana seinäkannake/kattokiinnityskehys ja suodatin. Putkiliitäntä Cu 22 mm.

Ulkoilman esilämmityspatteri, sähkö

• 125 mm kanavaan; SDHE125-1T (LVI-no.

7906723). Ilmansuodatin; FLK 12.

• 160 mm kanavaan; SDHE160-1T (LVI-no.

7906724). Ilmansuodatin; FLK 16.

• 200 mm kanavaan; SDHE200-1T (LVI-no.

7906725). Ilmansuodatin; FLK 20.

www.swegon.ﬁ18

19Oikeus muutoksiin pidätetään.

Innehåll

Viktig information .......................................................................................... 21

1. Allmänt ........................................................................................................ 22

1.1 Installation och driftsättning ......................................................................... 22

1.2 Styrning av ventilationssystemet ................................................................... 22

2. Styrning från spiskåpa ................................................................................ 23

3. Smart kontrollpanel .................................................................................... 24

3.1 Beskrivning av kontrollpanelen ..................................................................... 24

3.2 Kontrollpanelens inställningar ...................................................................... 25

3.2 Driftlägen och Smart-funktioner ................................................................... 26

3.4 Menystruktur ............................................................................................... 26

4. Användning ................................................................................................. 27

4.1 Driftläge ...................................................................................................... 27

4.1.1 Veckoprogram .................................................................................... 27

4.2 Tilluftstemperatur ........................................................................................ 28

4.3 Inställning av uppvärmning på Econo-modellen ............................................ 29

4.4 Manuellt förbigångsspjäll ............................................................................. 29

4.5 Smart balanseringsfunktioner ....................................................................... 30

4.5.1 Brasfunktion ....................................................................................... 30

4.5.2 Funktion för spiskåpa .......................................................................... 30

4.5.3 Centraldammsugarfunktion ................................................................ 30

4.6 Automatiska Smart-funktioner ..................................................................... 30

4.6.1 Funktionen automatisk Hemma/Borta/Forcering .................................. 30

4.6.2 Automatisk fuktstyrning...................................................................... 31

4.6.3 Luftkvalitetsautomatik ......................................................................... 31

4.6.4 Forcerad sommarnattskyla .................................................................. 31

4.6.5 Smart funktionsdiagnostik .................................................................. 31

5. Larm och felsökning .................................................................................... 33

5.1 Larmindikering, spiskåpa .............................................................................. 33

5.2 Larmindikering, kontrollpanel ....................................................................... 33

5.3 Felsökning ................................................................................................... 33

6. Service .......................................................................................................... 34

6.1 Servicepåminnelse ........................................................................................ 34

6.2 Att öppna ventilationsaggregatet ................................................................. 34

6.3 Filter ............................................................................................................ 34

6.4 Värmeväxlare ............................................................................................... 34

7. Tillbehör ....................................................................................................... 36

Installations-, dritagnings- och underhållsanvisning nns

tillgängliga från www.swegonhomesolutions.se

(Support > Hitta PDF ”W3/W4/W5/ W9”)

Viktig information

Detta dokument är avsett för alla som använder ett Swegon CASA ventilationsaggregat. Läs denna bruksanvisning innan du använder ventilationsaggregatet. Spara bruksanvisningen för framtida bruk. Detta dokument ﬁnns tillgängligt på vår webbplats.

Ventilationsaggregatet är inte designat att användas av barn (under 8års ålder) eller av personer vilkas sinnen, fysiska eller mentala kapacitet eller brist på kunskap och erfarenhet utgör en begränsning för säker användning av ventilationsaggregatet. Sådana personer får använda ventilationsaggregatet om de står under tillsyn av en person som ansvarar för deras säkerhet, eller enligt instruktionerna.

Installation och drisättning

Installation, konﬁguration och driftsättning ska endast genomföras av behörig personal. Endast behöriga elektriker får utföra elektriska installationer och endast enligt nationella bestämmelser.

Nationella standarder och bestämmelser avseende aggregatets installation, konﬁguration och driftsättning måste följas.

Använd inte ventilationsaggregatet förrän allt arbete som producerar stora mängder damm eller andra föroreningar har slutförts.

Säkerställ att ventilationsaggregatet, ﬁltren och kanalerna är rena och att det inte ﬁnns några lösa föremål i dem innan du påbörjar driftsättningen av ventilationssystemet.

Mätning och elarbete

Före spänningsprovning, mätning av den elektriska isolationsresistansen i olika punkter eller avhjälpande åtgärder som kan skada känslig elektronisk utrustning måste du koppla från ventilationsaggregatet från elnätet.

Torkning av tvätt

En torktumlare av frånluftstyp eller ett torkskåp får inte kopplas till systemet på grund av det stora fuktinnehållet i den frånluft som sådana apparater avger.

Separat frånlu

(förbigång för spiskåpa)

Den separata frånluftskanalen går förbi värmeväxlaren. Den separata frånluftskanalen ska enbart användas medan matlagning sker och frånluften från köket ska ledas till ventilationsaggregatets frånluftskanal. Observera att separat frånluftsﬂöde påverkar ventilationsaggregatets årsverkningsgrad.

Kondensering

Under perioder med låg utetemperatur kan ventilationsaggregatets yttemperatur sjunka till 12°C

och beroende på fuktinnehållet i den luft som omger aggregatet kan fukt kondensera på ytan. Hänsyn till kondensering ska också tas vid val av inredningar som ska installeras i närheten av ventilationsaggregatet.

Modeller utrustade med vattenluvärmare

När det ﬁnns en vattenluftvärmare i ventilationssystemet (aggregat av Econo-modell eller kanalmonterad luftvärmare), ska systemet förses med avstängningsspjäll, så att luftvärmaren inte kan frysa under ett eventuellt strömavbrott.

Att öppna ventilationsaggregatet för service

Frånskilj alltid kabeln för ventilationsaggregatets elkraftmatning innan du öppnar inspektionsdörren! Vänta några minuter innan du öppnar inspektionsdörren så att ﬂäktarna är stoppade och elektriska värmare är avkylda.

Inuti apparatlådan ﬁnns det inga komponenter på vilka användaren kan utföra service. I händelse av en felfunktion, starta inte om ventilationsaggregatet innan felorsaken har identiﬁerats och åtgärdats.

Filter

Ventilationsaggregatet får inte köras utan ﬁlter! Använd enbart Swegons originalﬁlter. Hitta rätt ﬁlter i avsnittet ”Tekniska data”.

Garantivillkor

Garantivillkoren medföljer som ett separat dokument i leveransen av aggregatet.

Försäkran om överensstämmelse

Länk till försäkran om överensstämmelse: www.swegonhomesolutions.se (Support/Declarations)

OBS! Handbokens ursprungsspråk är engelska.

21Rätt till ändringar förbehålles.

1. Allmänt

Ventilationssystemets viktigaste funktion är att säkerställa ren och fräsch inomhusluft och att avlägsna fukt. Luften i hemmet ska bytas kontinuerligt och tillräckligt ofta för att säkerställa ett angenämt inomhusklimat och undvika skador på byggnadselement som en följd av fukt. Ventilationsaggregatet ska vara avstängt enbart medan servicearbete pågår.

OBS! Läs kapitlet Viktig information före all användning av aggregatet.

1.1 Installation och driftsättning

En behörig person ska installera och driftsätta ventilationsaggregatet enligt installations-, driftsättnings- och underhållsanvisningen. Aggregatets luftﬂöden ﬁnns angivna i byggnadens ventilationsplan och kan enbart justeras med användning av lämplig mätutrustning.

1.2 Styrning av ventilationssystemet

Det grundläggande driftläget kan väljas från en Smart kontrollpanel eller Smart spiskåpa. Funktionen för spiskåpa (och forcering) kan aktiveras genom öppning av spjället på Swegon CASA spiskåpa.

• Forcering = Maximalt injusterat luftﬂöde

används när ventilationsbehovet ökar, t.ex. för matlagning, dusch eller torkning av tvätt.

• Hemma = normalt luftﬂöde. I normala fall

garanterar detta att inomhusluften har en hälsosam kvalitet.

• Borta = lågt luftﬂöde. Minskar strömför-

brukningen när ingen beﬁnner sig i huset.

• På resa = mycket lågt luftﬂöde och låg

tilluftstemperatur. Används när huset är tomt under långa perioder. (Kan enbart väljas från en Smart kontrollpanel eller Smart spiskåpa.)

• Funktion för spiskåpa = balanserat

(och forcerat) luftﬂöde. Används under matlagning.

Tilluftstemperaturens börvärde kan väljas från en Smart kontrollpanel.

www.swegon.se22

2. Styrning från spiskåpa

Smart spiskåpa

1 2 3 4 5

1. Val av driftläge. Aggregats driftlägen

Borta, Hemma eller Forcering kan väljas. Forceringsläget är aktivt i 60 minuter. OBS! För att säkerställa hälsosam och fräsch inomhusluft ska Borta-läget enbart användas när lägenheten är tom.

2. Indikering av driftläge.

Signallampan indikerar vilket driftläge som är valt. Från vänster till höger indikerar lamporna ﬂäkthastigheterna Borta, Hemma och Forcering.

3. Spiskåpans spjällstyrning.

Knappen öppnar spiskåpans spjäll under 30, 60 eller 120 minuter. Varje tryckning på knappen ökar spjällöppningstiden ett steg och den fjärde tryckningen på knappen stänger spjället. Funktionen för spiskåpa är aktiv när spjället är öppet.

4. Spjälltidsindikering.

Antalet signallampor indikerar hur länge spjället är öppet. 1 lampa = 30 minuter 2 lampor = 60 minuter 3 lampor = 120 minuter

5. Styrning av spiskåpans belysning.

Kåpans belysning tänds och släcks med en knapp.

Funktioner på Smart ventilationsaggregat Funktionerna i ett ventilationsaggregat som styrs via en spiskåpa indikeras på följande sätt:

• Alla lampor blinkar: det ﬁnns ett allvarligt

fel i aggregatet, kontakta ett auktoriserat serviceföretag.

• Den mellersta lampan för spjällets öppningstid blinkar: enheten indikerar ett servi-

cebehov. När en service har blivit genomförd tillkännages detta genom att man trycker in ﬂäkthastighetsknappen under 5 sekunder.

23Rätt till ändringar förbehålles.

3. Smart kontrollpanel

Från en Smart kontrollpanel kan alla funktioner i ventilationsaggregatet styras och inställningarna ändras.

Kontrollpanelen är utrustad med färgskärm och tre beröringsknappar. När panelen inte används intar den ett viloläge. Kontrollpanelen lämnar viloläget när någon av knapparna vidrörs.

Kontrollpanelen har en inbyggd temperaturgivare som kan används för mätning av rumstemperaturen.

3.1 Beskrivning av kontrollpanelen

1. Visning av klockslag. (Dold som

standard.)

2. Visning av temperatur. (Dold som

standard.)

3. Funktion hos knapp 6.

Anger i startbilden menyn Smart-funktioner.

4. Symbol för driftläge.

5. Funktion hos knapp 8.

Anger i startbilden huvudmenyn.

6. Upp-knapp.

Öppnar i startbilden menyn Smartfunktioner. I menybilder ﬂyttas markören uppåt eller ökar det valda värdet. Långvarig tryckning förﬂyttar markören högst upp.

7. Valknapp

I startbilden ändras driftläget eller avaktiverar den automatiska forceringsfunktionen tillfälligt. I en menybild aktiveras eller bekräftas

den aktuella inställningen eller funktionen. Långvarig tryckning ger återgång till startbilden.

8. Ned-knapp.

I startbilden öppnas menyn Smartfunktioner. I en menybild ﬂyttas markören nedåt eller minskar det valda värdet. Långvarig tryckning förﬂyttar markören längst ned.

1 2

6 7 8

www.swegon.se24

3.2 Kontrollpanelens inställningar

Grundinställningar

Grundinställningarna deﬁnieras när Smart kontrollpanel startas första gången:

Grundinställningar

Tid

Dag Display ID

Godkänn

• Språk

• Tid

• Veckodag

• Display ID Om systemet innehåller två användarpaneler, välj olika Display ID för respektive panel.

10:26

Måndag

Inställningar Kontrollpanelens inställningar kan justeras från Huvudmeny/Display.

Display

Språk

Standby ljusstyrka för skärm

Visa klocka Visa rumstemperatur Temperatur Display ID Tid Dag

Display

11:01

Måndag

Skärmläckare Skärmläckar fördröjning

60s

Återställ fabrikkinställningar

• Språk.

• Standby-ljusstyrka. Värdet anger ljusstyr-

kan när panelen är i beredskapsläge.

• Visa klocka i startbilden.

• Visa temperatur i startbilden.

• Temperatur. Valet anger vilken tem-

peratur som ska visas i startbilden och i skärmsläckaren.

• Display ID. Om systemet innehåller två

användarpaneler, välj olika Display ID för respektive panel.

• Tid.

• Dag.

• Skärmsläckare.

• Skärmsläckarfördröjning.

• Återställ fabriksinställningar.

25Rätt till ändringar förbehålles.

3.3 Driftlägen och Smart-funktioner

Grunddriftläge

Automatiska forceringsfunktioner Smart kontrollfunktioner

Stäng av På resa Borta Hemma Forcering

Automatisk Hemma/Borta/Forcering Automatisk fuktstyrning

Automatisk lukvalitetsstyrning Sommarnattkyla forcering

Brasfunktion Funktion för spiskåpa Centraldammsugarfunktion

Funktionen automatisk

Hemma/Borta/Forcering

Menyn Smart-funktioner Styrning med extern omkopplare

3.4 Menystruktur

Smart funktioner

Forceringstid 60 min

Brasfunktion På resa

Centraldammsugar forcering Hemma/Borta/Forcering autom. Sommarnattskyla Automatisk fuktstyrning Temperatur forcering Luftkvalitetsautomatik

Stäng av

OBS! Beroende på aggregatets konﬁguration kan vissa funktioner vara dolda.

www.swegon.se26

Huvudmeny

Larm

Temperatur Display Diagnostik Veckoprogram Information Inställningar

OBS! Inställningsmenyn beskrivs i installations-, driftsättnings- och underhållsanvisningen.

17°C

4. Användning

Ventilationsaggregatet är konstruerat att arbeta automatiskt. Det normala användningsfallet är att ett driftläge är valt. Detta kan göras automatiskt med Smart-funktionerna.

OBS! Läs kapitlet Viktig information före all användning av aggregatet.

4.1 Driftläge

BORTA, HEMMA, FORCERING

Driftläget kan väljas från användarpanel eller spiskåpa. Med veckoprogram kan driftlägen schemaläggas.

Forceringstiden kan väljas från menyn Smart-funktioner.

PÅ RESA När bostaden står tom under en längre period kan man välja driftläget ”På resa” från menyn Smart-funktioner. Funktionen minskar ventilationsaggregatets strömförbrukning baserat på inställningar som görs vid driftsättningen.

Extern kyla är inte tillåten när ”På resa”-funktionen är vald.

STÄNG AV Ventilationen kan stängas av från menyn Smart-funktioner. Avstängningsfunktionen ska enbart användas tillfälligt, till exempel i nödfall.

4.1.1 Veckoprogram

Veckoprogram kan deﬁnieras och aktiveras från Huvudmeny/Program.

Välj program för att deﬁniera status, temperatur och schema. När programmet är klart ska inställningarna sparas med valknappen och aktiveras sedan genom att välja ”I bruk”.

Program 1

Status

Borta

17°CTemperatur

Starttid Stopp tid

07:00

16:00

Måndag Tisdag Onsdag Torsdag Fredag Lördag Söndag

STATUS Programmet aktiverar valt driftläge Borta, Hemma eller Forcering. Även under veckoprogrammet kan driftläget ändras från användarpanel eller spiskåpa.

Tyst läge spärrar alla automatiska forceringsfunktioner under veckoprogram.

TEMPERATUR Tilluftstemperaturinställning kan väljas.

SCHEMA Start-, stopptider och veckodagar kan väljas.

OBS! Program 1 har högsta prioritet och program 4 lägsta. Högsta prioritet överbryggar andra aktiva program.

27Rätt till ändringar förbehålles.

4.2 Tilluftstemperatur

Tilluftstemperaturen regleras med värmeväxlaren och vid behov med luftvärmare eller

-kylare (tillbehör).

I ekonomiläge bibehålls maximal verkningsgrad för uppvärmning/kyla. Tilluftstemperaturen regleras enbart under tidsperioder med uppvärmning resp. kyla.

Temperaturregleringens börvärde kan justeras från användarpanelen, via veckotimer eller genom att ändra driftläge. Det kan också regleras automatiskt via rumstemperaturen eller funktionen för sommarnattskyla.

BÖRVÄRDE TILLUFTSTEMPERATUR

Börvärdet kan väljas från Huvudmeny/ Temperatur.

Rekommenderad tilluftstemperatur är 3–4 °C lägre än rumstemperaturen, så att tilluften blandas med rumsluften. Fabriksinställningen är 17 °C.

Kom ihåg följande vid inställning av tilluftstemperaturen:

• En hög temperaturinställning ökar också ventilationsaggregatets strömförbrukning.

• En låg temperaturinställning, till exempel 14 °C, kan orsaka kondensering.

• Utan luftkylare (tillbehör) kan ventilationsaggregatet inte kyla tilluften.

SOMMARNATTSKYLA

Sommarnattskyla förbikopplar aggregatets värmeväxlare när det behövs svalka och uteluften är kallare än rumsluften. Då får man in sval uteluft i rummet. Ventilationen forceras automatiskt för att bästa möjliga svalka ska uppnås.

Under heta sommardagar tar värmeväxlaren vara på svalkan i inomhusluften. Effekten vid sommarnattskyla kan väljas från en snabbmeny, och då bestämmer aggregatet behovet av svalka automatiskt.

Funktionen Sommarnattskyla kan väljas från menyn Smart-funktioner. Genom förinställda värden kan användaren välja mellan kylnivåerna: av, låg, normal, hög, max eller (användare).

OBS! En avancerad användare kan deﬁniera en användarinställning.

OBS! Om metoden med rumstemperaturreglering väljs, deﬁnierar börvärdet den önskade rumstemperaturen.

www.swegon.se28

4.3 Inställning av uppvärmning

på Econo-modellen

Inställningen av Econo-modellens vattenvärmda luftvärmare för eftervärme görs med en termostat som är placerad inuti aggregatet. Termostatens inställningslägen motsvarar följande temperaturer:

8 °C

11 °C

14 °C

17 °C

20 °C

23 °C)

26 °C)

Tillsammans med W5-ventilationsaggregatet kan man använda en separat vattenvärmd luftvärmare som installeras i en kanal. Luftvärmaren tas i drift och ställs in med hjälp av en Smart kontrollpanel. Drifttagning och inställning ﬁnns beskrivna i installations-, driftoch underhållsanvisningen för luftvärmaren. Den kanalmonterade luftvärmaren är tillvalsutrustning: SDHW160.

4.4. Manuellt förbigångsspjäll

W3/W4-aggregatet kan också fås med manuellt sommarförbigångsspjäll för värmeväxlaren. Förbigången förbi värmeväxlaren är en inbyggd funktion i aggregatet, som används för att förhindra värmeåtervinning när det är varmt under sommaren.

Förbigången tas i bruk genom att förbigångsspjället i frånluftskammaren öppnas. Detta gör man genom att dra i låspinnens ring och vrida spjällets hävarm till dess nedre läge. När spjället är öppet är den elektriska luftvärmaren för eftervärme avaktiverad.

När nästa uppvärmningssäsong börjar stänger man förbigångsspjället, så att låspinnen kommer i läge i det avsedda hålet. Vinterläget är markerat i aggregatet med en snöﬂingedekal.

Vinter

Sommar

29Rätt till ändringar förbehålles.

4.5 Smart balanseringsfunktioner

Balanseringsfunktioner har till syfte att bibehålla en konstant trycknivå i rummet när spiskåpa, braskamin eller centraldammsugare används.

4.5.1 Brasfunktion

På hösten, när temperaturskillnaden i inomhus- och uteluften är liten och skorstenen är kall, kan det på grund av dåligt drag vara svårt att tända brasan. Brasfunktionen hjälper upp situationen genom att ge ett tillfälligt övertryck i bostaden medan brasan tänds. Efter tändningen producerar funktionen ersättningsluft för brasan.

Funktionen kan startas från menyn med Smart-genvägar eller med en extern omkopplare.

4.5.2 Funktion för spiskåpa

Funktionen för spiskåpa balanserar och forcerar luftﬂödena när spiskåpan används. Detta hjälper till att förhindra undertryck i huset och förbättrar osuppfångningsförmågan. Funktionen startar automatiskt när spjället i en Swegon CASA spiskåpa öppnas, och är igång tills spjället stängs.

4.5.3 Centraldammsugarfunktion

4.6 Automatiska Smart-funktioner

Automatiska Smart-funktioner reglerar ventilationsnivån steglöst efter behov. Vilka funktioner som ﬁnns tillgängliga beror på vilka givare som aggregatet är utrustat med.

Aktiva funktioner indikeras med funktionssymbol i användarpanelen. Forceringsfunktioner kan stoppas tillfälligt genom intryckning av en valknapp eller tyst läge i ett veckoprogram.

4.6.1 Funktionen automatisk Hemma/ Borta/Forcering

Funktionen är tillgänglig enbart på modeller som är utrustade med en CO2-givare. Funktionen ökar eller minskar ventilationsnivån steglöst efter CO2-nivån i bostaden.

Funktionen kan aktiveras från menyn Smart- genvägar/Automatisk Hemma/Borta/Forcering genom att välja Automatik aktiverad.

Hemma/Borta/Forcering autom.

A+ nu 950 ppm

Hemma gräns

Borta gräns I bruk

900 ppm 600 ppm

Centraldammsugarfunktionen balanserar luftﬂödena när en centraldammsugare används. Detta hjälper till att förhindra undertryck i huset och förbättrar rengöringsresultatet. Funktionen kan startas med en extern omkopplare ansluten till en ingång som är konﬁ-

gurerad för centraldammsugare. Funktionen aktiveras sedan automatiskt när centraldammsugaren körs igång.

Funktionen kan också startas från en Smart kontrollpanel, och funktionen är i drift tills den inställda tiden har löpt ut.

www.swegon.se30

Funktionen deﬁnieras med gränserna Hemma och Borta. Ventilationen ökas när CO2-nivån överskrider Hemma-gränsen och minskas när CO2-nivån underskrider Hemma-gränsen (räknas från Hemma-nivån). Ventilationen sätts till driftläget Borta när CO2-nivån underskrider Borta-gränsen.

Hemma-gränsvärdet kan deﬁnieras genom avläsning av A+ nu-värdet under normala förhållanden. Öka ventilationsnivån genom att minska Hemma-gränsen.

Borta-gränsvärdet kan deﬁnieras genom avläsning av A+ nu-värdet när huset har varit tomt under ﬂera timmar. Driftläget Borta aktiveras tidigare om du ökar Borta-gränsvärdet.

4.6.2 Automatisk fuktstyrning

Funktionen är tillgänglig enbart på modeller som är utrustade med en RH-givare. Funktionen ökar ventilationsnivån steglöst då nivån går över den normala fuktbelastningen som orsakas av en person, till exempel när en dusch tillför extra fukt till bostaden. Om den relativa fuktigheten i bostaden stiger över 60 % under en längre tidsperiod, måste de inställda luftﬂödena ökas och orsaken till den höga fuktnivån undersökas.

Funktionsnivån kan ställas in från menyn Smart-funktioner/Automatisk fuktstyrning.

Automatisk fuktstyrning

RH nu 30 %

Forceringsgräns

Max forcerings gräns

5 % + RH

30 % + RH

Bastu begränsning Bastu forcering

5 %

Luftkvalitetsautomatik

AQ nu 620 ppm

Forceringsgräns

Max forcerings gräns Filteringstid

I inställningsmenyn visar värdet ”AQ nu” den aktuella luftkvalitetsnivån. Funktionen ställs in genom att man anger en forceringsgräns där man vill att forceringen av ventilationen ska påbörjas och vid vilket värde man vill att ventilationsaggregatet ska uppnå maximal forcering. Lämpliga värden kan fastställas baserat på värdet ”AQ nu” som visas i menyn.

Om det verkar som att ventilationsaggregatet reagerar för snabbt på förändringar av luftkvalitetsnivån, kan man öka ﬁltreringstiden.

800 ppm

1400 ppm

1 min

4.6.4 Forcerad sommarnattkyla

I inställningsmenyn visar värdet ”RH nu” den aktuella fuktnivån.

Luftfuktighetsautomatiken mäter dygnsmedelvärdet i frånluften och jämför det med det aktuella värdet. Ventilationen börjar forceras steglöst när det uppmätta värdet når

Forcerings gränsvärdet.

Om man tar den automatiska bastubegräns-

ningen i bruk, forceras ventilationen med det

inställda värdet under bastubad. Funktionen förhindrar eventuella störande variationer i ﬂäkthastighet medan bastubad pågår.

4.6.3 Luftkvalitetsautomatik

Funktionen är tillgänglig enbart på modeller som är utrustade med en VOC-givare. Funktionen ökar eller minskar ventilationsnivån steglöst efter VOC-nivån i bostaden.

Funktionen kan aktiveras och nivån kan ställas in från menyn Smart-funktioner/ Luftkvalitetsautomatik.

Sommarnattkylans effekt förhöjs genom forcering av ventilationen om tilluftstemperaturen är relativt låg.

Funktionen kan aktiveras och nivån kan ställas in från menyn Smart-funktioner/ Sommarnattskyla.

Sommarnattskyla Nivå Normal

Forcering Låg

Funktionen arbetar automatiskt när sommarnattkylan är aktiv. Forceringsnivån kan sättas till Av, Låg, Normal, Hög eller Max. Standardinställningen är Låg.

OBS! Från Smart-funktioner kan en avancerad användare deﬁniera en användarinställning.

4.6.5 Smart funktionsdiagnostik

Hur Smart-funktionerna arbetar kan man kontrollera från Huvudmeny / Diagnostik / Smart-funktioner.

31Rätt till ändringar förbehålles.

Smart funktioner

A+

AQ RH AH AH gränsvärde

A+ styrning RH styrning AQ styrning

830 ppm 770 ppm

41 %

11,8 g/m 12,6 g/m

-3 % 0 % 4 %

Smart styrning 1 %

A+, AQ och RH refererar till CO2-, VOC- och fuktmätningar. AH och AH gräns- värde är absoluta fuktighetsvärden som används av den automatiska fuktstyrningen. Styrinformationen visar hur mycket Smartfunktionerna forcerar ventilationen i förhållande till Hemma-läget. Värdet Smart styrning visar den totala forceringseffekten av alla Smart-funktioner.

www.swegon.se32

5. Larm och felsökning

Aggregatet har inbyggd diagnostik för funktionsfel och skyddsfunktioner som förhindrar skador. Ett fel indikeras med ett larm på spiskåpan och användarpanelen. Kontakta servicetekniker i händelse av larm.

5.1 Larmindikering, spiskåpa

Om ventilationsaggregatet detekterar ett kritiskt larm, blinkar alla signallamporna på spiskåpan tre gånger var 30:e sekund.

OBS! Servicepåminnelsen indikeras på spiskåpan med en blinkande signallampa för spjälltimern.

5.2 Larmindikering, kontrollpanel

Om ventilationsaggregatet detekterar ett larm- eller informationsmeddelande, indikeras detta på användarpanelens huvudbild. Symbolen för aktivt larm är . Felet som har orsakat larmet visas i menyn Huvudmeny/Larm. Ett informationsmeddelande indikerar okvitterade larm när felet upphör. Ett informationsmeddelande indikerar också att serviceintervallstiden har löpt ut. Informationsmeddelandet kan återställas från larmmenyn.

OBS! I händelse av ett aktivt larm, kontakta en servicetekniker och anteckna larmmeddelandet, aggregatinformationen och serienumret (Huvudmeny/Information).

5.3 Felsökning

Ett ventilationssystem är sammansatt av ﬂera systemkomponenter som var och en påverkar hur systemet arbetar. Försämrad ventilationsprestanda kan orsakas av någon systemkomponent eller av att ett fel har uppstått vid installation, driftsättning eller service.

Aggregatets garanti är giltig under garantiperioden om aggregatets installation, driftsättning och service är utförda enligt denna handbok. Om det trots korrekt användning uppträder störningar i ventilationsaggregatet, registrera dessa med användning av svarsformuläret på adressen www.casahelp.se.

På samma webbplats ﬁnns också instruktioner, servicevideor och ofta förekommande frågor. En webbsida med modellspeciﬁka instruktioner når du direkt genom att läsa QRkoden på ventilationsaggregatets dörr med en smarttelefon.

OBS! Aggregatet är utrustat med en tillförlitlig frysskyddsfunktion som garanterar kontinuerlig ventilation i bostaden även under extrema förhållanden. Frysskyddsfunktionen kan orsaka att ﬂäkthastigheterna varierar.

OBS! Det är normalt att det under extrema förhållanden bildas små mängder is inuti aggregatet.

33Rätt till ändringar förbehålles.

6. Service

Grundläggande service, innefattande de nedan angivna åtgärderna, måste utföras minst var 6:e månad.

• Byt ﬁltren.

• Rengör ventilationsaggregatets invändiga ytor genom dammsugning eller med en fuktig trasa.

• Kontrollera att kondensvattenavloppet i aggregatets botten inte är igensatt.

• Kontrollera att ventilationsaggregatet arbetar normalt och att det inte ﬁnns några larmindikeringar.

• Rengör spiskåpans fettﬁlter.

OBS! Vid rengöring av till- och frånluftsdon, se till att du inte ändrar luftdonets läge/inställning.

OBS! Fläkthastigheterna är inställda och uppmätta vid driftsättningen av ventilationssystemet. Inställningarna ska inte ändras då detta kan störa systemets funktionalitet.

6.1 Servicepåminnelse

Servicepåminnelsen kan aktiveras (från menyn Huvudmeny/Diagnostik/Servicepåminnelse) med förinställda tidsintervaller. När tiden för servicepåminnelsen har löpt ut visas symbolen

på kontrollpanelens skärm och lysdioden

för spjället på Smart spiskåpa blinkar.

När service är utförd, återställs servicepåminnelsen från ”Larm” i huvudmenyn. Om servicepåminnelsen indikeras på spiskåpan, kan den återställas genom att ﬂäkthastighetsknappen trycks in under 5 sekunder.

Servicepåminnelsen kan alltid återställas under huvudmenyns punkt ”Diagnostik/Servicepåminnelse”.

6.2 Att öppna ventilationsaggregatet

Innan något servicearbete påbörjas, frånskilj elkraftmatningen genom att dra ur nätstickproppen. Vänta några minuter innan du öppnar ventilationsaggregatets inspektionsdörr så att ﬂäktarna får tid att stanna och eventuella värmare hinner kylas av.

I W3-och W4-aggregaten ﬁnns en låsregel i kanten på dörren och dörren är upphängd i gångjärn. Inspektionsdörren öppnas genom vridning av låsregeln med en spårskruvmejsel.

Vrid alltid aggregatets servicebrytare till 0-läge innan aggregatets dörr öppnas.

Det ﬁnns en låsregel i överkanten på W5aggregatets dörr. Inspektionsdörren öppnas genom vridning av låsregeln med en spårskruvmejsel. Stöd dörren i överkant med andra handen när du öppnar dörren. Luta dörrens överkant mot dig och lyft sedan bort dörren från sin plats. Dörren vägen cirka 11 kg. Vrid alltid aggregatets servicebrytare till 0-läge innan aggregatets dörr öppnas.

På W9-aggregatet ﬁnns två låsreglar och dörrarna är upphängda i gångjärn. Inspektionsdörrarna öppnas genom vridning av låsreglarna med en spårskruvmejsel.

6.3 Filter

Filtren ska bytas minst var sjätte månad. Filtren kan behöva bytas oftare i bostäder med större mängder damm eller mer föroreningar i uteluften.

I en ny bostad ﬁnns det damm kvar från byggtiden, och ﬁltren kan bli smutsiga snabbare än vanligt. Det första ﬁlterbytet ska därför ske tidigare.

OBS! Använd enbart Swegons originalﬁlter. Detta är viktigt, eftersom ﬁlter med exakt samma utseende och storlek kan ha mycket olika tryckförluster och ﬁlterkapacitet. Om man använder ett ﬁlter av fel typ, är det inte säkert att ventilationsaggregatet fungerar som avsett och Swegon är då inte ansvariga för eventuellt funktionsfel.

OBS! Ventilationsaggregatet får inte köras utan ﬁlter!

6.4 Värmeväxlare

Renheten och skicket hos aggregatets värmeväxlare ska kontrolleras minst en gång om året. På W3-, W4- och W9-aggregaten tar man ut värmeväxlaren genom att dra ut den. På W5aggregatet drar man först ut värmeväxlarens tätningsplåt (bild W5, punkt 4), och därefter kan man dra ut värmeväxlaren för inspektion.

Rengör vid behov värmeväxlaren med en mjuk borste, med dammsugare eller med rinnande vatten. Eventuella rengöringsmedel får inte verka frätande på aluminium. Värmeväxlarens

kanaler ska vara torra innan värmeväxlaren återmonteras i aggregatet.

www.swegon.se34

CASA® W3/ W4 Smart

CASA® W5 Smart CASA® W9 Smart

1. Luftﬁlter

2. Servicebrytare

Kom ihåg att byta ltren två gånger om året!

Med avseende på ventilationsaggregatets funktionalitet är det viktigt att säkerställa att ﬁltren är rena. Använd enbart Swegons originalﬁlter.

Ersättningslter på webben:

www.casabutiken.se

35Rätt till ändringar förbehålles.

7. Tillbehör

Tillbehör, styrteknik

• Smart kontrollpanel (SC10). Smart kontrollpanel med Exxact-ram.

• Smart kontrollpanel (SC11). Smart kontrollpanel med Jussi-ram.

• Smart fuktgivare (SRH). För automatisk fuktstyrning.

• Smart CO2- och fuktgivare (SRHCO2). För automatisk Hemma/Borta/Forceringfunktion och automatisk fuktstyrning.

• SMART VOC- och fuktgivare (SRHVOC). För automatisk luftkvalitetsautomatik och automatisk fuktstyrning.

• Smart Modbus-modul (SEM). IO-modul med relä och Modbus RTU (ingångs- och utgångskontaktdon).

• Smart kabel för utökning (SEC). IO-kabel med Modbus RTU (enkanals kontaktdon).

• Fuktighetsvakt (117KKH). För aktivering av forceringsläge.

• Brytare för brasfunktion (102TKC). En tryckknapp eller fjärraktivering av brasfunktion.

• Närvarogivare (102LT). För aktivering av forcering eller Borta-läge genom närvarodetektering.

• Driftslägesomkopplare (valfri potentialfri omkopplare). För aktivering av lägena På resa, Borta, Hemma eller Forcering.

• Extern CO2-givare (117HDL). För automatisk Hemma/Borta/Forcering-funktion.

• Tryckvakt (117PK2). För aktivering av funktion för spiskåpa eller centraldammsugare om statussignal inte ﬁnns tillgänglig.

Tilluftskylare, vatten/vätska

• För 160 mm-kanaler; SDCW 160 (LVI-nr

7906805). Höjd 255 mm, röranslutning Cu 10 mm.

• För 200 mm-kanaler; SDCW 200 (LVI-nr

7906806). Röranslutning Cu 22 mm.

• För 250 mm-kanaler; SDCW 250F (LVI-nr

7906807). Röranslutning Cu 22 mm.

Tilluftsvärmare, vatten

• För 125 mm-kanaler; SDHW 125 (LVI-nr

7906803). Höjd 255 mm, röranslutning Cu 10 mm.

• För 160 mm-kanaler; SDHW 160 (LVI-nr

7906804). Röranslutning Cu 10 mm.

• För 200 mm-kanaler; SDHW 200

Förvärmare/förkylare för uteluft, Jord/ Bergvärme

• För 250 mm-kanaler; SDHW 250F (LVI-nr

7906808). Helisolerad stomme, väggfäste/ takmonteringsram och luftﬁlter medföljer. Röranslutning Cu 22 mm.

Förvärmare för uteluft, elektrisk

• För 125 mm-kanal; SDHE125-1T (LVI-nr

7906723). Luftﬁlterenhet; FLK 12.

• För 160 mm-kanal; SDHE160-1T (LVI-nr

7906724). Luftﬁlterenhet; FLK 16.

• För 200 mm-kanal; SDHE200-1T (LVI-nr

7906725). Filterenhet; FLK 20.

www.swegon.se36

37Rätt till ändringar förbehålles.

Contents

Important information ................................................................................... 39

1. General ........................................................................................................ 40

1.1 Installation and commissioning .................................................................... 40

1.2 Control of the ventilation system ................................................................. 40

2. Cooker hood control ................................................................................... 41

3. Smart control panel .................................................................................... 42

3.1 Description of the control panel ................................................................... 42

3.2 Control panel settings .................................................................................. 43

3.2 Operating modes and Smart functions ......................................................... 44

3.4 Menu structure ............................................................................................ 44

4. Use ................................................................................................................ 45

4.1 Operation mode .......................................................................................... 45

4.1.1 Weekly programs ................................................................................ 45

4.2 Supply air temperature ................................................................................. 46

4.3 Setting the heating on the Econo model ...................................................... 47

4.4 Manual bypass damper ................................................................................ 47

4.5 Smart balancing functions ............................................................................ 48

4.5.1 Fireplace function ............................................................................... 48

4.5.2 Cooker hood function ......................................................................... 48

4.5.3 Central vacuum cleaner function ......................................................... 48

4.6 Automatic Smart functions .......................................................................... 48

4.6.1 Auto Home/Away/Boost function ........................................................ 48

4.6.2 Auto humidity control ......................................................................... 49

4.6.3 Auto Air Quality control ...................................................................... 49

4.6.4 Summer night cooling boost ............................................................... 49

4.6.5 Smart function diagnostics .................................................................. 49

5. Alarms and Troubleshooting ...................................................................... 50

5.1 Alarm indication, cooker hood ..................................................................... 50

5.2 Alarm indication, control panel .................................................................... 50

5.3 Troubleshooting ........................................................................................... 50

6. Service .......................................................................................................... 52

6.1 Service reminder .......................................................................................... 52

6.2 To open the ventilation unit ......................................................................... 52

6.3 Filter ............................................................................................................ 52

6.3 Heat exchanger ............................................................................................ 52

7. Accessories ................................................................................................... 54

Installation, commissioning and maintenance instructions are

available from www.swegonhomesolutions.com

(Toolbox > Find PDF ”W3/W4/ W5/W9”)

Important information

This document is intended for everyone involved in the use of a Swegon CASA ventilation unit. Read this Instructions for Use before you use the ventilation unit. Save the Instructions for Use for future use. This document is available in our website.

The ventilation unit is not designed to be used by children (below 8years old) or by persons whose senses, physical or mental capacity or a lack of knowledge and experience limits safe use of the ventilation unit. Such persons may use the ventilation unit if supervised by a person who is responsible for their safety, or according to the instructions.

Installation and commissioning

Only qualiﬁed personnel should carry out installation, conﬁguration and commissioning. Only a qualiﬁed electrician is allowed to make electrical installations in accordance with national regulations.

The national standards and regulations dealing with unit installation, conﬁguration and commissioning must be followed.

Do not use the ventilation unit until all work that produces large quantities of dust or other impurities has been completed.

Make sure that the ventilation unit, ﬁlters and ducts are clean and that there are no loose objects in them before you commission the ventilation system.

Measurement and electrical work

If you carry out voltage tests, measure the electrical insulation resistance at various points or perform other remedial measures that could damage sensitive electronic equipment, you must ﬁrst isolate the ventilation unit from the electrical supply grid.

Drying laundry

A tumbler dryer of extract air type or a drying cabinet must not be connected to the system due to the high moisture content in the air it discharges.

Separate extract air

(bypass for cooker hood)

The separate extract air duct runs past the heat exchanger. The separate extract air duct should only be used while cooking and the extract air from the kitchen should be conducted to the ventilation unit’s extract air duct. Note that separate extract air ﬂow aﬀects the ventilation unit’s annual eﬃciency.

Condensation

The surface temperature of the ventilation unit can drop down to 12°C during periods of low outdoor temperature and depending on the

moisture content of the air surrounding the unit, moisture may condense on the surface. Condensation should be taken into account when choosing furnishings that are to be installed in the vicinity of the ventilation unit.

Models with water-heated air heater

When there is a water-heated air heater in the ventilation system (Econo model ventilation unit or duct mounted air heater) the system should be equipped with shut-oﬀ damper so that the air heater cannot freeze during a power failure.

To open the ventilation unit for service

Always isolate the ventilation unit’s power supply cable before you open the inspection door! Wait a few minutes before you open the inspection door so that the fans are stopped and electrical heaters are cooled.

There are no components inside the electrical box that can be serviced by the user. In case of malfunction, do not restart the ventilation unit before the cause of the fault is identiﬁed and ﬁxed.

Filters

The ventilation unit must not be operated without ﬁlters! Use only original Swegon ﬁlters. Find the correct ﬁlter in the section ”Technical data”.

Warranty conditions

Warranty conditions are included in delivery of the unit as a separate document.

Declaration of conformity

Link to the declaration of conformity: www.swegonhomesolutions.com (Tools/Declarations)

NOTE! The manual’s original language is English.

39Swegon reserves the right to alter speciﬁcations.

1. General

The most important function of the ventilation system is to ensure clean and fresh indoor air and to remove moisture. The air in the home should be changed at a continuous and sufﬁcient rate to ensure a pleasant indoor climate and avoid damage to building elements caused by dampness. The ventilation unit should be stopped only while service work is in progress.

Note. Read Important information chapter carefully before any use of the unit.

1.1 Installation and commissioning

A qualiﬁed person should install and commission the ventilation unit according the Installation, commissioning and maintenance instruction. Unit’s airﬂows are deﬁned in building ventilation plan and can be only adjusted by using appropriate measurement equipment.

1.2 Control of the ventilation system

The basic operation mode can be selected from a Smart control panel or Smart cooker hood. Cooker hood function (and boost) can be activated by opening the damper on Swegon CASA cooker hood.

• Boost = maximum commissioned air ﬂow

is used when the ventilation requirement increases, e.g. for cooking, showering or drying laundry.

• Home = normal air ﬂow. In normal cases

guarantees healthy indoor air quality.

• Away = low air ﬂow. Reduces power con-

sumption when no one is in the house.

• Travelling = very low air ﬂow and lower

supply air temperature. Used when house is empty long period. (Can only be selected from a Smart control panel.)

• Cooker hood function = balanced (and

boosted) air ﬂow. Used during cooking.

The supply air temperature setpoint can be selected from a Smart control panel.

www.swegon.com40

2. Cooker hood control

Smart cooker hood

1 2 3 4 5

1. Selection of operation mode. Unit

operating modes Away, Home or Boost can be selected. The boost mode is active 60 minutes. Note! To ensure healthy and fresh indoor air the Away mode should be used only when apartment is empty.

2. Operation mode indication.

The signal lamp indicates which operating mode is selected. From left to right, the lamps indicate the Away, Home and Boost fan speeds.

3. Cooker hood damper control.

The button opens the cooker hood damper for 30, 60 or 120 minutes. Each press of the button increases the damper-open time one step and the fourth press of the button closes the damper. The cooker food function is active when the damper is open.

4. Damper time indication.

The number of signal lamps indicate how long the damper is open. 1 lamp = 30 minutes 2 lamps = 60 minutes 3 lamps = 120 minutes

5. Control of the cooker hood lighting.

The hood’s lighting is switched on and off with a button.

Functions on the SMART ventilation unit The functions in a ventilation unit that are controlled with cooker hood are indicated as follows:

• All lamps ﬂashing: there is a serious mal-

function in the unit, contact an authorised service company.

• The middle lamp for the damper’s opening time is ﬂashing: the unit

indicates a service requirement. When a service has been carried out this is acknowledged by pressing the fan speed selector button for 5 seconds.

41Swegon reserves the right to alter speciﬁcations.

3. Smart control panel

All ventilation unit functions can be controlled and the settings can be changed by means of a Smart control panel.

The control panel is equipped with a colour screen and three touch buttons. When the panel is not used it enters standby mode. The control panel leaves standby mode when any button is touched.

The control panel has a built-in temperature sensor which can be used as room temperature measurement.

3.1 Description of the control panel

1. Time display. (Hidden by default.)

2. Temperature display. (Hidden by default.)

3. Button 6 action.

In basic screen Smart functions menu.

4. Operating mode symbol.

5. Button 8 action.

In basic screen Main menu.

6. Up button

In basic screen opens Smart functions menu. In menu screen moves cursor up or increases the selected value. Long press moves the cursor to top.

7. Select button

In the basic screen changes the operating mode or disables the automatic boost function temporarily. In the menu activates or conﬁrms selected setting or function. Long press returns the view to basic screen.

8. Down button

In basic screen opens Smart functions menu. In menu screen moves cursor down or decreases the selected value. Long press

moves the cursor to bottom.

1 2

6 7 8

www.swegon.com42

3.2 Control panel settings

Initial settings

When the Smart control panel is started for the ﬁrst time initial settings are deﬁned:

Startup settings

Time

Day Display ID

• Language

• Time

• Week day

• Display ID If the system includes two user panels select different Display ID for each panel.

10:26

Monday

Settings The control panel settings can be adjusted from the Main menu/Display menu.

Display

Language

Standby brightness

Show clock Show temperature Temperature Display ID Time Day Screen saver Screen saver delay Restore display factory settings

• Language.

• Standby brightness. Value deﬁnes

standby brightness.

• Show clock on the basic screen.

• Show temperature on the basic screen.

• Temperature. Selection deﬁnes which

temperature is shown on the basic screen and screen saver.

• Display ID. If the system includes two user

panels select different Display ID for each panel.

• Time.

• Day.

• Screen saver.

• Screen saver delay.

• Restore display factory settings.

Display

11:01

Monday

60s

43Swegon reserves the right to alter speciﬁcations.

3.3 Operating modes and Smart functions

Basic operating mode

Automatic Home/Away/Boost function

Automatic boost functions Smart control functions

Shut down Traveling Away Home Boost

Auto Home/Away/Boost Auto humidity control Auto Air Quality control

Summer night cooling boost Fireplace function Cooker hood function

Central vacuum function Smart functions menu External switch control

3.4 Menu structure

Smart functions

Boost time 60 min

Fireplace function

Travelling Central vacuum function Auto Home/Away/Boost

Summer night cooling Auto humidity control Temperature boost Auto Air Quality control

Shut down

Note, some functions may not be visible depending units conﬁguration.

www.swegon.com44

Main menu

Alarms

Temperature Display Diagnostics Weekly programs Information Settings

Note, the Settings menu is described in the installation, commissioning and maintenance instruction.

17°C

4. Use

The ventilation unit is designed to work automatically. Normal use case is that operating mode is selected. This can be done automatically with the Smart functions.

Note. Read Important information chapter carefully before any use of the unit.

4.1 Operation mode

AWAY, HOME, BOOST

Operation mode can be selected from user panel or cooker hood. Operation modes can be scheduled with weekly programs.

The Boost operating mode duration can be selected from Smart functions menu.

TRAVELLING Travelling mode can be selected from Smart functions menu, when the home is empty for long periods. Function reduces ventilation unit’s power consumption based on commissioned settings.

External cooling is not allowed when the Travelling function is selected.

SHUT DOWN The ventilation can be shut down from the Smart functions menu. The shut down function should only be used temporary for example in emergency case.

4.1.1 Weekly programs

Weekly programs can be deﬁned and activated from Main menu / Weekly programs.

Select program to deﬁne state, temperature and schedule. Once program is made the setting should be saved by return button and activated by selecting In use.

Program 1

State

Away

17°CTemperature

Start time Stop time

07:00

16:00

Monday Tuesday Wednesday Thursday Friday Saturday Sunday

STAT E Program activates selected operating mode Away, Home or Boost. Operating mode can be changed from user panel or cooker hood also during weekly program.

Silent state disables all automatic boost functions during weekly program.

TEMPERATURE Supply air temperature setting can be selected.

SCHEDULE Start and stop time and week days can be selected.

Note. Program 1 has highest priority and program 4 lowest. Highest priority overrides other active programs.

45Swegon reserves the right to alter speciﬁcations.

4.2 Supply air temperature

The supply air temperature is controlled by the heat exchanger and if needed with heating or cooling element (accessory).

In Eco mode maximum heating / cooling efﬁciency is maintained. Supply air temperature is controlled only in heating or cooling period.

The temperature control set point can be adjusted from user panel, weekly timer, by operating mode or automatically controlled by room temperature or summer night cooling function.

SUPPLY AIR TEMPERATURE SETPOINT

Setpoint can be selected from Main menu / Temperature.

Recommended supply air temperature is 3–4 °C lower than the room temperature, so that the supply air mixes with the room air. The factory setting is 17 °C.

Remember the following when setting the supply air temperature:

• A high temperature setting will also increase the ventilation unit’s power consumption.

• A low temperature setting, for example, 14 °C, can cause condensation.

• The ventilation unit cannot cool the supply air without cooling unit (accessory).

SUMMER NIGHT COOLING

Summer night cooling bypasses the ventilation unit’s heat exchanger when it needs to cool and the outdoor air is colder than the room air. You then get cool outdoor air in the room. The ventilation automatically boosts so that the best possible cooling is obtained.

The heat exchanger takes care of the cool indoor air during hot summer days. The capacity in summer night cooling can be selected from a quick menu, and the ventilation unit will then automatically determine the cooling.

Summer night cooling function can be selected from smart settings. With preset values the user can select cooling level: off, low, normal, high, full or (user).

Note. User setting can be deﬁned by advanced user.

Note. If room temperature control method is selected, the setpoint deﬁnes preferred room temperature.

www.swegon.com46

4.3 Setting the heating on the

Econo model

The setting of the Econo model's water-heated air heater for reheating is performed with a thermostat that is placed inside the ventilation unit. The thermostat setting positions correspond to the following temperatures:

8 °C

11 °C

14 °C

17 °C

20 °C

23 °C)

26 °C)

Together with the W5 ventilation unit, you can use a separate water heated air heater which is installed in a duct. The air heater is commissioned and set using a Smart control panel. Commissioning and setting are described in the installation, operation and maintenance instructions for the air heater. The duct mounted air heater is optional equipment: SDHW160.

4.4 Manual bypass damper

The W3/W4 ventilation unit is also available with a manual summer bypass damper for the heat exchanger. The bypass of air past the heat exchanger is a built-in function in the ventilation unit. This function is used to prevent heat recovery when it is hot during the summer.

Open the bypass damper in the extract chamber to activate the bypass. Pull the locking pin ring and turn the damper lever to its lower position to do this. If the damper is open, the electric air heater for reheating is disabled.

When the next heating season begins, you simply close the bypass damper, so that the locking pin aligns with the appropriate hole. Winter mode is marked on the ventilation unit with a snowﬂake symbol.

Winter

Summer

47Swegon reserves the right to alter speciﬁcations.

4.5 Smart balancing functions

Balancing functions aims to maintain room pressure level constant when cooker hood, ﬁreplace or central vacuum cleaner is used.

4.5.1 Fireplace function

In the autumn, when the temperature difference between the indoor and outdoor air is small and the chimney is cold lighting the ﬁreplace may be a tricky because lack of draught. The Fireplace function helps the situation by giving a temporary positive pressure in the home when the ﬁreplace is lighted. After the lighting, the function produces replacement air for the ﬁreplace.

The function can be started from Smart shortcuts menu or by external switch.

4.5.2 Cooker hood function

The cooker hood function balances and boosts the air ﬂows when the cooker hood is used. This will help to prevent house negative pressure and improves fume extraction capability. The function starts automatically when the damper in a Swegon CASA cooker hood is opened and runs until the damper is closed.

4.5.3 Central vacuum cleaner

function

The central vacuum function balances the air ﬂows when the a central vacuum cleaner is used. This will help to prevent house negative pressure and improves the cleaning result. The function can be started by external switch connected to input conﬁgured as the CVC. The function will then be activated automatically when the central vacuum is on.

The function can also be started from a Smart control panel, the function runs until the set time has elapsed.

4.6 Automatic Smart functions

Automatic Smart functions controls the ventilation level steplessly on demand. Available functions depends on which sensors the unit is equipped with.

Active functions are indicated with function symbol in the user panel. Boosting functions can be stopped temporarily by pressing a selection button or with weekly program silent.

4.6.1 Auto Home/Away/Boost function

The function is available only on models equipped with a CO2 sensor. The function increases or decreases the ventilation level steplessly according to the CO2 level in the home.

The function can be activated from Smart shortcuts / Auto Home/Away/Boost menu by selecting the function In use.

Auto Home/Away/Boost

A+ now 950 ppm

Home limit

Away limit In use

The function is deﬁned with Home and Away limits. When the CO2 level is above the Home limit the ventilation is increased and when the CO2 level is below the Home limit the ventilation is reduced (from Home level). When the CO2 level is below Away limit the ventilation is set to Away mode.

Home limit value can be deﬁned by reading the A+ now value during normal living activity. Increase the ventilation level by decreasing the Home limit.

Away limit value can be deﬁned by reading the A+ now value when the house has been empty for several hours. The Away mode is set earlier if you increase the Away limit value.

900 ppm 600 ppm

www.swegon.com48

4.6.2 Auto humidity control

The function is available only on models equipped with a RH sensor. The function increases the ventilation level steplessly according to the normal moisture load caused by a person, for example, when a shower adds extra moisture to the residence. If the relative humidity of residence rises above 60% over a longer period, the set airﬂows must be increased, and the reason for the high level of moisture investigated.

The function level can be set from Smart shortcuts / Auto humidity control menu.

Auto humidity control

RH now 30 %

Boost limit

Full boost limit

5 % + RH

30 % + RH

Sauna function Sauna boost

5 %

Auto Air Quality control

AQ now 620 ppm

Boost limit

Full boost limit Filter time

The settings menu shows the value “AQ

now” the current air quality level. The func-

tion is set by specifying the boost limits where you want the ventilation boost to start and the value at which you want the ventilation unit to reach maximum boost. Appropriate values can be established based on the “AQ

now” value shown in the menu.

If it seems that the ventilation system reacts too quickly to changes in the air quality level, you can increase the ﬁltering time.

800 ppm

1400 ppm

1 min

4.6.4 Summer night cooling boost

The value “RH now”, the current moisture level, is shown on the settings menu.

The automatic humidity system measures the daily average value in the extract air and compares this with the current value. The ventilation starts to be boosted variably when the humidity has risen as much as the Boost

limit value.

If you put automatic sauna limit into service, the ventilation is boosted with the set value during the sauna. This function prevents any disruptive variations in the fan speeds while the sauna is working.

4.6.3 Auto Air Quality control

The function is available only on models equipped with a VOC sensor. The function increases the ventilation level steplessly according to the VOC level in the home.

The function can be activated and the level can be set from Smart shortcuts / Auto Air Quality control menu.

Summer night cooling effect is enhanced with boosting the ventilation if supply air temperature is relatively low.

The function can be activated and the level can be set from Smart shortcuts / Summer night cooling menu.

Summer night cooling Level Normal

Boost Low

The function is working automatically when summer night cooling is active. Boost level can be set to Off, Low, Normal, High or Full. The default setting is Low.

Note. User setting can be deﬁned by ad- vanced user from Smart functions settings.

4.6.5 Smart function diagnostics

Smart function operation can be checked from Main menu / Diagnostics / Smart func- tions view.

49Swegon reserves the right to alter speciﬁcations.

Smart functions

A+

AQ RH AH AH setpoint

A+ control RH control AQ control

830 ppm 770 ppm

41 %

11,8 g/m 12,6 g/m

-3 % 0 % 4 %

Smart control 1 %

The A+, AQ and RH corresponds CO2, VOC and humidity measurements. The AH an AH setpoint are absolute humidity values used by auto humidity control. The control information shows how much Smart functions boost the ventilation with respect to Home mode. The Smart control value shows the total boost effect of all Smart functions.

www.swegon.com50

5. Alarms and Troubleshooting

The unit has inbuild diagnostics for malfunction and protective functions to prevent damage. Malfunction is indicated with alarm in cooker hood and user interface. In case of alarm, contact service.

5.1 Alarm indication, cooker hood

If the ventilation unit detects critical alarm, all signal lamps on the cooker hood blinks three times every 30 seconds.

NOTE. The service reminder is indicated in cooker hood with one blinking damper timer signal lamp.

5.2 Alarm indication, control panel

If the ventilation unit detects alarm or info message it is indicated in the user panel main screen. The symbol for an active alarm is . The malfunction that has caused the alarm is shown in the menu (Main menu / Alarm). Info message indicates unconﬁrmed alarms when the malfunction ceases. Info message also indicates the set service interval has elapsed. The Info message can be reset from the Alarm menu.

NOTE. In case of active alarm, contact service and make note of alarm message, unit information and serial number (Main menu / Information).

5.3 Troubleshooting

A ventilation system is composed of several system components which all inﬂuence how the system operates. A malfunction in ventilation performance could be caused by any system component or fail in installation, commissioning or service.

The unit warranty is valid during the warranty period if unit installation, commissioning and service is done according this manual. If despite proper usage there are functional disruptions in the ventilation unit, register these using the response form at the address www.casahelp.ﬁ.

There are also instructions, service videos and frequently asked questions on the same website. You directly access a web page with model speciﬁc instructions by reading the QR code on the door of the ventilation unit with a smartphone.

NOTE. The unit is equipped with a reliable freeze protection function that guarantees continuous ventilation in the home even during extreme conditions. The freeze protection function may vary fan speeds.

NOTE. It is normal for small amounts of ice to form inside the unit under extreme cold conditions.

51Swegon reserves the right to alter speciﬁcations.

6. Service

Basic service, with following actions, must be done at least every 6 moths.

• Change the ﬁlters.

• Clean the inner surfaces of the ventilation unit by vacuum cleaning or with a damp cloth.

• Make sure that the condensate drain in the bottom of the ventilation unit is not clogged.

• Check that the ventilation unit works normally and that no alarms are indicated.

• Clean cooker hood grease ﬁlter.

Note. When cleaning the room supply and extract air valves be aware not to change valve position/setting.

Note. The fan speeds are set and measured in the commissioning of the ventilation system. The settings should not be changed as this may disturb system functionality.

6.1 Service reminder

The service reminder can be activated (from Main menu/Diagnostics / Service reminder menu) with preset time intervals. When the service reminder time has elapsed the symbol is displayed on the control panel’s screen and Smart cooker hood damper LED is blinking.

When servicing has been performed, the service reminder is reset from “Alarm” in the main menu. If service reminder is indicated in the cooker hood it can be reset by pressing the fan speed selector button for 5 seconds.

Service reminder can always be reset under the main menu item “Diagnostics / Service reminder”.

6.2 To open the ventilation unit

Before beginning any service work, isolate the power supply voltage by removing electric plug. Wait a few minutes before you open the inspection door of the ventilation unit so that the fans have time to stop and possible air heaters to cool down.

There is a locking bolt at the edge of the door

and the door is hung on hinges on the W3 and W4 ventilation units. The inspection door can be opened by turning the lock bolt with a screw driver for slotted screw heads. Always turn the service switch to the 0-position when the inspection door is open.

There is a locking bolt on the top edge of the W5 ventilation unit door. The inspection door can be opened by turning the lock bolt with a screw driver for slotted screw heads. Support the door on the top edge with the other hand when you open the door. Tilt the top edge of the door towards you, and then lift the door away from its position. The door weighs about 11 kg. Always turn the service switch to the 0-position when the inspection door is open.

On the W9 ventilation unit there are two locking bolts and doors are hung on hinges. Open the inspection door by turning the lock bolts with a screw driver for slotted screw heads.

6.3 Filter

The ﬁlters should be replaced at least every six months. The ﬁlters may need to be replaced more often in homes where there is considerable dust or if there are many impurities in the outdoor air.

In a new home, there is still dust from the construction period, and the ﬁlters can become soiled more quickly than usual. The ﬁrst ﬁlter change should therefore be made more often.

Note. Use only original Swegon ﬁlters. This is important, as ﬁlters with exactly the same appearance and size can have very different pressure losses and ﬁlter capacity. If an incorrect ﬁlter is used, the ventilation unit may not work as designed and Swegon is not responsible for possible malfunction.

Note. The ventilation unit must not be operated without ﬁlters.

6.4 Heat exchanger

The cleanliness and condition of the ventilation unit’s heat exchanger must be checked at least once a year. On W3, W4 and W9 ventilation units, the heat exchanger is removed by pulling it out. On the W5 ventilation unit, you need to ﬁrst pull out the heat exchanger’s sealing plate (ﬁgure W5, item 4) and then you can pull out the heat exchanger for inspection.

Clean the heat exchanger, if needed, with a soft brush, vacuum cleaner or under running water. If you ﬁnd it necessary to use detergent, choose one that does not corrode aluminium. The passages of the heat

exchanger should be dry before you reinstall the heat exchanger in the unit.

www.swegon.com52

CASA® W3/ W4 Smart

CASA® W5 Smart CASA® W9 Smart

1. Air ﬁlter

2. Service switch

Remember to change the lters twice a year!

With respect to the functionality of the ventilation unit, it is important to ensure that the ﬁlters are clean. Use only Swegon’s original ﬁlters.

Replacement lters from the Web:

www.swegonhomesolutions.com

53Swegon reserves the right to alter speciﬁcations.

7. Accessories

Accessories, control technology

• Smart control panel (SC10). Smart control panel with Exxact frame.

• Smart control panel (SC11). Smart control panel with Jussi frame.

• Smart humidity sensor (SRH). For Auto humidity control.

• Smart CO2 + humidity sensor (SRHCO2). For Auto Home/Away/Boost function and Auto humidity control.

• Smart VOC + humidity sensor (SRHVOC). For Auto Air Quality control and Auto humidity control.

• Smart Extension Modbus module (SEM). IO-extension module with relay and Modbus RTU (in and out connectors).

• Smart Extension Cable (SEC). IO-extension cable with Modbus RTU (single point connector).

• Humidity switch (117KKH). For the Boost operating mode activation.

• Fireplace function switch (102TKC). A push button or remote Fireplace function activation.

• Presence sensor (102LT). For Boost or Away mode activation by movement detection.

• Operation mode switch. (any potential free switch) For Travelling, Away, Home or Boost mode activation.

• External CO2 sensor (117HDL). For Auto Home/Away/Boost function.

• Pressure switch (117PK2). For cooker hood or central vacuum cleaner function activation if state signal is not available.

Supply air cooling unit, water/liquid

• For 160 mm ducts; SDCW 160 (LVI-no

7906805). The height 255 mm, pipe connection Cu 10 mm.

• For 200 mm ducts; SDCW 200 (LVI-no

7906806). Pipe connection Cu 22 mm.

• For 250 mm ducts; SDCW 250F (LVI-no

7906807). Pipe connection Cu 22 mm.

Supply air heating unit, water

• For 125 mm ducts; SDHW 125 (LVI-no.

7906803). The height 255 mm, pipe connection Cu 10 mm.

• For 160 mm ducts; SDHW 160 (LVI-no.

7906804). Pipe connection Cu 10 mm.

• For 200 mm ducts; SDHW 200

Preheater/prechiller for the outdoor air, ground liquid

• For 250 mm ducts; SDHW 250F (LVI-no.

7906808). Body fully insulated, wall mounting bracket/ceiling mounting frame and air ﬁlter supplied. Pipe connection Cu 22 mm.

Preheater for the outdoor air, electrical

• For 125 mm duct; SDHE125-1T (LVI-no.

7906723). Air ﬁlter unit; FLK 12.

• For 160 mm duct; SDHE160-1T (LVI-no.

7906724). Air ﬁlter unit; FLK 16.

• For 200 mm duct; SDHE200-1T (LVI-no.

7906725). Air ﬁlter unit; FLK 20.

www.swegon.com54

55Swegon reserves the right to alter speciﬁcations.

Swegon CASA R2 Smart, CASA W4 Smart, CASA R3 Smart, CASA R5H Smart, CASA R7 Smart Instructions For Use Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
