Swegon CASA Blues Series, CASA Blues Smart, CASA Blues Central, CASA BPJ8V, CASA BPJ8 Installation Instruction
...
Swegon CASA® Blues
Asennusohje | Installationsanvisning | Installasjonsveiledning | Installation instruction
9
10
1
2
Osaluettelo
1. LED-paneeli
2. Kosketuspaneelin elektroniikka
3. Etupaneeli
4. Rasvasuodatin
5. LED-suojalasi
6. sulkuläppä varrella (ei Blues
Free Flow)
7. Sähkölaatikko
8. Asennustarvikkeet
9. Äänenvaimenninlaatikko
(Blues Central)
10. Teholähde: 24 V, 12 W, 0,5 A
Lisävarusteet
• Hormisuoja, RST: BPJ8
• Hormisuoja, valkoinen: BPJ8V
• Poistoilmaventtiili Free Flow
-kupuihin: 3202
Varaosat
• Rasvasuodatin (1 kpl): 610002
• LED-valon suoja: 613523
• LED-paneeli: 603086
Liitäntätehot
• Teholähde: 24 V, 12 W, 0,5 A
• Valaisinteho: 8 W
• Kokonaisteho: 12 W
Komponentförteckning
1. LED-panel
2. Elektronik för pekpanel
3. Frontpanel
4. Fettfilter
5. Skyddsglas för LED-belysning
6. Avstängningsspjäll med arm (ej
Blues Free Flow)
7. Apparatlåda
8. Monteringsdetaljer
9. Ljuddämparlåda
(Blues Central)
10. Nätadapter: 24 V, 12 W, 0,5 A
Tillbehör
• Kanalinklädnad, rostfritt stål:
BPJ8
• Kanalinklädnad, vit: BPJ8V
• Frånluftsventil till Free Flow-
kåpor: 3202
Reservdelar
• Fettfilter (1 st.): 610002
• Skydd för LED-belysning: 613523
• LED-panel: 603086
Anslutningseffekter
• Nätadapter: 24 V, 12 W, 0,5 A
• Belysningseffekt: 8 W
• Totaleffekt: 12 W
3
4
8
Komponentliste
1. LED-panel
2. Elektronikk for pekeskjerm
3. Frontpanel
4. Fettfilter
5. Beskyttelsesglass for
LED-belysning
6. Avstengningsspjeld med arm
(ikke Blues Free Flow)
7. Apparatboks
8. Monteringsdetaljer
9. Lyddemperboks
(Blues Central)
10. Nettadapter: 24 V, 12 W, 0,5 A
Tilbehør
• Kanalinnkledning, rustfritt stål: BPJ8
• Kanalinnkledning, hvit: BPJ8V
• Avtrekksluftventil til Free Flow-
hetter: 3202
Reservedeler
• Fettfilter (1 stk.): 610002
• Beskyttelse for LED-belysning:
613523
• LED-panel: 603086
Tilkoblingseffekter
• Nettadapter: 24 V, 12 W, 0,5 A
• Belysningseffekt: 8 W
• Totaleffekt: 12 W
6
7
5
List of components
1. LED panel
2. Electronics for touch panel
3. Front panel
4. Grease filter
5. Protective glass for LED lighting
6. Shut-off damper with arm (not
Blues Free Flow)
7. Control box
8. Assembly parts
9. Sound attenuator box
(Blues Central)
10. Mains adapter: 24 V, 12 W, 0.5 A
Accessories
• Duct cover, stainless steel: BPJ8
• Duct cover, white: BPJ8V
• Extract air register to Free Flow
hoods: 3202
Spare parts
• Grease filter (1 pcs.): 610002
• Protection for LED lighting:
613523
• LED panel: 603086
Connection outputs
• Mains adapter: 24 V, 12 W, 0.5 A
• Lighting output: 8 W
• Total output: 12 W
Blues_b-m/250418
1
139 115 50
640-890
min. 500
130
A
B
600 mm 8,5 kg
500 mm 8 kg
5
BLUES.250418
FI
1. Pura kupu pahvilaatikosta ja
tarkasta, että se on ehjä. Viallista
tuotetta ei saa asentaa eikä ottaa
käyttöön.
Suojaa liesi asennuksen ajaksi ja
käsittele kupua varoen.
149
Kuvun voi asentaa toimitukseen
sisältyvien kiinnitystarvikkeiden
avulla keittiön yläkaapiston yhteyteen. Seinäasennusta varten
on lisävarusteena saatavilla
hormisuoja.
2
2. Asennus kaapiston yhteyteen.
Kiinnitä varustepussista löytyvät
neljä kulmarautaa kuvun päälle
kuvan 2 mukaisesti. Valitse kuvun
sivuille tulevien kulmarautojen
sijainti keittiön sivukaapit ja maustekaappi huomioon ottaen.
6
Kiinnitä kupu seinään ja viereisiin
yläkaappeihin. Varmista, että kupu
tulee vaakasuoraan. Keittotason
ja liesikuvun välisen turvaetäisyyden tulee olla vähintään 400 mm.
3
Kaasulieden yhteydessä turvaetäisyys on vähintään 650 mm.
3. Paina äänenvaimenninlaatikko
paikalleen. (Vain Central)
Kytke ilmanvaihtoputki poistokanavasta liesikuvun tai äänenvaimenninlaatikon lähtökaulukseen.
Kanavan tulee olla tuettu, eikä se
saa painaa kupua.
4. Viimeistele asennus. Kytke
ilmanvaihtoputki poistokanavasta
4
A
B
7
liesikuvun tai äänenvaimenninlaatikon lähtökaulukseen. Kanavan
tulee olla tuettu, eikä se saa painaa
kupua.
Kytke syöttöjohto (A) kuvun liittimeen ja laita teholähde pistorasiaan.
Blues Smart: Liitä kupu modulaarikaapelilla (B) ilmanvaihtokoneeseen.
5. Asennus seinälle. Tarvittavat
kiinnitystarvikkeet toimitetaan lisävarusteena saatavan hormisuojan
mukana. Hormisuojan kiinnikkei-
EXT OUT
NO NO
max 30 V / 5 A
POWER
24 VDC
den mitoitus on esitetty kuvassa 5.
6. Kiinnitä asennusraudat kuvun
päälle ja seinään kuvan 6 mukaisesti.
7. Nosta hormisuoja paikoilleen ja
lukitse kahdeksalla ruuvilla kuvan
2
Oikeus muutoksiin pidätetään. | Rätt till ändringar förbehålles.www.swegonhomesolutions.fi
7 mukaisesti.
BLUES.250418
SE
1. Ta spiskåpan ur kartongen och
kontrollera att den inte har några
skador. En felaktig produkt får
inte installeras och inte tas i bruk.
Skydda spisen medan installationen pågår och hantera spiskåpan
varsamt.
Med de medföljande fästdetaljerna kan spiskåpan installeras
intill kökets överskåp. En kanalinklädnad finns som tillbehör för
väggmontering.
2. Installation intill köksskåp. Fäst
de fyra kantjärnen ur materielpåsen enligt bild 2. Välj placeringar
för kantjärnen vid spiskåpans
sidor, på lämpliga platser med
hänsyn till kryddhyllan och köksskåpen på sidorna.
Fäst kåpan i väggen och i överskåpen på båda sidorna. Se till
att spiskåpan placeras vågrätt.
Säkerhetsavståndet mellan spishällen och spiskåpan ska vara
minst 400 mm. Ovanför en gashäll ska säkerhetsavståndet vara
minst 650 mm.
3. Montera ljuddämparlådan på
sin plats. (Endast Central).
Anslut ventilationsröret från
utloppskanalen till spiskåpans eller
ljuddämparlådans utgångskrage.
Kanalen ska vara uppstödd och
får inte tynga spiskåpan.
4. Slutför installationen. Anslut
ventilationsröret från utloppskanalen
till spiskåpans eller ljuddämparlådans
utgångskrage. Kanalen ska vara uppstödd och får inte tynga spiskåpan.
Anslut matningskabeln (A) till spiskåpans anslutningskontakt och stick in
nätadaptern i vägguttaget.
Blues Smart: Anslut kåpan med
modularkabeln (B) till ventilationsaggregatet.
5. Montering på vägg: nödvändiga
fästdetaljer levereras tillsammans
med kanalinklädnaden som finns
som tillbehör. Måtten för kanalinklädnadens fästen anges i bild 5.
6. Fäst monteringsjärnen ovanpå
spiskåpan och i väggen enligt bild 6.
7. Lyft upp kanalinklädnaden på
sin plats och lås den med åtta
skruvar enligt bild 7.
NO
1. Ta kjøkkenhetten ut av karton-
gen og kontroller at den er fri for
skader. Et produkt med feil må
ikke installeres og ikke tas i bruk.
Beskytt komfyren under monteringen
og håndter kjøkkenhetten forsiktig.
Kjøkkenhetten kan monteres inntil
kjøkkeninnredningens overskap.
En kanalinnkledning fås kjøpt som
tilbehør for veggmontering.
2. Montering inntil overskap.
Fest de fire beslagene fra materialposen som vist i illustrasjon 2.
Plasser beslagene på kanten av
kjøkkenhetten. Ta hensyn til krydderhyllens og kjøkkenskapenes
plassering på begge sider.
Fest kjøkkenhetten i veggen og i
overskapene på begge sider. Vær
nøye med å plassere kjøkkenhetten
vannrett. Av sikkerhetsmessige årsaker skal det være minst 400 mm
avstand mellom komfyren og kjøkkenhetten. Over gasskomfyrer skal
avstanden være minst 650 mm.
3. Monter lyddemperboksen på
plassen sin. (Kun Central).
Koble til ventilasjonsrøret mellom
utløpskanalen og kjøkkenhettens
eller lyddemperboksens utgangskrage. Kanalen skal støttes opp og
må ikke tynge kjøkkenhetten.
4. Fullfør installasjonen. Koble til
ventilasjonsrøret mellom utløpskanalen og kjøkkenhettens eller
lyddemperboksens utgangskrage.
Kanalen skal ha understøttelse og
må ikke hvile på kjøkkenhetten.
Koble matekabelen (A) til kjøkkenhettens tilkoblingskontakt og sett
nettadapteren inn i stikkontakten.
Blues Smart: Koble til hetten med modulærkabelen (B) til
ventilasjonsaggregatet.
5. Veggmontering: De nødvendige
festeanordningene leveres sammen
med kanalinnkledningen, som fås
som tilbehør. Mål for kanalinnkledningens fester er angitt i illustrasjon 5.
6. Fest monteringsbeslagene på
oversiden av kjøkkenhetten og i veggen, se illustrasjon 6.
7. Løft kanalinnkledningen på
plass og lås den fast med åtte
skruer, som vist i illustrasjon 7.
EN
1. Take the cooker hood out of the car-
ton and check that it is not damaged. A
defective product must not be installed
and must not be put into operation.
Protect the cooker during installation
and handle the cooker hood carefully.
The cooker hood can be installed in
an upper kitchen cupboard using the
fasteners supplied. A duct cover is available as an accessory for wall mounting.
2. Installation against a kitchen cup-
board. Secure the four edge pieces
from the material bag as shown in the
figure 2. Select the placement of the
edge pieces on the sides of the cooker
hood, positioning them appropriately
with regard to the spice rack and the
kitchen cupboards on the sides.
Fasten the hood on the wall and to
both sides of the cupboard. Be sure to
position the cooker hood horizontally.
The safety clearance between cooker
hob and cooker hood should be at least
400 mm. Above a gas hob, the safety
clearance should be at least 650 mm.
3. Install the sound attenuator box
into position. (Only Central).
Connect the ventilation pipe from the
outlet duct to the outlet collar on the
cooker hood or the sound attenuator
box. The duct must be supported and
not weigh down the cooker hood.
4. Complete the installation. Connect
the ventilation pipe from the outlet
duct to the outlet collar on the cooker
hood or the sound attenuator box.
The duct must be supported and not
weigh down the cooker hood.
Connect the power supply cable (A) to
the cooker hood’s connector and insert
the mains adapter in the wall socket.
Blues Smart: Connect the hood with
the modular cable (B) to the ventilation unit.
5. Wall mounting: The fasteners
needed are supplied together with
the duct cover that is available as an
accessory. The measurements for the
fastener for the duct cover are specified in figure 5.
6. Secure the mounting brackets on
top of the cooker hood and in the
wall as shown in figure 6.
7. Finally lift the duct cover up to
into position and lock with eight
screws as shown in figure 7.
Oikeus muutoksiin pidätetään. | Rätt till ändringar förbehålles. 3www.swegonhomesolutions.fi
525
331
169

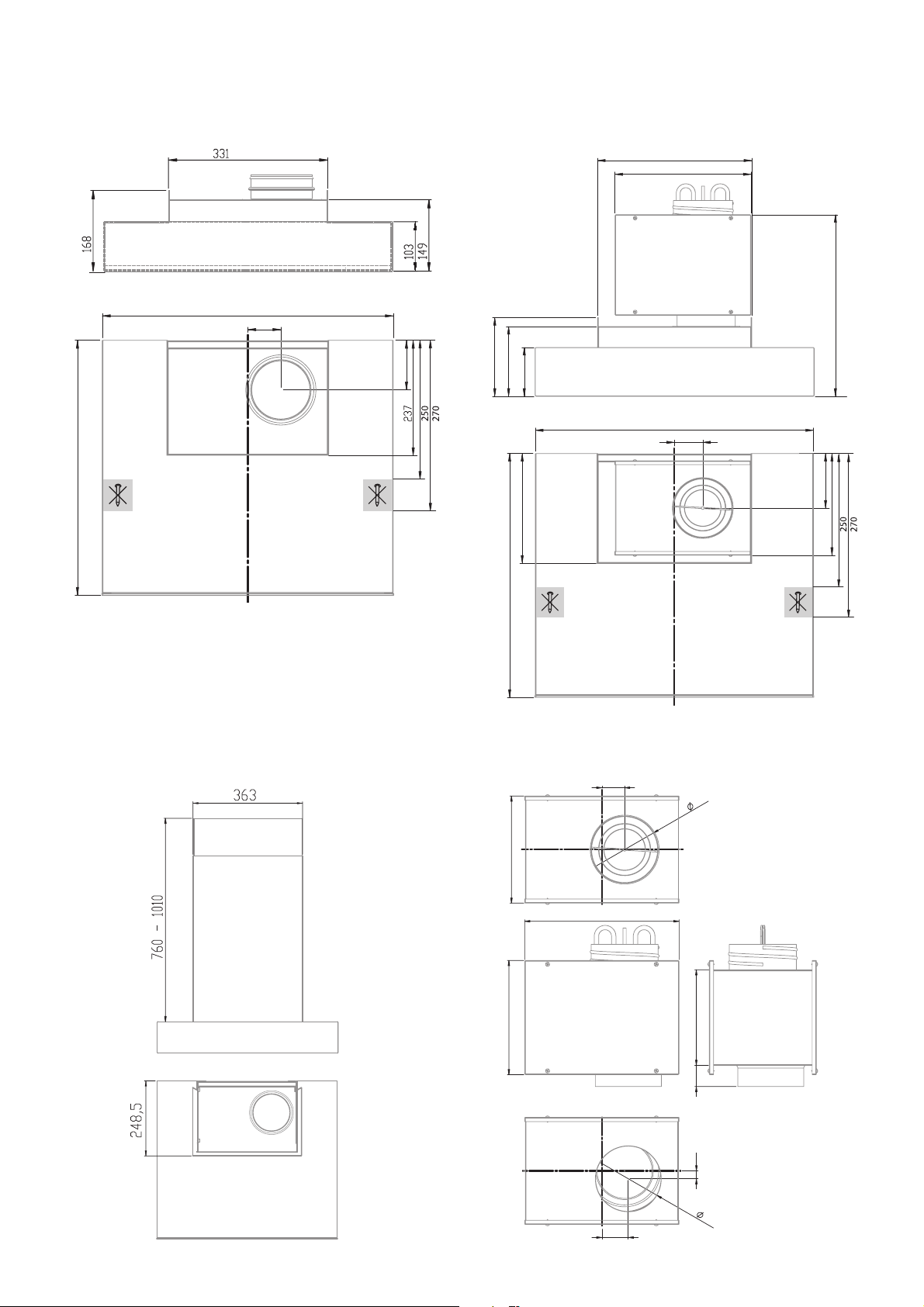

Mittatiedot | Måttuppgifter | Målopplysninger | Dimensions
217
203
43
Blues Smart | Blues Free Flow Blues Central
293
(498)/598
68
102
150
525
103
236
(498)/598
61
391
117
219
BPJ8 | BPJ8V
Hormisuoja | Kanalinklädnad | Kanalinnkledning | Duct cover
CAVH
Äänenvaimenninlaatikko | Ljuddämpare | Lyddemper | Sound attenuator
125
293
181
40
15
50
125
