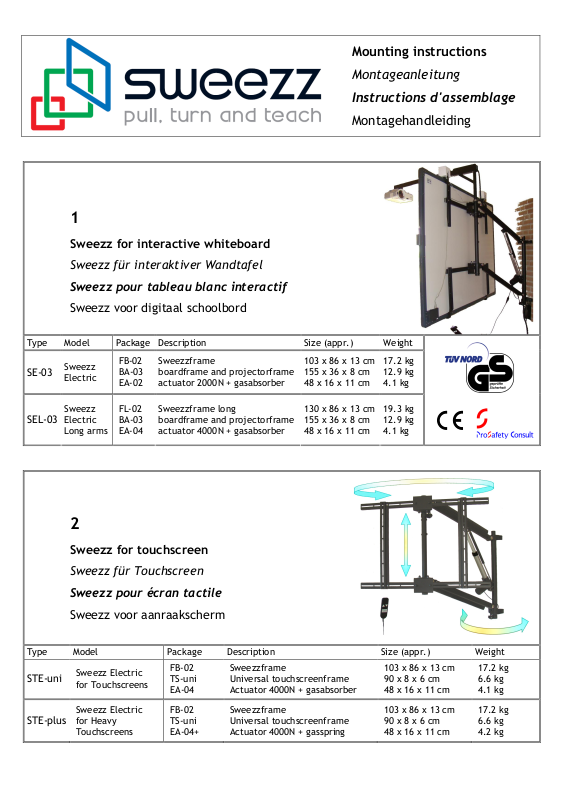

sweezz SEL-03, SE-03, STE-uni, STE-plus Mounting Instructions

Download

Page 1

Mounting instructions

Montageanleitung

Instructions d'assemblage

Montagehandleiding

Sweezz for interactive whiteboard Sweezz für interaktiver Wandtafel

Sweezz pour tableau blanc interactif

Sweezz voor digitaal schoolbord

Type Model Package Description Size (appr.) Weight

SE-03

SEL-03

Sweezz Electric

Sweezz Electric Long arms

FB-02 BA-03 EA-02

FL-02 BA-03 EA-04

Sweezzframe boardframe and projectorframe actuator 2000N + gasabsorber

Sweezzframe long boardframe and projectorframe actuator 4000N + gasabsorber

103 x 86 x 13 cm 155 x 36 x 8 cm 48 x 16 x 11 cm

130 x 86 x 13 cm 155 x 36 x 8 cm 48 x 16 x 11 cm

17.2 kg

12.9 kg

4.1 kg

19.3 kg

12.9 kg

4.1 kg

Sweezz for touchscreen

Sweezz für Touchscreen

Sweezz pour écran tactile

Sweezz voor aanraakscherm

Type Model Package Description Size (appr.) Weight

FB-02 TS-uni EA-04

FB-02 TS-uni EA-04+

STE-uni

STE-plus

Sweezz Electric for Touchscreens

Sweezz Electric for Heavy Touchscreens

Sweezzframe Universal touchscreenframe Actuator 4000N + gasabsorber

Sweezzframe Universal touchscreenframe Actuator 4000N + gasspring

103 x 86 x 13 cm 90 x 8 x 6 cm 48 x 16 x 11 cm

17.2 kg

6.6 kg

4.1 kg

17.2 kg

6.6 kg

4.2 kg

Page 2

Mounting instructions

= 165 cm

With column

Check the wall

With

out

column

Montageanleitung Instructions d’assemblage

Montagehandleiding

Sweezz Electric SE-03 SEL-03

Actuator 2000 Newton 4000 Newton dist. ± 80 cm ± 107 cm range ± 67 cm ± 92 cm H4 (board) 99 - 144 cm 99 - 144 cm aspect 4:3 16:10 / 16:9 P1 max. 40 kg dist-p 30 - 150 cm P2

(dist-p = 150 cm)

(dist-p = 60 cm)

H1 160 – 175 cm H2 see / siehe /voir / zie 5 H3 72 cm H5

(H1=165 cm)

( H1

= 165 cm)

Pull (Situation A) ≤ 115 kg ≤ 150 kg Pull (Situation B) ≤ 45 kg ≤ 60 kg

max. 8 kg

max. 12 kg

58 - 125 cm 53 - 145 cm

pos. 1: pos. 3: pos. 5:

28 - 95 cm 23 - 115 cm 38 - 105 cm 33 - 125 cm 48 - 115 cm 43 - 135 cm

Sweezz for interactive whiteboard

Sweezz für interaktiver Wandtafel

Sweezz pour tableau blanc interactif

Sweezz voor digitaal schoolbord

Ohne Säule Sans colonne

Zonder zuil

Extra in Situation A:

Extra dans situation A :

for more support / für mehr Stärke /

pour plus d’appui / voor meer steun

Kontrolliere die Wand Controlez la paroi

Controleer de muur

Mit Säule

Avec colonne Met zuil

Page 3

Position A, B, …?

A B

ø 16

BM-01: 6 x

Board ‘sweezzes’ left or right from the centre

Tafel ‘sweezzt’ links oder rechts von der Mitte

Tableau ‘sweezze’ à droit ou à gauche du centre

Bord ‘sweezzt’ links en rechts van het midden

Frontal teaching in the centre, instruction beside

Frontalunterricht in der Mitte, Instruktion zur Seite

Enseignement frontal au milieu, instruction à côté

Frontaal onderwijs in het midden, instructie opzij

Mind the sweezz reach

Achte auf dem Sweezz-Schwenkbereich

Attention à la portée sweezz

Let op het sweezz-zwenkbereik

1.1

Situation A Situation B



see / siehe /voir / zie 1.1A + 1.1C



see / siehe /voir / zie 1.1B + 1.1C + 1.1D

1.1A Sweezz-frame:

In solid wall (without column)

In stabiler wand (ohne Säule)

En paroi solide (sans colonne)

In stevige muur (zonder zuil)

Qualified persons only

Nur qualifiziertes Personal

Personel qualifié seulement

Alleen kundig personeel

No water, gas, electricity pipes?

Keine Wasser-, Gas-, Elektrizitätsleitungen?

Pas des tuyaus eau, gaz, électricité?

Geen water-, gas-, electriciteitsleidingen?

with / mit / avec / met

shield anchor with bolt

Keilanker mit Bolzen

boulon à cheville

keilhuls met bout

Page 4

1.1B Sweezz-frame:

ø 6

hollow wall anchor

nly with column

Adjust

STE-plus

(touchscreen)

In hollow wall with column

In hohler Wand mit Säule

En paroi creux avec colonne

In holle wand met zuil

Gipskartondübel

cheville à expansion

hollewand anker

1.1C Sweezz-frame:

Gas absorber * and motor

Gasdämpfer* und Motor

Amortisseur gaz* et moteur

Gasdemper * en motor

*= gas spring / Gasfeder / printemps de gaz / gasveer

1.1D Limiter:

Nur mit Säule

Avec colonne seulement Alleen met zuil

Justieren

Ajuster Afstellen

Page 5

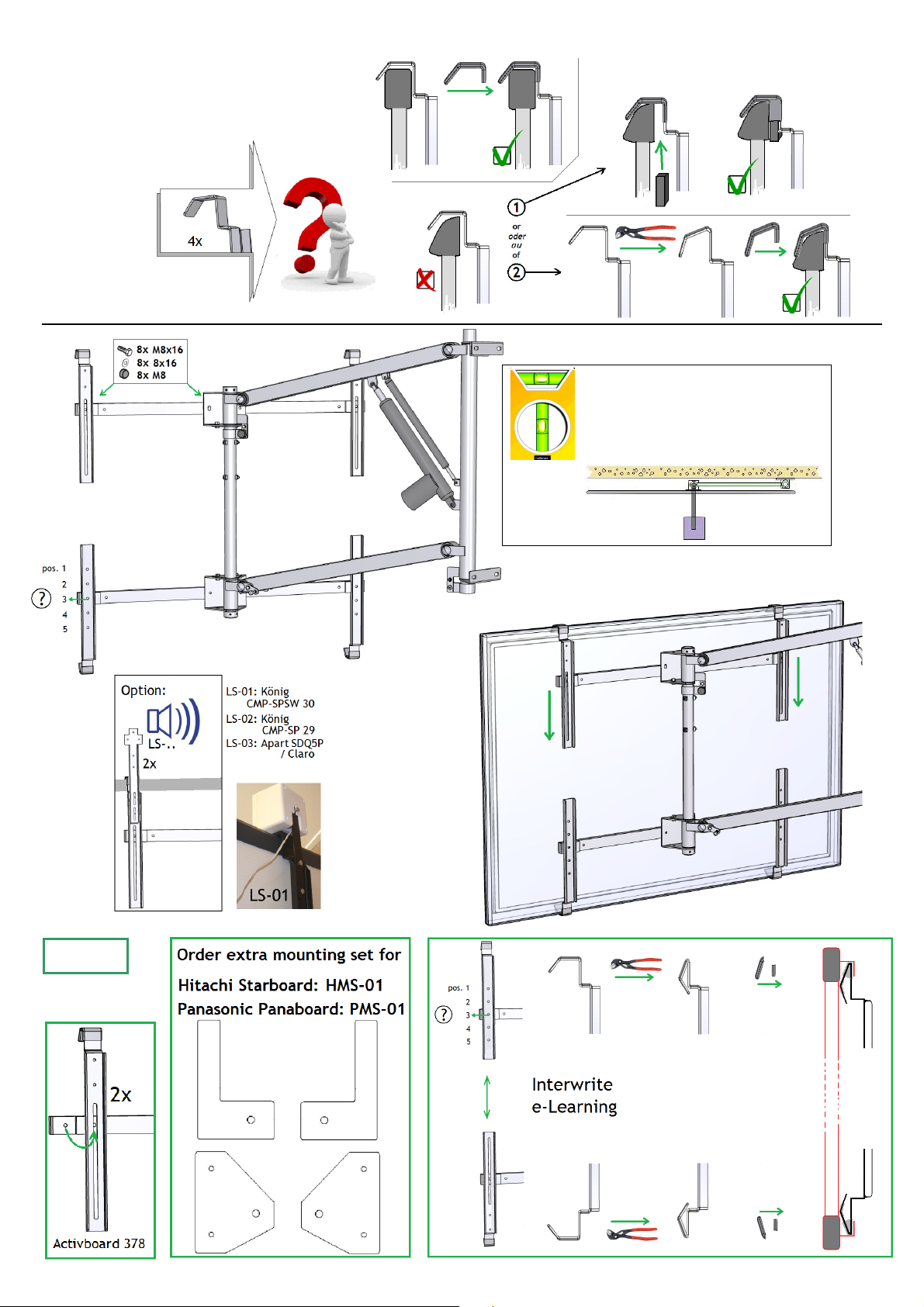

1.2 Board-frame:

Special:

Adjust parallel to the wall

Parallel zur Wand justieren

Ajuster parallèle à la paroi Evenwijdig aan de wand afstellen

Page 6

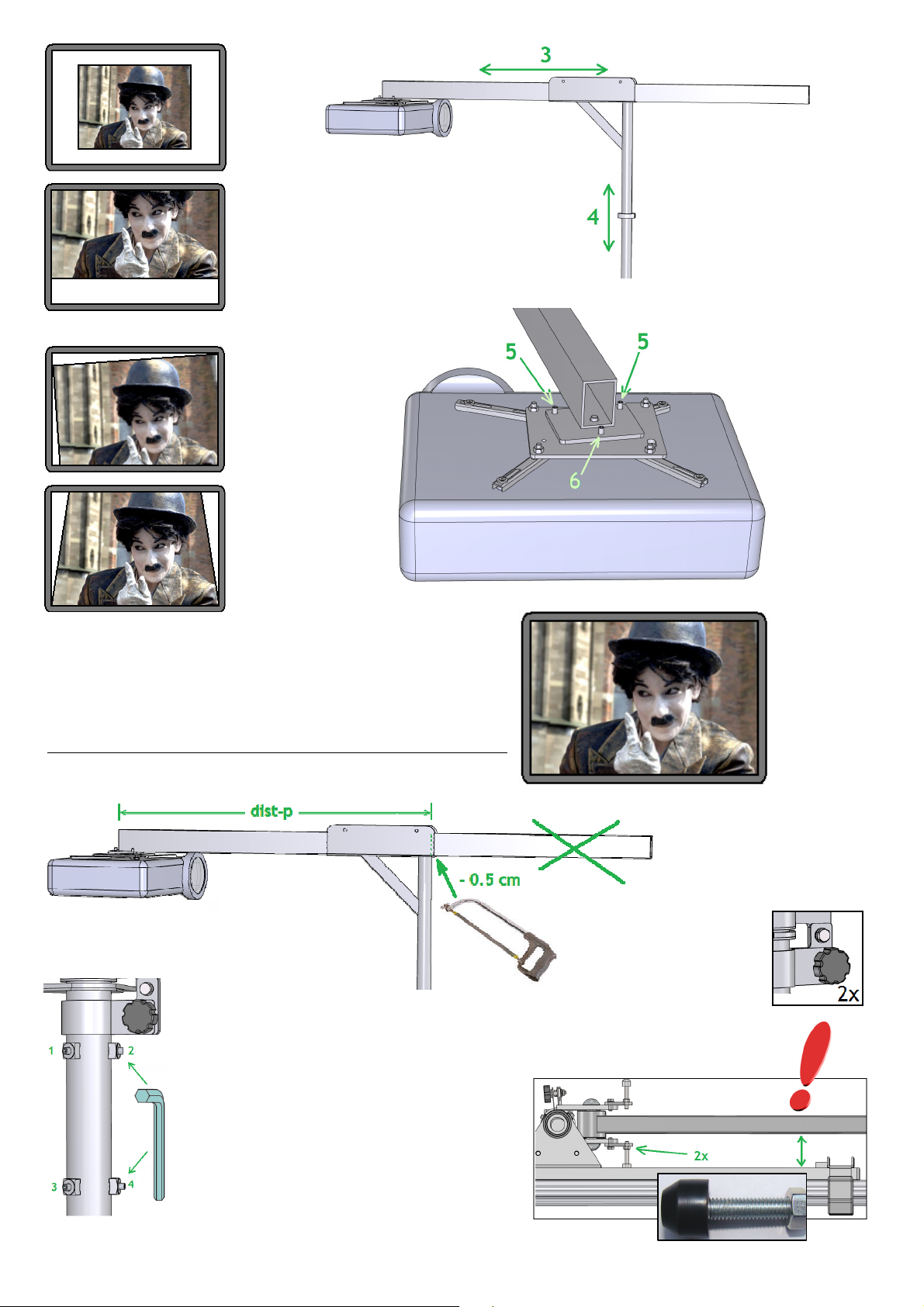

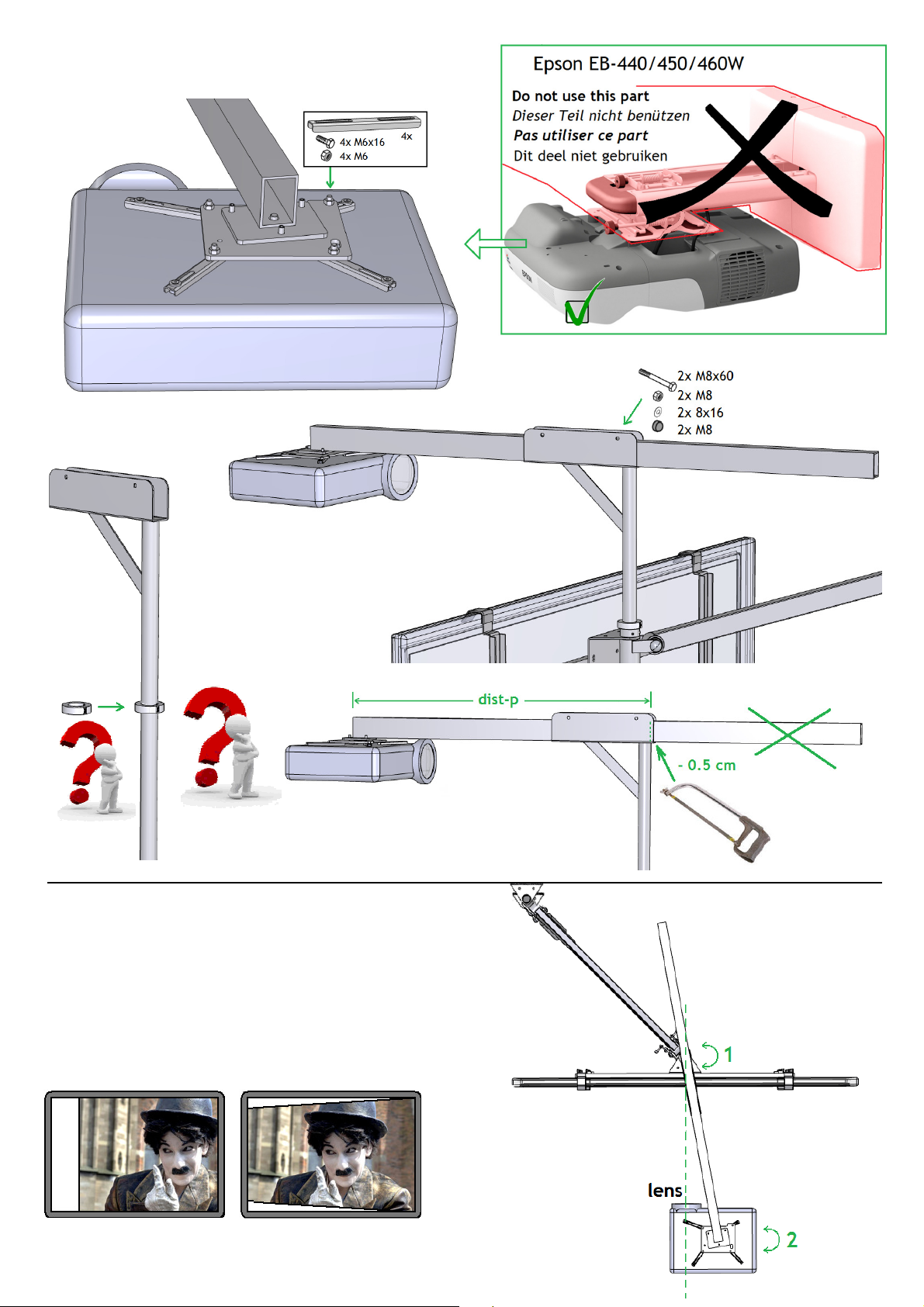

1.3 Projector-frame:

1 - 2

see / siehe / voir / zie Adjusting (3, 4)

1.4 Adjusting / justieren / ajuster / afstellen:

All projector settings set to zero, zoom to wide.

Alle Projektoreinstellungen auf Null, Zoom auf Weitwinkel.

Projecteur tout reglé à zero, zoom à large. Alle beamerinstellingen op nul, zoom op ‘wide’.

Page 7

Tighten carefully, but firm:

Adjust

Repeat step 1 to 6 till image is correct.

Schritt 1 bis 6 wiederholen bis das Bild korrekt ist.

Repétez 1 à 6 jusqu’a l’image est correcte.

Herhaal stap 1 tot 6 tot het beeld correct is.

Vorsichtig, aber fest anziehen:

Serrez prudemment, mais ferme:

Voorzichtig, maar strak vastzetten: 1 – 2 – 1 – 2 – 1 – 2 – 1 – 2 - ……… 3 – 4 – 3 – 4 - 3 – 4 – 3 – 4 - ………

Keep checking the image. Überprüfe dauernd das Bild.

Controlez toujours l’image. Controleer steeds het beeld.

Justieren

Ajuster

Afstellen

Page 8

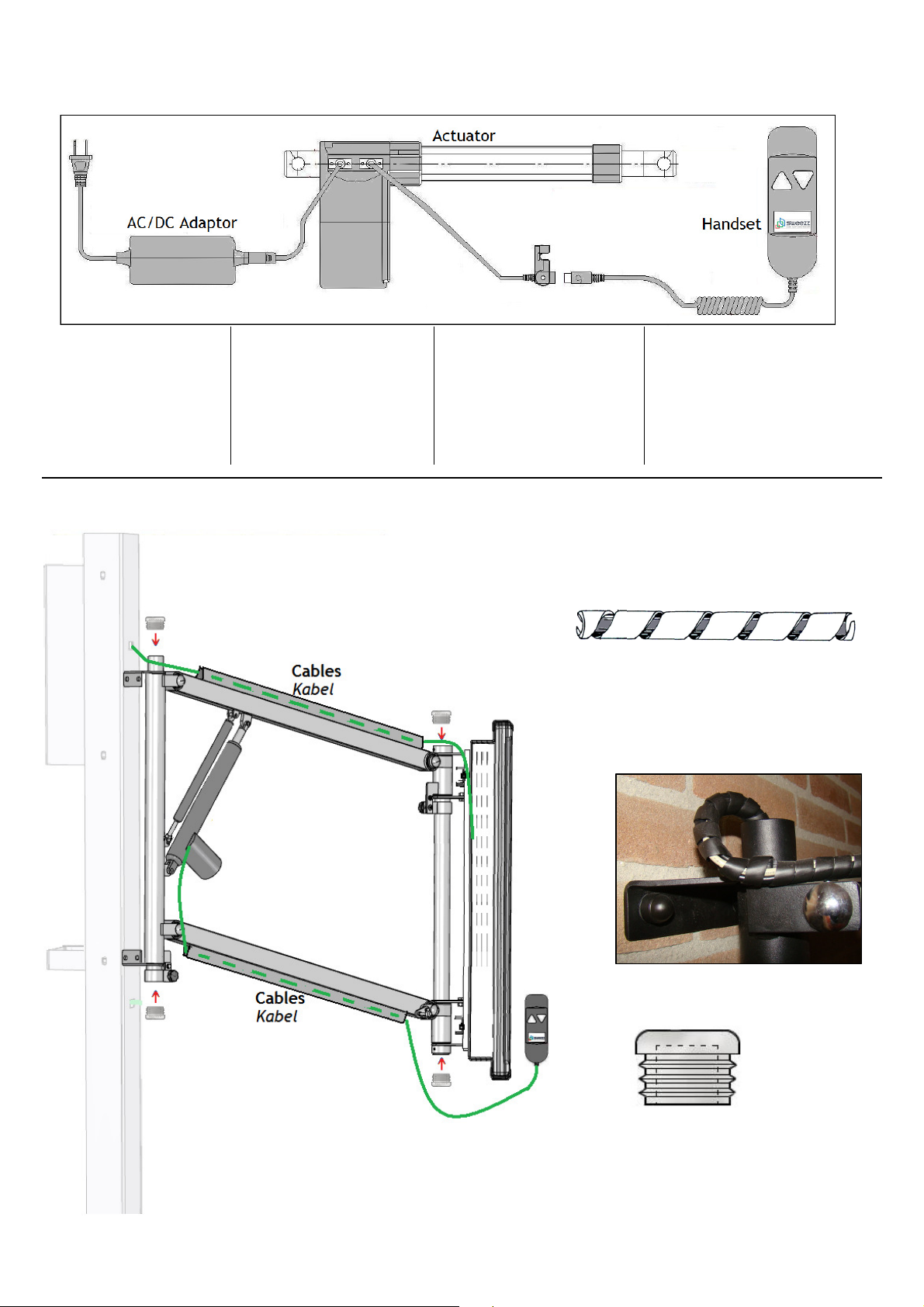

1.5 Connect / Anschliessen / Connecter / Aansluiten

Mind the distance to the ceiling and other obstacles in the sweezz reach. Use switch ES-01 if necessary.

Achte auf den Abstand zur Decke und auf andere Hindernisse im Sweezzbereich. Benütze Schalter ES-01 wenn nötig.

Payez attention à l’hauteur du plafond et autres obstacles dans la portée sweezz. Utilisez commutateur ES-01 si nécessaire.

Let op de hoogte van het plafond en andere obstakels in het sweezzbereik. Gebruik zo nodig schakelaar ES-01.

1.6 Lay-out:

Protect the cables.

Schütze die Kabel. Protégez les câbles.

Bescherm de kabels.

Shut off open tube ends.

Schliesse offene Rohrenden ab. Fermez les tubes ouverts.

Sluit open buiseinden af.

Page 9

= 165

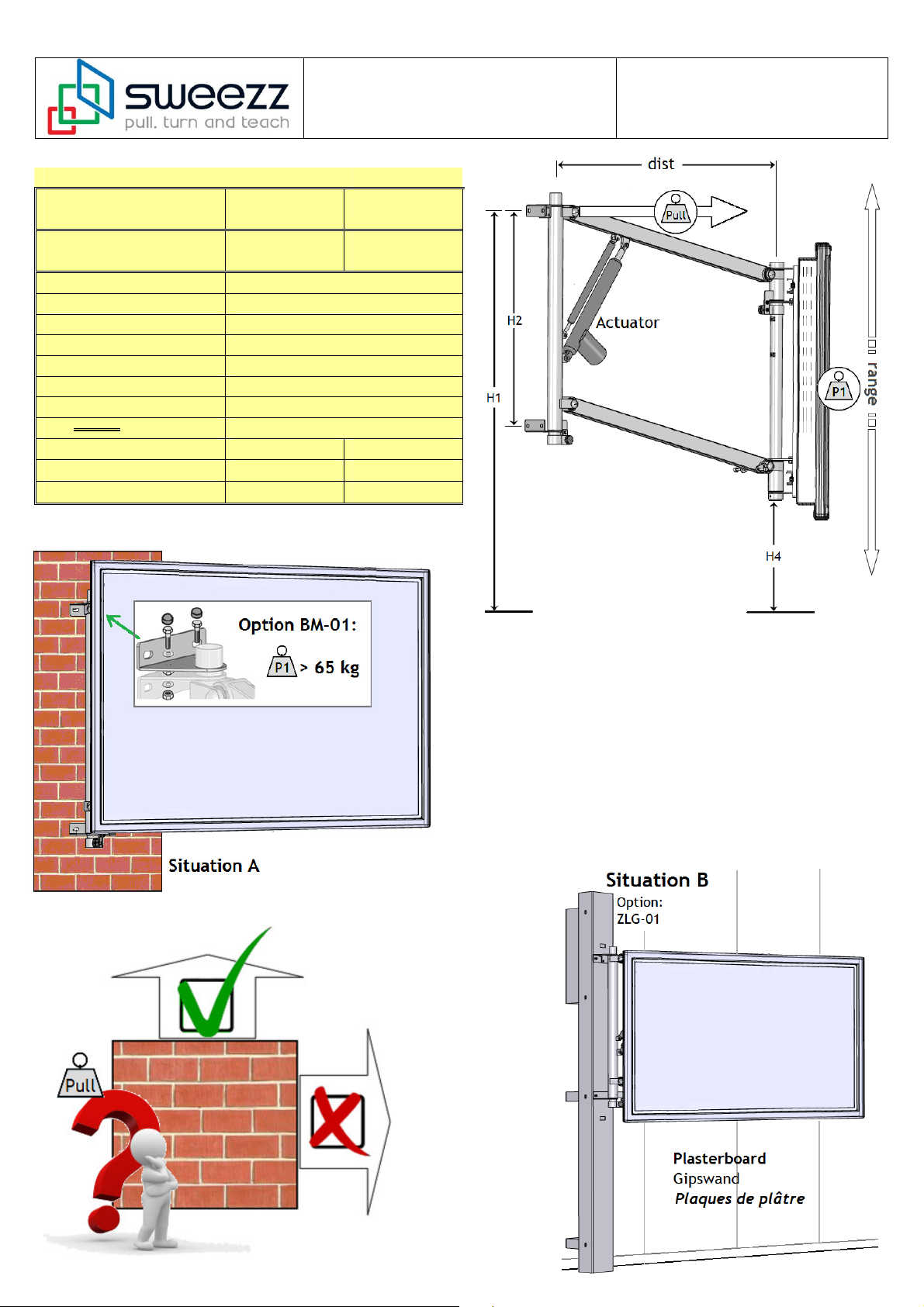

Mounting instructions

With

out

column

With column

Montageanleitung

Instructions d’assemblage

Montagehandleiding

STE-uni STE-plus Force: actuator

+ absorber Force: actuator

+ 1500 N gasspring aspect 4:3 / 16:10 / 16:9

dist. ± 80 cm range ± 67 cm H1 160 – 175 cm H2 72 cm Size touchscreen ≥ 42” H4

(H1=165 cm)

58 - 125 cm P1 (BM-01) max. 65 kg P1 ( BM-01 / ZLG-01) max. 95 kg max. 130 kg Pull (Situation A) Pull (Situation B)

4000 Newton (= ± 400 kg)

≤ 133 kg

≤ 57 kg

5500 Newton

(= ± 550 kg)

≤ 182 kg

≤ 78 kg

Sweezz for touchscreen

Sweezz für Touchscreen

Sweezz pour écran tactile

Sweezz voor aanraakscherm

Ohne Säule Sans colonne

Zonder zuil

Mit Säule

Avec colonne Met zuil

Page 10

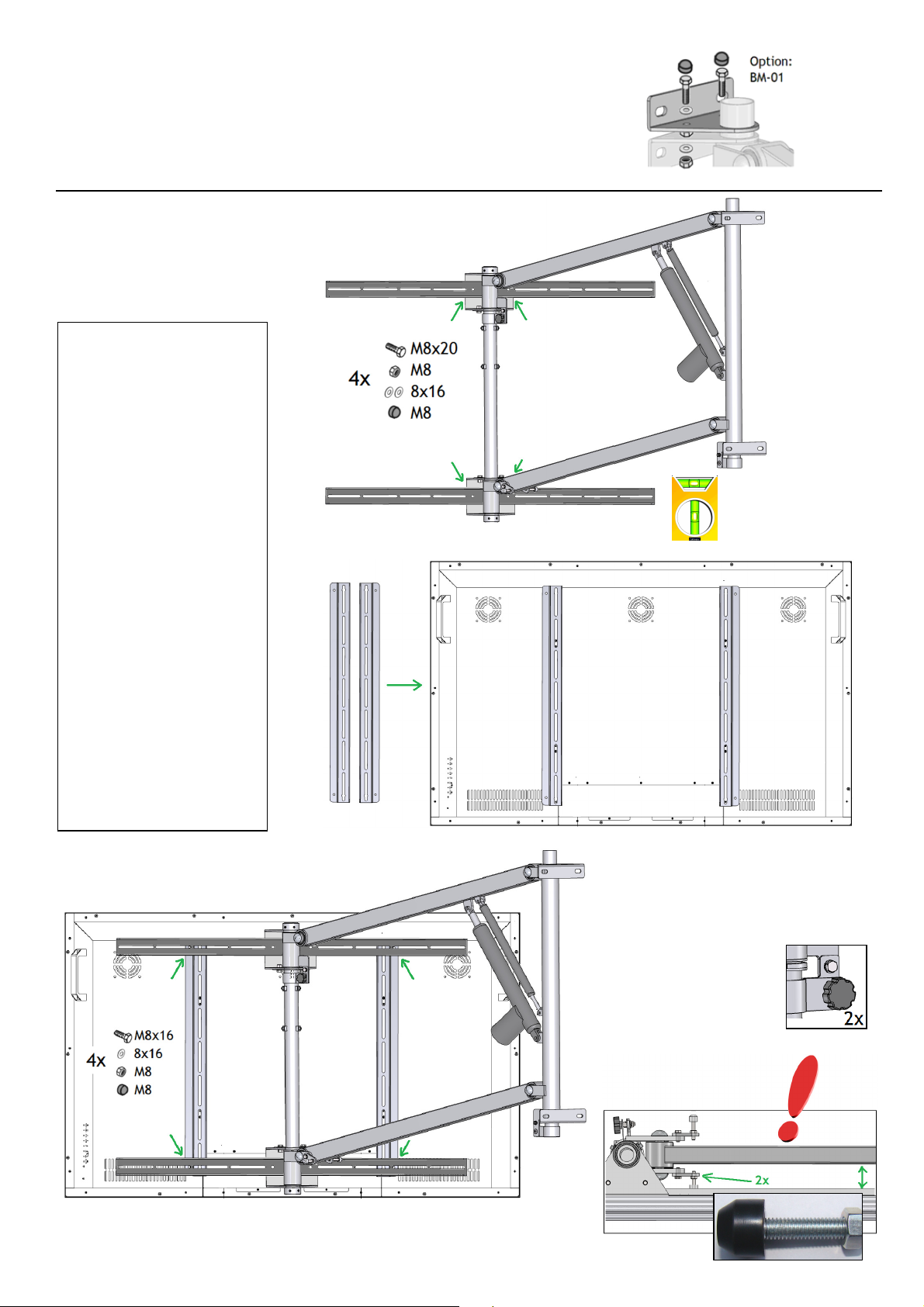

2.1 Sweezzframe

TIP: Mount the

Adjust

Situation A  see / siehe /voir / zie 1.1A + 1.1C

(+ BM-01 ?)

Situation B  see / siehe /voir / zie 1.1B + 1.1C + 1.1D

2.2 Touchscreenframe

touchscreen to the Sweezz on a table, afterwards let the Sweezz lift it out of the box.

TIP: Montiere das Touchscreen auf einem Tisch an dem Sweezz. Der hebt ihn danach aus dem Schachtel.

TUYAU: Assemblez l’écran tactile au Sweezz sur une table. Après le Sweezz peut lever l’écran de la boîte.

TIP: Monteer het aanraakscherm op een tafel aan de Sweezz; die tilt hem daarna uit de doos.

Justieren

Ajuster

Afstellen

Page 11

Protect the cables.

Shut off open tube ends.

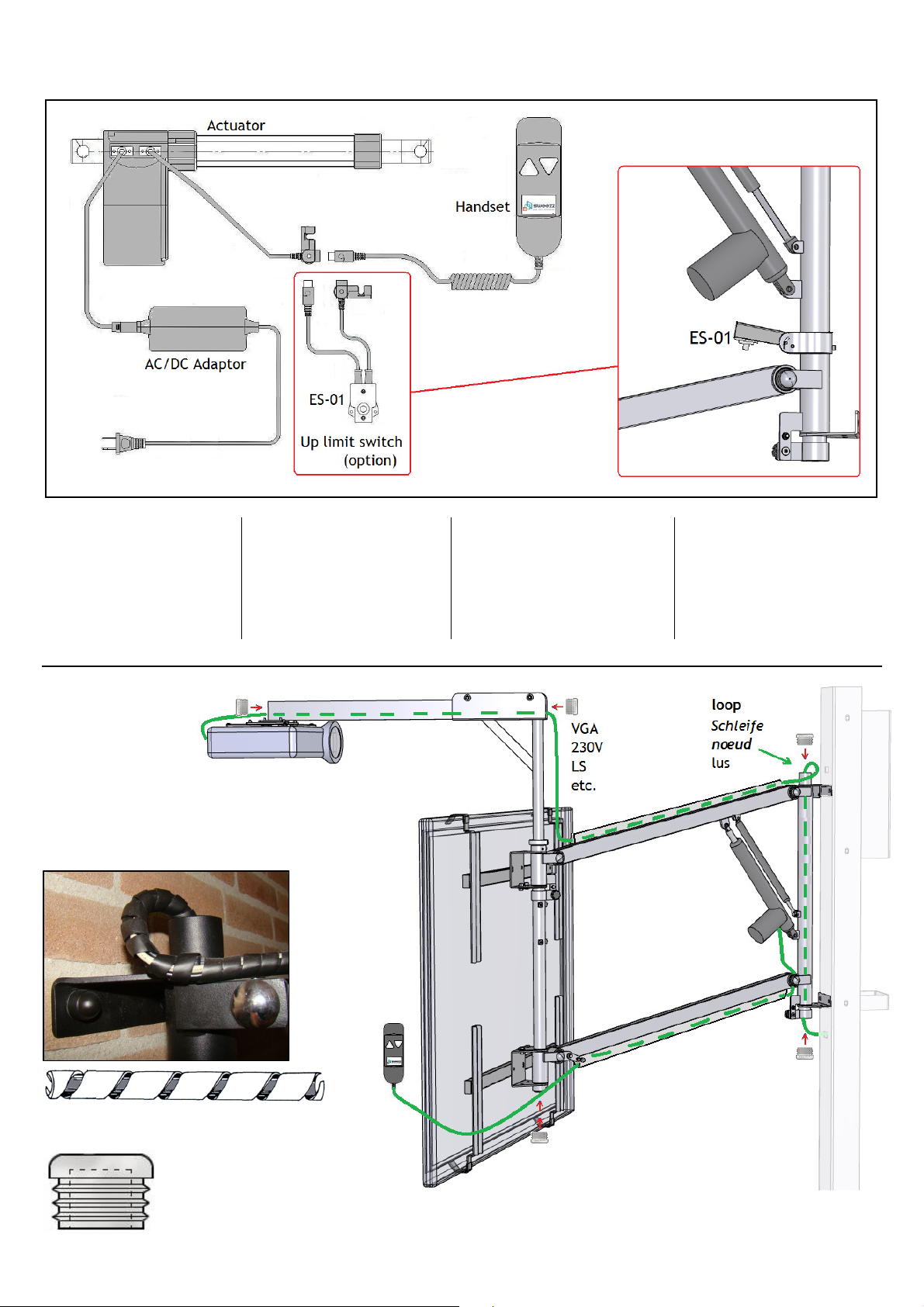

2.3 Connect / Anschliessen / Connecter / Aansluiten

Mind the distance to the ceiling and other obstacles in the sweezz reach. Use switch ES-01 if necessary (see

1.5).

2.4 Lay-out:

Achte auf den Abstand zur Decke und auf andere Hindernisse im Sweezzbereich. Benütze wenn nötig Schalter ES-01 (siehe

1.5).

Payez attention à l’hauteur du plafond et autres obstacles dans la portée sweezz. Utilisez commutateur ES-01 si nécessaire (voir 1.5).

Let op de hoogte van het plafond en andere obstakels in het sweezzbereik. Gebruik zo nodig schakelaar ES-01 (zie

1.5).

Schütze die Kabel. Protégez les câbles. Bescherm de kabels.

Schliesse offene Rohrenden ab. Fermez les tubes ouverts. Sluit open buiseinden af.

Page 12

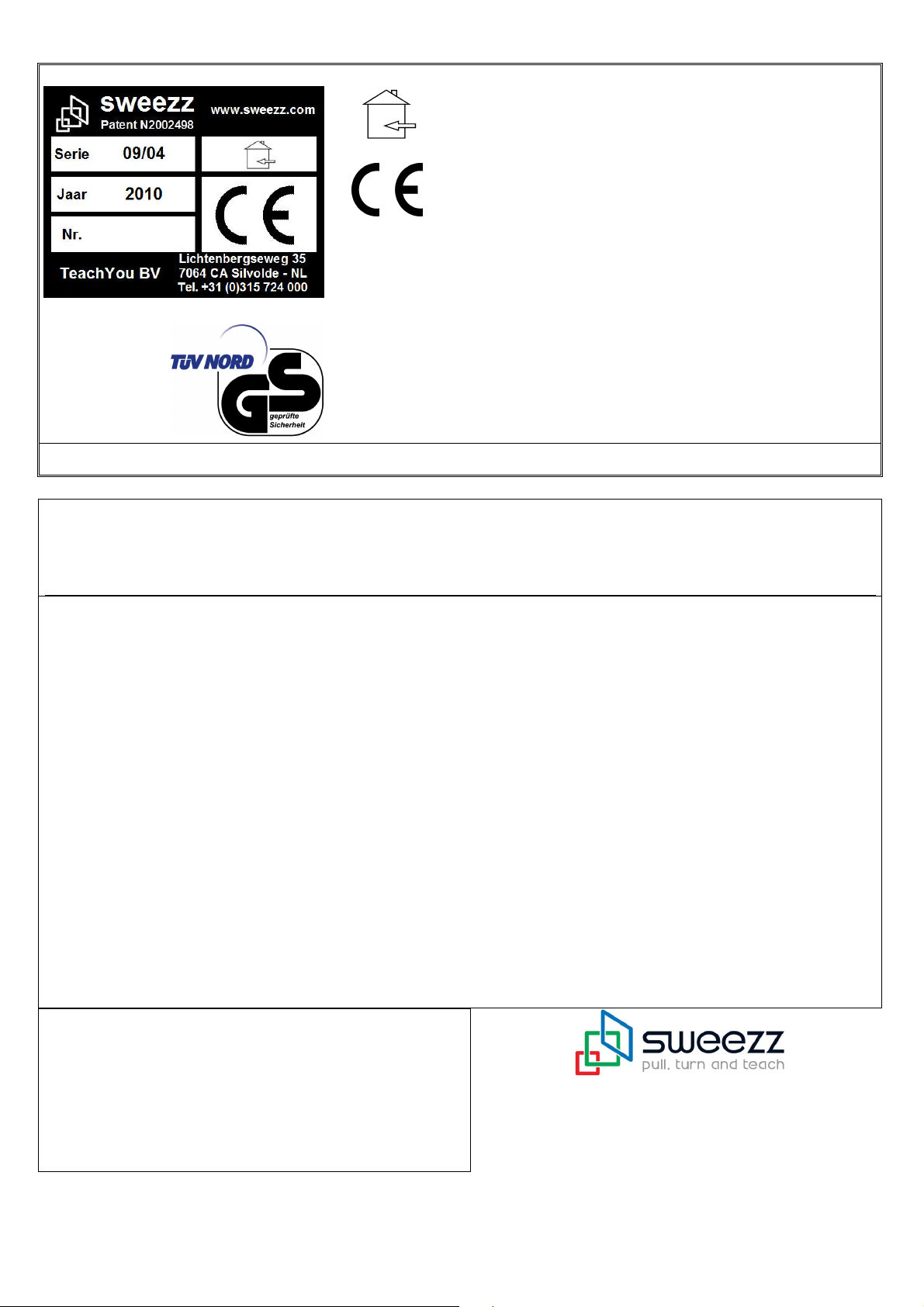

Indoor use only

Nicht draussen benützen

Réservée à un usage intérieur

Serie 09/04

Entwurf von (Jahr/Monat). Das Herstellungsdatum* wird später sein.

Conception de (année/mois). La date de fabrication* sera plus tard. Ontwerp van (jaar/maand). De productiedatum zal later zijn.

Alleen binnenshuis gebruiken

CE-marking: Meets European declaration of conformity

CE-Kennzeichnung: Nach Europäische Konformitätserklärung CE-Marquage: Après d’une déclaration de conformité Européenne

CE-markering: Conform Europese verklaring van overeenstemming

Design from (year/month). The production date* will be later.

* Jaar = Year / Jahr / Année

TüV – GS Sweezz Electric SE-03 with Dewert Megamat2 actuator: Tested for Safety in accordance with

Geprüfte Sicherheit gemäß

Sécurité testée conformément

Getest op veiligheid overeenkomstig

- EN 60335-1: 2007-02

- TüV NORD Prüfprogramm M36/07

CE documents / TüV-GS Certificate / Safety directions: www.sweezz.com/documents

For use in public areas (e.g. schools).

Für Anwendung im öffentlicher Bereich (z.B. Schulen).

Pour une utilisation dans le secteur public (p. ex., écoles).

Voor gebruik in openbare ruimten (bv. scholen).

This device is not intended to be used by persons (including children) with physical, sensory or mental disabilities or lack of experience and/or knowledge, unless, they are supervised by a security person or received from this person instructions on how to use the device. Children should be supervised to ensure that they don’t play with the device.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen dass sie nicht mit dem Gerät spielen.

Ce périphérique n'est pas conçu pour être utilisé par des personnes (y compris les enfants) avec un handicap physique, sensoriel ou mental ou avec de manque d'expérience et/ou de connaissances, sauf si, ils sont supervisée par un personne sécurité ou provenant des instructions sur la façon d'utiliser le périphérique. Enfants devraient être surveillés pour s'assurer qu'elles ne jouent pas avec le périphérique.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met een lichamelijke, zintuiglijke of geestelijke handicap of gebrek aan ervaring en/of kennis, tenzij ze worden gecontroleerd door een veiligheidspersoon of van hen instructies over het gebruik van het apparaat ontvangen. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Please keep this manual for later reference.

Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

Veuillez conserver à ces instructions pour référence ultérieure.

Deze handleiding s.v.p. bewaren voor latere raadpleging.

Made in Holland

Patent N2002498

International patent pending

Alterations reserved / Änderungen vorbehalten / Sous bénéfice d’ínventaire / Wijzigingen voorbehouden
