Suomenkielinen versio
PU006V2 Sweex 2-porttinen PCI-sarjakortti
Johdanto
• Älä altista PU006V2-korttia äärilämpötiloille. Älä aseta laitetta suoraan auringonvaloon tai sulje lämmityselementtejä.
• Älä käytä PU006V2-korttia erittäin pölyisissä tai kosteissa ympäristöissä.
• Vältä kohdistamasta kovia iskuja laitteeseen, sillä tämä voi vaurioittaa sen sisällä olevaa elektroniikkaa.
Laitteiston asennus
1. Varmista, että tietokone on sammutettu ja ettei siinä ole verkkovirtaa.
2. Irrota myös tulostimen ja monitorin johto, koska niiden virransyöttö on erillinen.
3. Ruuvaa tietokoneen ulkokuori auki.
4. Varmista, että poistat itsestäsi mahdollisen staattisen sähkön. Tämä voidaan tehdä tarttumalla (paljaalla kädellä)
keskuslämmityksen putkeen tai maalaamattomaan vesiputkeen. Älä käytä magneettista ruuvimeisseliä. Kosketa lyhyesti
tietokoneen rungon rautakehykseen. Vältä suoraa kontaktia PCI-paikan kontaktipisteisiin ja grafiikkakortin kontaktipisteisiin.
5. Määritä vapaa PCI-paikka ja poista paikan metallinen suojalevy tietokoneen rakenteesta. Katso tietokoneen käyttöoppaasta
PCI-korttipaikan sijainti.
6. Aina kun mahdollista kiinnitä kortti ruuveilla niin, ettei se voi liikkua paikoiltaan.
7. Kun kortti on asennettu onnistuneesti, tarkista onko muut kortit asennettu edelleen oikein paikoilleen. Voi olla, että kun uusi
kortti asennetaan, muut kortit nousevat hiukan ja täten kortti, tai jopa koko tietokone ei tällöin toimi.
8. Sulje tietokoneen ulkokuori ja kytke kaapelit uudelleen paikoilleen.
9. Kytke tietokone päälle.
Asennus Windows 2000 ja XP -käyttöjärjestelmiin

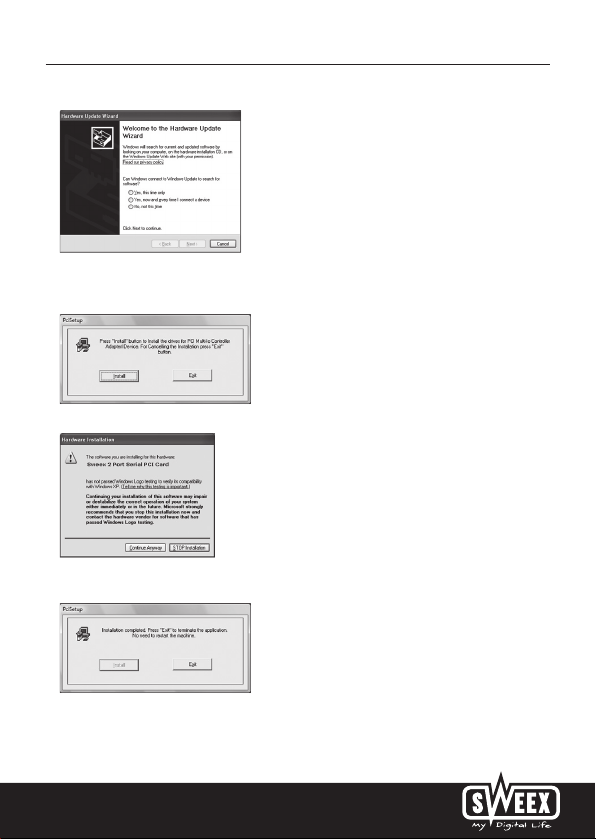

Uuden laitteen havainnin jälkeen Windows näyttää seuraavan ikkunan:
64
Suomenkielinen versio
Napsauta ”Cancel” (Peruuta).
Aseta Sweex CD-ROM tietokoneeseen. Se käynnistyy automaattisesti. Valitse ajurien asennus ja jatka asennusta.
Napsauta “Install” (Asenna) käynnistääksesi asennusprosessin.
Voi olla, että Windows ilmoittaa ajurin olevan sertifioimaton. Tämä ei ole ongelma kortin toimimiselle. Kaikki Sweex-tuotteet ja
vastaavat ajurit on testattu huolellisesti. Valitse valinta "Continue Anyway" (Jatka tästä huolimatta).
Paina “Exit” (Poistu) lopettaaksesi.
Ajurien asennuksen jälkeen näkyviin tulee alla oleva ikkuna. Jos tämä ikkuna ei tule automaattisesti näkyviin, käynnistä tietokone
uudelleen.
65
Suomenkielinen versio

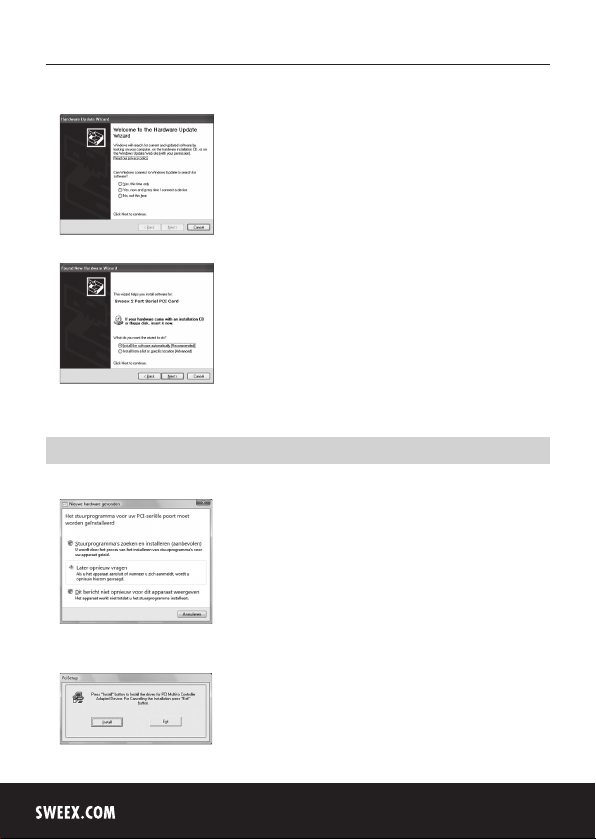

Valitse “No, not this time” (Ei tällä kertaa) ja paina “Next” (Seuraava).
Valitse “Install the software automatically” (Asenna ohjelma automaattisesti) ja napsauta “Next” (Seuraava). Noudata annettuja
ohjeita asennuksen suorittamiseksi loppuun. Voi olla, että viimeisen ikkunan hyväksyntä on suoritettava kaksi kertaa.
Asennus Windows Vista -käyttöjärjestelmään
Uuden laitteen havainnin jälkeen Windows näyttää seuraavan ikkunan:
Napsauta ”Cancel” (Peruuta).
Aseta Sweex CD-ROM tietokoneeseen. Se käynnistyy automaattisesti. Valitse ajurien asennus ja jatka asennusta.
Napsauta “Install” (Asenna) käynnistääksesi asennusprosessin.
66
Suomenkielinen versio
Voi olla, että Windows ilmoittaa ajurin olevan sertifioimaton. Tämä ei ole ongelma kortin toimimiselle. Kaikki Sweex-tuotteet ja
vastaavat ajurit on testattu huolellisesti. Valitse valinta "Continue Anyway" (Jatka tästä huolimatta).

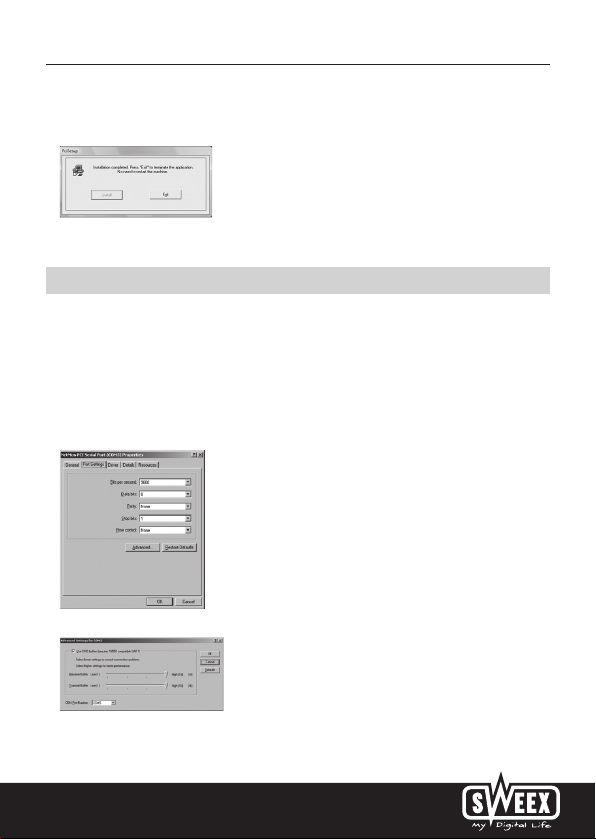

Napsauta “Exit” (Poistu) lopettaaksesi ja käynnistääksesi tietokoneen uudelleen.
Portin asetukset, sarjakortti
COM-porttien asetukset voidaan tarkistaa ja säätää seuraavasti:
Valitse START (KÄYNNISTÄ) -> settings (Asetukset) -> control panel (Ohjauspaneeli)
Avaa tässä ikkunassa “System” (Järjestelmä). Siirry sarakkeeseen “Hardware” (Laitteistot) -> “device manager” (Laitteen
hallinta).
Avaa ohjelmassa luettelo “Ports (COM & LPT)” ja valitse: NetMos PCI Serial Port (COM)
Avaa asetukset napsauttamalla sitä hiiren oikealla painikkeella.
Näkyviin tulee seuraava näyttö:
Valitse sarake “Port settings” (Porttiasetukset) ja napsauta “Advanced…” (Edistynyt...).
Tässä kohtaa voit tarkistaa tai muuttaa COM-portin. Älä valitse porttia, joka on jo tietokoneen käytössä. Tällöin toiminnassa voi
esiintyä häiriöitä.
67
Suomenkielinen versio
Takuu
Useimpiin Sweex-tuotteisiin soveltuu 3 vuoden takuu. Grafiikkakortille ja kuluttajaelektroniikalle Sweex tarjoaa 2 vuoden takuun.
Emme tarjoa palvelua tai takuuta toimitetuille ohjelmistoille, uudelleen ladattaville akuille tai paristoille. Takuu myönnetään
ainoastaan myyntipisteessä, josta tuote hankitaan.
Kaikki tämän käyttöoppaan tuotemerkit ja niihin liittyvät oikeudet ovat vastaavien omistajien omaisuutta.
