Wersja polska
PA300 Sweex Uniwersalny kompaktowy zasilacz do notebooków 100 W
Wprowadzenie
• Nie narażać uniwersalnego kompaktowego zasilacza do notebooków Sweex 100 W na działanie skrajnie niskich lub
skrajnie wysokich temperatur. Nie umieszczać urządzenia w miejscu bezpośrednio nasłonecznionym ani w pobliżu urządzeń
grzewczych.
• Nie używać uniwersalnego kompaktowego zasilacza do notebooków Sweex 100 W w miejscach skrajnie zapylonych lub
wilgotnych.
• Chronić urządzenie przed uderzeniami i wstrząsami, ponieważ mogą one doprowadzić do uszkodzenia wewnętrznych
układów elektronicznych.
• Nigdy nie próbować własnoręcznie otwierać lub demontować urządzenia; takie działanie powoduje unieważnienie
gwarancji.
OSTRZEŻENIE!NIE UŻYWAĆ ZASILACZA PRZED USTAWIENIEM ODPOWIEDNIEGO NAPIĘCIA WYJŚCIOWEGO. W
PRZECIWNYM WYPADKU MOŻE DOJŚĆ DO USZKODZENIA NOTEBOOKA.
Przed użyciem
1. Skorzystaj z etykiety na notebooku lub na oryginalnym zasilaczu notebooka, aby uzyskać informacje o wymaganej
charakterystyce zasilania. Moc wymagana przez komputer nie może przekraczać 100 W. Jeśli informacje o charakterystyce
zasilania są niedostępne, sprawdź czy natężenie wymagane przez laptop nie przekracza określonego natężenia zasilacza
dla podanego napięcia (patrz specyfikacje).
28
PA300_manual.indd 28PA300_manual.indd 28 16-02-2009 17:06:4216-02-2009 17:06:42
Wersja polska
2. Sprawdź, która wtyczka najlepiej pasuje do notebooka. Nie podłączaj jeszcze wtyczki do kabla zasilacza!
3. Sprawdź, jakie jest poprawne napięcie wejściowe notebooka a następnie wybierz odpowiednie napięcie wyjściowe na
zasilaczu.
29
PA300_manual.indd 29PA300_manual.indd 29 16-02-2009 17:06:4216-02-2009 17:06:42
Wersja polska
Użytkowanie

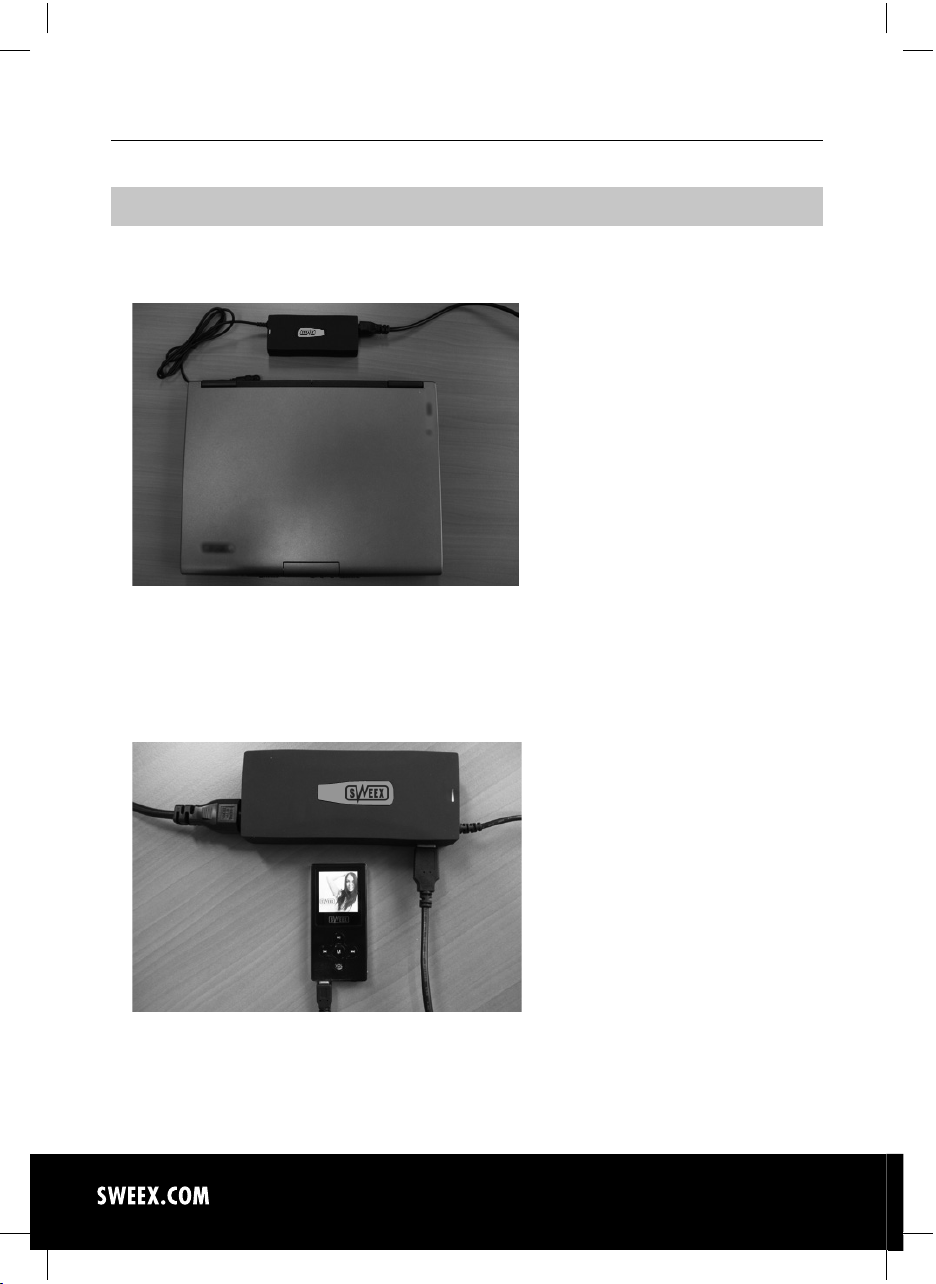

• Podłącz wtyczkę do kabla zasilacza, następnie podłącz kabel zasilania do zasilacza, a na koniec podłącz wtyczkę do
laptopa. Zasilacz jest gotowy do pracy.
Uwagi
• Zasilacza można również używać do ładowania urządzeń USB, np. odtwarzacza MP3, telefonu lub nawigacji samochodowej.
W tym celu należy użyć oryginalnego kabla USB dołączonego do zestawu urządzenia. Można jednocześnie zasilać laptop i
ładować urządzenia USB.
• Zasilacz jest wyposażony w zabezpieczenie nadprądowe i nadnapięciowe oraz zabezpieczenie przed zwarciem i
przegrzaniem. W razie wystąpienia jednego z powyższych niebezpiecznych stanów zasilacz wyłączy się i wznowi pracę
automatycznie po przywróceniu normalnych warunków roboczych.
30
PA300_manual.indd 30PA300_manual.indd 30 16-02-2009 17:06:4216-02-2009 17:06:42
Wersja polska
Rozwiązywanie problemów
Problem: Notebook nie wskazuje zasilania prądem zmiennym ani nie ładuje baterii.
Przyczyna: Zasilacz jest wyposażony w niebieską lampkę informującą o poprawnej pracy. Jeśli niebieska lampka nie świeci się,
sprawdź czy zasilacz jest odpowiednio podłączony do zasilania z sieci.
Problem: Zasilacz wyłącza się po podłączeniu do notebooka.
Przyczyna: Moc wymagana przez notebook przekracza maksymalną moc zasilacza wynoszącą 100 W
Dane techniczne
Zakres napięcia wejściowego prądu zmiennego/natężenie wejściowe 100-240 V prądu zmiennego / 1,5 A maks.
Napięcie wyjściowe (do wyboru) 12 V 15 V 16 V 18,5 V 19 V 20 V 24 V
Natężenie wyjściowe 5,5 A 5,5 A 5,5 A 5,15 A 5 A 4,9 A 4 A
Napięcie/natężenie portu USB 5 V / 1 A, szczytowo 2 A
Zabezpieczenie przed przegrzaniem Tak/ przerwanie pracy
Zabezpieczenie nadnapięciowe Tak/ przerwanie pracy
Zabezpieczenie przed zwarciem Tak/ przerwanie pracy
Zabezpieczenie przeciążeniowe Tak/ przerwanie pracy
Prąd upływowy < 250 μA / 240 V prądu zmiennego
Średni okres międzyawaryjny Minimum 100 tys. godzin, MIL-HDBK-217F (25 °C)
Wymiary/ ciężar 138,2 x 58,4 x 28,5 (mm) / 0,5 kg
Temperatura robocza i wilgotność 0 do 40 °C / 95 %
Sprawność > 88 %
Gwarancja
• Niniejszy produkt Sweex objęty jest dwuletnim okresem gwarancyjnym, rozpoczynającym się w dniu zakupu produktu.
• W przypadku wady, należy zwrócić produkt do sprzedawcy z opisem wady, dowodem zakupu oraz wszystkimi akcesoriami.
• Gwarancja zostaje anulowany w przypadku rozłożenia produktu, uszkodzenia fizycznego, nieprawidłowego wykorzystania,
modyfikacji, naprawy przez nieautoryzowane osoby oraz wykorzystanie produktu do celów innych, niż jest przeznaczony.
• Nie świadczymy usług dotyczących wsparcia technicznego oraz napraw w zakresie oprogramowania, baterii do ładowania
oraz baterii zwykłych. Gwarancja realizowana jest jedynie w punkcie, gdzie produkt został zakupiony.
Wszystkie nazwy marek oraz prawa powiązane wspomniane w niniejszej instrukcja obsługi są oraz pozostają własnością
prawowitych właścicieli.
31
PA300_manual.indd 31PA300_manual.indd 31 16-02-2009 17:06:4216-02-2009 17:06:42
