Wersja polska
LC101 Sweex LAN PCI Card Gigabit
Wstęp
Dziękujemy za zakup Sweex LAN PCI Card Gigabit. Dzięki tej karcie można w łatwy sposób korzystać z szybkiego złącza internetowego i super szybkich
złączy sieciowych.
Aby zapewnić poprawne działanie produktu, należy dokładnie przeczytać instrukcję obsługi. Jeżeli mimo przestrzegania zaleceń instrukcji występują problemy
w czasie instalacji lub obsługi produktu, należy skorzystać z naszej witryny w celu uzyskania dodatkowych informacji www.sweex.com pod nagłówkiem
service & support.
Zawartość opakowania
Przed instalacją należy sprawdzić czy wszystkie elementy znajdują się w opakowaniu. Poniższe elementy muszą znajdować się w opakowaniu:
• Karta PCI LAN gigabit
• Płyta CD-ROM z instrukcją
W przypadku braku jednego z wyżej wymienionych elementów należy skontaktować się ze sprzedawcą.
Dane techniczne
• Procesor kontrolujący dla szyny PCI wersja 2.2
• Obsługuje: standardy 802.3 10BASE-T i IEEE802.3u 100 BASE-TX
• Maksymalna szybkość transferu danych: 1000 Mbps
• Obsługuje: IEEE 802.1P i 802.1Q
• Auto-Negotiation i Full Duplex Flow Control (IEEE802.3x)
• Chipset: Realtek 8139
• Złącze: 1 x UTP R J-45 z auto-MDI/MDI-X
• Obsługuje: Zarządzanie zasilaniem ACPI i PCI
• 4 dioda diagnostyczna LEDs wskazująca status połączenia i transferu danych
• Obsługuje: Windows 98SE, 2000 i XP
54
Wersja polska
Sprzęt
Przed instalacją sprzętu, należy podjąć następujące środki ostrożności:
1. Należy upewnić się, że komputer jest wyłączony i odłączony od zasilania.
2. Należy również odłączyć kable drukarki i monitora (ponieważ posiadają one własne zasilanie), aby uzyskać pewność, że komputer nie jest zasilany.
3. Odkręcić obudowę komputera.
4. Po odkręceniu obudowy należy upewnić się, że ciało jest wolne od ładunków elektrostatycznych. Wykonać to dot ykając grzejnik lub nie malowaną rurę
wody. Do tego celu nie należy używać wkrętaków magnetycznych. Przed wykonaniem dalszych czynności, krótko dotknąć ramy obudowy komputera.
Należy maksymalnie ograniczyć kontakt ze st ykami karty PCI lub pamięci.
5. Znaleźć puste gniazdo komputera i wyjąć część metalową płytki ochronnej obudowy komputera przed odpowiednim gniazdem. Czasami włożenie karty w
złącze PCI sprawia trudność. W takim przypadku nie należy stosować siły, ale należy wypróbować inne złącze.
6. Po zainstalowaniu karty, należy sprawdzić, czy pozostałe kart y nadal są poprawnie zainstalowane w złączach PCI. Istnieje ryzyko wysunięcia innych kart
podczas instalacji nowej karty PCI; w wyniku czego te karty, a nawet cały komputer mogą nie działać prawidłowo.
7. Można założyć obudowę na komputer i prawidłowo podłączyć kable do komputera.
8. Włączyć zasilanie komputera.
9. Windows znajdzie kartę.
Instalacja z Windows 98SE
Należy upewnić się, że system operacyjny został zaktualizowany przed rozpoczęciem instalacji. Można to sprawdzić w łatwy sposób przez uruchomienie
przeglądarki Internet Explorer i wybranie opcji "Windows Update”(Aktualizacja Windows) w menu "Extra” (Dodatki).
W celu zainstalowania karty PCI LAN gigabit, niezbędny jest CD-ROM Windows 98. Należy przygotować płytę. Po znalezieniu sprzętu, Windows wyświetli
następujący ekran:
Kliknąć “Next”.
55
Wersja polska
Następnie wybrać opcję “Search for the best driver” i kliknąć ”Next”.
Zaznaczyć ostatnią opcję: “Specify a location”. Włożyć płytę CD-ROM Sweex do napędu CD-ROM. Przejść do CD-ROM Sweex przez “Browse” i wybrać
folder “Drivers”. W tym folderze wybrać odpowiedni system operacyjny; win98. Następnie kliknąć “Next”.
Litera oznaczająca dysk przydzielona do karty PCI LAN gigabit może być inna od tej przedstawionej na rysunku powyżej. W czasie instalacji, użytkownik
zostanie poproszony o włożenie CD-ROM Windows 98. Windows automatycznie zainstaluje kartę PCI LAN gigabit. Na końcu, należy zrestartować
komputer.
56
Wersja polska

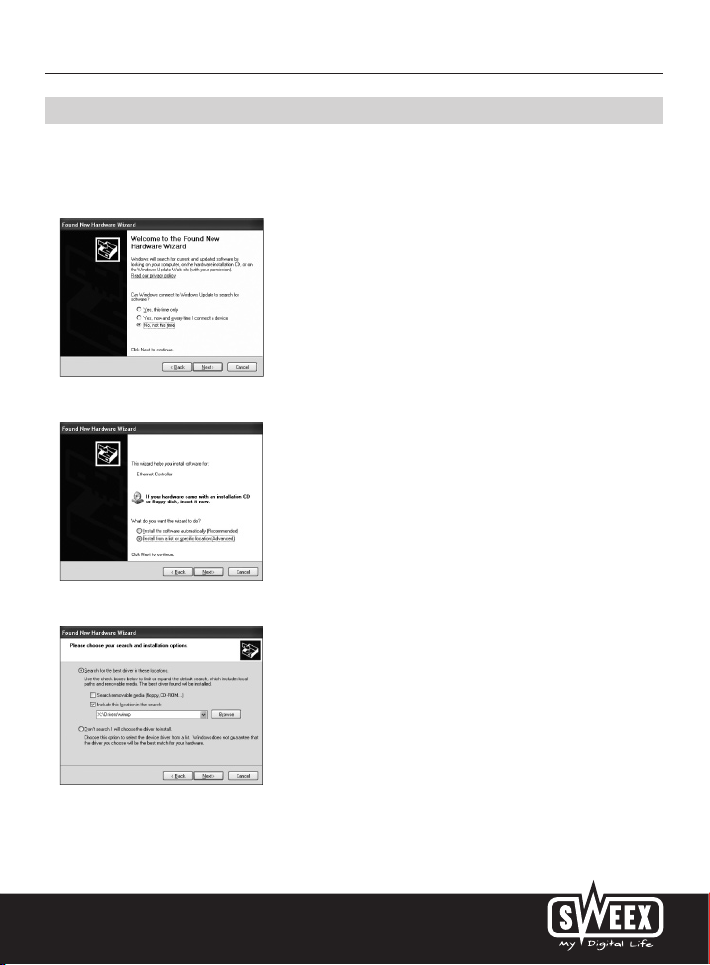

Instalacja w Windows 2000 i XP
Należy upewnić się, że system operacyjny został zaktualizowany przed rozpoczęciem instalacji. Można to sprawdzić w łatwy sposób przez uruchomienie
przeglądarki Internet Explorer i wybranie opcji "Windows Update” (Aktualizacja Windows) w menu "Extra” (Dodatki).
Po znalezieniu sprzętu, Windows wyświetli następujący ekran:
Wybrać “No, not this time” i kliknąć “Next”.
W następnym ekranie, wybrać “Install from a list or specific location” i kliknąć “Next”.
Zaznaczyć kolejną opcję: “Include this location”. Włożyć płytę CD-ROM Sweex do napędu CD-ROM. Przejść do CD-ROM Sweex przez “Browse” i wybrać
folder “Drivers”. W tym folderze wybrać odpowiedni system operacyjny; winxp lub win2k. Następnie kliknąć “Next”.
Litera oznaczająca dysk przydzielona do karty PCI LAN gigabit może być inna od tej przedstawionej na rysunku powyżej.
57
Wersja polska
Windows może zauważyć, że sterownik nie jest certyfikowany. Nie wpłynie to na prawidłowe działanie karty PCI. Wszystkie produkty Sweex i odpowiednie
sterowniki są dokładnie testowane. W tym miejscu wybrać opcję “Continue Anyway”. Na końcu kliknąć “Finish”.
Sprzęt został zainstalowany pomyślnie.
Status kontrolki LED
Karta PCI LAN gigabit posiada 4 kontrolki LED:
Kontrolki LED Kolor Status Znaczenie
10/100/1000 Zielona
FDX Zielona
Gwarancja
Wszystkie produkty marki Sweex są objęte trzyletnią gwarancją. Gwarancja i pomoc nie obejmuje załączonego oprogramowania i/lub dołączonych
akumulatorów (do ładowania). Roszczenia gwarancyjne są regulowane przez sprzedawcę u którego dany produkt został zakupiony.
Właściciel posiada i zachowuje prawa do wszystkich nazw marek wymienionych w niniejszej instrukcji oraz wszelkie prawa pokrewne.
Włączona Wskazuje szybkość sieci; kolejno 10/100/1000 Mbit
Miga Działanie sieci
Włączona Wskazuje, że karta sieciowa pracuje w trybie FULL DUPLEX
Wyłączona Wskazuje, że karta sieciowa pracuje w trybie HALF DUPLEX
58
