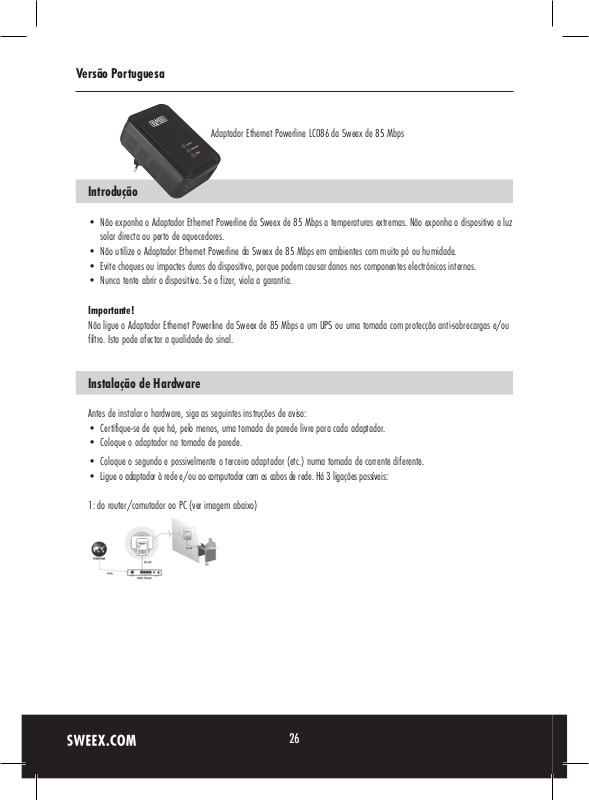

Versão Portuguesa
Adaptador Ethernet Powerline LC086 da Sweex de 85 Mbps
Introdução
• Não exponha o Adaptador Ethernet Powerline da Sweex de 85 Mbps a temperaturas extremas. Não exponha o dispositivo a luz
solar directa ou perto de aquecedores.
• Não utilize o Adaptador Ethernet Powerline da Sweex de 85 Mbps em ambientes com muito pó ou humidade.
• Evite choques ou impactes duros do dispositivo, porque podem causar danos nos componentes electrónicos internos.
• Nunca tente abrir o dispositivo. Se o fizer, viola a garantia.
Importante!
Não ligue o Adaptador Ethernet Powerline da Sweex de 85 Mbps a um UPS ou uma tomada com protecção anti-sobrecargas e/ou
filtro. Isto pode afectar a qualidade do sinal.
Instalação de Hardware
Antes de instalar o hardware, siga as seguintes instruções de aviso:
• Certifique-se de que há, pelo menos, uma tomada de parede livre para cada adaptador.
• Coloque o adaptador na tomada de parede.
• Coloque o segundo e possivelmente o terceiro adaptador (etc.) numa tomada de corrente diferente.
• Ligue o adaptador à rede e/ou ao computador com os cabos de rede. Há 3 ligações possíveis:
1: do router/comutador ao PC (ver imagem abaixo)
26
Versão Portuguesa
2: do PC ao PC
3: do router/comutador a um router/comutador
• Verifique se os LED se acendem, tal como indicado no tópico “ Indicações dos LED”.
Instalar o software no XP e no Vista
Não são necessários controladores para o Adaptador Ethernet Powerline da Sweex. O utilitário que será instalado garante uma
funcionalidade e segurança acrescidas. Se não for necessário, não tem de instalar o software. Sem o software, pode utilizar o
Adaptador Ethernet Powerline da Sweex de imediato.
Antes de efectuar a instalação, é recomendável que verifique se o sistema operativo está actualizado. Isto pode ser facilmente verificado
seleccionando o menu “Extra” (Adicional) no Internet Explorer e depois a opção “Windows Update”.
Coloque o CD-ROM Sweex no leitor de CD-ROM. O menu de execução automática é iniciado automaticamente.
Neste menu, escolha “Software XP and Vista” (Software XP e Vista)
Se este menu de execução automática não for apresentado, pode iniciar o software manualmente. Para o fazer, abra “My
Computer” (O meu computador) e vá para X:\software\ (X é a letra da unidade de CD-ROM). É apresentado o ficheiro ‘LC086_
software’. Execute este ficheiro. O Windows instala o software automaticamente.
Utilitário do Adaptador de Alimentação de Software
A configuração do Adaptador Ethernet Powerline da Sweex de 85 Mbps é efectuada através do ‘PowerPacket Utility’ (Utilitário
PowerPacket). Este encontra-se disponível em:
Vá para START (Iniciar) -> “All Programs” (Todos os programas) -> “Power Adapter” (Adaptador de alimentação) -> “Power
Adapter Utility” (Utilitário do adaptador de corrente)
Se utilizar a vista clássica:
Vá para START (Iniciar) -> “Programs” (Programas) -> “Power Adapter” (Adaptador de corrente) -> “Power Adapter Utility”
(Utilitário do adaptador de corrente)
É apresentado o seguinte ecrã:
27
Versão Portuguesa
O programa procura de imediato os dispositivos Powerline, que estão ligados ao adaptador powerline do computador através
da grelha de corrente. Os dispositivos encontrados são apresentados na janela em “Device Name” (Nome do dispositivo). Aqui
encontra-se disponível a palavra-passe (predefinição em branco), a qualidade da ligação, a velocidade real dos dados (“Velocidade
(Mbps)”) e o endereço MAC do adaptador.
Se quiser utilizar as opções de segurança, terá de introduzir a palavra-passe do adaptador. Esta palavra-passe
(“PWR: xxxx-xxxx-xxxx-xxxx”) é única para cada adaptador e encontra-se no autocolante debaixo do adaptador deste endereço
MAC (“MAC: xx:xx:xx:xx:xx:xx”). Aconselhamo-lo a escrever estes dados num pedaço de papel antes de iniciar a instalação, para
que possa encontrar facilmente os pormenores.
Seleccione o dispositivo que pretende configurar e clique em “Enter Password” (Introduzir palavra-passe). É apresentado o
seguinte ecrã:
Introduza a palavra-passe indicada no adaptador. Verifique se o endereço MAC do adaptador é igual à do endereço MAC indicado
no programa, para que seja introduzida a palavra-passe correcta!
Segurança
Não é necessário configurar a segurança do Adaptador Ethernet Powerline da Sweex de 85 Mbps para garantir um funcionamento
correcto. Se alguém tiver acesso às suas tomadas de corrente, essa pessoa (que não tenha configurado a segurança) pode aceder
à Internet através dessa tomada de corrente. Isto não é prático e raramente acontece porque a Powerline está limitada à sua
residência. A Powerline engloba todos os grupos na sua residência.
28
Versão Portuguesa
A aplicação de segurança é efectuada no segundo separador. Aqui pode atribuir um nome único à rede (a predefinição é
“HomePlug”). Este nome de rede corresponde também à palavra-passe que permite a ligação à rede Powerline. Depois de
introduzir o nome da rede, terá de clicar em “Set All Devices” (Definir todos os dispositivos). Isto apenas funciona se tiver sido
introduzida a “Password” (palavra-passe) de todos os adaptadores. A rede está agora protegida e pode ser ligada a todos os
adaptadores que tenham um nome de rede único.
Se não forem introduzidas as palavras-passe dos adaptadores, só pode ser configurado o adaptador ligado a nível local. Em
seguida, este adaptador será isolado da rede, porque apenas este adaptador tem um nome de rede único.
Apenas os adaptadores com o mesmo nome de rede podem criar uma rede em conjunto. O nome predefinido da rede é
“HomePlug”. Se não necessitar de configuração, não é necessário configurar nenhuma opção.
Indicadores luminosos LED
O Adaptador Ethernet Powerline da Sweex de 85 Mbps tem 3 LED:
Indicador
luminoso LED
Dados Ligado Foi detectado outro adaptador na mesma rede.
Potência Ligado O adaptador está ligado.
Ethernet Ligado A porta de rede está ligada correctamente e pronta a enviar/receber dados.
Estado Indicação
Desligado Não foi detectado outro adaptador na mesma rede.
Intermitente Existe actividade na rede Powerline.
Desligado A porta de rede não está ligada correctamente.
Intermitente A porta de rede envia/recebe dados.
Garantia
Todos os produtos da Sweex têm uma garantia de 3 anos. Não fornecemos garantia ou assistência ao software, pilhas
recarregáveis e pilhas fornecidos. A transacção da garantia pode ser apenas efectuada no local onde adquiriu o produto.
Todos os nomes de marcas e direitos associados mencionados neste manual pertencem e continuarão a pertencer ao legítimo
proprietário.
