LC002 Sweex LAN PC Card 10/100 Mbps
Introducción
Antes que todo, gracias por adquirir la Sweex LAN PC Card 10/100. Con esta tarjeta PC usted puede conectar fácilmente su ordenador portátil a una red.
Para disfrutar de un funcionamiento correcto de este producto, le recomendamos leer primero este manual detenidamente. En caso de que, aún siguiendo estas instrucciones, surgieran problemas durante la instalación o funcionamiento de este producto, visite www.sweex.com, seleccionando el apartado service & support.
Contenido de la caja
Antes de iniciar la instalación, compruebe si todos los elementos necesarios están incluidos. La caja debe contener los siguientes componentes:
• LAN PC Card 10/100 Mbps
• CD-ROM con manual y controlador
Si faltase alguno de estos elementos, póngase en contacto con el proveedor.
Especificaciones
• Juego de chips: Realtek RTL8139
• Máxima velocidad de conexión: 10/100 Mbps
• Opción de Auto-Negotiation y Next Page
• Soporta: IEEE 802.3 y 802.3u
• Soporta: Control de flujo en Dúplex Completo IEEE802.3x
• Soporta gestión de energía ACPI y Carbus
• CardBus tipo II, 32 bits, 3.3V
• Soporta Wake on LAN
• Conector: 1 UTP RJ-45
• LEDs para estado de conexión y transmisión de datos
• Soporta: Windows 98SE, 2000 y XP
Versión Española
Instalación en Windows 98SE
Se recomienda actualizar el sistema operativo empleado antes de proceder a la instalación. La actualización es sencilla y se efectúa abriendo Internet Explorer y seleccionando en el menú “Herramientas” la opción “Actualización de Windows”.
Inserte la LAN PC card 10/100 Mbps en el ordenador portátil. Windows la reconocerá automáticamente.

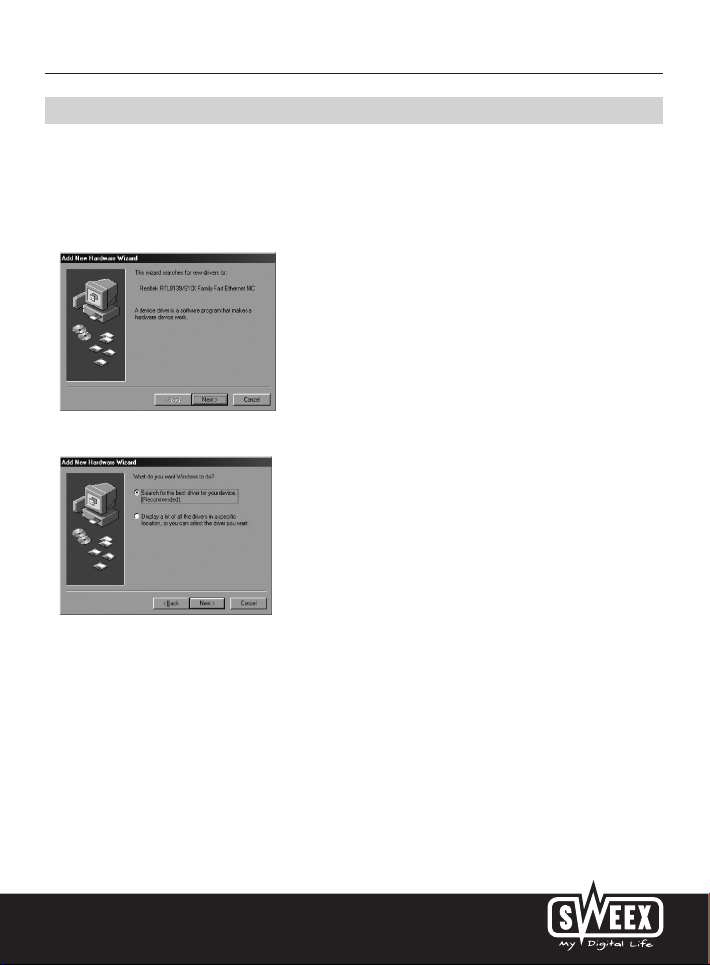

Se despliega la siguiente ventana:
Pulse aquí sobre “Siguiente” (“Next”).
Seleccione la opción “Buscar el mejor controlador” (“Search for the best driver for your device”) y pulse “Siguiente” (“Next”).
25
Versión Española
26
En la siguiente ventana, seleccione la opción “Especificar una ubicación” (“Specify a location”). Busque mediante “Examinar” (“Browse”) la carpeta "Controladores\WIN98" en el CD-ROM de Sweex incluido. En el ejemplo, “X” es la letra de nuestra estación CD-ROM. A continuación, pulse “Siguiente” (“Next”).
Pulse “Siguiente” (“Next”).
Al concluirse la instalación, se le solicitará el CD-ROM de Windows. Este CD-ROM debe introducirse para completarse la instalación. Tras la instalación, le aconsejamos reiniciar el ordenador. Así el hardware queda instalado correctamente.
Instalación en Windows 2000/XP
Inserte la LAN PC card 10/100 Mbps en el ordenador portátil. Windows la reconocerá automáticamente. Para la instalación bajo Windows 2000 y Windows XP no se requieren controladores, puesto que estos ya están incluidos en su totalidad en el sistema operativo, siempre que el mismo esté actualizado.
Si, no obstante, Windows solicita instalar el hardware, siga el procedimiento de instalación descrito para Windows 98SE. Sin embargo, seleccione la carpeta “WinXP” si es necesario indicar la ubicación del CD-ROM.
Versión Española
Indicadores LED
La tarjeta LAN PC card 10/100 Mbps cuenta con 2 indicadores LED:
Indicadores LED Color Estado Significado
L Verde Encendido Conexión
F Verde Parpadeando Envío/recepción de datos
Garantía
Para todos los artículos comercializados bajo la marca Sweex se ofrece un período de garantía de tres años. Sweex no ofrece servicio o garantía por el software suministrado, las baterías recargables o los acumuladores. La tramitación de la garantía debe realizarse exclusivamente a través del concesionario en el que se haya adquirido el respectivo artículo.
Todas las marcas registradas y los derechos vinculados a las mismas que figuran en este manual son propiedad y continúan en propiedad de su propietario legal.
