Автомобильный
мультимедиа-проигрыватель
WX-218UBW
Руководство пользователя
Технические характеристики
Внешний вид и управление
WX-218UBW
Цветной TFT-экран.
Переключение режимов воспроизведения Радио/USB/SD/Bluetooth/AUX IN.
В режиме Bluetooth — завершение телефонного разговора.
В режиме MP3: переключение на предыдущий трек, при удержании — перемотка назад.
В режиме РАДИО: поиск предыдущего радио-канала, при удержании — переключение
в режим ручной настройки.
Сенсор пульта дистанционного управления.
В режиме MP3: переключение на следующий трек, при удержании — перемотка вперед.
В режиме РАДИО: поиск следующего радио-канала, при удержании — переключение
в режим ручной настройки.
Включение/выключение устройства.
Кнопка сброса.
В режиме MP3: старт/пауза/продолжение воспроизведения.
В режиме РАДИО: выбор сохраненного радио-канала.
USB-порт для воспроизведения с музыки.
В режиме MP3: включение/выключение режима воспроизведения десятисекундных
фрагментов всех треков с активного источника.
В режиме РАДИО: выбор сохраненного радио-канала.
USB-порт для подзарядки мобильных устройств.
В режиме MP3: повтор воспроизведения трека/всех треков в папке/фрагмента.
В режиме РАДИО: выбор сохраненного радио-канала.
Изменение уровня громкости. При нажатии — доступ к регулировкам низких
и высоких частот, баланса лево/право, фронт/тыл, эквалайзера, LOUD, яркости,
контраста, цветности и насыщенности экрана. При удержании — вход в меню
настроек USB/SD/AUX IN/Установки/Bluetooth Music/Радио.
3
Технические характеристики WX-218UBW
В режиме MP3: включение/выключение режима воспроиведения в произвольном порядке.
В режиме РАДИО: выбор сохраненного радио-канала.
Слот для SD-карты.
В режиме MP3: перемотка на десять треков назад.
В режиме РАДИО: выбор сохраненного радио-канала.
Вход AUX.
В режиме MP3: перемотка на десять треков вперед.
В режиме РАДИО: выбор сохраненного радио-канала.
В режиме ВИДЕО: выбор правого/левого/стерео каналов.
Включение/выключение бесшумного режима.
В любом режиме при нажатии отображение текущего времени. При удержании — режим
настройки текущего времени с помощью регулятора громкости.
Микрофон для разговоров по телефону в режиме Bluetooth.
В режиме РАДИО при нажатии переключает сохраненные радио-каналы. При удержании —
режим автоматического сохранения радио-каналов. В режиме ПЛЕЕРА при нажатии —
отображение списка файлов источника, перемещение и выбор с помощью регулятора громкости.
В режиме MP3: переключение между форматами медиа-файлов: аудио/видео/изображения
при их наличии. В режиме РАДИО переключение между радио-диапазонами.
В режиме ВИДЕО при удержании — вывод изображения на внешний монитор.
В режиме Bluetooth — прием входящего вызова, звонок на последний набранный номер.

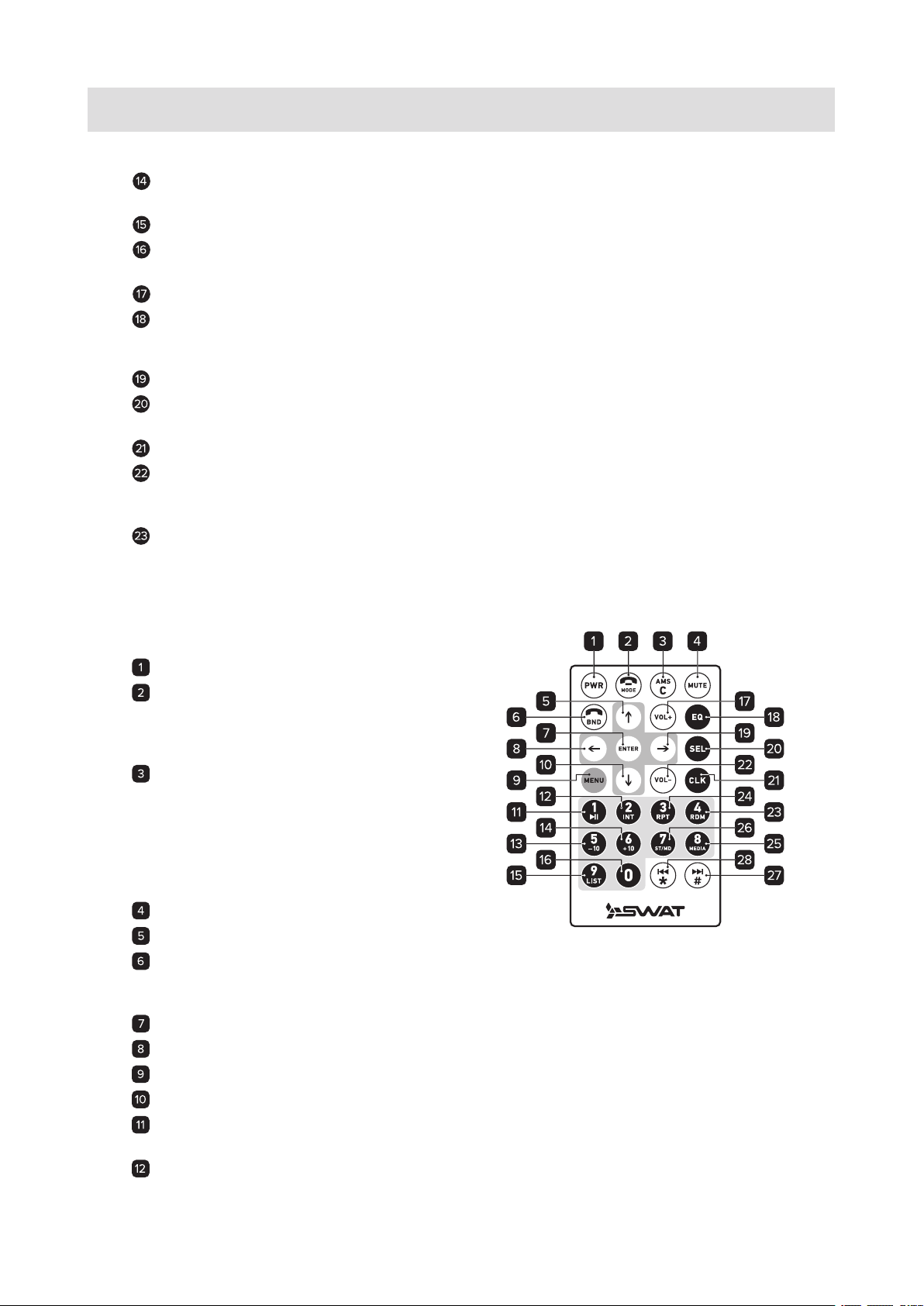

Пульт дистанционного управления
Включение/выключение устройства.
Переключение режимов воспроизведения
Радио/USB/SD/Bluetooth/AUX IN.
В режиме Bluetooth — завершение
телефонного разговора.
В режиме РАДИО при нажатии переключает
сохраненные радио-каналы.
При удержании — режим автоматического
сохранения радио-каналов.
В режиме MP3 после нажатия позволяет
выбирать трек цифровыми кнопками
с подтверждение кнопкой Enter.
Включение/выключение бесшумного режима.
Вверх на один пункт меню.
В режиме РАДИО переключение между
радио-диапазонами. В режиме ВИДЕО при удержании — вывод изображения
на внешний монитор. В режиме Bluetooth — прием входящего вызова.
Подтверждение выбора, вход в выбранный пункт меню.
Влево.
Вход в меню.
Вниз на один пункт меню.
В режиме MP3: старт/пауза/продолжение воспроизведения.
В режиме РАДИО: выбор сохраненного радио-канала.
В режиме MP3: включение/выключение режима воспроизведения десятисекундных
фрагментов всех треков источника. В режиме РАДИО: выбор сохраненного радио-канала.
4
Технические характеристики WX-218UBW
В режиме MP3: перемотка на десять треков назад.
В режиме РАДИО: выбор сохраненного радио-канала.
В режиме MP3: перемотка на десять треков вперед.В режиме РАДИО: выбор
сохраненного радио-канала.В режиме ВИДЕО: выбор правого/левого/стерео каналов.
В режиме MP3 выводит список всех файлов источника.
Цифра 0.
Увеличение громкости.
При нажатии переключение режима эквалайзера: классика/рок/поп/флэт/выключен.
Вправо.
При нажатии — доступ к регулировкам низких и высоких частот, баланса лево/право,
фронта/тыла, эквалайзера, LOUD, яркости, контраста, цветности и насыщенности экрана.
При удержании — вход в меню настроек USB/SD/AUX IN/Установки/Bluetooth Music/Радио.
В любом режиме при нажатии отображение текущего времени. При удержании — режим
настройки текущего времени с помощью кнопок регулировки громкости.
Уменьшение громкости.
В режиме MP3 при нажатии — включение/выключение режима воспроиведения
в произвольном порядке. В режиме РАДИО: выбор сохраненного радио-канала.
В режиме MP3: повтор воспроизведения трека/всех треков в папке/фрагмента.
В режиме РАДИО: выбор сохраненного радио-канала.
В режиме ПЛЕЕРА переключение между форматами медиа-файлов: аудио/видео/изображения.
В режиме РАДИО переключение между стерео и моно-режимами.
В режиме MP3: переключение на следующий трек.
В режиме MP3: переключение на предыдущий трек.
Основные функции
Автомобильный мультимедиа-плеер с несъемной передней панелью.
Возможность одновременно слушать музыку или смотреть видео
с USB-источника и заряжать мобильный телефон, планшет или другое устройство.
Возможность подключить мобильный телефон для звонков по громкой связи
или воспроизведения музыки через встроенный A2DP Bluetooth-профиль.
Слот для карт форматов SD и MMC.
Вход AUX IN для музыкальных источников.
FM-радио с памятью на 18 каналов.
Поддержка аудио-форматов: MP3/WMA/OGG/FLAC/APE/AAC/AC3/ATRA/DTS.
Поддержка видео-форматов: MKV/AVI/MOV/MP4/TS/ASF/FLV/PMP/RMVB/
MPG/VOB/WMV.
Поддержка картинок с максимальным разрешением до 2500 px форматов:
JPEG/BMP/GIF/PNG.
5
Основные функции WX-218UBW
Bluetooth
1. Чтобы соединить ваш телефон с магнитолой, найдите среди доступных
Bluetooth-подключений на вашем телефоне «CAR BT» и подключитесь к нему.
2. Клавишей «MODE» на магнитоле или пульте ДУ переключите вашу магнитолу
в режим Bluetooth. Теперь вы можете воспроизводить музыку с вашего
телефона и принимать или совершать звонки по громкой связи.
3. Вы можете переключаться на другие источники воспроизведения клавишей
«MODE» на магнитоле или пульте ДУ.
4. При поступлении входящего звонка магнитола автоматически переключится
в режим Bluetooth. После завершении разговора вернется к последнему
активному источнику воспроизведения.
5. При поступлении входящего звонка номер звонящего будет отображаться
на экране магнитолы. Чтобы принять звонок нажмите . Чтобы завершить
разговор, нажмите .
6. Чтобы совершить звонок, в режиме Bluetooth нажмите и удерживайте .
С помощью пульта ДУ введите номер абонента и нажмите еще раз, чтобы
начать вызов. Для завершения разговора нажмите .
7. Нажмите в режиме Bluetooth, чтобы позвонить на последний набранный номер.
8. Чтобы воспроизводить музыку с вашего телефона, клавишей «MODE»
перключите магнитолу в режим Bluetooth и запустите музыкальный файл
на вашем телефоне. Вы можете переключать треки кнопками и .
9. Чтобы отсоединить ваш телефон от магнитолы, выключите Bluetooth
в настройках вашего телефона.
Аудио-плеер
1. Аудио-плеер позволяет воспроизводить аудио-файлы с карт памяти SD и MMC,
а также USB-флеш накопителей.
2. Для переключения треков нажимайте и , для ускоренной перемотки
вперед и назад удерживайте удерживайте эти кнопки.
4. Для доступа к списку файлов нажмите кнопку «LIST».
3. Поддерживаемые форматы:
Формат файла
MP3
WMA
OGG
FLAC
AC3
DTS
APE
AAC
ATRA
Профиль Max Bitrate Max Samplerate
All
Standart/Pro
Q1 Q10
Level0–Level8
AC3 only
DTS only
320 kbps
384 kbps
500 kbps
1,6 Mbps
640 kbps
3,84 Mbps
950 kbps
448 kbps
132 kbps
48000
48000
48000
48000
48000
48000
48000
44100
48000
6
Основные функции WX-218UBW
Видео-плеер
1. Видео-плеер позволяет воспроизводить видео-файлы с SD/MMC-карт памяти,
а также USB-флеш накопителей.
2. Чтобы смотреть видео, в режиме MP3 нажмите кнопку MEDIA. Автоматически
начнется воспроизведение видео-файла.
3. Нажмите кнопку LIST, чтобы перейти к списку медиа- файлов. Кнопкой
перейдите к выбору форматов (MUSIC/MOVIE/PHOTO) в левой части экрана,
вращая ручку регулировки громкости, выберите пункт MOVIE и нажмите
на ручку для подтверждения. Для просмотра изображений или возврата
к музыке выберите соответствующий пункт меню.
4. В режиме VIDEO на экране отобразится о предупреждение об автоматическом
запрете воспроизведения видео во время движения автомобиля в целях
безопасности. Чтобы отключить данную функцию, нажмите и удерживайте
ручку регулировки громкости для входа в главное меню, затем, вращая ручку,
выберите пунк «Установки» (SETUP) и нажмите на ручку для входа в него.
Выберите пункт настройки предупреждений (BRAKE) и выберите параметр
«Отключено» (BRAKE OFF). Данные операции можно проделать с помощью
пульта ДУ кнопками MENU для входа в меню, стрелками для выбора и
кнопкой Enter для подтверждения выбора.
5. Поддерживаемые форматы:
Формат файла
MKV
AVI
MOV/MP4
TS
ASF
FLV
PMP
RMVB
MPG/VOB
WMV
Разрешение Кодек
1280x720
720x480
640x480
1280x720
720x480
640x480
1280x720
720x480
640x480
1280x720
720x480
1280x720
720x480
640x480
1280x720
720x480
1280x720
720x480
1280x720
1280x720
1280x720
720x480
MPEG4/XVID/DIVX4/DIVX5/MSMPEG4V3/MPEG2/RV1.0/RV2.0/RV3.0/RV4.0/RV8
H264/AVC
DIVX3
MPEG4/XVID/DIVX4/DIVX5/MSMPEG4V3/H263/MJPEG
H264/AVC
DIVX3
MPEG4/XVID/DIVX4/DIVX5/MSMPEG4V3/MPEG2/MPEG1/H263/MJPEG
H264/AVC
DIVX3
MPEG2
H264/AVC
MPEG4/XVID/DIVX4/DIVX5/MSMPEG4V3/MPEG2/MPEG1/H263/MJPEG
H264/AVC
DIVX3
H263
H264/AVC
MPEG4/XVID
H264/AVC
RV1.0/RV2.0/RV3.0/RV4.0/RV8/RV9
MPEG2/MPEG1
MPEG4/XVID
DIVX4/DIVX5/MSMPEG4V3/MPEG2
6. В некоторых случаях при воспроизведении файлов в формате MP4 может
потребоваться переключить аудио-канал, нажмите на кнопку «LR» (6),
чтобы выбрать CH LEFT/CH RIGHT/STEREO.
7
Основные функции WX-218UBW
Радио
1. Для корректной работы FM-радиоприемника необходимо правильно
подключить штатную антенну при установке магнитолы в автомобиль.
2. Нажимайте и , чтобы выпонить поиск радиостанций. Удерживайте эти
кнопки для перехода в ручной режим настройки. Через пять секунд радио
вернется в режим автоматической настройки.
3. Нажимайте кнопку «BND» для выбора диапазона FM1/FM2/FM3/AM1/AM2.
4. Нажимайте кнопку «APS» для переключения радиостанций сохраненных
в памяти устройства. Удерживайте кнопку для автоматического сохранения
радиостанции. В каждом FM-диапазоне можно сохранить по 6 станций, всего
в памяти устройства можно сохранить 18 радиостанций.
Настройки
1. Нажмите и удерживайте ручку регулировки громкости или кнопку «MENU»
на пульте ДУ, чтобы выполнить вход в главное меню магнитолы.
2. Вращая ручку, или с помощью стрелок на пульте ДУ, выберите нужный
источник воспроизведения или пункт «Установки» (SETUP) для настройки
параметров устройства. Подвердите выбор нажатием на ручку регулировки
громкости или кнопкой Enter на пульте ДУ.
3. В пункте меню «LANGUAGE» выберите язык. После подтверждения выбора
вы автоматически перейдете к следующему пункту.
4. В пункте меню «TIME» настройте текущее время, часы, минуты и секунды.
По окончинию настройки вы автоматически перейдете к следующему пункту.
5. В пункте меню «BRAKE» можно отключить функцию автоматического запрета
воспроизведения видео-файлов во время движения автомобиля. Для этого
выберите параметр «Отключено» BRAKE OFF.
6. В пункте меню «DEFAULT» можно сбросить все настройки магнитолы
до заводских значений. Все сохраненные данные будут удалены.
7. В пункте меню «AREA» актуальную зону приема радиосигнала:
Europe/Russia/Middle East/America1/America2/Latin.
8. В пункте меню «SYSTEM VER» можно поменять прошивку устройства.
ВНИМАНИЕ! В вашей магнитоле установлена самая новая и стабильная
прошивка, не рекомендуется переходить на другую версию.
9. В пункте меню «TIMEFORMAT» можно выбрать удобный тип отображения
текущего времени: двенадцати- или двадцатичетырехчасовой.
10. В пункте меню «KEYTONE» можно включить или выключить звук кнопок.
11. В пункте меню «COLOR LIGHTS» можно выбрать цвет и режим подстветки кнопок
магнитолы: авто/красный/желтый/зеленый/голубой/синий/фиолетовый/белый.
12. Чтобы завершить настройку выбранного параметра, не переходя к следующему
пункту меню, нажмите кнопку SEL.
Внешний монитор
1. Подключите внешний монитор к видео-выходу на задней панели магнитолы.
2. Удерживайте кнопку «BND», устройство переключится на внешний экран.
3. Вывод изображение возможен только на один экран.
8
Основные функции WX-218UBW
Камера заднего вида
1. Магнитола поддерживает вывод изображения с камеры заднего вида,
установленной на ваш автомобиль.
2. Подключете видео-выход вашей камеры заднего вида к видео-входу
на задней панели магнитолы.
2. Подключите провод питания камеры к контакту «BROWN REVERSING
LIGHT +12» (см. схему) в ISO-разъеме магнитолы.
Вход AUX IN
1. Чтобы воспроизводить музыку с внешнего проигрывателя, подключите
шнур с 3,5 мм аудио-штекерами с обоих сторон ко входу AUX IN на
магнитоле и к выходу для наушников на вашем плеере или телефоне.
Установка в автомобиль
Закрепить магнитолу в автомобиле можно винтами, воспользовавшись
специальными отвестиями с резьбой на задней (1) и боковых (2) сторонах.
1
Подключение
Подключите все разъемы согласно схеме ниже.
Видео-вход камеры
заднего вида
ЖЕЛТЫЙ
Видео-выход
ЖЕЛТЫЙ
Антенна
ISO-разъем
Коннектор A
1. Не используется
2. РОЗОВЫЙ Ручной тормоз (GND)
3. Не используется
4. ЖЕЛТЫЙ Питание B+
5. СИНИЙ Питание антенны (+12 V)
6. КОРИЧНЕВЫЙ Задний ход (+12 V)
7. КРАСНЫЙ Питание ACC (+12 V)
8. ЧЕРНЫЙ Масса (GND)
Коннектор B (динамики)
1. ЗЕЛЕНЫЙ Задний правый (+)
2. ЗЕЛЕНО-ЧЕРНЫЙ Задний правый (–)
3. БЕЛЫЙ Передний правый (+)
4. БЕЛО-ЧЕРНЫЙ Передний правый (–)
5. СЕРЫЙ Передний левый (+)
6. СЕРО-ЧЕРНЫЙ Передний левый (–)
7. ФИОЛЕТОВЫЙ Задний левый (+)
8. ФИОЛЕТОВО-ЧЕРНЫЙ Задний левый (–)
Аудио-выход левый
БЕЛЫЙ
Аудио-выход правый
КРАСНЫЙ
1 2 3 4
B
5 6 7 8
1 2 3 4
A
5 6 7 8
Предохранитель
2
FUSE
9
Устранение неисправностей WX-218UBW
Проблема
Нет питания.
Нет звука.
Не работает радио.
Магнитола работает,
но не проигрывает
видео и аудио файлы.
Вероятная причина Решение
Провода не подсоединены
либо соединены неправильно.
Перегорел предохранитель. Замените предохранитель.
Установлен минимальный
уровень громкости.
Неправильное соединение
проводов.
Антенна не подключена, либо
подключена неправильно.
Слишком слабый сигнал.
Данные аудио и видео
форматы не поддерживаются.
Спецификации
Электропитание +12 V DC
Проверьте соединение проводов.
Отрегулируйте громкость.
Проверьте соединение проводов.
Выполните ручную настройку
радиоканалов. Проверьте
подключение антенны.
Убедитесь, что на ваших
источниках записаны файлы
поддерживаемых форматов.
Заземление минус
Максимальная сила тока 10A (Max)
Размеры (длина/ширина/глубина) 178x110x100 мм
Вес 700 г
Рабочая температура -20 – +60°С
Мощность аудио-сигнала 4x45 Watt
Сопротивление динамиков 4-8 Om
Диапазон FM-приемника 87,5 – 108 Mhz
Чувствительность 10 dB (S/N 30 dB) ≤ 15 dB
10
Loading...
