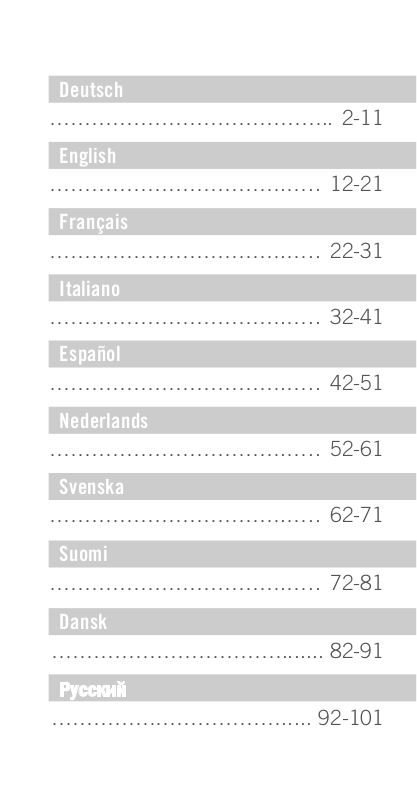

Page 1
Deutsch
………………………………….. 2-11
English
…………………………….….. 12-21
Français
…………………………….….. 22-31
Italiano
…………………………….….. 32-41
Español
…………………………….….. 42-51
Nederlands
…………………………….….. 52-61
Svenska
…………………………….….. 62-71
Suomi
…………………………….….. 72-81
Dansk
……………………………....... 82-91
Русский
……………………………..... 92-101
Page 2
DE
6
:
$
5
2
9
6
.
,
1
2
6
3
7
4
5
8
11
6:$5296.,
10
9
DE
Vielen Dank, dass Sie sich für dieses Produkt
aus dem Hause SWAROVSKI OPTIK entschieden haben. Bei Fragen wenden Sie sich bitte
an Ihren Fachhändler oder kontaktieren Sie
uns direkt unter WWW.SWAROVSKIOPTIK.COM.

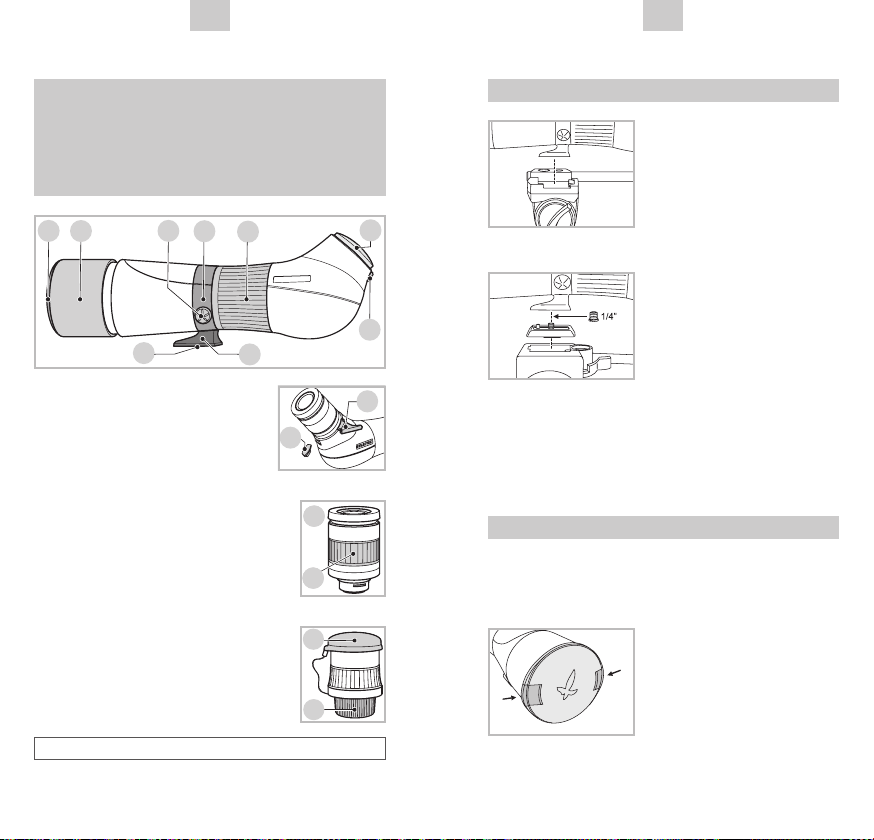

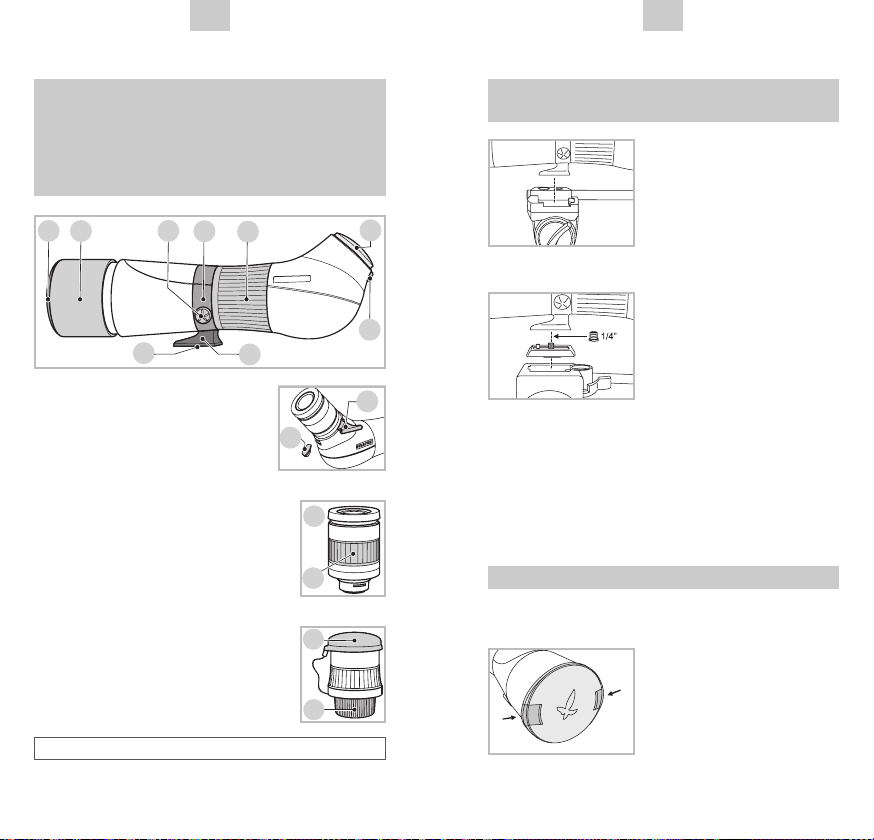

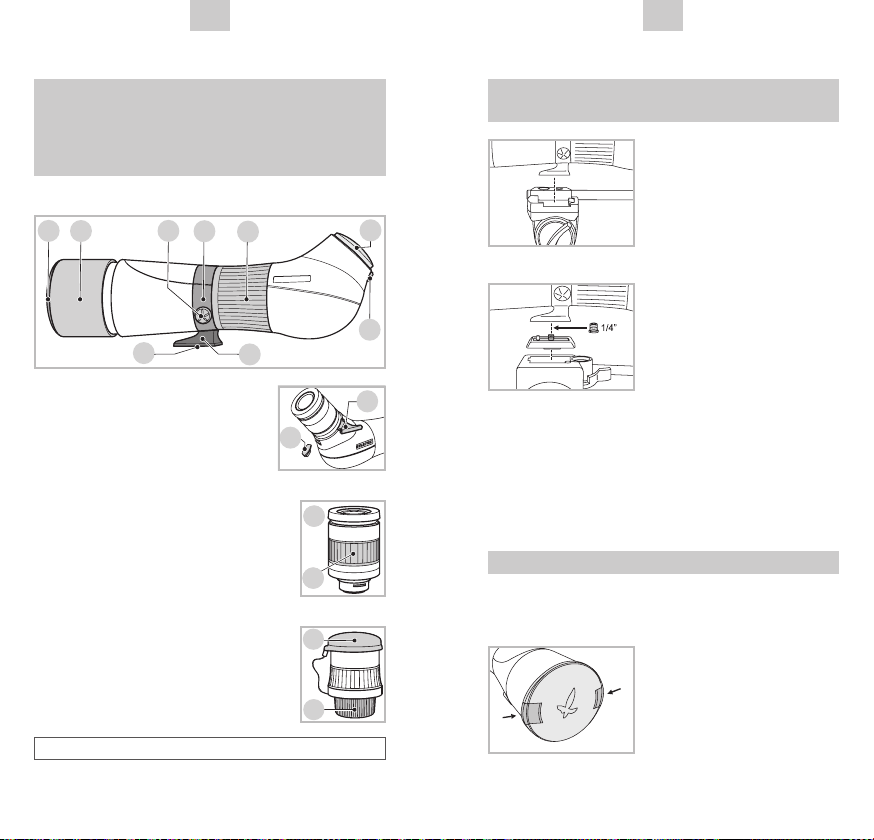

1 Objektivschutzdeckel
2 Sonnenblende
3 Stativring
4 Stativfuß
5 Anschlussgewinde für Stativ
6 Klemmschraube
7 Stellring für Fokussierung
8 Okularverriegelung
9 Visierhilfe
10 Abdeckung des Visieranschlusses
11 Bajonettschutzdeckel
12 Okular
13 Stellring für Vergrößerungswechsel
14 Okularschutzdeckel
15 Bajonettschutzkappe
Aktuelles Zubehör finden Sie unter WWW.SWAROVSKIOPTIK.COM.
2
Montage des Beobachtungsfernrohres
auf das Stativ
SWAROVSKI OPTIK Stativ
Der Stativfuß passt direkt
in den SWAROVSKI OPTIK
Stativkopf.
Sonstige Stative
Der Stativfuß verfügt über
ein Anschlussgewinde von
3/8˝ UNC. Die eingesetzte
Überschraube reduziert
das Anschlussgewinde auf
1/4˝ UNC. Das Beobachtungsfernrohr passt somit
auf jedes gängige Stativ.
12
Bedienung
6
,
:
.
6
$
52
9
13
Objektivschutzdeckel entfernen
14
15
henden Schnappelemente zusammen.
• Das Objektiv ist mit einem
Deckel gegen Verschmut-
zung geschützt.
• Zum Abnehmen drücken
Sie die am Außendurch-
messer des Deckels vorste-
3
Page 3
DE
DE

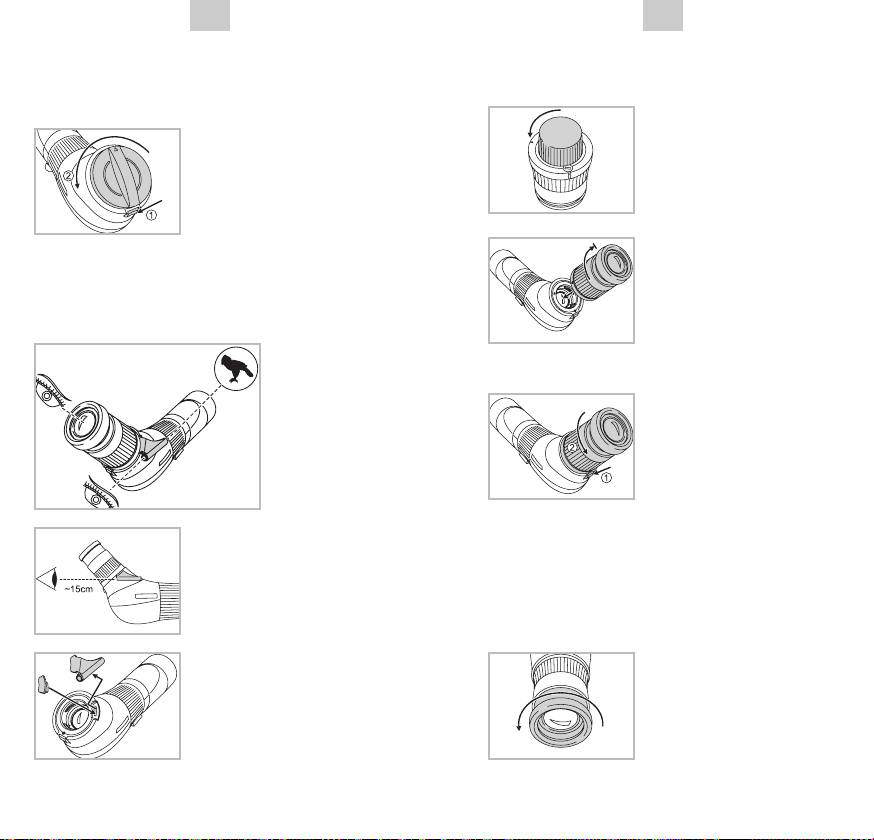

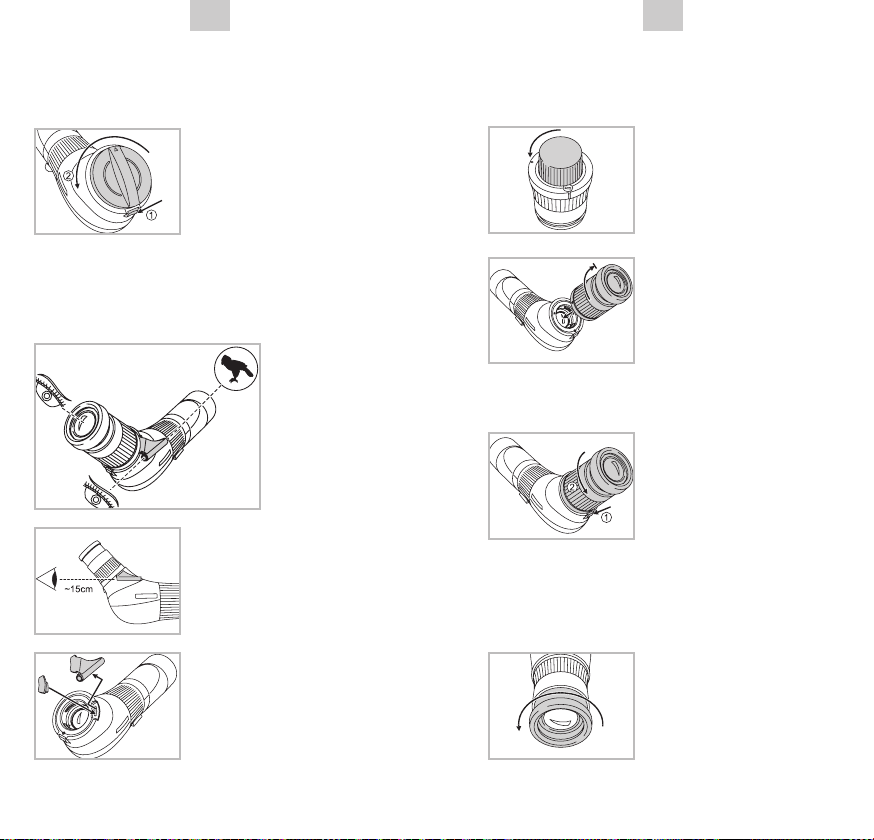

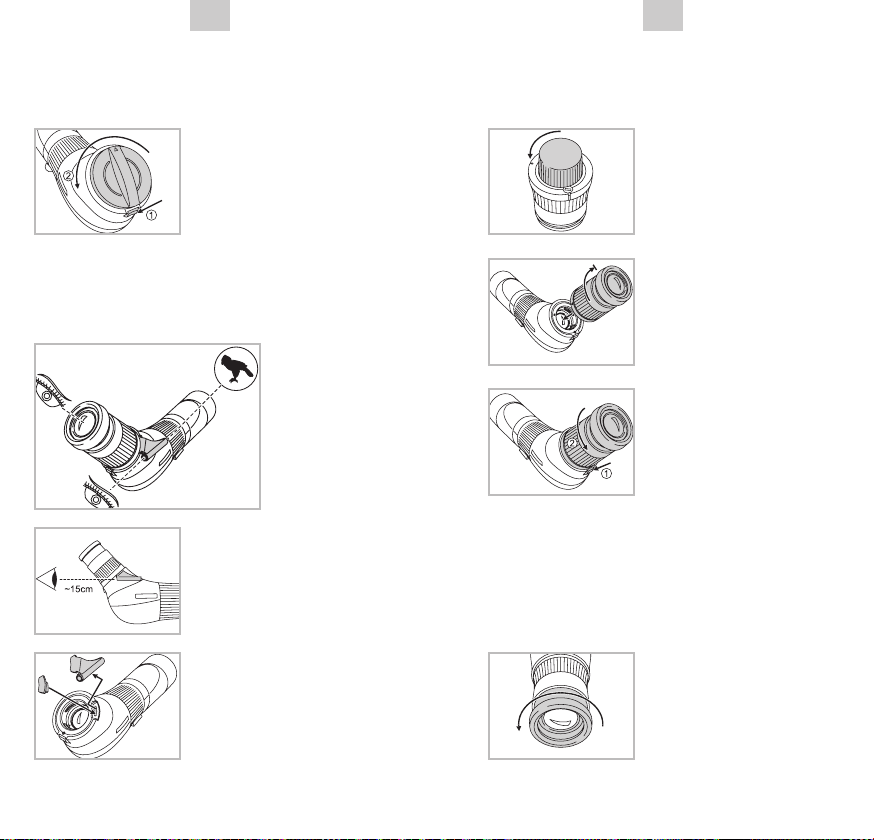

Bajonettschutzdeckel vom
Bajonettverschluss entfernen
Um den Deckel abzunehmen, schieben Sie die
Okularverriegelung am
Grundkörper nach unten
und drehen den Bajonettschutzdeckel nach links
(gegen den Uhrzeigersinn).
Visierhilfe
Sollten Sie die montierte
Visierhilfe nicht benötigen,
ziehen Sie diese bitte heraus und setzen Sie die mitgelieferte Abdeckung ein.
Die montierte
Visierhilfe soll
Ihnen helfen,
das Fernrohr
auf das zu beobachtende Objekt
auszurichten.
Einsetzen und Abnehmen des Okulares
• Entfernen Sie die Bajo-
nettschutzkappe vom Oku-
lar durch Linksdrehung
(gegen den Uhrzeigersinn).
• Bringen Sie die Markie-
rung am Okular mit der
Markierung des Bajonett-
verschlusses zur Deckung.
• Setzen Sie das Okular ein
und drehen Sie es nach
rechts (im Uhrzeigersinn) bis die Okularverriegelung einrastet.
• Zum Herausnehmen
des Okulars drücken Sie
die Okularverriegelung am
Grundkörper nach unten
und drehen Sie das Okular
nach links (gegen den Uhrzeigersinn), bis es sich herausnehmen lässt.
Einstellung der Drehaugenmuschel
Verwendung ohne Brille:
Drehen Sie die Drehaugen-
muschel (gegen den Uhr-
zeigersinn) bis zum An-
schlag heraus.
4
5
Page 4
DE
DE

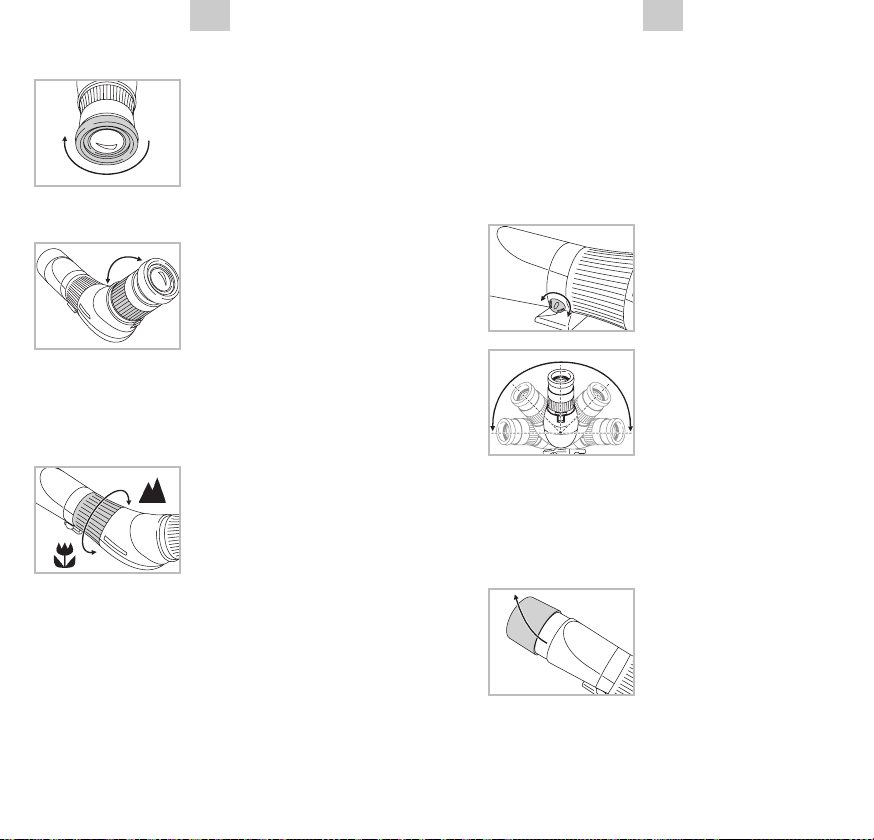

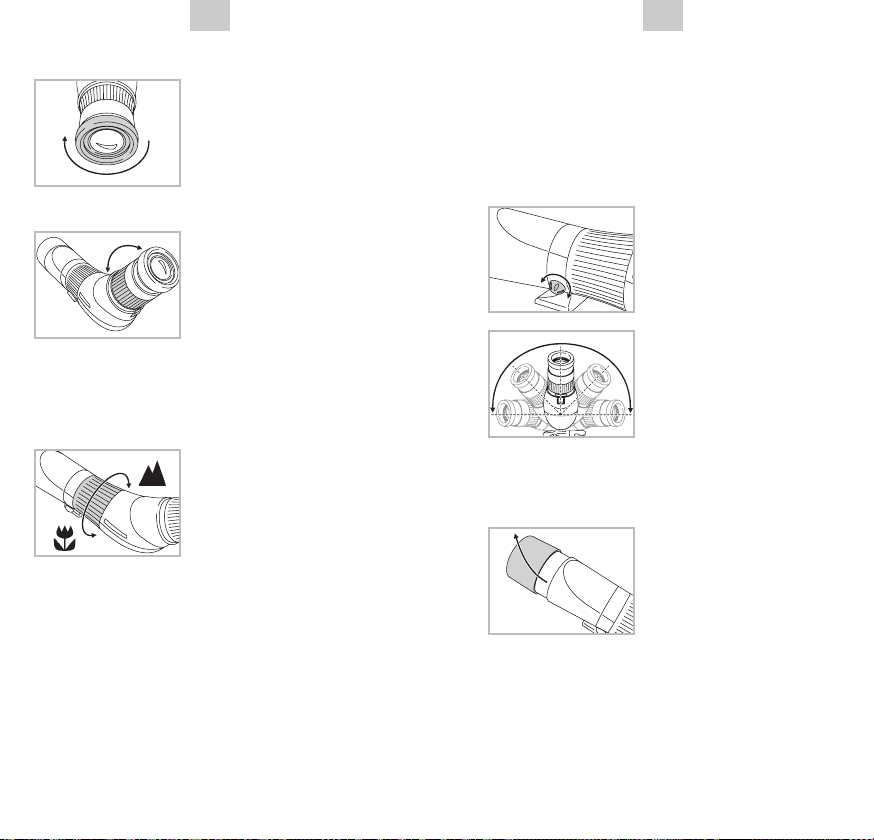

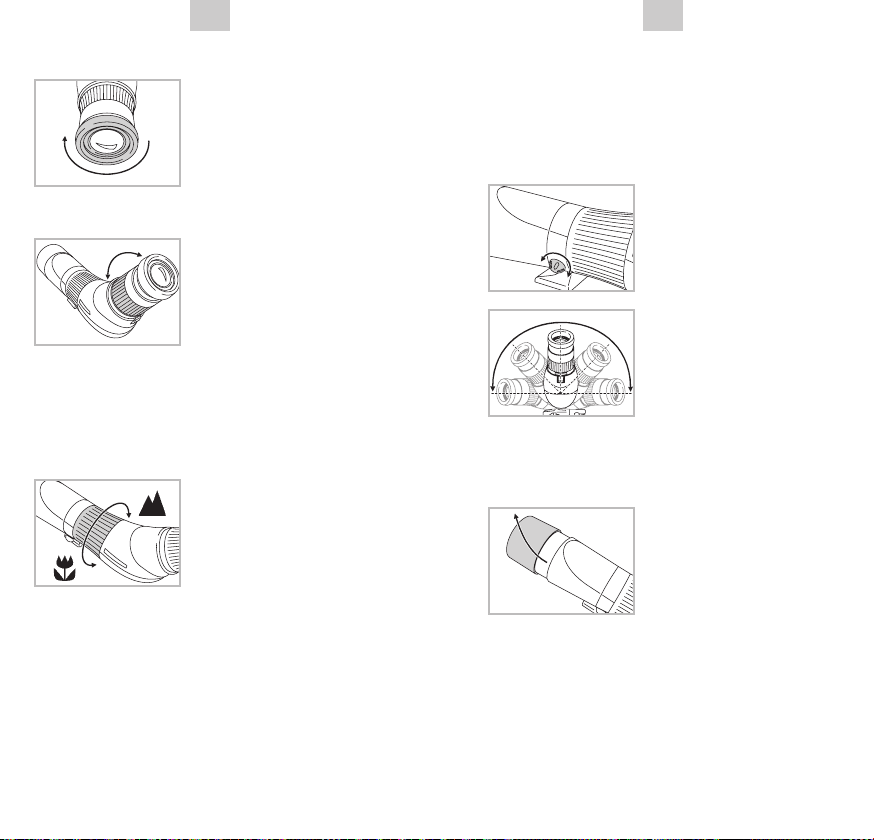

Verwendung mit Brille:
Drehen Sie die Drehaugenmuschel (im Uhrzeigersinn)
bis zum Anschlag hinein.
Verwendung des Zoom-Okulares
Vergrößerungswechsel:
Drehen des Stellrings nach
rechts verringert die Vergrößerung, drehen nach
links erhöht die Vergröße-
rung.
Die eingestellte Vergrößerung können Sie über den
Indexpunkt ablesen.
Einstellen der Bildschärfe
• Drehen Sie für weit ent-
fernte Objekte den Stellring
für die Fokussierung nach
rechts (im Uhrzeigersinn).
• Durch Drehen des Stell-
rings nach links (gegen den
Uhrzeigersinn) können Sie Objekte in kurzer Entfernung beobachten.
• Um ein ermüdungsfreies Beobachten zu gewährleisten, drehen Sie den Stellring für die Fokussierung etwas nach links (gegen den Uhrzeigersinn),
bis das Bild leicht unscharf wird. Anschließend
drehen Sie den Stellring nach rechts (im Uhrzeigersinn), bis die maximale Bildschärfe erstmals
erreicht wird.
• Damit die Bildschärfe über den gesamten Vergrößerungsbereich erhalten bleibt, sollten Sie die
Scharfstellung bei Verwendung des Zoom-Okulars
in der höchsten Vergrößerung vornehmen.
Veränderung der Einblicksrichtung
• Drehen Sie die Klemmschraube nach links (gegen
den Uhrzeigersinn) – damit
lösen Sie die Fixierung des
Stativrings.
• Drehen Sie das am Stativ
befestigte Beobachtungsfernrohr um den Stativring
in die gewünschte Position.
Rastung bei ATS: 0˚, ±45˚,
±90˚, bei STS: 0˚, ±90˚.
• Drehen Sie die Klemmschraube nach rechts (im
Uhrzeigersinn) – damit fixieren Sie den Stativring.
Verwendung der Sonnenblende
Die integrierte, ausziehbare
Sonnenblende hält störendes Seitenlicht fern und
schützt das Objektiv vor
Regen.
Das Aus- und Einschieben
der Sonnenblende führen Sie am besten mit einer
leichten Drehbewegung durch.
Die Sonnenblende rastet in ausgezogenem wie
auch in eingeschobenem Zustand ein.
Der Objektivschutzdeckel kann auch bei ausgezogener Sonnenblende verwendet werden.
6
7
Page 5
DE
DE

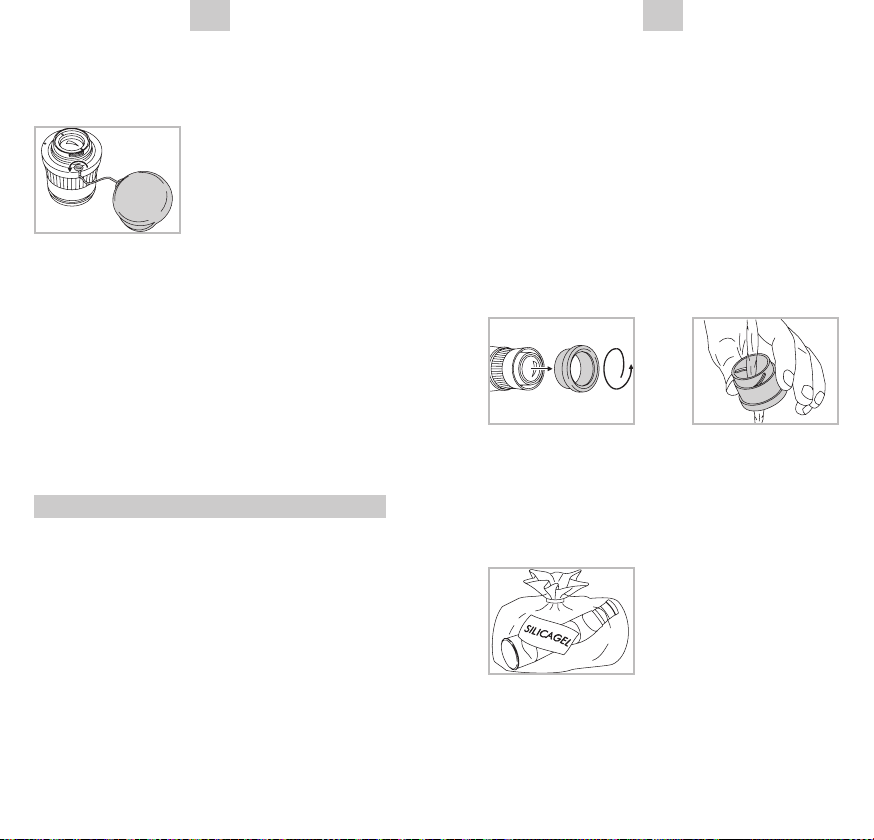

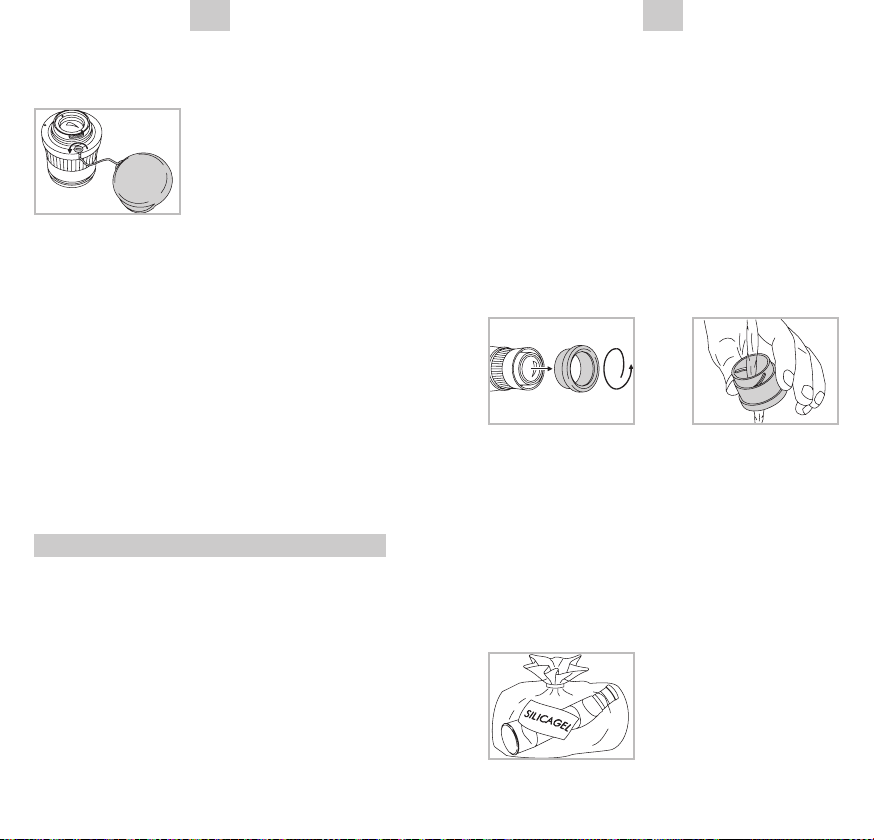

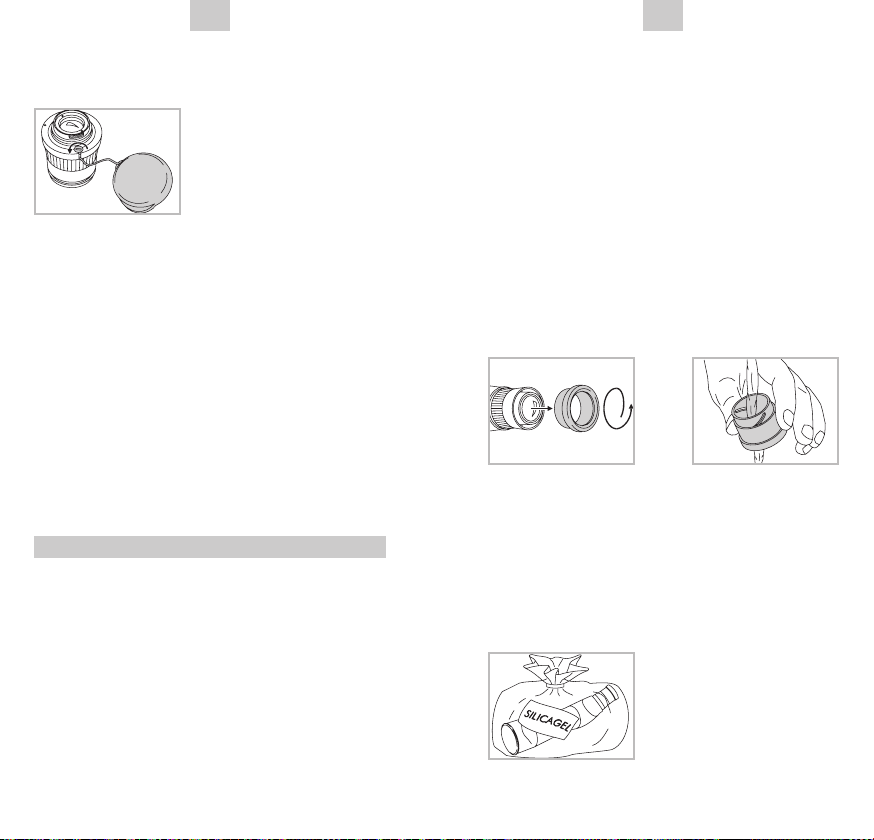

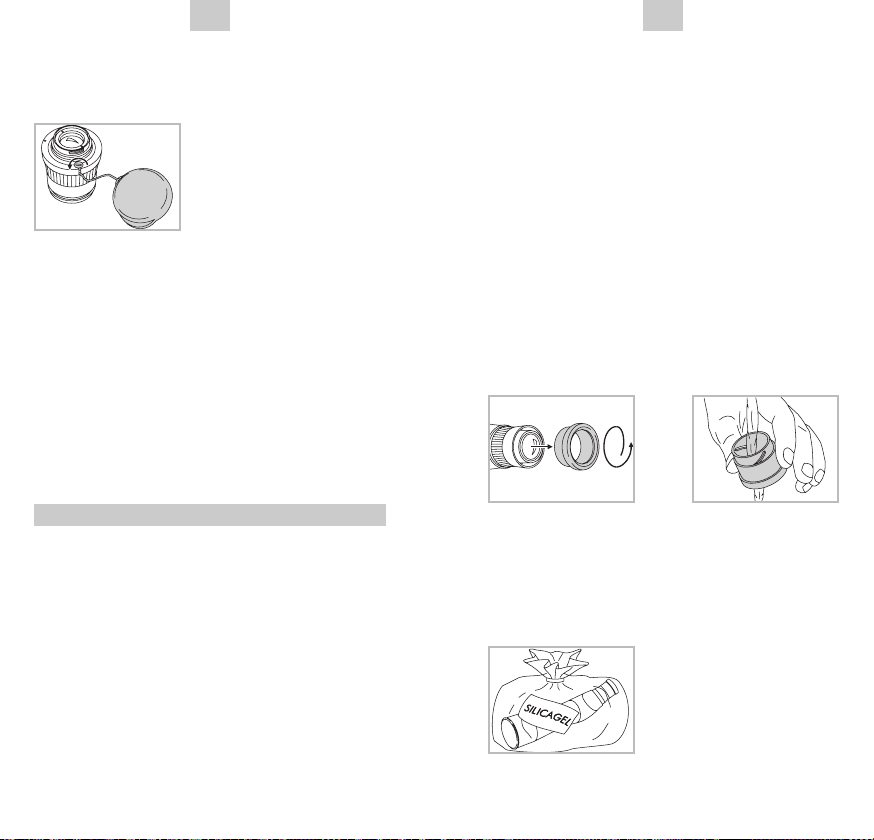

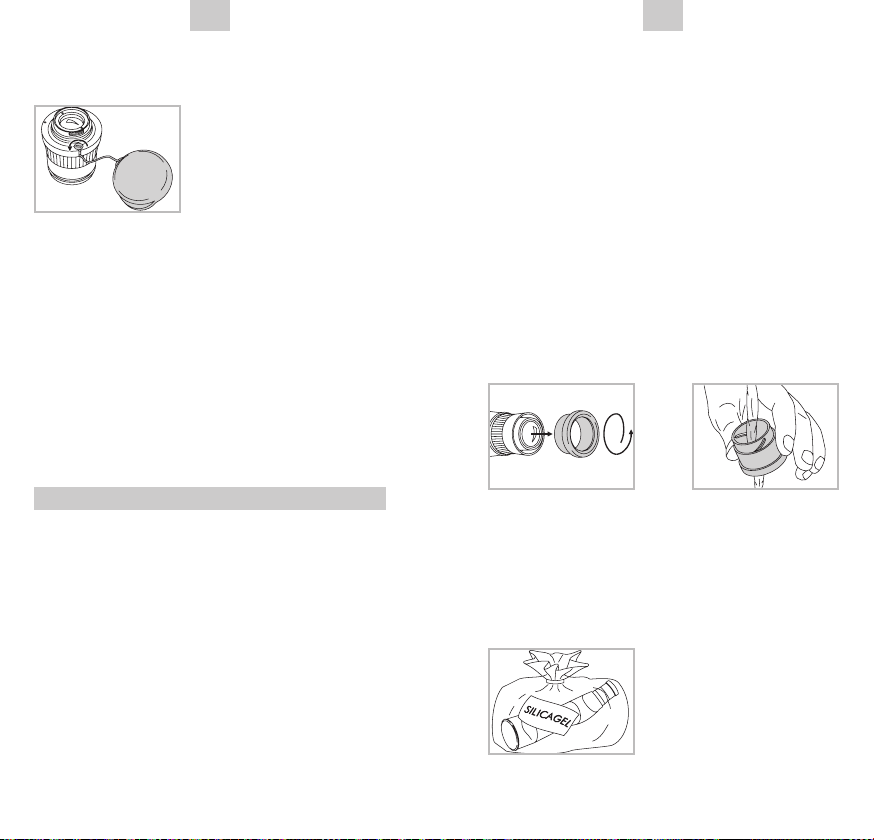

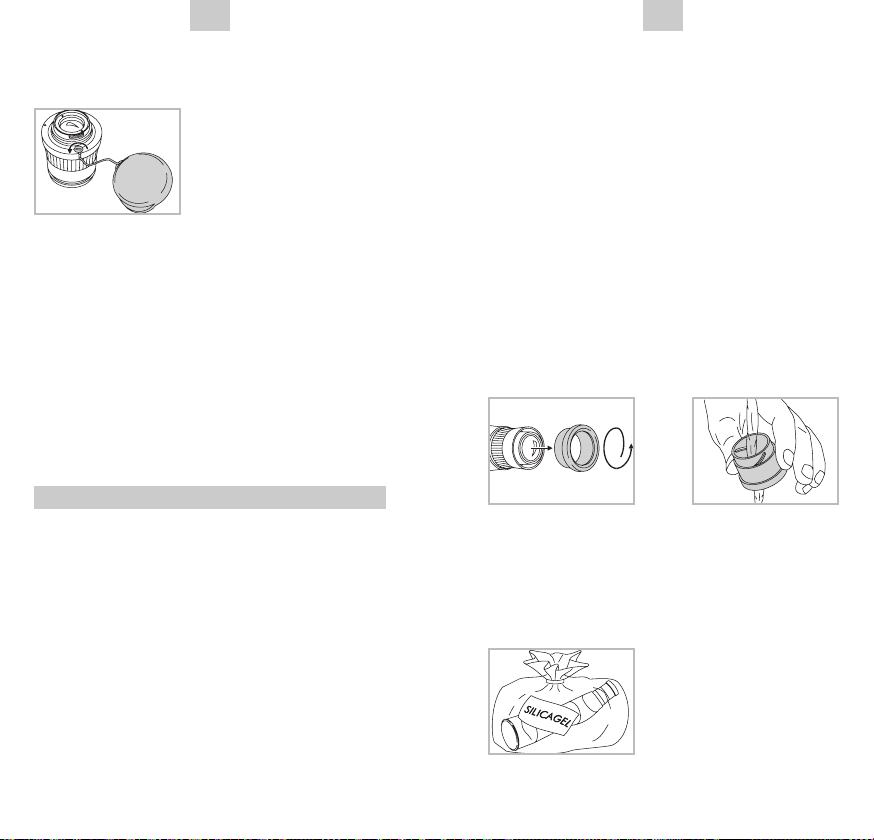

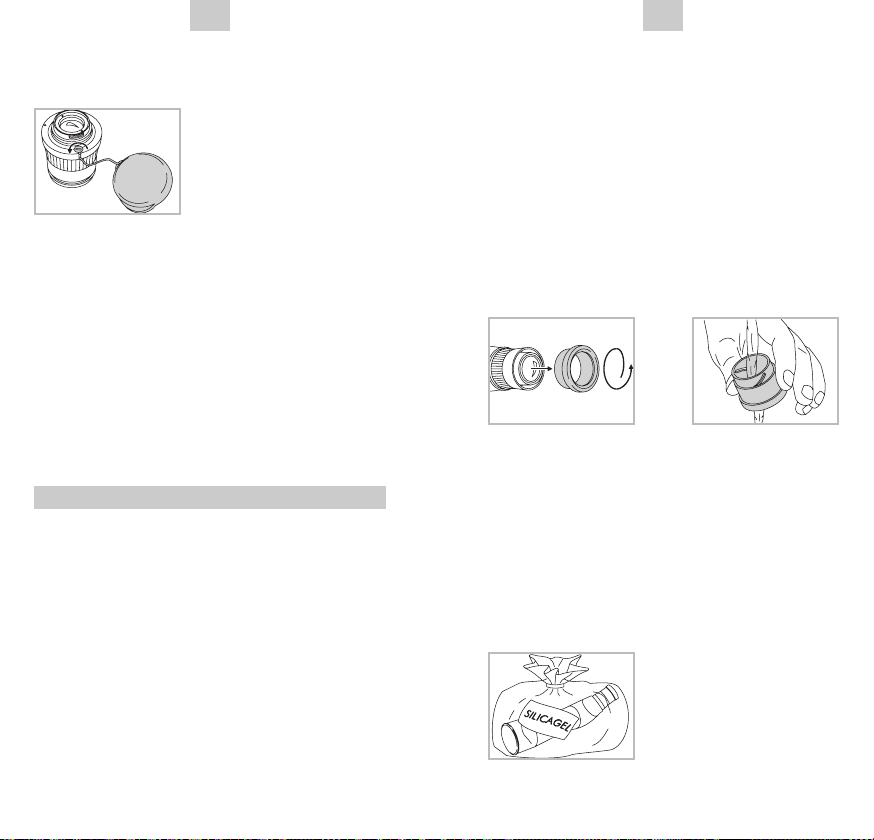

Demontage des Okularschutzdeckels
Der Okularschutzdeckel
ist mit einer Schnur am
Okular fixiert. Durch Lösen
der Schraube am Okular
mit einem Schraubendre-
her, können Sie die Schnur
samt Deckel vom Okular abnehmen. Bitte setzen
Sie die Schraube wieder ein.
Nach Gebrauch des
Beobachtungsfernrohres
• Bitte setzen Sie den Objektivschutzdeckel wieder
auf.
• Um das Deckglas im Bajonettverschluss zu
schützen, belassen Sie das Okular am Grundkörper und schützen es mit dem Okularschutzdeckel
oder Sie schließen den Bajonettverschluss mit der
dafür vorgesehenen Abdeckung.
Wartung und Pflege
Reinigungstuch
Mit diesem beigelegten Spezialtuch aus Mikro-
fasern können Sie selbst empfindlichste Glas-
flächen reinigen. Es ist geeignet für Objektive,
Okulare und Brillen.
Bitte halten Sie das Reinigungstuch sauber, da
Verunreinigungen die Linsenoberfläche beschädigen können. Ist das Tuch verschmutzt, können
Sie es in handwarmer Seifenlauge waschen und
an der Luft trocknen lassen. Verwenden Sie es
bitte ausschließlich zur Reinigung von Glasflächen!
Reinigung
Wir haben alle Elemente und Oberflächen so ausgelegt, dass sie pflegeleicht sind.
Um die optische Brillanz Ihres Fernrohres dauerhaft zu gewährleisten, sollten Sie die Glasoberflächen schmutz-, öl- und fettfrei halten. Zur
Reinigung der Optik entfernen Sie zuerst gröbere
Partikel mit einem Optikpinsel. Zur nachfolgenden
gründlichen Reinigung empfiehlt sich leichtes
Anhauchen und Reinigung mit dem Reinigungstuch.
Das Gehäuse pflegen Sie am besten mit einem
weichen, feuchten Putztuch (nicht mit dem OptikReinigungstuch).
Bei starker Verschmutzung (z. B. Sand) ist die
Drehaugenmuschel komplett abschraubbar und
somit einfachst zu reinigen.
Aufbewahrung
Sie sollten Ihr Fernrohr an
einem gut gelüfteten dunklen Ort aufbewahren.
Ist das Fernrohr nass, muss
es vorher getrocknet werden.
8
9
Page 6
DE
DE
Bei längeren Aufenthalten in Tropengebieten oder
in Gegenden mit hoher Luftfeuchtigkeit ist der
beste Lagerort ein luftdichter Behälter mit einem
Feuchtigkeits-Absorptionsmittel (z. B. Silicagel).
Anmerkung
Okulare der SWAROVSKI OPTIK Fernrohre AT/ST
80, passen mechanisch in den Bajonettverschluss
der Grundkörper aller ATS/STS und ATM/STM
65/80. Die beste optische Abbildungsleistung ist
aber nur gewährleistet, wenn Okulare der neuen
Baureihe verwendet werden.

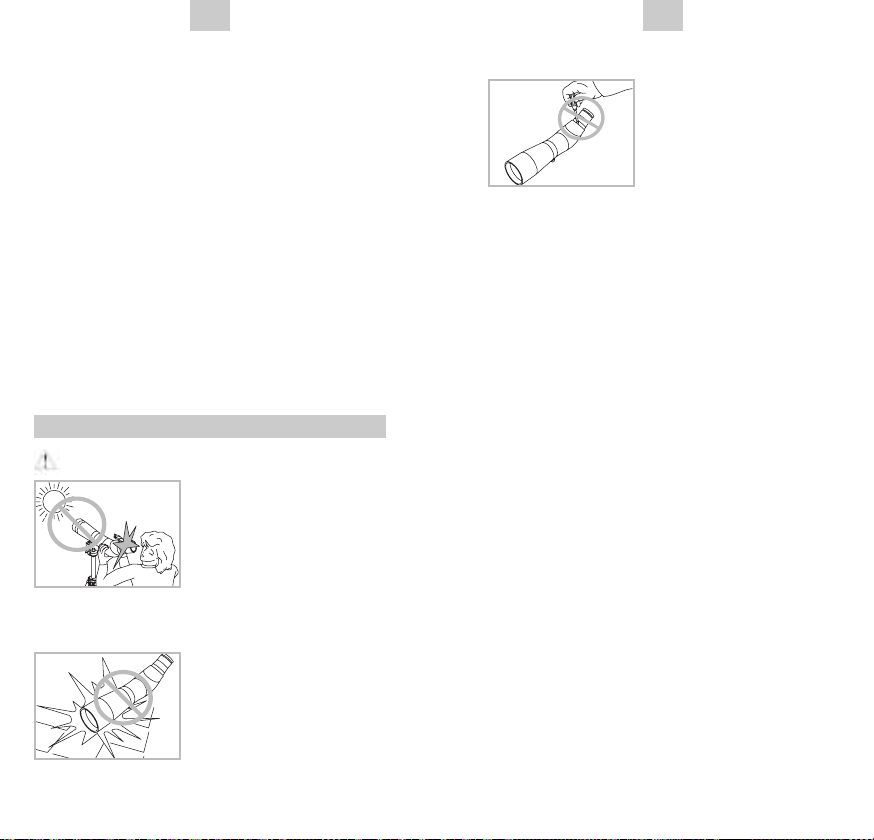

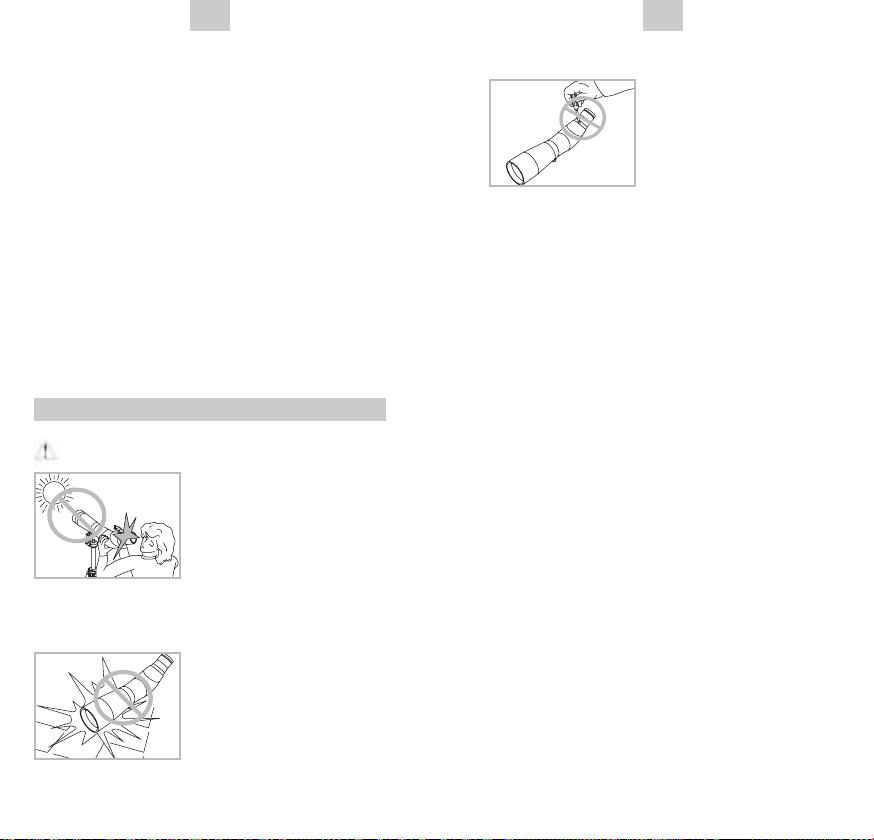

Zu Ihrer Sicherheit!
WARNUNG!
Niemals mit dem Fernrohr
in die Sonne blicken! Das
führt zu einer Verletzung
Ihrer Augen!
Allgemeine Hinweise
Schützen Sie bitte Ihr Fern-
rohr vor Stößen.
Reparaturen sollten nur von
autorisierten Werkstätten
durchgeführt werden.
Alle Angaben sind typische Werte.
Änderungen in Ausführung und Lieferung
sowie Druckfehler sind vorbehalten. BA-660-21, 11/2012
10
11
Page 7
DE
6
:
$
5
2
9
6
.
,
1
2
6
3
7
4
5
8
11
6:$5296.,
10
9
EN EN
DE
We are very pleased that you decided to
purchase this product from SWAROVSKI OPTIK.
If you have any questions, please consult your
specialist dealer or contact us directly at
WWW.SWAROVSKIOPTIK.COM.

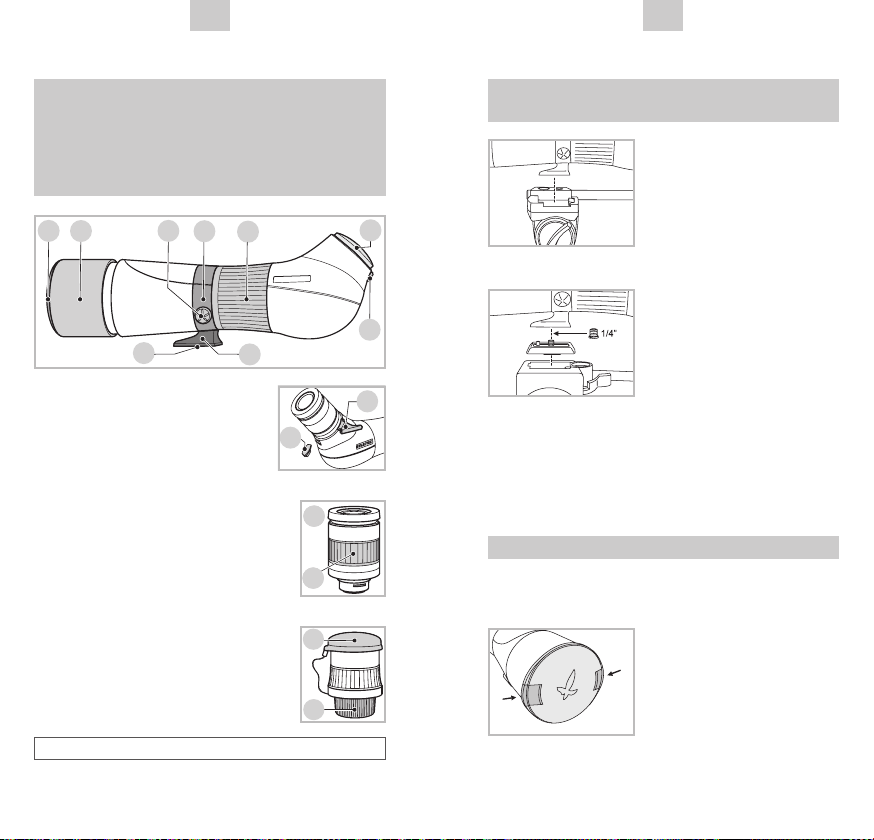

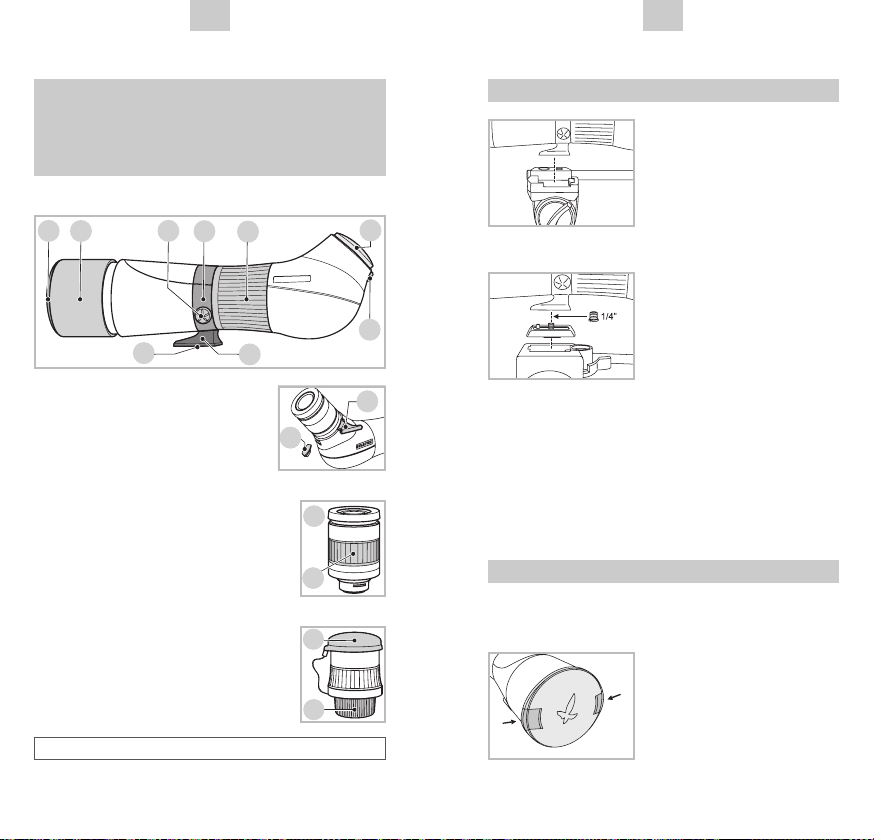

1 Protective cap for objective
lens
2 Sunshield
3 Tripod ring
4 Tripod base
5 Connection thread for tripod
6 Locking screw
7 Adjustment ring for focusing
8 Locking mechanism
9 Aiming aid
10 Cover of aiming aid connection
11 Protective cover for bayonet
12 Eye piece
13 Adjustment ring for changing
magnification
14 Protective cap for eye piece
15 Protective cap for bayonet
Please find our current product accessories at WWW.SWAROVSKIOPTIK.COM.
12
Mounting the telescope on the tripod
SWAROVSKI OPTIK tripod
The tripod base fits directly
into the SWAROVSKI OPTIK
tripod head.
Other tripods
The tripod base has a connecting thread of 3/8˝ UNC.
The inserted bush reduces
the connecting thread to
1/4˝. The observation teles-
cope thus fits on any standard tripod.
12
6
,
:
.
6
$
52
9
13
14
15
Operation
Remove the protective cap from the lens
• The objective lens is protected from dirt by a cap.
• To remove the cap, press
together the protruding
snap elements at the rim
of the cap.
13
Page 8
DE
EN EN
DE

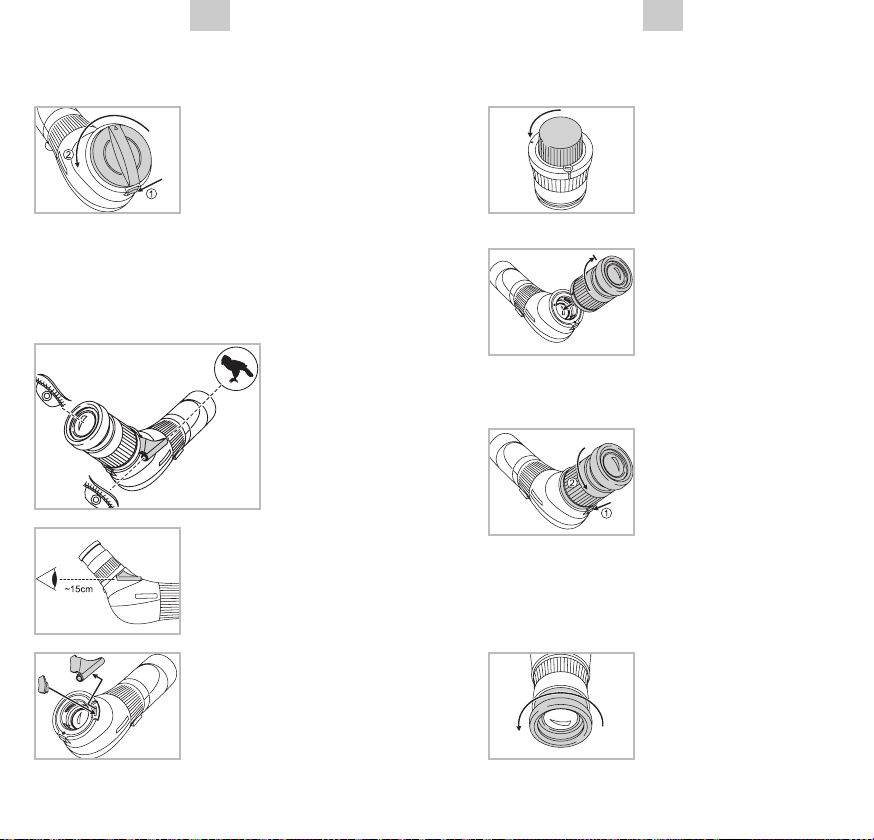

Remove the protective cover
for the bayonet from the bayonet lock
To remove the cover, slide
the locking mechanism of
the eyepiece downward and
turn the protective cover to
the left (anti-clockwise).
Aiming aid
The mounted
aiming aid is
designed to
help you align
the telescope
with the subject
to be observed.
If you do not need the
mounted aiming aid, please
pull it out and insert the
cover supplied.
Attachment and detachment of the eyepiece
• Remove the protective
cap for the bayonet from
the eyepiece by screwing it
to the left (anti-clockwise).
• Align the marking on the
eyepiece with the marking
on the bayonet fitting.
• Insert the eyepiece and
turn it to the right (clockwise) until the locking
mechanism of the body clicks into the eyepiece.
• To remove the eyepiece,
press the locking mechanism of the body downward and turn the eyepiece
to the left (anti-clockwise)
until it can be removed.
Adjustment of the screw-in-typ eye cup
Use without eyeglasses:
Turn the eye cup (counterclockwise) until it stops.
14
15
Page 9
DE
EN EN
DE

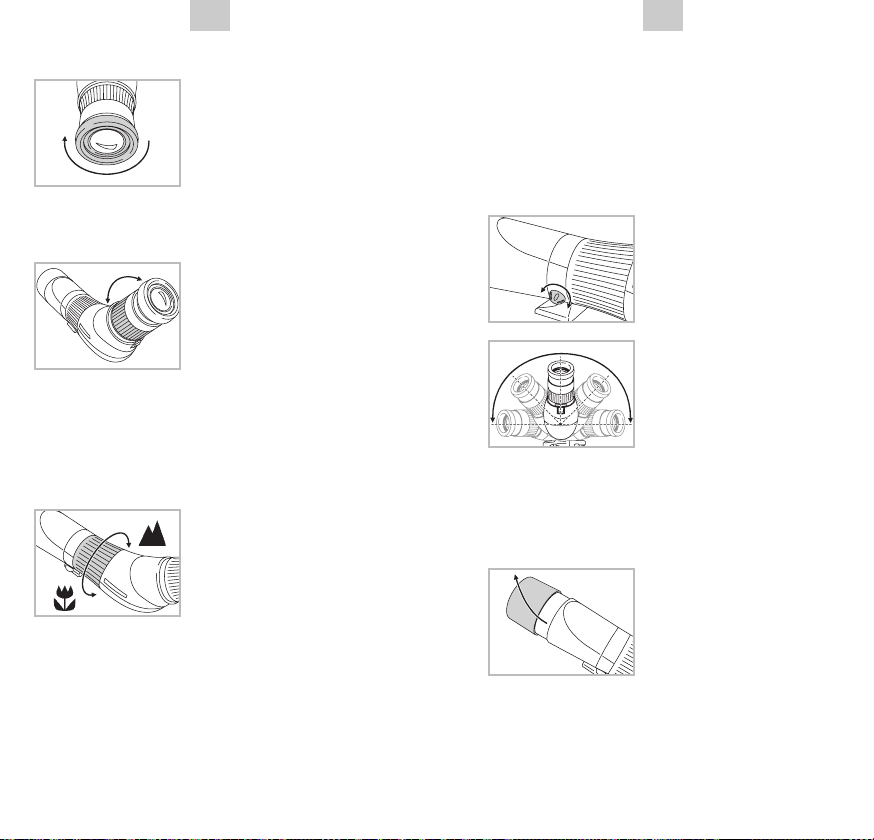

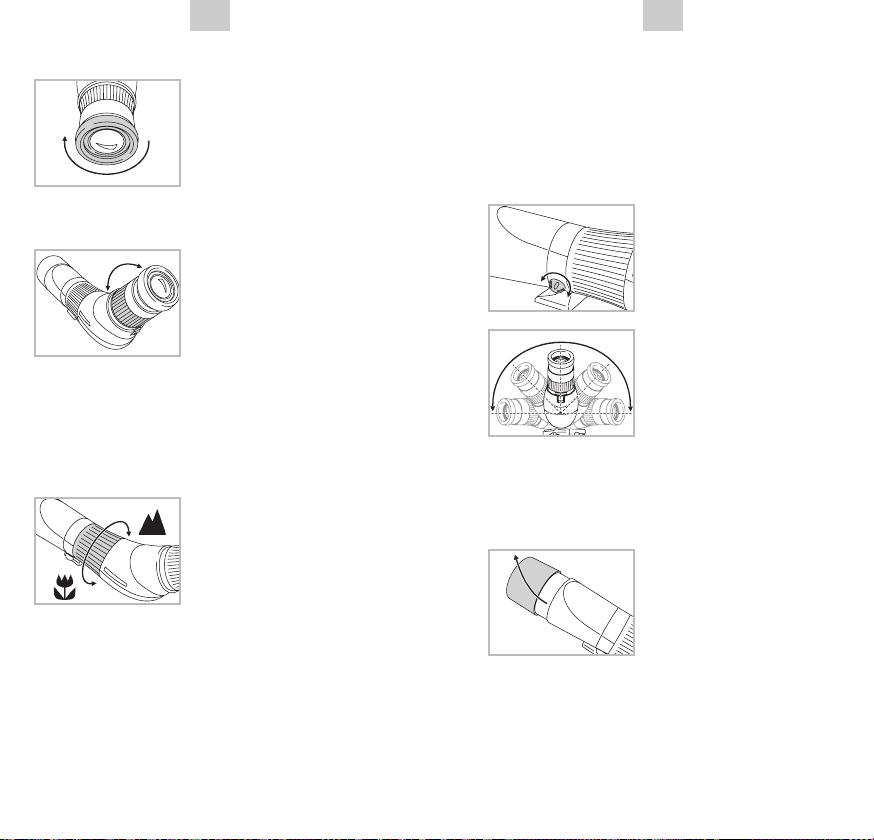

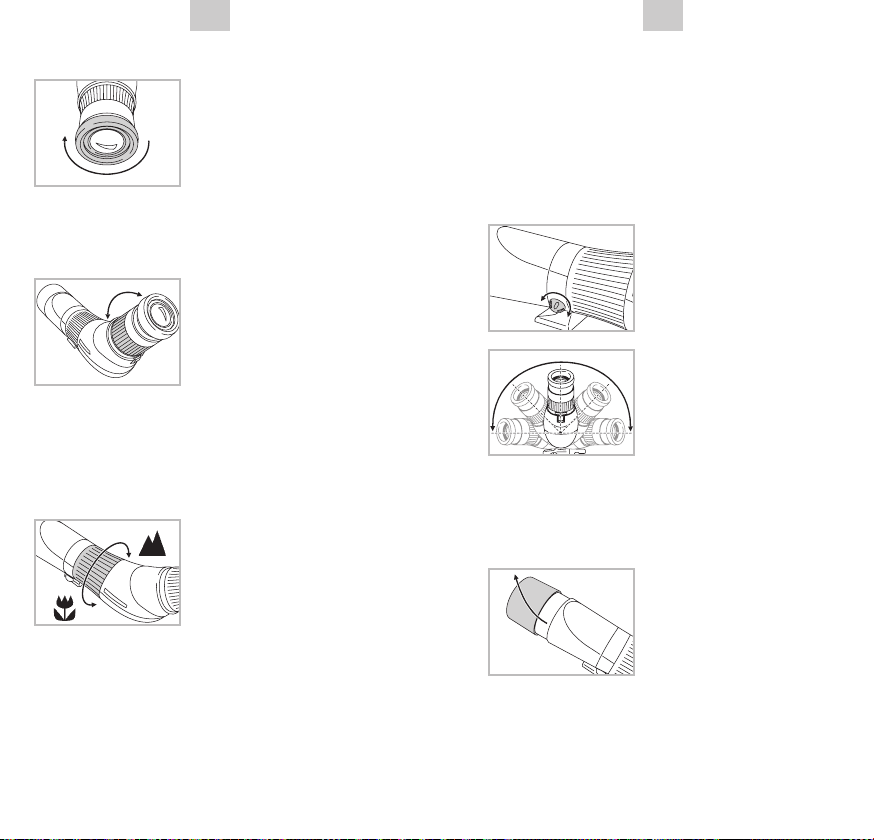

Use with eyeglasses:
Turn the eye cup (clock-
wise) until it stops.
Use of the zoom eyepiece
To change magnification:
Turning the adjustment
ring to the right (clockwise)
decreases magnification.
Turning it to the left
increases the magnification.
You will be able to read the magnification above
the index point.
Focusing
• For distant objects, turn
the adjustment ring for
focusing to the right (clock-
wise).
• By turning the adjust-
ment ring to the left (anticlockwise), you can observe objects that are
nearer.
• In order to ensure fatigue-free observation, turn
the adjustment ring for focusing a bit to the left
(anti-clockwise) until the image becomes slightly
unsharp. Then turn the adjustment ring to the right
(clockwise) until the maximum image definition is
attained for the first time.
• To retain the image definition over the entire
range of magnification, you should carry out sharp
focusing using the zoom eyepiece with the highest
magnification.
Changing the viewing angle
• Turn the locking screw
to the left (anti-clockwise)
to unlock the tripod ring in
position.
• With the scope on a
tripod, turn the body of the
scope to the desired viewing position. The ATS will
click into place at: 0˚, ±45˚,
±90˚. The STS will click into
place at: 0˚, ±90˚.
• Turn the locking screw to
the right (clockwise) to lock
the tripod ring in position.
Using the sunshield
The integrated, extendable
sunshield keeps away disturbing lateral light and
protects the objective lens
from rain.
The sunshield is best slid
out and in with a slight rotary motion.
It snaps in when extended as well as when
retracted.
The protective cap for the objective lens can also
be used when the sunshield is extended.
16
17
Page 10
DE
EN EN
DE
Disassembly of the protective cap
for the eyepiece
The protective cap for the
eyepiece is attached to
the eyepiece with a cord.
By loosening the screw on
the eyepiece with a screw-
driver, you can remove the
cord with the cap from the eyepiece. Please
reinsert the screw.
After using the observation telescope
• Please put the protective cap for the objective
lens back on.
• In order to protect the cover glass in the bayonet
fitting, leave the eyepiece mounted and protect
it by putting on its protective cap or close the
bayonet fitting with the cover provided for this
purpose.
Maintenance and Care
Lens-cleaning cloth
You can clean high sensitive lens surfaces with
the enclosed special cloth made of micro-fibres.
It is suitable for objective lens, ocular lens and
eye-glasses.
Please keep the cloth clean, as dirt can damage
the lens surface. If the cloth gets dirty, it can be
washed in luke-warm soapy water and air-dried.
Please use it exclusively for cleaning lens surfaces!
Cleaning
We have designed all elements and surfaces
to require little care. To ensure the long-lasting
optical brilliance of your telescope, you should
keep the glass surfaces free of dirt, oil and grease. When cleaning the lenses, first remove larger
particles with an optical lens brush. For the subsequent thorough cleaning we recommend breathing
onto the lens surface to form a coat of condensation and then cleaning it with a soft, moist cloth.
The housing is best cleansed with a soft, moist
cloth (don’t use the lens-cleaning cloth).
In the
event of hard-to-remove dirt (e.g. sand) the eye
cups can be unscrewed and cleaned very easily.
Storage
You should keep your telescope in a well-ventila-
ted and dark place.
If the instrument is wet, it
must be dried prior to
storage.
18
19
Page 11
DE
EN EN
DE
During longer stays in tropical regions with a high
degree of humidity the best place to store the
instrument in is an air-tight receptacle along with a
moisture-absorbing agent (e.g. silica gel).
Notice
Eyepieces of the SWAROVSKI OPTIK AT and ST 80
telescopes fit mechanically into the bayonet lock of
the main bodies ATS/STS and ATM/STM 65/80.
But the best optical imaging is ensured if eyepieces of the new series are used.
For your safety!
WARNING!
Never look at the sun with
the telescope! This leads to
injury of your eyes!
General information
Please protect your telescope from jolts and jars.
Repairs should be carried
out only by authorized
workshops.
All data are typical values.
We reserve the right to make changes regarding design and delivery.
We accept no liability for printing errors. BA-660-21, 11/2012
20
21
Page 12
DE
6
:
$
5
2
9
6
.
,
1
2
6
3
7
4
5
8
11
6:$5296.,
10
9
FR FR
DE
Nous sommes heureux que vous ayez opté
pour ce produit de la Maison SWAROVSKI
OPTIK. Pour toute question adressez-vous à
votre détaillant ou contactez-nous directement
sur WWW.SWAROVSKIOPTIK.COM.
1 Capuchon protecteur de
l’objectif
2 Pare-soleil intégré
3 Bague de trépied
4 Pièce de raccord au trépied
5 Filet de raccord pour trépied
6 Vis de serrage
7 Bague de réglage pour la focalisation
8 Dispositif de verrouillage
9 Viseur
10 Couverture du raccord de viseur
11 Couvercle de protection à baïonnette
12 Oculaire
13 Bague de réglage pour changement
d’agrandissement
14 Capuchon de protection de l’oculaire
15 Capuchon de protection à baïonnette
Les accessoires disponibles se trouvent sur WWW.SWAROVSKIOPTIK.COM.
22
Montage du télescope sur le trépied
Trépieds SWAROVSKI OPTIK
La base de fixation s’adapte
directement sur la tête de
trépied SWAROVSKI OPTIK.
Autres trépieds
La pièce de raccord au tré-
pied est équipée d’un filet
de raccord de 3/8˝ UNC.
La vis de recouvrement
intégrée réduit le filet de
raccord à 1/4˝ UNC. Le télescope s’adapte ainsi à
tous les trépieds usuels.
12
Mise en service
6
,
:
.
6
$
52
9
13
Retirer le capuchon protecteur de l’objectif
14
15
• Un capuchon protège
l’objectif contre les salis-
sures.
• Afin de l’enlever, appuyez
sur les éléments à déclic
placés en bordure du cou-
vercle et retirez-le.
23
Page 13
DE
FR FR
DE
Retirer le couvercle de protection
à baïonnette du joint à baïonnette
Afin de retirer le couvercle,
poussez le dispositif de verrouillage situé sur le corps
de base vers le bas et tournez le couvercle de pro-
tection à baïonnette vers la
gauche (dans le sens inverse des aiguilles d’une
montre).
Viseur
Le viseur intégré a pour but
de vous aider à
orienter le télescope sur l’objet à observer.
Si le viseur intégré ne
devait vous être d’aucune
utilité, veuillez le retirer et
le revêtir du capuchon qui
vous aura été livré avec
l’appareil.
Placer et retirer l’oculaire
• Retirez le capuchon de
protection à baïonnette de
l’oculaire en le tournant
vers la gauche (dans le
sens inverse des aiguilles
d’une montre).
• Faites correspondre la
marque située sur l’oculaire
à celle figurant sur le couvercle à baïonnette.
• Insérez l’oculaire et tour-
nez-le vers la droite (dans le
sens des aiguilles d’une montre) jusqu’à ce que le
système de verrouillage de l’oculaire s’immobilise.
• Pour retirer l’oculaire, ti-
rez vers le bas son disposi-
tif de verrouillage situé sur
le corps de base et tournez
l’oculaire vers la gauche
(dans le sens inverse des
aiguilles d’une montre) jusqu’à ce qu’on puisse
le retirer.
Réglage de la bonnette oculaire rotative
Utilisation sans lunettes :
Faites tourner la bonnette
oculaire rotative (dans le
sens inverse des aiguilles
d’une montre) jusqu’à la
butée.
24
25
Page 14
DE
FR FR
DE
Utilisation avec des
lunettes :
Faites tourner la bonnette oculaire rotative (dans
le sens des aiguilles d’une
montre) jusqu’à la butée.
Utilisation de l’oculaire à zoom
Changement du grossissement:
En tournant la bague de
réglage vers la droite (dans
le sens des aiguilles d’une
montre), on diminue le
grossissement.
En tournant la bague de réglage vers la gauche
(dans le sens inverse des aiguilles d’une montre),
on augmente le grossissement.
Le point indicateur vous permettra de lire votre
degré d’agrandissement.
Réglage de la netteté de l’image
• Pour voir des objets très
éloignés, faites tourner la
bague de réglage de la
focalisation vers la droite
(dans le sens des aiguilles
d’une montre).
• En faisant tourner la bague de réglage de la
focalisation vers la gauche (dans le sens inverse
des aiguilles d’une montre), vous pourrez observer
des objets situés à proximité.
• Afin d’éviter toute fatigue pendant l’observation,
tournez légèrement la bague de réglage de la
focalisation vers la gauche (dans le sens inverse des aiguilles d’une montre) jusqu’à ce que
l’image devienne un peu floue. Ensuite, tournez la
bague de réglage vers la droite (dans le sens des
aiguilles d’une montre) jusqu’à obtenir une première
netteté d’image maximale.
• Pour conserver la netteté d’image sur tout le
domaine d’agrandissement, nous vous recommandons de la régler au degré d’agrandissement
maximal si vous utilisez l’oculaire à zoom.
Modification de la direction de l’oculaire
• Tournez la vis de serrage
vers la gauche (dans le
sens inverse des aiguilles
d’une montre): vous ôtez
ainsi la fixation de la bague
de trépied.
• Faites tourner le télesco-
pe fixé sur le trépied autour
de la bague de trépied et
orientez-le dans la position
requise. ATS: encliquetàge
à 0˚, ±45˚, ±90˚. STS: encli-
quetàge à 0˚, ±90˚.
• Vous fixerez la bague de trépied en tournant
la vis de serrage vers la droite (dans le sens des
aiguilles d’une montre).
26
27
Page 15
DE
FR FR
DE
Utilisation du pare-soleil intégré
Le pare-soleil intégré et
amovible détourne toute
lumière latérale indésirable et protège l’objectif de
la pluie. Il vous sera plus
facile d’insérer ou retirer
le pare-soleil en le faisant quelque peu tourner.
Le pare-soleil s’encliquète de la même manière
s’il est inséré ou retiré. Le capuchon de protection
de l’objectif peut également être utilisé lorsque le
pare-soleil est retiré.
Démontage du couvercle de protection
de l’oculaire
Le capuchon de protec-
tion de l’oculaire est relié à
celui-ci par une ficelle. En
dévissant la vis située sur
l’oculaire à l’aide d’un tour-
nevis, il vous sera possible
d’en retirer la ficelle en même temps que le couvercle. Veuillez ensuite remettre la vis en place.
Après utilisation du télescope
• Veuillez remettre le capuchon de protection de
l’objectif en place.
• Afin de protéger le verre de couverture dans le
capuchon à baïonnette, laissez l’oculaire sur le
corps de base et protégez-le avec le capuchon
de protection de l’oculaire ou en fermant le couverture à baïonnette à l’aide du couvercle prévu à
cet usage.
Maintenance et entretien
Tissu de nettoyage
Ce tissu spécial dont la texture se compose de
microfibres est idéal pour nettoyer les verres les
plus délicats : objectifs, oculaires et lunettes.
Veillez à ce que ce tissu reste toujours propre car
des impuretés risqueraient de rayer la surface
des lentilles. Lorsque le tissu est sale, il suffit de
le laver à l’eau tiède et savonneuse et de le faire
sécher à l’air. Ne l’utilisez que pour nettoyer des
surfaces de verre !
Nettoyage
Tous les éléments et surfaces sont conçus de
façon qu’ils soient d’un entretien facile. Pour
pouvoir garantir durablement la brillance optique
de vos telescopes, il faut absolument éviter tout
contact avec la saleté, l’huile ou la graisse. Lorsque vous nettoyez une optique, commencez par
enlever les grosses particules à l’aide d’un pinceau
spécial. Pour le nettoyage en profondeur, nous
vous recommandons d’humecter légèrement la
surface avec votre respiration et de la nettoyer à
l’aide d’un tissu spécial.
28
29
Page 16
DE
FR FR
DE
Servez-vous de préférence d’un chiffon doux et
humide pour nettoyer le boîtier.
En cas de fort encrassement (par ex. du sable),
vous pouvez entièrement dévisser la bonnette oculaires pour rendre le nettoyage plus aisés.
Entreposage
Nous vous recommandons
d’entreposer vos télescopes
à un endroit sombre et bien
aéré.
Lorsque les télescopes sont
mouillées, il faut au préalable les sécher. Dans les zones tropicales ou dans
des régions où règne une forte humidité ambiante,
le mieux est d’entreposer vos télescopes dans un
étui étanche à l’air doté d’un produit absorbant
l’humidité (du type Silicagel).
Remarques
La mécanique des oculaires des télescopes
SWAROVSKI OPTIK AT et ST s’adapte au dispositif
de verrouillage à baïonnette des corps de base
des modèles ATS/STS et ATM/STM 65/80. Une
puissance de représentation optimale n’est toutefois garantie que par l’utilisation des oculaires de
la nouvelle gamme de construction.
Pour votre sécurité !
AVERTISSEMENT !
Ne regardez en aucun cas
directement le soleil à travers votre télescope ! Vous
risqueriez des lésions oculaires !
Recommandations d’ordre général
Veuillez mettre votre télescope à l’abri de chocs.
Les réparations doivent toujours être confiées à des
ateliers autorisés.
Toutes les données sont des valeurs standard.
Sous réserve de modifications ultérieures concernant la conception,
la livraison et les erreurs d’impression. BA-660-21, 11/2012
30
31
Page 17
DE
6
:
$
5
2
9
6
.
,
1
2
6
3
7
4
5
8
11
6:$5296.,
10
9
IT IT
DE
Ci congratuliamo con Lei per aver deciso di
acquistare questo prodotto della SWAROVSKI
OPTIK. Per ulteriori informazioni si prega di
rivolgersi ad un Rivenditore Autorizzato oppure
contattateci su WWW.SWAROVSKIOPTIK.COM.
1 Coperchietto di protezione
obiettivo
2 Schermo paraluce
3 Anello del treppiede
Piedino per l’innesto nel treppiede
4
5 Attacco treppiede con sede
fissaggio vite
6 Vite di arresto
7 Anello per la focalizzazione
12
8 Dispositivo di bloccaggio dell’oculare
9 Puntatore
10 Coperchietto di protezione
dell’attacco del puntatore
13
11 Coperchietto di protezione dell’innesto a baionetta
12 Oculare
13 Anello di regolazione per cambiare
l’ingrandimento
Coperchietto di protezione dell’oculare
14
15 Coperchio di protezione dell’innesto
a baionetta dell’oculare
I nostri accessori sono sul sito WWW.SWAROVSKIOPTIK.COM.
14
15
32
Montaggio del cannocchiale
da osservazione sul treppiede
Treppiede SWAROVSKI OPTIK
La base del treppiede si innesta direttamente nel testa
del treppiede SWAROVSKI
OPTIK.
Treppiedi diversi
Il piedino del cannocchiale
si fissa ad un attacco filettato da 3/8˝ UNC. La vite
inserita riduce l’attacco
filettato a 1/4˝ UNC. Pertanto il cannocchiale da osservazione è adatto per
ogni treppiede convenzionale.
Uso
6
,
:
.
6
$
52
9
Togliere il coperchietto di protezione
dall’obiettivo
• L’obiettivo è protetto
contro lo sporco da un
coperchietto.
esterno del coperchietto.
• Per togliere il coperchietto
premere le due linguette
a scatto poste sul bordo
33
Page 18
DE
IT IT
DE
Togliere il coperchietto di protezione
dall’innesto a baionetta
Per rimuovere il coperchietto spingere verso
il basso il dispositivo di
bloccaggio dell’oculare
sul corpo base e ruotare il
coperchietto di protezione
verso sinistra (in senso antiorario).
Puntatore
Il puntatore
montato aiuta
ad orientare il
cannocchiale
sull’oggetto da
osservare.
Se il puntatore non dovesse
servire, estrarlo e inserire la
copertura in dotazione.
Inserimento e rimozione dell’oculare
• Togliere il coperchietto
di protezione dell’innesto a
baionetta dall’oculare ruo-
tandolo verso sinistra (in
senso antiorario).
• Sovraporre il punto con-
trassegnato dell’oculare
con quello dell’innesto a
baionetta.
• Inserire l’oculare e girar-
lo verso destra (in senso
orario) finché il dispositivo d’arresto dell’oculare
si innesta.
• Per smontare l’oculare
premere verso il basso il
dispositivo di bloccaggio
dell’oculare sul corpo base
e ruotare l’oculare verso
sinistra (in senso antiorario)
finché si libera.
Regolazione della conchiglia oculare
Uso senza occhiali:
estarre la conchiglia ocu-
lare girevole (girando in
senso antiorario) fino al
punto d’arresto.
34
35
Page 19
DE
IT IT
DE
Uso con occhiali:
fare rientrare la conchiglia
oculare girevole (in senso
orario) fino al punto d’arresto.
Impieghi dell’oculare zoom
Cambio d’ingrandimento:
Girando l’anello di regolazione verso destra (in senso
orario) l’ingrandimento
viene ridotto.
Girando l’anello di regolazione verso sinistra (in senso antiorario)
l’ingrandimento viene aumentato.
L’ingrandimento fissato è visibile sulla tacca di
posizione.
Come regolare la nitidezza dell’immagine
• Per osservare oggetti lon-
tani ruotare l’anello di rego-
lazione della messa a fuoco
verso destra (in senso ora-
rio).
• Per osservare oggetti a
breve distanza girare l’anello di regolazione verso
sinistra (in senso antiorario).
• Per poter vedere in modo nitido, girare l’anello di
regolazione della messa a fuoco leggermente verso
sinistra (in senso antiorario) finché l’immagine
diventa leggermente sfuocata. Quindi ruotare
l’anello di regolazione verso destra (in senso orario) finché l’immagine risulta perfettamente nitida.
• Per mantenere la nitidezza dell’immagine nell’
intero campo focale, per la messa a fuoco usare lo
zoom con il massimo ingrandimento.
Modificare la direzione dell’osservazione
• Per allentare l’anello del
treppiede girare la vite
d’arresto verso sinistra (in
senso antiorario).
• Girare nella posizione
desiderata il cannocchiale
da osservazione, fissato sul
treppiede. ATS: gli innesti
sono 0˚, ±45˚, ±90˚. STS: gli
innesti sono 0˚, ±90˚.
• Per fissare l’anello del
treppiede girare la vite
d’arresto verso destra (in
senso orario).
Impiego dello schermo paraluce
Lo schermo paraluce, integrato ed estraibile, protegge
l’obiettivo dalla fastidiosa
luce laterale e dalla pioggia.
L’inserimento e l’estrazione
dello schermo paraluce
viene effettuato semplicemente con una leggera
torsione.
Lo schermo paraluce si innesta sull’obiettivo sia
esso estratto che inserito.
Il coperchietto di protezione dell’obiettivo può
essere usato anche con lo schermo paraluce
estratto.
36
37
Page 20
DE
IT IT
DE
Smontaggio del coperchietto
di protezione dell’oculare
Il coperchietto di protezione dell’oculare è fissato con
una cordicella sull’oculare.
Svitando con un cacciavite
la vite sull’oculare si può
togliere la cordicella ed il
coperchietto. Riposizionare quindi nuovamente
la vite.
Dopo l’uso del cannocchiale
da osservazione
• Riapplicare il coperchietto di protezione sull’
obiettivo.
• Per proteggere la lente esterna posta sull’
innesto a baionetta lasciare l’oculare sullo strumento e coprire con il coperchietto di protezione
oppure chiudere l’innesto a baionetta con il suo
coperchietto.
Manutenzione e cura
Panno detergente
In dotazione viene fornito un panno speciale in
microfibra adatto alla pulizia dei vetri più delicati.
Con esso potete effettuare Voi stessi la pulizia di
obiettivi, oculari ed occhiali.
Vi preghiamo di tenerlo pulito dato che lo sporco
può danneggiare la superficie delle lenti. Nel caso
il panno si sporchi, si può lavarlo con acqua saponata tiepida e lasciarlo asciugare all’aria. Usare il
panno detergente esclusivamente per la pulizia
delle superfici in vetro!
Pulizia
Tutti i componenti e le superfici sono state realizzate in modo da poter essere pulite facilmente.
Per poter preservare nel tempo la brillantezza ottica del cannocchiale da osservazione, si consiglia
di evitare che le superfici in vetro entrino in contatto con sporco, olio e grasso. Quando effettuate
la pulizia dello strumento allontanate dapprima le
particelle più grosse con un pennello per ottica.
Per la successiva pulizia a fondo, è bene inumidire
leggermente le parti con il fiato e pulirle quindi
con il panno apposito. Per la pulizia del corpo
del cannocchiale l’ideale è servirsi di un panno
morbido ed umido (non usare il panno detergente
per l’ottica).
In caso di sporco particolare (per esempio sabbia)
la conchiglia oculare è completamente svitabile e
può essere pulita facilmente.
Stoccaggio
Vi consigliamo di conservare il cannocchiale in un
luogo ben aerato e buio.
Nel caso il cannocchiale sia
umido, è necessario asciugarlo prima di riporlo.
38
39
Page 21
DE
IT IT
DE
Se si soggiorna a lungo in regioni tropicali o in zone
ad elevata umidità, il migliore luogo dove conservarlo è un contenitore ermetico con un assorbente
d’umidità (ad esempio silicagel).
Nota
Gli oculari dei cannocchiali SWAROVSKI OPTIK AT
e ST 80 sono meccanicamente idonei per l’innesto
sul corpo base ATS/STS e ATM/STM 65/80. Ma
il migliore rendimento ottico è garantito solo se
vengono usati oculari della nuova serie.
Per la Vostra sicurezza!
ATTENZIONE!
Non guardate mai il sole
attraversio il cannocchiale
da osservazione! Ciò può
causarVi gravi lesioni agli
occhi!
Avvertenze generali
Proteggete il cannocchiale
da osservazione dagli urti.
Le riparazioni vanno effettuate esclusivamente presso le officine autorizzate.
Tutti i dati riportati sono valori tipici.
Con la riserva di apportare modifiche a modelli
e forniture e salvo errori di stampa. BA-660-21, 11/2012
40
41
Page 22
DE
6
:
$
5
2
9
6
.
,
1
2
6
3
7
4
5
8
11
6:$5296.,
10
9
ES ES
DE
Le agradecemos su decisión de adquirir un instrumento de la marca SWAROVSKI OPTIK. Si
tuviera cualquier duda o consulta, póngase en
contacto con su agente especializado o directamente con nosotros en WWW.SWAROVSKIOPTIK.COM.
1 Tapa protectora de la lente del
objetivo
2 Parasol
3 Rueda del trípode
4 Pie adaptador del trípode
5 Rosca de montaje sobre el trípode
6 Tornillo de sujeción
7 Ruedecilla de enfoque
8 Seguro de fijación
9 Visor
10 Tapa de conexión del visor
11 Tapa protectora de la bayoneta
12 Ocular
Ruedecilla de cambio de aumentos
13
14 Protector del ocular
15 Protector de la bayoneta
Podrá encontrar los accesorios actuales en WWW.SWAROVSKIOPTIK.COM.
42
Montaje del telescopio en el trípode
Trípode SWAROVSKI OPTIK
El pie del telescopio se
adapta directamente al cabezal de trípode SWAROVSKI
OPTIK.
Otros trípodes
El pie del telescopio dispone de una rosca de 3/8˝
UNC. El tornillo adaptador
reduce la rosca a 1/4˝ UNC
de forma que el telescopio
de observación puede emplearse con cualquier
trípode.
12
6
,
:
.
6
$
52
9
13
Funcionamiento
Extraiga la tapa protectora de la lente
del objetivo
14
15
• La lente del objetivo está
protegida de la suciedad
mediante una tapa.
• Para quitarla presione
simultáneamente los ele-
mentos salientes del extre-
mo de la tapa.
43
Page 23
DE
ES ES
DE
Extraer la tapa de la conexión de bayoneta
Para extraer la tapa presione el seguro de fijación en
el cuerpo del telescopio y
gire la tapa protectora de la
bayoneta hacia la izquierda
(en el sentido contrario a
las agujas del reloj).
Visor
El visor le per-
mite orientar
el telescopio
hacia el objeto
a observar.
Si no necesita emplear el
visor extraígalo y utilice la
tapa que se adjunta.
Montar y desmontar el ocular
• Retire la tapa protectora
de la conexión de bayoneta
del ocular girándola hacia
la izquierda (en el sentido
contrario a las agujas del
reloj).
• Alinee la señal en el ocu-
lar con la marca en la
conexión de bayoneta.
• Monte el ocular y gíre-
lo hacia la derecha (en el
sentido de las agujas del
reloj) hasta que se que se enganche con el seguro
de fijación.
• Para retirar el ocular pre-
sione el seguro de fijación
hacia el cuerpo y gire el
ocular hacia la izquierda
(en el sentido contrario a
las agujas del reloj) hasta
que el ocular quede liberado.
Ajuste de las copas giratorias del ocular
Empleo sin gafas:
Gire las copas del ocular
en el sentido contrario a las
agujas del reloj, hasta que
note resistencia.
44
45
Page 24
DE
ES ES
DE
Empleo con gafas:
Gire las copas en el sentido de las agujas del reloj,
hasta que note resistencia.
Utilización del ocular con zoom
Cambio de aumentos:
Al girar la ruedecilla del
ocular a la derecha (en el
sentido de las agujas del
reloj) se reduce el número
de aumentos. Al girar la
ruedecilla hacia la izquierda aumenta el número
de aumentos.
El número de aumentos es visible sobre el ocular.
Enfoque
• Para enfocar objetos leja-
nos gire la rueda de enfo-
que hacia la derecha (en
el sentido de las agujas del
reloj).
• Girando la rueda de enfoque hacia la izquierda puede enfocar objetos a
corta distancia.
• Para garantizar una observación sin cansancio
gire la rueda de enfoque ligeramente hacia la
izquierda (en el sentido contrario a las agujas del
reloj) hasta que la imagen esté un poco desenfocada. A continuación gire la rueda hacia la
derecha hasta que la imagen aparezca de forma
nítida.
• Si utiliza el ocular variable, el ajuste de enfoque
debe realizarse con el máximo número de aumen-
tos. Reducir el número de aumentos no exige
reenfoque.
Modificación del ángulo de inclinación
del ocular
• Gire el tornillo de sujeción hacia la izquierda (en
el sentido contrario a las
agujas del reloj) para libera
la fijación de la rueda del
trípode.
• Modifique el ángulo de
inclinación del telescopio
hasta la posición requerida.
Para el ATS existen puntos
de ajuste a 0°, ±45°, ±90°.
Para el STS existe un punto
de ajuste a 0°, ±90°.
• Gire el tornillo de sujeción hacia la derecha (en
el sentido de las agujas del reloj) para fijar la rueda
de sujeción al trípode.
Utilización del parasol
El parasol integrado evita la
molesta luz lateral y protege
el objetivo de la lluvia.
Para extraer e introducir el
parasol, gírelo ligeramente.
El parasol queda fijado en
cualquier posición.
La tapa protectora del objetivo puede colocarse
también con el parasol extendido.
46
47
Page 25
DE
ES ES
DE
Desmontar la tapa protectora del ocular
La tapa protectora del ocu-
lar está unida al mismo
mediante un cordel. Puede
desmontar el protector
desatomillando un tornillo
en el ocular. Por favor, fije
de nuevo el tornillo.
Después de utilizar el telescopio
de observación
• Por favor, cubra de nuevo el objetivo con la tapa
protectora.
• Para proteger la cubierta de cristal en la cone-
xión de bayoneta, monte el ocular en el cuerpo y
cúbralo con la tapa o use la tapa prevista para el
conexión de bayoneta.
Mantenimiento y cuidado
Paño de limpieza
Con su tejido especial de microfibras que se suministra con el equipo puede limpiar hasta las super-
ficies de cristal más delicadas. Es un paño ideal
para la limpieza de objetivos, oculares y gafas.
Este paño debe mantenerse bien limpio para
evitar que la suciedad pueda dañar la superficie
de la lente. Si el paño se ensucia es necesario
lavarlo con agua jabonosa templada y dejar secar
después al aire. ¡Utilícelo exclusivamente para
limpiar superficies de cristal!
Limpieza
Todos los elementos y superficies del telescopio
son fáciles de limpiar. Para garantizar una visión
excelente mantenga las superficies de cristal limpias de suciedad o grasa. Para su limpieza elimine
primero con un pincel óptico suave las partículas
apreciables. Después se recomienda una limpieza
más profunda con ayuda del aliento y del paño
especial de limpieza.
La cubierta del telescopio se limpia fácilmente con
un paño suave humedecido.
Sie existe mucha suciedad (por ejemplo, arena),
las copas del ocular se pueden desenroscar por
completo para facilitar la limpieza.
Conservación
Debe guardar el telescopio
en su estuche, en un lugar
seco y aireado.
Si están mojado, debe
secarlo antes de guardarlo.
48
49
Page 26
DE
ES ES
DE
Si permanece mucho tiempo en zonas de clima
tropical o de una alta humedad ambiental, guárdelo en un envase hermético con algún producto que
absorba la humedad (p.ej. bolsitas de silicagel...).
Nota
Los oculares de los telescopios SWAROVSKI OPTIK
AT y ST 80 ajustan mecánicamente a la conexión
de bayoneta del cuerpo de telescopio del ATS/STS
y ATM/STM 65/80. Los oculares de la nueva serie
garantizan una óptima calidad de imagen.
¡Para su seguridad!
¡ATENCION!
¡No mire jamás con el telescopio directamente hacia
el sol! ¡Podría dañar su
vista!
Recomendaciones generales
Proteja su telescopio de los
golpes.
¡Para su seguridad!
Cualquier tipo de repara-
ción ha de ser realizada en
un taller técnico autorizado
por SWAROVSKI OPTIK.
Todos los datos están indicados en valores medios.
Queda reservado el derecho a introducir modificaciones
en diseño y entrega. No aceptamos responsabilidad
alguna por errores de impresión. BA-660-21, 11/2012
50
51
Page 27
DE
6
:
$
5
2
9
6
.
,
1
2
6
3
7
4
5
8
11
6:$5296.,
10
9
NL NL
DE
Het verheugt ons dat u dit product van de firma
SWAROVSKI OPTIK hebt gekozen. Mocht u
vragen hebben, raadpleeg dan a.u.b. uw vakhandelaar of neem op WWW.SWAROVSKIOPTIK.COM
direct met ons contact op.
1 Objectiefbeschermkap
2 Zonnekap
3 Statiefring
4 Statiefvoet
5 Statiefaansluitschroefdraad
6 Klemschroef
7 Afstelring voor scherpstelling
8 Oculairvergrendeling
9 Vizierhulp
10 Afdekking van de vizieraansluiting
11 Bajonet-beschermdeksel
12 Oculair
13 Afstelring voor wisselen
van vergroting
14 Oculairbeschermkap
15 Bajonet-beschermkap
Actuele toebehoren vindt u op WWW.SWAROVSKIOPTIK.COM.
52
Montage van de observatietelescoop
op het statief
SWAROVSKI OPTIK statief
De statiefvoet past direct
op de SWAROVSKI OPTIK
statiefkop.
Andere statieven
De statiefvoet heeft een
aansluitschroefdraad van
3/8˝ UNC. De eroverheen
geplaatste schroef redu-
ceert de aansluitschroefdraad tot 1/4˝ UNC. Hierdoor past de observatietelescoop op elk gangbaar statief.
12
Bediening
6
,
:
.
6
$
52
9
13
Objectiefbeschermkap verwijderen
14
15
uitstekende snap-in-elementen samen.
• Het objectief wordt door
een afdekkap tegen vervui-
ling beschermd.
• Om deze weg te nemen
drukt u de aan de bui-
tenrand van de afdekkap
53
Page 28
DE
NL NL
DE
Bajonet-beschermdeksel van de
bajonetsluiting verwijderen
Om het deksel te verwijderen schuift u de oculairvergrendeling op het basisinstrument naar beneden
en draait u het bajonetbeschermdeksel naar links
(tegen de wijzers van de klok in).
Vizierhulp
Mocht u de gemonteerde
vizierhulp niet nodig hebben, trek hem er dan a.u.b.
uit en breng de meegeleverde afdekking aan.
Dankzij de gemonteerde vizierhulp is het
eenvoudiger de
telescoop op het
te observeren
object in te stellen.
Aanbrengen en verwijderen
van het oculair
• Verwijder het bajonet-
beschermdeksel van het
oculair door het naar links
te draaien (tegen de wijzers
van de klok in).
• Breng de markering op
het oculair in overeenstem-
ming met de markering van
de bajonetsluiting.
• Breng het oculair aan en
draai het naar rechts (met
de wijzers van de klok mee) tot de oculairvergrendeling vastklikt.
• Om het oculair te verwij-
deren drukt u de oculair-
vergrendeling op het basis-
instrument naar beneden
en draait u het oculair naar
links (tegen de wijzers van
de klok in) tot het verwijderd kan worden.
Instelling van de draaidoppen
Gebruik zonder bril:
Draai de draaidoppen
(tegen de wijzers van de
klok in) er tot aan de aan-
slag uit.
54
55
Page 29
DE
NL NL
DE
Gebruik met bril:
Draai de draaidoppen (met
de wijzers van de klok mee)
er tot aan de aanslag in.
Gebruik van het zoom-oculair
Wisselen van de vergroting:
Het draaien van de afstelring naar rechts (met de
wijzers van de klok mee)
reduceert de vergroting.
Het draaien van de afstelring naar links (tegen de wijzers van de klok in)
verhoogt de vergroting. De ingestelde vergroting
kunt u via het indexpunt aflezen.
Instellen van de beeldscherpte
• Voor ver verwijderde
objecten draait u de afstel-
ring voor de scherpstelling
naar rechts (met de wijzers
van de klok mee).
• Door de afstelring naar
links (tegen de wijzers van de klok in) te draaien
kunt u objecten op korte afstand observeren.
• Om te waarborgen dat u tijdens het observeren
niet vermoeid raakt draait u de afstelring voor de
scherpstelling een beetje naar links (tegen de
wijzers van de klok in) tot het beeld een beetje
onscherp wordt. Vervolgens draait u de afstelring
naar rechts (met de wijzers van de klok mee) tot
de maximale beeldscherpte voor de eerste keer
bereikt wordt.
• Om de beeldscherpte over het complete vergrotingsbereik te behouden moet de scherpstelling
bij gebruik van het zoom-oculair in de hoogste
vergroting plaatsvinden.
Verandering van de inkijkrichting
• Draai de klemschroef
naar links (tegen de wijzers
van de klok in) – zo maakt
u de arrêtering van de statiefring los.
• Draai de op het statief
bevestigde observatietelescoop om de statiefring in
de gewenste positie. Vastzetten bij ATS: 0˚, ±45˚,
±90˚, bij STS: 0˚, ±90˚.
• Draai de klemschroef naar
rechts (met de wijzers van
de klok mee) – hiermee arreteert u de statiefring.
Gebruik van de zonnekap
De geïntegreerde, uitschuifbare zonnekap verhindert
het invallen van storend
zijlicht en beschermt het
objectief tegen regen.
De zonnekap laat zich het
beste met een lichte draaibeweging in- en uitschuiven.
Zowel uit- als ingeschoven laat de zonnekap zich
arreteren.
De objectiefbeschermkap kan ook bij uitgeschoven zonnekap worden gebruikt.
56
57
Page 30
DE
NL NL
DE
Demontage van de oculairbeschermkap
De oculairbeschermkap is
met een koordje aan het
oculair bevestigd. Door de
schroef op het oculair met
een schroevendraaier los te
draaien kunt u het koordje
met de beschermkap van het oculair verwijderen.
Draai de schroef er a.u.b. weer in.
Na gebruik van de observatietelescoop
• Zet de objectiefbeschermkap er a.u.b. weer op.
• Om het dekglas in de bajonetsluiting te bescher-
men laat u het oculair op het basisinstrument
zitten en beschermt het met de oculairbeschermkap of u sluit de bajonetsluiting met de hiervoor
bestemde afdekking af.
Reiniging en onderhoud
Reinigingsdoekje
Met dit speciale doekje van microvezels kunt u
zelfs de meest gevoelige glazen oppervlakken reinigen. Het is geschikt voor objectieven, oculairen
en brillen.
Houd het reinigingsdoekje a.u.b. schoon, omdat
verontreinigingen het oppervlak van de lens kunnen beschadigen. Als het doekje vuil is, kunt u het
in een handwarm zeepsopje wassen en aan de
lucht laten drogen. Gebruik het a.u.b. uitsluitend
voor het reinigen van glazen oppervlakken!
Reiniging
Wij hebben alle elementen en oppervlakken zo
geconcipieerd dat ze eenvoudig te reinigen zijn.
Om de optische briljantie van uw verrekijker
duurzaam te waarborgen, moet u de glazen
oppervlakken vrij van vuil, olie en vet houden.
Verwijder voor het reinigen van de optiek eerst
de grovere deeltjes met een speciaal kwastje voor
optische instrumenten. Voor een hierop volgende
grondige reiniging is het raadzaam de optiek een
beetje te beademen en dan met het reinigingsdoekje te reinigen.
De behuizing onderhoudt u het beste met een
zacht, vochtig poetsdoekje (niet het reinigingsdoekje voor de optiek gebruiken).
Bij sterke verontreiniging (bijv. zand) kan de
oogklep er compleet afgeschroefd en het oculair
daardoor eenvoudig gereinigd worden.
Bewaren
De verrekijker bewaart u
het beste in de tas op een
goed geventileerde plaats.
Als de verrekijker nat is,
moet hij eerst gedroogd
worden.
58
59
Page 31
DE
NL NL
DE
Bij een langer verblijf in tropische gebieden of in
regio’s met een hoge omgevingsvochtigheid is de
beste bewaarplaats een luchtdichte zak of doos
met een vochtabsorberend middel (bijv. silicagel).
Opmerking
Oculairen van de SWAROVSKI OPTIK telescopen AT en ST 80 passen qua mechaniek in de
bajonetsluiting van het basisinstrument van de
ATS/STS en ATM/STM 65/80. De beste optische
afbeeldingsprestatie is echter alleen gewaarborgd,
als oculairen van de nieuwe modelserie worden
gebruikt.
Voor uw veiligheid!
WAARSCHUWING!
Kijk nooit met de verrekij-
ker in de zon! Dat leidt tot
beschadiging van uw ogen!
Algemene aanwijzingen
Bescherm uw verrekijker
a.u.b. tegen stoten.
Reparaties mogen alleen
door geautoriseerde werkplaatsen worden uitgevoerd.
Alle gegevens zijn typische waarden.
Wijzigingen in uitvoering en levering alsmede
drukfouten voorbehouden. BA-660-21, 11/2012
60
61
Page 32
DE
6
:
$
5
2
9
6
.
,
1
2
6
3
7
4
5
8
11
6:$5296.,
10
9
SV SV
DE
Det glädjer oss, att du valt en produkt från
SWAROVSKI OPTIK. Har du frågor, kan du
vända dig till din återförsäljare eller ta kontakt
med oss direkt via WWW.SWAROVSKIOPTIK.COM.
1. Linsskydd
2. Solskydd
3. Stativring
4. Stativfot
5. Stativfäste
6. Låsskruv (enbart ATS 65)
7. Fokuseringsring
8. Låsmekanism
9. Sikte
10. Skydd för siktesfästet
11. Bajonettskydd
12. Okular
13. Förstoringsring
14. Okularskydd
15. Bajonettskydd
Aktuella tillbehör hittar du på WWW.SWAROVSKIOPTIK.COM.
62
Montering av tubkikaren på stativet
SWAROVSKI OPTIK stativ
Stativfoten passar direkt in i
stativhuvudet.
Andra stativ
Stativfoten har ett kontaktgänga på 3/8˝ UNC. Insatt
förträngningsskruv förminskar gängan till 1/4˝ och då
passar foten på vilket standard stativ som helst.
12
6
,
:
.
6
$
52
9
13
14
15
Betjäning
Borttagning av linsskyddet
• Frontlinsen är skyddad av
ett linsskydd
• För att ta av skyddet,
tryck ihop de utstående flikarna vid skyddets kanter.
63
Page 33
DE
SV SV
DE
Avlägsning av bajonettskyddet från
bajonettlåset
För att avlägsna bajonett-
skyddet, tryck låsmekanis-
men nedåt och vrid skyddet
mot vänster (motsols).
Siktet
Om du inte behöver siktet,
ta ut det och ersätt det med
det bifogade skyddet.
Siktet finns till
för att hjälpa dig
hitta målet med
tubkikaren.
Insättning och borttagning
av okularet
Avlägsna bajonettskyddet
genom att vrida det mot
vänster (motsols).
• Ställ märket på okularet
mot märket på bajonetten.
• Sätt in okularet och vrid
det mot höger (medsols)
tills tubkikarens lås klickar
fast i okularet.
• För att avlägsna okularet,
tryck låset på tubkikaren
nedåt och vrid okularet mot
vänster (motsols) tills det
lossar.
Inställning av ögonmusslan
Bruk utan glasögon:
Vrid ögonmusslan (motsols)
så långt det går.
64
65
Page 34
DE
SV SV
DE
Bruk med glasögon:
Vrid ögonmusslan (med-
sols) så långt det går.
Bruk av zoom okularet
För att inställa förstorings-
graden:
Vrid inställningsringen mot
höger (medsols) för att
minska förstoringen.
Vrid inställningsringen mot
vänster (motsols) för att öka förstoringen. Förstoringsgraden syns ovanför indexpunkten.
Fokusering
• För att fokusera på av-
lägsna mål, vrid fokuse-
ringsringen mot höger
(medsols).
• För att fokusera på närbe-
lägna mål, vrid fokuseringsringen mot vänster (motsols).
• För att försäkra dig om att få en lugn bild, vrid
fokuseringsringen först lite mot vänster (motsols)
tills bilden blir lite oskarp. Vrid sedan ringen mot
höger (medsols) tills bilden blir skarp för första
gången.
• För att bibehålla bildskärpan vid alla förstoringsgrader bör man fokusera vid den största förstoringsgraden.
Inställning av observationsvinkeln
• Vrid låsskruven mot väns-
ter (motsols) för att låsa
upp stativringen.
• Med tubkikaren fastspänd
på stativet, vrid tubkikaren
tills önskad vinkel uppnåtts. ATS modellen klickar
i position vid 0º, ± 45º och
± 90º och STS modellen vid
0º och ± 90º.
• Vrid låsskruven mot höger
(medsols) för att låsa fast
stativringen.
Användning av solskyddet
Det integrerade och utdragbara solskyddet eliminerar störande sidljus och
skyddar frontlinsen mot
regn. Det är bäst att vrida
skyddet ut och in så att
det roterar lite. Skyddet klickar i position både
då det är fullt utdraget samt då det är inskjutet.
Linsskyddet kan också användas då solskyddet är
fullt utdraget.
66
67
Page 35
DE
SV SV
DE
Borttagning av okularskyddet
Okularskyddet är fästat
vid okularet med ett band.
Genom att lossa skruven
på okularet med en skruvmejsel kan du avlägsna
bandet och skyddet från
okularet. Skruva tillbaka skruven efteråt.
Efter att du använt tubkikaren
• Sätt tillbaka linsskyddet.
• För att skydda glaset i bajonetten, ta inte bort
okularet utan täck detta med okularskyddet. Alternativt skydda bajonetten med bajonettskyddet.
Skötsel och vård
Duk för linsputsning
Man kan putsa de mycket känsliga linserna med
den bifogade mikrofiberduken. Den passar till
frontlinsen, okularlinsen och glasögon.
Håll duken ren eftersom smuts kan skada linserna.
Om duken blir smutsig kan den tvättas i ljummet
tvålvatten och lufttorkas. Använd den enbart för att
putsa linserna med!
Putsning
Vi har konstruerat alla element och ytor så att de
inte fordrar mycket skötsel. För att försäkra sig om
att tubkikaren bibehåller sina optiska egenskaper,
bör man hålla linserna rena, dvs. putsa bort smuts,
olja och fett. När man putsar linserna, avlägsnar
man först större partiklar m.h.a. en blåsborste.
Efter det andas man på linsen för att åstadkomma
en hinna av kondensation och putsar sedan linsen
med linsputsduken.
De andra ytorna kan man putsa med en mjuk, fuktig duk (men inte den linsputsduk man använder
till linserna).
Finns det smuts som är svår att få bort från
ögonmusslorna (t.ex. sand), kan man skruva ut
musslorna och putsa dem skilt.
Förvaring
Förvara tubkikaren på en
väl ventilerad mörk plats.
Om tubkikaren blir våt, bör
den torka före förvaring.
68
69
Page 36
DE
SV SV
DE
Vid långtidsförvaring i tropikerna där luftfuktigheten är hög är en lufttät påse den bästa platsen
gärna tillsammans med något fuktabsorberande
(t.ex. kiselkulor).
Notera
SWAROVSKI OPTIK AT och ST 80 tubkikarokular
passar mekaniskt i bajonetten på ATS/STS och
ATM/STM 65 och 80. Men den bästa optiska förmågan får man med de nya okularen.
Säkerhetsföreskrifter!
VARNING!
Titta aldrig mot solen med
tubkikaren! Det orsakar
ögonskador!
Allmän information
Skydda tubkikaren mot
skakningar och stötar.
Reparationer bör utföras
enbart av auktoriserade
verkstäder.
Alla uppgifter är typiska värden.
Ändringar i utförande och leverans
samt tryckfel förbehålles. BA-660-21, 11/2012
70
71
Page 37
DE
6
:
$
5
2
9
6
.
,
1
2
6
3
7
4
5
8
11
6:$5296.,
10
9
FI FI
DE
Kiitos, että valitsit SWAROVSKI OPTIK in tuotteen! Jos sinulla on kysyttävää, ota yhteyttä
kauppiaaseesi tai suoraan meihin osoitteessa
WWW.SWAROVSKIOPTIK.COM.
1. Etulinssinsuoja
2. Vastavalosuoja
3. Jalustapanta
4. Jalustan kiinnityslevy
5. Jalustan kiinnityskierteet
6. Pannan lukitusruuvi
7. Tarkennusrengas
8. Okulaarin lukitusmekanismi
9. Etsin
10. Peitelevy etsimen kiinnitykselle
11. Bajonetin suojus
12. Okulaari
13. Suurennuksen muuttaminen
14. Okulaarin suojakorkki
15. Bajonetin suojakorkki
Saatavissa olevat lisävarusteet: WWW.SWAROVSKIOPTIK.COM.
72
Kaukoputken kiinnittäminen jalustaan
SWAROVSKI OPTIK-jalusta
Kiinnityslevy käy suoraan
SWAROVSKI OPTIK-jalu-
staan.
Muut jalustat
Kiinnityslevyssä on pääl-
limmäisenä 3/8 tuuman
kierre. Pienennyskierteen
alla kierre on 1/4 tuumaa.
Kaukoputki voidaan kiinnittää kaikkiin vakiojalustoihin.
12
6
,
:
.
6
$
52
9
13
14
15
Käyttö
Etulinssisuojan poistaminen
• Etulinssin suoja suojaa
objektiivin linssiä lialta.
• Poista suoja painamal-
la ulkonevia kiinnikkeitä
sisäänpäin.
73
Page 38
DE
FI FI
DE
Bajonettisuojuksen poistaminen
bajonettikierteistä
Liu’uta lukituskiinnityksen
nastaa alaspäin ja kierrä
suojaa vasemmalle (vastapäivään).
Etsin
Jos et halua käyttää etsintä, vedä se pois ja laita
tilalle pakkauksessa mukana oleva pieni kaareva suojalevy.
Etsimen avulla
kaukoputki on
helpompi kohdistaa katsottavaan kohteeseen.
Okulaarin paikalleen asettaminen ja poisotto
• Poista bajonetin suoja-
korkki kiertämällä sitä
vasemmalle (vastapäivään).
• Kohdista okulaarissa
oleva kolmionuoli rungossa
näkyvään kolmionuoleen.
Aseta okulaari paikoilleen
ja kierrä sitä oikealle (myö-
täpäivään) kunnes rungon
lukitusmekanismi nasahtamalla lukitsee okulaarin.
• Poista okulaari painamal-
la rungossa olevaa lukitus-
nastaa alaspäin ja kiertä-
mällä okulaaria vasemmalle
(vastapäivään) kunnes oku-
laari irtoaa.
Sisään kierrettävän silmäsuojan säätö
Käyttö ilman silmälaseja:
Kierrä silmäsuoja (vasta-
päivään) ylös kunnes se
py-sähtyy.
74
75
Page 39
DE
FI FI
DE
Käyttö silmälasien kanssa:
Kierrä silmäsuoja (myötäpäivään) alas kunnes se
pysähtyy.
Zoom – okulaarin käyttö
Voimakkuuden muuttaminen:
Säätörenkaan kiertäminen
oikealle (myötäpäivään)
pienentää suurennusta.
Säätörenkaan kiertäminen vasemmalle (vastapäivään) suurentaa
suurennus-ta.
Suurennus on luettavissa pistemerkin kohdalta.
Tarkennus
• Katsottaessa kaukana
olevaa kohdetta, kierrä
tarkennusrengas oikealle
(myötäpäivään).
• Kiertämällä tarkennusren-
gasta vasemmalle (vastapäivään), voit katsoa lähellä olevia kohteita.
• Jotta katselu ei rasittaisi silmiä, kierrä tarkennusrenkaasta ensin hieman vasemmalle (vastapäivään) kunnes kuva on hieman epätarkka.
Tämän jälkeen kierrä tarkennusrenkaasta oikealle
(myötäpäivään) kunnes kuva on silmillesi niin tarkka kuin mahdollista.
• Jotta kuvan tarkkuus säilyisi maksimaalisena
kaikilla suurennuksilla, kannattaa kuvan terävyys
säätää zoom okulaarin suurimmalla suurennuksella.
Katselukulman muuttaminen
• Käännä pannan lukitus-
ruuvia vasemmalle (vastapäivään) kunnes jalustapannan kiinnitys vapautuu.
• Putken ollessa kiinnitettynä jalustaan, käännä runkoa haluttuun katseluasentoon. ATS mallin runko
naksahtaa paikoilleen astekulmissa 0°, ±45°, ±90° ja
STS mallin runko astekulmissa 0°, ±90°.
• Käännä pannan lukitus-
ruuvia oikealle (myötäpäivään) ja jalustapanta
kiris-tyy paikoilleen.
Vastavalosuojan käyttö
Sisäänrakennettu, ulosvedettävä vastavalosuoja
ehkäisee häiritsevän sivusta tulevan valon ja suojaa
objektiivilinssiä sateelta.
Vastavalosuojan saat parhaiten ulos ja sisään liu’uttamalla sitä hieman
pyörittävällä liikkeellä. Se napsahtaa molemmissa
ääripäissä. Etulinssin suojaa voidaan käyttää myös
silloin kun vastavalosuoja on ulosvedettynä.
76
77
Page 40
DE
FI FI
DE
Suojakorkin irrottaminen okulaarista
Suojakorkki on kiinnitetty
okulaariin narulla. Irrottamalla okulaarissa oleva
ruuvi ruuvimeisselillä naru
ja suojakorkki voidaan irrottaa. Ruuvaa ruuvi takaisin
paikalleen.
Käytön jälkeen
• Aseta etulinssinsuoja paikoilleen.
• Tasolasin suojaamiseksi, joko jätä okulaari suoja-
korkilla peitettynä paikoilleen tai jos poistat okulaarin, suojaa tasolasi suojatulpalla joka on mukana
pakkauksessa.
Huolto ja hoito
Puhdistusliina
Arat linssipinnat voidaan puhdistaa pakkauksessa
mukana seuraavalla mikrokuituliinalla. Se käy
okulaari-, objektiivi-, ja silmälasilinsseille. Pidä
liina aina puhtaana, koska lika voi vaurioittaa
linssipintoja. Liinan voi pestä kädenlämpöisessä
saippuavedessä ja jättää kuivumaan.Käytä liinaa
ainoastaan linssipintojen puhdistamiseen.
Puhdistus
Kaikki elementit ja pinnat on suunniteltu siten, että
ne kaipaavat mahdollisimman vähän puhdistusta.
Kaukoputkesi optinen kirkkaus säilyy kauan kun
pidät linssipinnat puhtaina, vältä öljyä ja rasvoja.
Kun puhdistat linssipintoja, poista irtonainen lika
ensin optisella linssiharjalla. Viimeistele puhdistus
henkäisemällä linssipinnalle, ja pyyhi tiivistynyt
höyrykalvo pois kostealla liinalla.
Runko on paras puhdistaa pehmeällä, kostealla
kankaalla (älä käytä tähän puhdistusliinaa).
Vaikeasti puhdistettavan lian (esim. hiekka) voi
helposti huuhdella pois kiertämällä okulaarirengas
irti.
Säilytys
Säilytä kaukoputki hyvin ilmastoidussa, pimeässä
paikassa. Jos laite on märkä, on se kuivattava
ennen säilöön laittamista. Trooppisessa ilmastos-
sa tai kun kosteusprosentti
on suuri, paras säilytystapa
on ilmatiivis pakkaus, jonka
sisälle laitetaan kosteutta
poistavaa ainetta (esim.
kvartsigeeliä).
78
79
Page 41
DE
FI FI
DE
Huom!
SWAROVSKI OPTIK-in vanhempien kaukoputkimallien AT ja ST 80 okulaarit sopivat uusien
ATS/STS ja ATM/STM mallien bajonetti kiinnitykseen. Mutta optisesti paras mahdollinen kuvan
laatu saavutetaan käyttämällä uusia sarjan okulaareja.
Käyttöturvallisuus!
VAROITUS!
Älä koskaan katso kaukoputkella suoraan aurinkoon. Se voi vahingoittaa
silmiä.
Yleisiä ohjeita
Suojaa kaukoputki kolhuilta
ja hiekanjyviltä.
Korjauksen saa suorittaa
vain valtuutettu korjaaja.
Kaikki tiedot ovat yleisarvoja.
Oikeudet muutoksiin mukaan lukien
painovirheisiin pidätetään. BA-660-21, 11/2012
80
81
Page 42
DE
6
:
$
5
2
9
6
.
,
1
2
6
3
7
4
5
8
11
6:$5296.,
10
9
DA DA
DE
Tak for, at du har valgt dette produkt fra
SWAROVSKI OPTIK. I tilfælde af spørgsmål bedes
du henvende dig til din forhandler eller henvende
dig direkte til os på WWW.SWAROVSKIOPTIK.COM.
1 Beskyttelsesdæksel til objektiv
2 Solskærm
3 Stativring
4 Stativfod
5 Påskruningsgevind til stativ
6 Klemskrue
7 Indstillingsring til fokusering
8 Okularlås
9 Visirhjælp
10 Afskærmning på visir-
påskruningsgevindet
11 Bajonet-beskyttelsesdæksel
12 Okular
13 Indstillingsring til forstørrelsesskifte
14 Okular-beskyttelsesdæksel
15 Bajonet-beskyttelseskappe
Aktuelt tilbehør finder du på WWW.SWAROVSKIOPTIK.COM.
82
Montage af observationsteleskopet
på stativet
SWAROVSKI OPTIK Stativ
Stativfoden passer direkte til
SWAROVSKI OPTIK-stativ-
hovedet.
Øvrige stativer
Stativfoden har et pås-
kruningsgevind på 3/8˝
UNC. Den indsatte skrue
reducerer påskruningsge-
vindet til 1/4˝ UNC. Observationsteleskopet passer således på alle gængse
stativer.
12
6
,
:
.
6
$
52
9
13
14
15
Betjening
Fjern beskyttelsesdækslet til objektivet
• Objektivet er beskyttet
med et dæksel mod snavs.
• Tryk snapelementerne,
der rager frem på dækslets
udvendige del, sammen for
at tage dækslet af.
83
Page 43
DE
DA DA
DE
Fjern bajonet-beskyttelsesdækslet
fra bajonet-låsen
Skub okularlåsen på grunddelen nedad og drej bajonet-beskyttelsesdækslet
mod venstre (mod uret) for
at tage dækslet af.
Visirhjælp
Hvis du ikke har brug for
den monterede visirhjælp,
skal du trække den ud og
isætte den medleverede
afskærmning.
Den monterede
visirhjælp skal
hjælpe dig med
at rette teleskopkikkerten
mod objektet,
der skal observeres.
Isætning og aftagning af okularet
• Fjern bajonet-beskyt-
telseskappen fra okularet ved
at dreje den mod venstre
(mod uret).
• Anbring markeringen på
okularet, så den sidder ud
for markeringen på bajo-
net-låsen.
• Isæt okularet og drej det
mod højre (med uret), indtil
okularlåsen går i hak.
• Aftagning af okularet:
Skub okularlåsen på grund-
delen nedad og drej okula-
ret mod venstre (mod uret),
indtil det kan tages ud.
Indstilling af øjestykkerne, der kan drejes
Anvendelse uden brille:
Drej øjestykkerne ud (mod
uret) indtil anslaget.
84
85
Page 44
DE
DA DA
DE
Anvendelse med brille:
Drej øjestykkerne ind (med
uret) indtil anslaget.
Anvendelse af zoom-okularet
Forstørrelsesskifte:
Hvis du drejer indstillings-
ringen mod højre (med
uret), forringes forstørrelsen. Hvis du drejer indstillingsringen mod venstre
(mod uret), forhøjes forstørrelsen.
Du kan aflæse den indstillede forstørrelse på
indekset.
Indstilling af billedskarpheden
• Drej indstillingsringen til
fokuseringen mod højre
(med uret) for objekter på
lang afstand.
• Hvis du drejer indstillingsringen mod venstre (mod
uret), kan du observere objekter på kort afstand.
• For at sikre, at du ikke bliver træt under obser-
vationen, skal du dreje indstillingsringen til
fokuseringen lidt mod venstre (mod uret), indtil
billedet bliver lettere uskarpt. Derefter skal du
dreje indstillingsringen mod højre (med uret), indtil
den maksimale billedskarphed opnås første gang.
• Foretag skarphedsindstillingen vha. zoom-okularet i den største forstørrelse, så billedskarpheden
bibeholdes i hele forstørrelsesområdet.
Ændring af indblikkets retning
• Drej klemskruen mod
venstre (mod uret) – der-
med løsner du stativringens
fiksering.
• Drej observationstelesko-
pet, der er fastgjort på stati-
vet, rundt om stativringen i
den ønskede position.
Fastlåst position ved ATS:
0°, ±45°, ±90°, ved STS:
0°, ±90°.
• Drej klemskruen mod
højre (med uret) – dermed
fikserer du stativringen.
Brug af solskærmen
Den integrerede solskærm,
der kan trækkes ud, beskyt-
ter mod forstyrrende lys fra
siden og beskytter objekti-
vet mod regnvand.
Du kan skubbe solskærmen
ind og ud med en let drejebevægelse.
Solskærmen går i hak, når den er skubbet ud
eller ind.
Beskyttelsesdækslet til objektivet kan også bruges,
når solskærmen er skubbet ud.
86
87
Page 45
DE
DA DA
DE
Demontage af beskyttelsesdækslet
til okularet
Beskyttelsesdækslet til okularet er fikseret til okularet
med en snor. Du kan tage
snoren og dækslet af okularet ved at løsne skruen på
okularet med en skruetrækker. Sæt skruen i igen.
Efter brug af observationsteleskopet
• Sæt beskyttelsesdækslet til objektivet på igen.
• Lad okularet være på grunddelen og beskyt det
med beskyttelsesdækslet eller luk bajonetlåsen
med den dertil beregnede afskærmning for at beskytte dækglasset i bajonetlåsen.
Vedligeholdelse og pleje
Rengøringsklud
Med den vedlagte specialklud af mikrofibre kan du
rengøre selv de mest følsomme overflader
af glas. Den er egnet til objektiver, okularer og
briller.
Hold rengøringskluden ren, da urenheder kan beskadige linsernes overflade. Hvis kluden er snavset,
kan du vaske den i håndvarmt sæbevand og lade
den lufttørre. Brug den udelukkende til rengøring
af glasflader!
Rengøring
Alle komponenter og overflader er lette at pleje.
For varigt at kunne garantere din teleskopkikkerts
optiske brillans skal du holde glasoverfladerne fri
for snavs, olie og fedt. Fjern først de større partikler
med en optikpensel for at rengøre optikken. Til
den efterfølgende grundige rengøring anbefaler
vi, at du ånder let på glasset og rengør det med
rengøringskluden.
Kikkerthuset plejes bedst med en blød, fugtig
pudseklud (brug ikke optik-rengøringskluden).
Hvis teleskopkikkerten er meget snavset (fx sand),
kan øjestykkerne skrues helt af, så det er nemt at
gøre den ren.
Opbevaring
Du bør opbevare teleskop-
kikkerten på et mørkt og
godt ventileret sted.
Hvis teleskopkikkerten er
våd, skal den tørres først.
Ved længere ophold i tropiske områder eller områder med stor luftfugtighed
er det bedste opbevaringssted en lufttæt beholder
med et middel, der absorberer fugtigheden (fx
silicagel).
88
89
Page 46
DE
DA DA
DE
Anmærkning
Okularerne på SWAROVSKI OPTIK teleskopkikkerterne AT und ST 80 passer mekanisk ind i
bajonetlåsene på grunddelene på ATS/STS und
ATM/STM 65/80. Den bedste optiske afbildning er
imidlertid kun sikret, hvis der anvendes okularer
fra den nye serie.
For din sikkerhed!
ADVARSEL!
Kig ikke ind i solen med
teleskopkikkerten! Det kan
medføre, at dine øjne tager
skade!
Generelle anvisninger
Beskyt din teleskopkikkert
mod stød.
Reparationer må kun foretages af autoriserede værksteder.
Alle angivelser er typiske værdier.
Ret til ændringer mht. udførelse og levering
samt trykfejl forbeholdes. BA-660-21, 11/2012
90
91
Page 47
DE
6
:
$
5
2
9
6
.
,
1
2
6
3
7
4
5
8
11
6:$5296.,
10
9
RU RU
DE
Мы рады, что Вы решили приобрести изделие
фирмы SwarovSki optik. Если у Вас
возникли вопросы, обращайтесь к дилеру в
Вашем регионе или непосредственно к нам
www.swarovskioptik.com.
1 Защитная крышка объектива
2 Бленда
3 Кольцо для установки
на штатив
4 Место крепления к штативу
5 Резьба для установки на штатив
6 Винт крепления
7 Фокусировочное кольцо окуляра
8 Фиксатор крепления
9 Устр-во для удобства наводки
10 Крышка разъема
11 Крышка байонетного затвора
12 Окуляр
13 Фокусировочное кольцо
14 Защитная крышка окуляра
15 Крышка с байонетным затвором
Полный каталог аксессуаров Вы найдете на сайте www.swarovskioptik.com.
92
Установка зрительной трубы
на штатив
Штатив
SwarovSki optik
Место установки на штатив
идеально подходит для
штатива SwarovSki optik.
Штативы других
производителей
В месте крепления
к штативу находится
отверстие с резьбой 3/8
y UNC. Использование
переходника позволяет перейти на резьбу 1/4
y UNC. Таким образом, зрительную трубу можно
устанавливать на любой штатив.
12
6
,
:
.
6
$
52
9
13
14
15
Применение
Снять крышку с объектива
• Крышка защищает
объектив от загрязнений.
• Для того, чтобы снять
крышку нажмите однов-
ременно на две пружины
по торцу крышки.
93
Page 48
DE
RU RU
DE
Снятие защитной крышки
с байонетным затвором
Для снятия крышки
сдвиньте вниз фиксатор
окуляра на корпусе, а
крышку с байонетным
затвором поверните влево
(против часовой стрелки).
Устройство для удобства наводки
Если в нем нет необходимости, удалите его и
закройте отверстие
крышкой из комплекта
поставки.
Указанное
устройство
предназначено
для облегчения
наводки зрительной трубы
на объект.
Установка и демонтаж окуляра
• Снимите крышку с
байонетным затвором,
повернув ее влево (против
часовой стрелки).
• Совместите маркировку
на окуляре с маркировкой
на байонетном затворе.
• Установите окуляр и
поверните его вправо
(по часовой стрелке) до
фиксации.
• Для снятия окуляра
прижмите его в направ-
лении зрительной трубы
и вращайте его влево
(против часовой стрелки),
до выхода из зацепления.
Регулировка наглазника
При использовании
без очков:
Выверните наглазник
против часовой стрелки до
упора.
94
95
Page 49
DE
RU RU
DE
При использовании
в очках:
Вращайте наглазник по
часовой стрелке до упора.
Применение окуляра с переменным
фокусным расстоянием
Изменение кратности
увеличения:
При повороте фокусировочного кольца вправо
(по часовой стрелке)
кратность увеличения
уменьшается. При повороте фокусировочного
кольца влево (против часовой стрелки) кратность
увеличения повышается.
Установленную кратность увеличения отражает
индексное значение.
Настройка резкости изображения
• Для наблюдения за
удаленными объектами
поверните маховик
фокусировки вправо (по
часовой стрелке).
• Вращая маховик влево
(против часовой стрелки), Вы можете выполнить
фокусировку на объекты на небольшом
расстоянии.
• При продолжительном наблюдении рекомендуется повернуть маховин фокусировки
немного влево (против часовой стрелки), чтобы
снизить резкость изображения. Затем вращайте
окуляр вправо (по часовой стрелке) до получения
максимально резкого изображения.
• Для сохранения резкости изображения
во всем диапазоне увеличения настройку
на резкость рекомендуется выполнять при
максимальной кратности увеличения.
Изменение направления при наблюдении
• Вращайте стопорный
винт влево (против часовой
стрелки) – тем самым
Вы ослабляете фиксацию
трубы на штативе.
• Теперь поверните
зрительную трубу в нужное
направление. Фиксация,
серия atS: 0˚, ±45˚, ±90˚,
у StS: 0˚, ±90˚.
• Вращайте винт фиксации
вправо (по часовой
стрелке) – тем самым фиксируется установочное
кольцо.
Применение солцезащитной бленды
Встроенная выдвигаемая
солнцезащитная бленда
защищает наблюдаетеля
от яркого света, а также
предохраняет объектив от
попадания на него капель
дождя. Бленда устанавливается и убирается
легким вращением. В рабочем и не рабочем
положении бленда фиксируется. Защитную
крышку объектива можно устанавливать даже,
когда выдвинута бленда.
96
97
Page 50
DE
RU RU
DE
Демонтаж защитной крышки окуляра
Крышка окуляра закреплена на корпусе окуляра
с помощью шнурка.
С помощью отвертки
ослабьте винт на окуляре,
теперь можно отсоединить
крышку вместе со шнурком. Снова затяните винт
крепления.
После использования
зрительной трубы
• установите на место защитную крышку.
• Для защиты покровного стекла в байонет ном
затворе не отсоединяйте окуляр и закройте его
защитной крышкой, либо закройте байонетный
затвор предусмотренным для него футляром.
Уход и обслуживание
Чистящая салфетка
Специальная салфетка из микрофазера
предназначена для ухода даже за самыми
чувствительными стеклами. Т.е. для протирания
объективов, окуляров и очков. Салфетка
должна быть чистой, иначе загрязнения на ее
поверхности станут причиной повреждения
стекол. Стирать салфетку рекомендуется в теплом
мыльном растворе с последующей сушкой.
Применяйте салфетку только для ухода за стеклами
в оптических приборах!
Уход за оптическим прибором
Конструкция всех элементов и поверхностей
изделия обеспечивает легкий уход. Для
сохранения оптических свойств оптического
прибора в течение продолжительного времени
поддерживайте поверхности оптических
элементов в чистоте, не допускайте попадания
на них жиров и масел. При загрязнении сначала
с помощью кисточки удаляют крупные частицы.
Далее слегка подышите на стекло и протрите его
чистящей салфеткой. Загрязнения на корпусе
лучше всего удалять при помощи влажной
мягкой ткани (не используйте для этого чистящую
салфетку для оптики).
При сильном загрязнении (например, песок)
полностью выверните и очистите (съемные)
наглазники.
Хранение
Хранить зрительную
трубу рекомендуется в
проветриваемом и темном
месте. При попадании
влаги на корпус зрительную
трубу необходимо высу-
98
99
Page 51
DE
RU RU
DE
шить. В тропиках и в регионах с повышенной
влажностью идеальное место хранения –
герметичная емкость с абсорбентом влаги
(селикагель).
Примечание
Окуляры для зрительных труб SwarovSki optik
серий at и St 80 имеют аналогичные байонетные
затрворы, как у труб серии atS/StS и atM/StM
65/80. Наилучшее качество изображения
гарантируется, однако, только при применении
окуляров нового модельного ряда.
Указания по технике безопасности!
ОСТОРОЖНО!
Запрещается направлять
зрительную трубу на
солнце! Опасно для глаз!
Общие правила эксплуатации
Оберегайте зрительную
трубу от ударов.
Ремонт бинокля должен
производиться только
в авто ризованных
сервисных центрах.
Все параметры являются типовыми.
Производитель оставляет за собой право изменять
конструкцию и комплект поставки, он не несет
ответственности за возможные опечатки. Ba-660-21, 11/2012
100
101
Page 52
Garantie DE
Mit diesem SWAROVSKI OPTIK Produkt haben Sie ein hochwertiges Qualitätserzeugnis erworben, für das wir eine weltweit
gültige Garantie von 10 Jahren ab Kauf gemäß folgenden
Bedingungen gewähren:
Beim Auftreten von Material- und/oder Fertigungsfehlern übernehmen wir für die gesamte Laufzeit der Garantie die Material-
kosten, wobei wir uns vorbehalten, das Gerät oder den defekten
Teil nach eigenem Ermessen instandzusetzen oder auszutauschen. Während der ersten fünf Jahre übernehmen wir zusätzlich auch die Kosten für die Arbeit.
Durch die Garantie wird die gesetzliche Gewährleistungspflicht
nicht eingeschränkt.
Bei Änderung der Produktpalette behalten wir uns das Recht
vor, defekte Geräte zu reparieren oder durch gleichwertige zu
ersetzen.
Die Garantie gilt nicht bei Reparaturen durch einen nicht
von uns autorisierten Servicedienst und bei Schäden, die durch
unsachgemäßen Gebrauch verursacht wurden; ebenso nicht
für mittelbare oder unmittelbare Schäden, die durch Defekte
am Gerät entstanden sind. Weiters sind von der Garantie alle
Ausstattungsteile ausgeschlossen, die einem natürlichen Verschleiß unterliegen, wie Augenmuscheln, Tragriemen, Behältnisse, Armierungen etc.
Die Garantie hat nur dann Gültigkeit, wenn dieses Garantie/
Service-Dokument am Kauftag vom Fachhändler ordnungsgemäß mit Datum, Stempel und Unterschrift versehen worden ist.
Im Garantiefalle sowie auch zur Vornahme von Service- und/
oder Reparaturarbeiten übergeben Sie bitte das Gerät samt diesem Garantie/Service-Dokument Ihrem SWAROVSKI OPTIK Fachhändler oder senden es, frei Haus, direkt an unsere Adresse.
Geräte, denen dieses Garantie/Service-Dokument nicht beigeschlossen ist, werden grundsätzlich kostenpflichtig repariert. Die
Retoursendung, versichert (Transportmittel nach unserer Wahl),
erfolgt im Falle von Garantiereparaturen gratis, ansonst gegen
Berechnung. Bei Versand ins Ausland gehen eventuelle auslän-
dische Zoll- bzw. Fiskalabgaben zu Lasten des Empfängers.
Diese Garantie wird von SWAROVSKI OPTIK KG, Absam, Österreich, gegeben. Gerichtsstand ist Innsbruck; es gilt österreichisches Recht.
Sofern in einzelnen Ländern andere Garantien/Gewährleistungen (gesetzliche oder freiwillige) zugesagt sind, müssen
diese vom jeweiligen Importeur bzw. Fachhändler erfüllt werden.
SWAROVSKI OPTIK KG, Absam, Österreich, kann dafür nur eintreten, sofern eine gesetzliche Pflicht dazu besteht.
102
103
Page 53
DE
DE
Warranty EN
In procuring this optical product from SWAROVSKI OPTIK you
now own a top-quality instrument for which we grant a worldwide
warranty of 10 years from the date of purchase in accordance
with the following conditions:
If defects in material and/or workmanship appear, we will take
over material costs for the entire warranty period. We reserve the
right in such instances to repair or replace the instrument or the
defective part at our discretion. During the first five years we will
take over the costs for materials and work.
This guarantee in no way limits the statutory warranty obligations.
In the event that the range of products is changed, we reserve
the right to repair defective instruments or to replace them with
those of equal value.
We undertake no liability for repairs carried out by a repair shop
which has not been authorized by us, nor for damages caused by
improper use, nor for direct or indirect damages brought about
by defects on the instrument. In addition, all parts are excluded
from the warranty which are subject to natural wear, such as eye
cups, carry straps, cases, armouring, etc.
This warranty is valid only when this warranty/service document has been duly dated, stamped and signed by the Authorized dealer on the day of purchase.
In a warranty case and as well for service and/or repair work
please present the instrument to your authorized SWAROVSKI
OPTIK dealer together with this warranty/service document or
send it, delivery-free, directly to our address. Instruments sent
without the warranty/service document enclosed will be repaired
and the costs charged to the customer. The return shipment of
the instrument, insured (means of transport at our discretion),
is free of charge in the case of repairs covered under warranty, otherwise charged to the customer. For shipments to foreign
countries any foreign customs duties or fiscal charges are charged to the recipient.
This warranty is given by SWAROVSKI OPTIK KG, Absam, Austria. The place of jurisdiction is Innsbruck; Austrian law applies.
Insofar as other guarantees/warranties (whether legally or
voluntary) are pledged in individual countries, these must
be fulfiled by the respective importer or authorized dealer.
SWAROVSKI OPTIK KG, Absam, Austria, can therefore accept
liability only when a legal obligation exists to do so.
Remarks for the United States of America:
For warranty services all products purchased in the United
States, our only warranty authorized service is through
SWAROVSKI OPTIK North America. For further information please
call 1-800-426-3089.
Garantie FR
En achetant cet instrument d’optique de SWAROVSKI OPTIK,
vous venez de faire l’acquisition d’un produit de qualité supérieure pour lequel nous vous accordons, à compter de la date
d’achat, une garantie internationale de 10 ans stipulée comme suit:
En cas de défaut dans la matière et/ou de vice de fabrication,
nous nous chargeons pour toute la durée de validité de la garantie des frais afférents aux matières tout en nous réservant toutefois le droit de décider s’il convient de réparer ou d’échanger
l’instrument ou la partie défectueuse. Les cinq premières années,
nous prenons par ailleurs également en charge les coûts de main
d’œuvre.
La garantie de conformité légale n’est pas limitée par la garantie
du produit.
En cas de modication du programme de fabrication, nous
nous réservons le droit de réparer les instruments défectueux
ou de les remplacer par des instruments qualitativement équivalents.
La garantie n’est valable ni en cas de réparations ayant été
effectuées par quiconque d’autre que l’un de nos services
après-vente agréés ni en cas de dommages dus à une utilisation
impropre; elle n’est pas davantage valable en cas de dommages directs ou indirects consécutifs à une détérioration de
l’instrument. Sont par ailleurs exclues de la garantie toutes les
pièces d’équipement soumises à une usure naturelle telles que
bonnettes, bandoulières, étuis, armatures, etc.
La garantie n’est valable que si la date d’achat, le cachet et
la signature du revendeur figurent en bonne et due forme sur la
carte de garantie/service.
En cas de service de garantie ou de travaux de réparation et/ou
d’entretien, remettre l’appareil accompagné du document garantie/service au revendeur SWAROVSKI OPTIK ou envoyer directement l’appareil franco domicile à notre adresse. Les appareils qui
ne seront pas accompagnés de cette carte de garantie/service
ne pourront pas être réparés gratuitement. L’expédition retour
de la marchandise, couverte par une assurance (avec moyen
de transport de notre choix), est gratuite dans le cas de réparations effectuées sous garantie, contre facturation dans le cas où
les prétentions à la garantie sont exclues. En cas d’expédition à
l’étranger, les éventuelles taxes douanières ou fiscales sont à la
charge du destinataire.
Cette garantie est accordée par SWAROVSKI OPTIK KG, Absam,
Autriche. Le tribunal compétent en cas de litige est celui
d’Innsbruck; la loi appliquée est la loi autrichienne.
A supposer que d’autres garanties/prestation de garantie
(légales ou facultatives) soient accordées dans certains pays, il
faut qu’elles soient fournies par l’importateur ou le commerçant
spécialisé respectif. SWAROVSKI OPTIK KG, Absam, Autriche, ne
peut être tenu pour responsable que si la loi l’y oblige.
104
104
105
105
Page 54
DE
DE
Garanzia IT
Con questo prodotto ottico SWAROVSKI OPTIK Lei ha acquistato uno strumento di qualità e gran pregio per il quale offriamo
una garanzia valida in tutto il mondo della durata di 10 anni a
decorrere dall’acquisto sulla base delle condizioni seguenti.
Se insorgessero difetti nel materiale o difetti di fabbricazione,
ci facciamo carico dei costi di materiale per l’intero periodo di
validità della garanzia, riservandoci di riparare o sostituire lo
strumento o la parte difettosa a nostro giudizio. Durante i primi
cinque anni ci facciamo carico dei costi della manodopera.
Durante la garanzia l’obbligo di garanzia legale non verrà
limitato.
In caso di variazione della gamma di produzione ci riserviamo
il diritto di riparare lo strumento difettoso o di sostituirlo con uno
equivalente.
Non ci assumiamo alcuna responsabilità per riparazioni effettuate da un servizio non da noi autorizzato, per danni causati
da uso improprio, nonché per danni diretti o indiretti causati da
difetti dell’apparecchio.
Oltre a ciò non assumiamo alcuna responsabilità per parti
sottoposte ad usura naturale, come paraluce per occhi, spallaccio, custodie, armature, ecc.
La garanzia vale solo se questo certificato di garanzia/assistenza tecnica è stato, nel giorno dell’acquisto, regolarmente datato,
timbrato e firmato dal rivenditore specializzato.
Nel caso di garanzia nonchè di lavori di riparazione o di
assistenza tecnica consegnate l’apparecchio insieme a questo
certificato di garanzia/assistenza tecnica al Vostro rivenditore
d’ottica SWAROVSKI OPTIK oppure speditelo, franco domicilio,
direttamente al nostro indirizzo. Gli apparecchi che non sono
accompagnati da questo certificato di garanzia/assistenza tecnica vengono sempre riparati a spese del cliente. La spedizione di
ritorno, assicurata (il mezzo di trasporto è a nostra scelta), non
comporta alcun costo nel caso di riparazioni con certificato di
garanzia; in caso contrario le spese vanno a carico del cliente.
Nel caso di spedizioni all’estero, eventuali costi doganali o fiscali
esteri vanno a carico del destinatario.
Questa garanzia viene assicurata da SWAROVSKI OPTIK KG,
Absam, Austria. Il foro competente è Innsbruck; vige la costituzione
austriaca.
Nel caso vengano offerte nei singoli paesi altre garanzie/
prestazioni di garanzia (stabilite per legge o volontariamente)
questo devono venire soddisfatte dai rispettivi importatori o
rivenditori specializzati. La SWAROVSKI OPTIK KG, Absam,
Austria può assumersi questo impegno solo se sussiste un obbligo fissato per legge.
Garantía ES
Con este producto de SWAROVSKI OPTIK usted ha adquirido
un instrumento de excelente calidad. Concedemos una garantía
de 10 años a partir de la fecha de la compra y con validez en el
mundo entero conforme a las condiciones siguientes:
De surgir defectos de material o de fabricación, nosotros
asumimos los costes de material durante el plazo entero de la
garantía, nos reservamos no obstante el derecho a reparar o
cambiar a discreción el instrumento o la pieza defectuosa.
Durante los primeros cinco años asumimos además los costes
del trabajo que se requiera.
La garantía del producto no limitará bajo ningún concepto las
obligaciones de la garantía legal obligatoria.
Al modificarse nuestra gama de productos, nos reservamos el
derecho a reparar los aparatos defectuosos o a sustituirlos por
uno equivalente.
La garantía no cubre las reparaciones realizadas por personas
no autorizadas por nosotros ni los daños que se hayan producido
por un manejo inadecuado del instrumento; tampoco cubre los
daños directos o indirectos causados por defectos del aparato.
Quedan también excluidas de la garantía aquellas piezas del
equipamiento que están expuestas a un desgaste natural, como
las gomas de los oculares, las correas, los estuches, la cubierta
exterior, etc.
La garantía tendrá vigencia tan sólo cuando este certicado
de garantía/servicio haya sido debidamente cumplimentado con
la fecha, el sello y la firma por parte del vendedor el día de la
compra.
En el caso de aplicación de la garantía, o cuando se requieran
trabajos de servicio o reparación, le rogamos se sirva llevar el
instrumento junto con el presente certificado de garantía/servicio
a su distribuidor especializado de SWAROVSKI OPTIK o enviárnoslo directamente a nuestro domicilio. Cuando los instrumentos
no estén acompañados por el presente documento de garantía/
servicio se cobrarán los gastos de reparación. El reenvío, asegurado, (el medio de transporte es de nuestra elección), será gratis
en el caso de las reparaciones garantizadas. De lo contrario, será
facturado. En los envíos al extranjero el destinatario corre con
los gastos eventuales por concepto de aduana o gravámenes
extranjeros.
Esta garantía la concede SWAROVSKI OPTIK KG, Absam,
Austria. El lugar de jurisdicción es Innsbruck y rige el derecho
austriaco.
Cuando en algún país se hayan otorgado otras garantías o
prestaciones de la garantía (legales o voluntarias), éstas deberán
ser cumplidas por el respectivo importador y/o distribuidor.
SWAROVSKI OPTIK KG, Absam, Austria será responsable tan
sólo cuando exista un compromiso legal en ese sentido.
106
106
107
107
Page 55
DE
DE
Garantie NL
Met dit product van SWAROVSKI OPTIK hebt u een hoogwaardig kwaliteitsfabrikaat gekocht, waarvoor wij onder volgende
voorwaarden een wereldwijd geldige garantie van 10 jaar vanaf
aankoop verlenen:
Bij het optreden van materiaal- en/of fabricagefouten dragen
wij voor de complete looptijd van de garantie de materiaalkosten, waarbij wij ons het recht voorbehouden het instrument
of het defecte onderdeel naar eigen goeddunken te repareren
of te vervangen. Gedurende de eerste vijf jaar dragen wij ook de
arbeidskosten.
Door de garantie wordt de wettelijke vrijwaringplicht niet
beperkt.
Bij wijziging van het productengamma behouden wij ons het
recht voor defecte instrumenten te repareren of door gelijkwaardige te vervangen.
De garantie geldt niet bij reparaties door een niet door ons
geautoriseerde servicedienst en bij schade die door onvakkundig
gebruik veroorzaakt is; evenmin voor directe of indirecte schade
die door defecten aan het instrument is ontstaan. Bovendien zijn
van de garantie alle uitrustingsonderdelen uitgesloten die aan
natuurlijke slijtage onderhevig zijn, zoals oogkleppen, draagriemen, houders, ommantelingen, enz.
De garantie is alleen geldig, als dit garantie-/servicedocument
op de dag van aankoop door de vakhandelaar zoals voorgeschreven van datum, stempel en handtekening is voorzien.
Overhandig in een garantiegeval en voor de uitvoering van
service- en/of reparatiewerkzaamheden het instrument a.u.b.
samen met dit garantie-/servicedocument aan uw SWAROVSKI
OPTIK vakhandelaar of stuur het franco thuis direct naar ons
adres. Instrumenten zonder dit garantie-/servicedocument worden principieel met verplichte betaling van de kosten gerepareerd. Het terugzenden, verzekerd (transportmiddel is onze
keuze), vindt in geval van een garantiereparatie gratis, anders
tegen verrekening van kosten plaats. Bij verzending naar het
buitenland gaan eventuele buitenlandse douane- resp. belastingheffingen ten laste van de ontvanger.
Deze garantie wordt door SWAROVSKI OPTIK KG, Absam,
Oostenrijk, verleend. De bevoegde rechtbank is Innsbruck, geldig
is Oostenrijks recht.
Indien in sommige landen andere garanties/vrijwaringen
(wettelijke of vrijwillige) toegezegd zijn, moet hieraan door de
betreffende importeur resp. vakhandelaar worden voldaan.
SWAROVSKI OPTIK KG, Absam, Oostenrijk, kan hiervoor alleen
opkomen, voorzover hiertoe een wettelijke plicht bestaat.
Garanti SV
Du har nu införskaffat ett optiskt instrument från SWAROVSKI
OPTIK som är av högsta kvalitet och för vilket en världsomfattande garanti på 10 år gäller från inköptsdatum enligt följande
villkor:
Om det framkommer defekter gällande material och/eller
framställingsfel, täcker vi materialkostnaderna för hela garantitiden. Vi förbehåller oss i dessa fall rätten att reparera, ersätta
hela instrumentet eller defekta delar såsom det passar oss bäst.
De fem första åren ersätter vi både material och arbetskostnader.
Genom denna garanti begränsas inte de lagliga rättigheterna.
Då produkturvalet förändras förbehåller vi oss rätten att reparera defekta instrument eller ersätta dem med andra av lika
värde.
Vi tar inget ansvar för reparationer utförda av en av oss ickeauktoriserad verkstad, inte heller för skador uppkommna genom
felaktigt bruk, inte heller för direkta eller indirekta skador som
uppkommit genom defekter hos instrumentet. Garantin gäller
inte heller de delar som slits på naturlig väg, såsom ögonmusslor,
bärremmar, fodral, ytbeläggning, etc.
Garantin är i kraft endast då detta garantibevis blivit korrekt
daterat, stämplat och underskrivet av en auktoriserad återförsäljare på försäljningsdagen.
I garantifall och för service och/eller underhåll lämna in instrumentet till en auktoriserad SWAROVSKI OPTIK återförsäljare tillsammans med detta garantibevis eller skicka dem, gratis, direkt
till vår adress. Instrument som skickats utan garantibevis repareras och faktureras kunden. Den försäkrade återförsändelsen
(leveranssättet är upp till oss), är gratis då garantin täcker reparationerna, i annat fall faktureras de kunden. För leverans
utomlands faktureras eventuella tullavgifter och kostnader mottagaren.
Garantin är given av SWAROVSKI OPTIK KG, Absam, Österrike.
Myndighetsområdet är Innsbruck; Österrikisk lag gäller.
Gällande andra garantier (oberoende av om lagliga eller frivilliga) i olika länder, måste dessa uppfyllas av resp. importör eller
auktoriserad återförsäljare. SWAROVSKI OPTIK KG, Absam,
Österrike, kan acceptera ansvar enbart då legal skyldighet att
göra så existerar.
Om instrumentet inte importerats av leg. importör förbehäller vi
oss rätten att fakturera behandlingskostnaderna till fullt belopp.
108
108 109
109
Page 56
DE
DE
Takuu FI
Olet hankkinut todella laadukkaan SWAROVSKI OPTIKtuotteen, jolla ostopäivästä lukien on 10 vuoden kansainvälinen
takuu. Takuuehdot:
Jos laitteessa ilmenee materiaali/työ virhe, SWAROVSKI OPTIK
KG vastaa materiaalikustannuksista takuun koko voimassaoloajan.
Kyseisissä tapauksissa Swarovski Optik KG varaa oikeuden joko
korjata tai vaihtaa laite tai viallinen osa harkintansa mukaan.
Ensimmäisten viiden takuuvuoden ajan Swarovski vastaa sekä
materiaali että työkustannuksista.
Tämä takuu ei rajoita lainmukaisia takuuvelvollisuuksia.
Tapauksissa, joissa tuotevalikoima on muuttunut, SWAROVSKI
OPTIK KG varaa oikeuden joko korjata viallinen laite tai vaihtaa se
samanarvoiseen tuotteeseen.
SWAROVSKI OPTIK KG ei ota mitään velvoitteita korjauksista,
jos kyseessä ei ole SWAROVSKI OPTIK KG:n valtuuttama korjaaja, eikä vioista jotka ovat aiheutuneet virheellisestä käytöstä
eikä myöskään laitevian aiheuttamasta suorasta tai epäsuorasta
vahingosta. Lisäksi takuu ei koske osia, jotka käytössä altistuvat normaalille kulumiselle, esim. okulaarit, kantohihna, laukku,
pintamateriaali jne.
Takuu on voimassa vain jos valtuutettu myyjä on ostopäivänä
täyttänyt takuukortin asianmukaisesti: tuotenumero, päiväys,
myyjän leima.
Takuu ja muiden korjausten ja/tai huoltojen yhteydessä esitä
tämä takuukortti valtuutetulle SWAROVSKI OPTIK myyjälle tai
toimita laite rahtivapaasti suoraan meille. Jos laite toimitetaan korjaukseen/huoltoon ilman takuukorttia, laite korjataan ja kulut veloitetaan asiakkaalta. Jos kyseessä on takuukorjaus laite lähetetään
takaisin vakuutettuna (toimitustapa on Swarovskin päätettävissä)
veloituksetta, muutoin lähetyskulut veloitetaan asiakkaalta. Ulkomaan lähetyksissä mahdolliset tulli- ja verokulut veloitetaan
vastaanottajalta.
Takuun myöntäjä on SWAROVSKI OPTIK KG, Absam, Itävalta.
Oikeudenkäyttöpaikka on Innsbruck; Itävallan lakien mukaisesti.
Jos yksittäisissä maissa myönnetään muita takuita tai vakuuksia
(lainmukaisia tai vapaaehtoisia), niistä on vastuussa maahantuoja tai valtuutettu jälleenmyyjä. SWAROVSKI OPTIK KG, Absam,
Itävalta si-toutuu vastuuseen ainoastaan kun lakien mukaiset
velvoitteet ovat olemassa.
Jos laite ei ole Suomessa valtuutetun maahantuojan maahantuontia, pidätämme oikeuden veloittaa korjauksesta syntyneet
käsittelykustannukset täysimääräisenä.
Garanti DA
Dit førsteklasses produkt fra SWAROVSKI OPTIK er udstedt
med 10 års garanti fra købsdatoen i hele verden i henhold til
følgende betingelser:
Hvis der optræder materiale- og/eller produktionsfejl, overtager
vi garantien for materialeomkostningerne under hele garantiens
gyldighedsperiode, hvorved vi forbeholder os retten til efter eget
skøn at istandsætte eller udskifte apparatet eller den defekte
del. I de første fem år overtager vi derudover arbejdsomkostningerne.
Den lovbestemte garantiforpligtelse indskrænkes ikke gennem
garantien.
Ved ændring af produktprogrammet forbeholder vi os ret til at
reparere defekte apparater eller udskifte dem med apparater af
tilsvarende kvalitet.
Garantien gælder ikke for reparationer, som er gennemført af
et serviceværksted, der ikke er autoriseret af os, og ved beskadigelser der er opstået som følge af usagkyndig brug; og heller
ikke ved indirekte eller direkte beskadigelser, som er opstået på
grund af defekter på apparatet. Desuden omfatter garantien ikke
udstyrsdele, som er udsat for naturligt slid, eksempelvis øjestykker, bæreremme, beholdere, armeringer osv.
Garantien er kun gyldig, hvis dette garanti/service-bevis udfyldes på forskriftsmæssig vis af forhandleren på købsdagen med
dato, stempel og underskrift.
I tilfælde af garantikrav såvel som foretagelse af service- og
eller reparationsarbejder skal du overgive apparatet samt garanti/
service-beviset til din SWAROVSKI OPTIK-forhandler, eller sende
det direkte, frit i hus, til vores adresse. Hvis dette garanti/servicebevis ikke er vedlagt apparatet, repareres det grundlæggende
omkostningspligtigt. Retursendingen, forsikret (transportmiddel
efter vores valg), er gratis i tilfælde af reparationer, som er omfattet er garantien. Ellers sker den mod beregning. Eventuelle udenlandske told- eller skatteafgifter ved forsendelser til udlandet skal
betales af modtageren.
Denne garanti udstedes af SWAROVSKI OPTIK KG, Absam,
Østrig. Værneting er Innsbruck; der anvendes østrigsk ret.
Såfremt der i enkelte lande gælder andre garantier (lovbestemte eller frivillige), skal de opfyldes af den pågældende importør eller forhandler.
SWAROVSKI OPTIK KG, Absam, Østrig, indtræder i sådanne
tilfælde kun, hvis det er en lovmæssig forpligtelse.
110
110 111
111
Page 57
DE
Гарантия rU
Приобретая настоящее изделие фирмы SwarovSki optik,
Вы получаете высококачественный продукт, на который дается
мировая гарантия сроком на 10 лет с момента продажи при
условии соблюдения следующих правил:
В случае обнаружения производственного брака и/или материального дефекта в период гарантийного срока производитель
берет на себя все возникающие в данной связи материальные
затраты, по собственному усмотрению принимая решение о
замене или ремонте дефектного узла или прибора. В течение
первых пяти лет гарантийного срока производитель также берет
на себя оплату рабочего времени на ремонт прибора.
Предоставление гарантии не ведет к уменьшению объема
установленных законом гарантийных обязательств производителя.
При изменении ассортимента продукции мы можем отремонтировать дефектный прибор или заменить его на аналогичный.
Применение гарантии исключается, если ремонт выполнен
в неавторизованном сервис-центре, прибор вышел из строя в
результате ненадлежащего применения, возникли прямые или
косвенные убытки в результате обнаружения у прибора дефектов.
Гарантийные обязательства не распространяются на аксессуары,
подверженные естественному износу, например наглазники,
подвесные ремни, футляры, армирующие покрытия и т.д.
Гарантия на прибор признается лишь при наличии гарантийного
талона, заполненного в день покупки, и на нем имеется подпись и
штамп торговой организации, указана также дата продажи.
При наступлении гарантийного случая, а также для проведения
ремонта и/или сервисного обслуживания прибор вместе с
гарантийным талоном передается местному дилеру компании
SwarovSki optik или направляется в адрес производителя
наложенным платежом. При отсутствии гарантийного талона
ремонт выполняется только за возмещение. После выполнения
гарантийного ремонта доставка прибора осуществляется бесплатно
с обязательным страхованием отправления (способ доставки
по выбору производителя), в иных случаях владелец прибора
возмещает стоимость ремонта и доставки. При необходимости
доставки прибора за пределы Австрии оплата таможенных и иных
сборов – за счет получателя.
Настоящая гарантия выдается компанией SwarovSki optik
kG, Абсам, Австрия. Место рассмотрения споров – Иннсбрук;
действует австрийское законодательство.
В случае если в других странах законодательно или добровольно
приняты и действуют иные условия гарантии, то импортер или
дистрибьютор в данной стране обязан их выполнять. Компания
SwarovSki optik kG, Абсам, Австрия, может отвечать по этой
гарантии лишь, если это закреплено на законодательном уровне.
112
112
Loading...
