Sven STREAM Light User Manual [ru]
Мультимедийная
акустическая система 2.0
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
stream
light
www.sven.fi
RUS
Руководство по эксплуатации
stream
lIGHT
Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.
СОДЕРЖАНИЕ
RUS .............................................................................................. .. ..
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ................................................ .. ... ....
2. КОМПЛЕКТНОСТЬ АС ................................................ .....................
3. МЕРЫ БЕЗОПАСНОСТИ ............................................................... .. ...
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
UKR ...................................................................................................
ENG ..................................................................................................
.......................................................
14
1
1
2
2
2
4
5
6
7
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались
какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды
с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях
комнатной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.
Техническая поддержка размещена на сайте www.sven.fi.
Здесь же Вы сможете найти обновленную версию данного Руководства.
талона. Убедитесь в том, что в гарантий-
1
RUS
Мультимедийная
акустическая система 2.0
2. КОМПЛЕКТНОСТЬ АС
• Колонки — 2 шт.
• Сигнальный кабель 2RCA к mini-jack (Ø 3,5 мм) — 1 шт.
• Сигнальный кабель 2RCA к 2RCA — 1 шт.
• Акустический кабель — 1 шт.
• Руководство по эксплуатации — 1 шт.
• Гарантийный талон — 1 шт.
3. МЕРЫ БЕЗОПАСНОСТИ
Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать поражение электрическим током.
• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только квалифицированные
ных сервисных центров смотрите на сайте www.sven.fi.
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Запрещается прикасаться к штырям сетевой вилки
изъятия вилки из сетевой розетки.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных при-
боров. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС, а также вблизи системы источники открытого пламени.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-
зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покрывайте салфетками или подобными предметами, затрудняющими охлаждение.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.
специалисты уполномоченного сервисного центра. Перечень уполномочен-
аппаратуры в течение 2 сек. с момента
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Акустическая система 2.0 (АС) STREAM LIGHT предназначена для воспроизведения музыки
и озвучивания игр, фильмов и проч. Используется с компьютером, CD/DVD-плеером и другими источниками аудиосигнала.
Особенности АС
• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными
устройствами и другими источниками звука
• Мультимедийная система мониторного типа
• Управление
• Выход на наушники
• Активный кроссовер
• Раздельные ВЧ и НЧ-усилители каждого канала
на передней панели
2
RUS
Руководство по эксплуатации

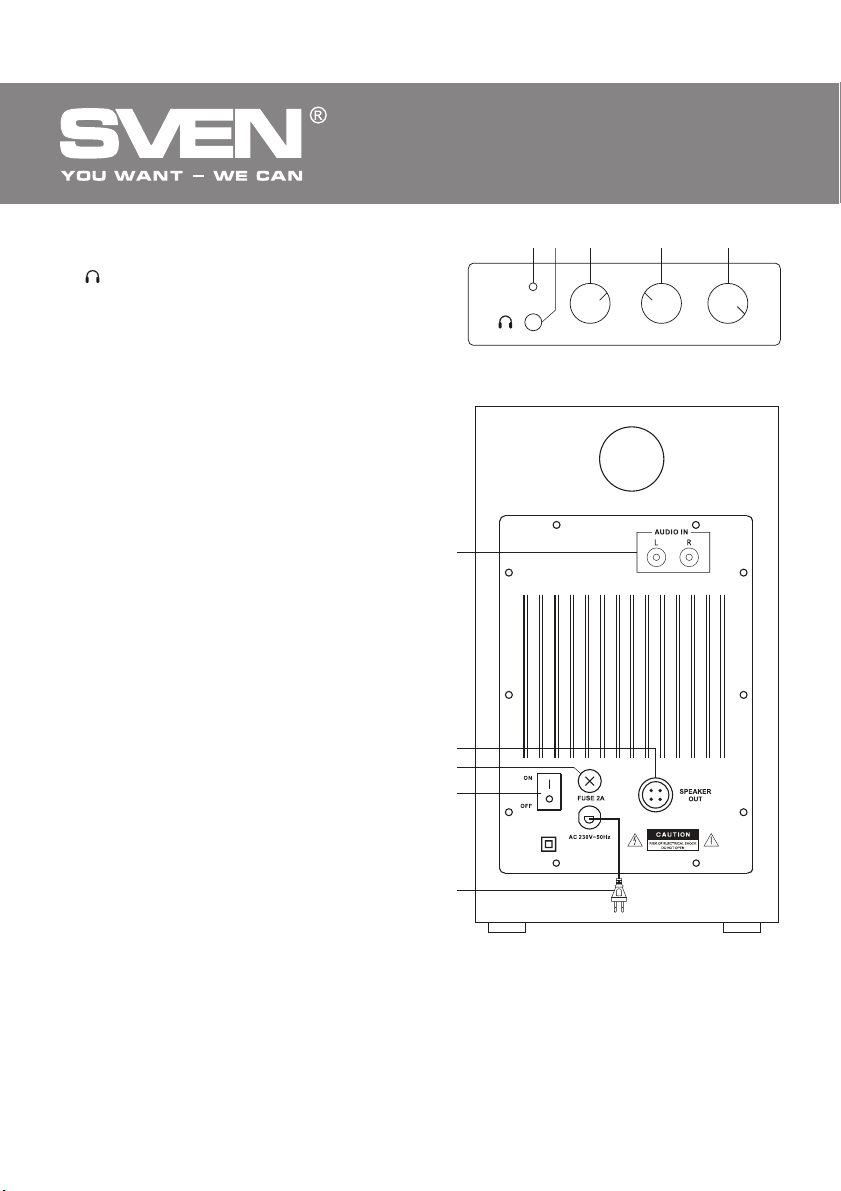

Описание панелей управления
a POWER: индикатор питания
b : разъем для подключения наушников
c TREBLE: pегулятор уровня тембра ВЧ
d BASS: pегулятор уровня тембра НЧ
e VOLUME: pегулятор уровня громкости
f AUDIO IN L/R: стереовход для подключения
источника звука
g SPEAKER OUT: разъем для подключения
пассивной колонки
h FUSE 2A: предохранитель
i POWER ON/OFF: выключатель питания
j Шнур питания
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС
• Располагайте колонки относительно слушателя
симметрично на расстоянии не менее
одного метра.
• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров, устанавливайте АС подальше от этих
устройств.
Подключение АС
Акустическая система STREAM LIGHT может
быть подключена практически к любым источникам аудиосигнала: CD/DVD/MP3-проигрывателям, звуковой карте ПК и т. п. (см. рис. 3).
stream
lIGHT
bc d e
a
POWER
TREBLE BASS VOLUME

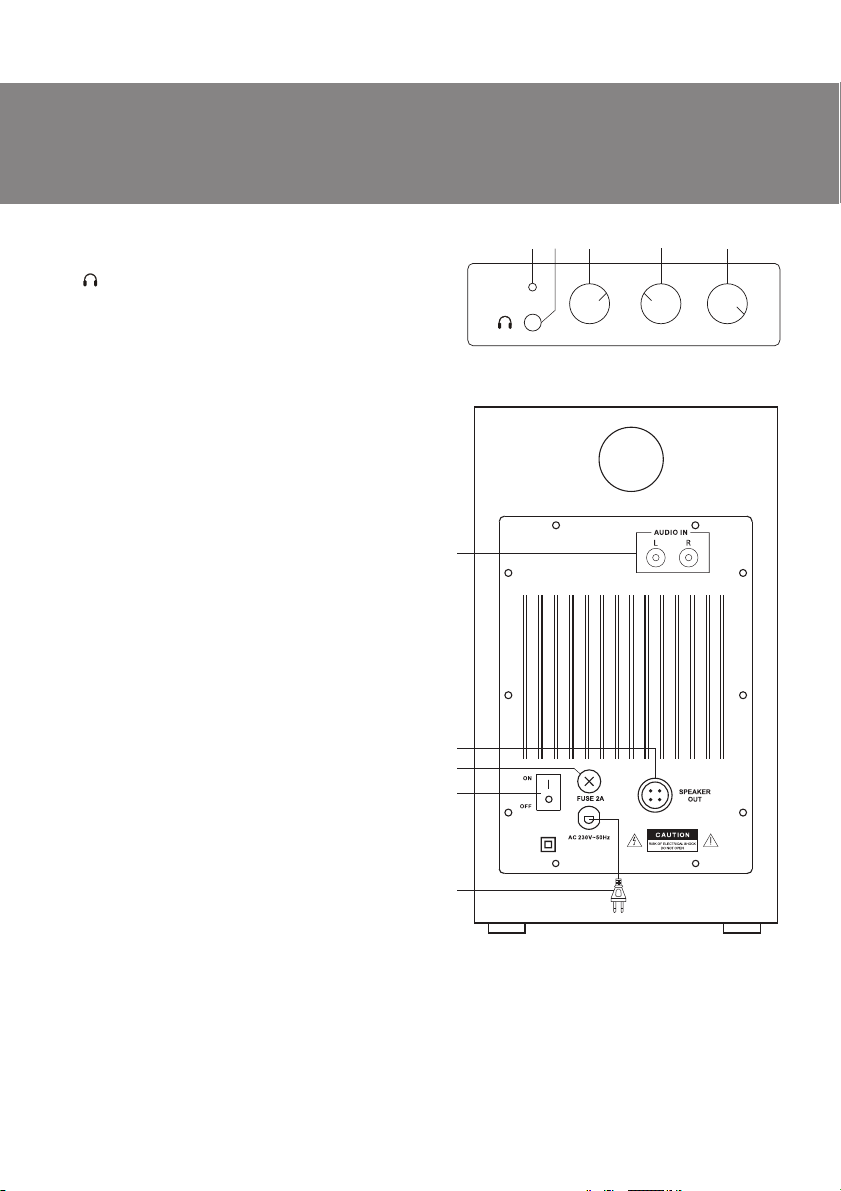

Рис. 1. Передняя панель активной колонки
f
g
h
i
POWER
j
Рис. 2. Задняя панель
активной колонки
3
RUS
Мультимедийная
акустическая система 2.0
DVD
Компьютер
CD
Плеер
• Перед подключением убедитесь, что АС отключена от сети. Соедините колонки между собой, используя акустический кабель из комплекта (см. схему подключения на рис. 3).
• Для подключения АС к CD/MP3-плеерам, звуковой карте ПК используйте сигнальный кабель 2RCA к mini-jack (входит в комплект). Подключите 2RCA-джеки кабеля к разъему аудиовхода AUDIO IN L/R f, а mini-jack – к стереоразъему
• Для подключения АС к DVD-проигрывателям, TV используйте стереофонический сигнальный кабель 2RCA к 2RCA (входит в комплект). Подключите 2RCA-джеки кабеля к разъему
аудиовхода AUDIO IN L/R f, а другие 2RCA-джеки кабеля подключите к аудиовыходу TV или
DVD-проигрывателя.
Примечание. От правильности и надежности подсоединения кабелей непосредственно зависит качество звука. Левый RCA-джек должен быть
ем усилителя (он белого цвета), а правый RCA-джек – в правый разъем усилителя (он
красного цвета). Используйте кабели, которые поставляются в комплекте с АС.
• Вставьте вилку шнура питания j (см. рис. 2) в розетку.
• Установите уровень общей громкости на минимум поворотом регулятора VOLUME e на
передней панели управления против часовой стрелки до упора.
• Включите питание устройства выключателем POWER (i, положение ON) на задней панели
активной колонки, загорится индикатор питания a. Затем включите источник аудиосигнала.
Сигнальный кабель
2RCA к 2RCA
Сигнальный кабель
2RCA к mini-jack

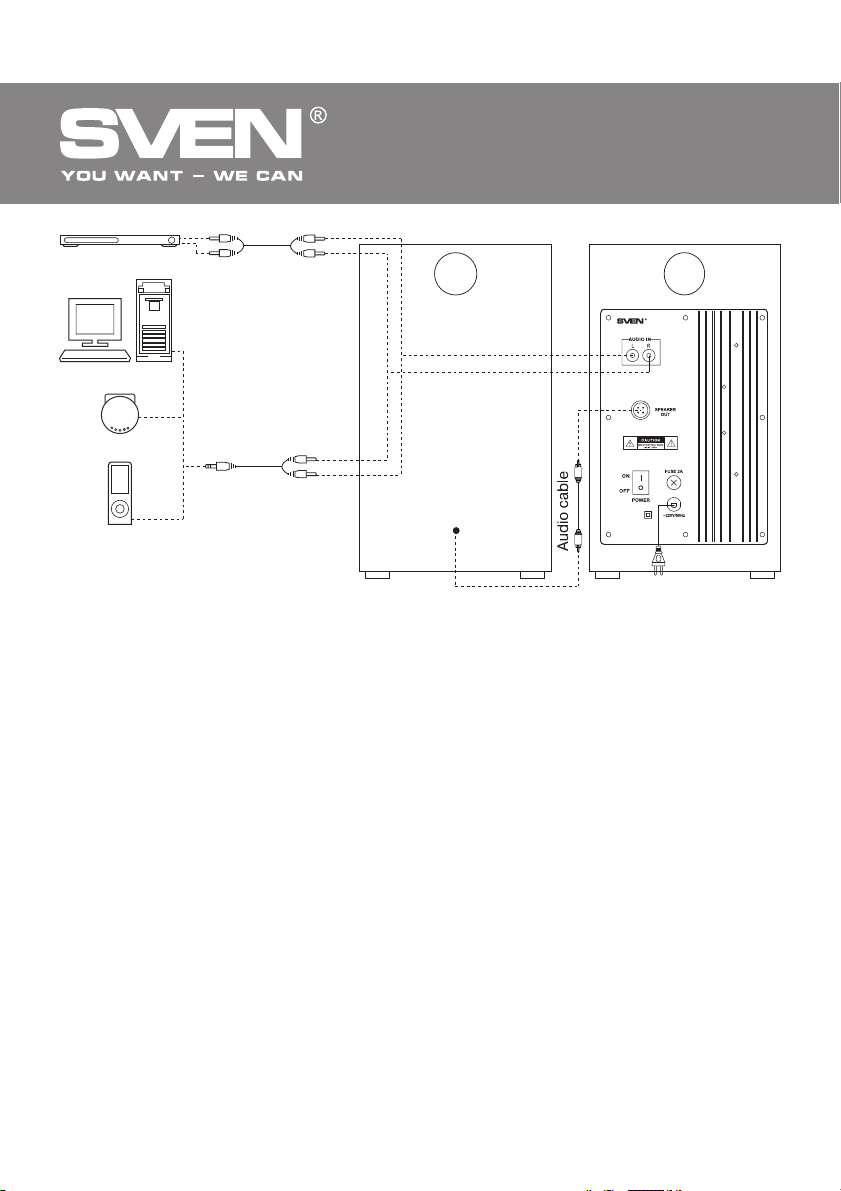

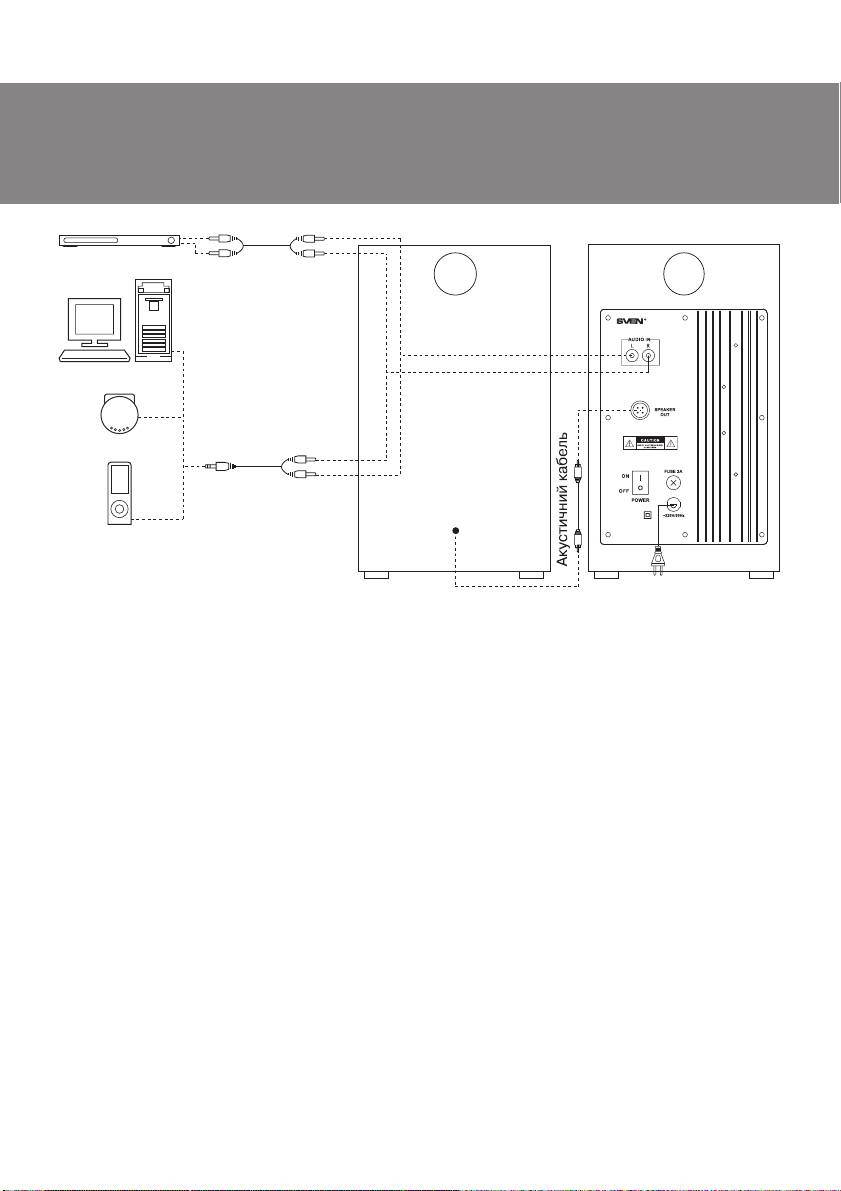

Рис. 3. Схема подключения
Ø 3,5 мм источника аудиосигнала.
вставлен в левый разъ-
4
RUS
Руководство по эксплуатации
stream
lIGHT
• Отрегулируйте уровень общей громкости поворотом регулятора VOLUME e. При повороте
регулятора VOLUME e по часовой стрелке уровень громкости увеличивается, при повороте
против часовой стрелки – уменьшается.
• Отрегулируйте уровень высоких и низких частот поворотом регуляторов соответственно
TREBLE c и BASS d. При повороте регулятора по часовой стрелке уровень высоких и низких частот увеличивается,
• Наушники подключайте к разъему b.
Примечания:
• Если Вы длительное время не используете АС, не забудьте выключить устройство
выключателем POWER (i, положение OFF) на задней панели активной колонки и вынуть вилку сетевого шнура j из розетки.
• Для повышения качества воспроизведения звука воспользуйтесь выходом звуковой
Line-Out.
карты
6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
Неисправность
АС не включается.
Нет звука или
в колонках АС
слишком тихий
звук.
Искажение звука.
при повороте против часовой стрелки – уменьшается.
Причина
Не подключена к сети.
Не включен сетевой выключатель.
Регулятор громкости установлен
в положение наименьшей громкости.
Неправильно подключен источник
аудиосигнала.
Большая амплитуда входного
сигнала.
Способ устранения
Проверьте подключение к сети.
Включите выключатель.
Подстройте регулятор громкости.
Подключите правильно
сигнала.
Регуляторами громкости на источниках сигнала и АС уменьшите
величину входного сигнала.
источники
Если ни один из указанных выше способов не решает проблему, обратитесь за профессиональной консультацией в ближайший сервис-центр. Не ремонтируйте изделие самостоятельно.
5
RUS
Мультимедийная
акустическая система 2.0
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики и единицы измерения
Выходная мощность (RMS), Вт
Диапазон частот, Гц
Диаметр динамиков, мм:
ВЧ
НЧ
Напряжение питания, В/Гц
Размеры одной колонки (Ш × В × Г), мм
Вес, кг
Примечания:
• Технические характеристики, приведенные в таблице, справочные и не могут служить
основанием для претензий.
• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха-
рактеристики и комплектность могут быть изменены без предварительного уведомления.
Значение
60 (2 × 30)
45 – 27 000
Ø 25 (купольный)
Ø 100
~220/50
205 × 285 × 175
6,7
6
