РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SPS-701 SPS-705

Мультимедийная акустическая система 2.0

RUS

Руководство по эксплуатации

sPS-701 sPS-705

Техническая поддержка размещена на сайте www.sven.ﬁ.

Здесь же Вы сможете найти обновленную версию данного Руководства.

СОДЕРЖАНИЕ

RUS .......................................................................................... ........

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ .........................................................

2. КОМПЛЕКТНОСТЬ АС .............................................. .......................

3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................

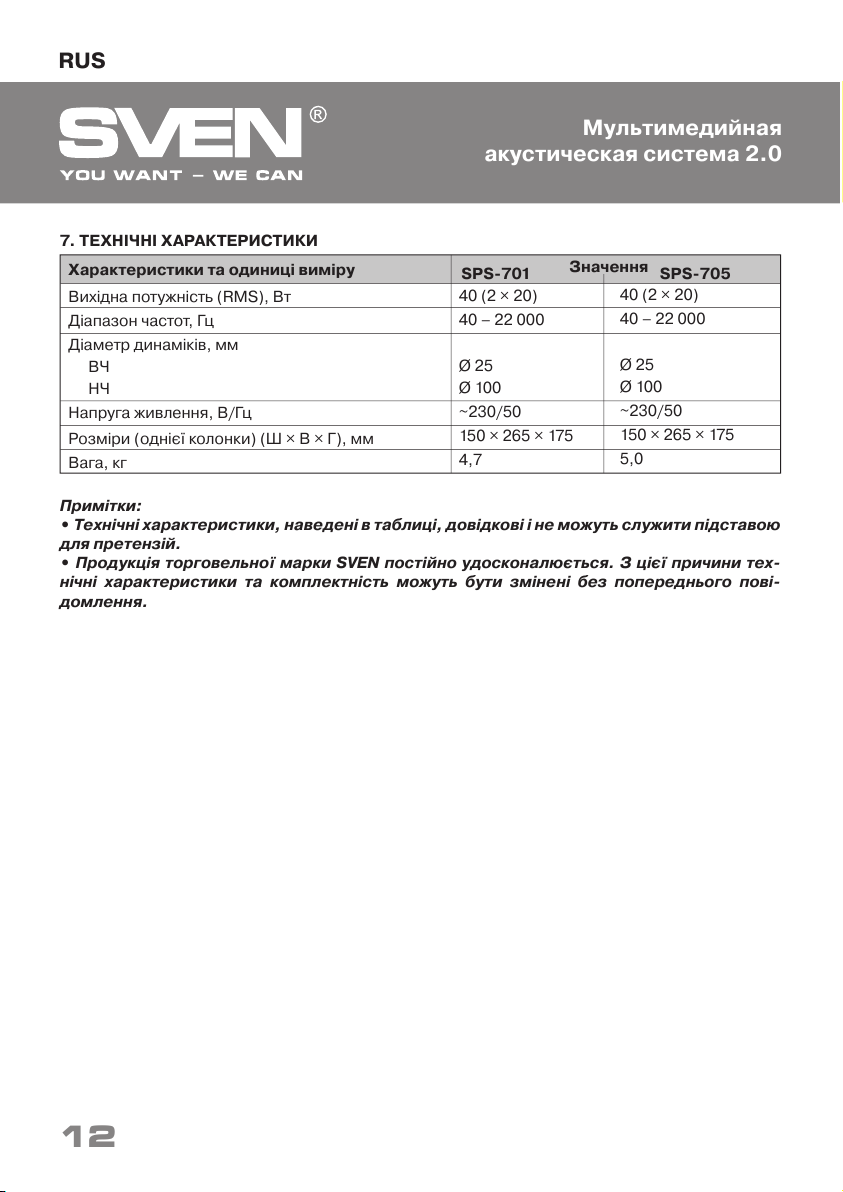

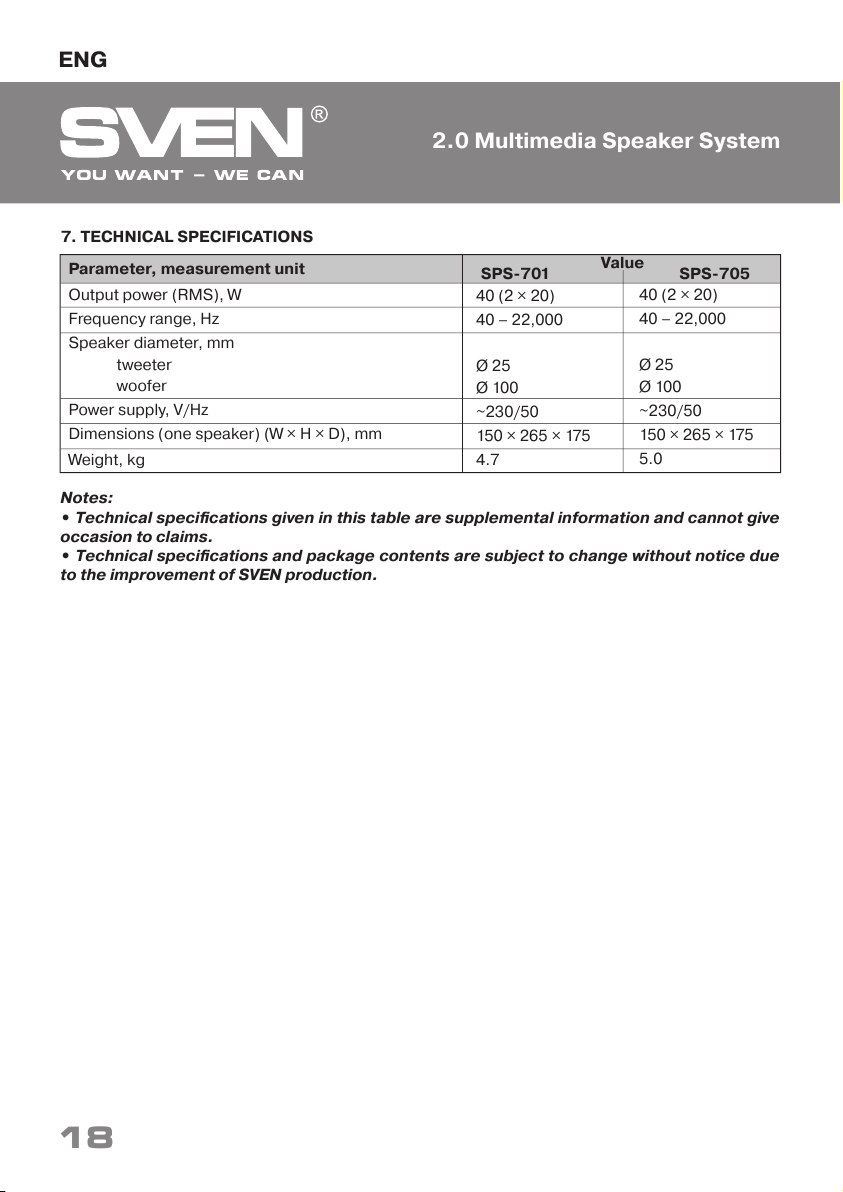

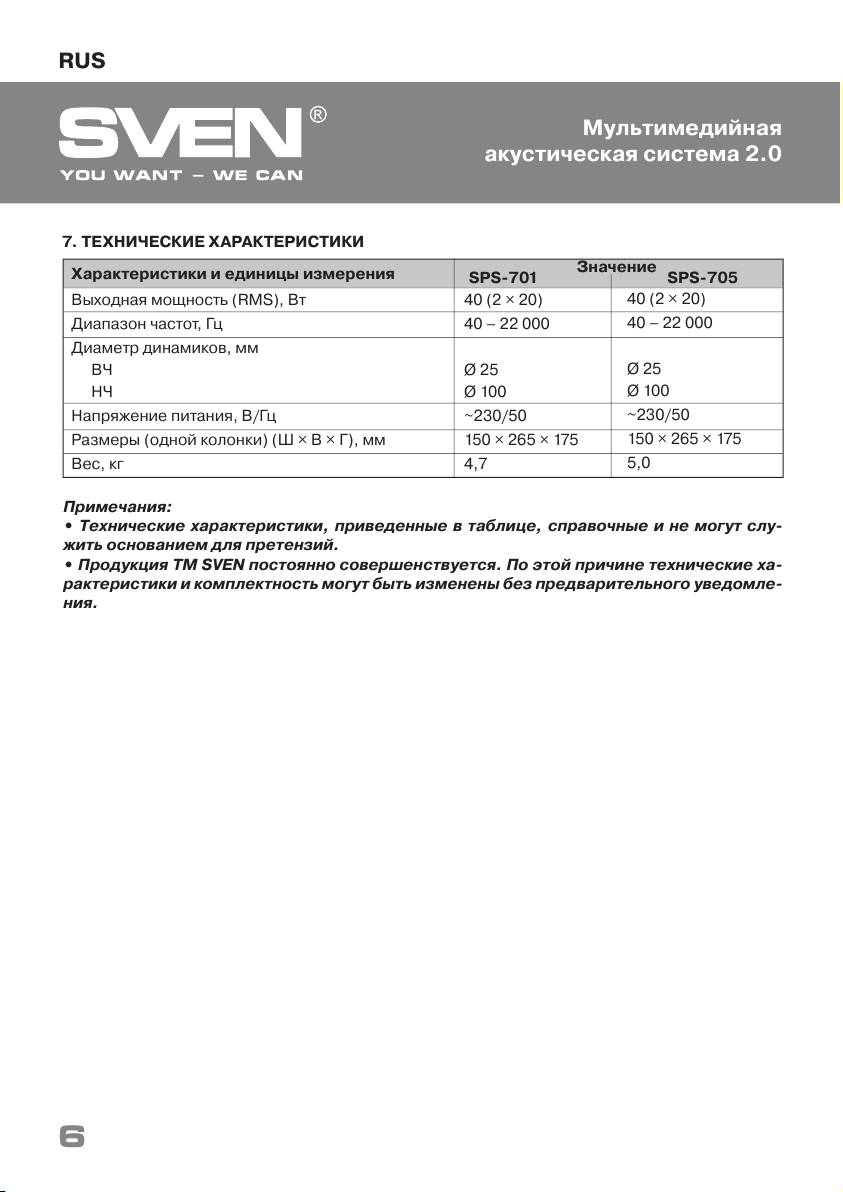

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......................................................

UKR ............................................................................................ .......

ENG ........................................................................................... .......

2 2 3 3 3 4 6 7 8

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Pуководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались

какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий- ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран- тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми- нусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком- натной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто- ящим Руководством и сохраните его на весь период использования.

• Перевозка и транспортировка оборудования допускается только в заводской упаковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

RUS

Мультимедийная

акустическая система 2.0

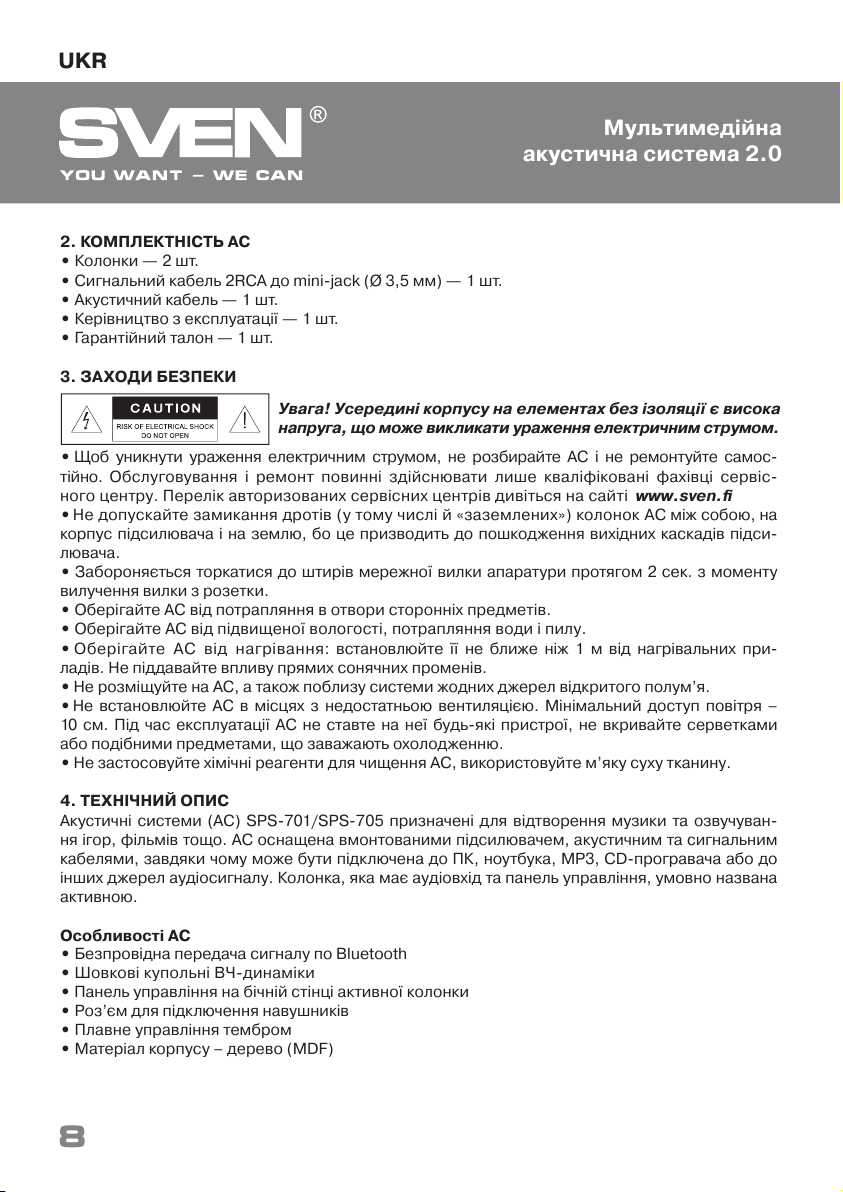

2. КОМПЛЕКТНОСТЬ АС

• Колонки — 2 шт.

• Стереофонический сигнальный кабель 2RCA к mini-jack (Ø 3,5 мм) — 1 шт.

• Акустический кабель — 1 шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)

и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только ква- лифицированные специалисты уполномоченного сервисного центра. Перечень уполномочен- ных сервисных центров смотрите на сайте www.sven.ﬁ

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со- бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента изъятия вилки из сетевой розетки.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных при-

боров. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС, а также вблизи системы источники открытого пламени.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры- вайте салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустические системы (АС) SPS-701/SPS-705 предназначены для воспроизведения музыки и озвучивания игр, фильмов и проч. АС имеет встроенный усилитель мощности, оснащена сигнальным и акустическим кабелями, благодаря чему может быть подключена к ПК, ноут- буку, МР3 или CD-плееру либо другим источникам звука. Колонка, которая имеет аудиовход и панель управления, уcловно названа активной.

Особенности АС

• Беспроводная передача сигнала по Bluetooth

• Шелковые купольные ВЧ-динамики

• Панель управления на боковой стенке активной колонки

• Разъем для подключения наушников

• Плавное управление тембром

• Материал корпуса — дерево (MDF)

Внимание! Внутри корпуса на элементах без изоляции имеется высокое напряжение, которое может вызвать по- ражение электрическим током.

RUS

sPS-701 sPS-705

Руководство по эксплуатации

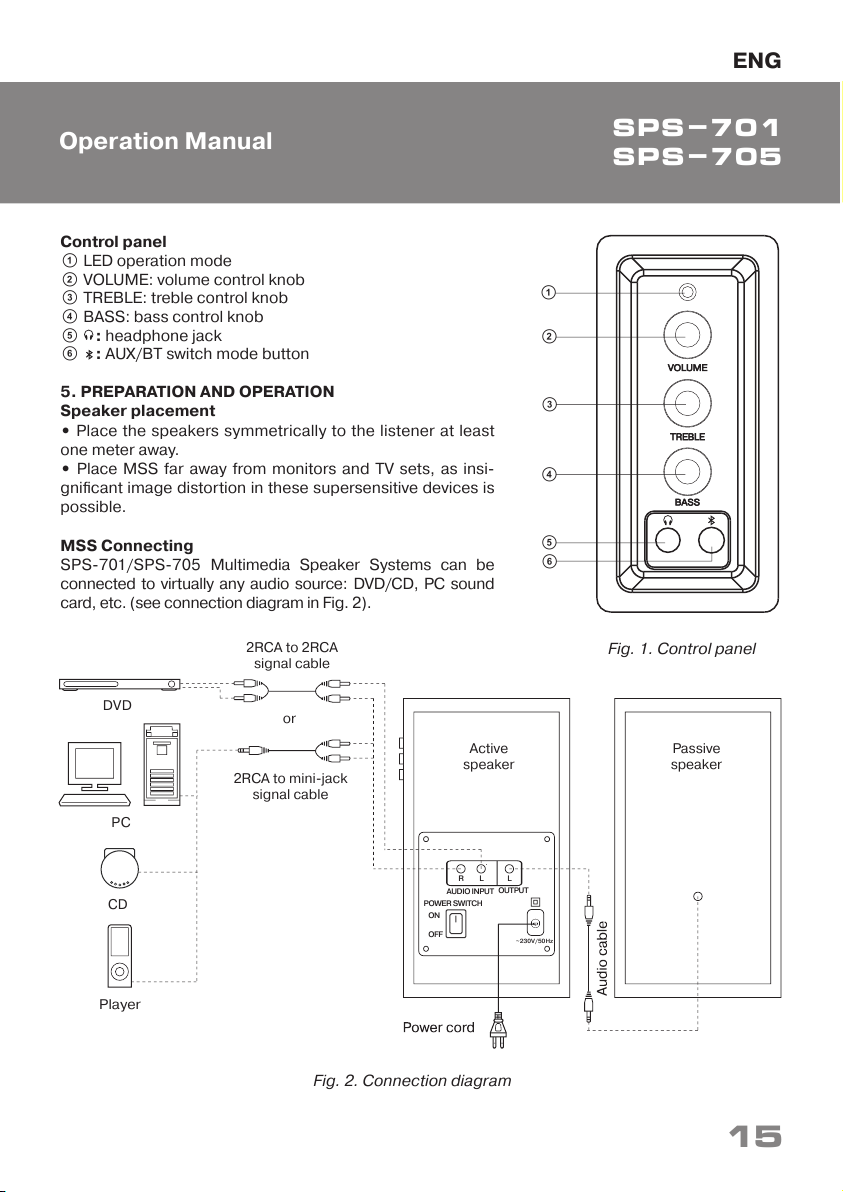

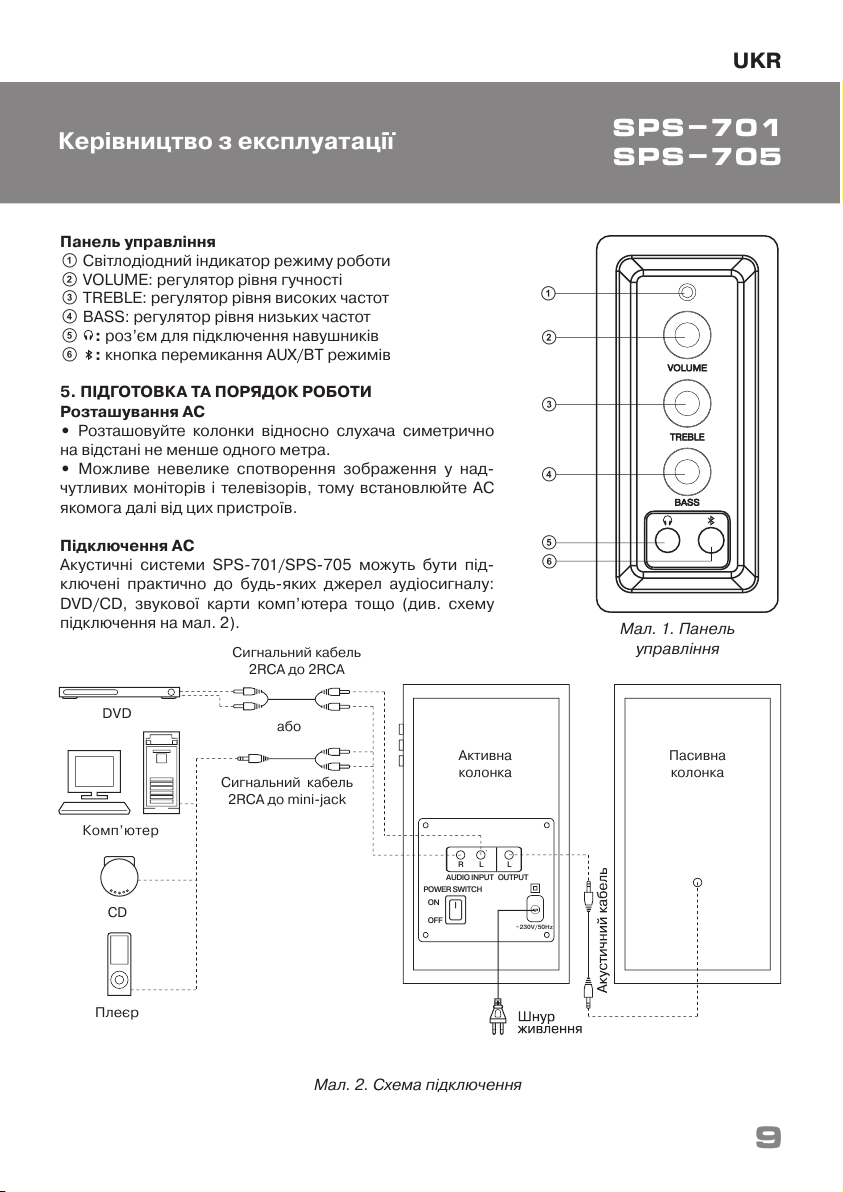

Рис. 1. Панель управления

Рис. 2. Схема подключения

~230V/50Hz

AUDIO INPUT

OUTPUT

R L

Активная

колонка

Пассивная

колонка

Сигнальный кабель

2RCA к mini-jack

Сигнальный кабель

2RCA к 2RCA

или

Компьютер

DVD

Плеер

POWER SWITCH

OFF

Панель управления

a Светодиодный индикатор режима работы b VOLUME: pегулятор уровня громкости c TREBLE: pегулятор уровня высоких частот d BASS: pегулятор уровня низких частот e : pазъем для подключения наушников f : кнопка переключения AUX/BT режимов

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ Расположение АС

• Располагайте колонки относительно слушателя симмет-

рично на расстоянии не менее одного метра.

• Возможно небольшое искажение изображения у сверх- чувствительных мониторов и телевизоров, устанавливайте АС подальше от этих устройств.

Подключение АС

Акустические системы SPS-701/SPS-705 могут быть под- ключены практически к любым источникам аудиосиг- нала: DVD/ CD, звуковой карте ПК и т. п. (см. схему под- ключения на рис. 2).

RUS

Мультимедийная

акустическая система 2.0

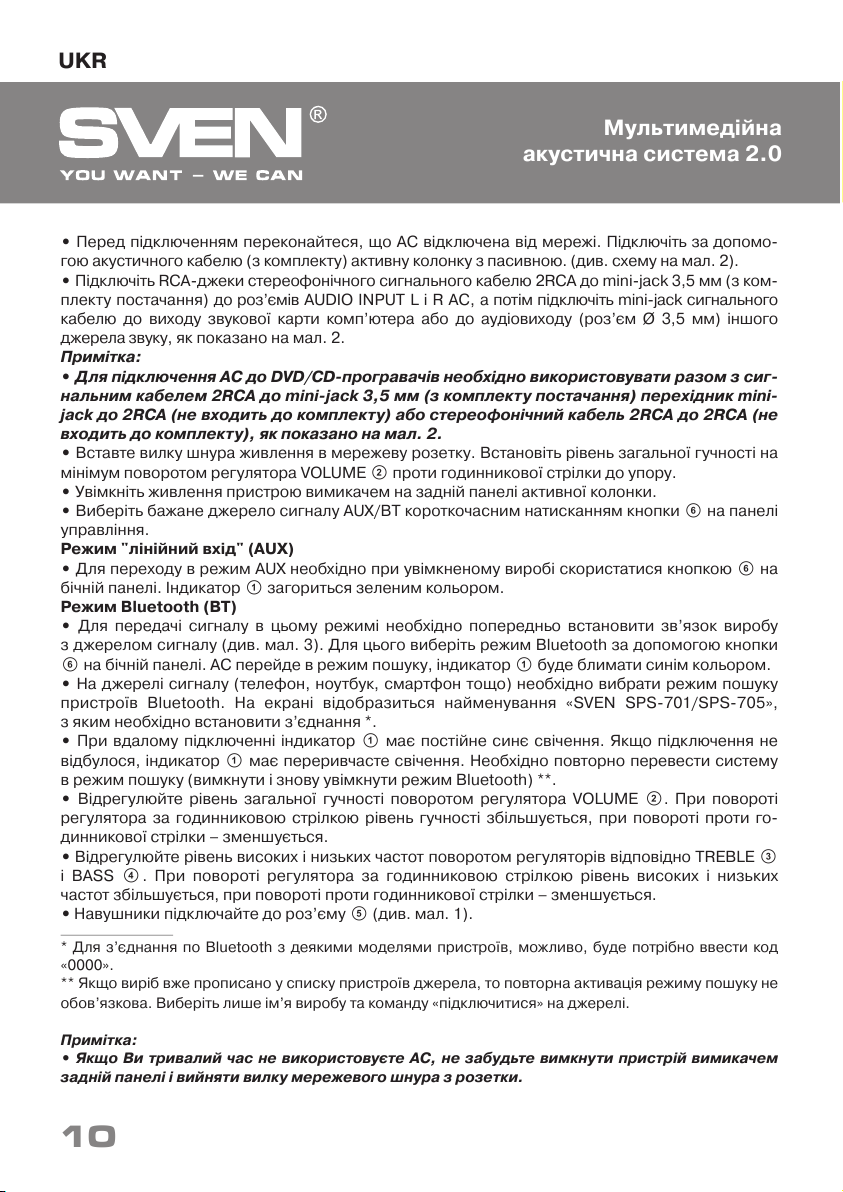

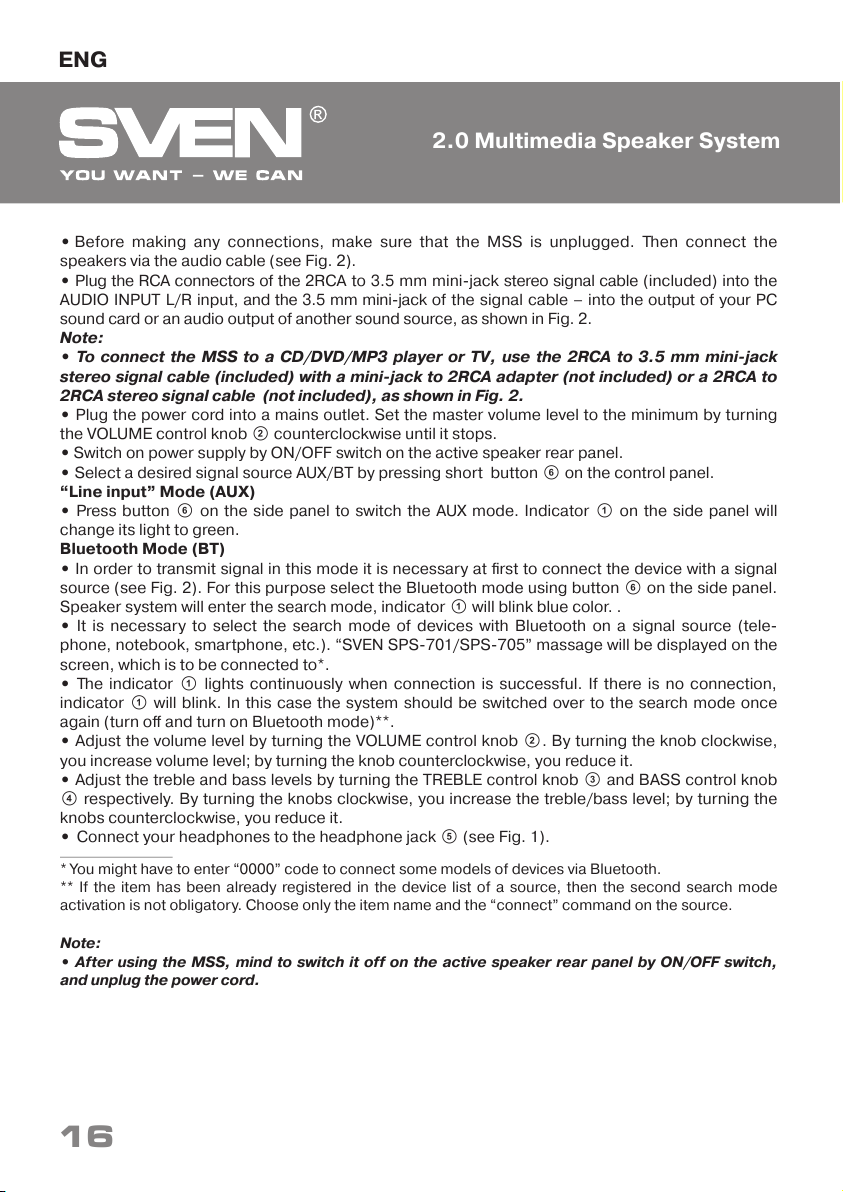

• Перед подключением убедитесь, что АС отключена от сети. Соедините с помощью акусти-

ческого кабеля (из комплекта) активную колонку с пассивной (см. схему на рис. 2).

• Подключите RCA-джеки стереофонического сигнального кабеля 2RCA к mini-jack 3,5 мм

(из комплекта поставки) к разъемам AUDIO INPUT L и R АС, а затем подключите mini-jack сигнального кабеля к выходу звуковой карты ПК или к аудиовыходу (разъем Ø 3,5 мм) дру- гого источника звука, как показано на рис. 2.

Примечание:

• Для подключения АС к DVD/CD-проигрывателей необходимо использовать вместе с сигнальным кабелем 2RCA к mini-jack 3,5 мм (из комплекта поставки) переходник mini-jack к 2RCA (не входит в комплект поставки) или стереофонический кабель 2RCA к 2RCA (не входит в комплект поставки), как показано на рис. 2.

• Вставьте вилку шнура питания в сетевую розетку. Установите уровень общей громкости на минимум поворотом регулятора VOLUME b против часовой стрелки до упора.

• Включите питание устройства выключателем на задней стенке активной колонки.

• Выберите желаемый источник сигнала AUX/BT кратковременным нажатием кнопки f на

панели управления.

Режим “линейный вход” (AUX)

• Для перехода в режим AUX необходимо при включенном изделии воспользоваться

кнопкой f на боковой панели. Индикатор a загорится зеленым цветом.

Режим Bluetooth (BT)

• Для передачи сигнала в этом режиме необходимо предварительно установить связь

изделия с источником сигнала (см. рис. 3). Для этого выберите режим Bluetooth с по- мощью кнопки f на боковой панели. АС перейдет в режим поиска, индикатор a будет мигать синим цветом.

• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN SPS-701/SPS-705», с которым необходимо установить соединение*.

• При удачном подключении индикатор a имеет постоянное синее свечение. Если подклю- чение не состоялось, индикатор a имеет прерывистое свечение. Необходимо повторно перевести систему в режим поиска (выключить и снова включить режим Bluetooth)**.

• Отрегулируйте уровень общей громкости поворотом регулятора VOLUME b. При повороте регулятора по часовой стрелке уровень громкости увеличивается, при повороте против ча- совой стрелки – уменьшается.

• Отрегулируйте уровень высоких и низких частот поворотом регуляторов соответственно TREBLE c и BASS d. При повороте регулятора по часовой стрелке уровень высоких и низ- ких частот увеличивается, при повороте против часовой стрелки – уменьшается.

• Наушники подключайте к разъему e (см. рис. 1).

* Для соединения по Bluetooth с некоторыми моделями устройств, возможно, потребуется ввести код «0000». ** Если изделие уже прописано в списке устройств источника, то повторная активация режима поиска не обязательна. Выберите лишь имя изделия и команду «подключиться» на источнике.

Примечание:

• Если Вы длительное время не используете АС, не забудьте вык лючить устройство вык- лючателем на задней стенке активной колонки и вынуть вилку сетевого шнура из розетки.

RUS

Руководство по эксплуатации

sPS-701 sPS-705

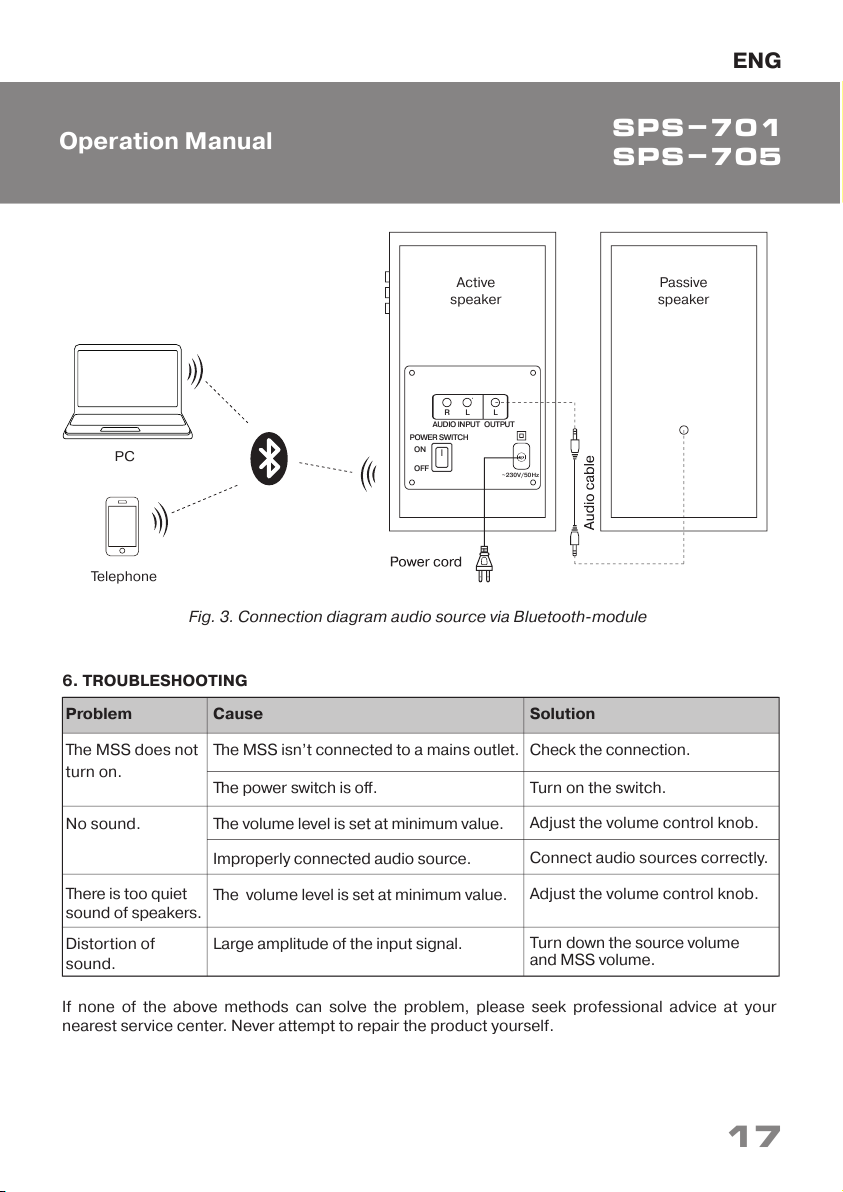

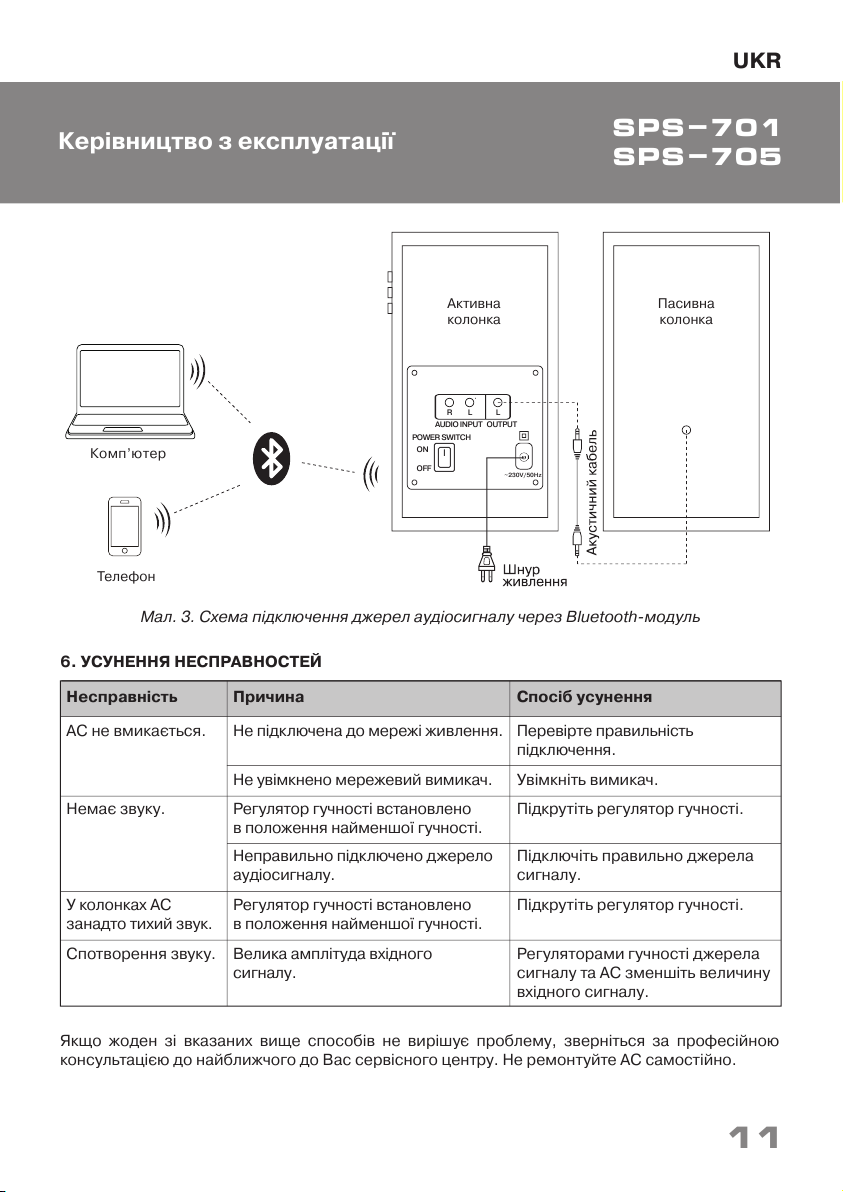

Рис. 3. Схема подключения источников аудиосигнала через Bluetooth-моуль

Телефон

Компьютер

~230V/50Hz

AUDIO INPUT

OUTPUT

R L

Активная

колонка

Пассивная

колонка

POWER SWITCH

OFF

Неисправность

АС не включается.

Нет звука.

В колонках АС слишком тихий звук.

Искажение звука.

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регулятор громкости установлен в положение наименьшей громкости.

Неправильно подключен источник аудиосигнала.

Регулятор громкости установлен в положение наименьшей громкости.

Большая амплитуда входного сигнала.

Способ устранения

Проверьте правильность подключения.

Включите выключатель.

Подстройте регулятор громкости.

Подключите источники сигнала правильно.

Подстройте регулятор громкости.

Регуляторами громкости на ис- точниках сигнала и АС уменьши- те величину входного сигнала.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессио- нальной консультацией в ближайший сервисцентр. Не ремонтируйте изделие самостоятельно.

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
