РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
Мультимедийная
акустическая система 2.0
SPS-612
SPS-625
SPS-635
RUS
1
Руководство по эксплуатации
sps-612
sps-625
sps-635
Техническая поддержка размещена на сайте www.sven.fi.
Здесь же Вы сможете найти обновленную версию данного Руководства.

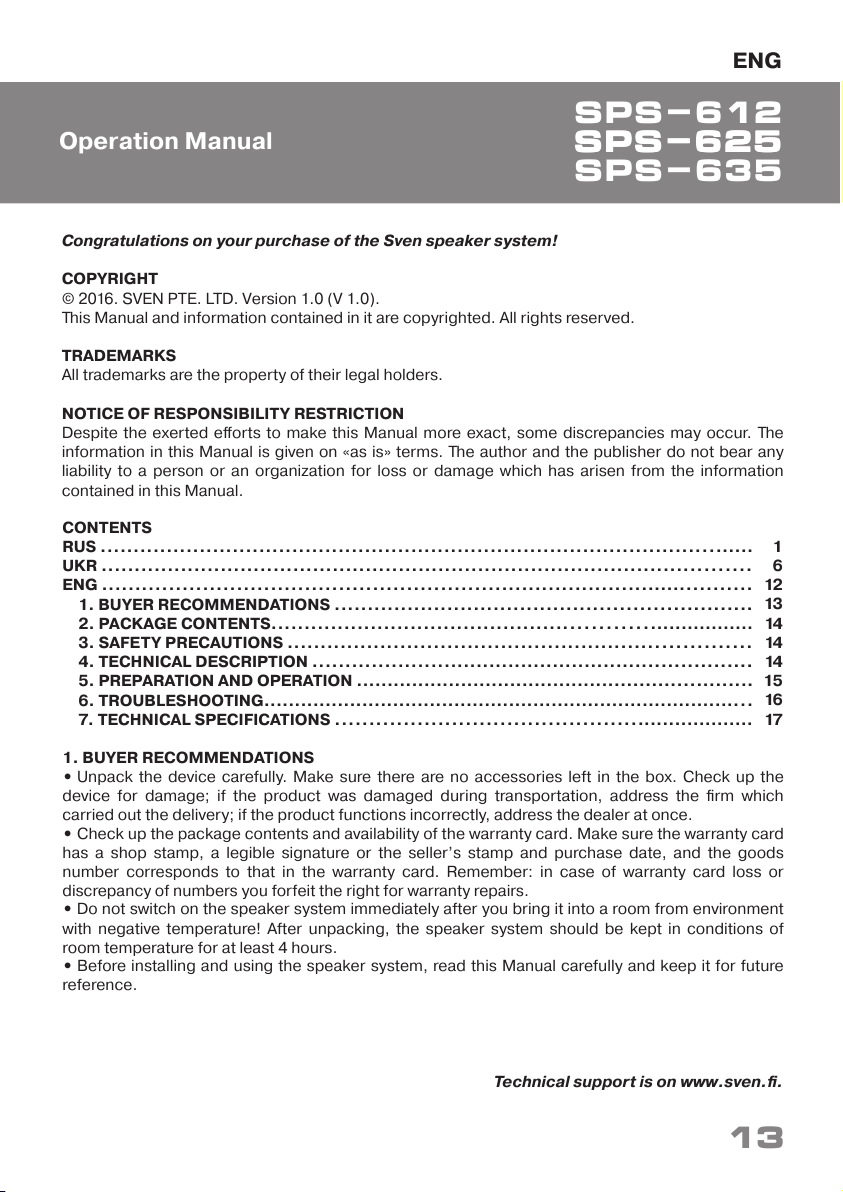

Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2016. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Pуководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.
СОДЕРЖАНИЕ
RUS .......................................................................................... ........
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ .........................................................
2. КОМПЛЕКТНОСТЬ АС .............................................. .......................
3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......................................................
UKR ............................................................................................ .......
ENG ........................................................................................... .......
1
1
2
2
2
3
4
5
6
12
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались
какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий-
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран-
тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми-
нусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком-
натной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто-
ящим Руководством и сохраните его на весь период использования.

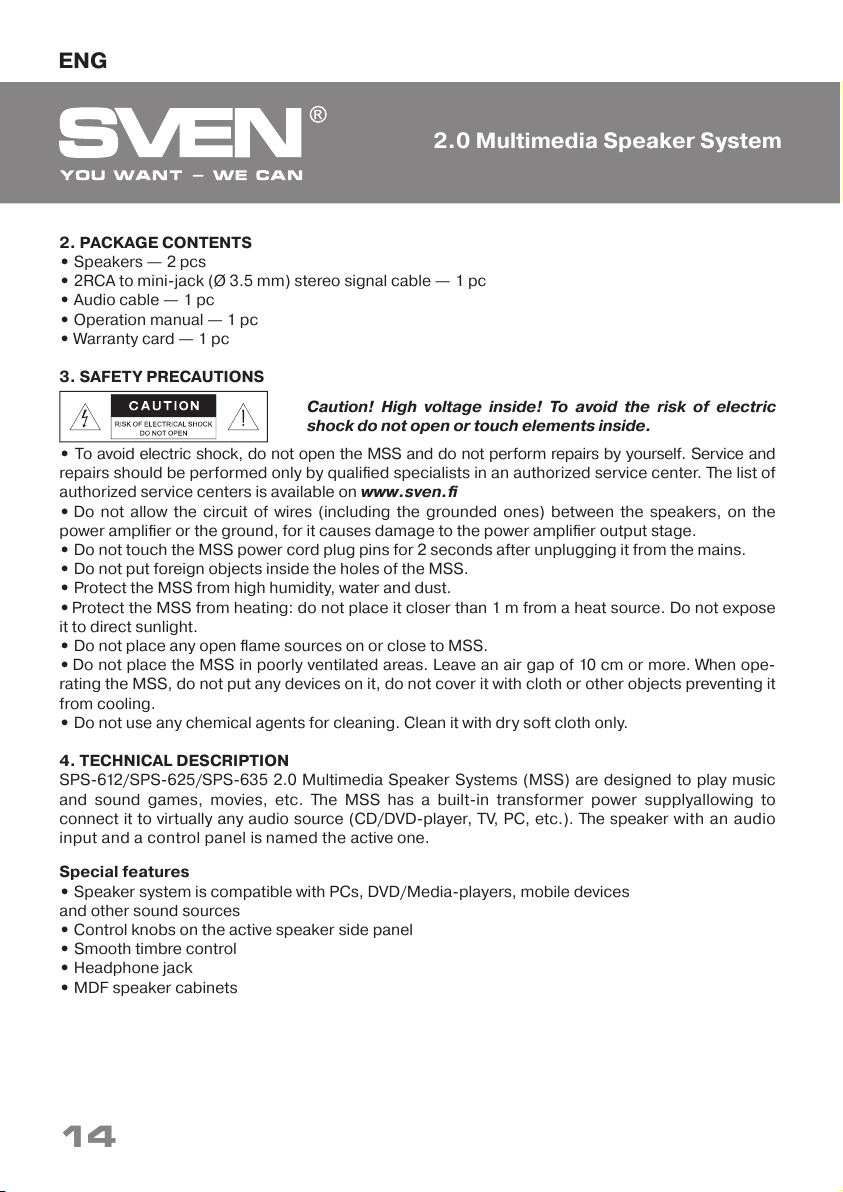

2. КОМПЛЕКТНОСТЬ АС
• Колонки — 2 шт.
• Стереофонический сигнальный кабель 2RCA к mini-jack (Ø 3,5 мм) — 1 шт.
• Акустический кабель — 1 шт.
• Руководство по эксплуатации — 1 шт.
• Гарантийный талон — 1 шт.
3. МЕРЫ БЕЗОПАСНОСТИ
• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только ква-
лифицированные специалисты уполномоченного сервисного центра. Перечень уполномочен-
ных сервисных центров смотрите на сайте www.sven.fi
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со-
бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных при-
боров. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС, а также вблизи системы источники открытого пламени.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-
зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры-
вайте салфетками или подобными предметами, затрудняющими охлаждение.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Акустические системы (АС) SPS-612/ SPS-625/ SPS-635 предназначены для воспроизведе-
ния музыки и озвучивания игр, фильмов и проч. АС имеет встроенный усилитель мощности,
оснащена сигнальным и акустическим кабелями, благодаря чему может быть подключена
к ПК, ноутбуку, МР3 или CD-плееру либо другим источникам звука. Колонка, которая имеет
аудиовход и панель управления, уcловно названа активной.
Особенности АС
• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными
устройствами и другими источниками звука
• Ручки управления на боковой стенке активной колонки
• Плавное управление тембром
• Разъем для подключения наушников
• Материал корпуса — дерево (MDF)
Внимание! Вну три корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по-
ражение электрическим током.
RUS
2
Мультимедийная
акустическая система 2.0
RUS
3
Руководство по эксплуатации
sps-612
sps-625
sps-635
sps-625

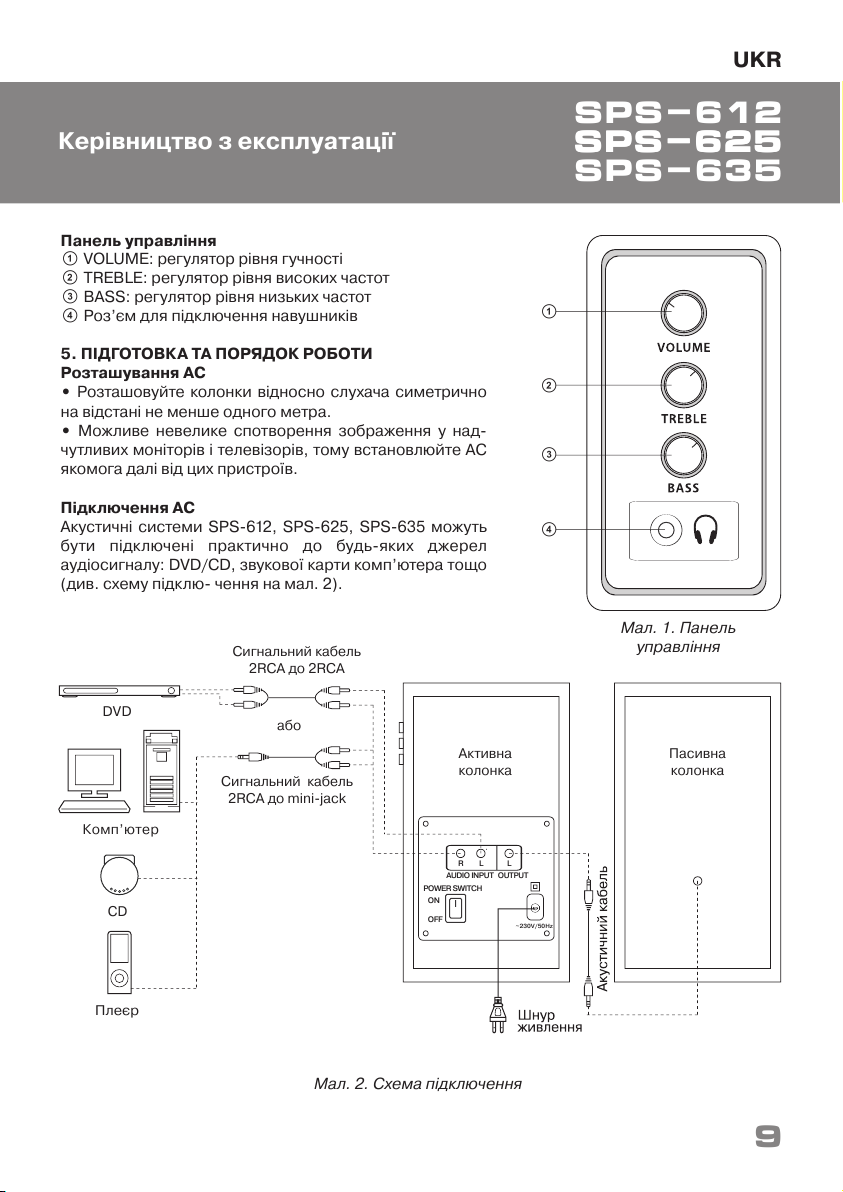

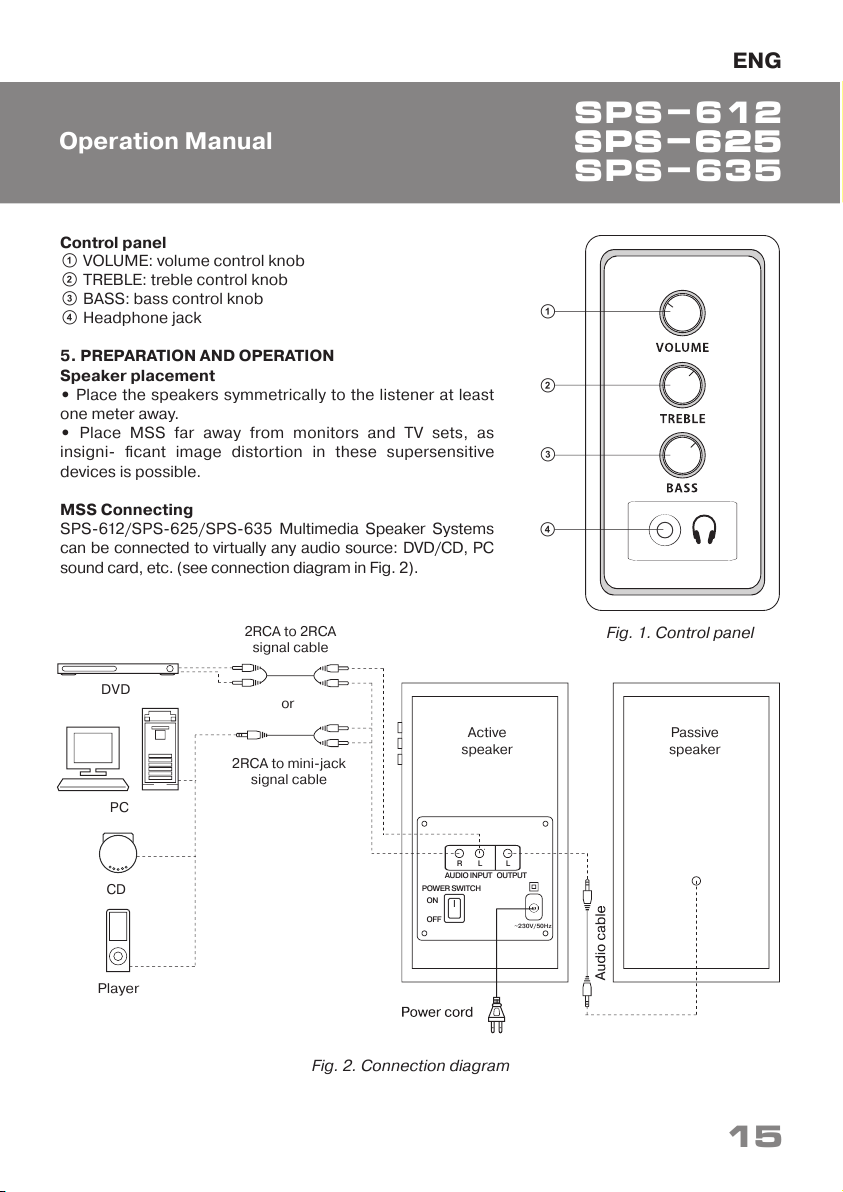

Рис. 1. Панель управления
a
b
d
c
Рис. 2. Схема подключения
~230V/50Hz
AUDIO INPUT
OUTPUT
R L
Активная
колонка
Пассивная
колонка
Сигнальный кабель
2RCA к mini-jack
Сигнальный кабель
2RCA к 2RCA
или
CD
Компьютер
DVD
Плеер
Панель управления
a VOLUME: pегулятор уровня громкости
b TREBLE: pегулятор уровня высоких частот
c BASS: pегулятор уровня низких частот
d Разъем для подключения наушников
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС
• Располагайте колонки относительно слушателя симмет-
рично на расстоянии не менее одного метра.
• Возможно небольшое искажение изображения у сверх-
чувствительных мониторов и телевизоров, устанавливайте
АС подальше от этих устройств.
Подключение АС
Акустические системы SPS-612, SPS-625, SPS-635 могут
быть подключены практически к любым источникам
аудиосигнала: DVD/ CD, звуковой карте ПК и т. п. (см.
схему подключения на рис. 2).
L
POWER SWITCH
ON
OFF
RUS
4
Мультимедийная
акустическая система 2.0
• Перед подключением убедитесь, что АС отключена от сети. Соедините с помощью акусти-
ческого кабеля (из комплекта) активную колонку с пассивной (см. схему на рис. 2).
• Подключите RCA-джеки стереофонического сигнального кабеля 2RCA к mini-jack 3,5 мм
(из комплекта поставки) к разъемам AUDIO INPUT L и R АС, а затем подключите mini-jack
сигнального кабеля к выходу звуковой карты ПК или к аудиовыходу (разъем Ø 3,5 мм) дру-
гого источника звука, как показано на рис. 2.
Примечание:
• Для подключения АС к DVD/CD-проигрывателей необходимо использовать вместе
с сигнальным кабелем 2RCA к mini-jack 3,5 мм (из комплекта поставки) переходник
mini-jack к 2RCA (не входит в комплект поставки) или стереофонический кабель 2RCA
к 2RCA (не входит в комплект поставки), как показано на рис. 2.
• Вставьте вилку шнура питания в сетевую розетку. Установите уровень общей громкости на
минимум поворотом регулятора VOLUME a против часовой стрелки до упора.
• Включите питание устройства выключателем на задней стенке активной колонки.
• Включите источник сигнала.
• Отрегулируйте уровень общей громкости поворотом регулятора VOLUME a. При повороте
регулятора по часовой стрелке уровень громкости увеличивается, при повороте против ча-
совой стрелки – уменьшается.
• Отрегулируйте уровень высоких и низких частот поворотом регуляторов соответственно
TREBLE b и BASS c. При повороте регулятора по часовой стрелке уровень высоких и низ-
ких частот увеличивается, при повороте против часовой стрелки – уменьшается.
• Наушники подключайте к разъему d (см. рис. 1).
Примечание:
• Если Вы длительное время не используете АС, не забудьте выключить устройство
выключателем на задней стенке активной колонки и вынуть вилку сетевого шнура из
розетки.
RUS
5
Руководство по эксплуатации
sps-612
sps-625
sps-635
sps-625
SPS-612
40 (2 × 20)
40 – 20 000
Ø 25
Ø 100
~230/50
150 × 263 × 172
5,05
Характеристики и единицы измерения
Выходная мощность (RMS), Вт
Диапазон частот, Гц
Диаметр динамиков, мм
ВЧ
НЧ
Напряжение питания, В/Гц
Размеры (одной колонки) (Ш × В × Г), мм
Вес, кг
Примечания:
• Технические характеристики, приведенные в таблице, справочные и не могут слу-
жить основанием для претензий.
• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха-
рактеристики и комплектность могут быть изменены без предварительного уведомле-
ния.
Неисправность
АС не включается.
Нет звука.
В колонках АС
слишком тихий звук.
Искажение звука.
Причина
Не подключена к сети.
Не включен сетевой выключатель.
Регулятор громкости установлен
в положение наименьшей громкости.
Неправильно подключен источник
аудиосигнала.
Регулятор громкости установлен
в положение наименьшей громкости.
Большая амплитуда входного
сигнала.
Способ устранения
Проверьте правильность
подключения.
Включите выключатель.
Подстройте регулятор
громкости.
Подключите источники сигнала
правильно.
Подстройте регулятор
громкости.
Регуляторами громкости на ис-
точниках сигнала и АС уменьши-
те величину входного сигнала.
Если ни один из указанных выше способов не решает проблему, обратитесь за профессио-
нальной консультацией в ближайший сервисцентр. Не ремонтируйте изделие самостоятельно.

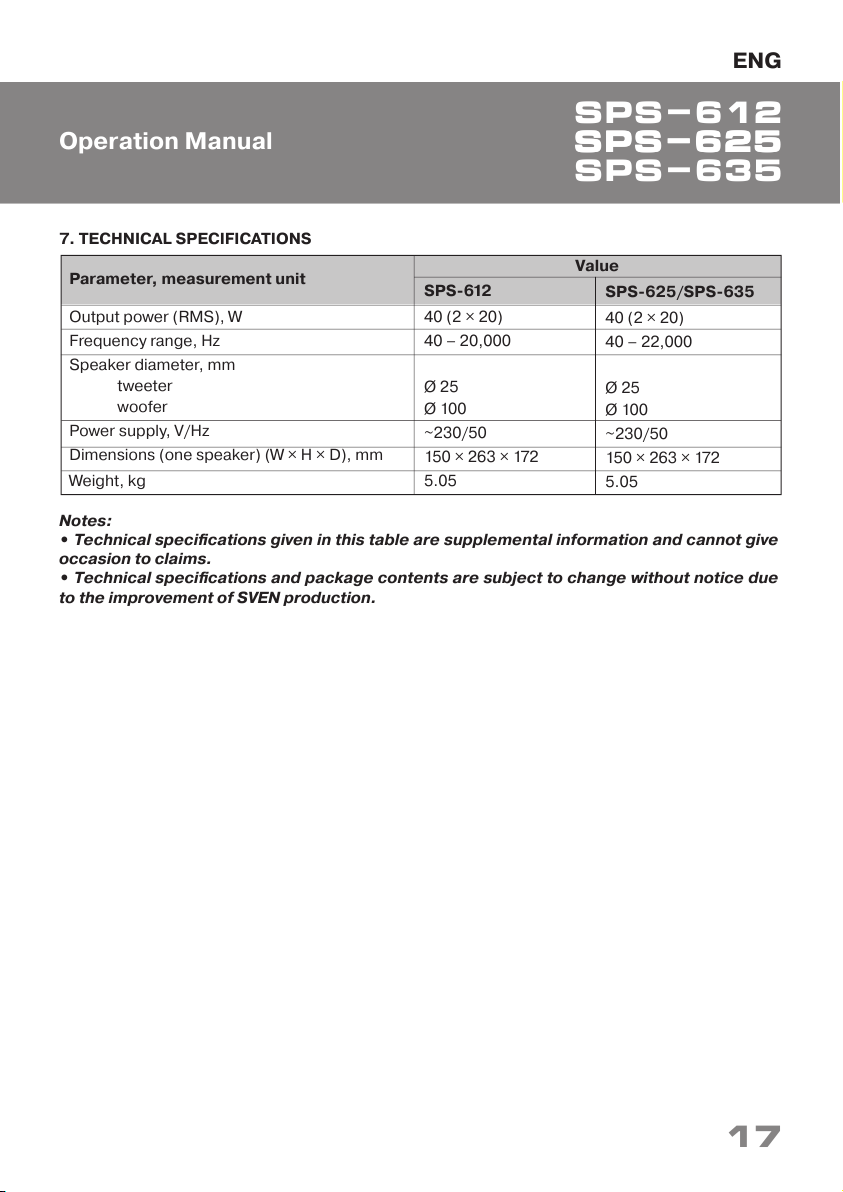

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
SPS-625/SPS-635
40 (2 × 20)
40 – 22 000
Ø 25
Ø 100
~230/50
150 × 263 × 172
5,05
Значение
